Установка и врезка замка в межкомнатную дверь своими руками

Установка замка в межкомнатную дверь потребует минимальный набор инструментов:

  • Дрель
  • Стамеска 19 мм

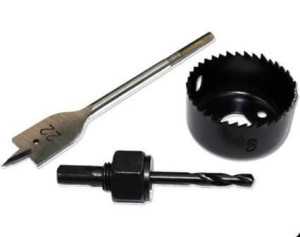

  • Коронка диаметром 50 мм
  • Перьевое сверло шириной 23 мм
  • Сверло по дереву или металлу 4 мм
  • Молоток
  • Крестовая отвертка
  • И карандаш

Итак, начнем врезать замок.

Для установки выбираем рекомендуемую сторону двери с ключом.

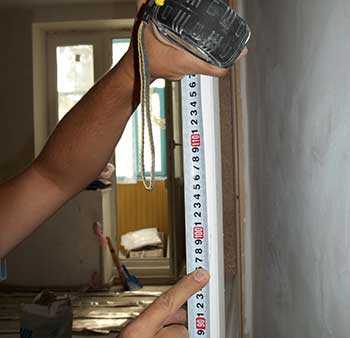

Отмеряем рекомендуемое расстояние 965 мм.

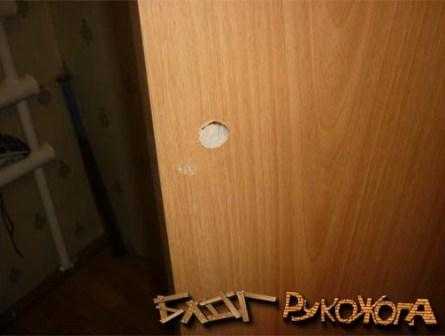

В центре просверливаем отверстие сверлом 4мм

Приставляем замок вровень с дверью и делаем отметку по факту

Просверливаем насквозь отверстие тем же сверлом, соблюдая прямой угол.

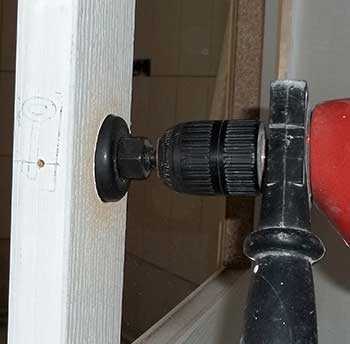

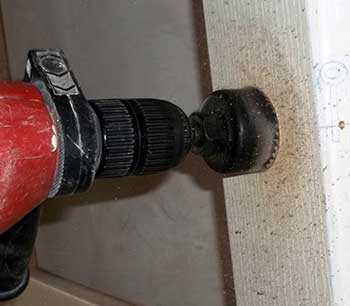

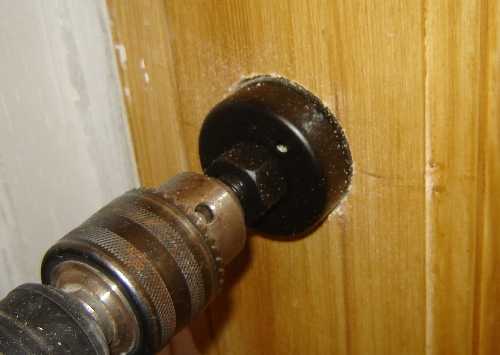

Коронкой на 50 мм делаем врезку с одной стороны двери.

Внимание!

В вашем конкретном случае может потребоваться коронка другого размера.

Завершаем с другой стороны.

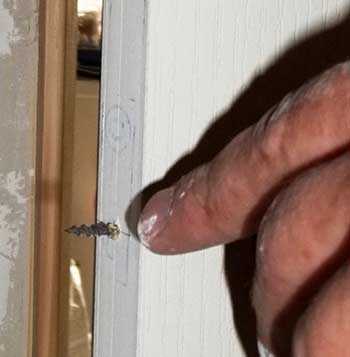

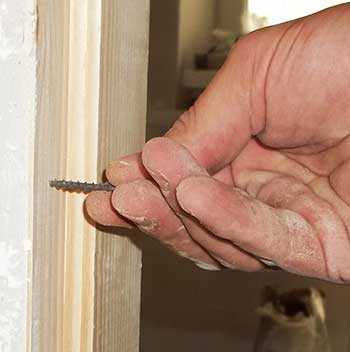

Берем саморез подходящей длины, закрываем дверь по прихлопу коробки и через отверстие 50 мм заводим саморез в оставшееся отверстие 4 мм и нажимом делаем отметку в дверной коробке.

По отметки перьевым сверлом 23мм вырезаем отверстие на глубину достаточную для захода защелки замка.

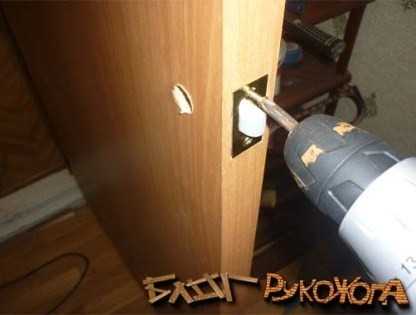

Этим же сверлом по отметке высверливаем отверстие под замок.

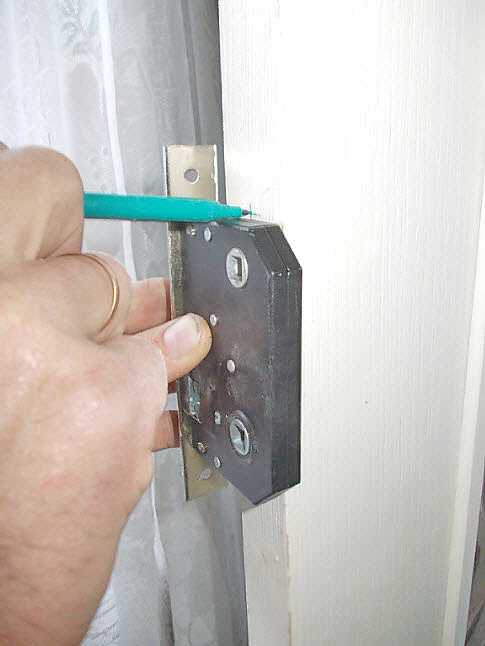

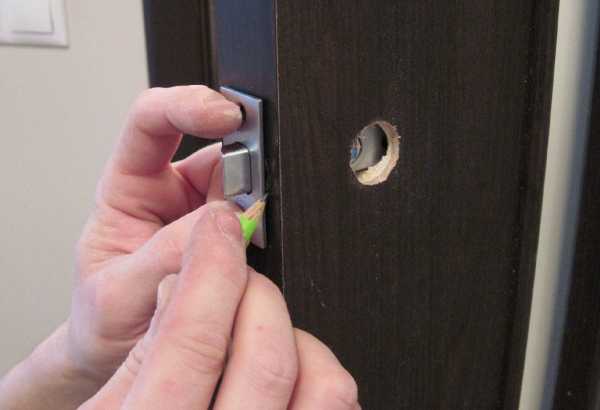

Вставляем замок и острым карандашом делаем отметку чтобы утопить его в полотно двери.

Стамеской делаем насечки строго по метки и делаем выборку, чтобы замок сел в потай, затем крепим его саморезами.

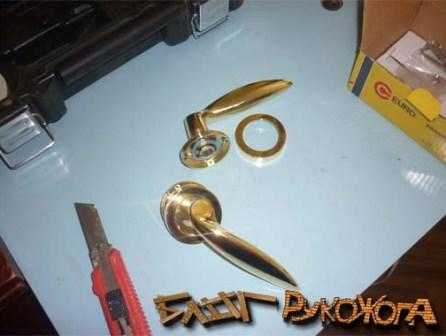

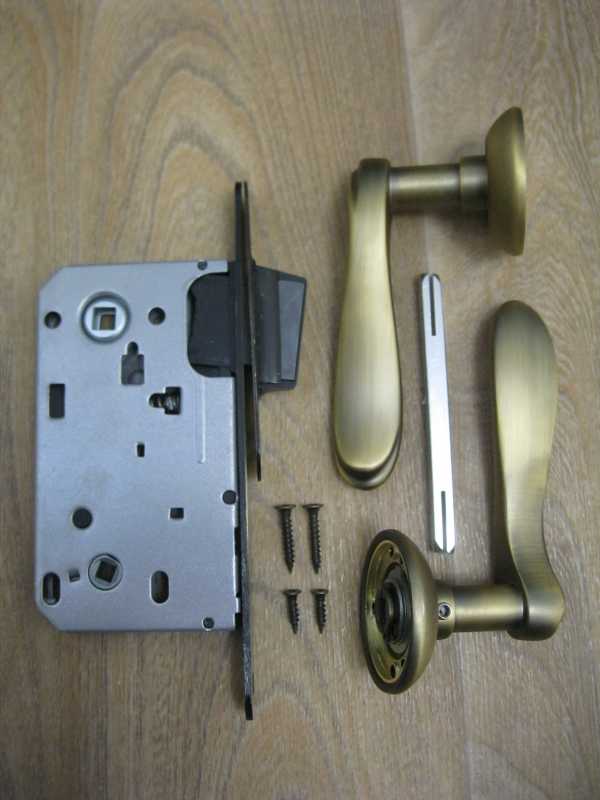

Начинаем собирать замок, вставляем в пазы наружную часть (она как правило не требует разборки).

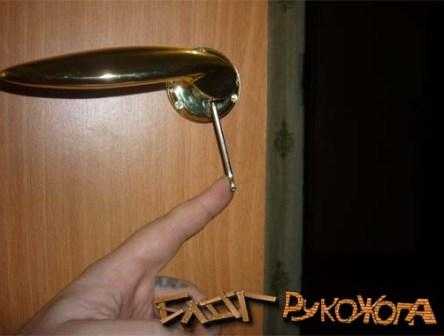

Затем аккуратно снимаем декоративную «чашку» сидящую в пазах, после нажимаем на защелку и снимаем ручку.

Соединяем две стороны винтами.

Вставляем ручку, чтобы сработала защелка.

Защелкиваем декоративную «чашку».

Приставляем ответную планку, делаем отметку, выбираем стамеской лишнее и прикручиваем.

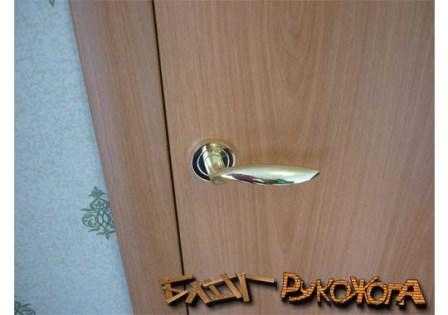

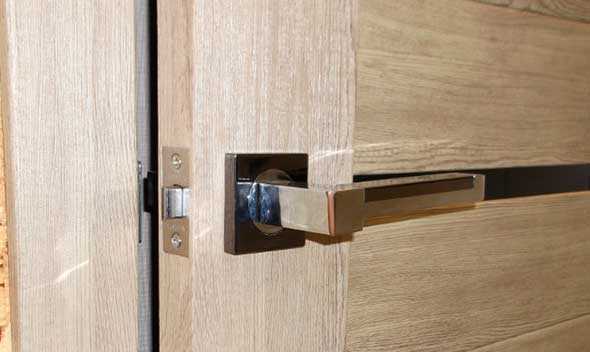

Готово! ))) Правильно врезанный замок свободно закрывается нажатием на полотно двери до прихлопа.

Если вы решили покупать входные двери, рекомендуем посмотреть каталог дверей на сайте dveri-skill.ru.

Видео пояснение по установке замка

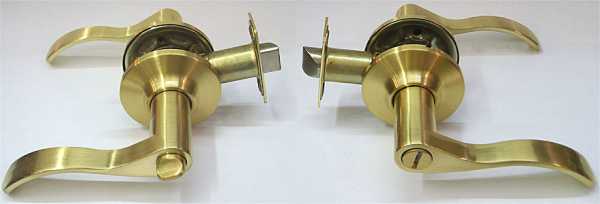

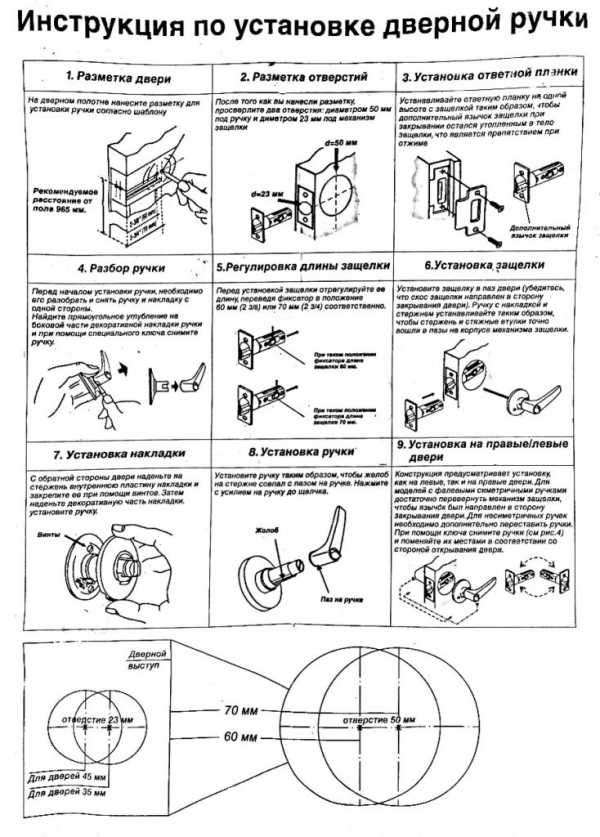

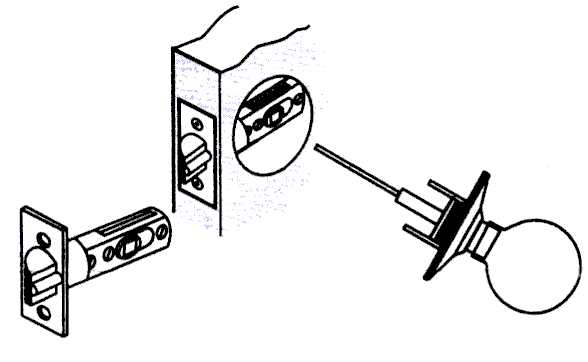

Инструкция по установки дверного замка (кноба)

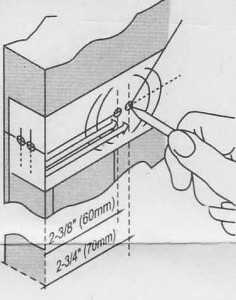

1.Разметка двери

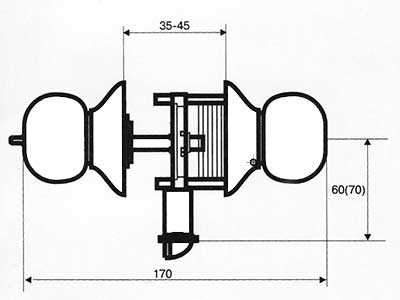

На дверном полотне нанесите разметку для установки кноба (замка) согласно шаблону. Рекомендуемое расстояние от пола 965 мм.

2.Разметка отверстий

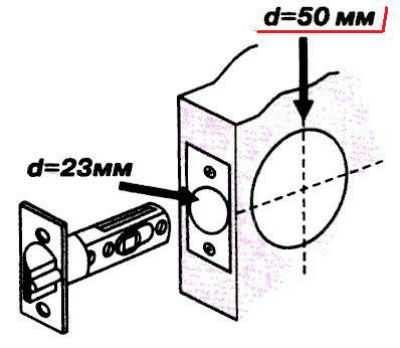

После того как вы нанесли разметку, просверлите два отверстия: диаметром 50 мм под ручку кноба (замка) и диаметром 23 мм под механизм защелки.

З. Установка ответной планки

Устанавливайте ответную планку на одной высоте с защелкой таким образом, чтобы дополнительный язычок защелки при закрывании оставался утопленным в тело защелки, что является препятствием при отжиме.

4 Разборка кноба (замка)

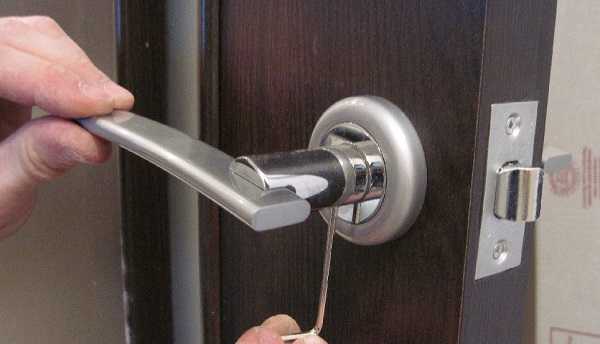

Чтобы разобрать кноб (замок), надавите специальным ключом на подпружиненный фиксатор в месте крепления ручки и снимите ее.

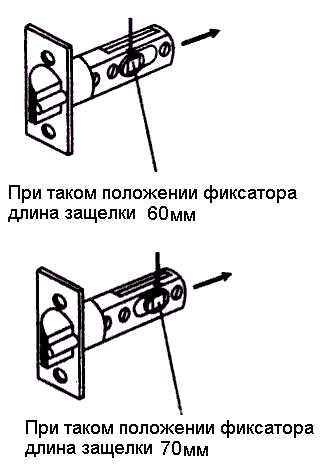

5. Регулировка длины защелки

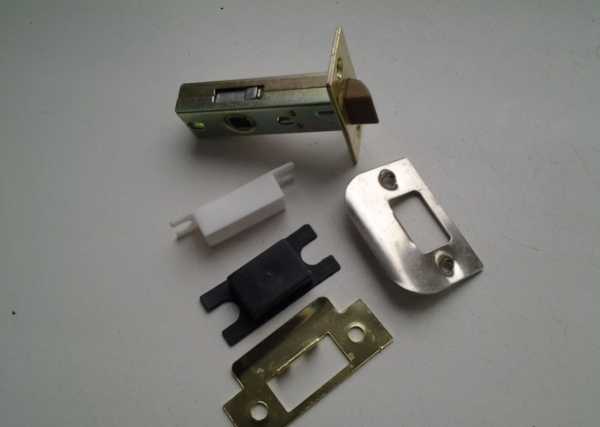

6. Установка защелки

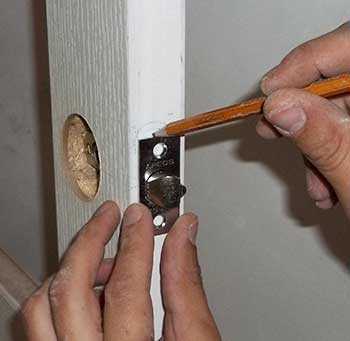

Установите защелку в паз двери (убедитесь, что скос защелки направлен в сторону закрывания двери). Установите накладку со стержнем таким образом, чтобы стержень и стяжные втулки точно вошли в пазы на корпусе защелки.

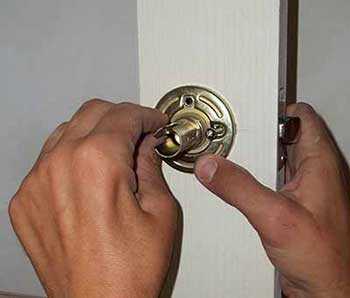

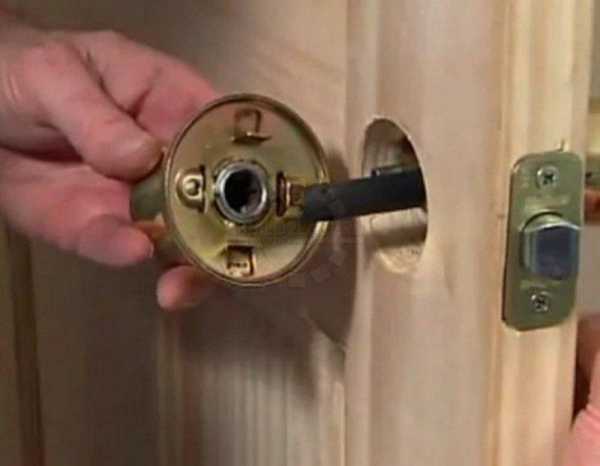

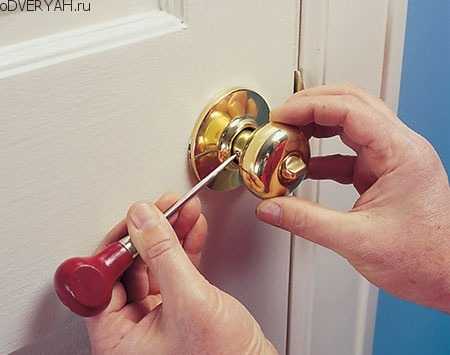

7. Установка накладки кноба (замка)

Сначала наденьте на стержень внутреннюю пластину накладки ююба и закрепите ее при помощи винтов (или шурупов). Затем накрутите внешнюю часть накладки.

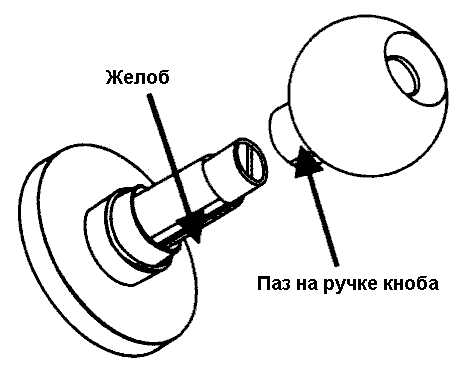

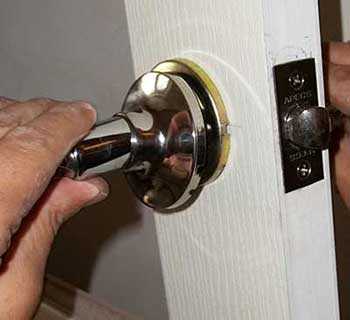

8. Установка ручки

Установите ручку таким образом, чтобы желоб на стержне совпал с пазом на ручке кноба, нажмите на ручку до «щелчка».

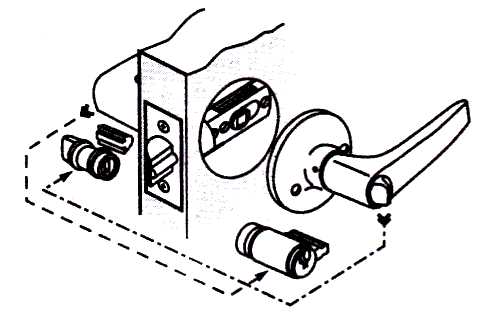

9. Перестановка механизма в фалевой ручке

Для моделей защелок с фалевой ручкой (варианты исполнения 01 и 03) также предусмотрена установка, как на левые, так и а правые двери. Для этого необходимо вынуть цилиндровый механизм и механизм фиксации из корпуса ручек и поменять их местами (согласно рисунку), в соответствии со стороной открывания двери.


Порядок установки.

1.Определите место установки кноба и нанесите разметку, руководствуясь шаблоном и инструкцией по установке.

2.По установленному корпусу защелки отметьте место установки ответной планки на косяке двери и выберите паз под ответную планку.

3.Установите ответную планку и закрепите ее шурупами.

4.Поочередно снаружи и изнутри помещения проверьте работоспособность кноба.

5.Для моделей защелок с фалевой ручкой (варианты исполнения 01,03) тоже предусмотрена установка на левые и правые двери. Для этого необходимо механизм фиксации и цилиндровый механизм из корпуса ручки поменять местами.

Как видим, врезка замка в дверь не такая уж и сложная задача, главное не торопиться.

—————————————-
Фотограф: Владислав Мазитов

Евгений Новиков

Эксперт проекта Masstter.com

Статья помогла вам?

Дайте нам об этом знать — поставьте оценку

Загрузка…

masstter.com

Как установить замки для межкомнатных дверей своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как установить замки для межкомнатных дверей своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать. Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как установить замки для межкомнатных дверей своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.


Как установить замки для межкомнатных дверей своими руками

Большинство людей ко всему, что связано с межкомнатными дверями, подходят достаточно скрупулезно и всю работу по их сборке и установке стараются доверять исключительно профессионалам. Это естественно, ведь мало кто горит желанием испортить красивое и дорогое изделие.

Но существуют и такие люди, которым все нипочем, и они с легкостью берутся за любую работу, невзирая на ее сложность и возможность испортить вещь. Но прежде чем браться за такую работу, для начала нужно изучить ее в теории, потом вдумчиво взвесить все за и против самостоятельной установки, оценить возможные риски и только потом принимать окончательное решение.

В этой статье вместе с сайтом dveridoma.net мы изучим вопрос, как производится врезка замков в межкомнатные двери – мы подробно рассмотрим не только последовательность работ, но и ознакомимся с его тонкостями и нюансами.

Врезка замков в межкомнатные двери фото

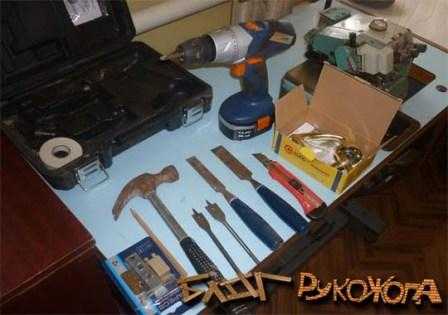

Врезка замков в межкомнатные двери: необходимые инструменты и их назначение

Выбор инструмента, необходимого для того, чтобы врезать замок в межкомнатную дверь, зависит в первую очередь от технологии, с помощью которой будет осуществляться этот процесс.

Их две – одна профессиональная, которая предполагает использование высокоточного современного электроинструмента, а вторая, можно сказать, кустарная, осуществляющаяся посредством молотка и зубила.

Выбирать, какой из них вы будете придерживаться, конечно, вам. Я лишь скажу одно – в последнем случае результат может вас огорчить. В среднем же, если говорить про инструмент для врезки замков, то понадобится следующий набор.

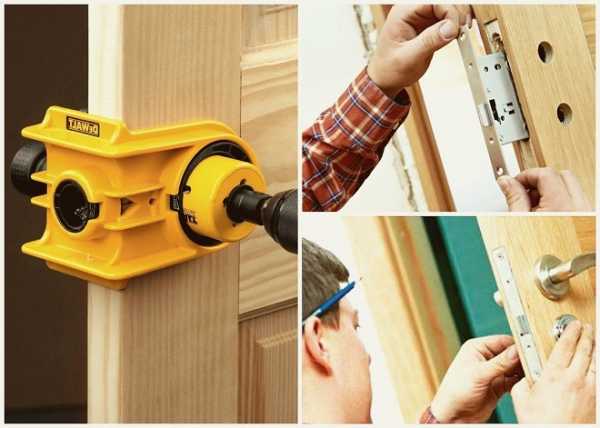

  • Ручной фрезер для врезки замков – именно он используется профессионалами для обеспечения высокой точности и качества выборки посадочных углублений для планки замка.

Благодаря высоким оборотам вращения фрезы, он позволяет вырезать углубления под замок, не травмируя декоративное покрытие двери.

  • Молоток. А как же без него? Скорее всего он понадобится для работы в паре со стамеской при кустарном способе врезки.

Но может пригодиться и при профессиональном подходе к делу.

  • Стамески разной ширины. С их помощью придется вырезать посадочное отверстие под планку замка – этот инструмент довольно топорный, а результат работы с ним зависит в большей степени от руки мастера.
  • Дрель или шуруповерт – понадобятся для высверливания отверстий под ручки и глубокого посадочного отверстия под сам замок.
  • Плоская и крестовая отвертки. Именно ими лучше всего закручивать саморезы, которыми крепится как замок, так и сами ручки – если шуруповерт соскочит с шурупа, то вероятнее всего дверь будет повреждена.
  • Набор перьевых сверл по дереву.

Они устанавливаются на дрель или шуруповерт и используются для высверливания посадочных отверстий. Как это делается, расскажем чуть позже.

  • Рулетка. О ее назначении говорить не придется, все и так знают, для чего она служит.Как правильно врезать замок фото

Вот и все, что понадобится для решения вопроса, как врезать замок в деревянную дверь? Можно еще рассказать и о редко используемых в этом деле инструментах, но, наверное, не стоит, так как без определенного опыта с ними можно натворить много непоправимых дел.

Наглядно процесс установки замка в межкомнатную дверь можно посмотреть в видеоролике ниже.

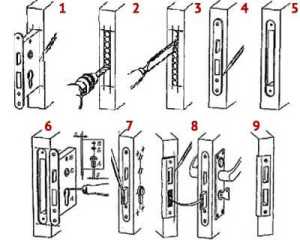

Врезка дверных замков: инструкция по установке своими руками

С этого момента начнем подробно разбираться с вопросом непосредственной врезки замка своими руками.

Для начала нужно определиться с самой дверью, а вернее с ее местоположением в установленном состоянии. Вы должны четко понимать, с какой стороны полотна будут установлены петли, а с какой замок. Для наглядности дверное полотно лучше приставить к стене возле проема.Размечаем место установки.

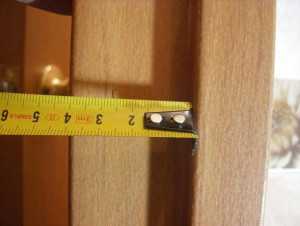

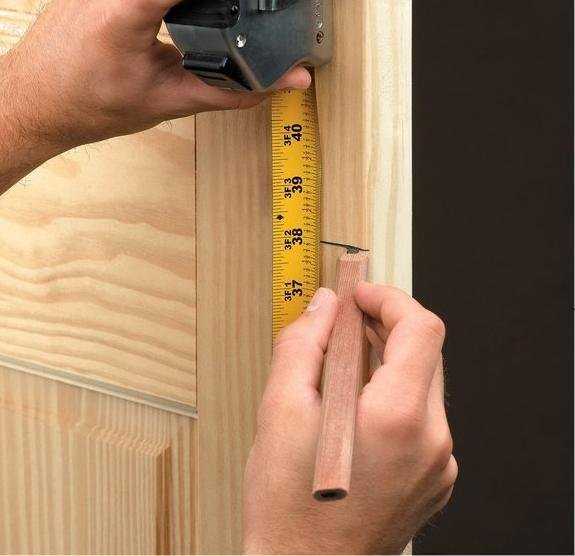

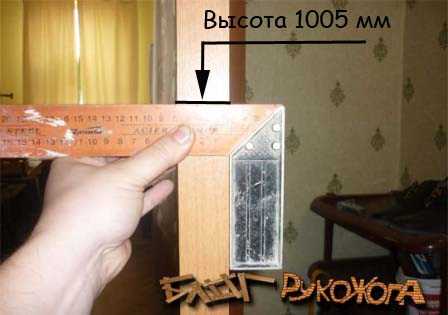

Здесь все достаточно просто – от нижнего края полотна отмеряем рулеткой 800-900мм. Это будет то место, на котором впоследствии установится ручка. Но до этого пока далеко, и сначала нужно разобраться с самим замком.

Теперь мы отмечаем центр торца двери – ставим две отметки и проводим прямую линию, которая обозначит ось установки замка. К ней мы и будем привязываться в дальнейшем.

Теперь берем замок и замеряем длину его врезаемой в полотно части, делим получившийся размер пополам и откладываем этот результат вычислений от центра (отметки, на уровне которой будет установлена ручка), в обе стороны, по прочерченной центральной осевой линии.

В этом промежутке мы будем делать углубление под замокКак врезать замок в межкомнатную дверь фото

Высверливаем посадочное отверстие. Замеряем ширину врезаемой части замка, подбираем соответствующее перьевое сверло и устанавливаем его на дрель или шуруповерт. Сверло должно быть на несколько миллиметров больше, чем ширина врезаемой части замка.

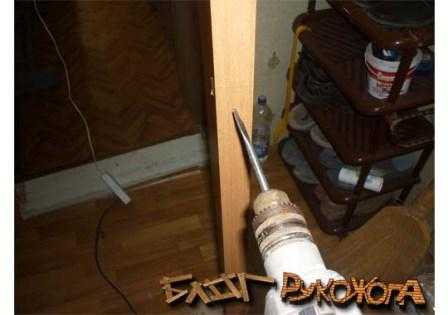

Теперь сверлим, но делать это необходимо особым образом – устанавливаем острие сверла на одну из крайних отметок, обозначающую габариты врезки, а затем углубляемся примерно на 1см. Теперь переставляем сверло выше на половину его диаметра и снова сверлим на 1см вглубь. Вот так, переставляя сверло дальше по линии и углубляясь каждый раз на один сантиметр, доходим до оконечной отметки.

Теперь повторяем процедуру и углубляемся еще на один сантиметр, потом еще и еще, и так до тех пор, пока не будет достигнута необходимая глубина.

Вставляем замок и отмечаем потай для его декоративной планки – просто обводим ее карандашом, после чего вынимаем замок.Вырезаем потай.

Если имеется ручной фрезер, очень хорошо – с его помощью вы получите аккуратную выемку. Если нет, то вооружаемся молотком и стамеской и для начала, установив стамеску перпендикулярно торцу полотна, делаем зарубки по всему контуру потаи.

Потом вынимаем ее внутренности на глубину, равную толщине декоративной планки замка. Работать нужно аккуратно, чтобы не повредить покрытие дверного полотна.Врезка дверных замковТеперь наша задача просверлить отверстия под ручку и секрет замка, если такой имеется. Для начала нужно выполнить разметку – для этого центры отверстий в замке с помощью рулетки переносятся на дверное полотно.

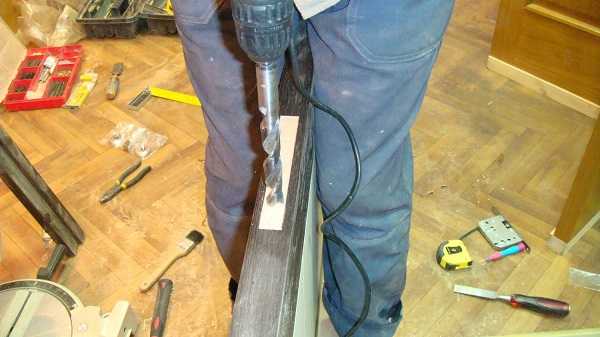

Снова на шуруповерт или дрель устанавливается перо (только теперь уже большего диаметра) и прямиком сквозь полотно сверлятся сквозные отверстия. Здесь имеется одна тонкость – если сверлить эти отверстия только с одной стороны, то вероятность того, что отделка полотна будет повреждена, очень высокая.

Когда кончик перьевого сверла покажется с противоположной стороны, сверление нужно прекратить и продолжить с другой стороны.Установка ручек на двери своими рукамиТеперь, когда все отверстия готовы, можно заняться сборкой и установкой замка и ручек на двери.

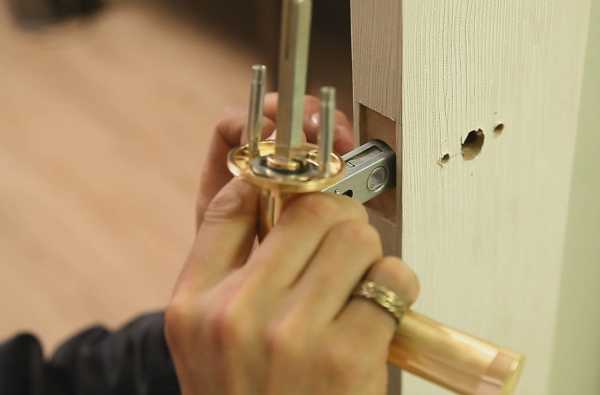

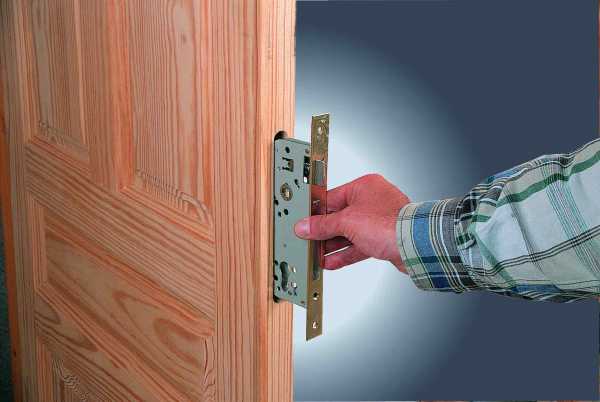

Тут уже все просто – сначала в торец двери вставляем замок и крепим его двумя или четырьмя саморезами. Потом вставляем секрет, который фиксируется одним винтом со стороны декоративной планки замка.

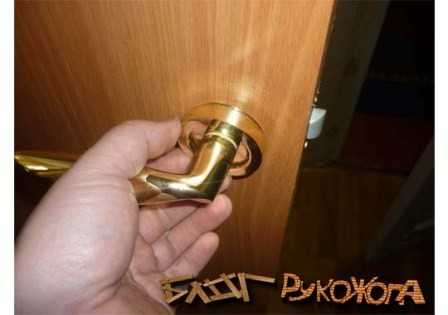

После этого в отверстие выше вставляем квадрат, на который надеваются ручки и фиксируем их саморезами или стяжками, идущими в комплекте с ними.

Вот так производится врезка замков в межкомнатные двери. Не побоюсь еще раз напомнить, что все работы нужно выполнять с предельной аккуратностью и осторожностью – следует понимать, что одно неверное движение или неправильная разметка приведут к порче дверного полотна. Постоянно контролируйте свои действия, и все будет хорошо!

Как установить межкомнатную дверь своими руками

Собственными силами сделать монтаж межкомнатной двери – работа не из сложных. Ниже будет описана простая пошаговая схема, начиная от выбора в магазине понравившейся межкомнатной двери и заканчивая самостоятельной установкой межкомнатных дверей с пошаговыми фото.

Межкомнатные двери можно разделить на несколько видов

На рынке производители дверных конструкций предлагают довольно широкий модельный ряд. Готовые межкомнатные двери могут быть выполнены из разных материалов. Наиболее часто встречаются следующие виды материалов: ДВП, МДФ, натуральная древесина.

1.ДВП – дверь: каркас выполняется из дерева, и обшивается листами ДВП с ламинацией. К плюсам таких дверей относим: низкую стоимость относительно остальных видов, небольшой вес, который дает возможность доставить их от места продажи до дома своими силами, легкость монтажа. Учитывая эти моменты они пользуются успехом среди покупателей, благодаря чему их широкий ассортимент наиболее часто представлен в магазинах.

Из минусов можно отметить невысокую прочность самого ДВП, из-за чего дверь ломается и приходит в негодность довольно легко, плохая стойкость к влажности, дверь может покрутить. Поэтому не рекомендуем ее установку в ванных комнатах со слабой вытяжкой, этот материал любит сухие помещения.

Ниже, будем рассматривать пошаговую установку межкомнатных дверей своими руками.

Фото — Модели ДВП-дверей

2.МДФ — двери, которые производятся из этого вида материала являются наиболее подходящим вариантом при выборе отношения качества и цены. Явные преимущества по сравнению с дверями из ДВП – высокая прочность и стойкость к влаге, более высокий уровень звукоизоляции. Стоимость такой двери выше, чем двери из ДВП, в несколько раз.

Фото — Модели МДФ-дверей

3. Натуральная древесина– межкомнатные двери, изготовленные из такого материала – наиболее прочные.

Цена их напрямую зависит от того, какая порода дерева использовалась для их производства. Двери из ценных пород древесины применяются для установки в помещениях с авторским дизайном, они прекрасно впишутся в классический интерьер. Ширина межкомнатных дверей подбирается под размеры вашего проема.

Фото — Модели деревянных дверей

Список межкомнатных дверей по видам можно дополнить цельностеклянными дверями, металлопластиковыми, стальными, но эти виды не имеют большой популярности у широких масс населения, поэтому они не включены в статью для детального описания.

Заходите сюда, если вас интересует выбор входной дверии утепление входных дверей.

Виды дверных коробок межкомнатных дверей

Правильная межкомнатная дверь должна стоять в надежном коробе для двери, ведь от его качества будет зависеть на сколько долго прослужит дверь, а также оформление дверного проема вашего помещения. Дверные коробки можно разделить на три основных вида.

1. Короб из ДВП. Выглядит довольно прилично, но при выборе коробки из данного материала под вопросом буде прочность всей конструкции.

Средина планки короба прогибается от своего веса, не говоря уже о возможных прогибах от веса самого дверного полотна. Так как основными компонентами в составе ДВП, если говорить по-простому, являются клей и бумага, необходимо учитывать, что они очень хрупкие и не долговечны. На них не рекомендуется вешать двери из дерева и МДФ из-за их большого веса.

Фото — Коробка из ДВП

2. Короб из необработанной древесины.

Стоимость на уровне коробок из ДВП, но в отличии от последних, коробки, изготовленные из сухого профилированного бруса обладают более высокой прочностью. Поэтому, при выборе между коробками из ДВП и коробками из необработанной древесины рекомендуем остановить свой выбор на последних. Также необходимо учесть, что вам понадобятся дополнительные материалы для финальной отделки коробки.

Фото — Необработанная деревянная коробка

3. Короб из ламинированного дерева. Не требует финальной отделки, так как уже ламинировано с помощью бумаги.

И здесь есть один важный момент, при выборе такой коробки очень важным является качество ламинации. Если для этого использовалась тонкая бумага, есть большая вероятность появления потертостей, царапин, трещин, покрытие теряет свой внешний вид. Возможно более качественным вариантом окажется коробка из необработанной древесины с самостоятельной финишной обработкой и покраской.

Фото — Ламинированная деревянная коробка

Также весь дверной проем межкомнатной двери может потребовать дополнительной обработки после установки дверей. Все засвистит от вашего проема, его размеров, расположения в нем двери, интерьера помещения.

Для такой обработки можно использовать доборную планку и наличники.

Необходимые комплекты можно купить в магазине. Рекомендуем определится с их необходимостью после окончательной установки двери, чтобы понять, какая именно окончательная отделка вам необходима. Ведь покупка дополнительных материалов – это дополнительные затраты, которые в итоге могут оказаться не нужными.

Как ставить межкомнатные двери, пошаговые рекомендации

Рассматривается дверь для примера с коробкой из ДВП. Если необходим монтаж деревянных коробов, работать нужно по тем же шагам. Монтаж будет более простым, так как древесина прочнее, чем ДВП.

Шаг 1. Выбор инструментов. Для монтажа понадобятся:

Шаг 2. Определяем схему для крепления коробки в дверном проеме межкомнатной двери.

Фото — Схема крепежа дверной коробки в проеме

На рисунке показана схема крепежа дверного короба в проеме.

Как видим, межкомнатная дверь (2) установлена в коробке (1), который закреплен в проеме на шурупах (3). Между стеной и коробкой задуваем пену (4). Процесс следующий: устанавливаем короб в проем, закрепляем к стене, запениваем.

Фото — Разобранная дверная коробка и дверь до монтажа

Если после установки двери ее порожек невозможно будет спрятать в пол, для удобства выбирайте коробку без порожка П-образного вида. Она не имеет нижней перекладины поэтому мешать ходить вам будет просто нечему.

Шаг 3. Сборка дверной коробки.

Фото — Дверной короб для удобства установки должен быть собран

На купленную коробку должны быть прикреплены петли. В двери должен быть вырез под ручку, а также под дверной замок межкомнатной двери.

Начинаем сборку дверного короба. Нужно соединить все части короба вместе и подогнать под размеры проёма. Заводская длина обычно идет с запасом 5 см.

Самый верный вариант не ошибиться — сборка деталей на полу так, как они должны стоять в дверном проёме. Особое внимание необходимо обратить на металлические основы петель, они должны торчать вверх, что бы на них можно было навесить дверь сверху.

Сторону открывания выбирайте в зависимости от помещений, между которыми устанавливаются двери. Из маленьких помещений, таких как санузел, кладовая, двери лучше открывать наружу, из больших комнат в коридор – во внутрь.

Фото — Правильное положение торцевых планок

Присоединяем верхнюю планку на саморезы. Торцевые планки (1) должны лечь по линии. Если линии нет, то планка лежит неправильно и ее нужно развернуть.

Фото — Шурупы закручивать после предварительного просверливания

Учитывая структуру ДВП и характеристики его прочности, в коробе, перед вкручиванием саморезов с диаметром основы 3,5 мм, необходимо сверлить отверстия сверлом по дереву с диаметром 3 мм. Это действие проводим, что бы наша коробка не треснула в процессе сборки. По такой же причине места крепления шурупов должны находится ближе к центру, подальше от краев и углов.

Фото — Собранная коробка

Для крепежа планки будет достаточно четырех саморезов, по два с каждой стороны.Если дверь лежит горизонтально на полу, подложите под нее мягкую ткань, так вы снизите вероятность повреждения ламинированного слоя.

Фото — Заводской запас коробки

Заводской запас коробки (выступающий край) будем срезать.

Для подгонки короба, точно замеряем размеры дверного проема межкомнатной двери. И переносим его на дверную коробку с учетом зазора минус 1-2 см со всех сторон для возможности запенивания. Рекомендуем несколько раз себя перепроверить по размерам конструкции.

Выступающий излишек лучше обрезать ручной пилой. Автоматическую пилу желательно не использовать, чтобы избежать повреждения покрытия.

Как итог всех манипуляций получаем П-образную дверную коробку, готовую к установке в дверной проем межкомнатной двери.

Шаг 4. Установка коробки в проем.

Коробку ставим в дверной проем. Выравниваем по уровню. Правильность и ровность сборки короба проверяем, повесив дверь на петли, и закрыв ее.

Коробку, установленную в проеме, необходимо закрепить саморезами. Снимаем торцевую декорирующую планку и сверлим 7-8 сквозных отверстий с каждой стороны. Расстояние между отверстиями – 25-30 см.

Сверло по дереву не рассчитано на сверление стен, им сверлим только короб из ДВП. После чего снова проверяем положение короба с помощью уровня, так как в процессе сверления он мог сместиться.

Если изменений нет, начинаем сверлить стену. С помощью тонкого сверла по бетону диаметром 4 мм, через отверстия в коробе, наносим разметку на стену. Полностью сверлить стену через короб нельзя, так как можно его повредить.

Диаметр отверстия 4 мм, если сделать больше, то шляпки саморезов будут выпадать. Далее убираем короб с проема и начинаем делать отверстия с помощью бура диаметром 6 мм. Если простенок кирпичный, дырки для монтажа должны быть в цельном кирпиче, а не в кладочном шве, в котором дюбели очень плохо держатся.

В готовые отверстия монтируются дюбели. Закрепляем короб в стене с помощью саморезов. Для удобства можно использовать шуруповерт или дрель с насадкой под шляпку самореза.

Саморезы полностью не вкручивать, возможен прогиб короба. Во избежание прогиба возможна подкладка клиньев. Для проверки ровности и отсутствия перекосов, в процессе вкручивания саморезов, дополнительно проверять коробку по уровню.

По окончанию установки короб проверяют со стороны комнаты с помощью уровня.

Шаг 5. Установка двери на петли.

Как поставить межкомнатную дверь? Достаточно одеть дверь на петли

Если это дверь из ДВП, учитывая ее вес, это возможно сделать одному. После ее монтажа попробуем открыть и закрыть. В закрытой позиции зазоры между коробом и дверью должны составлять около 3 мм.

Осуществляется врезка замка в межкомнатную дверь. А также установка ручки.

Шаг 6. Заполнение швов монтажной пеной.

Важным этапом является заполнение пеной зазора между стеной и коробом. Его нужно проводить при установленной двери.

В процессе высыхания пена увеличивает свой объем. Если переборщить с ее количеством, она может вырвать саморезы, прогнуть короб и дверь невозможно будет закрыть. Придется все вырезать и начинать установку заново.

Зазоры между коробом и дверью на время запенивания необходимо чем-то проложить.

Запенивание швов – самая несложная работа.

Вертикальный шов заполняется снизу. Нужно быть внимательными к объему заполнения. Пена способна увеличивать свой объем при высыхании.

Поэтому нужно заполнять третью часть пространства между дверной коробкой и дверным проемом межкомнатной двери. При перерасходе возможны повреждения как короба, так и конструкции в целом, так как пена может попасть на лицевую часть коробки и двери и испортить их внешний вид. Полное застывание монтажной пены происходит в течении 24 часов, необходимая температура 20 градусов.

Шаг 7. Отделка дверных проемов.

После установки межкомнатных дверей дверные проемы требуют отделки. В зависимости от ширины проема, а также вида установленной дверной коробки и двери необходимо выбрать вид отделки проема.

Если простенок тонкий, к примеру двери в ванную, и ширина простенка равна ширине дверной коробки, отделку можно сделать с помощью наличников (1). Это самый простой вариант.

Купленный комплект прикрепляется с двух сторон короба, закрывая запененный шов. Деревянные наличники без обработки крепят шурупами, а потом только красят. Ламинированные наличники крепят гвоздями без шляпки или шурупами с заглушками.

Отделка широких дверных проемов межкомнатной двери возможна наличниками (1) и доборной планкой (2). Последнюю можно отрезать по необходимой ширине. К стене крепиться при помощи строительного силикона.

Наличники и планка могут отличаться от цвета двери. Довольно актуальны контрастные решения. Если у вас остались вопросы, то мы более подробно рассмотрим установку наличников для межкомнатных дверей.

Если установлена дверная коробка из древесины, возможным вариантом отделки может быть штукатурка откоса (1). Цементно-песчаная штукатурка выгодно подчеркнет ваш выбор дверей из натурального дерева. Но ее не рекомендуется применять для коробок из ДВП, так как они не совместимы с высокой влажностью материалов, которые используются для штукатурных работ.

Пошаговая установка межкомнатных дверей, не считая время на подготовку займет около трех часов.

Видео по установке межкомнатных дверей

Установка межкомнатных дверей своими руками

Специалисты говорят — в ремонте не может быть мелочей. Каждый элемент, каждая деталь интерьера должна быть исполнена грамотно, органично вписываясь в общую картину. Тем более, если речь идет об установке дверей.

Монтаж межкомнатной двери кропотливый, но всецело осуществимый процесс. В помощь умельцам, решившим самостоятельно установить дверные конструкции, мастер-класс — установка межкомнатных дверей своими руками. Смотреть видео с практическими советами лучше до начала монтажных работ.

Следуя инструкции, установить межкомнатную дверьсамостоятельно совсем не сложно

Добиться безупречного результата в монтаже, поможет пошаговая инструкция установки межкомнатных дверей своими руками. Вооружившись терпением и необходимыми инструментами можно самому приступить к процессу.

Перечень инструментов

Требуемый минимум инструментов, которые понадобятся для установки дверей своими руками:

Как правильно установить межкомнатную дверь своими руками, используя электроинструменты, подскажут фото и видео.

Дверная коробка — своими руками

Перед началом сборки освобождается место, где будут производиться работы. Удобнее, если это будет ровная поверхность пола. Во избежание повреждений напольного покрытия, рекомендуется застелить пол картоном.

В ванной установлены двери из матового непрозрачного стекла

С помощью стусла делаем срез под углом 45° вверху на обеих вертикальных стойках и с одной стороны горизонтальной перекладины коробки. Саморезами соединяем одну из вертикальных стоек с горизонтальной составляющей коробки.

Саморезы прикручиваются в ранее подготовленные с помощью сверла отверстия, чтоб покрытие двери не лопнуло.

Высчитываем внутренний размер горизонтальной перекладины дверной коробки. Он определяется как сумма следующих величин: двойная толщина вертикальной стойки + ширина двери + два зазора (слева и справа).

Зазоры устраиваются слева и справа от коробки для свободного хода дверного полотна и их размер соответствует 3 мм. Отрезаем притолоку под углом 45° и соединяем саморезами со второй вертикальной стойкой. Получаем П-образную конструкцию.

Дверь и стена в спальне облицованы одинаковым деревянным шпоном

Длину вертикальных стоек по внутреннему контуру определяем как сумму верхнего зазора (3 мм), высоты дверного полотна и нижнего зазора (10 мм). Делаем отметки по размеру и отпиливаем лишние сантиметры стоек.

Для примера, можно найти и ознакомиться с фото монтажа дверной коробки своими руками.

Как правильно собрать дверную коробку (видео)

Крепление и врезка фурнитуры своими руками: навесы, ручки, замки

Для крепления петель к двери, отмечаем по 200 мм сверху и снизу торца дверного полотна. Фиксируем карандашом места начала навесов. Прикладываем петли между метками, чтобы край планки петли совмещался с краем торца полотна.

Наживив петли в двух местах, проводим по периметру навеса ножом.

Тем самым обозначаем границы поверхности петли. Желательно провести ножом несколько раз и немного углубиться. Когда контур петли четко обозначен, с помощью стамески снимаем верхний слой покрытия под навес.

Врезка замка и установка дверной фурнитуры своими руками

Делаем это аккуратно, чтоб не повредить покрытие вне периметра навеса. Петля должна входить в выемку заподлицо с поверхностью двери. После чего, предварительно наметив отверстия, прикручиваем навесы «родными» саморезами.

Таким же образом крепим петли к коробке. При этом учитываем, что расстояние от верха коробки до начала петли будет больше на 3 мм, а снизу — на 10 мм (это зазоры).Рекомендуем смотреть фото и видео установки межкомнатных дверей своими руками.

Двустворчатые распашные двери арочной формы в гостиной

Выбираем место для врезки ручки и замка. Как правило, ручки на дверях устанавливают на расстоянии около метра от низа дверного полотна. Можно вставить замок чуть выше или ниже для вашего удобства.

Отступив от края нужное расстояние, приставляем замок корпусом к полотну. Отмечаем, где будут находиться дверные ручки. С помощью перьев и дрели вырезаем отверстие чуть меньшее по диаметру, чем ручки.

На торцевой поверхности двери обводим периметр углубления под замок.

Используя перья (перьевые сверла), делаем выемку под механизм замка. Он должен полностью поместиться в эту выемку. Как в случае с петлями, стамеской снимаем слой по периметру пластины, прикрывающей замок.

Массивные деревянные дверив комнате

Полезный совет!Фурнитура — важный акцент в композиции двери. Ознакомьтесь с фото в каталогах, и выбирайте модели замков-ручек подходящие по стилю и добротные по исполнению. Помните, дешевая вещь не может быть качественной.

Когда все отверстия подготовлены, устанавливаем ручку и замок, фиксируя их положение шурупами.

Таким же образом, но уже на коробке, вырезаем выемку под ответную планку и делаем углубление под язычок замка. Наживив планку, проверяем как работает защелка при закрывании двери. Если расчет верный, окончательно прикручиваем ответную планку.Стоит посмотреть обучающие фото и видео как крепить фурнитуру к дверям.

Установка дверных ручек на межкомнатные двери (видео)

Установка коробки межкомнатной двери своими руками

При установке в проем дверной коробки, предварительно делаем в ней три отверстия в местах под петлями и ответной планкой. Ставим коробку в проем, фиксируем положение стоек с помощью распорок и клиньев.

Используя уровень, выставляем коробку вертикально и закрепляем саморезами через ранее подготовленные отверстия. Проверяем соответствие щелей (зазоров) установленному размеру и следим, чтоб они были равные по всему периметру. Проверяем ход двери — она должна оставаться в том положении, в каком вы ее оставили.

Практичные раздвижные дверив гостиной

Заполнение пустот пеной производим в положении, когда дверь закрыта. Перед тем как заполнить пустоту, фиксируем положение двери относительно коробки с помощью картона. Это нужно чтобы под воздействием пены коробка не смещалась.

Полезный совет!При заполнении зазоров между дверной коробкой и торцом проема, используйте пену с малым вторичным увеличением объема. В этом случае вы предотвратите неконтролируемую деформацию коробки под действием герметика.

Уберечь лицевые поверхности коробки от загрязнения пеной поможет бумажный скотч.Полную картину процесса иллюстрирует фото установки межкомнатной дверисвоими руками.После заполнения зазоров пеной, выдерживаем сутки. После чего, аккуратно, вровень со стеной обрезаем лишний объем пены ножом.

Белая дверь с объемным геометрическим рисунком

Установку доборов межкомнатной двери своими руками (видео-урок предлагается ниже) производят в случае, когда дверная коробка не охватывает по ширине торец стены.

Ранее такой недостаток оформляли посредством устройства откоса. Но это смотрелось не очень аккуратно. Сегодня это маскируют с помощью доборов.

Установив коробку в проем своими руками, замеряем ширину неприкрытого дверным косяком участка стены. Это и будет шириной добора. Если приобретенный вами дверной добор по ширине больше этой величины, его необходимо распустить вдоль.

Распашная дверь из темного дерева в ванной комнате

Отмеряем длину вертикальных планок добора. Эта величина будет равна расстоянию от пола до горизонтального косяка. Придавая нужный размер поперечному добору, нужно смотреть, чтобы он четко ложился на вертикальные доборные планки.

Вставляем доборы в специальные пазы проема и закрепляем с внешней стороны коробки саморезами. Отверстия под саморезы должны быть просверлены заранее.

Полезный совет!Приобретая дверные блоки и доборные планки к ним, следите, чтобы они были едины по фактуре и цвету. Будьте внимательны при выборе двери через интернет или по фото каталогу — оттенок может отличаться от реального!

Видео подскажет, как самому установить межкомнатную дверь с использованием доборов.

Установка доборов межкомнатных дверей своими руками (видео)

Обрамление дверных коробок наличником своими руками

Чтобы скрыть монтажные зазоры между блоком и стеной, а также для придания дверной конструкции декоративности, используют наличники.

Если поверхность наличника плоская, то его необязательно распиливать под углом 45°. Эффектно смотрятся наличники, соединенные под прямым углом. Если форма планки наличника закруглена, то распиливания под 45° не избежать.

Монтаж дверных наличников своими руками

Рекомендуется сначала подогнать по длине и распилить верхний горизонтальный наличник. После чего, прикладывая к нем поочередно левую и правую стойки, распилить их, используя стусло.

Остается закрепить планки наличника специальными (финишными) гвоздиками, шляпки которых незаметны на поверхности наличника.

Полную картину процесса иллюстрирует видео установки дверных наличников.

Раздвижные деревянные двери в гостиной

Как только работы по установке двери будут закончены, необходимо проверить правильность монтажа:

Дверь в ваннойвыполнена из рельефного матового стекла

Предлагаем к просмотру видео «Как установить межкомнатные двери своими руками».Внимательно изучив рекомендации по установке дверей и ознакомившись с фото и видео, можно легко самому справиться с монтажом двери.

Правильно подобранные и установленные двери станут поводом гордиться своей работой.

Установка межкомнатных дверей своими руками (видео)

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить замки для межкомнатных дверей своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео:

Источники:

https://dveridoma.net/vrezka-zamkov-v-mezhkomnatnye-dveri/

http://kvartirnyj-remont.com/kak-ustanovit-mezhkomnatnye-dveri-svoimi-rukami.html

http://remoo.ru/okna-i-dveri/ustanovka-mezhkomnatnyh-dverej-svoimi-rukami-smotret-video

myprofnastil.ru

Врезка замка в межкомнатную дверь своими руками

Очень часто меняя двери между комнатами перед нами встает вопрос — как правильно установить дверную ручку с замком? С помощью этой статьи Вы сможете установить замок в межкомнатную дверь быстро, а главное правильно, избежав ошибок, допускаемых многими неопытными людьми. На самом деле это совсем не сложный процесс, у опытного мастера он занимает до получаса времени, но неопытный в этом деле человек может промучиться и несколько часов.

Содержание

В этой статье рассмотрим установку самого распространенного по конструкции на сегодняшний день замка. Такой замок состоит из следующих частей:

  1. двух ручек, которые могут быть круглыми или Г-образными;
  2. цилиндрового механизма с возвратной пружиной;
  3. крепежных винтов соединяющих цилиндровые механизмы;
  4. защелки;
  5. и двух розеток закрывающих цилиндровых механизмы.

Инструменты для врезки замка

Для установки межкомнатного замка требуется минимальный набор инструментов, часть из них скорее всего у Вас уже есть, но если и придется что-то докупить, то Вы не понесете больших финансовых затрат.

  1. Рулетка и карандаш;
  2. Шуруповерт или дрель;
  3. Канцелярский нож;
  4. Стамески на 10 и 20 мм;
  5. Перьевое сверло или сверло форстнера на 23 мм;
  6. Сверло на 2 мм;
  7. Коронка по дереву на 54 или 50 мм в зависимости от толщины двери;
  8. Малярный скотч.

Это перечень самых оптимальных инструментов которые Вам понадобятся. Продаются специальные наборы для врезки замков, они стоят относительно недорого, но ещё дешевле будет приобрести всё по отдельности. Зачастую в такие наборы включают перьевое сверло на 22 мм, оно тоже подходит, но тогда отверстие под защелку Вам придется расширять стамеской.

Выборка отверстий под ручку механизм замка

Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки.После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень  плоскостью двери.

Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней. При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты.

На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им  полагается.

Установите все части ручки на место поп прилагаемой инструкции, на том работа по монтажу ручки закончена. На самом деле делается это намного проще чем кажется, можете просмотреть видео ролик в котором наглядно увидите весь процесс монтажа замка своими руками.

Установка ответной части замка

Последним этапом установки дверного замка в межкомнатную дверь будет установка ответной части на дверной проём.

Прикройте дверь и сделайте две отметки на дверном проёме ориентируясь на ширину защелки замка.

Замерьте расстояние от угла двери до начала защелки.

Такое же расстояние у Вас должно быть от края дверного проёма до начала углубления ответной части. Необходимо выдержать это расстояние для того чтобы в дальнейшем закрытая дверь не ходила вперед назад от движения воздуха в квартире и не стучала.

Если ответку требуется утопить в косяк двери, то прикладываем её по месту и карандашом очерчиваем её наружный и внутренний контур. Если же утапливать не надо, то очерчиваем только внутренний контур. Всё зависит от зазора между дверью и косяком.

Сверлом подходящего диаметра (можно и перьевым, если отверстие потом не будет выступать за пределы ответки), высверливаем отверстие под язычок замка и крепим ответку на место, засверлив предварительно сверлом на 2 мм отверстия под саморезы.

Не забудьте расширить отверстия под саморезы на глубину 2-3 мм, так как на задней стороне ответки есть выступающие части в этом месте.

Устанавливаем ответку на место притянув её саморезами и пробуем закрыть дверь, если есть лишний люфт устраняем его отгибом язычка на ответке.

Всё врезка замка в межкомнатную дверь полностью выполнена, осталось только прибрать накопившийся мусор и радоваться новым ручкам в дверях.

Врезка замка с личинкой

Очень часто возникает ситуация, когда требуется установить замок на дверь, где уже стоит ручка. Для этого подойдут любые замки с личинкой.

Такие замки имеют прямоугольную форму и поэтому процесс врезки может показаться сложным без применения специнструментов. На самом деле такие замки врезаются достаточно легко и с минимальным набором инструментов. Располагать их можно на ваше усмотрение — выше или ниже уже установленной ручки.

Последовательность установки замка:

  • Проводим продольную линию на торце двери в месте куда Вы планируете установить замок;
  • Приложив замок проводим линии ограничивающие отверстие по высоте замка;
  • Высверливаем подходящим (лучше перьевым) сверлом отверстия по продольной линии как можно ближе друг к другу;
  • Сверлом по дереву или металлу подходящей длины рассверливаем продольное отверстие подгоняя его под размеры замка или выбираем лишнюю древесину стамесками;
  • Устанавливаем замок на место, закрепив его саморезами и канцелярским ножом вырезаем периметр пластины замка примерно на её толщину;
  • Снимаем замок и стамесками подходящего диаметра выбираем потай для замка;
  • Приложив замок к плоскости двери, ориентируясь на его расположение в ней, острым предметом отмечаем расположение личинки замка. Затем приложив личинку, обводим её контур карандашом;
  • Повторяем предыдущий пункт с другой стороны двери;
  • Сверлами подходящего диаметра высверливаем отверстия под личинку чуть выходя за контур разметки для свободной установки личинки.
  • Ставим замок на место, крепим его саморезами, рассверлив перед этим сверлом на 2 или 3 мм отверстия под саморезы.
  • Закрепляем личинку в замке, проверяем его работоспособность и ставим на место декоративные накладки на личинку, закрепив их штатными саморезами из комплекта.

Установка ответной части замка:

  • На открытой двери выдвигаем регеля (выдвижная часть замка) замка, то есть ключом закрываем замок и прислонив к дверному проему отмечаем какой высоты у нас будет ответная часть, ориентируясь на края ригелей;
  • Рулеткой или угольником отмеряем расстояние от края двери до середины замка и переносим это расстояние на косяк дверного проёма;
  • Перьевым сверлом сверлим ряд отверстий по разметке и затем объединяем сверлом по дереву получившиеся отверстия;
  • Предварительно закрепив ответную часть на косяк, канцелярским ножом надрезаем по контуру, а затем стамеской выбираем потай под ответку;
  • Устанавливаем ответную часть на место и проверяем работоспособность замка ещё раз.

Так же часто такие замки идут с ручками, последовательность врезки такого замка не меняется, добавляется только операция по высверливанию отверстия под ручку.

Ну вот и всё, замок врезан!

Обязательно просмотрит видеоролик по врезке замка с личинкой, возможно в нем  вы подметите какие-нибудь тонкости, которые не поняли из статьи.

Если у Вас возникнут какие-либо вопросы, Вы можете задать их в комментариях. Удач в ремонте!

Похожие статьи:

ugolok-remonta.ru

Как врезать замок в межкомнатную дверь своими руками: инструкция по установке

После покупки и монтажа межкомнатных дверей встает вопрос установки фурнитуры. Данную проблему решают вызовом мастера или изучают технологию врезания запорного устройства и выполняют процедуру собственными усилиями.

Специалисты рекомендуют покупать и устанавливать межкомнатные двери со встроенным замком. В таком случае необходимость его монтажа отпадает. Но они стоят намного дороже. С целью минимизации финансовых средств некоторые умельцы пытаются прикрепить замки самостоятельно.

Данная инструкция поможет врезать замок в межкомнатную дверь. Новички, которые еще не сталкивались с подобным процессом, смогут разобраться со всеми нюансами и выполнить процедуру установки механизма своими руками.

Виды замков для межкомнатных дверей

Перед выбором замка необходимо ознакомиться с его видами. При покупке механизма особое внимание уделяют цвету и дизайну. Фурнитура должна гармонировать с интерьером и сочетаться с мебелью.

Одни мастера выбирают готовую ручку в дверь с замком, другие — запор без рукоятки с дальнейшей ее установкой с внутренней и внешней стороны.

Врезные запорные механизмы подразделяются на такие виды:

  • с защелкой;
  • с фиксатором;
  • с ключом;
  • электромагнитные.

Фурнитуру перед покупкой внимательно осматривают и изучают на наличие брака.

Подготовительный этап

После того как дверные ручки и замки выбраны, предварительно перед монтажом изучают их особенности, порядок проведения работы, подготавливают необходимые инструменты для врезания замка, делают разметку.

На подготовительном этапе учитывают следующие моменты:

  1. Специалисты рекомендуют не врезать запорное устройство в заранее установленную межкомнатную дверь. Сначала вставляют замок, затем осуществляют монтаж полотна в коробку.
  2. Толщина вертикального бруса полотна должна соответствовать ширине запорного устройства и составлять не менее 40 мм.
  3. Ручку располагают на удобной высоте.
  4. Фурнитуру врезают чаще всего на расстоянии 1 м от пола.

Как правильно врезать замок, описано в инструкции по установке замка, которая входит в комплектацию фурнитуры.

Инструменты и материалы

Дверные ручки с запорным устройством можно собрать и установить в дверь самостоятельно с помощью такого набора инструментов:

  • рулетка или сантиметровая лента;
  • карандаш или мел;
  • линейка;
  • столярный угольник;
  • плоская и крестообразная отвертка или шуруповерт;
  • электродрель;
  • сверла по дереву или коронка;
  • стамеска;
  • молоток;
  • напильник;
  • фреза;
  • саморезы и крепежные детали;
  • столярный нож, шило.

Разметка

Врезка замка межкомнатных дверей своими руками должна осуществляться согласно нормам и правилам установки. На подготовительном этапе всегда проводится разметка полотна, которая состоит в следующем:

  1. Разметку выполняют карандашом или мелом, прикладывая к двери запорное устройство.
  2. Отмеряют 1 м от пола, ставят горизонтальную отметку.
  3. Проводят вертикальную линию. Точка пересечения — это центр установки замка.
  4. На торце двери отмечают место под отверстие для защелки, на поверхности полотна — для ручки.
  5. Приставляют корпус механизма к линиям и отмечают нижний край.
  6. Разводят планки на толщину запорного устройства, отмеряют 5 см с помощью рулетки, проводят 2 параллельные линии перпендикулярно 2 горизонтальным.
  7. Поставить замочный механизм необходимо в центре полотна с его торцевой стороны. Находят и отмечают эту точку. Острием шила в торце двери отверстие немного углубляют для дальнейшей установки самореза.
  8. На устройстве измеряют расстояние от центрального углубления до ответной планки защелки. С помощью угольника переносят замеры на поверхность полотна с двух сторон. Намечают место расположения защелки.
  9. Чтобы отметить точку расположения ручки, используя коронки для сверла, делают отверстие под приспособление. Для этого выбирают окружность необходимого диаметра и по центру разметки немного углубляют.

От точности разметки зависит установка замочного механизма.

Как врезать замки в межкомнатные двери

Установка замка в межкомнатную дверь происходит следующим образом:

  1. Берем дрель, устанавливаем перьевое сверло. Его диаметр должен соответствовать толщине запорного устройства, глубина высверливаемого отверстия — его длине.
  2. С помощью перьевого сверла высверливаем, ориентируясь на линии в торце двери, отверстие для замка.
  3. Отмечаем параметры опорной пластины и выбираем ровную площадку.
  4. Перьевым сверлом делаем отверстие для рукоятки. Сверление выполняют аккуратно. Его осуществляют так, чтобы оно не просверлило деревянное полотно насквозь. Затем работу продолжают с другой стороны. Если полностью просверлить полотно, это может повредить дверь.
  5. Теперь необходимо вставить устройство на подготовленное место и разметить отверстия под саморезы. Если разметка подходит, производят монтаж замка и прикрепляют его саморезами.

Для завершения работы можно вставить ручку дверную круглую или Г-образную в отверстия и произвести монтаж полотна в петли.

Механизм с ручкой

Ручка с замком для межкомнатных дверей крепится после проведения разметки и высверливания отверстий под защелку на торце полотна и рукоятки на поверхности.

Ход работы по врезанию замка с ручкой следующий:

  1. С помощью стамески и молотка в торце дверного полотна делают углубление под лицевую планку. Она должна полностью входить в дверь.
  2. Закрепляют саморезами механизм защелки.
  3. Для установки ручки частично разбирают ее внутренние половинки, чтобы получить доступ под крепежные и стяжные винты.
  4. Устанавливают рукоятку. Стержень и стяжные втулки должны точно войти в пазы механизма защелки. Операция выполняется согласно схеме замка с ручкой.
  5. С обратной стороны прикрепляют внутреннюю пластину накладки рукоятки и закрепляют с помощью винтов.
  6. Вставляют декоративную планку, закрепляют на стержне.
  7. Паз на ручке должен совпадать с желобом на стержне. Ее надевают на желоб до щелчка.
  8. Ответная пластина поворотной рукоятки монтируется аналогично замкам с защелкой.

При монтаже необходимо убедиться, что язычок защелки остается утопленным в ее тело.

Сложные

Электромагнитный врезной замок для деревянной двери устанавливается следующим образом:

  1. Подготовьте необходимые составляющие части механизма.
  2. В комплектацию к замку входит монтажный стикер. Вставьте его под углом 90°, наклейте в угол коробки, прикрепите к двери.
  3. В процессе установки замка межкомнатная дверь должна быть закрытой.
  4. По отметкам стикера дрелью просверлите отверстия под ручки и замок. Сначала работу проводят на коробке, затем — на полотне для крепления ответной планки.
  5. Снимите стикер.
  6. Отсоедините защитную крышку от электромагнитного запора.
  7. Открутите крепежную планку, подрегулируйте ее положение относительно дверного блока.
  8. Саморезами зафиксируйте планку.
  9. Присоедините питающий провод через технологическое отверстие.
  10. Подключите питание к запору, зафиксируйте его к монтажной планке с помощью 6-гранника.
  11. Установите защитную крышку.
  12. Фиксирующие шпонки необходимо вставить в ответную планку.
  13. Снаружи межкомнатной двери закрутите болт с полукруглой или гладкой головкой, внутри — сделайте подложку с помощью резиновой прокладки, поставьте ответный элемент, закрепите гайку. Гайку сильно не затягивайте, она должна немного пружинить благодаря резиновой прокладке для свободного примагничивания к запорному устройству.

При работе придерживайтесь всех этапов врезки замка и руководства к установке.

odveryah.ru

как производится его установка, вставить защелку своими руками

Разделы статьи:

Довольно часто двери на момент продажи не имеют установленных замков. Конечно же, можно заказать их установку дополнительно. Однако стоимость изделия с установленной фурнитурой значительно выше, а при бюджетном ремонте такая трата будет скорее всего неоправданна. Имея базовые знания столярного дела можно врезать замок в межкомнатную дверь самостоятельно.

Выбор замкового механизма

Перед начало работ определиться с типом устанавливаемого замка, поскольку разные модели имеют свои нюансы в подготовке отверстий в полотне двери. Так, при подборе замка основное внимание следует сосредоточить на внешнем виде изделия. В большинстве случаев врезные замковые механизмы для межкомнатных дверей комплектуются дверными ручками либо составляют одно целое с ней.

При наличии нескольких дверей в помещении подобранная фурнитура должна быть максимально приближенной к имеющимся замкам либо сочетаться с ними.

Поскольку врезных замков существует огромное количество, их классификация производится условно на такие виды:

  • Нажимные с прямыми формами;
  • Круглые или кнобы.

Также замки разделяются по типу фиксации язычкового элемента. Так бывают роликовые, фалевые и магнитные замки. Роликовые движутся при помощи пружины и роликовых элементов. Фалевые замки являются наиболее распространенными механизмами и могут при необходимости фиксировать положение защелки. В магнитной системе язычок притягивается при помощи магнита, а установленная пружина производит блокировку движения.

Помимо таких механизмов, используется врезание цилиндровых, дисковых и сувальдных замков в межкомнатные двери. Для раздвижных дверей-купе монтируются замковые системы с ригелем Г-образного типа. Такая конструкция позволяет легко зацепляться за пластину. Регулировка положения выполняется при помощи поворотной пластины.

Инструменты и подготовка к работе

Для того, чтобы установка замка в межкомнатную дверь была более быстрой и качественной, необходимо изначально подготовить все необходимые в работе инструменты. Так, в процессе подготовки и монтажа понадобятся:

  • Замок;
  • Электродрель с набором сверл по дереву перьевого типа либо коронки;
  • Простой либо строительный карандаш для нанесения разметки. Возможно применение цветных мелков с контрастным для полотна оттенком;
  • Рулетка либо сантиметр, а также линейка, угольник;
  • Стамеска;
  • Столярный нож;
  • Молоток. Лучше брать легкий и небольших размеров для удобства работы;
  • Напильник;
  • Набор отверток;
  • Долото.

Особенности работы с различными материалами

Перед самим процессом вырезания отверстия в двери необходимо тщательно произвести все необходимые замеры. Кроме того, следует учесть материал, из которого изготовлено дверное полотно. Такая необходимость возникает по причине особенностей наполнения дверных конструкций.

Наиболее простой в работе является дверь из натуральной древесины. Однако такие изделия в настоящее время встречаются не слишком часто. Также не слишком трудно прорезать отверстие под замок в полотнах с нанесенным защитным ламинированным слоем. Но для качественного выполнения и обеспечения целостности поверхности двери необходимо использовать дрель со специальной насадкой «коронкой».

Одной из наиболее трудных для врезки замкового механизма является межкомнатная дверь из МДФ. При работе с ней необходимо учитывать, что практически всегда производители размещают внутри таких полотен дополнительный деревянный брусок ориентировочно на высоте от 90 до 110 см.

Определение оптимального места монтажа

Для установки замков в межкомнатные двери необходимо определиться с комфортным для использования местоположением ручки. Несомненно, согласно ГОСТ, высота, на которой рекомендован монтаж замка, составляет 100 ± 10 см. Однако такие расчеты выполнялись для людей со среднестатистическим ростом.

Для определения комфортной высоты ручки с замком стоит ориентироваться на уровень локтя. Данная высота расположения замка является наиболее удобной для конкретного человека.

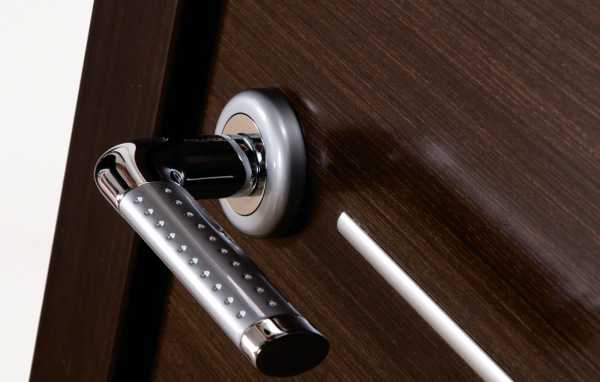

Нажимная ручка

При желании вставить замок в межкомнатную дверь не на самом механизме ручки, а под ней, стоит остановить свой выбор на нажимных изделиях. Для монтажа подобного замка выполняется высверливание довольно большого участка внутренней части двери со стороны торца. Помимо этого, необходимо просверлить сквозные отверстия под замочную скважину и поворотный элемент-фиксатор, а также квадратные отверстия для монтажа ручек.

Монтаж нажимного механизма

Изначально необходимо определить размеры внутреннего отверстия. Для этого имеющийся замок прикладывается сбоку полотна так, чтобы декоративная планка лежала в одной плоскости с торцом двери. Изделие обводится простым карандашом. После этого, используя уголок, выполняется соединение линий на торцевой части двери.

Высверливание отверстия вглубь полотна выполняется долотчатым сверлом. Отверстие необходимых размеров выбирается при помощи молотка и долота. Место под лицевую накладку выбирается стамеской.

Используя угольник выполняется разметка места расположения квадрата под дверные ручки и замочную скважину. После этого выполняется просверливание отверстий. Данная процедура выполняется поочередно с двух сторон полотна во избежание повреждения покрытия.

После подготовки и очистки от опилок всех монтажных отверстий выполняется установка замка в межкомнатную дверь и его закрепление накладкой при помощи саморезов. После установки ручек на квадраты с закреплением саморезами выполняется накладка декоративного кольца. Его установка производится через фланцевые отверстия.

Финальным этапом монтажа является установка ответной планки путем выборки стамеской углубления с высверливанием отверстия для язычка.

Ручка-замок кноб

Такой замок является одним из самых популярных. Подобная тенденция объясняется оригинальным внешним видом изделия и удобством использования. Однако не всегда ручка кноб оснащена замком. Изделие может иметь фиксатор поворотного типа с язычком-защелкой либо пружинный язычковый элемент без возможности фиксации.

Для осуществления монтажа необходимо высверливание отверстия соответствующего размера при помощи насадки «коронки».

Монтаж кноба

В большинстве случаев установка замка в межкомнатную дверь выполняется на уже навешенном дверном полотне. Конечно же, допустимо врезать замок и в снятую дверь, однако для установки ответной планки и вырезания отверстия под язычок необходим замер на закрепленном полотне. Это позволит эффективно сопоставить все элементы конструкции.

Стоит знать, что процедура врезки замковой системы подобного типа может осуществляться на любой удобной высоте дверного полотна. Однако при работе с каркасными дверями стоит выполнять врезку осторожно, дабы избежать повреждения полотна. Облегчает задачу установленный производителем брус для врезки ручки и замка, расположенный на расстоянии в 100 см от пола.

Для монтажа замка выполняется прорез 2 отверстий: в торцевой части для защелки и в полотне для размещения поворотной ручки изделия. Изначально необходимо выполнить разметку. Отступ от низа двери составляет 96,5 см. Отступ от торца полотна выполняется исходя из длины замочной защелки. В среднем этот показатель составляет 6-7 см. Точкой пересечения этих линий является центр отверстия под ручку кноб.

Просверливание отверстия в полотне выполняется в несколько этапов. После установки в дрель насадки «коронки» подходящего диаметра выполняется неполное просверливание с одной из сторон двери. Изначально в полотно можно завести насадку ориентировочно наполовину. После этого выполняется просверливание с обратной стороны. На этот раз высверливается сквозное отверстие. Такие меры необходимы для обеспечения целостности полотна и защиты от образования сколов.

После этого выполняется установка в электродрель насадки перьевого типа для работы по дереву. Сверление отверстия под защелку выполняется с торцевой части полотна после обязательного проведения разметки. Расширение отверстия до необходимого размера выполняется при помощи стамески.

В полученное таким образом отверстие вставляется защелка. Для выборки места под монтаж планки предварительно накладывается на торец сама деталь и обводится карандашом. В случае работы со шпонированной дверью необходимо аккуратно прорезать необходимый по форме слой покрытия. Для того, чтобы врезать замок в межкомнатную дверь, используется столярный нож. После выборки защелка закрепляется при помощи саморезов.

Для монтажа ручки кноб необходимо разобрать ее верхнюю часть и снять декоративное кольцо. Внешняя часть изделия, имеющая втулки под винты, прикладывается к подготовленному отверстию. С противоположной стороны полотна прикладывается внутренняя часть и обе половины соединяются винтами. После этих процедур выполняется накладка декоративного кольца. Установка ручки происходит путем нажатия до щелчка.

Ответная планка монтируется в месте упора язычка. Отверстие под него высверливается, а место для планки подготавливается стамеской. Планка закрепляется при помощи саморезов.

Дополнительные приспособления

В процессе использования врезного замка нередко в отверстие ответной планки, предназначающееся для удержания язычка, собирается пыль, а также образуются сколы в отверстии. Такие явления ухудшают работу механизма и конструкции межкомнатной двери в целом.

Во избежание таких последствий для ответной планки имеются специальные насадки-ячейки под язычковый элемент. В большинстве случаев такая ячейка выполнена из прочного пластика и монтируется под ответную планку.

o-dveryah.ru

Пошаговая инструкция по врезке замков в межкомнатную дверь

Приветствую Вас, друзья!

Спасибо, что читаете мой блог и сегодня я хочу поделиться с вами личным опытом по врезке замков в межкомнатные двери. Большинство межкомнатных дверей продаются без замков и их установка является дополнительной платной «опцией».

Как вы знаете друзья, я не сторонник переплачивать и считаю, что установить замок — защелку самостоятельно вполне по силам даже самым отчаянным рукожопам!
Весь процесс я покажу на примере МДФ дверей, которые являются самыми хрупкими и нежными(и дешевыми:).

К установке защелки необходимо приступать лишь после сборки дверной коробки и навески дверей на петли, ну и естественно после установки двери в проем.

Необходимый инструмент

  1. Молоток
  2. Шуруповерт или дрель
  3. Перьевое сверло ∅ 20мм
  4. Стамеска на 20 мм
  5. Карандаш
  6. Угольник (хотя вполне можно обойтись и без него)

Как вы можете видеть — инструмент вполне нехитрый и должен присутствовать практически у каждого рукожопика! Итак, если все имеется в наличии, то можно приступать!!!

Как правильно врезать замок вмежкомнатную дверь

Первым делом стоит определиться на какой высоте будет наш замок. Стандартная рекомендуемая высота — 965 мм, но я обычно делаю так, чтобы верхняя кромка замка была 1005 мм. Разница незначительная, но мне кажется, что так более удобно.

ВАЖНО ЗНАТЬ!

При разметке замка не стоит слишком сильно выходить за рекомендуемые размеры, так как в дверях МДФ имеется специальный дополнительный брус под установку замка. И если сильно отойти от нормы, то можно испортить дверь:(

После того, как отметили высоту замка — отбиваем угольком верхнюю кромку замка.

Прикладываем к боку двери защелку так, чтобы его верхняя часть совпала с отметкой и в том месте, где будет проходить крепление ручек ставим отметку.

Далее перьевой насадкой для дрели сверлим сквозное отверстие

Сначала пытался просверлить с помощью шуруповерта, но оказалось, что он немного не тянет и пришлось прибегнуть к помощи дрели.

ВАЖНО ЗНАТЬ!

Друзья, когда будете сверлить отверстие под врезку замков в межкомнатную дверь ни в коем случае не давите на сверло или коронку (если вы устанавливаете ручку — кноб). Все дело в том, что при сильном нажатии вы рискуете вырвать кусок двери в выходной стороне сверла, поэтому сверлить необходимо потихоньку, регулируя прижим.

Далее необходимо засверлить в торце двери непосредственно под сам замок. Для этого также применяем перьевое сверло ∅ 20 мм.

На следующем фото видно, что просверленное отверстие немного мало для замка.

Стамеской расширяем отверстие, дабы не расколоть дверь. Потихоньку пристукивая молотком — достигаем нужных размеров.

Трудимся в поте лица и вуаля…

Полученный результат меня устраивает — замок свободно заходит до конца.

Зафиксировав замок (можно сразу посадить на саморезы), необходимо острым обойным ножом предельно аккуратно обвести по контуру замок. Если сомневаетесь, то можно просто хорошо заточенным карандашом. Смысл всей этой операции в том, чтобы как можно максимально точнее утопить замок вровень с поверхностью двери.

Друзья, если немного зарукожопите, то ничего страшного. С каждой дверью опыта будет все больше и больше! После того, как наметили контур — необходимо стамеской выбрать деревяшку на глубину замка. Когда замок встал заподлицо его можно прикрепить саморезами.

ВАЖНО ЗНАТЬ!

Когда работаете стамеской — всегда держите ее так, как показано на рисунке выше. Если вы перевернете стамеску, то при ударе молотка наверняка выберете материала больше, что конечно можно исправить всякими подкладываниями щепок, но это уже «джамшутинг», а нам такого не «надь»!

Теперь можно переходить к монтажу ручек. Кстати, направляющая для дверных ручек должна быть смонтирована пазом вниз.

Кстати, немного слов о замке. Использовал замок фирмы EURO.

Не самый дорогой, но и не самый дешевый. В итоге пластиковая защелка не отработала даже один день — захлопнулась и оставила закрытыми жену с моим младшеньким. Пришлось залезть к ним в комнату через окно (благо — частный дом) и открывать защелку. На следующий день приобрел замки PALLIDUM — никаких проблем.

Одеваем дверные ручки на направляющие и при помощи шуруповерта прикручиваем каждую на три самореза.

Как мы помним — направляющая установлена пазом вниз. Делалось это для того, чтобы шпилька, которая держит непосредственно саму ручку хорошо ее закрепила.

Дверные ручки установлены.

Навинчиваем на них декоративные кольца и переходим к врезке ответной планки.

Как правильно врезать ответную планку замка межкомнатной двери

Закрываем дверь и делаем отметки по месту соприкосновения язычка замка и дверной коробки.

Прикладываем ответную планку и также как и саму защелку обводим. Здесь я воспользовался карандашом.

Повторяем все операции:

  1. Перьевым сверлом высверливаем дырку под язычок замка.
  2. Стамеской доводим отверстие до идеала.
  3. Аккуратно снимаем слой для того, чтобы утопить планку. Учитывайте тот момент, что дверная коробка МДФ — это «галимый» картон и вам придется немного попотеть, чтобы не «косяконуть».

И вот результат.

Крепим планку и замок готов.

При закрытии/открытии замка дверь должна закрывать легко. Если при открытии другой двери создается сквозняк и дверь как бы вибрирует в пазу, то вам необходимо подтянуть язычок, который расположен в ответной планке.

Ну вот и все, друзья. Надеюсь я смог дать ответ на вопрос:»Как врезать замок в межкомнатную дверь».

Теперь можно приступать к монтажу откосов и финальным шагом является установка обналичников.

Спасибо за внимание!

rukozhopim.ru

Как вставить замок в межкомнатную дверь

Врезка замка в межкомнатную дверь своими руками

Андрей

Всем привет! При необходимости установить ручку – защелку на новую межкомнатную дверь или врезать в нее полноценный замок, вы можете сэкономить на вызове мастера, если имеете базовые навыки работы с инструментами. Главное соблюдать предписанную последовательность действий и работать крайне аккуратно, чтобы не испортить внешний вид двери. А как врезать замок в межкомнатную дверь правильно, мы и поговорим в данной статье.

Инструменты и материалы

Для врезки замка нам необходимо подготовить следующий инструмент:

  • рулетку, карандаш и столярный угольник;
  • отвертки или шуруповерт с набором бит;
  • электродрель, сверла по дереву (6 мм и перьевое) + подходящие коронки двух размеров;
  • стамеску и молоток;
  • долото или ручной фрезер.

Обратите внимание. в продаже есть специальные наборы для врезки замков, куда входят подходящие по размерам сверла и коронки.

Подготовительный этап

Технология установки зависит от конфигурации выбранного замка. Проще всего врезать ручку – защелку, под компактный механизм которой нетрудно высверлить отверстие подходящего диаметра. Врезка замка с ручкой и личинкой (либо поворотным фиксатором) – более сложный процесс, поскольку придется потрудиться над гнездом в торце двери и выполнить два отверстия в полотне – под ручку и личинку.

До того, как врезать замок в новую дверь без фурнитуры, важно правильно определить высоту установки ручки. Если дверь изготовлена из дерева, никаких технических ограничений нет, выбрать можно любую удобную высоту. Каркасная дверь более капризна: чтобы не повредить конструкцию, ручку следует монтировать в месте расположения поперечного бруса, который, обычно располагается на высоте 90 – 100 см от нижнего края полотна.

Как правило, замок врезается в уже навешанное дверное полотно, но можно это сделать и заранее, до монтажа дверной системы. Если гнездо для замка предполагается вырезать при помощи ручного электрического фрезера, дверное полотно следует надежно зафиксировать в горизонтальном положении обрабатываемым торцом вверх.

Врезка ручки – защелки

Сначала рассмотрим, как установить ручку – защелку. В первую очередь следует выполнить разметку. Определившись с высотой расположения ручки, наложите механизм замка на полотно двери вровень с краем, обведите его, отметьте карандашом место, где находится проушина – именно там потребуется просверлить отверстие под штырь ручки.

Горизонтальные линии контура замка на полотне при помощи столярного угольника необходимо перенести на торец двери. При помощи рулетки найдите середины горизонтальных линий на торце и проведите карандашом вертикальную черту. Середина этой оси является центром будущего отверстия под механизм замка. Можно поступить проще и приложив сам механизм двери отметить точку расположения ручек.

Выполнив разметку, просверлите в полотне двери отверстие под ручку при помощи коронки, надетой на сверло диаметром 6 мм.

Важно! Что – бы избежать появления сколов и других повреждений декоративного слоя, выполняется сверление коронкой с двух сторон. Когда конец направляющего сверла пройдет полотно насквозь, а коронка углубится примерно на половину толщины полотна, начните сверлить с другой стороны двери, вставив сверло в проделанное отверстие. Размер коронки подбирается таким образом, чтобы ничто не мешало механизму замка нормально функционировать, при этом отверстие должно быть полностью закрыто декоративными накладками ручки – защелки.

В торце двери отверстие под защелку высверливается перьевым сверлом подходящего размера или небольшой коронкой. При необходимости выемку можно расширить стамеской.

Затем в отверстие в торце следует вставить механизм защелки и обвести контур планки. Она должна устанавливаться заподлицо с поверхностью, поэтому под нее придется выполнить углубление при помощи стамески. У шпонированной двери в отмеченном месте предварительно снимается слой шпона.

Далее выполняется монтаж ручки – защелки. Механизм вставляется в отверстие и крепится к торцу штатным крепежом при помощи отвертки или шуруповерта. Ручку следует размонтировать согласно схеме, приложенной производителем.

Обратите внимание на расположение язычка защелки и ручки, на которой предусмотрена кнопка закрывания двери. Установив декоративные накладки, проденьте штырь через отверстие в механизме защелки и закрепите ручки, стянув их винтами (в некоторых случаях под стягивающие винты требуется просверлить дополнительные отверстия). Убедитесь, что замок – защелка функционирует исправно.

На завершающем этапе на дверной раме устанавливается ответная планка для фиксации язычка защелки. Аккуратно прикрыв дверь с выставленной защелкой, отметьте место под отверстие. При помощи стамески выполните углубление, приложите и обведите контур ответной планки – под нее также потребуется сделать выборку, чтобы установить заподлицо. Закрепите планку штатными саморезами.

Врезка механизма с “личинкой”

Установка дверного замка с “личинкой” выполняется по той же схеме. Выполнив разметку на торце, при помощи подходящего по размеру перьевого сверла следует выполнить вертикальный ряд отверстий с минимальным шагом друг от друга.

Используя долото, уберите перемычки, подготовьте аккуратное гнездо требуемого размера. В полотне двери (сверлится коронкой с двух сторон) выполните отверстия под ручку и личинку (либо поворотный ключ) замка. Далее при помощи стамески выполняется выборка под планку замка, устанавливается механизм и ручки, монтируется обратная планка.

Если у вас есть навык работы ручным фрезером, гнезда и выборку под планки можно выполнить этим инструментом, получив идеально ровные углубления. Работать стамеской и долотом необходимо крайне осторожно, особенно вырезая закругления, чтобы дверь с замком выглядела эстетично.

Видео по теме “Врезка замка в межкомнатную дверь своими руками”:

Межкомнатные двери устанавливаются для визуального разделения пространства квартиры либо частного дома. Как правило, в жилых помещениях их не оборудуют замками. Но иногда появляется необходимость врезать замок в дверь. Такая ситуация возникает, если вы хотите отдохнуть в уединении либо надо обезопасить ценные вещи от маленьких детей.

Виды замков для внутренних дверей

Замок кноб В первую очередь рекомендуется обращать внимание на внешний вид замка. Большей популярностью пользуются модели врезного типа с ручкой. В межкомнатные двери устанавливаются замки двух видов:

  • Шарообразной формы – кнобы. Снабжаются обычным нажимным механизмом типа язычок либо односторонним поворотным фиксатором защелкой.
  • На розетке – в основном оборудуются замком под ключ с нажимной ручкой.

Особенности выбора запирающего устройства

Перед приобретением дверного замка специалисты рекомендуют обратить внимание на материал, из которого изготовлена дверь. В деревянную классическую конструкцию врезка дверных замков доступна в различном удобном месте. Но если межкомнатные двери изготовлены из МДФ, то установка запирающего механизма возможна только на высоте около 1 метра. Именно в этом месте устанавливается специальный деревянный брус для врезки дверных замков.

Так же ширина торца полотна должна быть больше 40 мм. При меньшем размере врезать замок в деревянную дверь практически не возможно.

Особенности установки

Диаметр врезки для замка Грамотная врезка замка в дверь условно состоит из нескольких операций:

  1. Выполнение замеров и разметки.
  2. Используя перьевые сверла и специальную коронку по дереву, высверливаем нужные отверстия.
  3. С помощью стамески подгонка необходимых посадочных размеров.
  4. Установка и фиксация замка.
  5. Монтаж ручки.
  6. Установка запорной планки.

Необходимый инструмент

Врезка замков в межкомнатные двери выполняется с использованием следующего инструмента:

  • Ручной электродрели.
  • Перьевые сверла.
  • Отвертки.
  • Коронки по дереву.
  • Стамески либо долота.
  • Столярный угольник.
  • Рулетка.
  • Карандаш либо тонкий маркер.

Установка запирающего механизма с ключом и ручкой

Легко врезать замок в деревянную дверь можно, если есть небольшие навыки работы с ручным инструментом.

Врезка и установка замка

  1. Устанавливаем двери на ребро и жестко фиксируем их в этом положении.
  2. На торце полотна на расстоянии около 80-90 см от нижней части ставим метку края крепежной планки дверного замка.
  3. Прикладываем ее к торцу и аккуратно обводим контур.
  4. Внутри этого контура размечаем отверстие под заход корпуса дверного замка.
  5. Используя электродрель и перьевые сверла, просверливает несколько отверстий глубиной равной длине корпуса. Диаметр сверла нужно взять немного больше толщины корпуса запирающего механизма. Этот зазор позволит легко без усилий вставить его.
  6. С помощь стамески либо долота удаляем перемычки между отверстиями, предав отверстию прямоугольную форму необходимых размеров.
  7. Используя стамеску, по контуру прижимной планки снимаем слой древесины глубиной на ее толщину. Стандартно ее толщина составляет около 3 мм.
  8. Приложив замок к полотну двери и отмечаем места под ручку и сердечник.
  9. Используя перьевые сверла, просверливаем сквозные отверстия на полотне. Учитывая контур сердечника, под него делаем несколько отверстий меньшим диаметром.
  10. Вставляем замок и фиксируем его на торце двери с помощью саморезов и крепежной планки.
  11. Устанавливаем сердечник дверного замка и закрепляем его через специальное отверстие на крепежной планке.
  12. Вставляем прямоугольный штырь для фиксации ручек.
  13. Надеваем на него декоративные планки.
  14. Используя саморезы, фиксируем их с двух сторон на полотно двери.
  15. Закрепляем ручки на штырь.

Таким образом выполняется врезка замка в деревянную межкомнатную дверь самостоятельно.

Осталось на коробке межкомнатной двери установить планку для фиксации язычка замка.

  1. Навешиваем полотно на петли.
  2. Мелом либо зубной пастой обрабатываем язычок.
  3. Закрываем дверь и с усилием поворачиваем замок. Паста или мел должны оставить метку на коробке двери.
  4. Используя дрель и перьевые сверла, делаем отверстия, где будет прятаться язычки замка и ручки. Глубина их должна быть немного больше длины ригелей.
  5. Прикладываем фиксирующую планку к коробке и аккуратно очерчиваем ее контур.
  6. С помощью стамески снимаем слой глубиной около 3 мм. Именно такая ее толщина.
  7. Устанавливаем планку на место и саморезами фиксируем ее.
  8. Закрываем двери и проверяем работу замка и ручки.

Если вам удалось правильно врезать замок в межкомнатную дверь, тогда замыкание двери будет происходить плавно без заеданий.

Установка замка кноб

Врезка дверного замка типа кноб выполняется в следующей последовательности.

Установка рамка кноб

  1. Отмеряем от низа полотна 960 мм. От торца двери отмечаем длину защелки запирающего механизма. Этот размер колеблется в интервале 70-60 мм. В точке пересечения этих размеров будет находиться центр будущего замка.
  2. Используя специальную коронку по дереву, сверлим отверстие в полотне двери. Желательно сверление выполнять с двух сторон. Это предотвратит возможные сколы на полотне.
  3. Размечаем положение язычка на торце двери.
  4. С помощью перьевого сверла просверливаем отверстие для защелки.
  5. Вставляем замок в получившиеся отверстие и аккуратно обводим контур планки защелки.
  6. Используя стамеску, делаем выборку на глубину около 3 мм.
  7. Саморезами закрепляем защелку.
  8. Разобрав внутреннюю часть запирающего механизма, снимаем декоративное кольцо.
  9. Вставляем замок в полотно и стягиваем его две половинки винтами.
  10. Устанавливаем внутреннюю ручку и декоративное кольцо. Для этого нажимаем ее до щелчка.

Устанавливаем планку для фиксации ригеля запирающего механизма.

  1. Навешиваем полотно на место.
  2. С помощью обычного мела или зубной пасты оставляем метку на коробке, поворачивая с усилием механизм.
  3. Используя перьевые сверла и ручную дрель, засверливаем отверстие глубиной немного больше длины ригеля.
  4. Прикладываем планку к коробке и аккуратно размечаем ее контур.
  5. Используя стамеску, снимаем слой глубиной около 3 мм. Именно такая ее толщина.
  6. Устанавливаем планку на место и саморезами фиксируем ее.
  7. Проверяем работу замка.

Вот так легко можно врезать замок в межкомнатную дверь самостоятельно.

Похожие новости

Комментарии (0)

Автор: ripper1983 Рубрика: Ремонт 2 комментария

Как врезать замок в межкомнатную дверь

П риветствую Вас, друзья!

С пасибо, что читаете мой блог и сегодня я хочу поделиться с вами личным опытом по врезке замков в межкомнатные двери. Большинство межкомнатных дверей продаются без замков и их установка является дополнительной платной «опцией».

К ак вы знаете друзья, я не сторонник переплачивать и считаю, что установить замок — защелку самостоятельно вполне по силам даже самым отчаянным рукожопам!
В есь процесс я покажу на примере МДФ дверей, которые являются самыми хрупкими и нежными(и дешевыми:).

К установке защелки необходимо приступать лишь после сборки дверной коробки и навески дверей на петли, ну и естественно после установки двери в проем.

К ак вы можете видеть — инструмент вполне нехитрый и должен присутствовать практически у каждого рукожопика! Итак, если все имеется в наличии, то можно приступать.

Как правильно врезать замок вмежкомнатную дверь

П ервым делом стоит определиться на какой высоте будет наш замок. Стандартная рекомендуемая высота — 965 мм, но я обычно делаю так, чтобы верхняя кромка замка была 1005 мм. Разница незначительная, но мне кажется, что так более удобно.

При разметке замка не стоит слишком сильно выходить за рекомендуемые размеры, так как в дверях МДФ имеется специальный дополнительный брус под установку замка. И если сильно отойти от нормы, то можно испортить дверь:(

П осле того, как отметили высоту замка — отбиваем угольком верхнюю кромку замка.

П рикладываем к боку двери защелку так, чтобы его верхняя часть совпала с отметкой и в том месте, где будет проходить крепление ручек ставим отметку.

Д алее перьевой насадкой для дрели сверлим сквозное отверстие

С начала пытался просверлить с помощью шуруповерта, но оказалось, что он немного не тянет и пришлось прибегнуть к помощи дрели.

Друзья, когда будете сверлить отверстие под врезку замков в межкомнатную дверь ни в коем случае не давите на сверло или коронку (если вы устанавливаете ручку — кноб). Все дело в том, что при сильном нажатии вы рискуете вырвать кусок двери в выходной стороне сверла, поэтому сверлить необходимо потихоньку, регулируя прижим.

Д алее необходимо засверлить в торце двери непосредственно под сам замок. Для этого также применяем перьевое сверло ∅ 20 мм.

Н а следующем фото видно, что просверленное отверстие немного мало для замка.

Стамеской расширяем отверстие, дабы не расколоть дверь. Потихоньку пристукивая молотком — достигаем нужных размеров.

Т рудимся в поте лица и вуаля…

П олученный результат меня устраивает — замок свободно заходит до конца.

З афиксировав замок (можно сразу посадить на саморезы), необходимо острым обойным ножом предельно аккуратно обвести по контуру замок. Если сомневаетесь, то можно просто хорошо заточенным карандашом. Смысл всей этой операции в том, чтобы как можно максимально точнее утопить замок вровень с поверхностью двери.

Д рузья, если немного зарукожопите, то ничего страшного. С каждой дверью опыта будет все больше и больше! После того, как наметили контур — необходимо стамеской выбрать деревяшку на глубину замка. Когда замок встал заподлицо его можно прикрепить саморезами.

Когда работаете стамеской — всегда держите ее так, как показано на рисунке выше. Если вы перевернете стамеску, то при ударе молотка наверняка выберете материала больше, что конечно можно исправить всякими подкладываниями щепок, но это уже «джамшутинг», а нам такого не «надь»!

Т еперь можно переходить к монтажу ручек. Кстати, направляющая для дверных ручек должна быть смонтирована пазом вниз.

К стати, немного слов о замке. Использовал замок фирмы EURO.

Н е самый дорогой, но и не самый дешевый. В итоге пластиковая защелка не отработала даже один день — захлопнулась и оставила закрытыми жену с моим младшеньким. Пришлось залезть к ним в комнату через окно (благо — частный дом) и открывать защелку. На следующий день приобрел замки PALLIDUM — никаких проблем.

О деваем дверные ручки на направляющие и при помощи шуруповерта прикручиваем каждую на три самореза.

К ак мы помним — направляющая установлена пазом вниз. Делалось это для того, чтобы шпилька, которая держит непосредственно саму ручку хорошо ее закрепила.

Д верные ручки установлены.

Н авинчиваем на них декоративные кольца и переходим к врезке ответной планки.

Как правильно врезать ответную планку замка межкомнатной двери

З акрываем дверь и делаем отметки по месту соприкосновения язычка замка и дверной коробки.

П рикладываем ответную планку и также как и саму защелку обводим. Здесь я воспользовался карандашом.

П овторяем все операции:

  1. Перьевым сверлом высверливаем дырку под язычок замка.
  2. Стамеской доводим отверстие до идеала.
  3. Аккуратно снимаем слой для того, чтобы утопить планку. Учитывайте тот момент, что дверная коробка МДФ — это «галимый» картон и вам придется немного попотеть, чтобы не «косяконуть».

К репим планку и замок готов.

П ри закрытии/открытии замка дверь должна закрывать легко. Если при открытии другой двери создается сквозняк и дверь как бы вибрирует в пазу, то вам необходимо подтянуть язычок, который расположен в ответной планке.

Н у вот и все, друзья. Надеюсь я смог дать ответ на вопрос:»Как врезать замок в межкомнатную дверь «.

Т еперь можно приступать к монтажу откосов и финальным шагом является установка обналичников.

С пасибо за внимание!

Источники: http://postroju-dom.ru/stroitelnye-sovety/189-vrezka-zamka-v-mezhkomnatnuyu-dver-svoimi-rukami, http://stroi-x.com/remont/okna-dveri/482-kak-gramotno-vstavit-zamok-v-mezhkomnatnuyu-dver.html, http://rukozhopim.ru/remont/kak-vrezat-zamok-v-mezhkomnatnuyu-dver/

remontonly.ru
