Современные стеклянные блоки для стен — предел красоты и совершенства!

Стекло – эффективный материал для декора помещений. В прошлые времена наши квартиры украшали шкафы со стеклянной посудой (рюмками, бокалами, вазами).

Сегодня такое украшение считается устаревшим, хотя стекло не потеряло своей актуальности в интерьере. Его используют для изготовления стеклянных стен, перегородок, ширм.

Стеклянные блоки из прошлого

Стеклянные блоки для стен пришли к нам уже давно. Сегодня во многих школах, больницах, на заводах, фабриках, в цехах, на пролетах лестничных площадок можно встретить стены, выполненные из слегка зеленоватых или синеватых стеклянных кирпичиков отечественного производства. Конструкции отделяли помещения и считались неплохой защитой от шума. Выложенные в конце прошлого века, они сохранили свой первозданный вид до наших дней.

ЧИТАТЬ ПО ТЕМЕ:
Стеклянные стены в доме — выбирай практичный и стильный дизайн!

Что такое стеклянные блоки, их размеры и метод крепления

Стеклоблоки – пустотелые кирпичики с толщиной стенок 6-8 мм. Их размеры чаще всего — 200х200х100. Передовые европейские производители изготавливают стеклоблоки других размеров. Скрепленные между собой цементным раствором или специальным клеем (фото 1), они создают практичные и изысканные композиции, которые успешно применяются в общественных заведениях и в жилых помещениях. Выполнить монтаж блоков из стекла на цементно-клеевой состав сможет каждый человек, который умеет укладывать керамическую плитку. Кроме клеевого монтажа, можно вставлять кирпичики из стекла в готовый алюминиевый профиль (фото 2). Такой монтаж – еще проще, чем клеевой.

Стеклянные блоки современных производителей

Современные стеклянные блоки для стен кардинально отличаются от тех, что были раньше. Они – значительно красивее, надежнее, прочнее, совершеннее. При сильном ударе, они могут рассыпаться. При этом осколки разлетаются так, что человек не может ими пораниться.

Цветовое оформление

– очень разнообразное (фото 3-8): однотонное, плавно переходящее с одного окраса на другой, третий… Стекло блоков может быть прозрачным и матовым. Внутри могут находиться ракушки, сухие водоросли, кофейные зерна и другие элементы декора (фото 7). Текстура современных стеклоблоков довольно разнообразная: «Сетка», «Кристал», «Калейдоскоп», «Диагональ», «Волна», «Кирпич», «Капля» и др.

Фото 1 — Монтаж стены из стеклоблоков

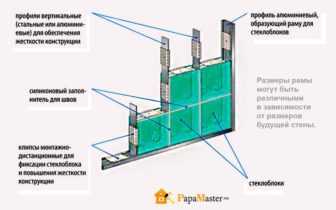

Фото 2 — Монтаж стеклянных блоков с использованием алюминиевого профиля

Фото 3 — Различные виды прозрачных блоков

Фото 4 — Разнообразие цвета и формы материала



По форме блоки производятся квадратные, прямоугольные, закругленные. Кроме того, угловые (фото 5) и завершающие (фото 6). Все стеклоблоки наделены защитными и теплоизолирующими характеристиками, с ними помещение становится шире и светлее. Современные интерьеры с применением стеклоблоков выглядят просто шикарно.

Преимущества стеклянных блоков

Современные стеклянные блоки для стен отличаются:

• размерами, формой;
• внешним видом и качеством материала;
• прочностью;
• безопасностью;
• эстетичностью;
• широким цветовым оформлением;
• теплоизолирующими свойствами;
• шумопоглощением;
• разнообразием вариантов применения;
• легкостью в уходе;
• экологичностью;
• огнестойкостью;
• влагостойкостью;
• длительностью использования;
• брендом производителя;
• ценой.

Из современных стеклянных кирпичиков можно изготовить прямые и радиусные конструкции разного дизайна, которые выполняют несколько функций (защиты от холодного воздуха, шума, брызг воды, изолирования помещений, эстетичности). Мы подготовили подборку фотографий, которые могут стать для вас образцом для подражания или воплощения своей идеи.

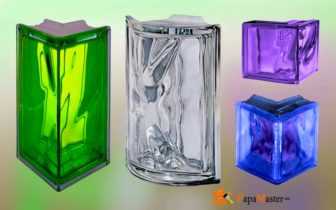

Фото 5 — Угловые элементы

Фото 6 — Завершающие и торцевые элементы

Фото 7 — Стекло с декоративными элементами

Фото 8 — Цветовое разнообразие



Какие помещения можно оформить стеклянными блоками для стен?

Благодаря отличным эксплуатационным, гигиеническим и эстетическим свойствам, блочный прозрачный материал находят свое применение в различных помещениях.

1. Очень красиво смотрятся современные блоки в саунах, бассейнах, ванных комнатах. Здесь используются однотонные и цветные сегменты, удачно применяемые вместо окон, ограждений, элементов декорирования. Благодаря водостойкости, теплоизоляции и легкости ухода, они получили в таких местах самое широкое применение.
2. Гармонично выглядят прозрачные блочные конструкции в учреждениях образования, здравоохранения, пансионатах, домах отдыха, на курортах, в гостиницах. Дизайнеры предлагают оформить таким материалом ресепшн, холл, переходы, коридоры, лестничные пролеты, арки, беседки. Простые или рифленые блочные конструкции используют в манипуляционных и процедурных кабинетах, реанимационных отсеках, родильных залах. Сквозь прозрачные стеклоблоки видно очертание человека, но что он делает конкретно – сказать нельзя.
3. Живописно выполненный дизайн из прозрачных блочных стройматериалов подходит для современных жилых комнат, прихожих, коридоров, санузла. Он украшает комнату, делает ее просторнее и наряднее.

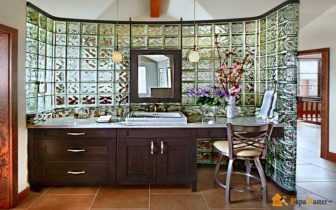

Фото 9 — Материал в интерьере кухни

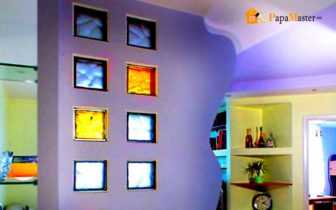

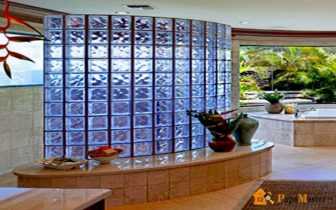

Фото 10 — Стена из стеклоблоков

Фото 11 — Оформление спальни

Фото 12 — Стекло в дизайне гостиной



ЧИТАТЬ ПО ТЕМЕ:
Современное зонирование гостиной и спальни с учетом советов дизайнеров

Вывод

Просмотрите художественное оформление помещений стеклянными элементами из нашей фотоподборки. Оцените, как будут смотреться они в вашей квартире. Можете что-то изменить, скомбинировать, позаимствовав из фотографий.

papamaster.su

ГОСТ 9272-75 «Блоки стеклянные пустотелые»

ГОСТ 9272-75 Стр. 11

знака предприятия-изготовителя или его краткого наименования и изображение государственного Знака качества по ГОСТ 1.9-67 для блоков, которым в установленном порядке присвоен государственный Знак качества.

5.2.    Предприятие-изготовитель должно гарантировать соответствие блоков требованиям настоящего стандарта и сопровождать каждую партию блоков паспортом, в котором указывают:

а)    наименование организации, в системе которой находится предприятие-изготовитель;

б)    наименование и адрес предприятия-изготовителя;

в)    наименование, цвет и условное обозначение изделий;

г)    количество изделий;

д)    результаты физико-механических испытаний;

е)    номер партии и дату изготовления:

ж)    номер упаковщика;

з)    обозначение настоящего стандарта;

и)    изображение государственного Знака качества по ГОСТ

1.9— 67 для блоков, которым он присвоен.

5.3.    Транспортирование блоков производят в пакетах-поддонах и контейнерах любым видом транспорта.

В каждый пакет-поддон и контейнер должен быть вложен ярлык, на котором указывают:

а)    наименование организации, в системе которой находится предприятие-изготовитель;

б)    наименование и адрес предприятия-изготовителя;

в)    наименование, цвет и условное обозначение изделии;

г)    количество изделий;

д)    номер партии и дату изготовления;

е)    номер упаковщика;

ж)    обозначение настоящего стандарта;

з)    изображение государственного Знака качества по ГОСТ

1.9— 67 для блоков, которым он присвоен.

Допускается транспортирование блоков в железнодорожных вагонах без пакетов-поддонов и контейнеров.

При транспортировании блоки должны быть уложены на торец рядами.

При транспортировании в железнодорожных вагонах высота загрузки не должна превышать 1,5 м.

При транспортировании в пакетах-поддонах каждый горизонтальный ряд блоков должен быть переложен гофрироваккьгм картоном марки Т по ГОСТ 7376-55.

При транспортировании в контейнерах или железнодорожных вагонах горизонтальные и вертикальные ряды блоков должны быть переложены упаковочным материалом (гофрированным картоном, бумагой, древесной стружкой и др.).

stroysvoimirukami.ru

ГОСТ 9272-59: Блоки стеклянные пустотелые

Издание официальное

СССР ГОСУДАРСТВЕННЫЙ СТАНДАРТ ГОСТ 9272—59 Государственный кпмитят пилиIСI Совета Министров Союза ССР БЛОКИ СТЕКЛЯННЫЕ ПУСТОТЕЛЫЕ по делам Hollow glass blocks строительства Группа Ж16

I. ОПРЕДЕЛЕНИЕ И НАЗНАЧЕНИЕ

1. Настоящий стандарт распространяется на пустотелые стеклянные сварные блоки.

Несоблюдение стандарта преследуется по закону

Перепечатка воспрещена

Стеклянные блоки предназначаются для заполнения световых проемов в наружных ограждениях и в покрытиях, а также для устройства внутренних перегородок в зданиях различного назначения.

II ТЕХНИЧЕСКИЕ УСЛОВИЯ

2. По виду и размерам стеклянные пустотелые блоки должны соответствовать требованиям, указанным в табл. 1 и на чертеже.

Таблица 1

Вид блоков Марка Размеры (высотах Хширина X Хтолщина) мм Допускаемые отклонения от размеров мм Вес одного блока кг Квадрат БК 98 194X194X98 ±2 2,7 ±0,1 ные БК 60 194X194X60 ±2 2,1 ±0,1 Прямо угольные (полубло- ки) БП 98 194X94X98 ±2 1,6+0,1 Угловые БУ 98 194x209X98 По высоте и толщине ±2, по ширине ±3 2,2±0,1

Внесен Государственным научно-исследовательским институтом стекла (ГИС) и Академией строительства и архитектуры СССР

Срок введения 1/IV 1960 г.

Утвержден Государственным комитетом Совета Министров СССР по делам строительства _ 19/Х    1959    г.

Квадратные блоки марки Б К 98

Квадратные блоки марки БК 60

Прямоугольные блоки марки БП 98

Угловые блоки марки БУ 98

3.    Блоки марок БК98, БП98 и БК60 разделяются на светорассеивающие и светопрозрачные, блоки марки БУ98 выпускаются только светорассеивающие.

По специальному заказу потребителя допускается изготовление двухкамерных светорассеивающих блоков марок БК98 и БП98.

Изделия всех видов могут изготовляться из бесцветного и цветного стекла.

Примечание. Блоки светопрозрачные, двухкамерные и блоки

из цветного стекла должны изготовляться с 1 января 1962 г.

4.    В блоках, изготовляемых из бесцветного стекла, допускаются слабые желтоватый, голубоватый или зеленоватый оттенки, при условии, что эти оттенки не снижают светопропускания, установленного п. 10 настоящего стандарта.

5.    Внутренние поверхности лицевых стенок светорассеивающих и двухкамерных блоков должны быть рифлеными.

Внутренние поверхности лицевых стенок светопрозрачных блоков, а также наружные поверхности лицевых стенок изделий всех видов должны быть гладкими.

6.    Толщина лицевых стенок светопрозрачных и светорассеивающих блоков (по впадине между рифлями) должна быть не менее 8 мм. Высота рифлей должна быть 1,5—2 мм.

7.    Лицевые поверхности квадратных и прямоугольных блоков должны быть плоскими; кривизна (вогнутость или выпуклость) этих поверхностей допускается не более 2 мм.

8.    Торцовые поверхности блоков должны быть равномерно покрыты светлой экранирующей обмазкой, присыпанной кварцевым песком.

9.    Сварной шов должен быть герметичным и не должен выходить за внешние габариты блока.

10.    Светопропускание светорассеивающих блоков должно быть не менее 65%, светопрозрачных — не менее 75%, двухкамерных — не менее 55%. Светопропускание блоков из цветного стекла устанавливается в каждом случае особо, в зависимости от окраски, согласованной с заказчиком.

11.    Блоки должны быть отожжены. Величина остаточных напряжений при испытании в поляризованном свете согласно п. 30 настоящего стандарта, не должна превышать 100 ммк/см.

12.    По механической прочности блоки должны соответствовать следующим требованиям:

а)    предел прочности при сжатии — не менее 40 кГ[см²\

б)    сопротивление ударному воздействию—не менее 8 кГ * см.

13.    По термостойкости блоки должны выдерживать без признаков разрушения резкий перепад температур не менее 30° при испытании образцов согласно п. 31 настоящего стандарта, что гарантирует сохранность изделий при нагревании блоков с одной стороны до 30° и охлаждении с другой стороны до минус 50°.

14.    Стеклоблоки должны быть водоустойчивыми, и потери при выщелачивании при испытании должны быть в пределах 0,87—1,44 мг ЫагО, согласно п. 32 настоящего стандарта.

15.    По показателям внешнего вида блоки должны отвечать требованиям, указанным в табл. 2.

Таблица 2

Наименование показателей Норма Инородные неразрушающие включения—непроваренные частицы шихты, закристаллизовавшиеся частицы стекла (РУ*) Допускаются оплавленные размером до 2 мм не более 3 шт. в блоке Инородные разрушающие включения из неразваренных частиц огнеупорных материалов Не допускаются Пузыри Допускаются размером до 5 мм не более 3 шт. на площади.-* 1 дм3 поверхности блока Мошка (пузырьки размером до 0,8 мм) Допускается в несосредоточенном виде Свиль Допускается мало заметная в проходящем свете След отрега ножниц Допускается на боковой поверхности блока. На лицевой стороне допускается, если след находится на расстоянии не более 30 мм от края Царапины Допускаются длиной до 2 см не более 2 шт. на лицевой поверхности Посечки Не допускаются

Продолжение

Наименование показателей Норма Сколы Допускаются глубиной до 2 мм и длиной до 10 мм не более одного на ребро Смещение половинок Допускается, если оно не вы ходит за пределы установленных отклонений от линейных размеров Кованость лицевой поверх Допускается слабо заметная ности

III. ПРАВИЛА ПРИЕМКИ

16.    Блоки должны быть приняты отделом технического контроля (ОТК) завода-изготовителя. Завод-изготовитель обязан гарантировать соответствие всех выпускаемых блоков требованиям настоящего стандарта.

17.    Поставка блоков производится по слецификации потребителя. Размер партии устанавливается соглашением сторон.

18.    Каждую партию изделий, отгружаемых потребителю, завод-изготовитель обязан снабдить документом, удостоверяющим их качество и соответствие требованиям настоящего стандарта, и включающим: наименование организации, в систему которой входит завод-изготовитель; наименование завода-изготовителя и его адрес; марку и количество блоков в партии; номер и дату выдачи документа; номер настоящего стандарта.

19.    Потребитель имеет право производить контрольную проверку качества продукции и соответствия ее требованиям настоящего стандарта, соблюдая при этом указанные правила отбора образцов и методы их испытаний.

20.    При контрольной проверке формы, размеров и показателей внешнего вида изделий потребитель отбирает от каждой партии образцы в количестве до 10%. Все отобранные образцы подвергают поштучно внешнему осмотру и обмерам для проверки соответствия их требованиям настоящего стандарта.

21.    При удовлетворительных результатах внешнего осмотра и обмеров из указанных в п. 20 блоков отбирают по указанию приемщика половину образцов, составляющих 5% данной партии, из которых 1 % изделий подвергают испытанию на свето-пропускание, 2% —на механическую прочность, 1% — на тер-

мостойкость и 1 % — на водоустойчивость стекла (герметичность шва потребителем не проверяется; это испытание производится заводом в процессе изготовления блоков до нанесения обмазки).

22. При неудовлетворительных результатах контрольной проверки из этой же партии отбирают удвоенное количество образцов, которые подвергают вторичным испытаниям по невыдержавшим при первой приемке показателям. В случае несоответствия результатов повторных испытаний требованиям настоящего стандарта хотя бы по одному показателю, данная партия стеклянных блоков приемке не подлежит.

IV. МЕТОДЫ ИСПЫТАНИЙ

23.    Проверку формы и размеров блоков производят металлическими измерительными инструментами и шаблонами.

24.    Проверку наименьшей толщины лицевых стенок блоков производят микрометром или другим точным измерительным инструментом.

25.    Кривизну лицевых поверхностей изделий определяют измерением щупом наибольшего просвета, образующегося при наложении поверочной линейки на лицевые поверхности блока, уложенного на гладкую и ровную горизонтальную поверхность.

26.    Проверку по показателям внешнего вида производят невооруженным глазом, путем осмотра в проходящем свете блока, поставленного вертикально на расстоянии одного метра от наблюдателя на высоте, при которой глаза наблюдателя находятся на уровне середины блока. Осмотр блока должен производиться при рассеянном (диффузном) освещении.

В спорных случаях характер обнаруженных в стекле инородных включений определяют лабораторным путем.

27.    Измерение светопропускания производят в светомерном шаре с помощью селенового фотоэлемента с корригирующим светофильтром, согласно указаниям раздела III ГОСТ 111-54 «Стекло оконное листовое».

Светопропускание в процентах выражается отношением (умноженным на 100) величины светового потока, проходящего через блок, к величине светового потока, падающего на блок.

28.    Испытание на сжатие производят на прессе. Блоки испытывают в вертикальном положении с торцами, выровненными цементным тестом. Разрушающая нагрузка определяется как отношение разрушающего усилия к полной площади торцовой поверхности стеклоблока.

29.    Испытание на сопротивление ударному воздействию производят с помощью стального шара весом 0,12—0,15 кг. Стеклянный блок укладывают лицевой поверхностью на две деревянные опорные призмы, углубленные в сухой песок до вершины грани. Прочность блока на ударное воздействие определяют работой в кГ.см, произведенной падающим шаром в момент растрескивания лицевой поверхности испытываемых образцов.

30.    Качество отжига определяют методом сравнения величин остаточных напряжений, измеряемых в полярископе с помощью анизотропного клина или другого соответствующего компенсатора.

Метод сравнения основан на сопоставлении интерференционной окраски, наблюдаемой при просмотре блока в поляризованном свете, с окраской различных участков клина.

При измерениях в полярископе предварительно устанавливают главные направления, в которых напряжения не обнаруживаются, после чего исследуемый блок поворачивается в поляризованном свете до получения наибольшей яркости интерференционных цветов.

Рядом с блоком помещают клин под углом 45° к главным направлениям и подбирают окраску, совпадающую с окраской в испытуемом блоке. Искомую разность хода отсчитывают по шкале клина.

31.    Термостойкость блоков определяют следующим способом: испытуемые образцы помещают в термостат, предварительно нагретый до температуры 50°С, выдерживают при этой температуре в течение 20 мин, а затем быстро погружают в ванну с холодной водой температурой 20°. При этом испытании блоки не должны разрушаться.

32.    Водоустойчивость стекла блоков определяют по ускоренному методу Государственного института стекла. Этот метод заключается в следующем:

2 г порошка с зернами диаметром 0,5—0,75 мм_у полученного из стекла испытываемых блоков, экстрагируют 50 мл лишенной углекислоты кипящей дистиллированной воды и титруют 0,01 н раствором соляной кислоты с прибавлением раствора метилового красного до появления розового окрашивания.

Общее количество щелочи, определенное титрованием, пересчитывают в мг на Na₂0 и определяют количество извлеченного Na₂0, приходящееся на указанное количество стеклянного порошка (с поправкой на щелочность воды и выщелачивание экстракционного аппарата).

V. УПАКОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

33.    Каждый блок должен быть обернут плотной оберточной или гофрированной бумагой.

34.    Блоки должны храниться в упакованном виде уложенными в правильные ряды по маркам, в закрытом сухом помещении.

35.    При транспортировании блоки должны быть предохранены от механических повреждений и атмосферных осадков

Стандартгиз. Подп. к печ, 19/XII 1959 г. 0,625 п. л. Тир. 8000

Тип. «Московский печатник». Москва, Лялин пер., 6 Зак. 3086

standartgost.ru

Cтены и перегородки из пустотелых стеклянных блоков

Категория: Стекольные материалы

Cтены и перегородки из пустотелых стеклянных блоков

Рассмотренные виды прозрачных ограждений, как показала практика строительства и эксплоатации зданий, обладают рядом существенных недостатков. Поэтому в строительстве применяются более совершенные конструкции прозрачных ограждений. Достоинства пустотелых стеклянных блоков как нового вида прозрачного ограждения определяются не только большой прочностью, долговечностью и сравнительно невысокой стоимостью (при массовом изготовлении таких блоков), но также и высокими эксплоатациэнными качествами этого вида ограждения; такие качества обусловлены большим термическим сопротивлением и очень малой (воздухопроницаемостью ограждений из пустотелых стеклянных блоков.

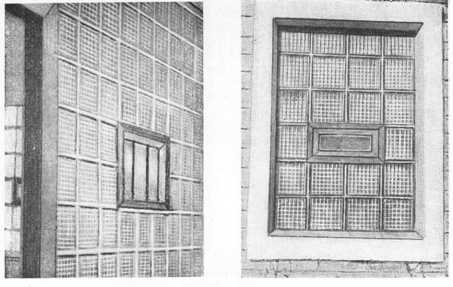

Рис. 1. Вид окна из пустотелых стеклянных блокоа снаружи (на фабрике им. М. И. Калинина)

Весьма удобными эти прозрачные ограждения являются в отношении ухода за ними. Вместе с этим применение пустотелых стеклянных блоков позволяет увеличить темпы строительства зданий, поскольку процесс кладки стен или перегородок из стеклянных блоков является менее трудоемким, чем устройство обычных световых проемов.

Рис. 2. Вид окна из пустотелых стеклянных блоков изнутри (осуществлено в 1949 г. на фабрике им. Калинина в Москве)

Применение пустотелых стеклянных блоков в строительстве позволяет по-новому решать вопросы архитектурного оформления зданий, а также вопросы естественного освещения. Динамичность восприятия больших остекленных поверхностей фасада достигается применением блоков с различной отделкой внутренних поверхностей, а также принятой системой расположения блоков.

В ЦНИПС под руководством автора были проведены экспериментальные исследования по изучению механических и физических качеств светопроемов, заполненных пустотелыми стеклянными блоками; эти работы позволили установить ряд характеристик рассматриваемого вида прозрачного ограждения, которые приведены ниже.

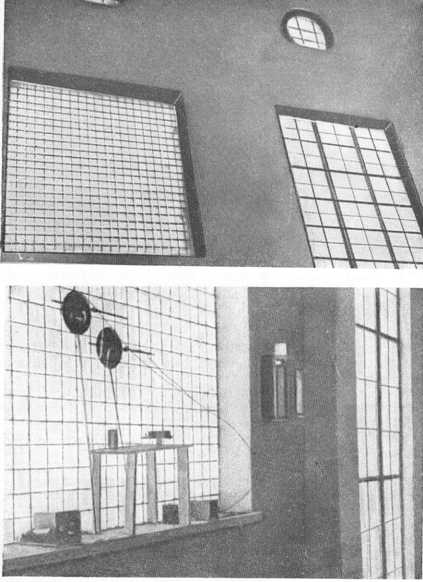

Рис. 3. Внутренний вид окна из пустотелых стеклянных блоков со створной частью вверху (осуществлено в 1950 г. на фабрике им. Калинина в Москве)

Рис. 4. Фрагмент фасада промышленного здания со светопроемами из пустотелых стеклянных блоков при дневном освещении

В эксплоатационном отношении светопроемы из пустотелых стеклянных блоков обладают большими преимуществами, обеспечивая в помещении в течение всего года мягкое рассеянное освещение; в то же время такие светопромы допускают возможность легкой и регулярной очистки остекления. Достоинство светопроемов из пустотелых стеклянных блоков состоит также и в том, что их применение позволяет устранить инсоляцию и резко уменьшить радиацию помещений в летние месяцы. Эти свойства стеклянных блоков имеют большое значение при эксплоатации промышленных и общественных зданий в южных районах СССР.

Отсутствие ограничений при ориентации световых проемов по странам света является весьма важным в архитектурном .отношении следствием свето- и теплорассеивающей способности ограждения из пустотелых стеклянных блоков; необходимость такой ориентации весьма стесняет проектирование зданий, особенно в южных районах СССР, при наличии требований защиты от инсоляции и радиации.

Применение в блоках специального профиля призм, преломляющих свет, разрешает создавать светопроемы, направляющие световой поток в глубь помещения. Это в свою очередь расширяет творческие возможности проектировщика, позволяя ему не только назначать большую глубину помещений (что в большинстве случаев способствует уменьшению стоимости 1 м2 площади), но и улучшать вместе с тем условия зрительной работы в зонах помещения, удаленных ог светопроемов.

Теплозащитные свойства ограждений из пустотелых стеклянных блоков, оцениваемые коэфициентом общего сопротивления теплопередаче R0, зависят от размеров блоков, ог толщины воздушной прослойки в блоках, а также от степени вакуума (т. е. разреженности) воздуха в блоке. Исследования, проведенные под руководством автора на опытных участках и в лаборатории, показали, что величина для ограждения из пустотелых стеклянных блоков составляет от 0,48 до 0,40 м2 град час/ккал, при наличии в блоках вакуума сопротивление теплопередаче увеличивается в среднем на 15%. Сравнение показателей сопротивлении-теплопередаче различных видов прозрачных ограждений показывает, что теплозащитные свойства ограждений из пустотелых стеклянных блоков на 30% выше, чем у обычных окон с двойными переплетами.

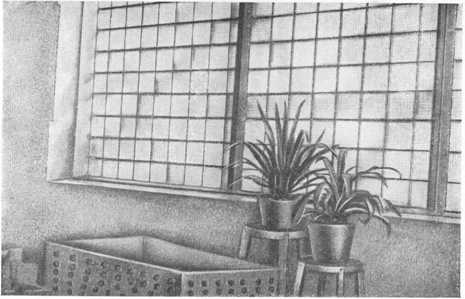

Рис. 5. Общий вид окна в зале больших прессов ЦНИПС изнутри

Рис. 6. Перегородка и окно из пустотелых стеклянных блоков (проходная ЦНИПС в Вешняках)

В ряде случаев (например, на текстильных фабриках и др.) при высокой влажности воздуха о помещении большое значение имеет борьба с образованием на остеклении конденсата. Проведенные ЦНИПС и. Текстильпроектом наблюдения за состоянием обычного двойного остекления на камвольно-прядильной фабрике им. Калинина показывают, что при низких зимних температурах в междурамном пространстве образуется наледь, а на внутренней поверхности остекления — обильный конденсат. При оттепели это приводит к тому, что в междурамном пространстве образуется значительное количество воды, увлажняющее и разрушающее стену и оконные переплеты здания.

Более высокое термическое сопротивление ограждений из пустотелых стеклянных блоков, их малая воздухопроницаемость и более рациональная конструкция такого светового проема в значительной мере устраняют описанные выше эксплоатационные недостатки обычного двойного остекления.

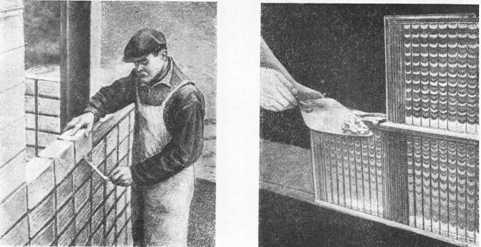

Рис. 7. Порядок кладки из пустотелых стеклянных блоков прямоугольной формы (слева) и квадратной формы (справа)

Известно, что в южных богатых солнцем районах проникающие через окна и фонари солнечные лучи нагревают воздух в помещении столь значительно, что создаются неблагоприятные условия работы; это явление наблюдается особенно резко при ориентации окон и фонарей на юго-запад и запад, когда температурный максимум воздуха в течение дня совпадает с инсоляцией помещения. В этих случаях заполнение световых проемов пустотелыми стеклянными блокам», обладающими ове-торассеивающим действием, является одним из наиболее эффективных средств, позволяющих полностью устранить инсоляцию помещения; кроме того, остекление блоками позволяет значительно уменьшить тепловое действие солнца благодаря большому термическому сопротивлению ограждения из пустотелых стеклянных блоков и теплорассеиваю-щему действию их поверхностей.

Воздухопроницаемость обычного остекления, как это показывают наблюдения и эксперименты, весьма высока. По данным ЦНИПС (работы канд. техн. наук Р. Е. Брилинга) воздухопроницаемость через остекленные переплеты в значительной мере определяется неплотностями сопряжения створной части переплета с глухой, а также сопряжения стекол с переплетами. Воздухопроницаемость зависит от разности давлений наружного и внутреннего воздуха. Путем экспериментальных исследований ианелей око<нных и фонарных переплетов (в камере подпора) было установлено, что средняя воздухопроницаемость через 1 м2 двойного металлического переплета (при разности давления, равной 1 мм вод. ст.) может быть принята равной 25 кг!час, а через 1 м2 двойного деревянного переплета —33 кг/час. При увеличении разности давлений между наружным и внутренним воздухом, что имеет место, например, в высоких помещениях, а также под действием сильных ветров воздухопроницаемость через переплеты увеличивается в 2 раза и более.

Вредное действие повышенной воздухопроницаемости ограждений и, в частности, переплетов приводит в ряде случаев к резкому нарушению теплового режима и помещении и перерасходу топлива. Весьма большое значение воздухопроницаемость окон и фонарей имеет в промышленных зданиях, где широко применяется одинарное остекление, обладающее в 1,5 раза большей проницаемостью, чем двойное остекление. В районах с низкими зимними температурами и сильными ветрами это вызывает большой расход топлива. Применение в этих условиях ограждений из пустотелых стеклянных блоков, обладающих весьма малой воздухопроницаемостью, экономически целесообразно.

Рассмотрение результатов исследования показывает, что ограждение из пустотелых стеклянных блоков обладает ничтожной воздухопроницаемостью по сравнению с обычными конструкциями окон и фонарей.

Рис. 8. Способ армирования кладки из пустотелых стеклянных блоков

Рис. 9. Конструкция световых проемов из пустотелых стеклянных блоков в проходной. ЦНИПС 1 — упругая прокладка; 2 — полые стеклоблоки; 3 — форточка; 4 — цементный распор; 5 — битум

Звукозащитные качества прозрачных ограждений определяются их: монолитностью и весом. В этом отношении обычные переплеты окон и фонарей являются весьма плохим средством защиты от внешних шумов. Объясняется это наличием неплотностей в сопряжениях створных частей переплета с глухими и неплотностями в местах сопряжения стекол с переплетами; кроме того, это объясняется также и малым весом остекления, которое под действием звуковых волн приходит в колебательное движение и превращается, таким образом, в источник звучания.

Недостаточные звукоизоляционные качества окон, устраиваемых во< внутренних перегородках зданий (жилых и др.) для создания второго света во вспомогательных помещениях, способствуют распространению шумов в другие помещения. Согласно опытам, проведенным Академией архитектуры СССР, установлено, что применение обычного двойного! остекления ослабляет звук на 25—30 дб; практически это оценивается следующим образом: громкая речь при отсутствии посторонних звуков, остается после такого ослабления достаточно разборчивой.

Применение пустотелых стеклянных блоков для заполнения световых проемов., а также для перегородок позволяет значительно повысить звукоизоляционные качества прозрачных ограждений вследствие герметичности швов между блоками и сравнительно большого объемного веса такого ограждения. Пользуясь эмпирическими формулами для расчета звукоизоляции ограждений из пустотелых стеклянных блоко®, можно определить, что применение таких прозрачных ограждений ослабляет звук более чем на 40 дб. Практически подобное ослабление звука характеризуется тем, что через такое ограждение громкая речь, хотя и слышна, но она совершенно неразборчива.

Рис. 10. Конструкция светового проема из пустотелых стеклянных блоков на фабрике им. Калинина в Москве

Механическая прочность и устойчивость против воздействия воздушной волны обычных окон и фонарей крайне низки. При эксплоатации это неизбежно приводит к разрушению переплетов и частой смене стекол, увеличивая, таким образом, эксплоатационные расходы.

В этом отношении ограждения из пустотелых стеклянных блоков выгодно отличаются от обычных переплетов. Проведенные ЦНИПС испытания показали, что прочность стены из пустотелых стеклянных блоков при почти вдвое меньшем весе мало отличается от прочности кирпичной кладки. Так, по данным ЦНИПС, прочность при сжатии панели из стеклянных блоков составляет в среднем 358 кг/см2, а допускаемое напряжение 115 кг/см2.

<img src=“http://gardenweb.ru/gallery/steklo-sovremennom-stroitelstve/image_50.gif” /

Рис. 11. Порядок укладки стеклянных блоков при устройстве перегородки

Однако высокая прочность кладки из пустотелых стеклянных блоков является недостаточным условием для использования такой кладки в качестве несущей конструкции ввиду хрупкости стекла и резкого различия коефициента линейного расширения стекла от других .строительных материалов. Последнее обстоятельство заставляет отделять проемы, заполненные стеклянными блоками, от несущих конструкций здания швами расширения, когор|ые уплотняются малоупругими материалами (пенькой, рубероидом и др.).

Кладка из пустотелых стеклянных блоков производится на жирном цементном растворе (1:2— 1:3) с песком крупностью не более 2 мм. Процесс кладки при этом мало отличается от обычной кирпичной кладки (рис. 47 и 50). Для придания кладке должной устойчивости против действия ветра при устройстве наружного ограждения из стеклянных блоков (шириной более 2,0 м) через каждые 3—4 ряда блоков укладывается стальная армартура. Диаметр арматуры при больших пролетах определяется расчетом, а при малых пролетах (до 3,0 м) принимается равным 6 мм.

Применение пустотелых стеклянных блоков для заполнения оконных проемов на камвольно-прядильной фабрике им. Калинина в Москве и в проходной ЦНИПС в Вешняках показало экономическую и эксплоатационную эффективность этого вида прозрачного ограждения.

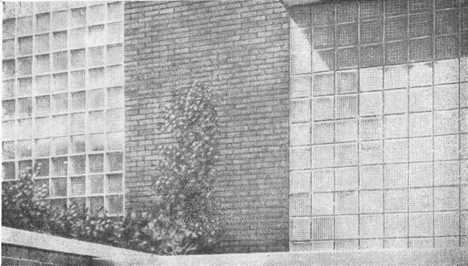

Сопряжение кладки из стеклянных блоков со стенами (кирпичным» и др.) производится при помощи стальных анкеров и специальных пазов (или четвертей) в кирпичной кладке, в которые заводится кладка из стеклянных блоков. Большой художественный интерес представляет применение окрашенных обмазок боковых граней стеклянных блоков. Ниже приводится один из составов обмазок, разработанный ЦНИПС.

Расход на 1 м3 обмазки:
1) растворимого стекла — плотностью 38° по Боме — 700—1 000 кг;
2) кремнефтористого натрия— 105—150 кг;
3) кислотоупорного цемента (или любой размолотой до тонкости помола цемента породы: кварца, гранита, известняка и др.) — 1 500—Л 000 кг; для получения более чистых тонов следует брать вместо цемента молотое обыкновенное стекло или маршалит;
4) красителя — в количестве, нужном для достижения желательного тона, например, для получения яркокрасного тона вводится 2% софронина или ализарина, красного и т. д.

Стекольные материалы — Cтены и перегородки из пустотелых стеклянных блоков

gardenweb.ru
