Стол для фрезера и циркулярки своими руками

С чего начать изготовление стола? Как и любая другая конструкция, он должен начаться с рабочего эскиза. Именно этот документ даст ясное представление, каким именно будет стол, и что нужно для его изготовления. Чертеж разрабатывается с указанием реальных размеров, что в процессе даст возможность рассчитать необходимое количество материалов.

Основные требования, предъявляемые к рабочей поверхности столярных станков

Первое, что объединяет фрезерный станок и циркулярку – это необходимость наличия рабочей поверхности или, другими словами, столешницы. Она должна быть:

• ровной и гладкой. В противном случае возможна деформация заготовок;
• жесткой. Прогиб рабочей поверхности в процессе использования не допускается. Это может привести к изменению заданных параметров обработки, что повлечет брак детали;
• изготовлена из материала, позволяющего без затруднений установить упоры, прижимные планки, гребенки, щитки и кожухи ограждения для соблюдения безопасности при работе;
• выполнена в соответствии с размерами предполагаемых к обработке заготовок. Все операции должны производиться без стеснений и ограничений.

Основные требования к конструкции стола

Стандартный стол под циркулярную пилу имеет габариты 1,2×1,2 метра. В определенных случаях размер может быть изменен пользователем для обработки нестандартных заготовок. Высота рабочей поверхности составляет 0,85 метра. Она может быть больше или меньше, в зависимости от роста обслуживающего персонала.

В качестве основы для универсального стола можно применить столешницу станка под циркулярную пилу. Так как пильный диск располагается в левой части стола, то в правой можно разместить фрезер. Его устанавливают с учетом места под обрабатываемые заготовки. При этом следует помнить, что мастер, выполняющий фрезеровку, должен находиться в торце с правой стороны стола, а не перед фрезером. Это обязывает установить максимальное ограждение всех движущихся частей, чтобы предотвратить контакт с человеком.

Изготовление циркулярно-фрезерного стола: материалы

После того как чертеж готов, и в нем учтены все конструктивные нюансы, необходимо выбрать материалы для изготовления стола. В качестве основания для станков в домашних мастерских используют конструкции из дерева или металлопроката. В первом случае раму можно собрать из деревянного бруса, скрепив при помощи уголков и саморезов. Реже применяются болтовые соединения. Второй вариант – это сварка или сборка станины из металлической трубы или уголка при помощи болтов, гаек и шайб.

Столешницу, как правило, изготавливают из ламинированной ДСП, толстой березовой фанеры или других материалов, обладающих гладкой, ровной поверхностью и возможностью легко исправить небольшую кривизну.

Рабочие пластины для монтажа оборудования изготавливают из металла, оргстекла или текстолита.

Изготовление стола под фрезер и циркулярку: инструмент

Для сборки универсального стола потребуется следующее оборудование и инструмент:

1. Циркулярная пила с режущим диском
2. Ручной фрезер
3. Ламинированное ДСП или фанера, толщиной 20–30 мм для рабочей поверхности
4. Брусок 50×50 мм или труба 60×40 для станины
5. Лакокрасочные материалы
6. Клей по дереву
7. Крепеж в виде саморезов или болтов с гайками и шайбами
8. Электродрель
9. Электрический шуруповерт
10. Электролобзик
11. Струбцины
12. Рулетка, уголок, строительный уровень и маркер
13. Электрорубанок
14. Наждачная бумага

Пошаговая инструкция изготовления комбинированного стола для фрезера и циркулярки

После того как все подготовительные работы закончены, можно приступать к непосредственной сборке универсального стола. Необходимо разделить процесс на отдельные этапы:

1. Из приготовленных материалов нужно подготовить детали будущего стола по размерам, указанным в чертеже.
2. Изготовить каркас будущего стола. Деревянную конструкцию покрыть антисептиком и лаком, металлическую – грунтом и краской.
3. Установить рабочую поверхность и закрепить к станине. Это можно сделать при помощи мебельных болтов. При этом следует помнить, что все болтовые соединения должны быть с потайной головкой и не выступать над столешницей. Рабочую поверхность нужно тщательно обработать наждачной бумагой для придания ей гладкости.

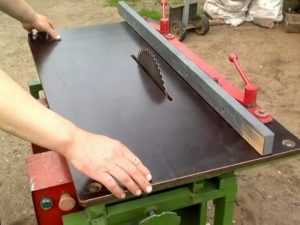

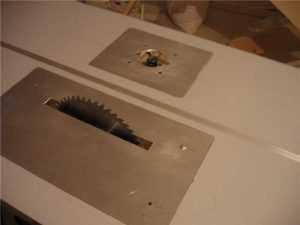

4. С наружной стороны столешницы для увеличения выхода рабочего инструмента требуется установить монтажные металлические пластины. С этой целью в поверхности стола делается выемка по толщине монтажной пластины. Они крепятся к столу, а электроинструмент устанавливается на них снизу.
5. В одной пластине делают пропил под пилу, а в другой – под фрезу максимального диаметра. Кроме этого, сверлятся монтажные отверстия.
6. На расстоянии 200–250 мм по всей длине рабочей поверхности необходимо врезать Т-образную направляющую для установки параллельного упора.
7. Следующим шагом будет изготовление параллельного упора и верхних прижимов в виде гребенок для фрезера и каретки для циркулярной пилы.
8. Для безопасного использования электроинструмента нужно зашунтировать клавиши пуска и остановки, вывести их в безопасное место сбоку стола.

Обязательным условием при работе с электрооборудованием является соблюдение правил техники безопасности. Игнорирование обслуживающим персоналом требований охраны труда может привести к травмированию.



pro-instrument.com

Как изготовить стол для циркулярки своими руками: чертежи, видеоинструкция

    Циркуляционная пила – незаменимый инструмент для любого мастера, который занимается обработкой дерева. Иметь такой аппарат в домашних условиях очень удобно, особенно на даче или загородном доме, однако заводской станок будет стоить очень дорого. По этой причине многие стараются изготовить максимальное количество деталей своими руками, чтобы не переплачивать за них. Также за основу станка можно брать не только ручную пилу, но и болгарку и электродрель.

Читайте также:Пошаговое создание раскладного стола своими руками

Сделать столешницу для циркуляционной пилы собственноручно довольно просто. Чтобы ее выполнить, потребуются самые простые пиломатериалы. Прежде чем выбирать конструкцию станка, нужно просчитать нагрузку, которая будет возложена на него. Главным условием для станины является надежность и стойкость. Чем мощнее планируется производственный станок, тем крепче должна быть металлическая конструкция. Однако если станок не будет использоваться в промышленных целях, такой агрегат не понадобится.

Читайте также:Как сделать прикроватный столик своими руками

Сделать столешницу собственноручно не слишком сложно. Для этого нужна фанера или доски. При этом ручную циркулярку следует устанавливать под самой столешницей, а ее режущий диск – в отверстии стола. После того как пила включается, режущий диск начинает вращаться, таким образом, происходит распил материала. Максимально допустимая ширина материала будет зависеть от размера и мощности самой пилы. Выбирая инструмент, стоит учитывать толщину станины, к которой крепится пила.

Читайте также:Как самому врезать мойку в столешницу

Если вы решили сделать циркуляционную пилу своими руками, то все ее составляющие вам придется приобрести заранее. Выбирая пилу для будущего агрегата, необходимо учесть ряд факторов:

• Мощность. Уровень мощности для бытовой циркулярки равен 800 Вт, однако если у вас возник вопрос о создании циркуляционного стола, значит, планируемый объем работ будет большой, поэтому выбирать лучше модель с мощностью от 1200 кВ.
• Глубина пропила. Этот параметр влияет на максимальную толщину материал, который будет обрабатываться. Ручные аппараты для распиловки, профессиональные или полупрофессиональные имеют глубину 4-7 см, что вполне достаточно для распила досок или фанеры. Однако стоит учитывать, что обычная глубина при монтаже пилы уменьшится на 1-2 см.
• Количество оборотов. Для распила твердых материалов применимо одно правило – чем больше количество оборотов пилы, тем шире получается срез. Для пластика огромное количество оборотов не подойдет, так как при усиленной скорости, диск начинает нагреваться, поэтому материал попросту расплавится. По этой причине стоит отдавать предпочтение моделям с количеством 3000-4000 вращений или тем, где имеется регулятор частоты вращения.
• Удобная панель управления. Когда пила монтируется под столешницей, то кнопка ее включения и выключения должна располагаться на безопасном расстоянии.

Какие материалы потребуются

Чтобы собрать стол для циркулярки своими руками, вам потребуется следующий

инструмент:

• ручная пила;
• фанера, толщина листа которой не меньше 2 см;
• доска 5×10 см;
• брус 5×5 см;
• дрель, шуруповерт, ручной лобзик;
• клей для работы с деревом, гвозди, шурупы;
• линейка, карандаш.

Размер столешницы зависит от того, какой длины обрабатываемый материал. Срезы будут ровнее и аккуратнее, когда весь материал расположен на плоскости стола. Однако не стоит делать столешницу слишком больших размеров, чтобы зря не загромождать рабочее место. Высота стола должна делаться индивидуально для каждого мастера.

Пошаговая инструкция изготовления стола

Для того чтобы сделать заготовку для столешницы, следует взять фанеру, толщиной примерно 2 см. При помощи карандаша и линейки нужно сделать разметку, электрическим лобзиком вырезать по разметке фанерный лист. Заготовку лучше зашкурить. На нижней части столешницы делают разметку для пилы. Чтобы это сделать, нужно перевернуть столешницу и установить пилу без режущего диска в планируемое место, далее выполнить разметку подошвы. При помощи ручного фрезера в столешнице надо сделать углубление в 1-2 см по ранее нанесенной разметке.

После этого пилу следует примерить, при необходимости откорректировать, разметить места, где будут располагаться крепления и прорези для диска. Если планируется выполнять распиловку под разными углами, стоит учесть это при разметке прорези.

Также на нижней части столешницы при помощи карандаша и линейки делается разметка под будущие ножки циркуляционного стола. Для этого следует прикрепить ребра жесткости. Сделать их можно из доски, а располагать их нужно по всему периметру стола, отступая от края 7-10 см. Доску необходимо приложить к столешнице, обвести ее карандашом, после этого при помощи линейки определяют ее центр, а по нему отмечают будущее расположение саморезов. Согласно разметке, просверливаются сквозные отверстия.

Доски для ребер жесткости также размечаются и распиливаются. Крепятся к поверхности стола при помощи строительного клея.

Ножками для будущего стола выступят брусы. Высота их должна регулироваться индивидуально. Крепиться они должны с внешней стороны ребер при помощи болтов или саморезов. После этого под столешницу можно устанавливать ручную пилу. Если вы осведомлены в электронике, то подключить ее удастся самостоятельно.

Данная конструкция является довольно простой, поэтому каждый желающий сможет с ней справиться.



delajmebel.ru

Как сделать простой стол для циркулярной пилы своими руками







Вести самостоятельный раскрой пиломатериалов мечтают многие домашние умельцы. Дело это несложное, но без подходящего оснащения — практически невыполнимое. Так почему бы не приспособить для этого ручную циркулярную пилу и не собрать своими руками стол с возможностью продольного и поперечного реза?

Ручная циркулярная пила для этого может использоваться вполне обычная. Мощность и диаметр диска напрямую зависит от того, что и в каком объеме вы собираетесь обрабатывать. Помните также, что крепление к столу крадет до 20 мм от максимальной глубины реза, поэтому одноручные пилы с диском 120 мм для таких целей малопригодны. Наличие у циркулярки функций регулировки глубины и угла пропила предоставит вам больше возможностей для тонкой обработки деталей и нарезки ящичных пазов.

Материалы для стола и основы
Для столешницы рекомендуется использовать ламинированную фанеру 9 или 11 мм. Материал действительно заслуживает того, чтобы заняться его поиском: прочный, не прогибается, поверхность ровная и скользкая. Идеально, если в месте покупки вы закажете распил по желаемым размерам стола, чтобы кромки и резы были строго прямоугольными. В нашем случае размеры столешницы будут равны 800х800 мм.
Для корпуса стола подойдет практически любой листовой материал, например, ЛДСП толщиной 16 мм. Потребуется четыре полосы без оклейки торцов размерами 400х784 мм. Из них нужно собрать стенки прямоугольного ящика, скрепляя планки черными саморезами с предварительным рассверливанием внешней детали на 5 мм. Для прочности и устойчивости во внутренних углах собранного короба устанавливаются бруски 40х40 мм, крепление к ним лучше выполнять тем же способом. Торцы брусков будут использованы для закрепления поверхности стола.

Такое приспособление для стационарной установки пилы можно разместить поверх любого верстака достаточных размеров. Если вы планируете отдельную установку, закрепляйте в углах короба длинные деревянные бруски, которые выполнят роль ножек. Не забывайте, что внизу их нужно скрепить перекладинами и предусмотреть установку дополнительного гнета для большей устойчивости.







Закрепление ручной пилы
Разметьте на изнаночной стороне фанеры продольную и поперечную центральную ось. Измерьте ширину и длину опорного башмака вашей пилы и перенесите их на разметку столешницы. Определите диаметр и толщину нижнего защитного кожуха, и расстояние, на которое он удален от краев опорного башмака. Разметьте прямоугольник соответственно полученным размерам на фанере и вырежьте отверстие электрическим лобзиком.
В четырех углах башмака изготовьте по одному отверстию диаметром 10 мм. Места сверления произвольные. Установите диск пилы в паз столешницы и выровняйте башмак по разметке. Разметьте центры изготовленных отверстий на фанере и перенесите их на обратную сторону тонким сверлом.

Если в опорном башмаке недостаточно места для сверления таких крупных отверстий, используйте две стальные пластины с приваренными шпильками 6 мм, прикрепить их к основанию пилы можно гайками-барашками с подкладкой шайб-звездочек. В этом случае снять пилу для ручной работы и вернуть ее на место без дополнительной регулировки будет делом пяти минут. Пластины, в свою очередь, имеют по одному крупному отверстию, для надежного монтажа и первоначальной регулировки положения пилы.
Для крепления пилы к столешнице нужно использовать лемешные болты М8 с потайной конусной головкой. Под них с лицевой стороны сверлится отверстие 8 мм и делается зенковка под шляпку, которая в незатянутом состоянии должна выступать над поверхностью не более 1 мм. С обратной стороны болты проходят в отверстия опорного башмака (или стальных пластин) и затягиваются под широкую и пружинную шайбу, либо гайкой с пластиковым гровером.





Если примерка прошла успешно, столешницу нужно закрепить к коробу. В четырех углах фанерной плиты нужно просверлить по одному такому же отверстию, как и для крепления пилы. Расстояние от краев — половина стороны используемого бруска плюс толщина стенки короба, в нашем случае это 30 мм. В центре каждого бруска сверлится по 10 мм отверстию, внутрь вкручивается стальная футорка М8х18 мм.

Когда столешница закреплена, переверните стол на бок, чтобы иметь одновременно доступ к диску и местам крепления пилы. Убрав на время защитный кожух, выставьте диск пилы по продольной оси стола, используя рейку и угольник. После регулировки диска хорошо затяните гайки крепления. Используя линейку или уровень, приложенный к диску, нанесите на края стола метки и проведите по ним линию плоскости реза. Проведите по линии несколько раз шилом, оставляя неглубокую борозду, такая разметка точно не сотрется после долгой эксплуатации.

Пусковая кнопка и электрика
Штатную кнопку включения необходимо зашунтировать, а если такой возможности нет — зажать прищепкой или жгутом. Вместо кнопки на ручке будет использоваться небольшая электросеть, проложенная внутри ящика.
На внешней передней стороне короба установите сдвоенную кнопку «Старт/Стоп» с фиксацией. Ее нормально открытый контакт подключается в разрыв кабеля питания. Концы провода подключаются к штепсельной розетке, прикрученной с внутренней стороны.



После того как пила подключена и проверена в работе, необходимо натянуть на воздухозаборную решетку сложенный втрое капроновый чулок.

Подрезку деталей удобно проводить при наличии упорной балки, которая движется по направляющим вдоль линии разреза. Изготовить такую можно из обычной 9 мм фанеры.

Потребуется всего несколько дощечек:



• 150х250 мм 2 шт.
• 100х820 мм 2 шт.
• 150х820 мм 1 шт.
• 142х300 мм 1 шт.

Как и раньше, предпочтителен распил фанеры на точном оборудовании. Три длинные дощечки нужно собрать в форме швеллера 150 мм шириной и полками в 100 мм. Поскольку шляпки саморезов будут обращены к столешнице, под них нужно предварительно рассверливать фанеру и утапливать крепеж, а после обработать следы наждачной шкуркой. Надежнее вместо саморезов использовать конфирматы.
Доски 150х250 мм прикручиваются как заглушки швеллера, свободные концы направляются вниз. Оставшаяся планка прикручивается между полками ровно по центру. Если эту балку поставить на стол, боковые доски опустятся по бокам короба с зазором около 10 мм с каждой стороны.
Используйте мебельные направляющие полного выдвижения на шариковых подшипниках. Сперва крепите их к балке, а затем примеряйте и прикручивайте к корпусу. Отверстия для крепежа продолговатые, используйте их, чтобы отрегулировать балку: она должна скользить над столешницей с совсем небольшим зазором и под прямым углом к плоскости реза. Проведите балку один раз при включенной пиле, чтобы сделать надрез в нижней части. Для быстрого снятия и установки балки рекомендуется заранее отщелкнуть пластиковые фиксаторы на направляющих.

Регулируемый упор для продольного пиления
Распускать лес гораздо легче при наличии продольного упора. Сделать его можно из обычного алюминиевого карниза или другого легкого профиля с идеально ровной кромкой и ребрами жесткости. Потребуется отрезок по длине стола, то есть 800 мм.
В 150 см от краев изготовьте два отверстия по 8 мм и вставьте в них по болту М8, ориентируя резьбой вниз. Накрутите гайку без шайбы и туго затяните. На таком же расстоянии от краев стола проведите две линии. На пересечении их с осевой линией столешницы просверлите отверстия 12 мм. Еще по одному отверстию сверлится на тех же линиях с отступом в 30 см. Используя фрезер или лобзик, изготовьте две тонкие прорези, желательно делать подрез максимально ровно.

Профиль упора вставляется болтами в эти прорези, после регулировки его можно поджать барашками с широкой шайбой с внутренней стороны. Если ширину раскроя нужно часто менять, снабдите корпус стола дверными петлями для легкого открывания. Чтобы быстрее выполнять регулировку упора, закрепите на торцах стола обрезки ленты из рулетки.
