Стол для фрезера своими руками: с чертежами и изготовлением
Ручной фрезер – уникальный инструмент, значительно облегчающий процесс изготовления изделий из дерева. Его используют не только для создания технологических соединений, но и во время декоративной обработки. Главное достоинство ручного фрезера – мобильность, возможность работать вне зависимости от наличия мастерской.
Стол для фрезера своими руками с чертежами и изготовление
Зачем нужен стол для фрезера
Профессиональные мастера таким вопросом не задаются, у них есть отдельные фрезерные станки. Это может быть не только деревообрабатывающее оборудование промышленных серий, но и специальные станки для бытового использования. Как правило, комплексные механизмы, имеющие на одной станине циркулярку, фуганок, фрезер и сверлильный станок в различных комбинациях.
Деревообрабатывающий станок требует соответствующего опыта
Обыкновенным любителям покупать такое оборудование не нужно, им достаточно и обыкновенного ручного фрезера. Но возникают ситуации, когда многие задумываются над изготовлением стола для фрезера. Почему?
- Не получается фрезеровать вручную, инструмент не движется по прямой линии, поверхность деталей волнистая. Приходится несколько раз проходить по одному месту, а это оказывает негативное влияние на конечное качество.
- Необходимость фрезеровки длинных заготовок — только на столе можно выполнить эту операцию всего за один проход.
- Есть потребность работать на фрезах со сложным профилем, ручной метод не обеспечивает требуемой чистоты поверхности.
Ручным фрезером работать не всегда удобно
Надо заметить, что не все технологические операции можно сделать на столе, есть такие, которые выполняются только ручным фрезером. К примеру, на станке невозможно фрезеровать профили с закрытым контуром, расположенным по центру заготовок.
Каким требованиям должен отвечать стол
Профессиональный мастер не жалеет денег на приобретение самого современного и надежного оборудования — такие вложения не только окупаются, но и приносят значительную прибыль. Это его постоянная работа и основной доход, а чем выше производительность труда, меньше непродуктивные потери материалов и лучше качество, тем больше прибыли у мастера. Начинающим мастерам нет смысла покупать дорогие станки и оборудование, им вполне достаточно одной ручной фрезы. Соответственно, станок надо делать такой, чтобы фреза в любой момент быстро снималась и могла использоваться в обыкновенном режиме.
Конструкция станка должна быть максимально простой и одновременно надежной
Еще одно требование – стол должен быть максимально простым в изготовлении. Его можно сделать своими руками и с помощью того простейшего набора инструментов, который есть у непрофессионалов.
Чертеж простой столешницы под фрезер
В связи с такими требованиями, мы не будем рассматривать варианты сложных столов, их сделать могут лишь мастера столярного дела. Кроме того, большинство проектов требуют переделки ручного фрезера, после реконструкции инструмент уже нельзя использовать в ручном режиме, надо покупать второй экземпляр. Экономически невыгодно терять время и финансовые средства на изготовление стола для фрезера лишь для того, чтобы пользоваться несколько часов в году, а для обыкновенных более частых работ покупать еще один ручной фрезер.
Если потребность в ручном фрезере выше, нет смысла сооружать сложный станок
Материалы изготовления
От правильного выбора материалов изготовления стола зависит срок его эксплуатации и качество фрезеровки деталей. Какие материалы рекомендуется применять в этих целях?
Таблица. Виды столов по материалу изготовления
| Вид стола для фрезера | Краткое описание физических и эксплуатационных характеристик |
|---|---|
Фанерный | Используется чаще всего. По стоимости и эксплуатационным показателям самый подходящий вариант, только надо покупать специальную фанеру, ее шпон клеится особо прочными двухкомпонентными полимерными клеящими составами. Такая фанера не рекомендуется к использованию во время изготовления мебели, количество выделений в воздух фенолов и формальдегидов превышает допустимые нормы. Но в мастерской материал можно применять без опасений. Зато по прочности этот вид фанеры уверенно занимает лидирующие позиции, а это самая важная характеристика. |
 Металлический | Металлический стол эксплуатируется многие десятки лет, но для его изготовления надо иметь практический опыт выполнения сварочных работ. Еще одна проблема – некоторые детали нужно точить, дома токарного станка почти никто не имеет, приходится обращаться в специализированные компании. |
 Комбинированный | Настоятельно рекомендуется к использованию. Отдельные наиболее нагруженные элементы изготавливаются из металла, остальные могут быть деревянными. Кстати, стол необязательно делать с нуля — после небольшой реконструкции отлично приспосабливаются обыкновенные сборно/ разборные небольшие кухонные столики. Такие были когда-то в каждой квартире и сегодня еще используются в подсобных помещениях. |
Можно применять и клееные мебельные щиты из натуральных ламелей, они не изменяют своих размеров при колебаниях относительной влажности, но такой стол для фрезера обойдется очень дорого. Натуральные доски категорически запрещается применять из-за постоянного коробления в ту или иную сторону, что оказывает крайне негативное влияние на качество фрезерования.

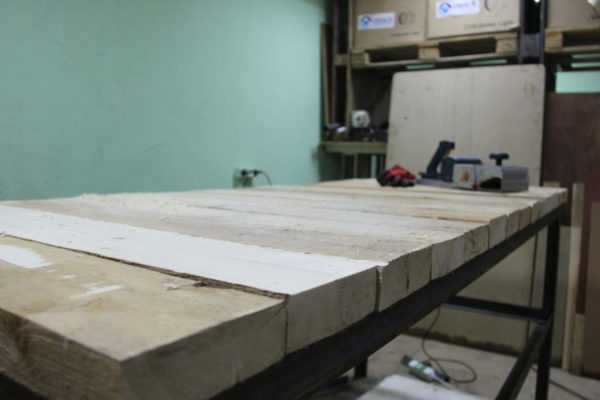

Столешница из досок для изготовления фрезерного станка не подходит
Мы дадим пошаговую инструкцию изготовления двух простейших, но очень функциональных, столов для фрезера. Размеры даются лишь общие, конкретные зависят от типа ручного фрезера, а их в реализации огромное количество. Каждая модель отличается несколькими параметрами, которые необходимо принимать во внимание во время выполнения работ.
Схема сборки стола под ручной фрезер. 1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42 мм; 6 — косынка; 7 — основание упора
Пошаговая инструкция изготовления деревянного стола
Вам понадобится клееная фанера толщиной 18 мм, размер листа стандартный, можете покупать плиту примерно 1,5×1,5 м. Каркас стола изготавливается из деревянных брусков 30×40 мм. Фиксация конструкции осуществляется обыкновенными саморезами по дереву. Из инструментов надо подготовить электрический лобзик или переносную дисковую пилу, ручной фрезер, дрель или шуруповерт.
Стандартное устройство фрезерного стола
Изготовление столешницы
Шаг 1. От листа фанеры отрежьте заготовку для столешницы. Размер может быть произвольным, но не менее 80×80 см. На очень маленьких работать неудобно, заготовки постоянно падают, их приходится поддерживать с противоположной стороны. Сделайте разметку на фанере, прикрепите ее струбцинами к рабочему столу, установите упорную линейку для пилы и аккуратно отрежьте излишки материала.

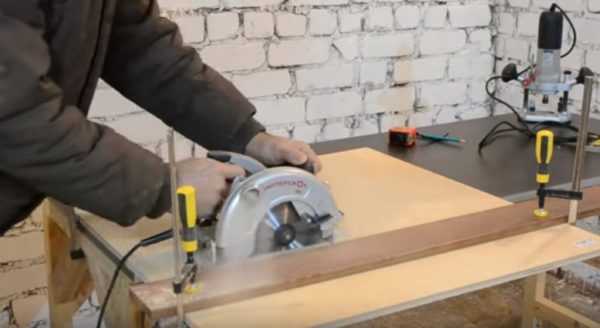

Обрезают лист по размеру столешницы
Практический совет. Настоятельно рекомендуем все работы электрическим лобзиком и переносной пилой делать только под линейку. Не стоит надеяться, что ровный срез получится без этого приспособления.
Шаг 2. Наметьте место расположения отверстия под фрезу. Это также произвольный параметр. Многое зависит от того, будете ли вы в дальнейшем приспосабливать упорную линейку для фрезера, предусматривается ли короб для сбора и удаления опилок, какие детали предполагается обрабатывать и т. д. Как показывает практика, отверстие рекомендуется располагать на удалении 1/3 ширины от продольной кромки.
Выполняют разметку отверстия под фрезу
Сделайте разметку и высверлите отверстие. Его диаметр должен всего на несколько миллиметров превышать диаметр самой большой фрезы, которая будет использоваться на этом станке. Слишком большое отверстие делать не надо по нескольким причинам:
- чем больше щель между рабочими ножами фрезы и столешницей, тем выше вероятность, что в нее попадет материал. А это провоцирует возникновение опасных ситуаций: может заклинить фрезер или отлетевшие на большой скорости осколки травмируют мастера;
- если придется фрезеровать тонкие детали, то в щелях концы сильно вибрируют – нет упора. Как следствие, необходимо отрезать неровные части, что увеличивает расход пиломатериалов.
Отверстие высверливается специальной коронкой соответствующего диаметра.
По разметке сверлят отверстие
Шаг 3. Поставьте фрезер в отверстие, убедитесь, что он правильно расположился. Очень аккуратно нарисуйте линию по периметру основания. Обращайте внимание, чтобы во время этого процесса инструмент не двигался, постоянно придерживайте его одной рукой.

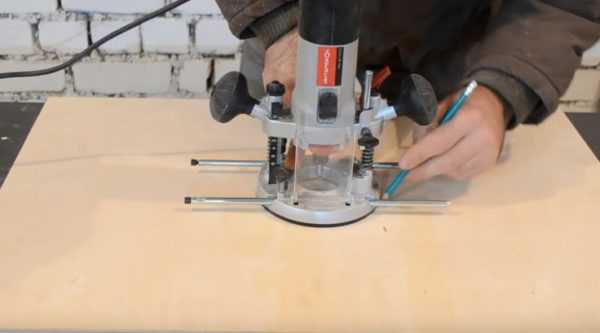

Примеряют фрезер к отверстию и аккуратно обводят его карандашом

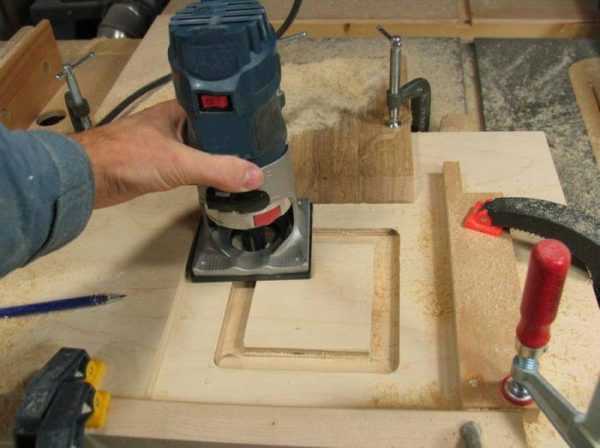

Шаг 4. Установите на фрезере глубину резания 5 мм и очень внимательно по нарисованному контуру вырежьте посадочное место. Проверьте отверстие, вставьте в него фрезер. Он должен плотно входить и не шататься. При необходимости подгоняйте посадочное гнездо до нужных параметров. Все в норме – отлично, уберите шкуркой заусеницы и продолжайте работы по изготовлению стола для фрезера.

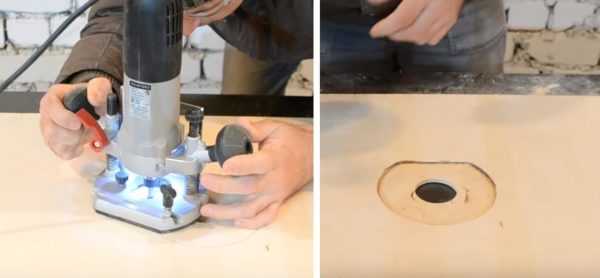

Посадочное место должно точно соответствовать контуру фрезера
Шаг 5. Такое же посадочное гнездо подготовьте еще на одном куске фанеры, только делать его теперь надо сквозным. Отрежьте деталь, ее размеры должны примерно на 15–20 см превышать диаметр основания фрезера.
Делают заготовку с вырезом такой же формы и размера
Шаг 6. Положите заготовку на столешницу, совместите отверстия и поставьте в них фрезер. Вам надо отметить расположение и размеры двух параллельных направляющих. На них устанавливается линейка фрезера, в нашем случае она снимается. Но направляющие трогать не надо, они увеличивают надежность фиксирования фрезера к столу, полностью исключают возможность поворачивания корпуса. Дело в том, что со временем посадочное гнездо может немного увеличиться в диаметре, корпус с двигателем начнет шататься. Длинные направляющие создают довольно большие рычаги, которые отлично держат поворачивающие нагрузки.
Заготовки совмещают и вставляют фрезер
Шаг 7. Замерьте диаметр металлических штифтов, выставьте соответствующую глубину фрезы и проделайте под них канавки.
Вырезают канавки под штифты
Шаг 8. Соедините два элемента стола, поставьте на место фрезер. Тщательно проверьте положение, вручную прокрутите ротор, он не должен ничего задевать. Все в норме – прикрутите фанеру.
После подгонки элементов прикручивают заготовки саморезами
Важно. Саморезы обязательно вкручивайте в предварительно высверленные отверстия, в противном случае могут появиться трещины. Диаметр сверла для отверстия должен быть на несколько миллиметров меньше диаметра резьбовой части метизов.

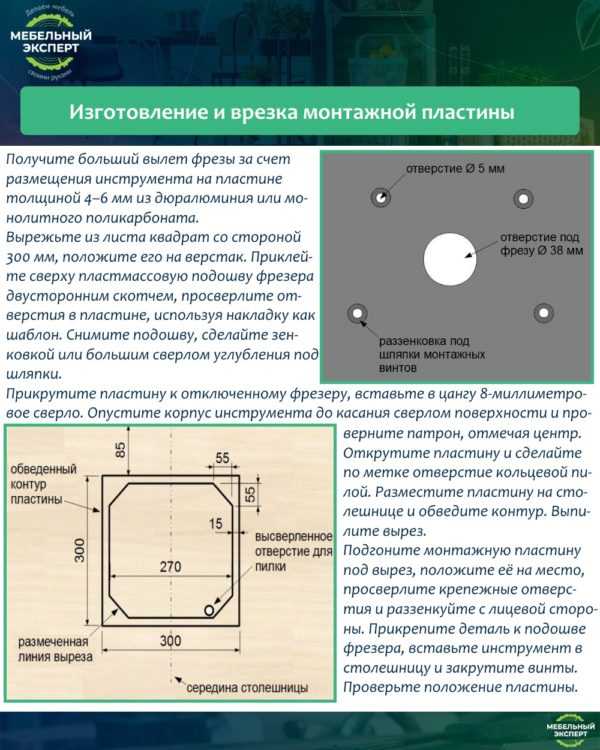

Изготовление и врезка монтажной пластины
Саморезы вкручивайте по периметру подставки на расстоянии примерно 15 см, отдельно закрепите участки между металлическими штифтами. Опять отшлифуйте поверхности. Это надо делать не для улучшения внешнего вида, поскольку элементы располагаются под столом и незаметны. За счет шлифования выравниваются поверхности, удаляются мелкие сколы, соединяемые детали прилегают плотно, фиксация более надежная. А это очень важно для любого станка – во время работы появляется вибрация, слабые соединения быстро расшатываются со всеми негативными последствиями.
Всю поверхность нужно тщательно зашкурить
Шаг 9. Небольшими полосками фанеры зафиксируйте фрезер в рабочем положении. Включите питание, проверьте работу инструмента. Он не должен шататься, при наличии нехарактерных шумов надо найти их причину и обязательно ее устранить.
Для фиксации фрезера используют две планки из фанеры
Все в норме – переходите к следующему этапу. Теперь надо для столешницы изготовить каркас стола.

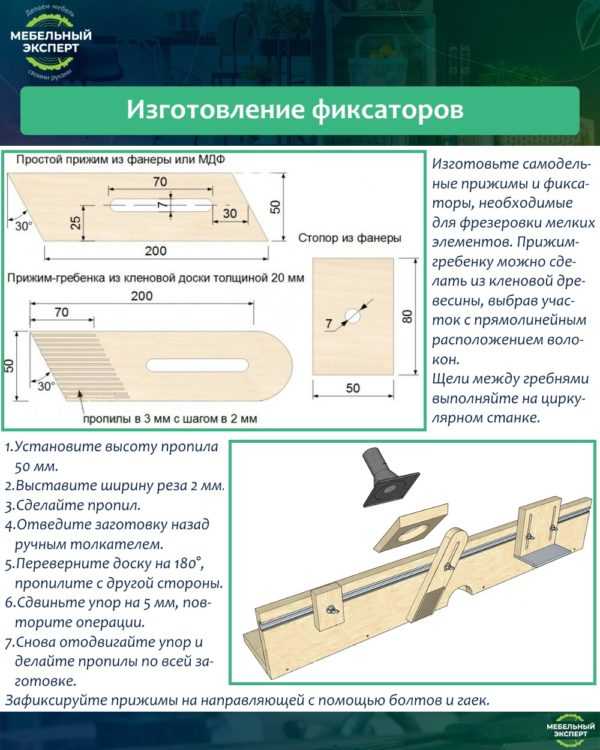

Изготовление фиксаторов
Сборка каркаса стола
Шаг 1. К нижней части столешницы по периметру прибейте рейки 30×40 мм для придания прочности. Заготовки отпилите под углом 45°, детали прикручивайте саморезами соответствующей длины. Не забывайте перед прикручиванием смазывать детали столярным клеем. Он выполняет две функции: приклеивает поверхности и идеально выравнивает плоскости среза, обеспечивая максимальную устойчивость соединения.
По периметру столешницы крепят деревянные бруски

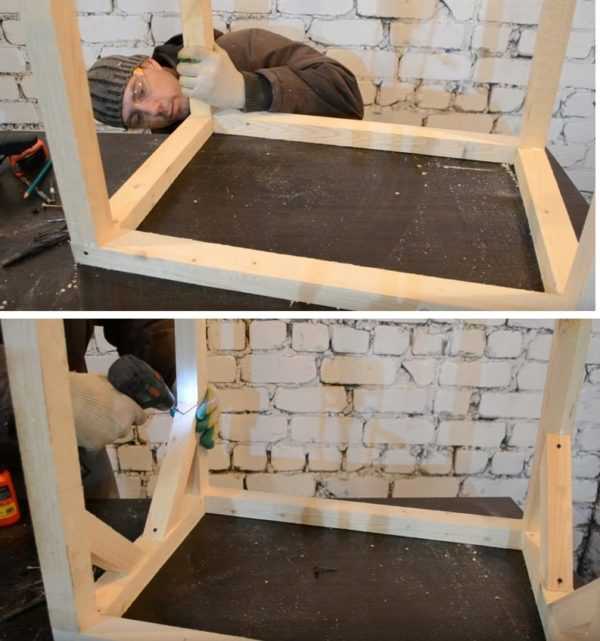

Шаг 2. Соберите нижнюю опорную раму стола, она может иметь такие же размеры, как и верхняя.

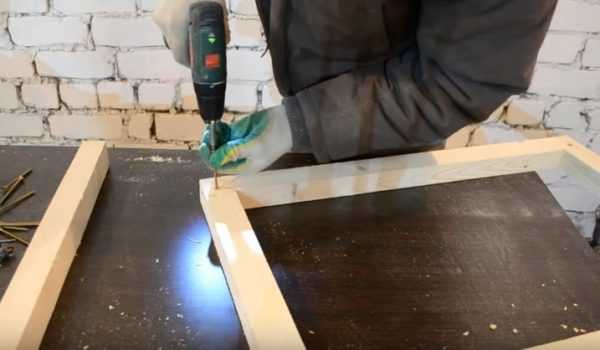

Скручивают раму из брусков по размеру столешницы
Шаг 3. Прикрепите к ней ножки, высота примерно 1 м, но конкретные значения регулируйте под свой рост, в каком положении работать удобнее более всего, такой должна быть высота стола для фрезера. Обязательно поставьте угловые распорки, в противном случае конструкция со временем расшатается.
К раме крепят ножки, после чего усиливают каркас распорками
Шаг 4. Проверьте прочность конструкции, с большим усилием пробуйте ее наклонять, сгибать и т. д. При обнаружении шатаний устанавливайте дополнительные распорки и рычаги, количество зависит от фактической потребности. На внешний вид особого внимания обращать не надо, вы делаете не красивую мебель для гостиной, а прочный станок для мастерской. Разница по требованиям существенная. Каркас готов, установите на место столешницу и можно начинать работать.
Устанавливают столешницу на место
Изготовление комбинированного стола
Для станка применяется старый кухонный столик, такие раньше стояли почти в каждой кухне. Конструкция, в отличие от вышеописанной, имеет металлические детали, они устанавливаются в наиболее нагруженных узлах.

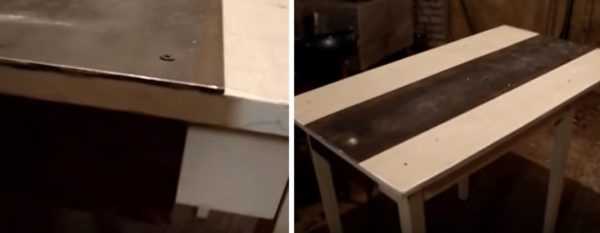

- Вдоль столешницы прикручивают листовую сталь толщиной 2 мм. Это место сильно изнашивается, металл значительно увеличивает срок эксплуатации. К ней винтами прикручивается фрезер, надежность фиксации намного увеличивается.
Посередине столешницы набивают широкую стальную полосу с вырезанным отверстием под фрезу
- Крепят кронштейны опорной рейки из металлической полосы. Эти детали часто затягиваются, фанера не выдерживает значительных циклических нагрузок и прогибается, крепление ослабевает и приходится менять элементы. Под кронштейнами к столешнице для увеличения прочности также прикручены небольшие куски металлических пластин.

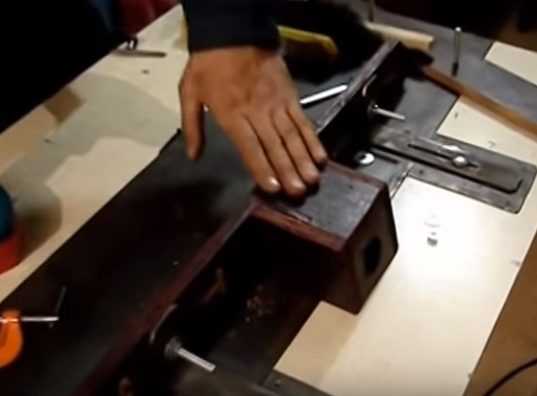

Опорную рейку закрепляют металлическими кронштейнами
- Металлическими уголками повышают устойчивость стола, лифт для поднятия фрезы крепится к площадке из проката.
Рама усиливается стальными уголками, на них же монтируется лифт для перемещения фрезы
При желании на станок можно установить короб для сбора пыли и дополнительные линейки для регулировки зазора между фрезой в зависимости от ее диаметра.
Видео — Стол для фрезера своими руками: изготовление
Теперь вы знаете, как быстро сделать простейший стол для фрезера. Изготовлен он из фанеры – универсального материала. В настоящее время ее часто используют для создания эксклюзивных вариантов мебели. Если у вас осталась клееная фанера, то попробуйте из нее сделать оригинальные мебельные изделия, а заодно испытать свой стол для фрезера. Что можно изготовить из фанеры можно прочитать на страницах нашего сайта.
mebel-expert.info
Фрезерный стол своими руками: чертежи, схемы
В данном материале я покажу вам, как сделать фрезерный стол своими руками. Но для начала немного истории… Появление ручных фрезерных машинок в 1974 г. позволило в небольших мастерских выполнять ряд работ по изготовлению мебели на совершенно ином уровне. Одновременно возникла необходимость создать стол для ручного фрезера. Тут можно изготавливать длинные пазы различной конфигурации. При наличии специальных фрез формируется нужный вид обработанной поверхности детали из древесины или иных мягких материалов.
Фрезерные столы в цехах, выпускающих изделия из дерева, применяют более 150 лет. Эти станки занимают много места, вокруг них создается необходимое пространство для выполнения работы с заготовками большой длины. В частных мастерских проще использовать самодельный фрезерный стол, в котором используется малогабаритная легкая машинка со встроенным электроприводом. Сделать для себя подобное устройство можно за пару дней. Важно определиться со своими потребностями, зависящими от задач на ближайший период.
Небольшой фрезерный стол (чертежи, комплектующие)
Довольно часто устанавливают на опору малогабаритное подстолье, в котором размещают ручной фрезер. Его при необходимости можно снять, и убрать в сторону, освобождая пространство внутри мастерской.

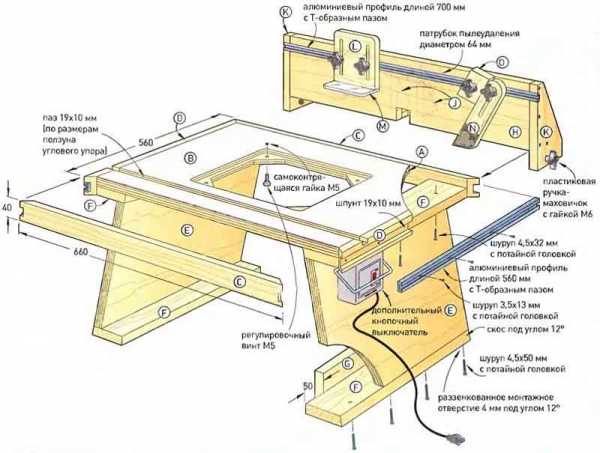

Малогабаритный стол для ручного фрезера
Подобное приспособление изготавливается из массива лиственной древесины (клена) и березовой фанеры. Чертежи сборочных узлов и отдельных деталей приведены ниже.
| В процессе фрезерование нужно осуществлять жесткое прижатие деталей к столу и упору. Для этой цели используют гребенки. Попутно показано устройство и стопорного блока. |
Чтобы изготовить подобное приспособление, необходимы детали. Их размеры, количество и материалы показаны в таблице 1.
Таблица 1: Комплектующие детали для изготовления стола под ручной фрезер
| Наименование детали | Обозначения на чертежах | Размеры в чистовом исполнении, окончательные | Характеристики полуфабрикатов | |||
| Толщина, мм | Ширина, мм | Длина, мм | Вид материала для изготовления | Количество деталей | ||
| Детали стола | ||||||
| Панель А | А | 19 | 522 | 622 | Фанера березовая | 1 |
| Панель Б (облицовка) | B | 3 | 522 | 622 | Твердый ДВП | 1 |
| Накладки продольные кромочные | C | 19 | 40 | 660 | Массив клена | 2 |
| Накладки боковые кромочные | D | 19 | 40 | 560 | Массив клена | 2 |
| Ножки | E | 19 | 292 | 521 | Фанера березовая | 2 |
| Стяжки | F | 19 | 76 | 521 | Массив клена | 4 |
| Планка сетевого шнура | G | 19 | 51 | 420 | Массив клена | 1 |

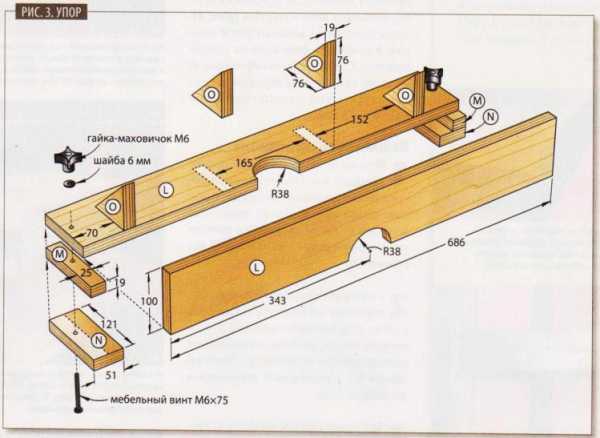

| Упор для стола | ||||||
| Стенка упора вертикальная | H | 19 | 152 | 661 | Массив клена | 1 |
| Основание горизонтальное | I | 19 | 76 | 661 | Массив клена | 1 |
| Косынки для патрубка пылеудалителя | J | 19 | 64 | 79 | Массив клена | 2 |
| Пластины торцевые | K | 19 | 121 | 191 | Массив клена | 2 |
| Дополнительные приспособления | ||||||
| Держатель | L | 19 | 127 | 127 | Массив клена | 1 |
| Щиток | M | 6 | 70 | 127 | Оргстекло | 1 |
| Прижим-гребенка | N | 19 | 45 | 203 | Массив клена | 2 |
| Стопорный блок | O | 19 | 45 | 76 | Массив клена | 2 |
Как сделать фрезерный стол своими руками?
Многие мастера приспосабливают в качестве стола под фрезер обычный верстак. Однако, на практике доказано, что лучше иметь отдельную специализированную конструкцию. Объясняется просто:
- при работе будет возникать вибрация, которая может привести к неустойчивому положению деталей на верстаке;
- для перемещения вверх и вниз потребуется специальное приспособление (лифт). В обычном верстаке свободного пространства часто не бывает.
Важной особенностью фрезера является необходимость установки опорной пластины, связанной со столешницей. Для нее использую металл, оргстекло или прочную фанеру. Фиксация осуществляется с помощью отверстий. Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте.
При работе используются различные фрезы
Способы фрезерования с использованием разных типов фасонных фрез
На основании исследования известных конструкций сформулированы ряд основных требований к фрезерному столу.
- Опорная пластина должна располагаться в одной плоскости со столом. При перемещении обрабатываемых заготовок не допускается вертикальное смещение на опоре. Некоторые мастера оставляют базовую подошву. Выводят ее в «ноль» со столешницей. Но большинство сходится во мнении, что нужно изготавливать другую пластину.
- Для удобства и безопасного использования станка следует располагать кнопки включения и выключения так, чтобы быстро воспользоваться ими. Может возникнуть ситуация, когда потребуется срочно выключить питание двигателя.
- Перемещение обрабатываемых деталей выполняется относительно упора. Он может смещаться так, чтобы у мастера была возможность фрезерования кромок, а также пазов в полуфабрикатах.
- Полезно продумать место установки станка. К нему нужен удобный поход. Возможно, придется фрезеровать длинномер. Тогда заготовки должны укладываться с обеих сторон от стола.
- Некоторые мастера приспосабливают установку только столешницы на имеющийся станок. Так удается совмещать несколько устройств на одной станине.
Даже обычный стол можно преобразовать в станок. Пример подобного перевоплощения показан в видеоролике.
Чтобы максимально использовать возможности станка нужно минимизировать толщину опорной пластины. Тогда вылет фрезы будет максимальным. Н практике могут применяться длинные пальцевые фрезы для глубокого фрезерования. Прочность обеспечат только довольно жесткие материалы.

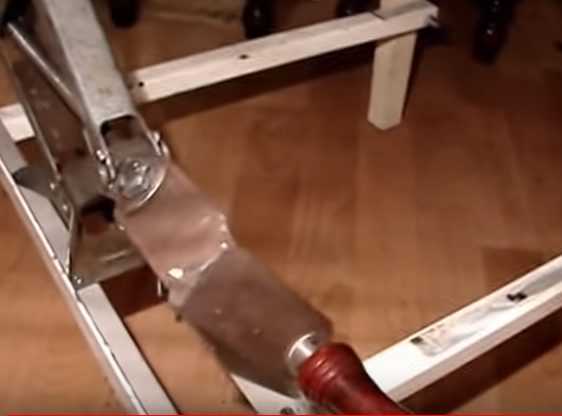

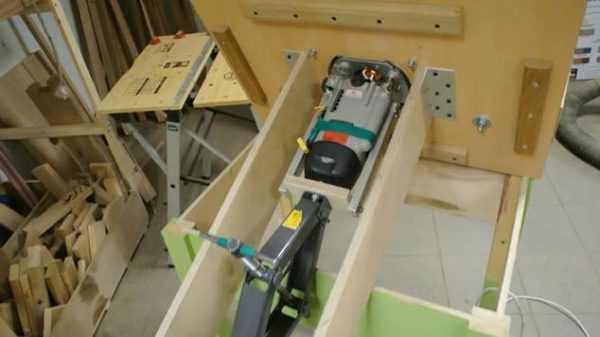

Монтаж устройства для вертикального перемещения
Движение ручного фрезера вверх и вниз производится с помощью устройства, получившего название лифта. Здесь применяют самые разные механизмы для движения и фиксации заданного положения.
Возможный вариант лифта оказан в видеоролике.

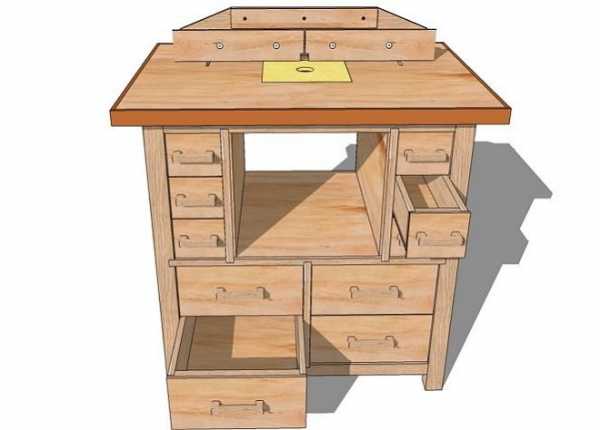

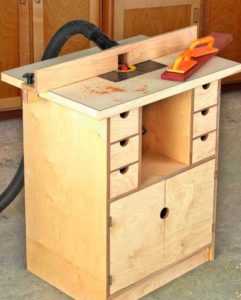

Вариант изготовления компактного стола с ящиками
Довольно интересная конструкция, которую несложно повторить для собственной мастерской.

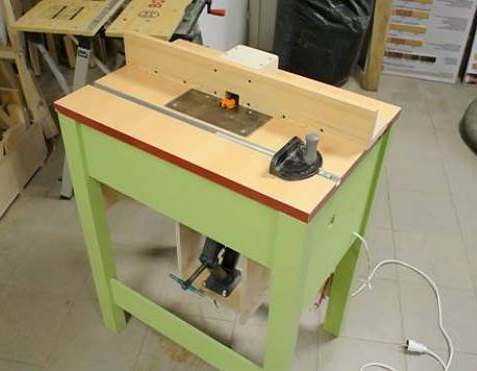

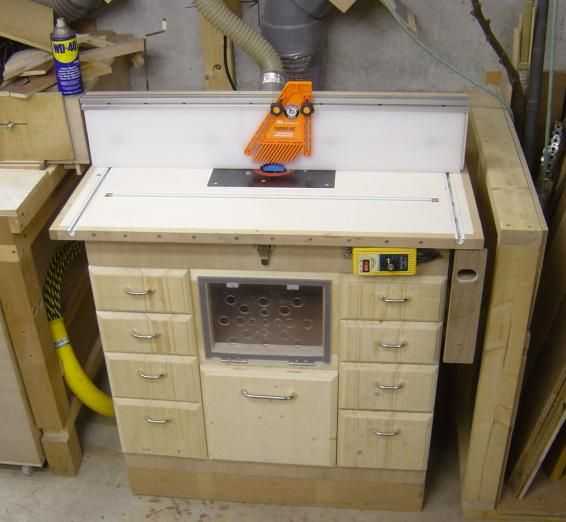

Реальный вид станка для фрезеровки заготовок
Конструктивная проработка в трехмерном отображении с помощью инженерных программ

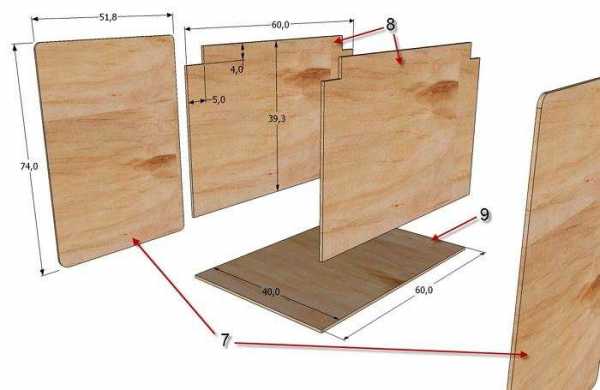

 | Боковые стенки, центральная стенка и дно станка. |
Для изготовления подобного станка потребуется выполнить заготовку деталей. В таблице 2 представлены комплектация, размеры заготовок и материал.
Таблица 2: Комплектующие детали для изготовления стола под фрезер
| Позиция на чертежах | Наименование | Размеры в чистовом исполнении, окончательные | Количество | Материал | ||
| Толщина, мм | Ширина, мм | Длина, мм | ||||
| Каркас | ||||||
| 1 | Передние и задние горизонтальные рамы | 50 | 40 | 780 | 4 | Массив сосны |
| 2 | Стойки | 50 | 50 | 860 | 4 | Массив сосны |
| 3 | Горизонтальные боковые рамы | 50 | 40 | 550 | 4 | Массив сосны |
| 4 | Передняя и задняя горизонталь | 50 | 20 | 750 | 2 | Массив сосны |
| 5 | Обрамление для боковых окон, вертикальное | 50 | 50 | 380 | 4 | Массив сосны |
| 6 | Обрамление для боковых окон, горизонтальное | 50 | 20 | 360 | 2 | Массив сосны |
| Панели | ||||||
| 7 | Боковые панели | 6 | 740 | 518 | 2 | Березовая фанера |
| 8 | Окна боковой панели | 6 | 600 | 393 | 2 | Березовая фанера |
| 9 | Окно нижнее | 6 | 600 | 400 | 1 | Березовая фанера |

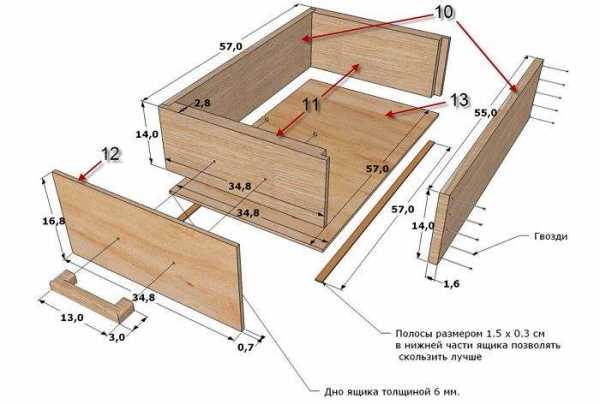

| Большие выдвижные ящики | ||||||
| 10 | Боковая сторона ящика | 16 | 140 | 550 | 8 | Массив сосны |
| 11 | Передняя и задняя боковина ящика | 29 | 140 | 348 | 8 | Массив сосны |
| 12 | Фасад ящика | 7 | 168 | 348 | 4 | Массив ясеня |
| 13 | Дно | 6 | 138 | 570 | 4 | Березовая фанера |
| Малые выдвижные ящики | ||||||
| 14 | Боковая сторона ящика | 16 | 100 | 550 | 8 | Массив сосны |
| 15 | Передняя и задняя боковина ящика | 29 | 100 | 138 | 8 | Массив сосны |
| 16 | Фасад ящика | 7 | 108 | 138 | 4 | Массив ясеня |
| 17 | Дно | 6 | 570 | 348 | 4 | Березовая фанера |

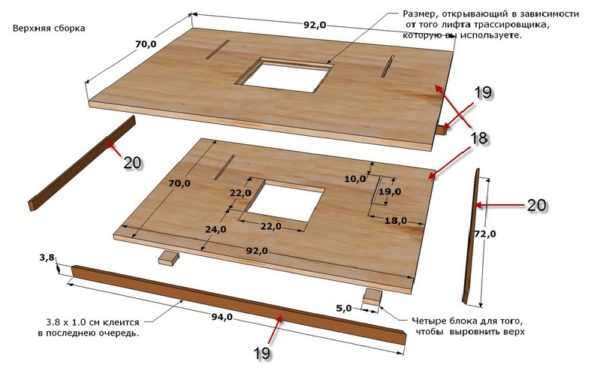

| Столешница | ||||||
| 18 | Верхний слой | 18 | 700 | 920 | 1 | Березовая фанера |
| 19 | Планки отделки передней и задней части | 10 | 38 | 940 | 2 | Массив ясеня |
| 20 | Планки отделки боковых частей | 10 | 38 | 720 | 2 | Массив ясеня |

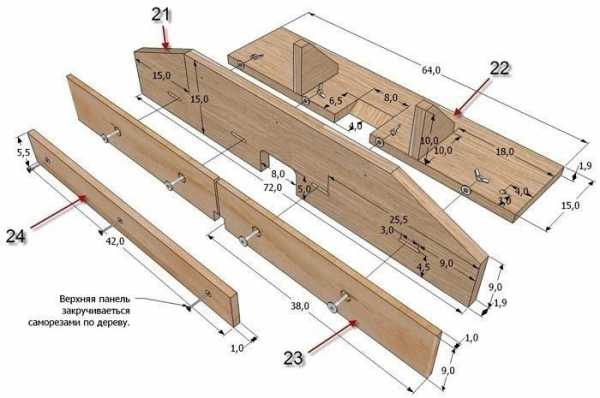

| Упор | ||||||
| 21 | Стенка упора | 18 | 150 | 750 | 1 | Березовая фанера |
| 22 | Основание упора | 18 | 150 | 640 | 1 | Березовая фанера |
| 23 | Передняя планка упора | 10 | 90 | 380 | 2 | Массив ясеня |
| 24 | Упор верхней грани | 10 | 420 | 550 | 1 | Массив ясеня |
Конструктивное исполнение фрезерного стола
Настольный станок для фрезерования древесины показан ниже.
metmastanki.ru
Фрезерный стол своими руками
2. Приклейте правую ножку С к опоре В (рис. 1) и дополнительно закрепите шурупами. Отложите сборку в сторону. Выпилите царги I. Затем сделайте в средней опоре вырезы для царг. Как аккуратно сделать такие вырезы, описано в «Совете мастера».
3. Используя вырезы средней опоры В, разметьте ширину верхней разделительной полочки F (фото А). Опилите полочку до окончательной ширины. Затем определите ширину нижней полочки G и опилите ее (фото В).
ДЛЯ ТОЧНОЙ ПОДГОНКИ РАЗМЕЧАЙТЕ ОДНИ ДЕТАЛИ С ПОМОЩЬЮ ДРУГИХ
Положите нижнюю полочку G на среднюю опору В, выровняв края. Пользуясь вырезом как шаблоном, отметьте ширину полочки.
Выровняйте один край верхней полочки F с вырезом и отметьте ее ширину, поставив метку у противоположного выреза.
4. Приклейте верхнюю полочку F к средней опоре В, выровняв ее нижнюю сторону с верхними краями вырезов (фото С). Когда клей высохнет, приклейте на место нижнюю полочку G.

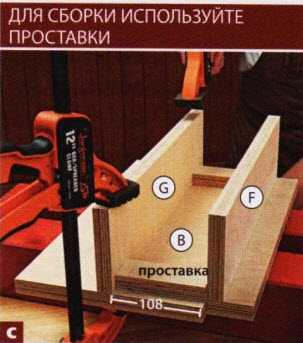

Выпилите из обрезков две проставки длиной 108 мм и, выравнивая с их помощью нижнюю полочку, приклейте ее к средней опоре В.
Комбинированное сверло позволяет сделать раззенкованное монтажное и направляющее отверстия за одну операцию, не меняя инструмента.
5. Просверлив монтажные и направляющие отверстия, приклейте левую ножку D к собранному узлу B/F/G и дополнительно закрепите шурупами (фото D).
Краткий совет! С помощью клея и шурупов можно скрепить сразу несколько деталей основания. Шурупы ускоряют сборку, так как вам не приходится ждать полного высыхания клея, прежде чем прикрепить следующую деталь. Выпилите заднюю стенку J и, примерив ее к проему, убедитесь, что верхний край расположен вровень с вырезом средней опоры В. Приклейте заднюю стенку на место и зафиксируйте струбцинами.

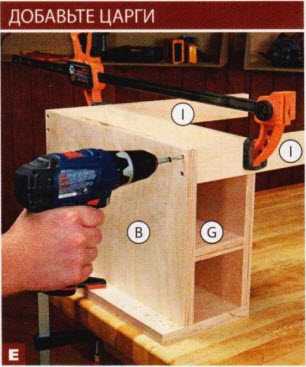

6. Приклейте на место царги I, фиксируя их струбцинами (фото Е). Затем закрепите с помощью клея и шурупов последнюю опору В. Когда клей высохнет, отметьте точную длину верхней планки Н (фото F) и приклейте деталь на место (рис. 1).
Вклейте царги I в вырезы вровень с верхней полочкой F. Затем приклейте на место левую опору В, закрепив ее дополнительно шурупами.

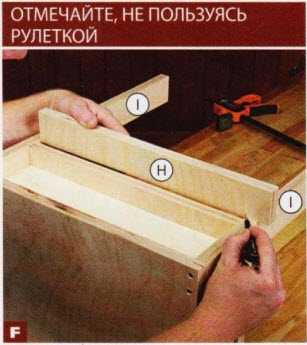

Чтобы царги I оказались параллельными друг другу по всей длине, отметьте точную длину верхней планки Н, приложив ее к левой части основания.
7. Снова возьмите правую опору с ножкой В/С и присоедините к собранной левой части основания В/D/ F-J, используя клей и шурупы (рис. 1). Затем приклейте к левой и правой опорам В планки Е, фиксируя их струбцинами. С помощью шлифовальной колодки сделайте на верхнем внешнем ребре левой планки скругление радиусом 3 мм.
Фрезерный стол чертежи
Совет мастера
Как сделать точные вырезы
Измеряя и размечая детали проекта с помощью рулетки и линейки, трудно добиться точности, особенно если реальная толщина фанеры отличается от номинальной. Вместо этого для аккуратности лучше использовать сами детали или обрезки материала для размерной настройки станков. Чтобы сделать точные вырезы для царг I в средней опоре В, следуйте этому методу.
Для настройки ширины выреза сделайте пропил в обрезке фанеры, подняв диск так, чтобы на ребре оставался небольшой заусенец.
Настраивая глубину пропила, измеряйте расстояние от упора до внешней стороны зубьев пильного диска.
Прикрепите к головке поперечного (углового) упора деревянную накладку и выпилите в детали вырез за несколько проходов. Продольный упор служит ограничителем при последнем проходе.
Займитесь крышкой
1. Возьмите выпиленную ранее крышку А и отметьте ее центр, соединив прямыми линиями противоположные углы. С помощью кольцевой пилы сделайте в центре крышки отверстие диаметром 38 мм (фото G).
Струбцинами закрепите крышку А на верстаке, подложив доску для предотвращения сколов. Просверлите в центре крышки отверстие для фрезы.

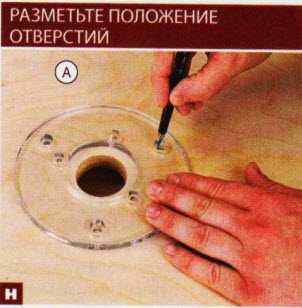

Положите на крышку А пластиковую накладку подошвы фрезера и выровняйте ее по центру, расположив так, чтобы органы управления электроинструмента были доступны спереди.
2. Снимите с подошвы фрезера, который вы собираетесь установить в стол, пластиковую накладку и, используя ее как шаблон, разметьте на крышке центры монтажных отверстий (фото Н). Просверлите отверстия и раззенкуйте их.

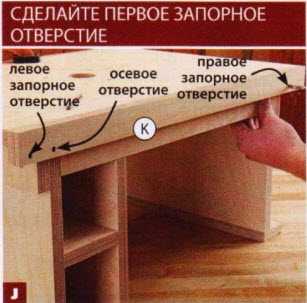

3. Выпилите планки крышки К. Разметьте на одной из планок центры трех отверстий (рис. 2). Просверлите отверстия диаметром 6 мм (фото I). Приклейте планки к крышке А и зафиксируйте струбцинами.
Закрепите обе планки К на верстаке, сложив их в стопку и подложив снизу доску, чтобы избежать сколов.
Просверлите отверстие диаметром 5 мм через осевое отверстие. Затем сделайте отверстие диаметром 6 мм справа. Глубина отверстий должна соответствовать длине крепежа.
4. Положите крышку A/К на основание и выровняйте осевое отверстие посередине торца планки Е, ориентируясь на средний слой фанерного шпона. Затем через отверстия верхней планки К просверлите отверстие диаметром 5 мм для осевого шурупа и отверстие диаметром 6 мм для правого запорного винта (рис. 1, фото J). Добавьте шайбы и вверните в осевое отверстие шуруп-глухарь 6×35 мм. Приподнимите крышку и через левое запорное отверстие просверлите отверстие диаметром 6 мм для запорного винта, фиксирующего крышку в поднятом положении.
Добавьте продольный упор
1. Выпилите переднюю стенку и основание упора L. Разметьте одинаковые полукруглые вырезы (рис. 3). Затем, как описано в «Совете мастера», аккуратно выпилите их электролобзиком. Приклейте переднюю стенку к основанию и зафиксируйте струбцинами.
2. Выпилите проставки М и прижимы N. Приклейте проставки к прижимам. Когда клей высохнет, поставьте упор L/L на собранные прижимы M/N, выровняйте детали и просверлите сквозные отверстия диаметром 6 мм (рис. 3, фото L).
Подложив доску для предотвращения сколов, выровняйте упор L/L поверх собранных прижимов M/N. Зафиксировав все части струбцинами, просверлите сквозное отверстие, затем сделайте то же самое с другой стороны.

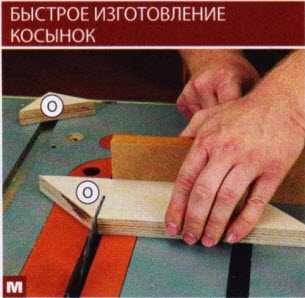

Настройте поперечный упор на угол 45° и отпилите две косынки от обоих концов полосы. Снова установите угол 90°, чтобы отпилить еще две косынки.
3. Из фанерной полосы размером 19x76x305 мм выпилите треугольные косынки О (фото М). Приклейте их к собранному упору (рис. 3).
Изготовьте прочные ящики

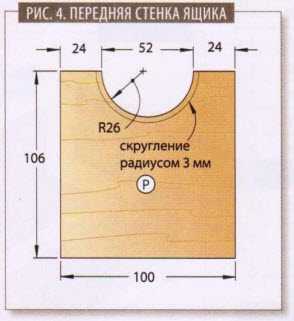

1. Из 19-миллиметровой фанеры выпилите две заготовки размерами 100×254 мм для передних и задних стенок Р. Из одной заготовки выпилите две задние стенки и отложите их в сторону. На второй заготовке разметьте вырезы передних стенок (рис. 4) и аккуратно выпилите их (см. «Совет мастера» внизу), прежде чем разделить заготовку на две передние стенки.
Краткий совет! Сделать вырезы удобнее до того, как начнете выпиливать передние стенки, чтобы подошва электролобзика не упиралась в струбцины, прижимающие заготовку.
Совет мастера
Способ выпиливания крутых изгибов электролобзиком
Даже установив в электролобзик пилку с самыми мелкими зубьями, сделать аккуратные вырезы с небольшим радиусом непросто, так как пилка застревает в пропиле, нагревается и образуются прижоги.
Испытайте такой способ: прежде чем выпиливать вырез по контуру, сделайте частые прямые пропилы от края детали, как показано на фото справа. Затем выпилите вырез, ведя пилку с небольшим отступом от контурной линии. По мере продвижения пилки вперед мелкие кусочки, образованные прямыми пропилами, будут выпадать один за другим, не препятствуя движению пилки и давая пространство для маневра, если потребуется немного изменить траекторию. Отшлифуйте края выреза до линии контура, используя обрезок пластиковой трубы, обернутый наждачной бумагой.
2. Из 12-миллиметровой фанеры выпилите боковые стенки Q и донышки R. Отложите эти детали в сторону.
3. Закрепите фрезер на нижней стороне крышки А. Если оригинальные винты крепления подошвы окажутся слишком короткими, замените их более длинными с такой же резьбой.
4. Вставьте в цангу фрезу для фальцев шириной 12 мм. Установите упор, как показано на рис. 3. Отфрезеруйте фальцы 12×12 мм вдоль трех сторон передних и задних стенок Р. Замените фрезу и сделайте скругления радиусом 3 мм на краях полукруглых вырезов передних стенок.
5. Соберите ящики, склеив детали и зафиксировав их струбцинами (рис. 5). Из обрезка 6-миллиметровой фанеры сделайте поворотные запоры S и отшлифуйте на углах скругления радиусом 6 мм. Просверлите монтажные отверстия с цековками и прикрепите запоры к передней кромке средней опоры В (рис. 1). Теперь вставьте ящики, заполните их коробочками с фрезами и можете приступать к фрезерованию.
Возможно, Вас заинтересует:
stroyboks.ru
Фрезерный стол своими руками: чертежи, видео, фото
По сравнению с ручным инструментом, фрезерный стол своими руками позволяет получать более точную степень обработки материала. Жестко установленный фрезер, уверенно режет различные породы дерева, пластик, древесно-стружечные плиты с покрытием. На нем можно не только снять фаску, но сделать паз, шлиц, прорезь, шип, канавку, фигурную выборку профиля.
Самодельный фрезерный столКак выбрать практичный вариант
Есть разные способы изготовить самодельный фрезерный стол, но принципы конструкции у большинства моделей совпадают.
Сначала выбирают один из 3 типов фрезерной установки, определяющий габариты и расположение этого оборудования в столярной мастерской:
- Навесной. Отдельный агрегатный блок, который крепится к пильному станку сбоку на струбцинах. Позволяет использовать рабочую поверхность другого оборудования, легко снимается, убирается своими руками в сторону в случае ненадобности.
- Переносной. Настольная модификация, которую стремятся сделать с минимально необходимыми размерами станины и фрезерного стола. Эффективный станок в использовании при частых переездах по строительным площадкам.
- Стационарный. Основной тип стола для налаженного производства, при условии достаточного пространства в помещении. Это уже не просто фрезер, а оборудованное рабочее место.
Разрабатывать своими руками чертеж будущего стола нужно, уже зная установочные размеры, массу фрезерной части (с двигателем). Сечение, расположение несущих элементов должны сочетать прочность и свободный доступ для монтажа, обслуживания.
Материалы для самостоятельного изготовления
Рабочая плоскость стола обеспечивает ровное скольжение заготовки в одной плоскости. С этой задачей хорошо справляются листы ЛДСП, МДФ. Чтобы не было прогиба столешницы под весом фрезера, берут плиту сечением 2,6/ 3,6 см. На боковые части достаточно листа ДСП, толщиной от 1,6 см.
Монтажная пластина, на которую прикрепляют массивный фрезер, по определению имеет высокую прочность, жесткость. Из листовых материалов для нее подходят металл, текстолит, фанера твердых пород дерева. Толщина пластины не превышает 0,8 см.
Несущую опору стола выполняют своими руками из металлического профиля, листового ДСП. Иногда, это просто ножки с элементами жесткости, в других случаях стол включает в себя фронтально расположенные ящики для инструмента, мелкой оснастки, подсобных приспособлений.
Главную часть – фрезер – приобретают промышленного производства.
Мощность электродвигателя для деревообработки начинается с 500 Вт. Полноценное фрезерование твердых пород древесины требует мощности свыше 1 кВт (до 2 кВт). Напряжение 230/380 В. В большинстве моделей присутствует регулировка частоты вращения.
Дополнительные устройства
Творческое применение в конструкции фрезерного самодельного стола дополнительной оснастки позволяет значительно расширить его функциональность. Добиться плавной регулировки высоты режущей части над пластиной получиться, если сделать своими руками лифт для рабочего органа. С этой целью вертикальная ось узла опирается на винт с мелкой прямоугольной резьбой, проходящий через неподвижную гайку. Вращением маховика на штоке регулируют подачу фрезы. Механизм оборудуют боковыми упорами от искривления, контргайкой удержания в заданном положении при вибрации. При возможности, ставят более сложные лифты – автомобильный домкрат, заднюю бабку от токарного станка.
Еще одно дополнение – стальная линейка по продольной оси направляющих обрабатываемой заготовки. Практично, удобно, позволяет контролировать размер выборки, освобождает руки для других операций.
Инструмент
Чтобы сделать все детали фрезерного стола своими руками понадобятся:
- ножовка, электрический лобзик;
- наждак, шлифовальная машинка;
- рубанок электрический;
- дрель;
- стамеска;
- отвертка, шуруповерт.
Использование электро — механического инструмента ускоряет работы по изготовлению столешницы, направляющих, косых упоров, но, при необходимости, операции можно выполнять своими руками и ручными приспособлениями.
Составные части станка
Необходимое качество, которым обязательно должен обладать стол для ручного фрезера своими руками – устойчивость при вибрации. Использование верстаков б/у не всегда решает эту задачу.
Устройство фрезерного стола
Станина
Ножки с той стороны, где находится столяр, располагают немного дальше от края стола (0,1-0,2 м) для устойчивого размещения ног. Здесь же размещают пульт управления.
Высоту над полом выставляют регулируемыми опорами в пределах 0,85 – 0,9 м.
Размер вешней рабочей плоскости в значительной мере определит габарит предполагаемого сырья. В среднем, достаточно сделать 1,5×0,5 м. Исходя из этого, задают расстояние между опорными местами станины.
Крепление рабочего органа
Фрезер подводят к столешнице снизу, сверху накладывают монтажную пластину, стягивают их 4 винтами со шляпками под потай. Верхняя плоскость стола должна быть без выступов и впадин. Для этого надо, чтобы пластина легла в заранее вырезанное углубление, которое требуется сделать точно по ее наружному контуру. Под болты просверлить 4 сквозных отверстия. Добавочное крепление к дереву обеспечивают саморезами.
Форму пластины переносят с накладки подошвы фрезера. Внутреннюю часть вырезают в виде квадратной рамки с достаточными полями для размещения отверстий под болты крепления.
В доске стола надо сделать круглое отверстие, достаточное, чтобы прошла фреза. Слишком широкий проем закрывают добавочными кольцами — вкладышами для предотвращения задира материала во время фрезерования.
Оборудование рабочей зоны
Выдержать точность фрезерной обработки, направление подачи заготовки предназначены такие устройства на фрезерном столе:
- Направляющие. Располагаются по линии подачи пиломатериала для упора доски на установленном размере вылета фрезерных ножей. Их можно сделать из того же ДСП, что и корпус. По длине стола режут 3 полосы. В 2 из них вырезают проем под фрезу: первый – полукруглый (доска ляжет горизонтально), второй – прямоугольный по ее выстоте (станет вертикально). Направляющие ставят под прямым углом и скрепляют 4 косыми упорами. В горизонтальной делают прорези под болты для регулировки выхода фрезы. Третью планку разрезают пополам и накладывают на лицевую сторону угла. Она, раздвигаясь поддерживает минимальный зазор между вращающимися ножами и неподвижным упором. Фиксируется саморезами, накладной пластиной в верхней части.
- Прижимы. Допустимо сделать в виде деревянной гребенки (кленовая пластина с равномерными пропилами 2×50 мм с шагом 5 мм вдоль волокна) или шарикового подшипника нужного веса и размера.
- Крышка. С тыльной стороны направляющих вращающуюся головку, в целях безопасности, надо закрыть.
Дополнительной опцией может быть патрубок для подключения пылесоса, заведенный под крышку фрезы.
Последний штрих
После сборки все детали шлифуются, рабочие поверхности полируются. Бока и низ красят, вскрывают лаком. Электрическая часть закрывается металлорукавом.
stankiexpert.ru
Подробный чертеж фрезерного стола | САМОДЕЛКИН ДРУГ
Дорогие друзья, вашему вниманию представлен подробный чертеж фрезерного стола, надеемся данный материал вам пригодится, для создания своего собственного стола для мастерской.
Наименование, количество и размеры.
Высота стола и расстояние между салазками.
Количество и размеры фанерных щитов.
Подробные размеры панели.
Столешница.
Ящик под инструменты и ЗИП.
Крепление ножек стола.
Основной ящик.
Закрепим пройденный материал просмотром видео.
Большое спасибо за внимание!
www.samodelkindrug.ru
схемы, фото, чертежи стола для фрезера
Изготовить фрезерный стол своими руками, имея перед собой чертежи, необходимые материалы, крепления, не сложно. Некоторые считают, что лучше приобрести готовое изделие. Другие уверены, что самодельный стол позволяет точно адаптировать рабочую площадку под свои потребности, нюансы станка с ЧПУ или обычного ручного фрезера. Что выбрать, решать вам.
Содержание статьи
Основные элементы

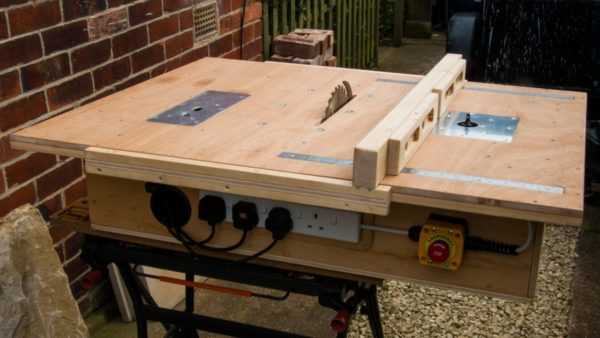

Фото фрезерного стола, сделанного своими руками
Чтобы сделать себе стол для фрезера, необходимо для начала определиться с тем, какой именно он будет. Работа с фрезерным станком может отличаться в зависимости от ряда факторов, включая размеры самого станка.
Работа над столом для фрезерного станка с ЧПУ начинается с того, что вы выбираете, какой чертеж станет основой для изготовления. Не редко работа проводится без чертежей. Но тогда вы должны сами начертить параметры будущего стола, нарезать его элементы с помощью циркулярки. Выбрать компоненты, которые потребуются, чтобы сделать самодельный стол, следует на основе его основных элементов.
- Тип конструкции. Работа вне мастерской, а при постоянных перемещениях предусматривает выбор портативного стола под станок с ЧПУ или без программного управления. Если работа будет осуществляться в гараже, мастерской без необходимости переноски стола, следует выбрать стационарный стол под ваш фрезер. Есть агрегатный тип. Это вариант, когда расширяется столешница вашего фрезерного станка или изготавливается поворотный вариант конструкции.
- Столешница. Чтобы сделать верхнюю крышку вашего стола, используйте листы ДСП или МДФ. Эти материалы легко режутся с помощью циркулярки, потому работа не вызывает трудностей. Многие изготавливают самодельный стол, используя прессованную столешницу. Но важно понимать, что при работе в условиях повышенной сырости они быстро разбухают и приходят в негодность. Как вариант, можете выбрать пластик. Из полимерных листов создается отличная практичная столешница. Металл более прочный, но тяжелый материал. Если решили выбрать алюминий, обязательно покройте его защитным лаковым слоем.
- Паз и упор. Работа на фрезерном станке обычно предусматривает продольную обработку боковой части заготовок. Если вы хотите обрабатывать поперечные торцевые элементы, конструкция должна включать подвижный упор. Этот упор будет передвигаться в пазах. Паз послужит также в роли фиксации прижимных элементов конструкции.
- Установка фрезера. Используя самодельный стол, крепление ручного фрезера к столу может осуществляться непосредственно к нижней части столешницы или к съемной площадке. Первый вариант сделать проще, но если выбрать второй метод, вы получите некоторые преимущества в виде более легкого снятия фреза при смене режущих инструментов. В связи с этим монтажная пластина — более предпочтительный вариант, с которым придется повозиться немного дольше.
- Продольный упор. Данный упор выступает в роли направляющей для обрабатываемых деталей. Потому самое главное требование — упор обязан быть максимально ровным. Поскольку это самодельный стол, упор можете сделать с помощью Т-образного паза. В него вставляют прижимные устройства и иные компоненты, которые позволяют упростить работу на станке.
Все необходимые элементы можно вырезать с помощью циркулярки. Изготовить самодельный стол не проблема. Столешница, упор, направляющие, крепления четко указываются по размерам, если вы используете типовые чертежи. Взяв готовый чертеж, можно адаптировать самодельный стол под станок с ЧПУ под собственные потребности. Действуйте так, как будет лучше для вас. Отыскать сами чертежи не составит труда, а циркулярка наверняка есть в вашем арсенале электроинструментов, раз вы собираетесь делать стол под станок с ЧПУ.
Делаем своими руками
Чертеж и схема фрезерного стола
Чтобы сделать себе стол для ручного фрезера или станка с модулем ЧПУ, вам потребуются чертежи и необходимые элементы будущей конструкции, о которых мы рассказали выше.
Выбирая чертеж для будущей конструкции под фрезерный станок, обязательно ориентируйтесь на размеры вашего станка, а также на размеры доступного для размещения оборудования места. Делать большой стол под маленький станок с ЧПУ не имеет смысла, ровно, как и наоборот.
Вы всегда можете переделать чертеж, сделать какие-то поправки, опираясь на доступные материалы, особенности станка, наличие циркулярки и прочих нюансах. Если вам нужен хороший координатный стол под фрезер, его лучше приобрести заводского производства. Самодельный координатный стол изготовить довольно проблематично.
Предлагаем вам вариант небольшого стола, работа на котором позволит легко разместить небольшой настольный фрезер с ЧПУ или без модуля. Преимущество такой конструкции в том, что ее легко сделать своими руками, она имеет небольшие размеры, здесь используются не сложные крепления.
- Рабочий стол и боковые стойки рекомендуется изготовить из ламинированной фанеры. Материал должен быть достаточно толстым, чтобы выдержать нагрузки. Ориентировочные размеры столешницы будут 40 на 60 миллиметров. Не учитывая угловой упор, высота составит 35 см. Сам угловой упор имеет высоту 10 см. Вместо фанеры может использоваться металлическая или пластиковая пластина. Выполненная из таких материалов пластина более долговечная и меньше подвержена износу. Но металлическая пластина добавит вес, сделав стол не таким уж мобильным и легким.
- На поверхности столешницы изготовьте три паза, которые послужат для установки рельсов. Здесь могут быть установлены вспомогательные компоненты будущей рабочей поверхности, которые могут потребоваться вам для работы фрезеров или циркулярно фрезерным станком.
- Для повышения устойчивости конструкции крепления ножек, усильте с помощью ДСП или листов МДФ №22. Ножки стола нужно установить на некотором расстоянии, чтобы осталось место для фиксации шаблонов и прижимов струбцинами.
- Закрыть механизм станка можно путем закрытия нижней части передней панели листом фанеры или другого подобного материала.
- Под боковой упор должны быть выполнены пазы, по которым он сможет передвигаться. На требуемом месте упор фиксируется болтами и гайками. Причем лучше использовать гайки-барашки. В этом случае вы легко сможете снять упор и поставить на его место другой агрегат.
- Упор соединяется с патрубком, который необходим для удаления пыли, стружки при обработке. Для отвода отходов воспользуйтесь обычными гофрированными шлангами, которые широко применяются при организации канализации. Через хомут можно подключать домашний пылесос.
- Если у вас настольный станок, лучше предусмотреть наличие тумблера для включения и выключения станка. Если у вас не настольный, а простой ручной фрезер, такой тумблер не потребуется.
- Упор включает в себя два элемента, которые могут сдвигаться или раздвигаться по мере зависимости от размеров рабочего инструмента. Чтобы зафиксировать створки, используйте гайки-барашки. Данная конструкция позволит легко извлекать фрезерное устройство из станины и менять фрезы по мере необходимости.
- Какой материал использовать для монтажной поверхности под фрезерный станок с ЧПУ, решайте сами. Специалисты советуют брать текстолит или оргстекло.
Подобный стол под настольный или ручной фрезерный станок можно сделать с помощью циркулярки, электрического лобзика и стандартных инструментов. Координатный вариант стола намного сложнее, потому работа предусматривает использование соответствующих чертежей и материалов.
Какой стол выбрать вам — координатный или обычный самодельный под фрезер с ЧПУ или без него, решайте сами. Работа должна выполняться качественно, соблюдая все указанные размеры. Посмотрите видео инструкции, которые позволят определить, какой стол под ваш станок подойдет лучше всего.
tvoistanok.ru
стол для фрезера своими руками с чертежами, столик для ручного фрезера чертежи
Вопрос о том, как самому собрать стол для бытового фрезерного станка, возникает перед домашними умельцами. Это вполне логично. Это установка, на которой фрезеровочное устройство монтируется стационарно, а обрабатываемая деталь перемещается по специально изготовленному столу.
Конструкции и виды
Содержание статьи
На практике существует множество вариантов исполнения фрезерных стволов. Домашние умельцы создают своими руками неповторимые конструкции для своих нужд. Но у всех вариантов есть одна объединяющая их тонкость – габариты стола. Например, может быть использован стол с габаритами 900*480*300 мм.
Тип стола
Перед выполнением работ следует понять, какой собственно стол нужен. На практике применяют следующие типы столов:
- постоянные;
- переносные;
- агрегатные.
Если в планах домашнего мастера стоит работа за пределами дома, то для него вполне подойдёт переносное изделие. Его допустимо установить на шасси и совершенно спокойно перемещать по территории мастерской. Для мастерской, размещённой в небольшом помещении, будет хорош агрегатный вариант, который представляет собой расширение столешницы пильного стола или её поворотное исполнение. Практичность применения фрезера, установленного на столе, выражается в совершенствовании и надёжности работы с деревом и, разумеется, в скорости изготовления деталей. Принцип работы этого устройства заключён в следующем – фрезер жёстко установлен, а заготовка перемещается относительно него. Такая конструкция предоставляет широкие возможности при обработке заготовок. В результате заготовки производят с качеством не меньшим чем в производственной мастерской, оснащённой соответствующим оборудованием. При создании фрезерного стола, желательно учесть возможность его модернизации. Не помешает продумать и устройство вспомогательных ящиков, которые только добавят дополнительный комфорт в работе.
Пошаговый алгоритм
Использование домашнего фрезерного устройств существенно расширяет возможности домашнего умельца по части обработки древесины и мягких материалов. Первым делом требуется основа, на которой будет установлена столешница. Для сборки каркаса под фрезерный стол применяют металлический профиль квадратного или прямоугольного сечения. Использование такого профиля придаст конструкции дополнительную жёсткость и надёжность. Для сборки станины целесообразно использовать электродуговую сварку. В обозначенном месте будет установлена монтажная пластина. Главное требование, которое предъявляется к этой процедуре — обеспечением качественной плоскости столешницы.
Посадочное место под пластинку должно иметь закругление. Это можно выполнить с применением обыкновенного напильника. После того как установочная плита подогнана, с использованием фрезера в ней проделывают отверстия, в которых будет установлен сам фрезер. В нижней части столешницы необходимо выполнить выборки, впоследствии в них будет установлен кожух пылеуловителя. Если в планах мастера стоит использование дополнительных приспособлений, то самое время изготовить под них крепёжные отверстия или пазы. После, выполненных работ можно начинать сборку стола. Последовательность действий заключается в следующем – фрезеровочный агрегат заводят снизу и фиксируют на столешнице. При этом надо заметить, что головки шурупов должны быть утоплены. После установки фрезерного инструмента можно закрепить столешницу к остову. В конструкции столешницы не помешает и наличие прижимного устройства. Оно пригодится при обработке заготовок с большими размерами. Для сборки такого устройства потребуются ролики или шарикоподшипник. Его укрепляют в удерживающем механизме, который закреплён на определённом удалении от столешницы. Использование такого приспособления обеспечит плотное прижатие полуфабриката с большими размерами, когда её пропускают при обработке. Это позволит не только увеличить точность обработки, но и повысить уровень безопасности работы.
Определяемся с конструкцией, чертёж
Самодельный фрезер – это простое, но всё же техническое устройство и перед его изготовлением желательно подготовить чертежи, если с этим возникли затруднения, то рабочие чертежи можно найти на соответствующих ресурсах в интернете.
СПРАВКА. С готовыми чертежами вам будет намного проще работать.
При большом желании можно выполнить фрезеровочный стол из обыкновенного верстака. Но, как показывает практика имеет смысл изготовить отдельную конструкцию. Это, кстати, легко объяснимо. Во время работы электрический фрезер создаёт серьёзные вибрационные нагрузку. Поэтому столешница отличается стойкостью к внешним воздействиям и прочностью. Надо помнить о том, что это устройство монтируют с нижней части и поэтому под ней должен быть определённый незанятый объём. При монтаже фрезерующего оборудования на вновь созданный стол используют установочную пластинку, обладающая необходимой надёжностью и жёсткостью. Для производства установочной пластинки желательно использовать стальной лист, листы, МДФ, фанеры или текстолита.
Конструктивно фрезеровочный станок – это остов с установленной на него столешницей. На практике, многие домашние умельцы оснащают такую конструкцию инструментальными ящиками для сохранения технологических приспособлений, требуемых для продуктивного труда.
Нельзя забывать и о локальном освещении. Для этого на плоскости инструментального стола допустимо смонтировать осветительный прибор, обеспечивающий достаточную видимость в месте фрезерования.
На основании большинства современных устройств уже проделаны пазы, их применяют для фиксации инструмента к установочной плите. Если таковых отверстий нет, то придётся их проделать и нарезать в них резьбу. При монтаже устройства на станок требуется соблюсти все меры безопасности.
Необходимые материалы
Для самостоятельного изготовления столешницы потребуется использование следующих материалов — металлического проката или брусков, изготовленных из древесины. Для их обработки потребуется использование углошлифовальной машины. Не помешает наличие ножовки по металлу, разумеется, все работы должны проводится с использованием мерительного инструмента – рулетки, стального уголка и уровня.
Остов под столешницу изготавливают из деревянных брусков или металлического профиля. Следует отметить, что деревянная конструкция будет иметь меньшую жёсткость и прочность, к сожалению, дерево может рассыхаться. Нельзя забывать о вибрации, которая возникает во время эксплуатации фрезера.
Для крепления столешницы к основанию потребуется использование резьбового крепежа, при установке её на место, необходимо сделать так, чтобы головки были утоплены в тело столешницы.
Сделайте столешницу
Одна из ключевых характеристик стола для фрезерования – её высота над уровнем пола. Современная эргономика говорит о том, что оптимальная высота расположения столешницы от пола лежит в диапазоне от 800 до 900 мм. На опоры стола можно укрепить регулируемые опоры. Они позволят регулировать высоту столешницы.
Для получения рабочего стола фрезерующего устройства берут верхнюю крышку от ненужного кухонного стола. Они изготовлены из плиты ДСП с толщиной 26 или 36 мм. Поверхность такой плиты закрыта пластиком стойким к износу. Такое покрытие обеспечивает нормальное скольжение полуфабриката во время переработки. Для стола допустимо применять плиты МДФ или ДСП толщиной от 16 мм и выше.
Отверстие для вылета фрезы сложно выполнить с использованием круглого режущего инструмента, поэтому его доработку до необходимых габаритов придётся с использованием напильника.
Сооружаем прочное основание
Нижняя часть остова должна быть спроектирована и изготовлена таким образом, чтобы рабочему ничего не мешало. По большей части станина имеет следующие размеры 900х500х1500 мм. Основание фрезерующей головки должно быть устойчиво к внешним воздействия, в частности, вибрации. Именно на эту составную часть фрезерующей установки приходится основная часть нагрузки. Основание — остов, произведённый из металлопроката или деревянных брусков. На этом каркасе и установят рабочий стол.
Многоцелевой стол начинают монтировать с установки столешницы на уже собранный остов. Установочную пластину к тому месту, где она должна быть установлена в соответствии требованиям рабочей документаций и обводят её силуэт. Затем, следуя обрису, требуется выбрать слой материала. Для этого применяют ручной фрезерный станок с фрезой на 6–10 мм. Размер впадины должен быть таким, чтобы установочная пластинка легла заподлицо с плоскостью рабочего стола.
Врезаем рабочее основание
Так как столешница имеет значительную толщину — 16 мм, то установочная плита должна быть несколько меньше. Вместе с тем она должна обладать прочностью, несмотря на то что вы изготавливаете столик для ручного использования. Для изготовления пластинки применяют листы из стали или текстолит с толщиной 4–8 мм. Габариты установочной пластинки должны соответствовать размеру основания фрезерной установки. Стыковка самого фрезеровального устройства и установочной пластинки выполняется через отверстия, которые уже имеются в основании фрезера. Если их там нет, то придётся их просверлить и нарезать резьбу.
Размеры и размещение проушин для стыковки установочной пластинки и корпуса должны быть соразмерны друг другу. Во избежание ошибок при изготовлении установочной пластинки целесообразно заблаговременно изготовить её эскиз, на котором указывают её габариты, также указаны размещение отверстий и размер резьбы.
setafi.com
