Столбы на откатные ворота

Подготовительные работы при установке откатных ворот  НАИВАЖНЕЙШАЯ ЧАСТЬ Приходите к нам, мы все сделаем качественно ! Общие затраты прикнуть можно здесь: http://yarvorota.ru/calc.html

Несколько важных статей в которых мы раскрываем тему по изготовлению и установке откатных ворот.
В них мы рассматриваем основные этапы с которыми приходится столкнуться. Сам цикл разбит на несколько статей по видам основных работ.
Что это за основные направления:

• Подготовка к установке откатных ворот
• Фундамент:
  — из бетона;
  — на сваях;
  — сваи ТИСЭ;
  — с креплением к ростверку
• Изготовление каркаса для откатных ворот (рама)
• Установка столбов (эта тема)
  — закладные на столбах;
  — крепление ловушек;
  — крепление поддерживающих кронштейнов
• Монтаж откатных ворот
• Установка зубчатой рейки своими руками

Четвертая статья из цикла: Как сделать откатные ворота

Столбы для откатных ворот своими руками

Насколько важно правильно установить столбы на откатных воротах

Главный вопрос это  не где, как, с какой стороны, как крепиться, об этом мы напишем дальше в этой статье.
Главное то, как правильно, без последствий, установить столбы.
Остальное вторично.

В том или ином виде вопрос по устройству столбов, которые оформляют проем въездных ворот, возникает на каждом объекте. т.е. в 100% случаях.
Постараемся данный пост сделать кратким и полезным.

Виды столбов при установке въездных ворот

• Уже установленные столбы
• Первоначальная установка


Из чего делать столбы въездных ворот

• Из металла
• Каменные (кирпич, камень, облицовка и т.д.)


Итак… Если у столбы уже установлены. Но заранее в планах было в будущем установить ворота на въезд и сделано все жестко. С умом, то делать ничего со столбами не нужно.
Но если в перспективе установка откатных ворот не была учтена или возникла необходимость уже потом, столбы закопаны как и в 99% таких случаях — на метр, то столбы «гуляют».

Глазу это не видно, но в зимне — всененний и осенне-зимний периоды имеет место пучение из-за промерзания и вследствие — расширения грунтов.
Столбы качает. В зависимости от грунта, бывает очень сильно. Установив ворота и закрепив к таким столбам, начинаются постоянные донастройки, поломки, некорректная работа именно из-за пучений грунта.
Что важно ! Само это не рассосется как многие надеются в таких случаях.
Такие столбы нужно переделывать. Вытаскивать из земли, если забетонированы — выламывать, вынимать куски заливки, раскапывать. Делать все, чтобы ничего не мешало для новой установки столбов откатных ворот.
Это значит, что какие-бы столбы, любого вида и конфигурации не устанавливались, они должны стоять крепко. Методом бетонирования шурфа, бетонирование заборных лент и устройство столбов на ленте с обкладкой кирпичом (читайте пост о фундаменте), завинчивание сваи и устройство столбов проема на ней, не важно, любой вариант исполнения должен стоять «намертво» и не гулять. Ни вверх ни вниз.
Распространенная ошибка! Многие наивно полагают, что залитая лента (т.н. ростверк) даже на метр в землю, это гарантия надежности. Это не так.
Почему? Бетон залитый даже на метр находится в толще промерзания грунта. У нас норматив 1,5м, по практике промерзает 1,2-1,3м. Соответсвенно слой почвы в который на глубину 1метра, залита или лента или фундамент столбов — будет качать.
Силы пучения огромны. Качает целые дома. На сильно пучинстых грунтах (глины, высокий УГВ) кусок бетона просто вытолкнет за пару-тройку лет.
На тех же песках все равно присутствует качение. И однажды не получится отрегулировать как надо. И это чревато тем, что неправильно выполненные столбы на отдельно стоящем фундаменте любого вида рано или поздно подымет-качнет и ворота упадут.

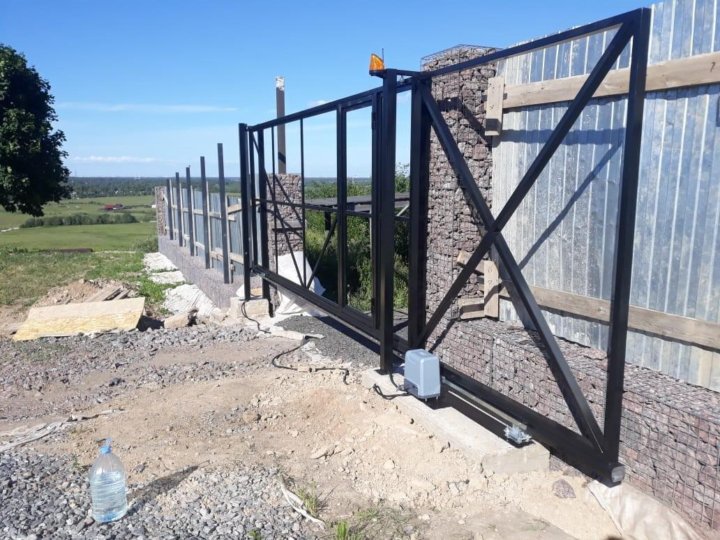

Пример на фото:

Если проем ворот уже оформлен. Как быть ?

Как упоминалось в предыдущей статье, лень обходится дороже всего. Это имеет отношение и к данному аспекту. Часто проем уже оформлен. Переделывать его не хочется. Чо делать ?
Катастрофы нет. Все поправимо. Понимая что установка выплонена не так как надо, возможны эксцессы, на глаз уже видны качения — ставятся солбы изнутри. Что поддерживающий, что приемный. Так как столбы которые не стали переделывать есть, получается такая П-образная рамка. Или два параллельных столба. Так как есть сомнения в таких случаях в правильности установки столбов, которые не стали разбирать, или не сделаны закладные, то внутренний столб к нему лучше не крепить.

Вести себя в почве они будут по разному. Это кстати основная причина некорректной работы ворот. Такой столб гуляет сильно, а ворота сидят крепко.

И уже к этим столбам, установленным изнутри, происходит крепление ловушек и кронштейнов.
Столбы изнутри это не что-то необычное. Они применяются и при монтаже ворот с нестандартной зашивкой. Доска, ковка, зашивка каркаса внахлест, штакетник.
Любой вриант не позволяющий расположить поддерживающий кронштейн сверху ворот.

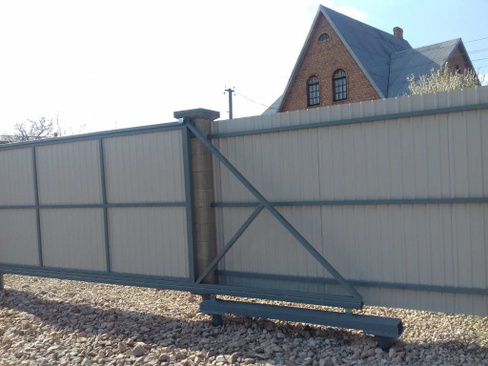

Или возможны нестандартные решения. Пример на фото ниже:
Опять же на откатных ворота с нестандартной зашивкой, очень тяжелых, визуально не позволяющих выполнить обычный поддерживающий кронштейн и других усложняющих нюансах конструкций, так же ставятся столбы изнутри. А тяжелые откатные ворота фиксируются или двумя кронштейнами или двумя столбами.

Это повышает общую жесткость конструкции. Что особенно важно при ветровых нагрузках.

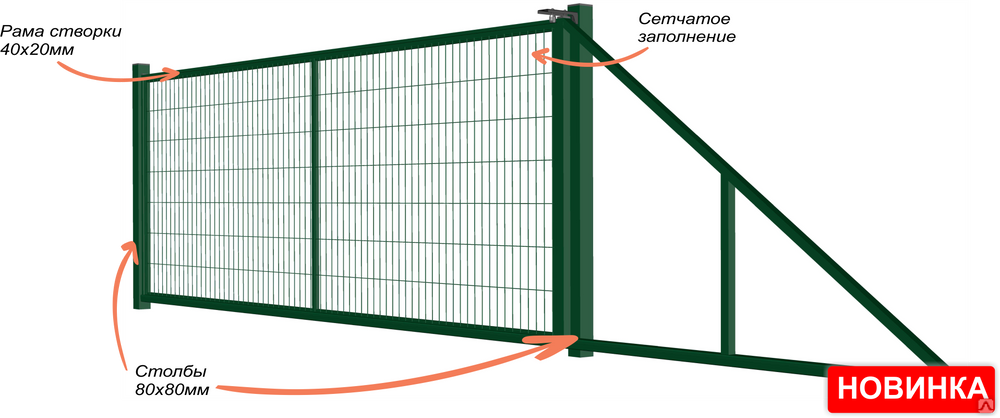

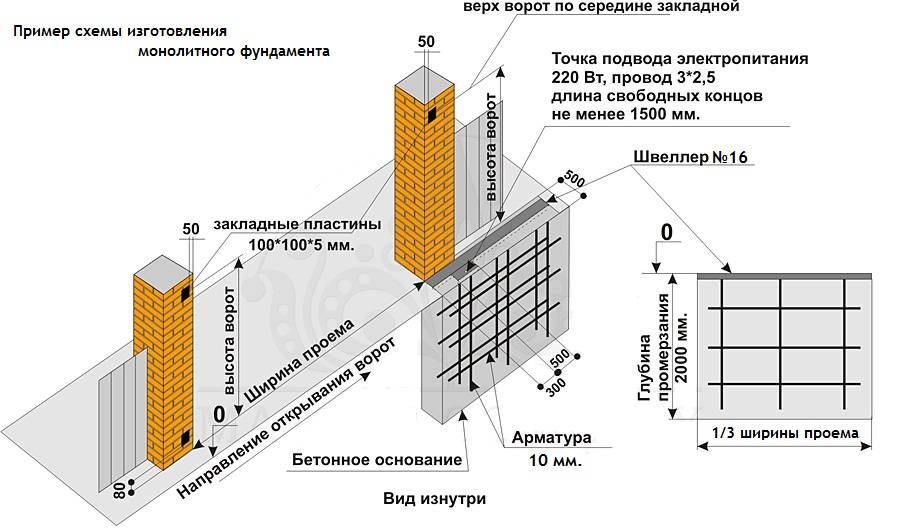

Закладные для откатных ворот в кирпичных и других столбах

В кирпичных столбах оформляющих проем — это в любом виде металл выходящий из кладки наружу.
Ввиде загнутой полоски металла, проф. труба 60х40мм, кусок уголка приваренный арматурой к внутреннему железному столбу, наконец просто приваренный уголок и торчащий наружу.
Это проблема каменщиков. Главное надежно и красиво. И желательно удобно для монтажа.
С железными столбами все легче. Приваривается закладная в любом виде и к ней монтируется ловушка или поддерживающий кронштейн.
Очень удобны для монтажа ловушек (именно ловушек) кронштейны от фирмы Ролтэк или Алютех. Мы их применяем на любых откатных комплектах.
Ознакомиться со стоимостью именно комплектов можно здесь:

http://shop. yarvorota.ru/

Такие кронштены можно применять и при креплении к кирпичным столбам. Но так как на кладке столбов в основном используется облицовочный кирпич, пустотелый, надо такие столбы ПОЛНОСТЬЮ забивать раствором. Даже пустоты в кирпиче.
Так как точное расположение установки кронштейнов угадать трудно, крепиться придется по факту. А если в кирпиче есть пустоты, то нормального крепежа не получится. В итоге не спасет ничего. Ни химические анкеры ни им подобная технология.
Весом ворот расколет весь кирпич в местах крепления кронштейнов.
На приведенных выше прмерах описаны основные и чаще всего возникающие вопросы при установке столбов для откатных ворот. На всех фото показаны кирпичные столбы. Все, что показано ввиде наглядной информации относится и к столбам железным. Установленным на винтовых сваях или забетонированных.
Девяносто процентов ворот ставятся именно на стальные столбы в различных вариантах.

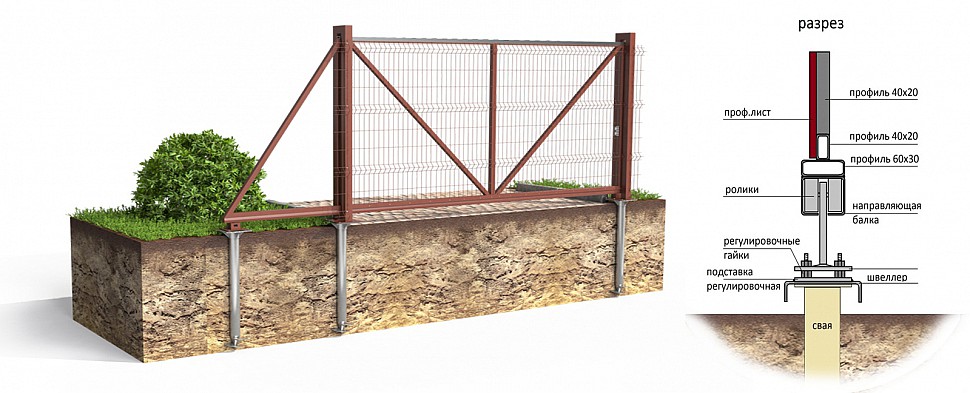

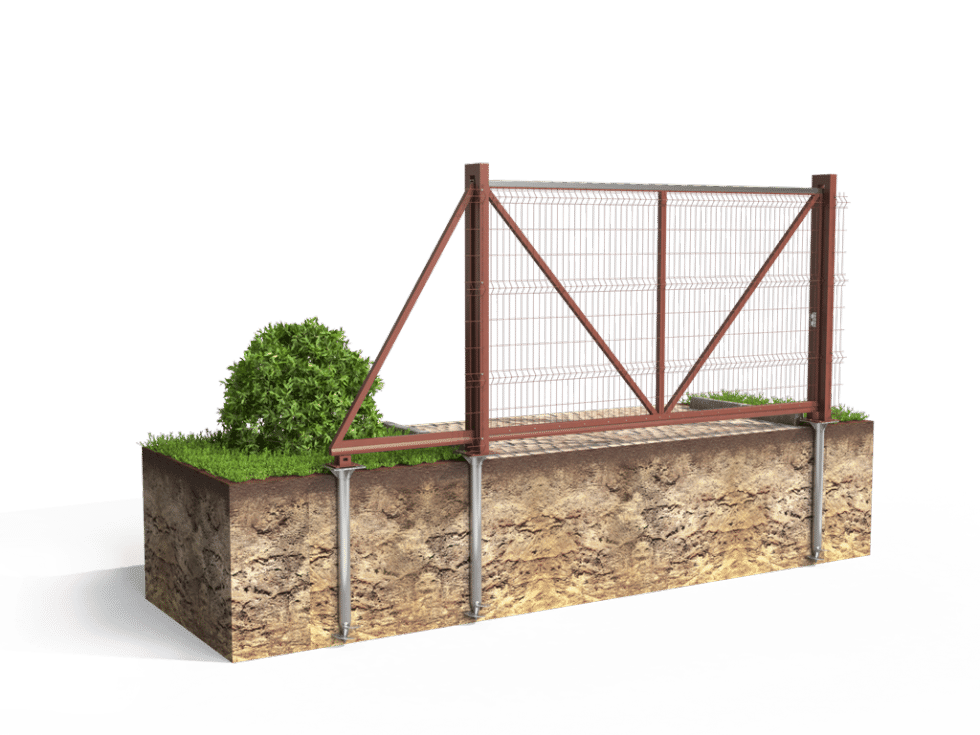

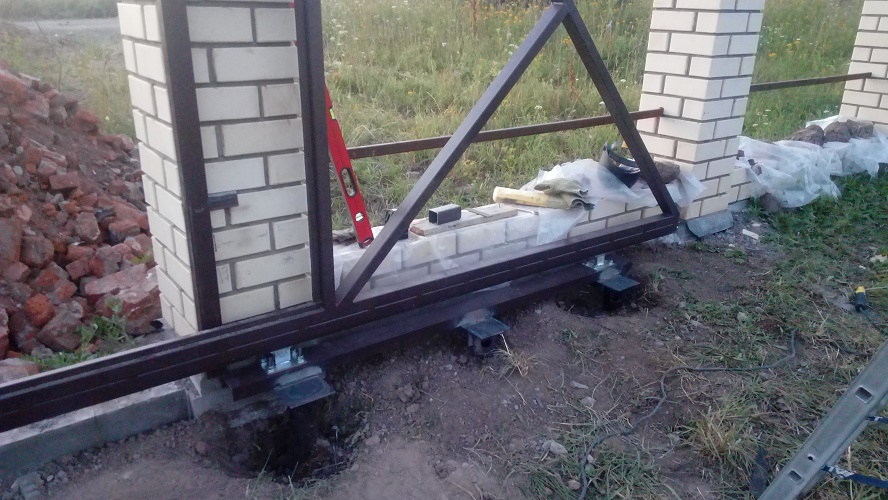

На практике выглядит все менее презентабельно. Примерно так:

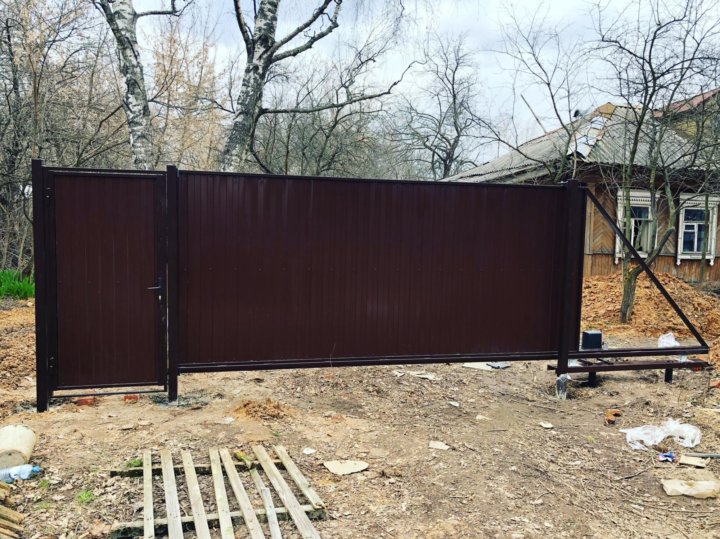

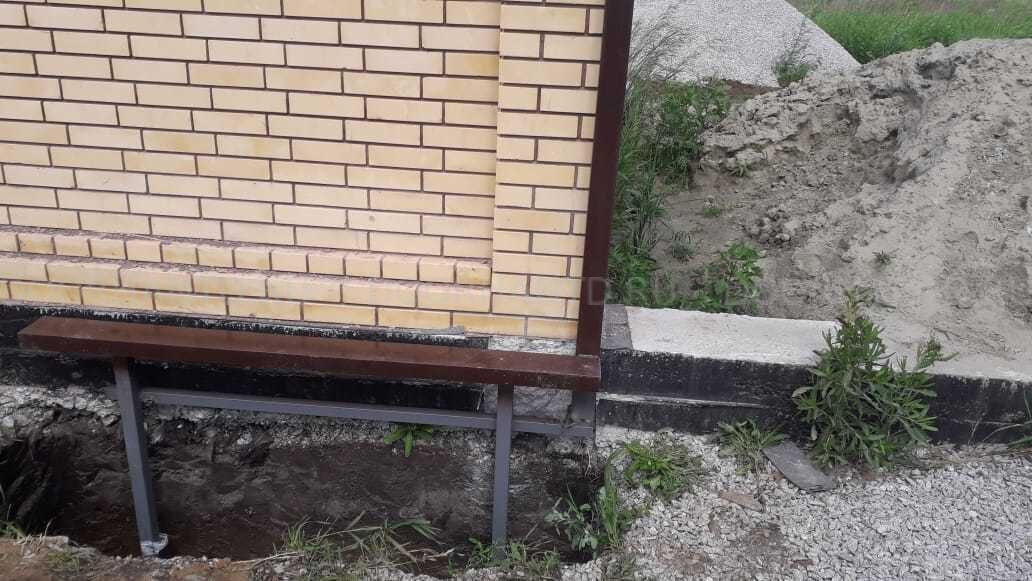

На фото показан столб проема откатных ворот установленный на винтовую сваю и крепление ловушки как раз на поддерживающий кронштейн от Ролтэк.
Обязательно прочтите статью о нюансах монтажа.
Там мы немного остановимся именно на монтаже столбов. Так именно по монтажу солбов возникает много вопросов. Здесь мы рассмотрели общее понимание данного вопроса.
Отправную точку.

Обязательно прочитайте все статьи.
В деталях кроется весь опыт, позволяющий избежать ошибок !
Сегодня мы рассказали и показали на примерах основы при установке столбов для откатных ворот.
Думайте. Читайте обязательно.
А то наделаете ошибок !
