Вальмовая крыша своими руками: чертежи и пошаговая инструкция

Строительство вальмовой крыши имеет много преимуществ, если сравнивать с традиционным двухскатным вариантом. Она выглядит гораздо гармоничней и привлекательней, лучше воспринимает ветровые нагрузки. Но чтобы добиться указанных характеристик, следует приложить больше усилий в процессе сооружения вальмовой крыши своими руками.

Конструктивные особенности вальмовой крыши

Основными элементами каркаса для создания вальмовой крыши называют:

диагональные балки (накосные). В составе каркаса они присутствуют в составе четырех штук;
дополнительные или промежуточные балки. Они имеют разную длину, в зависимости от места установки;
коньковая балка;
центральные балки. Всего их шесть, служат основой всей системы кровли.

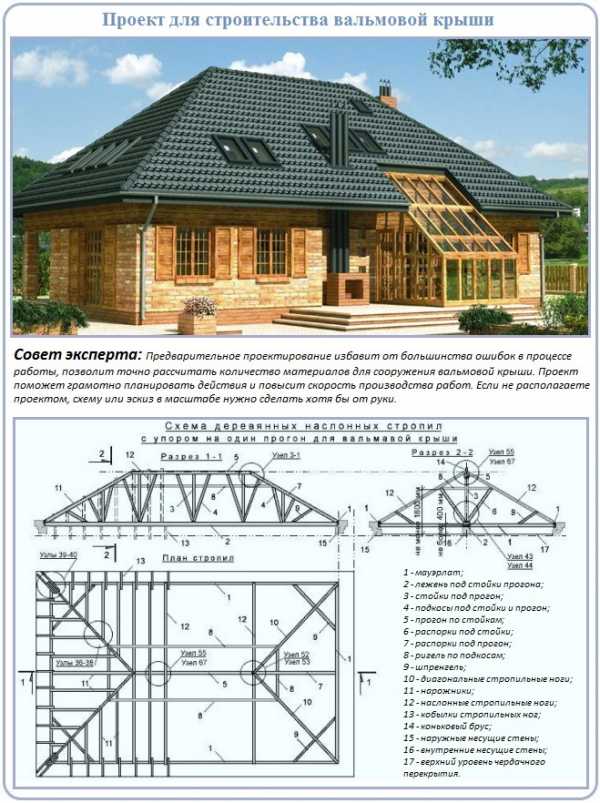

Как без проблем составить проект для создания вальмовой кровли?

Чтобы создать вальмовую крышу своими руками, необходимо предварительно составить проект. Формирование подобной конструктивной схемы происходит в несколько последовательных этапов:

Определяется длина коньковой балки. С центра короткой стены проводят осевую линию.
От оси по стене отмечают половину толщины конькового прогона.
К определенной точке прикладывают специальную планку.
В точке пересечения торцевой стены с внутренним контуром торцевой ставят отместку на планке.
От первой поставленной метки определяют величину свеса кровли.
Мерную планку прикладывают к смежной стене, чтобы она упиралась своим краем к торцевой.
Напротив первой метки делают еще одну отметку.
Таким же способом размечают четыре квадрата со всех сторон вальмовой крыши.

Необходимые инструменты и материалы

Для создания качественной вальмой крыши необходимо предварительно подготовить соответствующие материалы и инструменты:

бруски сечением 50х15 мм. Геометрические параметры всех элементов должны совпадать во избежание искривления крыши;
утеплитель. Лучше всего выбрать минеральную вату, которая не горюча и не подвержена разрушению биоорганизмами;
гидро- и пароизоляция. Выбирается в виде мембран или пленок, что позволяет защитить кровлю от негативного действия влаги;
кровельное покрытие. Чаще всего используется металлочерепица, профлист;
доска с сечением 20х40 мм для изготовления обрешетки;
шуруповерт, электропила, угольник, рулетка, строительный карандаш.

Технология создания вальмовой крыши

Самым распространенным методом монтажа вальмовой крыши является тот, что подразумевает установку стропил и несущего каркаса на ранее созданное перекрытие из прямоугольного бруса. Балки крепятся непосредственно на мауэрлат. Для его установки используют простые доски, которые крепят к стенам при помощи анкерных болтов с дополнительным применением гидроизоляционной пленки.

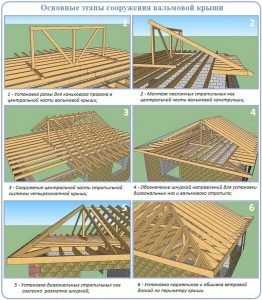

Этапы сооружения вальмовой крыши

Балки перекрытия укладывают с шагом 0,65 м. Крайние элементы не доходят до стен, поэтому на данных участках дополнительно устанавливают бруски, имеющие длину 1,1 м.

Чтобы добиться надежной фиксации, следует изготовить специальное приспособление. В стену забиваются небольшие отрезки арматуры, которые и будут использоваться для крепления мауэрлата. К металлу привариваются куски уголка, предварительно загнутые в виде крюка. Он должен иметь ширину полки 4 см, чего хватает для крепления всех балок при помощи саморезов.

Для увеличения пространственной жесткости созданной конструкции между балками в шахматном порядке необходимо установить короткие перемычки. Для их фиксации в нужном положении следует использовать уголки и саморезы. По периметру кровли концы установленных балок обшивают доской толщиной 40 мм.

Монтаж конькового бруса и диагональных стропильных балок

На следующем этапе монтажных работ необходимо обустроить скамейку вальмовой крыши. Она состоит из коньковой балки, опирающейся на основание на три вертикальные стойки. Первую их них устанавливают точно посередине, другие – на равном расстоянии от центра. К стойкам прикрепляют несколько упор в виде досок с разных сторон, что повышает стойкость конструкции. После этого прикрепляют коньковую балку.

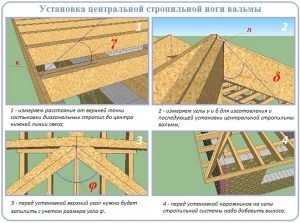

Установка центральной стропильной ноги вальмовой крыши

Дальше определяют длину накосной стропильной ноги. Измеряют расстояние между серединой места опоры в углу перекрытия и близстоящей вертикальной стойкой. Обязательно определяют высоту опоры, после чего при помощи специальной формулы получают длину диагональной балки.

Следует не забыть об установке некоторых дополнительных элементов. Это подпоры на диагональные балки. Они должны удерживать конструкцию, пока с противоположной стороны не будут установлены аналогичные элементы. Диагональные балки крепят к коньку при помощи металлических накладок, гвоздей и саморезов.

Монтаж прочих конструктивных элементов

Наружные балки устанавливаются таким же образом, как диагональные, с чередованием опор в шахматном порядке. В процессе монтажа постоянно контролируется и при необходимости корректируется угол обреза элементов и их длина.

При установке рядовых стропил на каждом из них вырезают паз, после чего упирают на коньковую балку. Внизу делают шип, чтобы свободно уложить элементы на брус перекрытия. Конструкцию фиксируют при помощи саморезов, металлических пластин и гвоздей.

Схема расположения стропил вальмовой крыши

Обустройство вентиляции

При установке вальмовой крыши необходимо обеспечить нормальную вентиляцию подкровельного пространства. Для этого в ветрозащитной пленке проделывается несколько небольших отверстий. При присутствии деревянной подшивки ее элементы устанавливают с небольшим зазором в 2 мм. Если применяются пластиковые материалы, перед монтажом их подвергают перфорации.

Если ветровая подшивка уже присутствует, можно просто установить специальные вентиляционные решетки. Диаметр таких изделий составляет 5 см. Вентиляционные решетки устанавливают по всему периметру крыши с шагом 80 см.

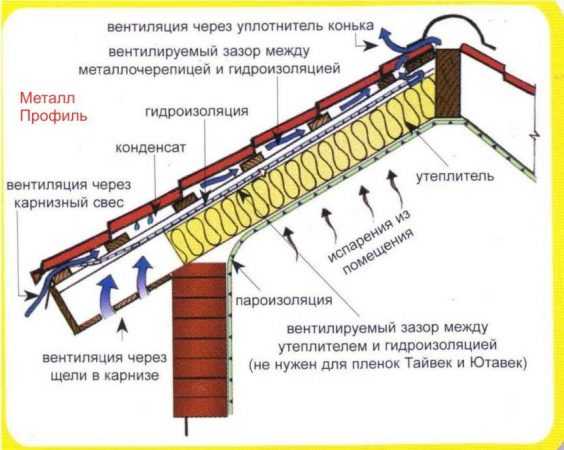

Вентиляция вальмовой крыши

Видео по теме: Вальмовая крыша своими руками

specnavigator.ru

Возведение четырехскатной вальмовой крыши своими руками.

Статья о возведении собственными силами двускатной крыши вызвала у наших читателей большой интерес и привела к потоку писем с просьбой описать аналогичный процесс для четырехскатной вальмовой крыши. Подобная стропильная система достаточно популярна у многих, но ее строительство гораздо сложнее в сравнении с ломаной или двускатной крышей.

Основная причина — угловые стропила, используемые в такой конструкции. Эти элементы часто называют по-разному, в интернете можно встретить их под названием вальмовых, диагональных или накосных, но мы будем называть их угловыми.

В инструкции по возведению ломаной и двускатной крыши вы можете увидеть, что балки перекрытия находящегося под крышей этажа являются основой, на которую опираются стропила. Разумеется, это не единственный вариант крепления, вы можете, как в этом примере, использовать для опоры стропил мауэрлат.

На иллюстрации ниже приведен пример дома с неотапливаемым чердаком высотой в 3,5 метра и с основой 7х11 метров. Щелкните рисунок, чтобы рассмотреть устройство мауэрлата и чердачных перекрытий.

Сечение наших балок перекрытия — 100х200 мм, вы можете рассчитать необходимое вам сечение.

Расчет балок производится как для нагруженных распределенной нагрузкой. При осуществлении расчетов нужно опираться на норматив распределенной нагрузки в 300 кг/м². Вес перекрытий и утеплителя составляет 200 кг/м², что оставляет еще 100 кг/м² запаса для строителей, которые будут ходить по перекрытиям во время установки крыши или последующих работ. Предельная величина шага балок перекрытия при сечении 100х200 мм — 0.7 метра.

Для обеспечения запаса прочности параметр расчетной нагрузки вычисляется повышением нормативной нагрузки (в приведенном примере повышение составляет 10%).

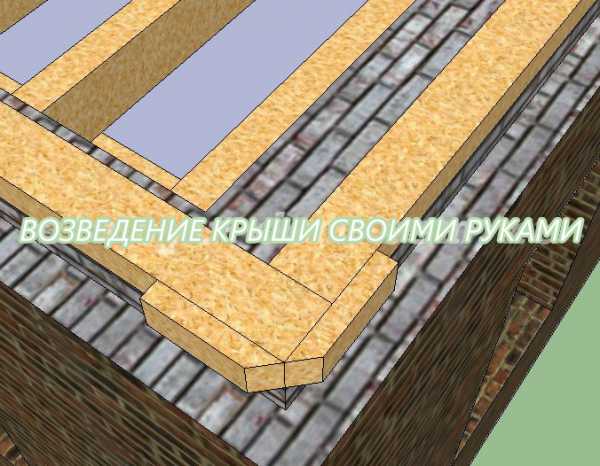

Мауэрлат в нашей конструкции изготовлен из бруса сечением 100х150 мм. Распределение равномерной нагрузки на стены достигается установкой балок перекрытия на доску сечением 50х150 мм. Такая конструкция необходима для несущей перегородки поскольку на нее приходится не только вес перекрытий, но и часть нагрузки крыши.

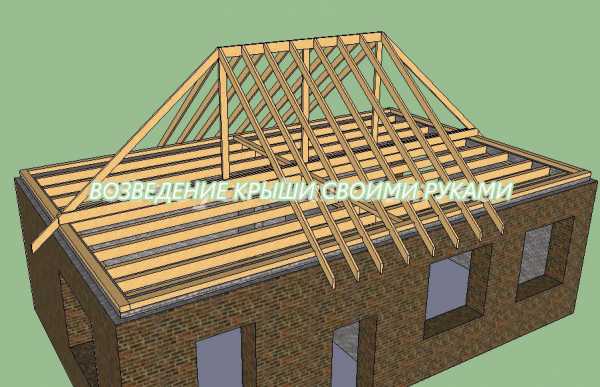

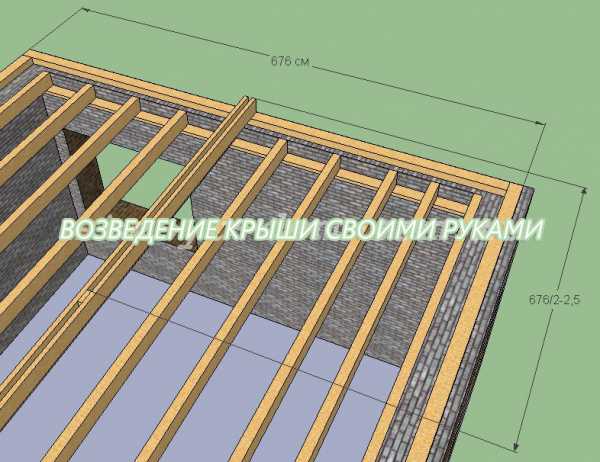

Возведение любой четырехскатной вальмовой крыши начинают с установки конькового бруса. Удобнее всего опереть коньковый брус на несущую перегородку, однако, если у вас как и в нашем проекте несущая перегородка оказалось расположенной перпендикулярно желаемому коньку, придется внести в конструкцию кое-какие изменения. Поскольку сечение балок перекрытия не предполагало установки на них дополнительной нагрузки, конек на них устанавливать нельзя. Вместо этого на мауэрлат укладываем посередине несущую балку. На следующей иллюстрации видно, что несущая балка собрана из пары досок сечением 50х200 мм. с зазором 50 мм. между досками. Зачем нужны две доски, объясним ниже.

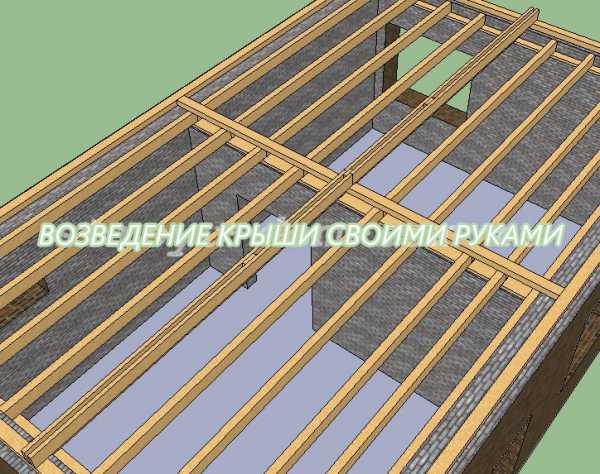

На иллюстрации справа можно увидеть как разместились вставки: промеренное рулеткой расстояние 676 см делим на 2 и отнимаем еще 2,5 см, это и есть расстояние до точки размещения вставки от стены. Бруски 50х150 мм делаются из обрезков доски и крепко прибиваются на место.

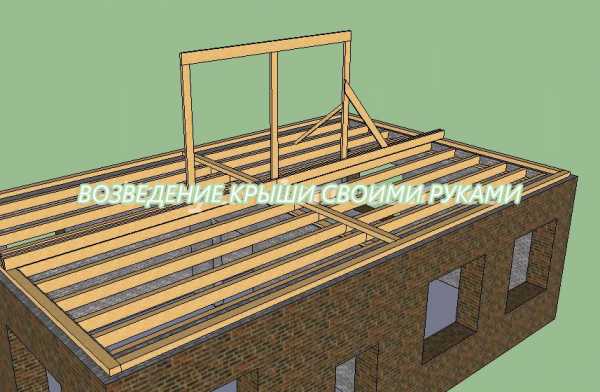

Приступаем к изготовлению «скамьи». Коньковый брус изготавливаем из доски 50х200 мм, для стоек используем доску 50х150 мм. При помощи уровня устанавливаем стойки в строго вертикальном положении поверх вставок, о которых говорилось выше, используя временные раскосы (на иллюстрации раскосы показаны лишь на одной стойке). Чтобы позже было легче работать, когда конструкцию понадобится разобрать, необходимо все стыки посадить на саморезы.

В описании ломаной мансардной крыши (линк) есть указания как определить высоту стоек. До начала сборки стоит нарисовать для себя как можно более крупный масштабный эскиз крыши и самого дома, размер рисунка позволит наглядно представить конечный продукт. Определяем высоту стоек, руководствуясь схемой, в нашем случае их высота получается 2,5 метра.

Теперь нужно изготовить и установить стропила. Они будут упираться в коньковый брус, поэтому для ясности будем называть их рядовыми стропилами. В приводимом нами примере используются доски сечением 50х150 мм с шагом 0,6 метра, а расчет производился с учетом региональных особенностей Нижегородской области и материала кровли (металлочерепица).

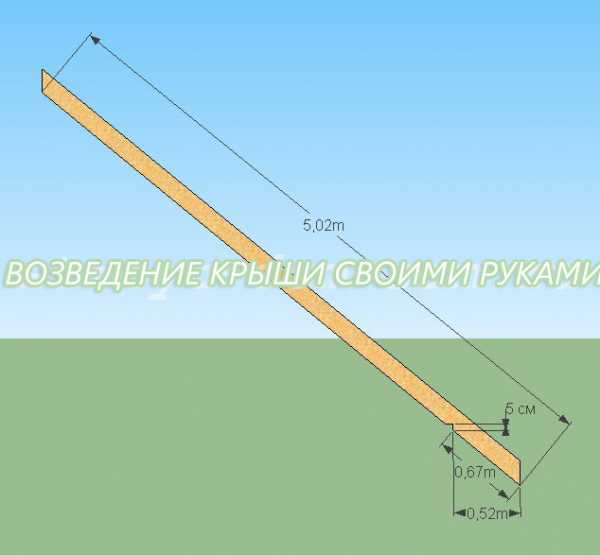

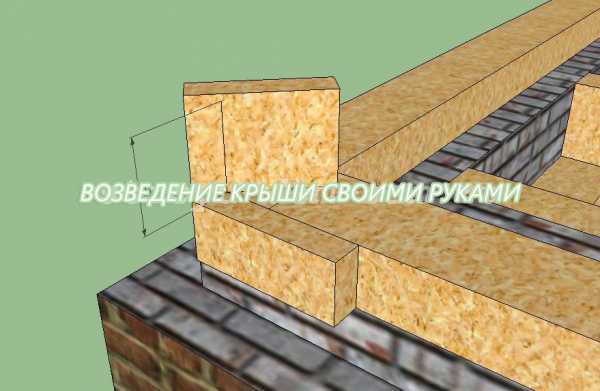

Первоначально подготавливаем из дюймовой доски нужный шаблон размером 25х150 мм. На следующей иллюстрации указан порядок разметки шаблона.

Возьмите дюймовую доску нужной длины и приложите ее как показано на левом рисунке. Отчеркните с помощью любого бруска высотой 5 см. верхний запил как на среднем рисунке. Полученная высота равна глубине запила стропила в точке стыка с мауэрлатом. Как правило одна треть от высоты сечения стропила и будет нужной глубиной запила. Если бы в нашем случае стропильные доски имели сечение 50х200 мм, запил следовало бы сделать глубиной 7 см.

Правый рисунок показывает как разметить нижню часть шаблона. Взяв прежний пятисантиметровый брусок, отметьте запил стропила на мауэрлате. Теперь отмерьте 40 см. (ширина карнизного свеса в нашем случае) от наружной стороны стены и проведите вертикальную линию, используйте для этого уровень или отвес.

Можно заметить, что на правом рисунке разметке шаблона мешает слой облицовочного кирпича. Во время монтажа стропил облицовочную кладку нагружать не стоит, поэтому от кирпича придется избавиться как минимум в местах крепления стропил.

Готово, шаблон для рядовых стропил можно использовать. Разумеется, крайне сложно осуществить возведение коробки дома и установку мауэрлата с коньковым брусом без геометрических погрешностей и отклонений. По этой причине имеет смысл приложить полученный шаблон во всех местах крепления будущих стропил прежде чем начать их изготовление. Пронумеруйте все стропила и сделайте для себя отметки обо всех возможных нестыковках и необходимых поправках, вполне вероятно какие-то стропила придется немного удлиннять, а какие-то укорачивать.

В нашем примере, когда все рядовые стропила установлены и зафиксированы, нужно разгрузить среднюю несущую балку (ту самую из двух досок по 50х200 мм). Снимаем с саморезов стойки, которые мы использовали для крепления конькового бруса. Когда процесс завершен, нагрузку принимает на себя коробка дома. Чтобы укоротить их, вынутые стойки немного подпиливаем и возвращаем на место так, чтобы они вошли между коньком и балкой. Устанавливать их нужно свободно и без лишней силы.

Если в вашем случае стойки опираются на несущую перегородку, а не на балку, эту процедуру можно опустить.

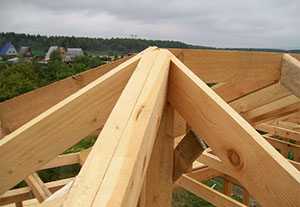

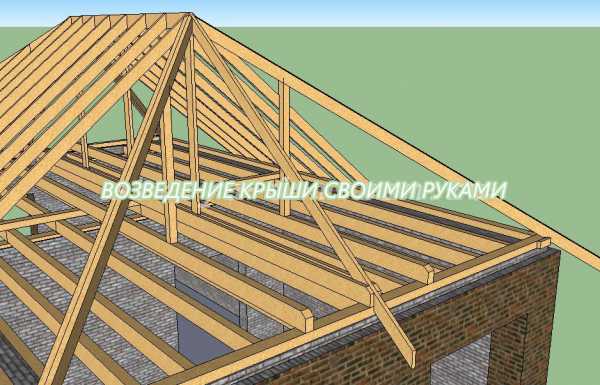

Изготовление и установка угловых стропил — самая интересная часть процесса. Для того, чтобы ваши обрешетка и кровля вышли ровными и без прогибов, угловое стропило дожно быть частью двух плоскостей смежных скатов одновременно. Этого достигают различными способами.

Нет особого смысла углубляться в достаточно сложный расчет сечения угловых стропил. Как правило они делаются из пары сшитых друг с другом досок с сечением аналогичным рядовым стропилам. Многолетний строительный опыт разных людей доказывает эффективность метода. При правильной установке подпорок, надежность этого способа строительства — стопроцентная (о подпорках ниже).

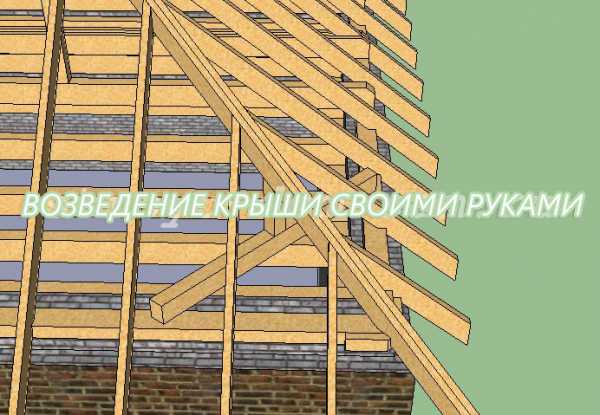

Из следующей иллюстрации видно, что по углам к мауэрплату крепятся по два запиленных обрезка доски сечением 50х100 мм и длиной примерно 30 см. Угол запилов составляет 45º.

Далее, начиная с любого угла, устанавливаем как показано на рисунке еще один брусок (в нашем случае его сечение — 50х150 мм). Через внутренний и наружный углы мауэрлата проходит линия, параллельно которой мы размещаем наш брусок. Таким образом брусок устанавливается на месте, куда позже встанет правая доска планируемого углового стропила.

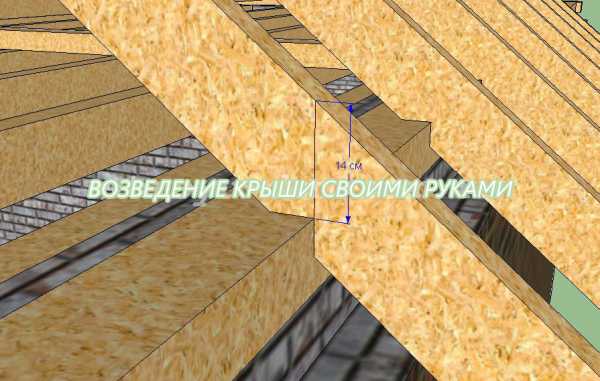

С помощью угольника замеряем на рядовом стропиле размер, указанный на рисунке, и делаем на нашем бруске соответствующую отметку, которую назовем «отметка 1». Загоняем в эту отметку саморез.

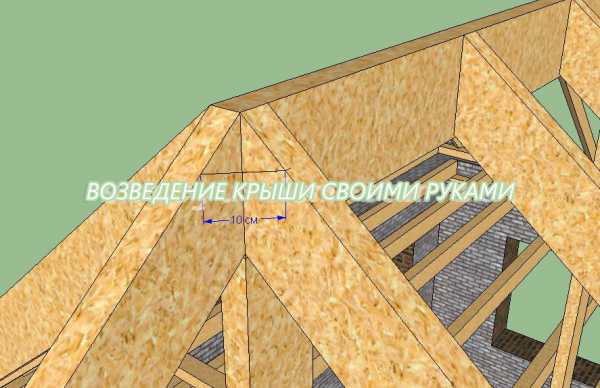

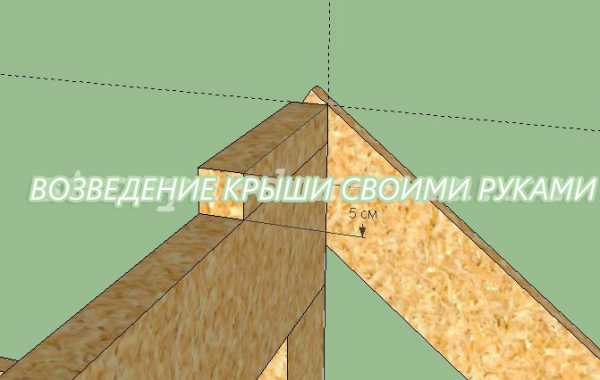

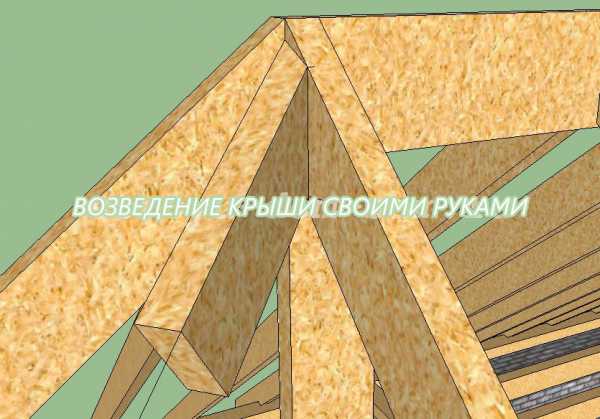

Делаем разметку в верхней части конструкции как показано на рисунке, при этом важно, чтобы у вас получился равнобедренный треугольник. Указанная здесь толщина углового стропила равна 10 см. У правого угла треугольника виден небольшой штрих, в этом месте мы устанавливаем «отметку 2» и вгоняем в нее саморез.

Прикрепляем к саморезам и натягиваем между нашими отметками 1 и 2 шнур (показан на рисунке синим). Взяв небольшой обрезок доски одинакового со стропилами сечения (в этом случае 15 см), упираем его в мауэрлат, совмещая верхнюю грань с шнуром. Отмечаем карандашом точку соприкосновения бруска с мауэрлатом и измеряем область опирания углового стропила, которая в нашем случае составляет 11 см. Обозначим новую точку как «отметка 3».

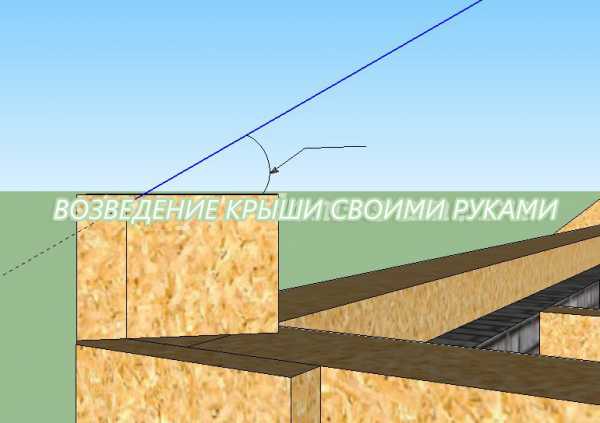

Угловое стропило будет стоять под определенным углом, который необходимо точно измерить, для чего вам понадобится малка с транспортиром. Если по какой-то причине не удастся купить малку в сборе с транспортиром как на иллюстрации слева, можно обойтись обычной малкой и школьным транспортиром. Рисунок справа показывает какой угол мы должны измерить.

Измеряем угол и заносим его в свои отметки как угол α. Теперь подбираем полуметровый обрезок доски с сечением как у наших стропил и запиливаем один из концов под углом β = 90º -α.

Прикладываем как на следующей иллюстрации слева нашу заготовку к «отметке 2», сомещая ее с шнуром. Рисуем параллельные рядовому стропилу справа линии. Осуществляем следующий запил, у вас должно получиться подобие того, что можно видеть на следующем рисунке. Здесь же можно видеть, что там, где рядовое стропило и шаблон соприкасаются в нижней точке, ставится еще одна отметка — «отметка 4»

Теперь удаляем шнур и выясняем расстояние между отметками 3 и 4, после чего изготавливаем угловое стропило. Свес рядового стропила нужно измерить. На иллюстрации, где указаны размеры стропила, видим, что расстояние от запила до края — 0,67 метра. Умножаем 0,67 на 1.5 и прибавляем к этому значению расстояние между отметками 3 и 4, что и дает нам искомую длину для заготовки углового стропила. Поскольку здесь взят небольшой запас, свес выйдет длиннее планируемого, но его всегда можно укоротить позже при работе над карнизом.

Сшиваем между собой пару досок 50х150. Доски стыкуем, если окажется, что они слишком длинные. Эти стыки для надежности осуществляем в разных местах. Размечаем и запиливаем верхний конец у правой доски по нашему шаблону. После этого делаем зеркально отраженную копию запилов на левой доске. Из верхних рисунков должно стать понятно, где на заготовке нужно отложить расстояние между отметками 3 и 4. Прорезаем нижний запил, соблюдая нужный угол α и размер опирания углового стропила — 11 см. Готовое стропило ставится на место и фиксируется. Повторяем процесс для всех остальных стропил, проверяя для каждого правильность расстояния между отметками 3 и 4.

Место максимальной нагрузки углового стропила находится в районе одной четверти пролёта от верхней точки. Необходимо установить в этом месте дополнительные стойки. В нашем примере уже упоминалось выше, что стойки нельзя ставить на балки перекрытия, в связи с чем под них нужно подложить дополнительные балки сечением 100х200 мм.

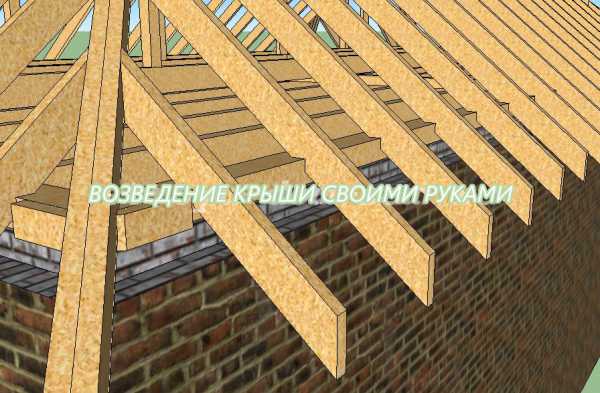

Время для установки «нарожников». Сделать и поставить их не слишком сложно, следуя простым шагам. На мауэрлате делается разметка мест, куда встанут нарожники, с необходимым шагом (в нашем примере 0,6 м). Тут же приступаем к работе над самым коротким крайним нарожником. По оставшемуся у нас шаблону рядовых стропил отмечаются его нижние запилы и длина свеса (все одного размера). Без каких-либо вычислений сразу по месту можно сделать верхний запил. Правку этого запила можно осуществить на глазок, если нарожник немного сдвинется вдоль мауэрлата в одну из сторон, это некритично, важнее добиться положения, при котором при взгляде сверху угол между нарожником и мауэрлатом составляет 90º.

Полученный короткий нарожник можно теперь использовать в качестве шаблона для производства остальных. Запилы для всех делаются одинаково, различается только длина. Расчеты производятся следующим образом: от длины рядового стропила отнимается длина имеющегося короткого нарожника, этот результат делится на количество нарожников в углу. Поскольку у нас есть разметка мауэрлате, нам известно общее количество будущих нарожников в нашем примере — пять. Исходя из разметки нам также известны расстояния, на которые будут отличаться длины всех последующих нарожников. Прибавляем к длине короткого нарожника известные расстояния, получаем длины последующих нарожников. На этом этапе самомтоятельного строительства крыши вы уже должны сами разобраться, что к чему, и проблем возникать не должно.

Маленькое дополнение. В случае, когда угловое стропило закрывает пролет длиной больше 7,5 метров, к уже имеющейся стойке нужно добавить еще одну дополнительную на расстоянии 1/4 пролёта от нижней точки опоры. Устанавливаем стойку на перекрытия, если они это позволяют или монтируем (как на иллюстрации ниже) опорный «шпренгель».

При пролете свыше 9 метров длиной, добавляем посередине еще одну опору. Этот случай предполагает также, что рядовые стропила должны быть усилены, что станет ясно еще на этапе расчетов.

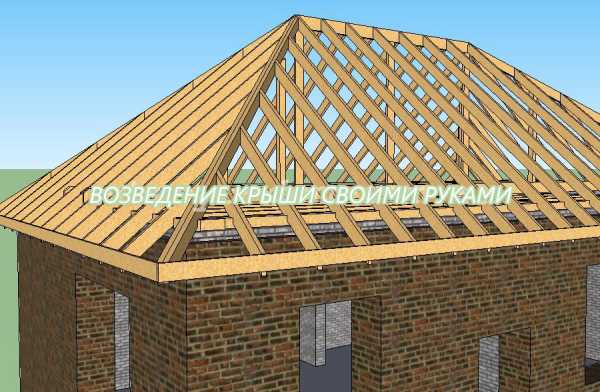

Наша крыша почти готова. Карнизный свес не самая сложная часть, и из прилагаемых иллюстраций можно понять какие простые операции вам осталось произвести для завершения работ.

После карнизного свеса вам останется сделать обрешетку. Подробности выполнения этой работы можно прочесть в статье «Двускатная крыша дома своими руками».

На этом наше описание можно завершить. Безусловно, довольно трудно в ясной и доступной форме описать сложный процесс возведения вальмовой крыши. Мы надеемся, впрочем, что тот, кто берется за подобные работы самостоятельно, сможет разобраться в процессе работы во всех тонкостях и добьется в итоге нужного результата. Если у вас все же возникают вопросы или дополнения, оставляйте их в комментариях.

И последнее, простая вальмовая крыша, на наш взгляд, со стороны выглядит довольно уныло, одно или несколько слуховых окон сделают ее гораздо более нарядной и радующей глаз.

pristroika.pro

Вальмовая крыша своими руками — пошаговая инструкция + видео

Не придумало еще человечество ни одного практичного в использовании строения, не имеющего крышу над головой. А ведь погода не только в душе, но и в доме, как известно, имеет первостепенное значение. Здесь, естественно, речь не идет об известной песне. Поговорим о том, как грамотно и без плачевных последствий соорудить вальмовую крышу своими руками, характеризующуюся четырьмя скатами, два из которых имеют форму трапеции, а два — треугольника (вальмы), которые и отличают ее от классической двускатной крыши.

Разновидности.

Вальмовая крыша может быть разной:

ломаной (вид достаточно сложных конструкций, поэтому должна сооружаться только профессионалами, хотя, стоит признать, выглядит он достаточно презентабельно): скаты в ней разного размера и соединены между собой под разными углами;
шатровой (такой вариант пригоден лишь для квадратных строений): все скаты в такой крыше одинаковы по длине и расходятся под одинаковым углом, начало которого идет с вершины крыши;
полувальмовой: здесь вальмы закрывают только верхнюю часть ската (возвышаются лишь над частью фронтона), не доходя до низа;
щипцовой (классической): с двумя скатами и фронтонами, на торцах скатов.

О последней, наиболее распространенном варианте, речь и пойдет далее.

Правила возведения вальмовой крыши своими руками.

Выбирайте коньковый брус и стропила одной толщины и из одинакового материала, чтобы каркас со временем не начал «ходить» и не нарушил целостность конструкции.
Короткие стропила следует крепить не к коньку, а к угловым стропилам, так же, как и при возведении обычной двускатной крыши. Следует обратить особое внимание на выдерживание углов уклона коротких стропил, которые должны равняться углам уклона угловых элементов конструкции.
Отметим, если вы выбрали низкую вальмовую крышу, то следует продумать и дополнительные подстраховывающие элементы, которые поддержат тяжелые составляющие конструкции.
Используйте только хорошо высушенный брус хвойных пород. И не забудьте о покрытии материала специальной пропиткой.

Особенности.

Построить вальмовую крышу самому, конечно, реально, но без определенных знаний можно допустить порой неисправимые ошибки. Дабы этого избежать, мы хотим предложить вам ознакомиться с рядом особенностей конструкции вальмовой крыши:

Конек (коньковый брус).

Основной несущий элемент конструкции, расположенный в центре постройки, к нему крепятся все остальные деревянные составляющие.

Угловые стропила (накосные стропила).

Это основные силовые элементы, которые представляют собой брусья толщиной с конек. Один конец каждого из них крепится к коньковому брусу, а второй выходит несколько за пределы здания.

Центральные промежуточные стропила.

Они проходят с концов конька на стены, выходя вниз по вальмам и скатам.

Стропила промежуточные.

Этот вид стропил не используется на вальмах, а крепится к коньку и проходит по скатам крыши вниз.

Короткие стропила.

Они не крепятся к центральному брусу (коньку) и имеют разную длину. Короткие стропила крепятся под одинаковым углом к накосным стропилам.

Подготовительный этап работ.

Произведите грамотные точные расчеты и разметку, которые смогут вам гарантировать надежность будущей крыши и составить чертеж. В этом вам поможет теорема Пифагора и таблица коэффициентов пропорций и соотношений между длиной стропил и их расположением. Обязательно используйте прописанные данные, это значительно увеличит точность необходимых расчетов.

Первым делом размечается ось по верхней обвязке дома с его торца.
Далее необходимо рассчитать 1/2 толщины конька, определив тем самым расположение первой части стропильной системы.
После приложите к размеченной линии один из концов замерной рейки, в то время как другой должен находиться на боковой стене. Таким образом, вы определитесь с местом расположения промежуточного стропила.
Затем установите один конец бруса на наружный угол стены, другой же — на свес крыши. Так удастся определиться с длиной стропильного свеса. Следующую деталь центральных стропил вычислите следующим образом: переместите замерную рейку на край боковой стены, после чего пометьте на ней расположение стропил (между верхней обвязкой и боковой стеной).
Аналогично предыдущему пункту повторите действия для оставшихся 3-х углов. Таким образом вы сможете отметить размещение торцов конька и промежуточных стропил.

Вальмовая крыша своими руками: пошаговая инструкция.

Установите вертикальные стойки, которые будут поддерживать коньковый брус. С помощью системы укосов произведите крепление к центральной балке.

Выполните крепление диагональных стропил, которые (напоминаем) должны иметь равную длину. Свесы же кровли могут отличаться на 50- 70 сантиметров. Уделите особое внимание стыковке конька, вальмы и диагональных стропил.

Рядовые стропила установите на расстоянии в 60 сантиметров, прикрепив к коньковому брусу и мауэрлату при помощи врубки после того, как будет произведен монтаж накостных. Используйте ригели и стяжки для дополнительной фиксации, шпильки для крепления мауэрлата. Чтобы рядовые стропила не создавали проблем с врубкой и креплением, они не должны касаться тех мест.

К диагональным планкам прикрепите с каждой стороны нарожники, которые свяжут мауэрлат с накосными стропилами.

Рядовые брусья с нарожниками необходимо установить под углом 90 градусов по отношению к коньку.

Исходя из того, какого размера ваше строение, вальмовую крышу, возможно, необходимо будет усилить. Это можно произвести следующими методами:

С помощью шпренгелей (брус, который перекидывается меж двух плечей мауэрлата, которые образуют угол) со стойкой, которые подопрут диагональное стропило.
С помощью стоек-«полок», подпирающие стропила в центре. Их прибивают на перекрытие или затяжку.
С помощью сдвоенных балок вместо одного бруса. Этот вариант актуален, если стропила чересчур длинные.

Видео

Вальмовая крыша своими руками — инструкция и технология постройки.

Будет ли ваш дом выглядеть ухоженным сарайчиком, деревенским домиком или элитным коттеджем, во многом зависит от типа крыши, который вы выберете для своей постройки. Несмотря на изыски, можно испортить все впечатление простенькой конструкцией сверху.

Вальмовая крыша своими руками

Привлекательным решением в этом плане может быть выбор вальмовой, четырехскатной крыши. Она придаст особое изящество даже самой несложной постройке. Особенностью данной конструкции является наличие скатов по всем четырем стенам. Ее составляют пара основных скатов, имеющих трапециевидную форму, и пара треугольных вальм, которые закрывают скаты-боковушки.

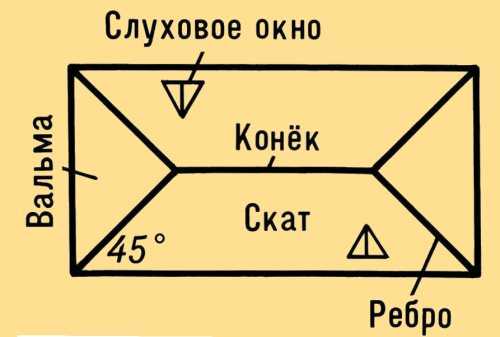

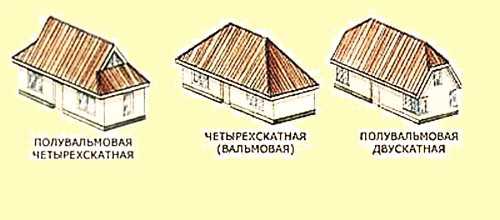

Различают несколько видов

Виды вальмовых крыш

Преимущества и недостатки вальмовой крыши

Помимо особенного внешнего вида, вальмовая крыша отличается высокой прочностью и надежностью. Она способна эффективно противостоять неблагоприятным погодным условиям, обильным осадкам, сильным порывам ветра, а также внешним нагрузкам. Также особенность конструкции такова, что в пространстве крыши можно организовать удобное жилое помещение, мансарду или чердак. При этом не придется сталкиваться с существенными неудобствами от наклона крыши. Помещение будет иметь достаточно комфортный температурный режим. Равномерный нагрев крыши поддерживается за счет увеличения площади поверхности.

Однако возведение такой конструкции сопряжено с определенными сложностями. Необходимо точно распределить нагрузку в связи с существенным весом и большой площадью поверхностей скатов. Нужен тщательный расчет площади крыши и стропильной системы.

Проектирование крыши

Проект крыши можно заказать профессионалам или сделать самостоятельно. Если вы новичок в строительном деле, это может стать серьезным испытанием. Конструирование вальмовой крыши потребует определенных познаний в математике и точной оценке предполагаемой нагрузки. Конечно, часть формул можно найти в интернете и есть даже онлайн-калькулятор для расчетов, но полностью это не решит все проблемы.

Как просчитать стропильную систему

Вальмовую крышу отличает более сложный каркас несущей конструкции. Центральные стропила, естественно, дают дополнительную нагрузку на стропильную систему. Поэтому важно точно просчитать все нагрузки и углы наклона.

Потребуется учесть не только собственные эстетические предпочтения, но внешние погодные условия, площадь дома, расстояния межу стенами дома, используемый кровельный материал и шаг стропил (как далеко они находятся друг от друга). Например, для снежных регионов, выбирают углы наклона в 40 градусов, чтобы снег не задерживался на крыше. Во многом на конструкцию системы повлияют и сами бревна. Они должны быть не только сухими и без сучков, но быть достаточного диаметра, чтобы, не прогибаясь, выдерживать вес крыши. В ином случае могут потребоваться дополнительные стойки и подкосы.

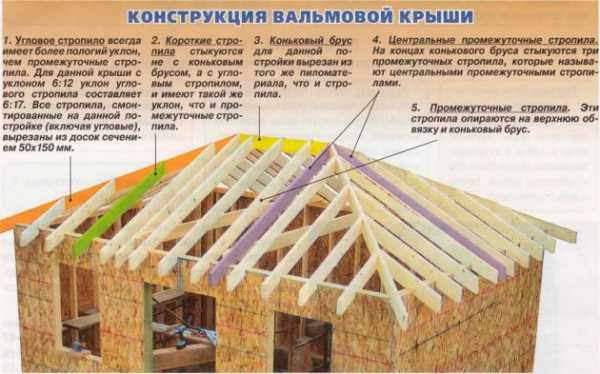

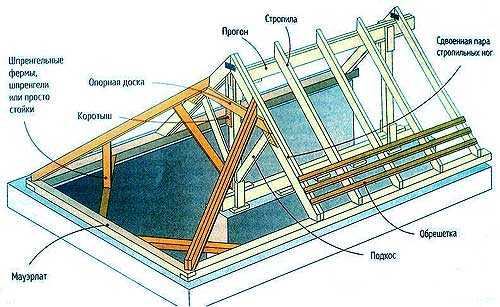

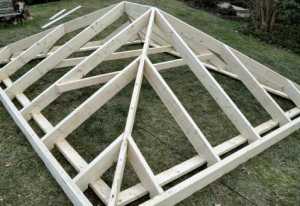

В общем виде стропильная система отражена на следующей картинке:

В зависимости от габаритов дома, количество стропильных элементов, подкосов может изменяться.

Образец стропильной системы крыши

Определение размеров крыши и размеров стропильных элементов

В упрощенном виде, чтобы высчитать размеры и площадь крыши в метрах, достаточно иметь информацию о длине, ширине дома, также потребуются сведения об углах основных скатов. Зная это, несложно вычислить необходимые площади. Однако следует также учесть объем дымоходной трубы, и, если есть, размеры кровельных окон, свесов, парапетов, соединительных элементов кровельного материла. Кроме того, имеющихся данных будет достаточно, чтобы рассчитать размеры элементов стропил, длину и желательную толщину. Потребуются минимальные знания геометрии или онлайн-калькулятор.

Как разметить крышу и смонтировать стропильную систему

Точности разметки можно достичь, применяя шаблоны или мерную рейку, шириной 5-10 см и длинной в несколько метров. Не нужно будет пользоваться рулеткой, чтобы откладывать одинаковые расстояния. Также это исключит ошибки при дальнейшем расположении каркасных элементов. Нужно будет определить осевую линию каркаса, разметить расположение центральной стойки. Затем отмечается расположение всех стропил по периметру дома.

Перед монтажом стропильной системы укладывается мауэрлат, затем — в соответствии с разметкой центральная балка. На нее устанавливаются центральные стойки опоры для конькового бруса. Он должен размещаться строго по горизонтали, на одинаковой высоте от перекрытия дома. Затем непосредственно начинается монтаж вальмовой кровли и всех остальных ее стропильных элементов.

Монтаж обрешетки

В качестве настила, используемого поверх стропил, могут выступить дерево или металл. Предварительно закрепив гидроизоляционный материал, можно приступать к монтажу обрешетки. Сухие брусья или другой материал прибивается строго перпендикулярно к стропилам, через определенный промежуток. Более подробно про монтаж обрешетки читайте здесь.

Монтаж кровельного материала

Монтаж кровли не имеет каких-либо особенностей по сравнению с другими видами крыши. Материал можно использовать любой по своему вкусу: мягкий покрытия, металлочерепицу, профнастил, шифер и прочее. Укладка проводится с нижних частей – вверх, внахлест.

Конечно, это наиболее общее описание ключевых моментов возведения крыши подобной конструкции, и ее отличительных особенностей. На что следует обратить внимание, если требуется сделать вальмовую крышу в своем доме.

stroyvopros.net

Как сделать вальмовую крышу своими руками

Сруб под крышу готов. Пришло время делать стропильную систему крыши. Рассмотрим поэтапно процесс ее монтажа.

Рассмотрим процесс возведение и устройство вальмовой крыши (четырехскатной крыши), которая состоит из угловых, промежуточных и вспомогательных стропил. Работа не сильно сложная, с ней можно справиться человеку без опыта. Главное — сделать правильные расчеты.

Возведение вальмовой крыши начинается с укладки мауэрлата, но так как у нас сруб из бревна под крышу, то мауэрлатом будет служить верхнее бревно.

Укладка балок перекрытия

Значит, самое время монтировать промежуточные балки перекрытия, сечением 10 на 20 сантиметров и промежуточным шагом 0.5-0.6 метров (могут быть и другие значения).

Крепить их к брусу труда не составит. Достаточно укладывать брусья поверх бревен и фиксировать их металлическими уголками.

Можно в бревнах сделать вырубки. Для этого сначала надо сделать точную разметку будущих отверстий, затем взять бензопилу с острой цепью и сделать запилы, глубиной, равной половине сечения бревна.

Высота пазов должна быть на 3 сантиметра больше высоты балок, чтобы при необходимости выровнять их.

Когда запилы сделаны, вооружившись стамеской и молотком надо довести дело до ума, придав отверстиям нужную форму.

Обязательно проверяйте горизонтальность балок по уровню.

Перед укладкой балок их концы надо обмотать кусками европена (утеплителя), смоченного в антисептическом растворе, затем дополнительно закрепить балки металлическими угольниками.

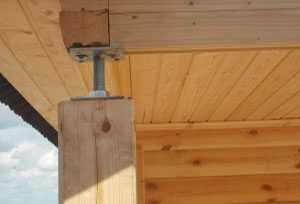

Стоит отметить, что любое строение из натуральной древесины, будь то коттедж, баня или дача, неизбежно дает усадку. Если не учесть этой особенности, то произойдет перекос дверных и оконных проемов, возникнут щели в полу и стенах, деформируется отделка внутренних помещений. Усадка дома из бруса — это основной недостаток деревянных домов.

Полный перечень недостатков домов из натурального дерева перечислены в этой статье.

Установка конька

Сначала надо сделать разметку. Для этого разделите фронтонные стены пополам (размеры снимите максимально точно).

Полученный размер (от центра до крайней стены) отложите на стене, перпендикулярной фронтонной, с двух сторон.

Аналогично повторите процедуру с противоположной стороны вальмовой крыши.

Расстояние между линиями будет равняться длине конька, стойки которого устанавливаются на пересечении «квадратов».

Установка стоек

Для вертикальных стоек будем использовать доски сечением 5 на 15 сантиметров, для конька — 5 на 20см.

Стойки выставляются строго вертикально и подпираются временными раскосами с двух сторон.

Крепятся саморезами. В одной стойке должно быть две доски.

Между вертикальными стойками (между двумя досками одной вертикальной стойки) устанавливается коньковый брус и крепится болтами. Дополнительно между вертикальными стойками можно смонтировать распорку.

Установка стропил

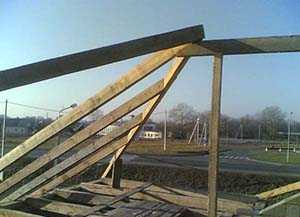

На установленный коньковый прогон надо смонтировать стропила. Для этой цели используют доски сечением 5 на 15 сантиметров (у вас могут быть другие, в зависимости от расчетов). Они укладываются с шагом полметра на коньковый прогон с двух сторон внахлест. Затем доски пилой аккуратно обрезаются в верхней части так, чтобы их можно было соединить встык. Стыкуются стропильные ноги металлическими профилями и саморезами.

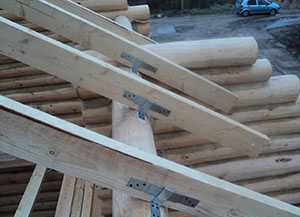

В нижней части вальмовой крыши сруба стропила устанавливаются на мауэрлат путем вырубки, которая делается под углом 90 градусов. Она опирается на верхнее бревно и крепится к нему металлическими уголками с использованием саморезов или гвоздей.

На бревне также можно сделать небольшие пазы, ввести в них стропильные ноги и зафиксировать аналогичным образом.

Длина досок должна быть такой, чтобы свес за карниз был не менее 30 сантиметров.

Так устанавливаются все коньковые стропильные ноги. После того, как монтаж завершен, начинается установка угловых стропил.

Установка угловых стропил

Первыми монтируются угловые стропила, которые идут по центру фронтона. Сечение можно оставить тем же. Их длину можно вычислить по теореме Пифагора.

Но можно просто расположить временную доску между коньком и центром бруса фронтонной стены и измерить ее. Затем к полученному значению добавить от 30 до 50 сантиметров, которые «пойдут на вынос».

По доске надо заготовить еще одну, на противоположную сторону, после чего закрепить обе к коньку и мауэрлату внизу. К мауэрлату доски крепятся методом вырубки.

Аналогичным образом заготавливаются и монтируются стропила на четырех углах вальмовой крыши сруба своими руками. Под все стропильные ноги надо установить стойки поблизости от мауэрлата.

Монтаж промежуточных стропил

Осталось только установить промежуточные стропила. Для этого стены размечаются с выбранным шагом так, чтобы между отметками на соседних стенах всегда был прямой угол. На пересечении двух линий делается отметка на угловом стропиле.

Далее измеряются все расстояния, подготавливаются стропильные ноги нужной длины с учетом карнизного свеса и осуществляется их монтаж.

Для крепления промежуточных стропил плавающей крыши для сруба к угловым их концы надо срезать под углом 45 градусов и крепить болтами.

Чтобы упростить расчеты, можно между угловыми стропильными ногами необходимо прибить доску и «плясать» от нее.

Если длины досок не хватает, их можно сращивать различными способами.

Когда все стропила установлены, надо по периметру вальмовой крыши смонтировать карнизные доски, после чего приступить к укладке обрешетки и кровельного материала.

Тип обрешетки для вальмовой крыши дома из бревна зависит от того, какой кровельный материал планируется использовать.

Если будут применяться мягкие кровельные материалы, к примеру, битумная черепица, то основание должно быть сплошным.

Под жесткие материалы делается разреженная обрешетка.

Шаг обрешетки тоже разнится в зависимости от материала для кровли. Нужное значение шага обычно указывает производитель кровельного материала.

Стропильная система представляет собой основу вальмовой крыши. Установленные стропила своими руками принимают на себя все нагрузки: от кровли, снега, ветра. Поэтому важно, чтобы древесина для них была идеальной. На ней должны отсутствовать сколы, трещины, не должно быть сучков, следов гнили и прочих изъянов.

Кровельный материал для вальмовой крыши сруба может быть самым разнообразным. Но, с домом из натуральной древесины очень красиво будет сочетаться натуральный кровельный материал, в частности керамическая черепица, т.к. ее основа глина. Стоит отметить, что монтаж керамической черепицы, который описан здесь, — сложный процесс для человека без опыта, требующий усиления стропильной конструкции крыши.

Если опыта нет, можете прибегнуть к кровле крыши такими материалами как ондулин или металлочерепица. Подробнее о них вы можете прочесть в этой статье. Ондулин и металлочерепица чаще других кровельных материалов используются для покрытия крыш, так как относятся к эконом-классу.

При устройстве кровельного пирога обязательно использование утеплителя, паро- и гидроизоляции. О том, как монтировать определенный тип кровельного покрытия, вы можете прочитать на нашем сайте в соответствующих статьях. Там подробно изложена последовательность работ. Для упрощения расчета элементов вальмовой крыши можно воспользоваться программами.

Вальмовая крыша, стропильная система

megabeaver.ru

РубрикаРазное
