Стройка крыши своими руками без опыта строительства – Крыша дома — что нужно знать перед строительством! Стройка крыши своими руками без опыта строительства

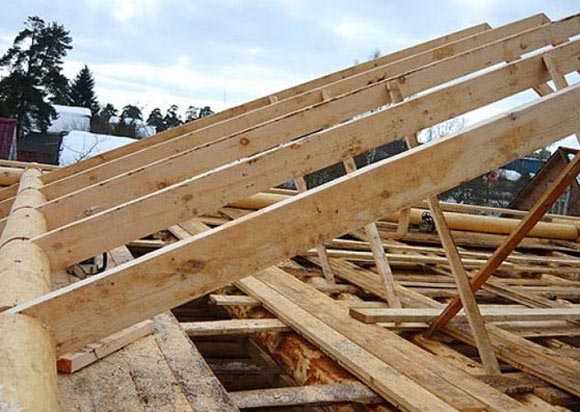

Крепление стропил

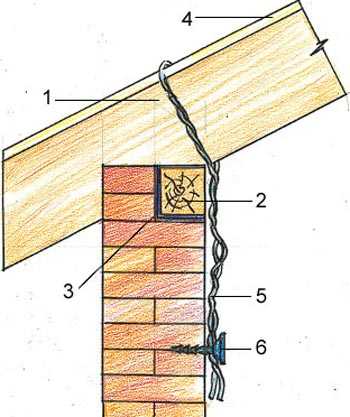

К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100×150 или 200×100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.

Верхняя часть стропил при монтаже крыши своими руками так же может соединяться несколькими методами:

• внахлёст (при этом выполняется врубка на половину сечения стропил и сверлится отверстие для болтового соединения с использованием широких шайб)
• способом обрезки торцов стропил под углом (верхние торцы бруса обрезаются для получения вертикального стыка, для обеспечения прочности узла применяют крепёжные пластины или деревянные накладки)

Для обеспечения дополнительной жёсткости, на расстоянии от верха стропил примерно в ¼ от общей высоты конструкции, крепятся горизонтальные затяжки сечением 100×50 мм.

С процессом возведения стропильной системы двухскатной крыши, можете ознакомиться здесь.

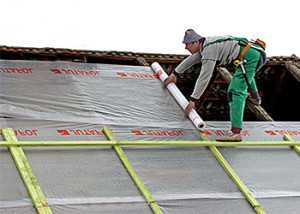

Монтаж гидроизоляционной плёнки

Производится вдоль крыши непосредственно на стропила с помощью мелких гвоздей или строительного степлера. Работы начинают от низа стропил так, чтобы верхнее полотно перекрывало нижнее на 5-10 см. Плёнка при этом должна провисать, но не более чем на 2 см. На завершающем этапе этих работ поверх плёнки на стропила прибиваются контррейки сечением 25×50 мм.

Устройство обрешётки

Обрешётка служит для крепления элементов кровли к конструкции крыши. Обычно для её выполнения используют доски сечением 100×25 мм. и длиной, достаточной для перекрытия двух шагов стропильных ног. Крепление к стропилам производится с помощью гвоздей длиной не менее 100 мм. Стык досок обрешётки должен приходиться на опорах и расстояние между их торцами не должно превышать 5 мм. Доски, формирующие конёк (верх стропильной системы), должны находиться максимально близко друг к другу. Тип обрешётки выбирается исходя от вида настилаемой кровли. Для мягких, черепичных и рулонных кровель требуется выполнять сплошной настил. Иногда требуется устройство двухслойного настила, в этом случае первый слой досок располагается параллельно коньку, второй – перпендикулярно, вдоль ската крыши. Для шиферных и металлических кровель вполне подойдёт обрешётка с шагом досок, соразмерным с габаритами используемого материала.

Монтаж кровли

В зависимости от выбранного материала кровли применяется и соответствующий ей метод монтажа. Кровли из шифера, ондулина и гибкой битумной черепицы начинают с низа крыши, обеспечивая достаточный нахлёст вышележащего ряда на нижележащий. Шифер и ондулин крепят к обрешётке кровельными гвоздями, битумную черепицу – оцинкованными гвоздями с широкой шляпкой. Металлическую черепицу укладывают следующим методом: первый лист выравнивают по торцу крыши и карнизу, второй – выше первого, третий – сбоку, четвёртый – выше второго. Крепят листы металлочерепицы оцинкованными саморезами. Керамическую черепицу крепят снизу вверх рядами справа налево. Предварительно весь материал раскладывают на обрешётке равномерно, стопками по 5-6 плиток. Крепление к обрешётке выполняют оцинкованными шурупами.

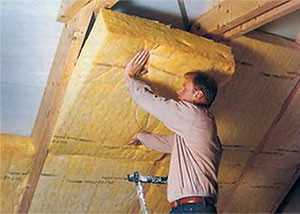

Укладка теплоизоляции

Производится изнутри крыши в пространство между стропилами. Утеплитель нарезается в необходимый размер так, чтобы ширина листа была на 20-30 мм. больше межстропильного расстояния. Это обеспечит фиксацию материала «враспор», для распрямления материала после заталкивания между стропилами необходимо нажать на середину листа. Поверх слоя утеплителя с помощью строительного степлера крепится пароизоляционная плёнка. Крепление плёнки необходимо производить с нахлёстом в 5-7 см.

Подробнее изучить процесс утепления крыши частного дома можете тут.

На этом монтаж крыши можно считать законченным. При приложении должных усилий и неукоснительном исполнении данной пошаговой инструкции крыша своими руками по качеству может быть построена ничуть не хуже, чем профессионалами.

Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Также рекомендуем по теме:

kakpostroit.by

Монтаж крыши дома своими руками

Крыша является одним из важнейших элементов любого строения. От качества исполнения кровли напрямую зависит безопасность, надежность и комфортность эксплуатации дома. При желании крышу дома можно обустроить своими руками. Прежде чем приступать к основной работе изучите особенности существующих разновидностей кровельных систем и выберите наиболее подходящий вариант системы для вашего случая.

Монтаж крыши дома своими руками

Содержание пошаговой инструкции:

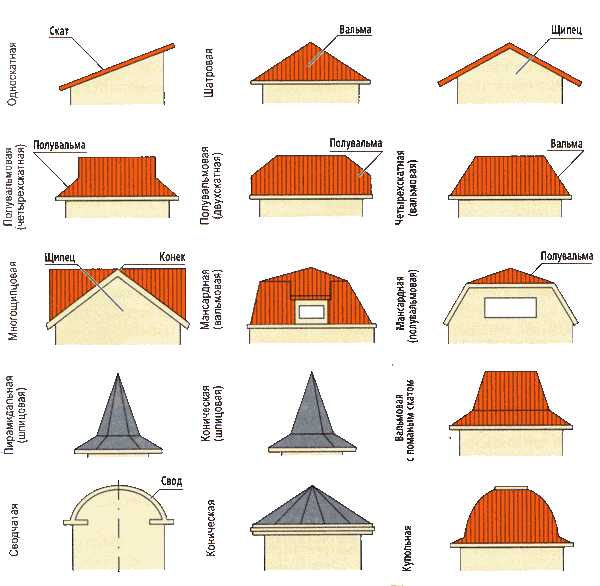

Основные разновидности крыш

Самый простой в исполнении вариант – это односкатная кровля. Для жилых помещений, как правило, не используется. Чаще всего односкатные крыши обустраиваются на различных хозяйственных постройках, пристройках, банях и т.д.

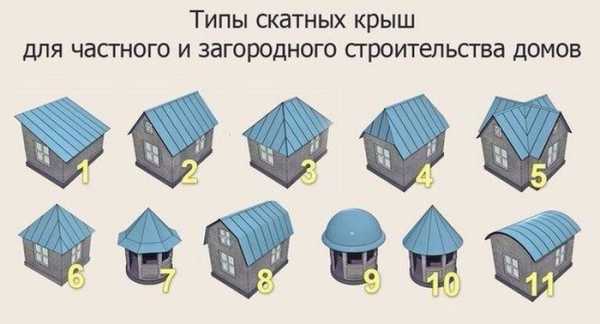

Основные разновидности крыш

Наиболее популярный вариант – двускатная крыша. Также является предельно простой в обустройстве. Оптимально подходит для устройства на домах небольшой площади.

Немного более сложной в возведении, но также очень популярной и удобной является вальмовая крыша. Может иметь различные модификации. В целом же такая кровля состоит из четырех скатов и оптимально подходит практически для любых домов.

Не менее интересным вариантом является полувальмовая кровля. Эта конструкция представляет собой своего рода симбиоз четырехскатной кровли и двускатной крыши. Оптимально подходит для больших домов и загородных коттеджей.

Еще одним вариантом четырехскатной конструкции является шатровая кровля.

Любителям оригинальных и интересных решений можно порекомендовать обратить внимание на ломаные кровли. Однако новичкам за их исполнение браться не рекомендуется. Ломаные конструкции хоть и интересно выглядят, но их вряд ли можно назвать слишком простыми в возведении. Ломаная крыша – это отличное решение для домов с обустроенным мансардным этажом.

Более сложным вариантом с множеством разнообразных модификаций является скатная многощипцовая кровля. Ее возведение требует от исполнителя наличия соответствующего опыта либо же квалифицированной помощи от специализированных строителей.

Многощипцовая крыша

Таким образом, каждый хозяин может самостоятельно выбрать кровлю, которая наилучшим образом подойдет под его требования. Однако начинающим мастерам рекомендуется ориентироваться на двускатные и четырехскатные конструкции.

Из чего строить крышу?

От кровельного покрытия зависит не только внешний вид кровли, но и порядок обустройства стропильной системы. Чем тяжелее финишный материал, тем более прочными должны быть стропила.

Самый большой вес среди использующихся кровельных материалов имеет натуральная керамическая черепица.

Керамическая натуральная черепица

Стропила изготавливаются из деревянного бруса. Также для обустройства каркаса понадобятся деревянные доски и рейки. Не забудьте о тепло- и влагоизоляционном материалах, а также крепежных элементах в виде гвоздей и шурупов.

Заранее просчитайте расход материалов. Расчеты в каждом случае индивидуальны. Учитывайте площадь и особенности конструкции вашей кровли.

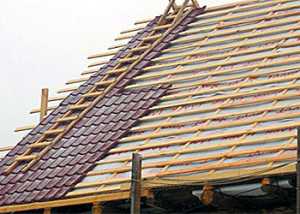

Укладка черепицы

Последовательность работ по монтажу крыши

Работа по обустройству кровли выполняется в несколько этапов. Выполните последовательно каждый из них, и вы получите надежную и долговечную крышу.

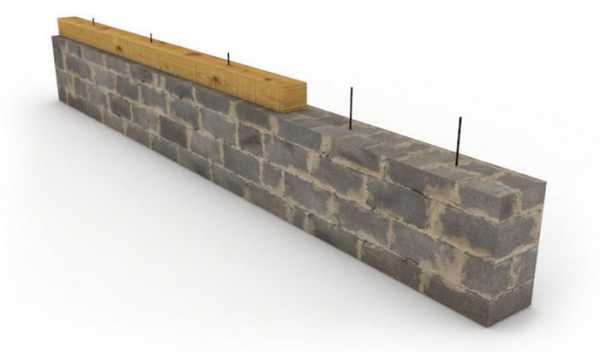

Первый этап. Закрепите мауэрлат. Данный элемент представляет собой прочный и толстый брус, закрепленный по периметру верхних граней стен дома. Мауэрлат выполняет функции опоры под будущую стропильную систему и в целом кровлю.

Закрепите мауэрлат

Закрепите брус с помощью анкерных болтов. Анкера рекомендуется устанавливать еще на стадии заливки армирующего пояса. В такой ситуации достаточно будет попросту уложить анкера в раствор так, чтобы их концы выступали из бетонной конструкции. В результате останется лишь насадить брус на выступающие концы анкеров, предварительно просверлив в древесине подходящие крепежные отверстия.

На этапе крепления мауэрлата вам понадобится кувалда. С ее помощью вы сможете насадить брус максимально плотно.

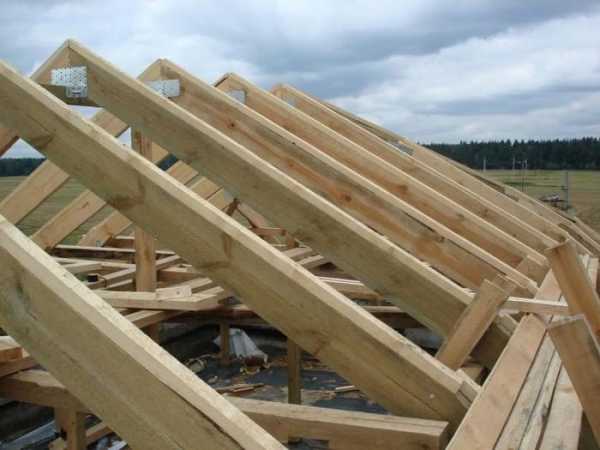

Второй этап. Установите стропильную конструкцию. Стропила изготавливаются из досок либо толстого бруса. Не экономьте на исходных материалах. Конкретно на стропила будет приходиться наибольшая нагрузка, поэтому данная часть кровельной системы обязана быть максимально надежной.

Установите стропильную конструкцию

Для скрепления стропил используйте распорки, стяжки, ригеля и разного рода перемычки. Один конец стропильной ноги устанавливайте на мауэрлат, а второй состыковывайте вверху с установленной напротив стропильной ногой.Шаг между стропилами подбирается индивидуально с учетом размера крыши и веса выбранного финишного покрытия.Чем более высокой будет нагрузка на стропила, тем с меньшим шагом их нужно устанавливать.

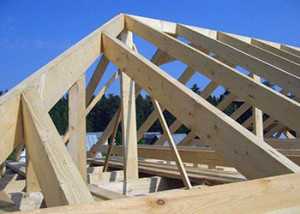

Стропильная система крыши

В местах стыка вверху стропила образуют элемент под названием конек. Между брусьями устанавливаются специальные укрепляющие перемычки, они же ригеля. В целом стропильная система имеет вид множества треугольников, соединенных при помощи перемычек. Лучше всего собирать такие треугольники внизу, а после попросту поднимать и закреплять на крыше в готовом виде.

В местах стыка вверху стропила образуют элемент под названием конек

Начинайте монтаж с 2-х крайних треугольников. Установите их и скрепите при помощи коньковой балки, а затем выполните установку оставшихся стропильных треугольников, окончательно зафиксировав все элементы гвоздями и подходящими по размеру шурупами. Для усиления системы установите перемычки и дополнительные стяжки.

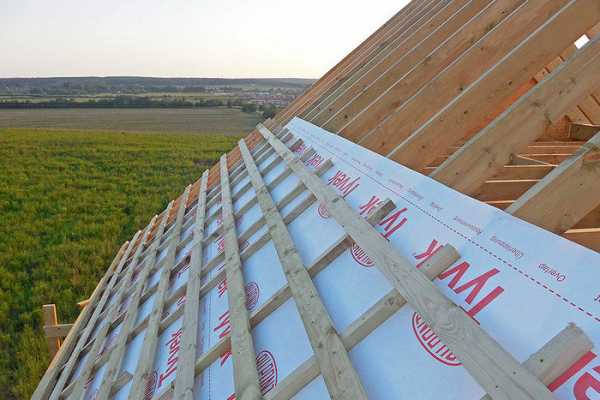

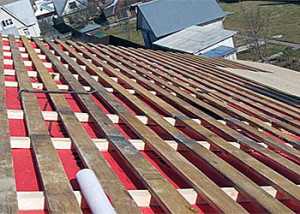

Третий этап. Закрепите вдоль каждой стропилы рейки для формирования контробрешетки. Благодаря этим рейкам будет создаваться необходимый вентиляционный зазор между теплоизоляцией и финишным покрытием.

Закрепите вдоль каждой стропилы рейки для формирования контробрешетки

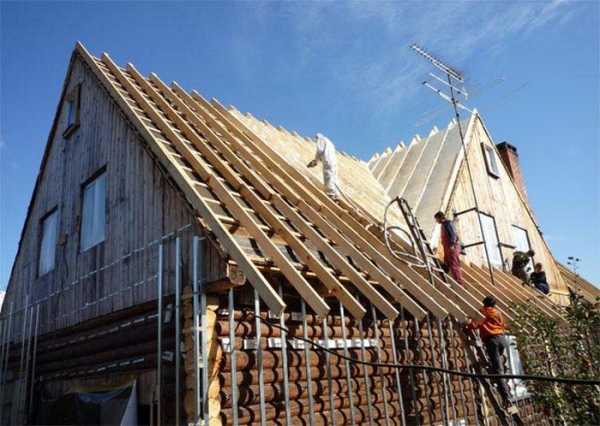

Четвертый этап. Прибейте к планкам контробрешетки рейки обрешетки. Зафиксируйте элементы обрешетки поперек стропильных ног. На этом основа кровли готова. Переходите к монтажу защитных материалов.

Дополнительные мероприятия по обустройству крыши

До укладки финишного материала кровельная конструкция обязательно должна быть пароизолирована, утеплена и защищена от влаги. Пароизоляция выполняется при помощи специальных мембран. Купите подходящий материал в строительном магазине и закрепите его к элементам каркаса при помощи строительного степлера и металлических скоб.

Также пленку можно закреплять уже после того как будет уложен утеплитель. В этом моменте сами ориентируйтесь, как вам удобнее. Пароизоляционная пленка крепится со стороны чердачного помещения.

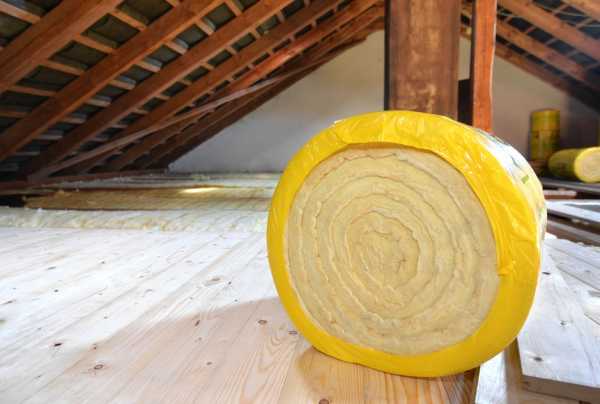

Для утепления традиционно применяется минеральная вата. Это качественный и удобный в монтаже материал, который достаточно попросту уложить между стропилами и дополнительно закрепить. Также для утепления подходит пенопласт и множество других более современных и дорогих материалов.

Минеральная вата

Традиционно укладывается 10-сантиметровый слой утеплителя. В регионах с очень холодным климатом толщину теплоизоляции можно увеличить.

Сверху утеплитель укрывается гидроизоляционным материалом. Лучше всего использовать специальную паропроницаемую диффузионную пленку. Она будет выпускать пар из дома, но не позволит внешней влаге проникнуть внутрь. Гидроизоляционную пленку рекомендуется укладывать с 10-сантиметровым нахлестом. Стыки проклеивайте металлизированной клейкой лентой. Саму же пленку крепите к каркасу кровли с помощью дюбелей или строительного степлера.

Tyvek Soft — паропроницаемая гидроизоляционная мембрана

Укладка финишного покрытия

При выборе кровельного покрытия ориентируйтесь на свои предпочтения и доступный бюджет. Самым недорогим, популярным и простым в использовании материалом является шифер. Однако от его использования зачастую отказываются по причине не самого привлекательного внешнего вида.Поэтому шифер обычно используется для покрытия хозяйственных и прочих строений, а дом укрывают более респектабельным и привлекательным материалом.

Шифер цветной

Благородным и прекрасным во всех отношениях кровельным материалом является натуральная керамическая черепица. Если вы планируете отдать выбор именно в пользу натуральной черепицы, учитывайте довольно большой вес этого материала. Уделите особое внимание качеству и надежности исполнения стропильной системы.

Черепица характеризуется большим сроком службы, имеет высокие эксплуатационные характеристики и прекрасный внешний вид, но стоит достаточно дорого. Именно из-за высокой стоимости многие владельцы отказываются от использования металлочерепицы. Однако при желании вместо натурального материала можно использовать его аналог – металлочерепицу.

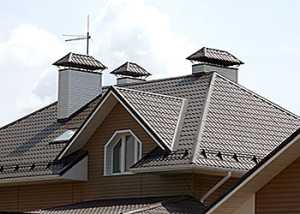

Металлочерепица монтеррей

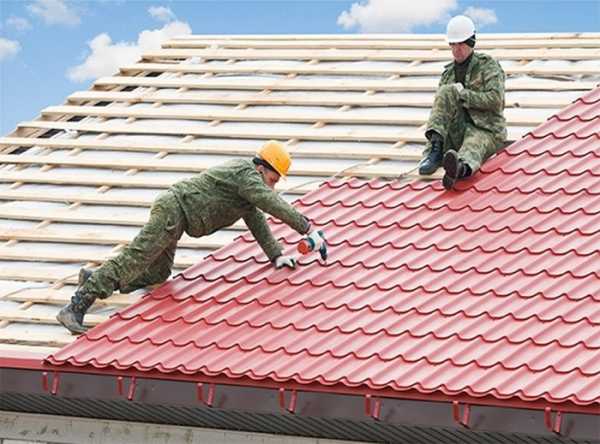

Листы из оцинкованной стали со специальным полимерным покрытием практически ни в чем не уступают натуральной черепице, зато отличаются гораздо меньшим весом и более доступной стоимостью. В продаже доступен большой ассортимент металлочерепицы с самым разнообразным покрытием, что позволяет подобрать идеальный материал конкретно для вашей крыши.

Металлочерепица позволит вам существенно сэкономить время на обустройстве кровли. Этот листовой материал укладывается просто и быстро, а готовое покрытие имеет прекрасный внешний вид, имитирующий поверхность из отдельных черепиц.

Каждый кровельный материал укладывается в соответствии с индивидуальной технологией. К примеру, листы и отдельные фрагменты накладываются один на другой либо же подсовываются друг под друга. Перед началом работы обязательно разберитесь, как выполняется монтаж именно вашего материала.

Главное – не экономить на материалах. Качественное кровельное покрытие – гарантия длительного срока службы дома и безопасности его жильцов. В дальнейшем при желании вы можете сэкономить на дополнительных аксессуарах, к примеру, на водостоке. Однако кровельные материалы должны быть исключительно высокого качества.

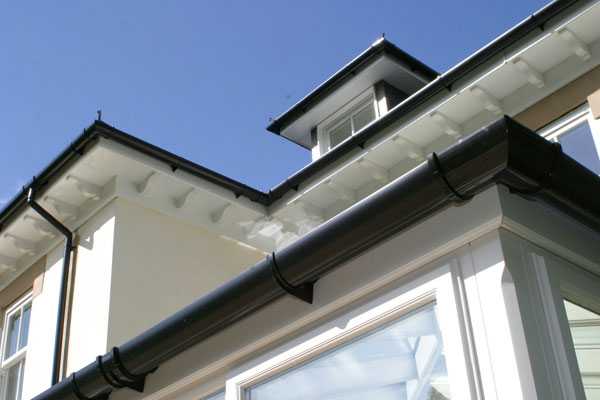

После завершения монтажа финишного покрытия нужно обязательно установить водосток. Без этого элемента стены дома будет постоянно заливать водой, что не лучшим образом скажется на их состоянии.Для устройства водостока прекрасно подойдут пластиковые трубы, предварительно распиленные надвое по продольной стороне.

Пластиковые водостоки

Таким образом, в самостоятельном монтаже крыши дома нет ничего сложного. Следуйте инструкции, помните полученные рекомендации, и вы сделаете крышу, ни в чем не уступающую конструкции профессиональной сборки.

Удачной работы!

Удачной работы!

Видео – Монтаж крыши дома своими руками

Пример готовой крыши

Крыша из металлопрофиля

Кованый флюгер как украшение для любого дома

svoimi-rykami.ru

Как сделать крышу своими руками

Инструкции по возведению крыши и кровли

Заметная еще издали крыша дома или бани является не только защитой для постройки, но и несет декоративную функцию. Нельзя отнестись к проектированию и возведению спустя рукава, ведь это очень сложный и ответственный архитектурный элемент. Мы подготовили комплекс статей, которые помогут разобраться в тонкостях технологии и построить функциональную, долговечную и красивую крышу.

Для начала займитесь разработкой проекта. Это обязательное условие, ведь монтаж будет вестись строго по чертежам. Открывайте наш справочник и изучайте всевозможные типы крыш, их особенности, ведь крыша для большого особняка будет отлична от аналогичного элемента для маленького сарая, учтите. Сразу после сделанного выбора вы сможете, следуя подробной пошаговой инструкции, определить угол наклона и произвести расчет стропильной системы, высчитать шаг обрешетки для желаемого кровельного покрытия, составит смету и подготовиться к началу строительства.

Перейдем к строительству. Пусть вас не пугает объем работы, а также ее сложность, мы подготовили самое подробное описание каждого шага и действия, каждая инструкция сопровождается видео и фото уроками, наглядными схемами и чертежами. С помощью простого набора инструментов, не торопясь  и старательно выполняя работу, вы построите крышу на зависть всем соседям: закрепите мауэрлат, установите стропильную систему, сделаете обрешетку, смонтируете финишное кровельное покрытие со всеми элементами, закрепите систему водоотлива, утеплите мансарду и т.д.

Инструкции составлялись мастерами, не один год занимающимися строительством, съевших собаку в этом деле. Изучайте важные рекомендации, замечания, перенимайте опыт, ведь результатом вашего труда будете гордиться  не только вы, но и ваши потомки.

Кроме этого специально для Вас мы сделали кровельные калькуляторы, которые помогут Вам сэкономить много времени и сил.

stroyday.ru

Крыша. Построить своими руками? | ГЛАВНАЯ

   В данной статье мы снова поговорим о двухскатных крышах дома на этот раз с наслонными стропилами.

Двухскатная крыша с наслонными стропилами.

    Думаю, многие слышали, что крыша может иметь стропила наслонные и висячие, но не все понимают, в чём между ними разница.

    Итак, наслонные стропила имеют две точки опоры по краям. Т.е. нижний конец стропила опирается на мауэрлат (либо балку перекрытия), а верхний конец опирается на коньковый брус, который в свою очередь либо лежит на средней несущей стене дома, либо опирается на неё через стойки (как раз такой случай будет описан в этой статье).

    Висячие стропила имеют точку опоры только внизу. Т.е. нижние концы стропил опираются либо на мауэрлат, либо на балки перекрытия, а верхние концы  смежных стропил упираются друг в друга. Средней несущей стены здесь нет.

     Переходим к нашему примеру. Допустим, мы имеем кирпичную коробку дома 8х9 метров (см. рис.1). Толщина наружных стен 51 см (в два кирпича). Посередине дома расположена кирпичная несущая перегородка толщиной 25 см (в один кирпич). Перекрытия будут по деревянным балкам, поэтому этого достаточно. Если бы перекрытия были из пустотных плит, перегородка тогда была бы толщиной 38 см (в полтора кирпича). Фронтоны тоже выложены толщиной 25 см.

Рисунок 1

   Допустим, что дом расположен в Ленинградской области. Сумма снеговой и ветровой нагрузок равна 196 кг/м². Угол наклона скатов составляет 30°. Под крышей у нас будет холодный чердак. Кровля – мягкая черепица (нагрузка от неё 15 кг/м²).

    Хочу заметить, что данная конструкция крыши является самой оптимальной для нашего российского климата (по крайней мере, большей её части). Чем это обусловлено?

    Во-первых, простая форма (без рёбер и ендовых) с приемлемым углом наклона скатов. Угол достаточно большой для полной защиты от дождевой воды, и достаточно маленький (при использовании мягкой кровли), чтобы зимой на скатах задерживался снег, обеспечивая очень хорошую дополнительную теплоизоляцию дома.

    Во-вторых, это наличие холодного чердака, которое даёт дому много преимуществ, например:

   — утеплитель укладывается на чердачное перекрытие и, благодаря наличию слуховых окон, прекрасно вентилируется, оставаясь всегда сухим и сохраняя свои теплосберегающие свойства;

   — летом, когда кровельное покрытие нагревается на солнце до 70-80° С, проветриваемый чердак является тем барьером, который спасает дом от такой жары;

   — зимой проветриваемый чердак не позволяет нагреваться кровельному покрытию от тепла, которое, не смотря на слой утеплителя, всё равно выходит из дома. Это помогает избежать образования длинных сосулек на карнизах и, как я уже говорил, задерживаться снегу на скатах, обеспечивая дополнительную теплоизоляцию (по своей теплопроводности снег сопоставим с минеральной ватой).

   — в случае аварийной протечки кровли, место протечки легко обнаружить и отремонтировать.

    Вернёмся к нашему примеру.

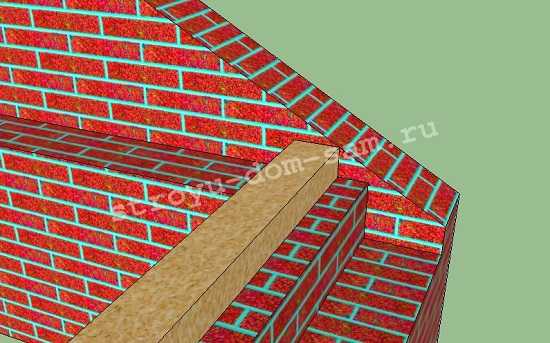

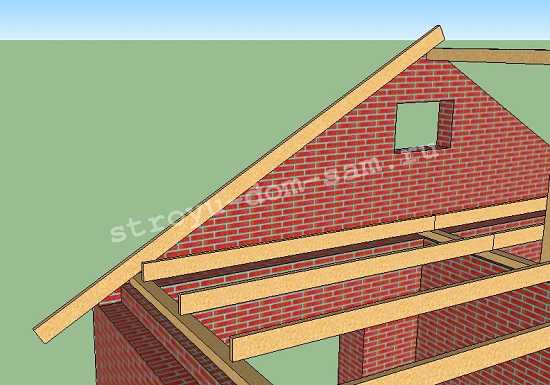

ШАГ 1: Устанавливаем мауэрлаты (см. рис.2). Мы обычно ставим его заподлицо с внутренней поверхностью стен. Хотя можно и сместить наружу. Только не опирайте мауэрлат на облицовочный ряд кирпича. Такая нагрузка облицовке дома точно не нужна. Сечение мауэрлата 100х150 мм.



Рисунок 2

    Не забываем под мауэрлат подкладывать слой рубероида (на рисунке не показан).

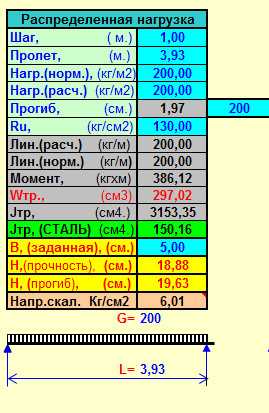

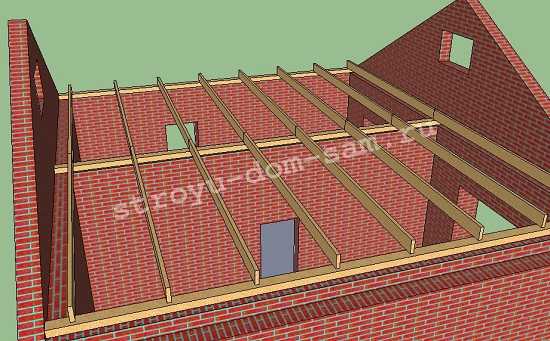

ШАГ 2:  Укладываем балки перекрытия. Сечение их определяем во вкладке ʺБалкаʺ расчётной программы, в левой табличке ʺРаспределённая нагрузкаʺ. Пролёт у нас равен 3,93 метра, нагрузка при устройстве холодного чердака – 200 кг/м² (см. рис.3).

    В качестве балок перекрытия мы выбираем доски сечением 50х200 мм, установленные с шагом 1 метр.



Рисунок 3

    Отрезаем доски в нужный размер и закрепляем их на мауэрлатах. Здесь можно обойтись одними гвоздями (120-150 мм). По два гвоздя накосую в каждое соединение (см. рис.4):



Рисунок 4

    Впоследствии снизу к этим балкам будет подшита пароизоляционная плёнка и черновой потолок. Между балками будет уложен утеплитель. Зарывать его какими либо плёнками сверху не нужно. Благодаря слуховым окнам он будет прекрасно вентилироваться. Подробно об утеплении чердачных перекрытий говорилось здесь >>>

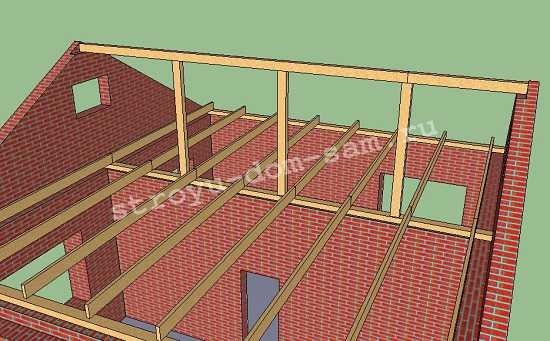

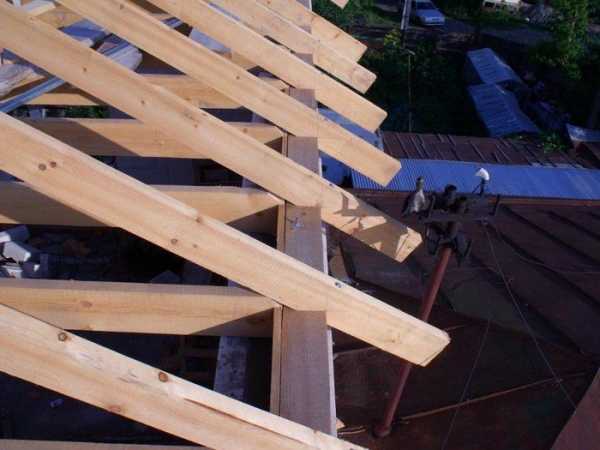

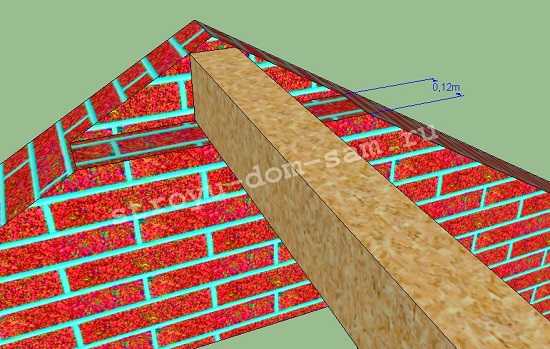

ШАГ 3: Устанавливаем коньковый брус.

    В первую очередь ставим под него стойки (сечение и стоек и конькового бруса 100х150 мм). Расстояние между ними не более 2-х метров. Стойки временно закрепляем укосинами, контролируя их вертикальность уровнем или отвесом (см. рис.5). На рисунке укосины показаны только на одной стойке, а на последующих рисунках они вообще не показаны, чтобы не загромождать изображения.



Рисунок 5

    Внизу стойки крепим к мауэрлату при помощи кровельных уголков. Здесь уголки лучше использовать усиленные с выдавленным ребром жёсткости (см. рис.6):



Рисунок 6

    Так же при помощи кровельных уголков закрепляем коньковый брус на стойках (см. рис. 7):





Рисунок 7

    Здесь мы положили концы конькового бруса непосредственно на фронтон (опирание 12 см – полкирпича). Есть и другие варианты. Например, здесь также можно поставить стойки, либо закрепить коньковый брус на фронтоне при помощи металлического кронштейна.

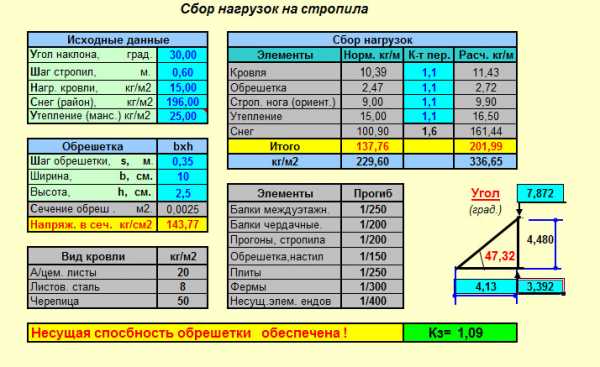

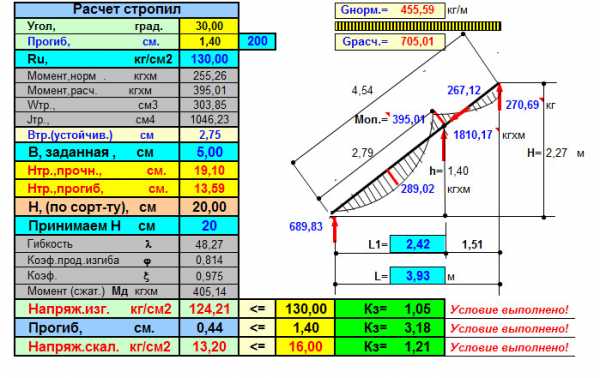

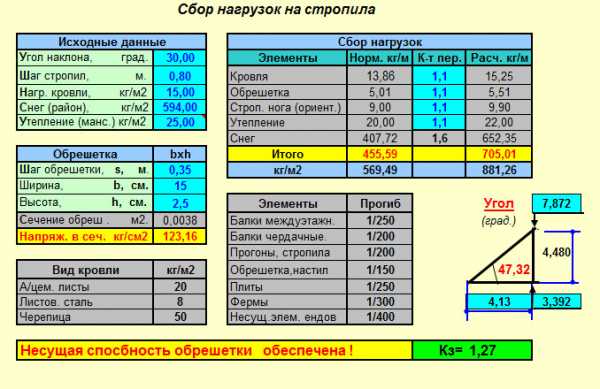

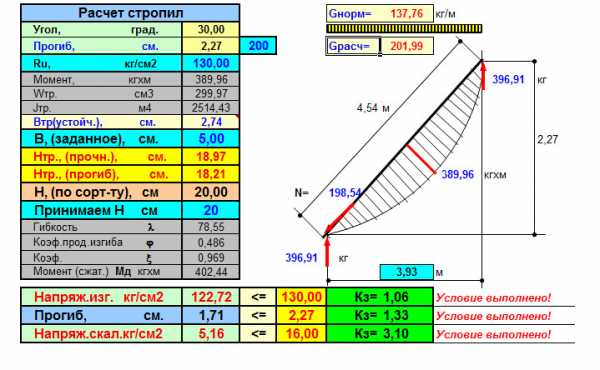

ШАГ 4: Определяем сечение стропил. Расчёт ведём во вкладке ʺСтроп.1ʺ расчетной программы (см. рис.8):





Рисунок 8

    Обратите внимание, в исходных данных в графе ʺУтепление (манс.)ʺ стоит значение 25 кг/м², хотя утеплителя между стропил у нас не будет. Это значение ставится при устройстве на обрешётке сплошного настила. У нас такой настил будет, так как крыша кроется мягкой черепицей.

    В качестве стропил выбираем доски сечением 50х200 мм с шагом 0,6 метра.

ШАГ 5: Изготавливаем и устанавливаем стропила.

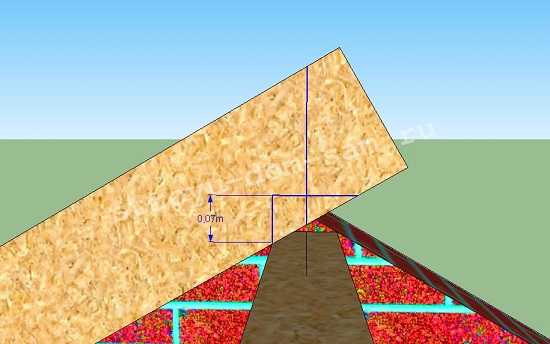

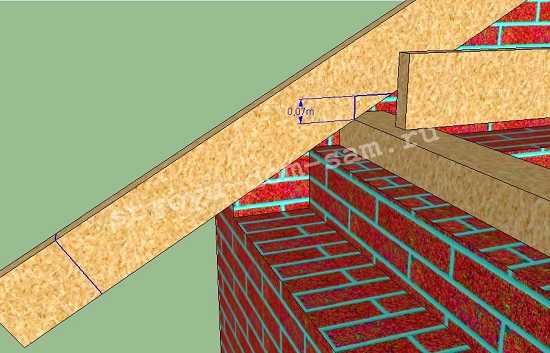

    Для начала делаем шаблон. Берём доску подходящей длины, ставим её как показано на рис.9 и производим разметку:







Рисунок 9

    Глубина запилов сделана 7 см. В прошлых своих статьях я уже говорил, что мы не будем брать её больше 1/3 высоты сечения стропила.

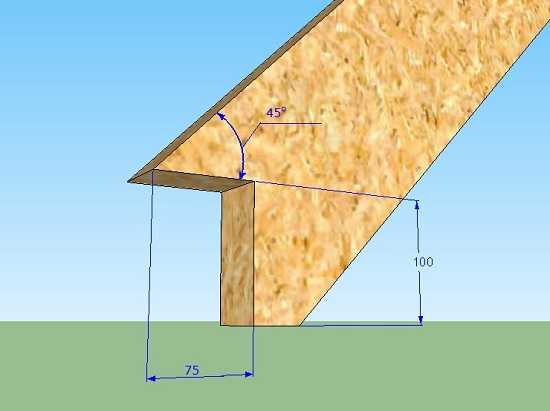

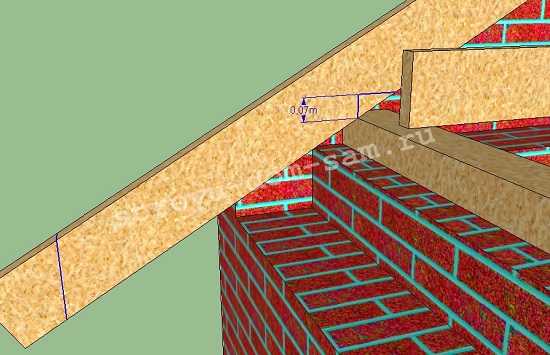

    Нижний конец стропила можно разметить и по другому (см.рис.10):



Рисунок 10

    При этом мы получим немного другую форму карниза. Вы вольны выбирать тот вариант, который больше нравится. Только необходимо сразу учесть, что при монтаже водосточной системы в первом варианте можно использовать любые кронштейны желобов (и металлические гнущиеся – на рис. слева, и пластиковые накладные – на рис. справа).

    При втором же варианте пластиковые накладные кронштейны использовать не получится.

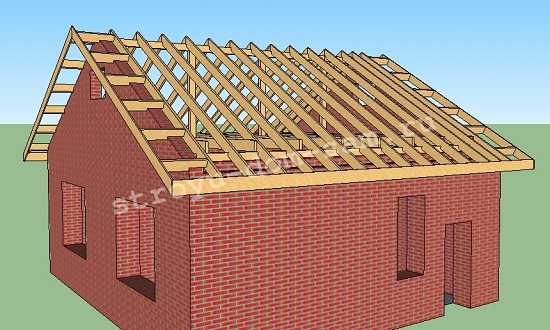

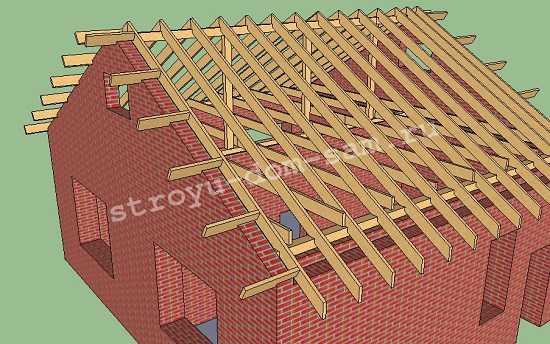

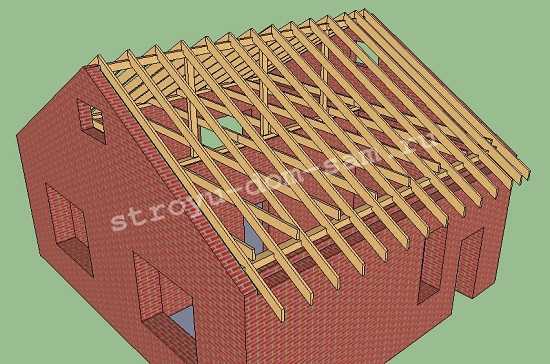

       Итак, изготовив стропила, устанавливаем их на крышу и закрепляем (см. рис.11):



Рисунок 11

   Если концы балок перекрытия выступают за верхнюю плоскость стропил, подрезаем их (см. рис.12):



Рисунок 12

    Способов крепления стропил к мауэрлату существует несколько. Хочу показать Вам два:

 1-й способ:  в стропило под наклоном забиваются два перекрещивающихся гвоздя (150 мм) и забивается скоба   (Ø 8-10 мм), стягивающая стропило с мауэрлатом (см. рис. 13):



Рисунок 13

    Фото, конечно, не очень. Своего не нашлось, пришлось взять из интернета. Видно, на сколько не аккуратно сделаны запилы. Но суть не в этом. Мы сейчас говорим о способе крепления.

    Перед тем как забивать скобу, её заострённые концы нужно вывернуть, чтобы они находились не в одной плоскости, а во взаимно перпендикулярных. Это можно сделать, например, в тисках, или используя два куска металлической трубы подходящего диаметра. На фото Вы видите, что скоба работает на растяжение, она предотвращает отрыв стропил от мауэрлата при ветровых нагрузках действующих на карнизы крыши снизу. Это правильное использование скоб в данном узле. Заметьте, именно в данном.

      Если, например, Вы увидите такое фото (см. рис.14):



Рисунок 14

    это значит, что стропила здесь стоят висячие. Сейчас же мы рассматриваем стропила наслонные.

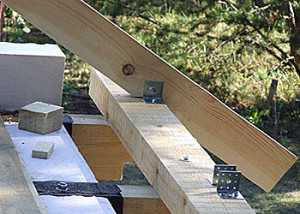

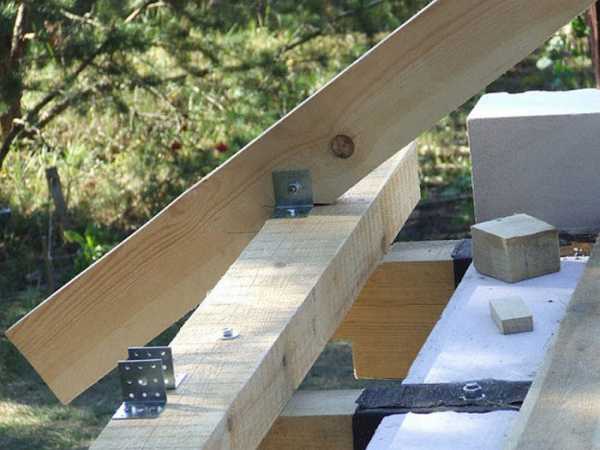

2-й способ:  в стропило с одного бока забивается на косую гвоздь (150 мм), а с другого бока ставится кровельный уголок (см. рис.15):

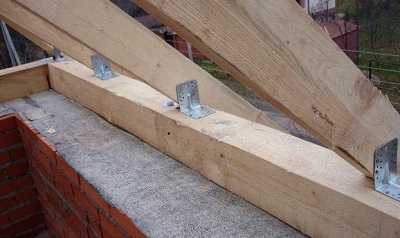

Рисунок 15

    На фото показаны усиленные уголки. Они имеют посередине выдавленное ребро жёсткости, которое значительно затрудняет сгибание-разгибание уголка. В данном узле нагрузки работающей на сгибание-разгибание этих уголков нет, поэтому можно использовать простые, не усиленные. Они дешевле.

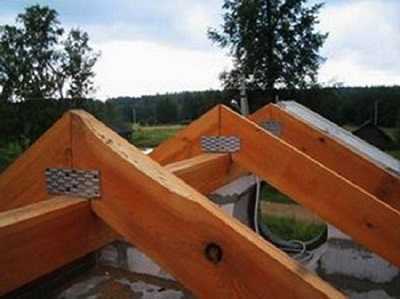

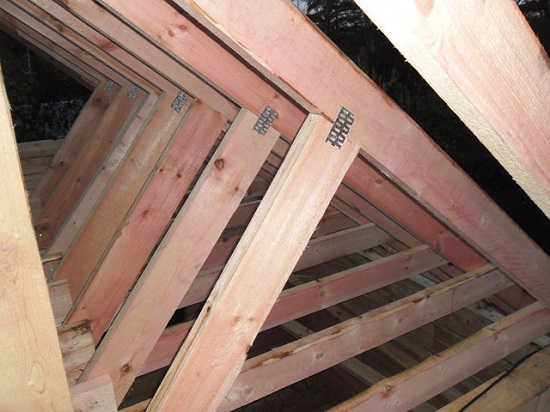

    Узел крепления стропил к коньковому брусу выглядит так:



Рисунок 16

    Стропила стягиваются между собой с помощью металлической пластины. В то же время каждое стропило прибито двумя гвоздями к коньковому брусу. Вместо металлической пластины также можно использовать скобу, либо сшить стропила вырезанным из дюймовой доски треугольным куском, как раньше чаще всего и делали.

    Ещё одно небольшое отступление. К сожалению, очень часто случается, что построенная коробка дома имеет не очень хорошую геометрию, поэтому не изготавливайте все стропила сразу по одному шаблону. Сначала сделайте одно, приложите его около одного фронтона, затем около другого, затем на противоположный скат. Если везде подходит – прекрасно. Если нет – делайте корректировки уже по месту. Это касается и всех других крыш, о которых мы ещё будем говорить на страницах этого сайта.

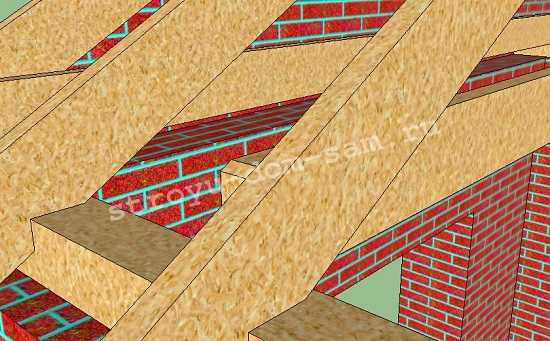

ШАГ 6: Изготавливаем и устанавливаем карнизные кобылки (см. рис.17):



Рисунок 17

    Изготавливаем их из досок того же сечения, что и стропила. Расстояние между ними около 1 метра.

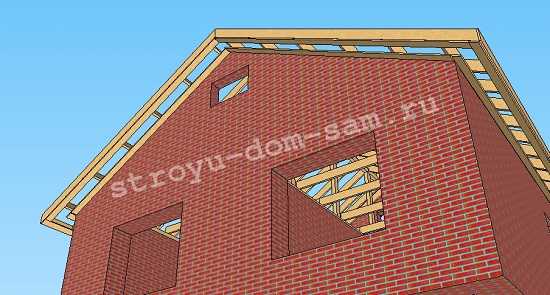

ШАГ 7:  Если Вы читали мои прошлые статьи посвящённые возведению крыш, дальнейшая последовательность, думаю Вам уже ясна: подшиваем ветровые доски, снизу подшиваем карнизные пояса, сверху к стропилам крепим гидроизоляционную плёнку, делаем обрешётку, делаем сплошной настил из фанеры либо OSB под мягкую кровлю, производим кровельные работы (см. рис.18):







Рисунок 18

    Теперь давайте рассмотрим вариант такой крыши, когда мы имеем большую снеговую нагрузку, либо большие перекрываемые пролёты. При определённых условиях нам уже не обойтись без дополнительных усиливающих стропильную систему элементов.

   Вот, например, представим, что описанная выше крыша строится не в Ленинградской области, а в Норильске. Сумма снеговых и ветровых нагрузок здесь составляет 594 кг/м².  Это почти в 3 раза больше, чем в прошлом примере, поэтому усиливаем стропила подкосами (см. рис.19):



Рисунок 19

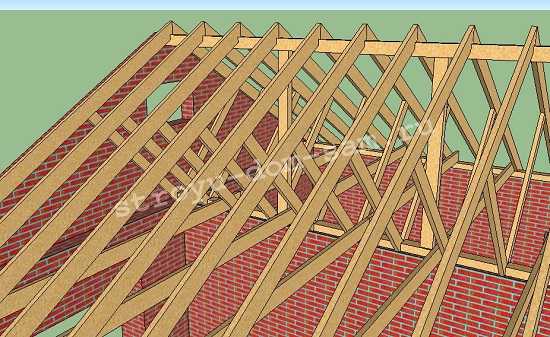

Подкосы ставим под углом не менее 45⁰ к горизонту. Расчёты на прочность будут выглядеть так:





Рисунок 20

    Обратите внимание, что при таком же сечении стропил 50х200 мм, мы можем увеличить их шаг до 80 см.

    Как разметить нижний запил подкосов показано на рис. 21



Рисунок 21

    Верхний запил размечается затем по месту. Таким образом изготавливаем и устанавливаем все подкосы (см. рис. 22):



Рисунок 22

   Закрепить подкос внизу к мауэрлату достаточно парой гвоздей. Благодаря запилу, он никуда не денется. Со стропилами подкосы сшиваем также при помощи гвоздей и металлических пластин:



Рисунок 23

    Во всём остальном двухскатная крыша с подкосами делается также как и крыша без подкосов.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

• Строительство Х-образных (восьмискатных) крыш.

• Строительство Т-образной крыши дома.

• Монтаж Г-образной крыши с фронтонами различной ширины.

• Г-образная крыша дома с равными фронтонами.

• Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и… Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

stroyu-dom-sam.ru

Строительство крыши частного дома своими руками

Помимо выбора типа крыши, подумайте, какой материал будет использоваться для ее покрытия (подробнее: «Как выбрать покрытие для крыши дома»). Исходя из этого, определяются параметры стропильной системы. Вес кровельного покрытия сказывается на ее давлении и нагрузках. Поэтому, важно решить вопрос со способом крепления кровельных элементов. Наконец, стоит определиться с дополнительными частями стропильной системы.

Наибольшим весом обладает кровля из керамической черепицы. Стропильная система и фундамент (+стены) должны учитывать вес данного материала. Для стропильной системы чаще всего используют древесину хвойных пород. При этом ее влажность должна быть не более 20%. Древесина не должна содержать сучки и синеву.

Инструменты для обустройства стропильной системы:

• материал пароизоляции;
• пленка гидроизоляции;
• утеплительный материал;
• железные скобы;
• саморезы, гвозди, шурупы;
• инструменты работы с кровлей.

Как построить крышу частного дома: стропильная система

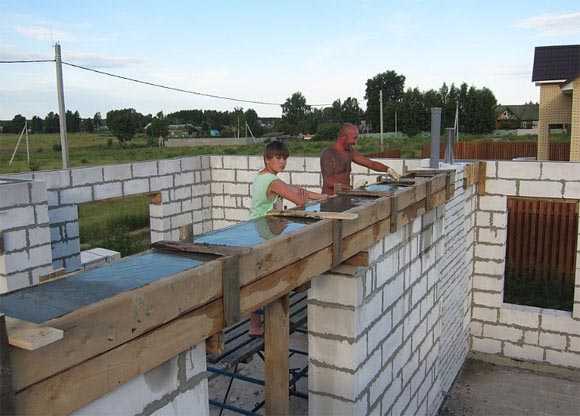

1. Стропильная система предполагает устройство армированного железобетонного пояса. Он прокладывается по верхней части каменных стен дома. Деревянные дома не нуждаются в подобном поясе (прочитайте: «Устройство крыши деревянного дома»). Армированный пояс призван укрепить верхнюю часть каменной кладки. Кроме того, он выравнивает горизонтальную отметку всех стен загородного дома. Читайте также: «Как сделать крышу дома».
2. Параллельно с заливанием бетона, в арматурный каркас пояса вставляют оцинкованные шпильки. Они выступают в качестве креплений мауэрлата к основной части армированного пояса. Длина шпилек рассчитывается исходя из их положения – они должны выступать из мауэрлата на 3 см. Для создания мауэрлата, понадобится брус с сечением 150х150 мм (20х20мм). Это своего рода основание стропильной системы. Размер поперечного сечения мауэрлата связан с мощностью стропильной системы, а также с весом покрытия. Прочность мауэрлата должна соответствовать нагрузкам на него – чем они больше, тем прочнее должен быть элемент.

3. Важный этап – прокладка гидроизоляции на армированный пояс. Она фиксируется до укладки на элемент мауэрлата. В качестве материала специалисты рекомендуют использовать двуслойный рубероид. Мауэрлат затягивается на шпильках с помощью оцинкованных гаек. Это исключает риск коррозии. Рекомендуем использовать строительный уровень. Он помогает сохранить баланс горизонтальной укладки мауэрлата.

   Совет: Проводя ремонт кровли в частном доме, обработайте все деревянные элементы стропильной системы. В качестве спрея подойдет антисептик, предотвращающий процессы гниения древесины. Читайте также: «Конструкция крыши деревянного дома».
4. Установка стропильных ног – понадобятся доски, с сечением 150х50 мм или брус. Также необходимо подготовить бруски, доски с разным сечением (для распорок), ригели подкосы, стяжки и другие соединительные элементы. Выбранный вами тип крыши повлияет на стропила. Последние могут быть наслонными или висячими.

Вальмовые кровли потребуют использования диагональных стропил и нарожников (короткие стропильные ноги, поддерживающие диагональные стропила с обеих сторон). Работу по возведению крыши дома своим руками лучше выполнять вдвоем. Это связано с трудностью монтажа – один человек не сможет грамотно провести все работы (прочитайте: «Строительство крыши своими руками»).

Устройство стропильной системы подразумевает опору нижнего конца стропила на мауэрлат. При этом верхний конец опирается как конек, так и на противоположное стропило. В результате, создаются стропильные фермы. Они соединяются с помощью конькового бруса или двух досок, образующих собой конек. Для укрепления стропильных ног, устанавливаются специальные распорки, подкосы, укосины, растяжки и ригеля. Все эти элементы делают стропильную конструкцию достаточно жесткой и прочной.

На шаг стропильных ног влияют будущие нагрузки. Двухскатная крыша имеет стропильную систему в виде ряда треугольников, связанных в верхней части продольным брусом. У вальмовых кровель конек раздваивается, и тем самым, получаются по два накосных (диагональных) стропила с каждой из сторон. Так образуются четыре основных стропильных ноги. Именно они отвечают за нагрузку от обрешетки, покрытия кровли, слоев паро– и гидроизоляции, а также утеплителя. Поэтому, чтобы не производить частый ремонт кровли частного дома, нужно соорудить крышу по всем правилам. Читайте также: «Как сделать ремонт крыши частного дома – варианты починки для разных кровельных материалов».

Обустраивая двухскатную крышу, первые две конструкции стропильной системы (треугольники) необходимо собрать на земле. Только после полной сборки, можно поднимать их на крышу. Для временного укрепления используются распоры. Затем, элементы соединяются с помощью конькового бруса или досок с двух сторон. Далее, осуществляется монтаж оставшихся стропильных ног. Для удобства работников, на мауэрлат обычно укладываются балки перекрытия. Также в обязательном порядке должен присутствовать временный настил.

Для крепежа стропильной системы, используют не только врезки и врубки, но также железные скобы, металлические уголки, саморезы и гвозди. Жесткий каркас стропильной системы обеспечат подкосы, ригели, стяжки и упоры. Иногда возникает необходимость удлинить стропильные ноги. В этом случае, первым делом сращивают две стропильные доски. На место стыка устанавливаются коротыши с обеих сторон.

Конструкция крыши частного дома: обрешетка

Закончив установку стропил, можно набивать обрешетку. Для ее обустройства понадобятся доски (2.5 см в толщину) или бруски. Обрешетка может быть как сплошной, так и иметь зазоры. Но перед тем, как построить крышу, следует проложить гидроизоляцию по стропилам. При создании жилой комнаты на чердаке, лучше всего заранее произвести утепление крыши. Утеплитель укладывается в пространство между стропилами. В качестве материала может выступать минеральная вата или пенопласт.

Чтобы создать жилое «теплое» помещение на мансарде, укладывайте утеплитель двойным слоем. Толщина одного слоя не должна быть меньше 50 мм. Утеплительный слой способствует поглощению шума снаружи помещения. На утеплитель укладывается пароизоляционная мембрана. Она защищает материал от образования на нем конденсата. Чтобы лишний раз не тратиться на ремонт крыши частного дома, следуйте всем инструкциям и рекомендациям. Постарайтесь правильно уложить слои кровельного пирога.

Обустройство кровли

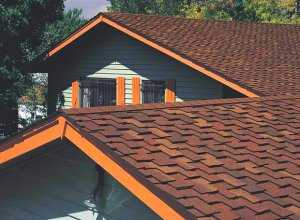

Пожалуй, главный этап всей работы. Обустройство каркаса кровельным материалом – очень важная процедура. Сегодня можно встретить широкий ассортимент материалов на любой вкус и ценовую категорию. Наиболее доступным и надежным материалом является шифер. Однако многих смущает его внешний вид. В качестве альтернативы можно использовать современные полимерные варианты шифера – еврошифер или ондулин.

Сегодня все чаще застройщики отдают предпочтение другому кровельному материалу – металлочерпице. Покрытие относительно недорогое, при этом располагает покупаетей своим внешним видом и отличными эксплуатационными характеристиками. Минусом металлочерепичного покрытия является низкий уровень звукопоглощения.

Формы крыш, советы профессионалов, детали на видео:

Таким образом, крыши домов выполняются как своими руками, так и специалистами. Но стоит отметить, что первый вариант иногда может превосходить работы опытных монтажников. Это связано с тем, что владельцы загородных домов стараются сделать качественную кровельную работу. Логично, что грамотно спроектированная и выполненная крыша прослужит долгие годы, поэтому заказывать проект крыши частного дома стоит у проверенных специалистов. При этом очень важно не тратить свои финансовые средства на дополнительный ремонт. Лучше один раз качественно провести все работы и обустроить уютное жилье для себя и своих близких.  Закончив сборку крыши, можно приступать к обустройству водосточной системы. О том, как провести подобные работы можно узнать из статьи: «Водосточная система своими руками». Рекомендуем посмотреть фото– и видеоматериалы по данной тематике, чтобы быть в курсе всех новшеств на строительном рынке.

kryshadoma.com
