Стропильная система двухскатной крыши схема – Устройство стропильной системы двухскатной крыши

Содержание

чертеж наслонных стропил, прогон в разрезе, крепление двускатной кровли

Содержание:

Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.


Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.


Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном. В регионах с сильными ветрами крышу рекомендуется применять максимально пологую, из-за угрозы срыва конструкции резкими порывами ветра.


Наклон скатов находится в пределах от 5 до 90 градусов, но чаще всего используются кровли с углом уклона 35-45 градусов. Объясняется это экономичностью сооружения по расходу строительного материала и равномерностью распределения нагрузок по периметру дома. Обычно такие дома оснащаются холодными, неприспособленными для проживания чердаками.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломанной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Какие бывают стропильные системы двухскатных крыш

Классифицируют стропильные системы по типу использования опорных оснований под стропила:

  • Висячие. Данные схемы применяются в конструкциях, где расстояние между опорами не превышает 6,5 м.
  • Наслонные
    . Наслонные стропила двускатной крыши применяют в зданиях, имеющих дополнительную несущую стену или опорные столбами.
  • Гибридные. Здесь имеются обе разновидности стропилин.

Функцию несущих элементов двухскатной конструкции выполняет мауэрлат и стропильная система. Она состоит из стропильных ног, вертикальных стоек, ригелей, распорок, коньковых прогонов. Благодаря соединению всех этих деталей между собой и формируется единая стропильная конструкция.


В качестве материала изготовления стропилин и прочих элементов выступает древесина, металл и бетон. К используемой древесине предъявляются некоторые требования: очень важно, чтобы попавшиеся сучки не превышали по своей длине трети толщины изделий.

Мауэрлат изготовляется из бруса сечением 100-200 мм: его закладывают непосредственно под стропилину, или монтируют по всей протяженности стеновых конструкций. Благодаря этому нагрузка на внешние стены равномерно распределяется по всему их периметру. Устанавливают мауэрлат на верхний стеновой обрез: линией монтажа выступает или стеновая ось, или смещенная к наружной или внутренней грани стены линия. Смещение возможно в пределах 50 мм. Прежде, чем укладывать мауэрлат, стену оснащают гидроизоляционным слоем (в основном это – рубероид. Отдельные звенья мауэрлата должны быть прочно соединяться прямыми замками.

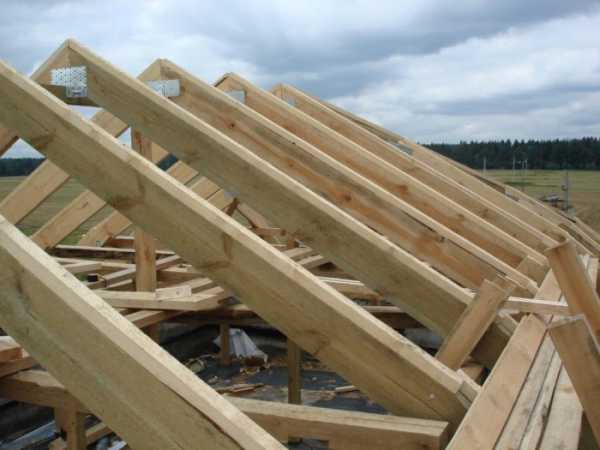

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.


Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

  1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
  2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
  3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
  4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
  5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
  6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
  7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
  8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
  9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Как рассчитать нагрузку и наклон скатов

Чтобы дом был прочным и надежным, необходимо качественно рассчитать стропильную систему. Если речь идет о сложных кровлях, процедуру составления схемы наслонных стропил лучше доверить профессиональному архитектору. Небольшие двухскатные крыши могут рассчитываться самостоятельно: при этом используются несложные инструменты и специальные формулы. Однако и в этом случае рекомендуется, чтобы окончательный проект проверил специалист.

Первым делом необходимо определить уровень наклона кровли. Углы до 15 градусов подходят небольшому перечню кровельного материала: поэтому желательно вначале определиться с типом покрытия. Наклон более 45 градусов предусматривает возможность использования любого материала, однако затраты на сооружения такой конструкции заметно возрастут. Обязательно следует учитывать ветровую и снеговую нагрузку, что напрямую зависит от климатических особенностей местности.


Скаты наклоном до 25 градусов - коэффициент перехода от снегового покрова на крышу равен единице. Для наклонов 25-60 градусов коэффициент принимается, как 0.7. Соответственно, снеговая нагрузка на земле 120 кг/м2 и нагрузка на крыше углом наклона 25-60 градусов будет соответствовать 120×0.7=84 кг/м2.

При расчете ветровой нагрузки применяется коэффициент изменения ветровой нагрузки и аэродинамического влияния. Масса кровельного пирога состоит из веса обрешетки, контробрешетки, теплоизоляции, кровельного материала, и, если применяется мансарда, массы декоративного оформления помещения. Обычно параметр средней величины постоянной нагрузки находится в пределах 40-50 кг/м2.  Таким способом высчитывают общую нагрузку, путем сложения постоянной и временной величин. Имея на руках показатель общей нагрузки, легко выбрать оптимальное сечение стропилин.

Даже если все строительные работы планируется осуществлять самостоятельно, проектировку лучше доверить специалистам, так как малейшая допущенная ошибка при расчете разреза стропильной кровли может обернуться весьма плачевными последствиями. Для людей, уверенных в себе, существует вариант с сетевыми справочниками и специализированной литературой. Приступая к сооружению даже простейшей кровли, следует иметь на руках проверенный чертеж схемы стропильной системы двухскатной крыши.



kryshadoma.com

Стропильная система двухскатной крыши - схема, конструкция и устройство крыши, фото и видео

Оглавление статьи

В любой скатной крыше имеется система с наклонными плоскостями (скатами). Подбор и расчет стропильной системы необходимо делать с учетом опор, необходимых для нее, а также типа крыши, габаритов и форм перекрываемых конструкций. Произведя расчет стропильной системы двухскатной крыши, Вы сможете выбрать нужный размер стропильной ноги, а также обеспечите высокую прочность кровли.

Виды и устройство стропильной системы двухскатной крыши

Данную систему следует выбирать, из условий и количества опор, а также расстояния между ними.

Например, наслонные типы стропил будут опираться несущие стены сооружений (со внешней стороны), а также на доп. опоры внутри, если вдруг между основными будет более четырех с половиной метров расстояние. В нижней части стропильная нога опирается на брусья, передающие вес между крышей и стеной сооружения. Что же касается верхнего конца, то его соединяют с коньковым типом прогона, а также с иной стропильной ногой.

Висячая стропильная система двухскатной крыши обладает затяжкой, расположенной на том уровне, где находятся нижние опорные узлы, а может быть и выше, чем они. Здесь не предусмотрено промежуточных опор. Что касается расстояния между несущими с внешней стороны, оно должно быть до шести с половиной метров. Такой вариант относится к треугольной ферме, а между ними расстояние по плану от 1.3 до 1.8 метра.

Покрытия

Этернитовые типы кровли – волокнистые или плоские асбестоцементные листы. Они дешевые и просто устанавливаются.

Сланец относится к шиферным вариантам крыш, их делают из природных материалов слоистых сланцев. К шиферу также относится ондулин и еврошифер.

Покрытия из металла применяют для покрытия жилых сооружений. Они надежно защитят от воздействия атмосфер, нетяжелые и просты в плане монтажных работ. Сюда относят алюцинк, оцинковку и профнастил.

Рулонный тип относится к мягкой кровле. Он имеет свойство не пропускать влагу, и очень устойчив к негативным влияниям окружающей среды. Также их легко монтировать. Сюда относится рубероид, бито-полимерный материал, мембранная кровля.

Некоторые используют кровлю из дерева. Но очень редко, поскольку они сложны в плане монтажа.

Варианты кровли, которые пропускают свет, производятся из стекла, полимера.

Обрешечиваем

Именно обрешетка – основание кровель. Производится из брусьев или деревянных досок. Если обустраивается деревянная, металлическая, черепичная крыша, выбирается брус, сечение которого:

5 на 5 см, если расстояние между стропилами в диапазоне одного метра 1.1м).

5 на 6 см, если стропиловый шаг от 1.2 до 1.3 метра.

6 на 6, если шаг 1.4 или 1.5 метра.

В других случаях доски могут быть до 2.5 см по толщине.

Стропила

Из дерева используют бревенчатые варианты, которые спилены буквально на один кант. Для того, чтобы делать наслонные стропила, подойдет больше сечение бревна круглой формы с диаметром от 12 до 20 см.

Как рассчитать настольную стропильную ногу?

Между ногами может быть расстояние от метра до полутора. Их сечение нужно определить в соответствии с расчетами. Для этого узнается прочность и жесткость конструкций. Поэтому нужно узнать, какова постоянная нагрузка на стропилу, в которую включены регулярные нагрузки и снега, на каждый метр погонный.

Для проведения расчетов необходимо знать такие данные, как:

  • Шаг, с которым устанавливаются стропильные ноги
  • Под каким углом наклонена кровля
  • Какие габариты кровли

То, какие будут выбраны параметры и вообще, многие коэффициенты, зависит от выбранного материала для крыши и его детального состава.

Стоит учитывать, что между прогонами и стропильными ногами должно быть надежное сопряжение. Благодаря этому стены сооружений не будут разрушающе распороты. Если у Вас конструкции из дерева, их нужно периодически осматривать.

Варианты двускатных крыш на сегодняшний день достаточно распространены. А ведь правильно обустроив кровлю, у Вас будет прочное, красивое и очень долговечное жилье!



socratstroy.ru

Стропильная система двухскатной крыши

Двускатная крыша одна из самых простых и эффективных. По статистике это самые распространенные крыши на постсоветском пространстве. Но самое главное, многие застройщики стараются использовать именно данную конструкцию, потому что она малозатратная и легкая в сооружении. И хотя монтаж стропильной системы двускатной кровли не очень сложен, все равно необходимо правильно рассчитать требуемое количество материалов, иметь опыт работы с инструментами и знать нюансы проводимых процессов.

Но когда стоит вопрос сооружения стропильной системы крыши (двускатной), необходимо понимать, что сама конструкция сегодня строится по трем вариациям:

  • Симметричная.
  • Асимметричная.
  • Ломанная.

Понятно, что у каждой из них свои конструктивные особенности стропильной системы. Но чаще всего частные застройщики, которые строят дом своими руками, предпочтение отдают первому варианту, как самому простому в сооружении с небольшими расходами на стройматериалы. К тому же рассчитать такую крышу несложно. Кстати, можно использовать для этих целей калькулятор онлайн, в который надо завести только параметры будущей конструкции.

Конструкция стропильной системы

Любой строитель долен обязательно знать названия деталей конструкции, которую он планирует собирать. Что касается стропильной системы, то она состоит из достаточно большого количества элементов. Давайте рассмотрим их.

  • Первым в списке стропильной конструкции всегда числится мауэрлат. Это основа системы стропил, на которую они будут упираться. Его основное назначение – равномерно распределить нагрузки от крыши на несущие стены здания. Обычно этот элемент собирается из брусов сечением 150х150 или 200х200 мм.

    Внимание! Если стропильная конструкция двускатной крыши собирается из металлических профилей, то и мауэрлат тоже должен быть металлическим. Обычно под него используют швеллер или двутавр.

  • Еще один основной элемент – стропильная нога или стропила. Обычно в их качестве используют доски толщиною 5 мм или брусы различного сечения (все зависит от предполагаемых нагрузок на кровлю).
  • Затяжка – это деталь, которая соединяет между собой стропильные ноги, расположенные на разных скатах. Таким образом, всей конструкции придается повышенная жесткость.
  • Прогоны. Их два: коньковый и боковой. Первый – это продольный брус, на который упираются верхние края стропил. На нем же будет в дальнейшем сформирован конек крыши. Второй – это тот же брус, который устанавливается вдоль конькового, но ниже. Им подпираются стропильные ноги посередине. Сам боковой прогон устанавливается на стойки. Этот элемент – деталь необязательная, если длина стропильных ног не превышает 6 м.
  • Стойка под стропила. Их можно использовать в качестве замены бокового прогона. По сути, это вертикальные опоры из дерева, которые подпирают каждую стропилу. Сколько стропил, столько и стоек под них. Если длина стропильных ног большая, то стоек может быть две на каждую. В том случае если под двускатной крышей (стропильной системой) будет организовываться мансардное помещение, то стойки должны устанавливаться таким образом, чтобы они не занимали пространство.
  • Подкос – это деталь кровельной системы, которая собой подпирает стойку для стропил. По сути, она выполняет функции страховки, хотя и несет на себе определенные нагрузки. Считается, что угол установки подкоса в 45° снижает риски, связанные со снеговой и ветровой нагрузкой. То есть, именно подкос в данном случае будет отвечать за деформацию системы: произойдет она или нет.
  • Лежень – это брус, который лежит под коньковым прогоном и является опорой для стоек и подкосов.
  • Обрешетка. Это система уложенных деревянных реек или досок, на которые в последнюю очередь будет укладываться и крепиться кровельный материал. Данный элемент двускатной крыши также распределяет нагрузки от кровельного материала и снега.

В основном кровля собирается из деревянных элементов, реже из металлических профилей. Потому что с деревом работать проще, да и стоит оно дешевле металла. Но требования к древесине и пиломатериалам достаточно жесткие. Во-первых, все несущие деревянные детали двускатной крыши должны быть без червоточины и повреждений (видимых и невидимых). Если приобретаемые брусы для мауэрлата, стропил и прогонов имеют сучки, то лучше такой пиломатериал не брать.

Элементы обрешетки могут быть с дефектами, но незначительными. К примеру, длина сучков не должна быть больше 30% от сечения доски или бруса, и при этом они не должны выпадать из тела древесины.

Как правильно рассчитать стропильную систему

Расчет стропильной системы двускатной крыши – процесс наиважнейший. Именно от его правильного проведения зависит качество конечного результата. В основном рассчитывают нагрузки, действующие на устройство стропильной системы крыши, и количество необходимых элементов.

Расчет нагрузок

На крышу дома действуют три вида нагрузок.

  1. Постоянные. Это нагрузки на стропильную систему, которые являются массой от всех остальных элементов крыши. Это вес обрешетки, кровельного материала, утеплителя, изоляции, доборных деталей кровли, а также отделочных материалов, которыми покрывают мансардное помещение. Такие нагрузки уже подсчитаны, они определены стандартами, и их среднее значение варьируется в диапазоне 40-45 кг/м². Специалисты же рекомендуют к полученным результатам всегда прибавлять 10% на увеличения запаса прочности стропильной конструкции в целом.
  2. Переменные. Это давление природных осадков и ветра. Они в основном зависят от времени года.
  3. Особые. Их учитывают в регионах, где часто действуют шторма, торнадо, землетрясения и так далее. Здесь расчет нагрузок проводится по стандартной технологии только с учетом повышенного запаса прочности.

Если на стропильную систему крыши действуют сразу три вида нагрузок, то такой эффект называется синергия. И это обязательно придется учесть, делая расчеты. Обратите внимание на фото ниже, где показан данный эффект.

Формулы для нагрузок

Основная переменная нагрузка на двускатную крышу дома – это снег. Расчет производится с учетом толщины снегового покрова и его плотности. При этом вес снега умножается на так называемый поправочный коэффициент, который компенсирует добавочные нагрузки от ветра. Специалисты уже точно определили диапазон действующих от снега нагрузок и обозначили данный показатель в СНиПах. Он равнее 80-320 кг/м². Большой разброс величин зависит от угла наклона каждого ската. На фото ниже показано, как действуют снеговые нагрузки на крышу.

Внимание! Если угол наклона ската больше 60°, то эту нагрузку можно не учитывать, так как снег под таким углом не будет задерживаться на кровельной плоскости.

Что касается ветровых нагрузок, то рассчитать их не так просто, потому что многое будет зависеть от того, где построен сам дом. Если он располагается между большими многоэтажками, то на него будет действовать незначительная ветровая нагрузка. Если он возводится у берега моря или на возвышенности, то нагрузки будут максимальными. Приплюсовать надо и сезонные порывы ветра. Поэтому при расчете рекомендуется воспользоваться СНиПом «Нагрузки и воздействия», в котором определены все необходимые показатели и поправочные коэффициенты.

Расчет наклона скатов

Угол наклона двускатной крыши в основном зависит от укладываемого на нее кровельного материала. К примеру, если на крышу дома укладываются листовые плотные материалы, типа шифера, профнастила или металлочерепицы, то уклон крыши должен составлять 20-45°. Если это будет мягкая кровля, то угол можно уменьшить до предела от 5° до 20°.

Необходимо учитывать и тот факт, что чем больше угол наклона скатов, тем больше их площадь. А значит, увеличатся расходы по стройматериалам, а соответственно и цена крыши будет также увеличена.

Стропильная система

Итак, переходим к основному элементу двускатной крыше стропильной ее системе. Основные параметры конструкции – это шаг установки стропильных ног и их длина. Что касается шага, то есть определенные значения, которые берутся за основу. Диапазон таков – от 60 до 120 см. Как обычно, данная величина зависит от используемого на крыше кровельного материала. Чем он толще, тем шаг стропил больше.

Чтобы определить, какое количество стропильных ног требуется для ската крыши, необходимо длину ската разделить на выбранный скат, и к полученному значению прибавить единицу. Это и есть необходимое количество стропил, укладываемых на один скат кровли. А так как их два, то на всю крышу необходимо будет полученное число умножить на два.

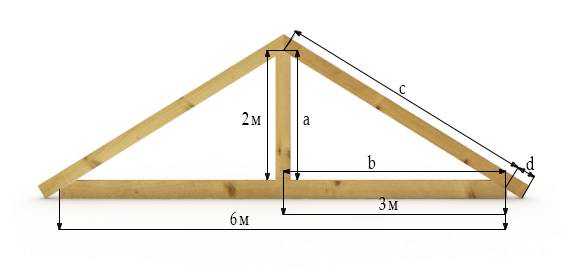

Что касается расчета длины стропилы, то придется воспользоваться формулой Пифагора. Так как скат представляет собой прямоугольный треугольник, в котором стропила выполняет роль гипотенузы. Отсюда можно подсчитать ее длину. Смотрим на фото выше и заполняем формулу: с²=а²+в².

Внимание! Корень квадратный из полученного значения не является окончательным показателем. К нему надо еще прибавить 70-80 см для пропилов и свеса, который будут торчать за пределами стен на 30-40 см.

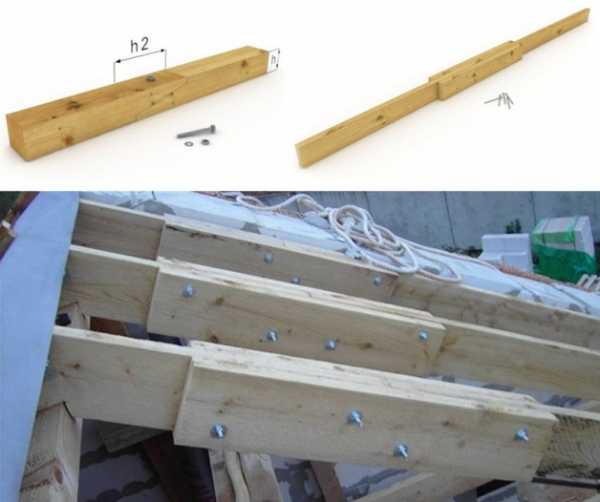

Необходимо отметить, что стандартная длина пиломатериалов – 6м. А так как стропильные ноги могут быть длиннее, то придется брусы наращивать разными способами. К примеру, как показано на фото ниже.

Что касается сечения используемых стропил, то выбирать придется из расчета всех показателей, о которых было упомянуто выше. Это и длина ног, и шаг между ними, и действующие нагрузки, и вес кровельного материала. Но за основу выбора берутся две позиции: шаг и длина стропильной ноги. На фото ниже дана таблица, как можно правильно выбрать сечение стропил.

Типы стропильных ног

Устройство кровли и стропильной системы в целом зависит от размеров самого дома. Если ширина кровли не превышает 6 м, то оптимальный вариант – это устанавливать так называемые висячие стропила. Они одним краем упираются в мауэрлат, а другим в коньковый брус.

Есть так называемые наслонные стропила, которые верхними краями упираются друг в друга.В данной конструкции коньковый прогон отсутствует. Для усиления конструкции можно под каждую ногу установить стойку. Но это делается лишь в том случае, если ширина дома превышает 6 м.

Необходимо от метить, что наслонная стропильная система работает только на изгиб каждого своего элемента. Висячие же работают также и на распирание, вот почему от всей кровельной системы очень большие нагрузки действуют на несущие стены дома. Поэтому между стропилами рекомендуется устанавливать стяжки.

Монтажный процесс

Стропильная система двускатной крыши своими руками устанавливается с определенной последовательностью.

  • Устанавливается и крепится к стенам мауэрлат.
  • Затем устанавливаются стойки под коньковый брус, которые крепятся к лежню укосинами и подпорками.
  • Производится монтаж конькового прогона.
  • А вот теперь можно переходить к установке стропил двускатной крывши своими руками.

Если кровля будет собираться из наслонных элементов, то можно на земле собирать фермы, поднимать их целиком на крышу, и там уже монтировать по месту с креплением к мауэрлату. При этом каждую ферму придется времена крепить упорами и укосинами, чтобы она стояла вертикально.

Установка стропил висячего типа производится проще. Каждый элемент поднимается на крышу, где устанавливается по месту и крепится к мауэрлату и коньковому прогону. Единственный минус этого способа – это сложность подгонки на высоте. Ведь каждую стропилу придется точно подгонять по длине, подрезая выступающие части. В этом плане способ с помощью ферм куда удобнее. Но и у него есть одна сложность – большой вес конструкции, который иногда просто руками не поднять.

Установка и сборка стропил начинается с фронтонов кровли, то есть, по бокам. Их выставляют по высоте в одной плоскости, затем между ними натягивается нить в три-четыре ряда, обозначающая плоскость сборки. И уже по ним выставляются промежуточные элементы. Последний этап сооружения кровельной системы – укладка и крепление обрешетки.

Как видите, построить стропильную систему двухскатной кровли не так уж и сложно. Самое важно правильно провести расчеты, особенно это касается параметров стропильных ног. Ведь именно они и будут держать на себе все действующие нагрузки. Небольшой просчет может привести к непоправимым последствиям. Самое печальное – крыша может рухнуть от одного дуновения ветра или от небольшого слоя снега. Так что особое внимание расчетам и правильному подбору пиломатериалов. И последнее – не забывайте обрабатывать деревянные элементы крыши антисептиками и антипиренами.

bouw.ru

Стропильная система двускатной крыши своими руками: схема и чертежи

Неудачно оформленный верх здания сведет «на нет» все внешние фасадные решения. Однако внешняя непрезентабельность – это еще не все, ведь грамотно построенная крыша – это эффективная защита строения от внешних воздействий, обеспечивающая долгий срок его эксплуатации. Естественно актуальность этого вопроса в первую очередь остро стоит для тех, кто решился на постройку индивидуального дома или коттеджа. Еще на стадии проектирования ему нужно, к примеру, определиться с формой кровли и решить – стропильная система двухскатной крыши будет реализована или может быть односкатной.

Оглавление:

  1. Двухскатная крыша: суть понятия
  2. Стропильная система двускатной крыши
  3. Угол наклона
  4. Стропильная система односкатной крыши

Двухскатная крыша: суть понятия

Двухскатная крыша или же двускатная/щипцовая – конструкция, имеющая два наклонных ската по направлению от конька до наружных поверхностей стен. Эта форма по праву считается самой оптимальной по практичности, эффективности, внешнему виду и стоимости. Она предполагает систему, когда стропила опираются друг на друга, а соединенные пары скрепляются обрешеткой. Торцевые стены двускатной крыши, имеющие треугольную форму, называются фронтонами или щипцами (отсюда щипцовая). Как правило, под сводом такой крыши обустраивается чердачное помещение – жилое или нежилое. В любом случае для его освещения выполняются фронтонные окна.

Стропильная система двускатной крыши

Особенности конструкции

Двускатная стропильная система формируется:

  • стропилами;
  • подкосами;
  • мауэрлатом;
  • обрешеткой.

Справка! Мауэрлат – это кровельный конструкционный элемент. Физически представляет собой бревно или брус, укладываемый по периметру наружных стен здания. Его назначение – крайняя нижняя опора для стропил. В классическом исполнении выполняется из древесины, хотя, если кровельный каркас производится из металла, то мауэрлат может выполняться из двутавра, швеллера, пр.

Верха стропильных ног скрепляются внахлест с использованием специальных накладок. Внизу концы прикрепляются к мауэрлату (опорному брусу из бревна, с обработкой в 2 канта). Стропила двускатной крыши, в зависимости от пролета и формы кровли, могут входить в состав висячей или наклонной системы.

Ферма наклонная

Стропильная система двускатной крыши с мансардой устраивается в зданиях, где есть внутренние несущие стены, которые играют роль опор для такой конструкции. Кроме того, в проекте обязательно расчетным путем определяется количество дополнительных опор. При этом учитывается ширина пролета. Если этот показатель составляет до 10 метров, то достаточно одной промежуточной опоры, а если от 10 метров – то потребуется два и больше элемента.

Для монтажа на внутренние стены также предназначены специальные стойки из расчета 4 единицы на 6 м. К ним затем прикрепляются прогоны или коньковый брус. Описанное выше устройство щипцовой крыши является отличной технологией, если возможности позволяют использовать пиломатериалы малой длины. Кроме того, такая конструкция наиболее проста в монтаже.

Ферма висячая

Висячие системы предназначены для построек с большими пролетами и отсутствием внутри несущих стен. Стойкость к воздействиям различного характера и интенсивности обеспечивается благодаря 2 поясам:

  • верхнему, состоящему из пары стропильных ног;
  • нижнему, представляющего собой набор жестко соединенных в ферму затяжек.

Если говорить более просто, то двускатная стропильная система висячего типа предполагает укладку стропил концами на наружные стены. Функцию опоры для них выполняет мауэрлат.

Справка! Мауэрлат распределяет сосредоточение нагрузки, которая передается в точках опоры стропил на всю плоскость верха стены. Кроме того, посредством него крыша привязывается к стенам строения.

Висячая ферма позволяет при отсутствии внутренних опор реализовать полноценную двухскатную крышу, а также подвесить к ее нижнему поясу элементы конструкции перекрытия чердачного пространства. И еще один важный момент: если длина пролетов превышает 9 метров, выполняется дополнительная решетка – стойки + подкосы + ригели. Таким образом жесткость системы увеличивается и стропила не будут прогибаться. Собирать конструкцию такого вида нужно на земле и уже в готовом виде она монтируется на верху здания.

Угол наклона

  • Ключевая характеристика любой кровли – угол наклона. Именно от его величины зависит насколько оперативно и эффективно осадки будут отводиться с крыши. Определяющим фактором при проектировании кровли является особенности климата. Если местность находится в засушливой зоне, то уклон может быть от 25 до 45 градусов, а в регионах с большим количеством осадков оптимальная величина угла наклона 45-60 градусов.
  • Одновременно с этими маркерами нужно учесть и прямую зависимость угла наклона ската и парусности: чем большое угол, тем выше парусность. Это имеет критическое значения для конструкций, расположенных в районах, где частое явление – сильные ветра. Поэтому рассчитывая двухскатную крышу нужно сделать так, чтобы ее наклон не явился причиной чрезмерных ветровых нагрузок, способных ее разрушить.
  • Если в разработке крыша мансардного типа, то еще одним важным фактором является вид внешнего покрытия кровли. К примеру, применение черепицы или шифера допускается на скатах с углом от 22 градусов, в противном случае велик риск, что осадки будут проникать через стыки в подкровельное пространство.
  • Величина наклона ската также влияет и на общую цену кровельной конструкции. Чем выше крыша, тем большее количество материалов потребуется и, как результат, больший финансовый ресурс будет затрачен.

Справка! Независимо от климатической зоны, в которой находится здание, угол наклона двухскатной крыши не может быть меньше 5 градусов.

Стропильная система односкатной крыши

Односкатная крыша в последние годы также становится популярной. Ее выбирают за разнообразие возможных декоративных решений. Это обуславливается простотой конструкции, а, следовательно, ее малым весом.

Схема постройки односкатной кровельной конструкции понятна даже для непрофессионала:

  • Посредством стропил выполняется перекрытие пролета, образованного торцевыми сторонами строения.
  • Величина угла наклона ската зависит от показателя перепада высоты стен.

Для обеспечения разницы высот, необходимой при устройстве односкатной крыши может использоваться один из двух способов:

  • Кирпичная (как вариант) кладка стен выполняется таким образом, что одна из противоположных несущих стеновых конструкций выше другой.
  • Противоположные стены одинаковой высоты, но на одной из них производится монтаж специальных подпорок. На них и укладывается прогон, на который в свою очередь опираются верхние концы стропил.

Исходя из логики первый вариант подходит при возведении строений из любых штучных стройматериалов. Во втором же случае, предоставляется возможность экономии расходных материалов.

Справка! Уклон односкатной кровельной конструкции не может превышать 50-60 градусов. Профессиональные кровельщики указывают, что оптимальными показателями в данном случае являются 18-35 градусов.

При расчете строительной системы односкатной крыши нужно заложить такой запас прочности, чтобы она выдерживала не только собственный вес, но и была устойчива к дополнительным внешним нагрузкам: ветровой и снеговой. При этом величина угла ската влияет на интенсивность указанных нагрузок.

Надежность односкатной крыши

Прочностные качества конструкции напрямую зависят от шага стропил. При уменьшении шага, величина расчетной нагрузки повышается. С другой стороны, если величина шага неоправданно занижена, то имеет место увеличение веса кровли, что в большей степени нагружает стены и фундамент здания. При слишком большом шаге стропильных элементов устойчивость крыши к воздействию внешней среды критически снижается.

Внимание! Расчет стропильных конструкций (односкатных, двухскатных) сейчас может выполнить грамотно даже непрофессионал. Для этого необходимо воспользоваться специальными компьютерными программами. Как вариант, на многих сайтах кровельных компаний представлены он-лайн калькуляторы, где также можно выполнить такие расчеты. Проект будет действительно качественным, если в нем отражается шаг, габариты, размеры сечений конструкционных элементов, а также схемы устройства всех составных узлов каркаса крыши.

Если предполагается строительство крыши с небольшими пролетами, то в качестве стропил могут быть использованы балки или доски. В том случае, когда длина пролета больше 4,5 метра, придется позаботиться об удлиненных стропильных ногах.

Подбор материалов для стропильных конструкций – это отдельная тема для обсуждения, которая освещается в других материалах нашего сайта. Сейчас же, хотим сделать акцент на том, что все элементы кровельных систем должны быть отлично высушены. Также они не должны содержать изъянов, влияющих на их прочностные качества. Прежде, чем начинать монтаж ферм, деревянные элементы необходимо обработать специальным составом, который сделает их огнестойкими, а также инертными к биологической коррозии. Таким образом, создается большой рабочий ресурс как стропильной конструкции, так и всей кровли в целом.

И еще один важный момент: правильно сформированная стропильная система позволит соорудить кровлю, которая будет эффективно защищать здание от воздействия осадков, если стропильные ноги выступают на 30-40 см за края стен, образуя свес.

ofacade.ru

Стропильная система двухскатной крыши: Установка своими руками

Всё большую актуальность обретают доступные по своей цене, но при этом надёжные, практичные и долговечные двускатные кровли. У них простая конструкция, а возведение можно провести своими руками.

Стропила, варианты их обустройства

Основу любой кровли, двускатная не исключение, составляет стропильная система. Двускатное её исполнение может быть висячим или наслонным.

Висячие стропила обладают двумя опорными точками, роль которых играют стены строения. Каждая нога при этом испытывает преимущественно только нагрузки по сжатию и изгибу. Передача нагрузки при таком варианте осуществляется от стропил в горизонтальном направлении к точкам опоры в качестве разводящего усилия. Для его минимизации проводят соединение стропил посредством стальной или деревянной затяжки. При условии, что размер пролёта превышает 8 м, дополнительно монтируют бабки и подкосы под каждую отдельную ферму.

Если же имеет место устройство стропильной системы двухскатной крыши со стропилами наслонного типа, то в такой ситуации добавляется ещё одна точка опоры – их внутренняя подпорка опирается на ненесущую стену строения. Главная нагрузка такой системы приходится на изгиб. Если промежуток между внутренними опорами не превышает 6,5 м возможно использование исключительно наслонных стропил.

В определённых случаях допустимо комбинирование сразу двух вариаций стропильной системы. В том и ином случае схема может подразумевать также компоненты будущей мансарды. Основу её будут составлять зафиксированные вертикально стойки, крепление которых проводят посредством ригелей и подкосов, устанавливая их поверх балок перекрытия.

Расчет двускатной крыши

Проводя расчет стропильной системы двухскатной крыши, изначально следует помнить о том, что угол наклона напрямую зависит от имеющихся архитектурных требований и выбранного кровельного материала:

  • При условии обильных осадков и неплотном прилегании кровельного покрытия, целесообразно обустройство крутых скатов. Угол в них составляет порядка 35-40°, что исключает скапливание влаги и снега. Возведение чердачного помещения в этом случае не допускается. Вариантом будет – ломаная конфигурация, с резким уклоном снизу и пологим верхним основанием;
  • Минимально допустимый угол 5°. В некоторых случаях возможно его увеличение вплоть до 90°;
  • Пологие кровли актуальны для регионов с сильными ветрами. Угол уклона при этом может составлять 15-20°;
  • Более всего выгоден промежуточный вариант – крыша не должна быть избыточно крутой, но и не слишком пологой;
  • Помните, повышение угла наклона увеличивает парусность, что требует дополнительного расхода материала, соответственно, влечёт большие затраты на возведение конструкции.

Что до площади крыши, то при расчётах стоит принимать во внимание, следующее:

  1. После нахождения площади одного ската результат следует удвоить;
  2. Поскольку скат представляет собой расположенный наклоненно прямоугольник, площадь его определяют путём перемножения длины с шириной;
  3. Протяжённость ската аналогичная длине стены. К ней также добавляют выступ крыши над фронтоном – обязательно для каждой из сторон;
  4. По ширине скат идентичен протяжённости стропильной ноги плюс длина того выступа, который имеет кровля относительно несущей стены.

Расчет пиломатериалов

Проводя расчёты, сечение стропил подбирают исходя из тех нагрузок, которые будут воздействовать на всю площадь крыши в целом на 1 м.кв. поверхности в частности. Наименьшее из допустимых сечений для мауэрлата составляет 100х100 мм, затяжки и прогоны обустраивают из бруса 50х150 мм, на стойки, ригели, подкосы и прочие элементы идёт материал в 100х100, 150х150 мм.

Длина пролёта оказывает прямое влияние на число устанавливаемых стропильных ног. При пролёте в 12 м, шаге в 1 м будет нужно 12 стропильных ног по каждой стороне ската. Итого – 24 элемента.

Обратите внимание, расстояние между стропилами двухскатной крыши не должно быть избыточным даже при условии задействования бруса с большим сечением.

Обустройство разреженной обрешётки проводят посредством бруса или откалиброванной по толщине доски. При укладке сплошной обрешётки лучше использовать такие же доски, укладывая их без зазоров, или плиту OSB.

Нужно помнить о том, что дерево для стропил должно быть качественным, тщательно просушенным и подвергнутым обработке. Показатели влаги в материале не должны превышать отметку в 20%. Перед началом монтажа проводят внешний осмотр, призванный исключить на брусе следы гниения, грибка, плесени, иных дефектов, которые после установки будут прогрессировать, что в итоге приведёт к выходу из строя всей конструкции.

Набор инструментов для возведения крыши

Монтаж мауэрлата и установка стропил подразумевает наличие такого набора инструментария:

  • Шуруповерт с комплектом свёрл;
  • Кровельный нож;
  • Ножовка;
  • Молоток;
  • Набор приспособлений для измерения;
  • Кровельные ножницы;
  • Отбивка;
  • Шпатель;
  • Скотч строительный.

В зависимости от ситуации может дополнительно потребоваться клеящий состав и монтажная пена. Использование специальных шаблонов и реек с нанесённой на них разметкой, позволяет существенно упростить работу и минимизировать сроки её проведения.

Технология монтажа двускатной крыши

Прежде чем обустраивать стропила для двухскатной крыши своими руками, проводят укладку мауэрлата. В ситуации если кровля возводится на деревянном доме из бруса или профилированного бревна, его роль берёт на себя верхний элемент стены.

Если же стены кирпичные, предварительно вделывают в кладку стальные прутья с резьбой для последующей фиксации мауэрлата к основанию. Шаг составляет порядка 1-1,5 м – этого вполне достаточно для надёжной фиксации. Сечение стержня должно составлять 10 и более мм, прижим мауэрлата выполняют с помощью шайб и гаек. Обратите внимание – обязательно наличие двух слоев гидроизолятора (рубероида) межу стеной и мауэрлатом.

Стены, изготовленные из керамического или пенобетонного блока, покрывают сверху слоем армированного бетона, высотой порядка 20-30 см, предварительно устанавливая внутрь него стальные прутки с резьбой. Для балок мауэрлата характерна абсолютная параллельность относительно друг друга, иначе размеры стропильных ног будут иметь различную длину.

Перед началом установки ног по мауэрлату выполняют предварительную разметку, затем переходят к подготовке самих ног. В нижней их части выполняют особый вырез, повышающий площадь опоры на основание. Размер его составляет 1/3 от ширины стропильной ноги. Вырез должен быть ровным, более удобно проводить его с задействованием специального шаблона.

Если конструкцией предусмотрены висячие деревянные стропила, сборку их проводят заранее. Соединение ног выполняют посредством стальных накладок или больших болтов, обеспечивая при этом наибольшую степень сжатия. Когда все стропильные треугольники смонтированы, переходят к их установке. Изначально выставляют крайние элементы, затем заполняют промежуток внутренними стропильными ногами. Временную фиксацию осуществляют за счёт укосин, с последующим их демонтажем.

После этого на стропильные ноги ставят кобылки, посредством которых будет сформирован кровельный свес. В завершение укладывают обрешётку и закрепляют по коньку массивную доску, формируя, таким образом, единую конструкцию.

Если же задействуют деревянные стропила наслонного типа, то изначально монтируют лежень, располагая поверх него опоры, на которые затем ставят коньковый брус. Все компоненты фиксируют с помощью укосин. Установку стропильных ног проводят на выстроенную конструкцию, при этом длина их должна слегка превышать требуемую – это позволит после соединения двух стропил убрать излишек посредством дисковой пилы. Благодаря такому методу можно значительно повысить скорость выполнения монтажных мероприятий.

В заключение проводят зашивку фронтонов, кровельного свеса и монтируют выбранный кровельный материал. На этом работы по обустройству двускатной стропильной системы можно считать завершёнными.

Двухскатные конструкции, их достоинства

Отметим следующие преимущества:

  • Простота возведения;
  • Короткие сроки проведения работ;
  • Минимизация протечек, что достигается за счёт цельности конструкции;
  • Отличные показатели экономичности и минимум расходуемых материалов;
  • Возможность трансформирования чердачного помещения в полноценное живое;
  • Беспроблемное проведение ремонтных работ при потребности;
  • Отличные прочностные данные и высокая сопротивляемость разным воздействиям.

Как видите, стропильная система двухскатной крыши не столь уж и сложна по своему исполнению и возведению. Обладая некоторым опытом, имея нужный инструмент и немного свободного времени, её можно собрать самостоятельно. Главное, не торопиться, придерживаясь описанных рекомендаций.

osnovam.ru

Стропильная система двухскатной крыши: устройство и монтаж

Двухскатная крыша — самый востребованный тип кровли, который характеризует быстрый и легкий монтаж, высокие эксплуатационные свойства и привлекательный внешний вид. Универсальная конструкция кровли подойдет для дачного дома и загородного коттеджа, для бани и беседки в регионах страны с любым климатом!

Специфика двухскатной крыши

Устройство двухскатной крыши оптимально подходит для жилого дома. Конструкция такой кровли представляет две прямоугольные плоскости, которые внизу соединяются со стенами постройки, а вверху — друг с другом. Под кровлей можно легко обустроить мансардное помещение для летнего отдыха, а при дополнительном утеплении чердак можно превратить и в жилую комнату. Какие еще виды кровли существуют, смотрите здесь.

А пока давайте рассмотрим плюсы и минусы, которые имеет конструкция с двумя скатами.

Преимущества:

  • Простая конструкция кровли, которая обеспечивает легкий и быстрый монтаж. Установку кровли можно выполнить
  • самостоятельно;
  • Несложный расчет проекта и расходных материалов;
  • Устройство кровли не потребует большого количество материалов, что сократит расходы на строительство;
  • Простое обслуживание и ремонт;
  • Эстетичный внешний вид;
  • Под кровлей легко оборудовать мансарду и жилое помещение;
  • Подходит для любого вида загородного дома;
  • С поверхности кровли сходит снег и стекает дождевая вода. Конструкция не требует обустройства внутреннего водостока. А в чистке кровли вручную нет необходимости;
  • Возможность различного размещения скатов и размеров угла наклона дает простор фантазии и позволит получать любые виды дизайна.

Недостатки:

  • Нужна усиленная конструкция стропильной системы и дополнительные несущие элементы для монтажа;
  • Сложное устройство мансардных окон.

Мастера компании “МариСруб” используют в строительстве в основном двускатную кровлю. С проектами дачных домов, загородных коттеджей и бань вы можете познакомиться по ссылке http://marisrub.ru/proekts/all-proekts. В каталоге вы найдете широкий выбор одноэтажных и двухэтажный строений, домов и бань с мансардой, помещений различной планировки, в том числе и со встроенным гаражом, котельной и другими помещениями.

Типы двухскатной кровли

Конструкция двускатной крыши различается по форме и расположению стропил. По форме выделяют следующие виды:

  • Симметричная — стандартный тип кровли с двумя скатами в виде равнобедренного треугольника;
  • Ломанная или мансардная конструкция предполагает устройство жилого помещения на чердаке и монтаж мансардных окон;
  • Несимметричная крыша подразумевает, что конек размещен не по центру, а сдвинут в одну из сторон. Такая конструкция смотрится более оригинально;
  • Разноуровневая система более сложная в установке, и предполагает, что скаты такой крыши не соединяются в одном коньке и располагаются на разных уровнях;
  • Полувальмовая – двухскатная крыша со скошенными концами конька.

Кроме того, кровля бывает различной по сооружению стропильной системы. Так, выделяют наслонные и висячие стропила. Висячая конструкция имеет только две точки опоры в виде стен. Поэтому вес кровли, нагрузка снега и осадков приходится именно на эти стены. Чтобы снизить давление, стропила соединяют металлической или деревянной стяжкой. Чем выше такая стяжка, тем она крепче и прочнее. Расстояние между опорами при этом составляет до 6,5 метров.

Наслонная система состоит из брусьев с промежуточной подпоркой на внутреннюю стену дома. При данной конструкции требуется обязательный монтаж мауэрлата. Мауэрлат – это брус с сечением 10х10 или 20х20 сантиметров, который подкладывают под стропильную ногу или устанавливают по периметру наружной стены дома. Мауэрлат равномерно распределяет нагрузку кровли на стены.

Угол наклона

Монтаж кровли начинают только после того, как составлен проект, выполнены расчеты и определен угол наклона. Угол определяют в зависимости от погодных условий региона, вида стройматериалов и пожеланий к дизайну. В местности с большим количеством осадков лучше делать большой угол наклона выше 45 градусов. Чем больше угол наклона, тем эффективнее будет сход снега и сток дождевых вод.

Для территории с сильными ветрами, угол, наоборот, делают меньше, вплоть до 5-15 градусов. Но учтите, что дома с уклоном кровли до 5-10 градусов выглядят не очень эстетично, особенно если в качестве покрытия используют простой и недорогой шифер. Шифер и черепица требуют угол минимум 25 градусов. А вот профнастил можно использовать для любой конструкции.

Учтите, что по техническим нормам угол двускатной крыши не должен быть менее 5 градусов!

По мнению экспертов, оптимальный угол составляет 35-40 градусов.

Расчет кровли и материалов

Расчет сложной двухскатной кровли проводить самостоятельно довольно сложно. Поэтому при установке нестандартной крыши лучше обратитесь к специалистам. А вот расчет классической конструкции с двумя скатами выполнить гораздо легче.

Площадь и уклоны кровли рассчитывают следующим образом:

  • Определяют длину каждого ската. Для это вычисляют расстояние между крайней точкой карниза и нижним краем конька;
  • На размеры высоты до конька влияет расстояние между стропильными ногами. Для вычисления высоты, половину расстояния между стропильными ногами умножают на тангенс угла наклона;
  • Сечение бруса определяет длина стропил и расстояние между стропильными ногами;
  • Длина бруса вычисляется делением высоты конька на синус угла уклона;
  • При расчете учитывают каждый элемент кровли, среди которых парапеты, свесы и другие детали. Обращайте внимание только на те конструкции, которые увеличивают объем крыши. При расчета не учитывают мансардные окна, дымоходы и вентиляционные шахты;
  • Выбирают и рассчитывают количество кровельного покрытия. Учтите, что после покрытия черепицей или рулонным материалом длина каждого ската уменьшается примерно на 0,7 метров.

Для расчетов вам потребуются следующие формулы:

Нк = Lпр х tgA,

где Нк — высота конька, Lпр — половина длины пролета дома (расстояния между стропильными ногами), tgA — тангенс угла уклона

Lc = Hк / sin A,

где Lc = длина стропил, Нк — высота конька, sin A — синус угла наклона.

Необходимые данные для расчетов вы найдете в таблице:

Угол уклона Синус угла (для расчета длины стропил) Тангенс угла (для расчета высоты конька)
15о 0,26 0,26
20о 0,34 0,36
25о 0,42 0,47
30о 0,5 0,59
35о 0,57 0,76
40о 0,64 0,86
45о 0,71 1
50о 0,77 1,22
55о 0,82 1,45

После создания проекта, расчета кровли и выбора стройматериалов приступают к монтажу конструкции. Далее рассмотрим, как устанавливается стропильная система двухскатной крыши из профнастила и другого материала.

Схема стропильной системы

Стропильная система двухскатной крыши представляет деревянный каркас, в основе которого расположены стропильные ноги. Между стропилами делают обрешетку, затем прокладывают гидро- и теплоизоляцию, а затем крепят кровельное покрытие (профнастил, ондулин, черепицу, шифер и пр.). Стропильные ноги устанавливают на мауэрлат.

Мауэрлат — деревянный брус, который укладывают по периметру внутренних стен. Длина бруса может соответствовать длине стены либо подгоняться под размер стропильной ноги. Важно укладывать мауэрлат на гидроизоляционный слой! В качестве гидроизоляции подойдет стандартная полиэтиленовая пленка или рубероид.

Сверху стропила упираются в коньковый прогон или конек кровли, который тоже изготавливают из бруса. Длина конька равна длине крыши. Схема стропильной системы предполагает, что скаты пересекаются и образуют горизонтальные и наклонные ребра. Горизонтальные свесы называются карнизами.

Кроме того, схема предусматривает наличие подкосов, угол которых при установке составляет 45 градусов. Они уменьшают нагрузку ветра и давление снега. Подкосы незаменимы в регионах с большим количеством снега и сильным ветром. Изготовление кровли из тяжелых материалов (например, из натуральной черепицы) предусматривает, что боковые прогоны делают в виде дуги или коромысла.

Для ветреных регионов схема устройства кровли также включает монтаж диагональных связей из досок, толщина которых варьируется в пределах 25-500 мм. Нижний край крепят к основанию стропильной ноги с одной стороны, а верхний — к середине ноги с противоположной стороны.

Установка маэурлата и стропил

Монтаж любой стропильной системы начинают с укладки маэурлата. Сначала в месте укладки прокладывают рубероид или полиэтиленовую пленку в два-три слоя для обеспечения гидроизоляции. На верхний обрез стены устанавливают бруски. Сечение брусьев варьируется в пределах 10Х10 — 20Х20 сантиметров. При этом расстояние между брусками и наружными стенами должно составлять 50-60 сантиметров. Крепление делают при помощи болтов, гаек, шайб и металлических накладок.

Сечение брусьев для мауэрлата и стропильных ног определяют в зависимости от назначения чердачного помещения. Так, если площадка будет нежилой, можно использовать размеры 10Х10 или 13Х13. Для обустройства жилой площади берут сечение не менее 15Х15 сантиметров. Важно, чтобы брусья были из хорошо высушенной древесины с влажностью до 2,5%! Только такие материалы не деформируются со временем.

Самый лучший вариант стропильной системы для двухскатной крыши — сочетание стропил наклонного и висячего вида. Такая конструкция усилит надежность и прочность кровли, снизит расходы на строительные материалы. К балкам кровли крепят стропила, причем число стропил и балок должно совпадать! После установки одной ноги, приступайте к возведению противоположной. Такой метод сэкономит время и снизит боковые нагрузки на конек. Крепление стропильных ног делают при помощи саморезов и гвоздей.

При монтаже устанавливают промежуточные стойки. Кстати, они станут каркасом для стен мансарды. После установки стропил осуществляют крепление конька при помощи болтов, металлических скоб или уголков.

Монтаж обрешетки и утепление кровли

Обрешетка — завершающий этап в возведении стропильной системы, ведь на обрешетку уже укладывают кровельное покрытие. Для установки используют сухие бруски или доски без трещин и сучков. Монтаж выполняют двумя способами:

  • Сплошную обрешетку делают из досок, которые укладывают вплотную друг к другу параллельно. При этом настил должен быть ровным, без щелей и впадин. Такая конструкция подходит для рулонных кровельных материалов (рубероид и пр.), шифера, стальных листов и профнастила.
  • Обрешетку вразрядку делают из брусков, которые укладывают на определенном промежутке друг от друга. Рекомендуемое расстояние между брусками — 50 сантиметров. Такая обрешетка оптимально подходит для укладки черепицы.

После укладки обрешетки проводят утепление и гидроизоляцию кровли. Особенно важен этот этап, если вы планируете организацию мансарды. На обрешетку укладывают гидроизоляционный материал. Можно использовать полиэтиленовую пленку. Пленку укладывают внахлест и закрепляют при помощи строительного степлера.

Если на чердаке не планируется жилое помещение, в качестве утеплителя часто используют керамзит. Он не подвергается воздействию грызунов и влаги. При этом важно укладывать материал плотным слоем, чтобы не оставалось зазоров и щелей. Учтите, что такой слой увеличит нагрузку на стены и фундамент дома. Из чердачного помещения можно легко сделать подсобную комнату при помощи обустройства пола досками.

Утепление мансарды проводят с использованием минваты в рулонах или плитках. Такой материал легко и быстро укладывается, характеризуется малым весом и высокой плотностью. Он создает хорошую пароизоляцию, не подвергается воздействию грызунов и эффективно заполняет пустоты.

Не забывайте обработать стропила, балки, доски и другие деревянные элементы защитными средствами! Такие составы обезопасят древесину от негативного влияния влаги и насекомых. Без обработки дерево быстро отсыревает, гниет и разрушается. Придется часто делать ремонт и заменять пострадавшие элементы.

Финишное покрытие и установка водостока

Кровельное покрытие укладывают по технологии, которую предлагают изготовители того или иного вида материала. Листы накладывают друг на друга слоями так, чтобы верхние ряды заходили внахлест на нижние на 15 сантиметров. Важно тщательно закрепить материал по краям, чтобы исключить риск поднятия кровли сильным ветром. Крепление делают при помощи гвоздей.

При настиле покрытия обязательно устанавливают водосток. Для организации системы используют наружные водосточные трубы и желоба с уклоном. Желоба устанавливают так, чтобы наружные края располагались ниже плоскости ската. При выборе желобов обращайте внимание на форму изделия. Классические полукруглые модели — доступный и самый дешевый вариант. Квадратные желоба подойдут для местности с частыми и сильными дождями, рельефные — для тех, кто не хочет часто прочищать изделия от листьев и другого мусора.

Учтите, что форма наружной трубы должна соответствовать форме желоба. Нельзя крепить круглую трубу к квадратному желобу! Диаметр труб зависит от размеров дома. Если площадь кровли до 50 квадратных метров подойдут трубы с диаметром 80-90 мм, для площади более 50 — с диаметром 100 квадратных метров. Трубы крепят при помощи держателей и хомутов. При это расстояние между изделиями и стенами дома должно составлять минимум три сантиметра.

Монтаж стропильной системы, утепление и покрытие кровли, установка водостока — сложные и трудоемкие процессы. Неверный расчет, некачественные материалы и неправильная технология укладки приведут к тому, что крыша будет протекать и разрушаться. Чтобы избежать таких серьезных проблем, обратитесь к профессионалам! Специалисты компании “МариСруб” проведут расчеты и подберут подходящие стройматериалы, быстро и качественно установят кровлю с водостоком, выполнят работы по гидроизоляции, утеплению и защитной обработке древесины.

blog.marisrub.ru

Расчет стропильной системы двухскатной крыши: схема, виды

  • Виды: наслонные и висячие
  • Расчет параметров: основные этапы
  • Сегодня, как известно, строительный рынок недостатка во всевозможных материалах и технологиях строительства не испытывает. Однако, в первую очередь качественным показателем двухскатной крыши считают точный расчет стропильной системы, включая проектные нагрузки и другие показатели и характеристики.

    Крыша призвана защищать дом и распределять суммарные нагрузки на строение посредством своей стропильной системы, вот почему последнюю проектируют, принимая во внимание все возможные факторы, которые могут отразиться на прочности.

    Основными элементами двухскатной крыши являются стропила (стропильные ноги) и мауэрлаты. Нагрузка по стропилам и стенам распределяется через подкосы, стойки, ригели. Все они в совокупности создают жесткую, долговечную, но вместе с тем легкую и простую для установки конструкцию. Сверху на стропила укладывают сплошную или разреженную обрешетку, которая служит основой для крепления материала кровли. Таким образом, схема двухскатной крыши состоит из обрешетки закрепленной к несущим балкам и закрепленного к ним самого кровельного материала.

    Виды: наслонные и висячие ↑

    В зависимости от использованной технологии, которая позволяет распределить и снизить давление на конструкцию здания, различают два вида: наслонную и висячую.

    Выбор конкретного варианта определяет конфигурация кровли, размещение опор внутри стропил, длина пролета, климатические особенности региона, тип кровельного покрытия. Но в любом случае главный элемент – это стропильные ноги.

    Наслонный вариант ↑

    Наслонные стропила предназначены для перекрытия крыш с пролетом до 7 м. Они опираются краями и средней частью либо на венец сруба, либо на верхний ряд кладки стен. При необходимости перекрытия больших пролетов прибегают к промежуточным опорам. При наличии одной опоры пролет можно увеличить до 12 м, а двух – до 15,5 м. Между коньком и фермами необходимо установить с подкосами.

    Висячий ↑

    В отличие от наслонных, у висячих стропил промежуточные опоры отсутствуют. Этот вид больше подходит для более легких конструкций зданий. Висячие стропила можно с легкостью использовать для длинных пролетов. Достаточную жесткость обеспечивают установленные в подкосы, ригели, прогоны и стойки. Эти дополнительные элементы также предотвращают смещение.

    Для пролетов до 8 м достаточно установки затяжек и ригелей в верхней части. При большей величине пролета для поддержки затяжек между фермами дополнительно используют балки с подкосами.

    Расчет параметров: основные этапы ↑

    Правильный расчет стропильной системы двухскатной крыши очень важен для обеспечения надежности и долговечности дома в целом.

    Любая непосильная нагрузка или неравномерное распределение веса кровли могут стать причиной разрушения здания.

    Каждый проект дома предусматривает индивидуальный план организации всей крыши на основе строительных норм и особенностей конкретного дома.

    Расчет стропил для наслонного вида более простой и экономный, а висячей – более прочный, поэтому в проектах часто комбинируется устройство обоих вариантов.

    В первую очередь определяют уклон скатов, поскольку, скажем, в случае минимальных углов, 10–15° действуют некоторые ограничения на выбор кровельного материала. Стропильная система практически проектируется на уже выбранное покрытие.

    Хотя с увеличением уклона материальные затраты растут, при этом также улучшаются эксплуатационные характеристики – «крутая» крыша может сама очищаться от дождевой воды или снега. На строение с уклоном больше 45°, вообще, можно настилать любой кровельный материал.

    Еще одним ограничителем наклона являются природные явления. Особой точности требует связанный с ними учет параметров крыши, например, снеговые и ветровые действия.

    Далее приступают к определению общего веса пирога для кровли, который включает обрешетку, утепление, а также кровельное покрытие.

    Заключительным этапом является расчет пиломатериалов и подготовка инструкции по креплению кровли.

    Для определения количества кровельного материала нужно предварительно определить площадь двухскатной крыши. В принципе для тех, кто знаком с азами геометрии, как посчитать площадь, сложности не представляет.

    Постоянные и временные нагрузки: их расчет и рекомендации ↑

    При расчете нагрузок любой природы, конструктивных и атмосферных, используют сложные математические формулы с учетом корректирующих  коэффициентов.

    После определения давления от кровельного покрытия, обрешетки, утепления и стропильной системы, их суммируют и полученную величину делят на полную площадь скатов и получают величину, приходящуюся на 1 кв. м. Для двухскатных строений результат умножают на поправочный коэффициент К=1,1. В среднем это значение для жилого дома составляет порядка 40–50 кг/ кв. м.

    В зависимости от климатических особенностей региона снеговая нагрузка может быть равной 80–150 кг/кв. м. Для её подсчета используют следующие поправочные коэффициенты:

    Например, если на почве снеговое давление составляет 70 кг/кв. м, то на верху дома это значение уже будет 70 х 0,7=49 кг/кв. м.

    В местах, где наблюдается постоянное повышенное скапливание снега согласно данным подсчета необходимо установить спаренные стропила и сплошную обрешетку.

    Ветровое воздействие рассчитывают при помощи коэффициентов изменения аэродинамического влияния и ветрового давления, с учетом того, что давление порывов ветра на кровлю меняется в зависимости от расположения скатов к ветру.

    Рассчитывая общую нагрузку на кровлю, ветровую и снеговую суммируют и умножают на коэффициент, который зависит от шага стропил.

    © 2019 stylekrov.ru

    stylekrov.ru
