Стропильная система ломаной крыши: расчет, проектирование, монтаж

Популярность ломаных крыш обусловлена экономичностью строительства и возможностью рационально применить чердачное пространство. Именно они используются для организации утепленных и неутепленных мансард. Технология сооружения кровельных конструкций с переменным углом наклона скатов отличается от традиционной двухскатной схемы.

Потому желающим обзавестись мансардным этажом и успешно проявить себя на поприще кровельщика необходимо знать, как устроена стропильная система ломаной крыши и каким образом вычисляются размеры материалов для ее сооружения.

Самый яркий и выразительный представитель класса ломаных крыш – пятиугольная конструкция с явной разницей в углах наклона скатов. Даже не углубляясь в специфику ее сооружения, можно понять, что устроена она из двух водруженных друг на дружку ярусов. В нижнем солидном ярусе располагается мансарда, подарившая второе название ломаным крышам. Менее объемный ярус-верхушка, венчающий нижнюю часть, определяет форму конструкции в районе конька.

Что собой представляет стропильная система ломаной крыши

Кратко о специфике стропильной конструкции

Стропильный каркас для обеих частей мансардной крыши сооружают по правилам, которые диктует обычная технология строительства скатных крыш. Нижнюю часть каркаса ломаной крыши строят путем установки наслонных стропильных ног. В устройстве верхней части могут использоваться как наслонные, так и висячие стропилины. Низ наслонных стропилин имеет право опираться на мауэрлат или на балки перекрытия. Опорой для верха чаще всего служит деревянная рама, одновременно играющая роль каркаса одной из стенок мансарды. В устройстве верхнего яруса ориентируются в основном на удобство работы для исполнителя.

По традиции угол наклона скатов нижней части ломаной крыши значительно круче, чем верхней. Они-то и создают излом – наглядный показатель применения ломаной технологии в строительстве крыши. Однако крутизна верхней и нижней частей скатов может быть равной, из-за чего ломаная конструкция будет выглядеть, как обычная двускатная. Но стоят ее стандартным для ломаных крыш методом, потому что каркас нижнего яруса обязан обеспечить возможность организации эксплуатируемого пространства. Т.е. стропильная система должна обладать необходимыми элементами с заданной несущей способностью для устройства стен и потолка утепленной или холодной мансарды.

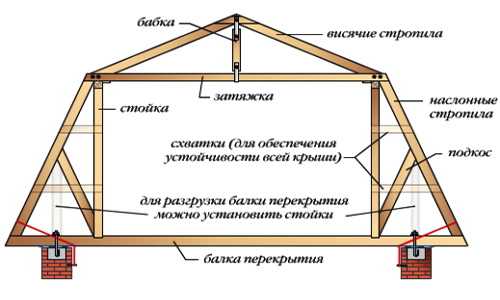

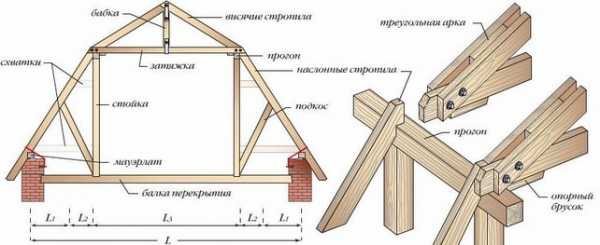

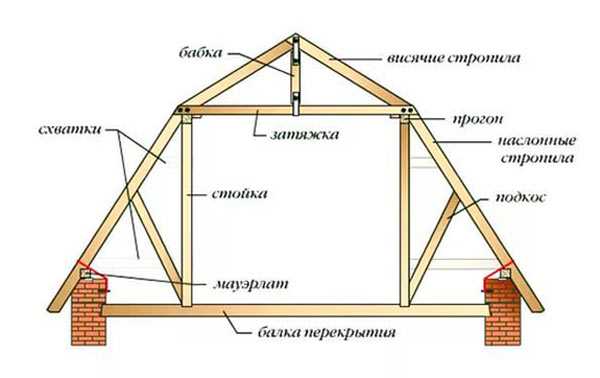

Устройство стропильной системы ломаной крыши для организации мансарды

Виды нагрузок и их совокупность

Мудреные формулы, согласно которым производится расчет стропильной системы ломаной крыши проектировщиками строительных предприятий, мы приводить не будем. Строители их знают и без нас. Тем, кто решил соорудить одну-две крыши на загородном участке, столь фундаментальные сведения вовсе не нужны. В интернете предостаточно программ, совершающих за пару секунд сложные математические операции по вычислению сечения стропил, опор и балок. Лучше разберем, какие данные потребуются для ввода в программу, а также какие виды нагрузок на перекрытие, стропила верхнего и нижнего яруса следует учесть.

Как сделать расчет стропильной системы ломаной крыши

Саму программу качайте здесь – по этой ссылке (для работы нужен только Excel). Дальше мы будем приводить примеры работы конкретно с ней.

Зачем нужны пределы

На каждый элемент стропильной системы ломаной крыши будут действовать различные виды нагрузок. Сумма нагрузок не должна приводить к деформациям и повреждениям, требующим обязательного ремонта. Несущие конструкции по правилам рассчитываются с учетом двух предельных значений, это:

Предельная прочность – состояние, превышение которого приводит к разрушению строительной конструкции, к потере выносливости или устойчивости.
Предельная деформация – состояние, превышение которого приводит к недопустимым прогибам, в результате которых не только изменяется геометрия сооружения, но нарушаются узловые сочленения.

По обоим видам указанных предельных состояний проектировщиками производятся вычисления. Самостоятельному кровельщику эти тонкости не слишком нужны. В имеющихся в интернете расчетных программах с заложенными в них формулами уже учтены пределы. Они введены в расчетный алгоритм в виде сигнальных значений типа:

Н_{тр. прочность} – размер элемента стропильной системы, уменьшение которого приведет к состоянию потери прочности.
Н_{тр. прогиб}– размер элемента, уменьшение которого повлечет угрожающую деформацию.

Обращаясь к автоматической вычислительной помощи, на подобные значения необходимо обращать пристальное внимание. Это предельный минимум, указывающий на то, что реальные проектные значения должны быть больше.

В списке нагрузок, действующих на кровлю, значатся вес зимних осадков, сила ветра, собственная масса, вес мебели и людей, эксплуатирующих мансарду. Нагрузки могут действовать одновременно, поочередно или в любом сочетании типа снег + мебель + человек; снег + ветер и т.д. Расчеты проводят по максимуму в стремлении предусмотреть вероятность воздействия наибольшей нагрузки.

Особенности конструкции, учитываемые при расчетах стропильной системы

Как определить вес снегового покрова

Для определения веса снегового покрова особых познаний не нужно. Выполняется оно путем выяснения принадлежности площадки строительства к конкретному «снежному региону». Нашли на карте регион с присвоенной ему цифрой, затем посмотрели в табличке, сколько снега будет давить на горизонтальную поверхность.

Для стропилин верхнего и нижнего яруса ломаной крыши показатели веса снега будут различными. Скаты ломаной крыши в большинстве случаев неравнозначны по углу наклона. У твердых осадков больше возможности задержаться и полежать на близкой к пологой верхушке, чем на крутых скатах нижней части. Следует учесть, что на скатах крутизной до 30º вес снега принимают равным единице среднестатистического значения, принятого в регионе на основании многолетних наблюдений метеослужбы. Считается, что на скатах крутизной 60º и более снег не задерживается совсем, т.е. равен нулю. Значение веса снега в интервале между указанными наклонами находят методом интерполяции. Например, если угол наклона 45º, то табличный показатель следует умножать на коэффициент 0,5, для 50º на 0,33 и т.д.

Как узнать снеговую нагрузку для расчета лдоманой стропильной системы

Как найти ветровую нагрузку

Ветровая нагрузка нужна для расчетов устойчивости стропильной системы. Для ее определения опять же используем карту районирования, но уже составленную по значениям давления ветра. Этот показатель необходим для стропильных ног обоих ярусов крыши, потому что пологую часть порывистый ветер способен сорвать и унести, а крутую банально опрокинуть. Определенные по карте сведения о силе ветра корректируют посредством умножения на коэффициент, разработанный для разных типов местности.

В регионах с высокой ветровой нагрузкой увеличивается частота крепления стропильных ног к стенам, т.е. они крепятся проволочными скрутками чаще, чем через одну. Для устойчивости увеличивается количество ветровых связей – подкосов, опор, досок или реек, прибитых к трем и более стропилинам. Их вес необходимо учитывать при расчете общего веса кровельной конструкции.

Как рассчитать стропильную систему ломаной крыши

Нагрузка от массы кровли

Вес кровли – сборная характеристика с индивидуальными параметрами. По сути, это масса кровельного пирога конкретной утепленной или холодной конструкции с определенным видом покрытия и устроенной специально под покрытие сплошной либо разреженной обрешеткой. Рассчитывается она на метр кровельной площади.

Усредненные значения веса покрытий можно найти по табличке. Нужно учесть, что при использовании рельефных кровельных материалов вес снегового покрова следует увеличить на 10%. К примеру, если производится монтаж шифера или профнастила с крупной волной, следует помнить, что снеговой покров в углублениях может скапливаться и долго лежать.

Как определить вес крыши для расчета стропильной системы ломаной крыши

Вес обрешетки зависит от вида покрытия. Устройство мягкой кровли требует сплошного настила из доски, листов влагостойкой фанеры или плит ОСП. Профилированную жесть, шифер, глиняную черепицу монтируют на установленные с определенным шагом бруски. Вес обрешетки увеличится за счет установки диагональных ветровых связей в регионах с высокой ветровой нагрузкой. Массу утепления и самой стропильной системы с подкосами, опорами, прогонами и прочими элементами также рассчитывают в индивидуальном порядке.

Для предварительных расчетов есть ориентировочные усредненные показатели:

вес деревянной обрешетки от 10 до 12 кг/м²;
вес наслонных стропильных ног с прогоном от 5 до 10 кг/м²;
вес висячих ног стропильной фермы от 10 до 15 кг/м².

Вычисленные с помощью программ показания не слишком сильно должны отличаться от приведенных цифр. Для утепленных мансард список нагрузок следует пополнить весом обшивки. В случае применения утеплителя с коэффициентом теплопроводности мало отличающимся от 0, 04 Вт/м×°С, его массой разрешается пренебречь.

Как правильно выбрать обрешетку и рассчитать ее вес

Мы показали, где и как найти значения для ввода в расчетные системы. Все остальные сведения для математического определения сечения стропильных ног, балок, опор вводятся согласно проектным данным. В случае если расчетная система предупреждает о том, что «условие не выполнено» или не обеспечена несущая способность, размеры элементов следует увеличить.

Готовые проекты ломаной крыши с размерами элементов стропильной системы

Перед тем, как приступить к устройству стропильной системы для будущей ломаной крыши, надо сделать проект и произвести расчеты элементов конструкции. Будем считать, что этап проектирования пройден.

Рассмотрим один из типичных примеров сооружения мансарды с двумя ярусами наслонных стропилин, водруженными над кирпичной коробкой. Крепить стропильную систему будем к мауэрлату – деревянной раме из бруса 150×200мм, уложенной заподлицо с внутренним периметром стен. Вдоль наружного края коробки уложен ряд кирпичей, маскирующих мауэрлат и снимающий часть распорной нагрузки. Верхняя плоскость мауэрлата должна быть выше кирпичной обвязки на 2-3 см.

Установка балок перекрытия

Сооружение перекрытия начинаем с установки крайних балок, выносá которых определяют ширину карнизных свесов. Далее по натянутой между крайними балками шнурке устанавливаем промежуточные элементы с шагом, равным расстоянию между стропильными ногами. Для утепленных крыш шаг рекомендовано сделать равным ширине плиты теплоизоляции, чтобы утеплитель плотной сидел в предназначенном для него межстропильном пространстве. Для неутепленных конструкций шаг рассчитывается так, чтобы поместилось цельное количество стропильных ферм с одинаковыми расстояниями между ними.

Размер бруса для сооружения перекрытия 100×200мм. При укладке балок выравниваем их верхнюю плоскость, если не получается выставить в строго горизонт. Выравнивание производим путем подтески мауэрлата или подкладки щепы под балку. После крепления балок к мауэрлату крепим к их торцу короткий брус, так, чтобы они сформировали плоскость для торцовых карнизных свесов. Шаг между короткими балками не имеет значения, может быть 1м или около того.

Устройство деревянного перекрытия ломаной крыши

Строительство стенок мансарды

Отмечаем на устроенном перекрытии линии расположения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они играют роль каркаса для стенок мансарды.

Действуем следующим образом:

Устанавливаем угловые опоры, для изготовления которых используем брус 100×150мм длиной на 10см больше, чем чистовая высота мансардного потолка. Выверяем вертикальность опор отвесом, крепить будем только после того, как убедимся в безупречности установки. Для устойчивости фиксируем их положение временными раскосами. По аналогии монтируем опоры посередине фронтонных стенок.
Угловые опоры соединяем шнуркой, чтобы обозначить место установки промежуточных стоек. Для изготовления промежуточных опор подойдет материал 50×150мм с равной угловым опорам высотой.
Поверх двух рядов опор укладываем прогоны, изготовленные из доски 50×150мм. Временные распорки более не понадобятся, построенные стенки будущей мансарды устойчивы и без них.
На прогоны ребром устанавливаем доску, она сформирует потолочное перекрытие мансарды.
Поверх потолка строящейся мансарды укладываем доску 25×150мм. Ее не нужно устанавливать по оси строения. Лучше проложить параллельно, отступив от оси 20-30см.

Результат приложенных усилий – готовый каркас мансарды и опоры для установки верхнего яруса стропильных ног.

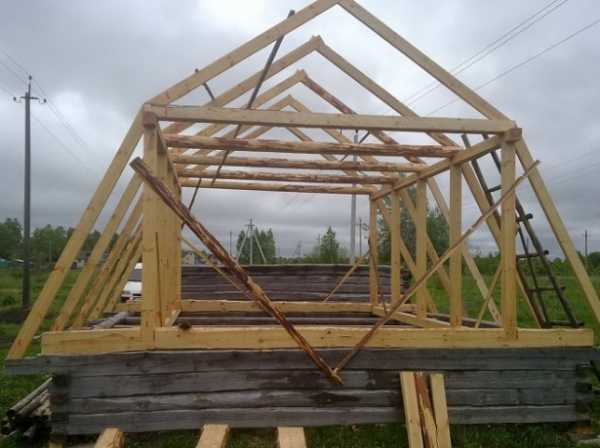

Первый этап строительства каркаса мансарды

Монтаж стропилин нижнего яруса

Стропилины нижнего яруса ломаной крыши изготавливаются и устанавливаются стандартным наслонным методом:

Доску 25×150мм необходимой длины прикладываем к торцу сооружаемой конструкции и карандашом по факту отмечаем линии верхнего и нижнего запила. Это шаблон, который можно применять для изготовления всех стропилин нижнего яруса, если отклонений в геометрии стропильной системы нет.
Если есть сомнения в безупречности предшествующей работы, устанавливаем только крайние ноги и натягиваем между ними шнурку. По шаблону на остальных стропилинах делаем только верхний запил. Нижнюю линию отмечать будем по факту, совмещая верхнюю плоскость заготовки со шнуровым ориентиром.
Устанавливаем стропильные ноги. Крепим их к балкам перекрытия скобами или металлическими уголками, а вверху к прогонам двумя-тремя гвоздями.

Бывает, что для перекрытия нижнего ската по всей длине, одной доски не хватает. В подобных ситуациях стропилину монтируют из двух коротких досок, сшитых обрезком материала аналогичного сечения длиной от 1м и более. Правда, желательно все же заказать пиломатериалы необходимой длины, чтобы не ослаблять конструкцию сшитыми участками.

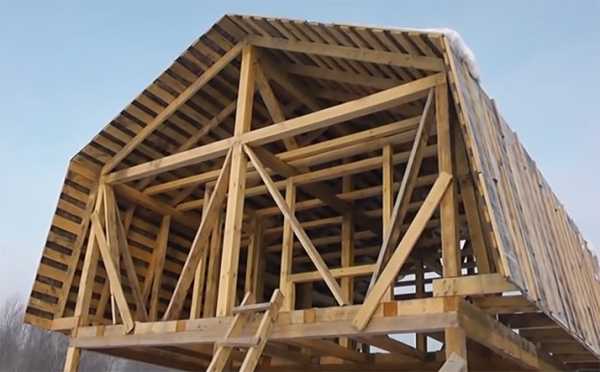

Устройство нижнего яруса стропильной системы ломаной крыши

Установка стропильных ног верхних скатов

Для изготовления и установки верхних стропилин сначала надо отметить центральную ось. Для этого обрезок дюймовки следует прибить к крайней потолочной доске мансарды строго вертикально. Одно из ребер обрезка должно в точности совпадать с обозначенной на схеме центральной оси стропильной системы ломаной крыши, далее:

Примеряем к торцу дюймовку для производства шаблона и отмечаем на ней линии запилов, верхнюю из которых проводим прямо вдоль обозначенной обрезком оси.
Изготавливаем по шаблону пару стропильных ног верхних скатов. Если не сомневаемся в геометрии сооруженного каркаса, делаем сразу несколько заготовок. В противном случае поступаем так же, как и с нижними собратьями.
Устанавливаем первую пару стропилин, призвав к содействию две пары рабочих рук. В одиночку с установкой не справиться, верхней опоры ведь у них нет. Чтобы только что водруженная стропильная ферма не упала, подпираем ее подкосом.
Монтируем остальные стропильные фермы верхнего яруса. Подпираем их подкосами через 3-4 штуки. Угол наклона подкосов должен быть более 45º. Направление их наклона следует чередовать.

Заметьте, для того чтобы предотвратить растяжение и прогиб потолочных досок мансарды, каждую верхнюю стропильную ферму необходимо оснастить подвеской из доски примерно 25×150мм.

Схема сооружения верхней части стропильной системы ломаной крыши

Со спецификой узловых соединений стропильной системы крыши ломаного типа ознакомит фото подборка:

Узлы стропильной системы ломаной крыши для устройства мансарды

Обшивка фронтонов и сооружение обрешетки

Вдоль линии конька и линий перелома скатов обрешетку делают сплошной, независимо от запроектированного типа и шага ее установки. Поперек направления стропильных ног прибиваются две доски с зазором 2-3мм между ними. Аналогичный сплошной настил устраивается в ендовах, если они имеются, вокруг мансардных окон и отверстий для проходки дымоходной трубы. В случае применения мягких разновидностей кровельных покрытий обрешетка устраивается сплошная по всей площади скатов.

Если толщина утеплителя равна или больше ширины стропилины, вперед обрешетки устраивается контробрешетка, сооружаемая путем установки дистанционного бруска. Необходим он для формирования зазора между гидроизоляцией и кровельным материалом. Прибивают дистанционный брусок с наружной стороны системы к ребру стропилины. Если толщина плит теплоизоляции позволяет оставить вентиляционный зазор без дистанционных ухищрений, в установке дистанционного бруска необходимости нет. Не нужен он также в строительстве неутепленной крыши.

Работа после устройства стропильной системы ломаной крыши

По завершении работ по устройству стропильной системы обшиваются карнизы, фронтонные стенки, именуемые в деревянном домостроении щипцами. Обустраиваются прилегающие к фронтонным стенкам короткие свесы, после чего наступает время укладки кровельного покрытия.

Желающим наглядно представить процесс сооружения ломаной крыши в помощь три ролика с пошаговым производством работ:

Рассмотреть в рамках одной статьи все варианты сооружения стропильных конструкций для ломаных крыш невозможно. Различаются типы кровли, архитектурные параметры, регионы. Есть немало нюансов, применяемых в конкретных условиях строительства. Однако приведенные нами примеры отлично демонстрируют общий технологический принцип. Эти сведения о правилах расчета и схемах строительства должны помочь и домашним мастерам, и хозяевам, контролирующим работу наемной бригады. Ваши вопросы, если таковые будут, оставляйте в комментариях.

krovgid.com

Установка стропил мансардной крыши своими руками, чертежи

Доброго времени уважаемые читатели блога.

Продолжаю рассказ о том, как я строю свой дом, и сегодня я поговорю о стропильной системе дома. У меня были раздумья, о том какую систему делать, и хорошенько взвесив все за и против остановился на одном варианте, каком? Читайте дальше – все расскажу!

В этой статье я расскажу о том, как я составил проект стропильной системы, как рассчитал шаг стропил, как производилась установка стропил мансардной крыши, также расскажу как крепятся стропила моего дома.

Небольшой план статьи:

Выбор стропильной системы
Расчет шага стропил
Готовим заготовки стропил
Подъем и сборка стропильной системы
Краткий вывод по статье
Новости дома

Теперь поподробнее каждый пункт.

Выбор стропильной системы

Когда я планировал дом, то было много вариаций о виде крыши дома. То, что, крыша будет мансардной – даже не обсуждалось, но какой формы?

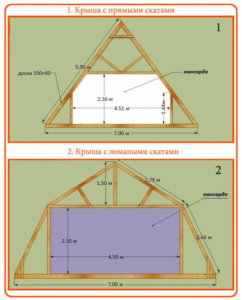

Изначально я хотел сделать ломаную крышу – а-ля 90-е, но когда начал рассчитывать балки перекрытия дома, то осознал свою ошибку, и стал искать другой вариант. В этом варианте у меня получился большой прогиб потолочных балок в перекрытии первого этажа. Это было не допустимо – пришлось думать дальше.

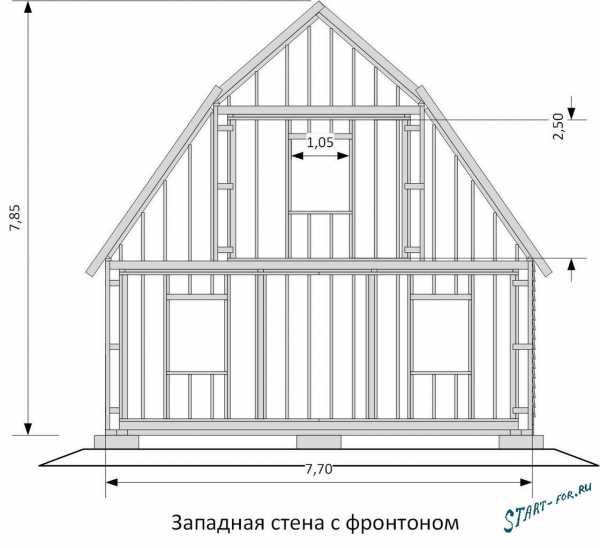

Часть первого варианта моего дома

В итоге остановился на двускатной мансардной крыше, с высотой стен у мауэрлата 120 см. Эта высота оказалась вполне удобна при моем угле крыши. Я свободно не нагибаясь могу дотянуться до стены дома рукой, правда уперевшись лбом в потолок)))

Внешний вид фасада дома получился весьма привлекательным. Монтаж кровли такой крыши был также удобен, по крыше можно свободно ходить. Небольшая проблемка была с материалом, но немного подождал, и мне напилили необходимую доску.

Да и рассчитать такую крышу оказалось очень легко, как и монтировать стропила. Все детали легко заготовить заранее.

Расчет шага стропил

Шаг и сечение стропил я выбирал исходя из расчетов, принцип такой-же, как и для перекрытия, только учитывается не вся длина стропила, а только ее горизонтальная проекция.

Вообще конечно есть специализированные формулы, где учитывается средняя снеговая нагрузка, в зависимости от региона. В отдельной статье я планирую рассказать, как рассчитать стропильную систему для любого региона. Я практически пренебрег этим, просто взяв нагрузку как для перекрытия дома.

Расстояние между стропилами крыши вышло 60 сантиметров, толщина стропил двускатной крыши или, правильнее, сечение получилось 180х50 мм. Этого вполне хватит в наших краях, снега практически нету, вот фото, дату сами видите ))) Этот момент меня конечно бесит в нашем климате, но что поделать…

Обратите внимание на снег по обочинам и на крышах домов

Конечно иногда вываливает за зиму сантиметров 60-70 наберется, но такое бывает раз в лет 10-15 наверное. Только ветра у нас дуют практически не переставая, и с крыш все сметает. Таких красивых крыш как на фото ниже в Забайкалье практически не встретишь…

Красотища!!!

Готовим заготовки стропил

После того как были сделаны все расчёты, то я просто подобрал оптимальный угол крыши, взяв за основу, то — что доски длиннее 6 метров мне не достать (6 метров то только одна пилорама в деревне пилит, и то только пятерку и брус), свесы не менее 60 сантиметров от стены, внешний вид должен получиться привлекательным.

Прямо в визио ставил две доски прямо на проекте фасада, подобрав самый оптимальный угол. Когда с углом закончил то измерив расстояние от конька до мауэрлата (проект изначально делал в масштабе, дабы не бодаться потом с размерами) нарисовал чертеж в компасе, распечатал, и по чертежу изготавливал стропила для крыши.

Чертеж части у мауэрлата

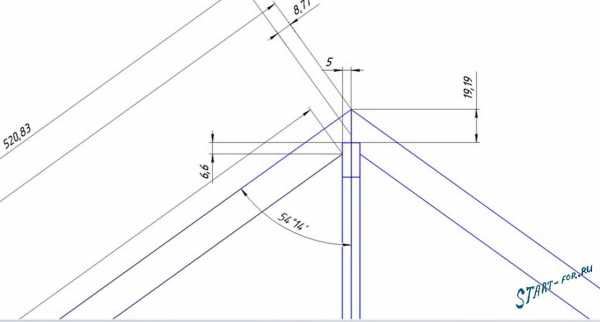

Чертеж стропила целикомЧертеж у конька

Немаловажным фактом будет сделать правильный запил стропил. Как запилить строила можно посмотреть на моем чертеже и на этом видео, Ларри рассказал, как это сделать разными способами.

Видео в процессе подготовки

У меня коньковая крыша с наслонными стропилами, на конек опираются все стропила и поэтому он был изготовлен достаточно мощным.

Конек сколочен из лиственной доски сечением 22х50 сантиметров и итоговое сечение получилось 22х10 см, при длине конька 9,6 метра. Очень мощная и тяжелая штука, которую мы кое как вшестером запихали на свое место.

Вот конек опирается на опору

Для конька подготовлены места в фронтонах дома, и дополнительно два опорных столба, в итоге конек опирается на землю в четырех точках.

Это конек сидит на своем месте в фронтоне

Подъем и сборка стропильной системы

Когда были подготовлены стропила и установлен конек дома, то я со своим братом начал установку стропил мансардной крыши. Стропила были изготовлены из сосны, поэтому их было по силам поднимать одному человеку на земле и другому принимать на втором этаже дома.

Все стропила были аккуратно сложены по мауэрлату снаружи дома, затем я забрался на несущую центральную стену дома, принимал стропила, а брат их мне подавал. Одному собирать стропильную систему конечно можно, но забегаетесь и запрыгаетесь, лучше сразу позвать помощника.

Крепили одновременно, я к коньку, брат к мауэрлату. Вообще правильно рассчитанные и запиленные стропила никуда не деваются, когда их закинешь на свое место. Просто сидят и ждут, когда их прибьешь.

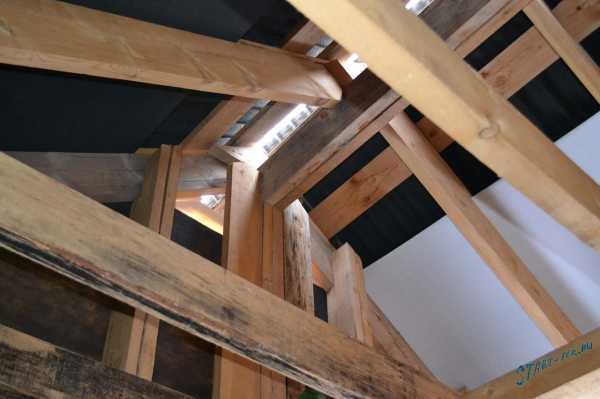

Здесь хорошо видно как сколочены стропила между собой

А да, забыл сказать, предварительно была сделана разметка согласно рассчитанному расстоянию между стропилами — на коньке и на мауэрлатах дома, чтобы вся крыша получилась ровной и все стропила были на своих местах.

Крепление стропил в каркасном доме не вызывает никаких затруднений. Главное не нарушать принципа работы узлов каркасного дома и все получится.

К коньку стропила крепятся гвоздями в косую с двух сторон, затем проколачиваются между собой, образуя своеобразный замок, который при всем желании не растащишь.
Стропила снаружи конька были преднамеренно заготовлены немного длиннее, затем лишнее просто отпилилось пилой. Зато получился хороший запас для приколачивания.

Так как крыша коньковая, то вопроса о том, как крепить стропила к мауэрлату у меня не возникало. Я их просто крепил гвоздями на 120 в косую с двух сторон. Думаю, никуда ничего не должно убежать.

Крепление стропил к мауэрлату

Выносы фасадов изготовлены из таких же стропил, только они отпилены так, что стыкуются вплотную друг к другу, так как расположены в одной плоскости. Опираются они на заранее выпущенный конек, и балки мауэрлата. Это была полная импровизация, и как она себя поведет покажет время. Надеюсь ничего никуда не убежит и не упадет. Все-таки не только две точки держат, но и обрешетка.

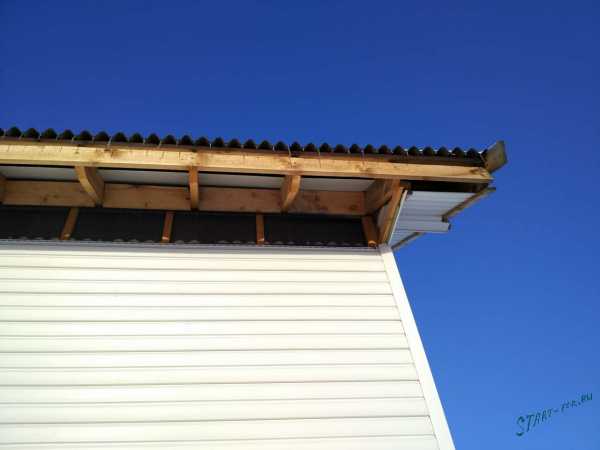

Свесы дома, еще не доделаны софиты

После установки всех стропил я взялся за установку затяжек. Затяжки у меня идут с таким же шагом, как и стропила, и изготовлены из доски 150х50 см.
В центре затяжка прибивается к несущей стене, и на нее – же опирается. Концы затяжек вывешены по уровню, на них в последствии был навинчен черновой потолок мансарды. Скрепилась крыша очень прочно, особенно после установки обрешетки и потолка.

По потолку я свободно ходил сверху, когда таскал мешки с опилками, да и вес опилок он держит вполне спокойно.

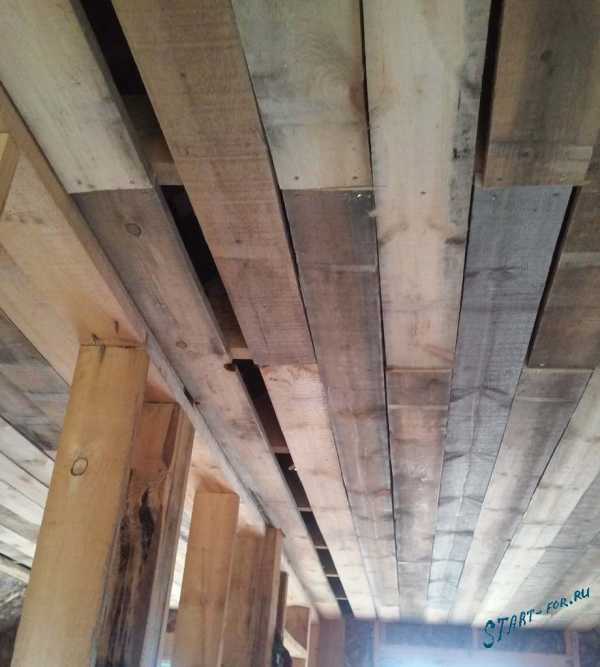

Черновой потолок, на нем сейчас ветрозащита, а на ней 25 сантиметров опилок

Сделаем краткий вывод:

Весь процесс сборки стропильной системы можно разбить на несколько отдельных этапов работы.

Узнаем расстояние от конька до мауэрлата дома — для проведения правильных расчетов.
Делаем расчет шага стропил, и их сечение. Подбираем исходя из возможностей и наличия материалов в продаже.
Подбираем оптимальный угол стропильной системы. Я опирался на привлекательность дома.
Расчитываем места расположения запилов и их углы, или как сделал я — чертим стропилину в «полный рост».
Изготавливаем стропила, оставляем запас с каждого конца. Сверху отпилите после проколачивания, снизу по нитке — также после установки всех стропил.
Раскладываем стропила по мауэрлату, в примерном их расположении.
Поднимаем стропила на свое место. Используем помощника, одному будет тяжко.
Проколачиваем стропила на местах. На пять гвоздей я колотил стропила между собой, на два каждую к коньку и на три гвоздя к мауэрлату.

Новости дома

Из домашних новостей, особо ничего необычного не происходило, закрыл очередную сессию, весь январь учился, следующая в мае. Закрыл довольно хорошо, скрин приложил )))

Типа студент

Лера решила изготовить огромного дракона, с размахом крыльев около метра, что получится увидим вместе! Пока готов только каркас.

Думаю, пора закончить статью на этой ноте, думаю установка стропил мансардной крыши теперь не будет для вас чем-то сверхъестественным, даже если делаете не сами, то проконтролировать то точно сможете.

Если есть вопросы или предложения, ну или конструктивная критика – то добро пожаловать в комментарии. Не забываем подписаться на обновления.

С Вами был автор блога Сергей Меньков, всего доброго!

start-for.ru

Стропильная система мансардной крыши: чертежи, строение, конструкции

Мансарда позволяет расширить пространство дома, выделить место для дополнительных помещений. Сложность самостоятельной установки снижается после изучения материалов об особенностях постройки. Труд владельцев оплачивается стойкостью и красотой, которую получает стропильная система созданной мансардной крыши. В ее возведении вам поможет данный материал.

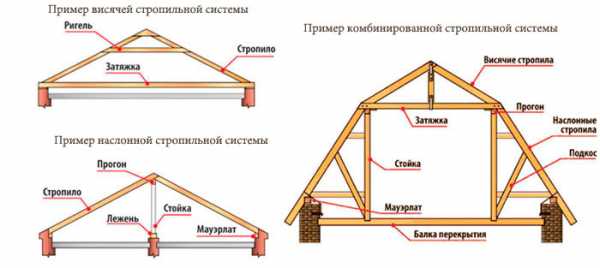

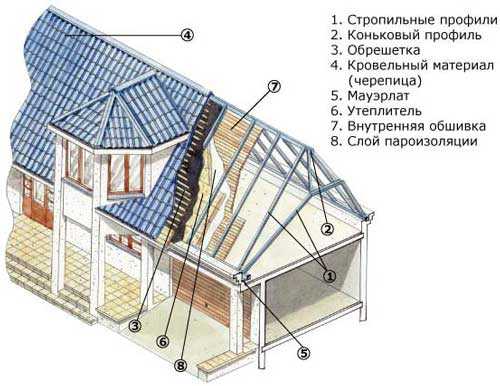

Опора всей крыши, а значит, основа мансардной конструкции — стропила. Они должны выбираться в соответствии с несколькими параметрами, рассчитывающимися с учетом характеристик материалов. Параметры выбора следующие:

Нагрузка. Сумма веса всего, из чего состоит мансардная крыша, к которой прибавляется 10% для избегания погрешности. Стропила должны выдерживать вес совокупности всех материалов, а также нагрузку снега в зимний период, порывов ветра в любое время года.
Скорость установки. При постройке быстровозводимых зданий лучше применять металлические стропила, устанавливающие специалистами в кратчайшие сроки.
Простота установки. В данном пункте вновь выигрывают тонкостенные металлические стропила.
Стоимость материала. Поскольку металл априори стоит дороже, а сложность передовой конструкции мансардных крыш умножает цену, деревянные стропила значительно дешевле. По этой причине они выигрывают в случае самостоятельной постройки мансарды.

Далее, как более традиционный вариант, будут рассматриваться деревянные стропила. Помимо указанных двух видов существуют и комбинированные строения, но стропильная система мансардной крыши редко возводится с их помощью. Ниже приведены различные схемы систем, которые могут пригодиться при постройке собственной мансарды.

Выбор вида мансарды

Чердачные помещения имеют несколько видов, разнятся по устройству утепления и прочности конструкций, а также виду кровли. Утепленная мансарда подходит тем, кто собирается сделать из нее жилое помещение, используемое круглый год. Что касается холодного чердачного помещения, оно подойдет владельцам дач.

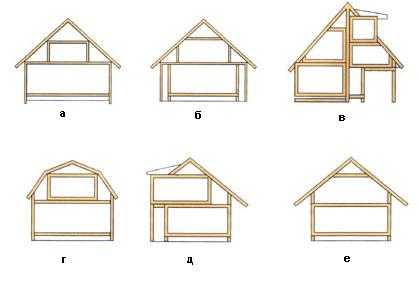

Типы построек мансарды различаются в зависимости от наклона и формы стен:

Вертикальные.
Отвесные.
Треугольные со скошенной крышей.
Сложные формы, которые, в общем, называют ломанными.
Одноуровневые.
Двухуровневые.
Симметричный вид стен.
Стены асимметричной конструкции.

Данные параметры помогут определить тип мансарды. В статье рассмотрены три самых частых из них:

Классический.
Треугольный.
Блочный.

Владельцам же домов по индивидуальным проектам основные характеристики позволят создать свой уникальный дизайн.

Разработка индивидуального проекта

В собственном доме хочется создать максимальную уникальность. Как в случае выбора собственной формы, так и при использовании одной из нижеприведенных схем, владельцу во избежание проблем нужно сделать четкий план постройки. Требуется подогнать общие чертежи под свой дом, произвести перерасчет параметров с учетом новых материалов. Для успеха соблюдайте следующие советы, рассказывающие, как сделать проект правильно:

Создайте мансарду такой высоты, чтобы можно было не только находиться в сидячем положении, хранить вещи, но и спокойно ходить. Особенно актуально в случае жилого пространства.
Соблюдайте размеры чердака. Не делайте его чересчур большим, иначе здание будет выглядеть некрасиво.
Не используйте широкие скаты крыши, иначе будут перекрываться окна и комнаты станут затемненными.
Стропильная система мансардной крыши требует чертежи. Не экономьте время на наглядном плане, он поможет при постройке.

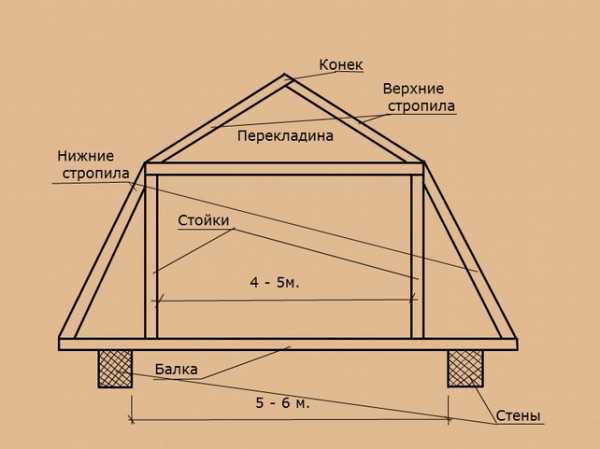

Классическая схема

Чаще всего выбирают мансарду с пятиугольной крышей, ведь данная схема стропильной системы мансардной крыши дает пространство большее по размерам, более функциональное. Используются подпорки, которые создают стены помещения. Легче всего описать конструкцию при помощи нескольких геометрических фигур:

Прямоугольник. Это — центр мансарды, пространство, которое можно применять в любых целях.
Прямоугольные треугольники: по одному слева и справа. Это пространство уже не так универсально.
Потолочная часть — треугольник с равными сторонами.

Данная стропильная система у мансардной крыши не отличается оригинальностью. Если вы хотите создать на своем участке нестандартную, возможно, дизайнерскую мансарду, то ниже — список других схем, менее распространенных.

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
Верхняя часть опор крепится к левому и правому прогонам.
Применяются и висячие стропильные арки, необходимые для потолочной части.
При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
Подвеска не строится по принципу опорной стойки.
Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
Стропилины нижней части опираются на перекрытие.
Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Важно! Каждая стропилина прикрепляется к стене, а не через одну. Такой принцип необходим именно в данном варианте.
Блочный тип
Перекрытие становится опорой для заранее подготовленных блочных модулей. Самое большое преимущество данной системы в сборке — она простая и проводится на земле. Своими руками создавать данный тип гораздо легче, чем остальные. Важны при этом два момента:
На земле легче соединить элементы и провести более крепкое скрепление
В условиях высоты человек волнуется, при этом снижая качество всей постройки. На земле же погрешности не только реже возникают, но и более заметны.
В то же время есть и недостаток. Стропила мансардной крыши довольно тяжелы, что затрудняет подъем конструкции на этаж, и произвести его можно только при помощи бригады из 4 и более человек. Облегчается задача для тех, кто обладает специальной подъемной техникой, но таких единицы.
Алгоритм установки:
Составление проекта.
Создание рам — основ стен мансардного помещения. Продольные части — замена стандартным прогонам и лежням. Они, а также стойки, доставляются к месту сборки — ровной земляной поверхности.
Далее отмечаем места, куда будут крепиться опорные конструкции боковин. Они должны иметь вид линий, которые при последующей пилке создают гнезда для закрепления.
Установка и фиксация на короткий срок. Для второго применяются распорки; помимо скрепления с местом к раме присоединяются балки.
Балки должны иметь гнезда для соединения со стропилами в мансардной крыше. В качестве инструментов берутся бензопила и стамеска.
Важно! Гнезда для стропил должны находиться на одной линии, иначе конструкция получит косой вид.
На земле также создается верхний ярус стропил чердака. Основание полученной конструкции является одновременно растяжкой в рамках мансардной системы. С краю от основы создаются гнезда. Не забудьте определиться с шипами на нижних половинах стропилин.
Проводится сцепление всех элементов верхней части между собой: в этом поможет деревянное дополнение для узла конька. Нелишним будет монтаж дополнительного ригеля.
До перемещения на мансардную крышу создаются заготовки стропильных ног. Примеряем их к разложенным на земле рамам. Раскроить их удобнее одним махом, прихватив несколько штук струбциной. Выпиливать следует только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
Примеряется нижняя стропилина к торцу. Форма шипа прорисовывается в зоне ее нижней пятки, повторяя конфигурацию гнезда в балке. Выпиливаются шипы.
Верхний ярус перемещается на крышу вместе со стропильными ногами нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязке стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.
Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы наглядные схемы для мансардной крыши, представляющие конструкцию.
Важно! Прочность каркаса можно увеличить, используя соединения врубкой. Это позволит избежать дополнительных элементов, к примеру, подкосов.
Приведенные варианты схем мансардных помещений универсальны: владельцы домов смогут выбрать тот, который больше остальных отвечает их требованиям. Независимо от типа мансарды главное — правильные материалы и монтаж стропильной системы. Тогда постройка прослужит долго и будет безопасна для жильцов.
stroicod.ru
Стропильная система мансардной крыши: чертежи, устройство, монтаж
Стропильная система мансардной крыши является одним из самых распространенных типов конструкций.
Такая система позволяет не только эффективно использовать пространство под крышей, сделав его жилым, но и придает дому более оригинальный внешний вид.
Каркас мансардной крыши представляет собой достаточно сложную и массивную конструкцию.
Поэтому прежде чем задумываться о самостоятельном монтаже, стоит узнать как можно больше информации о данном типе стропильной системы, чтобы понять, под силу ли такая процедура.
Устройство мансардной крыши
Мансарда – это чердачное пространство, спроектированное таким образом, чтобы получилось жилое помещение.
Преимуществами такого типа крыши являются возможность установить окна, и даже балкон, наличие естественного освещения и достаточно высокие потолки.
Построить мансардную крышу можно как при строительстве нового дома, так и в дополнение к уже имеющейся постройке.
Самыми популярными вариантами конструкций возводимых мансардных крыш являются треугольные и пятиугольные(ломаные) крыши.
Треугольные по внешнему виду напоминают обычные двускатные крыши. Но их каркас изнутри сконструирован таким образом, что углы максимально отсекаются, чтобы оборудовать стены и потолок под более комфортное жилое помещение.
Пятиугольные мансардные крыши внешне имеют то же строение, что и ломаные. Внутреннее пространство спроектировано так же с отсечением углов.
В некоторых случаях можно добиться полностью прямоугольной формы помещения без косых частей боковых стен.
В двух этих видах конструкции стропильная система представляет собой два яруса: нижний и верхний.
От высоты нижнего яруса зависит высота жилого помещения, обычно ее делают около двух метров.
Второй ярус является отсеченным верхом крыши, и его высота может быть произвольной, но зависящей от угла излома крыши.
В любом случае устройство стропильной системы мансардной крыши подбирается индивидуально на усмотрение хозяина дома.
Любая мансардная крыша будет построена по одной из двух технологий стропильных систем:
висячая;
наслонная.
Висячая система стропил опирается только на боковые несущие стены. Она используется в домах, где отсутствуют внутренние несущие перегородки.
Висячая конструкция может применяться только в тех постройках, длина пролета которых не превышает 8 метров.
Для ослабления давления на стропила конструкция оснащена несколькими вспомогательными элементами.
Наслонная система в отличие от висячей, опирается на внутреннюю несущую стену, помимо боковых.
Такая конструкция двухскатной крыши способна переносить большие нагрузки, поэтому для обустройства мансарды этот вид предпочтительнее.
Также пол мансарды сможет выдерживать более тяжелые предметы, так как у балок перекрытия есть промежуточная опора.
Возможен вариант комбинирования таких технологий с переходом уровня ломаной мансардной крыши.
Стропильная система крыши – это совокупность опорных частей каркаса, количество и сечение которых выясняется расчетным путем.
Стропильная система мансардной крыши имеет множество элементов, отвечающих за ее надежность. Их наличие определяется выбранной технологией постройки.
Висячая стропильная система включает в себя:
мауэрлат — это деревянный брус крупного сечения, уложенный на несущие стены. Он выполняет функцию фундамента стропильной системы;
стропила (наслонные и висячие). Оптимальное сечение и расстояние между стропилами определяют прочность каркаса и его способность противостоять внешним атмосферным воздействиям;
балки перекрытия — деревянные бруски большого сечения, установленные между несущими стенами. Выполняют функцию фундамента для дополнительных стоек стропильной системы;
стойка — вертикальный брус, который устанавливается между балкой и прогоном. Впоследствии стойки образуют контур стен;
прогон -горизонтальный опорный брус, соединяющий стропильные ноги между собой;
затяжка — горизонтальный соединительный брус, фиксирующий стойки. Затяжка позволяет снизить давление с верхнего стропильного яруса. Впоследствии затяжки образуют контур потолка;
подкос — дополнительный косой элемент для укрепления стропильной ноги и снижения с нее нагрузки. Подкосы устанавливаются между стропилом и местом стыка балки и стойки, образуя узел;
бабка — вертикальный брусок, который устанавливается между линией конькового прогона и затяжкой с помощью особого подвесного крепежа, перенося на затяжку часть веса.
Видео:
Наслонная стропильная система отличается наличием лежня. Этот брус схож по сечению с мауэрлатом. Его крепление происходит вдоль внутренней несущей стены.
Выполнение необходимых расчетов
Перед всеми расчетами подготавливается схема стропильной системы мансардной крыши с указанием всех существующих размеров и особых параметров.
От правильности производимых замеров и вычислений зависит надежность каркаса. В схеме определяется технология стропильной системы, способ установки балок перекрытия, а также отображается расположение всех необходимых элементов.
Далее производится расчет стропильной системы мансардной крыши с учетом всех возможных воздействий.
Нагрузки на каркас бывают трех видов:
статические. Включают вес кровельного покрытия, обрешетки, дополнительных элементов и расходных материалов;
динамические. Включают ветровую, снеговую нагрузку и интенсивность осадков, которым будет подвергаться кровля. Расчет показателей производится в зависимости от региона постройки. Более подробно о них можно узнать в СНиПе «Нагрузки и воздействия»;
особые нагрузки. Вычисление этого вида нагрузок понадобится для регионов с наличием землетрясений, торнадо и штормовыми воздействиями.
От знания этих показателей зависит выбор материала и его сечения, а также шаг, с которым будет выполняться установка стропил.
Общую нагрузку и распределенную можно найти с помощью специального калькулятора, в котором нужно будет указать угол ската, тип кровельного материала, зону своего региона по ветровым и снеговым нагрузкам (эти зоны указаны на картах зонирования территории страны по нагрузкам), расположение здания, высоту конька крыши над землей и шаг установки стропил.
И после получения результата необходимо воспользоваться таблицей сечений.
Чертежи для стропильной системы мансардной крыши уже учитывают все размеры, требуют еще одного важного дополнения.
При вычислении показателей рекомендуется ко всем значениям прибавлять 10 %, чтобы повысить надежность конструкции.
Следует выбирать вид дерева, обладающий самыми высокими показателями прочности, например, лиственницу.
Перед тем как будет делаться установка, этот и более дешевые виды древесины в обязательном порядке необходимо обработать антисептическим и огнеупорным растворами.
Итоги вычислений учитываются в чертежах, в которых значатся все проектные параметры нужной конструкции мансардных крыш.
Так как строение стропильной системы мансардной крыши – достаточно сложный вопрос, то расчет показателей нагрузки рекомендуется доверить опытным специалистам.
Монтаж мансардной крыши
Монтаж стропильной системы мансардной крыши – процесс трудный и ответственный. Для установки висячей конструкции понадобятся, как минимум, три опытных монтажника.
Установка подразделяется на несколько стадий. Первым этапом устанавливается мауэрлат. Он крепится между несущими стенами в один уровень с внутренней стороной.
Если дом кирпичный или бетонный, то перед тем, как сделать укладку мауэрлата подготавливают армированный пояс с встроенными шпильками.
Длина шпильки должна быть на 2-3 см больше высоты мауэрлата. Далее на бетонную стяжку укладывается слой гидроизоляции.
Сверху кладется мауэрлат и при помощи гаек и шайб крепится к шпилькам.
При наличии внутренней несущей стены, либо перекрытия, подобным образом укладывается лежень.
Следующим этапом производится монтаж балок перекрытия. Сначала должны монтироваться первая и последняя балки перпендикулярно мауэрлату, а между ними натягивается строительный шнур.
Далее по нему в одной плоскости с определенным шагом крепятся другие балки перекрытия.
Следующим действием крепятся опорные стойки. Их расстановка обозначит, каких размеров будет мансардное помещение.
В начале монтируются стойки по углам и между ними натягивается строительный шнур, чтобы промежуточные стойки встали в один уровень с угловыми.
Затем прогоны укладываются сверху стоек и под них ставятся оставшиеся опорные стойки на каждую балку перекрытия.
Далее затяжки укладываются на прогоны параллельно балкам перекрытия. В целях безопасности под затяжки устанавливаются временные подпирающие бруски.
Видео:
Затем идет установка наслонных стропил. Стропильные ноги должны соединять края затяжек и балок перекрытия.
Чтобы каждая стропила для мансардной крыши была с запилами для установки, создается шаблон. Рекомендуется расстояние между стропилами делать равным ширине плит утеплителя для лучшей изоляции.
Монтаж висячих стропил производится в несколько этапов. Для подготовки стропильной пары создается шаблон с нанесенными запилами.
Стропильные пары крепятся сверху затяжек, при этом подпираются деревянными подкосами. После завершения монтажа верхних стропил крепятся бабки.
Важным этапом является установка кровельного пирога. В него входит обрешетка, контробрешетка, тепло-, паро- и гидроизоляция и вентиляционные зазоры.
Обрешетка укладывается на стропильные ноги снизу скатов по направлению вверх при помощи гвоздей.
Видео:
Расстояние между планками определяется углом уклона и весом используемого кровельного материала. Доски обрешетки должны находиться в одной плоскости.
Далее укладывается слой гидроизоляции, при этом он фиксируется строительным степлером. Затем устанавливают плиты утеплителя.
Чтобы исключить соприкосновение пароизоляции и утеплителя, делается контробрешетка. Затем к ней крепится пароизоляционный материал.
После нанесение изоляции происходит крепление кровли. Рекомендации по укладке определенного кровельного материала можно уточнить у продавца, либо у производителя.
Последним этапом оформляются стыки кровельного материала, возводится водосточная система.
Стоит еще раз отметить, что для мансардной крыши идеально подойдет стропильная система ломаной крыши и двускатный тип каркаса, так как их внутреннее устройство легко позволяет создать жилое помещение.
Расчет материалов, нагрузок и монтаж рекомендуется доверить опытным людям, чтобы конструкция получилась надежной и безопасной.
С этим типом каркаса дом будет под надежной защитой, а его пространство может быть использовано максимально эффективно.
kroemsami.ru
Стропильная система мансардной крыши – чертежи
Чердачные помещения, которые используются для хранения старого хлама или разведения голубей — неслыханная роскошь. Еще бы, каждый квадратный метр загородной жилой площади обходится в солидную копеечку. Поэтому абсолютно бессмысленно использовать чердак, как склад. Еще в 17-м веке люди это поняли и с тех пор понятие мансардного этажа периодически всплывает в инженерных чертежах. Обустройство мансарды актуально как при капитальном ремонте, так и при постройке нового здания.
Содержание:
Стоит ли вкладывать деньги в мансарду
Особенности стропильной системы мансардной крыши
Проектирование и расчет стропильной системы
Схемы и чертежи мансардных крыш
Стоит ли вкладывать деньги в мансарду
Поэтому задуматься о том, как должна выглядеть стропильная система мансардной крыши чертежи, планы и схемы, нужно не только, если планируется строительство нового дома, но и капитальный ремонт старого. В последнем случае, устройство мансардного этажа повлечет за собой несколько большие затраты, чем перекрытие или ремонт кровли, зато пространства для жилья в доме станет вдвое больше.
Конечно, для этого нужно переделывать либо делать заново стропильную систему, адаптированную к мансардному этажу, а она довольно сильно отличается от остальных стропильных систем. Прежде всего тем, что мансардный этаж должен иметь высокий потолок, не ниже, чем в остальных помещениях. Скаты при этом остаются, но основное пространство будет с нормальной высотой потолка. А чтобы этого добиться, нужно знать, как устроены стропильные системы мансардной крыши, какие они бывают, какова цена мансардной крыши разных типов.
Особенности стропильной системы мансардной крыши
Стропильная система мансардной крыши должна не просто обеспечивать необходимую высоту потолка, но и прочность, надежность, достойную защиту от непогоды, словом, ко всем требованиям к обычной крыше, прибавляется еще и увеличенная высота стропильной системы. Все прекрасно понимают, что чудес не бывает, а чтобы поднять потолок даже на чердаке, надо менять угол наклона стропил. Но до бесконечности поднимать конек и тем самым увеличивать объем мансарды мы не можем — большинство кровельных материалов этого просто не позволяют.
Поэтому и разработаны специальные стропильные системы для мансардного этажа разных конфигураций и видов. Однако любая кровля держится в первую очередь на деревянных стропилах, а стропила могут быть только двух видов:

Наслонные стропила. Такие стропила представляют собой балки для удержания всей кровельной конструкции, которые опираются одним концом на несущую стену дома, наружную, а другим концом тоже на несущую стену, только внутреннюю или на силовой элемент, колонну или что-то в этом роде. Если же несущей стены в середине дома нет, тогда приходится использовать стропила второго типа.
Стропила висячие. Нет несущих стен в доме — не беда. Висячие стропила могут опираться на основу, которая крепится к внешней несущей стене и представляет собой силовую балку из дерева — мауэрлат.
Проектирование и расчет стропильной системы

Естественно, что часто применяются комбинации висячих и наслонных стропил. В стропильных системах мансардных ломаных крыш с ендовой, к примеру, без такой комбинации обойтись не получается практически никогда. Однако не стоит думать, что переделать обычную стропильную систему в мансардную это пара пустяков. Ничего подобного. Самым предпочтительным способом постройки мансарды будет планирование ее еще на этапе проектирования постройки дома.
Дело в том, что фундамент дома и несущие стены, которые вычислены под использование обычной кровли, могут просто не выдержать той нагрузки, которую несет мансардный этаж, а это повышенный вес самой стропильной системы, вес жилого этажа, коммуникаций, отопления. Также нельзя не учитывать снеговую и ветровую нагрузку, которой подвергается мансардная кровля и, естественно, передает ее на стены и фундамент. Поэтому продуманные чертежи и инженерный проект — половина успеха в постройке хорошей мансарды.
Схемы и чертежи мансардных крыш

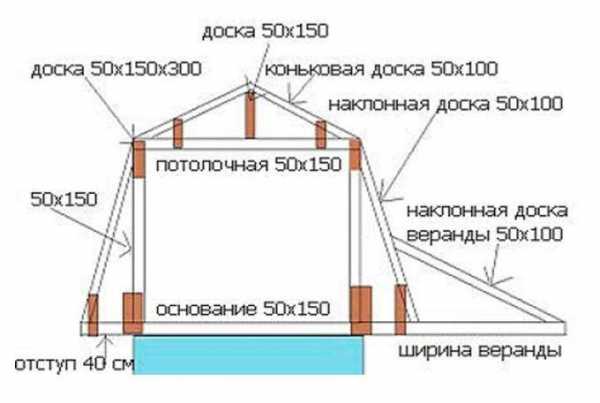

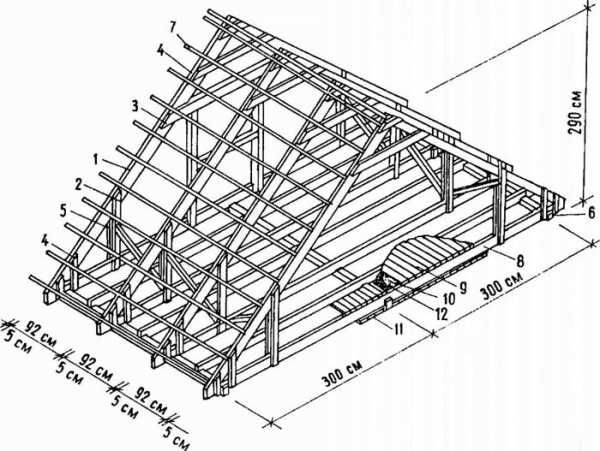

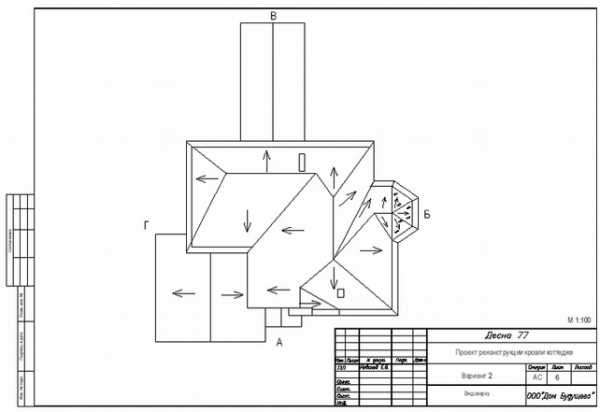

Чертежи и схемы мансардной стропильной системы, которые в качестве примеров мы размещаем на странице, четко показывают отличия от стропильных систем других типов, не предполагающие наличие мансардного этажа. Не только из-за нагрузки. А еще и потому, что мансардная стропильная система подвергается нагрузке не только снаружи, но и изнутри.
Не учитывать этого нельзя, поскольку даже самые незатейливые простенки, перегородки, перекрытия, дверные и оконные блоки имеют свой вес, а в первую очередь, получают нагрузку стропила мансардной крыши. Но не только о физической нагрузке речь. Пароизоляция, гидроизоляция, теплоизоляция повышенной эффективности, поскольку речь уже идет не о чердаке, а о жилом помещении.
Сложностей, конечно, хватает, но зато сколько пользы принесет хорошая, теплая, просторная и уютная мансарда своим жителям. Не важно, строится новый дом, либо выполняется капитальный ремонт старого. Успешной всем работы!
nashprorab.com
Стропильная система мансардной крыши: конструкция, чертеж, установка
Стропила несут основную нагрузку крыши. Именно они служат «костяком» всей конструкции. Поэтому к созданию каркаса нужно подойти со всей ответственностью. А какие особенности имеет стропильная система мансардной крыши? Что требуется учитывать при ее проектировании и возведении? Все эти вопросы и будут рассмотрены в данной статье.
Виды стропильных систем
Если вы решили построить сами дом с мансардной крышей, то первым делом стоит выбрать ее вид. Такая конструкция может быть односкатной, двухскатной, вальмовой и так далее. У каждой разновидности строения крыши есть свои плюсы и минусы. Например, конструкция с 1-м скатом считается самой дешевой. Вальмовая крыша обладает эстетичным внешним видом.
Наибольшей популярность пользуется двухскатный вариант. Такая крыша более проста в исполнении, по сравнению с вальмовой или четырехскатной стропильной конструкцией, и при этом оставляет достаточно много свободного пространства, особенно если выбирается ломаная разновидность. Мансарда дома получается достаточно просторной и только способствует улучшению внешнего вида. К тому же конструкция получается надежной и долговечной.
Если вы выбрали двухскатный вариант мансардной крыши, то стоит определиться с типом стропильной системы. Тут специалисты предлагают 2 основных варианта, а именно:
Наслонная. Такая разновидность стропильной системы двухскатной мансардной крыши возводится в том случае, если дом имеет дополнительную несущую стену по центральной оси. Вся конструкция упирается на мауэрлат и коньковый прогон. Последний при помощи стоек переносит нагрузку на осевую несущую стену. Подобная стропильная система мансарды испытывает нагрузку только на изгиб. В связи с этим она менее массивная и требует меньшего количества материала.
Висячая стропильная система мансардной крыши применяется в том случае, если дом не имеет осевой несущей стены. Такая конструкция стропильной системы опирается только на мауэрлат и создает только распорную нагрузку. Чтобы ее компенсировать используется затяжка. Последняя может быть расположена как в нижней части стропильного треугольника (каждой пары стропил), так и в верхней его части. Последний вариант при желании иметь мансарду в доме практически не используется, так как в этом случае свободного пространства будет слишком мало.
Некоторые специалисты выделяют и комбинированный вариант стропильной системы мансардной крыши. Такая конструкция может быть использована в том случае, если в доме вместо несущей стены имеются опорные колонны. В этом случае часть стропил можно монтировать с применением наслонной технологии, а другую часть как висячие.
Основные элементы
Прежде чем приступать к расчетам стропильной системы мансардной крыши, стоит узнать обо всех основных элементах, которые в нее входят. Так вы лучше поймете устройство всей конструкции, а значит и монтаж будет произведен правильно. Основными элементами стропильной системы мансарды специалисты считают:
Мауэрлат — элемент стропильной системы изготавливается из деревянного бруса, с минимальным сечением 15 на 15 сантиметров. Монтаж мауэрлата осуществляется по всему периметру несущих стен. При этом крепление бруса производится к заранее вмонтированным анкерам. Главной задачей мауэрлата является равномерное распределение нагрузки от стропильной системы мансардной крыши на стены дома. При его монтаже очень важно соблюдать абсолютную горизонтальность, в противном случае крепить стропила к мауэрлату будет трудно;
стропила – основной элемент системы. Для их изготовления применяют деревянный брус или толстые доски. Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону. В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши;
стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил;
затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство.
Также в качестве усиления могут использоваться иные элементы. Например, если стропила на крыше слишком длинные, то их могут дополнительно поддерживать подкосы. Эти элементы упираются в балки перекрытия или в осевую несущую стену. Также стропильная система мансарды может иметь в своем составе ригели, лежень, опорные брусья и так далее.
Как правило, все элементы делаются из древесины. Этот материал легко обрабатывается, и сделать из него стропила и другие более сложные детали не составляет большого труда. Но стоит помнить об одном нюансе. Стропильная система мансарды, как и любой другой крыши, будет постоянно находиться в достаточно агрессивной среде. Перепады температур и влажность могут пагубно сказаться на деревянных деталях. К тому же этот материал «боится» огня. Чтобы стропильная система мансардной крыши служила долго, все элементы перед началом монтажа нужно обработать особыми пропитками и растворами. В этом случае им не будет страшна сырость, плесень и насекомые.
Делаем расчет
Устройство стропильной системы мансардной крыши в случае применения ломаной двухскатной конструкции не столь сложно. Но все-таки и тут необходимо сделать некоторые предварительные расчеты. В первую очередь нужно узнать некоторые важные параметры. Специалисты выделяют следующие:
какие нагрузки будет испытывать крыша;
высота жилого помещения на мансарде;
желаемая ширина будущей комнаты.
Первый параметр самый важный. От него будет зависеть сечение большинства элементов стропильной системы мансарды. Нагрузки бывают двух типов – это переменные и постоянные. Первые зависят от уровня осадков в зимний период и ветра в вашем регионе. Чем эти нагрузки больше, тем толще нужно делать стропила на мансардной крыше. Узнать уровень осадков и ветровую нагрузку можно при помощи специальных карт или уточнить эти сведения в градостроительном отделе администрации вашего поселка или города.
Также, чтобы высчитать параметры стропил мансарды необходимо учитывать и постоянные нагрузки. Сюда включают вес самой системы, кровельного «пирога» и различного оборудования, установленного на крыше в будущем.
Желаемая высота и ширина помещения на мансардной крыше повлияет на устройство всей стропильной системы. Как уже говорилось, самый оптимальный вариант считается ломаная конструкция. В этом случае точка изгиба кровли будет совпадать с высотой и шириной комнаты. Также от этих параметров будет зависеть угол наклона нижних и коньковых стропил. Но тут нужно учитывать одну особенность. Дело в том, что чем круче будет скат крыши, тем меньше на нем будет задерживаться снега. Но в этом случае увеличится нагрузка на стропильную систему мансарды от ветра. Поэтому нужно искать «золотую середину».
Зная все нужные параметры можно составить чертеж всей системы. Такая схема поможет не только правильно рассчитать сечение стропил и других элементов, но и станет помощником при монтаже. Лучше доверить эту работу профессионалу, так у вас будет меньше шансов сделать ошибку.
Важно при планировании грамотно рассчитать расстояние между стропилами мансардной крыши. Как правило, этот параметр делается не более одного метра. Но в некоторых случаях расстояние между парами стропил может быть и больше. Тут следует учитывать следующие параметры:
Сечение и длина самих стропил. Чем они «толще» и короче, тем расстояние между ними может быть увеличено и доходить до полутора метров.
Какие нагрузки будет испытывать мансардная крыша. Если снега выпадает мало, а в качестве кровельного материала применяется металлочерепица или профнастил, то стропила можно делать тоньше, а расстояние между ними больше. Если используется шифер или керамическая черепица, то и система должна быть более прочной.
Лучше всего не делать большие расстояния между стропилами. Так ваша мансардная крыша будет более надежной. А значит, и весь дом простоит намного дольше.
Чтобы стропильная система мансардной крыши выдерживала все нагрузки, лучше доверить расчеты профессионалам. Есть и другой способ. В интернете существуют специализированные сайты с калькулятором. Введя все требуемые параметры, вы сможете узнать, какого сечение стропила вам понадобится, расстояние между ними, места крепления и все остальные сведения. Кроме того, с помощью такого калькулятора можно рассчитать количество материала. Так вы сможете более основательней подготовится к монтажу стропильной системы мансардной крыши.
Рекомендации по монтажу
Когда схема стропильной системы мансардной крыши составлена, можно приступать уже к самому монтажу. Сами работы выполняются в следующей последовательности (на примере ломаной конструкции мансардной крыши):
Первым делом необходимо установить мауэрлат. Его крепят к заранее вмонтированным в стены дома анкерам. Мауэрлат крепится по всему периметру здания. При монтаже нужно соблюдать строгую горизонтальность. Также на этом этапе, на мауэрлате отмечают места установки стропильных пар, на заранее рассчитанном расстоянии.
Далее на балках перекрытия отмечаем место, над которым будет расположен конек. По обе стороны от него отмечаем одинаковое расстояние, равное ширине будущей комнаты на мансарде. Здесь устанавливаем стойки и соединяем их затяжками и прогоном. Расстояние нужно вымерять точно, в противном случае установить правильно стропильные пары будет затруднительно. В результате таких действия у вас должно получиться устройство в виде буквы «П».
Следующий этап – это установка нижних стропил на мансардной крыше. Их верхний конец крепится к прогону. Нижняя часть стропил монтируется на мауэрлат, для этого нужно заранее выпилить паз. Для большей надежности можно дополнительно установить подкосы. Они предотвратят прогиб стропильных ног.
Далее переходят к монтажу верхней части стропильной системы ломаной мансардной крыши. Здесь каждая пара будет устанавливаться на таком же расстоянии что и нижняя. Стропила сверху крепятся друг к другу. Нижний их край монтируется на прогоны.
В заключении необходимо смонтировать обрешетку. Это последняя составляющая стропильной системы мансардной крыши. Если вы будете использовать мягкий кровельный материал, то обрешетка делается сплошная. Для металлочерепицы или профлиста можно использовать доски, прибитые с шагом в 20-30 сантиметров. После этого можно укладывать гидроизоляцию и утеплитель. Без последнего обойтись будет невозможно, читайте подробнее, какой утеплитель выбрать для мансардной крыши. Если крышу мансардного этажа не утеплить, то проживать там можно будет только в теплый период года.
Чтобы стропильная система мансардной крыши служила долго, каждое соединение необходимо дополнительно укреплять металлическими уголками. Также нельзя забывать обрабатывать каждый деревянный элемент специальными пропитками. В этом случае стропильной системе мансардной крыши не будет страшна плесень, насекомые, влага и огонь.
Видео по теме:
Посмотрите еще статьи:

kryshagid.ru
Стропильная система мансардной крыши чертежи, проекты, виды
Так как кровля будет усиленно утеплена, то и потери тепла, а значит и расходы на отопление, сократятся. Стропильная система мансардной крыши чертежи этой конструкции не столь сильно отличаются от обычной. Но все-таки есть некоторые нюансы. Но обо все по порядку.
Какой тип крыши выбрать?
Чертежи стропильной системы мансардной крыши нужно делать тщательно, чтобы при возведении избежать ошибок. Но сделать их без четкого понятия о том, какой тип кровли больше всего подойдет, невозможно. Поэтому вначале нужно разобраться с этим вопросом.
Формы мансардных крыш зданий
Строители предлагают несколько вариантов крыш мансардного типа, а именно:
Односкатный вариант. Такой вариант считается самым простым и дешевым в исполнении. Но вот если речь идет о свободном пространстве, то односкатная крыша этим похвастаться не может;
Двухскатная крыша – это наиболее часто используемый вариант. Такая кровля несложна в возведении, а вот свободного места предоставляет в достатке;
Ломаная конструкция. Такой вариант считается разновидностью двухскатной крыши. В этом случае угол наклона ската изменяется в определенной точке. В результате получается больше свободного пространства для мансардного этажа. Минус – это более сложное строение стропильной системы, чем в случае с простой двухскатной крышей.
Существуют и другие варианты. Например, можно использовать вальмовую или четырехскатную крышу. Здесь есть как свои плюсы, так и минусы. К первым специалисты относят большую прочность конструкции. А если говорить о недостатках, то в первую очередь упоминается сложность возведения. Вальмовую крышу сделать без привлечения специалисты будет затруднительно.
Какой именно тип крыши выбрать? Тут многое зависит от самого дома, ваших личных предпочтений, желаемого размера мансардной комнаты и природных условий в вашем регионе. Самым оптимальным считается ломаная крыша. Такой вариант может удовлетворить многих. Во-первых, он дает возможность создать довольно просторное чердачное помещение. Во-вторых, скаты имеют уклон. Это значит, что снег не будет на них скапливаться.
Прежде чем приступить к проектированию стропильной системы для дома с мансардой нужно выбрать тип крыши. Самый простой и дешевый вариант – это плоская конструкция. Но стоит помнить, что такая крыша не позволит вам создать просторную комнату на мансарде. Наиболее подходящим для наших целей вариантом многие специалисты называют ломаную конструкцию. Такая крыша несложная в исполнения и при этом дает возможность создать просторную комнату на мансарде.
Делаем проект стропильной системы
После выбора типа крыши для дома с мансардной нужно приступать к составлению проекта. В первую очередь необходимо сделать чертеж и провести все необходимые расчеты для стропильной системы. Именно она будет нести на себе все нагрузки, а значит, к этой работе нужно отнестись ответственно.
А что необходимо учитывать при составлении проекта стропильной системы? В этом деле специалисты советуют обращать внимание на следующие нюансы:
Необходимо определиться с высотой конька. От этого параметра будет напрямую зависеть размер комнаты в мансарде. Дело в том, что по существующим нормативам расстояние от потолка комнаты до конька должно быть не менее 1,5 метра.
Зная высоту крыши и размеры самого дома можно высчитать угол уклона ската. Но тут есть свои нюансы, и они касаются ломаного варианта кровли. В этом случае уклон верхней части ската делается более крутым, чем у нижней части. Точка перелома высчитывается исходя из желаемой высоты комнаты на мансарде.
Определяется нагрузка, которая будет «давить» на стропильную систему. Тут учитываются как осадки и давление ветра, так и вес всех элементов кровельного «пирога».
Стропильная система мансардной крыши — чертежи
Последний момент самый важный, от него будет зависеть сечение всех основных элементов стропильной системы. Чтобы сделать правильные расчеты следует учитывать особенности вашего региона. По существующим нормативам наша страна разбита на несколько зон. В каждой из них определены свои снежные нагрузки. Кроме того, есть зонирование и по силе ветра. Все эти данные обязательно учитываются, когда выполняются чертежи стропильной системы мансардной крыши.
Но кроме этого, при составлении проекта необходимо учитывать и особые нюансы. Например, как будет осуществляться естественное освещение на мансардном этаже. Самый простой вариант – это создание окон с торца крыши. В этом случае особых изменений в стропильную систему вносить не нужно.

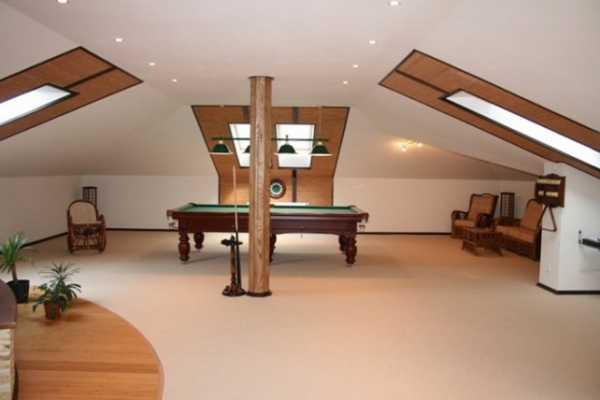

Довольно часто для удобства и улучшения внешнего вида мансарду оснащают специальными окнами. Такие конструкции монтируются непосредственно на скате кровли. Если вы решили использовать этот вариант, то места их установки должны быть учтены при составлении чертежа стропильной системы. Здесь необходимо будет установить дополнительные балки.
При составлении чертежей стропильной системы для мансардной крыши нужно учитывать множество факторов. В первую очередь необходимо рассчитать высоту конька, ведь от этого напрямую будет зависеть размер комнаты на чердаке. Далее высчитывается угол наклона ската. Для расчета сечения используемых элементов, нужно знать какие нагрузки будет испытывать крыша. Также необходимо предусмотреть места установки мансардных окон. После уточнения всех параметров составляется чертеж стропильной системы. С ним сама стройка пойдет быстрее, и риск возникновения ошибок будет существенно ниже.
Чертежи стропильной системы мансардной крыши — видео

www.krovlyakrysh.ru
