виды (висячая и наслонная), устройство крыши с мансардой + чертежи, схемы и фото

Стропильная система — мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил двускатной крыши.

А как произвести расчет стропильной системы вы можете прочитаете здесь.

Содержание статьи

Виды стропильных систем для двухскатной крыши

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы двухскатной крыши классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

Основания стропильных ног в вершине закрепляют накладками;
Используют на боковые части бруски большего сечения;
Закрепляют бруски, производя их врубку в коньковый элемент;
Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

ВАЖНО!

Используя данные методы, можно распределить нагрузку по всей конструкции.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под мансарду следует обратить внимание на некоторые моменты:

Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
Длина доски скоса должна быть длиннее линии стены;
Сечение каркасных брусков должно быть максимальным;
Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

ОСТОРОЖНО!

Особое внимание следует уделить креплению элементов, так как мансарда испытывает нагрузки снаружи и внутри.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
В центральной части каркаса следует установить бабку;
Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на гидроизоляционную пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме, на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса — правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

ВНИМАНИЕ!

Если при наслонной системе опорная часть находится по центру основания каркаса, то подкос крепится под углом 45° к горизонтальной линии, если опора находится ближе к одной из несущих стен, то угол крепления может быть другим: от 45° до 53°.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Наслонная система

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
Выпиливаются элементы каркаса;
Изготавливается основной прямоугольник из затяжки и стоек;
Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;

Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают обрешетку, элементы кровельного пирога и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
Подкос. Планка, соединяющая под наклоном лежень и стропило;
Стойка. Вертикально упирается в лежень и стропило;

Конек. Балка соединения верхних оснований стропил;
Кобылка. Наращиваемая часть стропила для свеса;
Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

Бабкой. Верх — скобами и хомутом, низ — хомутом;
Подкосом. Верх крепят к стропило, низ — к бабке;
Стойками. Крепят деревянными или металлическими накладками, шпильками.

Схема стропильной системы двухскатной крыши представлена ниже:

Схема узлов стропильной системы

Полезное видео

В данном видео вы узнаете о том, как строится двускатная крыша и стропильная система мансарды.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

установка стропил, фото и как сделать правильно монтаж кровельной системы для дома пошагово, строительство мансарды и фронтона?

Крыша во многом определяет комфортабельность и долговечность всего строения, защищая его сверху от внешних воздействий. Двухскатная крыша для дома своими руками – это один из самых популярных вариантов конструкций, который обеспечивает достаточную надежность.

Возвести ее может практически любой человек, но для этого необходимо разобраться с особенностями кровли, основными правилами расчета и технологическими нюансами.

Особенности

Простая двухскатная крыша представляет собой конструкцию на основе треугольных стропильных ферм, соединенных горизонтальным брусом и образующих 2 наклонные плоскости (скаты) для укладки кровельного материала. Как ее построить своими руками мы разберемся в данной статье.

Главная особенность состоит в том, что треугольная конструкция стропильных ферм обеспечивает повышенную жесткость и позволяет варьировать угол наклона скатов в широком диапазоне.

При этом формируется достаточно большое пространство под кровлей, где можно оборудовать вместительный чердак или сделать мансарду.

Основные элементы:

Мауэрлат. Опорный брус, укладываемый горизонтально на несущие стены по всему периметру дома. На него опираются стропила. Он предназначен для надежного крепления стропильной системы и равномерного распределения нагрузок на несущие стены.
Стропильная система. Это основной несущий элемент для крепления и удержания кровельного покрытия.
Коньковый прогон (конек) – верхний горизонтальный брус, соединяющий стропильные фермы между собой.
Кровельное покрытие (кровельный «пирог») – финишное, наружное покрытие обеспечивающее защиту сооружения от осадков. Помимо основного кровельного материала «пирог», включает гидроизоляцию и утеплитель. При необходимости укладывается пароизоляция.
Обрешетка – деревянный настил на стропилах для крепления кровельного покрытия.
Фронтон – внешняя треугольная стенка крыши, выходящая на фасад.
Карнизные свесы – часть стропил, выходящая за границы стен дома. Они необходимы для отвода стекающей воды от стеновой поверхности.

В свою очередь, стропильная система составляется из ряда вертикально установленных ферм. Они формируются из 2-х стропил, скрепляемых в верхней части между собой с образованием треугольника.

Для повышения прочности стропильной конструкции применяются такие элементы:

Стойка – опорный брус, установленный вертикально для поддержания стропильной системы значительного размера.
Лежень – брус, на который крепится снизу стойка.
Затяжка – брус (балка), соединяющая нижние концы стропил в ферме для придания ей жесткости.
Подкосы – элементы, установленные под углом и соединяющие стойку со стропилами для более надежного скрепления конструкции. Они могут выполняться из небольших по длине брусьев или досок.
Ригель – горизонтальный брус, скрепляющий смежные стропила в ферме между собой в верхней части.
Стропильные ноги – брусья или доски, установленные наклонно с образованием треугольника. Они исполняют роль поддерживающей стойки в фермах большого размера.

Конструкция стропильной системы зависит от размеров дома и назначения пространства, формируемого под кровлей.

Виды 2х скатной кровли

Можно выделить несколько основных разновидностей двухскатной кровли, отличающихся по конструкции и внешнему виду:

Стандартная, симметричная крыша. Она основывается на стропильных фермах в виде равнобедренных треугольников. Оба ската такой крыши имеют одинаковый угол наклона. Это универсальный и наиболее популярный вариант двухскатной крыши, который может применяться в любых строениях.
Ассиметричная крыша. В ней скаты имеют разную длину и угол наклона, что обеспечивается смещением конька от центральной линии дома. Такая конструкция, чаще всего, используется в домах с большой террасой или верандой. Ее можно использовать в регионах с сильными ветрами, но преобладающей направленности. Дом ставится пологим скатом по направлению ветра. Такая конструкция позволяет сформировать большой чердак даже в районах с сильными ветрами.
Ломаная крыша. В ней стропильная ферма имеет более сложную форму. Помимо скрепления стропил в верхней точке, они имеют соединение и на поверхности ската для изменения угла наклона. На таких крышах скаты имеют переменный уклон. Данная конструкция позволяет возвести большую мансарду (даже 2-х уровневую). Минусом является усложнение расчетов и технологические сложности. Важный плюс – оригинальность и привлекательность внешнего вида.

Помимо формы, двухскатные крыши классифицируются по углу наклона скатов:

Пологая. Угол наклона скатов не превышает 40°. Она уместна для регионов с сильными ветрами и малой снеговой нагрузкой. Преимущество – экономия материалов. Минус – формируется только небольшой чердак.
Классическая. Угол ската составляет 40-45°. Такая двухскатная кровля является самым распространенным вариантом для домов шириной до 8 м. Она вполне пригодна для большинства районов РФ.
Остроконечная. Угол наклона скатов превышает 50°. Это самый материалоемкий вариант, но он необходим в регионах с большой снеговой нагрузкой.

Тип двухскатной крыши выбирается, исходя их фактических климатических условий и желании придания особо привлекательного вида. Выбор во многом зависит от финансовых возможностей и применяемых материалов.

Разновидности стропил и их конструкция

По конструкции различаются 2 основных вида стропильных систем:

Наслонная (настильная) система. В ней стропила внизу опираются непосредственно на мауэрлат. В постройках шириной более 4 м под верхнее соединение устанавливается стойка, а при ширине более 6 м применяются дополнительные укрепляющие элементы (подкосы и ригель). Особенностью наслонной конструкции является то, что стойка опирается на лежень, установленный непосредственно на перекрытие.
Висячий тип. В случае устройства крыши с висячими стропилами, каждая ферма выполняется в форме жесткого треугольника, т.к. нижние концы стропил соединяются затяжкой. Для усиления применяются также ригели. Ферма собирается отдельно, а затем закрепляется на мауэрлате. При повышенной ширине дома стойки фермы также опираются на брус затяжки, без установки леженя.

Стропильные системы, помимо стандартного варианта с центральной стойкой, могут иметь и другие конструкции:

W-образная. В ферме вместо вертикально стойки устанавливаются стропильные ноги, образующие треугольник с вершиной в месте соединения стропил. От основания этого треугольника от затяжки в обе стороны монтируются откосы до стропил. В итоге формируется опора в виде буквы W.
М-образная. Помимо центральной стойки устанавливаются еще 2 дополнительные стоки по центру стропил. При этом низ центральной стойки соединяется подкосами с верхом обоих дополнительных стоек.
Е-образная. Формируется стропильная нога, состоящая из центральной стойки и двух подкосок, соединяющих оба стропила с точкой крепления стойки на затяжке.

При формировании мансарды иногда используется особая конструкция стропильной системы. В ней предусмотрены 2 стойки, поддерживающие оба стропила. Места соединения стоек со стропилами соединяются ригелем. Такая конструкция выполняется в висячем варианте, т.е. с затяжкой.

План проектирования

На стадии проектирования необходимо не только выбрать тип кровли, но и рассчитать основные параметры. При расчетах необходимо учитывать все эксплуатационные факторы, в т.ч. снежный покров и ветровую нагрузку.

Определение площади

Величина площади скатов необходима для расчета расхода материалов, веса кровли и снеговой нагрузки. Для симметричной крыши достаточно рассчитать площадь одного ската и увеличить ее в 2 раза.

Площадь каждого ската будет равна: S= B(L+Lc), где:

В – ширина крыши,
L – длина ската,
Lc – длина свеса.

В свою очередь, L =Lo/cosA, где:

Lo – половина дины дома (пролета),
А – угол наклона ската.

Для ассемитричной крыши рассчитывается площадь каждого ската отдельно по тому же принципу.

Расчет сечения

Выбор бруса для стропил производится с учетом:

эксплуатационной нагрузки,
прочностных свойств материала,
длины стропильной фермы,
шага установки стропил.

Точный расчет достаточно сложен, а потому можно воспользоваться рекомендациями по выбору сечения стропил, сведенных в таблицах.

Таблица №1. Сечение стропил в зависимости от кровельного материала:

Материал	Угол наклона, градус	Шаг стропил, м	Сечение стропил, см
Профнастил	20-35	до 1	5х15
Ондулин	10-15	0,7-1	5х20
Черепица керамическая	до 30	0,6-0,9	5х15 или 6х18
Шифер	до 60	0,8-1,4	5х15

Таблица №2. Сечение стропил (см) в зависимости от длины пролета:

Пролет, м	Шаг 0,6 м	Шаг 1 м
2,5	7,5х10	7,5х15
3	7,5х20	10х17
4	10х20	12,5х20
5	12,5х20	15х22
6	15х22	17,5х25
7	15х30	20х27

С увеличением шага установки стропил увеличиваются нагрузки на каждую ферму, что требует увеличения сечения бруса.

Угол наклона ската

Расчет угла наклона ската производится по правилам прямоугольного треугольника: tgA=Н/Lо, где Н – высота расположения конька относительно мауэрлата. Например, для обеспечения стандартного угла в 45° при L=3 м надо поднять конек на высоту Н=3х1=3 м.

Для разных кровельных материалов установлены минимальные углы наклона ската, когда вода не будет затекать в стыки.

Они составляют:

рулонные материалы (в т.ч. ондулин) – 5- 6°,
профнастил – 8°,
черепица – 10°,
металлочерепица – 6-12°,
шифер – 15-20°,
металлические листы – 17°.

Расстояние между балками

Выбор расстояния между стропилами, т.е. шага установки стропил, зависит от нагрузок. Прежде всего, необходимо учитывать удельный вес кровельного материала.

Минимальные шаги в пределах 60-80 см устанавливаются для тяжелой кровли (шифер, черепица, профнастил). Для мягких, рулонных покрытий расстояние между стропилами можно увеличить до 1,5-1,6 м.

Кроме того, при выборе шага следует учитывать и длину стропил. Исходя из этого, оптимальным расстоянием для мягкой кровли считается 1-1,2 м.

Выбор материала

Подготовка к строительству крыши начинается с выбора типа кровли, расчета основных параметров, разработки проекта и чертежей. Следующий важный шаг – приобретение материалов.

Прежде всего, решается вопрос с выбором кровельного материала. Обычно основными критериями становится внешний вид и экономическая сторона. Количество необходимого материала определяется по площади кровли с запасом 10-15% в зависимости от его типа.

Для выбора материалов стропильной системы применяется такой подход:

Стропила могут изготавливаться из бруса или спаренных досок необходимого сечения. Потребность исчисляется с учетом длины отдельной стропила и шага установки. Длина (L1)рассчитывается по формуле для длины ската. По шагу определяется количество стропил (Nc) на каждом скате.
Длина бруса для мауэрлата равна периметру дома. Для него можно использовать брус размером 10х10, 10х15 или 15х5 см.
Затяжка и стропильные ноги изготавливаются из бруса 10х10 или 10х20 см, но можно использовать и доски 5х10 или 5х20 см.
Для прогонов и подкосов подходит доска 5х15 или 5х20 см.
Для стоек нужен брус 10х10 или 10х15 см. Он же используется и для лежня.
Обрешетку можно выполнить из доски шириной 10 или 15 см, толщиной 25 мм. Потребность в ней определяется по площади кровли, но за вычетом зазоров, определяемых по шагу монтажа.

При покупке древесины надо выбирать сухой пиломатериал, с остаточной влажностью не более 20%. Перед монтажом все деревянные детали обязательно пропитываются противогнилостным составом.

В качестве гидроизоляции используется битумная мастика и рулонные (пленочные) материалы. Наиболее часто применяется рубероид и полиэтиленовая пленка.

Количество определяется по площади кровли, но увеличивается на 15-20% для обеспечения перекрытия на стыках.

Необходимый инструмент

При строительстве своими руками заранее следует подготовить такой инструмент:

болгарка,
ножовка,
рубанок,
топор,
стамеска,
молоток и киянка,
строительный степлер,

электродрель,
шуруповерт,
отвертка,
плоскогубцы,
строительный нож,
ножницы,
малярная кисть и валик,
рулетка,
металлическая линейка,
угольник,
строительный уровень,
отвес.

Как правильно сделать самому работы по строительству?

Процесс возведения двухскатной крыши своими руками включает несколько специфических этапов. Начинается строительство с закрепления несущих элементов и установки мауэрлата.

Крепление несущего устройства на стене пошагово

Для упрочения места установки крыши наверху стен по всему периметру дома устанавливается особый несущий элемент – армопояс. Он необходим для кирпичных и блочных стен.

Для изготовления армопояса монтируется опалубка, укладываются продольные стержни стальной арматуры, и заливается бетон. В бетон заделываются стальные шпильки, которые выводятся наружу вертикально на высоту порядка 10 см.

В случае деревянных строений из бруса или бревна армопояс не делается, а шпильки вбиваются непосредственно в верхний венец. Шаг установки шпилек 1,5-2 м.

Вместо шпилек иногда устанавливаются анкерные болты. При установке шпилек или анкеров надо стремиться, чтобы они попали примерно в центр между стропильными фермами.

Мауэрлат

Мауэрлат изготавливается из бруса размером 10х(10-15) см. Наиболее подходят породы дерева с повышенной прочностью – дуб, лиственница. Длина изделий обычно составляет 4-6 м.

Для обеспечения непрерывности по всему периметру дома брусья соединяются между собой по системе «в полдерева», т.е. делается выборка на концах до средины бруса на длине 25-30 см. Для скрепления лучше использовать болты М12 – М14 с шайбами увеличенного диаметра.

Перед монтажом на брусе отмечаются места расположения шпилек, и сверлятся отверстия. Мауэрлат должен плотно осаживаться на шпильки с помощью молотка.

Устанавливается он строго горизонтально, что контролируется строительным уровнем. Под мауэрлат обязательно подкладывается слой гидроизоляции.

Стропильная система

Установка стропильной системы требует особенной тщательности, т.к. от нее зависит прочность и долговечность крыши.

Изготовление стропильных пар

Стропильная пара изготавливается путем соединения верхних концов стропил вместе и разведения нижник концов на длину пролета для закрепления на мауэрлате.

При подвесной конструкции жесткий треугольник формируется за счет соединения нижних концов стропила брусом (затяжкой). В настильной системе обычно в верхней части пара упрочняется ригелем.

Сборка стропильных пар может производиться такими методами:

Внизу, в непосредственной близости от строения монтируется вся стропильная система. Затем она поднимается наверх и закрепляется на мауэрлате.
Наверху, после установки переводов. Переводы застилаются тесом.
Наверху, путем поэтапного закрепления отдельных деталей.

Следует учитывать, что все стропильные пары должны быть абсолютно одинаковы. Первая пара становится шаблоном, по которому собираются остальные фермы.

Монтаж: пошаговая инструкция

Вся стропильная система собирается в следующем порядке:

Собирается фронтальная ферма и устанавливается строго вертикально по отвесу. Для фиксации используется временный крепеж.
Аналогичная ферма устанавливается на другом конце дома. Между вершинами ферм натягивается шпагат.
Поочередно монтируются внутренние стропильные пары, которые связываются запланированными перемычками. Строго соблюдается выбранный шаг установки стропил. Ровность ряда контролируется по натянутому шпагату.
Фермы закрепляются окончательно на своих местах и связываются коньковым прогоном.

В зависимости от конструкции стропильной системы обеспечивается упрочнение с помощью стоек, подкосов и ригелей.

Крепление

Для надежного соединения деталей стропильной фермы можно использовать гвозди и шурупы, но для надежности лучше использовать специальные крепежные элементы. Они изготавливаются из оцинкованной стали толщиной 1,5-2 мм, и не подвержены активной коррозии.

К стандартным крепежам относятся:

крепежный и анкерный уголок,
соединительные и крепежные пластины,
опоры для бруса и балки,
Т-образные соединители,
специальные профили.

Крепление ферм к мауэрлату может иметь жесткое и скользящее исполнение. Первый вариант применяется при возведении крыши над строением, не подверженном усадке (кирпич, бетон, блоки). Деревянные дома после возведения длительное время усаживаются.

Для исключения деформации стропильной системы необходимо скользящее крепление. Обеспечивает его специальные металлические уголки и планки, а также регулируемые анкера.

Утепление

После завершения установки стропильной системы осуществляется утепление кровли изнутри. Оно производится в следующем порядке:

закрепление внутренней подрешетки со стороны чердачного помещения;
установка пленочной пароизоляции с закреплением степлером;
укладка утеплителя;
установка влагозащитной пленки или мембраны, которая может исполнять роль вентиляции.

В качестве теплоизоляции двухскатной крыши, наиболее часто, применяется минеральная вата и листы пенополистирола (пенопласта). Можно использовать современные рулонные материалы с фольгированным слоем.

Сборка каркасного фронтона

Поверх утеплителя необходимо уложить надежную гидроизоляцию. Она выполняется из рубероида или полимерных пленок. В местах стыка полос обеспечивается перехлест не менее 15 см. Стыки рекомендуется покрыть герметиком или заклеить скотчем.

Каркас под будущее кровельное покрытие завершает обрешетка. Для нее используется обрезная доска толщиной 2,5 см.

Крепление элементов производится к стропилам с помощью гвоздей или саморезов. Стыки досок должны приходиться на средину стропила.

Применяются такие варианты обрешетки:

Сплошная. Доски устанавливаются плотно друг к другу. Зазор не превышает 3-4 см. Такая обрешетка необходима для мягкой кровли и черепицы.
Разряженая. Шаг крепления досок составляет 20-25 см. На нее можно настилать профнастил, шифер и металлическую черепицу.
Редкая. Шаг обрешетки превышает 60 см. Она может использоваться при покрытии крыши листами большого размера.

Обрешетка выносится и на карнизные свесы, т.к. финишное покрытие должно располагаться и на них.

Еще один необходимый шаг – монтаж каркаса для отделки фронтона. По сути, это обрешетка крайних вертикальных стропильных ферм.

В зависимости от вида финишной отделки она также может быть сплошной, разряженой или редкой. Важно помнить, что в обрешетки необходимо сразу сформировать проем для окна или двери на чердак.

Кровельное покрытие

Технология монтажа кровельного покрытия зависит от применяемого материала. Покрытие может быть из металлочерепицы, ондулина, профлиста, гибкой черепицы и т.д. На каждый из них существует своя инструкция, которую следует строго соблюдать.

Общим для всех является порядок укладки – снизу вверх, рядами или полосами, начиная с угла. Нельзя экономить на крепеже. Все детали должны закрепляться стандартными крепежными элементами.

Облицовка

Для двухскатной крыши важно обеспечить надлежащий внешний вид фронтона, который обеспечивает дизайн всего дома. Наиболее часто поверх фронтонного каркаса делается облицовка из:

вагонки,
блок-хауса,
плитных материалов (фанера, ОСП, плоский шифер),
полимерные панели,
сайдинг (металлический или виниловый).

Перед облицовкой фронтон утепляется, а затем закрепляется гидроизоляция. Внешнее покрытие должно гармонировать с отделкой фасада. Обычно фронтон сливается с ним, создавая единую композицию.

Оформление свесов

Свесы, как карнизные, так и фронтонные, выполняют не только практическую функцию (отвод влаги от стены), но и обеспечивают законченный вид крыши.

Минимальная длина свеса составляет 30 см. Обычно его увеличивают до 50-70 см.

Придать привлекательности свесам помогает отделка из строганой доски, вагонки, блок-хауса, пластиковых панелей, металлических полос. Если стоит вопрос как быстро сделать карниз, можно использовать готовые отделочные элементы – софиты.

Видео по теме статьи

Как сделать двускатную крышу своими руками, советы и подсказки, можно посмотреть в видео:

Заключение

Двухскатная крыша применяется с древних времен для защиты сооружений разного назначения. Они обходятся дороже плоской кровли, но значительно привлекательнее и дают возможность сформировать большой холодный чердак или сделать жилой мансардный этаж.

Смонтировать двухскатную крышу можно своими руками при учете всех особенностей конструкции, правильном выборе материала и соблюдении технологии.

фото планировки, схем, а так же проект мансардной крыши и высота мансардного этажа

Классическая разновидность двускатной крыши достаточно популярна. Этот вариант обустройства крыши дома является самым простым и не слишком затратным.

Конструкция крыши производится за счет стропил, которые усилены специальными балками. Как изготовить стропила вы можете прочитать здесь.

Двухскатная мансардная крыша обладает единственным недостатком: в такой конструкции является невозможность обеспечения высоких потолков и некоторая потеря свободного пространства.

Содержание статьи

Особенности конструкции

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши.

Двускатная крыша с мансардой имеет отличительную особенность. Состоит она в том, что конструкция держится благодаря соединению стропил под необходимым углом. В конструкции отсутствует средняя опора.

Более подробно о видах стропильных систем вы можете прочитать здесь.

ВАЖНО!

При конструировании стропильной системы мансардной крыши очень важны предварительные расчеты угла ската. Двухскатная крыша с мансардой требует грамотного расчета на подготовительном этапе,так как от этого будет зависеть ее надежность и длительность ее эксплуатации.

Планировка мансарды с двускатной крышей: фото и схема ниже.

Стропильная система мансардной крыши

Схема конструкции

Как сделать чердак на мансарде

Чтобы не допустить ошибок при сооружении чердака на мансарде, можно воспользоваться определенным алгоритмом действий, он поможет сделать все грамотно и быстро:

Первое, то нужно сделать — это распланировать интерьер в помещении. Для таких целей лучше всего использовать компьютерные программы. Очень важно продумывать каждую мелочь.
Следует рассчитать свои финансовые возможности. Тут в расчет идут не только материалы на обустройство, но и на различные коммуникативные системы и разные мелочи.
Следующее, что необходимо сделать после планирования и расчетов – это закупить все необходимые материалы. Во время планирования лучше всего подготовить перечень таких вещей.
Следующий этап – уборка. Пред началом всех работ, стоит очистить помещение от предметов, в нем находящихся. Особенно, если это помещение было использовано под хранение каких-то предметов, то дополнительным мероприятием станет распределение всех предметов в удобные для хранения места.
Далее следует провести замер всех параметров комнаты. Определяется только жилое пространство. Отталкиваться в этом процессе необходимо от угла наклона крыши. В случае, если он равен больше 60 градусов, то высота будет равнять минимально 50 см, в случае с 30 градусным углом наклона – 1,5 метра. Если крыша имеет иные параметры ската, то расчет необходимо проводить, отталкиваясь от данных в СНиПе.
Следующий момент – это осмотр поверхностей крыши и пола. Нужно определить наличие или отсутствие гидроизоляционных материалов, утеплителя, обрешетки, а также определить их состояние. Если таковые конструкции имеются, то можно приступать к следующему этапу, если же нет, то стоит заняться их обустройством.
Чтобы сделать потолок на чердаке, нужно сперва соорудить дополнительную обрешетку, используя сосновые брусья. Крепление их проводится перпендикулярно балкам при помощи уголков из металла. Далее проводится укладка материала, обеспечивающего пароизоляционные свойства.
Далее оборудуется теплоизоляция при помощи плит каменной ваты с плотностью 35 кг/м³. Укладывать материал лучше двухслойно.
Обустройство пола происходит аналогичным образом. Изначально конструируется обрешетка, после чего укладывается пароизолирующая пленка и утеплитель.
Когда вся конструкция стен и пола будет готова, следует заняться организацией прохода в помещение, вырезав в необходимом месте проем. Планировать расположение входа, как и лестницы, следует на подготовительном этапе.
Также следует проложить коммуникации, желательно это проводить до момента основных работ. Систему коммуникаций рассчитать необходимо заранее.
Последний этап – отделка снаружи и внутри. Этот этап каждый проводит исходя из своих предпочтений, выбирает стилистику помещений, материал и общий интерьер.

ВНИМАНИЕ!

Для крыш, имеющих большой угол ската необходимо использовать утеплительный материал большей плотности.

Чердачное помещение

Утепление чердака

Проект мансарды с двускатой ломаной крышей

Спальня на мансарде

Один из вариантов комнат, которые могут располагаться на мансарде – это спальня. Однако в данном случае оборудовать ее как обычную комнату не представляется возможным. Дизайн мансарды с двускатной крышей: фото вы можете увидеть ниже.

Уклоны крыши ограничивают пространство и удобство расположения мебели.

Чтобы соорудить комфортную спальню на мансарде, можно воспользоваться такими советами:

Хорошим приемом в устройстве спальни будет разграничение пространства. Добиться этого можно различными способами: за счет ограждений, занавесок или перегородок.

Белый дизайн спальни в мансарде

Стандартный тип мебели не годиться для расположения на мансарде, потому лучше всего мебель сделать под заказ.

Мебель под заказ

Место расположения кровати оптимальным будет под скатом крыши. Таким образом можно не только сэкономить жилую площадь, но и разграничить помещение на зоны при помощи балдахина или занавески.

Кровать под скатом крыши

При слишком узком помещении мансарды следует располагать кровать вдоль донной из стен.

Кровать вдоль стены

Достаточно удобно использовать в таком случае мебель модульного типа. Это позволит трансформировать конструкции мебели, тем самым освобождая нужное место.

Мебель модульного типа

Хорошим приемом для тог, чтобы визуально увеличить уровень потолка будет использование низкой мебели. Если это кровать, то желательно без ножек, а также в нее можно вмонтировать ящики.

Низкая мебель

В мансардной спальне не рекомендуется использование стульев.

Подходит лучше всего для комнаты на мансарде узкая мебель.

Лучше при обустройстве не использовать квадратную, громоздкую мебель, в особенности это касается комодов и шкафов.

Дизайн спальни

Детская комната

Проще всего обустроить на мансарде детскую комнату, используя при этом экологичные и безвредные материалы.

Чтобы комната получилась и красивой и практичной, следует учитывать некоторые моменты:

Кроме того, что материалы, из которого изготовлена мебель, должны быть экологически чистыми, конструкция мебели не должна иметь острые углы и быть прочно прикрепленной.

Детская без острых углов

Усилить пол можно при помощи мягкого ковра или любого другого понравившегося покрытия.

Усиление пола с помощью ковра

Мебель для комнаты лучше выбирать двухъярусную, такое решение не только сэкономит пространство, но и сделает место для игр ребенка очень уютным. Идеальными в этом случае станут кровати, под которым есть пространство и различные шкафчики и столики.

Двухъярусная кровать

Шкафчики в детской

Также не стоит забывать про игрушки, для которых нужно место для хранения. Можно использовать как специальные мешки-баулы, а можно придумать встроенные ящики в кровати.

Места хранения игрушек

Комната отдыха

Комнату отдыха каждый хозяин оборудует по своему вкусу и желаниям. Вот несколько вариантов, которые будут идеальным местом для отдыха на мансарде:

Бильярд. Проект такого помещения организовать очень просто, стоит лишь установить бильярдный стол в центре помещения, вдоль стен кресла или диваны. В этом случае подойдут плетеные диванчики. Также не стоит забывать и про освещение, которое рациональнее всего установить над бильярдным столом.

Бильярд

Те, кто любят кино, то есть вариант сделать мини-кинотеатр на мансарде. Располагать экран лучше против источника света и, соответственно диван или кресла со столиком.

Мансардное помещение для компании

Мини-кинотеатр

Комната отдыха на мансарде

Можно устроить на мансарде в дополнение и бар. Для этого всего лишь вдоль стены располагается барная стойка, над которой монтируется необходимое количество светильников и устанавливается холодильник.

ВАЖНО!

В любом из вариантов обустройства комнаты на мансарде, безошибочно, уютно и быстро позволит это сделать грамотное предварительное планирование помещения.

Комната отдыха для художника

Грамотное планирование помещения

Что нужно знать?

Дополнительно в процессе обустройства жилого помещения на мансарде следует учесть и некоторые правила:

При проектировании дизайна очень важно избегать нагромождения в пространстве и выбирать мебель соответствующих габаритов и конструкции.
Чтобы грамотно оформить окна на мансарде лучше использовать шторы-плиссе.
Не стоит забывать про утепление крыши и пола, в особенности ели речь идет по обустройство спальни.
Отделку помещения легче всего делать вагонкой, она обеспечит не только красоту, но и будет выполнять практичные свойства, например, подстраиваться под изменения движений крыши.
Лучшим приемом в обустройстве мансарды большой площади будет разграничение ее на зоны при помощи цвета, перегородок или самой мебели.

Заключение

Жилое помещение на мансарде – это не только удобно, но еще и изыскано. Если приложить некоторые усилия и грамотно подойти к процессу обустройства, то можно получить комнату, в которой будет приятно находиться в любое время.

Полезное видео

В данном видео вы узнаете как сделать интерьер мансарды из фанеры:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

как сделать стропильную систему, чертежи стропил двухскатной мансарды с дополнительным скатом, монтаж, расчет, установка

Содержание:

Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Устройство стропильной системы для крыш мансардного типа было разработано французским архитектором Ф. Мансаром в 17 столетии. Что удивительно: многие технические решения относительно чердачных жилых помещений, которые предложены им, актуальны и сейчас. Именно благодаря Мансару появилась мода на высокие потолки и большие окна в мансардах – они существенно повысили уровень комфорта для людей, проживающих в них.

Типы мансардных крыш

Система стропил для кровель бывает двух видов:

наслонной – в этом случае балки опираются на несущие стены дома;
висячей – все элементы стропильной конструкции соединяют в ферму и общий каркас и монтируют на крайние опоры.

Тип возводимой мансардной крыши зависит от схемы устройства системы стропил:

Односкатная наклонная. Кровля имеет плоскость, которая опирается на стены, имеющие разную высоту.
Двускатная. Представляет собой кровлю с двумя плоскостями, расходящимися в стороны под определенной величиной угла.
Ломанная. Является разновидностью двускатных крыш. Состоит из плоскостей, имеющих ломанную поверхность.
Полувальмовая и вальмовая. У этих кровель четыре ската.
Шатровая. Такая кровля может быть конической, пирамидальной, купольной.
Сводчатая. Имеет параболические или округлые очертания.

Чаще всего можно встретить двускатный вариант мансардной крыши. Этот факт стал определяющим для архитектуры многих отечественных городов и поселков.

Когда возводится стропильная система двухскатной мансардной крыши — чертежи для нее составляют с учетом определенных данных, среди которых:

геометрические параметры строения;
вид кровельного материала;
климатические и погодные нагрузки;
рельеф участка и окружающей местности.

При разработке проекта следует помнить, что при необходимости иметь большую полезную мансардную площадь, угол наклона стропил нужно делать меньше.

Порядок расчета стропил

Грамотно и точно сделанный расчет стропильной системы мансардной крыши позволит соорудить прочную и надежную конструкцию, способную прослужить много лет.

При проведении вычислений учитывают:

вес элементов мансардного помещения;
ветровые и снеговые нагрузки.

Поскольку данные показатели в разных климатических зонах разнятся, устройство стропильной системы крыш с мансардой может значительно отличаться. Методика расчета стропил при создании наслонных конструкций проще, чем висячих. В некоторых случаях кровельщики используют комбинированные варианты обустройства каркаса.

Когда предстоит строительство мансарды — чертежи стропил и сложные расчеты желательно доверить профессионалам с большим опытом подобной работы. Дело в том, что при выполнении вычислений используют математические формулы и разные коэффициенты.

Благодаря расчету веса кровли узнают величину нагрузки, которую выражают в килограммах на один «квадрат» стропильной конструкции. Обычно среднее значение данного параметра для жилых строений составляет около 50 кг/м².

Расчеты ветровых и снеговых нагрузок в регионах с неблагоприятными климатическими условиями указывают на то, что стропильные системы двускатных мансардных крыш нужно делать со спаренными стропилами и сплошной обрешеткой – они позволят избежать деформаций каркаса.

Этапы обустройства мансардной крыши

Стропильная система состоит из таких элементов:

мауэрлат;
коньковый брус;
стропильные ноги;
вертикальные стойки;
наклонные подкосы.

С целью увеличения надежности каркаса кровли и придания ему необходимой жесткости между стропилами устанавливают подкосы, ригеля, стойки, подбалочники. Основание под настил кровельного покрытия делают разреженным или сплошным.

Монтаж стропильной системы мансардной двухскатной крыши – поэтапный процесс:

Устанавливают верхний брус, имеющий сечение 10х10 или 15х15 сантиметров. Для его фиксации к стойкам задействуют металлические скобы, особые гвозди или саморезы. При этом на первый брус возлагается функция подстропильной рамы.
Укладывают мауэрлат, являющийся одним из главных конструктивных элементов — на него оказываются немалые нагрузки за счет веса кровли и воздействия осадков и ветра. Для этого используют доски толщиной не менее 5 сантиметров или брус, наименьшее сечение которого составляет 5×10 сантиметров. Перед укладкой досок под ними обустраивают гидроизоляционный слой, чтобы влажный воздух не проникал в мауэрлат. Их фиксируют на стенах скобами и гвоздями. Дополнительно мауэрлат привязывают к несущим стенам при помощи толстой металлической проволоки, предварительно вмурованной в стены во время их возведения.
Устанавливают стропильные ноги, соблюдая промежуток между ними, равный 60 –200 сантиметров.
Прежде всего, монтируют крайние к фронтону стропила мансардной крыши. Потом при помощи уровня осуществляют установку других элементов конструкции.
В верхней части каркаса соединяют между собой стропила.
Монтируют коньковую балку – она требуется для кровли, длина которой превышает семь метров. Если данный параметр у крыши меньше, то этот элемент для стропильной системы не обязателен.
Затем приступают к строительству обрешетки, укладке утеплителя и гидробарьера, а затем кровельного материала.

Как сделать стропильную систему правильно

До того, как сделать стропильную систему мансардной крыши, следует ознакомиться с рядом правил:

Стропила и прочие элементы чердачного жилого помещения нужно делать из балок, минимальное сечение которых составляет 10х10 сантиметров. Брус выбирают высококачественный, содержащий на один погонный метр не больше 3-х недостатков.
Осуществляя крепление каркаса мансарды, задействуют специальные гвозди, металлические скобы и обвязку из проволоки.
Влажность деревянных элементов для сооружения крыши с мансардой не должна превышать 15%.
Все пиломатериалы нужно подвергать обработке препаратами и составами с антисептическим эффектом, предохраняющими от гниения.
При строительстве кровли с мансардой оптимальным выбором считается хвойная древесина, менее подверженная воздействию влажного воздуха.
Для вертикальных стоек используют деревянный брус сечением 10×10 сантиметров. Их устанавливают в строго вертикальной плоскости при помощи отвеса. Эти стойки являются основой стен будущей мансарды. Их затем обшивают листами фанеры, гипсокартоном или другим отделочным материалом.
До того, как крепить стропила мансардной крыши, необходимо уделить внимание закладке окон, поскольку потом изменить что-либо будет достаточно сложно.

Устройство ломаной крыши мансарды по чертежам

Ломаная крыша является разновидностью двускатной. Ее используют при необходимости увеличения объема и жилой площади мансардного помещения. Владельцы дома задумываются над тем, как сделать ломаную мансардную крышу, когда хотят создать условия для более комфортного проживания на чердаке.

Стропильную систему для такой кровли рассчитывают по той же методике, что и для двухскатной. Основные этапы их строительства также аналогичны.

Но при возведении ломаной крыши придерживаются следующих правил:

Доски, предназначенные для фиксации стропильных ног, утепляют по всей длине. Благодаря такой мере значительно уменьшаются потери тепла, тем самым создавая более благоприятную атмосферу в помещении.
Сечение стропильных ног и шаг их монтажа, когда создается мансардная крыша с дополнительным скатом, должны соответствовать расчетным данным, учитывающим возможные воздействия и содержащим запас прочности.
Поскольку устройство теплоизоляции приведет к появлению конденсата в месте соприкосновения холодной среды и теплой, применять пароизоляцию следует в обязательном порядке.
Для создания теплоизоляции, нужно применять натуральные материалы, которые пожаробезопасны и экологически безвредны.

Особенности обустройства мансардного этажа

Установку стропил мансарды нужно выполнять так, чтобы каркас обеспечивал максимальную надежность, позволяющую выдержать вес кровельного пирога. Одновременно стропильная система должна быть легкой, чтобы снизить нагрузку на несущие стены строений.

По этой причине основным материалом для строительства мансардных этажей на сегодня по-прежнему является древесина, соответствующая этим требованиям. Для покрытия крыш в этом случае используют керамическую или металлическую черепицу, ондулин. Эти кровельные материалы позволяют создать надежное покрытие с отличными эксплуатационными характеристиками.

При обустройстве мансардного этажа нужно помнить, что в нем следует обеспечить более высокую степень теплоизоляции по сравнению с другими жилыми помещениями. Одновременно с этим необходимо качественно выполнить гидро- и пароизоляцию.

Двухскатная мансардная крыша своими руками: фото, чертежи

Многие счастливые обладатели частного дома задумываются над расширением своего жилищного пространства, но не у многих есть возможность достроить второй этаж или дополнительную комнату. Именно для таких людей идеальным вариантом станет мансарда. Не стоит предвзято относиться к чердачному помещению, оно может выглядеть не хуже любого другого как, например, на фото ниже.

Как устроена двухскатная мансардная крыша

Такой тип верхнего этажа подразумевает под собой наличие двух наклонных стенок, что делает его идеальным для областей с высоким уровнем осадков зимой, так как они не будут задерживаться на кровле и не провалят ее.

Устройство двухскатной мансардной крыши наиболее простой вариант из всех остальных. Крыша состоит из следующих элементов:

опор или стропил. Элемент конструкции, который будет нести всю основную нагрузку. Обычно применяют сосновые брусья, которые обладают достаточной прочностью, но, в то же время, намного эластичней и легче дубовых;
обрешетка. Перекрытия, которые крепятся на каркас и служат для крепления изоляционных материалов и наружного покрытия;
изоляционные материалы. Так как это наружное помещение, оно должно быть должным образом защищено от природных осадков и плохо проводить тепло;
Важно! Изоляционные материалы прокладываются не только под наружное покрытие верха, но и перед укладкой пола. Это позволяет избежать потерь тепла и выпадению конденсата внутри чердака.
наружное покрытие. Двухскатная мансардная крыша позволяет применять практически любой материал для покрытия стен и крыши. Наиболее популярными материалами являются: черепица, битум, профнастил для потолка, кирпич, пеноблоки и OSB плита для стен.

Устройство и расположение элементов конструкции показаны на рисунке ниже.

Это традиционный вариант такого типа помещения, но существуют и другие. Мансардная крыша двухскатная, ломаная позволяет существенно увеличить полезную площадь помещения за счет более вертикальных стен, однако сложность постройки и ее дороговизна, практически исключают вариант самостоятельной постройки.

Двухскатная мансардная крыша своими руками

Стропильная система двухскатной мансардной крыши самая простая из всех существующих, что позволяет реализовать проект такого помещения самостоятельно.

Важно! Несмотря на легкость исполнения такого типа чердачного помещения, работа требует внимательности, достаточного количества времени и определенных навыков. Реально оцените свои силы, перед тем как приступить к работе.

Двухскатная мансардная крыша своими руками – это вполне реально, но делать все стоит согласно следующему плану:

Составление проекта. Очень важный момент, ведь именно согласно ему, будут выполняться все работы. При составлении стоит учитывать площадь будущего помещения, возможную нагрузку (учитывается уровень осадков и сила ветров в регионе), высоту мансардного этажа двухскатной крыши, площадь фронтона. Для создания проекта лучше всего обратиться к профессионалам, которые легко смогут учесть все особенности вашего дома и местности. Также немаловажным фактором является ожидаемый внешний вид.
Расчет количества необходимого количества материалов. После того как вы составили проект, необходимо узнать, какое количество материала необходимо. Например, как рассчитать площадь фронтона двухскатной мансардной крыши. Для этого вам необходимо узнать следующие величины: ширина опорной стены, высота помещения в самом высоком месте, высота стены под фронтоном. После чего вам останется посчитать площадь двух треугольников и прямоугольника и сложить все вместе.
Подбор материалов. Не старайтесь экономить на качестве, так как кровля вашего дома – это защита от природных осадков, а будущее помещение будет жилым и его ремонт может оказаться намного дороже, чем сэкономленные средства.
Просмотр обучающего видео. Если вы никогда не выполняли такой работы, то вам обязательно необходимо ознакомиться с видео уроками и различными инструкциями.
Важно! Постарайтесь ознакомиться с максимально большим количеством видео, но выбирайте наиболее подходящее. Старайтесь, чтобы ваши конструкции были выполнены по одному принципу.
Монтаж изолирующих материалов и подложки на пол чердака. Внимательно читайте инструкции по применению материала, потому что, это будет влиять на теплоту вашего дома и затраты на его отопление.
Установка опор. Схема стропильной системы двускатной мансардной крыши представляет собой сочетание продольных и поперечных брусьев из твердых пород древесины. Относитесь с ответственностью к этапу, поскольку малейшее ослабление конструкции может привести к ее разрушению. Замена опор без разбора всей конструкции практически невозможна.
Укладка изоляционных материалов. После того как стропильная система мансардной двухскатной крыши будет завершена, необходимо проложить слои паро- и гидроизоляции, с таким расчетом, чтобы «точка росы» была снаружи.
Установка наружного покрытия. Очень важный момент, так как именно этот слой будет первым препятствием для погоды. Не экономьте на перекрытии слоев материала, строго соблюдайте все рекомендации производителей. Если вы собираетесь делать жилой этаж, то можете сразу и не обнаружить протечку воды, что приведет к серьезным осложнениям и дополнительным затратам.

Обратите внимание! Для того чтобы ваше чердачное помещение было правильно выполнено, стоит обратиться за советами к профессиональным строителям или почерпнуть информацию из сети интернет.

Теперь вы знаете как построить двухскатную мансардную крышу самостоятельно, но как сделать правильный выбор конструкции? Внимательно просмотрите чертежи двухскатной мансардной крыши перед тем, как начать строительство, это позволит вам избежать многих проблем при строительстве.

Как правильно выбрать схему мансардной крыши

Для того чтобы правильно выбрать тип конструкции стоит учитывать несколько факторов:

величину и вес конструкции. Не каждый дом способен выдержать большой вес второго этажа, потому будьте очень осторожны и внимательно изучите технические документы вашего дома. Величина конструкции зависит от возможных нагрузок. Если для региона характерны серьезные ветра, то высокая мансарда может не выдержать;
свои силы. Выполнить серьезную конструкцию без определенных навыков практически невозможно, поэтому выбирайте варианты попроще, если будете выполнять работу самостоятельно;
внешний вид. Простая и крепкая крыша всегда будет смотреться выгодно на любом доме. Вот некоторые примеры двускатных мансардных крыш

Несмотря на свою простоту, кровли смотрятся очень красиво, потому не думайте, что сложная конструкция будет смотреться выгоднее.

Учитывая все эти факторы, определитесь с выбором.

Оформление мансардного помещения

Внешний вид верхнего этажа полностью зависит от общего вида дома, потому старайтесь выдержать единый стиль, чтобы новостройка четко вписалась в общий вид конструкции. Дома с двускатной мансардной крышей, фото которых представлены ниже, это разные примеры оформления внешнего вида

Дома совершенно разные, но оба смотрятся очень красиво и интересно.

Внутреннее оформление полностью зависит от назначения помещения. Не бойтесь использовать неординарные приемы и геометрические решения. Наклонные стены дадут массу возможностей, чтобы сделать комнату нескучной и оригинальной. Также помните важный момент, что наклонные стены создают интересный эффект, если вы лежите и смотрите на потолок. Обыграйте этот момент. Расположите различные декоративные элементы. Также возможно использовать большой центральный светильник, поскольку высота потолка достаточна для него.

Не бойтесь экспериментировать, будьте оригинальны, и вы скоро заметите, что, несмотря на свою, может быть, небольшую площадь, комната станет самым любым местом в вашем доме.

Также на мансардном этаже вполне, можно организовать оранжерею или библиотеку. Удаленность и хорошая изоляция комнаты, делает ее идеальным вариантом для отдыха.

Двухскатная мансардная крыша своими руками, фото

Мансарда – это чердачное помещение, предназначенное для жилья или хранения домашней утвари. В отличие от плоской кровли в многоэтажных жилых домах, мансардная крыша бывает двускатной и многоскатной. Для строительства коттеджей, в соотношении цена – качество, наилучшим вариантом является двухскатная крыша. Коттедж, при строительстве которого использовалась технология мансардной кровли

Общее описание

Мансардная кровля – это деревянная конструкция в форме треугольника или многоугольника. Она состоит из стропил и стропильных балок. Сверху она закрывается «пирогом» из утеплителя, паро- и гидроизоляции. Стропильные ноги держат всю массу кровли. Стропильная балка выступает в роли дополнительной связи и опоры.

Крайние пары стропил образуют фронтон. Он бывает треугольной и трапециевидной формы, которая зависит от типа мансардной конструкции. Внутри располагается жилое помещение с прямыми или ломаными стенами.

Основные достоинства и недостатки

У любой строительной конструкции есть характерные положительные и отрицательные свойства. Знание этих особенностей поможет при выборе кровельной системы.

Достоинства

Сроки изготовления и монтажа. Двускатная система давно изучена, составлены подробные пошаговые инструкции по ее проектированию и строительству. Поэтому работы можно провести своими руками, за короткий промежуток времени.
Высокий уровень защиты внутренних помещений от снега и дождя. Все элементы кровли располагаются под определенным углом. Это делает невозможным образование на поверхности крыши снежных шапок и маленьких водяных луж.
Высокий уровень защиты стыков между стеной и кровлей от ветра. Концы двускатной кровли нависают над стенами, тем самым защищая стыки от продувания ветром.
Увеличение общего жилого пространства. Мансардные помещения подходят для создания дополнительных спален, гардеробов или игровых комнат для детей.

Наглядный пример полноценного жилого помещения в мансардной крыше

Стоимость. Материалы для возведения двухскатной крыши можно найти в любом строительном магазине по приемлемым ценам.
Эстетическая красота. Двускатная мансардная крыша выглядит привлекательно. Она украсит любое жилое строение.

Недостатки

В некоторых случаях для строительства может потребоваться значительное количество материалов.
Если необходимо переоборудовать чердачное помещение в жилое, то потребуются дополнительные строительные материалы для усиления существующей конструкции.

Типы мансардных крыш

Основные виды мансардных крыш

Есть несколько конструктивных видов мансардных двухскатных крыш, которые могут различаться по форме скатов, быть симметричными или асимметричными, находиться на разных уровнях относительно земли.

По форме скатов различаются:

Двухскатная ровная мансардная крыша – это традиционная форма для малоэтажного строительства. Она представляет собой классический треугольник. Такую конструкцию легко монтировать и обслуживать. Она стоит недорого.

Классическая двухскатная крыша Схема расположения элементов у классической двухскатной крыши

Ровная мансардная крыша не всегда подходит для сооружения жилых помещений. Это связанно с её конструктивными особенностями.

Важно! Оптимальный наклон скатов 35°-40°. Такой угол даёт равномерное распределение нагрузок. При таком угле наклона невозможно создать полноценное мансардное помещение. Именно поэтому чаще используют скаты ломаной формы

Двускатная ломаная мансардная крыша. У неё каждый скат состоит из двух частей, скрепленных между собой под углом. Благодаря такому излому появляется возможность создать полноценное мансардное помещение. При одинаковом размере основания дома ломаная кровля позволяет получить на 40-50% больше полезного жилого пространства, чем при использовании традиционной двускатной.

Общий вид ломаной мансардной крыши

Для наглядности ломаную двухскатную систему можно разделить на три треугольника. Два прямоугольных треугольника составляют боковые скаты. Внешняя линия скатов будет их гипотенузой. Верхняя часть кровли состоит из одного равнобедренного треугольника, который ложится на два прямоугольных. Схема расположения несущих элементов в ломанной мансардной крыше

Важно! В боковых треугольниках ломаной мансардной системе используют только наслонные стропила. В верхнем треугольнике можно применять как наслонные, так и висячие.

По расположению различают:

Симметричные скаты – это классический вариант, где две половины крыши дома являются зеркальным отражением друг друга. В такой двухскатной системе используется максимальная площадь подкровельного пространства. Симметричная крыша выглядит органично. Такие дома рекомендуются поклонникам проверенной и надёжной классики.

Мансардная крыша с симметричным скатом

Асимметричные скаты – более смелый вариант. Линия конька не совпадает с центральной линией всего дома. Длины скатов могут сильно разниться. При таком устройстве кровли уменьшается плошать мансардного помещения. Дома с такой кровлей рекомендуются для поклонников современной несимметричной архитектуры.

Мансардная крыша с асимметричными скатами

Скаты, расположенные на разных уровнях

У них отсутствует конёк. Скаты на мансарде не соединяются между собой, а как бы нависают друг над другом. Дома с таким типом устройства кровли выглядят необычно и не получили широкого распространения в нашей стране. Общий вид дома со скатами на разном уровне

Вальмовые и полувальмовые кровли

Эти мансардные кровли образуют отдельный вид из-за того, что скаты у них располагаются не только по бокам, но полностью или частично заменяют собой фронтоны.

Вальмовые. Классический вариант из четырех скатов. Два основных боковых имеют трапециевидную форму. Вместо фронтонов – «вальмы». Все четыре ската опоясывают стены на одном уровне от земли.

Вальмовая крыша Конструкция вальмовой крыши

Полувальмовые. Их конструкция специально разработана для районов с повышенной ветровой нагрузкой. У этого типа самая сложная форма из всех двухскатных. Боковые скаты имеют форму многоугольника. Вальмы заканчиваются примерно на середине боковых скатов. Такой тип кровли подходит для создания полноценного жилого второго этажа.

Коттедж с полувальмовой мансардной кровлей

Важно! В некоторых справочниках вальмовые и полувальмовые кровельные конструкции называют четырёхскатными. Суть и принцип работы системы от этого не меняется.

Общие принципы устройства

Любая строительная конструкция состоит из скелета и оболочки. Кровельная или стропильная системы не являются исключением. От их прочностных и эксплуатационных характеристик зависит комфортное и безопасное проживание владельцев жилья, а также сроки безаварийной эксплуатации.

Скелет двухскатной мансардной крыши – это деревянная стропильная конструкция. Она должна соответствовать нескольким основным требованиям:

Прочность. Выдерживать вес снега и воды, а также ветровые и другие виды динамических нагрузок.
Лёгкость. Чем легче каркас, тем меньше себестоимость всего дома.
Функциональность. Стропила должны равномерно распределять нагрузку на несущие элементы не перегружая отдельные участки.

Покрытие двускатной кровли – это оболочка, которая защищает внутренние помещения от жары, холода, влаги, снега и ветра. Она должна соответствовать нескольким основным требованиям:

Лёгкость. Чем меньше вес кровельного покрытия, тем ниже нагрузка на стропильную систему. От этого зависит конечная стоимость всего строения.
Надёжность. Кровельное покрытие – это первый и главный рубеж на пути агрессивной внешней среды.
Эстетическая красота. Кровля– это один из самых видных элементов здания. На него в первую очередь обращают внимание.

Все стропильные конструкции кровли состоят из однотипных составных частей:

Основные конструктивные элементы двускатной мансардной кровли

Мауэрлат – это прямоугольный или квадратный деревянный брус. Он связывает между собой несущие стены и стропила, распределяя нагрузку по всему периметру здания. Мауэрлат укладывается вдоль стен и крепится с помощью анкеров или арматуры. Сверху на него устанавливаются стропила.
Стропильные ноги – основа кровельной системы. На них ложится вся нагрузка. Стропила изготавливаются из деревянного бруса квадратного или прямоугольного сечения. Одним концом они опираются на мауэрлат, а другим соединяются между собой. По способу крепления стропильные ноги бывают наслонные и висячие.
Коньковый брус – конструктивный элемент квадратного или круглого сечения. Он располагается сверху и на него опирается верхняя часть стропильных ног.

Эти три элемента составляют основу любой мансардной двухскатной кровли. Из них можно построить простую стропильную систему. Для более сложных сооружений существует ряд доборных элементов:

Подкос – это брус, который поддерживает стропила и устанавливается под углом к ним. Внизу подкос опирается на балку перекрытия.
Стойка – это брус, который служит для поддержки стропильной ноги. Она устанавливается под прямым углом к перекрытию.
Схватка – это брус, который соединяет два вертикальных несущих элемента. Его основная функция – гасить растягивающие усилия в больших стропильных системах.
Ригель – это брус, который дополнительно связывает между собой стропила. Он не дает им разъехаться.
Обрешётка – это брус, который является основанием для установки кровельного покрытия. Её изготавливают их досок и крепят с определенным шагом поперек стропил.

Количество и частота установки этих элементов зависят от проектной нагрузки на мансардную двухскатную кровлю. Надо помнить – чем больше элементов, тем дороже и тяжелее вся конструкция. Тем меньше места останется для мансардного жилого помещения. Поэтому прежде чем строить, надо всё внимательно просчитать, а лучше сделать полноценный строительный чертёж со всеми выкладками.

Двухскатная крыша своими руками, под углом над полумансардой

Двухскатная крыша– самая распространенная и горячо любимая соотечественниками конструкция. Она прекрасно сочетается с нашими ландшафтными данными, при идеальном исполнении безупречно защищает владельцев от всех возможных погодных невзгод. В двухскатном семействе множество разновидностей, сооружаемых над деревянными и каменными коробками. Их строители придерживаются общих технологических принципов. Однако в зависимости от материала стен и проектной специфики здания ряд отличий все же имеется. Ярким примером является обустройство домов с полумансардами. Если решено, что сооружаться будет двухскатная крыша своими руками над подобным объектом, с особенностями строительства следует в подробностях ознакомиться.

Двухскатная крыша для дома с фронтонами

Для сооружения крыш с двумя скатами есть огромное количество разнообразных решений. Возводят их над квадратными и прямоугольными коробками разной этажности, устраивают с чердаками и без чердаков.

Двускатная технология применима в обустройстве домов с мансардами, если традиционный ломаный способ не устраивает владельцев по эстетическим, архитектурным или чисто техническим причинам. Чаще всего так поступают, если коробки строений сложены из кирпича или бетонных блоков, реже, если стопы строений брусовые или бревенчатые.

Как сделать двухскатную крышу над коробкой с фронтонами

При сооружении крыши «углом» над постройкой с половинчатой мансардой стенки коробки заменяют нижний ярус стропильных ног. Стропила в таких ситуациях опираются не на прогонные конструкции, характерные для мансардной методы, а прямо на стены через мауэрлат.

Фронтоны в подобных случаях принято возводить до строительства крыши и выкладывать целиком из одного материала. Частичная обшивка верхней части фронтонной стены смотрится некрасиво и редко употребляется даже с целью экономии.

Стропила двухскатных крыш для домов с фронтонами выполняют привычную для них работу:

Служат каркасом крыши, необходимым для формирования скатов.
Распределяют компоненты кровельного пирога.
Удерживают внутреннюю обшивку потолка и верхней части стен мансарды.

Несмотря на факт участия в обустройстве мансарды, стропильные системы коробок с фронтонами не относятся к разряду ломаных. Чердак как таковой они не формируют, на основании чего не входят в категорию чердачных. Следовательно, устраиваются простейшими способами без потолочных балок.

Наличие фронтонов позволяет сократить немалую часть элементов, обеспечивающих жесткость конструкции. Они предотвращают смещение конструктивных составляющих и гарантируют статичность. К тому же сами фронтоны нередко служат компонентами стропильной системы.

Как построить двухскатную крышу для дома с полумансардой

В другой статье мы уже выяснили, что в обустройстве строений с цельными фронтонами применяются стандартные технологии сооружения двухскатных крыш, т.е. висячая и наслонная схемы устройства стропильных систем.

Выбор схемы напрямую связан с архитектурным решением основной части дома:

Если имеется возможность установить коньковый прогон для опирания верхнего края стропилин, они сооружаются согласно наслонной методике.
Если коньковый прогон установить невозможно, стропильные ноги сооружаются висячим способом.

Установка прогона позволяет существенно разгрузить стропильную систему, потому наслонная схема предпочитается в строительстве малоэтажных домов. В традиционных стропильных каркасах прогон опирают на предназначенную для него конструкцию, которая устанавливается на внутреннюю несущую стенку дома или на ряд опорных столбов.

Разновидности стропильных систем в устройстве двускатных крыш

Однако прогонные конструкции и столбы, расположенные внутри постройки, ощутимо мешают в обустройстве полезного пространства: сокращают площадь помещений и под крышей, и в пределах основной части здания. Вот тут-то и проявляются преимущества коробки с фронтонами – они вполне пригодны в качестве надежных опор под прогон, заменяющих громоздкие опорные сооружения.

Прогон, по сути, мощная балка, проложенная от одной вершины двухскатной крыши к другой. Балка может быть сшита из доски, выполнена из клееного бруса или бревна, скошенного на два или четыре канта. Найти материал для прогона более 6м довольно проблематично. Да и цельнодеревянные длинномерные прогоны устанавливать неразумно, т.к. они под весом будут значительно прогибаться. В таких случаях под прогон монтируют разгружающую шпренгельную ферму, а балку разделяют на два отрезка.

читать статью:

Кроме неудобств с устройством длинных прогонов наслонная технология заставляет задуматься о транспортировке увесистой балки к месту установки и крепления. Для тех, кто думает, как сделать двухскатную крышу так, чтобы вышло недорого, перемещение цельного бруса или бревна на крышу без тяжелой строительной техники станет серьезной проблемой. Если решения у проблемы не находится, оптимальный выбор – висячая технология с устройством стропильных ферм прямо на объекте.

Висячий метод не связан с необходимостью установки конькового прогона, но и не отвергает напрочь его использование как элемента соединения отдельных составляющих в единую систему. Стропильные конструкции висячей категории сооружают преимущественно при перекрытии небольших пролетов. В ряде случаев это единственный выбор из-за невозможности установить дополнительную опору под длинномерный прогон.

Как построить двухскатную крышу углом над полумансардой

Подробности строительства крыш углом

Будем считать, что с выбором наслонного или висячего метода сооружения двухскатной крыши углом над домом с каменными фронтонами, самостоятельные строители определились. Тогда следует ознакомиться с одинаковыми для обеих технологий этапами работ.

Вместо привычной мауэрлатной обвязки на стены постройки с фронтонами укладывается два параллельных бруса. Монтируются они заподлицо с внутренней вертикальной поверхностью. К кирпичным стенам брусья мауэрлата крепятся либо анкерными болтами, либо скобами к пробкам их древесины, заложенным при возведении стен. Мауэрлат на бетонных коробках фиксируют через заранее залитый армированный бетонный пояс.

Как сделать мауэрлат двускатной крыши и прикрепить к нему стропила

В качестве покрытия крыш над домами с фронтонами используют все виды материалов, применяемых в обустройстве скатных конструкций с соответствующими типами обрешетки. Выбор кровли определяют личные предпочтения владельцев и угол наклона основных элементов крыши. Для отделки крутых скатов приемлем штучный материал, для пологих скатов крупнолистовые и рулонные покрытия.

Вариант #1 — сооружение по наслонной схеме

Основная задача реализации наслонной схемы строительства крыши над коробкой с фронтонами заключается в установке конькового прогона, который может быть:

Замурованным во фронтонные стенки. Торцы прогона укладываются в созданные специально под них ниши на деревянные подкладки. С обоих краев балка отесывается под углом 60º и окутывается рубероидом или подобным гидроизоляционным представителем. Между материалом стены и деревянной подкладкой аналогично должна быть гидроизоляционная прослойка. Отесанные торцы балки не нужно ничем обертывать, чтобы обеспечить вентиляцию. Деревянным краям прогона в нишах запрещено лежать впритык со стенками, чтобы из-за разницы в теплотехнике материалов не появился конденсат с последующим гниением древесины.
Пропущенным через стены. Прогон укладывается в сквозные отверстия, устроенные в стенах. По аналогии древесину от материала стены обязана отделять водоотталкивающая прослойка. Сначала настилается гидроизоляция, затем устанавливается деревянная подкладка, сверху которой располагается прогон, обернутый в месте пересечения стены гидроизоляцией.

читать статью:

Второй вариант с пропущенным через стенки коньковым прогоном считается предпочтительным в отношении распределения напряжений. Находящиеся снаружи коробки края балки работают как консоли, стремящиеся выгнуть балку вверх. Действующая на прогон в пределах пролета нагрузка старается прогнуть его вниз.

Направленные в противоположные стороны силы компенсируются, в результате пропущенный через стенки прогон практически не провисает и не деформируется. Второй внушительный плюс: выпуски балки за контур постройки самопроизвольно создают свес кровли. Хотя в первом варианте свес достаточно просто формируется путем выноса краев обрешетки за периметр коробки.

Как построить двускатную крышу наслонного типа над домом с фронтонами

Для изготовления прогонов и с последующим встраиванием в стены, и с пересечением их лучше использовать бревно. В нем сохранена структура волокон. Потому и несущая способность выше, чем у клееного бруса или собранной из доски балки.

Высоту установки прогона выбирают согласно архитектурным особенностям крыши. Чаще всего на мансардных объектах располагают в 2,2-2,5м от запланированной линии пола над перекрытием первого этажа.

Как правильно сделать двухскатную крышу своими руками над полумансардой

Применение наслонной технологии заставляет обращать пристальное внимание на стены, предназначенные служить опорой для прогона. Особенно, если под нишей или сквозным отверстием располагается окно. Над оконным проемом независимо от его размера необходимо устроить не менее 6 рядов кладки с армирующей сеткой. Над проемами в бетонных стенах должны быть ж/б перемычки.

Как грамотно сделать двухскатную крышу для дома с каменными фронтонами

Вариант #2 — устройство крыши висячим методом

Согласно висячей схеме сооружения крыши с двумя скатами стропильные ноги ее каркаса опираются исключительно на стены строения. В простейших висячих конструкциях коньковый прогон вообще не присутствует, но в более ответственных системах может быть использован в качестве направляющей для верха стропильных ног. Т.к. он выполняет функцию вспомогательного элемента, никаких опорных конструкций не предусмотрено. Фронтоны тоже не играют опорной роли: коньковая балка прикрепляется к ним, но не передает нагрузку от веса кровли.

Ввиду того, что крыша сооружается над половинчатой мансардой с частично возведенными стенками, затяжки переносятся выше – на уровень потолочных балок. Путем установки затяжек частично компенсируется распор, передаваемый нижними пятками стропильных ног стенам через мауэрлат. Однако при превышении нагрузки на кровельную систему на мауэрлат все равно будут действовать распирающие силы, выталкивающие брусья за пределы постройки. Потому при сооружении висячих стропильных систем для полумансард крепеж мауэрлата устанавливают чаще и дублируют анкера металлическими пластинами.

Устройство утепления двухскатной крыши частного дома с фронтонами

Рассмотрим пример устройства крыши по висячим стропильным фермам. Угол установки стропильных ног, формирующих каркас скатов, 40º. Крыша сооружается без утепления, но при желании между стропилами можно уложить теплоизоляционные плиты или маты. Шаг установки стропилин для теплых крыш определяет ширина элементов утеплителя. В рассматриваемом случае он вполне подходящий, равен 60см.

Для изготовления стропилин запасемся доской 50×200мм. Аналогичный материал подойдет для устройства прогона, т.к. ощутимой нагрузки он испытывать не будет. Мауэрлат сделаем из бруса 100×200мм.

Сооружение двухскатной крыши углом над коробкой с фронтонами

Первый этап работ по устройству стропильного каркаса двухскатной крыши по висячей технологии проведем следующим образом:

Изготовим шаблон нижнего узла для крепления висячей стропильной ноги. Произвольный обрезок доски с сечением материала, заготовленного для производства стропилин, прикладываем к мауэрлату под углом, соответствующим углу наклона скатов. Ориентируемся на уклон фронтона, в нашем случае он составляет 40º. Чертим на обрезке вертикали и горизонтали так, чтобы с внутренней стороны получился «зуб» длинной 5см. Очерченные направления проверяем уровнем, затем по полученным линиям делаем запилы.
С помощью изготовленного шаблона найдем и отметим точки крепления конькового прогона, выполняющего вспомогательную функцию в нашем примере. Устанавливаем отрезок с запилами на мауэрлат и очерчиваем горизонтальную линию от основания выпиленного нами «зуба» до фронтона. От полученной на фронтоне точки вверх проводим вертикаль. Измеряем вертикальный отрезок, очерченный по фронтону. В примере он составляет 18см.
Полученное расстояние нужно перенести в верхнюю часть фронтона. На эти 18см опустится нижняя грань коньковой доски. Не забываем, что откладываются они не от самой вершины. Для точности необходимо в вершине начертить равносторонний треугольник, основание которого будет равно ширине доски.

читать статью:

От нижних углов условного треугольника откладываем вертикальные отрезки длиной по 18см. По полученным точкам вычерчиваем прямоугольник для установки кронштейна под коньковый прогон. Крепим кронштейны, не забывая перед фиксацией проверять направления отвесом и уровнем.
Измеряем расстояние между низом прямоугольника и линией пола мансарды. Оно необходимо для изготовления временных опор.
Монтируем временные стойки на уложенную на пол мансарды такую же временную доску. Для удобства опоры фиксируем вспомогательными укосинами. Расстояние между опорами примерно 3м.
Устанавливаем коньковый прогон на опоры так, чтобы торцы его закрепились в кронштейнах.

Устройство прогона облегчит работы в дальнейшем, ведь опираться верхом стропилины будут непосредственно на него. Временные опоры, укосины и своеобразный лежень по завершению строительства нужно будет демонтировать.

Стартовые этапы строительства двухскатной крыши углом

После возведения основы стропильного каркаса приступаем к сооружению висячих стропильных ферм:

Пользуясь шаблоном, очерчиваем и запиливаем нижний узел на будущей стропильной ноге.
Измеряем расстояние от края выпиленного зуба до нижней грани конькового прогона. На приложенных к описанию рисунках необходимые для измерения точки обозначены литерами А и В.
Измеренное расстояние откладываем от зуба на заготовке стропильной ноги и отмечаем точку. От нее чертим линию под углом 130º, получив ее сложением 90º и величины угла наклона скатов 40º.
Готовую стропилину устанавливаем на предназначенное ей место. К коньковому прогону крепим гвоздями или саморезами, к брусу металлическими уголками с усиливающей перемычкой или скобами.

читать статью:

Следуя опробованному на практике алгоритму, устанавливаем стропилины с обеих сторон скатной крыши. Народные технологии велят изначально монтировать крайние стропила и натягивать между ними шнурку ради ориентира. Затем по шнурке выставляется весь ряд стропилин. Верхушкам стропильных ног разрешено слегка возвышаться над коньковым прогоном. В подобном расположении ничего предосудительного и требующего переделки нет. Если смущает зазор, образованный между вершинами стропилин, его можно банально заполнить бруском.
От пола до стропильной фермы откладываем вверх 2,5м и отмечаем точки на каждой стропильной ноге.
Крепим по отмеченным точкам горизонтально доску того же сечения, что использовали в изготовлении стропильных ног. Фиксируем парой-тройкой гвоздей и стягиваем шпилькой Ø 12-14мм.

Стартовые этапы строительства двухскатной крыши углом

После установки положенного количества затяжек, соединяющих каждую пару стропилин, временные опоры и укосы убираем и приступаем к реализации третьего этапа работ – формированием карнизных и фронтонных свесов:

Из доски сечением 50×100мм изготовим кобылки, создающие карнизные свесы скатов. Длину кобылок рассчитываем так, чтобы приблизительно 50см их длины сбоку накладывалась на стропило, а с противоположной стороны оставалось свободных 40-50см для создания свеса запланированной ширины.
Прикладываем кобылку к стропилине. При необходимости, если кобылка не устанавливается в одной плоскости со стропильной ногой, отмечаем на мауэрлате место и делаем пропил. Врубку на кобылке делать не рекомендовано, т.к. она ослабит неширокий материал.
Устанавливаем кобылки, соблюдая уже проверенную методу. Сначала крепим крайние, между которыми натягиваем строительный шнур. Со стропилами стягиваем их парой шпилек, а чтобы не смещались и не раскачивались, фиксируем положение кобылок отрезком бруска, прикрученного саморезом к стене.
По шнурке отмечаем торцы кобылок и запиливаем их строго вертикально.
Выставляем кобылки на фронтоны, не забывая прокладывать гидроизоляцию между деревянными деталями крыши и кирпичной стеной. Шаг установки фронтонных кобылок 0,8-1,0м в зависимости от веса кровли.

В завершении периметр обшиваем ветровой доской, а снизу устанавливаем пояса под сайдинг.

Изготовление и крепление затяжек для висячих стропильных арок двухскатной крыши

По готовой стропильной системе стелется гидроизоляция и устраивается контробрешетка. Затем сплошная либо разреженная обрешетка в зависимости от типа покрытия, выбранного для обустройства крыши. Если запланирована укладка гибкой черепицы, обрешетка сооружается из ОСП-панелей в виде сплошного настила. Под металлочерепицу или профнастил обрешетку делают с шагом, рекомендованным производителем.

Монтаж кобылок и установка ветровой доски на двухскатную крышу

Ролик пополнит «копилку» полезных сведений мастеров, желающих своими руками построить простую двухскатную крышу — видео-сюжет в доступной наглядной форме знакомит с этапами процесса:

Варианты устройства крыш с двумя скатами для мансарды непросты, но чрезвычайно интересны. Главное в нелегком деле домашнего мастера – изучить и понять принципы сооружения. Овладев полезными знаниями, можно без опаски приступать к подтверждению их практикой. Результат у

Горячая ферменная конструкция Ферма крыши Алюминиевая ферменная рама рамы сцены

FAQ

Название продукта:
Ферма сцены из алюминиевого сплава

Материал:

Алюминиевый сплав 6061-T6 или 6082-T6, опционально

Сертификат безопасности:

Германия TUV аутентификация, ISO: 9001: 2008 аутентификация системы качества

Характеристики продукта:

1.легко установить
2. гибкость, для различных размеров и системы дизайна
3. отсутствие ржавчины, длительный срок службы
4. для открытых концертных площадок, стропильных систем выставочного стенда и т. д.
5. легко транспортировать

Размер фермы:

Название продукта	Тип	Размер по спецификации	Длина блока
Втулка Квадрат	250х250мм	0.5-4 м, дополнительно
	290×290 мм
	390×390 мм
	400×600 мм
	500×500 мм
	Треугольник	250×250 мм	0,5-4 м, дополнительно
		290×2

	Лестница	250×50 мм	0,5-4 м, опционально
		290×50 мм
		390×50 мм

У нас есть другие размеры 400 мм 600 мм 670 мм 1010 мм…

Принадлежности для подъемно-опускной системы фермы:

1. Основание с колесами (600x600x200 мм и 800x800x200 мм)

2. Опорные трубы (4 трубы, поддерживающие одну опору)

3. Блок гильз (зависит от размера балки) )

4. Верхняя часть (стальной материал или алюминий)

5. Ручной или электрический подъемник.

Процесс сотрудничества:

step1 Сообщите мне, что вы заинтересованы в нашей продукции.

Шаг 2.Обсудите спецификацию продуктов.

Шаг 3. При необходимости мы вышлем вам коммерческое предложение и стоимость доставки.

Шаг 4. Если все ок. Подтверждаем время доставки и адрес доставки.

Шаг 5. Мы отправим вам счет-проформу.

Шаг6. Вы вносите депозит и отправляете нам банковский чек.

Шаг 7. Мы организуем производство после получения банковского чека.

Step8. Мы делаем фотографии, чтобы подтвердить с вами, как только товар будет готов.

Шаг 9. Вы оплачиваете остаток и отправляете нам банковский чек.

Шаг 10. Мы доставляем товар экспедитору после получения баланса.

Шаг 11. Отправьте B / L вам, и вы можете привезти продукты у экспедитора.

Шаг 12. Мы будем отслеживать и обслуживать товар на регулярной основе.

Послепродажное обслуживание:

Мы создали безупречную систему обработки жалоб клиентов.
1. Наши клиенты при необходимости снимают фотографии дефектных товаров и отправляют их нам для справки.
2. Персонал начнет встречу, чтобы обсудить, что с ней не так.
3. Наконец, мы предлагаем выгодные решения в соответствии с отзывами клиентов о продуктах

Добро пожаловать, свяжитесь с нами в течение 24 часов

Простая установка для наружной стропильной кровельной системы

Простая установка стропильной кровельной системы на открытом воздухе

Детали алюминиевой фермы:

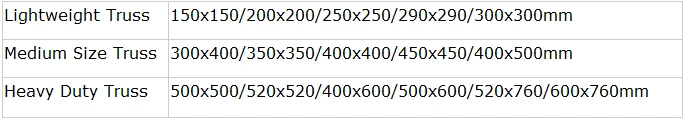

Материал фермы	Качественный алюминиевый сплав 6082-T6 (цокольная ферма) / 6061-T6 (винт / болтовая ферма)
Легкая ферма	100 * 100 мм; 200 * 200 мм;
Ферма средней нагрузки	289 * 289 мм; 290 * 290мм; 300 * 300 мм; 350 * 350 мм; 389 * 389 мм
	400 * 400 мм; 450 * 450мм; 400 * 600мм; 520 * 520 мм
Усиленная ферма	500 * 600 мм; 520 * 760мм; 600 * 760мм; 680 * 1010 мм

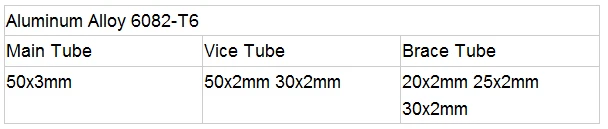

Толщина основной трубки	30 * 2 мм, 50 * 2 мм, 50 * 3 мм, 50 * 4 мм, 50 * 5 мм
Толщина тисков	25 * 2 мм, 30 * 2 мм, 50 * 2 мм, 50 * 3 мм
Толщина растяжки	20 * 2 мм, 25 * 2 мм, 30 * 2 мм
Соединение фермы	Патрубок или резьбовое соединение
Цвет	Серебристый или черный, синий, зеленый…
Форма фермы	Ферма лестничная, треугольная ферма, квадратная ферма, арочная ферма, Круглая ферма
Конструкция	Бесплатные начисления

Простая установка центробежной фермы обычного размера — 290×290 мм

Детали патрубка

Алюминиевая ферма

0007 Заводская
0007
Другое Применение стропильной системы крыши:
1.Выставка:
2. Свадьба:
3. Концерт:

4. Tradee Show
000
. Внутренняя деятельность

Преимущество алюминиевых ферм:
1. Сертификат TUV, конкурентоспособная цена
2. Опытные экспортные продажи, круглосуточное обслуживание
3.6 лет опытных сварщиков и инженеров
4. Новый продукт каждый год
5. 3 года гарантии качества
6. Услуги проектирования — Бесплатно
7. Возможны индивидуальные заказы

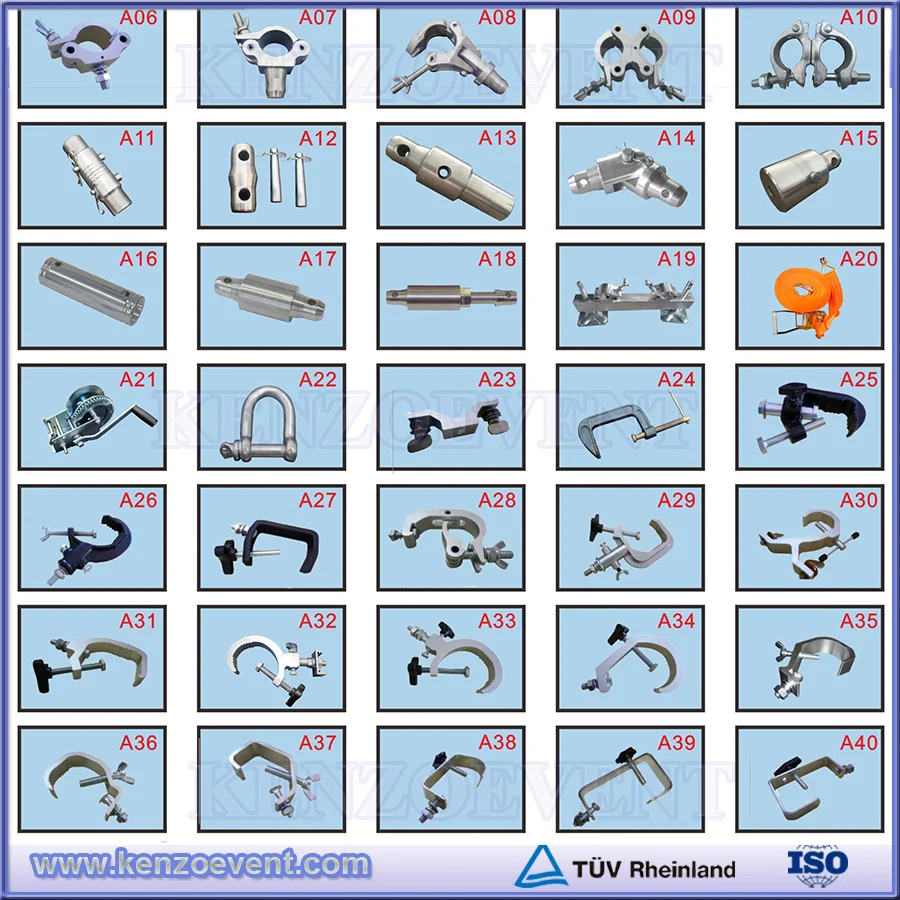

Аксессуары для алюминиевых ферм- -Corner & Multi Cube

Зажимы, шарнир, втулочный соединитель и т. Д …

Профессиональный чертеж от нашего Engnieer:

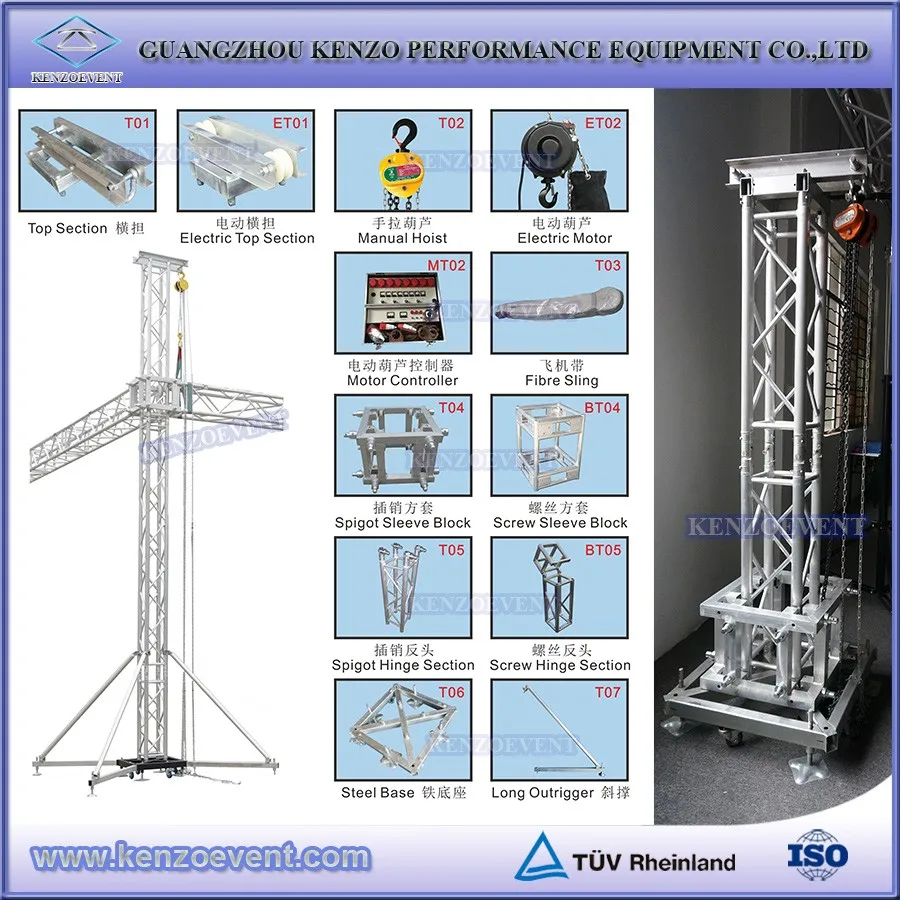

Башенная система для лифта:

Сертификат TUV

Контактная информация:
Тел .: +86 136000 1034 5618
E-mail:
Телефон: +86 136000 1034 5647 9905 ,w на kenzotruss.com
Skype и WhatsApp: +86136 1034 5647
http://kenzoevent.en.alibaba.com
,
Стропильная система для уличной сцены с крышей
Алюминиевая ферменная конструкция Этап фермы Освещение фермы Событие Ферменная конструкция:
Характеристика нашей фермы:
1. не ржавчина, огнестойкость, износостойкость, легкий вес, высокая грузоподъемность.
2. экологичность, переработка, хорошее украшение, многофункциональность.
3. Простота установки и снятия, транспортировки и складирования.
Высокая твердость 4,16 градусов, прочная структура.
Материал нашей фермы:

Другой размер нашей фермы для опции:

Другой проект фермы:

Вы хотите узнать больше о нашей ферме, пожалуйста, посетите www.kkmark.com
,
Алюминиевая ферма / стойки для фермы Dj Booth
Алюминиевая стропильная система желтого цвета на продажу

Алюминиевые фермы
*** Простота установки и разборки ***
Будьте в безопасности и обладайте высокой грузоподъемностью.
*** 6082-T6 алюминиевый материал
*** Легкое мобильное оборудование
*** Соединение с глобальной фермой
*** сварка гладкая
Спецификация алюминиевой фермы
Толщина: 2 мм, 3 мм, 4 мм
Размер фермы: 120 мм * 120 мм, 220 мм * 220 мм, 290 290 мм, 400 мм * 400 мм, 525 мм * 525 мм, 760 мм * 600 мм и т. Д.
Длина: 0,5 м, 1 м, 1,5 м, 2 м, 2,5 м, 3 м, 3,5 м, 4 м, 4,5 м, 5 м.
Форма фермы: слой, треугольник, квадрат, круг.
Размер проекта: можно настроить любой размер в зависимости от вашего мероприятия.
Использование: подвесной светодиодный экран, освещение и динамики, поддержка палатки, торговая выставка, выставка, представление,
реклама, торжество на открытом воздухе, показ мод и так далее;
Ключевое слово: ферма, алюминиевая ферма, сценическая ферма, алюминиевая квадратная ферма, алюминиевая поперечная ферма, алюминиевая круглая ферма,
алюминиевая переносная ферма ферма, осветительная ферма, ферма крыши, стропильная система, использованная алюминиевая ферма, втулка ферма, ферма на болтах,
мини ферма, концертная ферма, DJ ферма, ферма динамика, алюминиевая ферма rfoot, свадебная световая ферма Satge, арочная ферма.

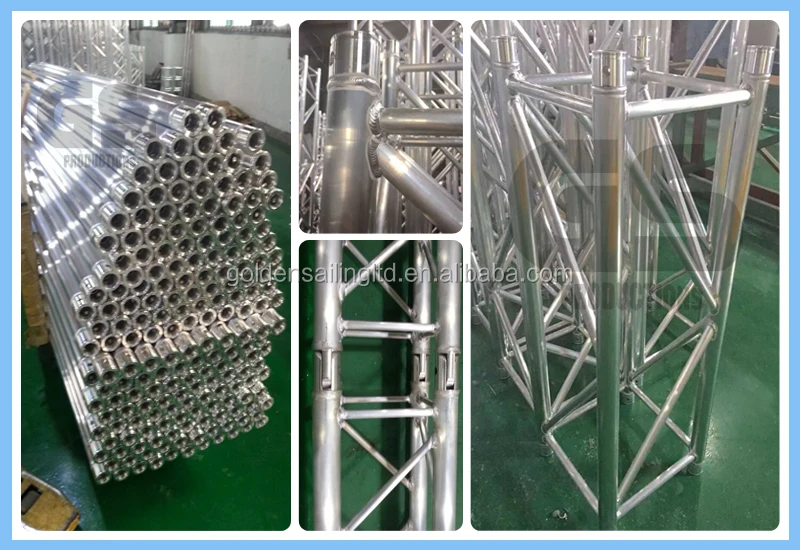

Детали алюминиевых ферм

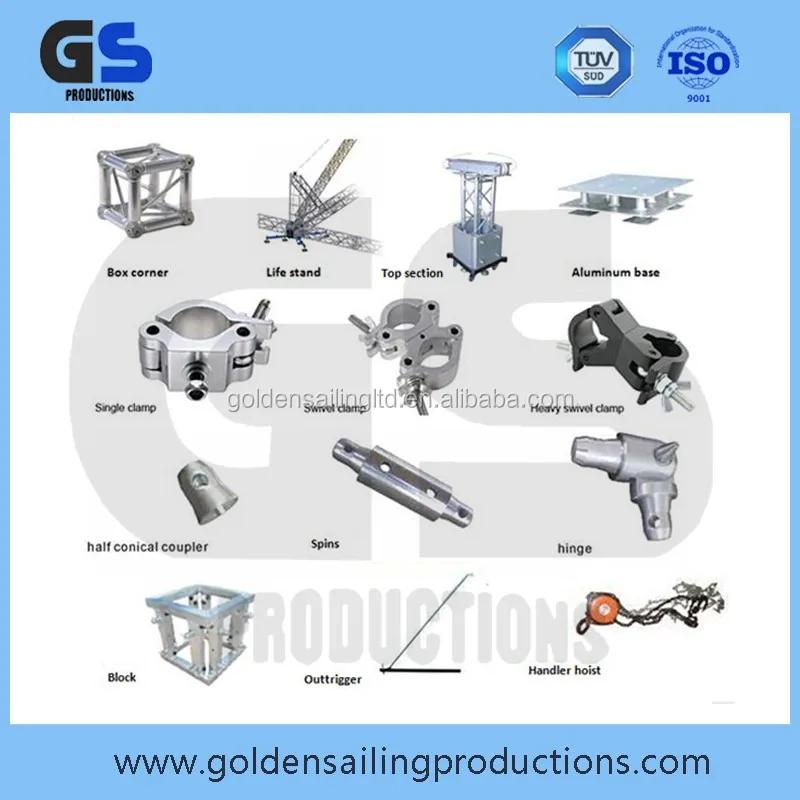

Алюминиевая форма фермы и аксессуары46
000
000
000
000

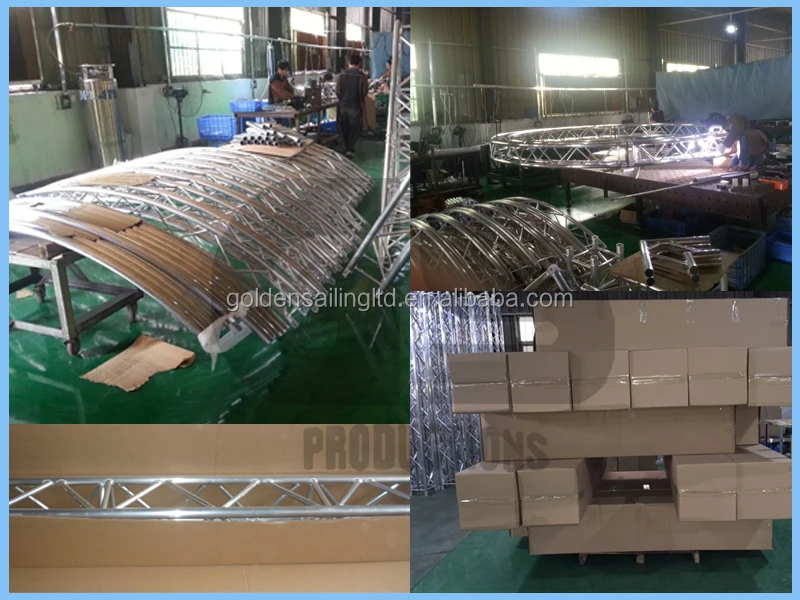

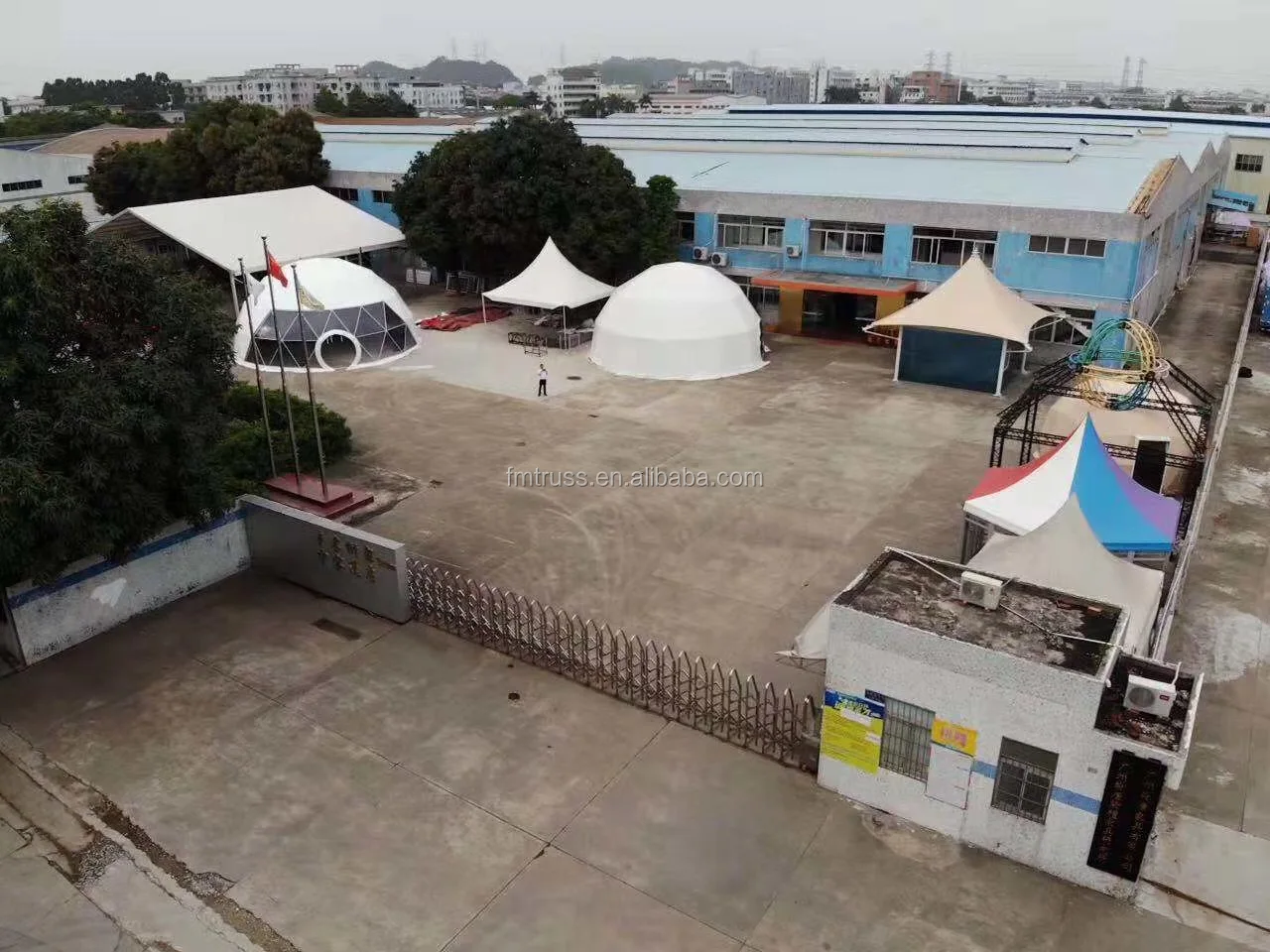

Наш завод алюминиевых ферм

Эффекты алюминиевых ферм
подробнее

Почему выбирают нас?
1.Гарантия конкурентоспособной цены и 100% проверка качества и быстрое время доставки
2. Мгновенная обратная связь для любого запроса
3. Гарантия качества 100% возвратная политика
4. Образец или пробный заказ приемлем. Поддержка смешанных заказов, быстрые сроки доставки, конкурентоспособные цены.
5. Относительные товары с сертификатами CE, FCC и Rosh.
,

РубрикаРазное

* Простота установки и разборки *
Будьте в безопасности и обладайте высокой грузоподъемностью.
*** 6082-T6 алюминиевый материал
*** Легкое мобильное оборудование
*** Соединение с глобальной фермой
*** сварка гладкая

Стропильная система мансардной крыши фото двухскатной: Стропильная система мансардной крыши — чертежи, виды, инструкция по монтажу

виды (висячая и наслонная), устройство крыши с мансардой + чертежи, схемы и фото

Виды стропильных систем для двухскатной крыши

Висячая система

Для небольших домов

Для мансардных крыш

Для больших домов

Наслонная система

Безраспорный каркас

Со схватками

С подкосами

С двумя опорами внутри помещения

Устройство стропил для мансардной крыши

<img decoding="async" src="/800/600/https/expert-dacha.pro/wp-content/uploads/2017/02/2_300x169.jpg" alt="2" />

Устройство стропил для чердачного помещения

Стропильная система двухскатной крыши: элементы

Узлы стропильной системы двухскатной крыши

<img decoding="async" src="/800/600/https/expert-dacha.pro/wp-content/uploads/2017/02/3_300x225.jpg" alt="3" />

Основные узлы конструкции:

Полезное видео

установка стропил, фото и как сделать правильно монтаж кровельной системы для дома пошагово, строительство мансарды и фронтона?

Особенности

Основные элементы:

Виды 2х скатной кровли

Разновидности стропил и их конструкция

План проектирования

Определение площади

Расчет сечения

Угол наклона ската

Расстояние между балками

Выбор материала

Необходимый инструмент

Как правильно сделать самому работы по строительству?

Крепление несущего устройства на стене пошагово

Мауэрлат

Стропильная система

Монтаж: пошаговая инструкция

Утепление

Сборка каркасного фронтона

Кровельное покрытие

Облицовка

Оформление свесов

Видео по теме статьи

Заключение

фото планировки, схем, а так же проект мансардной крыши и высота мансардного этажа

Особенности конструкции

Как сделать чердак на мансарде

Спальня на мансарде

Детская комната

Комната отдыха

Что нужно знать?

Заключение

Полезное видео

как сделать стропильную систему, чертежи стропил двухскатной мансарды с дополнительным скатом, монтаж, расчет, установка

Типы мансардных крыш

Порядок расчета стропил

Этапы обустройства мансардной крыши

Как сделать стропильную систему правильно

Устройство ломаной крыши мансарды по чертежам

Особенности обустройства мансардного этажа

Двухскатная мансардная крыша своими руками: фото, чертежи

Как устроена двухскатная мансардная крыша

Двухскатная мансардная крыша своими руками

Как правильно выбрать схему мансардной крыши

Оформление мансардного помещения

Двухскатная мансардная крыша своими руками, фото

Общее описание

Основные достоинства и недостатки

Достоинства

Недостатки

Типы мансардных крыш

По форме скатов различаются:

По расположению различают:

Скаты, расположенные на разных уровнях

Вальмовые и полувальмовые кровли

Общие принципы устройства

Основные конструктивные элементы двускатной мансардной кровли

Двухскатная крыша своими руками, под углом над полумансардой

Двухскатная крыша для дома с фронтонами

Выбор схемы напрямую связан с архитектурным решением основной части дома:
