Стропильная система мансардной крыши: чертежи конструкций

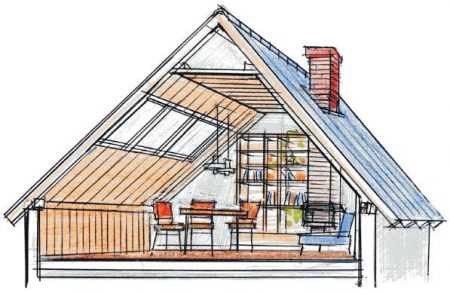

Стропильная система мансардной крыши



Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

Разновидности конструкций крыши, преимущества и недостатки

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

  1. Двухскатная. Самый простой способ монтажа конструкции — симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

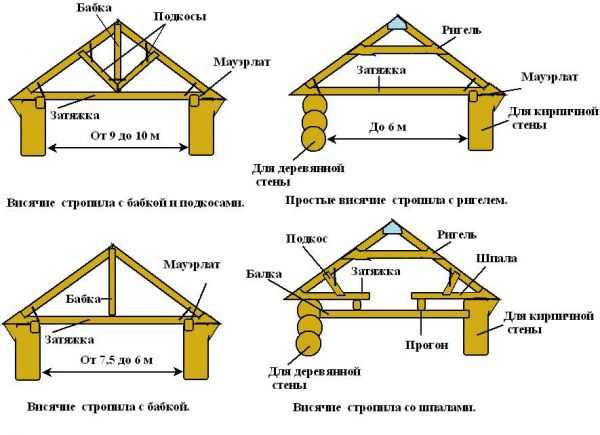

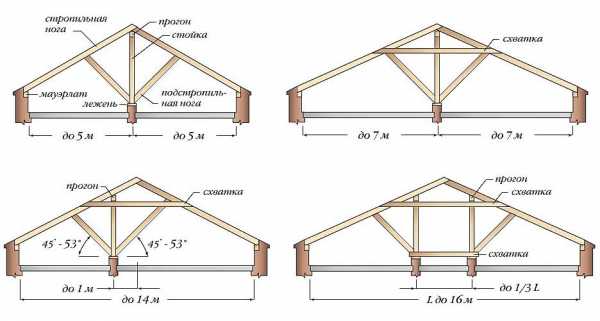

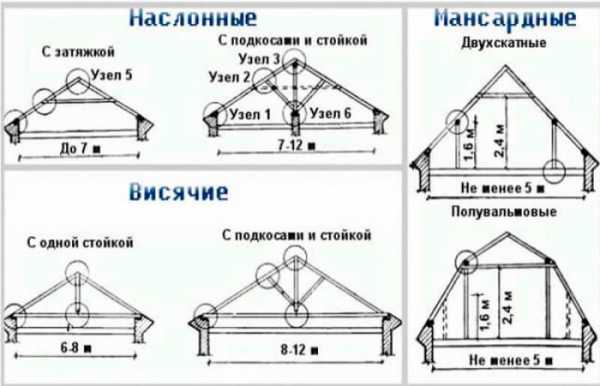

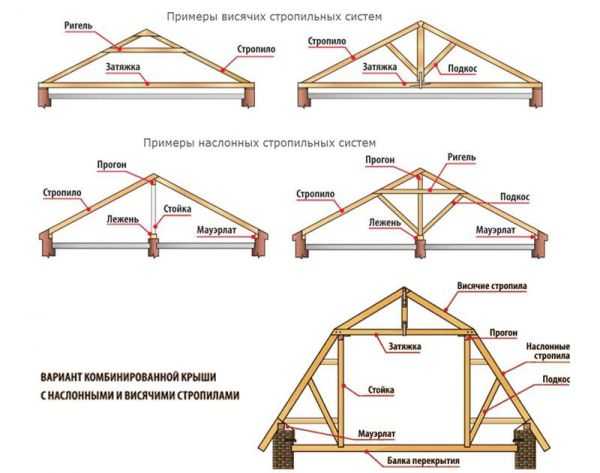

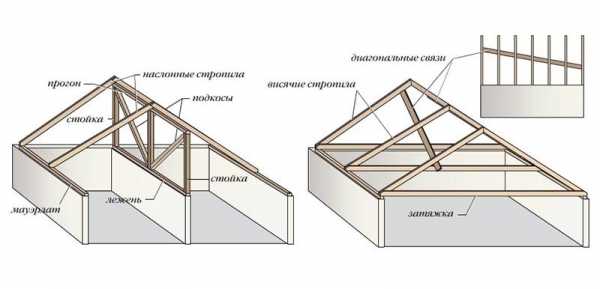

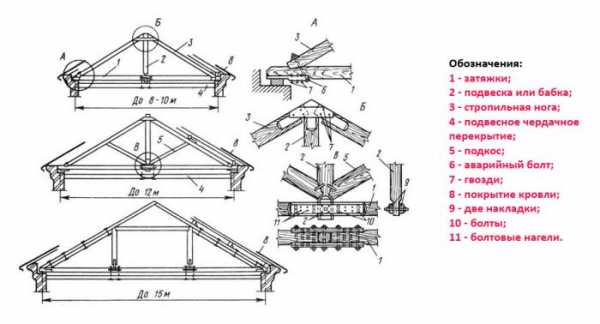

Виды двускатных стропильных конструкций



Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

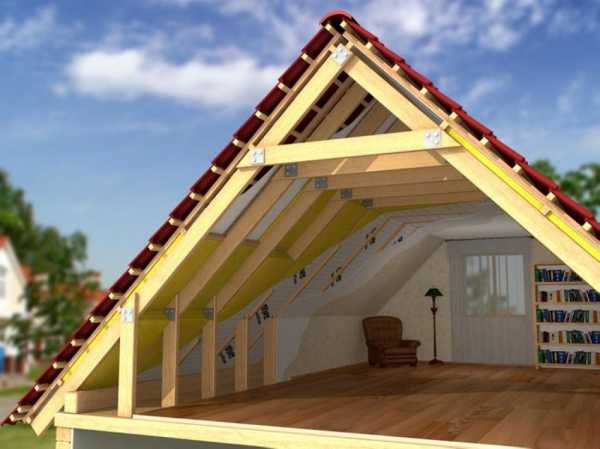

Конструкция двускатной мансардной крыши



Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

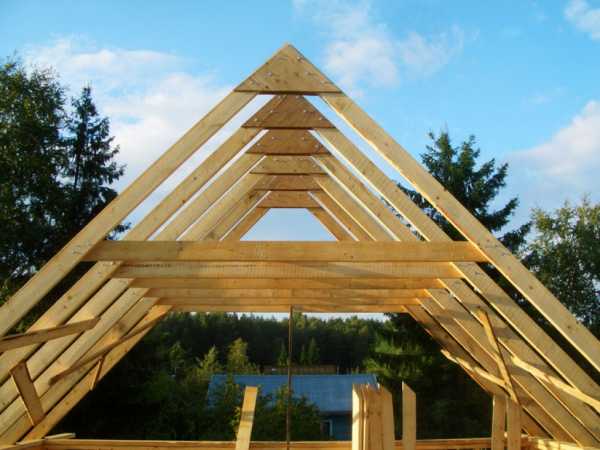

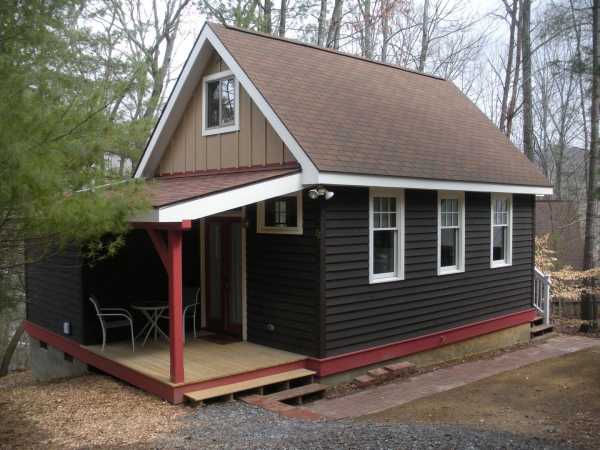

Двускатная крыша

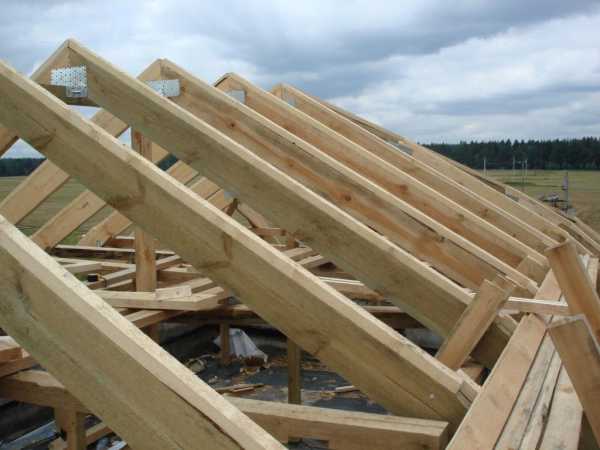

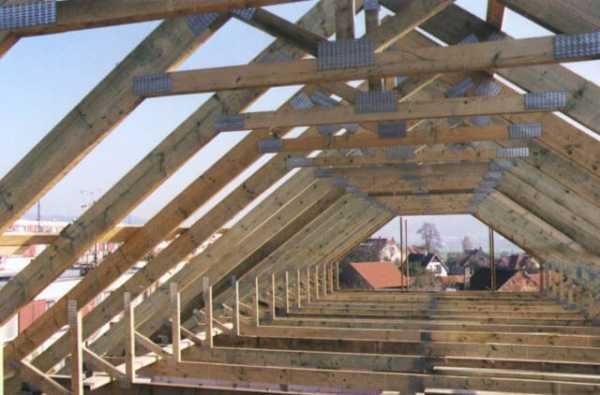

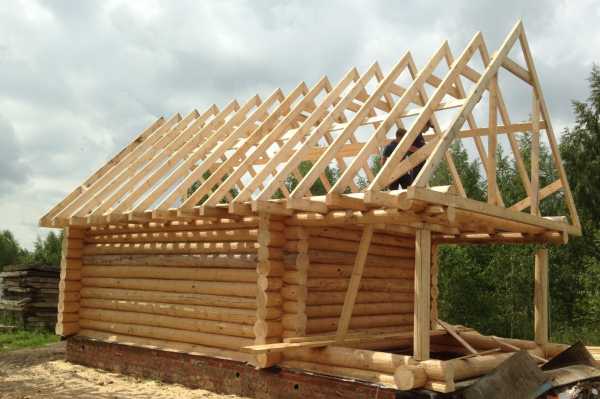

Установка стропильной системы двускатной крыши



  1. Трехскатная и четырехскатная. Имеет еще другое название — несимметричная, имеющая скаты разного наклона и длины.

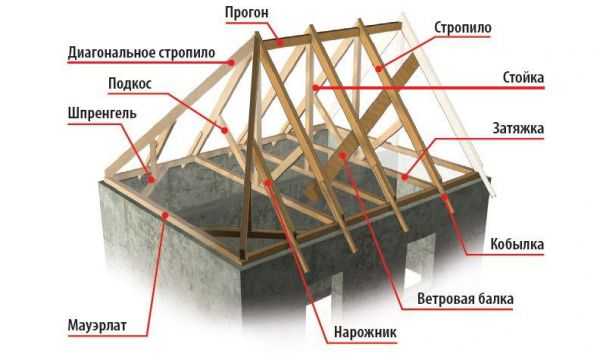

Стропильная система четырехскатной (шатровой) крыши



Преимуществом такой кровли является красивый дизайн и оригинальность.

Четырехскатная крыша одноэтажного дома



Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

Несимметричная крыша



  1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

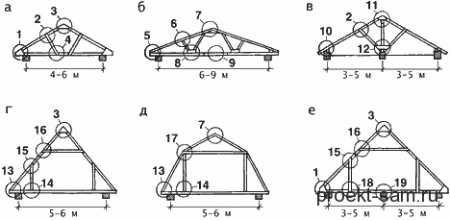

Схема устройства стропил ломаной крыши



Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, стропильная система ломаной мансардной крыши является наиболее экономичной.

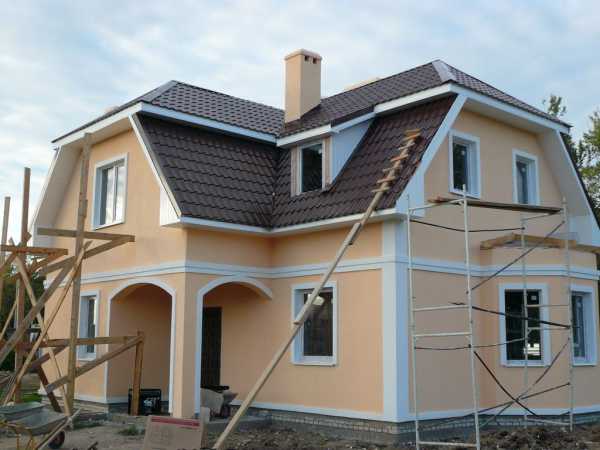

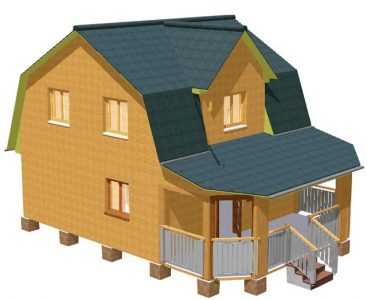

Мансардная ломаная крыша



  1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
  2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Схема стропильной системы вальмовой крыши



Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. Конструкция таких крыш более прочная.

Полувальмовая крыша



Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Вальмовая крыша



Проектирование стропильной системы для вальмовой крыши



Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

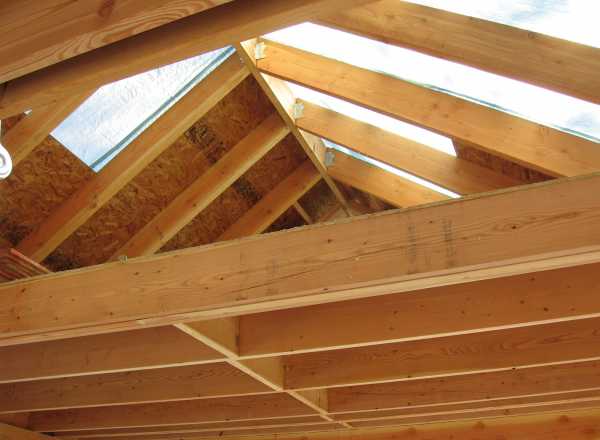

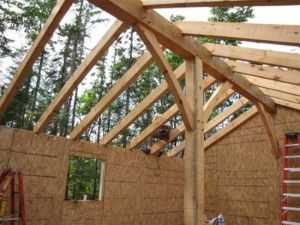

Деревянная стропильная система



Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

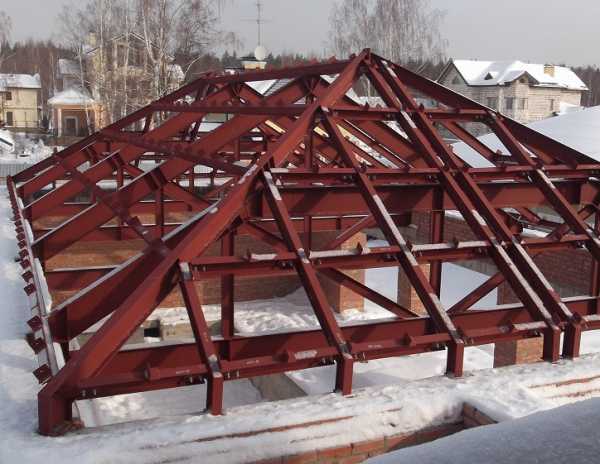

Стропильная система система из металла на болтовых соединениях

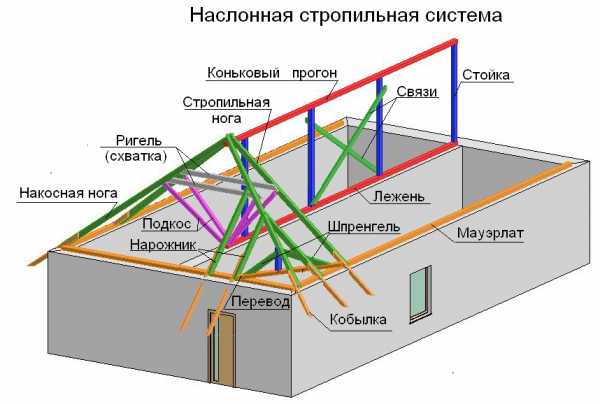

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Коммуникации стропильной системы



Конструкция состоит из следующих частей:

  1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
  2. Прогоны. Предназначены для соединения стропил.
  3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
  4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
  5. Конек. Место верхнего крепления скатов мансардной кровли.
  6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
  7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
  8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
  9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
  10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

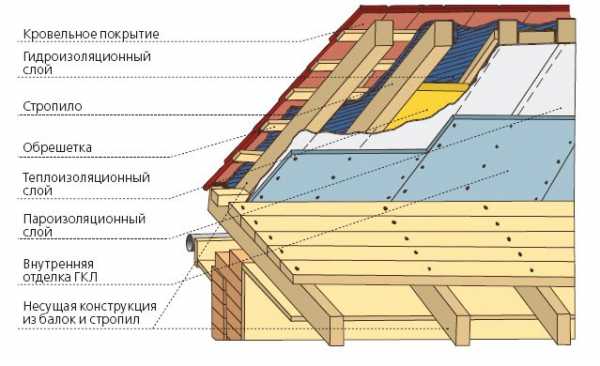

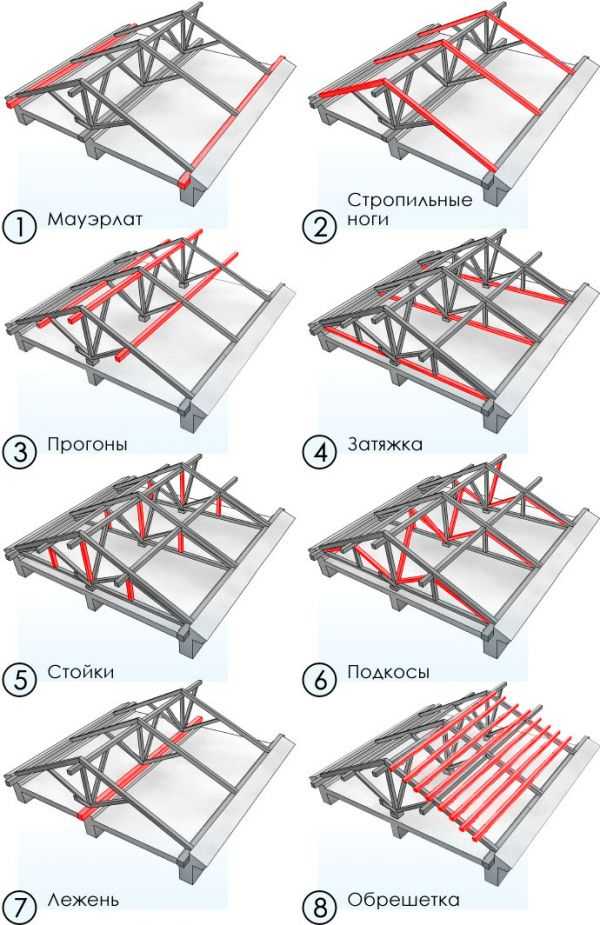

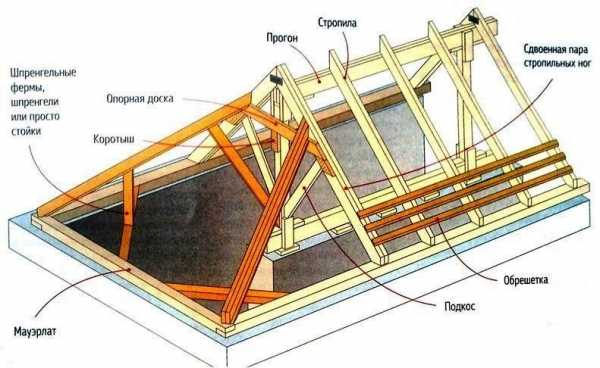

Основные элементы стропильной системы



Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник — по центру, равносторонний треугольник — вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

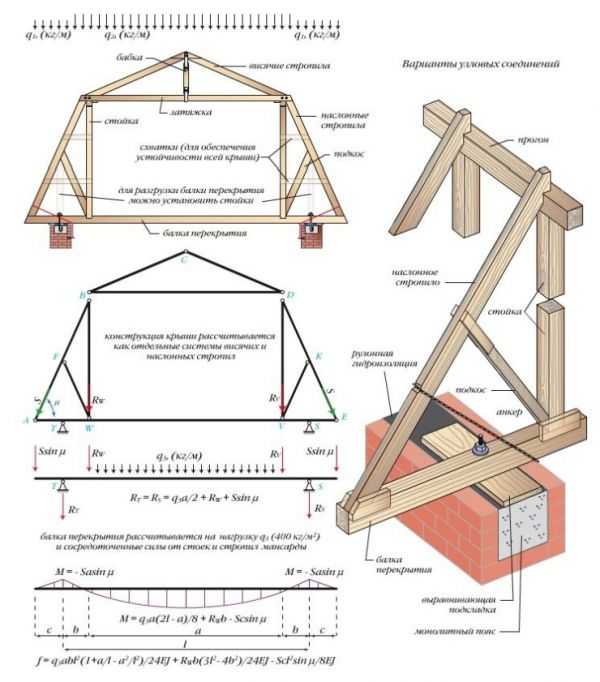

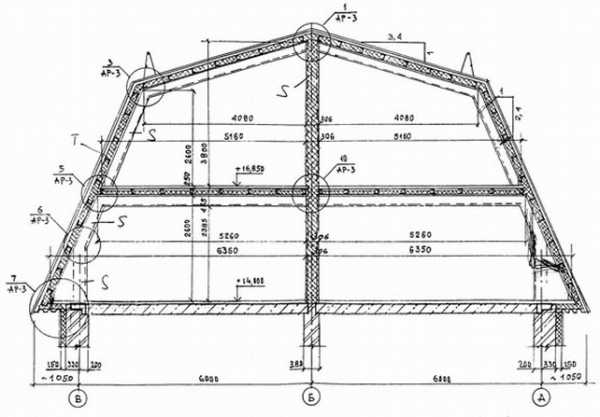

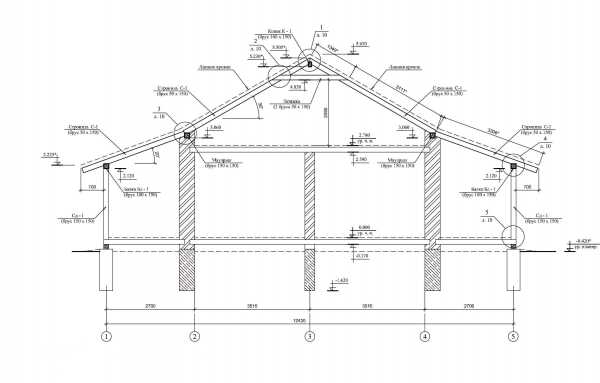

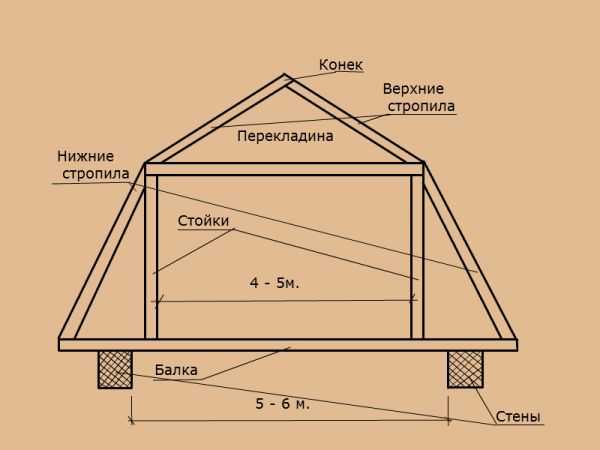

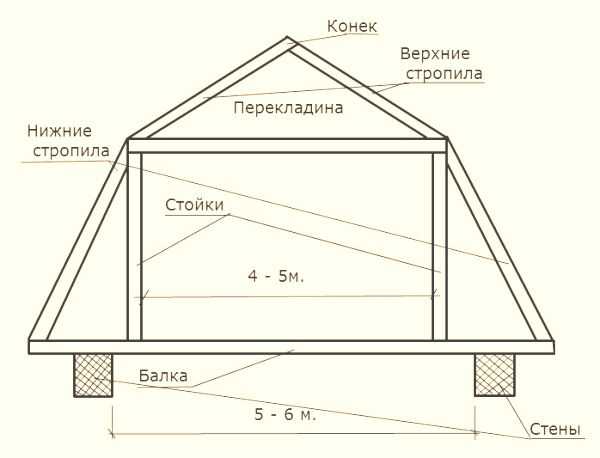

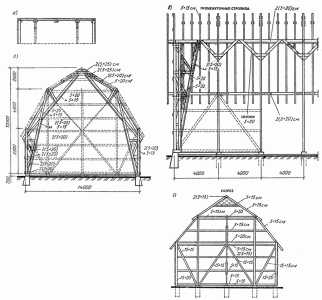

Чертеж ломаной мансардной крыши



Ломаная крыша рассчитывается по элементам:

  • расчет угла, под которым будет установлена кровля;
  • определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
  • вычисление размеров обрешетки;
  • расчет площадей скатов;
  • определение массы материалов, необходимых для кровли;
  • вычисление нагрузки и массы утеплителя;
  • установление необходимой дистанции между стропилами.

Важно!

Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов — для боковых стропил.

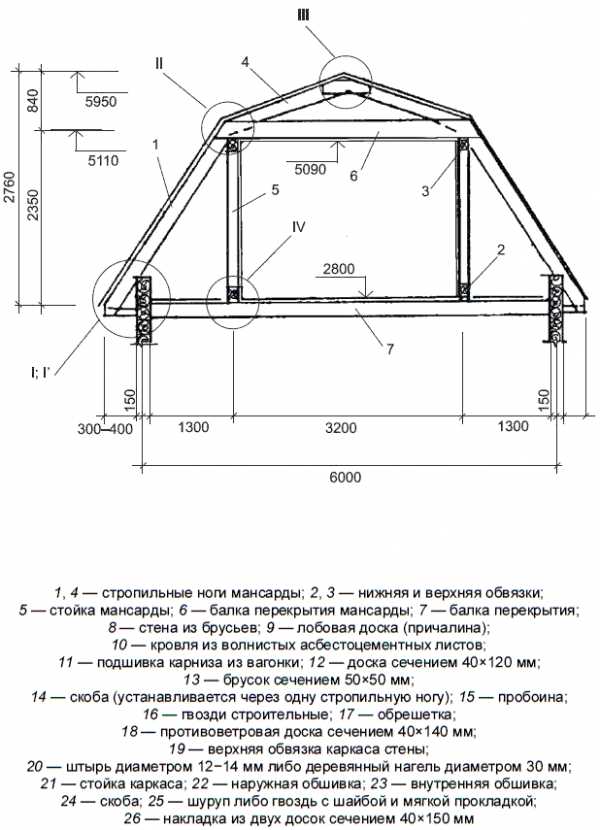

Конструктивная схема двускатной мансардной крыши



Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м — карниз крыши, 2.5 м — высота опоры, 60 градусов — угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Особенности монтажа стропильной системы для ломаной крыши



Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

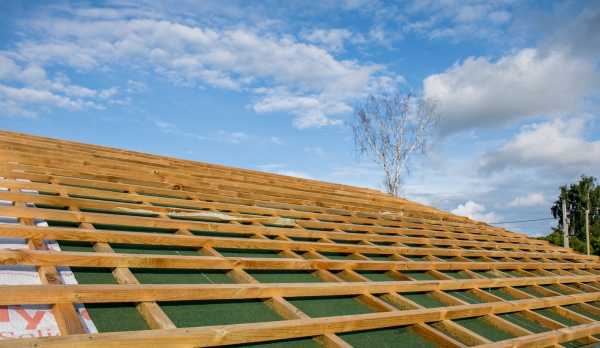

Виды обрешетки



Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

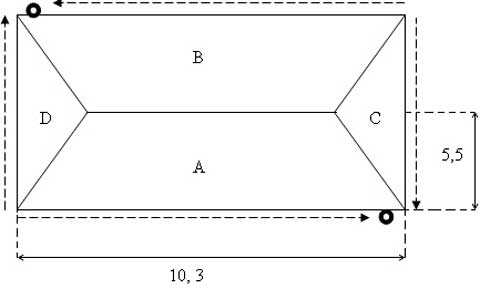

Расчет площади четырехскатной крыши

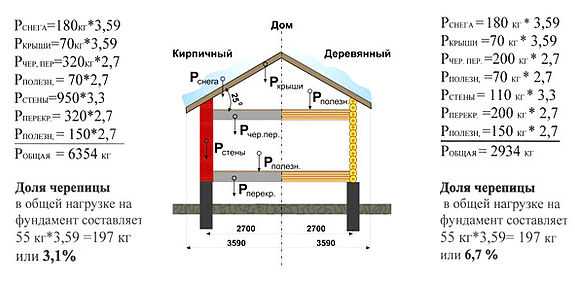

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер — от 11 до 14 кг, мягкая черепица — от 9 до 16 кг, оцинкованная жесть — от 3 до 6 кг, керамочерепица — от 50 до 70 кг.

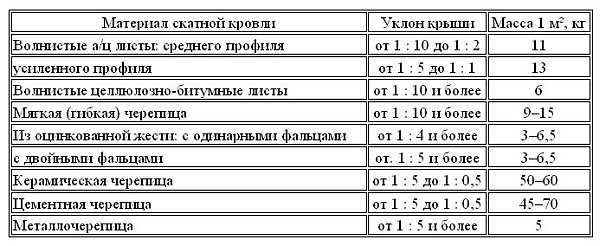

Таблица удельных нагрузок кровельных материалов



Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов — 1.025, от 60 градусов и выше — отсутствует.

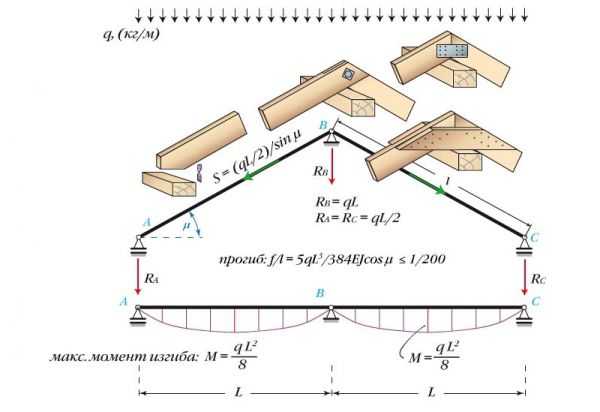

Нагрузка на 1 п.м. стропильной ноги



Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

  • для керамочерепицы, шифера, ондулина — 80 см;
  • для металлочерепицы — 60 см;
  • для профнастила — 90 см.

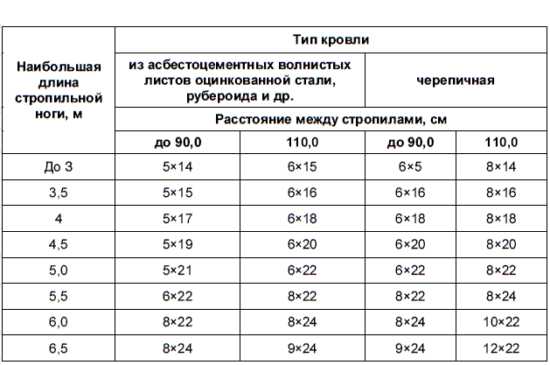

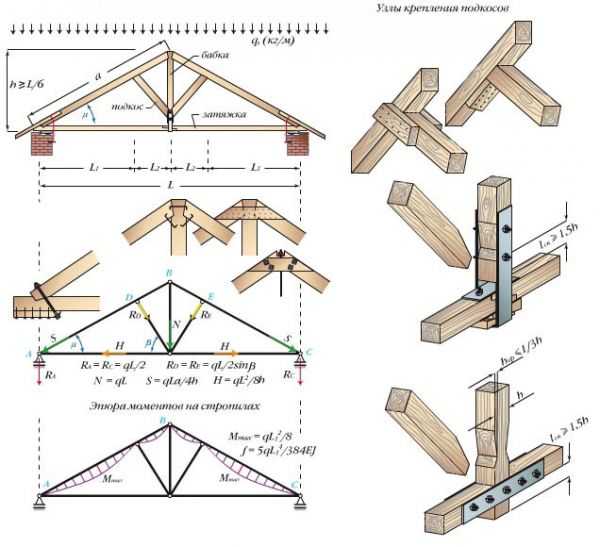

Подбор сечений стропил



Двускатная мансардная крыша



lestnitsygid.ru

Как сделать двухскатную крышу с мансардой своими руками: проекты, фото

При строительстве жилого дома естественным желанием владельца является максимально использовать площадь будущего строения и обустроить подкровельное пространство в помещение, пригодное для жилья или, так называемую, мансарду. Двухскатная крыша оптимально подходит для решения данной задачи, поскольку её конструкция изначально предполагает наличие значительного внутреннего пространства, которое может быть использовано, в том числе, и как жилое помещение.

Двухскатная крыша с мансардой

А технология строительства дома с ломаной кровлей позволяет значительно увеличить его полезную площадь выполнить все работы своими руками.

Вернуться к оглавлению

Содержание материала

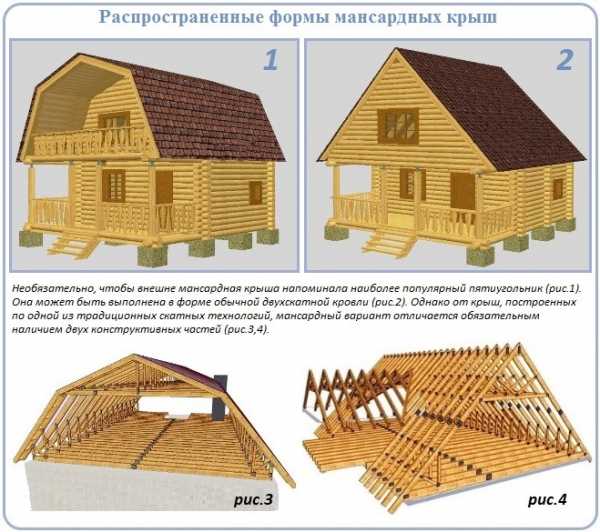

Основные виды двухскатной крышы с мансардой

В зависимости от своего конструктивного строения двухскатная крыша с мансардой может быть выполнена двумя основными способами:

  1. Классическим, при котором соединение стропил по фронтону образует равнобедренный треугольник. Разновидностями данного типа можно считать такие крыши, как:

    Устройство мансарды на таких крышах сопряжено с оптимизацией угла расположения стропильной системы для максимального увеличения полезной площади внутренних помещений. Другим способом увеличения подкровельного жилого пространства является подъём стен первого этажа на высоту до метра, что приводит к вынужденному увеличению затрат на строительство;

  2. Строительством ломаной кровли, у которой каждый скат состоит из двух частей с разными углами установки. Это позволяет максимально задействовать пространство под крышей и обеспечить полноценный второй этаж на чердаке.

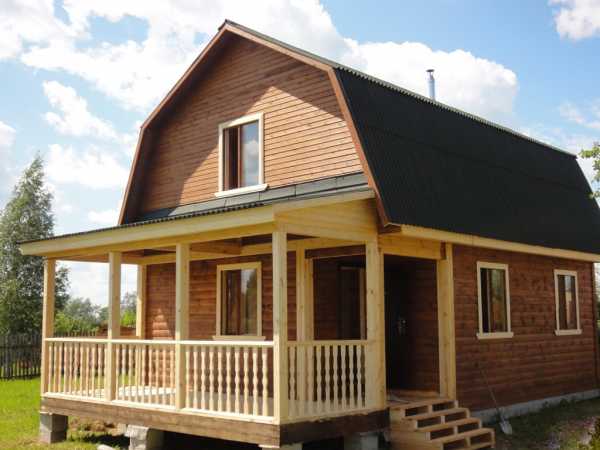

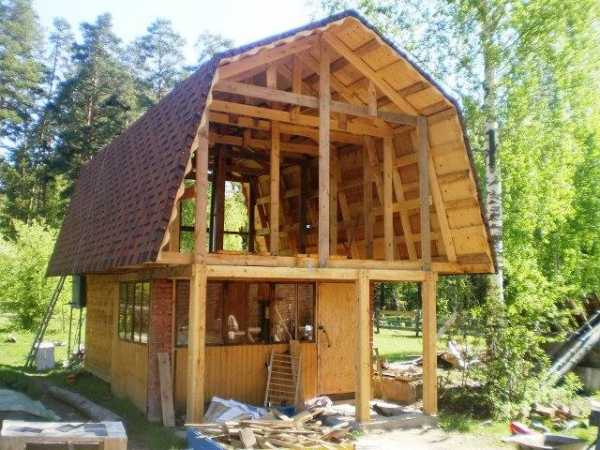

    Ломаная кровля с мансардой

Как правило, когда говорят про мансардную кровлю, то имеется в виду именно устройство ломаной крыши.
Оба способа обустройства мансардной кровли имеют свои достоинства, и выбор конкретного решения зависит как от дизайнерских предпочтений владельца, так и обеспечения необходимой функциональности дополнительных помещений.

Вернуться к оглавлению

Преимущества мансардной кровли

При любом способе устройства, кровля с мансардой обладает неоспоримыми преимуществами, которые зачастую оказывают решающее значение при разработке проекта будущего дома.
Основными достоинствами двускатных крыш с мансардой можно назвать следующие:

Все вышеперечисленное позволяет сказать, что мансарда, устроенная в подкровельном пространстве двухскатной крыши современное, экономичное и простое решение вопроса увеличения жилого пространства дома.

Вернуться к оглавлению

Проектирование двухскатной крыши ломаного типа

Планирование и проектирование двухскатной крыши ломаного типа несколько сложнее, чем расчёт кровли классического типа, однако зная её конструкции и основные принципы устройства это можно выполнить своими руками. Предварительно необходимо тщательно продумать её общее строение, в том числе:

Когда определены основные практические моменты будущей крыши, можно приступать к проектированию и расчету стропильной системы.
Её основными конструктивными элементами являются следующие составляющие:

  1. Мауэрлат — брус, уложенный на несущие стены, функциональным назначением которого является равномерное распределение нагрузок от стропильной системы к зданию.
  2. Стропило или стропильная нога — доска, которая формирует общую конфигурацию кровли и служит основанием для внешнего кровельного покрытия, в том числе:
    • боковые или нижние, они устанавливаются по наклонной технологии;
    • коньковые или верхние, имеют висячую конструкцию.
  3. Стойки — брус, установленный вертикально и выполняющий роль опор стропильной системы, а также каркасом для мансардного помещения.

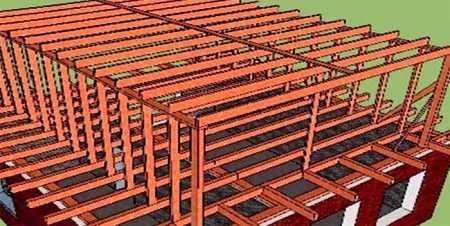

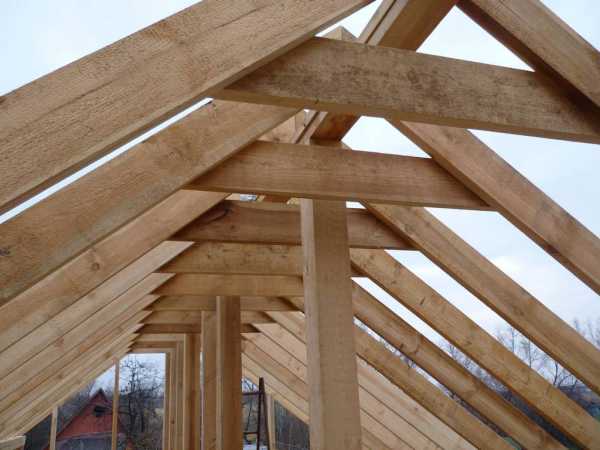

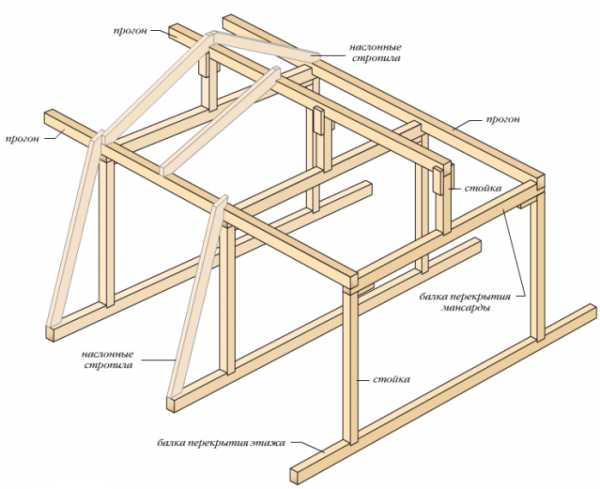

    Каркас для мансардной крыши

  4. Верхняя обвязка или прогон — горизонтально уложенный брус, который связывает все стойки вдоль несущей стены и формирует линию излома кровли.
  5. Балка чердачного перекрытия, затяжка или ригель — брус или доска, соединяющие стойки одной стропильной пары сверху и служащие основанием для соединения боковых и коньковых стропилин, а также выполняющие функцию распора.
  6. Подвесная стойка — доска, которая нижней своей частью опирается на затяжку, а верхней фиксирует соединение пары коньковых стропил и обеспечивает распределение нагрузки между элементами.

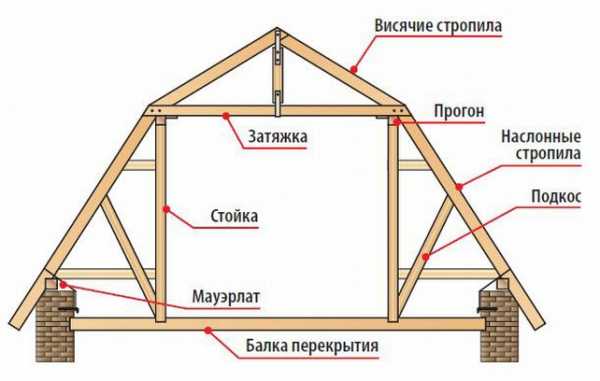

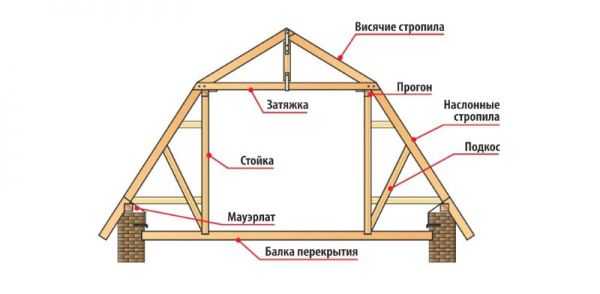

    Устройство мансардной крыши

  7. Подкосы — брусовый упор боковых стропил, нижняя часть которого упирается в основание стойки под углом, а верхний край в стропило.
  8. Обрешётка — доски, закреплённые по внешней поверхности стропилин поперек, которые служат основанием для кровельного покрытия.
  9. Контробрешётка — бруски, устанавливаемые по внешнему торцу стропила вдоль и обеспечивающие фиксацию гидроизоляционного материала.
  10. Кобылка — доска, которая удлиняет стропило для формирования полноценного свеса кровли.

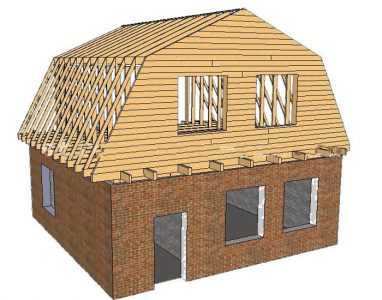

    Макет ломаной крыши с мансардой

Надо отметить, что стропильная система ломаной крыши может быть выполнена двумя принципиально различными способами:

  1. Когда нижние стропила устанавливаются непосредственно на стену с закреплённым мауэрлатом.
    Данный способ применяется, если по проекту боковые стены здания выше, чем уровень пола мансардного этажа.
  2. Установка боковых стропил осуществляется на балки перекрытия.
    Такой способ является более актуальным, поскольку позволяет увеличить полезную площадь мансарды.

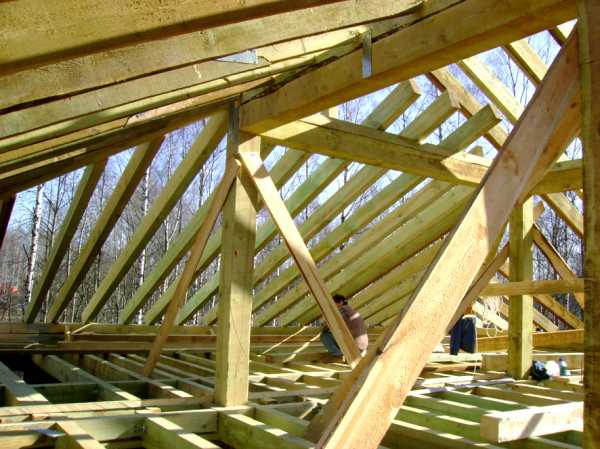

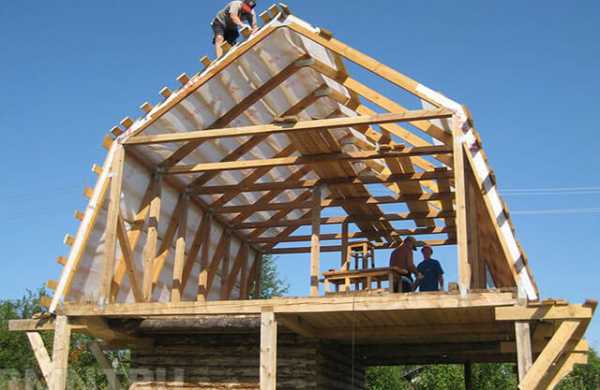

    Стропильная система ломаной крыши

Учитывая вышеприведённые особенности проектирование двухскатной кровли с мансардой можно составить правильный проект крыши своими руками.

Вернуться к оглавлению

Расчёт стропильной системы мансардной кровли

Самый простой и надёжный способ вычислить параметры конструкции в ломаной кровле, а также необходимое количество материалов для её строительства, это использовать для расчёта онлайн калькулятор.

Основным достоинством такого подхода к расчёту является то, что меняя вводимые данные можно быстро получить результаты вычисления и выбрать вариант, который будет оптимальным для конкретного дома.

Чтобы получить расчёт конструкции мансардной кровли в программу-калькулятор необходимо ввести следующие данные:

Варьируя вводимыми данными по высоте конька и длине заложения можно получить тот вариант, который будет оптимальным как по характеристикам, так и по внешнему дизайну.

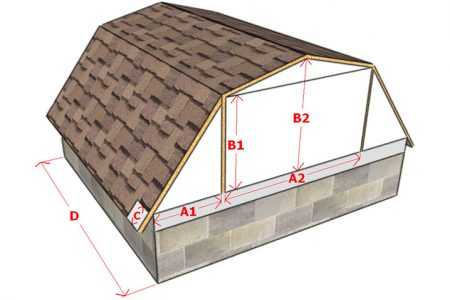

Дизайн крыши по вводным данным в калькулятор

Дополнительно, если использовать онлайн калькулятор с расширенными алгоритмами и ввести требуемые программой данные, можно получить расчёт более подробной спецификации по необходимому количеству и качеству пиломатериалов, которые понадобятся для строительства стропильной системы ломаной крыши, в том числе:

  • рекомендованные сечения стропил, их количество и длину по каждому типу;
  • оптимальное расположение обрешётки, характеристики досок и расстояние разбежки между ними;
  • ориентировочный общий вес, а также суммарную массу по каждому однотипному элементу;
  • площадь мансарды;
  • количество и вес кровельного покрытия; Пример схемы ломаной крыши для просчета … схема крыши
  • сечение и требуемое количество брусков контробрешётки;
  • площадь необходимых гидро- пароизоляционных материалов, а также утеплителя;
  • спецификацию необходимых доборные элементы, их количество и характеристики;
  • планируемое количество материалов для крепежа;
  • ориентировочную стоимость монтажа.

Данная подробная спецификация, расчёт которой выполнит программный калькулятор, будет служить отправной точкой для дальнейших работ по строительству мансарды.

Проекты мансардных крыш

Если электронный калькулятор недоступен, то рассчитать параметры двускатной крыши можно с применением простых математических формул и справочных таблиц.

Вернуться к оглавлению

Порядок работ при монтаже мансардной кровли

Последовательность работ по устройству мансардной кровли ломаного типа имеет принципиальные отличия от строительства классической крыши с двумя скатами, однако и её можно собрать своими руками.

В зависимости от конкретного проекта, в части устройства балок перекрытия первого этажа, технология строительства может иметь некоторые различия, однако основные принципы сохраняются.

Этапы монтажных работ:

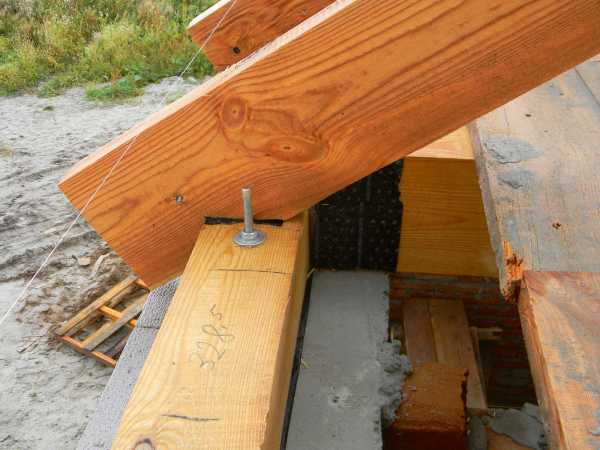

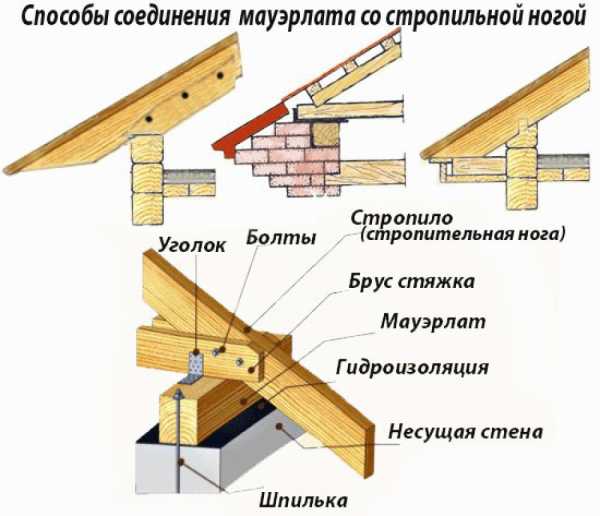

  1. Установка мауэрлатов.
    Брус сечения 100 х 100 мм или 150 х 150 необходимо разложить по периметру здания и надёжно закрепить. Для крепления используются:

    Надо отметить, что при строительстве дома из бревна или бруса, верхний венец будет служить мауэрлатом.

  2. Крепление балок перекрытия.
    Для перекрывных конструкций, как правило, используется брус 100 х 200 мм, желательно из хвойных пород дерева и хорошо просушенный.
    Монтаж возможен в двух вариантах крепления:
    • непосредственно на мауэрлат, при этом длина балки рассчитывается с учётом выступов свеса кровли;
    • в технологический карман в стене в каменном здании или с перерубом при строительстве деревянного дома.

    Балки также должны быть закреплены максимально надёжно с применением металлических крепёжных элементов.

    Крепление балок перекрытия

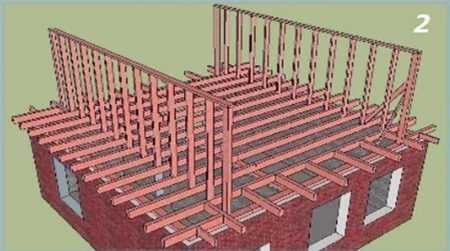

  3. Расстановка опорных стоек каркаса.
    Материалом для каркасных элементов служит брус 100 х 150 мм. Установку вертикальных опор начинают с четырех крайних стоек, расположенных у фронтонов, далее производится монтаж внутренних столбов, которые располагают на балках перекрытия.
    При установке необходимо контролировать как вертикальность опор, так и горизонтальный уровень расположения соседних стоек. Закрепляются столбы металлическим крепежом, а для исключения нарушения вертикали они временно фиксируются наклонными растяжками.

    Расстановка опорных стоек

  4. Закрепление верхней обвязки.
    По факту закрепления и выравнивания каркаса из опорных стоек на них сверху укладывают прогоны, выполненные из досок 50 х 150 мм, по линии параллельной несущей стене. После этого каждую пару противоположных опор стягивают ригелем или чердачной балкой, в качестве которых рекомендуется применять доски 50 х 200 мм или 50 на 150 мм, установленные на ребро.
    Крепление прогонов и ригелей, осуществляется уголками и саморезами. Иногда для этих целей используют гвозди.

    Крепление прогонов и потолочных балок

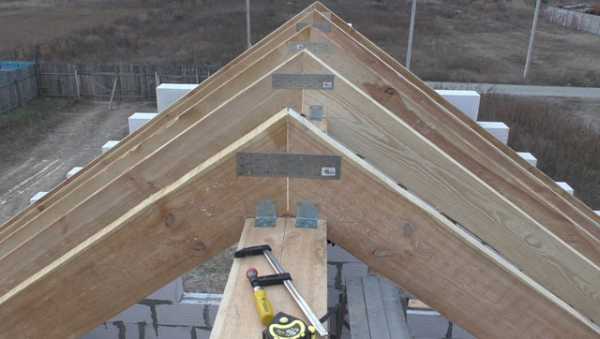

  5. Установка боковых и коньковых стропил.

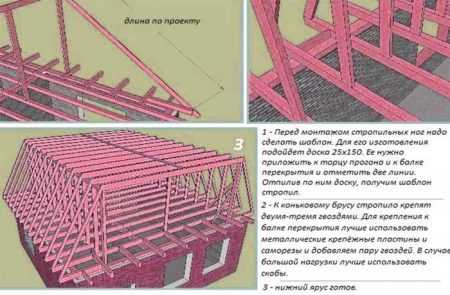

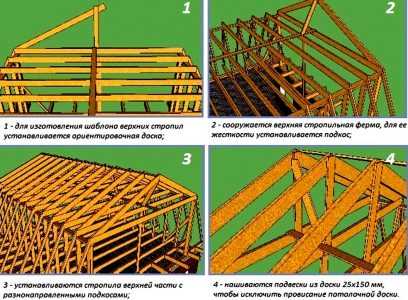

    Чтобы монтаж стропильных элементов был выполнен правильно и с минимальными трудозатратами, рекомендуется изготовить шаблон пары стропил одного ската из более лёгкой доски 25 х 150 мм, на котором размечаются необходимые места и конфигурация замковых запилов опорных точек.
    На основании готовых шаблонов делаются заготовки всех стропилин из досок 50 х 150 мм.
    Монтаж стропиловки выполняется в следующем порядке:
    • Сначала устанавливаются боковые стропила, нижняя часть которых опирается на мауэрлат или перекрывную балку, а верхняя на ригель. Крепление, как правило, обеспечивается специальным крепёжными элементами, которые обеспечивают либо жёсткую фиксацию стропильной ноги, либо скользящую, применяющуюся при строительстве домов из брёвен;

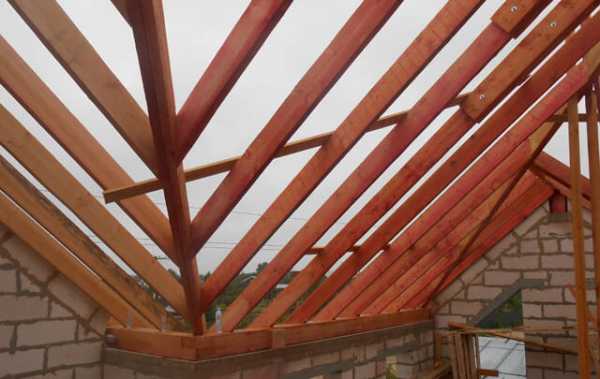

      Установка стропильных ног нижнего яруса

    • На линии, соответствующей центру кровли, закрепляются подвесные стойки;
    • Далее фиксируются коньковые стропила, установка которых производится парно, по аналогии со стропильной системой классической двухскатной крыши. Нижний край соединяется с прогоном замком и крепится уголками и саморезами. Верхнее соединение пары скрепляется металлической пластиной и связывается с подвесной стойкой;
    • Каждая стропильная пара коньковых стропил выравнивается по вертикали и фиксируется временными растяжками;
    • Заключительным этапом установки стропиловки является расстановка подкосов согласно проекту.Сооружение верхних стропильных ферм

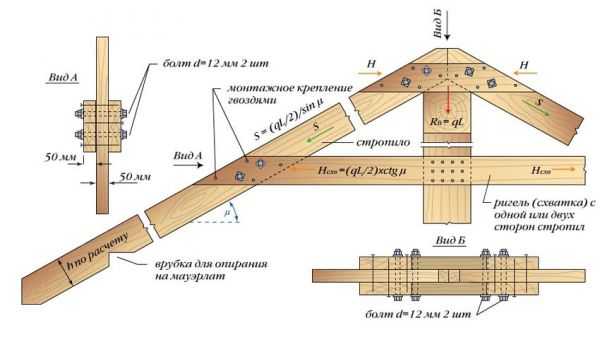

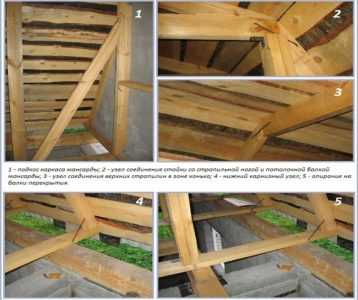

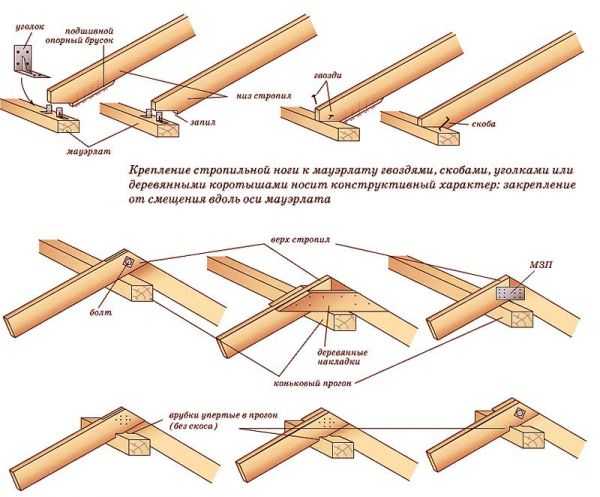

      Варианты верхних и нижних узлов ломаной крыши

    В некоторых случаях линия соединения верхних стропил укрепляется коньковым прогоном.

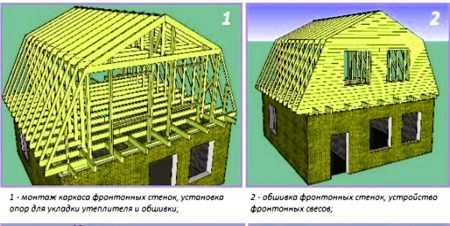

  6. Зашивка фронтона.
    Выполняется в зависимости от его технологического устройства и дизайна. Проведение данных работ перед монтажом обрешётки позволяет выполнять подрезку угловых элементов по месту.

    Зашивка фронта крыши

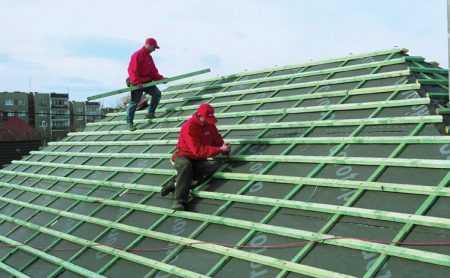

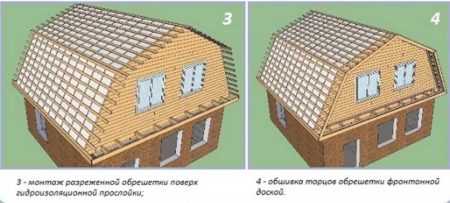

  7. Монтаж обрешётки.
    В зависимости от типа кровельного покрытия подбирается оптимальный материал для обрешётки и её расположение относительно друг друга.

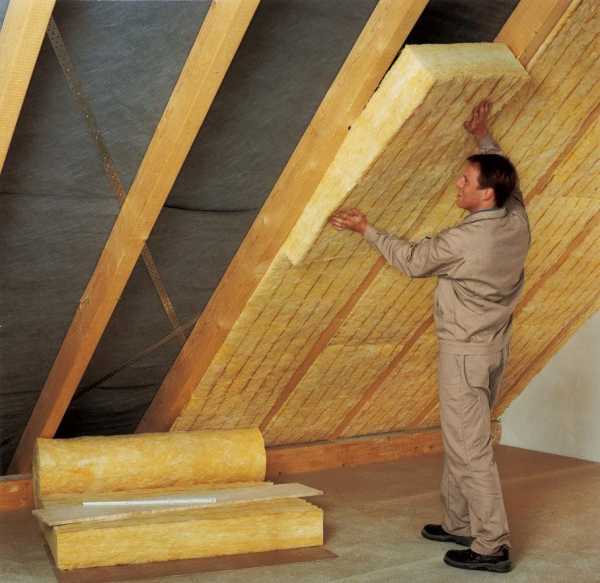

    Если планируется утепление кровли, то предварительно настилается гидроизоляционный слой, который фиксируется рейками контробрешётки.Монтаж обрешетки крыши

  8. Установка кровельного покрытия.
    Выполняется на основании инструкций производителя.Установка кровельного покрытия

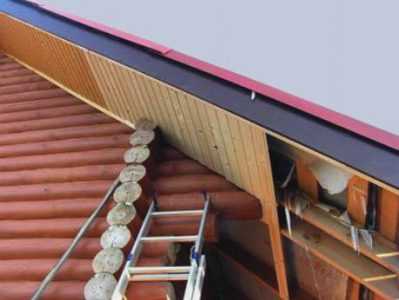

  9. Формирование и подшивка карнизов.
    В зависимости от точки крепления нижних стропил, свес кровли формируется с помощью кобылок либо устанавливается деревянный каркас.
    Отделочный материал закрепляется способом, соответствующим типу обшивки.
Инструкция по обшивке карнизаПример обшивки карниза крыши

Зная технологию и порядок проведения работ при строительстве кровли ломаного типа выполнить работы по монтажу можно самостоятельно своими руками. Видео по обзору конструкции двухскатной крыши с мансардой.


Таким образом, двухскатная крыша с мансардой, выполненная по технологии ломаной кровли, является оптимальным решением для устройства жилого помещения в подкровельном пространстве. Соблюдение технологических норм при строительстве и правильный расчёт соотношения нагрузок совместно с качественно подобранным строительным материалом, обеспечат длительную и комфортную эксплуатацию дома с мансардным помещением.

proekt-sam.ru

фото планировки, схем, а так же проект мансардной крыши и высота мансардного этажа

Классическая разновидность двускатной крыши достаточно популярна. Этот вариант обустройства крыши дома является самым простым и не слишком затратным.

Конструкция крыши производится за счет стропил, которые усилены специальными балками. Как изготовить стропила вы можете прочитать здесь.

Двухскатная мансардная крыша обладает единственным недостатком: в такой конструкции является невозможность обеспечения высоких потолков и некоторая потеря свободного пространства.

Содержание статьи

Особенности конструкции

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши.

Двускатная крыша с мансардой имеет отличительную особенность. Состоит она в том, что конструкция держится благодаря соединению стропил под необходимым углом. В конструкции отсутствует средняя опора.

Более подробно о видах стропильных систем вы можете прочитать здесь.

ВАЖНО!

При конструировании стропильной системы мансардной крыши очень важны предварительные расчеты угла ската. Двухскатная крыша с мансардой требует грамотного расчета на подготовительном этапе,так как от этого будет зависеть ее надежность и длительность ее эксплуатации.

Планировка мансарды с двускатной крышей: фото и схема ниже.

Стропильная система мансардной крыши

Схема конструкции

Как сделать чердак на мансарде

Чтобы не допустить ошибок при сооружении чердака на мансарде, можно воспользоваться определенным алгоритмом действий, он поможет сделать все грамотно и быстро:

  1. Первое, то нужно сделать — это распланировать интерьер в помещении. Для таких целей лучше всего использовать компьютерные программы. Очень важно продумывать каждую мелочь.
  2. Следует рассчитать свои финансовые возможности. Тут в расчет идут не только материалы на обустройство, но и на различные коммуникативные системы и разные мелочи.
  3. Следующее, что необходимо сделать после планирования и расчетов – это закупить все необходимые материалы. Во время планирования лучше всего подготовить перечень таких вещей.
  4. Следующий этап – уборка. Пред началом всех работ, стоит очистить помещение от предметов, в нем находящихся. Особенно, если это помещение было использовано под хранение каких-то предметов, то дополнительным мероприятием станет распределение всех предметов в удобные для хранения места.
  5. Далее следует провести замер всех параметров комнаты. Определяется только жилое пространство. Отталкиваться в этом процессе необходимо от угла наклона крыши. В случае, если он равен больше 60 градусов, то высота будет равнять минимально 50 см, в случае с 30 градусным углом наклона – 1,5 метра. Если крыша имеет иные параметры ската, то расчет необходимо проводить, отталкиваясь от данных в СНиПе.
  6. Следующий момент – это осмотр поверхностей крыши и пола. Нужно определить наличие или отсутствие гидроизоляционных материалов, утеплителя, обрешетки, а также определить их состояние. Если таковые конструкции имеются, то можно приступать к следующему этапу, если же нет, то стоит заняться их обустройством.
  7. Чтобы сделать потолок на чердаке, нужно сперва соорудить дополнительную обрешетку, используя сосновые брусья. Крепление их проводится перпендикулярно балкам при помощи уголков из металла. Далее проводится укладка материала, обеспечивающего пароизоляционные свойства.
  8. Далее оборудуется теплоизоляция при помощи плит каменной ваты с плотностью 35 кг/м3. Укладывать материал лучше двухслойно.
  9. Обустройство пола происходит аналогичным образом. Изначально конструируется обрешетка, после чего укладывается пароизолирующая пленка и утеплитель.
  10. Когда вся конструкция стен и пола будет готова, следует заняться организацией прохода в помещение, вырезав в необходимом месте проем. Планировать расположение входа, как и лестницы, следует на подготовительном этапе.
  11. Также следует проложить коммуникации, желательно это проводить до момента основных работ. Систему коммуникаций рассчитать необходимо заранее.
  12. Последний этап – отделка снаружи и внутри. Этот этап каждый проводит исходя из своих предпочтений, выбирает стилистику помещений, материал и общий интерьер.

ВНИМАНИЕ!

Для крыш, имеющих большой угол ската необходимо использовать утеплительный материал большей плотности.

Чердачное помещение

Утепление чердака

Проект мансарды с двускатой ломаной крышей

Спальня на мансарде

Один из вариантов комнат, которые могут располагаться на мансарде – это спальня. Однако в данном случае оборудовать ее как обычную комнату не представляется возможным. Дизайн мансарды с двускатной крышей: фото вы можете увидеть ниже.

Уклоны крыши ограничивают пространство и удобство расположения мебели.

Чтобы соорудить комфортную спальню на мансарде, можно воспользоваться такими советами:

Хорошим приемом в устройстве спальни будет разграничение пространства. Добиться этого можно различными способами: за счет ограждений, занавесок или перегородок.

Белый дизайн спальни в мансарде

Стандартный тип мебели не годиться для расположения на мансарде, потому лучше всего мебель сделать под заказ.

Мебель под заказ

Место расположения кровати оптимальным будет под скатом крыши. Таким образом можно не только сэкономить жилую площадь, но и разграничить помещение на зоны при помощи балдахина или занавески.

Кровать под скатом крыши

При слишком узком помещении мансарды следует располагать кровать вдоль донной из стен.

Кровать вдоль стены

Достаточно удобно использовать в таком случае мебель модульного типа. Это позволит трансформировать конструкции мебели, тем самым освобождая нужное место.

Мебель модульного типа

Хорошим приемом для тог, чтобы визуально увеличить уровень потолка будет использование низкой мебели. Если это кровать, то желательно без ножек, а также в нее можно вмонтировать ящики.

Низкая мебель

В мансардной спальне не рекомендуется использование стульев.

Подходит лучше всего для комнаты на мансарде узкая мебель.

Лучше при обустройстве не использовать квадратную, громоздкую мебель, в особенности это касается комодов и шкафов.

Дизайн спальни

Детская комната

Проще всего обустроить на мансарде детскую комнату, используя при этом экологичные и безвредные материалы.

Чтобы комната получилась и красивой и практичной, следует учитывать некоторые моменты:

Кроме того, что материалы, из которого изготовлена мебель, должны быть экологически чистыми, конструкция мебели не должна иметь острые углы и быть прочно прикрепленной.

Детская без острых углов

Усилить пол можно при помощи мягкого ковра или любого другого понравившегося покрытия.

Усиление пола с помощью ковра

Мебель для комнаты лучше выбирать двухъярусную, такое решение не только сэкономит пространство, но и сделает место для игр ребенка очень уютным. Идеальными в этом случае станут кровати, под которым есть пространство и различные шкафчики и столики.

Двухъярусная кровать

Шкафчики в детской

Также не стоит забывать про игрушки, для которых нужно место для хранения. Можно использовать как специальные мешки-баулы, а можно придумать встроенные ящики в кровати.

Места хранения игрушек

Комната отдыха

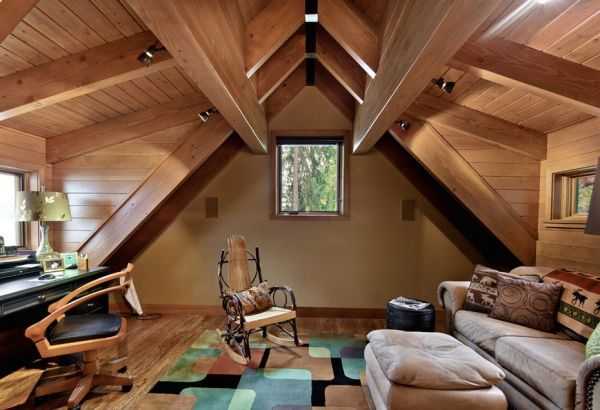

Комнату отдыха каждый хозяин оборудует по своему вкусу и желаниям. Вот несколько вариантов, которые будут идеальным местом для отдыха на мансарде:

Бильярд. Проект такого помещения организовать очень просто, стоит лишь установить бильярдный стол в центре помещения, вдоль стен кресла или диваны. В этом случае подойдут плетеные диванчики. Также не стоит забывать и про освещение, которое рациональнее всего установить над бильярдным столом.

Бильярд

Те, кто любят кино, то есть вариант сделать мини-кинотеатр на мансарде. Располагать экран лучше против источника света и, соответственно диван или кресла со столиком.

Мансардное помещение для компании

Мини-кинотеатр

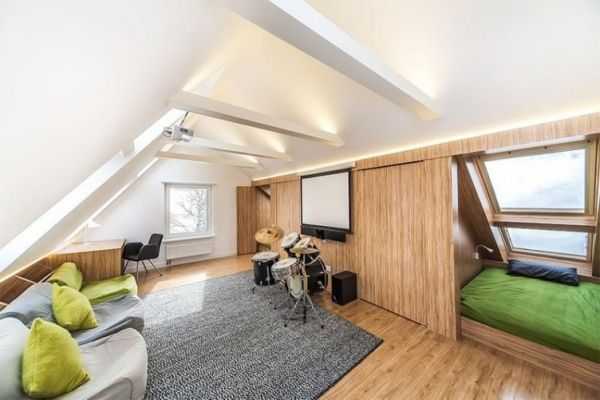

Комната отдыха на мансарде

Можно устроить на мансарде в дополнение и бар. Для этого всего лишь вдоль стены располагается барная стойка, над которой монтируется необходимое количество светильников и устанавливается холодильник.

ВАЖНО!

В любом из вариантов обустройства комнаты на мансарде, безошибочно, уютно и быстро позволит это сделать грамотное предварительное планирование помещения.

Комната отдыха для художника

Грамотное планирование помещения

Что нужно знать?

Дополнительно в процессе обустройства жилого помещения на мансарде следует учесть и некоторые правила:

  1. При проектировании дизайна очень важно избегать нагромождения в пространстве и выбирать мебель соответствующих габаритов и конструкции.
  2. Чтобы грамотно оформить окна на мансарде лучше использовать шторы-плиссе.
  3. Не стоит забывать про утепление крыши и пола, в особенности ели речь идет по обустройство спальни.
  4. Отделку помещения легче всего делать вагонкой, она обеспечит не только красоту, но и будет выполнять практичные свойства, например, подстраиваться под изменения движений крыши.
  5. Лучшим приемом в обустройстве мансарды большой площади будет разграничение ее на зоны при помощи цвета, перегородок или самой мебели.

Заключение

Жилое помещение на мансарде – это не только удобно, но еще и изыскано. Если приложить некоторые усилия и грамотно подойти к процессу обустройства, то можно получить комнату, в которой будет приятно находиться в любое время.

Полезное видео

В данном видео вы узнаете как сделать интерьер мансарды из фанеры:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Автор статьи

Образование — НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

Написано статей

413

2017-02-07

expert-dacha.pro

виды (висячая и наслонная), устройство крыши с мансардой + чертежи, схемы и фото

Стропильная система — мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил двускатной крыши.

А как произвести расчет стропильной системы вы можете прочитаете здесь.

Содержание статьи

Виды стропильных систем для двухскатной крыши

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы двухскатной крыши классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

  • Основания стропильных ног в вершине закрепляют накладками;
  • Используют на боковые части бруски большего сечения;
  • Закрепляют бруски, производя их врубку в коньковый элемент;
  • Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

ВАЖНО!

Используя данные методы, можно распределить нагрузку по всей конструкции.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под мансарду следует обратить внимание на некоторые моменты:

  • Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
  • Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
  • Длина доски скоса должна быть длиннее линии стены;
  • Сечение каркасных брусков должно быть максимальным;
  • Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

ОСТОРОЖНО!

Особое внимание следует уделить креплению элементов, так как мансарда испытывает нагрузки снаружи и внутри.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

  • Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
  • В центральной части каркаса следует установить бабку;
  • Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на гидроизоляционную пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

  • Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
  • Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме, на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас



Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса — правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

ВНИМАНИЕ!

Если при наслонной системе опорная часть находится по центру основания каркаса, то подкос крепится под углом 45° к горизонтальной линии, если опора находится ближе к одной из несущих стен, то угол крепления может быть другим: от 45° до 53°.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Наслонная система

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

  • Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
  • Выпиливаются элементы каркаса;
  • Изготавливается основной прямоугольник из затяжки и стоек;
  • Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
  • Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
  • Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают обрешетку, элементы кровельного пирога и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

  • Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
  • Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
  • Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
  • Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
  • Подкос. Планка, соединяющая под наклоном лежень и стропило;
  • Стойка. Вертикально упирается в лежень и стропило;
  • Конек. Балка соединения верхних оснований стропил;
  • Кобылка. Наращиваемая часть стропила для свеса;
  • Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
  • Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

  • С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
  • С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
  • С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

  • Бабкой. Верх — скобами и хомутом, низ — хомутом;
  • Подкосом. Верх крепят к стропило, низ — к бабке;
  • Стойками. Крепят деревянными или металлическими накладками, шпильками.

Схема стропильной системы двухскатной крыши представлена ниже:

Схема узлов стропильной системы

Полезное видео

В данном видео вы узнаете о том, как строится двускатная крыша и стропильная система мансарды.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Автор статьи

Образование — НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

Написано статей

413

2017-02-06

expert-dacha.pro

как сделать стропильную систему, чертежи стропил двухскатной мансарды с дополнительным скатом, монтаж, расчет, установка

Содержание:

Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.


Устройство стропильной системы для крыш мансардного типа было разработано французским архитектором Ф. Мансаром в 17 столетии. Что удивительно: многие технические решения относительно чердачных жилых помещений, которые предложены им, актуальны и сейчас. Именно благодаря Мансару появилась мода на высокие потолки и большие окна в мансардах – они существенно повысили уровень комфорта для людей, проживающих в них.

Типы мансардных крыш

Система стропил для кровель бывает двух видов:

  • наслонной – в этом случае балки опираются на несущие стены дома;
  • висячей – все элементы стропильной конструкции соединяют в ферму и общий каркас и монтируют на крайние опоры.

Тип возводимой мансардной крыши зависит от схемы устройства системы стропил:

  1. Односкатная наклонная. Кровля имеет плоскость, которая опирается на стены, имеющие разную высоту.
  2. Двускатная. Представляет собой кровлю с двумя плоскостями, расходящимися в стороны под определенной величиной угла.
  3. Ломанная. Является разновидностью двускатных крыш. Состоит из плоскостей, имеющих ломанную поверхность.
  4. Полувальмовая и вальмовая. У этих кровель четыре ската.
  5. Шатровая. Такая кровля может быть конической, пирамидальной, купольной.
  6. Сводчатая. Имеет параболические или округлые очертания.


Чаще всего можно встретить двускатный вариант мансардной крыши. Этот факт стал определяющим для архитектуры многих отечественных городов и поселков.

Когда возводится стропильная система двухскатной мансардной крыши — чертежи для нее составляют с учетом определенных данных, среди которых:

  • геометрические параметры строения;
  • вид кровельного материала;
  • климатические и погодные нагрузки;
  • рельеф участка и окружающей местности.

При разработке проекта следует помнить, что при необходимости иметь большую полезную мансардную площадь, угол наклона стропил нужно делать меньше.

Порядок расчета стропил

Грамотно и точно сделанный расчет стропильной системы мансардной крыши позволит соорудить прочную и надежную конструкцию, способную прослужить много лет.

При проведении вычислений учитывают:

  • вес элементов мансардного помещения;
  • ветровые и снеговые нагрузки.

Поскольку данные показатели в разных климатических зонах разнятся, устройство стропильной системы крыш с мансардой может значительно отличаться. Методика расчета стропил при создании наслонных конструкций проще, чем висячих. В некоторых случаях кровельщики используют комбинированные варианты обустройства каркаса.


Когда предстоит строительство мансарды — чертежи стропил и сложные расчеты желательно доверить профессионалам с большим опытом подобной работы. Дело в том, что при выполнении вычислений используют математические формулы и разные коэффициенты.

Благодаря расчету веса кровли узнают величину нагрузки, которую выражают в килограммах на один «квадрат» стропильной конструкции. Обычно среднее значение данного параметра для жилых строений составляет около 50 кг/м².

Расчеты ветровых и снеговых нагрузок в регионах с неблагоприятными климатическими условиями указывают на то, что стропильные системы двускатных мансардных крыш нужно делать со спаренными стропилами и сплошной обрешеткой – они позволят избежать деформаций каркаса.

Этапы обустройства мансардной крыши

Стропильная система состоит из таких элементов:

  • мауэрлат;
  • коньковый брус;
  • стропильные ноги;
  • вертикальные стойки;
  • наклонные подкосы.

С целью увеличения надежности каркаса кровли и придания ему необходимой жесткости между стропилами устанавливают подкосы, ригеля, стойки, подбалочники. Основание под настил кровельного покрытия делают разреженным или сплошным.


Монтаж стропильной системы мансардной двухскатной крыши – поэтапный процесс:

  1. Устанавливают верхний брус, имеющий сечение 10х10 или 15х15 сантиметров. Для его фиксации к стойкам задействуют металлические скобы, особые гвозди или саморезы. При этом на первый брус возлагается функция подстропильной рамы.
  2. Укладывают мауэрлат, являющийся одним из главных конструктивных элементов — на него оказываются немалые нагрузки за счет веса кровли и воздействия осадков и ветра. Для этого используют доски толщиной не менее 5 сантиметров или брус, наименьшее сечение которого составляет 5×10 сантиметров. Перед укладкой досок под ними обустраивают гидроизоляционный слой, чтобы влажный воздух не проникал в мауэрлат. Их фиксируют на стенах скобами и гвоздями. Дополнительно мауэрлат привязывают к несущим стенам при помощи толстой металлической проволоки, предварительно вмурованной в стены во время их возведения.
  3. Устанавливают стропильные ноги, соблюдая промежуток между ними, равный 60 –200 сантиметров.
  4. Прежде всего, монтируют крайние к фронтону стропила мансардной крыши. Потом при помощи уровня осуществляют установку других элементов конструкции.
  5. В верхней части каркаса соединяют между собой стропила.
  6. Монтируют коньковую балку – она требуется для кровли, длина которой превышает семь метров. Если данный параметр у крыши меньше, то этот элемент для стропильной системы не обязателен.
  7. Затем приступают к строительству обрешетки, укладке утеплителя и гидробарьера, а затем кровельного материала.

Как сделать стропильную систему правильно

До того, как сделать стропильную систему мансардной крыши, следует ознакомиться с рядом правил:

  1. Стропила и прочие элементы чердачного жилого помещения нужно делать из балок, минимальное сечение которых составляет 10х10 сантиметров. Брус выбирают высококачественный, содержащий на один погонный метр не больше 3-х недостатков.
  2. Осуществляя крепление каркаса мансарды, задействуют специальные гвозди, металлические скобы и обвязку из проволоки.
  3. Влажность деревянных элементов для сооружения крыши с мансардой не должна превышать 15%.
  4. Все пиломатериалы нужно подвергать обработке препаратами и составами с антисептическим эффектом, предохраняющими от гниения.
  5. При строительстве кровли с мансардой оптимальным выбором считается хвойная древесина, менее подверженная воздействию влажного воздуха.
  6. Для вертикальных стоек используют деревянный брус сечением 10×10 сантиметров. Их устанавливают в строго вертикальной плоскости при помощи отвеса. Эти стойки являются основой стен будущей мансарды. Их затем обшивают листами фанеры, гипсокартоном или другим отделочным материалом.
  7. До того, как крепить стропила мансардной крыши, необходимо уделить внимание закладке окон, поскольку потом изменить что-либо будет достаточно сложно.

Устройство ломаной крыши мансарды по чертежам

Ломаная крыша является разновидностью двускатной. Ее используют при необходимости увеличения объема и жилой площади мансардного помещения. Владельцы дома задумываются над тем, как сделать ломаную мансардную крышу, когда хотят создать условия для более комфортного проживания на чердаке.

Стропильную систему для такой кровли рассчитывают по той же методике, что и для двухскатной. Основные этапы их строительства также аналогичны.


Но при возведении ломаной крыши придерживаются следующих правил:

  1. Доски, предназначенные для фиксации стропильных ног, утепляют по всей длине. Благодаря такой мере значительно уменьшаются потери тепла, тем самым создавая более благоприятную атмосферу в помещении.
  2. Сечение стропильных ног и шаг их монтажа, когда создается мансардная крыша с дополнительным скатом, должны соответствовать расчетным данным, учитывающим возможные воздействия и содержащим запас прочности.
  3. Поскольку устройство теплоизоляции приведет к появлению конденсата в месте соприкосновения холодной среды и теплой, применять пароизоляцию следует в обязательном порядке.
  4. Для создания теплоизоляции, нужно применять натуральные материалы, которые пожаробезопасны и экологически безвредны.

Особенности обустройства мансардного этажа

Установку стропил мансарды нужно выполнять так, чтобы каркас обеспечивал максимальную надежность, позволяющую выдержать вес кровельного пирога. Одновременно стропильная система должна быть легкой, чтобы снизить нагрузку на несущие стены строений.


По этой причине основным материалом для строительства мансардных этажей на сегодня по-прежнему является древесина, соответствующая этим требованиям. Для покрытия крыш в этом случае используют керамическую или металлическую черепицу, ондулин. Эти кровельные материалы позволяют создать надежное покрытие с отличными эксплуатационными характеристиками.

При обустройстве мансардного этажа нужно помнить, что в нем следует обеспечить более высокую степень теплоизоляции по сравнению с другими жилыми помещениями. Одновременно с этим необходимо качественно выполнить гидро- и пароизоляцию.



kryshadoma.com

Установка стропил мансардной крыши: расчет, конструкция и монтаж

Стропильная система мансардной крыши



Все больше и больше появляется архитектурных, оригинальных домов, украшенных эркерами, надстройками, мезонинами. Входят в моду мансарды, расширяющие полезную площадь дома. Но мансардные кровли, в отличие от простой двухскатной крыши, требуют сложных стропильных систем. Правильно рассчитать их и провести монтаж совсем не просто. Ниже постараемся вкратце осветить этот вопрос и привести полезные рекомендации специалистов.

Разновидности стропильных систем

На стадии проектирования дома должна быть рассчитана кровельная конструкция. Расчеты, использующие сложные формулы, должны дать значение нагрузки на один метр квадратной стропильной системы. Для жилых домов нормативной нагрузкой является 50 кг/м2.

Виды стропильных систем



В соответствии с расчетами выбирается тип стропильной конструкции мансарды. К основным разновидностям следует отнести:

  • висячую стропильную систему;
  • систему стропил ломаной крыши;
  • наслонную систему двухскатной крыши;
  • комбинированную.

Наиболее распространёнными являются комбинированные стропильные системы скатных крыш. Рекомендуется расчет сложных стропильных систем поручить профессиональным проектировщикам.

Комбинированная стропильная система



Совет!

Для увеличения полезной площади здания, следует выбирать конструкцию многоскатной мансардной крыши.

Элементы стропильной крыши

Опытные специалисты прекрасно поймут, о чем идет речь в статье, поскольку знают все термины и названия конструкций. Для того чтобы понятно было всем, приведем распространенные названия элементов конструкции мансардной крыши:

  • Мауэрлат – балка, крепящаяся по верхнему венцу или по стене дома, на которую опирается стропильная система;
  • Балки перекрытия – деревянная конструкция, играющая роль мансардного пола и, одновременно, потолка нижерасположенного помещения;
  • Стойки – вертикально установленные столбы, на которых крепятся стропила и балки.
  • Прогоны – балки (доски) расположенные горизонтально, служат опорой стропилам;
  • Ригеля –горизонтальные балки в П-образной ферме. Служат опорой и стягивают скатные стропила, имеют другое название «затяжки»;
  • Стропила – брус или доски, создающие основу конструкции кровли;
  • Подвеска – стойка, задача которой поддерживать ригель, облегчая его работу, устанавливается также горизонтально;
  • Обрешетка – дощатая или фанерная основа, на которую укладывается кровельный материал;
  • Кобылка – доска, служащая основанием для монтажа свеса, устанавливается по низу стропильной системы.

Элементы стропильной системы



Расчеты стропильной системы

Выбор стропильной конструкции во многом зависит от размеров здания, в соответствии с которыми определяется длина пролета, т.е. дистанция между основными стойками. Для небольших домов предпочтение можно отдать двухскатной конструкции.

Стропильная система двускатной крыши с мансардой



Расчеты конструкции проводятся с целью определения нагрузки, в соответствии с нормативами и строительными правилами. Основным правилом для мансардной крыши является ограничение ее высоты, которая не должна составлять менее 2.5 метров внутри помещения. Таким образом, кровля должна иметь минимум 2.80 м в высоту, поскольку требуется укладка утепляющего слоя, и отделка внутри самой мансарды.

Конструкция двускатной мансардной крыши



Обязательно следует изготовить чертеж конструкции, на котором следует проставить все размеры и максимально отобразить элементы каркаса. На чертеже должны быть отображены габариты дома, угол наклона стропил, высота кровли.

Проект дома



Совет!

Чтобы провести точные расчеты по всем нагрузкам на кровлю и ее элементы, рекомендуется воспользоваться калькулятором, размещенном на многих сайтах, посвященных строительству крыш.

Достаточно внести вид кровельного покрытия, материал каркаса мансардной крыши и размеры. Программа рассчитает углы сечения и шаг стропил, даст рекомендации по конструкции обрешетки.

Расчет стропильной системы



Технология монтажа мансардной кровли

Начинать следует с монтажа мауэрлата, который укладывается по периметру верхнего края стен, если дом кирпичный или блочный. В домах из бруса или рубленных мауэрлатом может служить верхний венец. Брус, из которого изготавливается мауэрлат, должен иметь в сечении размеры 100х100 мм или 150х150. Древесина хвойных пород для бруса должна быть хорошо высушенной. Балки мауэрлата фиксируются анкерами или шпильками к стенам с шагом примерно два метра. Под мауэрлат заводят гидроизоляцию, как правило, рулонного типа (рубероид).

Монтаж стропильной системы



Далее следует приступать к монтажу перекрытия. Балки 150х200 мм, положенные на мауэрлат должны выступать за стены дома примерно на 0.3-0.5 м. Крепят балки уголками и винтами (саморезами по дереву), начиная с крайних, затем промежуточные.

Важно!

При укладке следует с помощью шнура контролировать горизонтальный уровень, чтобы балки лежали в одной плоскости.

Расстояние между ними, как правило, 0.5-1.0 метра, если планируется укладка утеплителя, стандартная ширина листа которого 0.6 м, то удобнее будет выдержать такой же шаг балок.

Монтаж стропильной системы крыши



Установка опорных стоек и прогонов

Следующий этап – монтаж стоек. Для них используется брус 100х150 мм, крепление которого производится на фронтальных балках перекрытия. Необходимо, с помощью отвеса, выверить вертикальность каждой опоры и зафиксировать укосинами. Промежуточные опоры устанавливаются на балках также строго вертикально, образуя два параллельных ряда.

Промежуточные опоры стропильной системы кровли



Далее следует установка прогонов, сделать которые можно из доски шириной 100-150 мм и толщиной 40-50 мм. Фиксация прогонов производится с помощью гвоздей и уголков на винтах. Затем поверх прогонов укладываются дощатые ригеля, для жесткости, устанавливаемые на торец.

Балка прогона формирует консоль для опирания диагональных стропил крыши



Совет!

Временно, для монтажа кровли под ригель рекомендуется завести черновые стойки, дабы не допустить изгиба. Также временно, можно сделать крепление затяжки рейкой или доской, чтобы получить устойчивую основу стропильной системы.

В результате образуется контур будущего мансардного помещения. Для придания дополнительной прочности следует укрепить опоры подкосами и схватками.

Стропильная система кровли



Монтаж стропильных элементов

Установка стропил, начинается с нижних. Для них подойдет доска 40-50 мм толщиной и 150 мм шириной. Одним концом опираем на мауэрлат вплотную с балками перекрытия, а другой крепится на прогонах с помощью уголков, винтов и гвоздей. Для установки стропил в верхней части кровли следует разметить центральную линию кровли. Все стропила должны иметь одинаковую длину. Для этого следует изготовить шаблонную доску, проделав на ней запилы с обоих концов. После чего по шаблону можно отпиливать остальные стропила.

Стропильные ноги



Стропила монтируют на прогонах, фиксируя в верхней части металлическими пластинами. На прогонах балки закрепляются запилами в упор и фиксируются уголками на саморезах.

Крепление стропильной системы



Нижние стропила для прочности следует укрепить подкосами (доска 50×150 мм). После закрепления подкосов, временные упоры можно снимать.

Часто элементы соединяют не только плотницкими узлами, но и с помощью крепежа



Установка стропил



Обрешетка

В случаях, когда балки перекрытия укладываются в стенных карманах, следует на нижних стропилах закрепить кобылки для устройства свеса кровли. Если же перекрытия лежат на мауэрлате, то кобылки не нужны, поскольку балки должны выступать за стены образуя свес.

Обрешетка является важной частью конструкции кровли



Обрешетка устанавливается в зависимости от предполагаемого покрытия мансардной крыши. Либо обрешетка будет сплошной, либо с просветами. Поверх обрешетки следует уложить гидроизоляционный слой, после чего можно приступать к зашивке фронтонов и укладке кровельного материала – металлочерепицы, профнастила или шифера.

Обрешетка крыши под металлочерепицу



Утепление мансарды

Если крыша мансарды имеет ломаную конструкцию, то, как правило, она не утепляется, поскольку воздушная прослойка под стропилами защищает помещения, одновременно вентилируя подкровельное пространство. Для этого, зашивая фронтоны, следует оставить вентиляционные окна (отверстия) над перекрытием мансарды. Теплоизоляцию следует сделать лишь внутри помещения мансарды.

Утепление мансардной крыши



Устройство теплоизоляции мансарды имеет свои особенности, поскольку комнаты имеют треугольные или трапециевидные потолки. Строители считают утепление одной из сложных технологических задач в устройстве мансардных помещений. Главное уложить теплоизоляцию так, чтобы на наклонном потолке и на ограждениях она не давала усадку в процессе эксплуатации.

Утепление мансарды



lestnitsygid.ru

Мансардная крыша и ее стропильная система: чертежи

Мансарда в доме – это всегда интересно, красиво и выгодно. Однако не каждый мастер возьмется выполнять все работы самостоятельно. Причины: незнание технологических тонкостей и сложная стропильная система мансардной крыши. Но построить мансарду самостоятельно можно, главное – хороший проект и трезвая оценка собственных сил, финансовых возможностей. А мы подскажем и расскажем, какие виды стропил бывают, и разберем устройство стропильной системы мансардной крыши различных типов.

Типы мансардных крыш

Составление проекта должно учитывать все нюансы. При неправильных просчетах, застройщик рискует получить в итоге не то, что планировалось сделать. Чем проще крыша, тем удобнее ее сделать своими руками. Типы крыш бывают:

  1. Двухскатной, где скаты спускаются по обеим сторонам;
  2. Ломаной, состоящей из двух и более скатов разных углов наклона;
  3. Вальмовой с треугольной формой скатов;
  4. Полувальмовой – скаты торцевого типа располагаются примерно на половине расстояния высоты;
  5. Купольной для строений многоугольной или круглой формы;
  6. Сводчатой – в разрезе такая крыша имеет форму дуги.

Мансардную крышу различают как вентилируемую и невентилируемую. Выбирается тип в зависимости от климатических особенностей региона, например, в зонах с большим количеством осадков лучше строить вентилируемые объекты.

Виды стропильных систем

Стропильная система мансардной крыши выбирается в зависимости от планировки строения и различается так:

Рекомендуем к прочтению:

  1. Наслонная стропильная система мансарды обустраивается в случае, когда несущая перегородка проходит посередине строения. Конструкция перераспределяет весовую нагрузку и подходит для строений, где расстояние между внешними стеновыми панелями и внутренней опорной системой не превышает 7 м.
  2. Висячие стропильные системы применимы при отсутствии внутренних перегородок, стен. Опираемые на мауэрлат и коньковый прогон, они подходят для строений, где расстояние между внешними стенами и конструкцией не превышает 14 м.
  3. Комбинированные стропила мансарды чаще всего нужны в строениях, где вместо перегородок обустраиваются колонны. Получается, что часть конструкции стропил опирается на колонны, а часть выполняется в висячем варианте. Отсутствие вспомогательных элементов, снижение нагрузки на фундамент и никаких загромождающих элементов – основные достоинства системы, потому данный вариант применяется чаще всего.

Важно! Виды стропильных систем выбираются на стадии проектирования, чтобы правильно рассчитать нужную крепость фундамента. В случае, когда решение о строительстве мансарды возникает на заключительном этапе возведении объекта, потребуется точная схема стропильной системы мансардной крыши и полный перерасчет массы дома с учетом новых данных. Пренебрегать процессом нельзя, особенно в зонах со слабым грунтом. Иначе в итоге получится, что дом быстро просядет, а грунтовые воды приведут фундамент в негодность за короткое время.

Конструкционные особенности стропильной системы

Основные узлы мало отличаемы от обычной двухскатной крыши:

  • Мауэрлат – основание крыши, берущее на себя вес.
  • Стропила – элементы системы, формирующие наклонность скатов. Верх закрепляется на конек, низ – на мауэрлат или стойку.
  • Стойка – элемент, поддерживающий конек или заднюю часть стропильной ноги.
  • Подкосы нужны для упрочнения и поддержки стропильных ног. Подкос имеет косой срез и служит для предупреждения прогиба стропил под тяжестью массы.
  • Затяжки – горизонтальная стяжка пары стропил, размещаемая в верхней или нижней части.

Важно! Стропильные элементы часто выполняются из древесины самого высокого сорта. Приобретается брус влажностью не более 15-18%, предварительно обрабатывается составами против гниения, антипренами.

Схема сборки стропильной системы для мансарды

Мансардная стропильная система – дело достаточно хлопотное, поэтому лучше поручить сборку мастеру. Но если такого нет, советы и видео помогут выполнить простейшую конструкцию самостоятельно.

  1. На верхнюю обвязку стен укладывается брус мауэрлата. Если дом бревенчатый, можно обойтись верхними венцами, усиленными скобами.
  2. Смонтировать балки перекрытия. Крепление на мауэрлат или выступы стеновых панелей. Самое простое крепление – без выноса, опора на стены, а вот с выносом – это когда балка выносится за периметр дома для обустройства свеса. В этом случае расстояние между концом балки и стеновой панелью должно быть не менее 0,5-1,0 м.
  3. Монтируются вертикальные стойки. Для этого определяется середина балки перекрытия, затем от нее откладываются равные промежутки – расстояние должно быть равно ширине мансардного помещения.
  4. Затяжки закрепляются на стойках, при этом получается, что каждая пара стоек выглядит как буква «П».
  5. Монтаж нижних стропильных элементов проводится с креплением на стойке. Крепежи – саморезы или гвозди, на мауэрлат крепеж в виде ползунка подвижного крепления, компенсирующий усадочные проявления бруса.
  6. Установка стропил мансардной крыши верхней части производится с соединением каждой пары металлической накладкой или бруском.
  7. Финальная обработка включает укладку гидроизоляционной мембраны, обрешетки. Обрешетка для мягкого кровельного материала сплошная, для профлистов и другого жесткого материала – разреженная.

Предложенный монтаж стропильной системы – самый простой. Обустроить такую конструкцию своими руками вполне возможно, следует лишь произвести правильные расчеты, стропильной системы, чертежи мансардной крыши, схемы помогут выполнить работы без ошибок.

Стропила с выносом за стеновую панель

Рекомендуем к прочтению:

Такой вариант применяется при малом объеме внутреннего пространства. Придется опирать стропильную ногу на балку верхнего перекрытия. Мауэрлат тут не нужен, а вот усиливающие подкосы обязательны. Для упрочнения основания можно залить ж/б пояс. Крепление балок перекрытия к монолитному поясу производится анкерами, куда врубаются опорные стойки на максимальную толщину бруса.

Важно! Выносная конструкция формирует карниз: для деревянных домов ширина от 0,5 м, для выполненных из бетона и камня – от 0,4 м.

Схема работ:

  1. Установить крайние балки перекрытия, формирующие контур свесов. Сечение балок 150*200 мм.
  2. По натянутому между крайними балками шнуру, монтируются остальные брусья: расстояние между ними равно шагу стропильных ног. Утепленные крыши требуют шага стропил 0,6 м, в случае монтажа стропил с указанным шагом их можно выполнить из бруса сечения 50*150 мм.
  3. Вытесав шипы подготовить опоры.
  4. Установить угловые стойки и скрепить их временными опорами.
  5. Отвесом определить место точек опоры балок и выбрать отверстия для них.
  6. Установить рядовые стойки и пару несущих опор по центрам фронтона мансарды.
  7. Уложить прогоны из досок 50*150 мм. Закрепить прогоны уголками.
  8. Соединить опоры брусками, закрепив их также уголками на прогоны.
  9. Скрепить ригели, для чего подойдет временный крепеж дюймовкой. Отступление от края каркаса 300-350 мм.
  10. Выполнить шаблон для нижнего ряда стропилин: приложить доску-заготовку к торцу прогона и балки, определить место среза излишков, примерить и подтесать.
  11. Смонтировать торцевые стропильные стойки.
  12. Изготовить шаблон для верхней части стропильных ног.
  13. Примерить шаблон и соорудить ярус, как будет стропильная система фото мансардной крыши наглядно покажут всю конструкцию.
  14. Если шаблоны подходят идеально, изготовить нужное количество стропильных ног, смонтировать их на место, укрепить бабкой ригели, чтобы избежать их провисания и жестко пришить их к коньковой зоне. Нижняя часть не требует жесткой подшивки, она должна быть свободной.

Финальное завершение – установка каркаса фронтона, обшивка обрешеткой и кровельным материалом. Если не совсем понятно, как сделать данный проект, смотрите видео от профессионалов, материал поможет разобраться в тонкостях строительства.

Мансарда из каркасных модулей

Мансардная крыша стропильная система которой подразумевает вариант каркасных модулей намного проще предыдущей. На перекрытие монтируются не группы отдельных опор, а готовые блочные модули боковых стен будущего помещения мансарды. Подобные конструкции мансардных крыш, их стропильной системы позволяют работать не на высоте, а внизу, просчитывая и промеряя каждый шаг. Поэтапный процесс такой:

  1. Заранее сделать по проекту стенки мансарды, причем продольные брусья выполняют роль прогонных и лежневых элементов. Вместе со стойками эти элементы разложить на ровной площадке и отметить угольниками гнезда под опорные точки боковых стен – сделать по ним пропилы.
  2. На стойках выбрать шип.
  3. Соединить продольный брус со стойками вертикального направления и получается модуль рамы (двойной). Это будущие стенки мансарды.
  4. Поднять рамы наверх и установить на место. Временно закрепить установленные рамы распорками и затем прикрутить скобами.
  5. Выбрать на краях балок гнезда для монтажа нижнего ряда стропил, при необходимости, доработать гнезда стамеской.
  6. Верхний стропильный ярус выполняется на земле, для чего предварительно заготовки подгоняются к нужным элементам.
  7. Основание верхнего треугольника мансардной конструкции является растяжкой, при этом длина его равна расстоянию между установленными плоскостями (вертикальными) уже смонтированных рам.
  8. По краям растяжки выбрать гнезда, а на нижних пятках – шипы.
  9. Собрать стропила для мансарды верхнего яруса, для дополнительного закрепления смонтировать ригель, а узел конька усилить деревянной накладкой треугольной формы.
  10. Предварительное изготовление стропильных ног на мансарду, позволит избежать работ на высоте. Выпилить нужно только верхний скос, опираемый на верхнюю стойку стеновой панели и на растяжку верхних стропильных ферм.
  11. Примерить нижнюю стропильную часть к торцу, отметить зону формы шипа на нижней пятке, выпилить шипы по сделанному чертежу.

Теперь остается только перебраться наверх и поднять все стропила. Установить сначала фермы, закрепив их на верхнюю обвязку стенок, а затем устанавливают нижнюю часть, прикрепляя к перекрытиям (балкам) скобами. Получается вполне комфортный этаж, стропильную систему для которого собирали на земле. Для облегчения понимания задачи строительства мансардной кровли, модульной стропильной системы, смотрите видео. Все остальные этапы выполняются по стандартной схеме обычной двускатной конструкции, выше приведена мансарда и стропильная система.

build-experts.ru

РубрикаРазное

Добавить комментарий
