Ступени гусиный шаг – мини-вариант «утиные» ступеньки, расчет марша на второй этаж и пошаговая инструкция сборки своими руками, примеры конструкций из металла и деревянных «лапок»

выбор материалов, расчет ступеней, рекомендации по изготовлению своими руками

Во время строительства домов с небольшой площадью постоянно возникают проблемы со свободным пространством. Если в помещении нет места для обустройства лестницы на второй этаж, приходится искать альтернативные варианты. В такой ситуации можно обратить внимание на лестницу «гусиный шаг». Ее конструкция смотрится привлекательно и может стать хорошим дополнением дизайна жилого помещения.

Особенности конструкции

Отличительной чертой этой лестницы является асимметричная форма ступеней. Говоря проще, половина ступени имеет один показатель ширины, а вторая половина — другой. В результате людям преклонного возраста передвигаться по лестнице «утиный шаг» довольно сложно. Также она должна оснащаться перилами для удобства использования. Кроме этого, стоит обратить внимание на угол наклона лестницы: он должен составлять от 45 до 60 градусов.

Ступени располагаются на большом расстоянии друг от друга. Их высоту можно настроить в зависимости от потребностей владельца. При желании конструкцию можно построить с различными поворотами. Однако форма первой ступеньки в такой ситуации будет зависеть от направления поворота. Например, если лестница заворачивает влево, то правая сторона первой ступени должна быть шире. Это позволит сделать подъем более удобным.

«Гусиный шаг» может иметь несколько форм ступеней:

  • клиновидные;
  • h-образные;
  • сферические.

Следует помнить, что ступени лестничного марша располагаются симметрично относительно центральной оси конструкции.

Выбор материалов

Чаще всего лестница изготавливается из древесины, но при желании можно использовать другие материалы. Деревянная лестница хорошо смотрится визуально, а стоимость готовой конструкции сравнительно невысока. Кроме этого, дерево легко обрабатывается. При постройке лестницы не стоит выбирать древесину мягких пород, например, осину. Этот материал может не выдержать высокие нагрузки. Оптимальным выбором станут твердые породы — дуб, лиственница либо бук. Перед использованием древесину необходимо хорошо просушить. В материале не должно быть сучков.

Металлическая лестница имеет ряд преимуществ:

  • быстрота сборки;
  • способность выдержать большие нагрузки;
  • долговечность.

Однако для ее изготовления необходимо уметь пользоваться сваркой. В противном случае придется обратиться за помощью к специалистам. К этой конструкции относятся по-разному. Некоторые считают ее компактной и удобной в использовании, а другие недовольны особенностями эксплуатации. Чаще всего негативные мнения связаны с проблемой переноса по лестнице крупногабаритных предметов. Однако, если выполнить все необходимые расчеты, то недостатки конструкции будут нивелированы.

Преимущества и недостатки

Все строительные конструкции могут иметь ряд положительных и отрицательных моментов. Основным достоинством лестницы «гусиный шаг» является возможность сэкономить свободное пространство. В сравнении с классическими типами лестничных маршей она занимает примерно в 2 раза меньше места. Именно поэтому такая конструкция чаще всего используется в строениях с небольшой площадью.

Также ее можно установить в подвалах. Нестандартная форма ступенек придает всей конструкции оригинальность. Она может отлично вписаться практически в любой интерьер. Ее несложно построить, а материалы можно приобрести в любом магазине строительных товаров. Таким образом, соорудить лестницу «утиный шаг», чертеж которой можно легко найти, под силу практически любому человеку, имеющему представление о работе с древесиной.

Среди недостатков конструкции можно отметить большой угол наклона.

Рекомендации по изготовлению

Лестницы этого типа обладают небольшими габаритами и будут хорошо смотреться в небольших жилых строениях, в которых приходится экономить свободное пространство. При этом они отлично вписываются в дизайн.

Расчет изделия

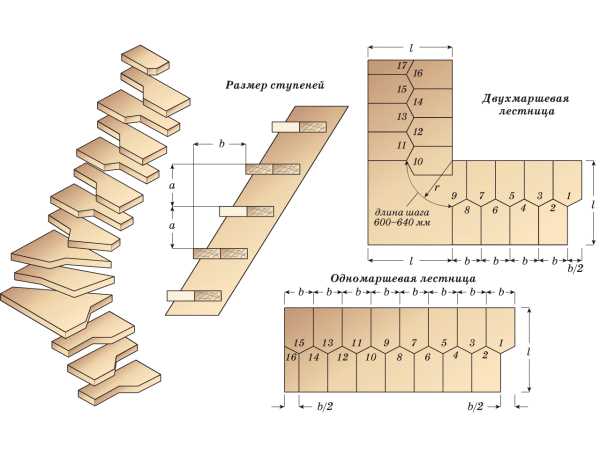

Для решения поставленной задачи можно воспользоваться различными инструментами, например, калькулятором онлайн. Расчет лестницы «гусиный шаг» следует начинать с определения угла ее наклона. Для нахождения оптимального показателя следует измерить расстояние от пола нижнего этажа до пола следующего. Кроме этого, предстоит учитывать максимальную границу крайней ступени.

Затем предстоит определить начальную позицию ступеньки. Этот шаг имеет наиболее важное значение при проектировании винтовой лестницы. Широкая часть у верхней и нижней ступеней должна быть сделана со стороны ведущей ноги, чаще всего справа. Специалисты рекомендуют делать нечетное количество ступеней. Расчеты конструкции должны вестись в вертикальной и горизонтальной плоскости.

Ширина в горизонтальном направлении вычисляется в соответствии со средним значением шага человека, составляющим от 60 до 65 см. Если место под конструкцию сильно ограничено, то ширину ступеней можно сократить до 40−50 см. Однако пользоваться такой конструкцией будет не очень удобно.

Рассчитать шаг в вертикальном направлении можно по следующей формуле: 2ВС + ШС = 60−65. В ней используются значения ширины и высоты ступеней, а также величина горизонтального шага. При использовании формулы следует исходить из того, что одно значение уже известно. Второй показатель вычисляется благодаря

приравниванию суммы к величине горизонтального шага, находящейся в установленном пределе.

Чтобы сделать эксплуатацию шаговой лестницы максимально удобной, следует дополнительно вычислить соотношение подступенка и проступи. Если конструкция будет установлена в жилом строении, то диапазон значения составит от 17:29 до 20:23. Когда конструкция используется редко, например, расположена в подвале, то допускается применять соотношение от 19:25 до 21:21.

С использованием косоура

Лестницы типа «гусиный шаг» могут иметь несколько вариантов изготовления. Одним из наиболее популярных среди них является установка на металлическом косоуре. Каркас ступеней в такой ситуации также лучше изготовить из металла, а затем установить на него деревянные ступеньки. Основная нагрузка в этой конструкции приходится на края ступеней. Чем шире они будут, тем большей окажется и нагрузка. Таким образом, при изготовлении лестницы особое внимание следует уделить узлам крепления ступенек к косоуру.

Чаще всего при монтаже проблемы возникают с горизонтальным размещением конструкции. Сначала требуется наживить ступени, а затем с помощью строительного уровня и отвеса сориентировать их в пространстве. Изготавливая лестницу на косоуре, перила и балясины монтируются непосредственно на ступеньки. Отличительной чертой этой конструкции является простота ее сборки.

При этом лестница обладает отличными техническими характеристиками.

С применением тетивы

Тетива изготавливается из толстых предварительно струганных досок толщиной от 60 мм. Ширина доски должна составлять около 300 мм. Тетива наклонена под углом в 45−50 градусов. Что касается длины заготовки, то она должна соотноситься с расстоянием между этажами. Перед началом сборки тетива укладывается на ровную горизонтальную поверхность пазами вверх.

Это необходимо для обработки клеем мест крепления ступенек, что позволит увеличить надежность всей конструкции. После этого в пазы устанавливаются ступени. Возможна ситуация, что они будут входить с трудом. Не стоит расстраиваться, ведь

достаточно подбить ступеньки молотком. Следует помнить, что для решения поставленной задачи нельзя использовать металлический инструмент. Лучше отдать предпочтение деревянному либо резиновому. Когда клеевой состав высохнет, можно установить противоположную тетиву.

Лестницу с гусиным шагом довольно просто сделать своими руками. Хотя сама конструкция является неоднозначной, в небольших помещениях она используется часто.

Для экономии свободного пространства приходится искать компромисс, и такая лестница может им стать.

Поделитесь с друзьями!

7lestnic.com

Делаем лестницу «Гусиный шаг» самостоятельно — пошаговая технология


Читайте также:

Делаем лестницу «Гусиный шаг» самостоятельно — пошаговая технология

В малогабаритных двухэтажных домах устройство полноценной лестницы зачастую отнимает драгоценные квадратные метры, поэтому приходится выбирать конструкции компактных лестниц.ним относится лестница «гусиный шаг» с увеличенным углом наклона и срезанными в одну сторону ступенями. Подъем и спуск по такой лестнице ведутся по определенной схеме, из-за срезанной формы вставать можно только на определенную сторону ступеньки.

Лестница «гусиный шаг» позволяет сэкономить от 30 до 70 процентов площади первого этажа. В домах для постоянного проживания лестницу «гусиный шаг» используют чаще всего в качестве вспомогательной. В дачных домиках или небольших коттеджах для временного проживания этот тип лестницы применяется более широко.

Описание лестницы «гусиный шаг»

Лестницы этого типа могут быть прямыми или поворотными на косоурах, тетивах или больцах. При использовании опоры на косоурах ступени лестницы опираются на специально выпиленные выступы в несущих балках. Опоры перил при этом устанавливают на самих ступенях. Форма косоуров для лестницы «гусиный шаг» достаточно сложная, с различным профилем выступов, поэтому выполнять ее нужно по заранее подготовленному лекалу.

Ступени лестницы с тетивами устанавливаются в пазы в боковых балках – тетивах, глубина паза при этом составляет 20-30 мм. Пазы размечают по шаблону, не забывая чередовать их для разной ширины ступеней. Для большей прочности лестницы на тетивах стягивают с помощью металлических или деревянных тяжей, расположенных под ступенями. Перила в такой конструкции лестниц крепят на тетивах, примеряя по месту балясины и срезая их под углом.

Больцы – самонесущие элементы, стягивающие ступени и принимающие нагрузку. Их расположение зависит от формы ступеней, и в целом такая конструкция лестницы является довольно сложной для самостоятельного проектирования.

Ступени лестницы, как правило, выполняют из древесины сосны, бука, дуба. Толщина ступеней должна составлять не менее 36 мм, а ширина в широкой части – 30 см. Ширину узкой части выбирают в зависимости от угла уклона лестницы так, чтобы она не перекрывала расположенную ниже ступеньку, но при этом обладала достаточной прочностью для того, чтобы ее можно было закрепить на опорах. Общая ширина лестницы должна позволять удобно передвигаться по ней одному человеку, при этом делать ее излишне широкой не нужно, чтобы не пришлось при подъеме и спуске делать слишком большие шаги. Оптимальная ширина лестницы «гусиный шаг» – 60-80 см.

Технология выполнения лестницы «гусиный шаг» своими руками

Обладая минимальными навыками работы с древесиной выполнить простую прямую лестницу «гусиный шаг» можно своими руками. Для этого необходимо заранее произвести расчеты и определить ширину лестницы, угол подъема, количество ступеней и размеры пролета в плане. Если вы не обладаете навыками проектировщика, можно использовать готовый чертеж.

Изготовление опорных балок

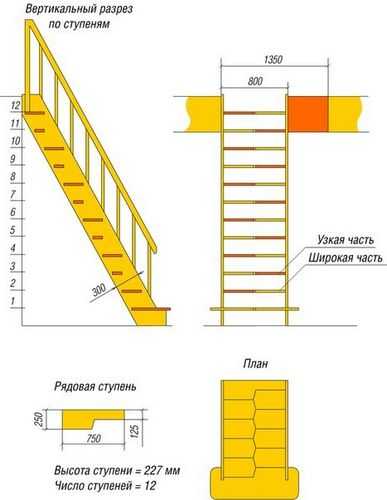

Представленная на чертеже лестница относится к малогабаритным лестницам тетивного типа, то есть ступени опираются на пазы в несущих опорных балках – тетивах. Тетивы изготовляют из толстой сухой струганой доски. Оптимальная толщина доски – 60 мм, ширина – 30 см. Рекомендуемый угол наклона лестницы – от 45 до 60 градусов, при этом длина каждой тетивы при высоте потолка первого этажа 2,5 метра указан в таблице.

Разметку на подготовленную доску наносят по заранее начерченному на плотном картоне лекалу. При нанесении разметки необходимо помнить, что ступеньки располагаются в шахматном порядке, чередуя на каждой тетиве широкую и узкую стороны. Гнезда для посадки ступенек выполняют с помощью ручного фрезера. Для повышения точности можно изготовить шаблон из фанеры или МДФ с пазами и рейкой, обеспечивающей фиксацию шаблона на доске под нужным углом.

Изготовление ступеней

Ступени делают из сухой сосновой доски толщиной 36 мм. Доску отрезают по ширине, срезают один передний угол по прямой линии или по лекалу, после чего обрабатывают шлифовальной машинкой все острые углы. Нижняя ступень выполняется без срезанных углов.

Сборка лестницы

Лестницу собирают на полу или другой ровной поверхности. Кладут одну тетиву гнездами вверх и устанавливают в нее ступеньки, промазывая стыки герметиком для дерева. Сверху на ступеньки укладывают вторую тетиву и совмещают ступени с гнездами. Закрепляют тетиву на ступеньках с помощью деревянного молотка.

Установка тяжей

При нагрузке ступеньки прогибаются, а после обратно выпрямляются. При этом создаются усилия, способствующие расхождению тетив в разные стороны. Чтобы избежать этого, в трех-четырех местах под ступеньками устанавливают металлические или деревянные тяжи. Деревянные тяжи выполняют из сухого бруска. Их вставляют в специально сделанные сквозные пазы, а концы расклинивают стальными или деревянными клиньями. Металлические тяжи представляют собой шпильки необходимой длины. Под них в тетивах сверлят отверстие необходимого диаметра, закрепляют их с помощью гаек и закрывают декоративными элементами.

Установка лестницы и крепление перил

Лестницу ставят на предназначенное для нее место, нижним концом упирая в опорный брус, а верхним – в заранее выполненные в балке перекрытия пазы. Закрепляют опорный брус на балке пола с помощью анкерных болтов. Перила для лестницы «гусиный шаг» должны быть прочными, если лестница с одной стороны проходит вдоль стены, их выполняют только с одной стороны. Опорные столбы перил ставят на полу первого этажа в заранее подготовленные гнезда, дополнительно закрепляют их на шпильки. Балясины или рейки для перил устанавливают на верхнюю либо боковую часть тетив с помощью шпилек или саморезов, предварительно промазав стыки столярным клеем. Перила крепят саморезами изнутри.

Отделка лестницы

Лестница «гусиный шаг» обычно имеет довольно крутую форму, поэтому покрытие ступеней не должно быть скользким. Оптимальным вариантом является отделка лестницы лако-красочными материалами с последующим закреплением на ступенях накладок из нескользящего материала, например, ковролина. Лак или краску наносят на все деревянные конструкции лестницы после предварительной шлифовки и очистки от пыли. Если в дереве видны следы от крепления элементов, их закрывают деревянными заглушками или герметиком. При желании дереву можно придать любой оттенок, покрыв его морилкой или колером для дерева. Покрытие хорошо просушивают, при необходимости снова шлифуют самой мелкой наждачной бумагой и покрывают вторым слоем лака.

Лестница «гусиный шаг» относится к компактным лестницам. Она оригинально смотрится и занимает немного места, однако, в домах для постоянного проживания может быть не очень удобна, особенно если среди членов семьи есть пожилые люди или маленькие дети. В этом случае лучше установить маршевую прямую лестницу на второй этаж или поворотную лестницу.

Вы читаете статью Делаем лестницу «Гусиный шаг» самостоятельно — пошаговая технология. Все материалы на сайте Two Room, а также и статья Делаем лестницу «Гусиный шаг» самостоятельно — пошаговая технология - написаны с целью информационного обогащения и мы рады если Вам нравиться наш Журнал.

two-room.ru

Лестница гусиный шаг своими руками

В малогабаритных двухэтажных домах устройство полноценной лестницы зачастую отнимает драгоценные квадратные метры, поэтому приходится выбирать конструкции компактных лестниц.ним относится лестница «гусиный шаг» с увеличенным углом наклона и срезанными в одну сторону ступенями. Подъем и спуск по такой лестнице ведутся по определенной схеме, из-за срезанной формы вставать можно только на определенную сторону ступеньки.

Лестница «гусиный шаг» позволяет сэкономить от 30 до 70 процентов площади первого этажа. В домах для постоянного проживания лестницу «гусиный шаг» используют чаще всего в качестве вспомогательной. В дачных домиках или небольших коттеджах для временного проживания этот тип лестницы применяется более широко.

Описание лестницы «гусиный шаг»

Лестницы этого типа могут быть прямыми или поворотными на косоурах, тетивах или больцах. При использовании опоры на косоурах ступени лестницы опираются на специально выпиленные выступы в несущих балках. Опоры перил при этом устанавливают на самих ступенях. Форма косоуров для лестницы «гусиный шаг» достаточно сложная, с различным профилем выступов, поэтому выполнять ее нужно по заранее подготовленному лекалу.

Делаем лестницу гусиный шаг своими руками

Ступени лестницы с тетивами устанавливаются в пазы в боковых балках – тетивах, глубина паза при этом составляет 20-30 мм. Пазы размечают по шаблону, не забывая чередовать их для разной ширины ступеней. Для большей прочности лестницы на тетивах стягивают с помощью металлических или деревянных тяжей, расположенных под ступенями. Перила в такой конструкции лестниц крепят на тетивах, примеряя по месту балясины и срезая их под углом.

Конструкция лестницы

Больцы – самонесущие элементы, стягивающие ступени и принимающие нагрузку. Их расположение зависит от формы ступеней, и в целом такая конструкция лестницы является довольно сложной для самостоятельного проектирования.

Крепление лестницы на больцах

Ступени лестницы, как правило, выполняют из древесины сосны, бука, дуба. Толщина ступеней должна составлять не менее 36 мм, а ширина в широкой части – 30 см. Ширину узкой части выбирают в зависимости от угла уклона лестницы так, чтобы она не перекрывала расположенную ниже ступеньку, но при этом обладала достаточной прочностью для того, чтобы ее можно было закрепить на опорах. Общая ширина лестницы должна позволять удобно передвигаться по ней одному человеку, при этом делать ее излишне широкой не нужно, чтобы не пришлось при подъеме и спуске делать слишком большие шаги. Оптимальная ширина лестницы «гусиный шаг» – 60-80 см.

Технология выполнения лестницы «гусиный шаг» своими руками

Обладая минимальными навыками работы с древесиной выполнить простую прямую лестницу «гусиный шаг» можно своими руками. Для этого необходимо заранее произвести расчеты и определить ширину лестницы, угол подъема, количество ступеней и размеры пролета в плане. Если вы не обладаете навыками проектировщика, можно использовать готовый чертеж.

Технология выполнения лестницы

Изготовление опорных балок

Представленная на чертеже лестница относится к малогабаритным лестницам тетивного типа, то есть ступени опираются на пазы в несущих опорных балках – тетивах. Тетивы изготовляют из толстой сухой струганой доски. Оптимальная толщина доски – 60 мм, ширина – 30 см. Рекомендуемый угол наклона лестницы – от 45 до 60 градусов, при этом длина каждой тетивы при высоте потолка первого этажа 2,5 метра указан в таблице.

Таблица Угла наклона лестницы к длине тетивы

Разметку на подготовленную доску наносят по заранее начерченному на плотном картоне лекалу. При нанесении разметки необходимо помнить, что ступеньки располагаются в шахматном порядке, чередуя на каждой тетиве широкую и узкую стороны. Гнезда для посадки ступенек выполняют с помощью ручного фрезера. Для повышения точности можно изготовить шаблон из фанеры или МДФ с пазами и рейкой, обеспечивающей фиксацию шаблона на доске под нужным углом.

Процесс нанесения разметки на подготовленную доску

Изготовление ступеней

Ступени делают из сухой сосновой доски толщиной 36 мм. Доску отрезают по ширине, срезают один передний угол по прямой линии или по лекалу, после чего обрабатывают шлифовальной машинкой все острые углы. Нижняя ступень выполняется без срезанных углов.

Сборка лестницы

Лестницу собирают на полу или другой ровной поверхности. Кладут одну тетиву гнездами вверх и устанавливают в нее ступеньки, промазывая стыки герметиком для дерева. Сверху на ступеньки укладывают вторую тетиву и совмещают ступени с гнездами. Закрепляют тетиву на ступеньках с помощью деревянного молотка.

Процесс сборки лестницы

Установка тяжей

При нагрузке ступеньки прогибаются, а после обратно выпрямляются. При этом создаются усилия, способствующие расхождению тетив в разные стороны. Чтобы избежать этого, в трех-четырех местах под ступеньками устанавливают металлические или деревянные тяжи. Деревянные тяжи выполняют из сухого бруска. Их вставляют в специально сделанные сквозные пазы, а концы расклинивают стальными или деревянными клиньями. Металлические тяжи представляют собой шпильки необходимой длины. Под них в тетивах сверлят отверстие необходимого диаметра, закрепляют их с помощью гаек и закрывают декоративными элементами.

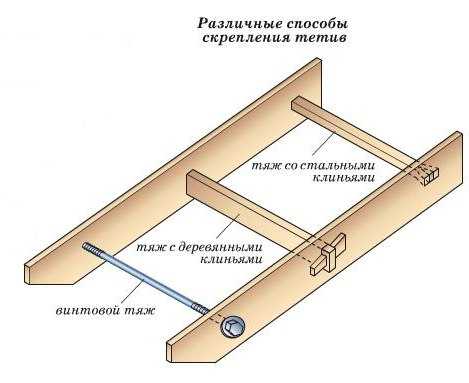

Различные способы крепления тетив

Установка лестницы и крепление перил

Лестницу ставят на предназначенное для нее место, нижним концом упирая в опорный брус, а верхним – в заранее выполненные в балке перекрытия пазы. Закрепляют опорный брус на балке пола с помощью анкерных болтов. Перила для лестницы «гусиный шаг» должны быть прочными, если лестница с одной стороны проходит вдоль стены, их выполняют только с одной стороны. Опорные столбы перил ставят на полу первого этажа в заранее подготовленные гнезда, дополнительно закрепляют их на шпильки. Балясины или рейки для перил устанавливают на верхнюю либо боковую часть тетив с помощью шпилек или саморезов, предварительно промазав стыки столярным клеем. Перила крепят саморезами изнутри.

Технология установки лестницы и крепления перил

Отделка лестницы

Лестница «гусиный шаг» обычно имеет довольно крутую форму, поэтому покрытие ступеней не должно быть скользким. Оптимальным вариантом является отделка лестницы лако-красочными материалами с последующим закреплением на ступенях накладок из нескользящего материала, например, ковролина. Лак или краску наносят на все деревянные конструкции лестницы после предварительной шлифовки и очистки от пыли. Если в дереве видны следы от крепления элементов, их закрывают деревянными заглушками или герметиком. При желании дереву можно придать любой оттенок, покрыв его морилкой или колером для дерева. Покрытие хорошо просушивают, при необходимости снова шлифуют самой мелкой наждачной бумагой и покрывают вторым слоем лака.

Лестница «гусиный шаг» относится к компактным лестницам. Она оригинально смотрится и занимает немного места, однако, в домах для постоянного проживания может быть не очень удобна, особенно если среди членов семьи есть пожилые люди или маленькие дети. В этом случае лучше установить маршевую прямую лестницу на второй этаж или поворотную лестницу.
