Как сварить ворота для забора своими руками: подробная иструкция

Время чтения: 9 минуты

Первым делом при освоении нового участка люди ставят забор, чтобы обозначить свои владения. На этом этапе многие пытаются сэкономить, делая заборы из сетки рабицы с маленькой калиткой, забывая о воротах. И зря. Ворота необходимы не только при окончании обустройства загородной жизни, но и во время строительства дома. Благодаря воротам ваш автомобиль и различная строительная техника сможет заехать на участок, чтобы быстро и качественно выполнить свою работу.

Многие отказывают от ворот, беспокоясь о финансах. Конечно, если заказывать готовые изделия у частных предпринимателей и фирм, то эти расходы вряд ли порадуют вас. Но в такой ситуации всегда выручают собственные золотые руки, которые при минимальных навыках владения сварочным аппаратом способны изготовить много полезных вещей для дома и быта.

В этой статье мы подробно расскажем, как собрать сварные ворота, и в большей степени поведаем, как правильно сварить ворота в домашних условиях.

Содержание статьи

Распашные ворота

Разновидности

Существует множество конфигураций распашных ворот. Необходимая конфигурация подбирается исходя из свободного места на участке или за его пределами. Ведь при открывании створки занимают немало места, и эту особенность нужно предусмотреть.

Всего разделяют три основных разновидности:

  1. Одностворчатые распашные ворота. Вариант редко используемый, но все-таки встречающийся на участках с большим количеством свободного места. В таком варианте ворота состоят из одной створки, открывающейся в правую или левую сторону, в зависимости от ваших пожеланий. Такая конструкция проще в сборке, но сложнее в монтаже и эксплуатации. Поскольку створка держится на петлях только с одной стороны, для таких ворот требуется усиленная опора и усиленные петли. Нередко одностворчатые ворота провисают и деформируются, если длина створки сильно превышает ее высоту.

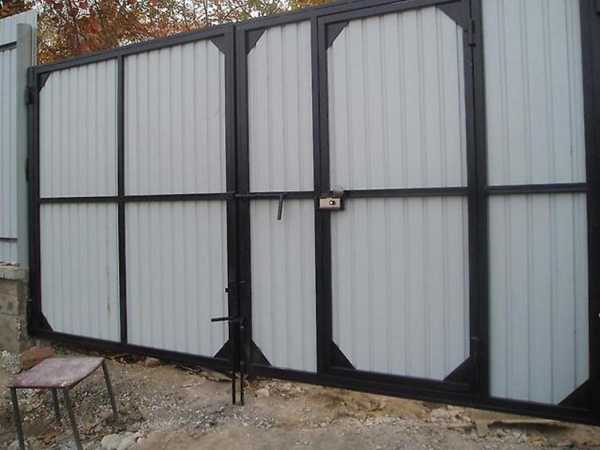

  2. Двустворчатые распашные ворота. Самый популярны вариант ворот среди всех разновидностей в принципе. Экономично, надежно, занимает мало места, нет проблем с монтажом и ремонтом. Такие ворота состоят из двух створок, открывающихся в разные стороны.
  3. Одностворчатые/двустворчатые ворота с врезной калиткой в створке. Если вариант сварить ворота и калитку рядом кажется вам недостаточно удобным, можно прорезать отверстие в самой створке и установить калитку туда. Выбор спорный, но некоторым умельцам он нравится. Учтите, что в таком случае порог будет достаточно высоким, что не всегда удобно для детей и пожилых.

Что ж, с типами распашных ворот мы разобрались. Выберите наиболее удобную конфигурацию, определитесь с размерами, сделайте чертеж. А мы расскажем, как правильно сварить распашные ворота.

Сварка каркаса

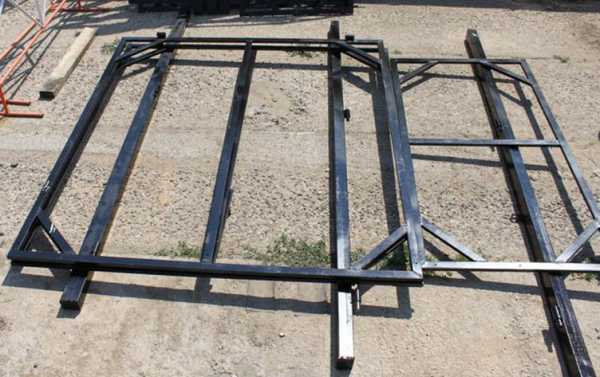

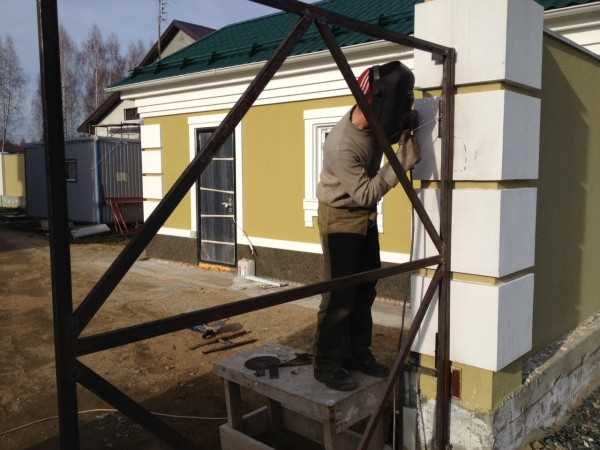

Для начала необходимо сварить каркас ворот. Под каркасом подразумеваются горизонтальные, вертикальные и поперечные металлические профтрубы, сваренные вместе и образующие створку. Да, каркас мы будем делать именно из профтруб, поскольку это недорогой и удобный вариант. В нашем случае каркас сваривается из труб 40х20 мм.

На момент сварки каркаса у вас уже должен быть готов чертеж будущих ворот, а также должны быть нарезаны и зачищены детали. Углы треб зарезайте под углом, чтобы потом их можно быть лучше состыковать.



Подготовьте ровную поверхность. Положите все детали в том порядке, как если бы они уже были сварены в створку. Состыкуйте заготовки, оставив между ними зазор не более 2 мм. Скрепите детали с помощью струбцин, проверьте плоскость с помощью ватерпаса.

Теперь можно приступать к сварке. Мы используем обычный бытовой инвертор. Электроды подбираются исходя из толщины стенки трубы и металла, из которого она сделана. При формировании шва рекомендуем сначала сделать две-три прихватки, и только потом сваривать детали воедино.

Читайте также: Как самому сделать ворота из профильной трубы?

В нашем случае при сварке нет никаких хитростей или секретов. Если вы раньше уже пользовались инвертором, то сможете выполнить эту работу без проблем и лишних советов.

После сварки со швов нужно удалить шлак с помощью металлической щетки, а затем зашлифовать поверхность шлифмашинкой или болгаркой со специальным кругом.

Если вам еще требуется сварная калитка, то она сваривается тем же способом. В качестве материала можно тоже использовать профтрубы.

Установка петель и створок

Итак, теперь, когда мы знаем, как сварить ворота на забор, осталось приварить петли и установить створки на опорные столбы. О петлях мы подробно рассказывали в этой статье. Прочтите обязательно, чтобы знать, как выбрать петли для ворот и как правильно приварить их.

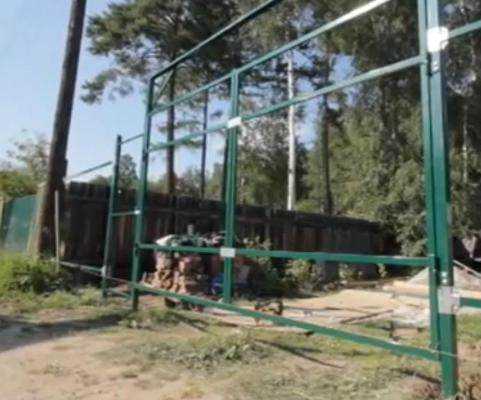

Что касается установки створок, то здесь понадобится помощью напарника, а лучше двоих. Вы будете варить, а двое напарников будут держать створку в правильном положении. Предварительно приварите петли к каркасу, и только затем выставляйте ворота по уровню в проем.

После выравнивания можно приварить вторую часть петель к опорным столбам. Сварку начинается сверху-вниз. После приварки каждой отдельной петли проверяйте, как открываются и закрываются ворота, чтобы избежать перекосов.

Откатные ворота

Разновидности

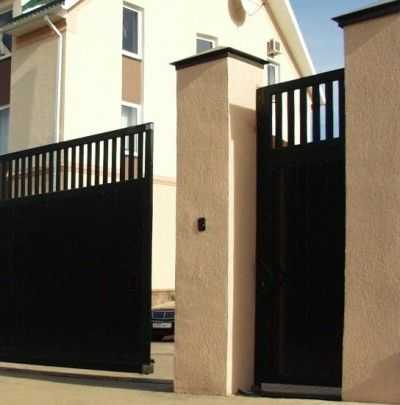

Откатные или раздвижные ворота — это отличный выбор для тех, кому вечно не хватает места на участке, при этом есть лишние финансы и время на выполнение работы. Раздвижные ворота состоят из одной или двух створок, которые перемещаются в заданную сторону по специальным рельсам. Такие ворота разделяются по типу раздвижной системы.

Давайте рассмотрим их подробнее:

  1. Рельсовая система откатных ворот. Это самый простой вариант из всех. Перед изготовлением створок в землю устанавливается металлическая рельса, по которой затем с помощью роликом двигаются ворота. Такая конструкция не очень практична, поскольку в рельсы забивается снег, грязь, листва и все это сложно вычищается.
  2. Подвесная система откатных ворот. В этом случае створка перемещается по специальной металлической балке, установленной не в землю, а сверху. Крепится такая балка к опорным столбам. Это надежный и долговечный вариант, но нужно учесть, что в таком случае высота ворот ограничит высоту авто, которое может проехать на участок.
  3. Консольная система откатных ворот. Самый дорогой и трудоемкий вариант, но использующийся чаще всего. В данном случае в качестве направляющей используется балка, установленная на некотором расстоянии над землей на специальные консольные блоки. К этой балке заранее приваривается створка.

Далее мы расскажем, как правильно сварить откатные ворота.

Сварка каркаса

Варим откатные ворота! Чтобы сделать это правильно, нужно заранее определиться с конструкцией и сделать чертежи. Здесь разница между разновидностями существенно заметнее, чем при сварке распашных ворот.

Мы не будем подробно рассказывать, как сваривать каждый тип откатных створок. Поскольку это тема для отдельной статьи. Скажем лишь, что каркас можно собрать из профтруб 50х50 или 40х20 мм, в зависимости от требований к надежности.
сварку нужно производить так: сначала прихватки, потом шов. Ведите электрод не быстро и не медленно. Так, чтобы швы получались равномерными, без пор и дефектов. После сварки швы обязательно нужно зачистить.

Установка створок

В случае с откатными воротами мы не используем петли, поэтому приваривать здесь нечего и не к чему. Основная задача — сварить каркас. А дальнейший монтаж осуществляется с помощью специальных роликовых систем, которые к сварке не имеют отношения.

Процесс монтажа отличается и зависит от типа системы. В случае с рельсовой или консольной системой принципы установки абсолютно отличаются, и их нужно рассматривать отдельно. Если вы решите устанавливать именно откатные ворота, мы рекомендуем дополнительно изучить тему их монтажа, поскольку это не наша компетенция.

Облицовка ворот

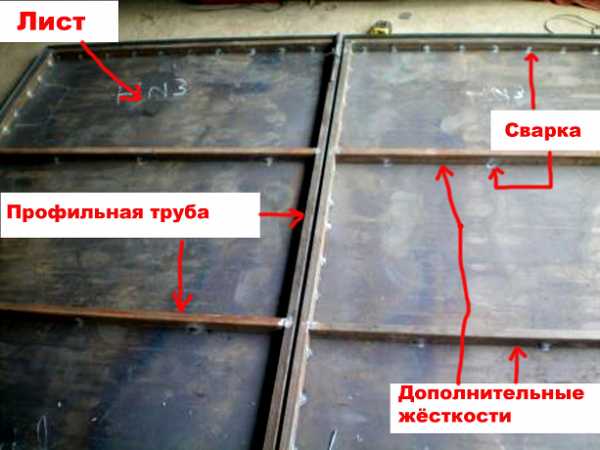

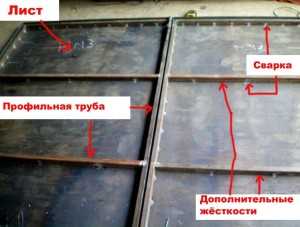

Облицовка ворот необходима вне зависимости от их типа и конструкции. Существует множество материалов, с помощью которых можно красиво и недорого облицевать каркас ворот.

Среди наиболее популярных материалов — профлист и поликарбонат. Оба варианта бюджетные, легко монтируются, без проблем перевозятся на легковом автомобиле и в целом отвечают поставленной задаче. Но нужно учитывать, что профлист и поликарбонат в частности не вандалоустойчивы. Профлист вскрывается обычным консервным ножом, а поликарбонат можно прорезать и обычным ножиком, если толщина облицовки невелика.

Несмотря на недостатки, оба этих материала широко используются среди дачников и владельцев загородной недвижимости. Профлист и поликарбонат монтируется на саморезы или специальные заклепки прямо к каркасу ворот.

Помимо перечисленных выше материалов, в качестве облицовки можно использовать следующие:

  • Дерево. Недорогой, красивый, но не самый практичный вариант. Нуждается в регулярном уходе, покраске или пропитке составами от насекомых и гниения. Если для облицовки был использован самый дешевый влажный лес, то в процессе высыхания доски могут деформироваться и растрескиваться.
  • Металлический лист. Надежный, относительно недорогой вариант, который подойдет для тех, кто беспокоиться о безопасности. Но учтите, что металлический лист тяжелее любой другой облицовки, поэтому понадобиться большее количество петель, и сами петли должны быть усиленными.
  • Сетка рабица. Дешевый, простой, но не совсем практичный вариант. Сквозь такие ворота участок будет напрямую просматриваться, что не всегда комфортно.

У каждого из представленных вариантов есть свои достоинства и недостатки. Выбирайте облицовочный материал исходя из требований безопасности, способа монтажа и стоимости.

Вместо заключения

Теперь вы знаете, как варить заборные ворота распашного и откатного типа. Распашные проще и надежнее, на наш взгляд. Их конструкция незамысловатая, при этом прочная и долговечная.

Откатные ворота потребуют больших затрат, сварить эту конструкцию немного сложнее из-за увеличенных размеров, да и сама установка таких ворот потребует привлечения дополнительной силы. Тем не менее, откатные ворота отлично экономят место на участке, которого, как известно, всегда недостаточно.

Новичкам мы рекомендуем варить именно распашные ворота. Если вы владеете сварочным аппаратом хотя бы на бытовом уровне и умеете пользоваться ватерпасом, то сможете самостоятельно сделать довольно надежные ворота. Откатной вариант ворот скорее предназначен для тех, у кого уже есть опыт в качественной сварке и имеются лишние финансовые средства.

В комментариях ниже вы можете рассказать о своем опыте, как самому сварить ворота, будь они распашные или откатные. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Как сварить ворота

Для человека, умеющего и любящего работы с металлом, изготовление ограждения и въездных ворот не составит особого труда. Сложнее дело обстоит, если варить и собирать металлические каркасные конструкции приходится один, от силы два раза в году. В этом случае при изготовлении самодельных ворот из профлиста и стального каркаса неизбежно встанет вопрос, как правильно сварить ворота,чтобы раму ворот не «повело», и при этом прочность соединения получилась достаточно высокой.

Сварные ворота, схема изготовления

На сегодня вариант изготовления ворот своими руками из профилированной трубы и облицовки из профнастила можно уверенно назвать наиболее оптимальным по затратам и полученному качеству, но при одном условии:правильно подобрать материал и режимы, позволяющие сварить с максимальной прочностью шва.

Понятно, что для изготовления воротной конструкции мало знать, как сварить ворота, потребуется выполнить несколько не менее важных этапов:

  • Максимально точно по размеру раскроить трубу заготовки;
  • Изготовить сварочный стапель или стол увеличенных размеров, чтобы подготовленный к сборке набор резаного профиля можно было бы сварить не «на коленке», а в нормальных условиях;
  • Подобрать качественный сварочный аппарат, позволяющий сварить тонкий металл с максимальным контролем качества шва.

Как самому сварить каркас ворот

Все варианты ворот на каркасной основе варятся по одной схеме. Первоначально по размерам, указанным в чертеже, необходимо вырезать отдельные куски профиля для каждой стороны каркаса. Лучше всего резать заготовку тонким отрезным кругом с помощью угловой машинки. Чтобы правильно отрезать профиль, первоначально откладываем с помощью слесарной линейки необходимый размер и отмечаем линию реза тонкой риской закаленным острием разметчика. Далее с помощью слесарного уголка обводим линию реза вокруг тела трубы. В этом случае можно резать профиль по контуру, заглубляя тонкий диск на 2- 3 толщины стенки трубы.

Чтобы сварить все элементы рамы так, чтобы они располагались в одной плоскости, потребуется сделать стапель или подставку под каркас будущих ворот. Лучше всего для этих целей подойдет жесткая ровная поверхность железобетонной плиты или, сбитая из досок и крытая листовым металлом, деревянная столешница верстака.

Как изготовить ворота своими руками

Проще всего получить высокое качество шва, если использовать углекислотный сварочный полуавтомат. Но подобное оборудование стоит достаточно дорого, и имеется в наличии только в ремонтных автомастерских, поэтому в домашних условиях ворота можно сварить только обычным инвертором или сварочным трансформатором.

Чтобы качественно сварить каркас ворот, потребуется приготовить следующее оборудование и материалы:

  1. Инвертор или трансформатор с набором кабелей и сварочным ключом и зажимом «земли», пару десятков сварочных электродов номером три и четыре;
  2. Сварочная маска, перчатки, щетка с металлической щетиной, двухсотграммовый молоток, четыре винтовые струбцины и рулетка;
  3. Емкость с водой и ветошь.

Совет! Если варить корпус ворот приходится сварочным трансформатором, кроме перечисленного оборудования, потребуются наборы балластных сопротивлений, используемых для сглаживания токовых характеристик вторичной цепи.

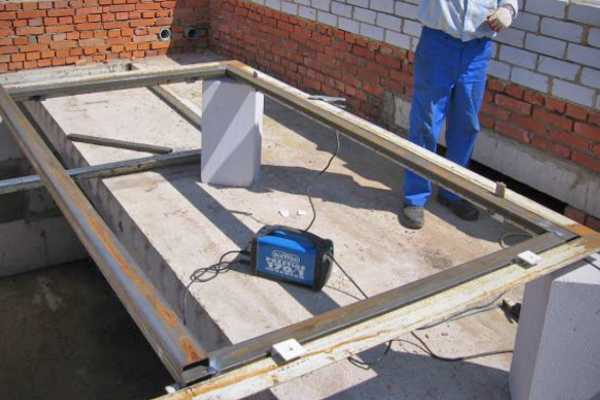

Размечаем и собираем каркас ворот

Сварить каркас распашных ворот проще всего не в виде отдельных створок, а как одну цельную раму. Далее, после выравнивания и определения точек крепления навесов на каркасе и на столбах, можно вварить две вертикальные стойки и разрезать прямоугольник на две створки.

Как бы это странно ни звучало, но правильно разметить и зафиксировать элементы рамы ворот перед сваркой бывает сложнее, чем сварить сам каркас. Для начала выбираем способ стыковки трубчатого профиля в угловых соединениях. Наиболее прочным получается косой шов, когда концы свариваемых отрезков подрезают под углом в 45о.

На начальном этапе подрезанные по размеру отрезки профиля выкладывают на сварочном столе по сторонам будущего каркаса ворот. Далее по угольнику выравнивают все четыре прямых угла будущей рамы ворот и фиксируют струбцинами к столешнице сварочного стола. Пред тем как сварить зафиксированную на столе заготовку ворот, необходимо измерить и сравнить длину диагоналей прямоугольника. Разница не должна превысить 2 мм.

Калитку для ворот проще всего сварить на кондукторе или на плите ОСБ, вырезанной по размеру калиточных дверей.

Сварка с гарантией качества

Перед началом работ специалисты советуют потренироваться и сварить несколько десятков сантиметров шва на обрезках профиля. Неважно, насколько ровным и красивым будет шов, главное — выполнить соединение без прожогов или непроваров. В первом случае потребуется наваривать усиление шва, во втором прочность ворот будет недостаточной, и каркас ворот развалится под собственным весом.

Сварить каркас ворот необходимо в два захода. Первоначально вырезанные и зафиксированные на столе отрезки трубы соединяют в углах сварочными точками, по две- три на каждый стык профилей. Через некоторое время, после остывания металла, на каркас устанавливают внутренние поперечины и распорки, и сваривают аналогичным образом.

Если варить правильно, то сваренный точками каркас будет достаточно прочным, чтобы переносить его и даже установить в проем ворот для разметки мест под приварку петель. Если замечаний к раме каркаса нет, можно заменить точечную сварку полноценными линейными швами. Лучше всего сварить стыки на том же столе, где выполнялась предварительная сборка.

Чтобы избежать перегрева и коробления, через каждые пару сантиметров сварочного шва необходимо делать перерыв. Кроме того, металл каркаса в непосредственной близости к месту сварки можно покрыть мокрой тряпкой, это ускорит остывание.

Перед тем как варить следующие швы, на месте соединения нужно аккуратно сбить шлак и зачистить щеткой, чтобы увидеть возможные дефекты. Исправлять проблемы нужно только после полного остывания металла.

Особенности сварочных работ с тонкостенным каркасом

Удобнее всего сварить трубчатую раму с помощью импульсного инвертора. Необходимое качество можно получить, только если правильно подобрать ток сварки. На инверторе подбор режима выполняется обычным поворотом регулятора на передней панели прибора. Для тонкого металла ворот обычно используют прямую полярность и сварочный ток до 40А, точное значение можно получить, только испытав на практике несколько режимов. Инверторные сварочные аппараты работают на постоянном напряжении, поэтому перед началом работ необходимо проверять полярность подключения. В противном случае можно запросто прожечь металл первым касанием электрода.

Значительно сложнее выполняется сварка ворот с помощью сварочного трансформатора. Основная проблема заключается в подборе характеристики необходимой жесткости. Чтобы получить наиболее мягкое и плавное нарастание тока, в момент зажигания дуги во вторичную цепь трансформатора последовательно подключаются наборы балластных сопротивлений большой мощности. Меняя количество резисторов в обойме, можно получить практически идеальное нарастание сварочного тока.

В этом случае тонкие двухмиллиметровые стенки каркаса будут сваривать без деформации и прогорания сварочной ванны.

Заключение

Если у вас нет опыта проведения сварочных работ, не пытайтесь варить швы на вертикальной поверхности, сваривать разнородный металл или работать сваркой в дождь или сырыми электродами. Подобные факторы следует сразу исключить из перечня условий работы.

bouw.ru

Сварить ворота своими руками - Всё о воротах и заборе

Изготовление распашных ворот своими руками

Классические распашные ворота могут иметь симметричные или ассиметричные створки, а также дополнительную калитку для входа. Независимо от типа конструкции их изготовление производится по одному и тому же принципу.

Установка опор

При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.

Порядок установки воротных столбов:
1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.

Совет. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.

1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.

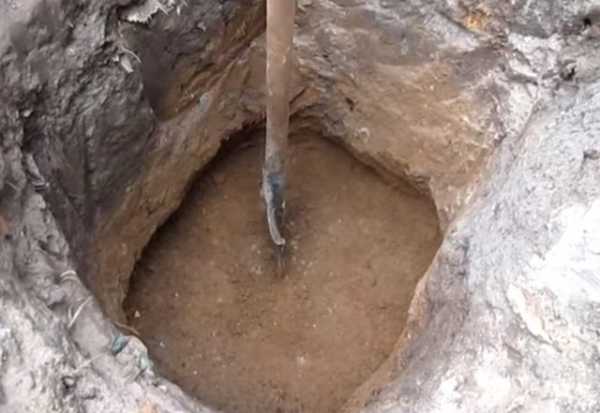

Котлован для заливки опорных столбов

2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см.
3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.

Совет. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.

Основные этапы изготовления створок для ворот

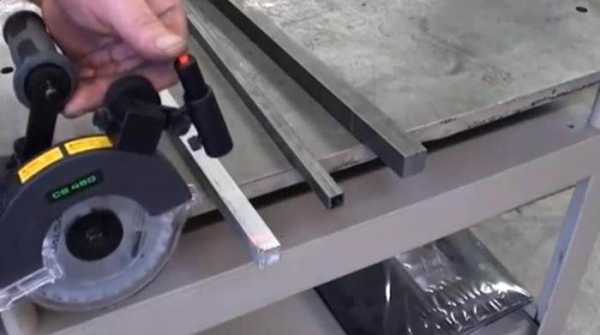

2. Металлический профиль нарезается по заданным размерам.

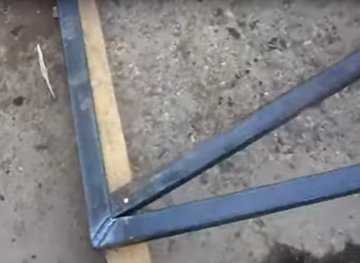

3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.

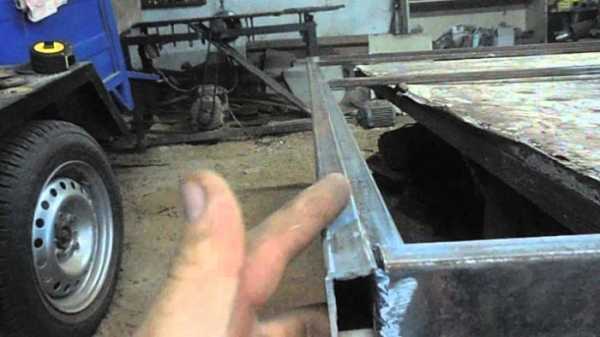

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня .

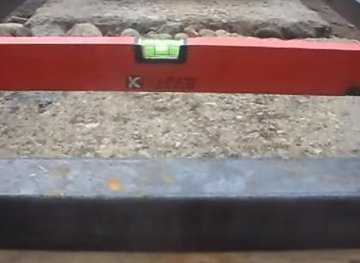

Проверка горизонтали и углов

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.


Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.
7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.


Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.


Усиление металлической полосы для приваривания петель

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

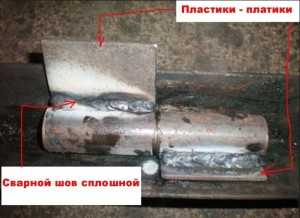

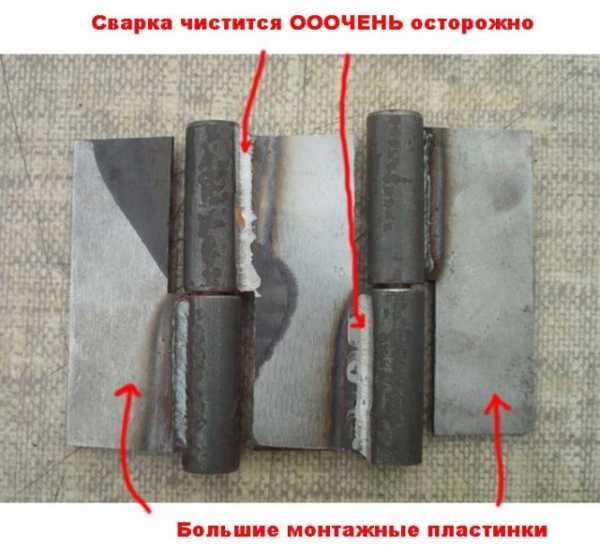

Обычно петли привариваются через пластины (ушки). к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Обшивка каркаса

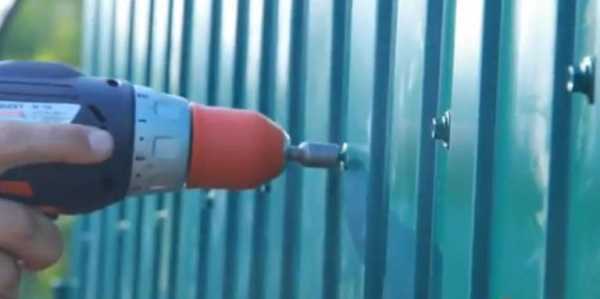

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

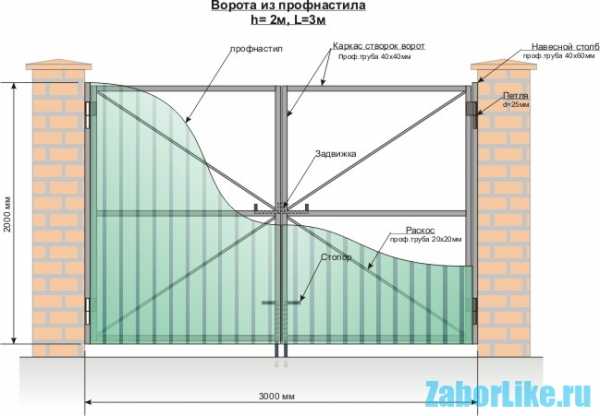

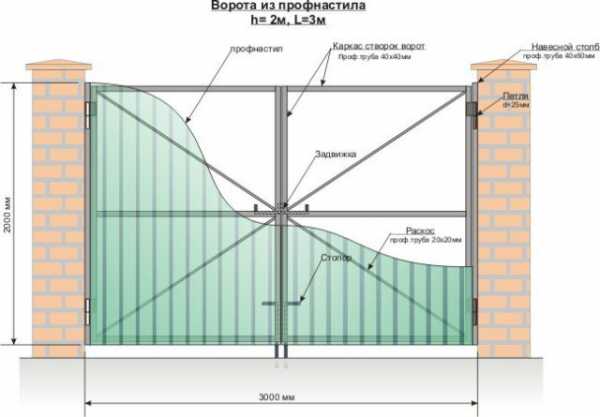

Ниже предоставлены несколько чертежей распашных ворот. из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом.

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Видео по теме: Распашные ворота своими руками

Как сварить калитку и ворота своими руками: чертежи и правила

Техника и основные правила — как сварить калитку

Вы строите дом. Масштабные работы по возведению фундамента, стен и крыши уже завершены. Инженерные коммуникации проведены к дому и внутри него. Пришло время подумать о приусадебном участке.

Готовая металлическая калитка.

Любой дом имеет огражденный участок, а если есть ограждение, обязательно должна существовать возможность прохода через него. Сегодня мы поговорим о том, как можно сварить калитку своими руками.

Выбираем тип калитки — соблюдаем гармонию

Выбирая тип калитки, в первую очередь необходимо обратить внимание на материал, из которого изготовлен сам забор.

Правило № 1 — какой забор такая и калитка.

Согласитесь, совершенно нелепо будет выглядеть калитка изготовленная из массивного профиля и профлиста (см. Ворота и калитка из профнастила ) на фоне забора из сетки рабицы.

Кованая калитка, здесь тоже будет смотреться не совсем уместно, к тому же, как правило, ограждения из сетки устанавливаются на металлические столбы круглого или квадратного сечения небольшого размера, а кованая калитка имеет внушительный вес, поэтому для ее установки потребуются более мощные столбы, которые в итоге внесут диссонанс во всю конструкцию ограждения.

Поэтому лучшим вариантом здесь будет сварная калитка, изготовленная из стального профиля, с внутренним забором из той же сетки. Такая калитка имеет небольшой вес, и надобность в мощных столбах отпадет сама собой.

Материал — соблюдаем правило

Любые сварные ворота и калитки начинаются с подготовки. Если вы уже определились с типом вашей калитки необходимо подготовить материал. Обычно когда изготовляют забор, в конечном итоге остается достаточно материала, из которого можно с успехом изготовить калитку.

Если ваш забор изготовлен на заказ и материала нет, то его следует приобрести, руководствуясь первым правилом.

Половина успеха — сварочный стол

Любые сварные калитки предполагают использование сварки. Поэтому, после того как у вас появился материал необходимо подготовить место для сварочных работ. Каждый профессиональный сварщик прекрасно знает, что хороший сварочный стол это половина успеха в сварочных работах.

  • Важно понимать, что при сварке, металл имеет свойство расширяться и сжиматься. При таких работах важно следить за изменениями, происходящими с конструкцией во время сварочных работ.
  • Поэтому как сварил ворота и калитку на неровной поверхности, не закрепляя конструкцию, так и получишь результат винтом или с глубокой деформацией периметра.
  • Итог, без использования ровного сварочного стола, сварная калитка однозначно будет иметь перекосы и доставлять неприятности во время эксплуатации, не говоря уже о внешнем виде.

Нет стола — импровизируем

Многие могут задать резонный вопрос, неужели для изготовления простой калитки придется приобретать специальный сварочный стол?

Конечно нет, стол легко изготовить самому.

  • Для этого можно взять лист ЦСП соответствующего размера и установить его прямо на земле с использованием подкладок.
  • Подкладки устанавливаются с применением строительного уровня. Таким образом, получается довольно ровная поверхность, на которой можно производить сварочные работы.

Конечно, такой «стол» не предназначен для интенсивной эксплуатации, но сварить ровную калитку вполне можно.

Наш совет — При отсутствии ЦСП, можно использовать и ДСП, но данный материал имеет тенденцию к возгоранию, поэтому использовать его нужно очень осторожно, предварительно полив достаточным количеством воды.

Нет чертежа — нет калитки

Материал готов, сварочный стол тоже, теперь нам потребуется изготовить чертеж калитки. Чертеж сварной калитки можно с успехом найти в другой статье нашего ресурса (см. Как сделать калитку ) и с помощью масштабирования подогнать под необходимый размер.

Безопасность и правила производства работ

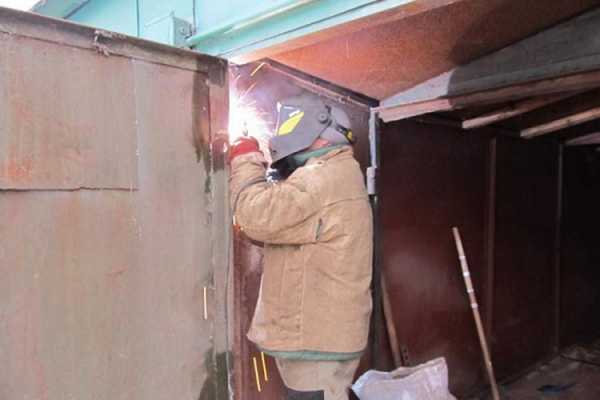

Следующий этап подготовка инструмента, но прежде позаботимся о безопасности проведения сварочных работ.

Перед тем как начать сварочные работы, необходимо иметь в виду, что электродуговая сварка сопровождается рядом явлений, которые вредно действуют на здоровье сварщиков и окружающих их людей. К таким явлениям относятся:

  • Излучение электрической дуги. вызывает ожоги кожи и глаз
  • Используемое при сварке электричество. добавляет опасность поражения электрическим током
  • Загрязнения воздуха вредными газами. может вызвать серьезное отравления организма всех непосредственных участников сварочных работ
  • Нагрев электрода и разбрызгивание горячего металла. способно вызвать ожоги на открытых участках тела

Всего этого можно с успехом избежать соблюдением простых правил техники безопасности, при ведении сварочных работ.

Обратите внимание на следующее:

  • Выполняя сварку, сварщик должен быть в специальной защитной маске в которой установлены правильно подобранные светофильтры
  • Спецодежда, фартук, куртка рукавицы, брюки, должны быть изготовлены из натуральной ткани и быть совершенно сухими
  • Обувь закрытой, с резиновой подошвой
  • По возможности, сварочные работы необходимо проводить на свежем воздухе, или в специальном, вентилируемом помещении
  • Необходимо строго соблюдать технику пожарной безопасности при ведении сварочных работ

Режим и умение — успех неизбежен

Начав сварку, следует учитывать следующие моменты:

  • Качество всей сварки во многом будет зависеть от грамотно выбранного режима тока. Сварочный ток необходимо подбирать по диаметру используемого электрода, а также по типу покрытия и толщине используемого металла.
  • Большое значение имеет вид шва и его положение в пространстве.
  • Необходимо добиться такой величины тока и скорости перемещения электрода, при которых не получаются дефекты в виде прожогов или подрезов кромок.
  • Не допускайте перегрева электрода. Его покраснение во время сварки, свидетельствует о слишком большом сварочном токе.
  • Зачистите от грязи и ржавчины все кромки свариваемых деталей.
  • Если потребуется, кромки нужно разделывать с помощью шлифовальной машинки.

Помимо всего вышеперечисленного, для того чтобы получить прочный и красивый шов, нужно иметь натренированную руку и хорошо владеть всеми колебательными движениями электрода.

Металлу тоже нужны швы

Техника ручной — дуговой сварки имеет в своем арсенале различные виды швов и соединений. По пространственному положению, швы делятся на:

  • Горизонтальные
  • Вертикальные
  • Потолочные
  • Сварочные швы, выполненные в нижнем положении

Инструмент и приспособления — продолжаем подготовку

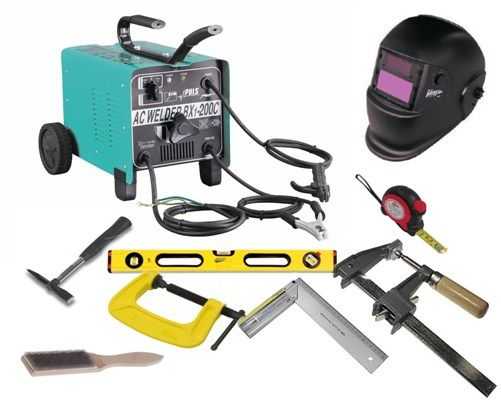

Если вы чувствуете что сможете справиться со всеми вышеперечисленными положениями и требованиями, смело приступайте к подготовке инструмента.

  • Сварочный аппарат с электродами пригодными для сварки имеющегося у вас материала. Имейте в виду, имеющийся у вас сварочный аппарат должен быть рассчитан для работы с данным типом электродов
  • Шлифовально-отрезная машинка с набором шлифовальных кругов
  • Металлическая щетка
  • Молоток для отбивания шлака

Наш совет — чтобы получить долгоиграющий молоток для шлака, используйте зубило из сплава ВК15 или ВК20.

  • Рулетка и уровень
  • Строительный угольник ля измерения углов
  • Струбцины

Разметка и нарезка материала — основная подготовка

Мы не будем заострять свое внимание на материалах, из которых вы будете изготавливать калитку, это вы должны решить сами исходя из ваших предпочтений и возможностей. Самым простым вариантом будет сварка каркаса из металлического профиля или уголка, с последующим креплением на него материала соответствующего стилю вашего ограждения.

Мы только остановимся на основных моментах как самому сварить калитку правильно и надежно.

  • Сварка калитки начинается с разметки имеющегося материала на соответствующие чертежу части. После того как вы выполнили разметку, с помощью шлифовальной машинки материал необходимо нарезать.
  • На импровизированном сварочном столе наметьте общий силуэт будущего каркаса. Выполнить это можно с помощью обычного мела.
  • Приложив имеющиеся у вас нарезанные части, вы сможете оценить правильность всех размеров.
  • При необходимости выполните подрезку отдельных деталей. Главное чтобы они как можно плотней и точней прилегали друг к другу.
  • Еще раз внимательно осмотрите полученный таким образом каркас и если все правильно, подготовьте все кромки, которые будете сваривать.

Сварка — никакой спешки и суеты

После того как кромки готовы можно собрать весь каркас на столе и закрепить его с помощью струбцин. Если бы у вас был настоящий металлический сварочный стол, их можно было бы просто прихватить сваркой в разных точках. Крепление обеспечит сопротивление каркаса к деформации при сварке.

Нагрев при сварке

Наш совет — так как импровизированный стол из ЦСП или ДСП не имеет должной прочности, сварная калитка на нем выполняется в несколько этапов. Швы варятся с определенными остановками для остывания. В противном случае каркас может повести.

После того как каркас будет сварен, отбейте шлак и внимательно проверьте сварные швы, вы же не хотите чтобы ваша калитка развалилась через короткое время.

Сварка — окончательная отделка и крепление

После того как каркас готов, можно снимать его со стола и выполнять на нем крепление всех необходимых материалов и фурнитуры.

Наш совет — если ваша калитка состоит из каркаса, на который крепиться профлист, осуществите крепление листа прямо на столе, не снимая струбцин. Крепить профлист можно с помощью заклепок или саморезов.

Сваренные калитки, с установленными на них петлями, прикладываются к проему и с помощью струбцин крепятся к несущему столбу. Если все выполнено правильно, можно смело приваривать петли.

Привариваются петли с осторожностью, не перегревая металл. В противном случае может произойти перекос, а калитка будет туго открываться.

Используя данные рекомендации, у вас не возникнет проблем и вопросов как сварить ворота и калитку собственноручно и безопасно.

Поделиться в соцсетях

Больше информации по теме: http://sdelaidver.ru

Как сварить ворота и калитку из профтрубы своими руками

Ворота из профильной трубы

Ворота и калитка из профтрубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

  • Труба 50 х 50 мм для каркаса;
  • Профтруба 100 х 100 мм под опоры;
  • Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции;
  • Профлисты для обшивки полотна;
  • Саморезы для крепления;
  • Грунтовка и краска по металлу;
  • Замок, петли, вспомогательные материалы;
  • Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

  1. Удобный доступ к жилому зданию.
  2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Калитка из профильной трубы обшитой профнастилом

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

  1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
  2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

  1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

  1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
  2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
  3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Схема обшивки ворот из профнастила на профтрубы

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей. Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку.

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.

Источники: http://svoimi-rukamy.net/22-raspashnye-vorota.html, http://mymylife.ru/remont-doma/stroitelstvo/136799-kak-svarit-kalitku-i-vorota-svoimi-rukami-chertezhi-i-pravila, http://zaborlike.ru/vorota/kak-svarit-vorota-iz-proftruby.html

zabor-pro.ru

Как сварить калитку и ворота своими руками: чертежи и правила

Готовая металлическая калитка, сделанная своими руками

Вы строите дом. Масштабные работы по возведению фундамента, стен и крыши уже завершены. Инженерные коммуникации проведены к дому и внутри него. Пришло время подумать о приусадебном участке.

Любой дом имеет участок, а если есть ограждение, обязательно должна существовать возможность прохода через него. Сегодня мы поговорим о том, как можно сварить калитку своими руками.

Выбираем тип калитки — соблюдаем гармонию

Выбирая тип калитки, в первую очередь необходимо обратить внимание на материал, из которого изготовлен сам забор.

Правило № 1 — какой забор такая и калитка. Согласитесь, совершенно нелепо будет выглядеть калитка изготовленная из массивного профиля и профлиста (см. Ворота и калитка из профнастила) на фоне забора из сетки рабицы.

Кованая калитка, здесь тоже будет смотреться не совсем уместно, к тому же, как правило, ограждения из сетки устанавливаются на металлические столбы круглого или квадратного сечения небольшого размера. Калитка имеет внушительный вес, поэтому для ее установки потребуются более мощные столбы, которые в итоге внесут диссонанс во всю конструкцию ограждения.

Готовый каркас своими силами

Поэтому лучшим вариантом здесь будет сварная калитка, изготовленная из стального профиля, с внутренним забором из той же сетки. Такая калитка имеет небольшой вес, и надобность в мощных столбах отпадет сама собой. А как это сделать,смотрите ниже, в том числе в видео.

Материал — соблюдаем правило

Любые сварные ворота и калитки начинаются с подготовки. Если вы уже определились с типом вашей калитки необходимо подготовить материал. Обычно когда изготовляют забор, в конечном итоге остается достаточно материала, из которого можно с успехом соорудить калитку.

Если ваш забор изготовлен на заказ и материала нет, то его следует приобрести, руководствуясь первым правилом.

Половина успеха — сварочный стол

Практически любые калитки предполагают использование сварки. Поэтому, после того как у вас появился материал необходимо подготовить место для сварочных работ. Каждый профессиональный сварщик прекрасно знает, что хороший стол это половина успеха в работах.

Итак:

Нет стола — импровизируем

Многие могут задать резонный вопрос, неужели для изготовления простой калитки придется приобретать специальный сварочный стол?

Конечно нет, стол легко изготовить самому.

  • Для этого можно взять лист ЦСП соответствующего размера и установить его прямо на земле с использованием подкладок.
  • Подкладки устанавливаются с применением строительного уровня. Таким образом, получается довольно ровная поверхность, на которой можно производить сварочные работы.

Конечно, такой «стол» не предназначен для интенсивной эксплуатации, но сварить ровную калитку вполне можно.

Наш совет — При отсутствии ЦСП, можно использовать и ДСП, но данный материал имеет тенденцию к возгоранию, поэтому применять его нужно очень осторожно, предварительно полив достаточным количеством воды.

Нет чертежа — нет калитки

Материал готов, сварочный стол тоже, теперь нам потребуется изготовить чертеж калитки. Чертеж сварной калитки можно с успехом найти в другой статье нашего ресурса (см. Как сделать калитку) и с помощью масштабирования подогнать под необходимый размер.

Безопасность и правила производства работ

Следующий этап подготовка инструмента, но прежде позаботимся о безопасности проведения сварочных работ. Перед тем как начать работы, необходимо иметь в виду, что электродуговая сварка сопровождается рядом явлений, которые вредно действуют на здоровье рабочих и окружающих их людей.

К таким явлениям относятся:

  • Излучение электрической дуги, вызывает ожоги кожи и глаз
  • Используемое при сварке электричество, добавляет опасность поражения током
  • Загрязнения воздуха вредными газами, может вызвать серьезное отравления организма всех непосредственных участников сварочных работ
  • Нагрев электрода и разбрызгивание горячего металла, способно вызвать ожоги на открытых участках тела

Всего этого можно с успехом избежать соблюдением простых правил техники безопасности, при ведении сварочных работ.

Обратите внимание на следующее:

  • Выполняя работы, сварщик должен быть в специальной защитной маске в которой установлены правильно подобранные светофильтры
  • Спецодежда, фартук, куртка рукавицы, брюки, должны быть изготовлены из натуральной ткани и быть совершенно сухими
  • Обувь закрытой, с резиновой подошвой
  • По возможности, сварочные работы необходимо проводить на свежем воздухе, или в специальном, вентилируемом помещении
  • Необходимо строго соблюдать технику пожарной безопасности при ведении сварочных работ

Режим и умение — успех неизбежен

Начав сварку, следует учитывать некоторые моменты:

  • Качество всей сварки во многом будет зависеть от грамотно выбранного режима тока. Сварочный ток необходимо подбирать по диаметру используемого электрода, а также по типу покрытия и толщине металла.
  • Большое значение имеет вид шва и его положение в пространстве.
  • Необходимо добиться такой величины тока и скорости перемещения электрода, при которых не получаются дефекты в виде прожогов или подрезов кромок.
  • Не допускайте перегрева электрода. Его покраснение во время сварки, свидетельствует о слишком большом токе.
  • Зачистите от грязи и ржавчины все кромки свариваемых деталей.
  • Если потребуется, кромки нужно разделывать с помощью шлифовальной машинки.

Помимо всего вышеперечисленного, для того чтобы получить прочный и красивый шов, нужно иметь натренированную руку и хорошо владеть всеми колебательными движениями электрода.

Металлу тоже нужны швы

Техника ручной — дуговой сварки имеет в своем арсенале различные виды швов и соединений.

По пространственному положению, швы делятся на:

  • Горизонтальные
  • Вертикальные
  • Потолочные
  • Сварочные швы, выполненные в нижнем положении

Инструмент и приспособления — продолжаем подготовку

Если вы чувствуете что сможете справиться со всеми вышеперечисленными положениями и требованиями, смело приступайте к подготовке инструмента.

Инструмент

Вам потребуется:

  • Сварочный аппарат с электродами пригодными для сварки имеющегося у вас материала. Имейте в виду, имеющийся у вас сварочный аппарат должен быть рассчитан для работы с данным типом электродов
  • Шлифовально-отрезная машинка с набором шлифовальных кругов
  • Металлическая щетка
  • Молоток для отбивания шлака

Наш совет — чтобы получить долгоиграющий молоток для шлака, используйте зубило из сплава ВК15 или ВК20.

  • Рулетка и уровень
  • Строительный угольник ля измерения углов
  • Струбцины

Разметка и нарезка материала — основная подготовка

Мы не будем заострять свое внимание на материалах, из которых вы будете изготавливать калитку, это вы должны решить сами исходя из ваших предпочтений и возможностей. Самым простым вариантом будет сварка каркаса из металлического профиля или уголка, с последующим креплением на него материала соответствующего стилю вашего ограждения.

Мы только остановимся на основных моментах как самому сварить калитку правильно и надежно.

  • Сварка калитки начинается с разметки имеющегося материала на соответствующие чертежу части. После того как вы выполнили разметку, с помощью шлифовальной машинки материал необходимо нарезать.
  • На импровизированном сварочном столе наметьте общий силуэт будущего каркаса. Выполнить это можно с помощью обычного мела.
  • Приложив имеющиеся у вас нарезанные части, вы сможете оценить правильность всех размеров.
  • При необходимости выполните подрезку отдельных деталей. Главное чтобы они как можно плотней и точней прилегали друг к другу.
  • Еще раз внимательно осмотрите полученный таким образом каркас и если все правильно, подготовьте все кромки, которые будете сваривать.

Сварка — никакой спешки и суеты

После того как кромки готовы можно собрать весь каркас на столе и закрепить его с помощью струбцин. Если бы у вас был настоящий металлический сварочный стол, их можно было бы просто прихватить в разных точках. Крепление обеспечит сопротивление каркаса к деформации при сварке.

Нагрев при сварке

Наш совет — так как импровизированный стол из ЦСП или ДСП не имеет должной прочности, сварная калитка на нем выполняется в несколько этапов. Швы варятся с определенными остановками для остывания. В противном случае каркас может повести.

После того как каркас будет готов, отбейте шлак и внимательно проверьте сварные швы, вы же не хотите чтобы ваша калитка развалилась через короткое время.

Сварка — окончательная отделка и крепление

После того как каркас готов, можно снимать его со стола и выполнять на нем крепление всех необходимых материалов и фурнитуры.

Наш совет — если ваша калитка состоит из каркаса, на который монтируется профлист, осуществите крепление листа прямо на столе, не снимая струбцин. Крепить профлист можно с помощью заклепок или саморезов.

Крепление профлиста

Сваренные калитки, с установленными на них петлями (см. Петли для дверей: их виды и правила выбора), прикладываются к проему и с помощью струбцин крепятся к несущему столбу. Если все выполнено правильно, можно смело приваривать петли.

Привариваются петли с осторожностью, не перегревая металл. В противном случае может произойти перекос, а калитка будет туго открываться.

Используя данные рекомендации, у вас не возникнет проблем и вопросов как сварить ворота и калитку собственноручно и безопасно. при возникновении трудностей, вы можете посмотреть видео.

sdelaidver.com

Как сварить и обшить ворота самостоятельно?


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



При возведении частного дома люди часто обращаются к необходимости построить защитные ворота, которые бы надежно защищали ваш участок от назойливых глаз или же мошенников. В таком случае, не лишним будет наличие ворот, забора и калитки для удобства. Как сварить ворота знает не каждый желающий их иметь в своем распоряжении, однако стоит обратиться к изучению схем по сварке ворот или же пригласить специально обученных мастеров, которые выполнят работу за пару дней.

Правильный подбор инструмента

Как сварить ворота и правильно установить забор знает любой строитель, умеющий работать со сварочным аппаратом. Стоит отметить ряд инструментов, необходимых для данного процесса:

  • профильные трубы с размером 100х100, 50х50 и 40х20, которые будут необходимы для организации опор, стоек для каркаса и перемычек на створках;
  • дополнительное оснащение в виде петель или механизмов для крепления ворот;
  • замки для защиты и профильные листы для наружной отделки;
  • грунтовка, набор саморезов, краска для наружного нанесения;
  • кроме этого, по желанию можно использовать дополнительные металлические пики или другие элементы декора.

Необходимый набор инструментов

Для того чтобы грамотно и правильно организовать рабочий процесс по сварке ворот, стоит отметить, какой необходим набор вспомогательных инструментов:

  • болгарка;
  • дрель;
  • электроды;
  • сварочный аппарат;
  • рулетки, молоток, уровень;
  • отрезной и шлифовочный круги;
  • набор малярных кисточек.

Этапы возведения ворот

Стоит понимать, как правильно организовать рабочий процесс, чтобы ваши ворота не только гармонично сочетались с дачным участком, но и были долговечными. Этапы профессиональной работы:

  • стоит детально продумать художественное представление будущего забора или ворот. Качественно созданный эскиз, с учетом размерного ряда и указанием всех требуемых параметров — это залог качественной постройки в срок;
  • полное наличие необходимого набора инструментов и используемых материалов для сваривания новых ворот;
  • разметка территории, где будет расположен забор;
  • нарезка необходимого количества металла, установка столбов, сваривание каркаса и прикручивание профиля с внешней стороны;
  • покраска, декорирование и дополнительное оснащение автоматических систем управления(при необходимости).

Изготовление ворот

Когда определились с эскизом будущего строения, стоит приступать к непосредственному возведению ворот. Если самому достаточно сложно выполнить такого типа работы, то стоит прибегнуть к поиску профессиональной команды, которая смогла бы организовать необходимое наличие материала и строительного инструмента.

Подготовительные работы

Если идти по намеченному плану, то стоит рассмотреть очередность выполнения работ:

  • когда уже весь материал в наличии и можно переходить к следующему этапу, то стоит выполнить очистку профильных труб от имеющейся ржавчины или налета путем применения бензина или растворителя для красок;
  • следующим этапом будет нарезание одного размера опор. Это необходимо делать весьма внимательно, чтобы конструкция была выполнена в одном размерном ряду;
  • следующим этапом будет установление опорных стоек в вырытые ямы определенного размера(50х50 и до 1 метра в глубину). Они должны быть установлены четко и ровно. После этого, нужно закрепить их бетонной смесью. Для их крепости и чтобы они находились на одном уровне, нужно на дно ямы засыпать гравий, а после того как залили смесь закрепить специальными крепежами, которые будут удерживать столбы от пошатывания или уклонения от уровня.

Сварочные работы

Когда все этапы сделаны, стоит выдержать минимум пару суток для того, чтобы раствор бетонной смеси затвердел и можно было переходить к отделочным работам. Однако не стоит терять времени, ведь можно в момент высыхания выполнить сварку основных элементов ворот. При проведении сварочных работ нужно быть предельно внимательным и придерживаться заданного уровня, чтобы углы и стыки были ровными.

Кроме этого, на данном этапе возведения ворот можно применить какие-то металлические или кованные элементы декора, однако они будут служить и в качестве дополнительной защиты от мошенников. После этого стоит тщательно обработать места сварки шлифовальной машинкой, чтобы не было острых концов и углов. Поверхность должна быть ровной и подготовленной к следующему этапу.

Когда проведена данная работа, стоит переходить к сварке петель крепления воротного каркаса. В конкретном случае стоит воспользоваться помощью какого-то профессионала, поскольку нужно выполнить все по уровню, чтобы ворота не кривились. Для начала, стоит сварить петли к стойкам, а уже после к каркасу. При выполнении данного вида работ, стоит пользоваться специальными защитными масками, поскольку искры от сварки могут повредить вашему здоровью.

Для того чтобы створки не подвергались коррозии и другим воздействиям, их стоит обрабатывать специальной грунтовкой.

Отделочные работы

Когда выполнены сварочные работы, стоит переходить к установке профилированного листа и внешнему декорированию ворот. Профлист может быть закреплен с наружной стороны или же с внутренней. Кроме него можно использовать поликарбонатный лист или дерево. Профилированный лист может быть разнообразным в зависимости от вашего желания. Кроме этого, стоит отметить ряд преимуществ профилированного листа в сравнении с другими материалами для забора:

  • весьма крепкий и устойчивый материал, который может быть покрыт специальным полимерным покрытие для большей устойчивости от воздействия внешних атмосферных факторов;
  • удобный в монтаже и не требует дополнительного участия специальной техники;
  • не дорогостоящий материал, который предполагает комбинирование с другими строительными материалами.

Дополнительные ворота

Кроме всего вышеперечисленного, есть альтернативный вариант – откатные ворота. Для их изготовления также необходимы сварочные работы. Перечень производимых этапов будет схож с предыдущим вариантом, только в данном случае могут быть добавлены автоматические системы и специальные реле, по которым будет осуществляться выдвижная система. Откатные ворота очень доступный и долговечный вариант, его можно приобрести целым комплектом или же изготовить самостоятельно. Этот вид ворот отличается износостойкостью и прочностью.

Отличительной особенностью данного вида ворот будет наличие откатного механизма, оснащенного роликовым устройством, по которому будет осуществляться открывание ворот. Есть некоторые этапы строительства такого типа ворот:

  • грамотное создание фундамента, на котором будут крепиться опоры ворот;
  • опорные столбы стоит выбирать из прочного материала, лучше чтобы это были профильные трубы или швеллера, которые нужно будет установить таким же образом как указано выше;
  • далее, следует выполнить сваривание каретки с роликами на выполненном фундаменте. Механизм надежно защищен от снега и дождя, поскольку он находится внутри направляющей откатной системы.

Кроме этого, можно оснастить дополнительными кованными деталями для декора всего строения.

Важно помнить, что все работы должны быть поочередными и выполняться строго по плану, поскольку это скажется в последствии на долговечности всей конструкции.

Грамотная сварка ворот

rusograda.ru

Как сварить ворота из профтрубы своими руками видео уроки

В статье рассмотрим  как правильно сварить ворота из профтрубы (видео уроки), для правильной сварки рамы шириной 3 метра, нужно использовать квадрат трубу не меньше чем 25х50мм. Оно должна быть не менее 2-х мм в толщину.

Следует вырезать из профильной трубы каждую сторону под будущую раму, так, чтобы когда вы соедините все в единое целое ,получилась прямоугольная конструкция. После того, как вы убедитесь в прямоте углов, конструкцию нужно слегка подварить, просто чтобы не рассыпалась.

Теперь, когда конструкция зафиксирована, меряем рулеткой диагонали, и если они имеют одинаковую длину, то можно заваривать конструкцию полностью. Проводите замеры постоянно, это избавит вас от того, что придется переделывать конструкцию, если она перекоситься и не влезет.

Свариваем створки

Каркас створок сваривается исходя из размеров уже готового каркаса внешней рамки. Сделайте одну из створок длиннее другой, так створки будут накладываться, и это избавит вас от лишних просветов и сквозняков. При сварке каркаса, целесообразно пользоваться металлическими квадратными трубами, поскольку они обеспечивают требуемую плотность конструкции и легко свариваются.

Самое важное как правильно приварить петли — Видео

Когда каркас дверей будет готов, его потребуется обшить. Для этой задачи можно использовать вырезанные в размер металлические листы, которые привариваются на каркас. Причем сварку нужно производиться от середины к краям, чтобы листы не вспучивались. Когда створки будут готовы, можно переходить к петлям.

Они привариваются на расстоянии приблизительно равном 30 см от пола и от потолка. Можно выполнить крепление еще одной трубы по центру, это делается уже в сборе, прямо на воротах. Данная операция повысит показатели надежности дверей, однако к обязательным действиям её отнести нельзя.

Вот и все о сварке гаражных ворот. Да полноты представления данного процесса, вы можете посмотреть видеоролик, представленный ниже.

Все тонкости подготовки и сварки ворот (видео)

postroyka-dom.com

Как сварить ворота из профтрубы своими руками

Ворота из профильной трубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Ворота и калитка из профтрубы

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

  • Труба 50 х 50 мм для каркаса;
  • Профтруба 100 х 100 мм под опоры;
  • Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции;
  • Профлисты для обшивки полотна;
  • Саморезы для крепления;
  • Грунтовка и краска по металлу;
  • Замок, петли, вспомогательные материалы;
  • Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

  • Удобный доступ к жилому зданию.
  • Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Калитка из профильной трубы обшитой профнастилом

Далее занимаются строительными работами:

  • Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
  • Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы:

  1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
  2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
  3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия  декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.

Схема обшивки ворот из профнастила на профтрубы

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей. Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку.

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.

Загрузка...

delaydachu.ru
