Сварные калитки и ворота: установка их своими руками

Если вы хотите, чтобы ограждение дачи имело привлекательный вид и при этом стоило не слишком дорого, то сварные калитки или ворота — это как раз то, что нужно. Они отличаются практичностью, привлекательным видом, надежностью и доступной ценой. На сегодняшний день, несмотря на большой выбор материалов и разнообразие конструкций, калитки из металла наиболее популярные и востребованные.

Сварные ворота с кирпичными столбами


Причина не только в доступности, но и в соответствии нормам и требованиям, которые должны нести в себе современные элементы ограждений частных территорий.Вернуться к оглавлению

Достоинства сварных калиток и ворот

  1. Самым важным преимуществом таких сварных калиток является их надежность, прочность и долговечность. Правильно сваренная калитка из качественного материала будет служить на протяжении нескольких десятков лет.
  2. Привлекательный внешний вид. Сварные ворота и калитки имеют добротный и красивый вид, особенно в сочетании с художественными витыми элементами или дополненные кованым декором.

    Пример сварной калитки с металлическими столбами

  3. Ворота и калитки такого типа наиболее привлекательны в соотношении цены и качества. Установив такие элементы ограждения, можно придать своей даче благородный и презентабельный вид по доступной цене.
  4. Сварная конструкция калитки или ворот хорошо сочетается с другими видами материалов, например, с деревом, поликарбонатом или профнастилом.
  5. Металл хорошо поддается обработке, поэтому сварные элементы ограждений можно выполнить в самых разнообразных вариантах. Хороший специалист может создать из обычных металлических прутьев настоящий шедевр — неповторимый узор для калитки или ворот.
  6. Сварная калитка может быть сделана своими руками, достаточно иметь сварочный аппарат и навыки работы с ним, и правильно рассчитать, сколько материала для этого потребуется.

Прежде чем сварная калитка появится на вашем дачном участке, следует хорошо подумать, какую функцию она предназначена исполнять, и как будет сочетаться с забором.

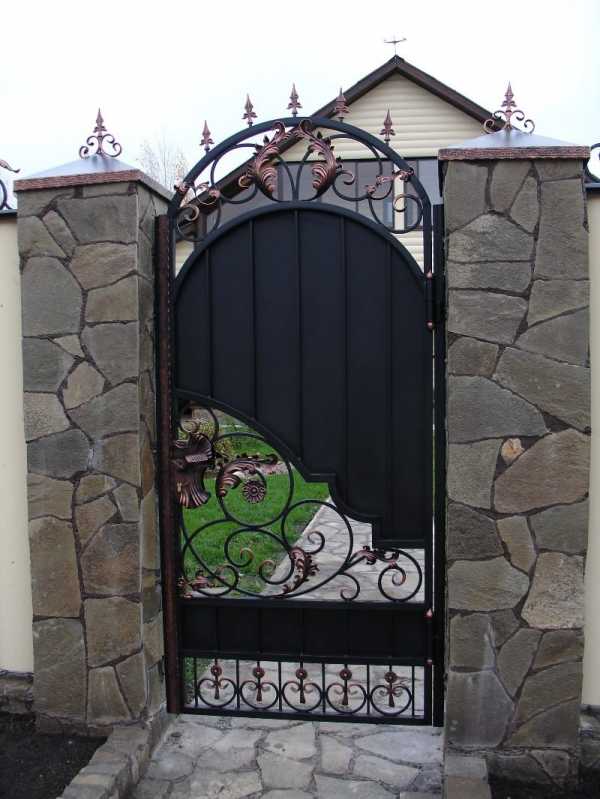

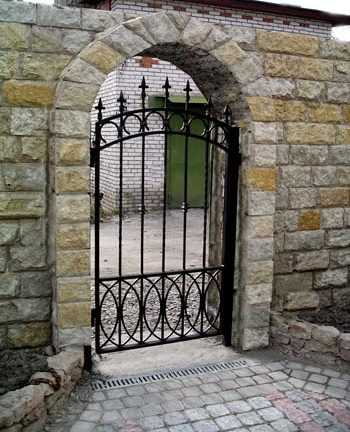

Пример сварной калитки установленной в забор из камня


Если дача огорожена добротным каменным забором с бетонными или кирпичными столбами, то обшивку лучше всего сделать из хорошего листа металла. Такую калитку можно украсить элементами ковки или витиеватым художественным декором. К деревянному забору лучшим дополнением будет обшивка калитки из такого же материала. Иначе вся конструкция ограждения будет выглядеть нелепо и громоздко.

В настоящее время в продаже имеется огромный выбор лаков, красок и всевозможных морилок для создания неповторимого стиля деревянного дачного ограждения.

Для разделения внутренней территории участка хорошо подойдет калитка из сварной сетки. Она имеет легкую конструкцию, не загромождает и не создает тени. Сварная конструкция любых калиток или ворот состоит из металлического каркаса, обрешетки и обшивки. Сегодня очень популярным материалом для обшивки является профиль.

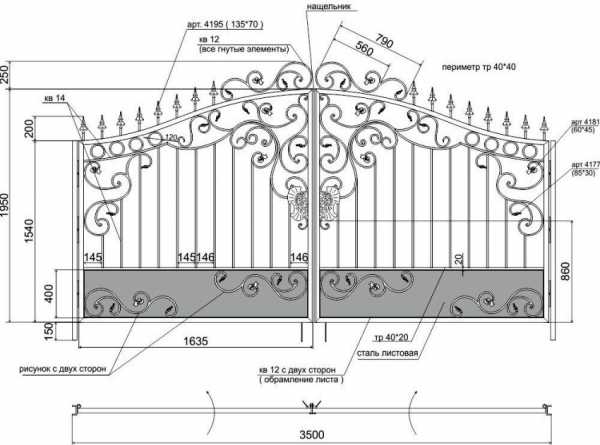

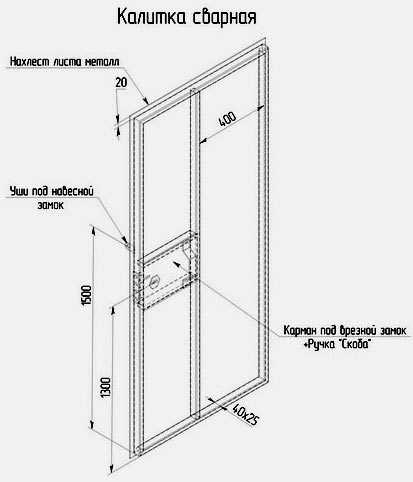

Чертеж с размерами сварной калитки


Это легкий материал, который обладает своими преимуществами:
  • Прочность и долгий срок эксплуатации;
  • Доступная цена;
  • Небольшой вес по сравнению с листовым металлом. Калитки с профнастилом значительно легче и компактнее, чем с металлической обшивкой.

Чаще всего делают каркас из профильных труб с сечением 60 х 30 мм или из металлического уголка. Для обрешетки ворот используются трубы с меньшим диаметром.

Вернуться к оглавлению

Виды ворот

В зависимости от размеров участка, наличия автомобили и многих других факторов на даче часто устанавливают в паре с калиткой и ворота. По способу раскрывания ворота делятся на два вида: откатные и раздвижные. Их стоимость зависит не только от материала, но от типа конструкции ворот.

Вернуться к оглавлению

Распашные ворота

Ворота такой конструкции представляют собой две одинаковые створки, которые распахиваются внутрь двора или наружу. Калитка, как и ворота, крепится на навесы, поэтому опорные столбы несут большую нагрузку.

Вариант устройства сварных распашных ворот


Чтобы вся конструкция была прочной и долговечной, столбы должны быть установлены добросовестно и надежно. Бетонные столбы, как и столбы из металлических труб большого диаметра, лучше всего забетонировать. Они должны быть углублены в землю на глубину промерзания грунта. Даже если сварные ворота и калитки имеют обшивку из профиля, все равно металлический каркас имеет большой вес и оказывает значительную нагрузку на опорные столбы.

Высоту и толщину столбов рассчитывают с учетом веса ворот и калитки. Чем они тяжелее и массивнее, тем надежнее должны быть опоры. Как правило, при такой конструкции ворот калитка устанавливается раздельно с воротами. В случае если распашные ворота захочется оборудовать автоматической системой управления, то понадобится отдельно автоматизировать каждую створку ворот. Это является единственным существенным недостатком.

Вернуться к оглавлению

Откатные ворота, их достоинства и недостатки

Конструкция откатных сварных ворот


Откатные ворота в зависимости от вида двигающего механизма делятся на три вида:
  1. Подвесные ворота двигаются при помощи роликов по верхней створке специально смонтированного каркаса. Недостатком является ограниченность по высоте для машин и дополнительные расходы на несущий каркас.
  2. Откатные ворота при распахивании отодвигаются вдоль забора на роликах по рельсе. В зимний период при перепадах температуры и больших осадках это не очень практичный вариант.
  3. Консольные ворота имеют сложную конструкцию, поэтому вряд ли удастся установить такие ворота своими руками. Для их установки потребуется помощь специалистов.

Любой вид откатных ворот можно оснастить автоматическим управлением. При желании хозяина сварная калитка может располагаться в створке ворот.

Но для небольшой дачи откатные ворота не совсем целесообразно устанавливать, гораздо уютнее и практичнее будет сварная калитка с небольшими воротами.

Вернуться к оглавлению

Как сделать сварную калитку своими руками

Красивую и функциональную калитку нетрудно сделать самому. Для этого понадобятся некоторые инструменты и сварочный аппарат.
Оборудование и инструменты, которые нужны для сваривания калитки своими руками:

  • Сварочный аппарат, защитная маска и электроды разного диаметра;
  • Уголок;
  • Рулетка, уровень;
  • Мел или острая чертилка;
  • Болгарка и шлифовальный круг;
  • Щетка по металлу.

Процесс изготовления сварной калитки своими руками


Чтобы калитка точно подходила по размеру и получилась красивой и качественной, необходимо подобрать необходимое количество металлической трубы или уголка для каркаса. Сначала правильно измеряется ширина и высота проема для калитки. После этого надо начертить на бумаге эскиз будущего изделия.

Затем можно высчитать необходимое количество трубы и материала для обшивки. Калитка имеет меньшую площадь по сравнению с воротами, поэтому обрешетку проводить необязательно. Для жесткости и прочности каркаса предусматривают поперечную металлическую перекладину.
Если обшивка будет из профиля, надо учитывать, что он продается листами с определенным размером.

Вернуться к оглавлению

Очередность работы

  1. Чтобы калитку не перекосило в процессе работы, ее надо изготавливать на ровной поверхности. Лучше всего это делать на сварочном столе или любой ровной, невозгораемой поверхности.
  2. Труба для каркаса режется болгаркой на куски определенных размеров. Надо следить за правильностью и точностью углов среза, иначе пострадает качество сварки в этих местах.
  3. Все стороны металлического каркаса выкладывают на ровной поверхности в нужном порядке и фиксируют.
  4. Перед началом сварочных работ проверяют качество шва на любом куске трубы и при необходимости регулируют работу сварочного аппарата.
  5. Стороны каркаса тщательно сваривают, следя, чтобы шов получался ровным, без дырок и пропусков.
  6. На вертикальных сторонах каркаса отмечают место для поперечной перекладины, приваривается она таким же способом.
  7. Приваривают петли на нужном расстоянии друг от друга на каркасе калитки и к створке трубы.
  8. Если каркас изготавливается своими руками, а материалом для этого служит прямоугольный профиль, во избежание появления дыр на месте швов надо учитывать легкость прогорания этого материала.
  9. Готовый каркас можно обшить. Если предусмотрена обшивка из металла, ее приваривают короткими швами вдоль всего периметра каркаса. Обшивку из профнастила так крепить нельзя в связи с возможностью прогорания. Для этого используют специальные саморезы.
  10. Готовую калитку навешивают на петли столба и устанавливают замок или защелку.
  11. Сварочные швы тщательно зачищают и шлифуют. Готовую калитку можно окрасить в любой цвет.

Сварные калитки очень популярные. Их можно заказать по своему вкусу, а при желании сделать своими руками. Стоит такое изделие в зависимости от используемого для производства материала. Калитка из профнастила или дерева будет иметь более низкую цену, чем из цельного листа металла и коваными элементами.

От качества выполненной работы и материала зависит, сколько лет сварная калитка будет вам служить. При соблюдении всех правил изготовления и монтажа срок ее эксплуатации может длиться не один десяток лет.

svoizabor.ru

Сварные ворота и калитки | Для дачи

       Уважаемые посетители! Обращаем Ваше внимание что стоимость изготовления ворот указана за один 1 квадратный метр.



Этапы заказа



Выбор конструкции

Чтобы заказать сварные ворота определитесь с типом конструкции. Вариантов огромное количество: профильные заборы, ковано-сварные и секционные.

Выбор рисунка

Необходимо выбрать внешнее исполнение сварных ворот или рисунок. Посмотрите готовые варианты, представленные на фотографиях на данной странице. Если выбрать что-то подходящее не получилось, то можем предложить услуги дизайнера для разработки индивидуального проекта и эскиза.

Материалы и покраска

Выберите варианты материалов для производства и финишной окраски.

Для выбора материалов и цвета сварных ворот просьба связаться с нашим менеджером.

Размеры изделия

Следующий этап это произвести замеры, где планируется установка изделий. Вы можете это сделать сами, но в этом случае, если готовая конструкция не сможет быть установлена из-за ошибки в замерах, то вся ответственность будет лежать на Вас. Если замер произведен с помощью нашего замерщика, то в этом случае мы гарантируем, что размеры будут абсолютно точно подходить.  Выезд замерщика в пределах Москвы и Московской области до 50 км от МКАД бесплатный.

Расчет стоимости

После проведения всех необходимых замеров, менеджер произведет расчет стоимости и сроков производства. После всех согласований подписываем договор на изготовление.

Производство

После получения предоплаты по договору, мы начинаем изготовление сварных ворот согласно эскизу и техническому заданию. При изготовлении используется метод плавления и ручной труд мастеров кузнечного дела. Далее происходит покраска и сушка.

Доставка и установка

Как только покраска проведена и изделие готово, планируется доставка на объект или согласование самовывоза. Мы производим качественную и профессиональную установку и монтаж. О проведения монтажа необходимо сообщить нам заранее, на этапе согласования технического задания.

Чтобы вызвать замерщика необходимо позвонить нам по телефону 8-925-514-74-58. Вызов замерщика в пределах 50 км от МКАД бесплатный.

Для расчета стоимости изделия по эскизу, просьба отправить его нам на почту Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. с указанием размеров и Ваших пожеланий.

metall-kovka24.ru

Кованые калитки (45 фото): распашные встроенные, арочные

Кованые калитки — функциональный элемент, придающие основательность, законченность и изящность защитного барьера любой огороженной территории.

Металлические кованые калитки в изысканном стиле

Кованая калитка по индивидуальному заказу с поликарбанатом

Весьма оригинальная кованая калитка с профлистом

Конструктивные особенности калиток, такие как  простота конструкции, минимум конструкционных материалов, придает шарм кованным изделиям.

Высококлассные мастера художественной ковки могут изготовить качественный, долговечные, художественные, удобные калитки на любой вкус.

Таинственная калитка с двустворчатыми воротами

Фантастическая калитка с распашными воротами

Художественно кованая калитка с невероятным узором

Кованая калитка в уникальном стиле лофт

Классическая кованая калитка с птицами

Невероятно красивая кованая калитка ручной работы

Глухая кованая металлическая калитка

Облегченные ворота с встроенной кованой калиткой

Оригинальная кованая калитка в стиле модерн

Откатные кованые ворота с калиткой

Очень красивая легкая кованая калитка арочного типа

Прозрачная кованая металлическая калитка

Простая и весьма элегантная кованая калитка для многоквартирного дома

Распашная кованая калитка с орнаментом цветы

Глухая деревянная калитка с виноградной лозой

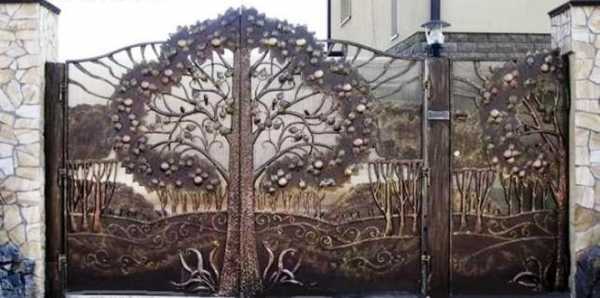

Волшебный орнамент в виде дерева для кованой калитки

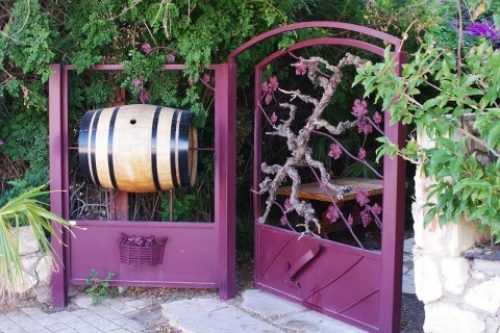

Уникальная кованая калитка для частной винодельни с деревом

Солнечный орнамент небольшой кованой калитки

Кованая для дома калитка с лозой

Строгая и невероятно красивая готовая калитка

Ажурная калитка для дачи

Калитка входная с узором виноград

Волшебная кованая калитка для частного дома

Готовая кованая калитка поможет сэкономить время по установке

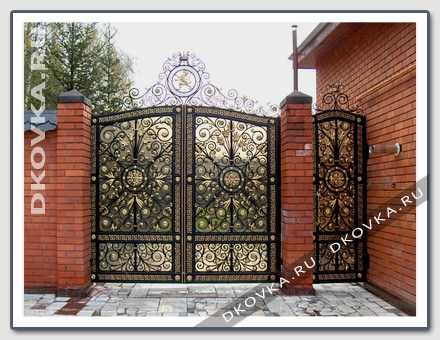

Шикарная кованая калитка на кирпичных столбах



Декоративная кованая калитка с цветными стеклышками

Двустворчатые кованые ворота с калиткой

Декоративная кованая калитка дерево

Деревянная калитка с коваными элементами

Нежная, изящная калитка с коваными элементами для сада

Двустворчатые кованые ворота с встроенной калиткой

Двустворчатые деревянные ворота с калиткой и коваными элементами декора

Железные ворота и калитка кованые современном стиле

Ажурная железная кованая калитка

Великолепная железная кованая калитка для загородного участка

Изысканная кованая калитка для частного дома за городом

Ковано сварная калитка, подойдет для любых защитных целей

Кованые арки на калитки

Кованые арки над калиткой для парка

Кованые ворота калитки из профнастила

Кованые узоры для калиток вашего участка

Эксклюзивная кованая калитка для великолепного сада

В представленном видео вы увидите великолепие кованых калиток:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

КАТАЛОГ ВОРОТА ЗАБОРЫ (K№5) | Сварные и кованые ворота фото

Заказать представленные здесь варианты сварных и кованых ворот
любой оптовый заказчик может на нашем производстве

Главная/ Прайс-лист (цены)/ Каталоги/ Каталог ворот/ Каталог №5



Каталог №5 »Кованые металлические ворота»

(всего фото металлических ворот с ковкой: 192)
(фото в каталоге №5: ВКВ81 — ВКВ100)



Сделать предзаказ на ворота
ВНИМАНИЕ! Изготовим кованые ворота любого размера или по Вашим эскизам на любой бюджет. Доступные цены «под ключ». 0% переплат!

❖ нажмите на фото для увеличения

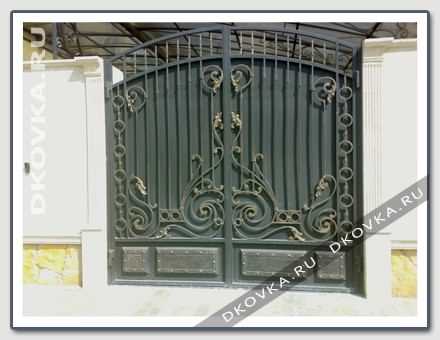

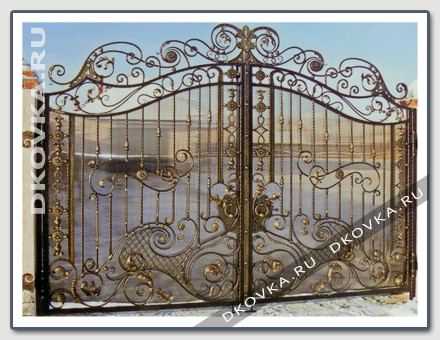

КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№81)

Цена: 29 790 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№82)

Цена: 20 360 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№83)

Цена: 31 570 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№84)

Цена: 28 230 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№85)

Цена: 20 600 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№86)

Цена: 19 890 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№87)

Цена: 27 070 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№88)

Цена: 29 130 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№89)

Цена: 19 840 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№90)

Цена: 36 850 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№91)

Цена: 17 030 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№92)

Цена: 26 800 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№93)

Цена: 11 600 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№94)

Цена: 14 690 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№95)

Цена: 23 480 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№96)

Цена: 27 190 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№97)

Цена: 24 580 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№98)

Цена: 28 000 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№99)

Цена: 21 410 (руб/пм)


КОВАНЫЕ ВХОДНЫЕ ВОРОТА (ВКВ№100)

Цена: 26 600 (руб/пм)

Страницы:
  • 01
  • 02
  • 03
  • 04
  • 05
  • 06
  • 07
  • 08
  • 09
  • 10
  • Далее►
ДЕЛАЕМ КОВАНЫЕ ВОРОТА И КАЛИТКИ НА ЗАКАЗ ➧ ОТПРАВИТЬ фото ваших ворот на просчёт



‘Кованые металлические ворота’ • каталог №1 ‘Кованые металлические ворота’ • каталог №2 ‘Кованые металлические ворота’ • каталог №3 ‘Кованые металлические ворота’ • каталог №4 ‘Кованые металлические ворота’ • каталог №5 ‘Кованые металлические ворота’ • каталог №6 ‘Кованые металлические ворота’ • каталог №7 ‘Кованые металлические ворота’ • каталог №8 ‘Кованые металлические ворота’ • каталог №9 ‘Кованые металлические ворота’ • каталог №10





Стоимость сварных и кованых ворот

переход в наш прайс-лист по изготовлению сварных и кованых ворот





МЫ ПРОФЕССИОНАЛЫ!
Имея почти двадцатилетний опыт работы с ручной и холодной ковкой металла, мы изготавливаем на заказ любые кованые изделия для загородного дома, квартиры, офиса и магазина. Выполняем ковку по индивидуальному дизайн-проекту!


БЕСПЛАТНЫЙ ЗВОНОК
Вам перезвонить?
ЗВОНИТЕ ПРЯМО СЕЙЧАС И ЗАКАЗЫВАЙТЕ!
Профессионально выполним «под ключ» любой ваш заказ! Доступные цены без переплат!





Ваш заказ на кованые и сварные ворота может быть просчитан нашими специалистами прямо сейчас! Позвоните нам!

www.dkovka.ru

Калитки из металла + фото

При благоустройстве дачного участка важно подумать об изготовлении ограждающей конструкции, а также установке ворот с калиткой. Существует несколько вариантов реализации последнего. Например, можно изготовить калитку отдельно от ворот или встроенную в «тело» каркаса ворот. Независимо от выбранного вами варианта, калитка должна быть достаточно прочной и надежной. Если говорить за качество и надежность, то калитка из металла не имеет себе равных. Изготовление калитки из металла позволяет проявить фантазию, так как существует немало интересных методов как ее оформить. Даже можно включить в конструкцию калитки из металла элементы ковки, что придаст ей особого шарма.

Подготавливаемся к работе

Итак, если вы хотите сделать качественную, красивую и надежную калитку, то важно выполнить хорошую подготовку. Если вы хотите включить для забора и калитки из металла элементы ковки, то их лучше всего заказать в специализированной фирме.

В целом же, железную калитку вполне реально сделать самостоятельно. Для этого можно с успехом использовать профильную трубу или металлопрофиль. Однако, в вашем случае это будет возможным, если у вас есть навыки в работе со сварочным оборудованием. Если таких навыков нет и тем более подходящего оборудования, то можно пригласить знакомого и помогать ему. Так, вы сможете изрядно сэкономить, если бы пришлось обращаться в специализированную компанию.

Итак, для выполнения работ, вам необходимо иметь следующее оборудование:

  • Сварочный аппарат.
  • Специальный защитный костюм для проведения сварочных работ.
  • Защитная маска сварщика.
  • Болгарка с отрезными и шлифовальными кругами.
  • Молоток.

Это, пожалуй, основной набор инструментов и материалов.

Изготавливаем проект

Калитка из металла своими руками прежде всего должна быть грамотно спроектирована. Основой любой калитки из металла является каркас. Поэтому важно подготовить все необходимое для него. Более того, вам заранее следует определиться с размерами будущей двери из металла. Стоит заметить, что она не должна быть выше всего забора, со стороны это выглядит не очень красиво. Хотя в этом вопросе нет жестких требований у каждого, свое видение.

Итак, изготовление надежной калитки из металла требует подготовки следующего:

  • Материал для столбиков. Преимущественно используется металлическая профильная труба или прочный металлический уголок.
  • Также потребуется приобрести материал для ее обшивки. Часто металлические калитки обшивают металлопрофилем. Как вариант, можно обшить деревянными досками.
  • Антикоррозийная жидкость. Ее следует обработать все элементы конструкции, чтобы значительно продлить ее эксплуатационный срок.
  • Хорошего качества грунтовка для металла.
  • Также подготовьте надежные металлические петли для установки двери.
  • Необходимый материал для изготовления калитки, это может быть профильная труба прямоугольного или квадратного сечения.
  • Также потребуется дополнительная фурнитура, такая как замок, ручка и другие элементы.

Установка столбов опоры

Основной несущей частью ворот и дверей являются столбы опоры. Учитывая это, они должны быть надежными и прочным. Они должны справляться с нагрузкой от веса калитки. Монтаж столбов опоры выполняется очень просто. Осуществляете разметку, согласно заранее приготовленному проекту. Отверстия в земле можно сделать садовым буром, глубиной до 1 м.

Дно траншеи обязательно должно засыпаться щебнем, который тщательно трамбуется. Прежде чем установить металлические столбы опоры, следует обработать их антикоррозийным составом. После этого, опускаете столбы в выкопаную яму и выставляете их строго по уровню. Также можно использовать отвес.

Совет! Для большей эффективности, можно установить временные распорки, которые зафиксируют столб в идеально ровном положении. Это позволит не отклониться от вертикали в процессе бетонирования.

Когда столбы опоры выставлены, пришло время бетонирования. Приготавливаете бетонную смесь и заливаете ею столбы опоры. После этого, следует оставить столбы на несколько дней, чтобы бетон мог схватиться.

Изготавливаем каркас из металла

Далее можно приступить к изготовлению каркаса. Сделать его можно из уголка толщиной от 3 мм или профиля. Выкладываете заготовки на ровной горизонтальной поверхности и свариваете в углах между собой. У вас должен получиться прямоугольный каркас.

Совет! Не торопитесь приварить все основательно. Сначала нанесите прихватки, проверьте диагонали, а после можете окончательно все обварить. Это позволит избежать перекоса.

Дополнительно рекомендуется приварить диагонали или поперечины для усиления всего каркаса. Металлическая калитка подгоняется по размеру, который у вас запроектирован. После окончания сварки все сварные швы обрабатываете шлифовальным кругом на болгарке. Так, вы сделаете углы красивыми и гладкими. Также дополнительно по «телу» каркаса проверьте, чтобы не было никаких заусениц и прочее.

На следующем этапе привариваются навесы. Они состоят из двух частей. Одна из них приваривается непосредственно на столб опоры, а вторая на калитку из металла. Для удобств вначале рекомендуется приварить навесы к калитке. После приставить калитку к столбам опоры и поставить на них отметки. Далее навесы привариваются на столб. Створку из металла можно вешать.

Пока калитка еще не весит ее будет удобно покрасить. Первым слоем наносите грунтовку, а после по необходимости один или два слоя краски. Только после полного засыхания краски, можно осуществлять один из заключительных этапов – обшивка каркаса.

Обшивка каркаса из металла

Сегодня существует немало идей того, как и чем можно обшить калитку. Например, в этой статье, вы сможете просмотреть готовые варианты металлических калиток из металла на фото. Преимущественно используется металлопрофиль. Этот материал устойчив к образованию коррозию, так как имеет специальное антикоррозийное покрытие.

Крепится металлический профиль к каркасу из металла при помощи специальных заклепок или саморезов. Для этого лист профиля вырезается по размеру, а после прикладывается к каркасу. В отмеченных местах просверливаются отверстия, а после закручивается саморез. Шляпку самореза можно подобрать по цвету металлопрофиля.

Заключение

Итак, как видно, металлические калитки из металла сделать своими руками вполне по силам. Самое главное условие- знать последовательность всех работ. Дополнительно предлагаем вам ознакомиться с видеоматериалом, который наглядно покажет, как выполнить все работы самостоятельно. Плюс ко всему, можно калитки из металла в этой статье на фотографии. Возможно, вы сможете взять одну из идей для своего случая. Надеемся, что этот материал поможет вам в том, чтобы сделать красивую и надежную калитку из металла.

bouw.ru

Кованые ворота своими руками: чертежи, фото, видео

Во все времена ажурные калитки и въездные ворота с элементами ковки считались не дешевыми изделиями, которые смотрятся, не только элегантно, но и еще в полной мере выполняют свое основное предназначение – защиту двора.

К большому сожалению, кованые изделия не пользуются большим спросом у наших соотечественников, поскольку это дорогое удовольствие. Но при этом, если есть большое желание выделить свой двор и сэкономить денежные средства – лучшим вариантом станет сделать кованые ворота своими руками.

Как и в любой другой работе, первым этапом считается подготовка. Если уже есть какой-либо опыт в ковке, первым делом необходимо:

  • подготовить все инструменты, которые могут потребоваться;
  • желательно сделать наброски будущего изделия;
  • подобрать необходимый для себя чертеж либо же создать свой.

Итак, изготовление кованых ворот требует наличия таких инструментов, как:

  • горн;
  • наковальня;
  • шлифовальная машинка;
  • сварочный;
  • разнообразные тиски и молотки;
  • специальные клещи для удержания горячего металла;
  • станок для выполнения фигуристых работ.

Помимо этого необходимо понимать, что для создания кованых ворот в обязательном порядке должен быть какой-либо источник высокотемпературного огня. По этой причине необходимо об этом помнить на первых этапах.

В свою очередь листовой металл должен быть в толщину не более 1 мм, а само сечение четырехгранника – не больше 12-14 мм. Это связано с тем, что металл с меньшими размерами отвратительно смотрится на воротах, а если еще и большое сечение, то без специального оборудования это сделать в домашних условиях будет просто невозможно.

Помимо этого, пика изготавливается из металла толщиной в 5 мм и профтрубы.

Определить точное количество материала для изготовления пики можно следующим образом: нужно сложить общее число всех компонентов и прибавить еще 30%. Полученное число и будет необходимым количеством листового металла.

Приняв решение собственноручно изготовить кованые ворота, необходимо обращать внимание и на саму комплектацию входной группы, которая состоит из таких деталей, как:

  • каркас – является базой и на его плечах форма и жесткость конструкции;
  • установочная часть – перечень металлических компонентов, которые необходимы для закрепления опорных столбов и калитки;
  • навесы – ключевое связывающее звено установочного профиля и дверей;
  • узоры – непосредственно сами элементы ковки, которые способны также обеспечить жесткость оградки;
  • замок либо защелка – необходимый элемент для открытия/закрытия ворот.

Чтобы надежно защитить созданную конструкцию от вибраций, ее следует устанавливать на прочные столбы.

Посмотреть процесс изготовления кованых ворот можно на ютуб:

Данное видео хорошо тем, что в нем есть все необходимое для понимания того, что предстоит пройти желающим сделать кованые ворота самостоятельно.

Изготовление кованых ворот своими руками

После того, как весь необходимый материал был закуплен, необходимо приступать к ответу на вопрос – как сделать кованые ворота своими руками. Пример чертежа можно посмотреть на фото:

В первую очередь стоит помнить о том, что в конце выполнения работ, все металлические детали (согнутые либо обрезанные) увеличиваются в размерах. Весь пружинящий материал рекомендуется изначально отжечь, потом разогреть и остудить – в таком случае с ним можно легко работать (он станет податливым).

Столбы. Установка

Для избегания возможного провисания, столбы рекомендуется устанавливать металлические в сочетании с облицовочным кирпичом.

При разметке точек установки, необходимо обращать внимание на кирпичную обложку трубы. Это можно сделать путем “набрасывания” толщины метала. Яма должна быть в глубину не менее 1 метра.

После того, как столбы помешаются в яму, их засыпают щебнем. Обязательно нужно следить за перпендикулярностью, если этим пренебречь, можно получить  косые кованые ворота (говоря по-простому их “поведет”).

Установив предварительно столбы, следует подготовить цементный раствор в пропорциях 1 к 3 (цемент/песок). Это соотношение подходит для цемента М300.

Подготовленным раствором заливают трамбованные щебнем столбы и вновь обращают внимание на перпендикулярность.

После того как цементный раствор высохнет, следует переходить ко второму этапу: выкладке кирпича.

Обкладывать металлические столбы следует таким образом, чтобы последующий шов кирпича перекрывал предыдущий.

Изготовление фигурных створок

Для изготовления следует положить несколько швеллеров с меньшим размером самой конструкции порядка на 20 сантиметров. Элементы укладываются на ровную поверхность, которая больше их более чем на 2 метра. Для получения отличной плоскости рекомендуется использовать строительный уровень.

Согласно имеющемуся чертежу, для получения радиуса в верхней части изделия, либо же получения в конечном итоге ломаной линии, нужно вырезать стойку указанной длины из профиля. Полученную деталь помещают на сварочный стол и после того, как подтверждается равенство углов – стыки свариваются между собой.

Для того чтобы получить геометрическую фигуру правильной формы, следует измерять диагональ перед сварочными работами. В этом поможет капроновая нить. С ее помощью можно с легкостью проверить диагональ.

При несоответствии диагоналей нужно устранить дефект, а после намертво сварить нижние углы. Таким образом, должен получиться треугольник, у которого намертво сваренные углы и прихвачены перемычками.

При этом чтобы обеспечить надежность геометрической фигуры рекомендуется вместо перемычки использовать арматуру. После этого, болгарку с насадкой чистящего диска используют сварочные наплывы.

При необходимости в получении ломаной линии, следует соблюдать такую очередность действий:

  1. Необходимую линию расчерчивают на металлическом листе и обрезают.
  2. Затем профиль совмещают с листом и боковым профилем.
  3. Компоненты и сам лист закрепляют между собой сварочным полуавтоматом.
  4. Оставшиеся детали соединяют между собой струбцинами, а после и вовсе сваривают и дожидаются, когда заготовка остынет.
  5. После этого, помощью болгарки необходимо провести зачистку.

Радиус

Для получения кованых ворот, следует подготовить несколько заготовок самих створок.

Алгоритм таких действий следующий:

  1. Створка укладывается на металлический лист, а после с помощью сварочного аппарата прихватывается.
  2. Осуществляется замер верхней планки + 30% (достаточный запас для радиуса), после чего заготовка срезается.
  3. Для создания нужного радиуса, следует с помощью сварочного прихватить одну сторону жесткими тисками, а после согнуть. Диаметр должен быть немного больше самого профиля.
  4. После этого, действия повторяются для второй заготовки.
  5. Затем следует поместить радиус на верхнюю часть створки, обрезать по краям и с помощью сварки присоединить.
  6. После остывания следует очистить от наплывов с помощью болгарки.

Важно помнить! Большой радиус не стоит делать при помощи изгиба. Для этого рекомендуется использовать заготовку с 30% надбавкой и с помощью острого угла с одной стороны произвести надрез. После этого заготовка зажимается по краям и слегка надавливается на второй край.

Изготовление пик и спиральных прутьев

Для изготовления пик, изначально необходимо нарезать заготовки. Металлический лист следует разрезать на квадраты, а после скорректировать форму с помощью шлифованной машинки.

Для получения хорошего качества, пики изготавливают объемными. Это происходит таким образом:

  1. С помощью высоких температур следует довести изделие до белого кипения.
  2. Осветленную заготовку необходимо расплескать с помощью молотка на наковальне.
  3. Для закалки нужно остудить пику на улице либо же с помощью холодной воды.

Стоит отметить, что при необходимости можно устранить дефекты путем подтачивания.

Для изготовления самого стального прута для пики необходимо сделать из металлического отрезка четырехгранник.

После того, как изделие будет разогрето в горне, его зажимают тисками и проворачивают. При каждом повороте будет получен один виток. Сама процедура завершается рихтовкой.

На завершающем этапе все заготовки сравнивают между собой, а после окончательно сваривают воедино.

Как изготовить кованую калитку своими руками

Для изготовления калитки, необходимо сварить каркас из металлического листа толщиной порядка 15 мм.

Но стоит отметить, что толщина во многом зависит от того, сложности самой конструкции. К примеру,  если с одной стороны будет закрепляться железный лист, рекомендуется использовать утолщенный материал.

В процессе разрезки профильную трубу следует периодически переворачивать. Саму сварку элементов осуществляют на плоской поверхности.

После этого, к готовой раме с помощью сварочного аппарата крепят ручки, замок, а затем шлифуют шлифмашинкой.

Изготовленную конструкцию необходимо проверить на предмет наличия неровностей и при необходимости устранить дефекты.

По завершению работ можно использовать любой вид краски, желательно с матовым эффектом.

Консультация на видео

Для понимания того, как и что необходимо делать, рекомендуется посмотреть видео на ютуб:

Данное видео отлично показывает, как можно сделать кованую калитку своими силами, предварительно закупив детали в специальном магазине. На самом деле, чертежи для изготовления кованых ворот должны подбираться с учетом конкретно взятого участка, учитывая особенности месторасположения (есть ли высоты и так далее).

1decor.org

Кованые калитки на даче: фото, чертежи, монтаж

Элементы художественной ковки имеют прекрасные эстетические характеристики.

Создание калитки с использованием метода горячей ковки с технологической точки зрения не является сложной процедурой.

Рассмотрим специфику изготовления кованой калитки своими руками.



Подготовка чертежей и инструментов

Изготовление начинается с создания чертежа. Необходимо максимально точно отобразить металлоконструкцию, имеющую кованые художественные элементы, и дополнительно подготовить спецификацию. В ней указывают следующие аспекты:

  • номера позиций;
  • количество и название составных элементов;
  • условные обозначения.

Спецификация состоит из нескольких разделов: сборные единицы, детали, комплекты, материалы, документация, стандартизированные изделия. Составляя чертёж, надо учитывать соотношение ширины, длины и высоты изделия. Указываемые размеры в точности должны соответствовать реальным параметрам. Следует принимать во внимание допустимые нагрузки, учитывать правила ЕСКД и ГОСТа.

Подготовка чертежа ведётся с использованием специальных инструментов, также приветствуется применение соответствующих компьютерных программ.

Важно соблюдать точность при масштабировании, чтобы избежать ошибок в процессе изготовления калитки. Чертежи должны содержать размеры конструкции, стандартным вариантом является калитка высотой 150см. Учтём, что она будет приподнята над поверхностью земли на 10см, следовательно, высота каркаса составит 140см. Калитка будет располагаться между кирпичными столбами с промежутком в 100см.

Эскиз кованых ворот с калиткой

Требуется подготовить инструмент для работы:

  • наковальня;
  • тиски;
  • шлифовальная машина;
  • сварочный аппарат – мобильное устройство для электродуговой сварки;
  • станки – торсион, улитка, эксцентрик – используются для холодной ковки;
  • болгарка – в процессе работы придётся резать и шлифовать металлические детали.

Обязательно потребуется горн, клещи и молотки, не стоит забывать и о прошивнях, необходимых для проделывания отверстий. Важно обеспечить источник открытого пламени, способный генерировать температуру 1180°С.

Если вас интересует, как сделать калитку из металлопрофиля своими руками, ознакомьтесь с этим материалом.

Здесь вы можете посмотреть, как приварить петли на калитку или ворота.

О том, как построить забор из поддонов, вы можете узнать из этой статьи.

Процесс ковки

Процесс состоит из нескольких этапов:

  • нагрев болванки;
  • обжимка;
  • заготовка;
  • окончательная отделка.

Первоначально болванка нагревается до 300°C, после чего помещается в печь, где постепенно разогревается до максимальной температуры. Изъяв болванку из печи, её следует уплотнить ударами молота, обкатывая по кругу. Именно в процессе обжимки будет удалена окалина, образовавшаяся в процессе нагрева. Обработка молотом проводится в два этапа: первоначально делается заготовка, а в завершении изделие подвергается окончательной отделке.

Калитка будет состоять из нескольких конструктивных элементов:

  • каркас – профильная труба 30х20;
  • навесы;
  • узоры – полосы 12х6, квадрат 10х10, 12х12;
  • опоры;
  • замки и защёлки.

Опоры представляют собой металлические элементы, необходимые для крепления калитки. Основной конструкции является каркас, навесы выполняют функцию связующего элемента, а кованые детали украшают изделие.

Основа будет иметь классическую прямоугольную форму, сделанную из 4-х металлических профилей. Первоначально нарезается профильная труба, из которой собирается рама, ровность всех диагоналей проверяется при помощи рулетки. Сварка деталей выполняется прихватками сбоку и сверху, а после этого провариваются швы, и разрезается дуга.

Узоры будут сделаны из обыкновенных арматурных прутов, нарезаемых в соответствии с размерами, указанными в чертеже. Заготовки предварительно разогреваются в газовом горне на протяжении 5 минут, после чего на ребристом сегменте «Эксцентрика» делается узор «Гусиная лапка». Нужно вставить прут промеж вальцов и выполнить несколько прокатов квадрата 10х10, после чего на ребристой части оборудования сформировать узор. Завитки загибаются на «Улитке», позволяющей эффективно деформировать холодную арматуру. Однако для получения ровного узора следует разогреть заготовку.

Запрещено остужать заготовку посредством опускания в воду, так как это приведёт к закалке металла. Последующее формирование завитков с использованием этой болванки приведёт к поломке оборудования или избыточной деформации завитка.

Материалом для изготовления завитков послужит полоса 12х6, разогрев которой не обязателен. Изготовление гранёных пик опять же будет выполняться на «Эксцентрике», в данном случае раскатка заготовки осуществляется постепенно, после каждого этапа она поворачивается на 90°. Можно обойтись без «Эксцентрика», достаточно нанести на стальной лист (5мм) габаритные размеры. Получившиеся треугольники вырезаются при помощи болгарки, после чего элементам придаётся объёмный вид. Добиваются этого посредством снятия под требуемым наклоном углов с заготовок, для чего пользуются болгаркой. Также допустимо нагревание детали газовой сваркой и придание изделию нужного объёма при помощи молотка.

Крепиться пика будет на спиральном четырёхугольнике. Необходимо отрезать заготовку соответствующего размера и сделать на ней риски на расстоянии 10см по числу участков со спиралями. Заготовка зажимается в тиски на том уровне, где предположительно будет начинаться спираль. Взяв лекальные тисы, зажимаем четырёхугольник вдоль линии с концами витков. Посредством вращения тис по оси заготовки создаём спираль, которая и будет использоваться для установки пик.

Особого внимания заслуживают радиусные фигуры, изготавливаемые из трёхмиллиметрового листового металла. Начертив на листе требуемый рисунок, отрезаем от трубы кольцо высотой 20мм, впоследствии привариваемое к крайней точки изгиба. Приложив четырёхугольник к кольцу, идущему в начале рисунка, прихватываем его при помощи сварки. Выполняя изгиб, следует вытягивать заготовку за край и пристукивать молотком в месте изгиба, таким образом снимая напряжение. Именно так следует продвигаться от изгиба к изгибу, прихватывая их сваркой.

Прокатка хомутов выполняется с использованием полосы 20х2мм, именно с её помощью впоследствии будут маскироваться места сварки. Скручивание боковых прутьев выполняется на «Торсионе», нужно отметить мелом место скручивания квадрата и закрепить заготовку на станке. Следует зажать квадрат с одной из сторон, а противоположный сегмент соединить с крутящейся деталью. Именно здесь пригодятся хомуты, обеспечивающие прекрасное сцепление. Выполняя скручивание, считайте количество оборотов, не стоит делать больше двух при промежутке 15см.

Когда составные элементы готовы, можно приступать к сварке. Основной задачей является соблюдение симметричности. Места соединений длиной до 1см тщательно провариваются большими токами.

После этого место сварки зачищается шлифовальной машинкой, а затем металлической щёткой. Эстетичность изделию придадут заблаговременно приготовленные хомуты, монтируемые на место сварки.

Изготовленные элементы потребуются для украшения верхней части калитки, а внизу будут использоваться листки. Можно воспользоваться штампованными изделиями, сделанными с применением двухмиллиметровой листовой стали. Сборка завитков нижней части рисунка начинается с формовки дуги, это позволит добиться симметрии.

Чтобы надёжно закрепить листки, рекомендуется подрезать их под углом относительно квадрата с раскатанным окончанием, в результате получится цельный элемент декора. Закрепляя узор, надо проводить сварку прихватками, используя малые токи, в противном случае можно насквозь прожечь изделие. Выполнять сварку нужно таким образом, чтобы швы формировались с изнаночной стороны, в противном случае пострадают эстетические характеристики.

На следующем видео вы можете наглядно посмотреть процесс создания кованой калитки:

Установка опор

Калитка будет крепиться при помощи опор – это установочный металл, выполняющий функцию промежуточного звена, позволяющего прикрепить каркас к столбам. Используется с этой целью металлический профиль, на него будут крепиться навесы, необходимые для закрепления самой калитки. Нужно нарезать профиль на четыре сегмента, которые после крепления к основе будут выступать наружу на 4см.

Дополнительно понадобится вырезать сопоставимый по высоте с самим каркасом профиль. Крепить калитку будем к кирпичному столбу, необходимо совместить процесс кладки и монтажа. Основой столба будет наш основной металлический профиль, обкладываемый кирпичом, именно к нему при помощи сварки и крепятся четыре сегмента. Кирпичи, находящиеся напротив закладных элементов, следует вырезать при помощи болгарки. Спустя четыре дня, когда столб набрал прочность, нужно прикрепить к закладным деталям длинный профиль из металла.

Навешивание калитки

Теперь можно приступать к навешиванию калитки, с этой целью будут использоваться точечные навесы. Изделия состоят из двух составных элементов, один из сегментов оборудуется штырём, а у другого есть паз. Сегмент, оборудованный штырём, следует соединить посредством сварки с вертикальными профилями основы. Элемент, оснащённый пазом, таким же образом соединяется с установочной частью изделия. Образовавшиеся в результате работы сварные швы следует тщательно зачистить.

Закрепление навесов на элементы конструкции следует производить до установки каркаса на опору, так как в процессе сварки есть вероятность повреждения кирпичной кладки.

Завершающим штрихом будет ровное приваривание навесов и тщательная зачистка поверхностей.

Покраска и нанесение патины

Однако нашей калитке нужно придать завершённый вид, а это невозможно без покраски. Необходимо очистить и обезжирить поверхность, выполнить грунтовку, после чего тщательно выкрасить. Особое внимание следует уделить хомутам, так как под ними будет накапливаться влага, следовательно, там вероятно появление коррозии. Именно между завитками и хомутами нужно обильно использовать краску.

Придать изделию эффект старины можно посредством нанесения патины, для этого понадобится кисть, имеющая ширину 3см. Рекомендуется подрезать кисть перед покраской, чтобы придать щетине дополнительную жёсткость.

Необходимо растереть краску на палитре, пока она не станет полусухой, после чего она наносится на выпуклые кованые элементы, например, концы завитков, листки или хомуты. Только теперь работа может считаться законченной, калитка готова к эксплуатации.

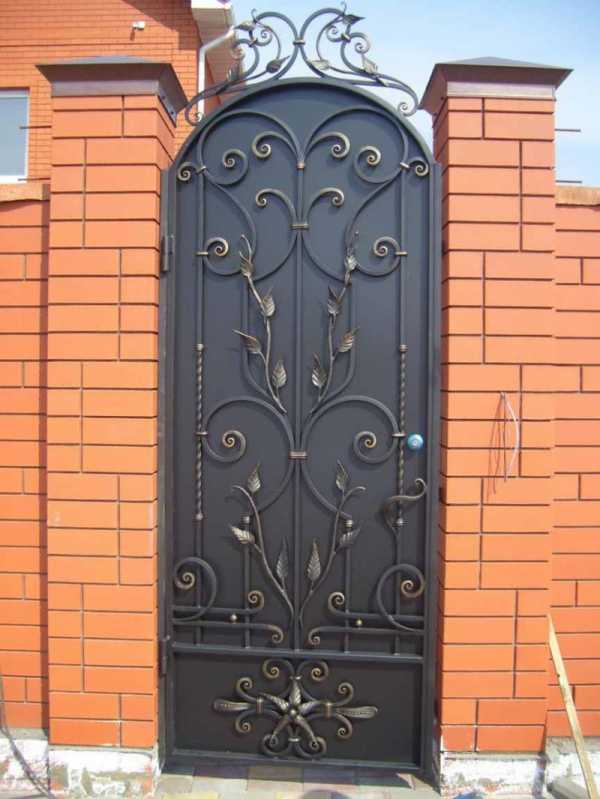

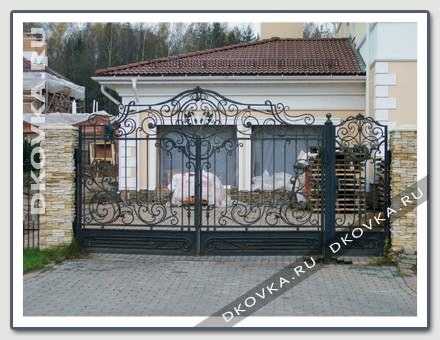

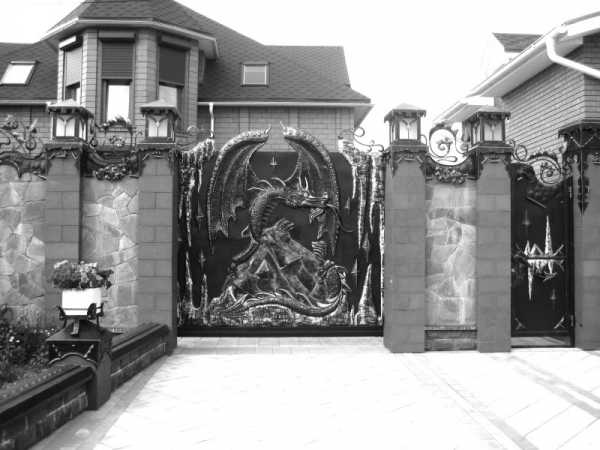

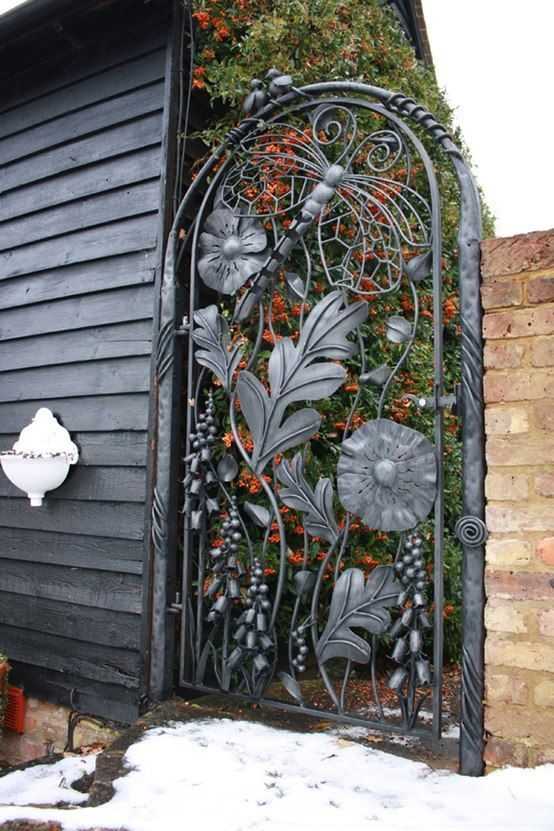

Фотогалерея калиток из ковки

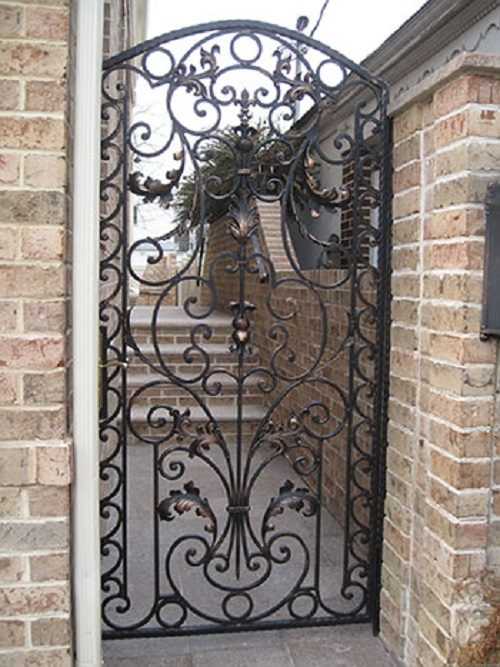

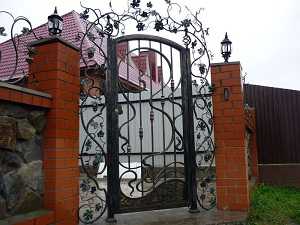

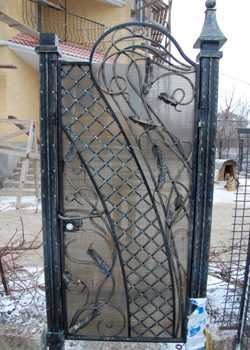

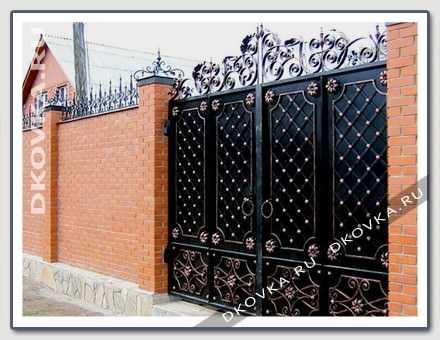

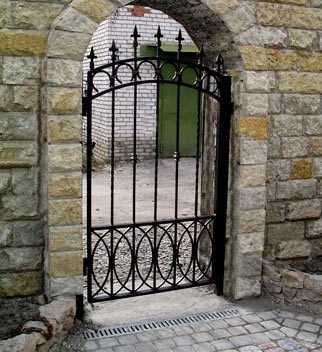

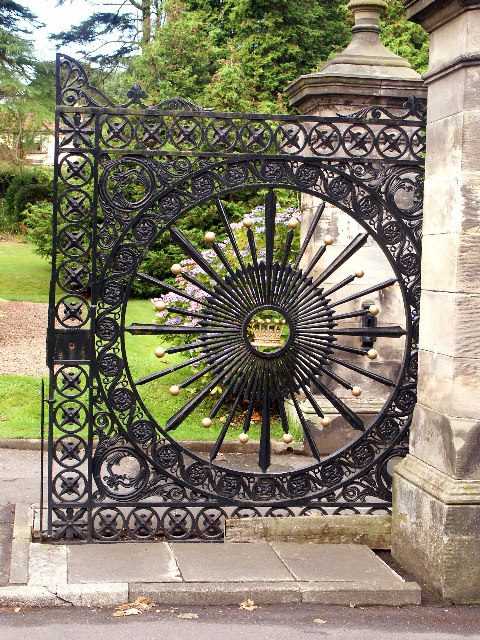

На фото представлены различные варианты кованых конструкций:

vamzabor.net
