Сверхяркие светодиоды. Типы и устройство. Работа и применение

Сверхяркие светодиоды – это специальные полупроводниковые приборы, которые выделяются высочайшей яркостью свечения. Подобные изделия появились в результате развития технологического процесса в светодиодной технике. Благодаря этому образовалась отдельная ниша, в которой стали использоваться светодиоды высокой яркости. Эти изделия имеют свои специфические характеристики, плюсы и минусы, которые выделяют их среди остальных элементов. К примеру, они отличаются высокой мощностью и светоотдачей.

Однако подобные светодиоды все еще остаются достаточно дорогими вследствие их конструктивных особенностей. Поэтому еще сравнительно недавно такие светодиоды использовались ограниченно. Однако сегодня они находят все большее применение в самых разных областях. Спрос на данные изделия растет с каждым днем. Планируется, что лет через 5-10 подобные светодиоды будут применяться повсеместно.

Виды

Сверхяркие светодиоды в большинстве случаев имеют следующую классификацию:

  • Epistar. Представляют диоды высокого качества, которые выделяются компактными габаритами. Их особенностью являются длительный период работы. Такие изделия широко применяются в различных областях.

  • Cree. Подобные световые диоды действуют на базе карбида кремния, а также нитрида галлия. Эти изделия также выделяются продолжительным временем работы. К тому же диоды этого вида потребляют минимум электрической энергии, в частности это 12 вольт. В большинстве случаев их применяют для освещения пешеходных и подземных переходов, автомобильных дорог. К тому же производители используют их в осветительных приборах, к примеру, в фонарях. Необходимо отметить, что светодиоды cree выделяются высоким качеством, вследствие чего их стоимость несколько выше моделей других разновидностей.

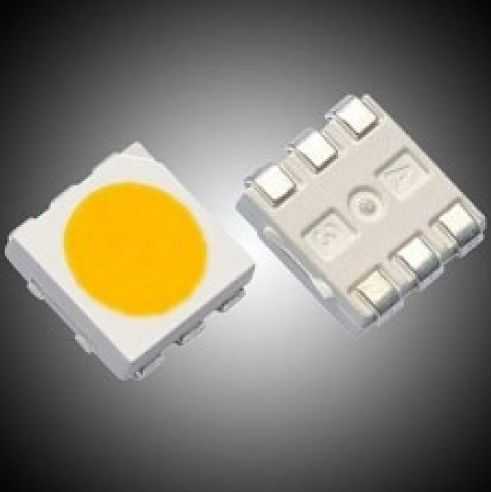

  • Smd. Относятся к распространенной светодиодной продукции. Эти изделия часто встречаются в различных областях. В особенности они популярны для подсветки зданий и сооружений, в том числе интерьерного дизайна внутри помещений. К примеру, при помощи светодиодных лент smd создаются уникальные в дизайнерском плане интерьеры помещений. Однако подобные ленты чаще всего используются совместно со специальными драйверами, то есть
    блоками питания
    . Подобные приборы снижают действующее напряжение с 220 до 12 вольт.

На данный момент главными производителями указанных светодиодов являются американские, тайванские и китайские компании.

Отдельной группой выступают светодиоды XLamp, которые выделяются особой мощностью. Их конструктивное исполнение предполагает присутствие теплоотводящего радиатора, что вызвано большим током в 350мА и выше. Благодаря эффективному отводу тепла данный вид светодиода также может работать длительное время. Данная группа делится на три вида: MC, XP и XR. Отличие указанных видов изделий заключается в разных габаритах и формах. Светодиоды XLamp в большинстве случаев применяются для наружного и внутреннего освещения автомобилей.

Устройство

Сверхяркие светодиоды практически всегда имеют конструкцию, которая практически полностью повторяет устройство стандартного светодиода. Типичные изделия монтируются на стандартное основание, тогда как продукция высокой яркости монтируется на теплоотводящую подложку. В остальном – это типичный диод с p-n переходом.

Так, благодаря техническим новациям компании CREE, устройство светодиодов группы XR имеет следующее строение:

  • В виде корпусного основания выступает подложка, выполненная из металла и керамики, которая выделяется высокой теплопроводностью. В результате обеспечивается минимальное тепловое сопротивление, в том числе электроизоляция корпуса кристалла от теплоотводящего элемента.
  • Кристаллы создаются из кристаллов карбида кремния.
  • Материал подложки выполнен из карбида кремния, а также нитрида алюминия. Благодаря этому решается проблема появления механических напряжений в кристалле вследствие смены температуры.
  • Металлический корпус также выступает в качестве рефлектора.
  • Плавающая линза выполнена из кварцевого стекла. Она установлена в корпусе не жестко и сохраняет свое положение благодаря адгезии к желеобразному герметику. В результате она как бы плавает. Использование такой конструкции дает возможность исключить появление механических напряжений. Также это дает возможность выполнить автофокусировку в широчайшем диапазоне температур;

Показатели указанных светодиодов находятся в прямой зависимости от вида кристаллов, которые установлены в них. Ранее кристаллы были небольшого размера, однако в последнее время промышленность использует новые кристаллы, которые выделяются достаточно большой площадью, в том числе высокой световой отдачей. Они способны действовать при больших токах, а значит светить очень ярко.

Принцип действия

Сверхяркие светодиоды вне зависимости от вида действуют по одинаковому принципу. Диоды выполнены в виде чипа, из полупроводникового материала. Для образования р-n перехода чип покрывается легированными примесями. Подобная конструкция свойственна моделям светодиодов типа cree и smd. Принцип действия в данном случае базируется на перетекании электрического тока от р-анода к n-катоду. В результате напряжение передается в одном направлении.
Цвет и длина волны светового излучения зависит от ширины рабочей зоны р-n перехода. Довольно часто для изготовления подобного перехода применяется германий и кремний. Для создания высокой яркости применяется сапфир в виде подложки.

Применение

Сверхяркие светодиоды находят довольно широкое применение.

  • Они применяются для подсветки в жидкокристаллических дисплеях мобильников и коммутаторов.
  • Для производства светодиодной рекламы.
  • Для автомобильной светотехники, в частности для подсвечивания салона, а также индикации поворотов, элементов торпеды. Они часто монтируются в фарах, стоп-сигналах и габаритных огнях.
  • Они выступают в качестве светоизлучающих элементов в дорожных указателях и светофорах.
  • Довольно часто их используют для освещения помещений мастерских, различных производств, в том числе домов, квартир, подсобных помещений и так далее.
  • В качестве сигнальных излучающих элементов в авиации, судоходстве и на железной дороге.
  • Для подводного освещения.
  • Для ландшафтного освещения.
  • Сверхяркие светодиоды широко применяются в медицинской отрасли. В частности, их используют в эндоскопических приборах, дерматоскопах, лампах и ином оборудовании.
  • Подобные светодиоды часто используются для тюнинга машин. При помощи них можно заменить практически все стандартные лампочки. К примеру, в автомобильных магазинах продаются готовые комплекты, которые можно сразу включить в электрическую схему машины без каких-либо усовершенствований.
  • Для рекламной сферы и так далее.

Светодиоды высокой яркости создают значительный световой поток при небольшом потреблении электрической энергии. Благодаря указанным свойствам можно решать проблемы значительных затрат электрической энергии на освещение, которые на данный момент все еще являются существенными. К тому же при помощи подобных светодиодов можно создать требуемый уровень освещения помещений.

Плюсы и минусы

Сверхяркие светодиоды за последние несколько лет стали невероятно востребованными. Причин тому несколько:

  • Энергоэффективность. На данный момент это наиболее экономичные источники света, потребляющие минимум электрической энергии. При применении подобных изделий удается сэкономить порядка 80% электрической энергии.
  • Существенный срок службы.
  • Возможность функционирования в широких температурных режимах.
  • Минимальный нагрев.
  • Наличие ударопрочности, в том числе в ряде случаев и влагостойкости.
Как выбрать

  • Если Вы хотите приобрести сверхяркие светодиоды, то для начала следует определиться, где Вы их будете применять. Эти изделия могут иметь разное напряжение, что определяется назначением и моделью. В большинстве случаев оно составляет в пределах 1,5-4 В, но может быть и 12 В. В большинстве случаев это влияет на цвет излучения. К примеру, низкое напряжение, как правило, обеспечивает инфракрасный цвет, тогда как высокое обеспечивает создание белого цвета. Средняя мощность для весьма сильных диодов равняется 1 Вт, для типичных представителей – порядка 0,3 Вт.
  • В магазине можно приобрести светодиоды в разных цветовых решениях: белые, синие, красные, оранжевые и другие модели.
  • Не стоит прельщаться дешевыми изделиями. Вызвано это тем, что яркие светодиоды, произведенные с нарушением технологии или некачественных материалов, через определенное время понизят свою светоотдачу. К примеру, дешевые модели спустя 4 тысячи часов работы лишаются порядка 35% яркости. Тогда как качественные светодиоды даже через 50 тысяч часов работы сохраняют свою яркость практически на прежнем уровне. Колебания яркости могут быть не более 20%
Экономия в будущем

На данный момент широкое внедрение указанных светодиодов невозможно, так как они стоят довольно дорого. Однако в будущем внедрение новых разработок и технологий позволит внедрить их повсеместно. К примеру, города и каждый житель смогут значительно экономить электроэнергию, расходы снизятся в 14-18 раз.

Похожие темы:

electrosam.ru

Сверхъяркие светодиоды белого свечения.

Конструкция и особенности мощных светодиодов

Сейчас, наверное, только глухой не слышал о светодиодных лампах и сверхъярких светодиодах. В среде радиолюбителей сверхъяркий светодиод уже давно стал объектом пристального изучения и главным элементом самодельных новаторских устройств. Да, это и не мудрено, сверхъяркие светодиоды интересны в первую очередь своей экономичностью и хорошими характеристиками по светоотдаче. Светодиоды обладают хорошей механической прочностью, не бояться вибрации и тряски. Не зря мощные светодиоды всё больше применяют в автомобилестроении.

Ещё одним важным положительным качеством светодиодов можно считать то, что они начинают излучать мгновенно после подачи питания. Люминесцентные лампы, например, в этом плане уступают светодиодам. Для долговечной работы люминесцентной лампы рекомендуется горячий запуск, когда происходит предварительный разогрев нитей накала. Лампа при этом включается спустя несколько секунд.

В начале девяностых годов фирма Nichia представила миру первый светодиод синего и белого цвета свечения. С тех пор началась технологическая гонка в производстве сверхъярких мощных светодиодов.

Сам по себе светодиод не может излучать белый свет, так как белый свет является суммой всех цветов. Светоизлучающий диод излучает свет строго определённой длины волны. Цвет излучения светодиода зависит от ширины энергетической запрещённой зоны перехода, где и происходит рекомбинация электронов и дырок.

Ширина энергетической запрещённой зоны в свою очередь зависит от материала полупроводника. Для получения белого света на кристалл синего светодиода наносят слой люминофора, который под действием синего излучения испускает жёлтый и красный свет. В результате смешения синего, жёлтого и красного получается белый свет.

Это одна из нескольких широко распространённых технологий получения белого света посредством светоизлучающих диодов.

Напряжение питания сверхъярких белых светодиодов, как правило, лежит в пределах от 2,8 до 3,9 вольт. Точные характеристики светодиода можно узнать из описания (datasheet).

Мощные сверхъяркие белые светодиоды хоть и доступны, но всё ещё дороги по сравнению с индикаторными светодиодами красного и зелёного цвета свечения, поэтому при использовании их в осветительных установках следует уделять внимание качественному питанию светодиодов.

Несмотря на то, что ресурс светодиодов довольно велик, любой светоизлучающий полупроводник очень чувствителен к перегрузкам по току. В результате перегрузок светодиод может сохранить работоспособность, но светоотдача его будет существенно меньше. В некоторых случаях частично рабочий светодиод может служить причиной выхода из строя и остальных, включенных совместно с ним светодиодов.

Чтобы исключить перегрузки светодиодов, а, следовательно, и выход их строя, применяются

драйверы питания на специализированных микросхемах. Драйвер питания представляет собой не что иное, как стабилизированный источник тока. Для регулировки яркости светодиодов рекомендуется применять импульсную модуляцию.

Не исключено, что в скором времени производители мощных светодиодов будут встраивать чип стабилизатора тока непосредственно в конструкцию мощного светодиода, по аналоги с мигающими светодиодами (blinking led), в которых встроен чип генератора импульсов.

Светодиод может работать десятки лет, но при условии, что светоизлучающий кристалл не будет сильно нагреваться вследствие протекания тока. В современных мощных светодиодах ток питания может достигать более 1000 mA (1 Ампер!) при напряжении питания от 2,5 до 3,64 вольт. Такими параметрами обладают, например, мощные светодиоды Lumileds. Для отвода избыточного тепла в таких светодиодах применяется алюминиевый радиатор, конструктивно объединённый с кристаллом светодиода. Производители мощных белых светодиодов также рекомендуют устанавливать их на дополнительные радиаторы. Вывод очевиден – хочешь длительной работы светодиода – обеспечь хороший отвод тепла.

При монтаже мощных светодиодов нужно помнить, что теплопроводящее основание светодиода не является нейтральным электрически. В связи с этим необходимо обеспечить электрическую изоляцию оснований светодиодов при монтаже на общем радиаторе.

Так как типовое напряжение питания сверхъярких светодиодов составляет 3,6 вольт, то такие светодиоды можно легко использовать для светодиодных фонариков совместно с аккумуляторными батарейками формата AA. Для питания светодиода понадобятся 3 последовательно включенных аккумуляторных батарейки напряжением по 1,2 вольт. Суммарно напряжение составит как раз необходимое 3,6 вольт. В этом случае не понадобиться никаких преобразователей напряжения.

Всё ещё высокая цена мощных светодиодов связана со сложностью изготовления мощного светодиода. Стоимость современных технологических установок, на которых производят кристаллы мощных светодиодов методом эпитаксиальной технологии, составляет 1,5 – 2 млн. долларов!

Конструктивно мощный светодиод представляет довольно сложное устройство.

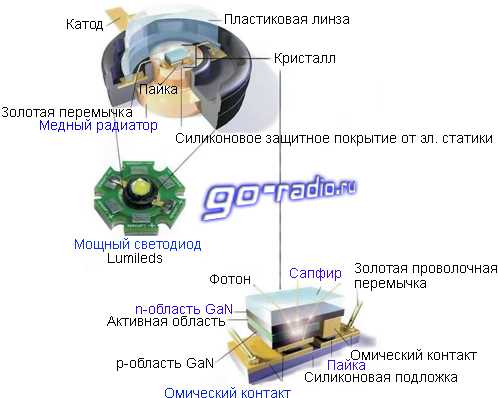

На рисунке показано устройство сверхъяркого светодиода Luxeon III фирмы Lumileds, мощностью 5 Ватт.

Как видно из рисунка, современный сверхъяркий светодиод представляет собой сложное устройство, требующее многих технологических этапов при изготовлении.

В настоящее время производители мощных светодиодов пробуют различные технологии изготовления светодиодов с применением различных материалов и компонентов. Всё это направлено на снижение себестоимости светодиодов и обеспечения необходимого качества продукта.

Следует заметить, что мощный светодиод, изготовленный с нарушением технологического процесса и применением некачественных материалов, спустя некоторое время работы теряет свою расчётную светоотдачу. Как правило, такие светодиоды дешевле аналогов. Дешёвые светодиоды в течение первых 4000 часов работы теряют свою яркость на 35%. Связано это с тем, что желтеет эпоксидный материал светодиодной колбы, а также снижается излучающая способность синего светодиодного чипа и нанесённого на него слоя люминофора. У качественных светодиодов за 50 000 часов наработки яркость снижается не более чем на 20%.

Главная &raquo Технологии &raquo Текущая страница

Также Вам будет интересно узнать:



go-radio.ru

Виды и типы светодиодов: классификация, характеристики, назначение

Светодиоды становятся все более востребованными решениями, причем в самых разных сферах. Они могут задействоваться как декоративные изделия или же в целях освещения помещений, а также различных территорий за пределами зданий. Светодиоды поставляются на рынок в достаточно широком спектре модификаций. При этом разработчики соответствующих изделий периодически предлагают инновационные решения, которые в перспективе способны образовывать новые рыночные ниши. Каковы самые распространенные типы светодиодов сегодня? В каких целях они могут использоваться?

Что представляют собой светодиоды?

Прежде чем рассматривать распространенные типы светодиодов, изучим общие сведения о соответствующих устройствах. Светодиод представляет собой полупроводник, который способен преобразовывать электрический ток в свет. При этом полупроводниковый кристалл, который является его основным компонентом, состоит из нескольких слоев, характеризующихся 2 типами проводимости. А именно - дырочной и электронной.

Проводимость первого типа предполагает переход электрона с одного атома на другой, на котором есть свободное место. В свою очередь, на первый атом приходит другой электрон, на предыдущий — еще один и т. д. Данный механизм действует за счет ковалентных связей между атомами. При этом их перемещения не происходит. По сути дела, перемещается положительный заряд, который физики условно именуют дыркой. При этом при переходе электрона на дырки происходит выделение света.

По своей структуре светодиод в целом схож с выпрямительным диодом. То есть у него есть 2 вывода — анод и катод. Данная особенность предопределяет необходимость соблюдения полярности при подключении светодиода к источнику электрического тока.

Рассчитаны соответствующие изделия в общем случае на прямой ток в 20 миллиампер. В принципе, это значение можно и уменьшить, правда, в этом случае может измениться цвет и снизиться яркость светодиода. В свою очередь, увеличивать соответствующий параметр нежелательно. В случае если ток превышает оптимальное значение, то для того, чтобы уменьшить его до требуемого уровня, применяется ограничивающий резистор.

Существует довольно много нюансов, которые следует иметь в виду при инсталляции светодиодов. Это предопределяется их внутренней структурой, формой исполнения. В ряде случаев может потребоваться применять стабилизатор для светодиодов и иные электронные компоненты для обеспечения функционирования прибора, в который инсталлируется рассматриваемое изделие.

В зависимости от состава полупроводников в светодиоде он может быть красным, желтым, зеленым или же синим. Например, если в структуре соответствующего электронного компонента содержится нитрид галлия, то светодиод будет светиться синим. Собственно, одним из критериев, исходя из которых выделяются те или иные типы светодиодов, может быть их цвет.

Применение

Первые светодиоды, поставляемые на рынок, выпускались в корпусах из металла. Постепенно его стала заменять пластмасса. При этом по цвету она, как правило, выбирается с учетом цвета свечения светодиода. Однако довольно часто встречаются также прозрачные пластмассовые корпуса.

Рассматриваемые электронные устройства находят широкое применение в самых разных сферах. Это обусловлено тем, что практически все виды светодиодов характеризуются:

- энергоэффективностью;

- долгим сроком службы;

- возможностью определять цвет свечения, а также регулировать его мощность;

- безопасностью;

- экологичностью.

Если говорить об энергоэффективности, светодиоды при одинаковой световой отдаче могут иметь существенно меньшую мощность, чем обычные лампы. Меньшая мощность светодиода при этом снижает общую нагрузку на энергосистему здания. Срок службы устройств может в несколько десятков раз превышать тот, что характеризует обычные лампы. При этом с точки зрения функций светодиоды могут совершенно не уступать им.

По мере образования массового спроса на подобные изделия, а также их удешевления, светодиоды все чаще применяются в тех же целях, что и обычные лампы. Каких-либо сложностей в инсталляции соответствующих решений в сравнении с традиционными осветительными приборами не возникает. Важно только убедиться в том, подходит ли конкретный светодиод для установки в электросеть помещения. Для этого может потребоваться заблаговременно — перед закупкой светодиодов - выявить ее основные параметры.

Какие еще преимущества могут иметь рассматриваемые решения?

Так, можно отметить, что цветовая температура светодиода может быть практически любой — в том числе при сочетании указанных выше цветов. Кроме того, устройства можно дополнять различными светофильтрами, которые могут значительно расширить сферу применения светодиодов с точки зрения подбора требуемой цветовой температуры.

Возможность управления мощностью свечения — еще одно преимущество рассматриваемых устройств. Данная опция отлично сочетается с их высокой энергоэффективностью. Мощность светодиода может регулироваться в автоматическом режиме — исходя из фактических условий пользования осветительными приборами. И это практически не влияет на срок их службы.

Светодиоды экологичны, поскольку не выделяют вредных для человека видов излучения. Данная характеристика, опять же, расширяет возможности применения рассматриваемых устройств.

Классификация: индикаторные и осветительные решения

Эксперты выделяют 2 основные категории светодиодов — индикаторные, а также осветительные. Первые предназначены главным образом для создания декоративного светового эффекта и используются как элемент украшения здания, комнаты, транспортного средства. Или же как инструмент стилизации текста — например, на рекламном баннере.

В свою очередь, есть осветительные светодиоды. Они предназначены для повышения яркости освещения в помещении или на определенном участке территории — например, если рассматривать светодиоды для авто. Соответствующего типа решения являются альтернативой применению обычных ламп и во многих случаях более выгодной с точки зрения энергоэффективности и экологичности.

Типы исполнения

Но вернемся к классификации светодиодов. Можно определить самый широкий спектр оснований для их отнесения к тем или иным категориям. Распространенный в среде экспертов подход предполагает выделение следующих основных типов светодиодов:

- DIP;

- Spider LED;

- SMD;

- COB;

- волоконные;

- Filament.

Рассмотрим их подробнее.

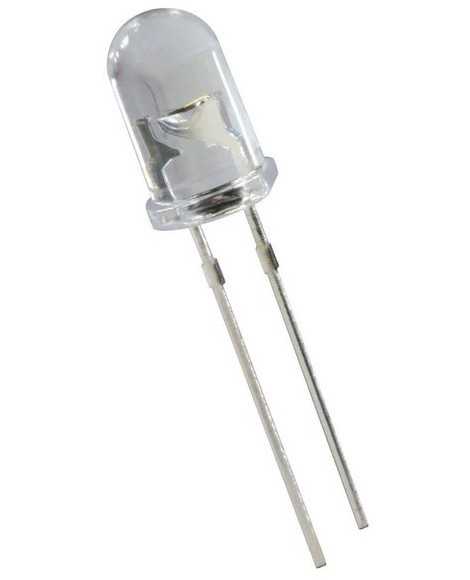

В чем заключается специфика DIP-светодиодов?

Если подробнее изучать то, каким образом указанные типы светодиодов появлялись на рынке, то устройства класса DIP можно отнести к первым, которые стали продаваться массово. Данные решения представляют собой кристаллы, которые размещены в корпусах с оптическими компонентами, в частности линзой, которая создает световой пучок.

Можно отметить, что рассматриваемая категория светодиодов, несмотря на всеобщую распространенность, довольно редко используется в высокотехнологичной сфере. Чаще всего данные решения применяются в качестве компонентов световой рекламы, лент, подсветок, украшений.

Светодиоды DIP относятся к категории индикаторных. У них есть еще одно наименование — DIL. Инсталлируются они на плату, на которой предварительно нужно проделывать отверстия. Можно отметить, что в рамках рассматриваемой категории могут выделяться различные типы светодиодов, которые отличаются диаметром колбы, цветом, материалом изготовления. При этом соответствующие параметры могут быть представлены в самом широком спектре. По форме рассматриваемые решения — цилиндрические. Среди соответствующих светодиодов есть как монохромные, так и многоцветные устройства.

Spider LED

Данного типа светодиоды в целом очень схожи с предыдущими устройствами. Но у них вдвое больше выводов — 4. В то время как у светодиодов DIP — 2. Тот факт, что представленный тип решений имеет больше выходов, оптимизирует теплоотвод и повышает надежность соответствующих компонентов. На практике они используются в разных сферах, в частности как светодиоды для авто.

Светодиоды типа SMD

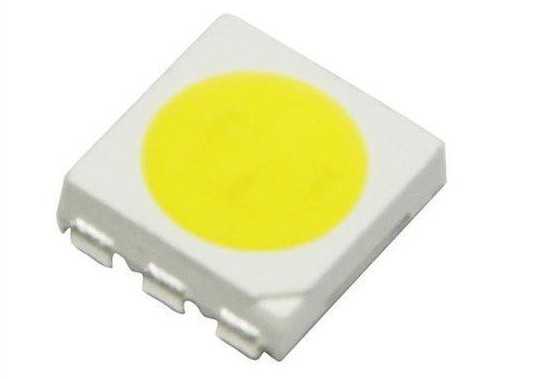

Данные решения выпускаются с применением концепции поверхностного монтажа. То есть они представляют собой светодиоды, инсталлируемые на какую-либо поверхность, в то время как другие решения могут устанавливаться посредством сквозного монтажа.

Размеры светодиодов этого типа могут быть существенно меньше, чем у альтернативных им решений, равно как и тех конструкций, на которые они инсталлируются. Опять же, в данном случае правомерно вести речь о более оптимальном теплоотводе. Использование светодиодов типа SMD во многих случаях позволяет расширить вариативность исполнения осветительных конструкций.

SMD-светодиоды относятся к категории осветительных. Характеризуются достаточно сложной структурой. Так, сам светодиод состоит из металлической подложки. На ней фиксируется кристалл, который припаивается непосредственно к контактам корпуса подложки. Над кристаллом размещается линза. При этом на одной подложке может быть инсталлировано 1-3 светодиода. К SMD относятся распространенные типы сверхярких светодиодов, таких как 3528. Данные решения имеют высокий уровень востребованности.

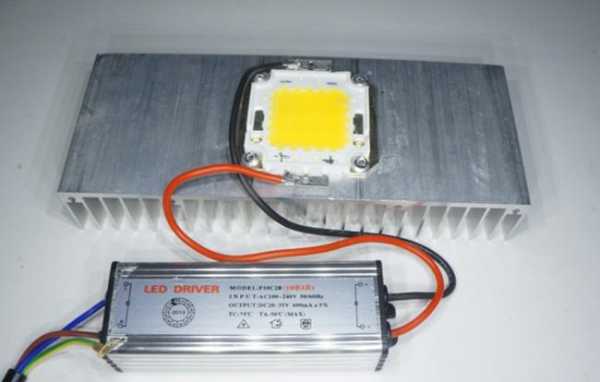

Светодиоды типа COB

Следующий популярный тип светодиода — COB. Он изготовлен с применением технологии, которая предполагает инсталляцию кристалла непосредственно на плату. Данное решение характеризуется большим количеством преимуществ:

- защищенность соединения от окисления;

- небольшие габариты конструкции;

- эффективность теплоотвода;

- снижение себестоимости инсталляции светодиодов — в сравнении, в частности, с устройствами типа SMD.

Если рассматривать указанные выше типы светодиодов, то можно отметить, что решения марки COB можно отнести к самым инновационным. Впервые подобная технология была реализована японскими инженерами в конце 2000-х годов. Сейчас данные виды светодиодов продолжают набирать популярность.

Как считают эксперты, рассматриваемые решения могут и вовсе стать наиболее востребованными на рынке, особенно если говорить о коммерческом сегменте, о сфере бытового освещения. Стоит отметить, что есть сферы, в рамках которых применение светодиодов COB может быть затруднено. В числе таковых — производство профессионального осветительного оборудования. Дело в том, что рассматриваемые светодиоды не слишком оптимальны с точки зрения приспособления к организации освещения с установленной кривой силы света. В таких случаях более подходящими могут оказаться устройства типа SMD.

Описываемые диоды относятся к осветительным. Как отмечают эксперты, их можно отнести к лучшим, исходя из характеристик светового потока. Поставляются на рынок в разных цветах, например красном, зеленом, синем, а также белом. Световой поток у этих моделей имеет угол рассеивания в 40-120 градусов.

На одной подложке может быть установлено более 9 светодиодов типа COB. Покрываются они люминофором, вследствие чего приобретают высокую яркость. Можно отметить, что световой поток у данных решений выше, чем у устройств типа SMD. Таким образом, если рассматривать то, какой тип светодиодов лучше, то по указанному критерию преимущество может иметь решение класса COB.

Светодиоды типа COB также находят применение в автомобильной индустрии. Их можно использовать в качестве компонента передних, задних фар, поворотников. Главное — правильно инсталлировать приобретенные устройства. Для этого имеет смысл обратиться к опытным специалистам.

Волоконные светодиоды

К инновационным можно отнести волоконные светодиоды. Они появились на рынке недавно, в 2015 году. Разработаны были рассматриваемые решения инженерами из Южной Кореи.

Использовать данные типы светодиодов можно в производстве одежды. То есть, из них вполне реально сшить рубашку или футболку, которые могут светиться. Производство одежды на основе волоконных светодиодов предполагает также применение различных полимеров, а также соединений алюминия.

Светодиоды Filament

Еще один пример инновационных светодиодов — решения типа Filament. Главное их преимущество — высокая энергоэффективность. При одинаковой мощности, к примеру, с такими светодиодами, как COB, решения типа Filament могут обеспечивать более высокий уровень освещенности.

Рассматриваемый инновационный продукт чаще всего используется при изготовлении осветительных ламп. В числе примечательных характеристик производства соответствующих светодиодов — осуществление монтажа непосредственно на подложку, выполненную из стекла. Данный подход дает возможность распространять свет, излучаемый светодиодом, на 360 градусов.

Как выбрать оптимальный вариант?

Как определить тип светодиода, оптимальный для той или иной конструкции? Существует большое количество критериев, на которые можно ориентироваться в данном вопросе. В принципе, вполне правомерно определить сферу применения светодиода исходя из его классификации по тем признакам, которые мы рассмотрели выше. Изучим специфику выбора соответствующих электронных компонентов с учетом особенностей девайсов:

- DIP;

- SMD;

- COB.

Выбор светодиодов: особенности решений типа DIP

Как мы отметили выше, DIP-светодиоды относятся к самым ранним продуктам, появившимся на рынке. Таким образом, в них задействованы довольно старые, но до сих пор востребованные технологии. Главные их преимущества — простота установки, удобство формы, низкое энергопотребление, слабый нагрев, а также достаточно высокая степень защищенности от внешнего воздействия.

Чаще всего рассматриваемые светодиоды выпускаются в диаметре 3 и 5 мм. Если проводить сравнения светодиодов по типам, то можно прийти к выводу, что рассматриваемые решения наиболее оптимальны для применения:

- в качестве элементов тюнинга автомобилей;

- как декоративные компоненты;

- в составе маломощных — как вариант самодельных - фонарей.

Рассматриваемые светодиоды имеют относительно невысокую стоимость и доступность на рынке. Можно отметить, что в числе самых часто встречаемых модификаций — светодиоды на 12 вольт. Они могут присутствовать в различных онлайновых каталогах, а также специализированных магазинах в широком ассортименте. Собственно, любые светодиоды на 12 вольт характеризуются достаточно высокой востребованностью на рынке.

Выбор светодиодов: особенности решений типа SMD

Соответствующего типа решения по внешнему виду принципиально отличаются от других тем, что имеют плоскую форму. Монтаж данных электронных компонентов осуществляется без использования ножек. Ток на светодиоды типа SMD подается на клеммы, которые находятся с их обратной стороны.

Таким образом, инсталляция данных девайсов осуществляется без использования отверстий. Размещение светодиодов можно осуществить очень компактно. Как результат — может уменьшиться и конструкция, на которой соответствующие устройства располагаются.

Основные способы применения рассматриваемых устройств — тот же автотюнинг, различные типы интерьерного освещения. В числе самых значимых преимуществ данных вариантов — высокая яркость, светоотдача. В сочетании с небольшими размерами эти решения обладают существенными преимуществами перед альтернативными моделями изделий.

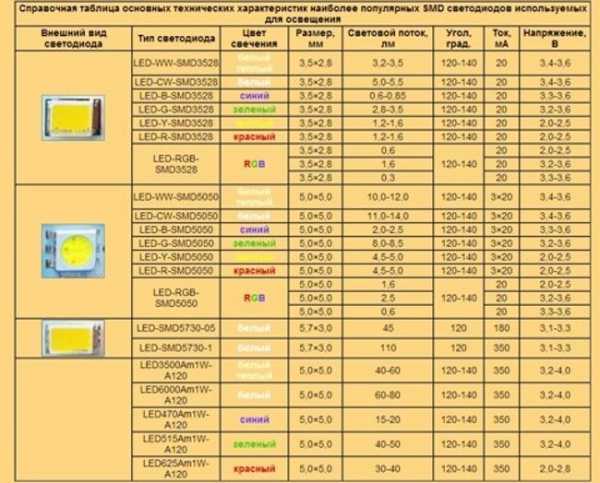

В числе самых распространенных на современном рынке — тип светодиода 3528. Данные изделия широко применяются при выпуске светодиодных лент. Конструкция соответствующих изделий позволяет выпускать трехцветные светодиоды — с красным, синим, а также зеленым цветами свечения. На базе решений типа 3528 производятся многие другие электронные компоненты, например светодиод типа SMD 5050.

Рассматриваемые изделия также характеризуются ценовой доступностью. Представлены на рынке они обычно в широком ассортименте.

Выбор светодиодов: особенности решений типа COB

Прежде всего стоит отметить, что значительная часть светодиодов соответствующего типа — очень мощные конструкции. Их характерная особенность — быстрое рассеивание света, благодаря размещению кристаллов на поверхности, которая обеспечивает динамичное отведение тепла.

Рассматриваемые светодиоды — очень яркие. Это делает их востребованными как раз для использования в конструкции автомобильных фар. Стоит отметить, что данные изделия следует инсталлировать с учетом ряда значимых нюансов — таковые могут знать только опытные специалисты. Поэтому для установки соответствующих решений рекомендуется обращаться к компетентным сервисным службам.

fb.ru

Характеристики светодиодов: обзор основных параметров LED

Экономически оправданной альтернативы LED-источникам пока не изобрели, что прогнозирует повальный переход на этот тип освещения уже в ближайшие годы. Но для корректного использования этих источников необходимо разбираться в их основных характеристиках.

При классификации светодиодных источников света используются параметры, разработанные исключительно для данных типов осветительных приборов. Данная статья как раз и предназначена для ознакомления с особенностями, которые отличают характеристики светодиодов от традиционных источников света.

Сила и напряжение, потребляемого светодиодом тока

Почти все светоизлучающие диоды рассчитаны на стандартную силу тока 20 мА. При вычислении сопротивления светодиода по закону Ома используется именно эта величина.

Светодиод, как собственно и любой диод, способен пропускать ток только в одну сторону, для стабильной работы он должен быть постоянным. Источником питания для LED источников света является дроссель, который выдает необходимые характеристики потребляемого тока. Светодиодный кристалл рассчитан на напряжение, колеблющееся от 0,5 до 6 вольт.

На одной подложке может быть размещено несколько LED кристаллов. Сумма показателей напряжения всех кристаллов составит требуемый показатель для такого источника света.

Следует заметить, что в электрофизических значениях светодиодов существует допустимый разброс вольт амперной характеристики (ВАХ), это обусловлено технологией производства. Невозможно вырастить кристаллы с жестко ограниченными показателями. Подгон показателей производится методом калибровки.

Монтаж следует проводить в соответствии с обозначенной полярностью. При неправильном включении светодиод закроется, и работать не будет. Если напряжение превысит предел в 5 вольт, произойдет пробой, что приведет к порче изделия.

Для правильного подключения катод на DIP светодиодах обозначается более короткой ногой, на SMD это будет спил на подложке возле соответствующего контакта.

Интенсивность светового потока, угол рассеивания

Данная характеристика очень важна в освещении, особенно в помещениях. Интенсивность светового потока измеряется в Люменах (Лм). Для сравнения, обычная лампа накаливания в 100 Вт выдает показатель 1000 Лм. Для простого расчета напряжения лед-источника, который заменит лампу накаливания, необходимо вольтаж классики разделить на 8. Примером, лампе в 100 Вт будет соответствовать светодиод мощностью 12 – 12.5 Вт.

Важно осознавать, что рассматриваемый источник имеет одностороннее направление освещения, в то время как обычная лампа накаливания рассеивает свет во все стороны. Светодиоды имеют точечную направленность. Для увеличения угла рассеивания в конструкции применяются специальные линзы. Угол рассеивания колеблется в пределах 20 — 120˚.

Соотношение параметров эффективности разных источников света, приведенных для сравнения:

  1. Лампа накаливания – 10 Лм/Вт.
  2. Люминесцентная лампа – до 40 Лм/Вт.
  3. Светодиод – до 140 Лм/Вт.

Размер кристалла

В общих характеристиках светоизлучающих диодов можно встретить значение размера кристалла. Эта величина измеряется в Милах (mil), 1 mil соответствует 0,0254 мм. Стандартные размеры квадрата кристалла 24×24, 24×40, 35×35 и 40×40 mil. Считается, чем больше его площадь, тем больше потребляемая мощность, при этом снижается нагрев при работе и увеличивается предел перегрузки. Для сравнения размеры 40×40mil соответствуют 1,143 × 1,143 мм и потребляют около 1 Вт.

Естественно, большое значение имеет материал для изготовления и условия, при которых кристалл выращивался. Также значение имеет качество калибровки. Это к тому, что себе дешевле приобретать светодиоды известных брендов, показатели многих китайских лед источников света завышены.

Недобросовестные продавцы зачастую заявляют повышенную мощность. Обратив внимание на размеры кристалла, можно предостеречь себя от приобретения подделки.

CRI (индекс цветопередачи)

Для более ясного понимания этой характеристики, целесообразно ознакомиться с принципами восприятия цветов человеческим глазом. Белый свет включает в себя весь спектр. Попадая на окружающие нас предметы, отражается только та часть спектра, которая соответствует цвету предмета. Естественно, источник с искаженным спектром будет искажать человеческое цветовосприятие.

Для определения степени достоверности передачи цветов при освещении искусственным источником был разработан индекс цветопередачи (CRI). Степени значений индекса цветопередачи расположены в границах 0 – 100. Показатель 100 соответствует солнечному свету и является сравнительным эталоном.

Полноценный индекс CRI, при котором искажение будет минимальным, не должен быть ниже значения 90.

Цветовые характеристики

Свет имеет волновую природу, длина излучаемой волны определяет цвет и измеряется в нанометрах (нм). Человеческий глаз способен воспринимать диапазон от 380 до 760 нм, что соответствует видимому спектру.

Таблица цветовых характеристик

Примечательно, что человеческий глаз имеет наибольшую чувствительность при показателе 555 нм, следовательно, источник с таким параметром будет иметь наибольшую степень освещенности.

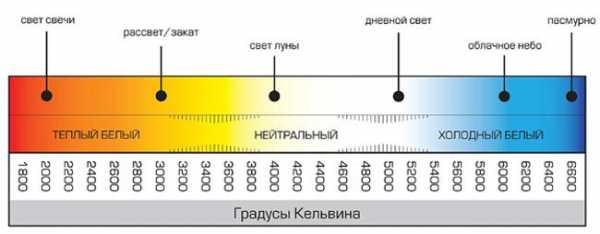

Цветовая температура

Данная характеристика выведена по аналогии цветовосприятия разогреваемого металла. Численные пределы размещены в рамках от 800 до 7500 и измеряются в Кельвинах (К). Наиболее низким показателем обладает красный свет – около 800 К, соответственно, наиболее высокий – у холодного синего.

Для освещения применяется белый свет. Цветные светодиоды в основном используются в декоративных и индикационных целях. Белый цвет по критериям цветовой температуры разделяется на три подкатегории:

  1. Теплый – 2700 – 3500 К.
  2. Нейтральный – 3500 – 5300 К (наиболее сбалансированный для восприятия).
  3. Холодный – 5300 – 7500 К.

Максимальная рабочая температура

Рабочая температура — одна из важнейших характеристик светодиода. При работе выделяется большое количество тепла, переизбыток которого может привести для начала к падению интенсивности светоизлучения, а в дальнейшем и к полной порче светодиода. Некоторые сверхяркие кристаллы способны разогреваться до температуры 150˚ С.

Производители ввели понятие «максимальная рабочая температура» для определения пределов температурного режима, в котором работа лед источника будет оптимальной. Значение допустимой температуры обозначаются в общих паспортных данных.

Для борьбы с избыточной температурой применяются алюминиевые и медные термоотводящие радиаторы. Маломощные SMD светодиоды монтируются на плату (подложку), которая также выступает и в роли охладителя. Для улучшенной теплоотдачи место соединения светодиода и радиатора смазывается термопастой.

Срок эксплуатации

Этот параметр указывает на предполагаемую продолжительность работы LED кристалла. Индикационные светодиоды имеют продолжительность работы до 100 000 часов. Для сверхярких источников этот показатель составляет максимум 60 000 часов. Производители из Поднебесной зачастую завышают и этот показатель.

Для продления срока эксплуатации необходимо соблюдать температурный режим работы лед светильника. Другими словами, чем эффективней охлаждение, тем дольше живет источник.

Для наглядного ознакомления рекомендуется посмотреть видео. Автор видео всего за несколько минут лаконично описывает основные параметры и характеристики, которые действительно важны при выборе светодиодов.

Вывод

При выборе светодиодов желательно отдавать предпочтение маркам, зарекомендовавших себя брендов. Стоимость данных источников света значительно выше традиционных, следовательно, срок окупаемости тоже увеличен. Позарившись на дешевое изделие с плохими характеристиками, можно просто выбросить деньги на ветер и, напротив, светодиодные изделия от проверенных производителей обычно отрабатывают заявленный срок. Более того, при приобретении брендовых осветительных приборов на основе LED, как правило, предоставляется гарантия.



ledno.ru

Как определить мощность светодиода

С годами рынок предлагает все большее разнообразие светодиодов. Они отличаются цветом, напряжением, мощностью и т.д.
Если вам в руки попался светодиод и вы хотите его использовать, то непременно нужно разобраться какой мощности это устройство, иначе можно элементарно спалить его.
Как определить мощность светодиода? Об этом расскажем в данной статье.
Светодиод представляет собой полупроводниковый кристалл. Он может быть в корпусе или без него, но в любом случае у него будет два вывода: положительный и отрицательный. Мощностью светодиодов часто называют показатели в ваттах. Однако это не совсем верно. Это делается для простоты понимания. У светодиодов есть показатель максимума рабочего тока, при котором он может работать. А мощность зависит от количества тока, который вы ему дадите.

Содержание статьи

Светодиоды малой мощности

Так же их называют индикаторными. Их смело можно назвать самым распространенным видом светодиодов. Они небольшого размера (2-20 миллиметров в диаметре). Индикаторными их называют по самому частому применению – вы наверняка их видели практически во всей бытовой технике. Практически все белые маломощные светодиоды обладают параметрами 20МА 3,2 вольт. То есть его мощность – 0,06ватт.
Так же к этому виду светодиодов относят светодиоды поверхностного монтажа или SMD – светодиоды. Это светодиоды, которые подсвечивают экраны, кнопки и т.п. Так же из них делают светодиодные ленты, часто используемые для декорирования помещений.

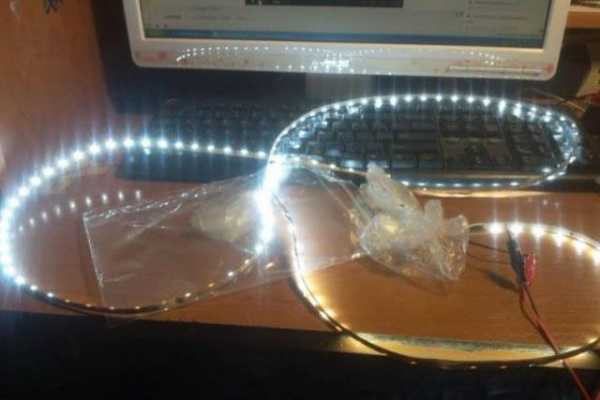

Ленты бывают либо SMD 3528, либо 5050. SMD 3528 делается как раз из таких индикаторных светодиодов. А вот SMD 5050 сделаны из соединенных по трое светодиодов. Их мощность – в районе 0,2 ватта.

Мощные светодиоды

Условно можно поделить на:

  • Брендовые (фирмы CREE, Nichia, Osram и другие…)
  • Китайские

Что касается брендовых, они всем хороши, кроме, пожалуй, завышенной цены. Зато приобретая такие светодиоды, вы будете уверены в их качестве, к тому же все показатели, в том числе и мощность, указаны в инструкции. Так же нужно учитывать, что подобные компании выпускают светодиоды для заводской сборки. Вручную это тоже можно сделать, но будет гораздо сложнее.
Китайские светодиоды обладают гораздо большим ассортиментом. Но при всем многообразии китайские светодиоды грешат отклонениями от стандартов (точнее одних стандартов просто нет), и невысоким качеством.
Обычный светодиод китайского производства обладает мощностью примерно в 2,6 ватта.
Так же выпускают светодиоды с увеличенным кристаллом.

Какой ток даст максимальную мощность светодиода?

Если вам нужно добиться максимальной экономичности светильника – используйте светодиоды, которые дают около 120 Лм на ватт. Ток для них должен быть не более 300 мА. При хорошем отводе тепла такие светодиоды будут работать бесконечно долго.
Если главное яркость, то чипы 35-38 mil на токе в 600мА будут неплохим решением.

Как определить мощность светодиода?

Допустим, вы просто нашли у себя на столе светодиод. Никаких данных о нем нет. Как быть в таком случае?
Самый простой способ – включаете его на низковольтном питании последовательно с резистором на 1 – 1,5 кОМ. Практически любой светодиод будет работать. Но если нужны более точные показатели, делаем следующее: соотносим показатели по внешнему виду.
Маленькие (3-10 мм):

  • Инфракрасный (ток – менее 2 ватт, напряжение – около 20 мА)
  • Красный (ток – от1,7 до 2 ватт, напряжение – от 15 до 20 мА)
  • Оранжевый (ток –около 2 ватт, напряжение –20 мА)
  • Желтый (ток – 2,1-2,2 ватт, напряжение – 20 мА)
  • Зеленый (ток – 1,9-3,6 ватт, напряжение – 20 мА)
  • Голубой (ток — 2,5-3,6 ватт, напряжение – 20 мА)
  • Фиолетовый (ток – 2,7-4 ватт, напряжение –20 мА)

Большие:

  • Желтый (обычно на радиаторе) (ток – 2,1-2,2 ватт, напряжение –300 мА)
  • Белый, розовый (ток – 3,2-3,6 ватт, напряжение –20 мА)

Светодиодные ленты (ток – 12 или 24 ватт, напряжение – рассчитывается в зависимости от длины ленты).

Точное определение мощности

Вам понадобятся:

  • Мультиметр
  • Блок питания, в котором можно плавно повышать напряжение
  • Резистор на 500 Ом

К лазерным светодиодам эта техника неприменима!
Подключаете светодиод к резистору и блоку питания. Соблюдайте полярность! Ее тоже можно определить с помощью мультиметра.
Плавно увеличивайте напряжение на блоке питания, сравнивая показатели на нем и на светодиоде.
Удобнее будет использовать блок питания, который показывает рабочее напряжение, или использовать два вольтметра.
Что будет происходить? одинаковое изначально напряжение будет постепенно изменяться на блоке и светодиоде. Важно, чтобы светодиод светился с нормальной яркостью.

Почему он может не светится?

  • если он инфракрасный
  • если он сломан
  • если напряжение на двух точках пропорционально меняется от нуля до максимума, но светится он начинает с 3 воль, значит внутри светодиода находится резистор, ограничивающий подачу тока. В этом варианте ограничиваете тока на значении не больше 20 мА, смотря на то, как ярко светится светодиод.

Далее на блоке питания ставим 0 вольт, подключаем напрямую (или через резистор на 10Ом) светодиод. В цепь подключаем и миллиамперметр. Постепенно поднимаете напряжение до рассчитанного.

Совет
Не зная точных показателей светодиода, не давайте ему ток более 350 мА. Если все-таки необходимо больше – подготовьте сильный теплоотвод. Примерно при токе в 700мА светодиоду будет нужно около 80 кв. см радиатора. Оптимальная температура – 60 по Цельсию.

le-diod.ru

Все что вы хотели знать про светодиоды

Последнее время, в интернете на различных компьютерных форумах я замечаю людей, которые хотят применить светодиоды для моддинга, однако не обладают достаточными знаниями для этого. Вместо полезных советов, такие люди зачастую выслушивают на тех же форумах рассуждения различных дилетантов, которые не разбираются в теме, а даже самый просто вопрос порождает эпические споры с философскими рассуждениями. Большинство информация из таких тем не только не принесет никакой пользы, а зачастую может и навредит. Для того что бы снять все самые популярные вопросы и заблуждения, которые касаются применения светодиодов в моддинге, я и решил написать сей небольшой опус.

Что такое светодиоды

В последнее время ведется много разговоров о светодиодах, постоянно появляются новости о все более мощных светодиодах, новых разработках и новых товарах на основе светодиодов (стоит вспомнить хотя бы новые жк-мониторы со светодиодной подсветкой от компании Apple). Так что же такое светодиод? Светодиод — это прибор на основе полупроводника, который излучает свет при пропускании через него электрического тока. Существует большое количество различных полупроводниковых материалов из которых делают светодиоды, причем характеристики светодиодов (цвет свечения, яркость свечения и т.д.) зависят от химического состава данных материалов.

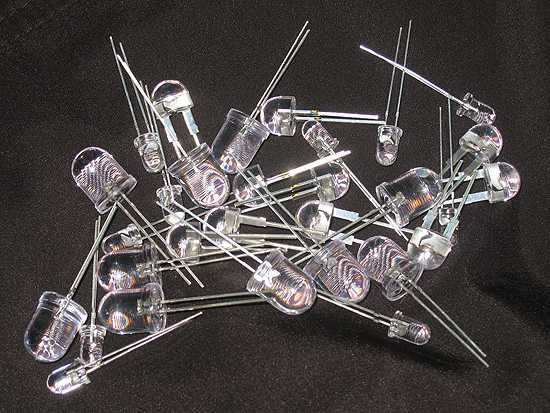

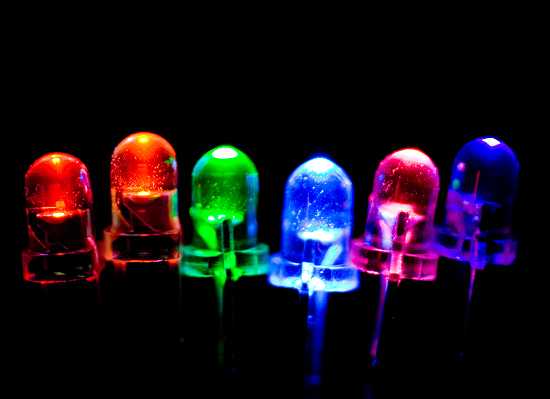

Светодиоды разных размеров, цветов и яркости

Применение светодиодов в моддинге

Светодиоды это одни из первых вещей, которые начали применять в моддинге, ведь еще в конце 1999 — начале 2000 года первые моддеры меняли в своих корпусах стоковые светодиоды наскучивших цветов на более яркие светодиоды интересных и необычных цветов. Кроме того, некоторые моддеры самостоятельно изготавливали вентиляторы со светодиодной подсветкой, светодиодные лампы подсветки для корпуса и прочие моддинг-аксессуары. С появлением оптических мышек, моддеры начали заменять в них стандартные светодиоды, а так же устанавливать дополнительные. Однако нельзя сказать что, с появлением серийных вентиляторов с подсветкой, применение светодиодов в моддинге ушло в историю, скорее оно перешло в разряд классики, как и раундинг проводов (который, как всем известно, вошел в метаболизм каждого моддера) и прорезка блоухолов. Действительно, в современных корпусах уже с завода стоят яркие светодиоды синего, белого и других цветов, но ведь мы же хотим сделать вещи уникальными и персонализированными, ведь для этого мы и занимаемся моддингом, а учитывая теперешнее распространение дешевых и мощных светодиодов, не использовать их в моддинге — грех =), посему их используют по полной программе: ими подсвечивают корпуса, клавиатуры, вентиляторы, гравировки, люминесцентные краски и так далее. Светодиоды отлично применимы там, где нужна локальная или компактная подсветка, яркая или наоборот тусклая, ими отлично подсвечивать систему водяного охлаждения и т.п.

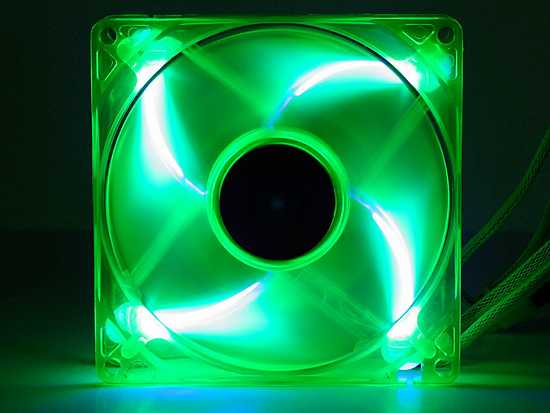

Вентилятор со светодиодной подсветки


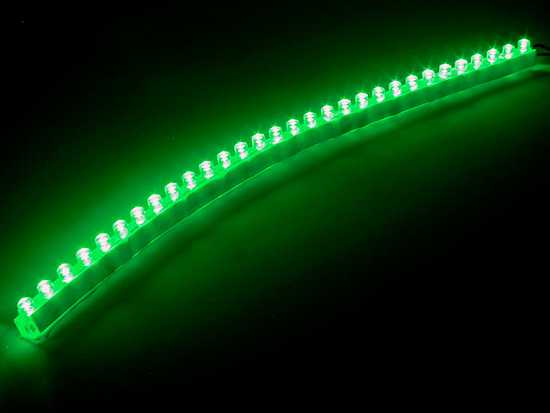

Гибкая светодиодная лампа

Светодиоды, в случае применения их в моддинге, обладают следующими преимуществами и недостатками.

Преимущества

  • Яркие и насыщенные цвета
  • Надежность (длительный срок службы)
  • Высокая эффективность
  • Практически не греются
  • Компактный размер

Недостатки

  • Легко перегорают при неправильном подключении
  • Далеко не plug-and-play, с точки зрения подключения

Разновидности светодиодов

Светодиоды разделяются на разные разновидности в зависимости от размеров, количества кристаллов в одном корпусе, яркости, мощности, по цвету излучения, а так же другим параметрам.

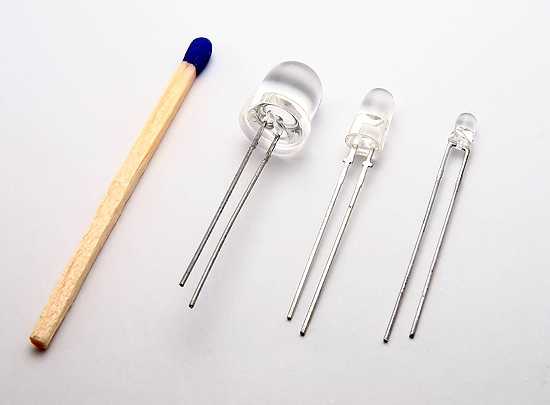

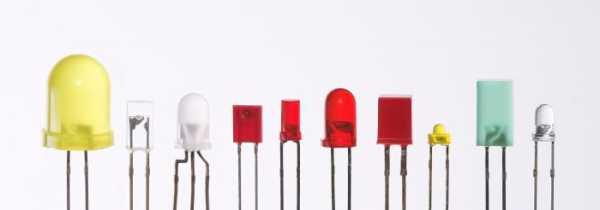

Пример светодиодов самых популярных размеров

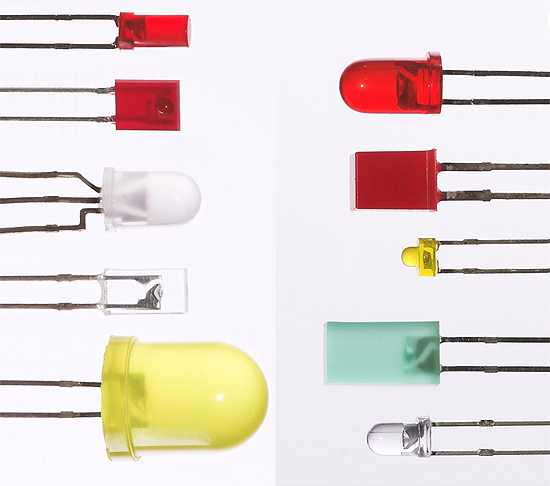

Светодиоды различной формы и цвета

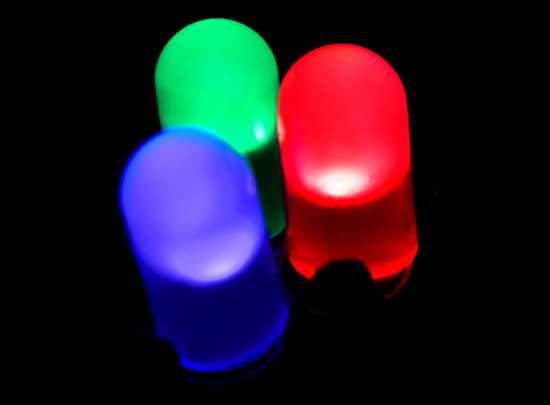

Свечение светодидов с диффузным (цветным) корпусом

Геометрические форма и размеры. Самыми популярными являются светодиоды в цилиндрическом корпусе стандартизированных размеров: 3/5/10 мм в диаметре, реже 8 мм, хотя иногда встречаются и до 20 мм в диаметре. Также существуют SMD-светодиоды, которые отличаются очень компактным размером — до 2 х 2 мм, предназначены они для припаивания прямо на плату и обычно используются для подсветки экранов. Существуют также светодиоды выполненные в корпусах квадратной или прямоугольной формы.

Количество кристаллов. В большинстве случаев, в корпусе одного светодиода находится один полупроводниковый кристалл, однако бывают случаи в которых в корпус одного светодиода устанавливают больше одного кристалла, например:

  • Многоцветные светодиоды

В случае необходимости сделать многоцветных светодиод, в корпусе одного светодиода устанавливается более одного полупроводникового кристалла, причем сами кристаллы сделаны из разных материалов и соответственно излучают разные цвета: синий, зеленый, красный, желтый и так далее. Двухцветные светодиоды чаще всего используют как индикаторы (обычно красный/зеленый цвет), трехцветные светодиоды чаще всего используют для подсветки дисплеев и постройки светодиодных экранов так как данные светодиоды могут отображать три базовых цвета (синий/зеленый/красный), при смешивании которых можно получить всю палитру цветов, необходимых для отображения фото и видеоматериалов с достаточным качеством. Четырехцветные светодиоды достаточно редкие и содержат кристаллы для отображения, как видно из названия, четырех цветов (синий/зеленый/красный/желтый) и применяются в основном для создания белого света с высокими качественными характеристиками CRI (Color rendering index).

  • Светодиоды повышенной мощности

Для повышения яркости (количества света) светодиода иногда в корпус одного светодиода устанавливают несколько светоизлучающих кристаллов одного цвета (обычно ставят четыре кристалла), чем кратно увеличивают яркость светодиода. Это можно сравнить с четырехъядерными процессорами =).

Яркость. Из-за большого спектра применения светодиодов, производители выпускают светодиоды с различной яркостью: от не очень ярких для индикаторных целей до суперякрих, в основном для подсветки чего-то. На показатель яркости также влияет диаграмма направленности светодиода, например светодиод одной мощности с углом излучения в 20 градусов кажется более ярким, чем светодиод такой же мощности но с более широким углом излучения, например 140 градусов.

Мощность. Для разных целей производятся светодиоды различных мощностей: от сотых долей ватта до серьезных 5 и более ватт на одном кристалле. Типичные моддерские, так называемые «ультраяркие», светодиоды имеют мощность примерно в 60 мВт (примерно 1/16 Вт), и если их использовать в подсветке корпуса среднего размера то их может понадобиться примерно от 15 до 25 штук. Среднестатистический четырехъкристальный суперяркий светодиод имеет мощность примерно в 240 мВт (1/4 Вт) и таких светодиодов для подсветки корпуса среднего размера нужно примерно от 4 до 8 штук, в зависимости от прочих особенностей. К классу супермощных светодиодов относятся светодиоды с мощностью от одного ватта, что на первый взгляд вроде бы и не много, однако это только на первый взгляд — такие светодиоды в среднем в 15-20 раз ярче, чем самые распространенные светодиоды! Одним или двумя такими светодиодами можно подсветить весь корпус!

Цвет. В зависимости от полупроводника, на основе которого выполнен светодиод, так же отличается цвет, излучаемый светодиодом . В продаже чаще всего можно встретить светодиоды таких цветов: красный, оранжевый, желтый, зеленый, синий, фиолетовый, ультрафиолетовый. Светодиоды всех цветов находят свое применение в моддинге, причем как для индикаторных целей, так и для подсветки. Существуют также светодиоды, работающие в инфракрасном диапазоне, но поскольку их излучение не видно невооруженному глазу — их применение ограничено пультами ДУ и видеокамерами ночного видения.

Особого внимания заслуживают синие, фиолетовые и ультрафиолетовые светодиоды — все они вызывают люминесценцию (флюоресценцию) некоторых красителей, но в разной степени. Синие светодиоды вызывают не очень яркую люминесценцию, а также немного искажают ее цвет задевая своим синим излучением. Фиолетовые светодиоды напротив — выглядят тусклыми, но вызывают сильную люминесценцию, обычно их продают под видом ультрафиолетовых светодиодов, но это не так. Ультрафиолетовые светодиоды довольно-таки редко встречаются в продаже, а те что встречаются обычно являются ультрафиолетовыми светодиодами длинноволнового диапазона ультрафиолета, так называемого УФ-А (UV-A) — самого безопасного, внешне эти светодиоды выглядят очень тусклыми из-за низкой чувствительности человеческого глаза к диапазону мение 400 нм, но эти светодиоды вызывают еще более сильную люминесценцию, чем фиолетовые — это связано с большей энергией этого диапазона излучения.

Свечение светодиодов с прозрачным корпусом

Типичные характеристики светодиодов

Две главных характеристики светодиодов это напряжение и сила тока. Обычно светодиоды рассчитаны на силу тока в 20 мА, но бывают и исключения, например четырехъкристальные светодиоды обычно рассчитаны на 80 мА , так как в одном корпусе светодиода содержаться четыре полупроводниковых кристалла, каждый из которых потребляет 20 мА, в свою очередь одноватные светодиоды обычно потребляют 300-400 мА. Рабочее напряжение светодиода зависит от полупроводникового материала, из которого он сделан, соответственно есть зависимость между цветом свечения светодиода и его рабочим напряжением.

При использовании светодиодов, лучше уточнить сколько светодиоду необходимо вольт у продавца или изготовителя, но когда эта информация не доступна, можно воспользоваться следующей таблицей.

Таблица примерных напряжений светодиодов в зависимости от цвета

Цветовая характеристика Длинная волны Напряжение
Инфракрасные от 760 нм до 1.9 В
Красные 610 — 760 нм от 1.6 до 2.03 В
Оранжевые 590 — 610 нм от 2.03 до 2.1 В
Желтые 570 — 590 нм от 2.1 до 2.2 В
Зеленые 500 — 570 нм от 2.2 до 3.5 В
Синие 450 — 500 нм от 2.5 до 3.7 В
Фиолетовые 400 — 450 нм 2.8 до 4 В
Ультрафиолетовые до 400 нм от 3.1 до 4.4 В
Белые Широкий спектр от 3 до 3.7 В

Правила подключения и расчет светодиодов

Светодиод пропускает электрический ток только в одном направлении, а это значит что для того чтобы светодиод излучал свет, он должен быть правильно подключен. У светодиода два контакта: анод(плюс) и катод (минус). Обычно, длинный контакт у светодиода — это анод, но бывают и исключения так что лучше уточнить данный факт в технических характеристиках конкретного светодиода.

Светодиоды относятся к таком типу электронных компонентов которому, для долгой и стабильной работы, важно не только правильное напряжение, но и оптимальная сила тока — так что всегда, при подключении светодиода, нужно их подключать через соответствующий резистор. Иногда этим правилом пренебрегают, но результат чаще всего один — светодиод или сразу сгорает, или его ресурс очень значительно сокращается. В некоторые светодиоды резистор встроен «с завода» и их сразу можно подключать к источнику 12 или 5 вольт, но такие светодиоды в продаже встречаются довольно-таки редко и чаще всего к светодиоду необходимо подключать внешний резистор.

Стоит помнить, что резисторы так же отличаются своими характеристиками и, для подключения их к светодиодам, вам необходимо выбрать резистор правильного номинала. Для того чтобы рассчитать необходимый номинал резистора следует воспользоваться законом Ома — это один из самых важных физических законов, связанных с электричеством. Данный закон все учили в школе, но практически никто его не помнит =).

Закон Ома — это физический закон с помощью которого вы можете определить взаимозависимость напряжения (U), силы тока (I) и сопротивления (R). Суть эго проста: сила тока в проводнике прямо пропорциональна напряжению между концами проводника, если при прохождении тока свойства проводника не меняются.

Этот закон визуально отображается при помощи формулы: U= I*R
Когда вы знаете напряжение и сопротивления, с помощью этого закона можна найти силу тока по формуле: I = U/R
Когда вам известно напряжение и сила тока, можно найти сопротивление: R = U/I
Когда вам известна сила тока и сопротивление, можно вычислить напряжение: U = I*R

Теперь рассмотрим на примере. У вас есть светодиод с рабочим напряжением в 3 В и силой тока в 20 мА, вы его хотите подключить к источнику напряжения 5В из USB-разъема или БП, чтобы при этом он не сгорел. Значит у нас есть напряжение 5 В, но светодиоду нужно только 3 В, значит от 2 В нам необходимо избавиться (5В — 3В=2В). Чтобы избавится от лишних 2 В нам необходимо подобрать резистор с правильным сопротивлением, которое рассчитывается следующим образом: мы знаем напряжение от которого необходимо избавиться и знаем силу тока нужную светодиоду — воспользуемся формулой изложенной выше R = U/I. Соответственно 2В/0.02 А= 100 Ом. Значит вам необходим резистор на 100 Ом.

Иногда, в зависимости от характеристик светодиода, необходимый резистор получается с не стандартным номиналом, который нельзя найти в продаже, например 129 или 111.7 Ом =). В таком случае необходимо просто взять резистор немного большего сопротивления, чем рассчитанный — светодиод будет работать не на 100 процентов своей мощности, а примерно на 90-95 %. В таком режиме светодиод будет работать более надежно, а снижение яркости визуально не будет заметно.

Также можно рассчитать насколько мощный резистор вам нужен — для этого умножаем напряжение, которое будет задерживаться на резисторе, на силу тока, которая будет в цепи. В нашем случае это 2В х 0.02 А = 0.04 Вт. Значит вам подойдет резистор такой мощности или большей.

Светодиоды иногда подключают по несколько штук параллельно или последовательно, используя один резистор. Для правильного подключения следует помнить что при параллельном подключении суммируется сила тока, а при последовательном суммируется требуемое напряжение. Параллельно и последовательно можно подключать только одинаковые светодиоды с использование одного резистора, а если вы используете разные светодиоды с разными характеристиками, то лучше рассчитать каждому светодиоду свой резистор — так будет надежней. Светодиоды даже одной модели имеют небольшое расхождение в параметрах и, при подключении большого количества светодиодов параллельно или последовательно, это небольшое расхождение в параметрах может выдать результатом много сгоревших светодиодов =). Еще одним подводным камнем может стать тот факт, что продавец или производитель (намного реже) может дать немного не верные данные по светодиодам, а сами светодиоды могут иметь не четкое рабочее напряжение, а набор из параметров минимального/оптимального и максимального напряжения. Данный фактор не будет особо влиять при подключении небольшого количества светодиодов, а в случае подключения большого количества — результатом могут быть все те же сгоревшие светодиоды. Так что с параллельным и последовательным подключением не стоит чересчур увлекаться, надежней будет чтобы к каждому светодиоду или небольшой группе светодиодов (3-5 штук) подключался отдельный резистор. Рассмотрим несколько примеров подключения.

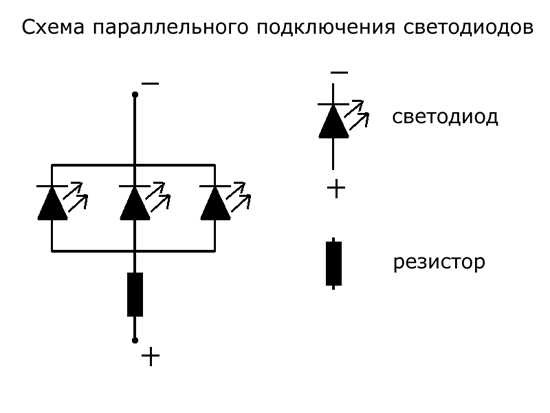

Схема параллельного подключения светодиодов

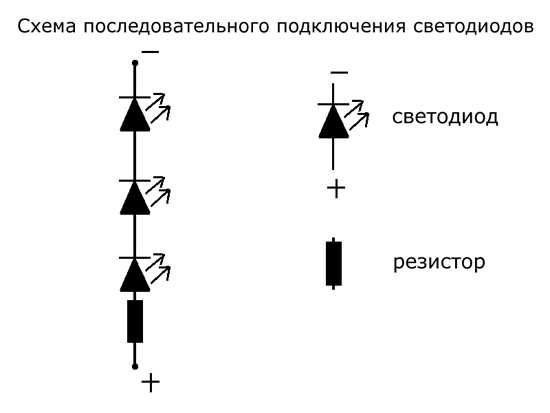

Схема последовательного подключения светодиодов

Пример 1. Вы хотите подключить последовательно три светодиода, каждый из которых рассчитан на 3 В и 20 мА, к источнику тока с напряжением 12 В (например из molex-разъема). Три светодиода по 3 вольта каждый будут вместе потреблять 9 вольт (3 В x 3=9 В). Наш источник тока обладает напряжением в 12 вольт, соответственно от 3 вольт надо будет избавиться (12 В — 9 В = 3 В). Так как подключение последовательное, то сила тока составит 20мА, соответственно 3 вольта (напряжение, от которого необходимо избавится) делим на 0.02 А (сила тока, необходимая каждому светодиоду) и получаем значение необходимого сопротивления — 150 Ом. Значит нужен резистор на 150 Ом.

Пример 2. У вас в наличии четыре светодиода, каждый из которых рассчитан на 3 вольта, и источник питания на 12 В. В такой ситуации можно подумать что резистор не нужен, однако это не так — светодиоды очень чувствительны к силе тока и лучше добавить в цепь резистор на 1 Ом. Резистор данного номинала не повлияет на яркость свечения, а будет чем-то на подобии «предохранителя» — светодиоды будут работать намного надежней. Без применения резистора, в данному случае, светодиоды могут попросту сгореть, быстро или не очень.

Пример 3. Вы хотите параллельно подключить три светодиода, каждый из которых рассчитан на 3 В и 20 мА, к источнику тока с напряжением 12 В. Поскольку при параллельном подключении суммируется сила тока, а не напряжение, трем светодиодам потребуется сила тока в 60 мА (20 мА x 3 = 60 мА). Наш источник тока обладает напряжением в 12 вольт, а светодиодам необходимо напряжение в 3 вольта, соответственно от 9 вольт необходимо избавиться (12 В — 3 В = 9 В). Так как подключение параллельное, то сила тока составит 60мА, соответственно 9 вольт (напряжение, от которого необходимо избавится) делим на 0.06 А (сила тока, необходимая всем светодиодам) и получаем значение необходимого сопротивления — 150 Ом. Значит нужен резистор на 150 Ом.

Так же в интернете существует большое количество разнообразных «калькуляторов для светодиодов», которыми вы можете воспользоваться. Достаточно зайти на соответствующий сайт, указать характеристики светодиодом и источника тока и вы получите все необходимые данные по резистору, а так же его цветовую маркировку. Пример такого калькулятора вы можете увидеть на сайте led-calculator.com.

www.modmag.net
