Светодиод из чего состоит – Светодиоды. Характеристики. Достоинства и недостатки.

способы сборки и конструктивные элементы

По сравнению с обычными лампами накаливания устройство светодиодной лампы с технической точки зрения сложнее. Если для первых используется прозрачный стеклянный корпус, то в случае со вторыми разглядеть что-либо находящееся внутри не выйдет. Для того чтобы узнать, из чего состоит такой источник света, необходимо разобрать его на части.

Общее устройство светодиодных лампочек, независимо от производителя, практически идентичное (с небольшими отличиями). Ассортимент стандартных изделий с цоколем E14 или E27 делится на три категории — фирменные, низкосортные китайские и филаментные.

к содержанию ↑

Низкокачественные китайские лампочки

При разборе фирменной лампы можно обнаружить все необходимые для надежности и долговечности конструктивные элементы. Но если заглянуть под корпус дешевого китайского изделия, то первое, чего вы не обнаружите — радиатор и драйвер.

Драйвер обычно заменяют блоком питания с неполярным конденсатором, неспособным стабилизировать ток на выходе.

Устанавливают такой блок в центр платы с диодами. Если взглянуть на нее сверху, то можно увидеть диодный мост с резисторами, снизу — два конденсатора. Это позволяет существенно уменьшить стоимость и качество изделия.

Для охлаждения прибора в корпусе проделывают небольшие отверстия. Эффективность низкая, кристаллы очень быстро перегорают. Плата установлена на пластиковом корпусе и закреплена защелками. Для соединения с цоколем используют два спаянных провода.

к содержанию ↑

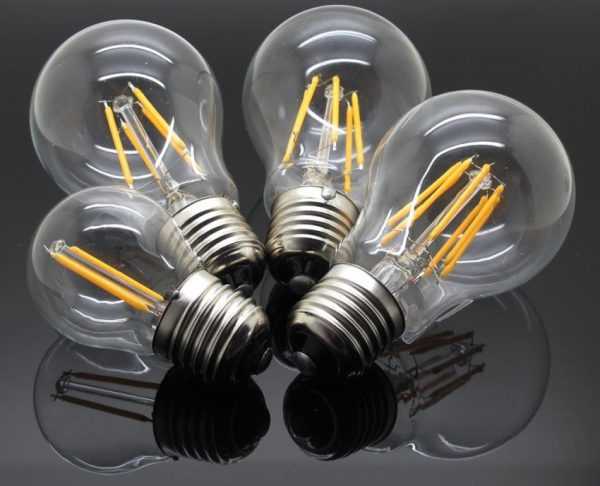

Филаментные лампы

Филаментный источник света внешне напоминает лампу накаливания, но конструктивно остается светодиодным изделием. В таком случае пропадает необходимость в отводе тепла, но применение устройств в бытовой сфере связано с исключительно эстетическими соображениями.

Основной элемент филаментного прибора — светодиодная нить.

В зависимости от количества таких нитей производят изделия разной мощности. Филамент — тонкий стержень из стекла, на поверхности которого имеются SMD-диоды. Верхняя часть покрывается люминофором, дающим желтый оттенок. Для отвода тепла применяют стеклянную колбу, внутренняя часть которой заполняется газом.

Из-за отсутствия места для драйвера внутри производители размещают низкокачественный модуль питания. Это повышает пульсацию, негативно сказывающуюся на зрительных органах. Для избавления от мерцания между цоколем и колбой добавляется пластиковое кольцо с качественным драйвером.

к содержанию ↑

Принцип действия светодиодных ламп

Принцип работы этих приборов построен на сложных физических процессах. При подаче электрического тока происходит соприкосновение двух веществ, изготовленных из разносортных материалов. Это приводит к образованию светового потока.

Парадоксальность системы связана с тем, что ни один из материалов, используемых для изготовления двух веществ, не относится к проводникам электрического тока. Это полупроводники, способные пропускать ток только в одном направлении. Поэтому при подключении светодиодов важно соблюдать полярность. Один материал наделен отрицательными электронами, а другой — положительными ионами.

Также в полупроводниках активизируются иные процессы. В момент смены состояния выделяется тепловая энергия. Экспериментальным методом изобретатели нашли нужное сочетание веществ, при котором помимо энергии появляется и световое излучение.

Все приборы, которые пропускают ток в одном направлении, называются диодами. Светодиоды — диоды, способные выделять световой поток.

Первые LED-диоды излучали свет в узком спектре — красном, желтом или зеленом. При этом сила свечения была минимальной. В течение продолжительного отрезка времени светодиоды использовались исключительно как индикаторы.

Сегодня диапазон излучения значительно расширен и охватывает едва ли не весь спектр. С другой стороны, определенные волны всегда длиннее, поэтому данные устройства делятся на источники холодного и теплого света (в зависимости от тепловой температуры).

к содержанию ↑

Способы сборки

По способу сборки изделия делятся на несколько категорий.

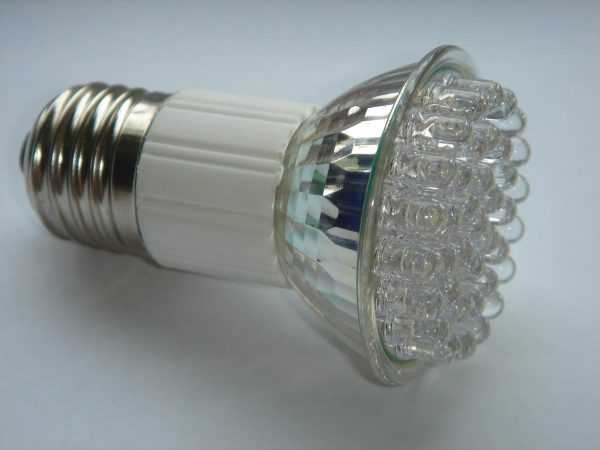

DIP

DIP расшифровывается как Dual In-line Package. Конструкция приборов интересна, но существенно устарела. Выделяют следующие размеры светодиодов:

Также полупроводниковые изделия различаются цветом, материалом изготовления, формой чипа. Из преимуществ DIP-сборки выделим малый нагрев и высокую яркость. Бывают одноцветные и многоцветные (RGB-технология). Можно распознать по характерной цилиндрической форме и встроенной линзе выпуклого типа.

к содержанию ↑

«Пиранья»

Данная группа осветительных устройств характеризуется высоким световым потоком. Изготавливаются прямоугольной формы, имеют четыре PIN-вывода, бывают красными, синими, белыми или зелеными.

По сравнению с DIP-технологией изделия более жестко и прочно «сидят» на плате. Свинцовая подложка повышает теплопроводность, но в то же время понижает общую безопасность при эксплуатации. Широкая распространенность обусловлена большим диапазоном рабочих температур.

к содержанию ↑

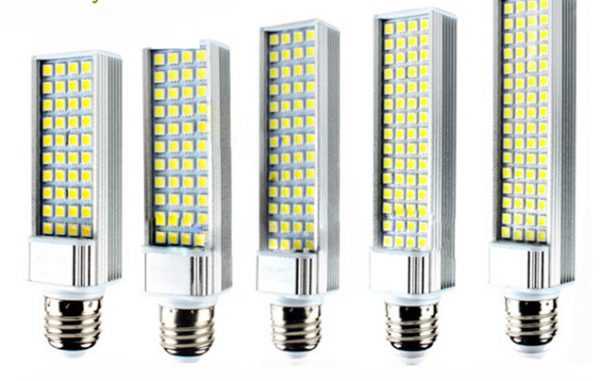

SMD-технология

SMD расшифровывается как Surface Mounting Device (в переводе с англ. — «устройство, фиксируемое на поверхности»). Эти светодиоды характеризуются мощностью в диапазоне 0,01–0,2 Вт. Главная особенность связана с наличием нескольких кристаллов (1–3), монтируемых на керамическую подложку.

Корпус покрыт люминофором. Стандартный припой используется для соединения основной платы и контактных площадок.

Из недостатков выделим низкую ремонтопригодность: если выйдет из строя хотя бы один диод, то придется заменять целую плату.

к содержанию ↑

COB-технология

Последняя и наиболее надежная технология изготовления светодиодов получила название Chip On Board (COB). Полупроводники крепятся на плату без корпуса и какой-либо подложки, после чего покрываются люминофором.

Главное преимущество связано с небольшой площадью свечения при высокой мощности. Равномерное свечение изделия гарантируется высокой плотностью светодиодов и наличием люминофора. Такие светодиоды чаще применяются в наши дни.

к содержанию ↑

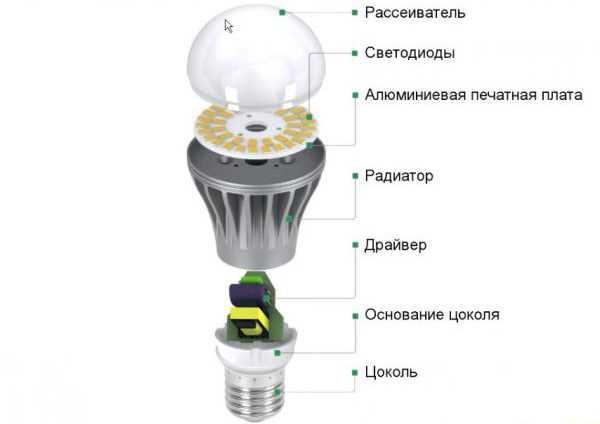

Устройство светодиодных источников света

Светодиодный источник состоит из следующих конструктивных элементов:

• LED-диоды;
• драйверы;
• корпус;
• радиатор;
• цоколь.

к содержанию ↑

Светодиоды

Несколько лет назад конструкция светодиодной лампы незначительно отличалось из-за отсутствия широкого ассортимента LED-диодов. Самыми распространенными были чипы на 3–5 мм. Позже появились изделия на 10 мм.

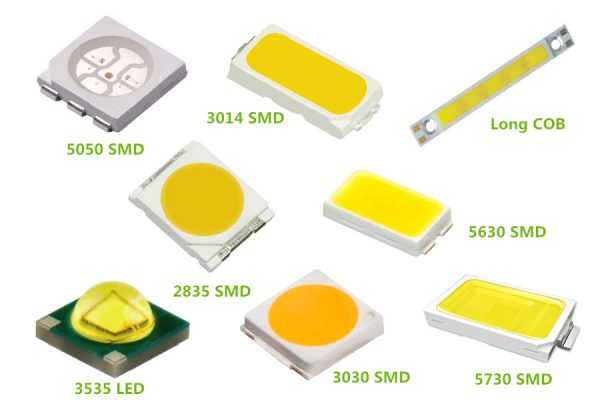

Сегодня светодиодов намного больше. Чаще всего используются SMD 5050, SMD 3528, SMD 5730, SMD 2835, 1W, 3W и 5W.

Количество светодиодов бывает разным, его задает производитель. При монтаже нескольких диодов производят специальные расчеты, чтобы вывести оптимальный ток потребления. Припой осуществляется к текстолитовым или алюминиевым платам. Светодиоды собираются в группы, соединяемые последовательно. Опять же, количество групп неограниченно.

Последовательное соединение обеспечивает постоянный ток, но есть существенный недостаток — если выйдет из строя хотя бы один LED-диод, то перестает работать все изделие. С другой стороны, диод можно без проблем заменить на новый.

Платы, к которым припаиваются источники света, классифицируются по форме и бывают круглыми, прямоугольными, овальными, многоугольными и т. д.

к содержанию ↑

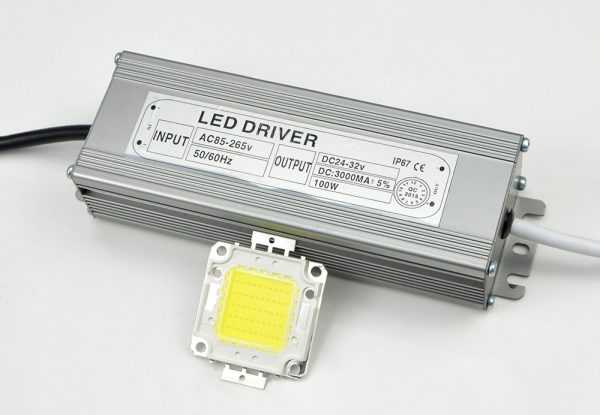

Драйверы

Драйверы предназначены для преобразования входящего напряжения в пригодную для питания устройства величину. Причем питание для каждой группы светодиодов может быть разным. Самыми распространенными являются трансформаторные схемы с драйверами.

Конструктивные элементы могут быть двух типов — открытыми и закрытыми (в корпусе). Монтируют их в корпус ламп, осветительных приборов.

Дешевые драйверы применяют в обычных фонариках, в которых светодиоды питаются от батареек. В таком случае нет необходимости в резисторе, ограничивающем ток. Из-за этого диоды могут получать повышенный ток, что приводит к их скорому выходу из строя.

Китайские производители нередко пытаются сэкономить на приборах, устанавливая вместо драйверов обычные ограничители тока со схемой на основе конденсатора. Избегайте покупки таких изделий, поскольку помимо крайней неэкономичности они негативно воздействуют на здоровье человека (высокая пульсация).

к содержанию ↑

Цоколь

Поскольку светодиодные изделия позиционируются как лучшие аналоги лампам накаливания, то нет ничего удивительного в том, что они изготавливаются со стандартными цоколями — E27 и E14. Последние часто применяются в ночных и настенных светильниках.

За рубежом иные стандарты, поэтому там чаще можно встретить светодиодные лампы E26.

Корпус

В отличие от ламп накаливания для светодиодных нет необходимости в полной герметичности колб, да и газовая среда внутри отсутствует. Одна из разновидностей светодиодных светильников — филаментный источник, повторяющий устройство лампы накаливания и нуждающийся в газовой среде.

Потребляя то же количество электроэнергии, изделия светят намного ярче аналогов. Обычная светодиодная лампа имеет закрытую колбу, производимую из стекла или пластика. Матовое покрытие понижает светопропускаемость, но это незначительные издержки производства.

к содержанию ↑

Радиаторы

Данные электротехнические изделия боятся высокой температуры и перегрева. По этой причине для повышения срока эксплуатации необходимо устройство для отвода тепла. Алюминиевые платы частично снижают влияние перегрева, но этого недостаточно. Дорогие и качественные лампы обязательно используют радиаторы, размер которых зависит от количества светодиодов в приборе.

Наличие радиатора повышает стоимость и габариты изделия, но является обязательным условием для создания качественного и долговечного прибора.

к содержанию ↑

Компоновка составных частей

В зависимости от производителя, устройство и конструкция лампы разные. С другой стороны, общий принцип компоновки остается одинаковым. Сборка начинается с цоколя, куда последовательно устанавливают драйвер, радиатор, плату с LED-диодами и колбу.

Для сравнения рассмотрим устройство изделия от двух производителей.

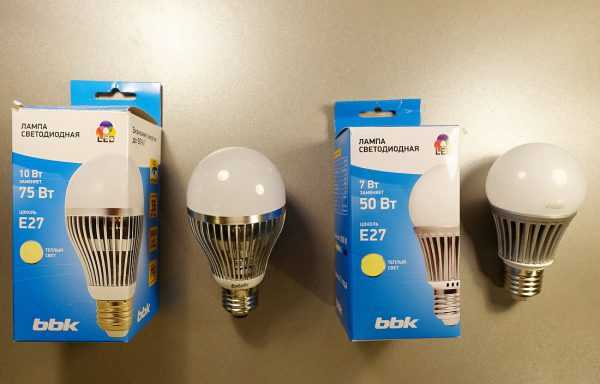

Светодиодная лампа BBK

Цоколь изготавливается из пластика. Внутри установлен качественный драйвер. Для корпуса используется алюминий, выполняющий функции радиатора. Туда крепится плата с диодами и линза. Наличие данной линзы понижает световую отдачу прибора.

к содержанию ↑

Лампа Gauss

Опять же цоколь изготовлен из пластика, имеются драйвер и алюминиевый корпус с установленной диодной платой. Конструкция гарантирует долговечность изделия.

Как проверить светодиодную лампу при покупке

Возьмите в руки светодиодную лампу и осмотрите ее внешне, чтобы убедиться в отсутствии каких-либо изъянов. Выполнить это можно только при условии применения прозрачной колбы. Для начала проверьте радиатор (он выпускается литого или наборного типа). Чем выше мощность изделия, тем объемнее должен быть радиатор. Отличным вариантом станет применение алюминиевых или керамических охладителей.

В идеале электротехнический элемент нужно покрыть термопластиком. Убедитесь, что в цоколе отсутствуют люфты и механические дефекты. Также в любом магазине есть возможность подключить лампу к электрической сети, чтобы проверить ее работоспособность. Сделав это, взгляните на излучаемый свет. Используйте фотокамеру на смартфоне, чтобы убедиться в отсутствии мерцания и пульсации. Ни в коем случае не покупайте лампу, которая мерцает при работе.

Полученной информации по устройству и принципу работы светодиодной лампы может быть недостаточно для выбора качественного осветительного прибора, характеризующегося безопасностью, надежностью и долговечностью. Также нужно учитывать другие критерии, включая характеристики и производителя, о чем подробно описано в этой статье.

Устройство светодиодной лампы: способы сборки и конструктивные элементы

220.guru

Светодиод: принцип работы. История создания светодиода

Как работает светодиод

Светодиод или светоизлучающий диод — это в первую очередь диод, то есть электронное устройство с двумя выводами (или электродами), которое позволяет току в электрической цепи течь только в одном направлении — от одного электрода, называемого катодом, к другому — аноду. Но никак не наоборот. Основа современных светодиодов — кристалл кремния, являющийся полупроводником. Так что светодиод, выходит, к тому же не просто так диод, а полупроводниковый. Дело в том, что когда-то давно первые диоды были совсем не такими, а больше похожими на лампы. Фактически они и являлись лампами.

Внутри у диода имеются два слоя полупроводника, и оба вывода — анод и катод — подключены каждый к своему слою, которые называются p (от слова positive — положительный) и n (от слова negative — отрицательный).

В слое n имеется много свободных электронов — отрицательно заряженных частиц, а слой p богат дырками. Да, именно так в электронике принято называть положительно заряженные ионы.

Интерфейс между этими слоями называется p-n-переходом или электронно-дырочным переходом. Там и происходит весь экшн. У кучи электронов появляется непреодолимое желание воссоединиться с многочисленными дырками, которое они тут же немедленно реализуют.

Свет — людям, дырки — электронам

Как светодиод излучает свет

Свойства и характеристики диода можно изменять, добавляя в полупроводник различные примеси и назвав этот процесс благородным словом «легирование». Именно так можно заставить диод не просто работать как клапан, а излучать видимый свет или невидимый — инфракрасный и ультрафиолет. Или даже вовсе ничего не излучать, а, наоборот, — реагировать на свет. Такой нетрадиционный светодиод называется фотодиодом.

Например, чтобы переключить канал, вы нажимаете кнопку на пульте, инфракрасный светодиод которого посылает луч на фотодиод телевизора.

История создания светодиода

Как мы уже говорили, диоды используются очень давно — с конца XIX века, когда они еще представляли собой тускло светящиеся стеклянные колбы. Но первый полупроводниковый диод, излучаюший видимый свет, появился только в 1962 году. Свет был красным. Через пять лет он стал зеленым, а еще желтым и оранжевым. Для получения белого света не хватало только нормального синего светодиода. Не хватало еще очень долго — первый успешный образец светодиода, светящего синим светом, был продемонстрирован только в 1993 году.

Нобелевская премия за синий светодиод

В 2014 году трое ученых — Исаму Акасаки (Isamu Akasaki), Хироси Амано (Hiroshi Amano) и Сюдзи Накамура (Shuji Nakamura) — разработавших первый синий светодиод, были удостоены Нобелевской премии по физике. Хоть их изобретение было достаточно сложным для массового производства, оно открыло человечеству дверь в новую эру в истории освещения.

lmplus.ru

принцип действия, схемы, примеры и т.д.

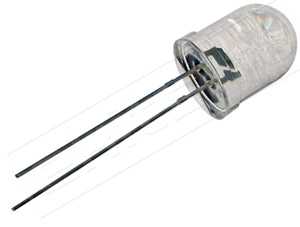

Светодиод — диод с простым P-N переходом, главной особенностью которого является то, что он испускает свет, когда через него проходит ток. Используется во многих цифровых дисплеях, а также в других типах индикаторных устройств.

Светодиод

Обратите внимание на основы электричества и на приборы электроники.

Принцип работы светодиода

Основные рабочие характеристики любого светоизлучающего диода сходны с характеристиками обычного диода. Когда подается напряжение, то электроны двигаются от материала N-типа через P-N переход и соединяются с отверстиями в материале P-типа. В обычных диодах энергия, которая возникает в результате соединения электронов с отверстиями, выделяется в виде тепла. Однако, когда речь идет о светодиодах, то энергия в них выделяется в первую очередь в виде света.

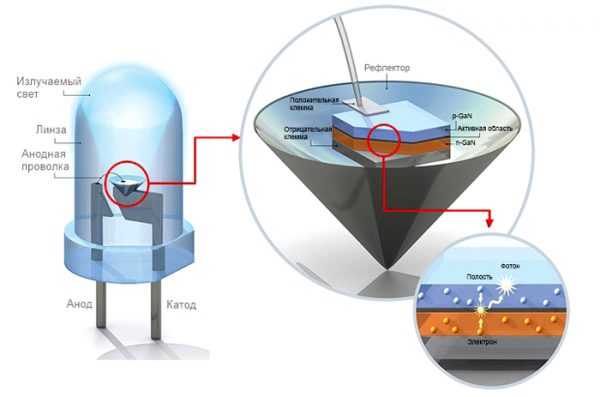

Схема светодиода

Светодиоды могут изготавливаться таким образом, что будут испускать красный, зеленый, голубой, инфракрасный или ультрафиолетовый свет. Это достигается путем изменения количества и типа материалов, которые используются в качестве присадки. Яркость света также может изменяться, что осуществляется с помощью управления количеством тока, проходящего через светодиод. Однако, как и любой другой диод, СИД имеет предельные значения тока, которые он может выдержать.

Где используются светодиоды

Одной из основных областей применения светодиодов является использование их в качестве сигнальных лампочек. Например, этот прибор может использоваться для того, чтобы проконтролировать идет ли по цепи ток или она обесточена.

Цепь с сигнальной лампочкой представляет собой ряд приборов, последовательно соединенных между собой: светодиод, резистор, выключатель и источник постоянного тока.

Схема типичной цепи с сигнальной лампочкой

Когда выключатель цепи с сигнальной лампочкой замкнут, то напряжение прямого смещения от источника тока подается на светодиод (который разработан таким образом, чтобы срабатывать только, когда имеется прямое смещение). Электроны, которые прорываются через P-N переход, соединяются с отверстиями, в результате чего энергия высвобождается в виде света. Резистор, установленный в этой цепи, ограничивает протекание тока по ней, с тем, чтобы защитить светодиод от повреждений, которые может вызвать чрезмерный ток.

Светодиоды могут также использоваться в цифровых дисплеях, например, в наручных часах или калькуляторах.

С помощью высвечивания различных комбинаций из семи элементов на дисплее можно отображать любую цифру от нуля до девяти.

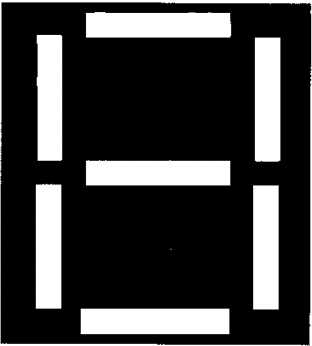

Цифровой дисплей на калькуляторе из семи элементов

Каждый светодиод соединен последовательно с резистором и выключателем, где каждый выключатель представляет собой внешнюю управляющую цепь. Выключатели имеют обозначения от А до G, чтобы соответствовать элементам дисплея. Семь последовательных проводов соединены параллельно с источником постоянного тока. Для того, чтобы подать питание на какой-либо светодиод, замыкается соответствующий выключатель. Каждый последовательно включенный в цепь резистор ограничивает ток, проходящий по проводу, и, тем самым, предотвращает повреждение светодиодов от чрезмерно большого тока.

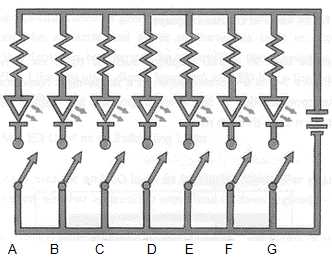

Схема внешней цепи управления для цифрового дисплея калькулятора

Цифры появляются на цифровом дисплее в результате различных сочетаний семи выключателей. Например, если выключатели А и В замкнуты, то соответствующие элементы на дисплее загорятся и образуют цифру 1. Подобным же образом цифра 2 может быть образована с помощью выключателей A, C, D, F и G, которые будут замкнуты одновременно.

Замыкая соответствующие выключатели в определенных комбинациях, на дисплее можно получать цифры от 0 до 9. Если элементы расположить несколько иным образом, то на дисплее можно получить знак плюса, минуса, десятичные точки или же буквы алфавита.

Светодиоды могут использоваться даже для обеспечения искусственного освещения для роста растений. Основными преимуществами светодиодов в этом случае являются: низкое потребление электричества и тепловыделения, а также возможность настройки необходимого спектра излучения.

www.kipiavp.ru

Принцип работы светодиода

Светодиод или светодиодная лампа представляет собой электронное устройство размером с половину спички. Предназначен светодиод, как обычная электрическая лампочка, для освещения окружающего пространства в тёмное время суток и в недоступных для света местах. Как работает светодиод и по какому принципу он устроен, пойдёт речь дальше в этой статье.

По определению, электрический ток – это направленный поток электронов. Принцип работы светодиода заключается в том, что при пропускании через полупроводник прямого электрического тока, часть электронов выскакивает на p-n переходе из потока на одной пластине светодиода, сталкивается с электронами другой пластины, выбивает их со своих ячеек, вследствие чего образуются, говоря научным языком, «дырки». Из-за хаотичного движения электронов и их сталкивания друг с другом, выделяется энергия и появляется свечение.

Светодиод

В начале изобретения светодиода свечение было только синего цвета, но по мере того, как развивалась и совершенствовалась технология массового производства светодиодов, инженерам-электроникам удалось получить все имеющиеся цвета светового спектра. Важный принцип при использовании светодиодных ламп — это тот факт, что данное микроскопическое устройство освещает окружающее пространство намного лучше ламп накаливания, люминесцентных и галогенных ламп всеми цветами радуги без использования громоздких светофильтров и при этом светодиоды никогда не перегорают.

Почему светодиоды пользуются большим спросом в использовании их как осветительные приборы в местах с ограниченным пространством – всем понятно, поскольку другие источники света просто не пройдут по габаритам.

В этом их кардинальное отличие от электроламп накаливания, люминесцентных и газоразрядных ламп. При пропускании через светодиод электрического тока данный полупроводниковый прибор излучает некогерентное или «холодное» излучение. Для совершенствования работы светодиодных ламп применяют новейшие технологии получения полупроводников из наращивания кристаллов камня сапфира. При этих работах используются точнейшие способы резки камня и его шлифовки. Таким же способом подготавливаются пластины нитрида галлия. Внутрь помещают проводники для прохождения электрического тока и собирают устройство.

Светодиодная лампа

Работа светодиода не сопровождается ни шумом, ни выделением тепла. В наши дни научились изготавливать светодиодные лампы различной мощности, формы и цвета.

Конструкция и типаж светодиода постоянно улучшается. По мере развития технологий промышленного производства светодиодов, появления новых надёжных материалов и сплавов, их производство и внедрение в различные сферы потребления развивается и совершенствуется.

Преимущества светодиодов перед другими видами ламп очевидны и неоспоримы:

1. Дают холодное свечение. Не нагревают имеющиеся рядом электроприборы.
2. Имеют малые габариты, компактные и лёгкие. Не бьются при транспортировке и при падении с высоты. Не перегорают.
3. Не нуждаются в использовании громоздких светофильтров и защитных колпаков. Могут работать и освещать улицы под дождём и под градом.
4. Имеют красивый дизайн и малые габариты.
5. Длительный период эксплуатации. Могут работать на протяжении 20 и более лет.
6. Низкое энергопотребление – в 10 раз меньше обычной лампы накаливания.
7. Экологически безвредны. Не имеют внутри газов и ртутных паров.
8. Пожаро и взрывобезопасны.

Основной недостаток – высокая стоимость. Цена 1 люмена свечения светодиода в 10 раз выше ламп накаливания, почему светодиодные лампы не могут пока их вытеснить.

Своё применение светодиоды находят в самых широких областях промышленности. Многие самолёты ТУ-134 и ТУ-154 оснащены светодиодными устройствами, они устанавливаются на морских судах и подводных лодках. Особенно широко светодиоды используются на рекламных вывесках, баннерах, для праздничных иллюминаций, ночного освещения домов, подъездов. Недавно японская корпорация «Мазда» продемонстрировала свои разработки легкового автомобиля с задними фонарями, где использован принцип светодиода. Существуют светодиодные фары головного света для автомобилей, плафоны для паркового освещения, подсветки натяжных потолков в интерьерах квартир и домов. Принцип работы светодиодных ламп развивается, совершенствуется и в скором будущем данное устройство заменит привычную лампу накаливания и вытеснит её навсегда!
