Что нужно учитывать при покупке светодиодной лампы? 5 практических советов

Приобрести светодиодную лампу не так просто, как может показаться. Слишком широкие предложения магазинов перегружает и смущает покупателя. Вот почему необходимо знать что нужно искать при покупке и что можно пропустить.

Раньше, в доме было легко менять лампочку. Покупалась лампочка с маленькой или большой нитью и определялась ее мощность, которая переведена в количество света. Сегодня эта задача намного сложнее. Полки магазинов заполнены сотнями разных источников света. Как выбрать из широкого предложения этих продуктов, которые будут соответствовать ожиданиям?

1. Мощность светодиодной лампы не так важна

В лампах старого типа количество ватт на упаковке сразу говорило о яркости лампочки (100 ватт давал очень яркий свет, а 60 ватт нормальный). В энергосберегающих светодиодных лампах этот старый принцип больше не работает. Более того, руководствуясь этим, можно попасть в ловушку производителей лампочек, которые охотятся на эту старую привычку. Многие из них надевают упаковку своей продукции типа Х ватт в одну лампочку, затем Y ватт в другую. Каждый из них считает это по-своему, но всегда так, чтобы увеличить свой доход, и не обязательно придерживаться реальных технических параметров.

2. Наиболее важным является световой поток

Этот параметр выражается в люменах (сокращение Лм). Именно он (а не количество ватт) скажет, будет ли выбранная лампочка яркой или тусклой. Все продаваемые лампы в настоящее время имеют значение светового потока на упаковке. Стоит запомнить те значения, которые соответствуют наиболее популярным лампочкам:

— 40 Вт — световой поток: 415 лм

— 60 Вт — световой поток: 710 лм

— 75 Вт — световой поток: 935 лм

— 100 Вт — световой поток: 1380 лм

— 150 Вт — световой поток: 2160 лм.

Поэтому, если необходимо купить сильную лампочку, выберите лампу с лучом света, равным или превышающим 1380 лм. А когда нужен нормальный свет, тот, у которого светоотдача около 710 лм и т. д.

3. Нужно указать цвет света

Вторым важным параметром при покупке светодиодной лампы является цвет света. Крайне важно выбрать цвет освещения, который не будет раздражать нервную систему. И вот как работают холодные лампочки. Так как же проверить на упаковке, что внутри есть лампа теплого цвета? Есть два пути. Руководствоваться необходимо:

— параметром, задающий цвет света, выраженный в Кельвинах (К), всегда выбирая один диапазон — теплый цвет: 2700-3300 К

— индекс рендеринга света (CRI или Ra). Лучшими в этом случае будут лампы с Ra 100 или, возможно, 80. Лампы с более низким значением Ra не подходят для дома.

4. Проверьте размер светодиодной лампы

В простых бытовых лампочках используются два типа патронов: маленькие (обозначены символом E14) и большие (E27). Их стоит помнить, особенно когда покупка происходит онлайн. Таким образом, можно избежать ошибок.

5. Выбрать угол распределения света

На упаковке каждой лампы есть графическая информация об угле распределения света. Более узкий угол позволяет отображать выбранные элементы пространства, например изображения или фотогалереи. Более широкое освещение для всей комнаты. Выбирать нужно тот, который соответствует потребностям.

www.infohome.com.ua

Двухконтактные лампочки в поворотники

0024 Бесцок. двухконтактная лампа в поворотники/габариты 18/5W желтый цвет [T20-18 W3*15D/12V]

Тип Т20-18,база W3*15D;

Место установки — совмещенные повороты и габариты;
цвет излучения — ярко-желтый;
kоличество SMD-чипов с 3-мя светодиодами -18

0024 Бесцок. двухконтактная лампа в поворотники/габариты 18/5W желтый цвет [T20-18 W3*15D/12V] отзывы

0023 Бесцок. двухконтактная лампа в габариты 18/5W красный цвет [T20-18 W3*15D/12V]

DIXEL PREMIUM T10 (W5W) 15W RKL CREE XB-D, белый, 240Lm, 12-24V

h2 Narva RANGE POWER WHITE 4500K [2 шт. 55W P14.5s]

Как показывает моя практика, не каждая светодиодная лампа P21W и P21/5W будет лучше, чем стандартная с нитью накаливания. В большинстве случаев мощность и световой поток завышаются продавцом. Если они будут писать реальные характеристики, то их не будут покупать. Но все верят в силу технологий, это светодиоды, они не могут быть хуже. Так же маркируются как 1156 и 1157.

Чаще всего используются в качестве:

ламп заднего хода
в стоп сигналах;
указатели поворота;

стояночные огни;
противотуманные задние фонари.

1. Характеристики
2. Двухконтактные и двухцветные P21/5W
3. Особенности эксплуатации
4. Характеристики светодиодов
5. Примеры плохих
6. Плохие светодиодные лампы P21W ba15s
7. Обманка
8. Как выбрать хорошие?

Характеристики

Кроме общепринятого обозначения есть и дополнительное:

P21W обозначается 1156;
двухконтактная P21/5W это 1157, у неё 2 нити на 21Вт и 5Вт.

Самыми популярными и надежными производителями брендами стали Philips, Osram и MTF. В таблице приведены характеристики обычных галогенных.

Параметр	P21W, 1156	P21/5W, 1157
Мощность	21W	21W / 5W
Световой поток	450лм	450лм / 50лм
Цоколь	BA15S	BAY15D
Цветовая температура	2900К	2900К

Двухконтактные и двухцветные P21/5W

Качественные двухцветные корейские модели

В зависимости от марки вашего автомобиля и его производителя могут быть установлены P21 5W не только двух контактные, но и двухцветные. Например совмещают ДХО и поворотник.

Цветной светодиод отличается от белого отсутствием желтого люминофора, отчетливо видно начинку и сам небольшой кристалл. Чем больше корпус светодиодной лампочки P21/5W BAY15D, тем меньше она будет нагреваться.

Особенности эксплуатации

Ходовые огни (ДХО) Гранты

Срок службы будет зависеть от назначения лампы.
Кратковременные режимы работы:

стоп-сигнал;
фонари заднего хода;
указатели поворота.

Сильно нагреваться не успевают, но скачки напряжения вредят.

Долговременные режимы:

дневные ходовые огни, например Калина и Гранта;
задний габаритный огонь;
задние противотуманные фонари;

Дешевые светодиодки из поднебесной при длительном всключении часто нагреваются до 150 градусов, начинают моргать и перегорают.

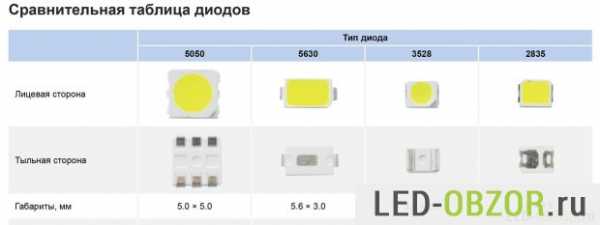

Характеристики светодиодов

Чтобы вы могли самостоятельно подсчитать яркость светодиодных ламп P21W и P21/5W, приведу характеристики китайских светодиодов. Они используются в 90% товаров на Aliexpress. Не надейтесь на чудо, что вам попадётся что-то особенное.

Считаем количество светодиодов и умножаем на световой поток 1 диода. Но теперь они выпускают светодиоды по технологии COB. На одной подложке размещается множество кристаллов, получается один большой LED. Поэтому определить яркость может только специалист. Иногда кристаллы всё таки видны, производитель сообщил, что каждый даёт 5лм.

Китайские 5630, 5730 тип №1	Китайские 5630, 5730 тип №2	Китайский 5050
Мощность	0,09W	0,15W	0,1W
Яркость	7 лм	12 лм	8 люмен

Примеры плохих

Самые популярные и плохие на Aliexpress

Как всегда я не рекомендую покупать в интернет-магазине Aliexpress. Пусть стоит не дорого и выбросить не жалко, но лучше добавить и купить хорошую, которая гарантированно будет работать 5-10 лет. У китайских дешевые и слабые светодиоды, нет стабилизаторов тока (драйверов). Поэтому диодов установлено так много, при скачках напряжения в автомобильной сети они сгорают. Китайская работает от 1 недели до 1 года в лучшем случае.

Конечно поражает, половина обладателей китайского барахла светодиодку на 200-300 Люмен сравнивают с ксеноном из-за цветовой температуры в 6000К. Эти чудики ксенон и близко не видали, в руках не держали.

Плохие светодиодные лампы P21W ba15s

Рассмотрим 12 самых популярных моделей с Алиэкспресс. Заранее скажу, что некоторые из них равноценны галогенке P21W только из-за цветовой температуры 4500К — 6000К. Но превзойти её не могут. Запоминаем, у обычной яркость 450 Люмен.

В первом образце установлены поддельные SMD 5630 в количестве 16 штук, каждый 12 люмен. Итого 16*12=192лм. Маловато получилось, у обычных 450лм.

Тут поставили 15 штук стареньких SMD 5050, по 8лм каждый. Такие подойдут только для габаритных огней авто. Отличный хлам.

Тут целая кукуруза, надеются, что огромное количество слабеньких диодов впечатлит покупателя. На текстолитовое основание припаяли 25шт. SMD5050.

В этом образце умудрились поставить одну большую линзу, вот только нахрена. Она фокусирует свет в одном направлении, светит как фонарь узким лучом, а необходимо полностью подсвечивать фару. По конструкции она никуда не подходит. Состоит из 6шт. SMD 3528, по 15лм.

Световой поток будет 15*6=90лм, мусор

LED диодов не пожалели, всего 40штук SMD 5730 по 7лм каждый. Но эти дохнут как мухи, потому что плохого качества, проверено неоднократно. Каждый знает, чем больше элементов в конструкции, тем ниже надежность. Тут как раз такой случай, можно было поставить 5 настоящих фирменных светодиодов 5730 по 0.5W. Но тогда она потеряет свой крутой товарный вид, большинство думают, что 40 led гораздо круче чем 5 led.

яркость 280лм, будет аналогична штатной

Производитель использует самый популярный ход, пытается обмануть покупателя. На самом деле используются подделки, похожие на оригинальные Cree XBD. Вот только откуда изготовитель берет такие цифры 60W и 80W, которые пишет в характеристиках. Настоящий Cree XB-D имеет номинальную мощность 1W, а тут их 14шт. Такой корпус максимум выдержит 5 ватт, если больше то быстро скончаются.

светит макс на 300лм, но дохнут быстро из-за плохих led

Продавец обычно пишет, это же технология COB, невероятно мощные, супер яркие, долговечные. Но естественно это подделка, имитация технологии COB. Работают от 1 до 6 месяцев.

обеспечивает 250 — 300лм

Конкретный антикварный хлам на 1W. Такими мой дед тюнинговал танк T-34 на день победы 9 мая в 1945 году.

Имитация COB led диода. Каждая точка это кристалл на 5лм, всего 24 кристалла, на 120лм. Обыкновенный мусор.

Это же лампа 1156 с цоколем BA15S. Только одна надпись Cree повышает стоимость этого барахла в 2 раза. Если бы все 16шт. КРИ были настоящие, то она светила бы на 1600лм и равна была ближнему свету автомобиля. Но тут недолговечная подделка на 400лм в лучшем случае.

В этой модели обещают Cree Q5, но он всего на 100лм. Наличие линзы делает из этого узконаправленный фонарик, который не будет подсвечивать весь задний габарит или стоп сигнал. Деньги на ветер.

Уникальное сочетание разных поколений, производитель хотел придать уникальности и крутости. Сочетание линзы и СМД 5050. Такое чудо подарит вам максимум 200лм. А после того как поставите в фонарь, ваше воображение невольно сравнит её с ксеноном. Ведь у ксенона и этой лампочки 1156 BA15S много общего, например одинаковый белый свет

Обманка

Если ваш автомобиль оснащен бортовым компьютеров, который показывает неисправность световых приборов, то вам потребуется обманка. В характеристиках указывается как «Can bus». Обманка может быть встроенной в лампу P21W и P21/5W. Но её можно поставить отдельно, параллельно лампе. Она представляет из себя большой резистор, который греется и нагружает бортовую сеть авто до обычного уровня, то есть до 21 Ватт. При этом экономия энергии пропадает.

Как выбрать хорошие?

Если вас интересуют надежные светодиодные автолампы, которые не надо будет менять раз в месяц, то лучше купить фирменные. Если указан производитель, то он беспокоится о качестве своей продукции. А у китайского барахла нет производителя и маркировки, даже отзыв не получится написать, ведь маркировки нет.

Могу порекомендовать хороший магазин с качественными автолампами, но и цена за корейцев соответствующая netuning.ru/svetodiodnye-lampy-p21-5w

Хорошие светодиодные P21W и P21/5W Выпускают Philips, Osram, MTF и корейцы. Корейские и MTF оптимальны по цене и качеству.

Фирменные Osram Ledriving 12V с правильным ребристым радиатором.

Philips X-treme Vision 12V белые и красные с системой охлаждения.

Светодиодные P21W от MTF, из-за хороших комплектующих световой поток не падает как у дешевых.

Сергей, доброго времени суток! Может банально, но хотел поинтересоваться: какую лампу подобрать на Хайлюкс заднего хода, с учетом того, что она всего лишь одна и то в правом фонаре, с водительской стороны практически не видно. Заранее благодарю

Берите лампу нейтрально белого света.

Сергей, помогите подобрать хорошие светодиодные лампы 21w/5w цоколь bay15d. Чтоб светили ярким холодным светом. Это передние габариты в пежо 408. Спасибо.

Посмотрите у меня на сайте в разделе «Авто магазин».

Хороший специалист, диоды 5050 определяет на глаз, у 5050 световой поток может быть от 9lm до 21lm, это и касается 5730, которые выпускают разные производители, с разными характеристиками, до 1w мощностью, а так согласен Philips, Osram лампы с именем, которые будут работать.

Вы отлично демонстрируете свою безграмотность, для таких как вы и пишу.

Сергей помогите пожалуйста разобраться с лампами. На моем автомобиле на задних крыльях установлены стоп-сигналы совмещенные с габаритами, на крышке багажника просто габариты. Хочу поставить в стоп-сигналы Philips X-treme Vision p21/5w, а в габариты p21w, по характеристикам этих ламп получается что габариты будут светить как нажатый стоп-сигнал или я что-то не так понял? Или надо ставить и туда и сюда p21/5w чтобы одинаково было?

Поставьте светодиодные аналоги штатных ламп.

Уважаемый Сергей! Я прорабатываю замену двухнитевых автоламп PY21/5W BAY15d, совмещающих функции «габаритов» и поворотников, на двухконтактные светодиодные лампы, излучающие белый и желтый свет. Пожалуйста, ответьте на несколько вопросов.
1.Как убедиться, что светодиодная автолампа оснащена стабилизатором тока?
2.В двухцветной светодиодной лампе стабилизатор защищает оба набора светодиодов?
3.К какой части двухцветной светодиодной лампы относится ее параметр «световой поток»: к белой?
к желтой? суммарно?

Характеристики таких ламп пишут как попало, обычно завышены в 2-3 раза. Надо P21W двухцветные покупать в хорошем магазине на хороших диодах. У китайских диоды слабые и плохие, дохнут даже со стабилизатором. Если нужны хорошие, то смотрите на моём сайте в разделе «Автомагазин», там хорошие лампы на хороших диодах, но и цена соответствующая, но светить будут вечно, по внукам достанутся.

Перейти в магазин

В очередной раз я расскажу про ещё одни светодиодные лампы в цоколе 1156. Упрощенно можно сказать, что лампа состоит из 4х частей: линзы, радиатора, цоколя и платы с драйвером и светодиодами. В данном случае используются SMD светодиоды типоразмера 3030. Двусторонняя плата имеет алюминиевое основание и крепился к радиатору за счет прижима, также с одной стороны она зафиксирована герметиком. Этот же самый герметик удерживает линзу.

Заявленные параметры лампы:
• Напряжение: 9 -28В
• Мощность: 18Вт
• Тип разъема: 1156 (ba15s)
• Типоразмер светодиодов: SMD 3030
• Угол раскрытия луча: 360 °
• Световой поток: 1500Лм
• Цвет: 6000К
• Размер: 47 мм * 18 мм
• Время жизни: до 50,000 Часов

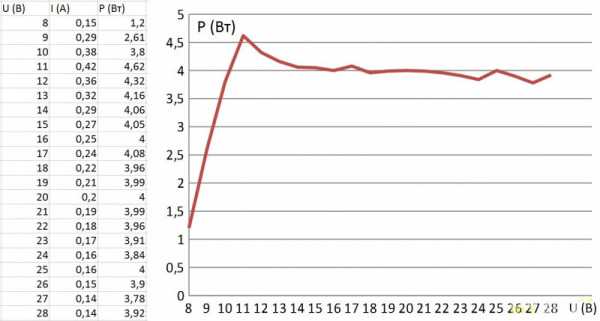

Первое что проверю, это потребляемую мощность. Для этого я замерю потребляемый ток лампы во всем заявленном диапазоне напряжений от 9 до 28В. Результаты измерений можно увидеть в следующей таблице. Из таблицы видно, что потребляемая лампой мощность составляет около 4Вт. Также для наглядности я построю график изменения потребляемой мощности в зависимости от напряжения бортовой сети.

Далее я прогрел лампу в маленькой картонной коробочке. При измерениях температуры я снимал линзу и после проведения измерения надевал её обратно. Напряжение питания лампы во время тестов: 14В. Как можно видеть из следующей теплограммы, максимальная температура лампы, составила 149,7С°.

Также я построил график нагрева, согласно которому можно сказать, что лампы входит в режим термостабилизации примерно за 8 минут. Из графика можно сделать вывод, что лампу нельзя устанавливать в габаритные огни и туда, где предполагается, что лампа будет находиться во включенном состоянии дольше минуты. Т.к. уже на второй минуте работы, температура светодиодов достигает 120 С°.

Далее давайте посмотри на габаритные размеры и вес лампы. Вес лампы составил 11,1 грамма, габаритные размеры 45,7 х 18,9мм.

Для того чтобы проверить работу лампы я установлю её в поворотник мотоцикла и сравню её со штатной лампой накаливания. В правый поворотник я установлю светодиодную лампу, в левый лампу накаливания. На картинке ниже изображение перевернуто, но на всех картинках далее я буду подписывать где какая лампа установлена, чтобы избежать путаницы. Замечу, что в данном случае лампа расположилась в цоколе так, что три светодиода направлены на отражатель, а другие три светодиода направлены наружу.

Чтобы сравнить яркость данной лампы с лампой накаливания я измерил освещенность создаваемую обоими лампами при помощи люксметра. При измерениях я расположил датчик люксметра на расстоянии 10см от источника света, для соблюдения расстояния я пользовался линейкой. Измеренные значения получились примерно одинаковые. Освещенность, создаваемая светодиодной лампой составила 1791Люкс, а освещенность лампы накаливания составила 1837Люкс.

Далее давайте посмотрим на работу ламп. В правом поворотнике установлена светодиодная лампа, в левом лампа накаливания. Для начала посмотрим на работу ламп в условиях плохого освещения. Яркость ламп примерно одинаковая, как я уже говорил ранее. Можно заметить небольшую разницу в цветовой температуре. Светодиодная лампа имеет немного более холодный цвет.

Далее посмотрим то же самое, но при дневном свете. К сожалению яркого солнечного света я так и не смог дождаться.

При установке данных ламп в поворотники, которые управляются от штатного реле, частота моргания светодиодной лампы увеличится. И тут очень хорошо видно, что разгорание и затухание светодиодной лампы происходит значительно быстрее, чем у лампы накаливания. Видим, что за один цикл, светодиодная лампа успевает выйти на режим максимальной яркости и полностью погаснуть, лампа накаливания же почти не погасает. Динамическую картинку можно будет увидеть в видео версии обзора, чуть ниже.

Выводы:
Данная лампа имеет примерно одинаковую яркость по сравнению с лампой накаливания. При этом она потребляет около 4Вт вместо 20Вт. Однако из-за такого потребления, реле, рассчитанное на работу с лампами накаливания, будет увеличивать частоту моргания. И как я уже говорил, данную лампу нельзя применять в тех случаях, когда предполагается, что она будет работать в режиме максимальной яркости дольше одной минуты. В противном случае это может сильно уменьшить её срок службы.

Ну и как обычно прилагаю видеоверсию обзора:

На этом у меня всё.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

chevroletcars.ru

как выбрать. Напряжение светодиодных ламп

В статье рассказывается об устройстве светодиодных ламп. Рассматриваются несколько разных по сложности схем и даются рекомендации по самостоятельному изготовлению светодиодных источников света, подключаемых к сети 220 В.

Преимущества энергосберегающих ламп

Преимущества энергосберегающих ламп широко известны. В первую очередь это собственно низкое потребление энергии, а кроме того высокая надежность. В настоящее время наиболее широко распространены люминесцентные лампы. Такая лампа, дает такую же освещенность как стоваттная лампа накаливания. Нетрудно подсчитать, что экономия электроэнергии получается в пять раз.

В последнее время в производстве осваиваются светодиодные лампы. Показатели экономичности и долговечности у них намного выше, чем у люминесцентных ламп. В этом случае электроэнергии потребляется в десять раз меньше, чем лампами накаливания. Долговечность же светодиодных ламп может достигать 50-ти и более тысяч часов.

Источники света нового поколения, конечно, стоят дороже простых ламп накаливания, но потребляют значительно меньшую мощность и обладают повышенной долговечностью. Два последних показателя призваны скомпенсировать дороговизну ламп новых типов.

Практические схемы светодиодных ламп

В качестве первого примера можно рассмотреть устройство светодиодной лампы разработанной фирмой «СЭА Электроникс» с применением специализированных микросхем. Электрическая схема такой лампы показана на рисунке 1.

Рисунок 1. Схема светодиодной лампы фирмы «СЭА Электроникс»

Еще десять лет назад светодиоды можно было использовать только в качестве индикаторов: сила света составляла не более 1,5…2 микрокандел. Сейчас появились сверхяркие светодиоды, у которых сила излучения доходит до нескольких десятков кандел.

При использовании мощных светодиодов совместно с полупроводниковыми преобразователями появилась возможность создания источников света, выдерживающих конкуренцию с лампами накаливания. Подобный преобразователь и показан на рисунке 1. Схема достаточно проста и содержит небольшое количество деталей. Это достигнуто за счет применения специализированных микросхем.

Первая микросхема IC1 BP5041 — AC/DC преобразователь. Ее структурная схема представлена на рисунке 2.

Рисунок 2. Структурная схема BP5041.

Микросхема выполнена в корпусе типа SIP показанный на рисунке 3.

Рисунок 3.

Все устройство защищено предохранителем F1, номинал которого не должен превышать указанный на схеме. Конденсатор C3 предназначен для сглаживания пульсаций выходного напряжения преобразователя. Следует заметить, что выходное напряжение не имеет гальванической развязки от сети, что в данной схеме совсем не нужно, но требует особой внимательности и соблюдения правил техники безопасности при изготовлении и наладке.

Конденсаторы C3 и C2 должны быть на рабочее напряжение не менее 450 В. Конденсатор C2 должен быть пленочным или керамическим. Резистор R1 может иметь сопротивление в пределах 10…20 Ом, что достаточно для нормальной работы преобразователя.

Использование данного преобразователя позволяет отказаться от применения понижающего трансформатора, что значительно уменьшает габариты всего устройства в целом.

Отличительной особенностью микросхемы BP5041 является наличие встроенной катушки индуктивности как показано на рисунке 2, что позволяет уменьшить количество навесных деталей и в целом размеры монтажной платы.

В качестве диода D1 подойдет любой диод с обратным напряжением не менее 800 В и выпрямленным током не менее 500 мА. Таким условиям вполне удовлетворяет широко распространенный импортный диод 1N4007. на входе выпрямителя установлен варистор VAR1 типа FNR-10K391. Его назначение защита всего устройства от импульсных помех и статического электричества.

Вторая микросхема IC2 типа HV9910 представляет собой ШИМ стабилизатор тока для суперярких светодиодов. При помощи внешнего MOSFET транзистора ток может устанавливаться в пределах от нескольких миллиампер до 1А. Этот ток задается резистором R3 в цепи обратной связи. Микросхема выпускается в корпусах SO-8 (LG) и SO-16 (NG). Ее внешний вид показан на рисунке 4, а на рисунке 5 структурная схема.

Рисунок 4. Микросхема HV9910.

Рисунок 5. Структурная схема микросхемы HV9910.

С помощью резистора R2 частота внутреннего генератора может изменяться в диапазоне 20…120 КГц. При указанном на схеме сопротивлении резистора R2 она будет около 50 КГц.

Дроссель L1 предназначен для накопления энергии в то время, когда транзистор VT1 открыт. Когда транзистор закроется, то энергия, накопленная в дросселе, через высокоскоростной диод Шоттки D2 отдается светодиодам D3…D6.

Здесь самое время вспомнить о самоиндукции и правиле Ленца. Согласно этому правилу индукционный ток имеет всегда такое направление, что его магнитный поток компенсирует изменения внешнего магнитного потока, которое (изменение) вызвало этот ток. Поэтому направление ЭДС самоиндукции имеет направление противоположное направлению ЭДС источника питания. Именно поэтому светодиоды включены в обратную сторону по отношению к питающему напряжению (вывод 1 микросхемы IC2, обозначенный на схеме как VIN). Таким образом светодиоды излучают свет за счет ЭДС самоиндукции катушки L1.

В данной конструкции применены 4 сверхярких светодиода типа TWW9600, хотя вполне возможно применение других типов светодиодов производства других фирм.

Для управления яркостью светодиодов в микросхеме имеется вход PWM_D, ШИМ — модуляция от внешнего генератора. В этой схеме такая функция не используется.

При самостоятельном изготовлении такой светодиодной лампы следует воспользоваться корпусом с винтовым цоколем размера E27 от негодной энергосберегающей лампы, мощностью не менее 20 Вт. Внешний вид конструкции показан на рисунке 6.

Рисунок 6. Самодельная светодиодная лампа.

Хотя описанная схема достаточно проста, рекомендовать ее для самостоятельного изготовления можно не всегда: либо не удастся купить указанные на схеме детали, либо недостаточная квалификация сборщика. Некоторые просто могут испугаться: «А вдруг у меня не получится?». Для подобных ситуаций можно предложить еще несколько вариантов более простых как по схемотехнике, так и в вопросе приобретения деталей.

Более простая схема светодиодной лампы показана на рисунке 7.

Рисунок 7.

На этой схемы видно, что для питания светодиодов используется мостовой выпрямитель с емкостным балластом, который ограничивает выходной ток. Такие источники питания экономичны и просты, не боятся коротких замыканий, их выходной ток ограничивается емкостным сопротивлением конденсатора. Подобные выпрямители часто называют стабилизаторами тока.

Роль емкостного балласта на схеме выполняет конденсатор C1. При емкости 0,47 мкФ рабочее напряжение конденсатора должно быть не менее 630В. Емкость его рассчитана так, чтобы ток через светодиоды был около 20 мА, что является для светодиодов оптимальным значением.

Пульсации выпрямленного мостом напряжения сглаживаются электролитическим конденсатором C2. Для ограничения зарядного тока в момент включения служит резистор R1, который также выполняет функцию предохранителя в аварийных ситуациях. Резисторы R2 и R3 предназначены для разряда конденсаторов C1 и C2 после отключения устройства от сети.

Для уменьшения габаритов рабочее напряжение конденсатора C2 выбрано всего 100 В. В случае обрыва (перегорания) хотя бы одного из светодиодов конденсатор C2 зарядится до напряжения 310 В, что неизбежно приведет к его взрыву. Для защиты от подобной ситуации этот конденсатор зашунтирован стабилитронами VD2, VD3. Их напряжение стабилизации может быть определено следующим образом.

При номинальном токе через светодиод в 20 мА на нем создается падение напряжения в зависимости от типа в пределах 3,2…3,8 В. (Подобное свойство в некоторых случаях позволяет использовать светодиоды в качестве стабилитронов). Поэтому нетрудно подсчитать, что если в схеме используется 20 светодиодов, то падение напряжения на них составит 65…75 В. Именно на таком уровне будет ограничено напряжение на конденсаторе C2.

Стабилитроны следует выбрать так, чтобы суммарное напряжение стабилизации было несколько выше падения напряжения на светодиодах. В этом случае при нормальном режиме работы стабилитроны будут закрыты, и на работу схемы влиять не будут. Указанные на схеме стабилитроны 1N4754A имеют напряжение стабилизации 39 В, а включенные последовательно — 78 В.

При обрыве хотя бы одного из светод

lab-music.ru

цветовая температура, мощность, свет и другие

Понимание цветовой температуры приходит с приобретением определённого жизненного опыта в детстве. Будучи детьми каждый узнаёт, что огонь горячий, а лёд холодный. Соответственно оранжевый и красный цвет являются тёплыми, а синий и голубой — холодными. Подобные ассоциации очень сильное влияние оказывают на то, как мы воспринимаем различные сцены. Этим пользуются фотографы и режиссёры фильмов. Именно это помогает создавать определённую атмосферу.

Основой всех цветов является белый, хотя именно он долгое время путал учёных. В XVII веке Исаак Ньютон доказал при помощи призмы, что белый цвет — это соединение всех остальных цветов. В 1900 году Планк открыл закономерность, которая описывала пропорции соединения различных цветов для получения нового цвета и оттенков.

Макс Планк является немецким физиком. Он выполнял заказ производителей ламп накаливания. Его задача заключалась в выяснении наилучшей температуры для нити накаливания, которая обеспечила бы максимальную яркость и минимальные затраты энергии.

Современные теории не позволяли Планку понять природу света. Со временем он понял, что свет излучается и поглощается порциями. Это позволяет видеть различные цвета.

Когда температура тела увеличивается оно начинает выделять больше тепла или электромагнитных волн. Очень сильный нагрев заставляет тело излучать видимый свет. Свечение тела начинается при прохождении телом определённой отметке температур. Описывает это закон Планка. Именно этот закон может описывать цветовую температуру. Он определяет отношение положения белого цвета к черному при конкретной температуре.

Исследования Макса Планка позволили выяснить оптимальную цветовую температуру в 3200К для лампы накаливания.

Температура цвета поверхности Солнца около 5800K. Проходя ряд природных фильтров в атмосфере свет солнца изменяет свою температуру от 2800K во время заката и восхода до 6500К при пасмурной погоде. 5600K является общепринятым значением сбалансированного дневного света.

Цветовая температура и фотография

Для любого фотографа важно знать, что температура цвета при освещении лампами накаливания составляет 3200К, а в яркий солнечный день она составляет 5600K.

Большинство фотоаппаратов позволяют вручную настраивать баланс белого с использованием серой карты. Для этого надо расположить перед объективом объект белого или серого цвета и при помощи функции в камере сообщить устройству, чот данный цвет является нейтральным. Все следующие фотографии будут корректироваться согласно заданного эталона.

Более точный контроль обеспечивает функция ручной настройки баланса белого. Такая корректировка позволяет в пару нажатий добавить фотографии больше тёплых или холодных оттенков. Увеличение цветовой температуры сделает фотографии теплее. Уменьшение — наоборот охладит сцену.

Съёмка в формате RAW позволит регулировать температуру цвета в графическом редакторе. Вы сможете привести снимок к естественному виду или придать интересный творческий эффект пламени или мороза.

Большой проблемой является наличие различных источников цвета при фотографировании. В одном помещении может быть свет из окна, лампы накаливания и люминесцентные светильники. Каждый источник создаст свою температуру и если мы настроимся по одному из них, цвета предметов, освещённых другими источниками будут искажены.

В том случае, если нет возможности использовать одинаковые источники света для освещения всей сцены, применяют цветные гели для вспышки. Они способны откорректировать цветовую температуру и облегчат корректировку снимка во время обработки в графическом редакторе.

Если вас не заботит передача естественных цветов, если вы не снимаете интерьер для демонстрации заказчику, а занимаетесь творческой фотографией, можете смело использовать различные источники света с разнообразной температурой. С их помощью можно добиться различных творческих эффектов.

Также нужно знать, что температуру галогенной лампы можно регулировать при помощи регулировки яркости. Снижение напряжения электрического тока на контактах сделает свет более тёплым.

Современна фотография очень многогранна и необычна. Любое явление можно использовать во благо, а при обработке снимков на компьютере можно создавать различные комбинации цветовой температуры искусственно. Но это всё не значит, что можно забыть о данном явлении. Зная механизм работы цветовой температуры, её природу и психологическое влияние на зрителя это можно осознанно использовать для создания более интересных работ.

Любой предмет в окружающем нас мире имеет температуру, выше абсолютного нуля, а значит, испускает тепловое излучение. Даже лед, у которого отрицательная температура, является источником теплового излучения. В это трудно поверить, но это так. В природе температура -89°С не самая низкая, можно достичь ещё более низких температур, правда, пока что, в лабораторных условиях. Самая низкая температура, которая на данный момент теоретически возможна в пределах нашей вселенной — это температура абсолютного нуля и она равна -273,15°С. При такой температуре прекращается движение молекул вещества и тела полностью перестают испускать любое излучение (тепловое, ультрафиолетовое, а уж тем более видимое). Полная тьма, нет ни жизни, ни тепла. Возможно, кто-нибудь из вас знает, что цветовая температура измеряется в Кельвинах. Кто покупал себе домой энергосберегающие лампочки, тот видел надпись на упаковке: 2700К или 3500К или 4500К. Это как р

radiobud.ru

12 В Светодиодная лампа для чтения пятна антикоррозийный домашнего использования

Описание:
100% новое и высокое качество.
Изготовлен из высококачественного алюминиевого материала, устойчивость к коррозии, долговечный, анодированный свет не легко выцветает.
Высококачественное отражающее чашку, высокая пропускаемость, низкое энергопотребление, более удобная защита глаз.
Простой внешний вид, 12 В лампа для чтения утолщенная основа, теплый белый, светодиодный энергосберегающий более мягкий, без стимуляции, без стробоскопа.
Основание с кнопочным переключателем, винтовая установка.
Область применения: прогулочные автомобильные огни, зеркальные фары, лампы для чтения, прикроватные и т. Д.

Технические характеристики:
Материал: алюминий
Цвет: серебро
Входное напряжение: 12 В
Мощность: 3 Вт
Световой поток: 230LM
Цвет света: теплый белый свет
Угол: 30 градусов, 45 градусов
Диаметр светлой головки: около 23 мм
Общая длина: около 150 мм
Диаметр основания: около 60 мм

Посылка включает в себя:
1 шт. x лампа для чтения

Примечание:
1. Из-за разницы в освещении, товар & #039; s цвет может немного отличаться от изображения.
2. Возможны отклонения на 0,5-2 см из-за ручного измерения.

lyvi.ru

FAQ ПО СВЕТОДИОДНОМУ ОСВЕЩЕНИЮ АКВАРИУМА » Домашний аквариум

Хороши ли светодиодные фонари для выращивания аквариумных растений?

Свет, излучаемый лампами накаливания или люминесцентными лампами, обычно полностью устраивает аквариумные растения. Однако, со светодиодными лампами все обстоит иначе. Вам нужно будет провести эксперименты для того, чтобы понять, подходит ли излучаемый спектр LED-лампы для нормального развития растений или нет.

Как излучаемый спектр светодиодных ламп влияет на рост растений?

При выборе светодиодных светильников для аквариума очень важно, чтобы они, помимо того, что были достаточно яркими, для нормального фотосинтеза, содержали еще синий и красный спектры частот, которые очень важны для растений.

Растут ли аквариумные растения под светодиодным освещением?

Да, аквариумные растения могут расти под светодиодными лампами, при условии, что вы их правильно выбрали. Не все виды LED-ламп подходят для аквариума и это необходимо знать, прежде чем приобретать их. Внимательно изучите параметры приобретаемых ламп и если в их характеристиках указан сине красный излучаемый спектр, то такие лампы точно вам подойдут.

Какие LED-лампы можно использовать для аквариума?

Когда дело доходит до выбора светодиодного освещения, это всегда вопрос личных предпочтений. Не всем нравится определенный цвет. Лучшим вариантом было бы сравнение различных моделей светильников, доступных на рынке сегодня, прежде чем принимать решение. В результате таких действий вы найдете источники света с фиксированным излучаемым спектром и те, которые позволяют его регулировать.

Выбор источников света с регулируемым спектром частот предоставляет вам большую гибкость в плане оптимальной настройки освещения для растений, но и стоят такие лампы дороже.

Почему мои аквариумные растения умирают?

Существует много факторов, которые могут привести к гибели аквариумных растений. Наиболее распространенной причиной среди начинающих аквариумистов является то, что приобретаются не те растения.

Далеко не все аквариумные растения могут нормально развиваться при одинаковых условиях содержания. Некоторые аквариумные растения нуждаются в специальном освещении, чтобы они могли нормально расти. В первую очередь убедитесь, что выбран правильный тип освещения.

Когда нужно выключить свет в аквариуме?

Конечно, красиво смотреть на ярко-освещенный аквариум. Однако, существует баланс того, сколько аквариумной экосистеме необходимо света в сутки. Предполагается, что освещение имитирует естественную среду подводных обитателей, поэтому очень важно выключать его на ночь. Идеальным балансом является включение освещения на 12 часов и выключение его на 12 часов в сутки.

Как подвесить аквариумные светодиодные лампы?

Вы можете установить светодиодные лампы в зависимости от вариантов монтажа. Некоторые из ламп могут нуждаться в специальном кронштейне, в то время как другие могут быть установлены непосредственно на аквариум. Еще до того, как вы их купите, вы должны проверить доступные варианты монтажа, чтобы убедиться, что они подойдут для вашего аквариума.

Как высоко можно повесить светодиодные аквариумные лампы?

Как высоко над поверхностью воды вы установите светодиодные лампы, будет зависеть от ряда факторов, таких как свободное место над аквариумом и сам конструктив крепления для ламп.

Как регулировать интенсивность освещения светодиодных ламп в аквариуме?

Многие аквариумы, предлагаемые в торговле, поставляются с различными вариантами управления. Всякий раз, когда нужно будет уменьшить яркость освещения, достаточно воспользоваться элементами управления, чтобы уменьшить яркость до желаемого значения. Некоторые светодиодные лампы имеют пульты дистанционного управления, что дает возможность регулировки освещения в аквариуме, не вставая с дивана.

Как сделать подводные светодиодные фонари для аквариума?

Когда дело доходит до изготовления светодиодных светильников такого типа, вам понадобится ряд материалов, которые можно легко найти в магазине электротоваров или в Интернете. Изучите опыт других аквариумистов по изготовлению таких светильников, что в итоге избавит вас от досадных ошибок.

Как настроить светодиодное освещение аквариума?

В зависимости от технических характеристик светодиодных ламп, их настройка может быть легкой или сложной для некоторых людей. Очень важно, чтобы вы поняли это с первого раза. Производители осветительного оборудования обычно прикладывают подробные инструкции с диаграммами, используя которые можно сравнительно быстро осуществить правильную настройку освещения.

Как использовать светодиодный свет в аквариуме?

В большинстве случаев вы обнаружите, что светодиодное освещение предоставляет широкие возможности для экспериментов и способно придать всему аквариуму другой, значительно более привлекательный вид.

Как запрограммировать светодиодное освещение в аквариуме?

Чтобы эффективно запрограммировать светодиодное освещение в аквариуме, необходимо внимательно изучить инструкцию к нему. Большинство производителей подробно описывают, как выполнять программирование с помощью соответствующих светодиодов.

Если вы потеряли руководство, вы все равно можете получить онлайн-копию, которая поможет вам в процессе программирования. С помощью программирования вы сможете легко определить спектр, который будет излучаться днем или ночью. Также вы сможете выбрать время, когда освещение будет включаться и отключаться.

Какой должна быть интенсивность светодиодного освещения для аквариума?

Интенсивность светодиодного освещения для аквариума зависит от растений и рыб, которых вы выбрали для выращивания и содержания в нем. Для подавляющего большинства растений, интенсивность освещения может находиться в пределах 0,25 — 0,5 Вт на литр. В некоторых случаях, потребуется интенсивность освещения более 1 Вт на литр. Чтобы увеличить эффективность светодиодного освещения, желательно использовать хороший отражатель.

Обнаружили ошибку или мёртвую ссылку?

Выделите проблемный фрагмент мышкой и нажмите CTRL+ENTER.
В появившемся окне опишите проблему и отправьте Администрации ресурса.

houseaqua.ru

Светодиодные лампы останутся в прошлом: новый свет

В России создали лучшую в мире лампу освещения Учёные из МФТИ и ФИАН разработали прототип катодолюминесцентной лампы общего освещения. Она обладает лучшими характеристиками надёжности, долговечности и силы света. К тому же, разработка намного безопаснее ртутных люминесцентных ламп.

Новый тип светодиодов увеличит разрешение дисплеев в три раза Совместная работа ученых сразу из нескольких университетов мира привела к тому, что они смогли создать светодиоды, которые могут самостоятельно менять свой цвет. Это казалось невозможным, так как оттенок светодиодных ламп напрямую зависит от используемого в нем полупроводни…

Российские ученые создали «лучшую в мире» лампу По заявлению авторов изобретения, новинка обладает рекордно высокими показателями надежности, долговечности и силы света. В основе новой катодолюминесцентной лампы общего освещения лежит явление автоэлектронной эмиссии.

Расчеты освещения 4.1.0 Расчеты освещения — все расчеты, касающиеся освещения. Расчеты освещения: Расчет суммарного потока [PRO] Требования к освещению для интерьеров Количество светильников Люмен на Люкс Люкс на Люмен Люмен на Ватт Ватт на Люмен Люкс на Ватт Ватт на Люкс Люмен на Кандела Ка…

Ledvance налаживает производство умных светодиодных ламп в России Немецкий производитель инновационных осветительных приборов и интеллектуальных решений в области освещения, планирует за год довести свою долю на российском рынке светодиодных продуктов до 35%. Немецкая компания Ledvance — правопреемник OSRAM, бренда, принадлеж…

Дороги в Рыбинске оборудуют «умными» светильниками Светильники имеют встроенный GSM-модуль управления, позволяющий включать и выключать их автономно друг от друга по беспроводному каналу связи. Также в зависимости от времени суток и погодных условий устройство может регулировать уровень дорожного освещения и менять мощность …

Перезаряжаемая настольная лампа Xiaomi Mijia Rechargeable Desk Lamp работает около 40 часов Компания Xiaomi выпустила перезаряжаемую светодиодную настольную лампу Mijia, которая имеет защиту от синей части спектра света и работает без подзарядки более 40 часов. Перезаряжаемая светодиодная настольная лампа Xiaomi весит меньше, чем небольшой планшет, как утвержд…

Умная лампа Mi LED Smart Bulb На мероприятии в Индии компания Xiaomi представила смарт-лампу Mi LED Smart Bulb. Смарт-лампа Mi может управляться через приложение Mi Home, а также работает с Google Assistant и голосовым помощником Alexa Amazon для управления громкой связи. как заявляет компания, этой …

Ученые обнаружили экзотические «спиральные» электроны Ученые-физики из университета Ратгерса обнаружили неизвестную ранее экзотическую форму электронов, траектория вращения которых в течение короткого времени напоминает спираль. В это время такой электрон обладает некоторыми уникальными свойствами, которые можно будет использов…

Умная настольная лампа Xiaomi Mijia Table Lamp Pro стоит $50 Компания Xiaomi представила новую умную настольную лампу Xiaomi Mijia Table Lamp Pro, наклон и угол которой можно отрегулировать при помощи трех шарниров. Максимальная высота поднятия достигает 66 см, диаметр зоны освещения достигает 125 см. Температуру свечения и яркос…

Каждый транзистор обладает своей квантовой подписью, которую можно использовать в качестве уникального идентификатора Непосвященные люди считают, что электрический ток течет совершенно одинаково через одинаковые компоненты наших электронных устройств. Однако, на квантовом уровне электрический ток может быть изображен, как текущий ручей, поверхность которого покрыта тонкой рябью, которая воз…

Умная лампа Glow Компанией Casper была представлена умная лампа Glow, которая помогает людям уснуть. Встроенный гироскоп в лампе позволяет вам установить начальную яркость на нужный вам уровень, а датчик внешней освещенности позволяет вам использовать теплое свечение посреди ночи, не раз…

Футуристическая настольная лампа Rlon L3 Добавьте привлекательный и интересный свет в ваш дом с интерактивной, футуристической настольной лампой Rlon L3. Эта современная настольная лампа имеет металлическую сферу, которая служит в качестве выключателя. Чтобы управлять лампой L3, просто поместите металлическую с…

Как заменить лампочку на рабочем месте так, чтобы тебя не уволили? Уже три года я живу и работаю в Германии. В декабре прошлого года в нашем кабинете перегорела одна из ламп дневного света. Но не просто перестала светить, а как это часто бывает у люминесцентных ламп со стартером, стала постоянно гаснуть и включаться снова с характерным щелч…

Представлена настольная лампа Xiaomi Mi Table Lamp 1S Компания Xiaomi представила новую умную настольную лампу Xiaomi Mi Table Lamp 1S, которая является улучшенной версией лампы, представленной в прошлом году. Новинка сохранила простой и утонченный дизайн предыдущего поколения. Яркость Xiaomi Mi Table Lamp 1S составляет 52…

Весь корпус прикроватной лампы Xiaomi Two-Piece Bedside Table Lamp является сенсорным Компания Xiaomi представила новую прикроватную лампу Xiaomi Two-Piece Bedside Table Lamp, которая предлагается по цене около 25 долларов. Особенностью данной лампы является встроенный датчик прикосновений, который реагирует по всей поверхности корпуса Xiaomi Two-Piece B…

Люстры и лампы для экономии электричества На протяжении всего лета во многих регионах страны сохраняется пасмурная погода, как следствие, большинство из нас вынуждено круглосуточно использовать люстры, лампы для освещения. Как следствие, в новом месяце большинство получит значительно увеличившиеся счета за электриче…

Тест десяти диммеров с LED-лампами Большинство светодиодных ламп не поддерживают регулировку яркости, но есть и диммируемые лампы, которые дороже обычных, зато их яркость регулируется. Каждый, кто покупал диммируемые лампы, наверняка сталкивался с проблемами совместимости — не все лампы корректно работают с …

Если уличное освещение, то светодиодное С января 2020 года у всех уличных светильниках на светодиодах будет регулироваться световой поток. Соответствующие изменения в постановление правительства о требованиях к осветительным устройствам и электролампам для освещения улиц было принято в ноябре этого года. Российски…

Новый увлажнитель воздуха Xiaomi уничтожает до 98,8% всех известных бактерий Xiaomi выпустила антибактериальный увлажнитель воздуха, который получил название Xiaomi Smartmi Anti-Bacteria Humidifier. Устройство имеет форму цилиндра высотой 33,6 см диаметром 20,7 см. Суть работы увлажнителя Smartmi Anti-Bacteria Humidifier заключается в возможност…

По словам производителя, настольная лампа Belo наделена искусственным интеллектом Компания Advantage Technology представила светильник Belo, который, по ее словам, является первой умной настольной лампой. Устройство оснащено камерой с широкоугольным объективом, работающей в инфракрасном диапазоне. Данные с камеры обрабатывает встроенный проце…

Светодиодное освещение ― прошлый век, на очереди освещение лазерными диодами Всего четыре года назад Сюдзи Накамура (Shuji Nakamura) вместе с двумя другими японскими учёными получил Нобелевскую премию за технологию производства сверхъярких синих светодиодов. За это время светодиодное освещение стало массовым явлением. Фонарики, фары автомоби…

IKEA выпустила лампу и музыкальную колонку в одном IKEA совместно с американским производителем бытовой электроники Sonos разработала лампу и полку со встроенной музыкальной колонкой.

Эксперимент. Прорев детали инфракрасной лампой 250Вт. ИК лампа красного цвета с цоколем Е27, 220В, 250Вт, цена 180р. т.к. лампа в стеклянной колбе , то по данным из некоторых источников, через стекло проходит только ИК излучение с длиной волны 2-3мкмпотому в качестве стола использовал обычное стекло.измерение проводил термодатч…

Инфракрасный стол на галогеновых лампах, печать нейлоном. Без деломинации. Инфракрасный стол на галогеновых лампах Camelion JCDR GX5.3 75Вт 220В, лампы с отражателем и защитным стеклом. Стол стеклокерамика, пропусканая способность ИК волн находится в интервале от 2 мкм до 3 мкм, так как стелко проводит толь этот диапазон, от меньшей и большей длинн…

Дизайнеры создали красивую лампу с парящим в воздухе светом Крупные компании, такие как LG и Samsung, не всегда имеют возможность экспериментировать с дизайном своих устройств. К счастью, этим активно занимаются небольшие стартапы, которые смело демонстрируют свои идеи и собирают деньги на их реализацию через краудфандинговые платфо…

Новые дизайнерские телевизоры Frame и Serif от Samsung Samsung разработала телевизоры Frame и Serif, к

www.urank.ru

РубрикаРазное
