Светодиодная лампа 220в – устройство, как подключить, сделать, отремонтировать

Светодиодные лампы 220V

В продаже имеется довольно большой выбор светодиодных ламп из-за чего порой сложно выбрать подходящую для своего дома. Как известно такой вид ламп освещения считается самым эффективным и экономичным. Светодиодные лампы используются во многих сферах, начиная от частного дома и заканчивая промышленными объектами. Они могут устанавливаться как внутри помещения, так на улице с минимальной температурой воздуха -50 град.С. Лампы изготавливаются их стеклянных колб, в которые встраиваются мощные светодиоды. Чтоб приобретенные светодиодные лампы 220V соответствовали всем требуемым характеристикам, перед их покупкой необходимо разобраться с маркированием указанным на коробке.

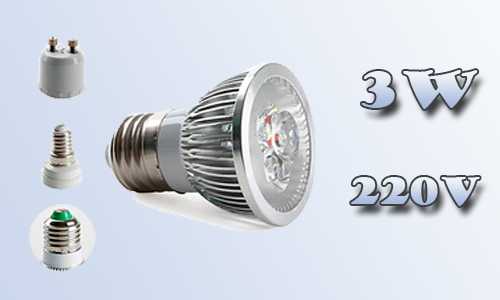

Лампы 3w 220V

Мощность ламп освещения указывается буквой W (Вт). Она определяет потребляемое количество электроэнергии. Чем меньше мощность, тем экономичней считается лампа. Если взять за пример светодиодную лампу с мощностью 3 W, то она способна заменить галогенную лампу с мощностью 30 Вт и потреблять при этом в 10 раз меньше электроэнергии.

Еще одним существенным фактором при выборе светодиодных ламп можно отметить единицу светового потока, которая измеряется в (Lm). Чем больше показатель люмена, тем ярче будет свет.

Вольтаж (V) указывает, в каком диапазоне напряжения лампа способна излучать качественный свет. Обычно это 220В, но бывает на коробке указывают возможные отклонения от нормы, к примеру 90 В -240 В.

Температура света обозначается буквой «К» (Кельвин) Чем больше показатель света, тем холоднее будет излучаемый свет. К примеру 2700К — это теплый белый свет, 4100К просто белый свет, а 6500К – холодный белый.

Тип и размер цоколя так же играет важную роль. Светодиодные лампы имеют два вида цоколя: резьбовой и штырьковый.

Первый тип более распространен, так как подходит к обычным патронам с резьбой. На коробке он обозначается буквой «Е». Последующие цифры указывают на диаметр цоколя. Среди резьбовых светодиодных ламп можно выделить популярные лампы с цолем Е27 и Е14.

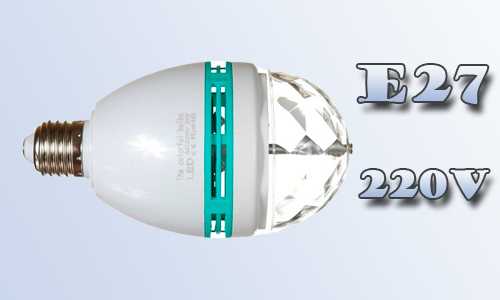

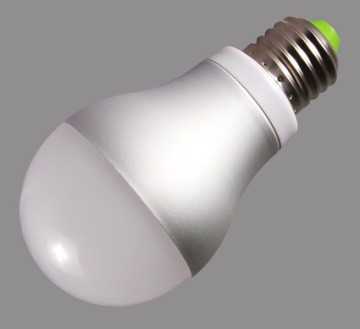

Лампы E27 220V

Такие лампы используются чаще всего в быту. Они экономичны и универсальны. Выпускаются с разной мощностью от 4 до 7 Вт. Работают от сети в 220В. Несмотря на их небольшую мощность, светодиодные лампы Е27 способны заменить лампу накаливания с мощностью 40-70 Вт.

Штырьковые цоколи обозначаются буквой «G». Цифры, стоящие после буквы, указывают расстояние между штырями в миллиметрах. Эти лампы имеют небольшие размеры и устанавливаются в основном в потолочных и точечных светильниках натяжных потолков. Среди них можно выделить модели G9 и G4

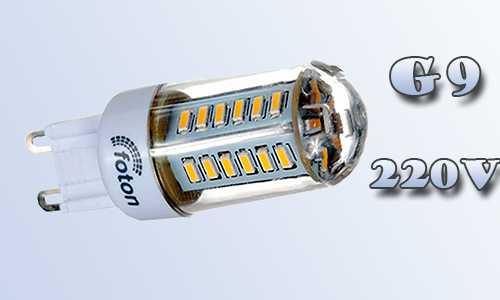

Лампы G9 220V

Данные лампы характеризуются маленькой поглощаемостью электроэнергии от 2 до 3 Вт.

Устанавливаются вместо галогенных ламп освещения.

Предназначены они для декоративного освещения комнат в доме или в квартире.

Работают от сети в 220 В.

Расстояние между штырьками составляет 9 мм.



Лампы G4 220V

Светодиодные лампы с цоколем G4, имеющие маленькие размеры (до 3см), не вмещают большое количество светодиодов, из-за чего могут работать только от сети в 12В. Они подключаются к специальному блоку питанию, который выдает необходимое напряжение. Такие лампочки вставляются в точечные светильники. Также производятся лампы с цоколем G4 220 В. Они могут подключаться напрямую к сети. Мощность их варьируется в пределах 2 -3 Вт

После буквы «G» может так же стоять буква «U», обозначающая, что лампа является энергосберегающей. То есть это дополнительная модификация, позволяющая еще больше экономить на электроэнергии. Среди таких типов светодиодных ламп можно выделить модель GU10.

Лампы GU10 220 V

Данная модель представляет собой лампу небольшого размера со штырьковым цоколем. Корпус изготавливается из алюминия. На нем имеется радиаторная решетка, уменьшающая нагрев лампы. Внутри так же встроен рассеиватель, предотвращающий мерцание света. Светодиодная лампа полностью повторяет форму галогенных ламп, вместо которых и устанавливается. Чаще всего лампы GU10 устанавливаются в потолочные светильники. Их мощность так же колеблется в пределах 2-3 Вт.

Ознакомившись с основными критериями выбора светодиодных ламп 220V, можно с уверенностью приобретать их для освещения дома либо улицы.

Видео о сборке светодиодной лампы своими руками (50w 220v)

nagdak.ru

Светодиодные лампы на 220,127,120,120,110 вольт

Обновлено: 30.08.2019

Распродажа бытовых светодиодных ламп!

Под маркой ТАУРЭЙ мы производим очень широкий ассортимент бытовых светодиодных ламп для дома, квартиры, офиса, с различными цоколями, различных мощностей, форм, расцветок и цветовой температуры.

Почти все наши лампы подходят не только для 220 вольт, но и для электросетей 127/120/110 вольт, причём как переменного, так и постоянного тока.

Обратите внимание! Светимость ламп будет одинаковой при включении в 220 вольт и в 110,120,127 вольт.

Для выбора ламп под прочие пониженные напряжения следует обратиться к соответствующим разделам нашего каталога.

Отбор по цоколю и/или цветовой температуре:

Каталог светодиодных ламп ТАУРЭЙ на 220,127,120,110,12-80 вольт

---

---

Преимущества и недостатки бытовых светодиодных ламп

Бытовые светодиодные лампы (лампы LED) — новый, экономичный и безвредный источник света, пришедший на смену лампе накаливания. У светодиодных ламп те же цоколи, их также просто установить в светильники, но источником света служит не раскалённая спираль, а электронные компоненты — светодиоды (LED — Light-emitting diode).

Преимущества

Какие же преимущества Вы получите, заменив у себя дома лампы накаливания на светодиодные?

1. Экономия электроэнергии до 10 раз!* Ваши счета за электроэнергию заметно уменьшатся.
2. Менять лампочки в доме придется гораздо (во много раз!) реже.*
3. Светодиоды не содержат ртути, а также каких-либо иных вредных для здоровья элементов. На них не распространяются специальные условия утилизации, накладываемые, например, на люминесцентные трубки.
4. Малый нагрев и пожаробезопасность — LED лампочкой обжечься нельзя.* Это позволяет использовать их в подвесном потолке и других относительно закрытых пространствах и нишах, а также в деревянных домах и хозяйственных постройках.
5. Абсолютное отсутствие мерцания.*

* — Мы гарантируем, что это применимо к нашим светодиодным лампам, но точно не применимо к некоторым дешёвым изделиям, имеющимся на рынке.

Недостатки

Тем не менее, у светодиодных ламп есть и недостатки.

Самый главный, очевидный и известный — цена, которая до 10 раз выше цены на аналогичные лампы накаливания. При текущих ценах на электроэнергию для окупаемости потребуется от нескольких месяцев до 1.5 лет, в зависимости от режима использования.

Есть и другие, поджидающие Вас неудобства и неприятности. Это размеры и вес, необычная цветопередача и т.п. Все эти отрицательные качества мы попытались отразить в статье про недостатки светодиодных ламп.

Как выбрать подходящую светодиодную лампу?

Как определить правильную замену, как перевести мощность лампы накаливания в светодиодную? Нужно понимать, что принцип действия светодиодного источника света кардинально отличается от ламп накаливания. На самом деле, лампа накаливания гораздо больше похожа на керосиновую, чем на светодиодную.

Из-за этого отличия нельзя провести между ними точного соответствия — очень многое зависит от интерьера помещения, цвета стен и потолка, направленности светового потока и т. д.

Можно дать лишь приблизительную оценку — для тёплого света мы советуем умножить мощность на 8, а для холодного — на 9-10. Для сравнения с галогеновыми лампами этот коэффициент должен быть уменьшен на пару пунктов.

Где купить?

В нашем интернет-магазине ТАУРЭЙ Вы можете прямо сейчас купить светодиодные лампы для своего дома, квартиры или офиса, и для сети 220 вольт, и для 127, 120, 110 вольт, и для 12-80 вольт. С доставкой и гарантией.

Помимо гарантии мы даём целый месяц (30 дней) на то, чтобы Вы определились, устраивают Вас лампочки или нет: в течение 30 дней Вы можете вернуть купленные светодиодные лампы обратно или обменять их на другие модели

.

Доставку мы осуществляем по всей России и СНГ транспортными компаниями и Почтой России. По Москве и ближайшему Подмосковью до дома или квартиры – курьером и собственным автотранспортом.

---

Вы спрашивали — мы отвечали

• Питание ПОСТОЯННЫМ напряжением 110 В допустимо для светодиодных ламп?Большая часть наших бытовых светодиодных ламп способна штатно работать от 110 вольт постоянного тока…
• Какое количество раз рекомендовано включений и выключений в сутки диодных ламп, и как это влияет на длительность эксплуатации и качество светового потока?В правильных LED лампах установлен полноценный драйвер, питающий светодиоды хорошо стабилизированным постоянным (по типу …
• Какие LED лампы можно использовать с комнатным датчиком движения.
  Спасибо!Если датчик движения просто разрывает цепь 220 вольт, то любые LED лампы на 220 вольт Вам подойдут…
• Подскажите, пожалуйста, могу ли я заказать у Вас только 2 шт. ламп ? Как оформить заказ чтобы получить их в г. Уфа?
  Спасибо.Конечно, можете. И даже только одну, если это необходимо…
• Подскажите, пожалуйста, любую лампу LED можно использовать в подсобном помещении дома, если в нем температура может понизиться до -10 градусов?Мы продаём только бытовые LED лампы для сетей 220 и 12 вольт, что подразумевает соответствующий диапазон температур…

Задайте свой вопрос

www.tauray.ru

Светодиодная лампа на 220В своими руками

Можно ли и как сделать светодиодную лампу своими руками, которая бы работала от сети 220 вольт? Вопрос на самом деле интересный, потому что затрагивает тему, которая волнует многих электриков. Ведь не секрет, что светодиодные лампы самые экономичные на сегодняшний день. Так из чего же можно сделать такую лампу, чтобы она напрямую работала от сети переменного тока напряжением 220В? Вариантов несколько, но самый простой – это из сгоревшей люминесцентной лампы компактного типа (КЛЛ). Давайте рассмотрим процесс переделки, в конечном итоге которой получится светодиодная лампа на 220В своими руками.

Сборочный процесс

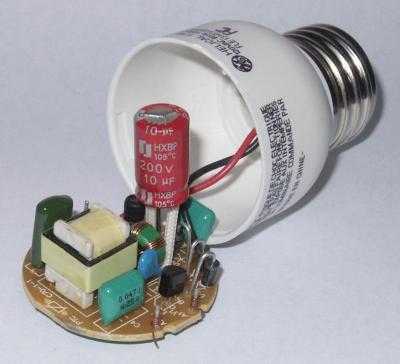

В первую очередь люминесцентную лампу надо разобрать. Нас в этой конструкции интересует цоколь с отражателем. Именно здесь расположены все необходимые детали, которые объединены в электрическую схему, включающую лампу. Разбирать ее надо аккуратно, не повредив тех самых деталей.

Обратите внимание, что сама схема КЛЛ для светодиодного светильника не подходит. Поэтому ее надо разобрать. Из цоколя нам пригодится предохранитель, его вытаскивать их схемы нет необходимости. Далее, пригодится и диод, кстати, его марка 1N4007. В новую схему придется добавить любой электролит, главное, чтобы его напряжение не было ниже 50 вольт, а емкость не меньше 100 мкФ. И еще одна деталь пригодиться – это конденсатор емкостью 1 мкФ напряжением 630 вольт.

Конечно, понадобятся сами светодиоды. Их можно взять из светодиодной ленты, которая разрезается на участки, включающих в себя по три светодиода. Такой отрезок питается от напряжения 12 вольт. В общем, понадобиться четыре отрезка светодиодной ленты.

На рисунке ниже показана схема сборки всех деталей.

Чтобы они в самом цоколе не болтались, необходимо их прикрепить, используя любой клеевой состав. Лучше чтобы это был супер-клей. А вот под куски светодиодной ленты нужно соорудить каркас. В принципе, это может быть любой легко гнущийся плотный материал. Идеально, если это не будет металл или любой другая токопроводящая конструкция.

Опытные мастера для таких дел используют пенокартон, потому что он легко поддается обработке. Его необходимо свернуть в трубочку так, чтобы диаметр наращиваемой конструкции был чуть меньше диаметра цоколя. Это делается для того, чтобы пенокартон вошел в цоколь, где его также приклеивают.

Обратите внимание, что самодельная светодиодная лампа на 220 вольт – это цоколь и основа под куски светодиодной ленты. То есть, получается так, что отрезки ленты будут приклеены к пенокортону снаружи. Это и будет светящаяся часть самой лампы.

На схеме выше четко видно, что отрезки ленты соединены последовательно. Но в конструкции они будут располагаться одна над другой. Кстати, увеличить число отрезков (уровней) можно без проблем. Просто придется подбирать конденсатор и электролит под мощность всего светильника, увеличивая емкость.

Кстати, приклеивать ленту к основе лучше жидкими гвоздями, потому что, используя этот клей, можно выравнивать расположение светодиодов. Ведь жидкие гвозди сохнут дольше, чем супер-клей. К тому же саму ленту можно залить жидкими гвоздями, оставив снаружи только светодиоды, придав своеобразный дизайн светильнику. Клей  в данном случае будет играть и еще одну функцию – защитную, чтобы при механических нагрузках лента не повредилась.

Самое удивительное, что собранная своими руками такая лампа может работать даже при напряжении 40 вольт. Но это еще не все.

• При напряжении 220 вольт на каждом отрезке светодиодной ленты будет напряжение 11,5 вольт.
• При повышении напряжения до 240 вольт, напряжение на отрезках будет 12 вольт.

Отсюда вывод – перепады напряжения такой самодельной светодиодной лампе не страшны. Кстати, яркость такого источника света достаточно приличная. К примеру, если для сборки использовать ленту 5050 SMD, то каждый светодиод выделяет световой поток яркостью 10-15 люмен. Умножьте этот показатель на количество светодиодов, то в сумме получите общую яркость светильника, которая будет варьироваться в диапазоне 120-180 люмен. А это приличная яркость.

Конечно, у этого вида источника света есть и недостаток. Это электрическая связь открытого типа между светодиодами и сетью 220 вольт. Поэтому с такой светодиодной лампой надо обращаться очень осторожно, придерживаясь стандартных норм безопасности.

Более мощная конструкция

В принципе, увеличить мощность самодельной светодиодной лампы не проблема. Что для этого необходимо добавить к уже вышеописанной схеме?

• Четыре отрезка светодиодной ленты по три светодиода.
• Еще один конденсатор на один микрофарад.

В итоге получается светодиодная лампа своими руками с 24 кристалическими диодами общей яркостью 360 люмен. Вот ее схема ниже:

Необходимо заметить, что мощность этого светильника приблизительно 6 ватт. Но он светит намного ярче, чем обычная энергосберегающая люминесцентная лампочка мощностью 40 ватт. При этом она в разы меньше потребляет электроэнергии. Добавим, что можно варьировать цветом светодиодов, ведь кому-то нравится белый холодный цвет в своем доме, кому-то теплый.

И последнее. Сборка светодиодных ламп своими руками – это просто интерес. Тот, кто не понимает в схемах и используемых деталях ничего, даже и не пытайтесь самостоятельно проводить монтаж. Во-первых, ничего не получится. Во-вторых, это может чревато закончиться за счет некачественно проведенных процессов.

onlineelektrik.ru

Светодиодная лампа 220 В из Китая

Экономия электроэнергии — задача, которую пытаются решить в каждой семье различными способами. Я решил поэкспериментировать со светодиодными лампами. На ебае прикупил парочку ламп «тёпло-белого» свечения с цоколем Е27 из 108 светодиодов (по 16 с шести сторон и 12 в торце). Цена её 4,18 $, что гораздо дешевле, чем в местных хозмагах и интернет-магазинах.
Основным критерием был её внешний вид, т.к. заявленные в описании характеристики почти всегда не соответствуют реальным. По прибытии посылки был произведён внешний осмотр. Скажу Вам, коллеги, внешний вид вполне приличный: пластмассовые детали без наплывов, цоколь и центральный контакт аккуратные и чёткие, неадекватных щелей не имеется. После  включения выяснилось, что яркость лампы явно меньше, чем я ожидал — ну, как 25 Вт лампочка накаливания. Кроме того свечение скорее «тёпло-зеленоватое», а не «тёпло-белое». Замерил потребляемый ток —  46-47  мА, т.е. приблизительно 10 Вт, а не 7, как обещали. Хотя… в общем-то нормально, для туалета и лестничной площадки сойдёт. ………………………………………………………………………………….
Прошло три недели и лампа стала светится очень тускло. Самое время разобраться с её устройством. Алгоритм разбора ниже.

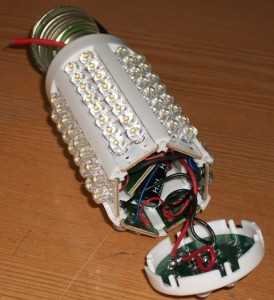

1. Лезвием ножа (я использовал канцелярский) аккуратно поддеваем и снимаем цоколь.
Оказалось, что один из сетевых проводов был просто зажат между цоколем и пластмассовым корпусом, а места для подпайки нет.
2. Затем также, не сильно поддевая ножом, снимаем верхнюю крышку.

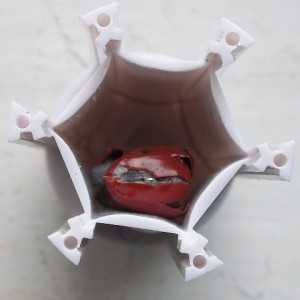

3. Теперь можно аккуратно вытащить шесть боковушек и блок питания из корпуса.

Схему блока питания рисовать нет смысла. Она оказалась выпрямительным мостом с ограничивающей ёмкостью по входу и фильтрующей ёмкостью по выходу. Светодиоды включены в виде двух по 54 светодиода последовательных цепей (3 боковые стенки и 6 светодиодов с торца для каждой)  параллельно на выход блока питания.  Вы меня спросите: «А где же на фото входной конденсатор?» Да вот же он, господа )))

На фото ниже на плате блока питания видны ноги сгоревшего в хлам конденсатора  и, собственно, он сам, с трудом выколупанный из пластмассы корпуса.
Да — да! Мост работал через разрядный резистор входного кондёра, естественно, что светодиоды еле-еле светились.
Вероятно конденсатор изначально был дефектным, поэтому сильно грелся, а в итоге сгорел. Да и качество остальных проводных соединений отвратительное, так же, как и сами проводные соединения. Вот ведь интересно! Внешний вид — на нормальном уровне, даже очень нормальном! А вот внутренний (((
На конденсаторе чудом осталась маркировка емкости — 1 мкФ. Вольтаж разобрать не удалось Я поставил 400-вольтовый, а можно было и побольше (для надёжности), но под руками не оказалось.
Вот только размерами он на плату не влазил, поэтому я согнул ему ноги и нарастил проводниками, которые затем впаял в плату. Кроме того заменил межплатные проводные соединения годным советским проводом, и удлинил их (места внутри корпуса хватает) для удобства обратной сборки лампы.
Не собирая проверил лампу в работе — всё четко. Блок питания выдаёт 156 В. На светодиодах падает 2,8 — 2,9 В.    (156 В/54 шт = 2,88 В).
Лампу собрал в обратном порядке.Наживил боковушки, просунул в корпус сетевые провода. Задвигая боковушки на посадочные местА, задвинул в корпус блок питания, а на него сверху входной конденсатор.  Перед установкой цоколя следует хорошенько зачистить ножом участок металла внутри него и залудить аспирином (канифолью не хочет) для подпайки одного из сетевых проводов. Затем нужно выдавить центральный контакт цоколя из зелёной пластмассовой втулки. Подпаять один из сетевых проводов к залуженному участку внутри цоколя, второй просунуть в посадочное отверстие центрального контакта, чтобы он торчал наружу. Теперь осталось впаять этот торчащий наружу провод в центральный контакт и запрессовать последний на своё посадочное место в зелёную пластмассовую втулку.

Вывод: Несомненно будущее в освещении за светодиодными лампами: они долговечны, надёжны ))), а главное — ремонтопригодны!

P.S. — А у вас есть такая же, но с перламутровыми пуговицами  поярче?!
— Будем искать!

www.embed.com.ua

Светодиодная лампа на 220 своими руками

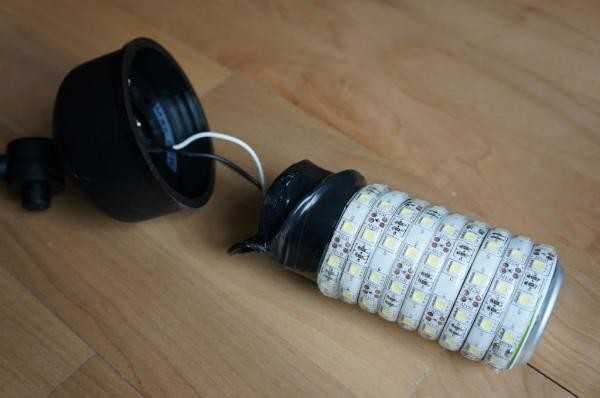

Светодиодная лампа сделана своими руками из 22 отрезков светодиодной ленты на 12 вольт, включенных последовательно, что соответствует номинальному рабочему напряжению 264 вольта постоянного тока. Данная конструкция соответствует лампе накаливания мощностью 100-150 Вт. Яркость свечения такой лампы воспринимается субъективно и сильно зависит от конструкции лампы и места ее расположения.

Внимание! Соблюдайте правила электробезопасности. Электротравмы могут быть смертельными. Все элементы электросхемы лампы находятся под высоким напряжением! Резка ленты

Для лампы использован один метр светодиодной ленты 5050-60 на 12 вольт белого свечения. Мощность 14.4 Вт, рабочий ток сегмента из трех smd-чипов 60 мА. Лента разрезана на 20 отрезков по 5 см, которые спаяны между собой последовательно с соблюдением полярности.

Пайка сегментов

В простейшем варианте эти последовательно включенные отрезки подключаются к сети 220 вольт переменного тока через выпрямительный мост.

При реальных испытаниях напряжение сети составляло 239 в, а ток через светодиоды 48 мА. При подключении после моста сглаживающего конденсатора емкостью 3,3х400в напряжение на нем составило 268 В, а ток потребления возрос до 69 мА, яркость свечения соответственно возросла.

Для уменьшения тока через диоды до номинального были добавлены еще два сегмента, при этом напряжение на конденсаторе возросло до 280 В, а ток уменьшился до 57 мА.

Так как ленты 5050 под рукой не оказалось, в качестве добавочных сегментов были использованы два отрезка ленты 3528-60 длиной 15 см, что по мощности и току соответствует пятисантиметровому отрезку 5050-60.

Ток и напряжение замерялись дешевым китайским цифровым мультиметром.

Испытание работоспособности

Цоколь Е14, диодный мост с защитным резистором и электролитический конденсатор использованы от перегоревшей энергосберегающей лампы.

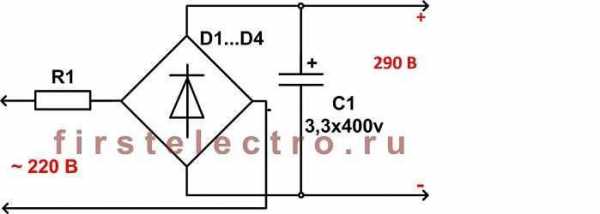

Схема выпрямителя самодельной лампы.

В качестве каркаса использован отрезок пластмассовой трубы, в качестве наружного изолятора — пластик от ПЭТ бутылки, намотанный в два слоя и заклеенный прозрачным герметиком.

К плюсам лампы можно отнести экономичность.

Минусы: лампа громоздкая, сильно нагревается, поэтому надо добавлять сегменты, обеспечить хороший теплоотвод либо использовать более дорогую «брендовую» ленту с высоким КПД.

Во время испытаний выявилось, что конструкцию лучше делать плоской с направленным светом. Повторять подобную конструкцию нет смысла, проще купить готовую лампу.

Напряжение на светодиоде

Схема светодиодной лампы на 220в

Схема диодной лампы 5 Вт 220в

Лампа ЭРА А65 13Вт

Как паять светодиодную ленту

Светодиодная лента на 220 в

Простое зарядное устройство

Разрядное устройство для автомобильного аккумулятора

Схема драйвера светодиодов на 220

Общедомовой учет тепла

Подсветка для кухни из ленты

Подсветка рабочей зоны кухни

LED лампа Selecta g9 220v 5w

Светодиодная лампа ASD LED-A60

Схема светодиодной ленты

Простой цифровой термометр своими руками с датчиком на LM35

firstelectro.ru

Обзор светодиодной лампы GU 5.3 на 12V и 220V МR16

Интернет-магазин sestek.ru прислал на обзор несколько светодиодных ламп GU 5.3 220V MR16 5W производства компании BBK. Бытовая техника производства BBK мне не нравилась, но лампочки у них оказались хорошие.

Конечно, ББК самостоятельно они ничего не разрабатывали, они взяли лучшие образцы, которые есть у китайцев. Похожие продаются на Aliexpress, цена такая же, как в России. Но на Алиэкспресс у них нет гарантии и производитель неизвестен, соответственно, ему не надо беспокоится о качестве.

Содержание

• 1. Характеристики
• 2. Цоколь GU 5.3
• 3. Светодиодные лампы gu 5.3 12v
• 4. Диммируемые светодиодные лампы gu 5.3 220v
• 5. Патрон GU 5.3
• 6. Размеры
• 7. Световой поток
• 8. Конструкция
• 9. Начинка
• 10. Потребление энергии
• 11. Нагрев
• 12. Коэффициент пульсаций света
• 13. Масса
• 14. Упаковка
• 15. Приговор

Характеристики

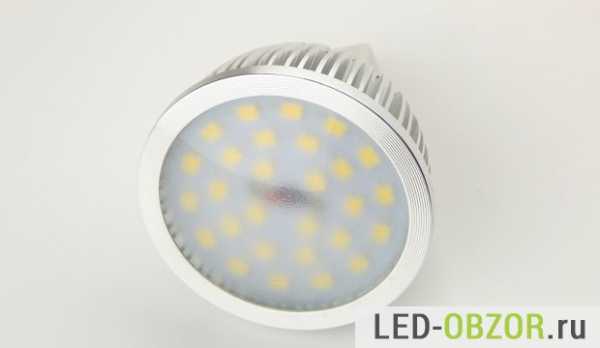

В обзоре участвует модель BBK M53F в корпусе MR16 на 220В, есть модели и на 12V, отличаются только драйвером. Точечные светодиодные светильники имеют небольшие габариты, поэтому при замене галогенки на светодиодную важно это учитывать.

	BBK M53F
Мощность	5Вт
Световой поток	420лм
Питание	220В
Коэффициент пульсаций	1%
Цветовая температура	3000К
Размеры	50х54
Цоколь	GU 5.3
Индекс цветопередачи	75+
Угол свечения	120
Материал	Алюминий
Срок службы	30,000

Цоколь GU 5.3

В обозначении цоколей используется число, обозначающее расстояние между контактными ножками. В нашем случае это 5,3 мм. Для GU4 это 4 мм.

Цоколь GU5.3

Светодиодные лампы gu 5.3 12v

Пример маркировки 220В и 12В

Основное отличие светодиодных ламп GU 5.3 на 12V от 220V это отсутствие полноценного драйвера, которые стабилизирует питание светодиодов. Чем меньше в конструкции используется комплектующих, тем надежнее получается изделие. Рабочее напряжение наносится вместе с маркировкой на корпусе.

Диммируемые светодиодные лампы gu 5.3 220v

Популярная диммируемая модель Gauss

..

Диммированные лампы имеют маркировку в инструкции или на коробке. Обычные подключать к диммеру нельзя, скорее всего они просто не будут работать или станут мигать. Если вас интересуют диммируемые светодиодные GU5.3 MR16 220V, то лучше покупать на 12V.

Особенностью лампочек на 220V будет увеличение пульсаций света при изменений яркости. Потому что регулируется напряжение в 220В, а драйвер тока пытается стабилизировать ток на светодиодах. В варианте на 12 вольт регулируется уже стабилизированное напряжение, поэтому пульсаций с частотой 100 Герц совсем не будет.

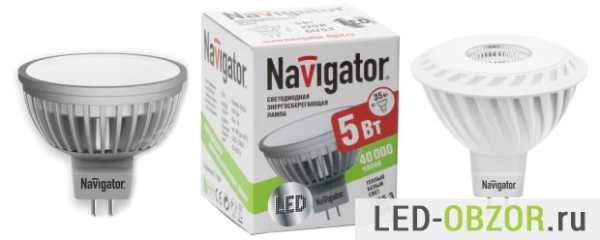

Navigator GU5.3

В России наибольшим спросом пользуются Gauss и Navigator, Гаусс и Навигатор. Из-за небольших габаритов мощность ограничена, поэтому важен каждый люмен. Чем больше система охлаждения, тем больше должна быть мощность.

Патрон GU 5.3

Мощность светодиодки в корпусе MR16 обычно не превышает 7 ватт, поэтому большой нагрузки на контакты патрона не бывает. Но если патрон низкого качества и контакты в нем плохие, то из-за неплотного прилегания они будут искрить и лампочка выйдет из-из строя.

Такое мне недавно встретилось, пожаловались на плохие BBK, которые в течение недели сгорели. Разобрал патрон GU5.3 и посмотрел на контакты, они были подгоревшие и почерневшие. Всё из-за дешевых китайских светильников, купленных на Aliexpress.

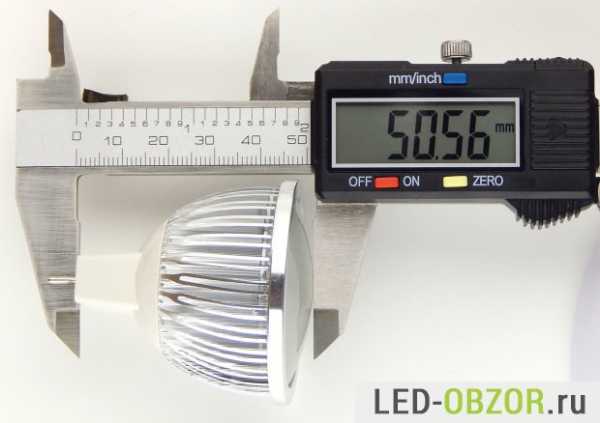

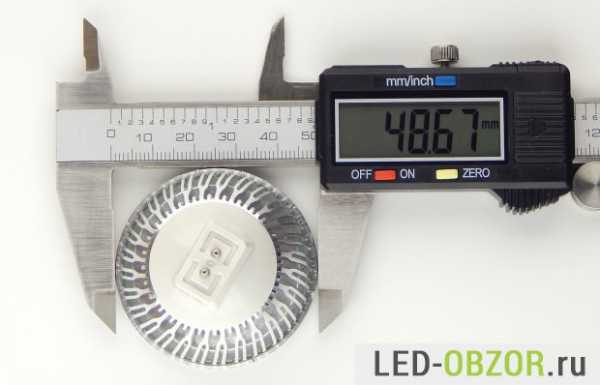

Размеры

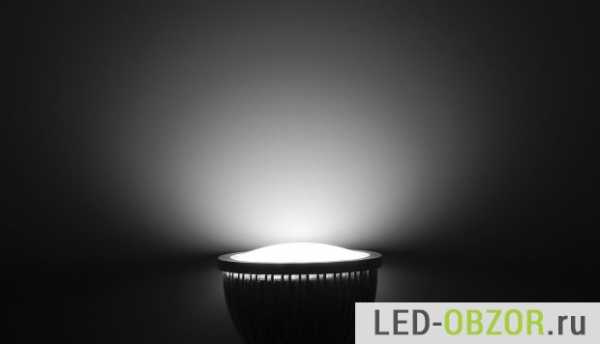

Световой поток

Холодная

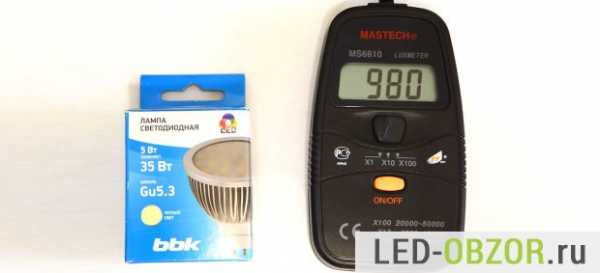

Измерим количество Люмен у образца в устройстве для измерений. Показания люксметра делим на коэффициент 2.16 и получатся Люмены.

	Холодная	Прогретая
Световой поток	453лм	411лм

Прогретая

При заявленных 420лм получилось 410лм, это отличный результат. Учитывая погрешность, соответствует значению указанному в характеристиках изделия. У половины производителей светотехники реальные характеристики обычно ниже на 10-15%. Только у Европейских брендов, например Philips Osram, параметры бывают на 100% указаны верно.

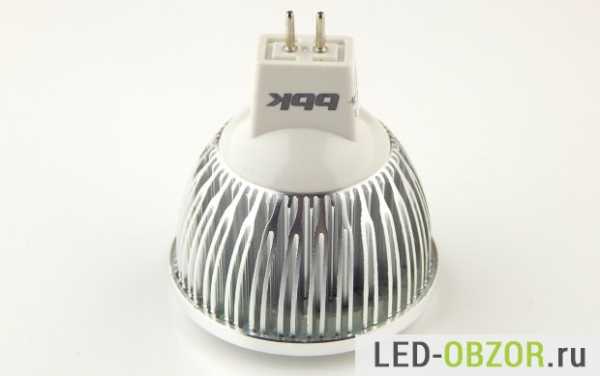

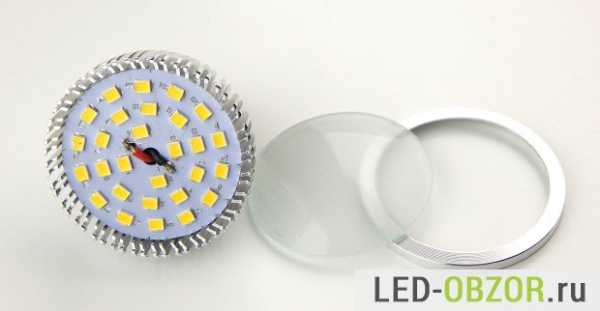

Конструкция

Это первые лампы, которые собраны на резьбовых соединениях. Конструктивно светодиодка выполнено очень хорошо, когда держишь в руках, то ощущение качественного изделия. Рассеивать фиксируется кольцом из алюминия.

1. во первых они ничем не пахнет;
2. основная часть корпуса выполнена из алюминия или силумина;
3. радиатор очень ребристый;
4. плотная сборка на резьбе;

Чтобы лампа была хорошей и долго работала, есть 2 варианта:

1. использовать хороший радиатор;
2. или хорошие светодиоды с температурой нагрева до 90°-100°.

Начинка

До начинки добраться не удалось, должен скручиваться цоколь. Но цоколь намертво вклеен в радиатор и стронуть его не получилось. Гнётся алюминий, но не откручивается. Установлены 28 светодиодов SMD 3528 по 0,2W или похожей мощности.

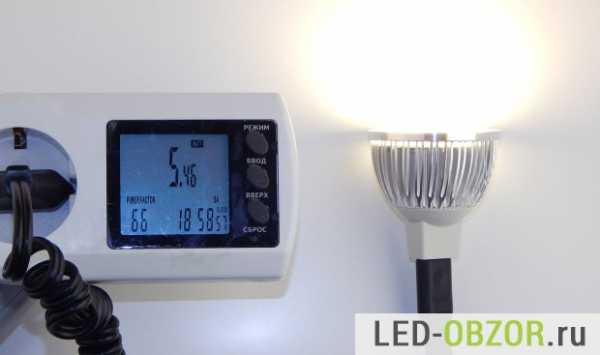

Потребление энергии

Энергопотребление оказалось выше, чем указано в параметрах. У других производителей реальная мощность оказывается на 10-15% ниже, попадались даже 30%.

Отличный результат, больше не меньше.

• мощность получилась 5,46W при обещанных 5W;
• Коэффициент мощности 66.

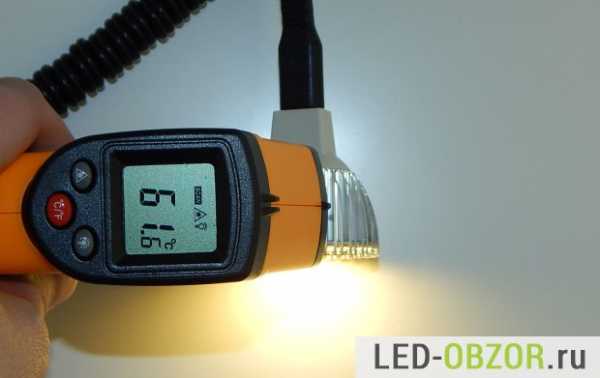

Нагрев

Температура нагрева, как и ожидалось, оказалась не высокой:

1. на корпусе 61°;
2. на светодиодах 68°.

С нагревом тоже всё отлично. У других светодиодок диоды греются до 100°-105° из-за слишком малой системы охлаждения.

Коэффициент пульсаций света

Проверим коэффициент пульсаций на частоте 100Гц прибором Radex Lupin. Поместим образец в картонную коробку с отверстием. Получили значение в 1%, с учетом погрешности это равно 0%. То есть мерцание полностью отсутствует, что говорит о хорошем блоке питание, драйвере.

На графиках вы можете спектр на частоте до 600Гц и форму колебаний этого 1%.

Масса

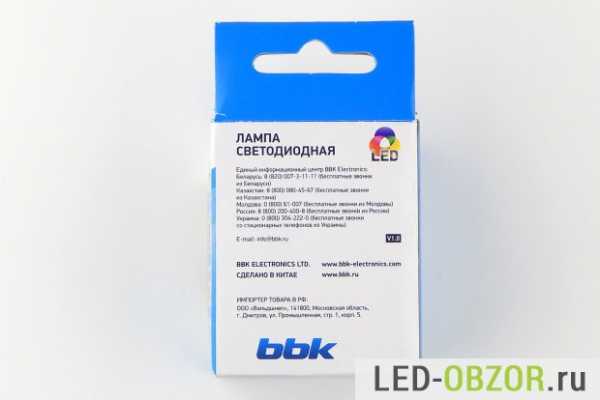

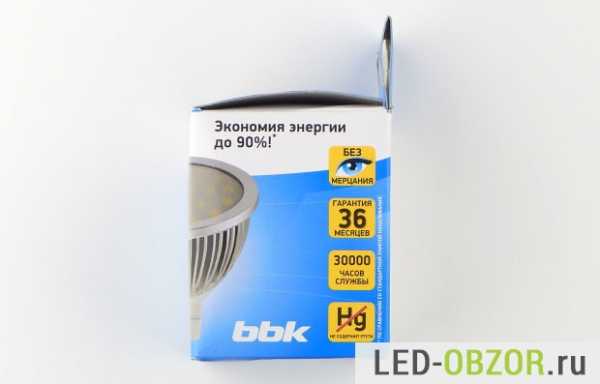

Упаковка

Приговор

Светодиодная лампа GU 5.3 ББК на 220V  в корпусе MR16 показала очень хорошие результаты. Встречаются в продаже не часто, но владелец интернет-магазинах сообщил, что за 1 год продажи BBK не было случаев обмена по гарантии. При одинаковой стоимости с конкурентами качество оказалось гораздо выше, чем у многих популярных производителей в России.

Так как на тестировании у меня были лампочки только из этой серии, то про другой модельный ряд ничего не могу сказать, могут оказаться совершенно другими. Поэтому рекомендую к покупке только эти с открытым алюминиевой системой охлаждения.

led-obzor.ru

Устройство светодиодной лампы 220 вольт

Проекты реализации систем освещения все чаще предусматривают включение LED-компонентов. Светодиодные приборы получили широкую популярность благодаря существенной экономии энергии и долговечности, хотя стоимость их все еще превышает ценники более привычных энергосберегающих и галогенных ламп. Зато у LED-техники есть немало и других преимуществ, обусловленных необычной конструкцией. Типовое устройство светодиодной лампы на 220, фото которой представлено ниже, избавлено от массивных источников излучения, что позволяет оптимизировать корпус по размерам и эксплуатационным характеристикам. В итоге достигаются и такие качества, как широкая функциональность, повышенная эргономика управления и удобство монтажа.

Диодный кристалл как основа лампы

Основу любого LED-устройства формирует один или несколько полупроводниковых элементов, которые преобразуют электричество в световое излучение. Это и есть диодные кристаллы, чаще всего выполняемые в виде миниатюрного чипа. На небольшой площадке платы размещается также оснастка для подключения питающих проводов. Впрочем, устройство светодиодной лампы на 220 В может предполагать использование разных кристаллов, отличающихся по конструкции и набору функциональных компонентов:

• DIP. Наиболее распространенный вид диода, на поверхности которого размещается линза и два проводника.
• SMD. Универсальный в применении кристалл, отличающийся скромными размерами и эффективным теплоотводом.
• «Пиранья». Диодный кристалл с четырьмя выходами для поводов. Такая конфигурация делает излучатель более эффективным и надежным в работе.
• СОВ-кристалл. В данном случае предусматривается интеграция диода в плату, благодаря чему контакты лучше защищаются от перегрева и окисления. Вместе с этим повышается интенсивность свечения.

Принципиальное устройство LED-лампы на 220 В

Кроме диодных кристаллов в основу конструкции входит цоколь, рассеиватель, радиатор и корпус. Собственно плата с LED-элементами является функциональной сердцевиной, которую обслуживают перечисленные компоненты. Что касается цоколя, то он выполняет роль несущего звена, позволяющего интегрировать лампу в патрон подходящего размера. Рассеиватель делает излучение фотонов (преобразованное из тока) более насыщенным и направленным. В более современных версиях допускается возможность изменения физических параметров подачи света, что достигается как раз благодаря коррекции параметров рассеивателя. Существенное значение в устройстве светодиодной лампы на 220 В имеет и блок радиатора. Одним из главных плюсов LED-приборов является отсутствие нагрева корпуса, что делает источник пожаробезопасным. Это свойство обеспечивается именно радиатором, который выполняет задачу теплоотвода.

Особенности устройства маломощных ламп

Начальный уровень в сегменте представлен компактными устройствами с 2-4 кристаллами. Мощность каждого излучателя варьируется от 2 до 5 Вт. В отличие от полноформатных моделей такие лампы характеризуются наличием пластикового корпуса (в обычных конструкциях применяются стеклянные крышки), скромной длиной порядка 15 см в среднем и массой в 50-70 гр. При этом устройство маломощных светодиодных ламп на 220 В тоже предусматривает наличие радиаторных блоков. Это могут быть массивные металлические модули, задача которых сводится к предохранению пластикового корпуса от перегрева и плавления. В данном случае требования к теплоотводу гораздо жестче, поэтому размер радиатора зачастую больше, чем в мощных LED-лампах. Что касается качества излучения, то пользователи отмечают приглушенность света, больше тяготеющего к ярко-белому и холодному спектрам.

Формы ламп и цоколи

Особенно в выборе нестандартных конструкций важно заранее просчитывать возможность совмещения лампы со светильником в виде люстры, бра, торшера и т. д. К самым популярным форм-факторам можно отнести следующие:

• LED-груша. Стандартное исполнение, которое напоминает классические лампы накаливания. Для таких моделей подбираются цоколи типа Е27.
• Свечная форма. Как раз на этом корпусе базируется устройство маломощных светодиодных ламп на 220 вольт, включающее цоколи E14 и E27. Подобные конструкции часто используются в настенных светильниках и небольших люстрах.
• Трубчатая форма. Это уже нестандартный вариант лампы, маркируемый обозначениями Т3, Т4, Т20 и др. Однако внешнее сходство с люминесцентными лампами никак не переходит на внутреннюю начинку и тем более на рабочие качества.
• Шарообразные модели. Для таких устройств применяются цоколи G45, G60 и G80, которые можно интегрировать в разные виды светильников как открытой, так и закрытой формы.

Устройство управляющего драйвера

Данный компонент применяется не всегда, но именно 220-вольтные модели являются целевыми приборами. Для них обычно используют устройства с микросхемой HV9910, которые могут питаться от сети с напряжением от 8 до 450 В. Сама по себе микросхема выступает в качестве импульсного источника, выравнивающего ток. Если же планируется использовать переменный ток для энергообеспечения, то устройство драйвера светодиодной лампы на 220 В должно будет предусматривать и наличие выпрямителя – например, типа моста. В распространенных конфигурациях такого типа драйвер HV9910 работает также в комбинации с внешними транзисторами.

Особенности конструкций типа «Армстронг»

Коммерческое использование приборов освещения предъявляет высокие требования к несущим конструкциям, в которые интегрируются лампы. Связано это и с необходимостью повышения защитных качеств, и с технической оптимизацией процесса установки. На данный момент такие задачи решаются платформами типа «Армстронг», представляющими собой потолочную конструкцию, рассчитанную на несколько мощных источников излучения. В отличие от стандартных моделей, устройство светодиодной лампы на 220 В для конструкции «Армстронг» имеет следующие характеристики:

• Закупоривание лампы в пластиковый монолитный корпус.
• Использование технологически примитивных драйверов (в целях удешевления конструкции) или же их полное отсутствие.
• Применение одного радиатора на несколько ламп.
• Типовой дизайн несущей платформы, предполагающий обеспечение стандартными цоколями.

Система управления лампой

Современные LED-приборы оснащаются диммерами, посредством которых можно регулировать рабочие параметры лампы. В частности, пользователь может устанавливать параметры яркости. Некоторые версии предусматривают и элементы программирования. С помощью встроенного таймера устанавливается время, режимы свечения и рабочие сеансы с конкретными характеристиками свечения. Типовое устройство светодиодной лампы на 220 В с диммером включает и стабилизатор. Дело в том, что яркость регулируется посредством обрезки напряжения и для надежности выполнения этой процедуры требуется стабилизирующий компонент. Также для обеспечения безопасности в условиях максимальной мощности часто используют предохранительный блок, в спектр функций которого входит автоматическое отключение прибора или его перевод на сбалансированный режим работы.

Как самостоятельно сделать LED-лампу?

Простейшая техника изготовления данного прибора – на базе сгоревшей или ненужной люминесцентной лампы. Необходимо разобрать ее конструкцию, изъяв цоколь с отражателем. В этих частях располагаются наиболее важные элементы с точки зрения устройства светодиодной лампы на 220 В. Своими руками разбирается вся электрическая схема, в процессе чего следует уже из отражателя извлечь предохранитель, а также диодный кристалл. Собственно, на готовой светотехнической оснастке и будет базироваться новая лампа, начинку которой можно скомпоновать посредством электролита. Но перед этим следует добавить в конфигурацию конденсаторный блок, способный выдерживать минимум 450 В, а лучше – 630 В. А если не хватит светодиодов, их можно взять из LED-ленты. Главное – выбирать компоненты соответствующей мощности. Сборка конструкции осуществляется посредством суперклея или компаунда с подходящими характеристиками.

Монтаж лампы

Подход к установке будет зависеть от конструкции светильника. Самыми сложными в плане монтажа считаются потолочные конструкции, в ниши которых интегрируется лампа. Это точечные высокомощные приборы, которые в дальнейшем работают без плафонов. То есть на поверхности натяжной или подвесной установки остается едва заметная часть оптического излучателя. Для удобства монтажа устройство светодиодной лампы на 220 вольт такого типа предусматривает фиксирующие кольца и зажимы. С помощью данной фурнитуры осуществляется крепеж корпуса в подпотолочную нишу. Но перед этим к точке размещения со стороны каркаса должна быть подведена электрическая линия с патроном, в который будет прикручен цоколь лампы. Далее в проделанное отверстие подвесного или натяжного полотна погружается и замыкается крепежная оснастка с лампой.

Советы по ремонту

Техническое обслуживание минимизирует риски капитального ремонта светильника с заменой диодов. Отодвинуть по времени этот момент можно в случае регулярной чистки прибора и обновления расходных элементов. Если же в процессе работы устройства наблюдается недостаточная яркость, это признак выхода из строя отдельного кристалла или целой группы. Характер неисправности как раз и определяется устройством светодиодной лампы на 220 В. Как ремонтировать приборы, в которых наблюдаются подобные неполадки? В первую очередь нужно провести диагностику и выявить конкретные участки неисправности. Безвозвратно испорченные диоды, как правило, имеют на поверхности черные точки. Их следует демонтировать, зачистить место и установить новые кристаллы. Проблема будет заключаться в том, что спектр излучения у диодов может отличаться даже при номинально сходных параметрах, поэтому возникают сложности с подбором оптимально соответствующего излучателя.

Заключение

Использование LED-ламп себя оправдывает и в промышленной сфере, и в быту. Если на заре появления данной технологии на первый план выходили ее преимущества в виде экономии энергии и высокого эксплуатационного ресурса, то сегодня все больше ценятся возможности управления. Впрочем, возникают и новые проблемы, также обусловленные многокомпонентным устройством светодиодной лампы на 220 В. Ремонт в случае серьезных поломок предполагает необходимость полного разбора изделия и последующего выполнения перепайки проводников. По крайней мере, это касается операций по замене диодов. Также в систему входят драйверы, контроллеры и предохранители. Данная электротехническая фурнитура тоже нередко выходит из строя. Но и эти недостатки можно минимизировать, используя не дешевые китайские LED-компоненты, а продукцию от компаний уровня Osram или Philips.

fb.ru
