При выборе светильников для потолка все больше людей обращает внимание не на традиционные осветители, а на современные модели, в которых для освещения используются светодиоды. Такой светодиодный потолочный светильник может давать как рассеянный, так и точечный свет, что очень удобно в некоторых случаях.

Основные отличия и преимущества светодиодов

Главный свет, организованный при помощи обычных светодиодных ламп, мало чем будет отличаться от стандартного. Главное правильно подобрать мощность осветителя и оттенок светового потока. Соответственно и по внешнему виду, такие лампы не слишком отличаются от обычных.

Совершенно другое дело – точечное освещение. Здесь все совершенно по другому. Небольшие габаритные размеры самих светодиодов, которые являются источником света, позволили сделать такие светильники очень небольшими и удобными в установке. Для них не потребуется большого запотолочного пространства в случае с подвесными потолками и не нужно подводить отдельную линию проводки, так как потребление электроэнергии у них достаточно низкое.

Помимо низкого потребления энергии, светодиоды и тепла выделяют существенно меньше, чем стандартные или галогеновые лампы. Это позволяет использовать подобные лампы в натяжных покрытиях, особенно чувствительных к повышенным температурам.

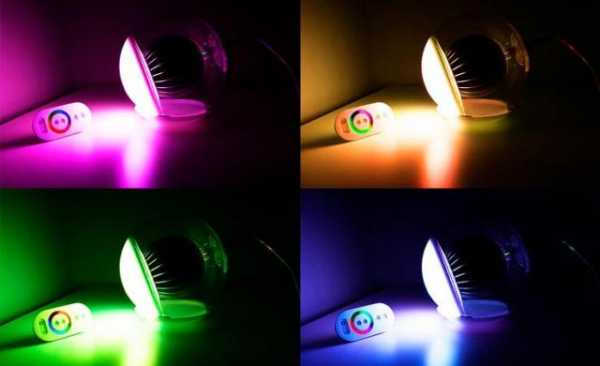

Некоторые модели таких светильников позволяют изменять цвет свечения. Стоят подобные модели достаточно дорого, но, приобретая подобный светильник можно менять освещение в помещении по своему усмотрению.

Регулировка интенсивности освещения тоже доступна при использовании некоторых моделей. А это, в свою очередь, уже позволяет существенно повысить комфортность нахождения в комнате. Если глаза устали за время рабочего дня, то, придя домой, можно отрегулировать интенсивность освещения на такой уровень, который не будет слишком раздражать уставшие глаза.

Распределив множество светильников по комнате, можно создать оптимальную световую картину. Для их работы не нужна сложная проводка, а значит – можно установить их столько, сколько требуется для полного освещения комнаты. Темных углов больше не останется. Главное – правильно распределить осветители по площади потолка.

Суммируя все вышеназванные преимущества, можно сказать, что подобные приборы для организации освещения имеют множество достаточно серьезных преимуществ перед стандартными типами ламп. Основными, на которые стоит обратит внимание, будут следующие нюансы:

• Экономия электроэнергии, по сравнению с обычными лампами, будет составлять до 90 %
• Ресурс службы будет гораздо больше и достигает 50000 часов постоянного свечения
• Светодиоды не выделяют ультрафиолетового свечения, которое в некоторых ситуациях может составлять проблему
• Простота установки позволит смонтировать подобные устройства любому человеку, даже не имеющему значительного опыта в электромонтажных работах
• Есть модели с поворотными корпусами или рефлекторами, световой поток в которых, можно направлять в нужную сторону

Типы светильников

Все светодиодные осветительные приборы можно разделит на две довольно большие группы:

• Накладные
• Встраиваемые

В чем состоит их отличие – понятно из названия. Одни модели необходимо устанавливать непосредственно на плоскости, а вторые встраиваются в имеющуюся поверхность.

Накладные точечные светодиодные потолочные светильники можно установить на любом потолке, хоть подвесном, хоть на обычном. Со встраиваемыми моделями такой номер уже не пройдет. Для их монтажа необходимо пространство, в котором скроется встраиваемая часть. Поэтому, встраиваемые светодиодные осветительные приборы предназначены для подвесных потолков.

Накладные модели могут иметь как монолитный корпус, так и оснащаться поворотными частями. Это очень удобно при организации подсветки стен или картин. Расположив сам осветитель на потолочной поверхности, можно направить световой поток на конкретное место.

Подобные осветительные приборы удобно использовать в тех случаях, когда нет возможности применить встроенное освещение. Такие осветители всегда имеют красиво оформленный корпус, а их внешний вид можно подобрать из десятков представленных в магазинах моделей.

Встраиваемые потолочные светодиодные точечные светильники тоже могут иметь поворачивающиеся рефлекторы. Возможности регулировать направление светового потока у таких осветительных приборов несколько более скромные, чем у накладных разновидностей. Однако, эту возможность все же можно очень эффективно использовать.

Относительно плоскости потолка, такие осветители могут быть как скрытой установки, так и с наружной частью. Скрытые светильники снаружи практически не видны, только если смотреть на них непосредственно снизу. Это дает возможность получить интересные декоративные световые эффекты.

Особенно красивый эффект достигается тогда, когда светом выделяется какой-то конкретный участок на полу или стене, а самого источника света при этом не видно, так как он скрыт в плоскости потолка и вообще, может находиться в стороне от выделенного светом участка.

Приборы с выступающей наружной частью, могут быть не только устройством освещения, но, еще и стать частью декоративного оформления комнаты. Для этого, производители выпускают множество разнообразных модификаций с различным оформлением внешней части устройства.

Такое количество самых разных положительных характеристик, вкупе с огромным разнообразием моделей создает только одну существенную проблему – очень сложно выбрать что-то одно. Хочется приобрести и установить сразу все.

wikipotolok.com

особенности поворотных осветительных приборов, размеры, фото, видео

Продумывая дизайн интерьера будущей гостиной, детской, кухни, ванны или любого другого помещения, особое внимание нужно уделить не только выбору натяжного или гипсокартонного потолка, но и освещению. Именно свет поможет подчеркнуть стиль интерьера, выделить некоторые его детали, или даже удобно поделить помещение на функциональные зоны. К тому же, без грамотного освещения даже самый изысканный потолок не будет выглядеть эффектно.

Поэтому тема этой статьи – встроенные светильники, которые так популярны на сегодняшний день. Что они собой представляют и каких видов бывают? Какие достоинства у них можно отметить? Когда их применение будет рациональным, а когда – нет? Давайте попробуем разобраться.

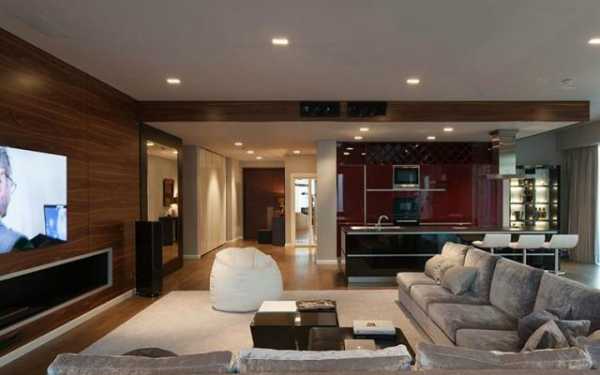

Лаконичный интерьер с хорошо продуманной системой освещения

Виды встраиваемых светильников

В настоящее время магазины переполнены всевозможными встраиваемыми осветительными приборами, и незнающему человеку, ослепленному таким богатым ассортиментом, порой очень сложно сделать правильный выбор. Поэтому сейчас мы рассмотрим основные виды встраиваемых светильников, чтобы вы имели об этом небольшое представление.

Точечные светильники

Встраиваемые светильники – сегодня это незаменимый элемент интерьера. Состоят они, как правило, из отражателя, лампочки и оплетки, в которой и находится эта лампочка.

Оплетку можно поделить на две части: функциональную и декоративную.

• Первая часть крепит светильник к потолку и остается невидимой после монтажа.
• А вторая, видимая часть, служит украшением. Она может быть выполнена из металла, керамики, камня, пластмасса, дерева и любого другого практичного материала.
  Кроме того, видимую часть иногда декорируют различными украшениями, которые либо вмонтированы в нее, либо просто свисают по периметру.

Точечные встраиваемые светильники  имеют весьма внушительный дизайнерский и функциональный потенциал: их можно использовать как в качестве основного освещения, так и для подсветки предметов экстерьера и интерьера.

Такие осветительные приборы легко гармонируют с одиночными люстрами, настенными бра и напольными торшерами, а также превосходно смотрятся сами по себе. Помимо эстетических качеств, здесь можно выделить ударопрочность и износостойкость, которые достигнуты благодаря использованию качественных современных материалов.

Точечный светильник с декоративной отделкой

Точечный светильник с декоративной отделкой 2

Совет!

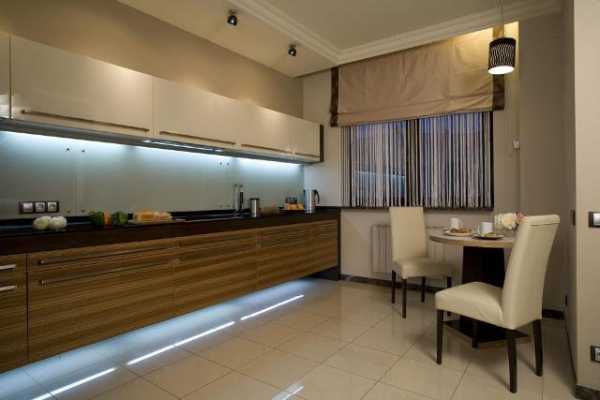

Небольшие размеры точечных светильников позволяют встраивать их даже в мебель.
Поэтому если вы заказали красивый кухонный гарнитур, или платяной шкаф, то обязательно подумайте о встроенной подсветке.
К примеру, можно подсветить поверхность стола, на котором вы готовите пищу.

Или же установить пару точек (так иногда называют данный вид светильников) в шкаф – настоящее украшение мебели и очень удобно в функциональном плане.

Встраиваемые потолочные светильники точечные также можно разделить на подвиды по следующим критериям:

1. По расположению лампы.
   Точки могут быть как наружные, так и скрытые:

   • Первые освещают довольно большую площадь, а значительная часть тепла от них рассеивается ниже потолка.

Обратите внимание!
Когда нужно сделать направленный свет – наружные точки не самый лучший выбор.

Красивая линия из наружных точек

• • Скрытые точки не выступают за поверхность потолка, что с эстетической стороны является большим плюсом. Но в силу своего расположения такой светильник дает узкий световой поток, а большая часть тепла, исходящего от него, остается выше поверхности потолка.
    И если количество скрытых точек будет большое, может получиться сильный нагрев, что нежелательно для потолков из гипсокартона и натяжных полотен. Избежать этого можно, если использовать энергосберегающие лампы или светодиодные.
    Зато скрытые точки могут быть с зафиксированным положением лампы или же поворотные, с возможностью изменять положение лампы. Например, встраиваемый светильник с фиксированной лампой будет светить строго вниз, и направление его светового потолка нельзя изменить.
    Применять светильники такого типа будет рационально для создания равномерной подсветки помещения в целом. А если нужно ярко осветить какую-то конкретную зону или сделать акцент на какой-либо детали интерьера, то целесообразным будет использование точечных светильников для подвесного потолка с возможность регулировать положение лампы, что позволит навести на одну область сразу несколько потоков света.

Скрытый точечный светильник

Поворотный точечный светильник

2. По способу крепления к потолку.
   Точечный светильник может вставляться в поверхность потолка и держаться только за нее, а может быть установлен на специальную платформу:
   • В гипсокартонных или натяжных потолках вырезается небольшая окружность, затем туда заводятся подпружиненные усики точечного светильника, которые прижимают его.
   • Во втором случае платформа монтируется предварительно, потом к ней приклеивается армирующее кольцо, вырезается отверстие по его внутреннему краю, а затем крепится сам светильник.

Светодиодные встраиваемые светильники

Светодиодные встроенные светильники являются, пожалуй, самыми популярными сегодня и широко применяются для подсветки офисов, коридоров, ванных комнат, витрин, натяжных и гипсокартонных потолков. Также светодиодные светильники часто используют в мебельном производстве – ими подсвечивают зеркала, кухонные гарнитуры, полки.

Популярность светодиодных встроенных светильников объясняется их безупречными свойствами:

• Очень низкое потребление энергии – внушительная экономия до 80%! Благодаря этому, светодиодный встраиваемый светильник способен прослужить минимум 12 лет.
• Отсутствуют стеклянные элементы, вольфрамовые нити и другие составляющие, которые подвержены износу.
• Высокая пожаробезопасность, что позволяет встраивать эти светильники даже в места с плохой вентиляцией, в деревянные и пластиковые поверхности, не опасаясь их оплавления или возгорания. Также они совершенно безопасны в плане выделения вредных веществ во время функционирования или разрушения.
• Низкое тепловыделение – светодиодные светильники можно монтировать в гипсокартонный или натяжной потолок с минимальным расстоянием до перекрытия и не опасаться перегрева.
• Данный вид светильников излучает естественный, ровный, рассеивающийся свет без мерцания, поэтому об усталости глаз можно забыть.
• Светодиодные светильники включаются моментально, без паузы на разогрев
• Возможность подобрать цветовую температуру освещения: теплый или холодный белый, нейтральный, в тон цветовой гаммы интерьера.
• Плюс ко всему, такое освещение не привлекает насекомых.

Кстати, светодиодные светильники бывают самыми различными по форме и области применения, как вы можете видеть это на картинках:

Светодиодные светильники ЖКХ, которыми чаще всего освещаются лестничные площадки, подъезды, подземные пешеходные переходы и так далее

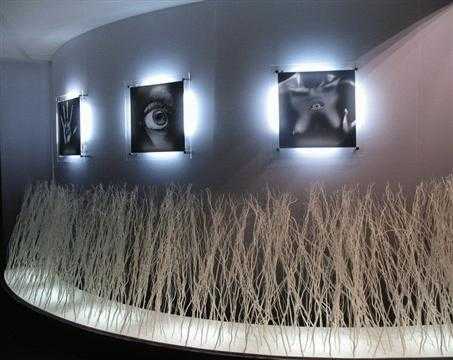

Светодиодная подсветка для картин

Светодиодная подсветка картин

Трековые светодиодные светильники

Модульные подвесные светодиодные светильники

Линейные

Точечный светодиодный светильник фиксированный

Точечный светодиодный светильник поворотный

Светильники квадратной и круглой формы: поворотные и фиксированные

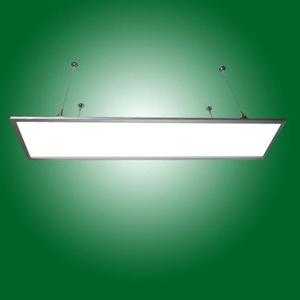

Светодиодные панели

Светодиодные нити, позволяющие создавать потрясающие эффекты на гипсокартонных и натяжных потолках

Завораживающе звездное небо из светодиодных светильников

И все это благодаря светодиодным светильникам

Галогенные потолочные светильники

Интерьер с использованием галогенных встраиваемых светильников

Сегодня это весьма актуальный источник света. Галогенные встраиваемые светильники могут применяться для самых разных целей и подходят как для частичного, так и для общего освещения: они прекрасно подсветят картины, зеркала, зоны отдыха и так далее. Их форма также может быть различной – от привычной круглой, до квадратной и ромбовидной со всевозможными декоративными элементами.

Давайте рассмотрим основные преимущества светильников с галогенными лампами:

• Их яркость при таком же энергопотреблении, как и у обычных ламп накаливания – в 2 раза выше.
• Галогенные осветительные приборы дают особый свет, наиболее приближенный к дневному свету.
• При включении моментально загораются на полную мощность и яркость.
• Лампы, которые стоят в галогенных потолочных светильниках, делаются из кварцевого стекла, обладающего высокой устойчивостью к химическому воздействию и высоким температурам.
• Галогенные светильники долговечны, не смотря на довольно таки низкую стоимость.
• Широкий выбор форм и расцветок.

Совет!
Выбирая галогенный светильник для потолка, помните о его сильном нагреве: лучше, если каркас и декоративные фланцы светильника были сделаны из металла, плафон, рассеиватель и украшения – из стекла, а патрон – из керамики.

Галогенный светильник

Еще одна разновидность галогенных светильников

Важно знать!
Использование галогенных встраиваемых светильников подразумевает еще одно ограничение: такой лампочки нельзя касаться голыми руками.
Дело в том, что на коже человека постоянно имеется некоторое количество жира, и если он попадет на нагретое до высоких температур кварцевое стекло (из него делаются лампы для галогенных светильников), то помимо ожога может также спровоцировать разрушение лампы.
Поэтому при необходимости лучше использовать перчатки или брать за цоколь.

Растровые потолочные светильники

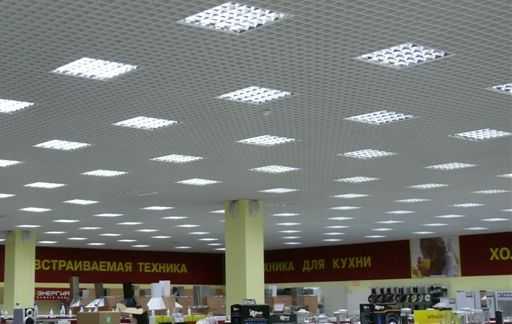

Растровые встраиваемые светильники в магазине

Об этом виде светильников мы не будем много говорить, так как в основном они используются в офисах и других общественных помещениях, где необходимо обеспечить удобное светораспределение и убрать прямой свет ламп в пределах определенного защитного угла.

Растровые встроенные светильники встроенные представляют собой квадратные, иногда круглые плоские коробки, которые легко монтируются на гипсокартонные и натяжные потолки. После монтажа корпус светильника прячется между базовым и гипсокартонным/натяжным потолком. Видимой остается его лицевая часть, которая состоит из рассеивателя и отражателя.

Последние могут быть разной конструкции и формы: линейные, параболические, бипараболические. И последнее, что хотелось бы сказать по поводу растровых встраиваемых светильников это то, что в них вставляются люминесцентные трубковидные лампы небольших размеров.

В заключение

Встроенные потолочные светильники – это современный способ освещения, который дает возможность играть со светом и создавать потрясающие эффекты!



Такие светильники практичные, красивые и занимают мало мест – все эти свойства позволяют использовать их в любом помещении, в любом количестве, любых моделей для решения самых сложных задач освещения. И не смотря на то, что большинство встраиваемых в потолок светильников выпускаются в стиле минимализм, модели для ретро или классического интерьера также можно подобрать.

Сделав выбор в пользу встраиваемых осветительных приборов, вы открываете перед собой возможность необычно обыграть обстановку и создать по-настоящему оригинальный дизайн интерьера!

potolokspec.ru

Обзор встраиваемого светодиодного светильника LY-115 для натяжных потолков

Продолжаем подробные обзоры 6 моделей встраиваемых точечных светодиодных светильников для натяжного и подвесного потолка, которые предоставила компания Альфа-свет, ledoptom.com Предварительный обзор показал, что они приличного качества, комплектующие хорошие, только сборка с небольшими проблемками, не влияющими на функционирование. Главное получается хорошее сочетание цены и качества.
Обзор получился на 65 фото, страница длинная и тяжелая.

Содержание

• 1. Параметры LY-115
• 2. Разбор изделия
• 3. Подсветка
• 4. Энергопотребление
• 5. Драйвер, блок питания
• 6. Нагрев
• 7. Измеряем яркость
• 8. Внешний вид
• 9. Масса
• 10. Итоги

Параметры LY-115

Диодный светильник для дома LY-115 представлен в двух вариантах, с синей и зеленой подсветкой, у меня оказалась зеленая. Первое что бросается в глаза, выглядит симпатично, а не просто круг с матовым пластиком. В нём удачно сочетаются:

1. прозрачное оргстекло и зеркало по краям;
2. белый корпус из сплава;
3. матовый рассеиватель в центре;
4. края в этой модели подсвечиваются зеленым цветом, не знаю как показать оттенок, камерой не смог передать цвет. Он насыщенный, а не унылый. Конечно сочетаться будет не с любым интерьером, особенно если есть синий или голубой цвет.

Параметр	LY-115G
Яркость, Лм	1200
Заявленная мощность, Вт	15W + 3W
Измеренная мощность	8,2W+2,8W
Количество диодов	40
Форма	круг
Размеры, мм.	160×23

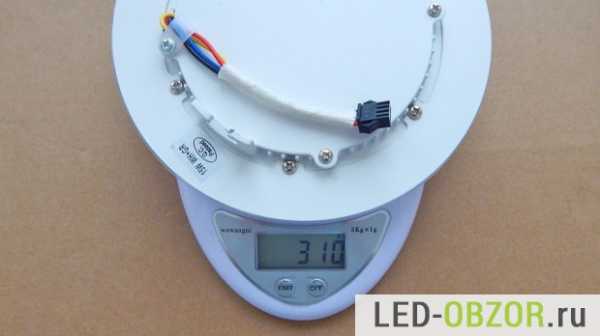

Масса	310 грамм, без драйвера
Степень защиты	IP43
Цветовая температура	6000K
Цена опт	702р.
Цена розница	1302р.
Особенности	подсветка, светло-зеленая или синяя

Разбор изделия

Стекла под крышкой придавлены кругляшком из пенорезины

Основа корпуса литая с небольшими ребрами, остальные элементы стальные и крепятся на болтах. Это расширяет возможности светодиодного светильника для потолка. Есть несколько способов модернизации за пару минут:

• если вам не нужен матовый рассеиватель, который снижает яркость и меняет внешний вид, то его можно убрать;
• зеркальная часть по краям тоже убирается, получается классический вид;
• если вам нужна максимальная яркость, например в коридоре или кладовке, то все стекла можно убрать и вместо подсветки подключить дополнительные светодиоды.

Из-за моей склонности к изобретательству, всегда хочется что-нибудь переделать или доработать.

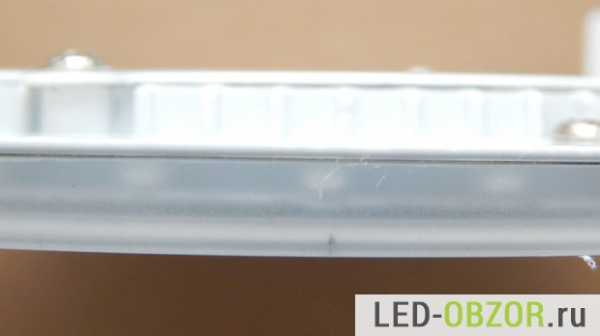

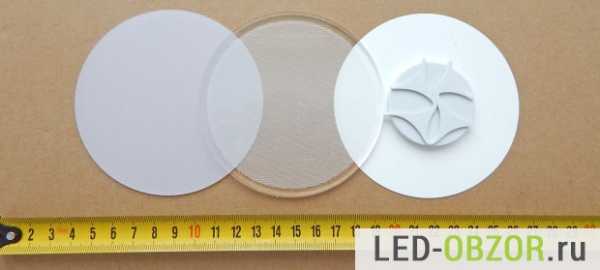

Рассеивающая  часть состоит из 3 элементов, сложенных бутербродом:

1. тонкий белый пластик сверху отражает;
2. прозрачное оргстекло на 4мм. проводит внутри себя свет;
3. матовая пластина толщиной 1мм. светится равномерно по всей площади.

Таким образом дизайн можно легко менять и вписать в новый интерьер после того, как сделали ремонт.

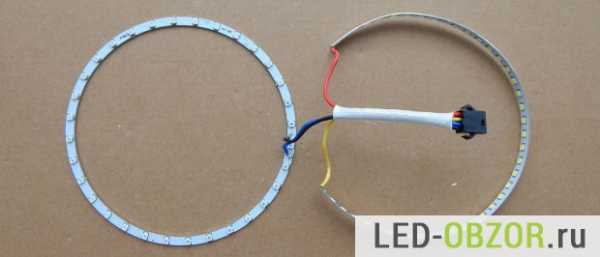

Основной режим работы обеспечивают 60 светодиодов SMD 2835 расположенных на алюминиевой линейке. В идеале светодиодная линейка должна плотно прилегать к корпусу для хорошего отвода тепла. В нашем случае на основание  линейки нанесен  состав, типа самоклейки, для приклеивания. Но чтобы круг плотно прилегал, его необходимо идеально согнуть, а сделать это практически невозможно.Несмотря на то, что есть клеящий состав, алюминиевая полоска не прилегает плотно к корпусу, только местами.

Но в обзоре другой модели было также неплотно, но этого хватало чтобы LED диоды не перегревались в закрытом  виде. На открытом воздухе они грелись гораздо сильнее, чем внутри.

Подсветка

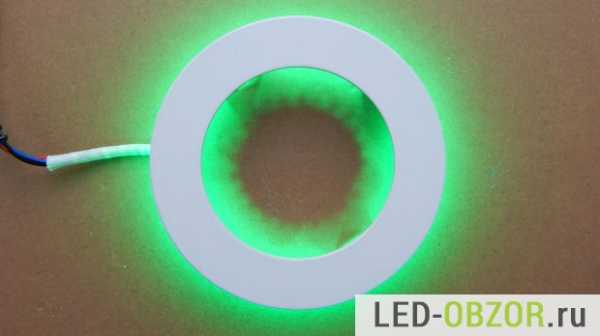

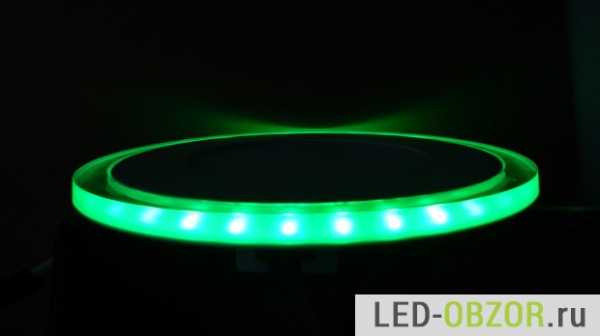

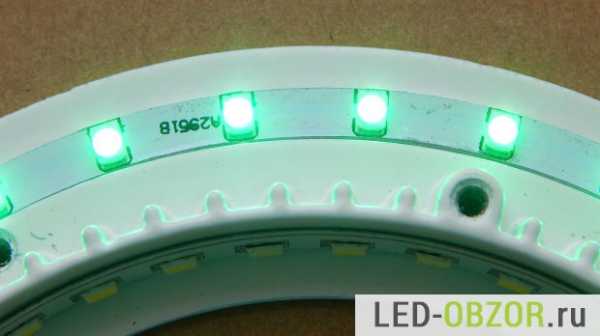

Подсветка реализована на обычных SMD 3528 в количестве 32 штуки, расположенных на миллиметровом алюминиевом кольце. Основание кольца самоклейное, можно прилепить и отодрать если приложить усилия, но держится плотно. «Зелёнка» проходит через оргстекло толщиной 6 мм и выходит с торца.

Измерения показали  30лм, в темноте светится ненавязчиво в виде двух кругов.

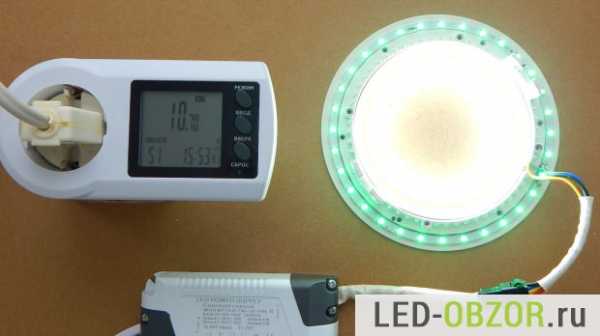

Энергопотребление

..

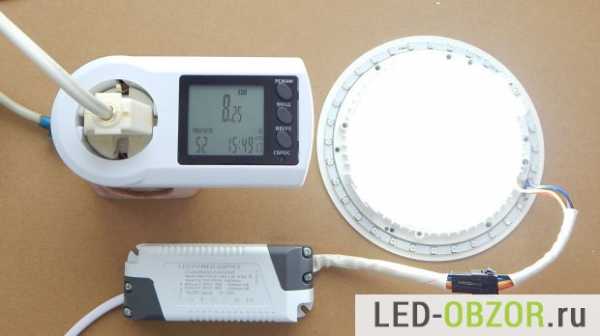

Энергопотребление основного света на 40шт.  SMD 2835 составляет 8.25W, а на самой светодиодной линейке указано что 8W.  Номинальная мощность СМД 2835 составляет 0,2Вт, получаем, что все в норме, 40 штук потребляют 8Вт. Маркировка заводская и не предназначена для покупателя, ей вполне можно доверять. Диоды не китайский хлам с дохлым кристаллом на 6 Люмен, а полноценные, как минимум качества не ниже среднего.

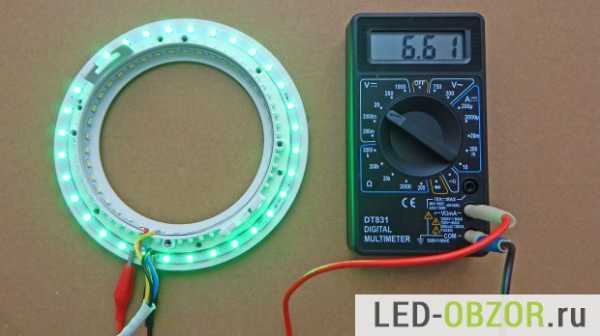

Измерив силу тока и напряжение на 40шт. 2835, получаем 24В * 0,26А = 6,25W это энергопотребление без драйвера. Это поменьше, чем номинальные 8W и может быть обусловлено использованием питания от другого изделия или для снижения нагрева.
Сам блок питания потребляет 8,25W — 6,25W = 2W. Обычно это значение бывает 1-2 Вт.

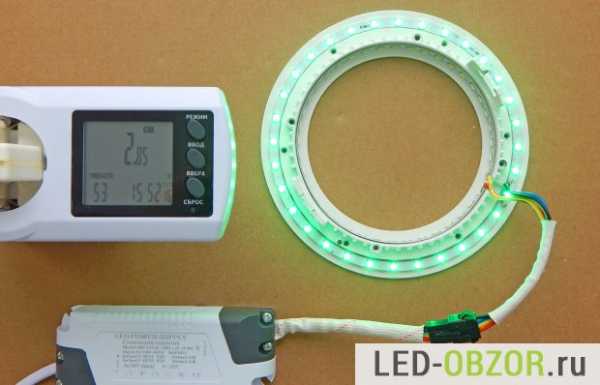

Энергопотребление зеленой подсветки вместе с драйвером составило 2,85W. Мощность диодов без источника тока 1,85W. Из 2,85W — 1,85W = 1W идет на нагрев источника питания.

По характеристикам  SMD 3528 в номинале на 0.06W, умножаем на 32шт., получается 1,9W. Никаких отклонений нет, это соответствует использованию полноценных фирменных светодиодов. Китайские бюджетные СМД3528 слабее и гораздо хуже, особенно такие встречаются на Aliexpress. На Алиэкспресс китайцу главное продать, а то что он будет в два раза хуже, чем в описании, и проработает не долго уже неважно, ведь гарантии у вас нет.

Полная мощность получилась 10,7Вт. Вычитаем 3W на драйвера, останется 7,7Вт чисто на светодиоды, которых всего 72шт.

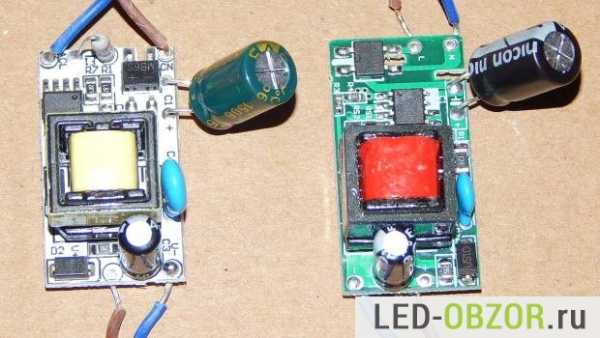

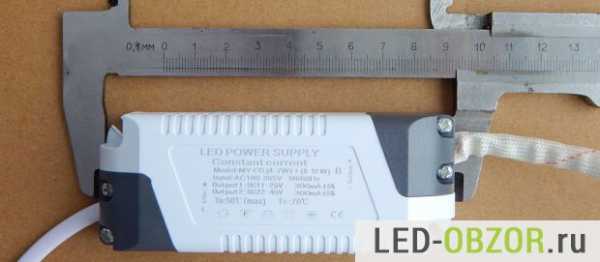

Драйвер, блок питания

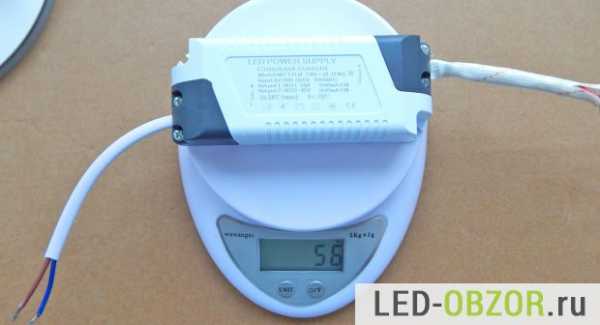

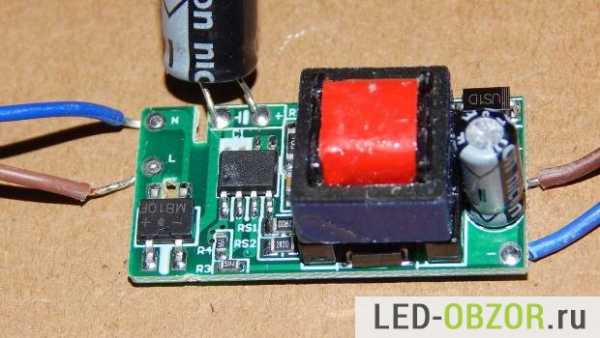

Источник тока для питания светодиодов называется драйвер. У этого светильника он высокого качества, по корпусу видно что сделан добротно, никаких щелей или косяков сборки. Внутри находятся два драйвера, собранных на одной плате, отдельно для основного  и отдельно для дополнительного зеленого. Такой же блок , но с более высоким током используется в потолочных светодиодных светильниках Армстронг от компании Сибертек, которые недавно получил для обзора и тестирования. Такой Armstrong стоит от 3500 руб за штуку и относится к классу высококачественных. Естественно, на дорогое изделие не будут ставить бюджетный блок питания.

Характеристики:

1. мощность 4-7W и 8-12W;
2. входное напряжение 100-265В;
3. параметры выхода №1, напряжение 11-25В, сила тока 300мА;
4. параметры выхода №2, напряжение 22-45В, сила тока 300мА;

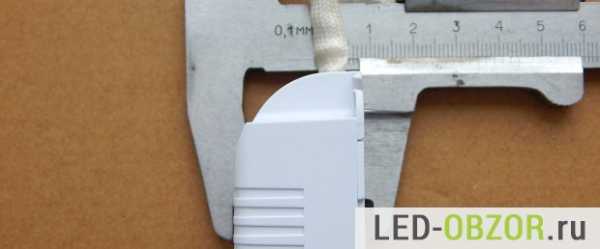

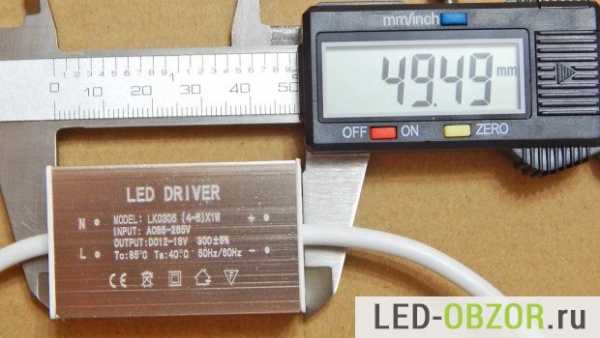

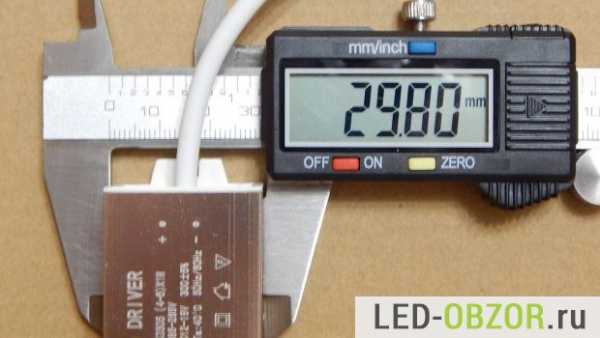

5. размеры, длина 111мм., толщина 25мм., ширина 41мм.;
6. температура нагрева до 50°;
7. окружающая среда до 70°.

Провода реально толстые, могли прилично сэкономить, но не стали. Они выдержат ток в 20 раз больше, чем надо. Проводники хороши изолированы и защищены просиликоненой трубкой. Концы на 220В облудили, чтоб на распушились, то есть пропаяны.

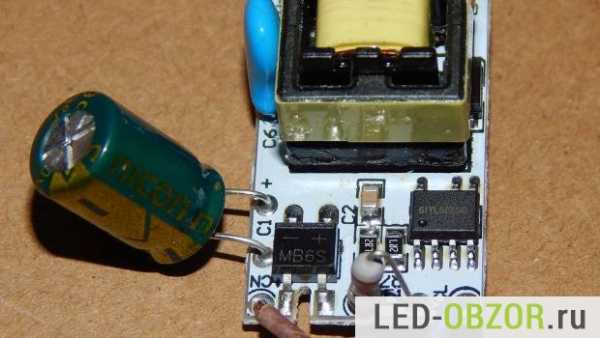

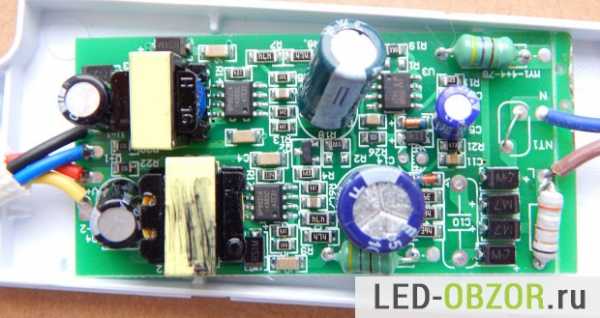

Плата выполнена по двусторонней технологии, дорожки есть с обеих сторон, между собой соединяются металлизированный отверстиями.Пайка и монтаж на высоком уровне, всё ровно и чисто. Емкости конденсаторов установлены больше чем требуется по схеме типового включения. На выходе по 100 мкФ, по входу 3,3 мкФ и 6,8мкФ. Типовое подключение используется в дешёвой версии, а в этом варианте количество радиоэлементов больше в 2 раза.  В качестве основы выступает микросхема BP9021a для каждого выхода.

Особое внимание заслуживает система переключения рабочих режимов . Она реализована по триггерной схеме на микросхеме TC2608. Проще говоря, в обычном светильнике для управления основным светом и подсветкой требуется 3 провода. Если у вас стояло  освещение с использованием двух проводов и вам захотелось его сделать с декоративной подсветкой, то вам потребуется проложить и подключить третий провод. Если у вас потолок подвесной или натяжной, то это потребует немало усилий и времени.

Триггерная схема управления позволяет управлять по двум проводам, и использовать включатель на одну секцию, как у обычных. Переключение происходит последовательным включением и выключением:

1. включаем, загорается белый свет;
2. выключаем и сразу включаем, горит подсветка;
3. выключаем и включаем, загорается основной и дополнительный;
4. и так будет повторятся по кругу.

Нагрев

Одним из важных параметров светодиодных изделий является температура нагрева диодных элементов. При плохом теплоотводе наступит перегрев и интенсивная деградация диодного кристалла, яркость будет активно снижаться.

Срок службы LED диода указывается в часах. Например, если указано 25.000 часов, то по нормативам после этого срока яркость упадет на 30% и составит 70% от первоначальной. Этот норматив действует только на фирменную продукцию. Китайцы могут указать срок службы 25.000 забывая указать, что количество света снизится до 50%. Вариантов махинаций у них полно, все виды обмана есть на Алиэкспресс.

Частая причина выхода осветительного прибора из строя, это неисправность одного диода, который из-за плохого отвода тепла перегревается. Это приводит к тому, что начинают мигать все остальные леды, потому что подключены последовательно. Определить такой ненадежный элемент можно заранее, проверив равномерность нагрева по всей длине линейки. Найдется элемент или несколько, которые греются сильнее других.

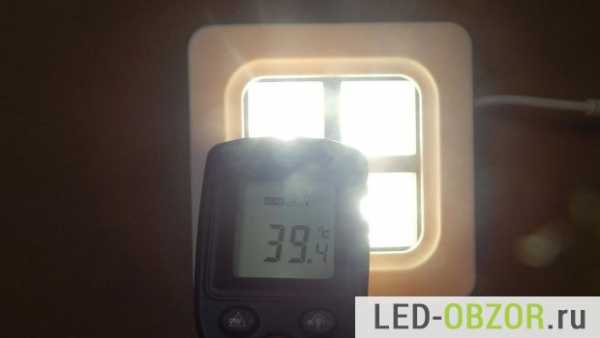

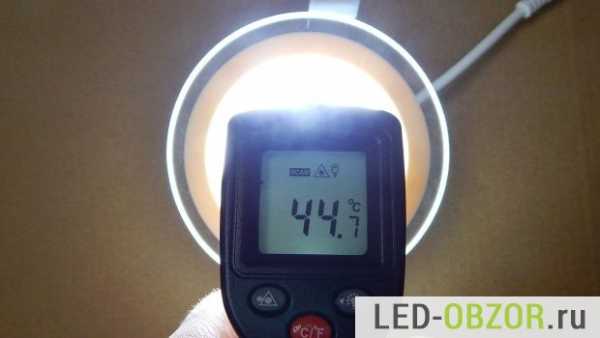

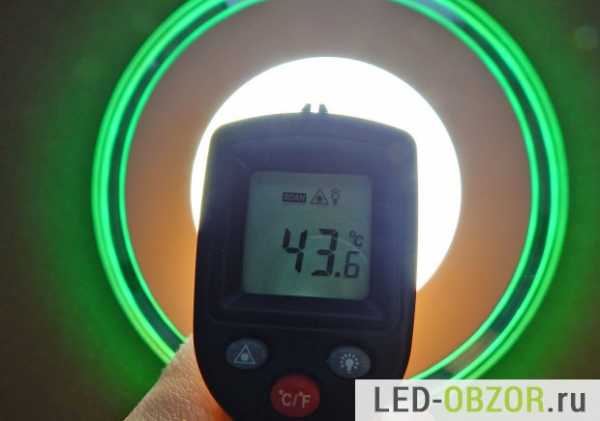

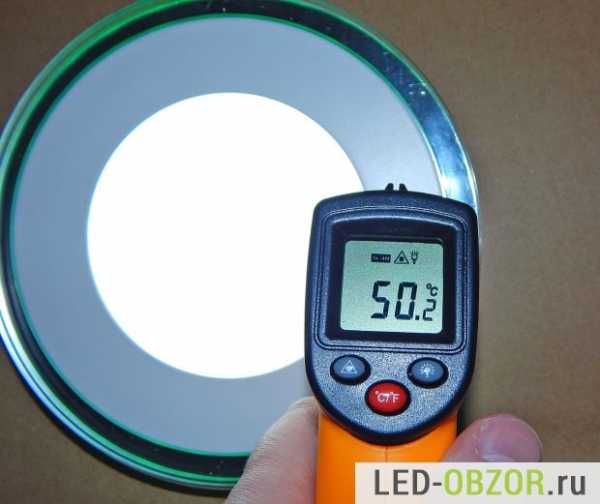

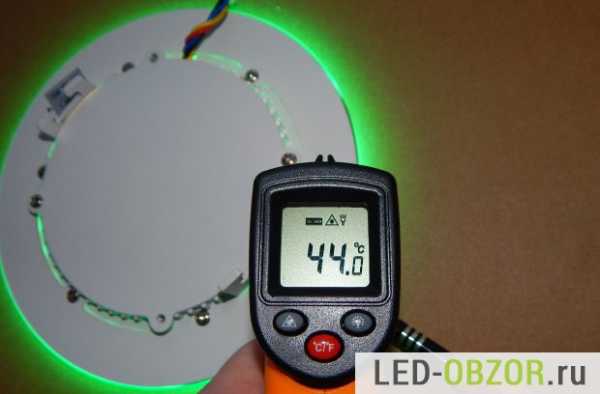

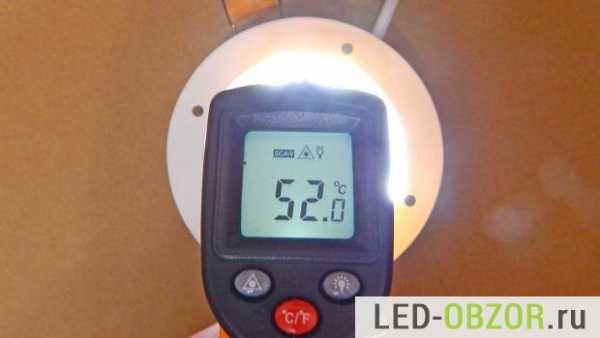

Проверяем температуру светодиодов после прогрева полностью собранного светодиодного светильника. Перед замером легким движением убирается задняя крышка и рассеиватели. Средняя температура на лицевой части линейки 57°.

Результаты измерений показали что перегрева нет, не смотря на неплотный контакт алюминиевой полоски с корпусом.

Середина на лицевой части

Металлический край

Задняя крышка

Допсвет сзади

Измеряем яркость

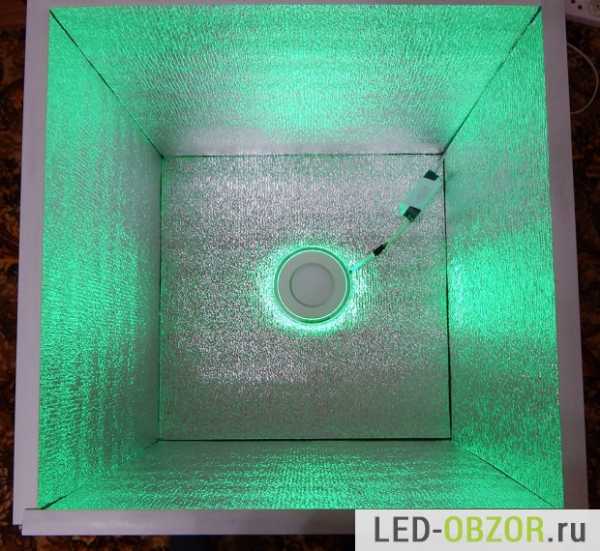

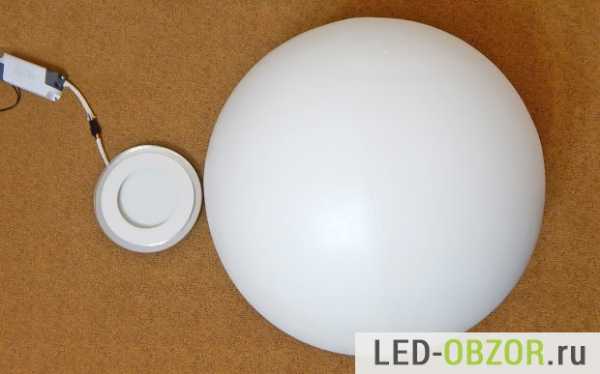

Короб для измерений, прототип

Для измерения яркости будем использовать куб со светоотражающими стенками, габариты не позволяют засунуть его  в измерительный шар.Учитываем, что LED элементы расположены глубоко, для рассеивания используется прозрачное стекло и матовый круг из пластика. За счет этого мы должны потерять примерно 30% светового потока. Проведем замеры со стекляшками и без них.

Сейчас модно, чтобы точек от диодов не было видно, чтобы потолочный встраиваемый светодиодный светильник светился равномерно. Получается белый яркий круг на потолке. Видимо один дизайнер интерьеров придумал такое оформление, а потом остальные подхватили этот тренд.

Эффективность светодиодов мне неизвестна, она может быть от стандартных 80 Лм/Вт до 140 Лм/Вт. Как правило, высокоэффективный диод более современный и имеет улучшенные характеристики и увеличенный срок службы. Так же в стандартный корпус SMD 2835 могут ставить любой кристалл, стандартный на 0,2W или например улучшенный 0,5W.

Меряем световой поток, яркость.
Проведем замеры светового потока центральной части в полном сборе:

• сразу после включения 600Лм;
• прогреваем 30 минут, получается 560Лм, падение составило 6,5%;

Яркость без матовой пластины.
Убираем  полупрозрачную пластину и оставляем только стекло на 5мм.:

• получилось 532лм, это на 30лм меньше чем с полупрозрачной пластиной. Наверное из-за того, что толстое стекло сместилось вперед и свет попадает не точно на торец.

Убираем все рассеиватели.
Световой поток равен 1090лм. Получается что рассеиватели служат проводником  и матовая пластина высокого качества. При её низкой прозрачности светопроницаемость очень большая. Если сравнить с колбами обычных недорогих светодиодных лампочек, то на них теряется в среднем 15-20%. В нашем случае ничего не теряется, даже наоборот, служит проводником. Неожидал такого результата.

Сфера для замеров и образец, который не поместился

Замеряем белые светодиоды отдельно.
Достаём диодную линейку из корпуса и замеряем, при прогреве до рабочих 57° получаем 650Лм. Зная мощность, которая равна 6,25W, вычисляем эффективность.

• 650Лм делим на 6,25W = 104 Лм/Вт.

Значение в 104 Лм/Вт говорит о том, что используются не древние дешевые на 80 Лм/Вт которые китайцы активно продают россиянам через свои интернет-базары. В тестируемом изделии используются хорошие светодиоды  средней ценовой категории.

Внешний вид

Для наглядной демонстрации внешнего вида светильника для подвесных и натяжных потолков, сделал фото в различных режимах, при разном освещении, при разном фоне. В темноте сбоку смотрится, как будто НЛО на посадку заходит, мигая зелеными новогодними огнями.

Масса

Масса без драйвера 310 грамм.
Вес драйвера 56 грамм.
В сумме 366г.

Итоги

Как я и предполагал, протестированный образец соответствует моему любимому критерию, правильному соотношение цены и качества. Никаких недостатков не так и не удалось найти. Старался расписать все подробно, сделано 250 фото, из которых отобрано около 70 самых удачных, объем работы получился большой. Узнать  оптовые и розничные цены можно у производителя «Альфа-свет», сайт компании с каталогом продукции ledoptom.com У них на сайте есть онлайн консультант, на любые вопросы отвечают быстро. Так же они внесут изменения в описание своей продукции на основании моего тестирования.

led-obzor.ru

Тестируем точечные светодиодные светильники потолочные встраиваемые, фото

В обзоре принимают участие самые маленькие точечные светодиодные светильники потолочные встраиваемые для подвесного и натяжного потолка. Два образца J-18 и LY-501 предоставлены компанией Альфа-свет (сайт ledoptom.com), подробные обзоры других моделей есть в соответствующем разделе этого сайта. Постараемся разобраться в достоинствах и недостатках.

Содержание

• 1. Технические характеристики
• 2. Разборка
• 3. Световой поток
• 4. Энергопотребление
• 5. Нагрев
• 6. Драйвер
• 7. Вес
• 8. Итоговый приговор

Технические характеристики

По моему опыту, реальные характеристики могут отличаться от заявленных даже на +/- 25%, чаще всего в меньшую сторону. От китайцев можно ожидать чего угодно, они могут втихаря заменить светодиоды на более дешевые с худшими параметрами. В нашем случае надеемся, что китайцы не обманывают Альфа-свет.

Заявленные спецификации

Параметр	LY501	J-18
Яркость, Лм	480	400
Заявленная мощность, Вт	6W	4W
Измеренная мощность	6W	5W
Количество диодов	10шт, SMD5630	4шт, 1W
Форма	круг	квадрат
Размеры, мм.	100×32	100×31
Степень защиты	IP43	IP43
Цветовая температура	6000K	4000K
Цена опт	327р.	328р.
Цена розница	608р.	610р.
Напряжение питания	220 вольт	220 вольт

Кото-фото

В отличие от моделей с вставляемыми лампами обеспечивают гораздо меньшую толщину изделия, в некоторых случаях это решающий фактор.

Кроме представленных размеров, есть и варианты светильников с другими размерами, большим количеством светодиодов, другой цветовой температуры.

Модификации LY501:

1. 10 LED, 6W, 100мм;
2. 24 LED, 12W, 160мм;
3. 36 LED, 24W, 200мм.

Модификации J-18:

1. 4 LED, 4W, 100мм, 4000К и 6000К;
2. 12 LED, 9W, 150мм, 3000К и 6000К.

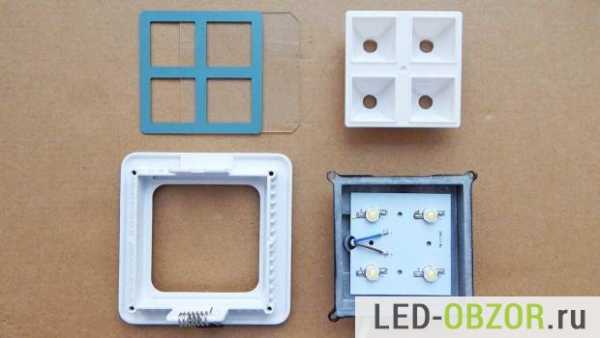

Разборка

Корпуса образцов литые, с небольшими ребрами, у J18 они выполняют практическую функцию, у LY-501 больше декоративную. Крепления пружинные, подходят для потолков из гипсокартона и натяжных. Пружины держат с приличным усилием.

J18

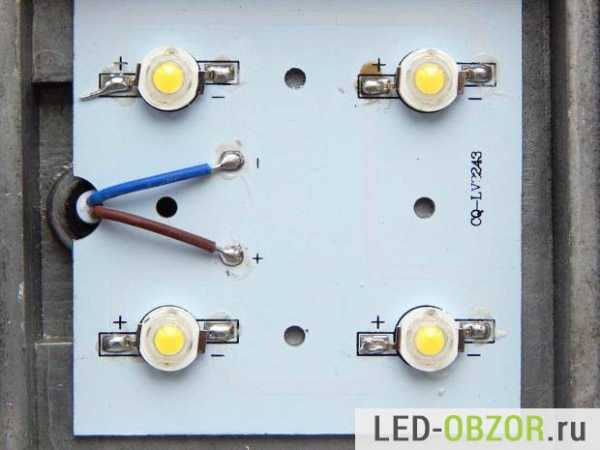

Исполнение на хорошем уровне, никаких зазоров, щелей, острых металлических заусенцев, покрашено всё ровно. Возможен монтаж на поверхность толщиной до 21мм. Собран на четырёх LED на 1W.

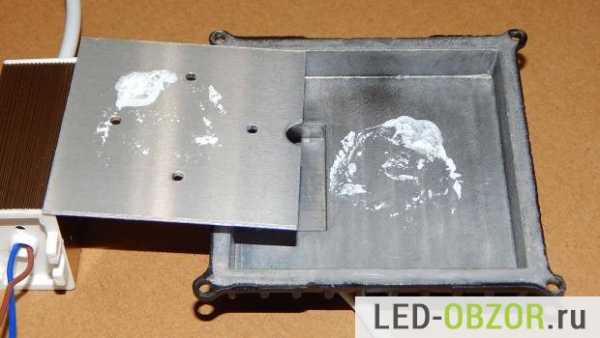

Алюминиевая пластинка с диодами к радиатору вообще никак не крепится. Хотя снаружи видно, что отверстия предусмотрены, но не сделаны. Термопасты очень сильно пожалели, капнули в одно место для вида, а размазывать не стали. В общем светодиоды могут просто болтаться в корпусе, плотного контакта с радиатором нет.

LY 501

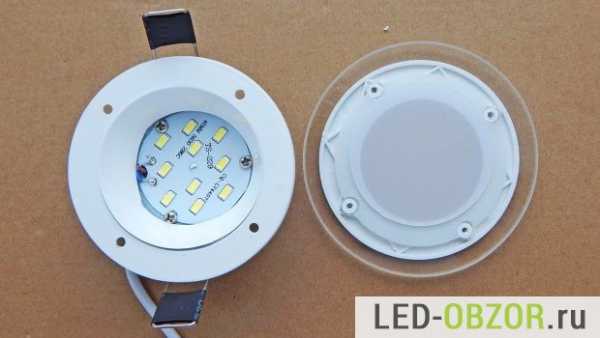

Более симпатичная и современная модель, по краям декорирована прозрачным оргстеклом, которое подсвечивается от основного света. Матовый рассеиватель легко убирается на тот случай, если вам потребуется больше яркости. Внутри 10 светодиодов SMD 5630, простой и надежный вариант. Диодный модуль стандартный, хорошая ремонтопригодность, легко заменить на новый, если будут проблемы. Такие модули часто встречаются в обычных светодиодках.

Термопасты не пожалели, но размазали только по половине алюминиевого круга. Этого вполне достаточно для нормального отвода тепла. Но термопаста легла толстым слоем и пластина не прилегает к радиатору. Весь смысл использования термопасты, это заполнять неровности, когда плотно прижаты две поверхности. А толстый слой обладает меньшей теплопроводностью по сравнению с металлом.

Световой поток

Сперва в куб для измерений светового попал круглый образец, как и ожидалось, яркость типичная для фирменных SMD 5630. После прогрева в течение 30 минут яркость равна:

• 868Люкс / 2,16 = 401Лм.
• 401лм / 10LED = 40лм на 1 диод, как положено по параметрам для номинального режима. Бывает диоды разгоняют, завышая ток и мощность, чем сокращают срок эксплуатации. Но в нашем случае этого нет.

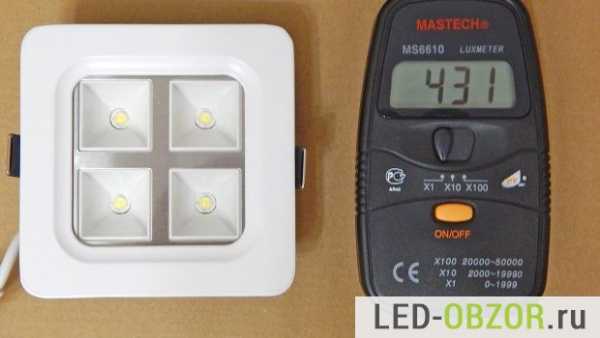

А вот точечный светодиодный светильник J18 сразу показался подозрительным. После измерений в кубе, получилось 431Люкс. Вычислим яркость:

• 431лк / 2,16 = 199лм;
• чтобы исключить брак конкретного экземпляра, поставил второй такой же;
• перемерял несколько раз, ставил эталонный источник, но результат не изменился.

Каждой модели у меня 2 экземпляра, один светит в кубе, другой для наглядности лежит рядом с люксметром.

Тут завод пытается обмануть компанию Альфа-свет. Китайцы подсунули плохие светодиоды на 1W. Обычно эффективность минимум 80 лм/вт. При общей мощности 5Вт, получается 1,35W потребляет драйвер, остается 3,65W на LED.

• 199лм / 3,65W = 54.5 лм/вт на лед 1Вт.

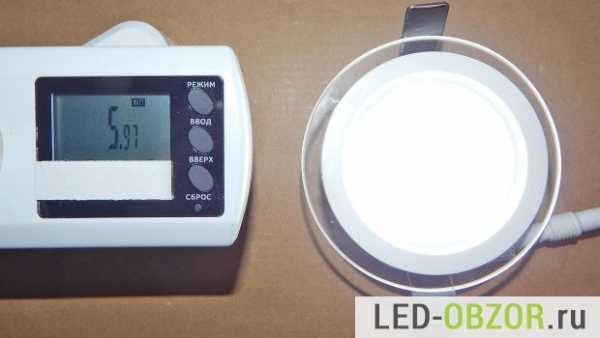

Энергопотребление

..

По проведенным замерам потребляемой мощности, результаты оказались полностью равны указанным в спецификациях. Энергопотребление самого драйвера 1W.

• Круглый 5,97
• Квадрат 5,00

Квадратный J18 показал низкий световой поток, поэтому пришлось измерять ток и напряжение непосредственно на светодиодах. Вдруг источник тока неисправен или другая проблема.

• Напряжение 12,98В.
• Ток 0,28А.
• Мощность 12,98 * 0,28 = 3,65W мощность без драйвера.

Нагрев

Охлаждение сделано неплохо, габариты встраиваемых led светильников достаточно большие для мощности в 4-5Вт. При наличии недостатков в сборке, перегрева нет. В следующих обзорах буду проводить тестирование на деградацию в условиях высокой температуры окружающей среды. Встраиваемый диодный светильник заворачивается в полотенце или изолон. Для контроля температуры ставится термопара на необходимые элементы.

Круглый:

• сзади 50°;
• спереди по центру 44 °;
• леды 52°.

Квадратный:

• спереди на стекле 39°;
• сзади 41°;
• леды 59,6°.

Драйвер

Драйверы этих моделей отличаются незначительно, у квадратного LK0778CA, у круглого LK0305. В одном из них отсутствует маркировка микросхемы стабилизатора. На втором используется 61YL5DEUG. Обе микросхемы китайского происхождения и найти на них спецификаций не получилось, соответственно неизвестна схема типового включения. На выходе установлены конденсаторы на 4,7 мкФ, это как то маловато. На десятиватных драйверах ставят по 50 мкФ. Но камера смартфона не показала мерцания, этот показатель в норме. В идеале это надо проверять на осциллографе.

Характеристики обеих идентичны:

1. рассчитаны на 4-6 светодиодов 1W;
2. входной напряжение 86-265В;
3. напряжение на выходе 12-18В;
4. сила тока 300 мА +/-5%.



Корпуса для источников тока используются универсальные и производитель может поменять начинку, но полениться изменить маркировку.

В результате измерений на прогретом точечном светодиодном светильнике для подвесных потолков получились следующие значения:

• ток 0,28А;
• напряжение 13В.

Для замеров проводимых дома использую обычные популярные мультиметры DT831 и DT830, которым уже более 6 лет и уже не помню, откуда они мне достались. Получается как то не солидно, наверное у читатели не очень доверяют таким показаниям, по паспорту погрешность на более 1%. Думаю купить мультиметр выше классом, но с другой стороны, если показания будут отличатся на 1%, то это никак особо не повлияет на конечный результат обзора.

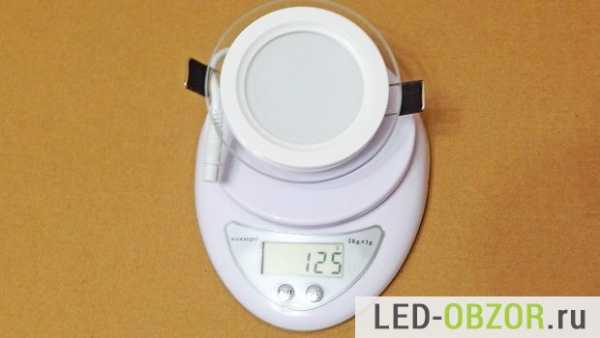

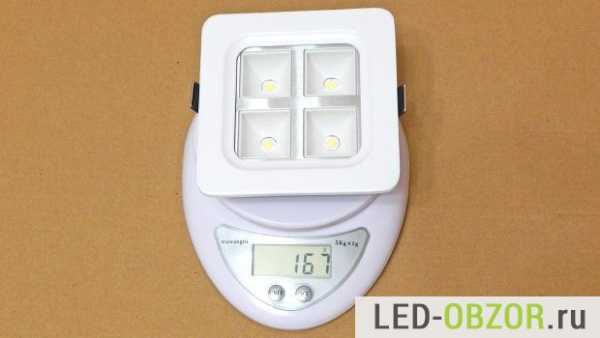

Вес

Итоговый приговор

Круглый точечный диодный светильник LY 501 обеспечивает приемлемое качество по невысокой цене. Тянет на твёрдую 4, симпатичный дизайн, приличная начинка. Но плохо размазана термопаста, каждый градус нагрева влияет на срок службы, соответственно от такой мелочи зависит многое.

Квадрат J18, встраиваемый в потолок, приговаривается к двойке с плюсом. Слишком большие грехи в сборке и конструкции, и ужасно плохие светодиоды 1W, хуже чем можно было предположить. Компании Альфа-свет придется разбираться с заводом, по поводу впаривания барахла вместо хорошей продукции.

Думаю данный обзор поможет вам разобраться в недостатках  встраиваемых точечных источников света. Теперь подобные недостатки вы можете поискать в освещении у себя дома. Рекомендую устранить найденные недостатки, перебрать, размазать теплопроводную пасту, подтянуть болты.

led-obzor.ru
