Светодиодные ленты для освещения – Светодиодная лента в качестве освещения комнаты / Habr

Содержание

Выбираем качественные ленты светодиодные для подсветки

Светодиодная лента для подсветки является одним из множества решений по обустройству освещения разнотипных объектов. Сегодня появляются новые разновидности светодиодов, которые характеризуются большей мощностью, но при этом нагреваются значительно меньше. В результате установка ленты на базе диодов стала еще более привлекательным вариантом организации системы освещения.

Чем хороша такая подсветка

Большое количество достоинств ленточных светодиодных приборов объясняет их возрастающую популярность. О небольшом энергопотреблении знают многие, но, кроме этого, источники света данного вида имеют и другие преимущества.

Подсветка в мебели

Речь о повышенной прочности (колбы выполнены из пластика) и высокой интенсивности свечения. Дополнительно к тому ленты легко монтируются, не требуют особого обслуживания, функционируют достаточно долго, чтобы окупились затраченные на них средства. Как видно, по всем параметрам такие осветительные приборы намного лучше ламповых аналогов.

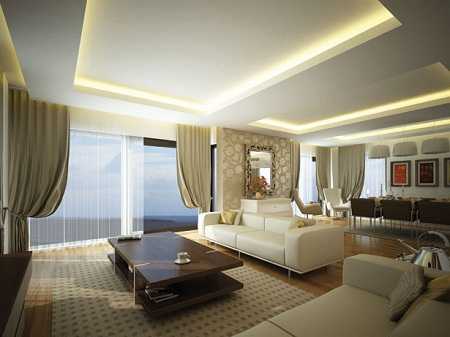

Подсветка в интерьере

Область применения светодиодных лент по-настоящему очень широка. Так, их используют в качестве контурной подсветки помещений (потолка, ниш) и фасадов зданий, предметов мебели, а также элементов интерьера. Ленты часто применяют для тюнинговой подсветки авто, в искусственных водоемах и бассейнах, рекламных конструкциях, витринах, галереях. Еще одно направление – ландшафтный дизайн.

Виды и характеристики

В первую очередь классификация осуществляется на основании отличий в используемых технологиях:

Классификация по размеру кластера

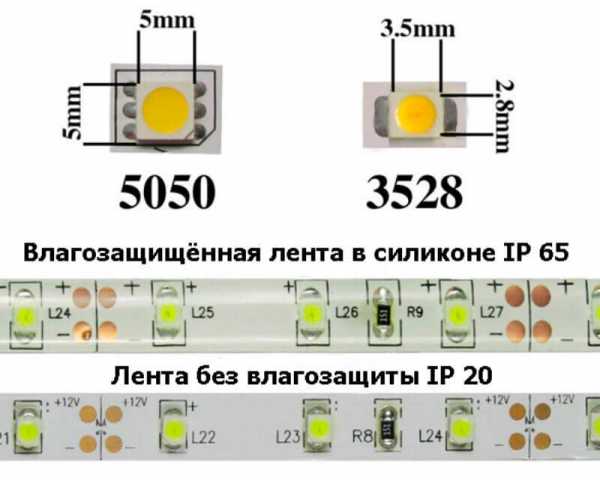

Наиболее распространенные исполнения светоизлучающих диодов: SMD 3528, SMD 5050. Обозначение каждого из вариантов дает представление о размерах излучателей. Например, в первом случае речь идет о габаритах 3,5х2,8 мм, а во второй тип крупнее: 5,0х5,0 мм. С учетом разницы в размерах можно предположить, что каждый из диодов излучает свет разной степени яркости.

В действительности же разница между значениями светового потока обоих вариантов составляет приблизительно 8,5 люмен. Поэтому исполнение SMD 5050 лучше использовать для подсветки потолка, арок, барных стоек, одним словом – на крупногабаритных элементах интерьера и на довольно большой высоте.

Характеристики Led ленты

Подразделение таких лент выполняется еще и на основании плотности излучателей. Существуют полосы, на которых располагаются 30, 60, 120 или 240 шт. диодов. Шаг источников света влияет на качество освещения.

Например, лента с количеством излучателей, равным 30 шт., будет светить намного слабее, особенно, если такое исполнение предполагает использование светодиодов типа SMD 3528. Для потолка данный вариант однозначно не подходит.

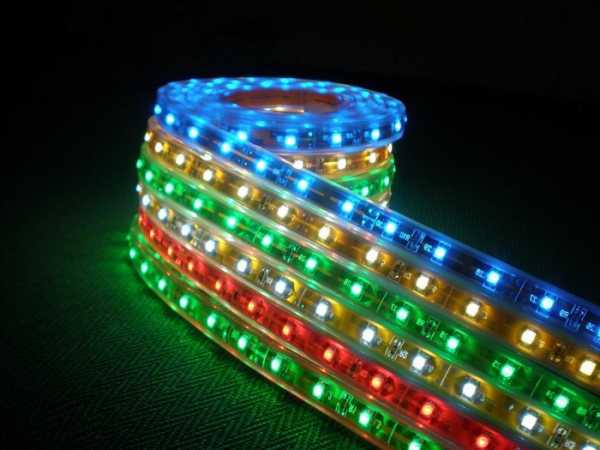

Ленточные приборы встречаются в двух моделях, отличных по цветности: монохромные, полицветные. Данная характеристика определяется типом кристалла светоизлучающего диода. Другие параметры:

  1. Разновидность светодиода (SMD, DIP).
  2. Размер излучателя. Обычно указывается в обозначении. Например, диод SMD 5050 имеет габариты 5,0х5,0 мм (или 50х50 мкм).
  3. Цветность ленты. Белый цвет получают посредством нанесения на синий светоизлучающий диод люминофора. Такое решение имеет свои минусы – быстрое выгорание покрытия. С появлением цветных лент проблема решена другим путем, потому как теперь белое свечение получается посредством смешения трех цветов.
  4. Мощность (указывается на 1 м длины).
  5. Цветовая температура (2 700-10 000 К).
  6. Количество светодиодов на каждый метр длины ленты. Например, для потолка следует подбирать исполнения с 60, 120, 240 излучателями.
  7. Степень защиты полосы. Рынок предлагает следующие исполнения: открытые (подвержены воздействию влаги), влагозащищенные (сохраняют работоспособность при попадании капель), влагостойкие (могут функционировать под водой).

При организации подсветки потолка, стен, арок, ниш и других элементов интерьера используется блок питания 12/24/36 В, а для подключения многоцветной ленты потребуется еще и контроллер.

Критерии выбора

В первую очередь нужно определить участок для установки такого осветительного прибора. На основании схемы подсветки подбирается лента: одноцветная или полноцветная. Важно, чтобы подсветка соответствовала интерьеру.

В зависимости от удаленности поверхности, где будут располагаться светодиодные полосы, определяется требуемый уровень яркости. Для потолка нужно выбирать наиболее яркие источники света (с диодами SMD 5050 и количеством излучателей от 60 шт. и более на 1 м длины).

Определение качества ленты

Проверенный способ узнать, насколько хороший осветительный прибор был приобретен, заключается в установке и подключении по месту. В этом случае определить качество ленты можно лишь опытным путем, что не всем подходит, ведь не хочется впустую тратить средства. Поэтому нужно обращать внимание на такие особенности: отсутствие изломов светодиодной полосы, качественный припой излучателей.

Для подсветки потолка и прочих поверхностей рекомендуется выбирать в первую очередь такие исполнения источников света, которые были изготовлены надежными производителями. Ведь проверка в магазине практически ничего не даст, потому что изначально любая лента будет светить ярко.

И только, спустя некоторое время после эксплуатации, можно отметить затухание свечения, что происходит в результате естественного процесса деградации кристаллов, из которых выполнены диоды.

Сверху — китайская продукция, снизу — фирменная

При покупке дорогостоящих изделий известных марок можно быть уверенным в долговременной эксплуатации без потери интенсивности освещения.

Таким образом, для подсветки потолка, стен, фасадов зданий, рекламных щитов и прочих объектов можно выбирать светодиодную ленту. Важно лишь определить наиболее подходящее исполнение по уровню яркости, типу излучателей, мощности, цветности. Приобретая дорогостоящий источник света, можно рассчитывать на хорошее качество светоизлучающих диодов. А это в результате обеспечит долговременную эксплуатацию прибора.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

proosveschenie.ru

Светодиодная лента уличная: советы выбора для улицы

Светодиодная лента очень популярна в наше время, поэтому было бы странно, если она не нашла свое применение в качестве наружного освещения. Значительные преимущества светодиодной ленты заставляют выбирать ее для украшения улиц к праздникам, для круглогодичной подсветки фасадов зданий, дизайнерских решений по ландшафту и рекламных вывесок. Дальше разберем все особенности, с которыми вы можете столкнуться при организации уличного освещения с помощью светодиодной ленты.

Выбор ленты

Какую ленту выбрать для улицы? В этом нет ничего сложного, главное, обратить внимание на несколько параметров:

  1. Степень защиты от проникновения влаги (IP).
  2. Напряжение питания.
  3. Цвет свечения.

Разберем подробней каждый пункт. Первое, о чем следует побеспокоиться, чтобы выбранное устройство соответствовало тем климатическим условиям, в которых будет находиться. Следовательно, когда выбираете внешнюю подсветку, обращайте внимание на степень защиты от проникновения, то есть показатель IP. Для использования светодиодной ленты на улице, подойдет уровень защиты IP65-IP66. Первая цифра показателя означает защиту от внешнего проникновения – «6» говорит о пыленепроницаемости. Вторая цифра IP означает защиту от вредного воздействия воды:

  • «5» предполагает защиту от водяных струй с любого направления;
  • «6», соответственно, защиту от морских волн и сильных струй воды.

Таким образом, в зависимости от вашего решения, относительно расположения светодиодной ленты, вы отдаете предпочтение той или иной степени защиты. Бывают полностью герметичные светодиодные ленты со степенью защиты IP67 и IP68, но их цена тоже будет выше, поэтому определитесь с вашими нуждами и сделайте оптимальный выбор.

Следующее, о чем стоит задуматься, это о возможности подключения. Светодиодная лента может питаться от постоянного напряжения 12 В, 24 В, 36 В и 48 В. Но, хочется обратить ваше внимание, что существуют ленты, которые работают от 220 В. Это реализуется с помощью диодного моста (для подключения необходимо одну штуку на 100 м длины). Такая модификация очень удобна, поскольку для первого варианта, вам будет необходимо размещать где-то блоки питания каждые 5 метров, либо дополнительно делать кабельную проводку, для параллельного подключения осветительных устройств.

Устанавливая наружную светодиодную ленту, важно правильно выбрать тип свечения. Они бывают одноцветные или RGB. Эта аббревиатура означает возможность многоцветного свечения ленты за счет смешивания трех цветов (red, green, blue), находящихся в светодиоде. Поэтому, исходя из потребностей, выбирайте подходящий вам вариант, но будьте уверены, с помощью герметичных RGB лент, вы можете создать хоть весь радужный спектр абсолютно в любую погоду.

Выбор места установки

Светодиодная лента для уличного освещения имеет множество вариантов места для монтажа. Это может быть декорирование дома и участка, рекламных щитов и вывесок, территорий около магазинов и кафе. Если вам необходимо украсить фасад дома, то выбрав LED ленту вы не прогадаете.

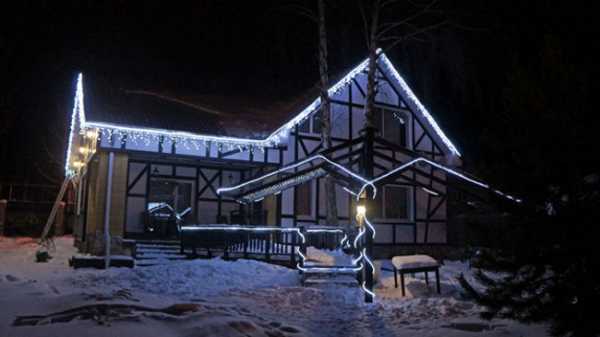

Например, если готовитесь к новогоднему торжеству, то украшение может выглядеть вот так.

Архитектурная и ландшафтная подсветка очень важна с эстетической точки зрения, поэтому светодиодные ленты используют и для офисных зданий, и учреждений.

Также существует возможность монтировать подсветку на деревья. Это создает сказочную атмосферу и просто феерию света.

Кроме того, светодиодная лента для улицы широко применяется в сфере маркетинга. Для создания красивых, заметных и запоминающихся рекламных вывесок очень часто используют LED продукцию.

Монтаж

Несмотря на то, что на улице закрепление осветительного прибора осуществить не так же элементарно, как внутри помещения, когда стоит лишь снять защитную пленку с задней липкой части ленты и приклеить. Тем не менее в условиях улицы выполнить монтаж тоже не очень проблематично. Для этого нам понадобятся пластиковые стяжки. С помощью них вы можете зафиксировать ленту на ветках дерева, или других элементах, которые можно обхватить.

Вся прелесть крепления с помощью хомутиков в том, что если декорирование выполняется к праздникам, то, впоследствии, демонтаж тоже не займет много времени.

В случае, когда вам необходимо изделие, к примеру, на фасад дома, рекомендуется использовать пластиковые скобы, если обшивка позволяет сделать маленькие отверстия. Либо же применить специальное крепление наподобие анкера с хомутом, если же фасад кирпичный. Дальше необходимо продумать проводку к сети и подключится.

Подключение

Как мы уже говорили, если вас интересует светодиодная лента уличная, то, возможно, лучшим выбором будет устройство, работающее от переменного напряжения питания 220В. По крайней мере, если вам необходимо подключить отрезок большой длины, то это избавит вас от необходимости размещать слишком часто блоки питания и в любом случае, удешевит систему. Единственная особенность заключается в том, что резать ее можно исключительно кратно 1 метру. На самом устройстве есть специальные отметки, по которым можно резать, чтобы не ошибиться. Поэтому для подключения ленты с питанием 220В начните с того, что измерьте необходимую длину и отрежьте соответственный кусок ленты.

Один из концов, который мы не будет подключать, необходимо изолировать с помощью пластиковой заглушки. На второй конец, соответственно, сажаем специальный коннектор. Дальше, строго соблюдая полярность, подсоединяем провода выпрямителя. Для надежности, все соединения герметизируем. Выпрямительный мост обладает своей собственной мощностью, примерно 700 Вт.

Если вы подключаете отрезок ленты значительно меньше, чем 100 м, то и выпрямитель можете выбрать менее мощный.

В ситуации, когда вы имеете дело с RGB лентой, между выпрямителем и платой находится контроллер. С его помощью будет осуществляться переключение цветовых режимов устройства. Чаще всего, уличные варианты представляют собой контроллер и выпрямитель в общем пластиковом коробе с кнопкой для переключения. Хотя бывают варианты с радио пультом дистанционного управления режимами цвета.

Резюмируя вышесказанное, можно сделать вывод, что подключение устройства достаточно простое и доступно даже не профессионалу. Монтаж выполняется тоже весьма быстро и не подразумевает больших трат на крепление. А оптимальный выбор ленты гарантирует потрясающий эффект иллюминации экстерьера.



ledno.ru

Как выбрать светодиодные ленты для подсветки или освещения дома

Совсем недавно в продаже появились специальные светодиодные светильники, которые могут иметь длину до пяти метров. Подобные изделия принято называть светодиодными лентами.

Такое новшества позволили посмотреть на мир светотехнического дизайна с другой стороны. Их достаточно часто можно заметить в современном мире на вывесках или же фасадах ночных заведений.

Если рассматривать конструкцию светодиодной ленты, то она выглядит как гибкая плата печатного типа. Непосредственно на ней и размещаются светодиоды, расположенные последовательно и при этом, являются параллельными. Кроме того, в его наличии есть токоограничивающие резисторы и специальные проводники соединительного типа.

Группа светодиодов, которая соединена между собой (их количество может быть совершенно разным) есть тем элементом ленты, который нельзя разделить. Стоит отметить, что разрезать ленту такого типа можно только в специально указанных производителем отметках.

Как выбрать светодиодную ленту для дома — это вопрос, который интересует многих, ведь изделие позволит украсить любую комнату к разным праздникам и подарит праздничное веселое настроение. Если вы ранее не сталкивались с освещением подобного типа, то подобрать его помогут многочисленные видео представленные на нашем сайте, а также подсказки наших специалистов.

Светодиодные ленты: типы и их классификация

На сегодняшний день можно найти три разных типа светодиодной продукции. Достаточно популярными принято считать MD светодиоды, которые являются одноцветными. Совершенно все ленты, изготовленные на основе таких светодиодов, могут излучить только какой-то один определенный цвет. Это очень часто, может быть белый, зеленый, красный. В свою очередь белый делится на три вида: теплый белый, обычный оттенок белого и этот же цвет, но холодный.

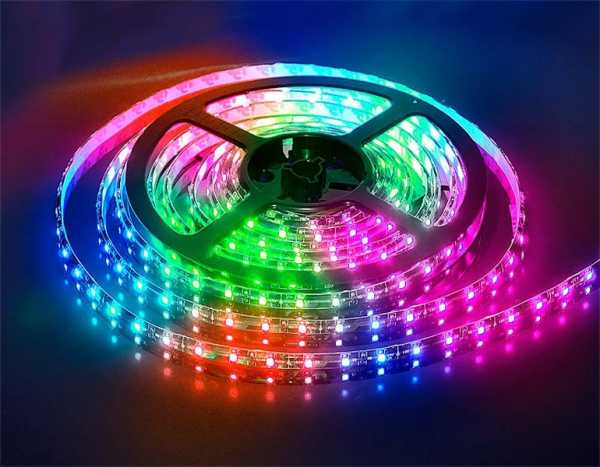

Вторым типом светодиодных лент является RGB лента. Отличительной чертой от первого типа является то, что такие ленты могут гореть самыми разными цветами, это цветной тип. Следует отметить, что каждый отдельный светодиод состоит из трех разных, который объединен друг с другом. Совершенно все остальные цвета можно достичь путем смешивания свечения.

Интересным фактом есть то, что такие светодиодные ленты для дома могут работать только вместе со специальными контроллерами. На них нужно указать цвет свечения и скорость мерцания изделия. На каждой ленте есть несколько разных режимов мерцания светодиодов.

Буквально несколько лет назад был изобретен еще один интересный тип светодиода: WS2812B имеющие четыре разных вывода и WS2812S с шестью выводами.

Если говорить о внешнем виде, то данная новинка ничем не отличается от известных нам светодиодных лент, но при этом непосредственно в корпусе изделия находиться специальный ШИМ-контроллер. Таким образом, можно легко управлять каждым отдельным диодом, используя для этого только два провода. Это большое преимущество, ведь можно изменить цвет на свой вкус на каждом отдельном участке ленты.

На сегодняшний день такие типы пользуются не очень большой популярностью, ведь имеют достаточно высокую стоимость и нуждаются в использовании весьма дорогого контроллера. Стоит отметить, что если контроллер не будет подавать сигнал, то светодиодная лента не будет светить.

Стойкость к воздействию влаги

Для того чтобы выбрать светодиодные ленты для подсветки или освещения дома, необходимо учитывать степень влагостойкости данных изделий, которые можно разделить на три типа, а именно:

  1. влагозащищенные;
  2. влагостойкие;
  3. влага незащищенные.

Влагостойкие ленты отлично подойдут для их применения в водной среде или же в помещениях с очень высоким уровнем влажности. Это идеальный вариант для бассейна, ванной комнаты, бани или, к примеру, для фасадов разного рода зданий. Влага незащищенные можно использовать исключительно в тех помещениях, где нормальный или даже низкий уровень влажности.

Влагозащищенный тип светодиодной ленты достаточно часто используют в местах, где на нее может воздействовать вода. В такой ситуации важно помнить, что небольшая часть света будет утеряна в связи с тем, что такие ленты имеют дополнительное защитное покрытие из силикона.

Плотность размещения светодиодов на ленте

В зависимости от того, какое количество элементов будет установлено на светодиодную ленту, таким и будет степень освещенности. В среднем количество диодов на одном метре может доходить даже до 120, если же это более современная модель, то их количество увеличивается в 2 раза — 240 лампочек, а расположены они при этом в два ряда. Именно от количества элементов и будет зависеть то, насколько плотно они находятся друг к другу.

Маркировка

Перед тем как узнать какую светодиодную ленту выбрать для подсветки в доме, следует ознакомиться с маркировкой изделия. На сегодняшний день есть только один стандарт того, как происходит маркировка данного типа. Рассмотреть более подробно маркировку можно только на примере. Возьмем распространенное изделие LED-CW-SMD-5050/60 IP68.

В данном случае светодиодная лента имеет обозначение LED, а CW обозначает белый цвет. SMD — это отсутствие каких-либо выводных диодов. 5050 – размер корпуса изделия составляет 50*50 квадратных миллиметров, 60 – это то, сколько светодиодов находится на одном метре. IP68 говорит о том, что ее можно использовать достаточно долго в воде или же в комнатах с высоким уровнем влажности. Если нет подобной надписи, то изделие не защищается от воды и ее нельзя мочить в таком случае.

Мощность светодиодной ленты на метр

Мощность светодиодных изделии будет полностью зависеть от ее характеристик и от мощности самих диодов, которые используются в ленте. Как правило, мощность указывают только для одного метра ленты.

Если же вы хотите узнать мощность всего изделия, то он будет зависеть от размера ленты. На мощность также достаточно сильно влияет степень защиты изделия от воздействия влаги и угол свечения диодов.

Величина светоотдачи

Самым важным нюансом считается то, насколько интенсивным является световой поток. Его обозначают как люмен на один метр светодиодной ленты. Величина этого типа будет зависеть от характеристики диодов, а также от того, какое количество элементов установлено на одном метре изделия.

Если знать вид светодиодов, а также их количество, то данную величину можно посчитать и самостоятельно. Стоит отметить, что для любого типа светодиодных изделий (одноцветного или многоцветного), подсчет выполняется одинаково. Иногда на них не бывает маркировки, а соответственно, посчитать величину светоотдачи становится гораздо труднее.

Светодиодная подсветка основы видео

Для того чтобы правильно выбрать светодиодные ленты для освещения дома, нужно учитывать достаточно много разных нюансов. Если вы все учтете и выберете подходящее изделие, то это позволит применять его на протяжении многих лет и дарили всем положительные эмоции.

masterok-remonta.ru

Светодиодная лента как основное освещение — это возможно?

Очень много читал отзывов о светодиодных лентах и было бы интересно узнать, можно ли их использовать как основной источник света в комнате, в доме?

Использование светодиодной ленты в качестве основного освещения комнаты – это хорошее и практичное решение. Главное, чтобы были выполнены определенные требования по освещению помещения. Если взять национальный стандарт Российской Федерации (освещение рабочих мест, а конкретнее офисного помещения):


То из него можно понять что помещение, в котором мы можем работать за компьютером, читать книгу, писать, смотреть телевизор, вести с кем-нибудь беседу должно обладать следующими свойствами:

  • освещение комнаты должно регулироваться
  • освещение комнаты должно быть от 200 до 750 (можно сделать и до 1000) Люксов

Чтобы легко можно было выполнять все необходимые задачи в комнате.

Может быть не всем ясно, что такое Люксы и отличие от Люменов. Люкс – это освещенность помещения, а Люмен – это интенсивность светового потока.

Для Люксов используют формулу:

Eлк = E лм / S

Eлк – освещенность помещения, измеряется Лк (Люкс)

Eлм – интенсивность светового потока, измеряется Лм (Люмен)

S – площадь, освещаемого помещения, измеряется в метрах квадратных (м²)

Рассмотрим пример.

У нас есть комната 40 м², мы хотим сделать в ней освещение с помощью светодиодной ленты smd 5050. Регулировку освещения можем осуществить с помощью диммера. Нужно рассчитать какая длина светодиодной ленты нам нужна, чтобы добиться, чтобы максимальное освещение было 1000 Люксов (или немного больше, всегда можно сделать чуть темнее).

Каждый чип smd 5050 примерно дает световой поток от 10 до 15 Лм (для расчета возьмем минимальное значение 10 Лм). Тогда, чтобы добиться освещения в комнате 1000 Лк нам потребуется:

Eлм = E лк × S, Eлм = 1000 × 40 = 40 000 Лм, соответственно находим количество светодиодов для этого количество люмен необходимых для помещения делим на количество Люмен испускаемых одним светодиодом, значит X (количество светодиодов) = 40000 Лм / 10 Лм = 4000 шт. Теперь нам нужно определиться с светодиодной лентой с каким количеством светодиодов на 1 м мы возьмем. Допустим, если это будет светодиодная лента с 60 светодиодами на один метр, то тогда нам понадобиться L (длина светодиодной ленты) = 4000/60 = 66,666 метров светодиодной ленты, чтобы добиться отличного освещения комнаты. Ну, если же взять светодиодную ленту с количеством светодиодов на 1 метр 120 штук, то дина светодиодной ленты уменьшиться еще в 2 раза, ну а если 30 светодиодов на 1 метр, то увеличиться в 2 раза.

Много это или мало?

Если взять, что стороны комнаты равны 8 и 5 метров, тогда периметр будет равен 26 метрам, если будет использована светодиодная лента smd 5050 с количеством светодиодов 120 штук на один метр, то тогда будет достаточно пустить светодиодную ленту по периметру комнаты.

Ведь освещение комнаты с помощью светодиодной ленты это и практично и эксклюзивно и решений как это осуществить очень много.





lampa-led.com

Светодиодная лента для подсветки потолка

Главная / Освещение / Диодная и светодиодная подсветка / Основные преимущества и виды светодиодных лент, применяемых для подсветки потолка

Потолки с установленной декоративной подсветкой смотрятся особенно красиво. Такой дополнительный элемент отлично вписывается в любой интерьер и украсит любую потолочную конструкцию. Самый простой способ устройства такой подсветки потолка – использовать для этого светодиодные ленты.

Что это

Это устройство представляет собой гибкую полоску пластика с установленными на ней светодиодами. Эта полоса одновременно является и платой с контактами, и монтажным элементом.

Количество светодиодов можно выбирать по своему желанию, отрезав от длинной полосы отрезок нужной длины. Диоды размещены таким образом, чтобы можно было разрезать полосу почти в любом месте, а общее количество чипов может быть различным – от 30 до 240 штук, на каждый метр, в зависимости от выбранного типа устройства.

У двойных разновидностей подобных изделий, количество диодов будет вдвое больше из-за парного расположения их на полосе пластика. Соответственно, она будет вдвое шире, чем стандартная.

Разновидности

Сами чипы могут быть разных размеров и мощности. Выбрать нужные, позволит специальная маркировка, нанесенная на каждом изделии. Наиболее распространёнными являются типы 3528 и 5050.



У первого типа устройств, маркированных цифрами 3528, в пластиковом корпусе установлен только один диод, а у второго типа, имеющего маркировку 5050, в таком же корпусе располагаются уже три диода, дающих более яркое свечение.

Не так давно, в продаже появились модификации устройств, с диодами 2835. Они работают более эффективно и светоотдача у них лучше. Кроме того, есть несколько разновидностей подобных изделий, отличающихся эксплуатационными характеристиками и способами монтажа:

  • Обычная разновидность самоклеющейся основой. Для ее установки нужно просто снять защитную пленку с клеевого слоя и приклеить на нужное место. Одним из видов таких устройств являются изделия типа ip68 с герметичными корпусами диодов. Они не имеют клеевого слоя и устанавливаются посредством специальных пластиковых скоб, но, имеют более высокую степень влагостойкости.
  • Второй тип подобных устройств предназначается для монтажа во влажных помещениях и может выдержать кратковременное попадание воды. На корпусе имеется маркировка ip65 и называются они влагозащищенными.
  • Ленты с названиями ip67 и ip68, могут устанавливаться даже под водой, так как их корпус герметичен и полностью защищен от воздействия воды.
  • Последний тип – с изменяемым цветом свечения. Они еще имеют название RGB ленты. При помощи специального контроллера, можно менять цвет в очень широком диапазоне.

Индекс, обозначенный буквами IP и цифрой, обозначает степень защищенности от воды. Чем больше цифра, тем лучше защита.

Преимущества перед другими типами подсветки

Самый важный момент в использовании именно такого вида подсветки – возможность быстро ее установить и сделать это собственноручно. Для этого, даже продаются готовые наборы, в которых есть все, что может понадобиться, когда устанавливается светодиодная подсветка потолка.

Вторым по значимости фактором будет экономия электричества – при достаточно ярком свечении, подобная подсветка потребляет совсем немного энергии. Правда, для ее подключения необходимо приобрести трансформатор, который тоже стоит денег.

Еще одно преимущество таких решений – возможность изгибать полоску пластика так, как вам потребуется. Придать ей можно любую форму, в точности повторив все изгибы потолочной конструкции.

Достаточно важным достоинством является и длительный срок службы. Без всяких ремонтов и замен элементов, такие подсветки могут прослужить до десяти лет.

Как устанавливается такая подсветка

Самый простой способ – снять защитную полоску с клеевого слоя и приклеить полосу с чипами на нужное место. Однако, для соединения нескольких частей между собой или присоединения к ним проводов, необходимы специальные разъемы.

Если необходимо отрезать кусок с чипами, нужно прорезать пластиковое основание только в тех местах, которые специально обозначены поперечной полоской. После такого разреза, к ленте придется припаять два контактных провода. Сделать этот несложно – главное не перегревать плату. Для этого, потребуется паяльник не мощнее 25 ватт.

Сделав необходимые приготовления, останется только присоединить отрезанный участок ленты к блоку питания. Он может выдавать как 12, так и 24 вольта. Расчет осуществляется, исходя из общей мощности имеющихся чипов. Блок питания должен выдавать мощность не меньше той, которую потребляют все диоды вместе.

wikipotolok.com

Светодиодная подсветка своими руками

Освещение современной квартиры выполняется с использованием различных дизайнерских приемов и технических средств, одним из которых является светодиодная подсветка потолка. Наиболее практичным, дешевым и эффективным способом организации такого освещения является использование ленты со светодиодами.

Преимущества светодиодной ленты

  1. Диодное освещение предоставляет широкие возможности для реализации дизайнерских идей. В частности, с применением светодиодной ленты можно сделать равномерную подсветку по всему периметру потолка, организовать внутреннее освещение потолочных панелей или световое зонирование помещений, а также добиться необходимой интенсивности и направленности светового потока.
  2. Простота монтажа и подключения. Благодаря несложной электрической схеме и малому количеству входящих в нее элементов вполне может быть сделана светодиодная подсветка своими руками.
  3. Низкое потребление электрической энергии.

Типы светодиодных лент

Влагозащищенная лента. Особенностью этой разновидности светодиодных светильников является использование силиконовой оболочки для предотвращения воздействия влаги на элементы электрической схемы.



С использованием лент такого типа можно сделать систему освещения как внутри, так и снаружи помещения.

Одноцветные и многоцветные ленты. Тип и цвет излучения светодиодов регламентирует главным образом использование их в том или ином интерьере комнаты. На данный момент существует большое количество моделей этих осветительных приборов, имеющих в своей конструкции элементы с различной степенью интенсивности светового излучения.

Лампы какой цветовой температуры вы предпочитаете?Poll Options are limited because JavaScript is disabled in your browser.
  • Нейтральный или естественный белый – 3500–5000 К 43%, 983 голоса

    983 голоса 43%

    983 голоса — 43% из всех голосов

  • Теплый белый – 2700–3500 К 39%, 892 голоса

    892 голоса 39%

    892 голоса — 39% из всех голосов

  • Холодный белый – 5000–6400 К 18%, 423 голоса

    423 голоса 18%

    423 голоса — 18% из всех голосов

Всего голосов: 2298

11.03.2018

×

Вы или с вашего IP уже голосовали.

Особенности монтажа светодиодной ленты

Монтаж светодиодного освещения достаточно прост. Основными его этапами является обрезка ленты, ее монтаж, а также подключение адаптера и контроллера.

Обрезка

Большинство моделей этого изделия выпускается в рулонах или отрезках длиной 5 метров. Естественно, при размещении ленты по периметру комнаты необходимы отрезки строго определенной длины.

Важно! Разрезать ленту в произвольно выбранном месте нельзя, поскольку это может привести к нарушению электрической цепи и выхода из строя всего устройства.

Для получения отрезка необходимой длины необходимо сделать разрезы в строго определенных местах, которые промаркированы пунктирной линией, а также стрелкой или символом ножниц.

Выбор адаптера должен быть продиктован в первую очередь совокупной мощностью подключаемых к нему отрезков ленты, для оценки этого параметра следует учитывать их совокупную длину и мощность одного метра изделия.

Схема подключения

Подключение светодиодных систем освещения в большинстве случаев требует использования пониженного напряжения номиналом 12 вольт. Получение необходимого значения напряжения производится путем использования специальных устройств – адаптеров, которые подключаются к бытовой электросети посредством штепсельного разъема или клеммного соединения.

В тех случаях, когда необходимо обеспечить несколько режимов работы светодиодной ленты (изменения яркости свечения, мерцание или работа в режиме елочной гирлянды) используется контроллер. Это небольшое устройство состоит из корпуса, в котором расположены элементы его электрической схемы, штекера для подключения светодиодной ленты, а также датчика, позволяющего управлять работой контроллера с пульта дистанционного управления.

Монтаж

Поскольку светодиодная лента не предназначена для открытого монтажа внутри помещений, то она размещается таким образом, чтобы иметь возможность освещать определенные площади, оставаясь при этом незаметной. Наиболее популярными способами монтажа этих изделий является размещение их за полотном натяжного потолка, сокрытие ленты в багетах или в гипсокартонных нишах по периметру потолка.

Светодиодная подсветка может быть организована достаточно просто. Наиболее популярным способом является размещение ленты со светодиодами по верхнему периметру помещения. Почти все модели этих изделий имеют самоклеящуюся основу. Для прикрепления к поверхности достаточно снять с нее защитную пленку и приложить изделие к поверхности по периметру потолка, аккуратно прижимая ее пальцами по всей длине.

Для подключения к электрической сети в большинстве случаев придется использовать паяльник. В зависимости от общей протяженности монтируемой осветительной системы, а также от наличия мест, в которые могут быть спрятаны достаточно объемные адаптеры и RGB контроллеры, может быть использована параллельная схема подключения светодиодных лент, предусматривающая их соединение после выхода из адаптера.

Достоинством такой схемы подключения является использование в ней только одного адаптера, однако в этом случае он имеет достаточно большие размеры, что создает определенные трудности в скрытном размещении этого устройства. Кроме того, при соединении нескольких светодиодных лент имеет место существенное падение напряжение на их элементах, что приводит к заметному уменьшению интенсивности светового излучения светодиодов, находящихся в противоположном от адаптера конце соединения.

Более предпочтительным во многих случаях оказывается применение параллельного соединения, которое может быть выполнено с использованием одного или двух адаптеров.

Зачастую бывает легче скрытно разместить по периметру комнаты несколько небольших вторичных источников питания, чем один более крупный. В этом случае следует использовать параллельную схему подключения светодиодных лент, в которой соединение выполняется на фазных проводах до входа в адаптеры.

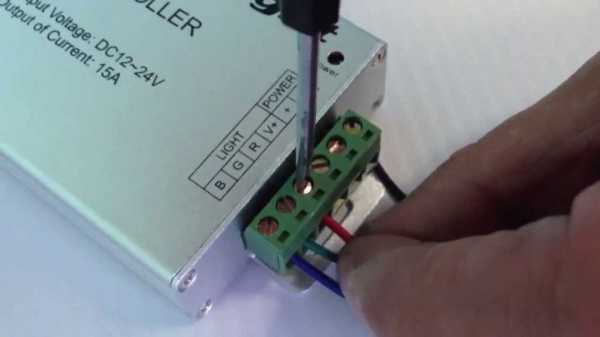

Подключение контроллера

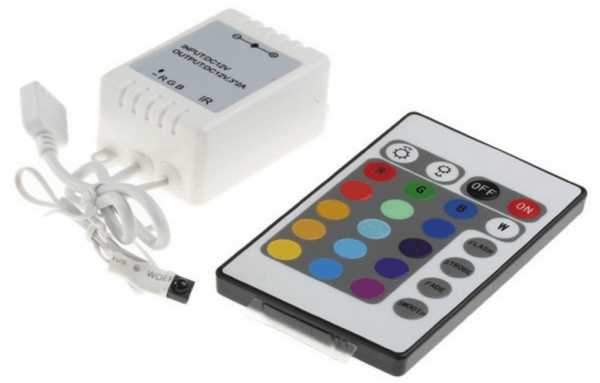

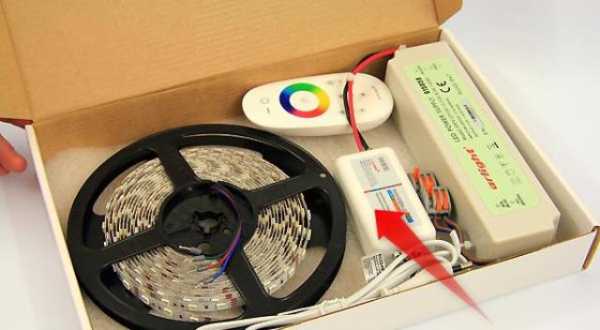

RGB контроллеры применяются для управления работой цветных светодиодных лент. Подключение этих устройств также не вызывает особенной сложности. Ко входу контроллера подсоединяются красный и черный провода, выходящие из адаптера. При их подключении важно соблюдать полярность (красный провод – «плюс», черный, соответственно, «минус»). Далее к выходу контроллера подсоединяются провода, идущие к светодиодной ленте.

Используемая маркировка:

  • R – провод с красной изоляцией.
  • G – с зеленой.
  • B – синей.

Четвертый провод является общим. Как и при подключении одноцветной ленты, нежелательно объединять в последовательные соединения их участки, по совокупной длине превышающие 5 м.

При подключении в параллельную работу нескольких цветных лент часто приходится использовать достаточно массивные блоки питания или, как вариант, устанавливать дополнительные усилители сигнала.

Инфракрасный датчик, которым оборудованы контроллеры, следует размещать таким образом, чтобы его местонахождение не создавало препятствий в передаче управляющего сигнала от пульта дистанционного управления.

Светодиодная подсветка потолка наиболее востребована в качестве дополнительных осветительных систем, способных выгодно подчеркнуть определенные детали интерьера, сделать акцент на некоторых его элементах или выделить функциональные зоны помещения. Поскольку установка светодиодных лент является достаточно простой, а их цена вполне приемлема, то на сегодняшний день эти устройства быстро приобретают популярность в качестве элемента домашней электропроводки.

mr-build.ru

Как можно сделать невероятную подсветку светодиодной лентой. Видео

Для подчеркивания изысканного и эстетического оформления любой квартиры или дома часто устанавливают натяжной потолок. Его особенностью является то, что он может иметь любой цвет, любое изображение, а также зеркальный эффект. Такие его свойства дают возможность превратить верхнюю часть комнаты в настоящий шедевр красоты.

И эту красоту можно усилить еще больше. Это достигается благодаря использованию световых эффектов, для создания которых можно использовать LED-ленты.

Стоит отметить, что подсветка любого типа натяжного потолка светодиодной лентой может полностью изменить вид самой комнаты.

Такая подсветка имеет много преимуществ, однако в этой статье мы не станем их перечислять. Главный акцент будет сделан на особенностях создания такой подсветки.

Но сначала надо отметить, что с помощью таких лент можно создать только местное освещение. Это означает, что каждый светодиод будет освещать определенную часть потолка и усиливать его красоту.

Однако все диоды не смогут обеспечить полное освещение комнаты. По сути дела LED-лента используется для оформления интерьера и подчеркивание его красивых элементов.

Зная основное назначение этого типа подсветки, можно смело переходить к процессу ее установки. Сегодня есть два основных способа установки светодиодной ленты для освещения натяжных потолков:

Первый способ предполагает использование гипсокартонного короба. Этот короб устанавливается на стену и в нем монтируется потолок натяжного типа и лента с диодами.

Декоративная подсветка

В данном случае на внутреннюю нижнюю сторону этого короба (она является параллельной основному потолку) устанавливается лента со светодиодами. Ширина нижней стороны может достигать 50-ти сантиметров. Высота короба обычно не превышает 20 сантиметров.

Для того, чтобы свет от диодов попадал только на ПВХ-пленку, к внутренней нижней стороне короба прикрепляют узкую планку, которая закрывает самую LED-ленту и является параллельной стене. Сверху над источником света (светодиодами) устанавливается полотно из ПВХ.

В результате мы получаем двухуровневый потолок натяжного типа, в котором светодиодная лента освещает полотно снизу. Первый его уровень создает само полотно.

Второй уровень создает гипсокартон, на котором находятся LED-лента. Особенностью такого светодиодного освещения является то, что подсвечиваются только края потолка. Центральную часть подсветить невозможно.

Когда нужно подсветить центральную часть потолка натяжного типа, то ленту нужно устанавливать над ним. В этом случае светодиоды прикрепляются к поверхности основного потолка, и они светят сверху вниз.

Вы можете создавать различные фигуры с помощью светодиодов, подчеркивая геометрию комнаты, потолка или изменяя таким образом дизайн.

Также источник света можно прикреплять к стенам. Стоит отметить, что само полотно потолка натяжного типа должно быть частично прозрачным.

Эти два способа отличаются только местом размещения ленты со светодиодами. Принципы организации светодиодного освещения при этом являются одинаковыми.

Необходимые компоненты



Для того, чтобы организовать такое освещение вам нужно запастись:

  1. светодиодной лентой;
  2. блоком питания;
  3. контроллером;
  4. RGB-усилителями;
  5. коннектором;
  6. паяльником, мощность которого может быть от 25 до 40 ватт;
  7. кабелем, с помощью которого будет осуществляться подключение к электросети;
  8. проводами с сечением не более 0,5 кв. мм.

Выбор нужной LED-ленты

Далее обратим внимание на выборе светодиодной ленты, которая будет создавать подсветку натяжного потолка. Сегодня можно приобрести белые и цветные ленты. Белая способна создавать только белый свет.

Ее использование способно усилить красоту интерьера, однако более предпочтительным вариантом будет использование цветных светодиодов. В этом случае подсветка будет характеризоваться различными цветовыми тонами и их можно выбирать в зависимости от настроения.

Собственно ее установку и мы рассмотрим далее.

Наиболее распространенными типами LED-лент являются такие:

  1. SMD 3528;
  2. SMD 5050.

Главная разница между ними заключается в размерах и количествах одноцветных кристаллов в одном диоде. Первая является меньшей и характеризуется наличием одного кристалла в диоде. Вторая имеет три кристалла в диоде.

Каждый из этих типов имеет несколько разновидностей, которые зависят от плотности диодов на один погонный метр, а также мощности этих светодиодов.
Если говорить о SMD 3528, то она может иметь такое количество светодиодов на один погонный метр:

  1. 60 (их мощность составляет 4,8 вата).
  2. 120 (они 7,2 ватные).
  3. 240 (мощность — 16 ватт).

Что касается SMD 5050, то она может иметь или 30 (они имеют 7,2 вата), или 60 (являются 14 ваттными), или 120 (являются 25-ти ваттными) светодиодов.
Для нашей подсветки необходимо выбрать SMD 3528 с 60-ю диодами или SMD 5050 с тридцати диодами.

Полезный совет: более мощные светодиодные ленты, которые могут подавать свет в потолок натяжного типа, выбирать не следует, поскольку они могут перегреваться. Особенно это касается тех случаев, когда они будут устанавливаться над потолком, который называют натяжным. Воздух над ПВХ-полотном может быть горячим и это однозначно приведет к перегреву и сгоранию светодиодов.

Особенность каждой LED-ленты заключается в том, что она нуждается в низком напряжении, которое может равняться 12-ти, 24-м, 36-ти и 64 вольтам. Для подачи такого напряжения необходимо покупать блок, которые обеспечивает низковольтное питание.

При выборе блока питания необходимо знать максимальный его уровень мощности. Она должна быть на 25 процентов большей от мощности всех подключаемых лент.

Для вычисления этой характеристики светодиодного освещения необходимо определить общую длину и умножить количество метров на мощность одного метра. Последняя величина должна быть указана на самой ленте.

Например, вы выбрали светодиодную ленту SMD 3528 с 60-ю диодами и ее максимальная длина должна равняться четырем метрам. Ее общая мощность будет составлять 60х4,8х4 = 1 152 вата.

Здесь, 60 — это количество диодов, а 4,8 – мощность каждого светодиода.

Далее это число надо умножить на 1,25 и получаете мощность нужного блока. В данном случае эта величина равняется 1 440 ваттам.

Полезный совет: в том случае, когда общая длина ленты будет большей пяти метров, то нужно будет докупать дополнительные питательные блоки.

Специалисты рекомендуют использовать один блок на 5 метров ленты. Если же использовать один мощный блок питания, то первые диоды будут перегреваться, а последние будут выделять меньше света. Чтобы не ошибиться в расчете общей длины, следует составить проект или план.

Что касается контроллера, то он используется для выбора того или иного цвета, или динамической подачи света разных цветов.
Далее мы рассмотрим процесс создания светодиодного освещения, особенностями которого будет размещение источника света над натяжным потолком.

Установка LED-ленты

После подготовки всех необходимых компонентов, необходимо подготовить место, к которому будет крепиться LED-лента. Ее установка осуществляется очень просто, поскольку на обратной стороне размещается двойной скотч.

С помощью него происходит прикрепление к потолку или стене. Участки потолка или стены, в которых будет происходить процесс клейки, нужно обезжирить и загрунтовать. Благодаря этому можно обеспечить надежное крепление.

Полезный совет: более надежным вариантом будет использование своего клея, или же ПВХ уголка. В таком случае вы сможете обезопасить себя на случай покупки ленты для светодиодного освещения с некачественным скотчем.

В том случае, если будет делаться светящее изображение на потолке натяжного типа, то оно будет состоять из нескольких кусков ленты со светодиодами. В этом случе соединение этих кусков делается либо с помощью специальных коннекторов, или же с помощью припайки промежуточных проводов к кускам.

Если будет использоваться второй вариант, то пайку лучше сделать перед процессом закрепления LED-ленты на потолке или стене. Главным правилом при пайке является соблюдение полярности. В противном случае светодиоды не будут светиться.

Припайка проводов осуществляется к контактным площадкам. Они находятся в том месте, где находится линия разреза ленты. Как известно, разрезание на части является допустимым только в определенных местах.

Эти места обозначаются линией и знаком ножницы. Провода для припайки должны иметь сечение, которое не превышает 0,5 квадратного миллиметра.

Полезный совет: место пайки является самым ненадежным местом, поэтому с ним нужно обращаться очень осторожно. Учитывая это, во время закрепления ленты рекомендуется взять помощника.

Подключения всех компонентов осветления

После того, когда светодиодная лента, будет освещать натяжной потолок, является приклеенной, ее подсоединяют к контроллеру и блоку питания. Следует иметь в виду, что на каждые пять метров ленты должен быть свой блок питания.

Подключение двух частей по пять метров осуществляется параллельно.

Иными словами к кабелю, который будет включаться в общую сеть, подключают коннекторы. К ним подключают два блока питания. К первому блоку питания подключается контроллер. Далее к контролеру подключают первые пять метров LED-ленты.

Цветная LED-лента на обоих концах имеет четыре провода. Эти провода имеют черный, зеленый, красный и синий цвета. Черный провод подключают к тому разъему контроллера, который обозначается V+. Зеленый провод соединяют с разъемом G, красный — с разъемом R, синий — с разъемом B.

Второй конец первой части ленты, которая называется светодиодной, подключают к RGB-усилителю. Подключение является таким же, как и к контроллеру.

Этот усилитель соединяют со вторым блоком питания, а также со второй частью светодиодной ленты, которая будет освещать другой участок натяжного потолка.

Здесь стоит отметить, что как блок питания, так и контроллер могут выходить из строя. Поэтому их лучше всего размещать в таких местах, в которых они будут легкодоступными.

Это место должно быть обязательно под пленкой ПВХ. Некоторые специалисты рекомендуют установить эти элементы на стене над напольным плинтусом.

Сам кабель, который будет соединять светодиодные ленты, контроллер и блок питания, можно затянуть штукатуркой, или скрыть за шкафом. В конце проверяют работу всего освещения.

Когда вся работа по монтажу светодиодной ленты завершена, то приступают к монтажу самого натяжного потолка.

Здесь нужно соблюсти одно условие. Расстояние между естественным и навесным потолками должно быть не менее трех сантиметров. В этом случае лента для светодиодного освещения не перегреется.

В том случае, когда лента светодиодная будет устанавливаться в гипсокартонный короб, то контроллер и блок питания можно размещать в этом коробе. В итоге доступ к ним не будет очень легким.

Видео. Установка светодиодной ленты своими руками

electricadom.com
