Светодиодные ленты: технические характеристики и параметры

SMD светодиоды популярны в производстве и в переводе с английского расшифровываются как «прибор, что устанавливается на поверхность» (Surface Mounted Device). LED лента имеет следующую конструкцию: на гибкую печатную плату припаиваются светодиоды. Кроме токоведущих дорожек для правильной работы элементов, на плату припаивают и транзисторы с диодами. В этой статье мы рассмотрим технические характеристики светодиодных лент типа 5050, 3528, 5630 и 2835.

Содержание

Основные параметры

Итак, основными параметрами LED лент являются:

  1. Тип употребляемого устройства. Этот показатель считается самым важным, который употребляется при производстве приспособления. Существует несколько видов LED: SMD 5050, 3028, 5050 RGB и т.д. Свет распространяется под углом от 120 до 160 градусов. Согласно размерам можно определить количество кристаллов. Так, например, чип с размерами 30х28 обладает лишь одним кристаллом, а 50х50 – 3 кристалла. Из этого видно, что источник света будет светиться ярче там, где три кристалла (практически в 2,5 – 3 раза). Но при этом не стоит забывать, что при большем свечении будет больше употребляться электрической энергии, и соответственно теплоты. А если диодная лампочка будет перегреваться, то это существенно сократит ее срок эксплуатации.Типы светодиодов
  2. Цвет свечения. Такая техническая характеристика считается важной из-за того, что на рынках на сегодняшний день продают полоски различных цветов и, покупая определенный цвет, необходимо знать некоторые нюансы. Что касается белого цвета, то следует знать, что такая светодиодная лента не существует. Для этого применяют синий кристалл, на который наносят люминофор. Со временем элемент выгорает и кристалл начинает светить с синеватым оттенком. К недостаткам таких приспособлений относят то, что они не способны работать длительное время. Яркость ослабевает практически на треть при постоянной круглогодичной работе. Существует два оттенка белого: холодный и теплый свет. Разноцветная светодиодная полоса с RGB тремя чипами (красный, зеленый и синий) обладает отдельной системой питания, благодаря чему каждый цвет управляется отдельно. Такая диодная лента подключается с помощью четырех проводов, а не двух.Различные оттенки свечения
  3. Численность светодиодов на один метр. От того сколько диодов будет располагаться на полосе зависит и общая потребляемая мощность. Как правило, используется светодиодная лента с 60 светодиодами на метр. Техническая характеристика каждого устройства подчеркивает, какая мощность существует на полосе. Мощность может указываться на погонный метр или, когда учитывается вся длина применяемой полосы.Количество диодов на метр
  4. Размеры устройства (длина). Как правило, для дома применяется светодиодная лента, параметры которой составляют 5 метров.
  5. Цветовой оттенок. Диапазон оттенков колеблется от 2700 (теплый цвет) до 6500 (холодный свет).Цветовые оттенки
  6. Класс защищенности. Благодаря такому классу можно узнать, куда LED разрешено устанавливать. Например, самым высшим классом считается IP 65-68. Его можно устанавливать в воде. Подробнее о степени защиты IP вы можете узнать из нашей статьи.Степени защиты
  7. Параметры резки. Каждая диодная полоса обладает определенным шагом резки. Эта техническая характеристика подразумевает, что у каждой модели устройства есть своя ширина модуля МДС. За счет такой конструкции резать полосу можно только в специально обозначенном месте (на картинке ниже указывается место разреза).Правильное разрезание полоски
  8. Рабочее напряжение. Параметры напряжения светодиодная лента имеет следующие: 12, 24 или 220 Вольт. Чаще всего используется LED в 12 Вольт. 24 В применяется для более мощных аналогов.
  9. Цвет основы. Благодаря тому, что полоса имеет несколько цветов, то ее можно подбирать под цвет основы, на которую она будет клеиться.Черная основа

В нашей отдельной статье мы подробно рассказали о том, как выбрать LED ленту для дома. Рекомендуем ознакомиться с предоставленным материалом.

Обзор лент

Сейчас мы рассмотрим основные параметры наиболее популярных типов LED-лент. Техническая характеристика модели SMD 5050 имеет свои особенности, которые привлекают к себе покупателей. Светодиодная лента покупается для подсветки определенного предмета, например, скрытого освещения потолка. Поэтому необходимо тщательно изучить особенности каждого элемента и параметры предмета, на который будет устанавливаться подсветка.

Техническая характеристика полосы SMD 5050:

  • 30, 60 либо 120 светодиодов на один метр;
  • рабочее напряжение 12 Вольт;
  • разнообразие оттенков свечения;
  • угол излучения 120 градусов;
  • температурные ограничения колеблется в пределах от -40 до + 80 градусов;
  • сегмент состоит из трех светодиодов.

5050

Второй популярный тип диодной ленты — 3528, ее характеристики следующие:

  • рабочее напряжение 12/24 В;
  • угол свечения – 120 градусов;
  • температура эксплуатации колеблется между -40 и + 85 градусов.
  • количество светодиодов на метр: 60, 120, 180 или 240.
  • цвет печатной платы: белый, черный, желтый, коричневый.

3528

Технические характеристики светодиодной ленты 5630:

  • угол освещения – 120 градусов;
  • температурное ограничение LED до +85 градусов;
  • напряжение питания составляет 12 В;

5630

Модель 2835 обладает следующими параметрами:

  • рабочее напряжение составляет 12-24 Вольта;
  • количество светодиодов на метр: 30, 60, 120;
  • температурное ограничение от -30 до +60 °C.;
  • световой поток до 100 Люмен;
  • сила тока колеблется от 60 до 300 мА.

2835

Светодиодная лента 5730, ее технические характеристики (светодиодов):

5730

Напоследок рекомендуем вам просмотреть видео, на котором производится сравнение характеристик LED-лент различных типов:

Вот мы и рассмотрели параметры и технические характеристики светодиодных лент. Надеемся, предоставленный материал был для вас полезен!

Также рекомендуем прочитать:

Ленты Светодиодные 12 Вольт: Виды, Особенности Подключения

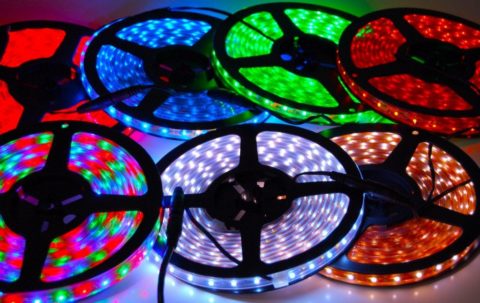

Лента с разноцветными светодиодами

Лента с разноцветными светодиодами

Светодиодные источники света прочно вошли в нашу жизнь. Сегодня никого не удивить декоративной подсветкой или осветительными приборами, в которых применяются эти устройства. Лента светодиодная на 12 вольт широко применяется в промышленности и в быту и популярна за счет своих характеристик и возможностей использования.

Описание LED-лент

Светодиодные ленты представляют собой гибкие печатные платы с равноудаленно размещенными светодиодами. На ленте монтируются также резисторы, ограничивающие ток, проходящий через полупроводники.

Изготавливаются модели с применением SMD и DIP технологий. Наиболее распространенными являются SMD-диоды, монтируемые на поверхности.

В аббревиатуре диода указывается его тип и размер. Например, маркировка SMD 3528 означает использование чипа кристалла с габаритами 3,5 и 2,8 мм.
Ширина ленты варьируется в пределах 0,8…2 см, ее толщина (включая установленные диоды) составляет 0,2…0,3 см.

Ленты выпускаются рулонами длиной 5 м. На одном метре могут быть размещены от 30 до 120 диодов.

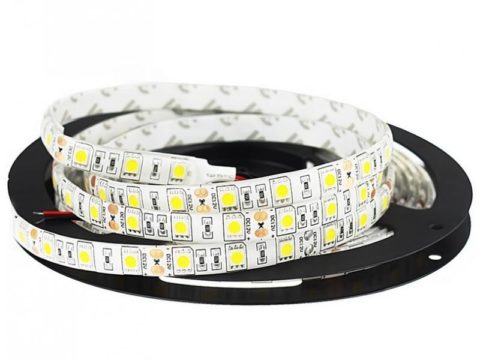

12 В светодиодная лента

12 В светодиодная лента

Отрезать светодиодную ленту можно по специальным меткам — в местах с изображенными ножницами, которые нанесены по всей ее длине через каждые 3 диода, что очень удобно для подбора необходимой длины.

Отрезать ленту нужного размера очень легко

Отрезать ленту нужного размера очень легко

Выпускаются светодиодные источники света, рассчитанные на напряжения 12, 24, 36 и 48 В, но наиболее распространенными являются ленты светодиодные 12в. Чтобы подключить устройство к электросети, необходимо использовать блок питания 12в для светодиодной ленты, являющийся преобразователем напряжения.

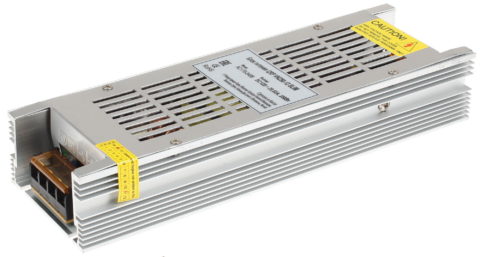

Трансформатор для светодиодной ленты 12 вольт

Трансформатор для светодиодной ленты 12 вольт

Производятся двенадцативольтные ленты и фигурной формы, что позволяет изгибать их в двух плоскостях. Эта возможность расширяет сферы использования светодиодов при декорировании различных объектов.

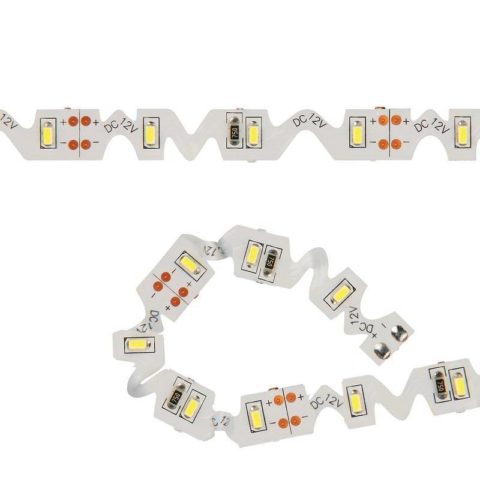

Лента с фигурной платой

Лента с фигурной платой

Для использования в местах, где невозможно закрепить ленту стандартной ширины, предназначены узкие модели, у которых ширина составляет 0,5 см. Определенные специфические задачи позволяют решать ленты, в которых диоды размещены сбоку и световой поток направлен параллельно поверхности.

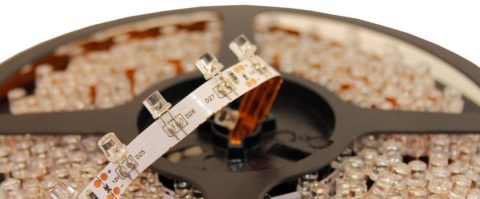

Лента с боковым расположением диодов

Лента с боковым расположением диодов

Важнейшей характеристикой осветительных приборов является величина светового потока. Она зависит от типа и количества диодов, размещенных на метре ленты. Определить интенсивность светового потока можно, если знать число светодиодов и их маркировку.

К примеру, если на метре размещены 30 диодов типа SMD3528, каждый из которых обладает световым потоком в 5 лм, метр ленты излучает 150 лм света. Эта величина соответствует потоку, излучаемому лампочкой накаливания, имеющей мощность 10 Вт. В случае, если установлены 30 диодиков SMD5050 со световым потоком 12 лм, лента выдаст 360 лм. Такой поток излучает 24-ваттная лампа.

Маркировка не всегда наносится на ленту. Подобрать ее размер и характеристики поможет таблица (на фото):

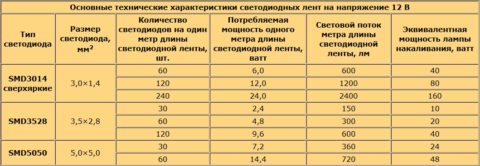

Характеристики лент на 12 В

Характеристики лент на 12 В

Светодиодные ленты 12 вольт наделены многочисленными положительными свойствами:

  • Они легко фиксируются. Для этого на большинстве моделей есть двухсторонняя липкая лента, позволяющая приклеить светодиоды практически к любым поверхностям.

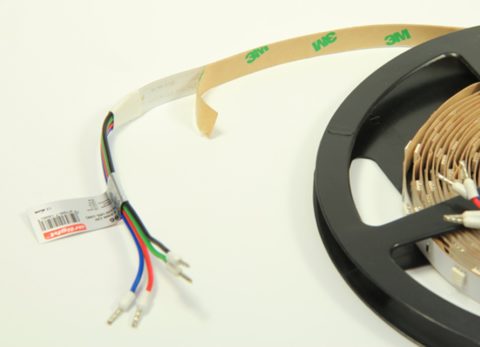

Двухсторонний скотч на тыльной поверхности ленты

Двухсторонний скотч на тыльной поверхности ленты

  • Эластичность
    , позволяющая закрепить конструкцию даже в труднодоступных местах.
  • Длительный срок службы. По отношению к традиционным источникам света — лампам накаливания и люминесцентным моделям светодиоды отличаются большей долговечностью (при условии правильно произведенного монтажа и соблюдения условий эксплуатации).
  • Низкий расход электрической энергии.
  • С помощью светодиодных лент можно реализовывать интересные идеи по оформлению интерьера и экстерьера.
  • Возможность подбора любого цвета освещения. Лентами с контроллерами можно управлять дистанционно, меняя яркость света и выбирая желаемый оттенок.
12 вольт светодиодная лента с контроллером и пультом дистанционного управления

12 вольт светодиодная лента с контроллером и пультом дистанционного управления

Светодиодные ленты 12в обладают одним недостатком — их цена выше, чем у традиционных источников с аналогичным световым потоком.

Где применяются ленты

Сферы использования лент со светодиодами очень разнообразны: источники света применяются для украшения сооружений и помещений, выделения каких-либо объектов, создания интимной обстановки или, наоборот, праздничной атмосферы.

Освещение помещений

  • Лента светодиодная 12 вольт очень востребована при устройстве подвесных потолков, зачастую ее использование позволяет отказаться от размещения традиционных люстр.
  • Диодные ленты используются при декорировании отдельных предметов интерьера.
  • С помощью светодиодных конструкций можно красиво выделить ниши, устроенные в стенах.
  • Лентами со светодиодами можно декорировать плинтусы, стыки пола со стенами, просто создать красивый интерьер со светом, идущим с поверхности пола.
  • Лента светодиодная 12в помогает красиво декорировать элементы лестничной конструкции: ступени, направляющие, ограждения.
  • Светодиоды используются в оформлении размещенных на стенах картин и зеркал.
  • Диоды применяются для создания окантовок арок, оконных и дверных проемов.

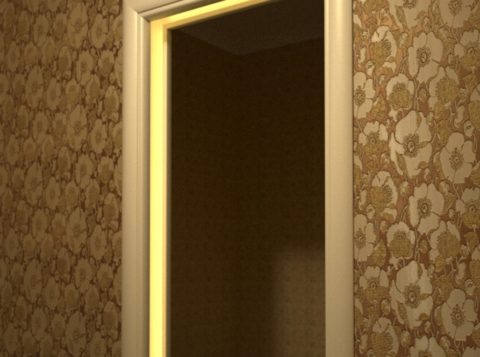

Подсветка дверного проема

Подсветка дверного проема

  • Ленты с размещенными на них светодиодами вносят декоративность и элемент функциональности при оформлении рабочих мест на кухне.
  • Светодиодное освещение отлично смотрится в ванных комнатах.
  • Светодиоды используют для освещения бассейнов.

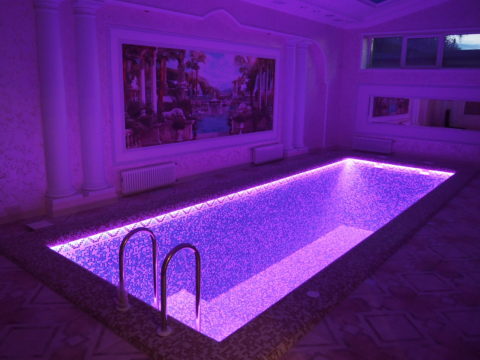

Декорирование бассейна

Декорирование бассейна

  • С помощью небольших отрезков лент выделяются выключатели и розетки.

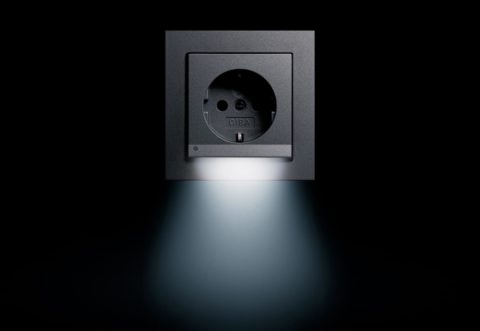

Розетки со светодиодной подсветкой

Розетки со светодиодной подсветкой

  • Если в помещении установлены аквариумы, светодиодная подсветка этих предметов интерьера позволит украсить пространство.

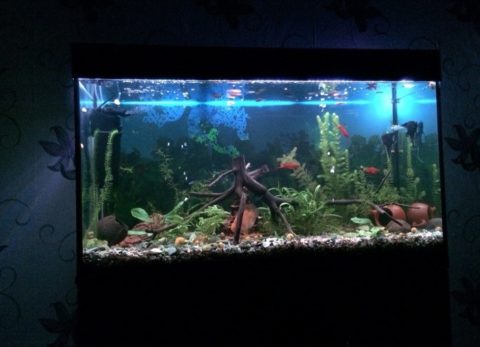

Светодиодная лента для подсветки аквариума

Светодиодная лента для подсветки аквариума

  • Активно применяются светодиодные ленты для декорирования помещений ресторанов, ночных клубов или кафе.

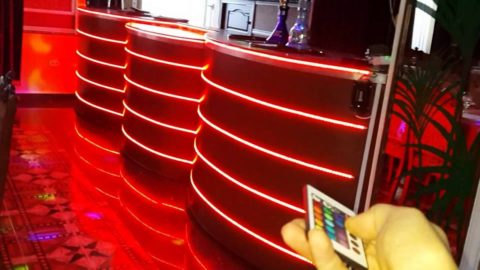

Декорирование барной стойки

Декорирование барной стойки

Декоративная архитектурная подсветка, реклама

Светодиодные ленты широко используются для наружного освещения:  декорирования зданий, различных конструкций, деревьев, выделения информационных и рекламных табло.

В автомобилях, велосипедах, мотоциклах

Светодиодные ленты используются для подсветки транспортных средств: фар, колес, кузова, днища.

Подсветка растений

Используются диоды и для создания условий для роста и развития растений: как комнатных цветов, так и овощных культур.

Ленты со светодиодами, размещенные в теплице, для развития растений

Ленты со светодиодами, размещенные в теплице, для развития растений

Больше полезной информации можно почерпнуть из видео в этой статье.

Как классифицируют светодиодные источники света

Светодиодные ленты выпускаются в большом ассортименте. Их различают по нескольким характеристикам.

Цвет

Ленты бывают монохромными, дающими свечение лишь одним светом, и универсальными (RGB), которым можно задать любой оттенок, имеющийся в природе.

Обозначения монохромных диодов:

  • красный — R;
  • зеленый — G;
  • синий — B;
  • белый — SW.

В последнее время стали популярными универсальные RGB ленты, которые дают любой необходимый цвет свечения. Такая возможность появляется из-за того, что светодиод состоит из трех кристаллов: красного, зеленого и синего. Управление с помощью контроллера предоставляет возможность получить любой оттенок и сложные эффекты.

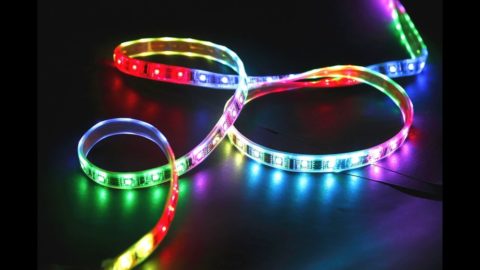

RGB светодиодная лента 12в

RGB светодиодная лента 12в

Количество чипов на метре ленты

Как уже отмечалось, яркость лент напрямую зависит от количества установленных светодиодов. Большее количество элементов, размещенных на метре конструкции, дает больший световой поток.  В лентах на 12

В устанавливается от 30 до 120 диодиков. Но есть и обратная сторона — увеличение количества приводит к необходимости использовать более мощный блок питания. Соответственно, стоимость источника света будет выше.

Степень защищенности

При выборе ленты следует уделить повышенное вниманию значению IP — классу защиты модели от влияния факторов внешней среды. В маркировке указываются две цифры. Первая означает степень защищенности источника света от проникновения твердых тел. Вторая — уровень защиты от проникновения воды.

Для ориентирования в классах защиты светодиодных лент существует таблица.

Степени защиты от проникновение твердых тел и воды

Степени защиты от проникновение твердых тел и воды

Подобрать требуемый класс защиты важно, особенно при установке ленты на улице или в помещении с повышенной влажностью.

По влагозащищенности ленты бывают трех типов:

  • Не защищенные от влаги, которые можно монтировать лишь в помещениях, где отсутствует повышенная влажность.
  • Влагозащищенные, предназначенные для установки в местах с повышенной влажностью, но без прямого попадания воды на ленту.
  • Стойкие к влаге, где резисторы и диоды надежно защищены силиконом, способные функционировать в воде. Такие модели можно использовать для освещения бассейнов или аквариумов.
Влагостойкая диодная лента

Влагостойкая диодная лента

Важно! Лента с аббревиатурой IP 00 (или с отсутствующей маркировкой) не имеет никакой защиты.

Подводя итог сказанному, можно разобраться в обозначениях выпускаемых лент.

Маркировка лент состоит из нескольких параметров. К примеру, обозначение LED-CW-SMD-5050/60 IP68 дает информацию об использовании в конструкции в качестве источника света белых SMD-светодиодов, которые имеют размеры 5 х 5 мм. Причем их размещено 60 штук на 1 м ленты и они имеют класс защищенности IP 68.

Подключение светодиодных лент

Чтобы лента со светодиодами, рассчитанная на напряжение 12 В, работала от электросети с переменным напряжением 220 В, следует использовать блок питания, в котором оно понижается. Блок также необходимо выбирать в соответствии с местом установки (они могут быть герметичными или интерьерными).

Применяется три вида блоков:

  • Герметичное устройство в корпусе из пластика. Обычно мощность такого блока не превышает 75 Вт. Такие модели имеют небольшие размеры, они легкие и стойкие к воздействию влаги. Их можно легко спрятать, поэтому они пользуются популярностью при декорировании интерьеров помещений.
  • Блок питания с алюминиевым корпусом. Мощность этих моделей достигает 100 Вт. Они отлично защищены от любых видов воздействий, включая морозы и ультрафиолет (как указывает инструкция к приборам). Но большие габариты и вес не всегда дают возможность устанавливать их внутри помещений. А для применения при подключении уличной подсветки такие устройства — незаменимы.
  • Открытое устройство. Оно может выдавать и 350 Вт, но обладает большими размерами и массой. Для размещения такого прибора потребуется отдельная ниша или полка в шкафу.

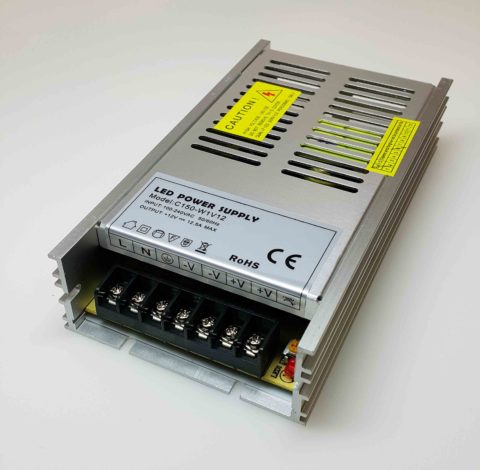

Открытый блок питания

Открытый блок питания

При соединении блока своими руками необходимо учитывать полярность. Плюсовой контакт должен быть подключен к плюсу ленты. В противном случае светодиодная лента 12в работать не будет.

Важно! Мощность блока питания выбирается в соответствии с мощностью ленты (таблица была приведена ранее). При выборе блока закладывается запас по мощности не менее 30 процентов для минимизации вероятности его выхода из строя

Для расчета мощности трансформатора (блока питания) можно воспользоваться формулой: Pблока = L * 1,3 * N * Pдиода, где L -длина ленты, N — количество диодов на метре ленты, Pдиода — мощность одного светодиода, 1,3 — коэффициент запаса.

Или можно взять из таблицы мощность одного метра ленты и умножить ее на общую длину и поправочный коэффициент. Например, чтобы подключить две ленты по 5 метров со светодиодами SMD 3528, мощность метра ленты которых равна 7,2 Вт, потребуется блок питания мощностью 94 Вт.

Также важно соблюдать параллельность соединения нескольких лент с блоком. При последовательном соединении полноценно работать будет лишь первая из подключенных лент. На остальных свечение будет слабым, и диоды быстро выйдут из строя, так как суммарная мощность их превысит мощность блока.

Параллельное подключение двух лент с контроллером к блоку питания

Параллельное подключение двух лент с контроллером к блоку питания

Светодиодная лента 12 вольт представляет собой отличный вариант для оформления внутренних пространств строений и прилегающих территорий. Неприхотливые в эксплуатации, достаточно легко монтируемые, долговечные источники света позволят воплотить в жизнь фантазии дизайнеров и людей, желающих придать изюминку своему жилищу.

Светодиодная лента – выбор и подключение

Светодиодная лента - это искусственный источник света, представляющий собой узкую гибкую ленту с проводниками, длиной до 5 м, на которой равноудаленно установлены светодиоды. Светодиоды на ленте разбиты на группы. Каждая группа состоит из нескольких включенных последовательно светодиодов и является законченной схемой, что позволяет разрезать ленту поперек на отрезки любой длины кратной длине одной группы.

Светодиодные ленты

Светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным, синим, зеленым, желтым или белым) и универсальные (RGB), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления, включая один из основных цветов или выбирая любой, существующий в природе.

Светодиодная лента

Возможно также включать режим, при котором цвет свечения светодиодной ленты будет плавно меняться во всем диапазоне с заданной скоростью изменения во времени.

RGB светодиодные ленты

По организации излучения света RGB светодиодные ленты бывают трех типов.

У первого типа ленты используются светодиоды LED-R-SMD3528 или LED-R-SMD5050 (красный), LED-G-SMD3528 или LED-G-SMD5050 (зеленый) и LED-B-SMD3528 или LED-B-SMD5050 (синий), припаянные по три штуки рядом повторяющимися триадами по всей длине ленты. Изменение цвета свечения ленты достигается групповым изменением интенсивности свечения светодиодов каждого цвета. Такие светодиодные ленты хорошо подойдут для подсветки интерьера в случаях, когда светодиоды спрятаны от глаз человека. Если светодиоды будут видны, то изменение цвета свечения будет менее эффективным.

Светодиодные RGB ленты

R, G и B светодиоды серии SMD3528 имеют размер 3,5×2,8 мм2 и излучают световой поток от 0,6 до 2,2 люменов, в зависимости от цвета свечения. Светодиоды серии SMD5050 по размеру больше (их размер 5×5 мм2) и соответственно светят ярче, световой поток составляет в зависимости от цвета свечения от 2 до 8 люменов. Поэтому по размеру припаянных светодиодов на ленте, даже не зная технических характеристик, легко определить какая из них будет светить ярче.

Во втором типе лент применяются RGB светодиоды серии LED-RGB-SMD3528 или LED-RGB-SMD5050. Отличительная особенность этих светодиодов в том, что в одном корпусе смонтированы сразу три светодиода – красный, зеленый и синий. Поэтому световой поток у у них намного меньше и составляет у LED-RGB-SMD3528 всего 0,3–1,6 люменов, у LED-RGB-SMD5050 всего 0,6–2,5 люменов. Но благодаря тому, что излучатели цветов расположены практически в одной точке, достигнута высокая эффективность градации цветов.

Светодиодная RGB лента WS2812B

Совсем недавно появился новый тип светодиодов WS2812B (имеет четыре вывода) и WS2812S (имеет шесть выводов). По геометрическим размерам и внешнему виду эти светодиоды не отличаются от LED-RGB-SMD5050. Однако благодаря установке в корпусе светодиодов WS2812 ШИМ-контроллера WS2811 появилась возможность каждым из светодиодов, установленных на светодиодной ленте управлять персонально всего по двум проводам.

Таким образом, у дизайнеров появилась возможность изменять цвет свечения любого участка ленты вне зависимости от ее длины по своему усмотрению. Широкое распространение светодиодной ленты, созданной на базе светодиодов WS2812, сдерживается высокой ценой и необходимостью применения дорогостоящего специализированного контроллера. Без подачи с контроллера управляющего сигнала на светодиод WS2812 он светить не будет.

Маркировка светодиодных лент

Маркируются светодиодные ленты всеми производителями, как правило, по единому международному стандарту. Класс защиты в маркировке обозначается в соответствии с требованиями стандарта защиты электрооборудования от воздействия внешних факторов IEC-952.

Рассмотрим, например, как расшифровывается маркировка светодиодной ленты LED-CW-SMD-5050/60 IP68. LED – светодиодная лента, CW – белого света, SMD – сделана на базе без выводных светодиодов, 5050 – размер корпуса светодиода 50х50 мм2, 60 – на одном метре длины ленты установлено 60 светодиодов, IP68 – по степени защищенности лента рассчитана для длительной работы на глубине (например, для подсветки аквариума или бассейна изнутри).

Если в маркировке параметр IP отсутствует, значит светодиодная лента не имеет никакой степени защиты, то есть степень защиты соответствует IP00.

Светодиодная лента - подробный обзор, виды, характеристики

Содержание:

Светодиодные ленты — это уникальный источник света, способный реализовать самые смелые задумки по организации сценариев освещения.

Конструктивно светодиодная лента представляет собой гибкую печатную плату из меди компактных размеров — высотой 2-3 мм и шириной 8-10 мм. К плате припаяны светодиоды с углом рассеивания 120°. С обратной стороны снабжена самоклеющимся слоем для монтажа на поверхность основы.

Устройство светодиодной ленты Схема устройства открытой монохромной ленты белого цвета

Гибкость и компактность ленты наделяет ее широчайшей функциональностью. Она незаменима для освещения труднодоступных мест и ограниченных пространств, используется как дизайнерский акцент для выделения потолочных конструкций, ниш, ступеней, контурной подсветки пола и предметов интерьера. Так же применяют как самостоятельный источник света для шкафов, рекламных конструкций, прозрачных световых панелей.

Виды светодиодной ленты

Всё многообразие светодиодных лент можно условно разделить на несколько основных групп в зависимости от ключевых характеристик и области применения. По цвету свечения делятся на монохромные и многоцветные RGB-ленты. По степени защищенности различают открытые и герметичные. Еще можно выделить типы «Бегущий огонь» и бокового свечения.

Изучим каждую группу подробнее.

Монохромные

Монохромная светодиодная лента Монохромная лента белого цвета

Монохромные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.

Ограниченность цветовой гаммы компенсируется экономической выгодой — монохромные ленты самый доступный по цене вариант. Основное применение — контурная подсветка навесных конструкций, ниш, полок, лестниц.

Многоцветные RGB

RGB светодиодная лента RGB светодиодная лента

Многоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков. Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.

RGBW - светодиодная лента RGBW - светодиодная лента

Особой разновидностью многоцветных лент является RGBW. В ней к RGB-светодиодам добавлен светодиод «холодного» белого цвета (около 6000 кельвин). Отдельный белый канал может работать в независимом режиме или же дополнять цветные, смягчая их интенсивность.

Открытые

В базовом исполнении светодиодные ленты выпускаются открытыми. Все элементы — печатная плата, диоды, резисторы — ничем не защищены.

Открытая светодиодная лента Открытая светодиодная лента белого цвета

В таком виде светодиодная лента уязвима к воздействию влаги или механическим повреждениям, но зато отличается низкой ценой . Поэтому этот тип применяют в качестве скрытой подсветки в мебели и декоративных конструкциях интерьера. Или же ее закладывают в специальные световые короба, выполняющие функцию внешней защитной оболочки.

Герметичные

Для защиты светодиодов от внешнего воздействия — влаги, пыли или предметов покрупнее — на ленту наносят слой прозрачного герметика, не проводящего ток.

Герметичная светодиодная лента Герметичная светодиодная лента класса IP65

Варьируя состав и толщину герметика, производители выпускают изделия разной степени защищенности.

Класс защищенности присваивается по системе Ingress Protection Rating (IP), соответствующей международному стандарту IEC 60529. Первая цифра в кодировке — защита от проникновения предметов. Вторая цифра — защита от влаги.

Класс Защита от предметов Защита от влаги
IP33 от крупных предметов диаметром более 2,5 мм от дождя и брызгов, падающих под углом 60°
IP65 полная защита контакта от пыли от водяных струй с любого направления
IP67 полная защита контакта от пыли от кратковременного погружения в воду на 1 метр

Сфера применения герметичных лент — это в первую очередь помещения с повышенной влажностью (ванные комнаты, бани, сауны, бассейны). За счет того, что герметик защищает еще и от механических воздействий — случайных ударов, упавших предметов или наступания ногой, такие ленты подходят для монтажа в полу или на ступенях лестниц.

Ленты «Бегущий огонь»

В светодиодных лентах типа «Бегущий огонь» за счет особой конструкции печатной платы, в которую вмонтированы адресные микросхемы управления, можно задавать цвет и яркость каждого диода в отдельности.

Лента Бегущий огонь Светодиодная RGB-лента «Бегущий огонь»

В результате с помощью контроллера можно создавать сценарии освещения, которые недоступны обычным монохромным и RGB-лентам. Например, создать эффекты переливающихся цветов или мерцания, огней, бегущих в разных направления и с разной интенсивностью.

«Бегущий огонь» излюбленный способ декорирования и организации освещения в развлекательных заведениях, клубах и ресторанах.

Ленты бокового свечения

В лентах бокового свечения применяются цилиндрические светодиоды, которые припаяны к торцу платы.

Лента бокового свечения Лента бокового свечения

Торцевое расположение диодов изменяет направление света — диоды светят вдоль освещаемой плоскости. Подобные ленты часто используются для подсветки плазменных экранов и мониторов, а также в рекламных конструкциях.

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид диодов, число диодов на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными диодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Вид диодов

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

Виды диодов Виды диодов

Первые две цифры означают длину диода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные диоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность диодов на один метр длины определяет в первую очередь яркость свечения. Чем больше диодов, тем ярче будет светить лента.

Варианты плотности диодов Варианты плотности диодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством диодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.

Где резать ленту? Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты Кратность резки
SMD 3528 60 LED 12V 3 светодиода – 5 см
SMD 3528 120 LED 12V 6 светодиодов – 5 см
SMD 3528 240 LED 24V 12 светодиодов – 5 см
SMD 5050 30 LED 12V 3 светодиода – 10 см
SMD 5050 60 LED 12/24V 6 светодиодов – 10 см
SMD 5050 120 LED 24V 12 светодиодов – 10 см

Маркировка светодиодных лент

Маркировка светодиодной ленты как VIN автомобиля. В ней закодирована вся основная информация и технические характеристики.

К примеру, маркировка LED-CW-SMD3528/30 IP20 расшифровывается так:

Элемент маркировки Значение Другие варианты
LED Источник света — светодиод
CW Цвет свечения — белый R — красный
G — зеленый
B — синий
RGB — многоцветный
SMD3528 Тип диода — безвыводной (SMD) размером 35х28 мм
30 Плотность диодов — 30 шт на 1 метр 60 — 60 шт на 1 метр
90 — 90 шт на 1 метр
120 — 120 шт на 1 метр
240 — 240 шт на 1 метр
IP20 Класс защищенности

Другой вариант маркировки RT 2 5000 12V Warm (3528, 300 LED, LUX) расшифровывается так:

Элемент маркировки Значение Другие варианты
RT Серия ленты — открытая лента (фронтального свечения – от плоскости) RTW – герметичная лента (фронтального свечения – от плоскости)
RS – открытая лента бокового свечения (вдоль плоскости)
RSW – герметичная лента бокового свечения (вдоль плоскости)
2 Номер завода изготовителя
5000 Длина ленты — 5000 мм или 5 метров 4000 – 4 метра
3000 – 3 метра
2500 – 2.5 метра

Для герметизированных лент добавляется буква, обозначающая тип герметизации:
5000 P – 5 метров, силиконовая трубка прямоугольного сечения
5000 SЕ – 5 метров, верхняя заливка тонким слоем силиконового герметика
5000 PGS – 5 метров, силиконовая трубка, заполненная герметиком

12V Напряжение питания — 12В 24V
36V
Warm Цвет свечения — Белый теплый (2700-3500 К) Day – Белый дневной (4000-5000 К)
White – Белый чистый (6000-8000 К)
Cool – Белый холодный (8000-10000 К)
Red – Красный
Yellow – Желтый
Green – Зеленый
Blue – Синий
Orange – Оранжевый
Pink – Розовый
Violet – Ультрафиолет
RGB – многоцветный (управление контролером)
SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни»
3528 Тип диода — диод размером 35х28 мм
300 LED Количество диодов — 300 диодов на 5 метров длины 2Х – двойная плотность
2Х2 – двойная плотность, два ряда
LUX Цвет основания ленты — лента улучшенного качества на белой плате W – на белой плате
B – на черной плате

Как подключить светодиодную ленту

Существует большое количество вариаций подключения светодиодных лент. Ниже приведены наиболее часто встречающиеся из них.

Подключение одной монохромной ленты

В простейшем варианте подключения понадобятся только блок питания и провода.

Схема подключения монохромной ленты Схема подключения монохромной светодиодной ленты

Подключение нескольких монохромных лент

В том случае, если понадобится смонтировать несколько лент одновременно, используется параллельная схема. Каждый последующий источник света подключается с помощью проводов сечением 1,5 мм.

Схема подключения нескольких монохромных лент Схема подключения нескольких монохромных светодиодных лент

Подключение многоцветной RGB-ленты

В случае подключения многоцветной ленты помимо блока питания и проводов применяется RGB-контроллер. Некоторые модели контроллеров комплектуются пультами дистанционного управления.

Схема подключения многоцветной RGB-ленты Схема подключения многоцветной RGB-ленты

Подключение нескольких RGB-лент без усилителей

Две и более многоцветных лент можно подключить через один блок питания и один RGB-контроллер. Для этого применяется параллельная схема. Но есть ограничение — один контроллер имеет фиксированную мощность (до 200 Вт), и каждый лишний метр ленты увеличивает нагрузку на него. Если превысить допустимую нагрузку, контроллер может перегореть.

Схема подключения нескольких RGB-лент без усилителей Схема подключения нескольких RGB-лент без усилителей

Подключение нескольких RGB-лент c усилителем

Чтобы снизить нагрузку на RGB-контроллер и смонтировать достаточно длинную цепь из нескольких многоцветных лент, рекомендуется применять RGB-усилители. Помимо разгрузки контроллера они еще и обеспечат равномерное свечение светодиодов по всей длине.

Схема подключения нескольких RGB-лент c усилителем Схема подключения нескольких RGB-лент c усилителем
Чем отличаются светодиодные ленты - 3 характеристики

как светят разные светодиодные ленты 3528, 5050, 5630Светодиодная лента это одна из разновидностей светодиодного светильника, выполненного в виде гибкой пластиковой основы с клеящим слоем на обратной стороне и расположенными на ней светодиодами. Она используется для декоративной подсветки интерьера, а также как альтернатива основному источнику освещения. Поставляется в пластиковых катушках.

Длина в катушке — 5 метров. Лента представляет из себя единую медную плату, на которой расположены резисторы и светодиоды. Эти пять метров состоят из отдельных сегментов по 5 см каждый.из чего состоит светодиодная лента

Например у ленты SMD3528 на таком сегменте располагается 1 резистор и 3 светодиода. У ленты SMD5050 для каждого светодиода установлен свой резистор. По краям сегмента расположены линии разреза и места под пайку. Таким образом при необходимости ленту можно укоротить только на длину кратную длине сегмента.как можно отрезать светодиодную ленту правильно

Медное основание светодиодной ленты — это фактически те же самые провода, только в плоском исполнении. По сечению они рассчитаны на ток, способный запитать участок не более 5м. Самостоятельное удлинение ленты может привести к ее выходу из строя.

Виды светодиодных лент

Светодиодные ленты бывают нескольких типов:

  • одноцветные или монохромныеодноцветная монохромная лента
  • цветные или RGB=Red-Green-Blue (красный-синий-зеленый)разноцветная RGB светодиодная лента

Отличить одноцветную от RGB можно по количеству припаянных проводков. На монохромной их всего два, а на цветной четыре.четыре проводка для подключения на RGB ленте

При этом для подключения одноцветной нужен только блок питания, а для RGB ленты еще обязателен контролер.контролер для подключения RGB ленты

  • открытыеоткрытая светодиодная лента IP20
  • защищенные от влагизащищенные от влаги светодиодные ленты

Также они делятся по размеру светодиодов и способу их применения. Самые распространенные это:

разница ленты SMD3528 и SMD5050Менее популярны:

Что такое SMD и как оно расшифровывается? SMD от английского Surface Mounted Device - устройство поверхностного монтажа. То есть светодиод припаянный на подложку сверху.разновидности светодиодов на лентах

Цифры после SMD обозначают размер светодиода в миллиметрах - его длина и ширина.

светодиодная лента SMD3528 размеры и параметрыДанный вид имеет светодиоды небольшого размера 3,5мм * 2,8мм. Яркость такого диода всего 4-6 люмен. Ширина ленты 8мм. Такой тип используется исключительно для декоративной подсветки.технические данные SMD3528

Она не слепит глаза и по причине маломощности позволяет сэкономить на покупке мощных блоков питания.мощные блоки питания для светодиодной ленты

SMD3528 выпускается монохромных цветов и не способна менять свою расцветку при работе.

светодиодная лента SMD5050 технические данныеSMD5050 имеет светодиоды размером 5мм на 5мм. Такие светодиоды уже могут заменить основное освещение, так как мощность всего одного элемента здесь 11-25 люмен.

Это будет давать световой поток равный 60 ваттной лампочке накаливания. Собственно потребление SMD5050 всего 15 Вт. Ширина ленты - 10мм.светодиодная лента SMD5050 технические данные

Она примерно в 3 раза ярче чем SMD3528. Одно из главных ее преимуществ - способность менять цвета под управлением RGB контроллера.

SMD2835 выдает около 50 люмен на один чип. Отличается высокой ценой. Ширина - 8мм.технические параметры ленты 2835

Высокая светоотдача имеет и обратную негативную сторону - нагрев поверхности. Без хорошего теплоотвода применять такую ленту запрещено.светодиодная лента в алюминиевом кожухе

В качестве него используйте алюминиевый профиль, желательно с матовым экраном. Он будет рассеивать свет, сглаживая слепящий эффект.светодиодная лента внутри алюминиевого профиля

Светодиоды 2835 и 3528 очень похожи друг на друга, как их быстро различить? Дешевый чип 3528 имеет большую высоту, а дорогой и яркий SMD 2835 - имеет низкий профиль для лучшего охлаждения и отдачи тепла.сравнение светодиодной ленты SMD2835 и SMD3528

Лента SMD 5630 (5730)

Самый мощный чип 5630 (5730). У него светоотдача - 60 люмен.технические данные ленты SMD5630



Он еще больше требователен к охлаждению. Применяется в основном для подсветки дорогих интерьеров и в витринах не дешевых магазинов и бутиках.

Сравнение технических характеристик светодиодных лент SMD3528, 5050, 5630, 5730 сведенные в одну таблицу:сравнение световых потоков от разных светодиодных лент

Количество светодиодов

светодиодные ленты на разное количество светодиодовОдно из отличий светодиодных лент между собой - это количество светодиодов. Когда вам в магазине говорят SMD 5050 на 60 диодов это означает, что в 1 метре ленты расположено 60 диодов. Бывают изделия на 30-60-72-90-120-180-240 диодов.

Мощность и яркость ленты

Тут все просто, чем больше смонтировано на ленте светодиодов и чем они больше по размеру, тем больше ее мощность. Самая маломощная - это SMD 3528 на 60 диодов. Ее мощность всего 4,8Вт.технические параметры характеристики светодиодных лент

Яркость светодиодной ленты пропорциональная ее мощности. Чем она мощнее, тем ярче будет светить. Только не путайте здесь зависимость от количества, и всегда обращайте внимание на размеры самих светодиодов.

Лента с 30-ью элементами может светить гораздо ярче, чем с 60-ью.

Степень защиты

степени защищенности светодиодных лентСтепень защиты ленты обозначается двумя латинскими буквами - "IP" и двумя цифрами после них.

  • ленты без защиты - IP20

Она не защищена от влаги, брызг и очень слабо защищена от механических воздействий. Открыты места пайки, контакты и т.д. Некоторые производители прописывают в документах IP33, но это также можно отнести к изделиям без защиты.открытая не защищенная от влаги лента

При попадании влаги на такую ленту может произойти замыкание и она перегорит.

  • ленты с защитой IP65 или IP54

На нее с верхней стороны нанесен защитный состав. Среди специалистов ее называют - лента в силиконе. На самом деле это не силикон, а эпоксидное покрытие. эпоксидное покрытие для защиты светодиодных лент

Эта светодиодная лента боится морозов, потому что ее защита при отрицательных температурах просто дубеет и становится жесткой и хрупкой.

  • ленты с защитой IP67

Это уже вполне герметичное изделие. Такую ленту можно монтировать даже на улице. Она помещена в силиконовый чехол и не боится влаги и дождя.разновидности лент с разной степенью влагозащиты

  • максимальная защита IP68светодиодная лента с максимальной защитой IP68

Такая лента укладывается в П-образный силиконовый профиль и сверху заливается эпоксидным составом. Она способна выдержать даже помещение в воду. Часто применяется для подсветки в фонтанах или в ванной.схема закрепления влагозащищенной светодиодной ленты в фонтане

Ознакомившись со всеми характеристиками при следующем походе в магазин на вопрос продавца: "Какую вам светодиодную ленту нужно?" вы должны смело и со знанием дела ответить:

"Мне нужна светодиодная лента SMD 5050 на 60 диодов, со степенью защиты IP65 и чтобы ее световой поток был хотя бы на 1200 люмен".

Расшифровка названий

Что обозначают сокращения и аббревиатуры из цифр и букв в полном названии марок светодиодных лент:

расшифровка названий светодиодных лент

сокращения и аббревиатура в названии лент

23





Отличия дешевых и дорогих светодиодных лент

обычная светодиодная лента дешеваяСамая "размытая" характеристика, но самая важная для вас - это класс качества ленты. Почему одни и те же экземпляры с одинаковым количеством светодиодов, мощностью, одной степени влагозащиты стоят совершенно разных денег?

Как отличить хорошую ленту от не качественной и в чем разница? Чтобы это понять нужно знать из чего состоит светодиодная лента.из чего состоит светодиод в ленте

Три ее главных компонента:

  • подложка или гибкая печатная плата
  • сами светодиоды

Несмотря на похожесть, у лент стандартного класса и у премиум лент отличается все, начиная от подложки. В премиум варианте в ее состав входит гораздо больше меди. Такая лента попросту толще.медное основание светодиодной ленты

Ее токопроводящая способность за счет этого гораздо выше, плюс она быстрее отводит тепло. К сожалению руками этого не ощутить, зато электронный штангенциркуль или микрометр помогут определить разницу толщины дешевой и дорогой ленты.

Разница светодиодов

Сам светодиод состоит из корпуса, в который помещены излучающие кристаллы-чипы. Все это сверху залито компаундом. Чипы в дешевых и дорогих лентах разные.светодиод залитый люминофором

В чем отличия?

В недорогих лентах они меньшего размера и соответственно выдают меньший световой поток.световой поток от разных светодиодных лент наглядно

  • материал токопроводящих нитей

У качественных лент они золотые. В стандартных вариантах сделаны из сплавов. Со временем под воздействие люминофора или компаунда, нити из сплавов разрушаются. Поэтому и срок службы самого светодиода меньше

  • качество заливки люминофора

У элит класса он меньше воздействует на сами чипы и их контакт не сказывается на сроках службы светодиода.

  • разница в чипах

Так называемая биновка. Это когда соседние светодиоды из-за разных кристаллов могут светить разным потоком и оттенками.

Как все это увидеть наглядно в магазине? К сожалению без подачи напряжения визуально этого не сделать. Но включив ленты параллельно одна возле другой можно увидеть разницу.разница наглядно между дешевой и качественно светодиодной лентой

Будет казаться что премиум светодиод чуть-чуть большего размера. На самом деле это не так. И там и там могут быть SMD3528, но в качественном варианте просто чип большего размера. Из-за этого создается такое впечатление.

Но лучше всего смотреть не на сами светодиоды, а на освещенную ими поверхность. Светодиоды разных фирм могут иметь отличающиеся углы рассеивания (по стандарту должно быть - 120 градусов). Чип с меньшим углом (90-100 градусов) визуально вам покажется гораздо ярче, хотя по факту это будет не так.

Клеевая основа

У всех лент сзади подложки есть клейкое основание. У премиум это Scotch 3М. Причем там должна быть не только одна надпись 3М, но еще и маркировка в виде отдельных цифр.отличие клеевой основы светодиодных лент дешевых и качественных

Однако каким бы он качественным не был, но со временем и этот скотч отклеивается. А представьте если у вас все это дело спрятано за подвесным потолком?

Поэтому профессионалы советуют использовать для клейки светодиодных лент теплопроводящий клей или дополнительно поддерживать ее в нескольких точках маленькими хомутами-стяжками.теплопроводящий клей

Влагозащита лент

Также отличается и влагозащищенное покрытие. Например эпоксидная защита у дешевых экземпляров со временем желтеет. Соответственно тускнеет световой поток.некачественная влагозащита светодиодной ленты

Причем такая лента может пожелтеть даже без эксплуатации, просто лежа на хранении.

Кроме того, в таких изделиях происходит окисление контактов.

Недостатки дешевых светодиодных лент

В конечном итоге на что это отражается?

  • лента премиум классов на 30% или даже на 50% ярче. Это все из-за размеров чипов.
  • на стандарт лентах срок службы в разы меньше

Светодиоды на недорогой ленте будут исправно служить примерно 1 год или полтора. Это если соблюдать все условия ее подключения.

Ленты элит класса работают без перебоев от 5 лет и выше. Главное создать ей хорошие условия для теплоотдачи.

Статьи по теме

Светодиодная лента. Характеристики и особенности выбора.. Информация — Диод КМВ

Разделы статьи

Общая информация

Светодиодная лента (Led Strip) - светодиодный источник света, представляющий собой гибкую монтажную плату в виде ленты с расположенными на равномерном расстоянии светодиодами и другими необходимыми элементами (резисторы для ограничения тока, микросхемы для управления и т.д.). В последнее время ленты приобрели популярность и прочно занимают постоянно расширяющуюся нишу в самых различных сферах, благодаря большому разнообразию характеристик и параметров. Расскажем, на что нужно обратить внимание, если вы хотите купить светодиодную ленту.


Светодиодная лента.

Основной сферой применения светодиодных лент является интерьерное декоративное освещение. Впрочем, светодиодные ленты все чаще используются и как основной источник света. Подсветка мебели, подсветка кухонных шкафов и фартуков, контурная подсветка потолков и других элементов интерьера. Светодиодная лента широко используется в наружной рекламе и архитектурной подсветке. Использование RGB-лент вместе с контроллерами позволяет реализовать различные эффекты, как простые: смена цвета, мерцание или затухание, так и сложные: бегущий огонь, змейка и прочие, светомузыкальные эффекты. В последнем случае используется SPI или DMX светодиодная лента.

В зависимости от сферы использования, следует выбирать ленту с теми или иными характеристиками и обращать внимание на особенности, о которых пойдет речь ниже.

Напряжение

Напряжение. Большинство светодиодных лент рассчитано на подключение к сети через блок питания. Соответственно, они могут быть рассчитаны на напряжение 5 вольт, 12 вольт, 24 вольта.

Выбираемое напряжение зависит от задачи и возможности подключения - чем выше напряжение, тем меньше сила тока при одинаковой мощности. Соответственно, меньшие требования к сечению проводников и к длине подключаемой ленты. Так для лент напряжением 5 вольт максимальная длина подключаемого отрезка составляет 2 метра, для лент напряжением 12 вольт - 5 метров, но для лент, рассчитанных на 24 вольта, максимальная длина составит уже 10 метров.

Таким образом, где подключение ленты каждые пять метров затруднено, например, фасады зданий, правильнее выбирать ленту большего напряжения. Внутри помещения можно использовать ленту с меньшим напряжением. Такой вариант предпочтительнее, поскольку большая подключаемая длина будет обладать меньшей надежностью.

Светодиодная лента 5V
Светодиодная лента 5V

Светодиодная лента 24V
Светодиодная лента 24V

Светодиодная лента 220V
Светодиодная лента 220V

Светодиодные ленты напряжением 5 вольт встречаются редко. В основном, это "умные" ленты SPI или DMX, ориентированные на подключение к уже имеющимся источникам питания. В этом случае преимущество таких лент заключается в использовании более простой элементной базы, а следовательно, в более высокой надежности (SPI и DMX контроллеры, в основном, работают с напряжением 5 вольт, в ином случае требуется более сложная элементная база).

Существуют ленты с рабочим напряжением 220 вольт. Для подключения к сети им не требуется блок питания, лишь небольшой выпрямитель. Это удобно там, где монтаж блоков или разводка питания затруднены. Плюс данной ленты также в большом подключаемом метраже. Но есть и минусы - повышенные требования к электробезопасности и большая кратность реза - около метра. Если какая-то часть ленты выходит из строя, то гореть не будет весь участок до следующей линии реза.

Кратность реза и длина намотки

Шаг нарезки или кратность реза. Длина намотки. Светодиодная лента продается намоткой. В основном, это 5 метров, 10 метров, реже 15 и более метров. Длина намотки зависит от напряжения и, как правило, составляет максимально возможную подключаемую длину. Ленты, рассчитанные на напряжение 220 вольт, могут продаваться бухтами 30, 50 и 100 метров.

Естественно, что в работу может пойти не вся длина ленты, а лишь ее часть. Для этого предусмотрены специальные участки, в которых ленту можно делить на отрезки. По краям линии реза на ленте имеются контактные площадки для подключения отрезков через коннекторы или припаивание проводов.

Длина отрезков зависит от конструктивных особенностей, напряжения и количества светодиодов на погонный метр. На каждом отрезке светодиоды подключены последовательно, так как имеют рабочее напряжение около 3 вольт. Так, например, лента 12 вольт 60 диодов на метр будет иметь кратность реза 5 см, а точно такая же лента, но рассчитанная на 24 вольта, будет иметь кратность реза 10 см.

Линия разреза ленты
Линия разреза ленты

Зависимость шага реза от плотности кристаллов и их типа
Зависимость шага реза от плотности кристаллов и их типа

Длинна намотки: 5м - лента 12В, 10м - лента 24В.
Длинна намотки: 5м - лента 12В, 10м - лента 24В.

Светодиодная лента 220 вольт по этой же причине имеет кратность реза около метра.

Кроме длины намотки и кратности реза светодиодная лента может иметь различную ширину - от 6 мм, и толщину, зависящую от конструктивных особенностей и используемых кристаллов. На это стоит обращать внимание, выбирая ту или иную ленту для монтажа в специальный профиль при использовании в интерьере.

Тип кристалла

Тип кристалла, производитель кристалла. Важной технической характеристикой, является тип кристалла светодиодов ленты. От типа кристалла во многом зависит мощность и яркость, а также некоторые конструктивные особенности. При производстве лент распространены кристаллы типов 5050, 2835, 5630. Подробнее об особенностях этих и других типов вы можете прочитать в отдельной статье. Стоит отметить, что существуют кристаллы, используемые преимущественно в лентах, такие как 7020 и 8520 - для торцевых лент, или кристаллы, совмещающие несколько вариантов люминофора. Это позволяет при размещении в одном ряду менять цветовую температуру ленты или цвет свечения.

Количество диодов на метр и мощность

Количество диодов на метр и мощность. Количество светодиодов на метр или плотность светодиодов - одна из часто определяющих выбор той или иной ленты характеристик, которая говорит сама за себя. Встречаются ленты с количеством светодиодов на метр от 30 до 120 и более. От количества светодиодов на метр непосредственно зависит яркость и мощность светодиодной ленты. Чем выше плотность светодиодов, тем ровнее будет свечение.

Количество диодов на метр и тип кристалла - важный момент, который нужно учитывать при выборе ленты. Если вам нужна неяркая мягкая ровная подсветка, лучше отдавать предпочтение лентам с большим количеством менее производительных диодов: например, светодиодная лента 12 вольт 120 SMD2835 или 120 SMD5050 подойдет для этих целей больше, чем лента 12 вольт 60 SMD5630.


Лента 60SMD 2835 6Вт


Лента 60SMD 5050 14,4Вт


Лента 120SMD 2835 12Вт

Мощность светодиодной ленты - важная характеристика, влияющая на выбор источника питания для ленты и на ее подключение. Измеряется она в ваттах на погонный метр и может составлять от 4 до 30 Ватт. Например, лента 60SMD 5050 (60 кристаллов SMD5050) имеет мощность 14,4 Вт. на м. п., а лента 60SMD 3528 уже только 9 Вт.

Яркость или световой поток измеряется в люменах на погонный метр и определяет количество света, излучаемого лентой. Чем выше эта величина, тем больше яркость ленты.

Степень защиты светодиодной ленты

Степень защиты светодиодной ленты. Светодиодные ленты изготавливаются с различной степенью защиты от атмосферных и иных воздействий (степень защиты IP).

Лента с защитой IP20 может использоваться внутри сухих помещений: для интерьерной подсветки мебели, потолков, витрин, внутри профиля для светодиодной ленты. Применение в других условиях такой ленты не рекомендуется, либо необходима дополнительная защита от атмосферного воздействия и влаги.

Лента со степенью защиты IP67 надежно изолирована силиконом или гибким корпусом и может применяться на улице или во влажных помещениях практически без ограничений. Это так называемая влагозащищенная лента.


Лента со степенью защиты IP20. Без защиты.


Лента со степенью защиты IP44. Защита с одной стороны.


Лента со степенью защиты IP65. Защита с обоих сторон.

Также существуют ленты с другими промежуточными вариантами степени защиты, цена которых выше, чем у открытой ленты, но гораздо ниже, чем у ленты IP67. Предпочтение данным лентам стоит отдавать с учетом некоторых нюансов: для кухни не рекомендуется использование открытой ленты, но лента IP33 (тонкий слой силикона сверху, или нанолак) вполне допустима. Лента IP54 (силикон с наружной стороны) может использоваться на улице в местах, где нет прямого атмосферного воздействия. Ленты с защитой IP33 – IP54 можно использовать для наружной рекламы, если предполагается их использование внутри световых объемных букв или лайтбоксов.

При монтаже влагозащищенной ленты следует обращать внимание на соединения - им необходима дополнительная герметизация, либо для соединений нужно использовать специальные герметичные коннекторы.

Цвет ленты и цветовая температура

Цвет ленты и цветовая температура. Светодиодная лента, как и другие светодиодные источники света - Led-модули, пиксели различают по цвету свечения и по температуре белого свечения. Различают монохромные ленты или RGB-ленты, причем, и первые, и вторые могут иметь контроллеры, позволяющие управлять отдельными участками (обычно соответствуют кратности реза). Если лента многоцветная и простая (неуправляемая), то она имеет необходимое количество каналов для включения и диммирования того или иного цвета, но изменение происходит по всей длине ленты.

Встречаются ленты RGBW - сочетание RGB и белого, RGBWW - сочетание RGB, холодного белого и теплого белого, просто сочетание холодного и теплого белого свечения в одной ленте и другие. В основном данные ленты используются для светового оформления интерьера.

RGB-лента с адресным управлением DMX или SPI
RGB-лента с адресным управлением DMX или SPI

Лента теплого белого свечения (warm white)
Лента теплого белого свечения (warm white)

Лента холодного белого свечения (cool white)
Лента холодного белого свечения (cool white)

Говоря о холодной или теплой температуре свечения, мы имеем ввиду оттенок белого света, зависящий от используемого люминофора в кристаллах ленты. Измеряется она в К (кельвины) и может варьироваться в диапазоне от 1 500 К - практически красный оттенок, до 12 500 К - практически ультрафиолет. Можно встретить определения warm white (теплый оттенок) - соответствует температуре 3 000 К, thrue white или natural white (натуральный белый) - соответствует температуре 4 500 К, или cool white (холодный белый) - соответствует температуре 6 500 К.

Ленты, как и другие светодиодные источники света, характеризуются по величине коэффициента CRI — это индекс цветопередачи, показывающий насколько точно передается цвет освещаемых предметов по сравнению с эталонным источником света (солнечный свет). Ленты с разным индексом могут иметь одинаковую цветовую температуру, но освещаемые ими предметы могут выглядеть по-разному. Чем выше данный коэффициент, тем точнее и лучше цветопередача. Объясняется это качеством используемых в производстве люминофоров. Нормальным показателем считается CRI больший или равный 80. Обычно производитель указывает данную характеристику. Если же этого нет, то перед вами скорее всего лента невысокого качества, цветопередача которой будет оставлять желать лучшего.

Простой опыт, показывающий смысл коэффициента CRI у двух источников одинакового свечения.
Простой опыт, показывающий смысл коэффициента CRI у двух источников одинакового свечения.

Источник света с высоким коэффициентом CRI. Спектр ровный на всех участках, без пробелов.
Источник света с высоким коэффициентом CRI. Спектр ровный на всех участках, без пробелов.

Источник света с низким коэффициентом CRI. Спектр такого света будет не полным, с пробелами.
Источник света с низким коэффициентом CRI. Спектр такого света будет не полным, с пробелами.

Другие особенности

По конструктивному исполнению гибкие светодиодные ленты можно разделить на два типа - однослойные и двухслойные. В первом случае токопроводящие дорожки, как и контакты для подключения нанесены лишь с верхней стороны, во втором - контакты и дорожки есть с обоих сторон - с верхней и нижней. Считается, что второй вариант надежнее и менее подвержен повреждению при изгибе или монтаже, но это не совсем так. В конечном итоге надежность определяется качеством ленты и сечением токопроводящих дорожек.

Двухслойную ленту с контактами на нижней стороне при соединении с помощью пайки возможно подключать через основу, на которую производится монтаж, тем самым скрыв проводку. Также стоит обращать внимание на материал основы при монтаже ленты - монтаж двухслойной ленты на металлическую основу требует внимания из-за возможности короткого замыкания.

Кроме простой, лента может быть и для торцевой подсветки. В ней кристаллы расположены таким образом, что свечение происходит вбок. Такая лента используется в основном для подсветки витрин и шкафов. Раньше такие ленты, сделанные по технологии DIP, могли использоваться там, где было необходимо закрепить их на основании с изгибами, например, в маленьких и узких светодиодных буквах, где нет возможности использовать модули. Ленты для торцевой подсветки, изготовленные по технологии SMD для такой подсветки не предназначены. В местах изгиба SMD элементы могут потерять контакт, и лента выйдет из строя. Для таких случаев используется S-лента или лента-змейка, основа которой выполнена в виде зигзага, что позволяет закрепить ее на основании с изгибами, без нарушения конструктивной целостности.

Как и светодиодные модули, ленты могут быть выполнены в варианте с линзами и без, что обеспечивает различный угол свечения. В обычном варианте без линз угол свечения составляет 120 градусов, в варианте с линзами угол свечения может быть любым: как правило, это 160, 170 градусов.

Светодиодная лента с линзами
Светодиодная лента с линзами

Светодиодная лента «змейка» или S-type.
Светодиодная лента «змейка» или S-type.

Светодиодная лента для торцевой подсветки
Светодиодная лента для торцевой подсветки

Среди характеристик, указываемых производителем светодиодных лент, можно встретить и другие: BIN, kit, класс... Кратко расскажем о них.

BIN - характеристика светодиодных чипов, определяющая принадлежность чипов, используемых в данной ленте, к одной группе с минимальной погрешностью в свойствах. Дело в том, что при массовом производстве сложной продукции со многими параметрами, такой как светодиодные чипы - конечные свойства и характеристики могут значительно отличаться. Поэтому, производитель сортирует готовую продукцию по группам. Каждая группа в итоге имеет свой BIN.

В случае с лентой это говорит о том, что в ленте использованы светодиоды с одним BIN, значит с одним свечением. В этом есть смысл при покупке нескольких намоток лент: в случае со сходным BIN свечение данных лент будет одинаковым.

Kit - аналогичная характеристика, указывающая на принадлежность светодиодов к одной партии или группе.

Класс ленты (HI, LUX, Premium) говорит о том, что данные ленты производитель выделяет в отдельную категорию по качеству и характеристикам. Такие ленты стоят дороже, но во многих случаях эта разница оправданна.

Заключение

В заключении можно сказать, что выбор светодиодной ленты не так прост, как кажется на первый взгляд. Но, приложив небольшое усилие, в основных особенностях разобраться можно. Важно понимать, что для конкретной задачи есть наиболее подходящая светодиодная лента.

Виды и типы светодиодных лент

Светодиодная лента – это уникальная конструкция, поражающая своей практичностью и легкостью монтажа. Возможность реализации с ее помощью различных декоративных и осветительных конструкция способствовало резкому росту спроса на этот вид светодиодных (LED) изделий. Сегодня LED лента – неотъемлемая часть любого дизайнера при организации подсветки, начиная с уютных интерьеров и заканчивая крупными коммерческими проектами. На современном рынке представлено огромное множество светодиодных лент, условно разделить которые можно на несколько видов, основываясь на области их применения и технических параметрах.

Классификация по цвету свечения

Цветовой оттенок свечения – это, пожалуй, первый параметр в любом светодиодном изделии. По этому параметру LED ленты делятся на две группы: одноцветные и многоцветные. типы лент по цветуОдноцветные ленты, при подаче напряжения питания, излучают только один цвет, как правило, это белый, синий, красный, желтый или зелёный. Но помимо этих основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения. Ленты белого цвета дополнительно подразделяются исходя из цветовой температуры (теплой, нейтральной или холодной). Из нестандартных вариантов стоит отметить изделия ультрафиолетового и инфракрасного свечения. Многоцветные ленты конструируются с применением многокристальных светодиодов, в которых каждый кристалл излучает строго определенный цвет. Наиболее распространенными являются лены на основе RGB и RGBW светодиодов.

Аббревиатура из английских букв указывает на цвета свечения светодиодов: R – красный, G – зеленый, B – синий, W – белый.

Подключаются многоцветные ленты через специальный контроллер, который служит для регулировки тока питания цветовых каналов.

Вид применяемых светодиодов

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

Направленность свечения

По направленности свечения все светодиодные ленты делятся на два вида: фронтальные и торцевые. Наибольшее распространение нашли LED ленты фронтального свечения с углом рассеивания 120°. Профильные экземпляры могут иметь меньший угол рассеивания, чтобы сфокусировать пучок света на определённом предмете.

Гибкие светодиодные полосы торцевого (бокового) свечения менее популярны, т.к. излучают свет под углом 90° относительно основания. В остальном они схожи с фронтальными аналогами.

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда. Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении. виды светодиодных лентВдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Напряжение питания

Напряжения имеет большое значение в питании любого электронного изделия, поэтому все виды светодиодных полос условно классифицируются и по данному параметру. Первоначально ленты выпускали только под блок питания (БП) с выходным напряжением 12В, но, с появлением мощных светодиодов, сильно выросла токовая нагрузка на печатные проводники, что стало причиной их частого перегрева. Выходом из ситуации стало введение новых стандартов питания:

  • от БП постоянного тока напряжением 24В и 36В;
  • от сети переменного тока напряжением 220В.

Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Как правило, в комплектацию входит унифицированный кабель с вмонтированным диодным мостом и соответствующим коннектором.

Классификация по мощности

Мощность указывается в Ваттах на погонный метр или на полную бобину и зависит от типа светодиодов, их плотности и напряжения питания. Существуют стандартные значения мощности для лент с SMD элементами разного типа, запитанными от БП 12В. таблица мощностиЗатрагивая такой параметр как мощность, было бы не правильно не упомянуть дешевые изделия китайского производства. Реальная мощность изделий с чипами китайских брендов иногда в 2 раза не дотягивает до фирменных образцов. Результат – низкая светоотдача. Зачастую мощность потребления соответствует заявленной, но световой поток значительно ниже указанному в характеристиках. Этот факт также объясняется монтажом элементов низкого качества.

Степень защиты

Виды светодиодных лент отличаются типом исполнения, а именно, способностью противостоять негативным воздействиям пыли и влаги. Класс защиты приводится на упаковке в виде двух цифр, расположенных после сокращения IP. Например, лента с открытым монтажом деталей относится к классу IP20 и не имеет какой-либо герметизации. И, наоборот, полностью изолированная лента имеет наивысшую степень защиты IP68 и рассчитана на нормальную работу в воде. уровень защитыОснование всех светодиодных лент покрыто клеевым слоем, который обеспечивает надёжный контакт с большинством типов поверхностей. Применяя ленту без декоративного профиля, нужно обратить внимание на цвет её основания, т.к. в выключенном состоянии она будет выделяться из общего интерьера. Её подложка может быть белого, серого, коричневого цвета или иметь прозрачную основу.

Кроме рассмотренных видов лент производители светодиодной продукции выпускают также экземпляры с более широкими возможностями. Сюда можно отнести светодиодные комплекты по реализации сложных динамических эффектов и с возможностью синхронизации для одновременного управления несколькими светящимися участками.

90000 12 Volt 1 Amp Led Strip Light Power Adapter Ac To Dc 12v 1a Power Supply Wall Plug For Led Strip 90001 90002 Remarks 90003 90002 90005 One: Environment Conditions 90006 90003 90002 1, Operation Temperature: -25 ℃ ~ +60 ℃ 90003 90002 2 , Storage temperature: -45 ℃ ~ +80 ℃ 90003 90002 3, Relative humidity: 10% ~ 90% 90003 90002 4, Altitude: ≤3000m 90003 90002 5, Atmospheric pressure: 70 ~ 106KPa 90003 90002 6, Cooling: Natural heat conduction 90003 90002 90003 90002 90005 Two: Input Characteristics 90006 90003 90026 90027 90028 90029 Project 90030 90029 Unit 90030 90029 Min 90030 90029 Typical 90030 90029 Max 90030 90029 Test Conditions 90030 90041 90028 90029 Input voltage range 90030 90029 Vac 90030 90029 110 90030 90029 220 90030 90029 240 90030 90029 At room temperature 90030 90041 90028 90029 Input voltage frequency range 90030 90029 Hz 90030 90029 47 90030 90029 50 90030 90029 63 90030 90029 At room te mperature 90030 90041 90070 90071 90002 90003 90002 90003 90002 90005 Three: Output Electronical Characteristics 90006 90003 90026 90027 90028 90029 The Output Voltage 90030 90029 Output Current Range 90030 90029 accuracy 90030 90029 Load Regulation 90030 90029 Source regulation 90030 90029 Ripple 90030 90041 90028 90029 + 12V 90030 90029 0A ~ 3A 90030 90029 ≤ ± 3% 90030 90029 ≤ ± 3% 90030 90029 ≤ ± 2% 90030 90029 ≤100mV 90030 90041 90070 90071 90002 Notice: Ripple test will be at the rated input / output, And at the output increase and 0.1uF film capacitor and a 90003 90002 10uF / 50V high frequency electrolytic capacitors, one each, 20MHz bandwidth oscilloscope measurement. 90003 90002 90003 90002 90005 Four: Other Output Characteristics 90006 90003 90026 90027 90028 90029 Project 90030 90029 Unit 90030 90029 Min 90030 90029 Power 90030 90029 Max 90030 90029 Test Conditions 90030 90041 90028 90029 Output Power 90030 90029 W 90030 90029 34 90030 90029 36 90030 90029 38 90030 90029 Natural Cooling / Full Output 90030 90041 90028 90029 Output Efficiency 90030 90029% 90030 90029 83 90030 90029 85 90030 90029 88 90030 90029 Rated Input / Output 90030 90041 90028 90029 Temperature Coefficiency 90030 90029 / ℃ 90030 90029 90030 90029 90030 90029 90002 ± 0.02% 90003 90030 90029 90030 90041 90070 90071 90002 90003 90002 90005 Five: Protection 90006 90003 90026 90027 90028 90029 Project 90030 90029 Unit 90030 90029 Yes / No 90030 90029 Min 90030 90029 Typical 90030 90029 Max 90030 90029 Recovery Characteristics 90030 90041 90028 90029 + 12V Output Overvoltage Protection 90030 90029 V 90030 90029 Yes 90030 90029 90030 90029 90030 90029 90030 90029 Self-Recovery 90030 90041 90028 90029 + 12V Limit Power Protection 90030 90029 A 90030 90029 Yes 90030 90029 150% 90030 90029 90030 90029 90030 90029 Self-Recovery 90030 90041 90028 90029 Short Cricuit Protection 90030 90029 A 90030 90029 Yes 90030 90029 - 90030 90029 - 90030 90029 - 90030 90029 Self-Recovery 90030 90041 90070 90071 90002 90003 90002 90005 Six: Safety and Insulation Class 90006 90003 90026 90027 90028 90029 Project 90030 90029 Level 90030 90029 90002 Standard 90003 90030 90041 90028 90029 Insulation V oltage (output-to-ground) 90030 90029 500Vdc 90030 90029 90002 500Vdc / 1min / Leakage Current≤10mA 90003 90030 90041 90028 90029 Insulation Voltage (input-to-ground) 90030 90029 1500Vac 90030 90029 90002 1500Vac / 1min / Leakage Current≤10mA 90003 90030 90041 90028 90029 Insulation Resistance 90030 90029 10MΩ 90030 90029 90002 Under normal atmospheric pressure, relative humidity of 90%, the test voltage is 500V DC, the power input to output, input to ground, output-to-ground insulation resistance not less than 10MΩ 90003 90030 90041 90070 90071 90002 90003 90002 90005 Seven: EMC 90006 90003 90026 90027 90028 90029 Project 90030 90029 90002 Index requirements 90003 90030 90029 90030 90041 90028 90029 Static Electricity (ESD) 90030 90029 90002 Boxes of machine housing after discharge will not affect the work of the power module mounted cabinet 90003 90002 Contact discharge: ± 6KV 90003 90002 Air discharge: ± 8KV 90003 90030 90029 90002 EN61000-4- 2 (B) 90003 90030 90041 90028 90029 Lighting Protection Requirements 90030 90029 90002 Differential mode 2KV / ± 5 bout; common-mode 4KV / ± 5 bout 90003 90030 90029 90002 Pass test 90003 90030 90041 90028 90029 (SURGU) 90030 90029 90002 line- line 4KV; line-ground 6KV 90003 90030 90029 90002 EN61000-4-5 90003 90030 90041 90028 90029 EFT 90030 90029 90002 ± 2KV 90003 90030 90029 90030 90041 90070 90071 90002 90005 90006 90003 90002 90005 Eight: Other Features 90006 90003 90026 90027 90028 90029 Project 90030 90029 Index requirements 90030 90029 Performance 90030 90041 90028 90029 90002 MTBF 90003 90030 90029 100000H 90030 90029 90002 Pass test 90003 90030 90041 90028 90029 90002 Vibration 90003 90030 90029 5 ~ 9Hz, the amplitude of 3.5mm, 9 ~ 200 Hz, acceleration of 10m / s2,3 axial, 5 times in each direction of vibration sweep (3 * 50 minutes), the power supply is not damaged. 90030 90029 90002 Pass test 90003 90030 90041 90028 90029 90002 Pound 90003 90030 90029 Half-sine, acceleration of 20G, a pulse width of three directions 11ms, X, Y, Z, each three times 90030 90029 90002 Pass test 90003 90030 90041 90028 90029 Odor 90030 90029 No odor or harmful gases 90030 90029 90002 Pass test 90003 90030 90041 90070 90071 90002 Company Information 90003 90002 With 9 years experience in the filed, 90005 Shenzhen WAWEIS Technology Co., Ltd 90006 is one of the best power supply device manufacturer in China. Our world-class production plant passed ISO9001: 2008 & ISO14001: 2004 certifications and is equipped with the state-of-art technology and machines. 90003 90002 The main products we make are power adapters, which can be used in 90005 laptop, LCD display and LED lights (12v series), Speaker (24v series), Balance car (42v series) 90006. All our products comply with European environmental standard as well as RoHS, CE, FCC, KC, PSE, SAA.90003 90002 At the same time, WAWEIS consumer electronic devices have got a wide range of safety approvals to meet specific international standards & requirements. We have dedicated teams of R & D (6 members), engineers (3 members) and quality control experts (3 members) focusing on products 'quality guarantee. Our strict quality assurance program ensures all our products to meet IEC Standards. In addition, the strong production capacities allow fast lead-time and guarantee fresh & premium products at competitive prices.Headquartered in Shenzhen, we are committed to providing immediate product support and excellent customer services. 90003 90002 90003 90002 90003 90002 Packaging & Shipping 90003 90002 90003 90002 90005 Inner package: 90006 PP bag and brown hard paper box 90003 90002 90005 Outer package: 90006 50pcs per carton or as customized 90003 90002 90005 Delivery time: 90006 3-5days for samples order, 7-15days for regular order beyond 10000pcs. 90003 90002 FAQ 90003 90002 90005 1, What kind of company we are? 90006 90481 We are professional power supply manufacturer with high reputation in this field.90003 90002 90481 90005 2, How we control the quality? 90006 90481 Aging test for 8 hours, after then we put them into the market. 90003 90002 90481 90005 3, Can we accept samples customized? 90006 90481 No problem for samples order, and welcome your testing before your big order. 90003 90002 90481 90005 4, What about the production capacity? 90006 90481 1-2 days for samples order under 10pcs, 7 days for general order under 10000pcs. 90003 90002 90481 90005 5, OEM and ODM are available? 90006 90481 Yes, we accept customized products 90003 90002 90481 90005 6, Will the delivery time be long for a big order? 90006 90481 No, we have two special parts in production line, one for samples orders, another for big orders, so we can control the delivery time as we promise in the contract.90003 90002 90481 90005 7, What is our warranty service? 90006 90481 For all products we sell have 2 years warranty. 90003.90000 12 Volt LED Light Strips: Powering and Wiring 90001 90002 90003 LED strip lights have become a quick and efficient answer to providing accent lighting around your home. A relatively low cost option is low voltage, 12 volt LED strip lighting. These discrete strips are sometimes called led ribbon lights or flexible led strips, referring to the ease at which they form to any surface to provide a soft, smooth accent light. Their low 12VDC power input makes them run at an efficient rate while 5050 LEDs keep it running cool and safe to run in tight spaces.All of these factor into what makes 12V LED strips so great for under cabinet lighting, accent lighting, bookshelf lighting, task lighting, cove lighting and so much more. Since they are 12VDC powered they are also popular in car and boat applications. Throughout this post we will go through how to make sure you are powering your LED strips correctly and different ways of wiring your strips to make for the best LED lighting set up. 90004 90005 The Basics of 12V Flexible LED Strips 90006 90003 Their name says it all, these strips have a flexible linear base that holds 5050 LEDs on it.5050 is just the size / type of LED. This is a common size for LED strip lights, they are big and bright but still run cool. 3528 is another common LED type used in LED strips, I would avoid these as they are a lot smaller and dimmer. Any larger than 5050 and the lighting becomes much more expensive, and runs much hotter, bringing heatsinking and temperature control into the mix. 90004 90003 These LED flex strips come in natural white colors: 3000K (Warm-White), 4000K (Neutral-White) and 6500K (Cool-White).Color LED strips are also available in Red, Yellow, Green, Blue and RGB (color-changing). For more info on the basics of 12V flex strips, check here. 90004 90003 Those choosing white LED strips have a choice between two different densities. The density is just the amount of LEDs within a distance along the strip. The standard density strips have 30 LEDs / meter (150 per reel) that give off about 540 Lumens per meter. The high density strip doubles that with 60 LEDs / meter (300 per reel) and give off 1080 Lumens per meter! Those looking for the brightest light they can get for task lighting should definitely go with the high density as they are significantly brighter.Accent lighting typically just needs a soft glow, however, which is where you could use the standard density as they are priced lower and will not be too overpowering. 90012 NOTE 90013 that high density strips will run at a higher wattage but we will go into powering below. 90004 90015 90016 90003 12V LED strips come in reels of 16.4 feet (5m). Here at LEDSupply we offer smaller lengths of 3, 6, 9 and 12 feet. The strips can easily be cut down to size as there are cut marks along with solder pads every 4 inches for standard density and every 2 inches for high density.Here is an easy run through of how to cut custom lengths and add connectors in order to connect strips together. 90004 90003 The lightweight flexible strips mount easy as they are backed with adhesive tape that will stick to your surface, flat or rounded. They are also covered in a silicone coating to protect from water. Using 12 volt led light strips will cut down on set up time and the overall cost of your project. 90012 Probably the two biggest problems people run into is (1) not knowing what size wattage power supply to purchase, or (2) how to connect multiple strips, either together or back to the same power source.90013 Below we will dive into some good practices for powering your LED strips. 90004 90005 Powering LED Strips 90006 90003 A constant 12VDC input is required for these strips. The only other thing you need to know in terms of finding a power supply for your LED strips is the wattage. The specs below lists wattage for both standard and high density strip lights. This will help you find the wattage of your system easily and then select the appropriate power supply. 90004 90027 90028 90029 90030 90012 Length (Ft.) 90013 90033 90030 90012 Length (Meters) 90013 90033 90030 90012 30 LEDs / M 90013 90041 90012 Wattage 90013 90033 90030 90012 60 LEDs / M 90013 90041 90012 Wattage 90013 90033 90052 90029 90030 1 90033 90030 0.3048 90033 90030 2.4 90033 90030 4.8 90033 90052 90029 90030 2 90033 90030 0.6096 90033 90030 4.8 90033 90030 9.6 90033 90052 90029 90030 3 90033 90030 0.9144 90033 90030 7.2 90033 90030 14.4 90033 90052 90029 90030 6 90033 90030 1.8288 90033 90030 12.15 90033 90030 20.8 90033 90052 90029 90030 9 90033 90030 2.7432 90033 90030 22.05 90033 90030 33.6 90033 90052 90029 90030 12 90033 90030 3.6576 90033 90030 22.05 90033 90030 33.6 90033 90052 90029 90030 16.4 (Full Reel) 90033 90030 5 90033 90030 27 90033 90030 40 90033 90052 90123 90124 90003 90012 Calculating Wattage, Example # 1: 90013 So imagine you just have a length of about 20 feet that you need to cover in one solid run with Standard Density strips. This would be achieved by using a full reel and then adding on 4 extra feet with a gapless connector.Using the table above we can find this. 90004 90003 Wattage = Full Roll Wattage (Standard) + 3Ft. Wattage + 1Ft. Wattage 90004 90003 Wattage = 27 Watts + 7.2 + 2.4 90004 90003 Wattage = 90012 36.6 Watts 90013 90004 90003 You usually want to give some cushion between your wattage and the rated wattage of the power supply. With this application you should find a 12V power supply capable of at least 40 Watts. 90004 90003 90012 Calculating Wattage, Example # 2: 90013 Take for example you want to run 18 feet of high density LED strips for another application.90004 90003 Wattage = Full Reel (high density) x 2Ft. Wattage 90004 90003 Wattage = 40 + 9.6 90004 90003 Wattage = 90012 49.6 Watts 90013 90004 90003 For this application I would stick with a 50 Watt power supply at least. Remember we want to give the supply a little cushion so you would be safer choosing a 60 Watt power supply. 90004 90005 LED Power Supply Options 90006 90155 90003 The first option would be to go with a plug-in power brick. Wall Wart or desktop power supplies will plug directly into your wall outlet and switch the line voltage down to 12VDC for the strips.This is handy for smaller applications or in spots where you have a hidden outlet that is out of the way. It certainly makes wiring easier as you just plug in and do not have to connect wires directly to main lines. 90004 90003 This brings us to our second option, a hardwired power supply that connects straight to 120VAC lines and then outputs the safe, low DC voltage to your strips. These power supplies typically come in more discrete sizes and can be much easier to hide within walls or wherever needed.Caged, Open Frame Power supplies typically fall in this category as well and are very helpful with their screw-in terminal ports for easy connections and multiple ports. This is definitely a more professional look than just plugging straight into a wall but it will require you to have main lines readily available by your lights. 90004 90160 90005 Connecting LED Strips to Power Supply 90006 90003 Connecting strips to power is fairly simple, it just changes depending on your power source and such.For those going with a plug in power supply, the output connection is usually a 2.1mm Male Barrel plug. Luckily full reels of strips come with a 2.1mm female plug to make a seamless connection, if you have a shorter length you can use the screw-in terminal connectors below. 90004 90003 With hardwired power supplies it is a little different as they have wire leads coming off, no direct plugs. If your strip has the 2.1mm female plug on it then it might be easiest to connect a screw-in terminal connector (2.1 male) to the output wires of the power supply so you can make a sound connection. You also have the option of cutting the connector off your strip and just making wire to wire connections using solder or wire nuts. 90004 90005 How to Connect Multiple Strips to One Power Source 90006 90003 Connecting multiple strips to one source throws a loop in the project as there is usually just one connection to the power source. Caged, Open Frame Power supplies are fantastic for using multiple strips as they have two channels with terminal ports where multiple strips could go in each.90004 90003 If you need to go with a plug-in style, then I would suggest running both your strip connections into an LED Strip Splitter which will then plug seamlessly into the male plug of the power brick. LED Strip splitter cables come in up to 4-outputs so you could potentially have 4 strips running seamlessly from one Power Supply connection! 90004 90003 When hardwiring the strips, you will just need to make solid connections between all your strip wires to the output wires on the power supply.This can be done with wire nuts or wiring all strips to a common positive and negative wire so you can make a one to one connection with the hardwired power supply. 90004 90005 Voltage Drop and How to Avoid It 90006 90003 A very important consideration that is commonly overlooked with these flex strips is the effect of Voltage Drop. In DC circuits, voltage will gradually decrease as it travels through wire (or LED strip). Simply put, with each foot of wire, the available voltage to each foot drops along the length of wire.This will effect Standard Density Strips wanting to go longer than 32 feet and High Density Strips wanting to go longer than a full reel (16.4 feet). If you go longer than these lengths, the strips will be affected and will not work properly, so 90012 you can not chain strips together longer than 32 for standard density and 16.4 for high density. 90013 90004 90003 To prevent voltage drop you will want to divide long runs of LED strips into shorter lengths. The shorter lengths can then connect in parallel from the power supply.There are a couple different ways you can make this happen, lets take a look at the different wiring setups below. 90004 90183 Wiring # 1: Running multiple parallel runs of strip lights 90184 90003 You want to install a continuous run of 60 feet of LED strips underneath a bar counter for accent lighting. Since the longest run you can make is 32 feet, you will need to split it into at least 2 lengths. In order to do two equal parts, you should run two strips at 30 feet each. Run the first strip straight from the power source.Run a parallel set of wires to the point where the first strip ends to feed the second strip with power. 90004 90187 90183 Wiring # 2: Power Supply in the Middle Approach 90184 90003 This is a great approach if you can somehow put your power source in the middle of a long length of strips you need to run. This way it cuts down on extra wire lengths as you can split it in half and just run both strips in opposite directions straight from the source. 90004 90192 90183 Wiring # 3: Use Multiple Power Supplies 90184 90003 Sometimes, rather than run long lengths of wire and split up the wires going from the power supply, customers will choose to use separate power supplies in different areas.This works great if you can supply power in the specific places you would need them, but that is the tricky part. 90004 90005 Helpful Parts for Connecting LED Strips to Power 90006 90003 This should get you well on your way to setting up your LED strip lights with the right wiring setup and power supply. Like always we wanted to leave you with some helpful parts that will really make connecting strips together a whole lot easier. 90004 90201 90003 LED Strip Splitters: These LED Y-Connectors make it so you can plug in one power source and connect multiple LED runs off it with a simple plug in connection.These are available in RGB and single color options and available in two, three and four output connections. 90004 90204 90003 Screw-In Terminal Connectors: These small connectors come in super handy when you need to make solid connections between two sets of wires. Just by a male and female end, screw down your wire connections for both and plug in with ease. Also works when you need to go from wire leads to a 2.1 or 2.5mm plug of some sort. 90004 90003 EZ Clip LED Strip Connectors: These connectors snap right onto the end of you strips where you cut them.There are strip-to-strip or strip-to-wire options. This makes it easy to connect LED strips or add gaps within the installation without having to solder. 90004 90209 90003 Old Fashioned Way: Break out the solder iron and wire and make those connections the way we do here. 90004 .
