Содержание

разделение по классам и типам

В настоящее время светодиоды обрели широкую популярность. При этом четко разделить их по мощности, яркости свечения, области применения, форм-фактору и другим параметрам не представляется возможным, поскольку у каждого производителя своя классификация. Тем не менее, различные виды светодиодов можно объединить в классы по некоторым характерным признакам.

Индикаторные и осветительные LED

Чтобы яснее представлять, какие бывают светодиоды, их можно разделить на две большие группы: индикаторные и осветительные.

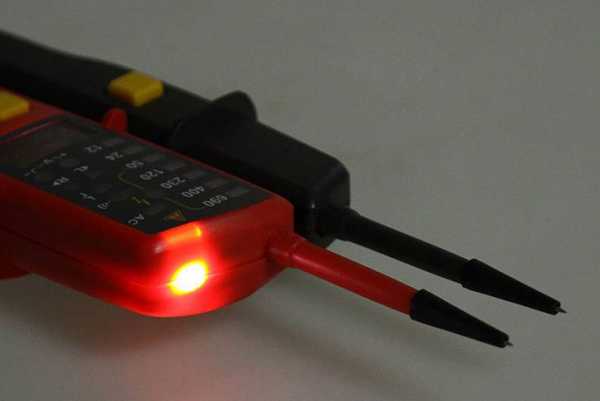

Индикаторные используются в основном в целях цветовой индикации, а также при подсветке дисплеев, приборных панелей и других приборов. То есть это светодиоды сравнительно небольшой мощности (до 0.2 Вт) с умеренной яркостью.

Осветительные LED используются при освещении помещений в составе светодиодных ламп и лент, в автомобильных фарах и везде, где требуется получить высокую интенсивность свечения. Мощность таких светодиодов может достигать десятков ватт.

Индикаторные LED

Индикаторные светодиоды, в свою очередь, можно разбить на несколько групп.

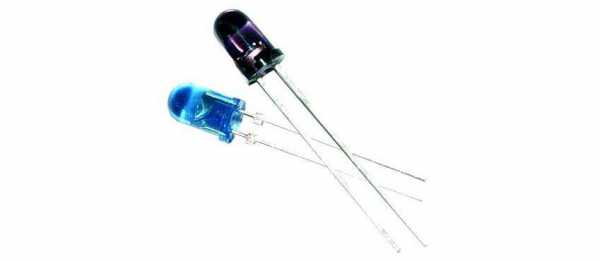

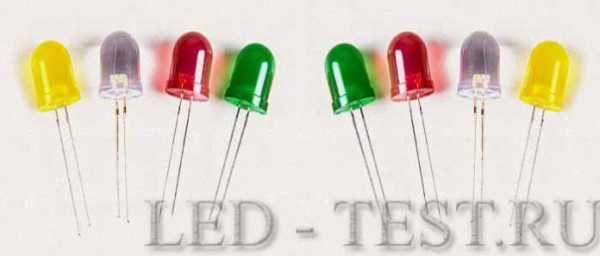

DIP светодиоды

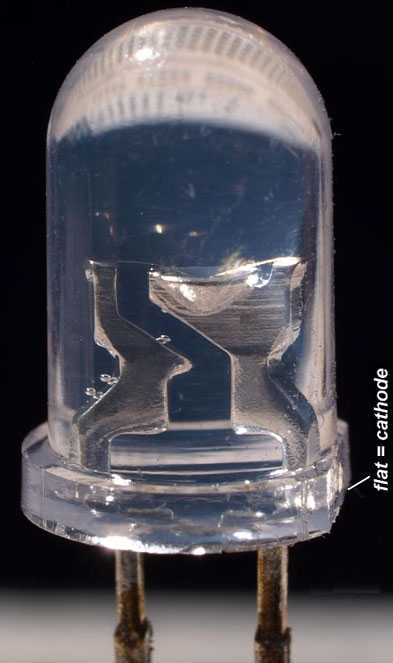

Светодиоды этого типа представляют собой светоизлучающий кристалл в выводном корпусе, часто с выпуклой линзой. Типы корпусов: цилиндрические, диаметром 3, 4, 5, 8, 10… мм, и прямоугольные.

Выпускаются в очень широком диапазоне цветов – вплоть до ИК и УФ диапазонов. Могут быть как одноцветными, так и многоцветными (когда в одном корпусе сосредоточено несколько кристаллов разных цветов), — например, RGB.

Одним из недостатков этих LED можно отметить невысокий угол рассеяния светового потока: обычно не более 60⁰.

Super Flux “Piranha”

Конструктивно светодиоды Пиранья представляют собой сверхъяркие светодиоды в прямоугольном корпусе с четырьмя выводами. Такая конструкция позволяет надежно закрепить светодиод на плате.

Доступные разновидности: красный, зеленый, синий и три белых (различаются температурой свечения). Выпускаются в корпусах с линзой (3 и 5 мм) и без нее. Угол рассеяния варьируется в пределах от 40⁰ до 120⁰.

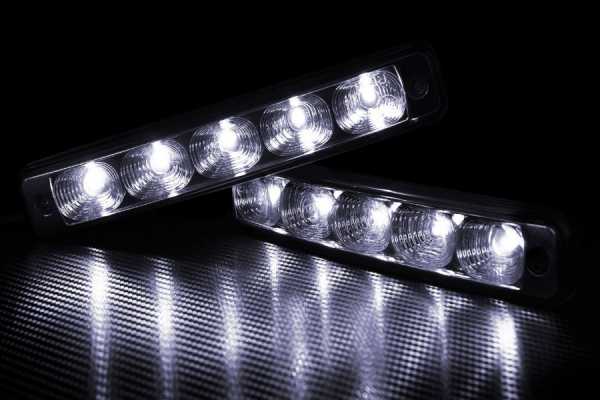

Область применения Piranha – подсветка автомобильных приборов, дневных ходовых огней, рекламных вывесок и т.д.

Straw Hat

Наряду с Piranha, большим углом рассеяния светового потока обладают светодиоды типа Straw Hat («соломенная шляпа»). Внешне они напоминают обычные цилиндрические двухвыводныне LED, но с меньшей высотой и увеличенным радиусом линзы, за что и получили свое название.

Излучающий кристалл в этих светодиодах расположен ближе к передней стенке линзы (не забудьте почитать про назначение линзы для светодиода), благодаря чему достигается угол рассеяния порядка 100-140⁰.

Выпускаются красные, синие, зеленые, желтые и белые LED. Благодаря способности создавать ненаправленное излучение, могут использоваться в декоративных целях, в качестве замены ламп аварийной тревоги и других местах, где требуется равномерная подсветка с низким энергопотреблением.

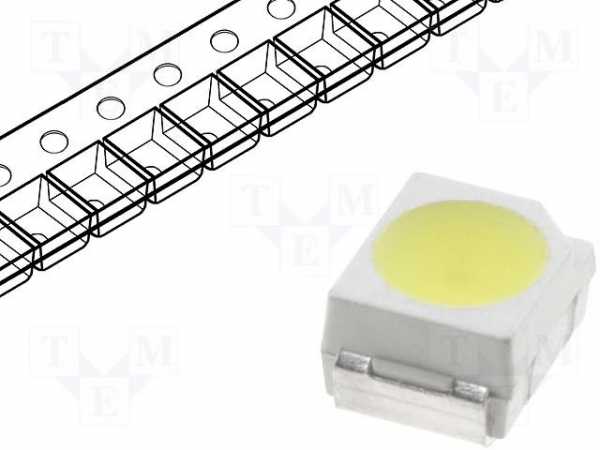

SMD светодиоды

Кроме выводных LED, выпускаются светодиоды типа SMD. Сюда следует отнести сверхъяркие цветные и белые светодиоды мощностью около 0.1 Вт в корпусе для поверхностного монтажа. Размеры корпусов обычно стандартные для любых элементов типа SMD: 0603, 0805, 1210 и т.д., где маркировка обозначает длину и ширину в сотых долях дюйма или в миллиметрах. При этом существуют как разновидности с выпуклой линзой, так и без нее.

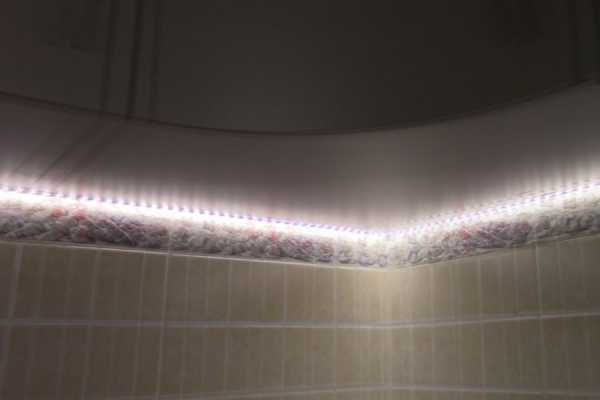

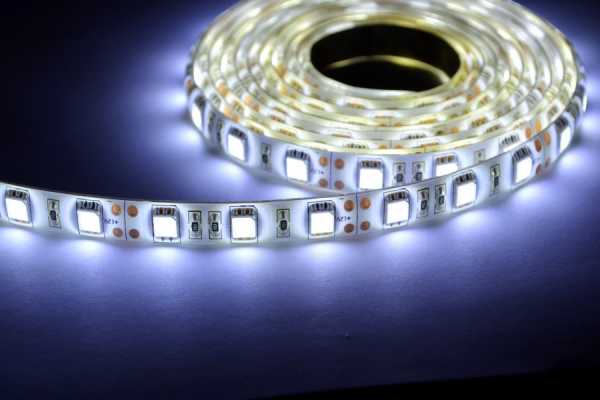

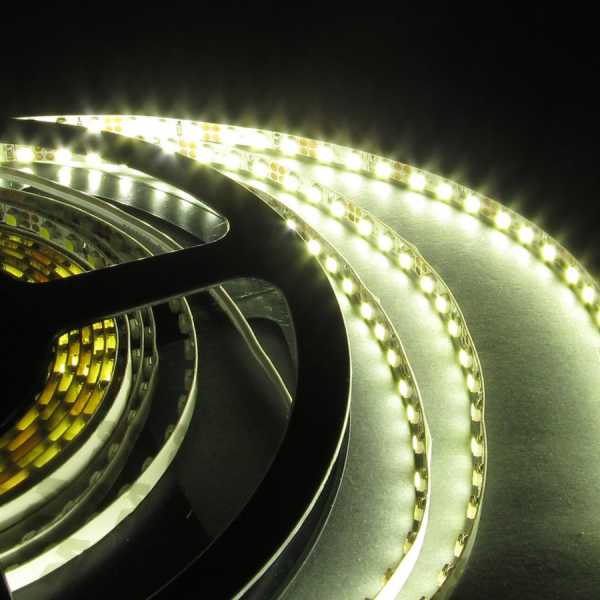

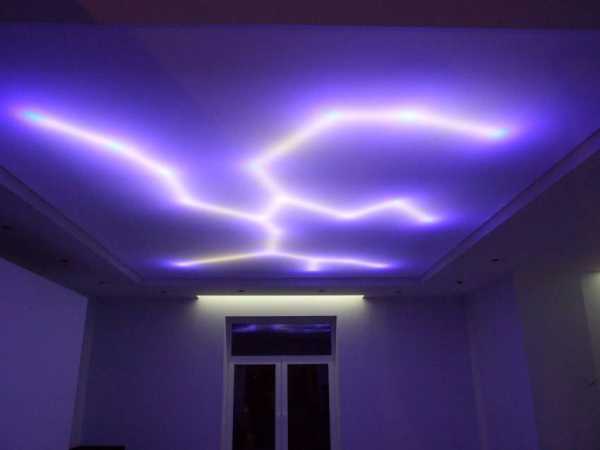

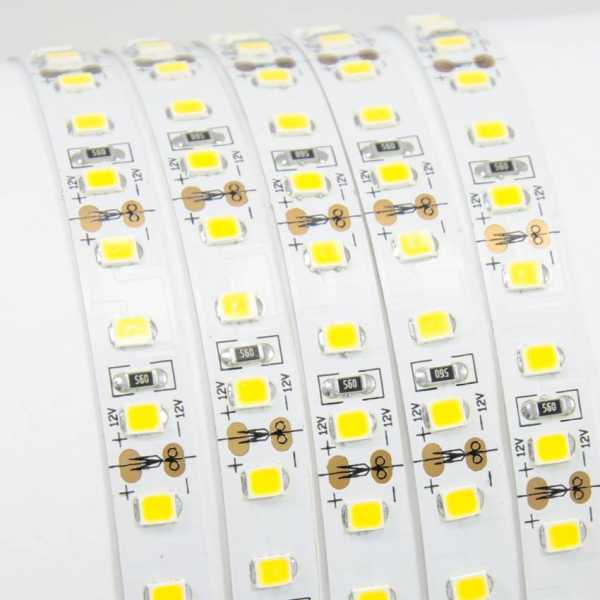

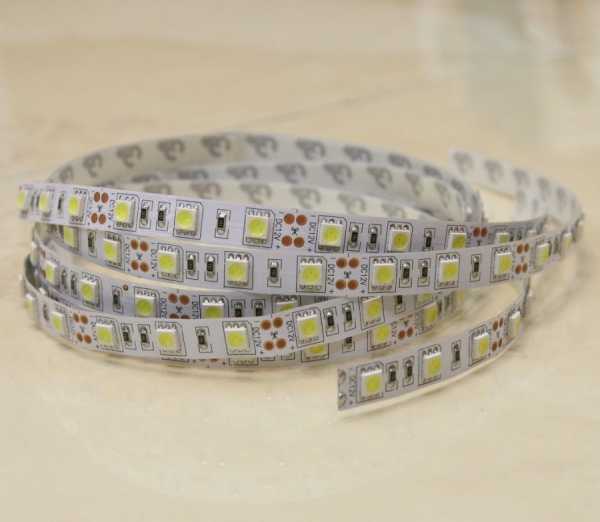

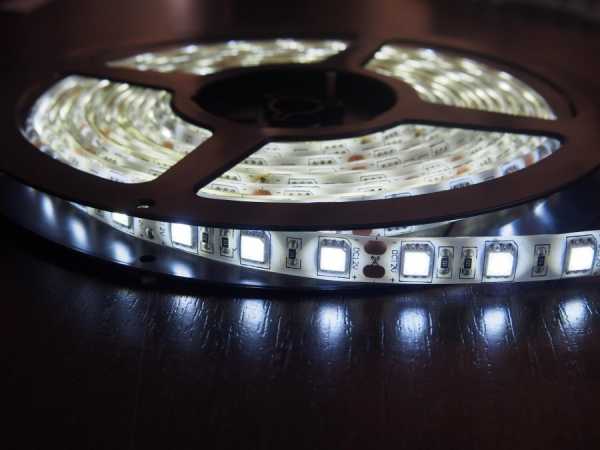

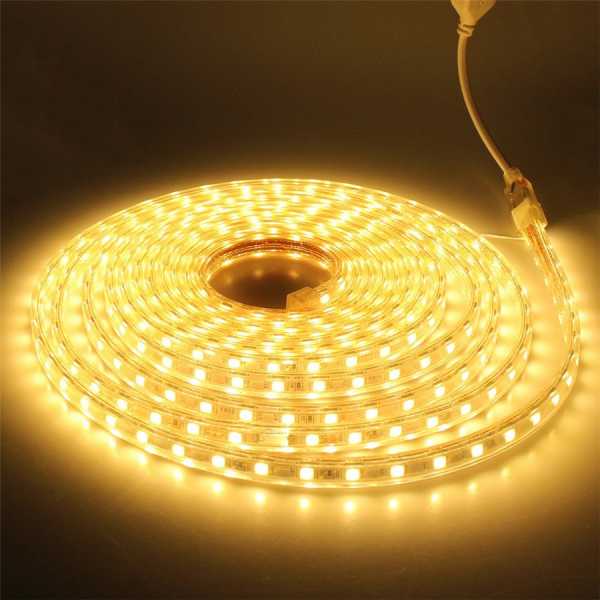

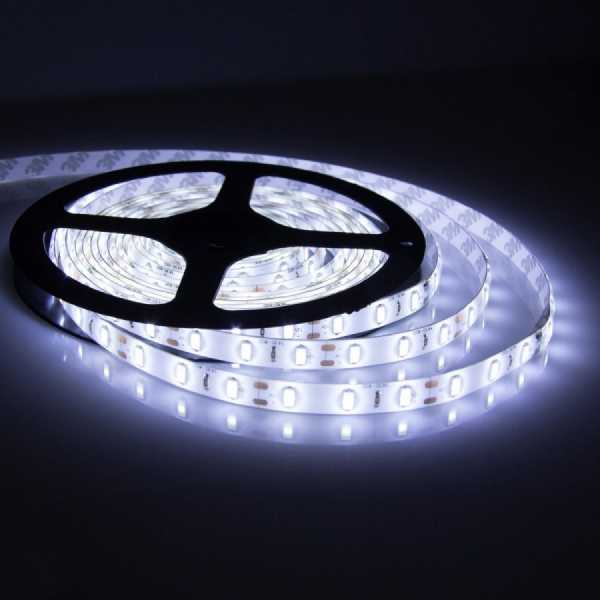

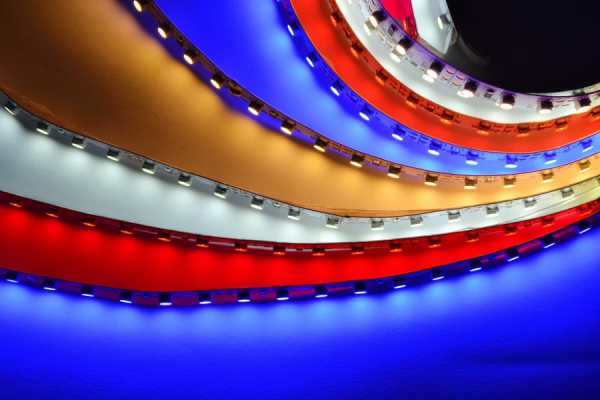

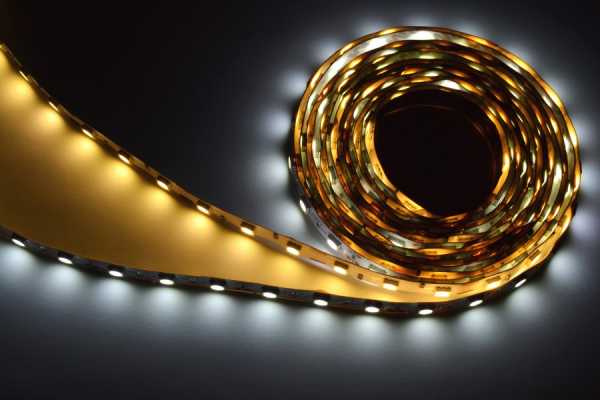

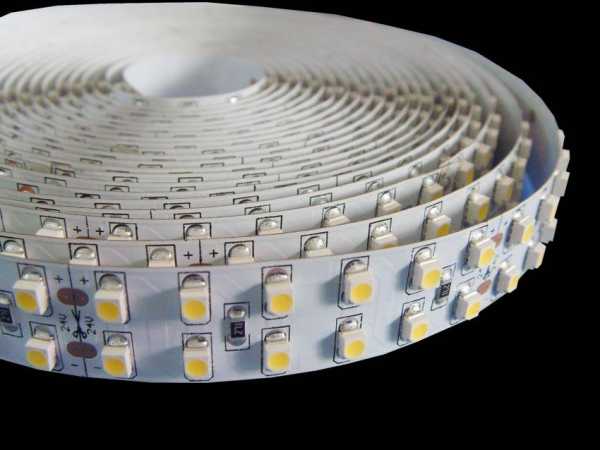

Благодаря простоте монтажа, на основе этих LED выпускаются светодиодные ленты. Например, широкую известность в этой области приобрел светодиод Cree SMD 3528.

Осветительные LED

Эти светодиоды применяются при освещении помещений и улиц в составе фонарей, автомобильных фар, светодиодных лент и т.д. В связи с этим обладают большой мощностью, высокой интенсивностью излучения, и выпускаются только в белом цвете в корпусах для поверхностного монтажа.

Обычно производятся две разновидности, различающиеся цветовой температурой: cool white (холодный белый) и warm white (теплый белый).

Поскольку кристаллов, излучающих белый свет, в природе не существует, при производстве осветительных светодиодов прибегают к различным технологиям смешения трех базовых цветов (RGB). От способа их сложения зависит цветовая температура получаемого белого света.

Одним из способов получения белого свечения является покрытие излучающего кристалла тремя слоями люминофора, причем каждый слой отвечает за свой базовый цвет. Другой метод состоит в нанесении двух слоев люминофора на кристалл голубого цвета.

Осветительные SMD LED

Большинство осветительных светодиодов также выпускаются в корпусах SMD. В отличие от индикаторных, характеризуются большей мощностью и производятся только в белом цвете.

Стоит отметить, что некоторые осветительные LED небольшой мощности, например упомянутые выше SMD 3528, могут использоваться в качестве индикаторных, поэтому здесь разделение на типы довольно условное.

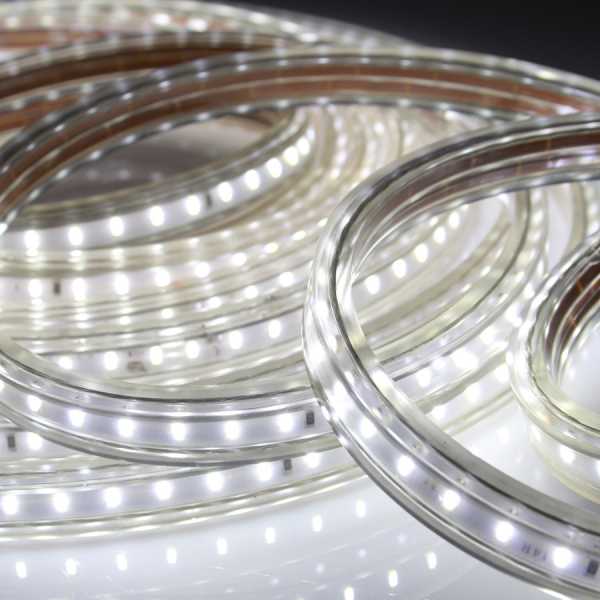

Основная область применения SMD – светодиодные ленты и лампы, переносные фонари, фары автотранспорта. При этом они дают довольно направленное излучение (порядка 100⁰-130⁰), поэтому при освещении больших территорий приходится использовать большое количество этих LED для равномерной засветки площади.

Конструктивно осветительные SMD представляют собой покрытый люминофором излучающий кристалл на теплоотводящей подложке, обычно медной или алюминиевой. Встречаются как разновидности с линзой, так и без нее.

COB светодиоды

Большое распространение получили светодиоды типа COB (Chip On Board, чип на плате). По сути, это интеграция большого количества (обычно несколько десятков) кристаллов SMD в одном корпусе, которые потом покрываются люминофором.

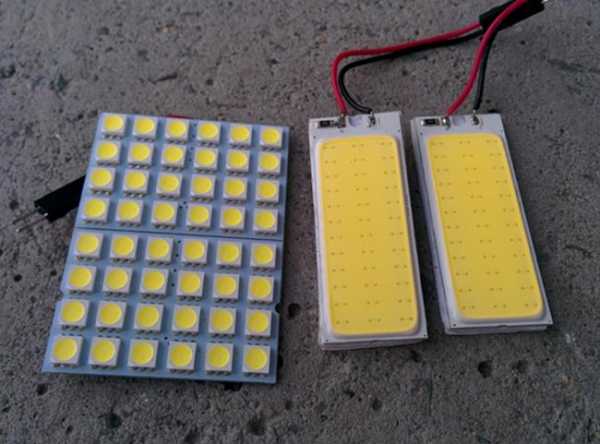

На картинке вверху показаны для сравнения Cree SMD 5050 (слева) и COB – матрица из 36 чипов (справа).

COB используются только для освещения. Их световой поток на порядок больше, чем у одиночных SMD. Однако следует учесть, что эти светодиоды не подойдут для создания узконаправленного излучения ввиду большого угла рассеяния светового потока. При этом создать абсолютно ненаправленное излучение тоже не получится – угол рассеяния светодиодов менее 180⁰.

Замечено, что некоторым людям неприятен спектр свечения светодиодов типа SMD или COB. Кроме того, недостаточное количество светодиодов при засветке больших площадей приводит к тому, что освещенность носит дискретный характер, то есть сильно освещенные участки чередуются со слабо освещенными. Это нужно учитывать при выборе осветительных LED.

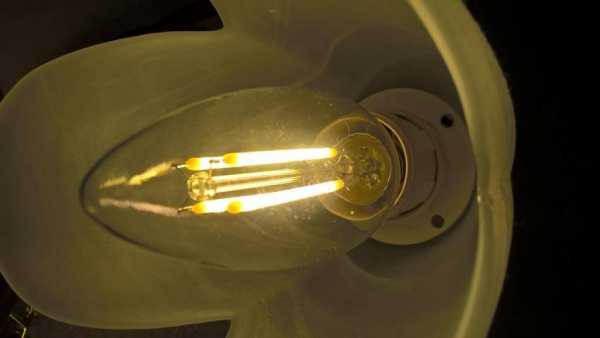

Filament LED

Этот тип светодиодов также используется пока только для освещения. Широкое распространение получили в качестве декоративной подсветки помещений. Спектр свечения, в отличие от SMD и COB, гораздо приятнее человеческому глазу и напоминает свет лампы накаливания. При этом сохраняются все присущие LED достоинства: низкое энергопотребление и долгий срок службы.

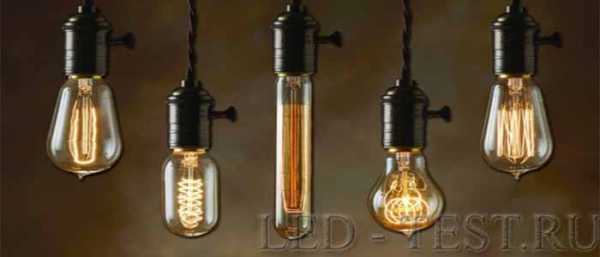

В этом ролике демонстрируется сравнение декоративной лампы накаливания мощностью 40 Вт и лампы Filament на 4 Вт:

Здесь видно, что при мощности в 10 раз меньше, световой поток, отдаваемый лампой Filament, в 3-4 раза больше.

В то же время КПД Filament даже выше, чем у тех же SMD, — при одинаковой мощности первые позволяют получить большую освещенность. Это достигается за счет технологии COG (Chip On Glass, чип на стекле), при которой светоизлучающие кристаллы устанавливаются на стеклянную подложку, а затем покрываются люминофором.

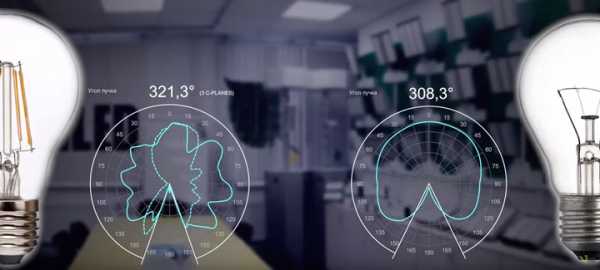

Сама подложка имеет цилиндрическую форму, что позволяет получить угол рассеяния светового потока 360⁰. То есть такие LED очень хороши при создании ненаправленного излучения.

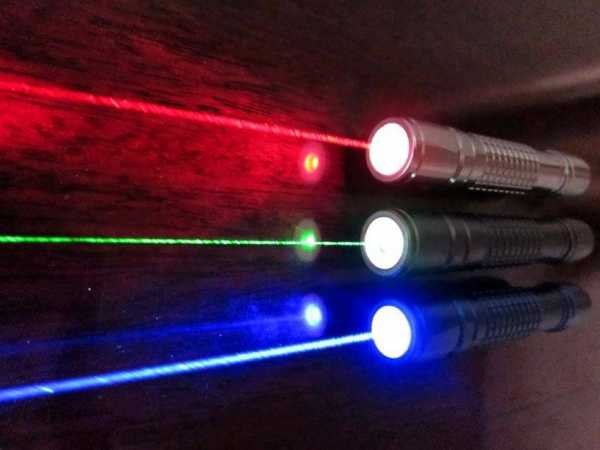

Лазерные диоды

И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.

Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10⁰. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).

Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.

Заключение

Четко классифицировать все многообразие светодиодов достаточно сложно, поскольку редко те или иные LED производятся для каких-то конкретных целей. Тем не менее, основные направления их применения, — индикация и освещение, — пока остаются прежними, и приведенная здесь классификация подойдет для создания общего представления о видах светодиодов.



ledno.ru

5 видов светодиодов - какие самые яркие. Таблицы характеристик, цена и сравнение.

Условно все светодиоды можно разделить на две большие группы:

  • осветительные

Осветительные это те, которые могут обеспечить световой поток не меньше, чем у традиционных источников света. Некоторые модели даже их превосходят.

К ним можно отнести 4 популярных вида:
  • SMD
  • COB
  • Filament
  • PCB STAR

К индикаторным относится dip светодиоды. Рассмотрим сперва их.

Сокращение DIP расшифровывается как Direct In-line Package. Именно их в первую очередь начали массово выпускать в недалеком прошлом.

Трудно представить, но первые неказистые экземпляры для рядовых пользователей стоили от 200$ за штуку.

На сегодняшний день они уже не так распространены, но все же применяются:

  • в устройствах индикации
  • в панелях электронных приборов
  • световых табло
  • или елочных украшениях

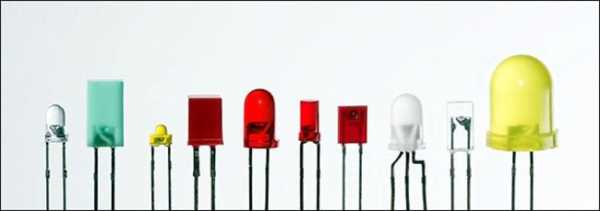

По форме корпуса они могут быть круглыми, овальными или прямоугольными. Самые популярные типоразмеры с выпуклыми линзами – 3,5,8,10мм.

Напряжение питания 2,5-5В, при токе до 25мА.

Бывают разноцветными и многоцветными (RGB). Это когда в одном корпусе спрятано 3 перехода, а внизу есть 4 вывода.

В электрических схемах все светодиоды обозначаются как обычный диод с двумя стрелочками.

Несмотря на малые размеры и свою “древность”, отдельные модели из-за специфической формы корпуса, могут выдать в 1,5-2 раза больше яркости, чем некоторые SMD.

К тому же потребление энергии у DIP меньше чем SMD, да и стоят они дешевле. Однако SMD технология не стоит на месте и с каждым годом их параметры стремительно сближаются.

Вот таблицы с основными техническими характеристиками (сила света, рабочее напряжение, сила тока, угол свечения, цена) для индикаторных светодиодов DIP разных типоразмеров. А также расшифровка маркировки их названий и обозначений (для просмотра нажмите на соответствующую вкладку):

Круглые 3ммКруглые 5ммКруглые 8ммКруглые 10ммПрямоугольныеКвадратныеОвальныеЦилиндрические

Данный вид на сегодня является самым популярным. SMD расшифровывается с английского = Surface-Mount-Device.

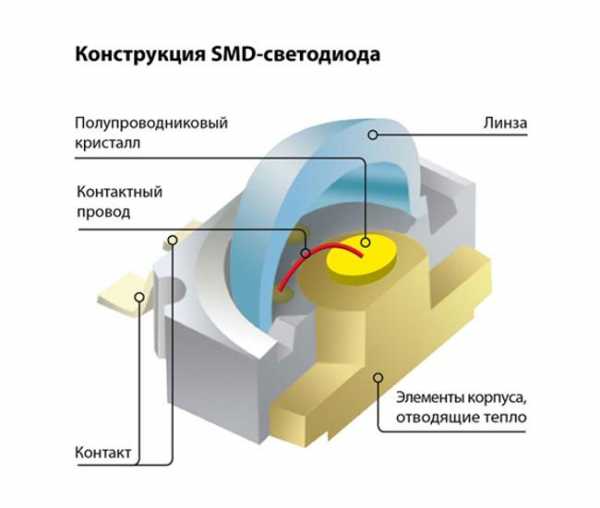

В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения.

Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому то их и называют ”изделиями поверхностного монтажа”.

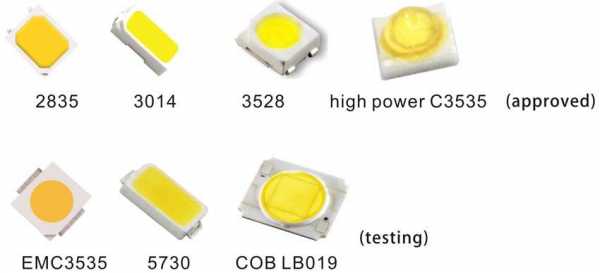

Несмотря на одинаковое название “СМД”, в продаже можно встретить модели обладающие абсолютно разными:

  • типоразмерами
  • напряжением питания

О популярности данного типа могут говорить следующие цифры. Общее количество производимых светодиодов SMD, только в одном корпусе 2835, за год составляет несколько миллиардов штук.

Почему они так популярны? Конечно из-за своих достоинств:

  • малая стоимость
  • высокая надежность
  • продолжительный срок службы
  • ну а самое главное – высокая светоотдача

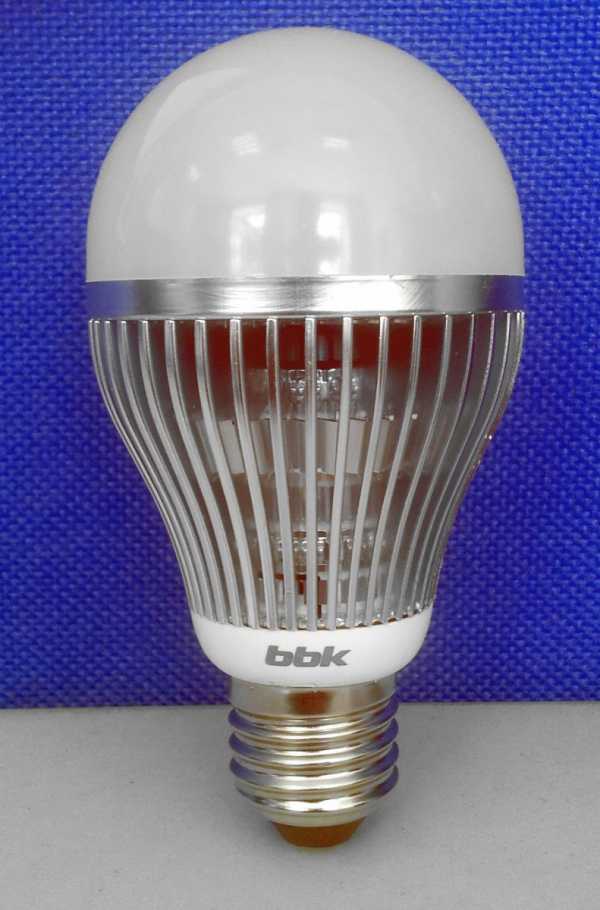

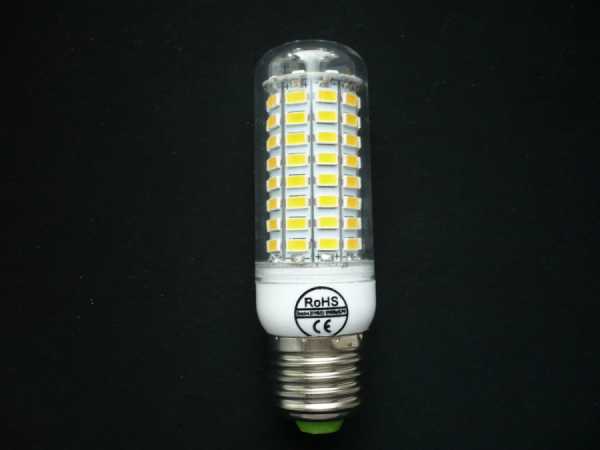

Именно SMD вид используется в большинстве светодиодных лампочек и светильников.

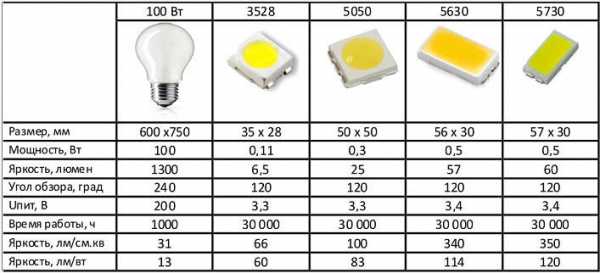

Таблицы всех технических характеристик наиболее популярных марок светодиодов марки SMD 2835, 3528, 5050, 5730:

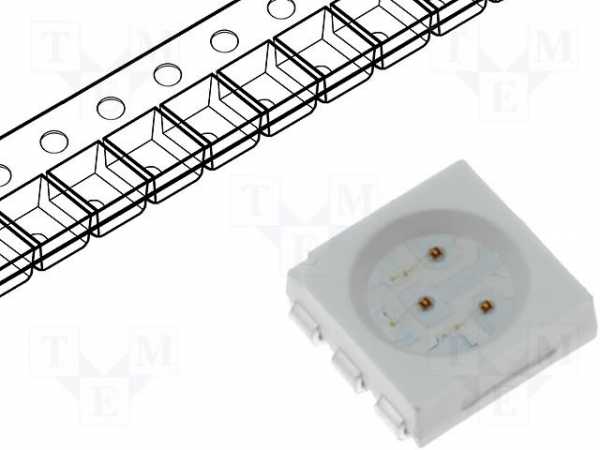

SMD 2835SMD 3528SMD 5050SMD 5730

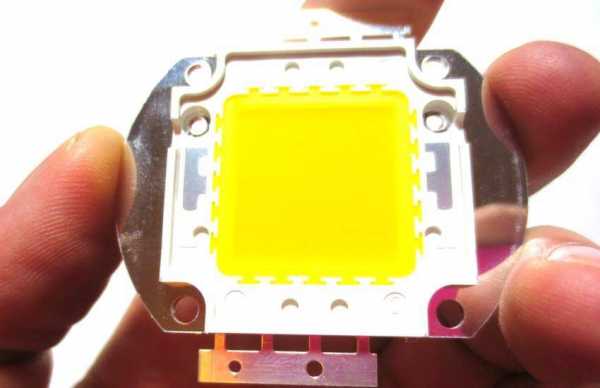

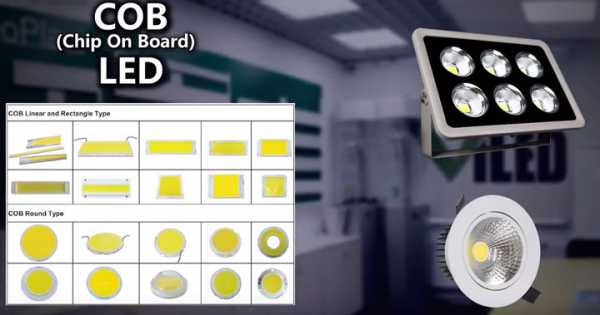

COB – Chip On Board. У этого вида большое количество маленьких кристаллов размещено на единой подложке и все это собрано в одном корпусе.

Схема соединения этих кристаллов – последовательно параллельная. Сверху они заливаются люминофором.

По-другому их называют светодиодными матрицами. Их достоинства:

  • легкость монтажа
  • хороший световой поток
  • разнообразная форма сборки светодиодов

Все эти преимущества очень кстати подошли для изготовления ярких и компактных прожекторов. Также КОБы активно применяют там, где нужна акцентированная и декоративная подсветка.

Однако из-за близости расположения кристаллов друг к другу, происходит сильный нагрев корпуса, даже если вы и обеспечите нормальное охлаждение. Поэтому если вам нужна качественная фокусировка, придется использовать силиконовую оптику.

Она стойка не только к высоким температурам, но самое главное выдерживает без последствий огромное количество циклов нагрев-остывание.

На абы какую поверхность COM матрицы ставить нельзя. Ее необходимо предварительно подготовить.

В противном случае, от перепадов температур, подложка деформируется, что еще больше повысит температуру светодиода и приведет к его повреждению.

Кстати, это основная причина выхода из строя светодиодных прожекторов.

Приблизительно на один светодиодный ватт в режиме 100Лм/Вт нужно 20см2 площади радиатора.

По норме от 6 до 10Вт может пассивно принять воздух, в то время как теплопроводность алюминия 200-300 Вт/(м*К).

Есть у COB светодиодов и другие недостатки:

  • светоотдача и срок службы меньше чем у SMD видов

Поэтому на сегодня, для решения именно энергоэффективных задач в освещении, КОБ модели не совсем подходят. Это будет экономически не целесообразным.

Таблицы технических характеристик COB светодиодов:

COB 3ВтCOB 5ВтCOB 7ВтCOB 9ВтCOB 10ВтCOB 15ВтCOB 20ВтCOB 30Вт

И матриц:

Матрица 50ВтМатрица 150ВтМатрица 10Вт

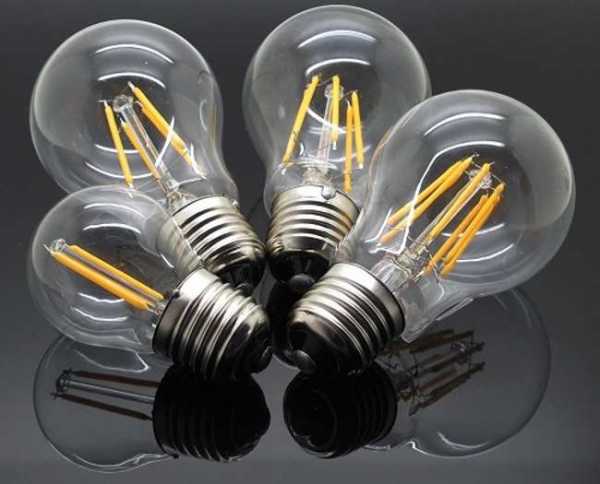

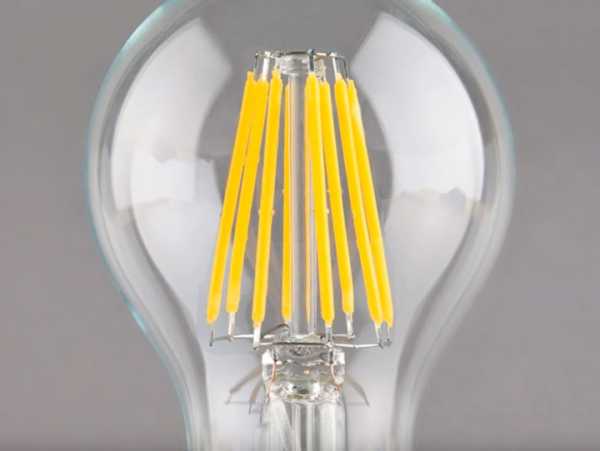

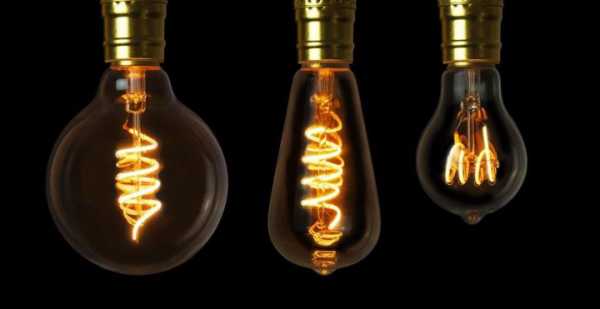

Filament светодиоды

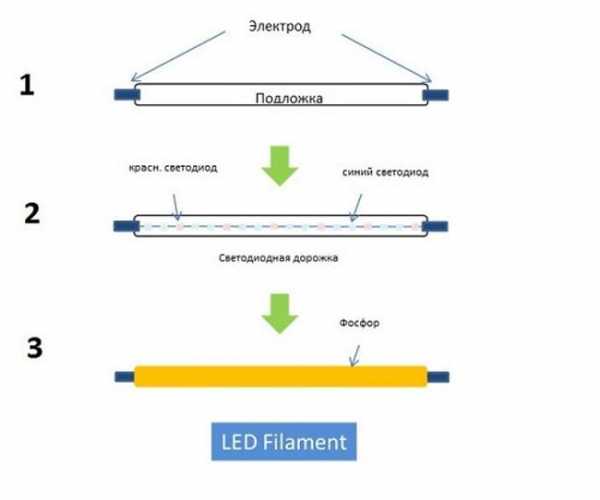

Филаментные модели представляют из себя стеклянную полоску с наклеенными поверх нее светодиодами. С двух концов полоски металлизируются.

Через них подается питание. Если здесь применить различные кристаллы, то можно добиться достаточно высокого CRI.

Люминофор наносится сверху. При этом вся конструкция помещена в стеклянную колбу, как в обычной лампочке.

Однако для всей этой конструкции, как и в любом ярком светодиоде требуется охлаждение.

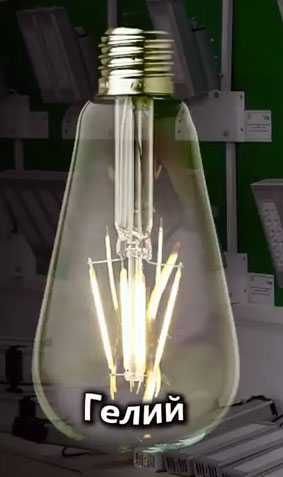

Для этого здесь применяют газ - гелий. Именно благодаря ему, происходит отвод тепла на внешние стенки колбы филаментной лампочки.

По простому можно сказать, что филаментная лампочка – это КОБ светодиод, который поместили в газовую среду. Достоинства филаментных моделей:

  • можно легко изготавливать привычные нам всем модели лампочек классического вида (груша, свеча, шарик). При этом начинка у них будет модернизированная.
  • одинаковое светораспределение как и у ламп накаливания

Именно поэтому их применяют как альтернативная замена обычным лампочкам в светильниках и люстрах.

Однако свечение такой лампы все же сопровождается высоким нагревом. Вследствие чего, наблюдается постепенная деградация диодов, и как итог – их непродолжительный срок службы.

Таблица сравнения филаментных моделей и других видов ламп и источников света:

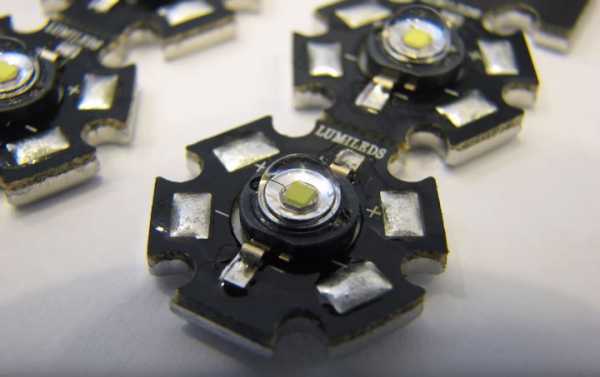

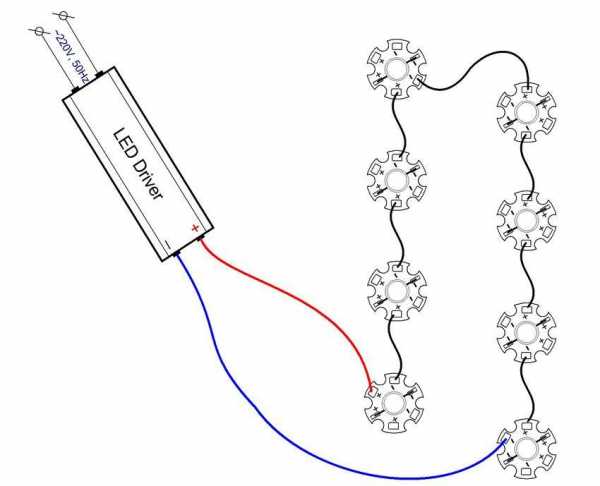

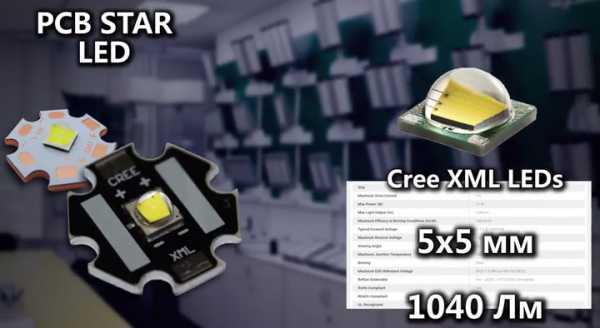

PCB Star светодиоды

Если исходить из занимаемой площади, то эти светодиоды занимают первое место по величине светового потока.

Данный светодиод состоит из одного единственного кристалла, имеющего большую площадь (относительно моделей SMD).

Однако по большому счету, это тот же самый SMD вид. Он напаивается к подложке из алюминия, напоминающую по форме звезду.

Если у вас очень мощный источник света, а не множество кристаллов, то и фокусировка его упрощается. Поэтому из таких типов светодиодов PCB Star и начали массово делать яркие мощные прожекторы и не менее яркие ручные фонарики.

Таблицы всех технических характеристик светодиодов “звезда”:

Star 1ВтStar 1Вт без платыОтдельно платыStar 3ВтStar 3Вт без платыStar 5ВтStar 5Вт без платы

Из всех представленных видов на сегодняшний день, SMD модели являются самыми универсальными. Из них делают множество световой продукции:

При этом производители добиваются вполне оптимальных решений по цене и светоотдаче.

svetosmotr.ru

Характеристики светодиодов, применение и схема подключения

Со времен изобретения электрического освещения учеными создавались все более экономичные источники. Но настоящим прорывом в этой области стало изобретение светодиодов, которые не уступают по силе светового потока предшественникам, однако расходуют во много раз меньше электроэнергии. Их созданию, начиная от первого индикаторного элемента и заканчивая ярчайшим на сегодня диодом «Cree», предшествовало огромное количество работы. Сегодня мы попробуем разобрать различные характеристики светодиодов, узнаем, как эволюционировали эти элементы и как их классифицируют.

Все эти элементы внутреннего монтажа уже уходят в прошлое

Читайте в статье:

Принцип работы и устройство световых диодов

Светодиоды отличает от привычных осветительных приборов отсутствие в нем нити накала, хрупкой колбы и газа в ней. Это принципиально отличный от них элемент. Говоря научным языком, свечение создается за счет наличия в нем материалов р- и n-типа. Первые накапливают положительный заряд, а вторые – отрицательный. Материалы р-типа накапливают в себе электроны, в то время, как в n-типе образуются дырки (места, где электроны отсутствуют). В момент появления на контактах электрического заряда они устремляются к р-n-переходу, где каждый электрон инжектируется именно в р-тип. Со стороны обратного, отрицательного контакта n-типа в результате подобного движения и возникает свечение. Оно обусловлено выделением фотонов. При этом не все фотоны излучают видимый человеческим глазом свет. Сила, которая заставляет двигаться электроны, называется током светодиода.

Эта информация ни к чему обычному обывателю. Достаточно знать, что светодиод имеет прочный корпус и контакты, которых может быть от 2-х до 4-х, а также то, что каждый светодиод имеет свое номинальное напряжение, необходимое для свечения.

Устройство светового диода с пояснениями

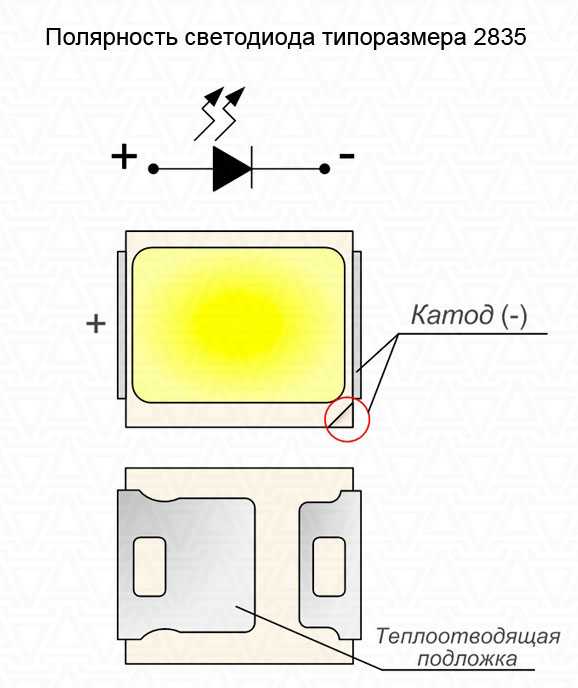

Полезно знать! Подключение производится всегда в одинаковом порядке. Это значит, что если к контакту «-» на элементе подключить «+», то свечения не будет – материалы р-типа просто не смогут зарядиться, а значит не будет и движения к переходу.

Классификация светодиодов по их области применения

Такие элементы могут быть индикаторными и осветительными. Первые были изобретены раньше вторых, при этом они уже давно используются в радиоэлектронике. А вот с появлением первого осветительного светодиода начался настоящий прорыв в электротехнике. Спрос на осветительные приборы подобного типа неуклонно растет. Но и прогресс не стоит на месте – изобретаются и внедряются в производство все новые виды, которые становятся все ярче, не потребляя при этом больше энергии. Разберем более подробно, какими бывают светодиоды.

Индикаторные светодиоды: немного истории

Первый такой светодиод красного цвета был создан в середине ХХ века. Хотя он имел низкую энергоэффективность и излучал тусклое свечение, направление оказалось перспективным и разработки в этой обрасти продолжились. В 70-х годах появляются зеленые и желтые элементы, а работы по их усовершенствованию не прекращаются. К 90-му году сила их светового потока достигает 1 Люмена.

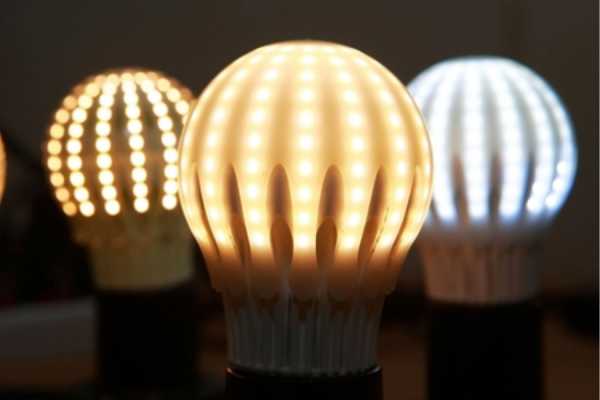

В наше время светодиодные лампы могут быть даже такими

1993 год ознаменован появлением в Японии первого синего светодиода, который был намного ярче предшественников. Это означало, что теперь, совмещая три цвета (которые и составляют все оттенки радуги), можно получить любой. В начале 2000-х сила светового потока уже достигает 100 Люмен. В наше время светодиоды не перестают совершенствоваться, наращивая яркость без увеличения потребляемой мощности.

Использование светодиодов в бытовом и промышленном освещении

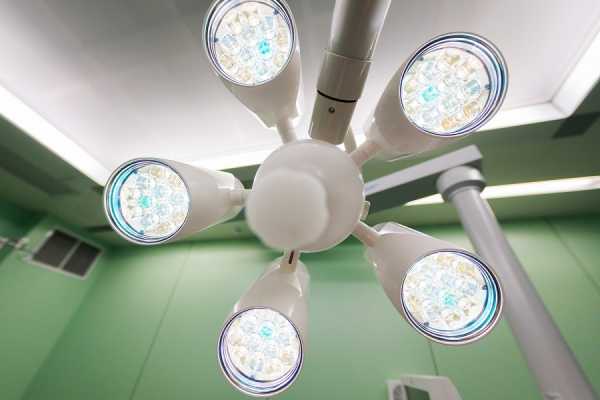

Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.

Фонари на диодах со специальными линзами светят на расстояние до 3 км
Чем хороши светодиоды и есть ли в них минусы

О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:

  • Экономичность без потери силы светового потока – здесь они вне конкуренции;
  • Прочный корпус – отсутствует опасность механического повреждения;
  • Долговечность – такие элементы работают в десятки раз дольше ламп накаливания;
  • Компактность – имеют малые габариты;
  • Наиболее безопасны – работают от сети 3-24 В;
  • Экологичны – не требуют специальной утилизации.

Что же касается отрицательных сторон, то их всего две:

  • Работают только с постоянным напряжением;
  • Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования драйвера(электронного стабилизирующего блока).
Ультрафиолетовый и инфракрасный световые диоды – изготавливают даже такие

Каковы основные характеристики светодиодов?

При выборе таких элементов для той или иной цели, каждый обращает внимание на их технические данные. Основное, на что следует обратить внимание, приобретая приборы на их основе:

  • ток потребления;
  • номинальное напряжение;
  • потребляемая мощность;
  • температура цвета;
  • сила светового потока.

Это то, что мы можем увидеть на маркировке светодиодных ламп. На самом же деле, характеристик намного больше. О них сейчас и поговорим.

Ток потребления светодиода – что это такое

Ток потребления светодиода равен 0.02 А. Но это относится лишь к элементам с одним кристаллом. Существуют и более мощные световые диоды, в составе которых может быть 2, 3 и даже 4 кристалла. В этом случае ток потребления будет увеличиваться, кратно числу чипов. Именно этот параметр и диктует необходимость подбора резистора, который впаивается на вводе. В этом случае сопротивление светодиода не дает высокому току мгновенно сжечь LED элемент. Это может произойти по причине высокого тока сети.

RGB прожекторы с контроллером и пультом ДУ действительно хороши

Номинальное напряжение

Напряжение светодиода имеет прямую зависимость от его цвета. Это происходит по причине разности материалов для их изготовления. Рассмотрим эту зависимость.

Цвет светодиодаМатериалПрямое напряжение при 20 мА
Типовое значение (В)Диапазон (В)
ИКGaAs, GaAlAs1,21,1-1,6
КрасныйGaAsP, GaP, AlInGaP2,01,5-2,6
ОранжевыйGaAsP, GaP, AlGaInP2,01,7-2,8
ЖелтыйGaAsP, AlInGaP, GaP2,01,7-2,5
ЗеленыйGaP, InGaN2,21,7-4,0
ГолубойZnSe, InGaN3,63,2-4,5
БелыйСиний/УФ диод с люминофором3,62,7-4,3

Сопротивление световых диодов

Сам по себе один и тот же светодиод может иметь различное сопротивление. Меняется оно в зависимости от включения в цепь. В одну сторону – около 1 кОм, в другую – несколько МОм. Но здесь есть свой нюанс. Сопротивление светодиода нелинейно. Это значит, что оно может изменяться в зависимости от подаваемого на него напряжения. Чем выше напряжение, тем ниже будет сопротивление.

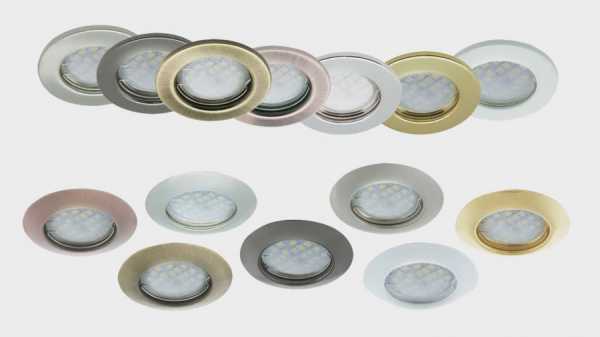

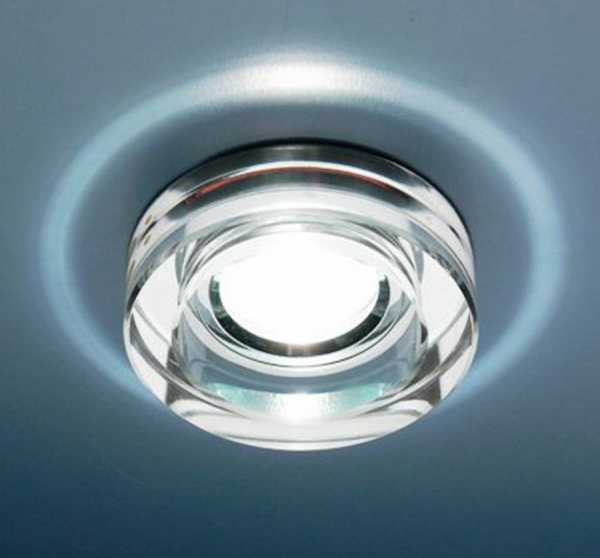

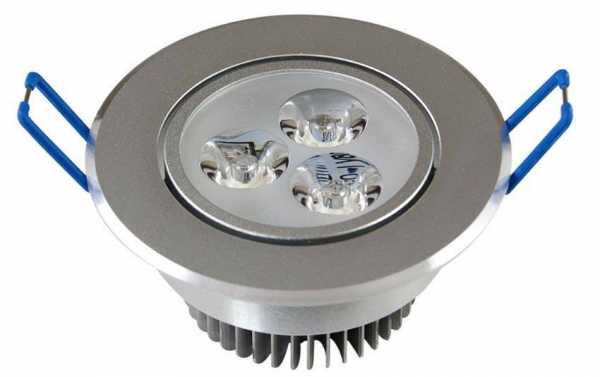

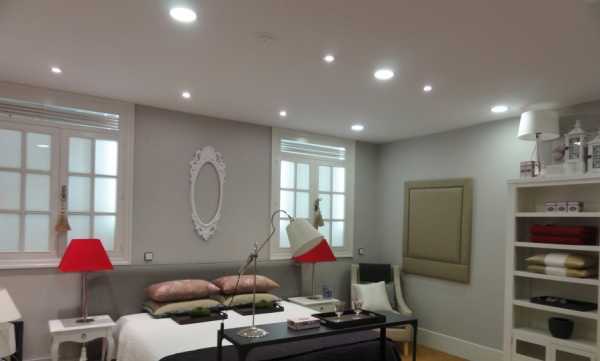

Точечный потолочный светильник на диодах очень экономичен

Светоотдача и угол свечения

Угол светового потока светодиодов может различаться, в зависимости от их формы и материала изготовления. Он не может превышать 1200. По этой причине, если требуется большее рассеивание, применяют специальные отражатели и линзы. Это качество «направленного света» и способствует наибольшей силе светового потока, которая может достигать 300-350 Лм у одного светодиода на 3 Вт.

Мощность светодиодных ламп

Мощность светодиода – величина сугубо индивидуальная. Она может варьироваться в диапазоне от 0.5 до 3 Вт. Определить ее можно по закону Ома P = I×U, где I – сила тока, а U – напряжение светодиода.

Мощность – довольно важный показатель. Особенно когда необходимо рассчитать какой блок питания необходим для того или иного количества элементов.

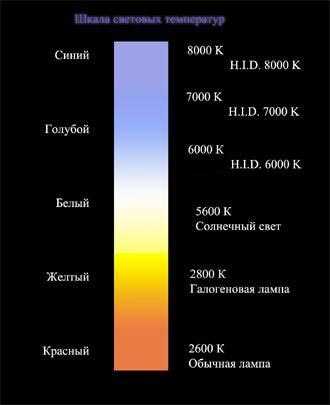

Цветовая температура

Этот параметр схож с другими лампами. Наиболее приближены то температурному спектру к светодиодным люминесцентные лампы. Измеряется цветовая температура в К (Кельвин). Свечение может быть теплым (2700-3000К), нейтральным (3500-4000К) или холодным (5700-7000К). На самом деле оттенков много больше, здесь указаны основные.

На такой платформе могут быть сотни кристаллов

Размер чипа LED элемента

Этот параметр самостоятельно измерить при покупке не удастся и сейчас уважаемому читателю станет понятно почему. Самые распространенные размеры – это 45х45 mil и 30х30 mil (соответствуют 1 Вт), 24х40 mil (0.75 Вт) и 24х24 mil (0.5 Вт). Если перевести в более привычную систему измерений, то 30х30 mil будут равны 0.762х0.762мм.

Чипов (кристаллов) в одном светодиоде может быть много. Если элемент не имеет слоя люминофора (RGB – цветной), то количество кристаллов можно подсчитать.

Важно! Не стоит приобретать очень дешевые светодиоды китайского производства. Они могут оказаться не только низкого качества, но и характеристики их чаще всего завышены.

Подделку довольно тяжело отличить от оригинала при покупке

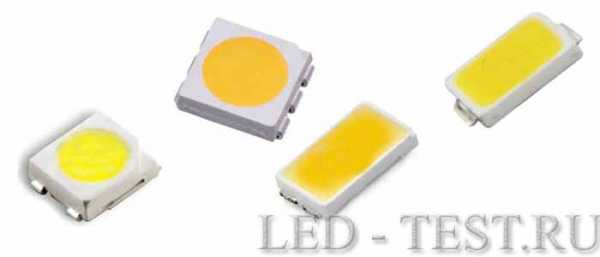

Что такое SMD светодиоды: их характеристики и отличие от обычных

Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.

Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.

Вот они, LED SMD2835. Маленькие, но света от них достаточно

Параметры LED SMD2835: размеры и характеристики

Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:

ПараметрКитайский 28352835 0,2W2835 0,5W2835 1W
Сила светового потока, Лм82050100
Потребляемая мощность, Вт0,090,20,51
Температура, в градусах С+60+80+80+110
Ток потребления, мА2560150300
Напряжение, В3,2

Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.

Характеристики светодиода 5050: более габаритный SMD-компонент

Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 1200.

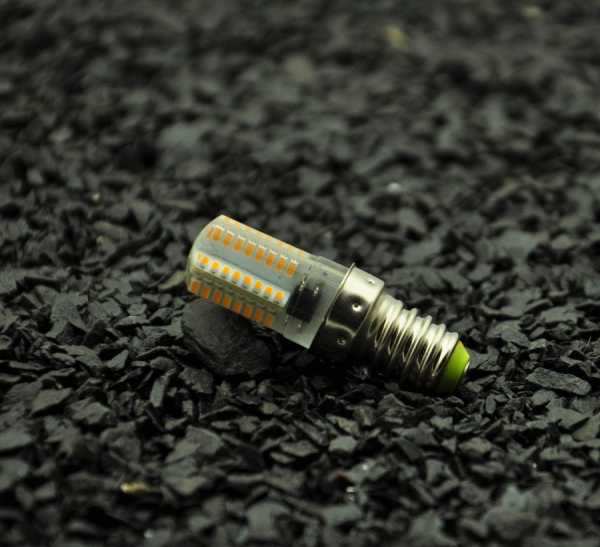

На таких элементах делается лампа «кукуруза»

Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).

Характеристики светодиодов SMD5730

По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.

ПараметрПоказатель
Сила светового потока, Лм45-50
Потребляемая мощность, Вт0,5
Диапазон рабочих температур, в градусах СОт -40 до +80
Номинальный ток, мА150
Рабочее напряжение, В3,1-3,2
Угол освещения120 градусов

И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.

Элементы на ленте могут располагаться и в 2 ряда для яркости

Светодиоды «Cree»: характеристики и технические данные

На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.

Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:

МодификацияXM-LXR-E, XP-G, XP-E, XP-C
Сила светового потока, Лм/втT5 (от 260 до 280)T6 (от 280 до 300)U2 (от 300 до 320)Q2 (от 87,4 до 93,9)Q3 (от 93,9 до 100)Q4 (от 100 до 107)Q5 (от 107 до 114)R2 (от 114 до 122)

Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.

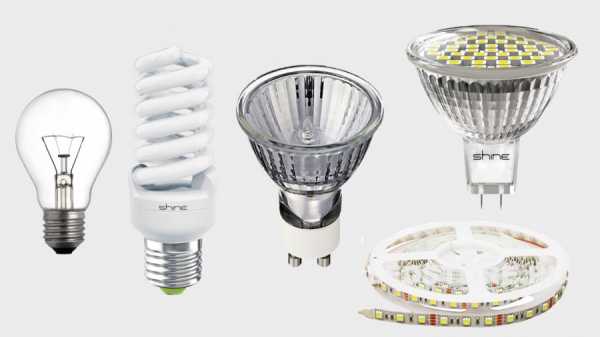

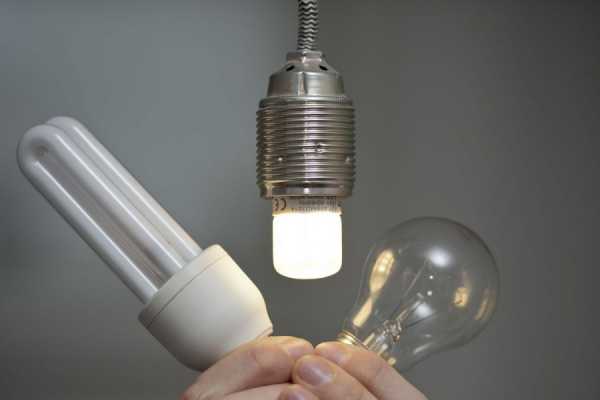

Нить накала постепенно уходит в историю

Предлагаем Вам небольшое видео на эту тему:

Проверка светодиода мультиметром – как ее выполнить

Самым простым и доступным способом является «прозвонка». На мультиметрах есть отдельное положение переключателя, специально для диодов. Переключив прибор в нужную позицию, прикасаемся щупами к ножкам светодиода. Если на дисплее высветилась цифра «1», следует поменять полярность. В этом положении зуммер мультиметра должен издавать звуковой сигнал, а светодиод светиться. Если подобного не произошло, значит, он вышел из строя. Если же световой диод исправен, но при впайке его в схему не работает, этому может быть две причины – неправильное его расположение или выход из строя резистора (у современных SMD-компонентов он уже встроен, что будет ясно в процессе «прозвонки»).

Мультиметром довольно просто прозвонить световой диод

Цветовая маркировка световых диодов

Общепринятой мировой маркировки подобных изделий не существует, каждый производитель обозначает цвет так, как ему это удобно. В России применяют цветовую маркировку светодиодов, но ею мало кто пользуется, потому, как список элементов с буквенными обозначениями довольно внушителен и запоминать его вряд ли кому-то захочется. Наиболее распространенно буквенное обозначение, которое многие и считают общепринятым. Но такая маркировка чаще встречается не на мощных элементах, а на светодиодных лентах.

Такие обозначения могут встретится на маркировке ленты

Расшифровка кода маркировки светодиодной ленты

Для того, чтобы понять, как маркируется лента, нужно обратить внимание на таблицу:

Позиция в кодеНазначениеОбозначенияРасшифровка обозначения
1Источник светаLEDСветодиод
2Цвет свеченияRКрасный
GЗеленый
BСиний
RGBЛюбой
CWБелый
3Способ монтажаSMDSurface Mounted Device (Устройство, монтируемое на поверхность)
4Размер чипа30283,0 х 2,8 мм
35283,5 х 2,8 мм
28352,8 х 3,5 мм
50505,0 х 5,0 мм
5Количество светодиодов на метр длины30
60
120
6Степень защиты:IPInternational Protection
7От проникновения твердых предметов0-6Согласно ГОСТ 14254-96 (стандарт МЭК 529-89) «Степени защиты, обеспечиваемые оболочками (код IP)»
8От проникновения жидкости0-6

Для примера возьмем конкретную маркировку LED CW SMD5050/60 IP68. Из нее можно понять, что перед нами светодиодная лента белого цвета для поверхностного монтажа. Элементы, установленные на ней, имеют размер 5х5мм, в количестве 60 шт/м. Степень защиты позволяет ей длительное время работать под водой.

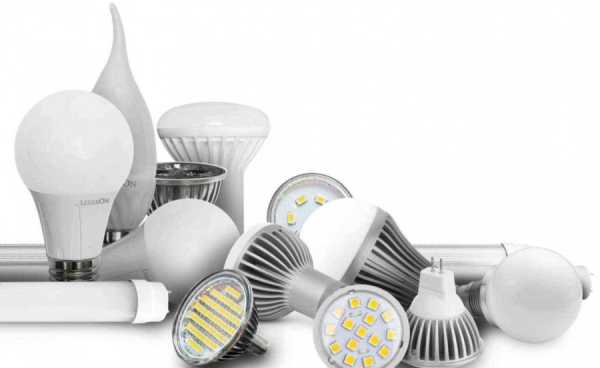

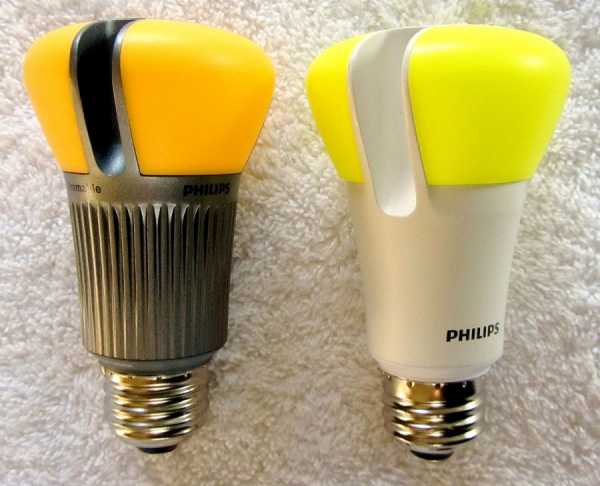

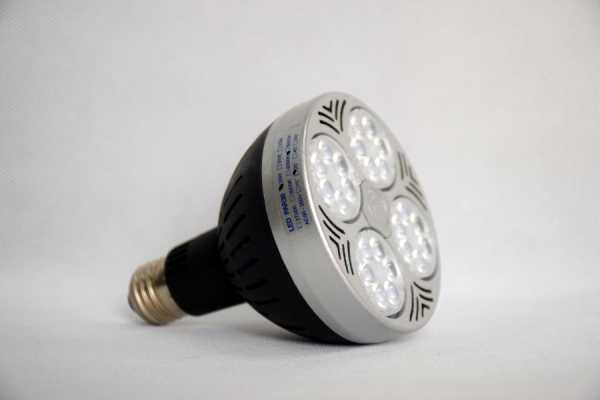

Ассортимент ламп для дома на световых диодах довольно широк

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО "АСП Северо-Запад"

Спросить у специалиста

«Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.»

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

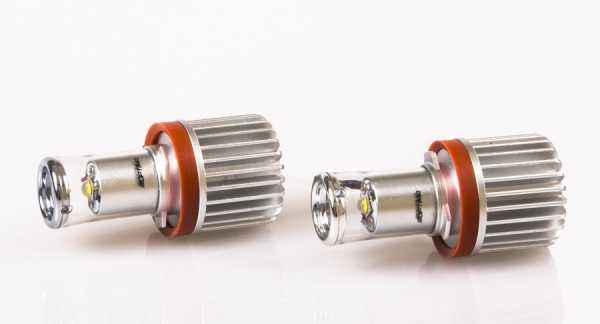

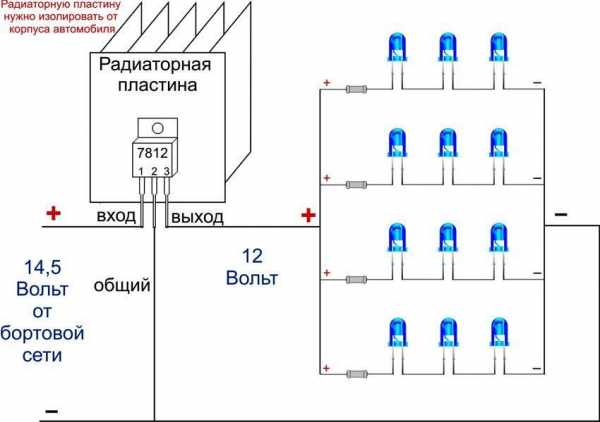

Схема подключения дневных ходовых огней на автомобиле

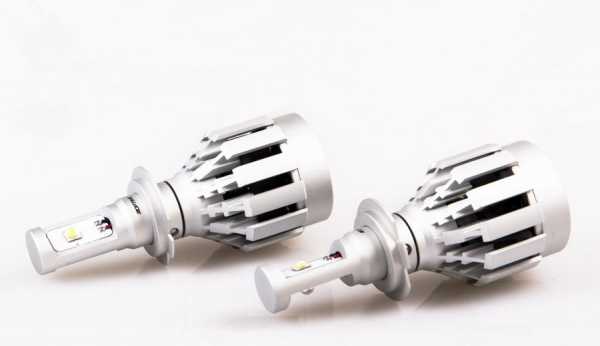

Дневные ходовые огни на автомобиль

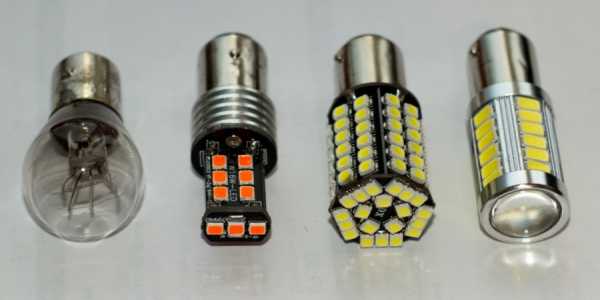

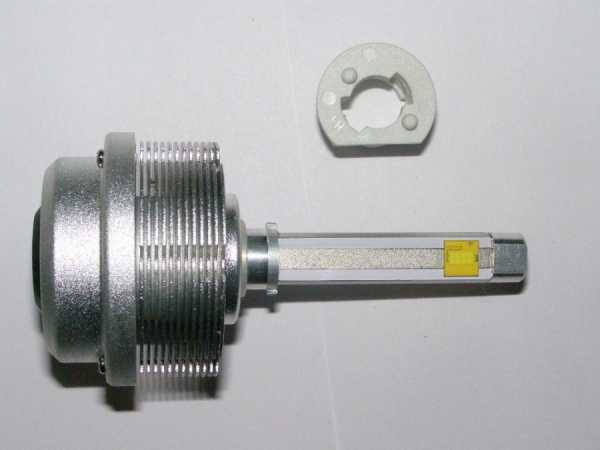

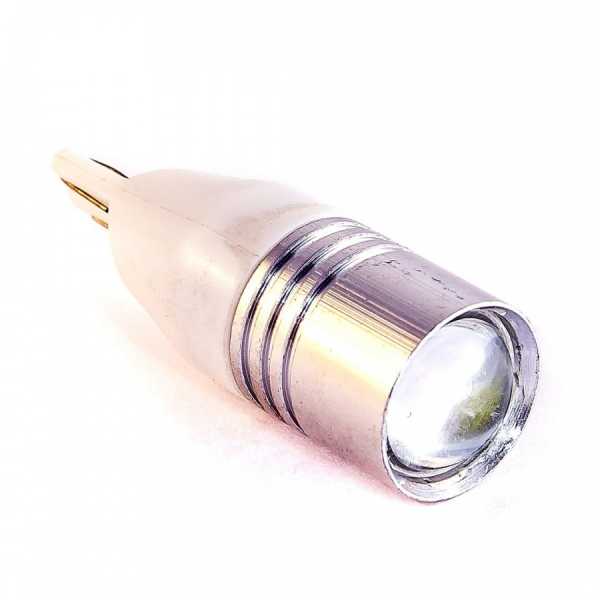

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток. ДХО должны быть заметны при свете солнца.

Такую рекламу легко можно сделать самостоятельно

Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды. В результате получается мигающая реклама, которая явно привлечет внимание.

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Схемы подключения светодиодов – как все правильно выполнить

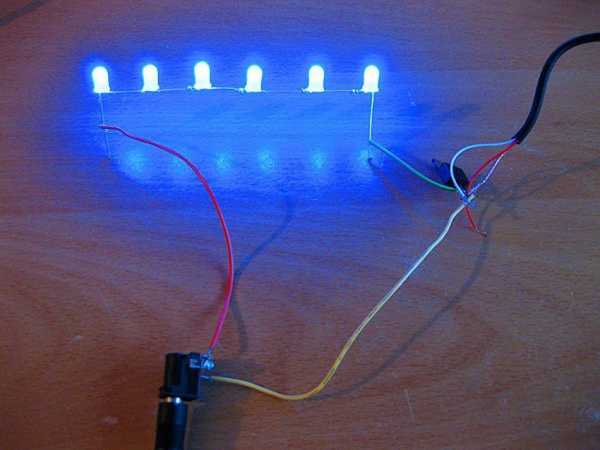

Подобные элементы можно подключить двумя способами – последовательно и параллельно. При этом нельзя забывать, что световой диод должен быть расположен правильно. В противном случае схема работать не будет. В обычных элементах с цилиндрической формой это можно определить так: на катоде (-) виден флажок, он немного крупнее анода (+).

Такова схема последовательного подключения световых диодов

Как рассчитать сопротивление светодиода

Расчет сопротивления светового диода очень важен. Иначе элемент просто сгорит, не выдержав величины тока сети.

Разберемся, как рассчитать сопротивление для светодиода.

Сделать это можно по формуле:

R = (VS — VL) / I,где

  • VS–напряжение питания;
  • VL –номинальное напряжение для светодиода;
  • I – ток светодиода (обычно это 0.02 А, что равно 20 мА).

При желании возможно все. Схема довольно проста — используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель. Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов. Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.

При желании возможно все. Схема довольно проста — используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель. Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов. Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.

Полезная информация! Напряжение, которое выдает блок питания равно 3.7 В. Это значит, что диоды нужно соединить последовательно скоммутированными парами параллельно.

Параллельное и последовательное соединение: как они выполняются

По законам физики и электротехники при параллельном соединении напряжение распределяется равномерно по всем потребителям, оставаясь неизменным на каждом из них. При последовательном монтаже поток делится и на каждом из потребителей оно становится кратным их количеству. Иными словами если взять 8 световых диодов, соединенных последовательно, они будут нормально работать от 12 В. Если же из подключить параллельно – они сгорят.

Параллельно подключенные последовательные тройки световых диодов

Подключение световых диодов на 12 В как самый оптимальный вариант

Любая светодиодная лента рассчитана на подключение к стабилизатору, выдающему 12 или 24 В. На сегодняшний день на прилавках российских магазинов представлен огромный ассортимент изделий различных производителей с этими параметрами. Но все же преобладают ленты и контроллеры именно 12 В. Это напряжение более безопасно для человека, да и стоимость таких приборов более низка. О самостоятельном подключении к сети 12 В говорилось чуть выше, ну а с подключением к контроллеру проблем возникнуть не должно – к ним прилагается схема, с которой разберется даже школьник.

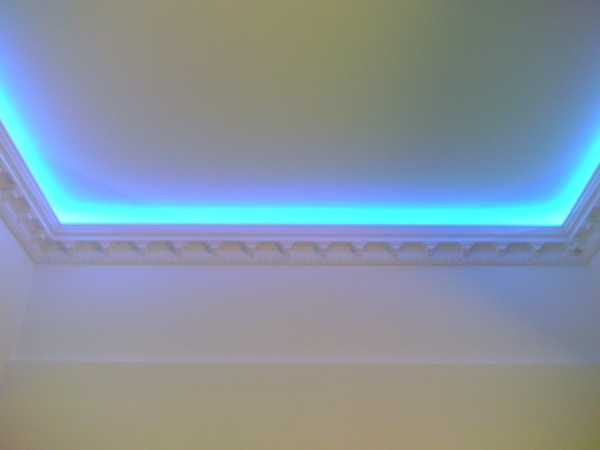

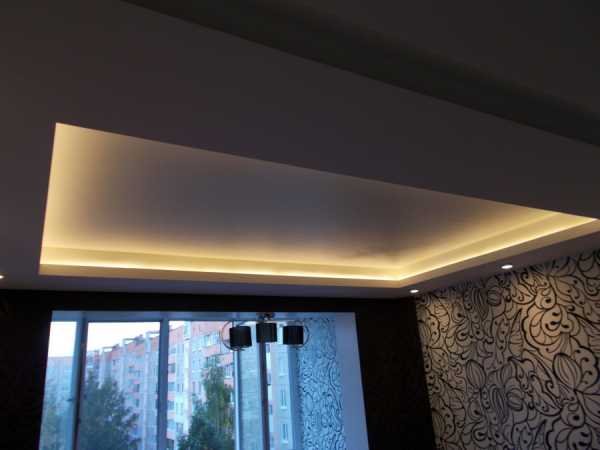

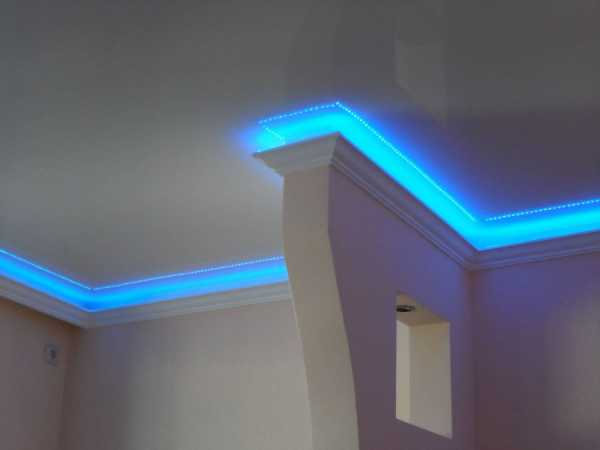

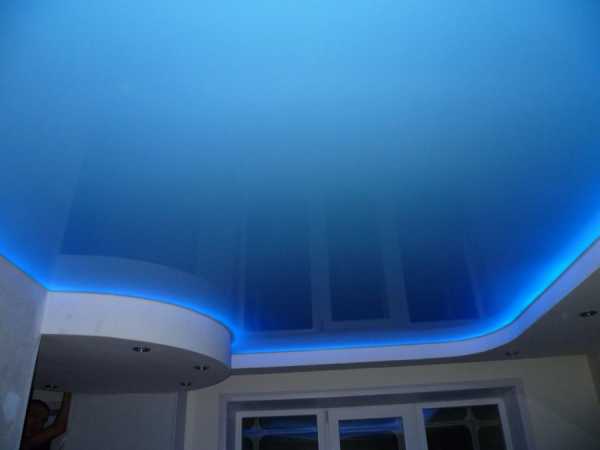

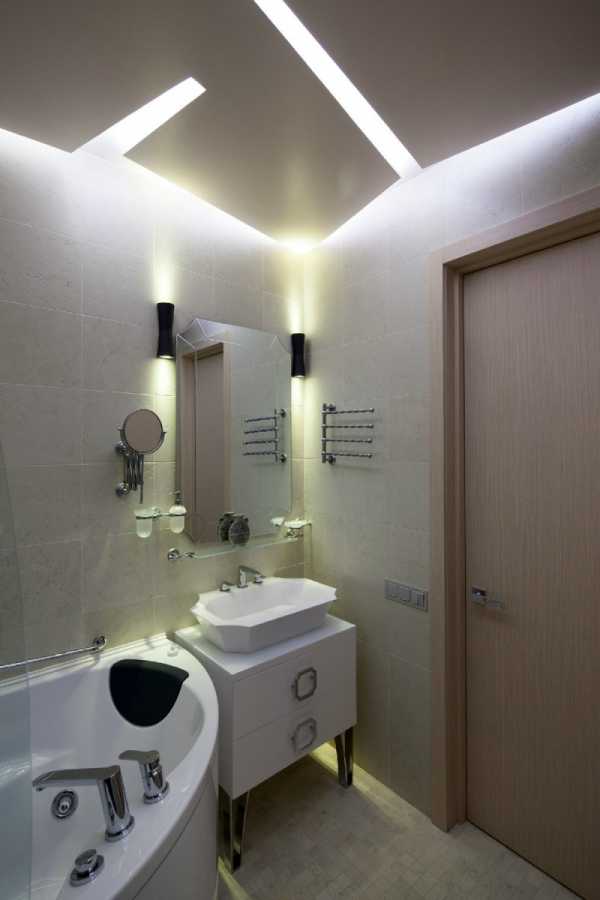

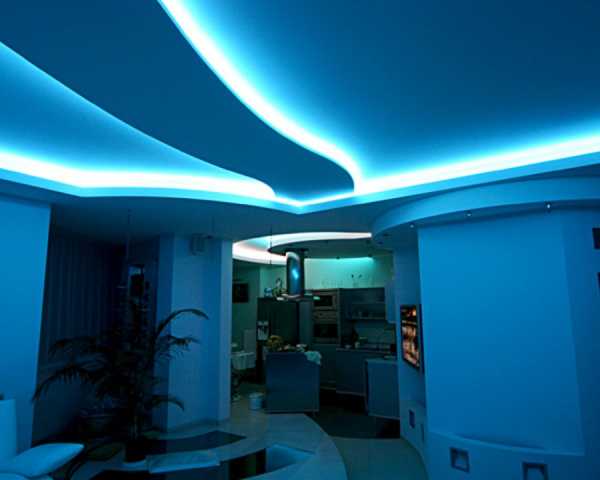

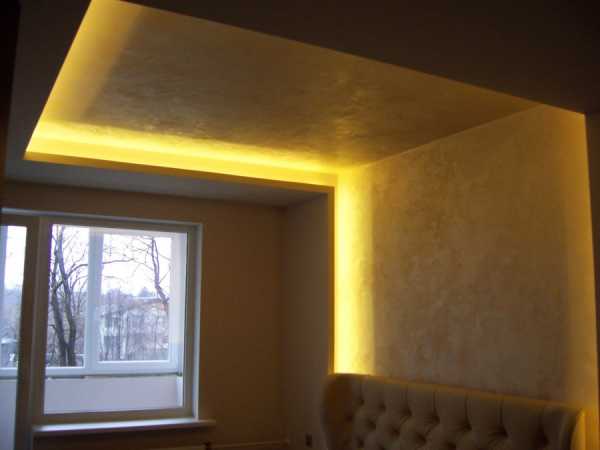

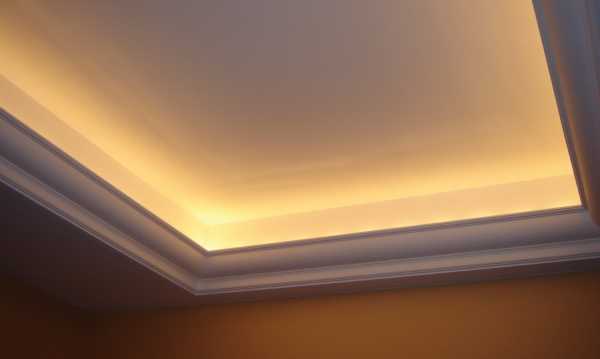

Идеальная подсветка потолка при помощи светодиодной ленты

В заключение

Популярность, которую набирают световые диоды, не может не радовать. Ведь это заставляет прогресс двигаться вперед. И кто знает, быть может, уже в ближайшее время появятся новые светодиоды, которые будут на порядок выше по характеристикам, чем существующие сейчас.

Надеемся, наша статья была полезна уважаемому читателю. При возникновении вопросов по теме просим задавать их в обсуждениях. Наша команда всегда готова на них ответить. Пишите, делитесь опытом, ведь он может кому-то помочь.

Видео: как правильно подключить светодиод

seti.guru

80 фото и секреты правильного выбора

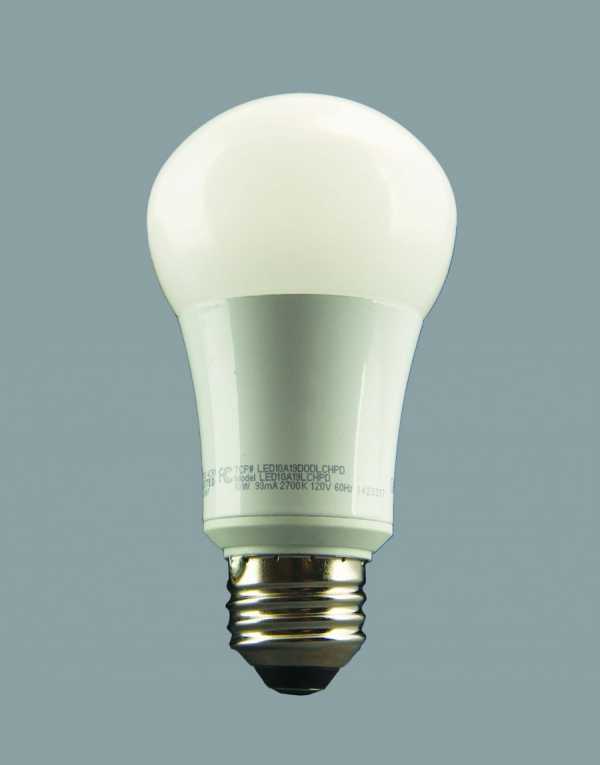

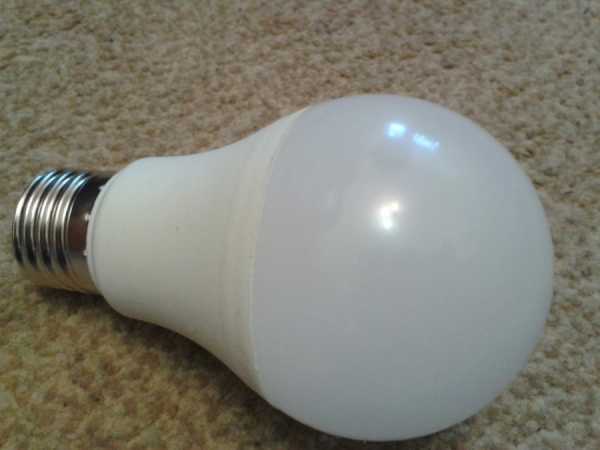

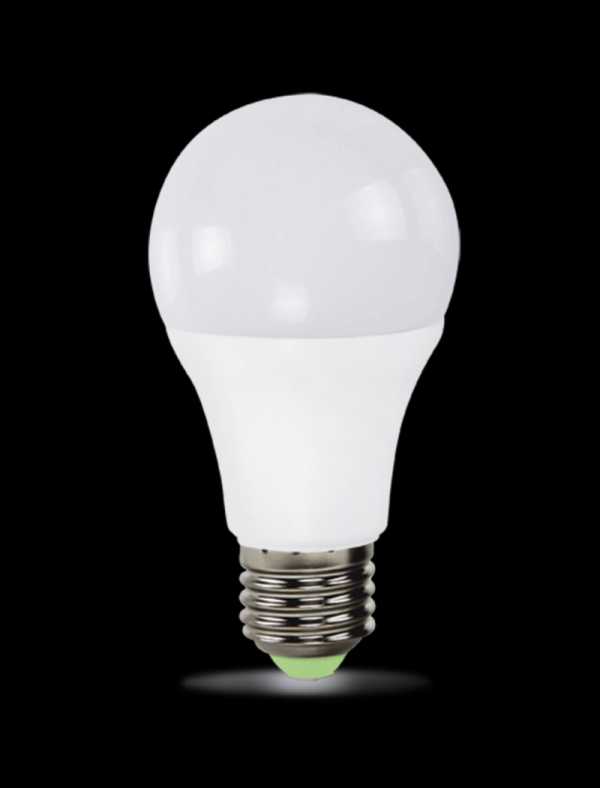

Светодиодные лампы нужны в каждом доме. Ещё их называют лампы LED. Это современная технология, которая позволяет заботиться о своём здоровье, экологии, семейном бюджете.

Основные преимущества этих ламп

Что особенного в этих лампах? Их должны были создать рано или поздно. Без них никак нельзя было обойтись. Темнота давно перестала мешать людям жить по собственному графику.

На смену свечам пришли лампы накаливания. Долгое время не искали изобретатели альтернативы, довольствовались ими. Но у них много недостатков.

Они уже не в состоянии удовлетворить потребности человека в полной мере: быстро перегорают, свечение тусклое, преобладают жёлтые оттенки спектра, мерцание негативно влияет на зрение.

Небольшая стоимость, привычная форма, габариты, лёгкий вес привлекает по-прежнему, заставляет покупать их снова и снова. Сколько заводов в стране выпускает LED лампочки? Отсутствие спроса на лампы накаливания изменит индустрию кардинальным образом.

Категорично заявлять, что нужны только светодиодные и никакие другие, конечно, не будет ни один человек по целому ряду причин. Периодически их всё равно приходится покупать.

Какую разновидность предприятиям легче производить для выживания? Пожалуй, лампы накаливания. При относительно небольших капиталовложениях можно наладить их выпуск.

Многие LED лампочки на прилавках магазинов импортные. Нужно оборудование нового образца для их производства. Есть ли оно на отечественных предприятиях? Готовы ли отечественные заводы к гонке, конкуренции с именитыми брендами, мировыми лидерами сферы осветительного оборудования, приборов, технологий?

Независимо ни от чего потребителям выгоднее чаще делать выбор в пользу более затратной, сложной, но полезной технологии. Характеристики светодиодных ламп весьма интересны.

Главные преимущества:

  • отсутствует мерцание;
  • любые оттенки спектра могут доминировать;
  • эти лампы служат дольше;
  • при стандартном напряжении в сети они излучают более яркий свет;
  • электросчётчик будет крутиться с меньшей скоростью, хотя и включён свет во всех комнатах – это лампы с низким уровнем энергопотребления, высокими показателями светоотдачи;
  • лампы не нагреваются во время свечения, что значительно упрощает процесс их замены;
  • их легко утилизировать, они безопасны для здоровья.

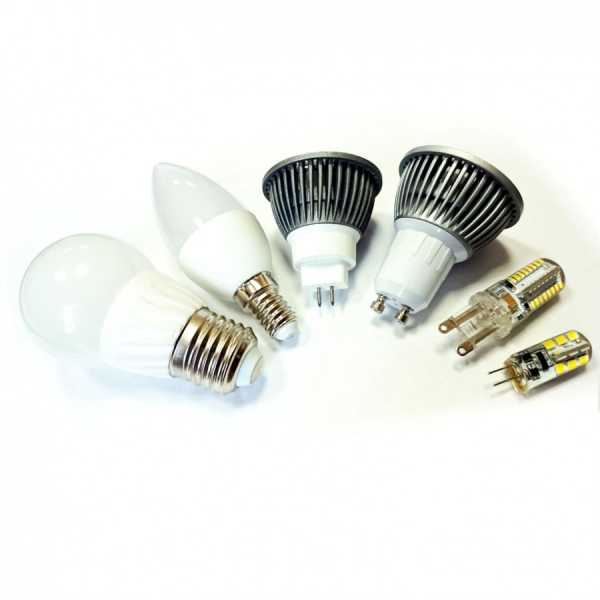

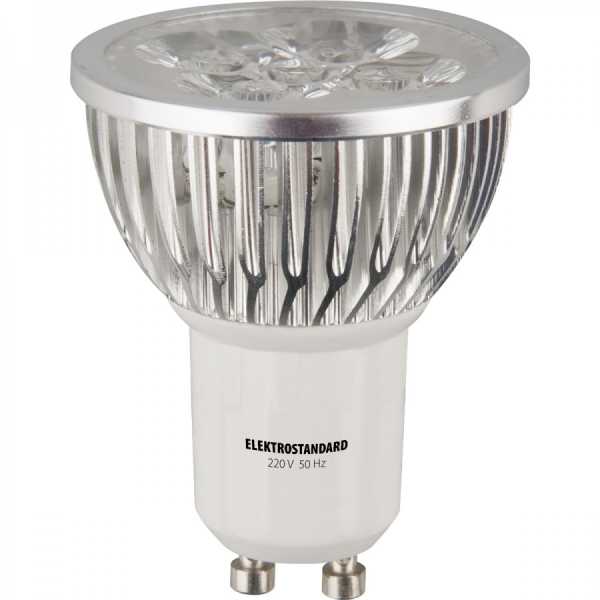

Светодиодные лампы для дома – это разные цоколи. Есть в продаже варианты, подходящие даже для раритетных электросветильников, люстр. Оценить их особенности на практике может каждый человек, в любой момент.

Простая эксплуатация

Первая проблема, с которой столкнулись люди с появлением на рынке осветительных технологий ламп нового образца – утилизация. Как оказалось, некоторые разновидности новых лампочек нельзя разбивать.

В колбах заключены вредные вещества, чаще всего ртуть. У лампочек LED более сложное устройство, однако, вредные вещества не используются. Их выбрасывают в мусорный бак, как и лампы накаливания.

Если одну из них разбить случайно, можно только порезаться, и то не всегда. Корпус у них более прочный, в сравнении с лампами накаливания. Обычно он сделан из пластика. Встречается и стеклянный корпус, но он более прочный. Это стандарт.

Лучшие светодиодные лампы от самых разных производителей, зарубежных и отечественных, гарантируют абсолютную безопасность.

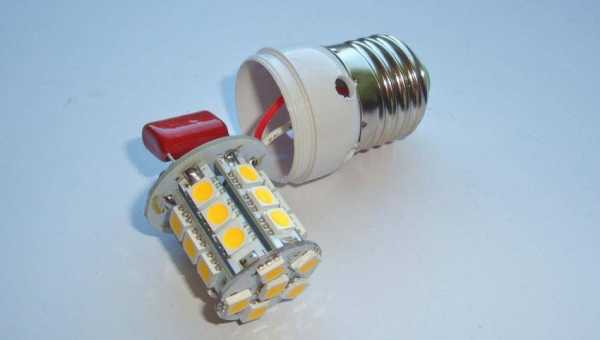

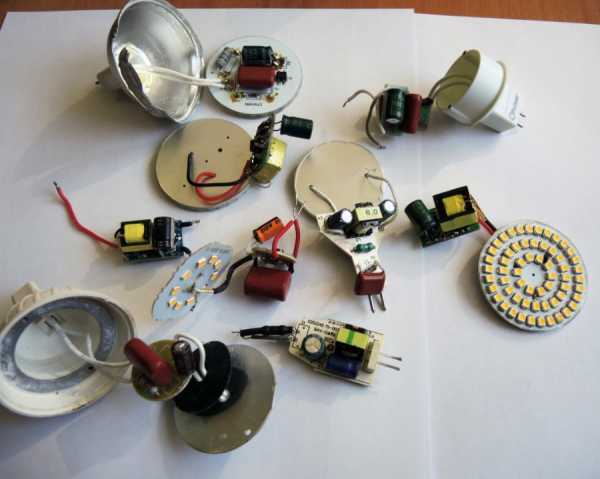

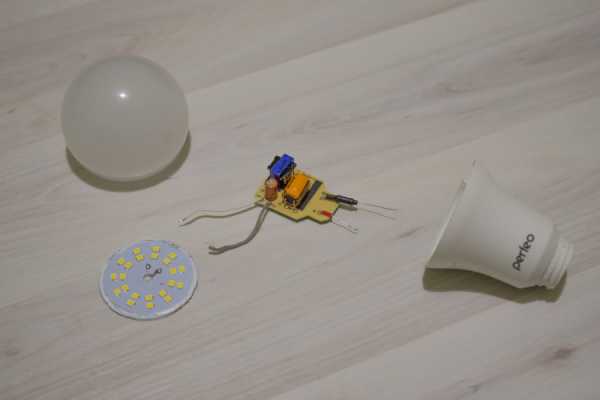

Все они состоят из следующих деталей:

  • сделанный из пластика или поликарбоната рассеиватель лучей;
  • светодиоды;
  • алюминиевая плата, которая не даёт лампе нагреваться, направляя тепло к радиатору охлаждения;
  • небольшая конструкция из нескольких пластинок алюминия – радиатор охлаждения;
  • конденсатор напряжения;
  • небольшой стабилизатор напряжения, называемый драйвером;
  • цоколь из латуни с основанием из полимеров.

Конструкция сложная и простая одновременно. Этими лампами удобно пользоваться.

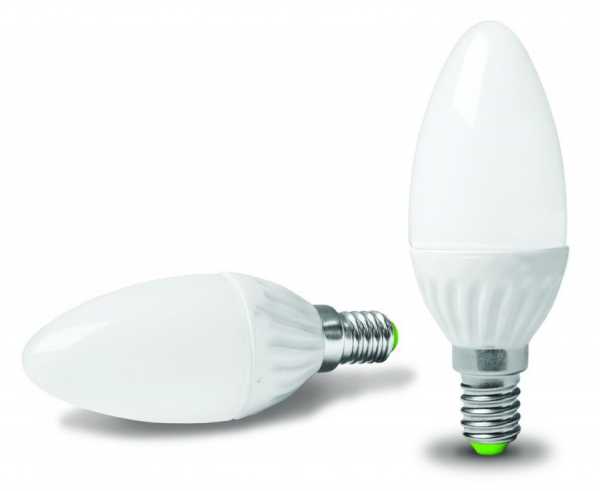

Разный дизайн позволяет создавать идеальную систему освещения

Фото светодиодных ламп убеждают в том, что будет найдена оптимальная форма, габариты. Колба может быть разных цветов. Свет может рассеиваться по-разному.

Семейное торжество, вечеринка пройдёт удачно, если приобрести специально лампы с интересным свечением, ярким, запоминающимся, сказочным.

Вечером намного легче будет отвлечься от хлопот, проблем, если в комнате горит необычного цвета лампочка. Зимой многим людям не хватает красок, цветов.

Атмосфера романтики, любви воцарится в спальне, гостиной, если включён светильник, торшер, бра с лампочкой LED с фиолетовым, голубым, розовым, зелёным или любым другим нестандартным свечением.

Как выбрать светодиодную лампу, подходящую на все сто, подскажет интуиция. Немного поэкспериментировав, можно смело делиться сделанными открытиями, эмоциями с окружающими.

Зонирование пространства при помощи бра, торшеров, освещения с лучами разного цвета, наверняка улучшит настроение, подарит массу позитивных эмоций. Это то, что нужно для отдыха, восстановления душевной гармонии. Книгу, конечно, лучше читать, если вкручена обычная светодиодная лампа.

Установка светодиодных ламп – это шаг навстречу будущему, в котором нет места перенапряжению органов зрения, усталости вегетативной нервной системы.

Напряжение накапливается в течение дня, не замечается обычно, случайно игнорируется, может стать причиной ослабления иммунной системы. Покупка новой лампочки, светодиодной, улучшит качество жизни.

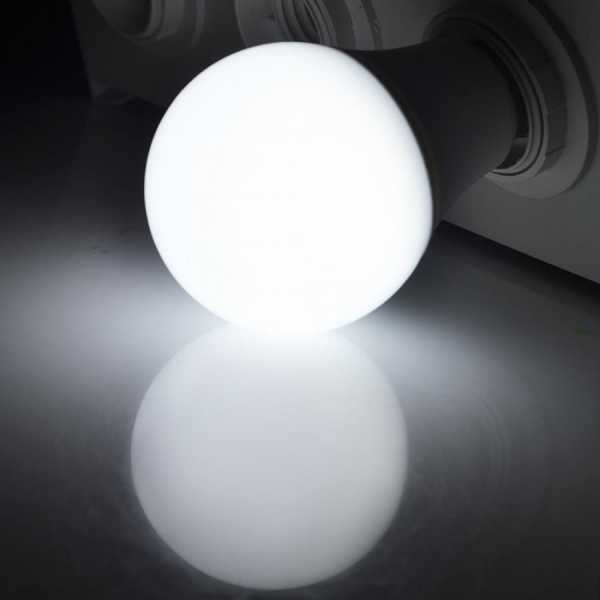

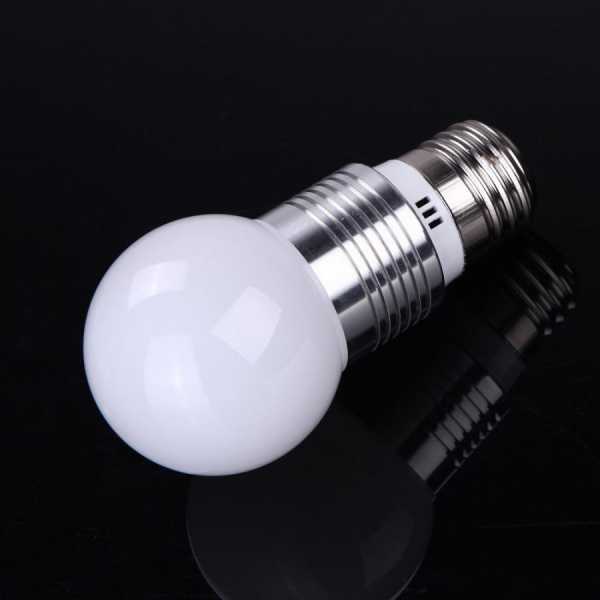

Фото светодиодных ламп

Также рекомендуем посетить:

strojka-gid.ru

Виды и типы светодиодов, как классифицировать и упорядочить

Быстрое развитие рынка светодиодного освещения "выкинуло" на рынок различные виды и типы светодиодов. Большая часть производителей подразделяют свои чипы способом - "как Бог на душу положит". Четкая классификация отсутствует. Но все же просматривается некоторая "четкая линия" - подразделение по видам на основании общих признаков, характеристик.

По большей мере такая классификация не совсем правильная, однако обоснована. Нет точного разделения по характеристикам по одной простой причине: если брать цвет, то светодиоды можно отнести к одному виду или типу, а по второй ( мощности ) такие светодиоды уже с трудом можно отнести к одному виду. А так как характеристик у LEDs достаточно много, то "скомпоновать" их вместе достаточно проблематично.

На основании этого производители с легкостью сводят к одному классу COB и SMD диоды в одну группу, индикаторные и осветительные в другую. В общем и целом образовалась некоторая неразбериха по классификации светодиодов на основании характеристик.

Дабы исправить это положение стоит принять, что любые характеристики диодов условные. Только таким образом можно объединить и каким-то образом классифицировать их.

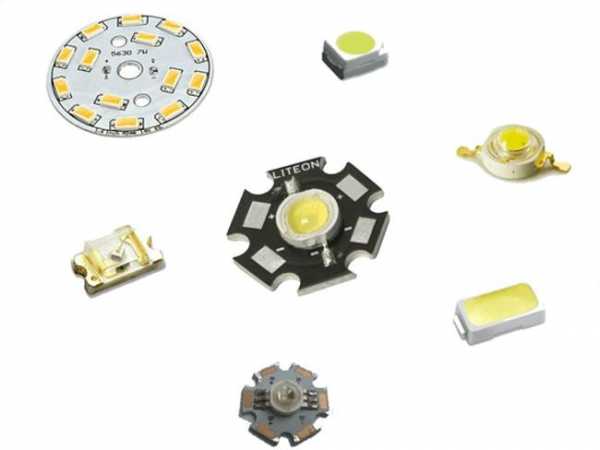

Виды и типы светодиодов индикаторных


К индикаторным типам следует относить такие виды диодов как: DIP (DIL), Superflux, Волоконные. Первые два достаточно сильно морально устарели, но все же их еще можно увидеть во многих гаджетах и устройствах. Не редки случаи, когда можно увидеть использование индикаторных диодов в качестве осветительных. Нонсенс на сегодняшний день, но это "имеет место быть". Оставим такое применение на совести производителей и будем рассматривать индикаторные светодиоды более подробно.

DIP (Dual In-line Package) или DIL (Dual In-Line – англ. двойное размещение в линию)


Интересные и устаревающие виды и типы светодиодов  DIP. Дословный перевод таких светодиодов - DIP(DIL) двойное размещение в линию. По способу монтажа определяются как: PHT (Plating Through Holes – англ. через отверстие платы).

Характерными представителями этой группы в классификации являются 3мм, 5мм, 8мм и 10мм светодиоды. Мы уже говорили, что это устаревшие типы, т.к. были первопроходцами в области становления твердотельного освещения. И использование в промышленных масштабах находится под большим вопросом.

Полупроводники этого вида различаются по цвету, материалу и диаметру колбы 3мм, 5мм, 8мм,10мм и т.д. Выбор шикарен. Можно найти чипы на любой вкус и цвет от круглых до прямоугольных. Главное достоинство любых экземпляров в этой группе -  малый нагрев при достаточно не плохой яркости. Основное использование в электронных табло, бегущих строках, разнообразных индикаторах ( отчего и идет такое разделение ).

Если смотреть со стороны конструкции, то индикаторные диоды имеют цилиндрическую форму с встроенной выпуклой линзой. Выпускают как в одном цвете, так и в многоцветном (RGB).

Обособленно в эту группу можно отнести и виды OLED диодов  ( Organic Light Emitting Diode )- органические светодиоды. Популярны в производстве подсветки ЖК экранов, дисплеев и телевизоров.

Super Flux Пиранья


Светодиоды Пиранья из данной группы обладают самыми лучшими световыми характеристиками по световому потоку. Конструктивной особенностью можно считать прямоугольную форму с четырьмя выводами (пинами). На сегодняшний день имеются 4 цвета: красный, зеленый, синий, белый. Размеры: 3мм, 5мм и Falt.

Основное применение сверхярких светодиодов Пиранья - автомобили и реклама.

Особенностью и преимуществом перед DIP диодами 3,5,10 мм - наличие четырех пинов. За счет этого обуславливается более "жесткое" присоединение к плате.

Подложка Пираней выполнена из свинца, т.к. имеет большую теплопроводность. Рабочий температурный режим достаточно широкий, что позволяет применять большие входные мощности. По поводу безопасности и экологичности остается вопрос... Свинец... Не совсем экологичный материал...Мягко говоря...

Угол рассеивания светового потока широкий - от 40 до 120 градусов.

Если проводить параллель по применяемости и востребованности, то Пираньи все-таки, держат пальму первенства.

Новый вид индикаторных - волоконные светодиоды


Это одни из новых видов и типов светодиодов, которые были представлены широкой публике корейскими производителями в конце 2015 года. Пока они используются только как отдельные волокна, но не за горами тот момент, когда их можно будет использовать в текстильной промышленности. И как только этот день настанет, то их можно с большой уверенностью переносить в группу осветительных светодиодов.

Способ производства основан на покрытии подложки полиэтилентерефталатом, пропитанным раствором PEDOT:PSS (поли-3,4-этилендиокситиофена полистиролсульфоната). Далее волокна покрывают олед диодом, сушат и наносят завершающий слой фтористого лития алюминия (LiAl).

Виды и типы светодиодов осветительных


Самый интересные и широко используемые виды и типы светодиодов - осветительные. В повседневном использовании применяются диоды с белым излучением. Он в свою очередь подразделяется на:  холодный белый, теплый белый. Сами по себе полупроводники не могут воспроизводить белый цвет. Поэтому используется несколько методик получения белого цвета.

К первому относится способ RGB. Самая дешевая технология получения белых диодов. Но с ее использованием ухудшается индекс цветопередачи. О том, что это такое - читайте в соответствующем материале.

Второй метод - самый распространенный. Нанесение люминофора на голубой или синий светодиод. Данный способ самый распространенный. В этом случае мы получаем желтый и зеленый цвета, или красный и зеленый. Этот метод идеален, если мы желаем получить цвет максимально приближенный к люминесцентному.

Осветительные светодиоды вида SMD


Один из самых распространенных видов в осветительной группе. Обратимся к переводу. Аббревиатура SMD - Surface Mounted Device – англ. прибор. монтируемый на поверхность.

Конструктивно такие типы достаточно сложные. Состоят из алюминиевой или медной подложки. На подложку монтируется сам кристалл, припаеваемый к контактам корпуса, в котором заключена подложка.

Кристалл покрывают линзой, в некоторых случаях только люминофором. На одной подложке можно разместить до трех диодов, в зависимости от применения будущего источника света.

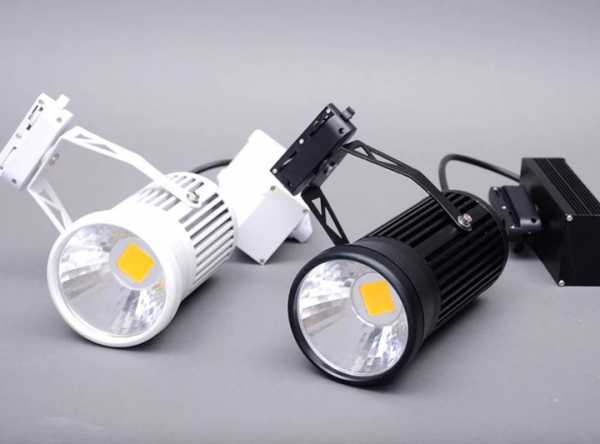

Распространенный вид светодиодов – COB


Другими, наиболее распространенными и модными видами являются диоды COB типа (Chip On Board – англ. чип на плате). В этом случае на одну плату ( подложку ) монтируется от 9 и более кристаллов. Их заливают люминофором. В таком виде мы получаем светодиод с большой яркостью. Данная технология упростила и существенно удешевила изготовление светотехнических LED устройств. Световой поток COB диодов на порядок больше, чем у СМД.

Основное назначение – освещение. В то время, как COB диоды можно использовать и в качестве индикаторов.

В плане ремонтопригодности COB наименее предпочтительны, т.к. в случае перегорания придется поменять всю матрицу.

И кстати, мною давно замечено, что в COB чипах достаточно сложно (простому обывателю) определить количество, размер кристаллов. А соответственно и сопоставить полученные измерения ( подсчеты ) с заявленными характеристиками источников света.

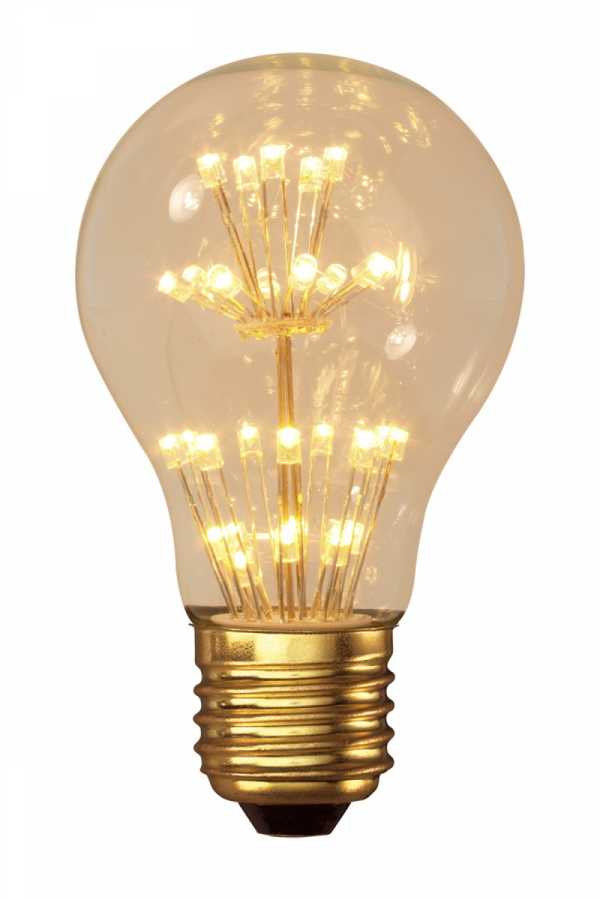

Ну и последняя новинка 2015 года в твердотельном освещении – filament светодиоды.

Новый вид светодиодов – filament


Данный тип диодов сформировался не так давно. Но сразу полюбились покупателями. И это не мудрено, т.к. при одинаковой мощности ( в сравнении с COB или SMD ) мы можем получить большую освещенность.

Пока основное применение filament светодиодов - LED лампы. Филаментные светодиоды монтируются на стеклянную или сапфировую подложку.  Технология – Chip-On-Glass. В результате чего, свет распространяется на 360 градусов. Достаточно интересная и «далеко идущая» технология.

Заключение


В принципе, указанные в статье виды и типы светодиодов не полные и данную классификацию можно расширять, применяя ряд подвидов и классов. Кому-то она покажется простой. Кому-то правильной, кому-то смешной. Но в силу того, что никакой определенной «научной концепции» по распределению светодиодов не существует, то для общего понимания того, как можно разделить светодиоды на виды и классы мы получили. Чего, в принципе и добивались.

leds-test.ru

90 фото передовых идей применения в дизайне

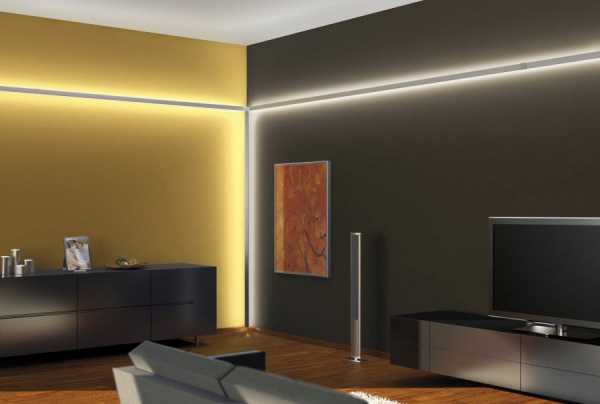

Возможности применения светодиодных лент огромны: ими можно осветить рабочую зону кухни, подчеркнуть интерьер, создать романтическую или праздничную атмосферу. Самоклеющиеся светодиодные ленты позволяют реализовать самые смелые решения интерьера в вопросах освещения.

Как же выбрать подходящую светодиодную ленту? Разберёмся, какие существуют виды светодиодных лент. Существует несколько параметров, которыми они различаются, и каждый из них отражён в маркировке.

Цвета свечения

Маркируются первой буквой названия цвета на английском, которая стоит сразу после аббревиатуры LED и перед буквами SMD (обозначение типа элементов).

По цвету ленты делятся на:

Монохромные — в светодиодах используются кристаллы только одного типа, выдающие только один цвет. Бывают белые (W), красные (R), зелёные (G) и синие (B).

Универсальные. Обозначаются как RGB, в каждый элемент вставлен красный, синий и зелёный кристалл. Позволяют получить различные цвета, но при этом интенсивность свечения ниже, чем у монохромных лент. Для их работы необходим контроллер и пульт управления.

Чаще всего в интерьере используют монохромные ленты, позволяющие получить более спокойное и ненавязчивое освещение. Но вопрос о том, какая светодиодная лента лучше, нужно решать, исходя из задач, которые вы хотите добиться.

Размеры светодиодов

На маркировке размеры диодов обозначаются сразу после аббревиатуры SMD четырёхзначной цифрой. Например,  LED-B-SMD3528.

Наиболее широко распространены типоразмеры 3528 с размерами 3,5 на 2,8 миллиметров и 5050 с размером 5 на 5 мм. Встречаются и другие типоразмеры.

Размер определяет, сколько световой энергии элемент излучает за единицу времени.

Чем больше кристалл, тем больше энергии они могут излучать. Цифры для монохромных элементов таковы:

  • чип размером 3528 позволяет получить поток от 0,6 до 2,2 люмен;
  • типоразмер 5050 — 2-8 8 люмен.

Показатели для универсальных светодиодов ниже:

  • для 3528 — от  0,3 до 1,6 люмен;
  • размер 5050 — от 0,6 до 2,5 люмен.

Данные указаны для кристаллов без защитного покрытия. Его наличие снижает интенсивность значения.

Суммарная яркость получается, если умножить данные цифры на число элементов в отрезке.

Число светодиодов

Плотность элементов на метр ленты может различаться. Во-первых, светодиоды могут располагаться как в один ряд, так и в два или более. Однако число светодиодов в ленте на метр кратно числу рядов, помноженному на 30. То есть, в однорядной полосе оно кратно 30, в двурядной — 60 и так далее.

Максимальное количество светодиодов в на метр в одном ряду — 120, на фото такие светодиодные ленты выглядят сплошной светящейся полосой.

Число элементов на погонный метр маркируется цифрой, идущей через дефис после обозначения размера. Например, в метре ленты типа SMD 3528–120 120 элементов.

Степень защиты

Она маркируется как IP. В маркировке стоят две цифры, первая указывает степень защиты от попадания твёрдых тел, вторая — от влаги. Иногда производители используют свои собственные обозначения.

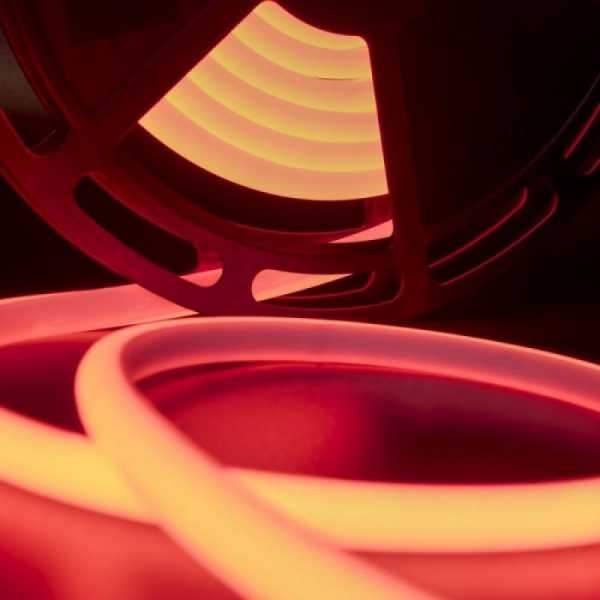

У ленты может не быть защитной оболочки, и они подходят для сухих помещений. Для комнат с высокой влажностью выпускают ленты, покрытые влагозащитным лаком. Влагостойкие ленты имеют герметичный силиконовый корпус, их можно монтировать в воде.

Светодиодные ленты, помещённые в пластиковую трубу, хорошо защищают и от механических воздействий, и от воды. Чем прочнее покрытие, тем выше цифры на маркировке (вплоть до IP65 – IP68).

Стоит также помнить, что дополнительная оболочка повышает как цену товара, так и степень перегревания (силикон плохо отводит тепло).

Напряжение питания и мощность

Необходимое для ленты напряжение питания указывается отдельной цифрой на маркировке. Чаще всего это 12V, иногда — 24V. Для подключения нужны преобразователи напряжения общей сети.

Мощность преобразователя рассчитывается по мощности потребления погонного метра ленты, которую можно найти на упаковке. Её можно вычислить самому.

На 3 светодиода типоразмера 3528 приходится сила тока в 20 мА и мощность в 0,24 Вт; для типа 5050 величины составляют 60 мА и 0,72 Вт соответственно. Поделив число диодов в метре на 3 и помножив полученное значение на величины для триады, получаем исходные значения.

Так, для SMD3528-60 потребляемый ток равен (60/3)*20= 40 мА, мощность — 4,8 Вт.

Полученные расчётные числа надо умножить на 1,2, чтобы у ленты был запас прочности. Тогда скачки напряжения в сети и перепады тока не выведут ваше освещение из строя.

Чтобы подключить универсальную светодиодную ленту своими руками, приобретите специальный контроллер, в котором каждый цвет имеет свой вывод.

Если требуется длина ленты больше десяти метров, понадобятся дополнительные блоки управления. Иначе напряжение на ленте упадёт, что приведёт в лучшем случае к ухудшению освещения, а в худшем — к выходу ленты из строя.

Качество сборки

Определить при покупке, насколько качественны комплектующие светодиодной ленты, невозможно: компоненты светодиодов не видны невооружённым глазом. Однако по внешним признакам вполне возможно определить некачественную сборку.

Если у ленты элементы расположены неровно или, что хуже, нет меток для разрезания, не сомневайтесь: товар некачественный.

Обратите внимание на изготовителя. Лучше выбирать продукцию, проверенную временем. Также обязательно спрашивайте наличие гарантии.

Советы

Выбор светодиодной ленты для интерьера определяется тем, какие функции вы хотите на неё возложить. Фото различных светодиодных лент в интерьере, во множестве находящиеся в Сети, помогут вам понять, что именно вы хотите от дополнительного освещения.

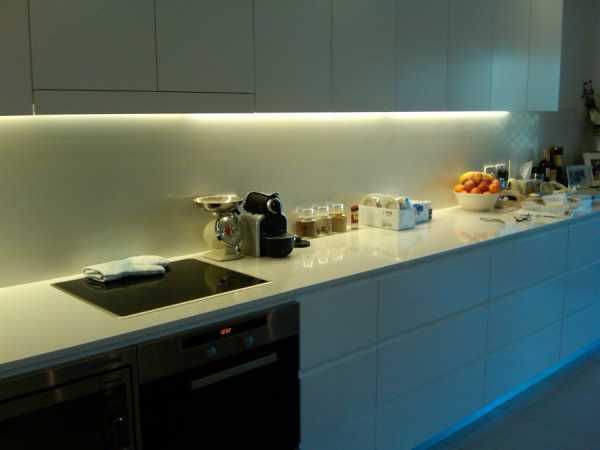

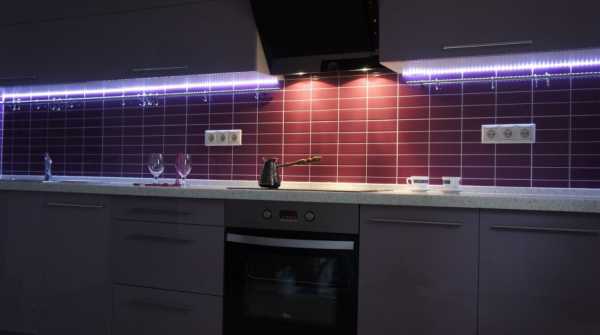

Белый свет голубоватых тонов подчеркнёт технику на кухне и дополнит освещение, красные ленты помогут создать интимную атмосферу.

Помните, что цветной свет способен визуально искажать цвета предметов. Сильнее всего этот эффект у синих лент. Учитывайте этот фактор при подборе освещения.

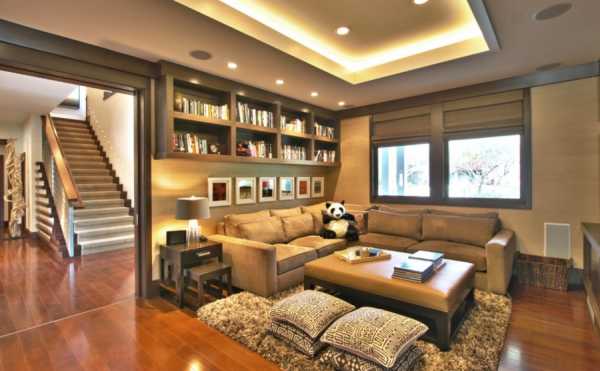

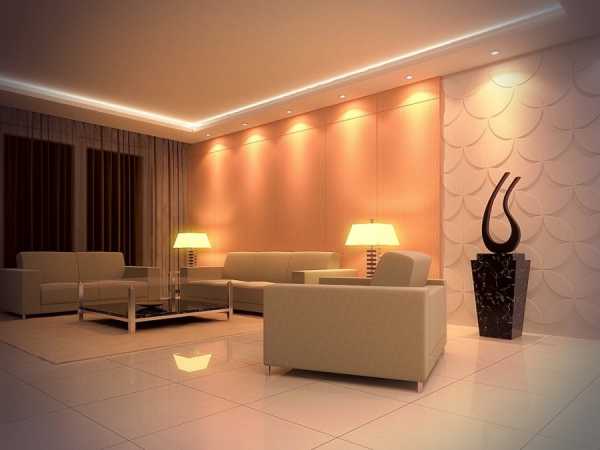

Эффектно светодиодное освещение выглядит на выступах потолка, а замаскировать ленты помогут жидкие обои.

Грамотно выбирайте светодиодную ленту и внимательно отнеситесь к её установке, и ваше освещение принесёт вам эстетическое удовольствие, а также прослужит долго и надёжно.

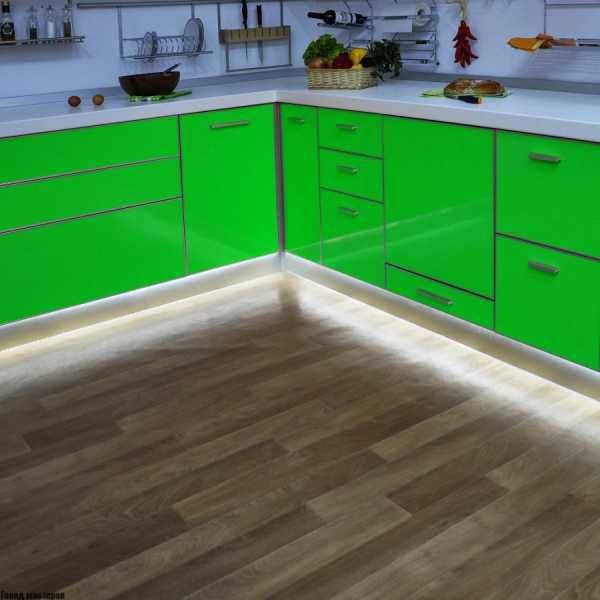

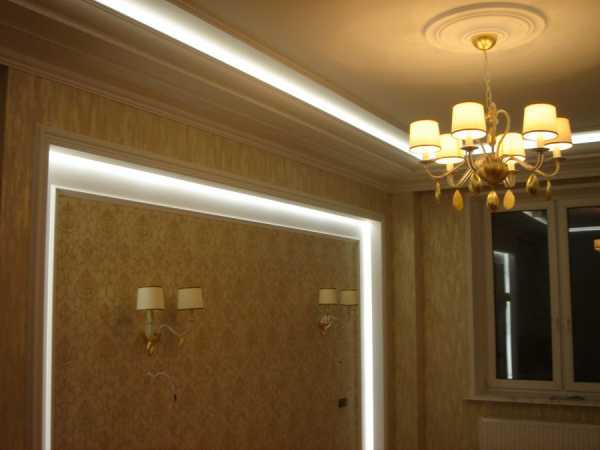

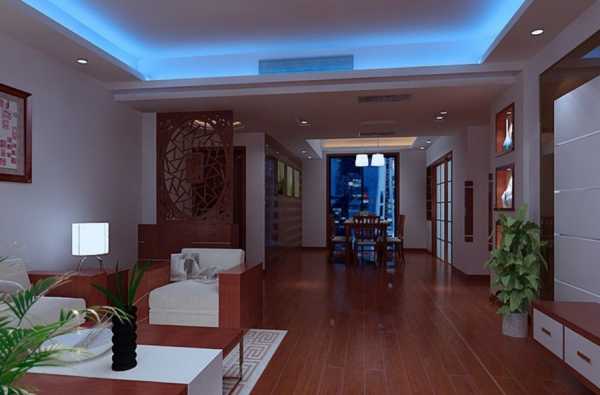

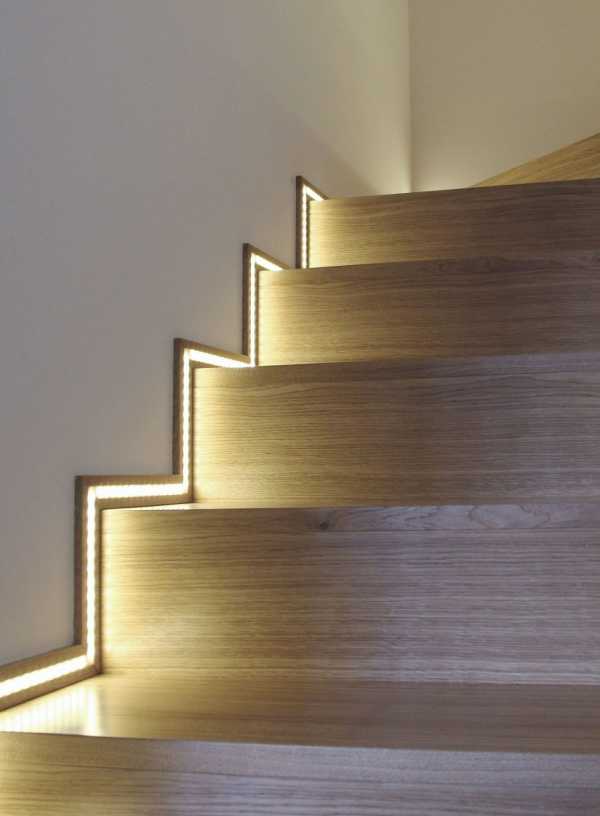

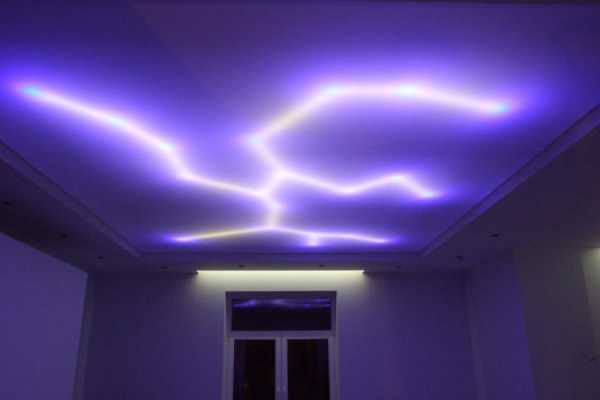

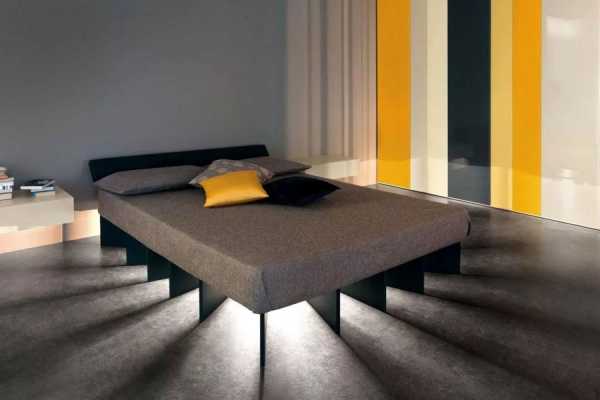

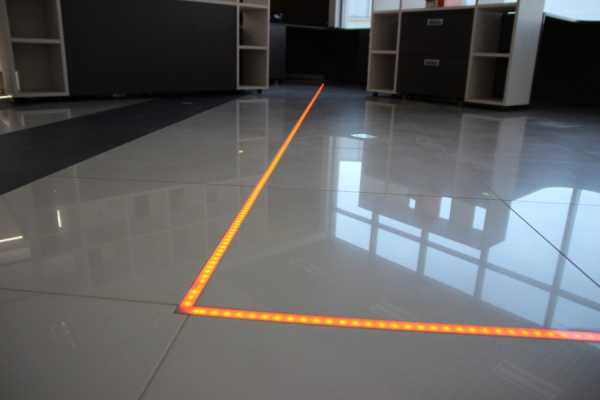

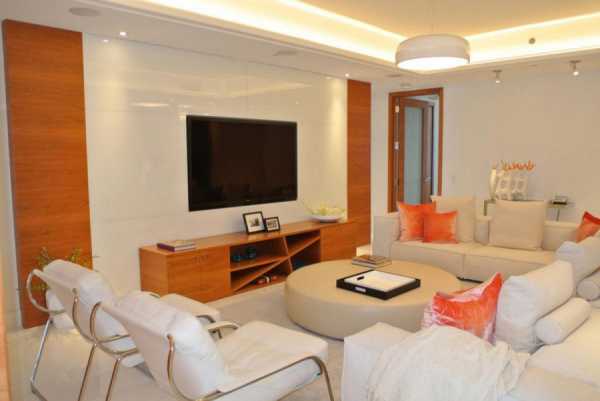

Фото светодиодной ленты

strojka-gid.ru

Основные характеристики светодиодов — DRIVE2

Приветствую Вас, друзья мои!
Немного теории собранной с разных сайтов, пригодится для начинающих led-тюнеров =)
Итак, основные характеристики светодиодов:

сила света (эффективность)
угол излучения,
мощность
рабочий ток
цвет (температура свечения)
деградация светодиода
Индикаторные светодиоды (ILT) (3; 4,8; 5, 8, 10 мм светодиоды с линзой)
СМД (SLT) светодиоды (3528, 5050)
Мощные (PLT) светодиоды
RGB светодиоды

Эффективность (светоотдача).
Отношение светового потока к потребляемой мощности (Лм/Вт). Это та величина, которая в первую очередь попадает во внимание специалистов, потому что именно по эффективности определяется применимость светодиодов для систем освещения. Для сравнения:
лампочка накаливания: 8-12 лм/Вт; люминесцентные (энергосберегающие) лампы : 30-40 Лм/Вт
современные светодиоды: 120-140 Лм/Вт
газоразрядные лампы (ДРЛ): 50-60 Лм/Вт

Показатели очень хорошие, что позволяет успешно конкурировать с люминесцентными, натриевыми, галогеновыми лампами. Более того, светодиоды уже выигрывают по этому показателю у газоразрядных ламп, т.к. весь световой поток у них идет в одну полуплоскость, поэтому не требуются разного рода отражатели.

Цветовая температура


Цветовая температура используемых светодиодов: 2500 Кельвинов- 9500 Кельвинов.
-2500-3000 Кельвинов: теплый белый свет. (warm white или сокращенно WW) Он ближе к лампам накаливания.
-4000-5000 Кельвинов: нейтральный белый свет.( white neutral или сокращенно NW)
-6500-9500 Кельвинов: холодный белый свет. (cold white или сокращенно CW)

По источникам независимых исследований, именно нейтральный белый свет является наиболее комфортным для офисной работы, и в нем предметы становятся наиболее четкими. Нашей компанией используются светодиоды с нейтральным светом .Кроме того, в осветительных приборах мы используем цветные светодиоды (основные цвета : красный, синий, зеленый, желтый) и светодиоды RGB(полноцветный светодиод).

Мощность светодиодов.
— малой мощности: до 0,5 Вт (20-60 мА)
— средней мощности:0,5-3Вт (100-700 мА)
— большой мощности: более 3-х ватт (1000м А и более)

Угол свечения
как правило 120-140 градусов, в индикаторных 15-45 градусов.

Деградация (ресурс) светодиодов.
Очень важный показатель. Многие производители декларируют около 100 тысяч часов и даже более. Какие факторы оказывают влияние на ресурс светодиодов? В первую очередь это токовая деградация. Если через диод пропустить силу тока большую, чем та, на которую он рассчитан, то наступает быстрая деградация. Как правило: в пределах первых 1000 часов. Этим пользуются недобросовестные производители.

Следующий фактор – температурная деградация. Светодиод в процессе работы нагревается. И, если не отводить тепло, то диод быстро потускнеет. Для отвода тепла применяется много конструкторских решений. В наших светильниках применяется плата с алюминиевой подложкой. Подложка в свою очередь имеет механический контакт с корпусом светильника, что дополнительно отводит тепло. Главное: в точке пайки светодиода соблюдать температурный режим не более 65 градусов Цельсия. В наших светильниках это достигается. Соответственно, находясь в рабочем режиме, ресурс диодов в предлагаемых светильниках составляет декларируемые 40-50 тысяч часов.

Индикаторные светодиоды (ILT)
Сегодня являются лидерами в повсеместном использовании. Появившись в 60-х годах, они быстро завоевали популярность, вытеснив лампы накаливания, используемых в качестве подсветки и индикации. А использование в данных светодиодах кристаллы с повышенной яркостью позволяют использовать их в мощных светоизлучающих устройствах (фонари, стоп-сигналы, индикаторные огни, светофоры, DIP-ленты и т.д.). На сегодняшний день практически ни одна бытовая техника не обходится без индикаторного светодиода. Существуют следующие стандартные типоразмеры индикаторных светодиодов : 3; 5; 4,8; 8 и 10мм. Рабочий ток таких светодиодов как правило 20-40мА, световая отдача может доходить для белого света 3-5Лм со светодиода. Угол излучения у данных светодиодов либо узкий (15-45 градусов), либо широкий (110-140 градусов).

SMD-поверхностный монтаж
Технология изготовления электронных изделий на печатных платах, а также связанные с данной технологией методы конструирования печатных узлов.
Технологию поверхностного монтажа печатных плат также называют ТМП (технология монтажа на поверхность), SMT (surface mount technology) и SMD-технология (от surface mounted device — прибор, монтируемый на поверхность), а компоненты для поверхностного монтажа также называют чип-компонентами. Данная технология является наиболее распространенным на сегодняшний день методом конструирования и сборки электронных узлов на печатных платах. Основным ее отличием от «традиционной» технологии сквозного монтажа в отверстия является то, что компоненты монтируются на поверхность печатной платы, однако преимущества технологии поверхностного монтажа печатных плат проявляются благодаря комплексу особенностей элементной базы, методов конструирования и технологических приемов изготовления печатных узлов.

Наиболее популярные SMD(SLT) светодиоды это светодиод 3528 и 5050.


Светодиод 3528
Основные характеристики:
-Рабочий ток 20-25мА
-Мощность 0,07Вт
-Световой поток 3-7Лм
-напряжение питания 3-3,2В (для белого светодиода)
-цвета: все оттенки белого, красный, зеленый, синий, желтый
-норма упаковки – бабина 2000 штук.

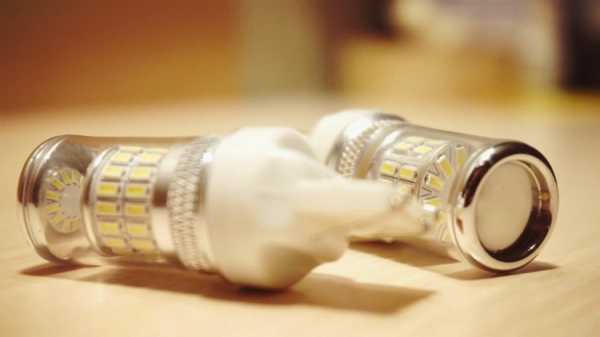

Использование : Светодиодные ленты, лампы, автолампы, панели, светильники.

Светодиоды 5050
В светодиоды 5050 используются однотипные кристаллы как и в светодиоде 3528 , только в количестве 3-х штук. А использование 3-х кристаллов разных цветов (красного, зеленого и синего) позволяют получить маломощный RGB светодиод.
Основные характеристики:
-Рабочий ток 60-75мА
-Мощность 0,21Вт
-Световой поток 10-21Лм
-напряжение питания 3-3,2В (для белого светодиода)
-цвета: все оттенки белого, красный, зеленый, синий, желтый, RGB
-норма упаковки – бабина 1000 штук.
Использование : Светодиодные ленты, лампы, автолампы, модули, панели, светильники.

Светодиоды PLT
Для производства светодиодного оборудования используются светодиоды средней и большой мощности . Все они маркируются как светодиоды PLT. Сравнительная характеристики используемых светодиодов представлена в таблице:

RGB-светодиод
Это просто три близко расположенных светодиода под одной линзой: красный — Red, зелёный — Green и синий — Blue, отсюда и название. Как известно, сочетанием этих трёх цветов можно получить любой другой цвет. Обычно у этих трёх светодиодов объединены плюсовые (с общим анодом) или минусовые (с общим катодом) выводы, соответственно, всего у RGB четыре вывода, хотя иногда бывает, что все шесть выводов делают раздельно. То есть, фактически, управление RGB — это управление тремя светодиодами. Яркость свечения светодиода зависит от протекающего через светодиод тока.


Всех Вам благ, и ровных дорог!Всем пис peace =)

www.drive2.ru
