Светодиоды характеристики маломощные – потребление тока, напряжение, мощность и светоотдача

Маломощные Светодиоды

Светодиоды маломощные активно используются в самых разнообразных формах: начиная от индикаторов, заканчивая военной техникой.
Сначала маломощные светодиоды были недостаточно яркими, поэтому и использовались только как индикаторы. Со временем технологии создали сверх яркие светодиоды, которые по прежнему требовали совсем мало энергии для работы. Это и послужило масштабному расширению сферы их применения. Они маленьких размеров, с низким потреблением и высокой светоотдачей, стали просто незаменимой частью техники.

Содержание статьи

Плюсы маломощных светодиодов

• Небольшие размеры
• Экономность
• Прочность
• Маленький нагрев
• Многообразие оптики
• Устойчивость к воде
• Устойчивость к вибрации

Чаще всего маломощные светодиоды применяются в светильниках, рекламе, автомобилях, бытовой технике, мобильных гаждетах и даже светофорах.

Характеристики маломощных светодиодов

Светодиоды представляют собой полупроводник на основе кристалла с дырочно-электронным переходом. Свет излучается в результате того как ток проходит через кристалл. Спектр света, который излучает светодиод, зависит от полупроводников, их химического состава. Светодиоды отличаются по следующим характеристикам: допустимая мощность, ток, угол излучения, сила света, срок службы.

Эффективность светодиода маломощного

Данная характеристика показывает соотношение необходимой мощности и выдаваемого света (Вт\Лм). Этот показатель – основной для производства, ведь он показывает эффективность использования светодиодов в производстве.
По этой характеристике светодиоды во многом превосходят возможные аналоги. В частности, показатели лампы накаливания -10 Лм/Вт, люминесцентной лампы – 30 Лм/Вт, светодиодов – 120 Лм/Вт.

Мощность

Маломощными называют светодиоды, которые работают в диапазоне 0,5 Вт, или 20-60 миллиампер.

Температура цвета

Светодиоды могут давать цвет, разный по температуре: от 2500 до 9500 кельвинов.
Белый теплый цвет светодиода значит температуру в районе 2500 кельвинов. Белый нейтральный – 4500 кельвинов, холодный белый – 6500-9500 кельвинов.

Срок работы или ресурс светодиодов

Учитывая достаточно высокую стоимость светодиодов, ресурс работы — важный показатель. Приобретая дорогостоящий источник света, люди ждут, что работать он будет долго. Срок службы светодиодов заявлен в районе 10 лет. Но иногда они могут работать меньше. Что может повлиять на срок службы светодиода? Во-первых, это уровень тока. Если он выше, чем нужен для работы, диод начинает рассыпаться. Во-вторых, температура. Светодиод, хоть и не сильно нагревается, но все же нуждается в отводе тепла. Если это не обустроено, то со временем светодиод тускнеет.

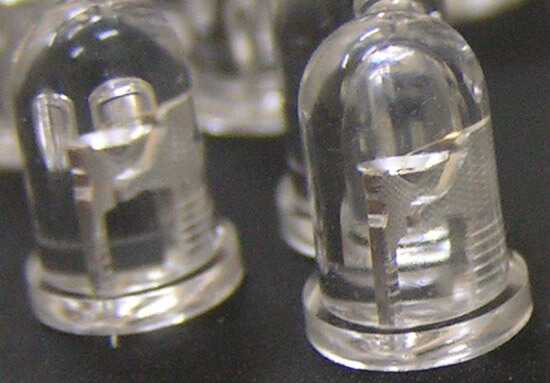

Маломощные индикаторы

Один из наиболее распространенных видов маломощных светодиодов. Они моментально вытеснили лампочки накаливания, которые до этого использовались в качестве индикаторов.
Они бывают по размерам от 3 до 10 миллиметров и обладают массой преимуществ. Их используют в бытовой технике, фонариках, светофорах… Высокая яркость дает возможность использовать их практически везде.
Ток, необходимый для работы, совсем небольшой – от 20 до 40 мА, а излучаемый свет – от 3 до 5 Лм.
Угол света может быть небольшим (15-45 градусов), а может быть широким (110-140 градусов).
Цвет излучаемого света: от теплого белого, до холодного. К тому же используются двухцветные комплекты.

Светодиоды SMD

Маломощные светодиоды часто используются для поверхностного монтажа. В этой технологии светодиоды располагают на печатных платах, для последующего использования ( среди прочего для выпуска светодиодных лент). Наиболее распространенные: 3528 и 5050.

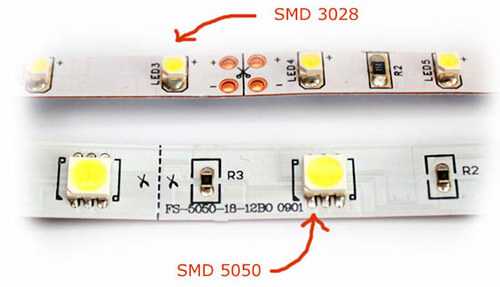

Светодиоды SMD 3528

Используются для создания ламп, панелей, автолампочек, светодиодных лент. Рабочий ток таких светодиодов равен 20 мА, напряжение – 3 Вт, а мощность – 0, 07Вт.
Яркость света – от 3 до 7 Лм, а цвет радует многообразием. Они бывают белыми, желтыми, красными, синими, зелеными. Это в результате позволяет получать просто огромный спектр цвета.

Светодиоды SMD 5050

Они отличаются от 3528 расположением светодиодов. Они монтируются в группах по трое (синий, зеленый и красный). Такие ленты называют RBG,так дают разноцветный цвет.
Их характеристики несколько выше, чем у 3528.
Рабочий ток равен в диапазоне от 60 до 70 мА, напряжение – 3 Вт, а мощность – 0, 21Вт.
Яркость света – от 10 до 21 Лм.

le-diod.ru

smd светодиоды, маломощные и сверхъяркие светодиоды

Светодиоды сверхъяркие маломощные

   В разделе представлены суперяркие маломощные светодиоды 3мм, 5мм, 8мм, светодиоды «пиранья» и SMD LED.    Светодиоды высокого качества, все заявленные характеристики 100% соответствуют реальности. Приглашаем к сотрудничеству рекламные агентства. Под заказ доступны светодиоды с более низкой светоотдачей. Для уто…

   В разделе представлены суперяркие маломощные светодиоды 3мм, 5мм, 8мм, светодиоды «пиранья» и SMD LED.    Светодиоды высокого качества, все заявленные характеристики 100% соответствуют реальности. Приглашаем к сотрудничеству рекламные агентства. Под заказ доступны светодиоды с более низкой светоотдачей. Для уточнений оптовых цен пишите на е-mail.

Больше

           Уже несколько десятилетий маломощные светодиоды активно применяются в военной и бытовой технике. Из-за низкой яркости первых маломощных светодиодов и высокого энергопотребления они  применялись только в качестве индикаторов. С появлением сверхъярких светодиодов область их применения значительно расширилась. Высокая светоотдача и низкое энергопотребление делает светодиоды сверхъяркие маломощные практически не заменимыми там, где нужна высокая яркость, компактные размеры и высокая надежность. Ресурс работы современных маломощных светодиодов доходит до 100 000 часов беспрерывной работы.

   Высокая прочность корпуса, разнообразие оптики и  низкий тепловой нагрев позволяют использовать светодиоды маломощные для изготовления декоративных осветительных приборов, дежурных ламп и основного освещения. Высокая вибростойкость делает светодиоды сверхъяркие маломощные пригодными для использования в внутреннем и наружном освещении автомобилей.

   Пожалуй в своем сегменте сверхъяркие светодиоды и smd светодиоды нашли самое широкое применение. Например на основе smd светодиодов реализована подсветка экранов мобильных телефонов, некоторых телевизоров и мониторов. Они же применяются в светодиодной ленте и светодиодных модулях, автомобильных лампах и фонарях. На базе сверхъярких светодиодов  RGB 3мм и 5мм изготавливаются большие телевизионные экраны для трансляций концертов и рекламы. Современные светофоры выполненные на сверхъярких светодиодах обладает высокой надежность, большим ресурсом работы и яркостью выше чем у классических светофоров.

   Отдельно следует отметить, что все большее количество рекламы, всевозможных вывесок и табличек выполняются с применение сверхъярких светодиодов различного диаметра 3мм, 5мм, 10мм, 20мм. Такая светодиодная реклама хорошо привлекает внимание, потребляет мало электроэнергии, обладает большим ресурсом работы и не требует обслуживания.

   Сверхъяркие светодиоды повсеместно вошли в жизнь человека, почти в любом электрическом устройстве есть светодиоды выполняющие роль не только индикации но и подсветки или освещения, как например светодиодный фонарик или вспышка в мобильном телефоне.

   Сверхъяркий светодиод купить можно в нашем интернет-магазине светодиодов specled.com.ua . Мы предлагаем купить светодиоды сверхъяркие маломощные разного диаметра (3мм, 5мм, 10мм, 12мм), различные  smd светодиоды, RGB светодиоды, мигающие светодиоды, светодиоды «пиранья».  Асортимент постоянно увеличивается, нашей приоритетной задачей является предоставить такой выбор светодиодов, который будет подходить под требования любого покупателя.

Источник Alexander SpecLED

specled.com.ua

Характеристики светодиодов

Рынок предлагает большое количество самых разных светодиодов по самой разной стоимости. Разобраться в этом многообразии и выбрать именно то, что нужно поможет понимание характеристик светодиодов.

Первое, на что нужно обратить внимание, это производитель светодиода. Вернее, важно не столько конкретное название производителя, сколько сама возможность его идентифицировать. Смысл в том, что если у светодиода есть конкретный производитель, то к остальным заявленным его характеристикам появляется какое-то доверие, которое тем больше, чем известней и именитей этот производитель есть. В противном случае, практически всегда заявленные характеристики окажутся завышенными, а сама покупка превращается в своего рода лотерею. Особая внимательность требуется, когда нужна серия светодиодов, которые будут работать вместе. Чем менее известен производитель таких светодиодов, тем более вероятность того, что светодиоды даже вроде бы из одной партии будут иметь разные оттенки, яркость и надежность свечения.

Пример плохой светодиодной ленты — светодиоды имеют разную температуру свечения

Следующая важная характеристика светодиодов это цвет для цветных или цветовая температура для белых светодиодов. На данный момент производятся светодиоды от ультрафиолетовых до инфракрасных. Каждый конкретный цветной светодиод излучает свет в узком спектральном диапазоне – 5-10 нм.

Соответствие излучаемой длины волны к цвету светодиода

Конкретная длина волны может быть важна при выборе светодиодов для растений или аквариума. Встречаются также трехцветные RGB-светодиоды, которые представляют собой фактически три светодиода – красный, синий, зеленый – размещенные на одной подложке. Обычно они имеют общий анод или катод. Также должна указываться длина волны каждого цвета. Бывают двухцветные (например, красный и зеленый) светодиоды. Это, как правило, индикаторные светодиоды совсем небольшой мощности.

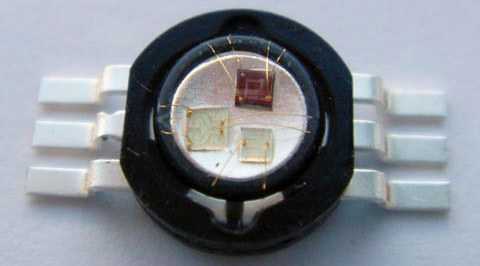

RGB-светодиод

Белые светодиоды излучают свет широкого спектра и различаются оттенками – цветовой температурой – от теплой белой до холодной. Цветовая температура измеряется в кельвинах и должна указываться в характеристиках конкретного светодиода.

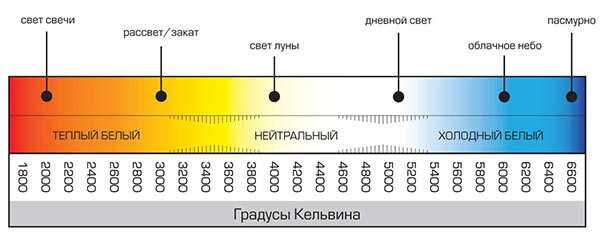

Цветовая температура — диаграмма

Ведущие производители, например, CREE, приводят в технической документации спектральные характеристики своих белых светодиодов. В каких-то случаях это может быть очень важно. Более подробно об источниках света производства этой компании читайте в статье «Светодиоды CREE».

Спектр белого светодиода на примере CREE MT-G2

Визуально – чем теплее белый свет, тем он желтее. Чем холоднее – тем синее.

Визуальные различия свечения разной температуры

Следующие связанные параметры светодиода – это его максимальный рабочий ток, падение напряжения и их произведение – максимальная потребляемая мощность светодиода. Потребляемая мощность во многом определяет область применения светодиода – десятые доли ватта (рабочий ток до 50мА) для индикаторных светодиодов и до десятков ватт для мощных осветительных светодиодов. Индикаторные светодиоды не требуют дополнительного охлаждения, могут иметь разные размеры и варианты исполнения для выводного или поверхностного монтажа.

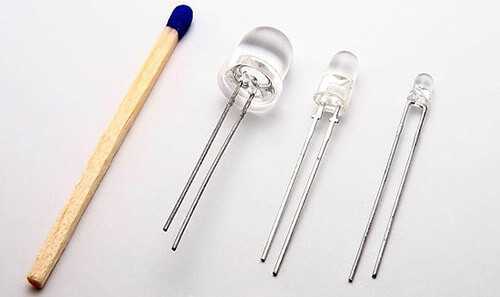

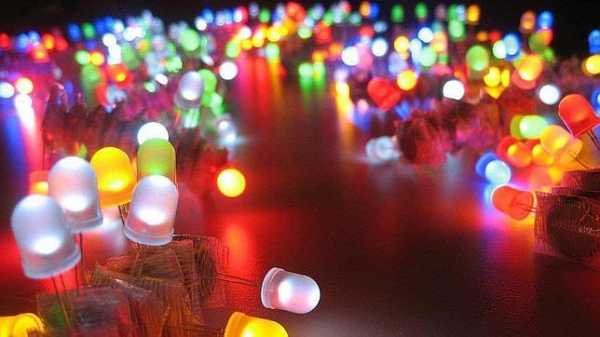

Индикаторные светодиоды разных размеров

Достаточно распространены осветительные светодиоды для поверхностного монтажа малой и средней мощности. Такие светодиоды имеют размеры до 5х6 мм и рассчитаны на рабочий ток до 50мА. Монтируя линейки из нескольких таких светодиодов можно получить достаточно мощные источники света. Также часто такие светодиоды продаются в виде готовых осветительных лент.

SMD-светодиоды собранные на ленте

Мощные светодиоды в процессе работы на максимальных токах выделяют большое количество тепла и это, безусловно, необходимо учитывать при проектировании готового устройства. Обычно такие светодиоды припаиваются к алюминиевой подложке, которая, в свою очередь, крепится к радиатору.

Мощный светодиод на алюминиевой подложке — «звездочке»

Хороший теплоотвод очень важен, поскольку при перегреве снижается эффективность работы светодиода, значительно ускоряется деградация кристалла и, соответственно, уменьшается срок его службы. Опять же, если теплоотвода будет совсем недостаточно, то светодиод в итоге банально сгорит.

Мощность светодиода также определяет способ его питания. Для маломощных индикаторных светодиодов можно обойтись ограничивающими ток резисторами. Мощные светодиоды требуют более внимательного подхода и здесь уже не обойтись без подходящих по мощности драйверов.

Совсем не рекомендуется превышать максимальный рабочий ток светодиода – может произойти пробой и светодиод необратимо разрушится. Вообще, если рассчитывать на долговременную эксплуатацию, то реальный рабочий ток не должен превышать 70-75% от максимально допустимого. Безусловно, при достаточно эффективной системе теплоотвода.

Следующая важная характеристика светодиодов – это величина светового потока, излучаемого светодиодом. Световой поток измеряется в люменах на ватт мощности и определяется энергоэффективностью светодиода (подробнее – в статье «Энергоэффективность светодиодов»). Световой поток и освещенность связаны с физиологическими человеческими особенностями. Человеческий глаз наиболее чувствителен к желто-зеленому свету с длиной волны 555нм. Поэтому понятия энергоэффективности и величины светового потока фактически могут быть отнесены только к белым светодиодам. Более того, в силу различия излучаемого спектра, белые светодиоды с холодной цветовой температурой будут более эффективны, чем светодиоды с теплым белым светом. Сегодня лидером по энергоэффективности является компания CREE. Серийно производимые ими светодиоды на сегодня имеют эффективность до 200 люменов на ватт мощности. И эта цифра постоянно растет.

Для практического применения светодиодов также важен такой их параметр как угол распространения света. Плоский кристалл светодиода излучает свет узким пучком, что не всегда удобно. Для расширения светового пучка используются те или иные оптические системы. Обычно это небольшие рефлекторы и линзы, устанавливаемые на светодиод.

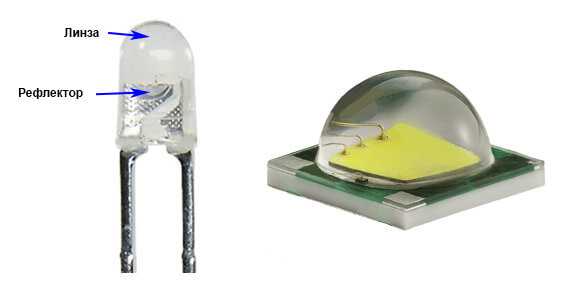

Оптические системы на индикаторных и мощных светодиодах

Тем не менее, мощность излучения существенно падает по мере увеличения угла. Это хорошо иллюстрирует следующий график.

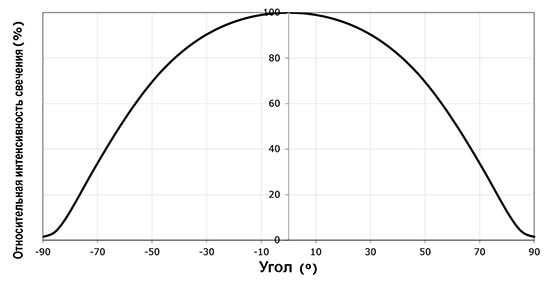

Зависимость интенсивности свечения светодиода от угла рассеивания света

Часто в характеристиках светодиода указывается только одно число – угол рассеивания. Например, 130 градусов. Это означает, что наблюдатель, расположенный под углом в 65 градусов к центральной оси светового пучка, получит всего 10-20% светового потока.

Срок службы современных светодиодов составляет десятки тысяч часов, что, скорее всего, будет гораздо больше, чем период работы готового изделия в целом. По этой характеристике светодиоды разных производителей отличаются мало, разве что совсем уж непредсказуемый китайский производитель NoName преподнесет неприятный сюрприз.

Также при нормальных условиях эксплуатации световой поток светодиода совсем незначительно ухудшается с течением времени – единицы процентов на несколько тысяч часов. Заметно ухудшить этот параметр может системный перегрев светодиода в работе или превышение его максимального рабочего тока.

Светодиоды становятся все более доступны для самых разных областей применения. Многообразие их вариаций способно запутать самого искуше
