Каркас (подставка, рама) для акриловой, стальной ванны своими руками

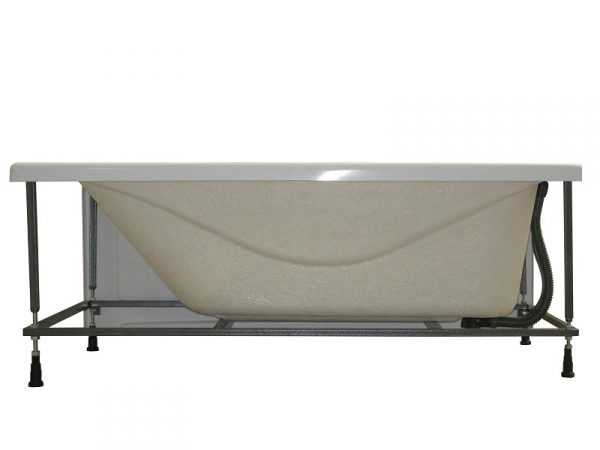

Для повышения надежности положения ванны в санузле ее чаша должна закрепляться на специальном основании, называемом каркасом. Известно множество вариантов исполнения опорных конструкций, рассчитанных на различные типы ванных чаш и изготавливаемых из тех или иных материалов.

Содержание статьи

Функции каркаса

Каркас для ванны, используемый как опорная конструкция, одновременно с этим должен:

• обеспечивать равномерное распределение нагрузки на напольное основание;
• исключать возможность деформаций корпуса ванны;
• защищать ее чашу от механических повреждений.

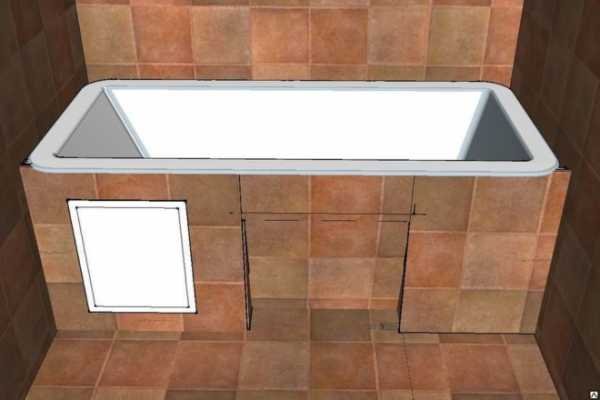

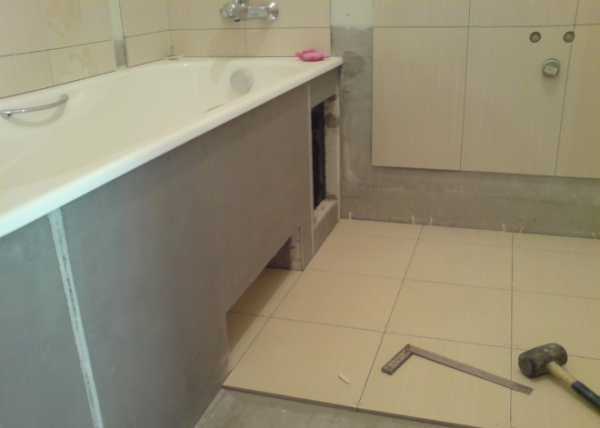

При наличии короба на него легко монтируется декоративный экран, придающий всей конструкции благоустроенный и привлекательный вид.

Без надежного и устойчивого основания любая ванна будет выглядеть сиротливо и неухоженно, однако иногда в целях экономии применяются обыкновенные подставки на ножках. Наряду с выложенными из кирпича стойками этот способ считается одним из самых простых и дешевых.

Для изготовления капитальных опорных конструкций традиционно используются деревянные брусья либо металлические профили.

Преимущества и недостатки

К преимуществам обустройства каркаса для акриловой ванны относится:

• надежная фиксация не очень массивного изделия;
• возможность улучшения внешнего вида ванной комнаты;
• наличие внутри каркасной конструкции свободного места.

Появившиеся после установки каркаса ниши могут быть использованы для складирования домашней утвари и даже для изготовления полочек под ванные принадлежности.

Есть у сооружения свои недостатки:

• уменьшение общего объема помещения;
• необходимость следить за сохранностью деревянного каркаса и обустроенного поверх него экрана.

Второй из минусов объясняется особыми условиями эксплуатации в ванной комнате, влажность и температура в которой заметно превышают нормальные показатели.

Используемые материалы

При изготовлении каркасного основания традиционно применяются распространенные материалы:

• древесина;
• металлический профиль или уголок;
• профилированная труба.

Каждая позиция имеет свои особенности.

Дерево

Используемая при сборке каркаса древесина хороша тем, что стоит не очень дорого и легко поддается механической обработке, нарезке и сборке. В отдельных случаях для самостоятельного изготовления могут использоваться хорошо сохранившиеся заготовки, оставшиеся от разборки старых простенков или дверей.

Обратите внимание! Древесина хороша потому, что на нее очень просто монтируются все известные разновидности защитных экранов.

Единственный недостаток этого природного материала – плохая защищенность от влажного воздуха, скапливающегося в помещении ванной комнаты. Чтобы избежать загнивания древесных заготовок, перед монтажом их обязательно обрабатывают антисептическими составами.

Металл

Один из популярных материалов, на основе которого делается подставка под ванну своими руками, – металлический профиль в следующих вариантах исполнения:

• швеллеры П-образного сечения;
• профилированная труба;
• угловой профиль.

При работе с металлом придется столкнуться с рядом сложностей, касающихся методов сочленения заготовок.

Дополнительная информация! Люди, не располагающие специальным оборудованием для сварки, могут соединять элементы конструкции посредством болтового сочленения.

При любом исполнении рамы для стальной ванны должно выполняться требование, позволяющее уберечь корпус от деформаций и разрушений. Крепить его к элементам каркаса следует через резиновые прокладки.

Профилированная труба

Короба из профилированной трубы – одна из разновидностей рассмотренного ранее варианта изготовления из профильных заготовок. В этом случае монтаж конструкции несколько усложняется из-за проблем сочленения (болты используются только в крайних случаях).

Чтобы сделать каркас для ванны из профиля трубного типа, потребуется сварочный аппарат, который в обычных условиях имеется не в каждом доме. Вариант наиболее трудоемкий.

Для изготовления металлического каркаса своими руками проще всего использовать классический уголок.

Монтаж

Самостоятельную сборку каркаса под ванну лучше рассмотреть на примере деревянных заготовок из бруса.

При их использовании важно учесть:

• качество поддержки чаши зависит от количества опорных точек;
• чем тоньше стенки ванны – тем этих точек должно быть больше;
• проще всего сделать опорный короб под ванны сложной конфигурации (с множеством выступов и выемок).

Перед началом работ потребуется прорисовать эскиз, на основе которого можно будет нарезать полный комплект деревянных заготовок нужной длины.

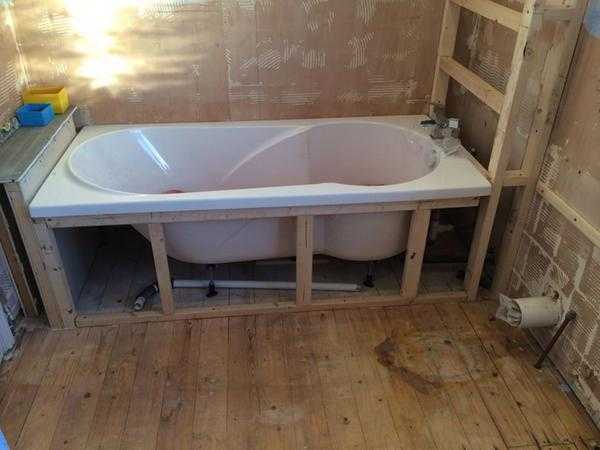

Типовой каркас под чугунку

Для закрепления чугунной ванны на деревянном основании потребуются брусовые заготовки (желательно из сосны) сечением не менее 40 х 40 мм, а также обрезная доска толщиной 25 мм. Из инструмента необходимо подготовить молоток, ножовку, а также шуруповерт и набор стамесок.

Процесс изготовления деревянного каркаса включает следующие обязательные операции:

1. Делается верхняя обвязка в виде двух брусьев, один из которых фиксируется на примыкающей к ванне стене.
2. Второй или внешний брус заводится под наружную кромку ванны, после чего под него подводятся три стойки из заготовок того же сечения.
3. Опирающиеся на напольную доску стойки выставляются строго вертикально.

Обратите внимание! Обрезная доска толщиной 25 мм заранее крепится на стяжке пола посредством специальных дюбелей.

На завершающем этапе работ стойки скрепляются с горизонтальными брусьями посредством гвоздей или саморезов. Снаружи каркас обшивается листами любого отделочного материала (влагостойкого гипсокартона).

Для акриловой ванны

Монтаж деревянного каркаса под акриловую ванну производится по схожей схеме. Отличие состоит в особенностях конструкции современных акриловых ванн. На некоторых образцах изделий имеются зоны с утолщениями, предназначенными специально для крепления к каркасу.

При обустройстве опор под чаши из акрила возможны два варианта. В первом случае каркас собирается так же, как и под чугунное изделие, то есть путем подведения под установленную ванну горизонтальных и вертикальных брусков.

Второй подход состоит в том, что чаша сначала переворачивается вверх дном, после чего на нее надевается ранее собранный каркас. В обоих случаях для их сочленения используются специальные метизы с ограниченной глубиной проникновения в тело чаши.

Важно! При просверливании отверстий необходимо использовать сверла со специальным ограничителем. Их диаметр и глубина проникновения указываются в инструкции на акриловую ванну.

По завершении крепления каркаса она переворачивается в нормальное положение, выставляется по уровню, а затем дополнительно фиксируется на основании половой стяжки.

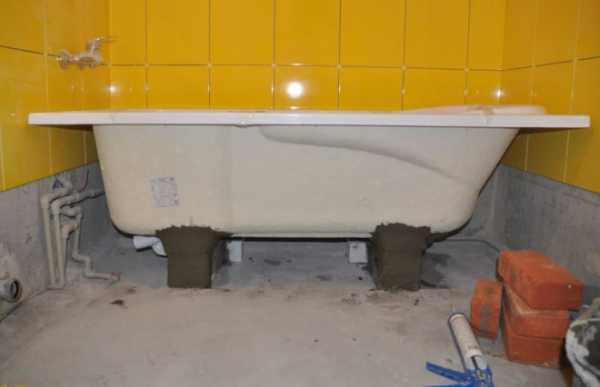

Существует еще один хороший, хотя и более простой способ закрепления акриловой ванны. Он заключается в использовании двух опор из обыкновенного кирпича. Не следует беспокоиться о том, что конструкция окажется ненадежной. Если выложить опоры толщиной в один кирпич – в ее устойчивости можно не сомневаться.

Некоторые мастера усиливают опору из кирпичей дополнительной кладкой, подводимой под наружную часть ванной чаши (включая боковые грани). По завершении глухого обкладывания стенки конструкции отделываются плиткой, выбранной в тон половому покрытию.

Внутри нее опоры располагаются таким образом, чтобы их контуры полностью повторяли обводы дна чаши.

Обратите внимание! Часть конструкции, расположенная со стороны канализационного слива, по высоте делается ниже на 1,5–2 см, что обеспечивает естественный сток воды.

Выбор способа фиксации ванны в значительной степени определяется габаритами и конфигурацией самой комнаты. Это обстоятельство обязательно учитывается как при покупке нового изделия, так и при его монтаже.

gidpovode.ru

Каркас для ванны своими руками, виды, универсальная подставка и установка

Не всегда опорные конструкции для ванн, предлагаемые производителями, соответствуют весу кюветов. Многие хозяева, устанавливая чашу на заводские хрупкие ножки или каркас для ванны, выполненный из тонкой профильной трубы, сомневаются в крепости и надежности имеющейся конструкции. И еще ничего, если чаша компактного размера и не предназначена для двоих, может быть каркас, и выдержит, ну а когда купель отличается роскошными габаритами и формами, то тут надо подходить к вопросу со всем тщанием. И, при отсутствии в комплекте крепкой надежной конструкции, докупать последнюю или делать каркас для ванны своими руками.

Каркас для ванны: из чего его делают?

Пример самодельного сварного каркаса для ванны

Изготовить каркас под ванну своими руками несложно, тем более что можно применить самые различные материалы. Единственное главное условие – прочность и способность выдерживать предельно завышенные нагрузки (вес чаши с водой и человека). Кроме того, материал должен иметь защитное покрытие, предохраняющее от повышенной влажности, прямого попадания воды и не деформироваться от перепадов температуры.

К подобным материалам можно отнести как брус из дерева, так и профиль оцинкованный, предназначенный для возведения гипсокартонных конструкций. Также неплохо воспользоваться профильной железной трубой. Лучше этих материалов пока ничего не предлагается, да и по цене они самые доступные, поэтому стоит подробнее остановиться на их достоинствах и недостатках. Итак, каркас под ванну, выполненный из таких материалов, как:

1. Деревянный брус. Материал отличается демократичной стоимостью и прочностью, но имеет один существенный недостаток – может начать гнить. Кроме того, дерево по своей структуре деформируется от перепадов температурного режима, повышенной влажности и если ваш брус не имеет качественной защитной обработки, лучше его не использовать.

Каркас из алюминиевого профиля

Совет! Преимущества бруса: легкость обработки, ценовая доступность. Кроме того, чтобы создать деревянный каркас для стальной ванны, не нужно специальных инструментов, при желании можно обойтись ножовкой по дереву/металлу и обычной отверткой с набором насадок.

2. Металлический профиль для конструкций из гипсокартона имеет один существенный недостаток – малую прочность. Этот материал не совсем предназначен для большой нагрузки, создаваемой чашей ванны. Профили лучше использовать для декорирования или изготовления дополнительного каркаса. В этом случае вся основная масса ляжет на опоры, которые должны быть предельно выносливыми, а каркас только лишь распределит нагрузку и будет служить поддерживающим элементом.

Каркас под ванну из натурального дерева

Важно! Если в распоряжении имеется только металлический профиль и приходится делать каркас из него, конструкцию необходимо усилить. Например, деревянным брусом, пропитанным специальным составом от коррозии и гниения. В этом случае получится универсальный каркас для ванны, но приобретать два материала может быть не совсем верно в финансовом отношении.

3. Каркас для ванной, изготовленный из профильной трубы, по мнению профессионалов, считается одним из самых оптимальных. В зависимости от прочности, каркас для ванны из профиля выдержит нестандартную чугунную купель. Недостатков практически нет, кроме возможной коррозии металла, от которой можно избавиться с помощью специального средства (грунтовки).

Важно! Подставка для ванны из профильной трубы требует сварки, и это единственная проблема, с которой может столкнуться домашний мастер.

Вопрос с тем, из чего будет сделана подставка под ванну, можно попробовать разрешить и с помощью прочих материалов, которых вполне достаточно. Но подбирая что-то для себя, обязательно обращайте внимание на прочностные и защитные характеристики товара. Кроме того важно соотнести технические свойства с полной нагрузкой, которую будет оказывать чаша. Помните, лучше прочный, но легкий металлический каркас под ванну, чем массивный деревянный. Затраты на материалы окупятся долгим сроком эксплуатации и вашим спокойствием.

Рекомендуем к прочтению:

Сбора каркаса своими руками: общие технические подробности

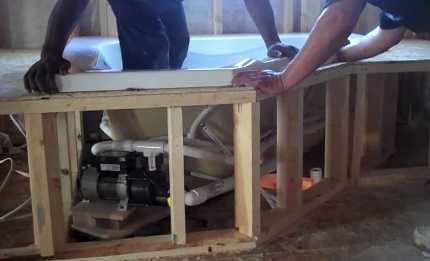

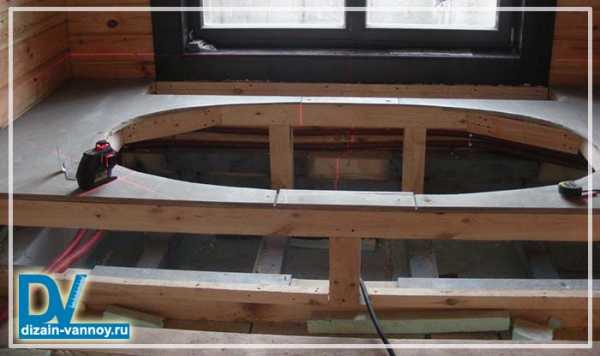

Сборка деревянного каркаса-подиума для овальной ванны

Прежде всего, стоит разобраться, что такое подставки под ванну. Представляя собой несплошную несущую конструкцию, рама для ванной имеет стойки и перемычки, равномерно распределяющие нагрузку основного веса. Такие рамы можно назвать фермами, так как примерно такую систему, замкнутую по всему периметру, придется собрать в помещении, прежде чем произойдет установка ванны на каркас.

Итак, как сделать каркас под ванну своими руками, основные особенности:

1. Снять замеры, определиться с выбором материала (сечение бруса или профильной трубы, если каркас под ванну из металлопрофиля). Что касается профиля из металла для гипсокартона, то лучше выбирать UD и CD. А вот деревянный каркас для ванны хорошо делать из материала с сечением 20х100 мм (профильная труба 20х40 мм). Ключевой размер именно 20 мм, так как это расстояние является стандартным для боковой стороны кювета и загиба его борта.
2. Остальные размеры (длина и ширина) снимаются с нижней стороны купели от подгиба одного борта и до внутреннего загнутого края противостоящего.

Важно! Установочной высотой считается размер 600 мм. Но перед тем как сделать каркас для ванны, необходимо определиться с высотой индивидуально, в зависимости от собственных предпочтений размещения сантехнических приборов и особенностей систем коммуникации, например, канализационных сливов, к которым привязывается высота монтажа чаши.

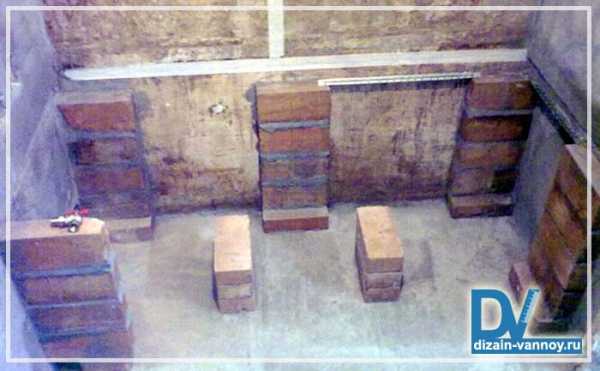

Установка кирпичного основания

3. Следующее действие, которое необходимо, чтобы сделать каркас для угловой ванны, замер и закладка опорного периметра, определенного по вышеуказанным параметрам. Если опорная подставка для ванны будет сделана из гипсокартонного профиля или бруса, то тут все просто: прибить отрезанные по размеру куски к полу (дюбелями). В случае если будет каркас из профиля под ванну тяжелой массы, трубки выложить на пол и сварить их в прямоугольник.

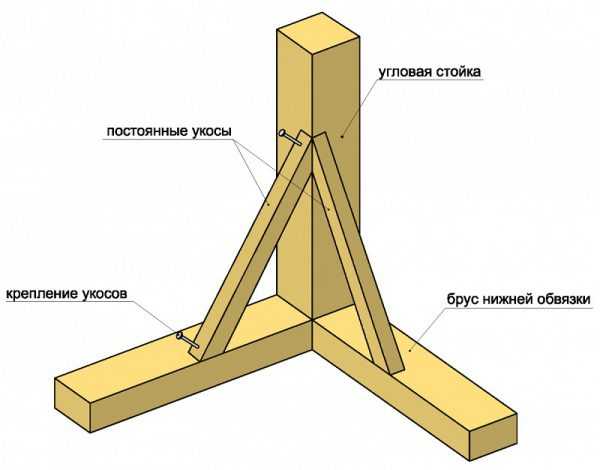

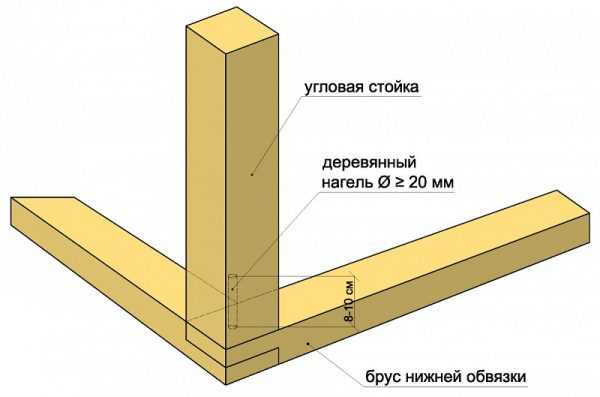

4. Теперь важно знать, как собрать каркас для ванны. Монтаж угловых опорных стоек не занимает много времени, но работу необходимо выполнить как можно тщательнее, так как именно на них ляжет основная нагрузка чаши, воды и веса человека.

Важно! Рама-каркас для ванны, собираемая из трубы, требует приваривания стоек к углам напольного прямоугольника. Деревянная подставка для ванной, как и выполненная из гипсокартонного профиля намного проще, достаточно прибить стойки к стенам, чтобы ферма была надежно закреплена.

5. Далее нужно заняться сборкой верхнего опорного треугольника, необходимого для равномерного распределения нагрузки ванны по всем опорным стойкам. Конструкция полностью повторяет сборку нижней опоры. Профили или труба уложить на стойки угловые и закрепить посредством саморезов или сварки.
6. Каркас для металлической ванны, как и подставка под ванную из акрила, чугуна, не может быть без дополнительных несущих стоек. Они служат усилением конструкции и позволяют выдерживать массив чаши плюс все, что там находится. Стойки устанавливаются и укрепляются с шагом до 0,5 м (не более) по самой длинной стороне фермы.

Важно! Стоек на короткой стороне не может быть больше одной, но устанавливать ее нужно точно посередине отрезка. Таким образом, получается усиленный каркас для чаши из любого материала и самой вычурной формы!

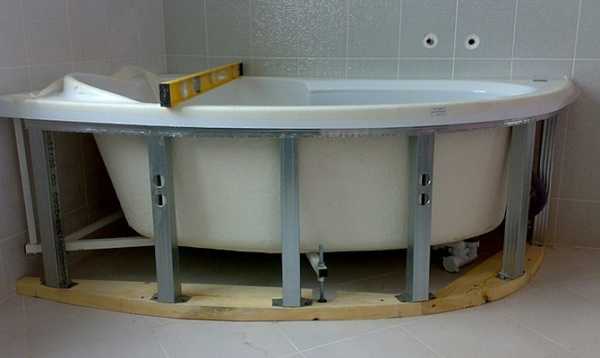

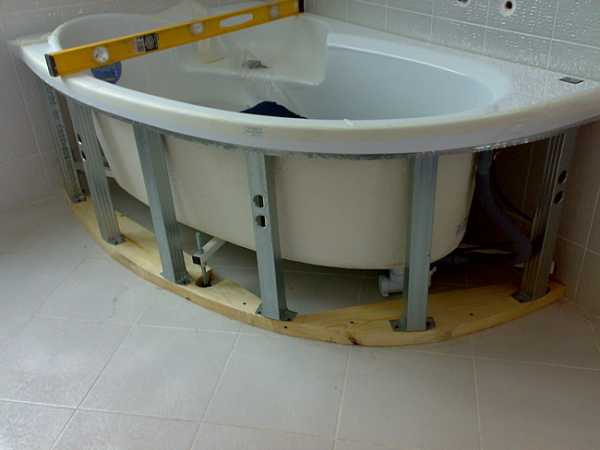

Пример комбинированного каркаса для угловой ванны

Изготовление каркаса – половина дела, нужно еще знать, как установить ванну на каркас. Но тут нет больших сложностей, если сама рама собрана верно и смонтирована на месте, где будет располагаться чаша. Поднять купель и уложить/поставить в каркас для ванны из гипсокартона или металлический каркас можно самостоятельно, но лучше всего попросить помощи, вдвоем такая процедура пройдет быстрее и проще. В особо сложных случаях, фермы изготавливаются вокруг купели, поднятой на дополнительную опору. После того как конструкция готова, подпорки осторожно убираются, и чаша опускается на каркас.

Рекомендуем к прочтению:

Чтобы увидеть, что представляет собой подставка под стальную ванну или понять, как сделать каркас для ванной из чугуна, акрила, просмотрите фото, предложенные ниже.

Совет! Важным моментом является запенивание стальной ванны снаружи. В этих случаях собирается каркас для экрана под ванну. Конструкция несложная, не требует знаний и может быть выполнена без съема чаши.

Какую бы опору вы ни делали, помните: количество дополнительных опор для фермы зависит только от материала, из которого выполнен сам каркас. Шаг в 0,5 м годится для профилированной трубы и бруса, а вот для профиля из гипсокартона шаг сужается до 0,3 м, как и в случае использования бруса сечением 100х200.

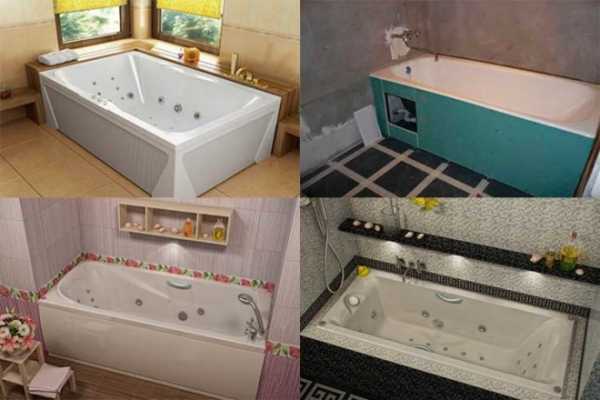

Декорирование фермы – дело вкуса и возможностей. Пластик, гипсокартон, кафель – используйте то, что вам больше нравится.

dizain-vannoy.ru

руководство по изготовлению дополнительной опоры

Стремление разработчиков новых видов сантехники по максимуму сократить ее вес вполне оправдано желанием облегчить монтаж и снизить нагрузку на основание. В специализированных маркетах представлен широкий ассортимент изделий, с установкой которых запросто можно справится самостоятельно.

Однако легковесность лишила емкости важного качества – устойчивости. Избежать опрокидывания поможет каркас для ванны, который можно соорудить собственными руками.

Мы расскажем, в каких случаях без дополнительной опоры не обойтись, обозначим подходящие материалы для сборки рамы, и приведем советы по выбору типа конструкции. Пошаговые инструкции с фото-сопровождением помогут сделать надежный каркас для любой ванны.

Содержание статьи:

Предпосылки для устройства каркаса

Каркасами называют конструкции, обеспечивающие устойчивость легким видам сантехники. В промышленных масштабах их целенаправленно выпускают для установки ванн из акрила, многослойного стекловолокна, кварила, при необходимости самостоятельно устраивают для чаш из стальных сплавов и чугуна.

Конструктивно каркас представляет собой систему из одной-двух горизонтальных обвязок и вертикальных опор. Изделия заводского исполнения обычно четко рассчитаны на средний человеческий вес и массу набранной в емкость воды.

Однако многие из владельцев легкой сантехники ощущают неуверенность, погружаясь и выходя из ванны, тем более что реальный вес пользователей нередко далек от среднестатистических данных.

Галерея изображений

Фото из

Изготовление каркаса для установки ванны

Способ увеличения опорной площади

Повышение комфорта во время приема ванны

Обустройство пространства в ванной

Устройство основы для дальнейшей отделки

Маскировка и защита оборудования

Функции экрана на каркасе

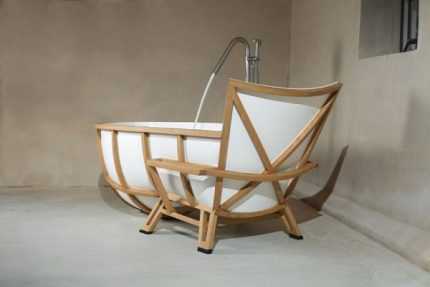

Декоративный каркас для акриловой модели

В емкостях для купания традиционных габаритов, длиной от 150 до 170 см, помещается приблизительно от 140 до 200 л. Приравняем вес одного литра к килограмму, приплюсуем вес погружаемого в ванну тела и получим в результате нагрузку, равную примерно 250-300 кг.

Суммарный вес, конечно, солидно пригружает чашу, но полной уверенности в непоколебимости не дает, особенно если у ванны фантазийная конфигурация. Опорные ножки, на которые распределяется вся немалая масса, вызывают сомнения.

Их площадь в плане составляет примерно 10 см², что заставляет задуматься об усилении и увеличении опорной площади.

Каркасы для чаш нестандартной конфигурации выполняют несколько функций одновременно: дополняют дизайн сантехники, обеспечивают устойчивость чаши и комфорт во время приема процедур

Кроме желания обезопасить прием процедур путем обеспечения устойчивости для устройства каркаса есть еще ряд веских причин. Его сооружают, если планируют , закрывающий коммуникации и арматуру. В этом случае вес чаши вообще не имеет значения, каркас под экран монтируют и вокруг чугунных изделий.

Устраивают каркас, если есть необходимость приподнять для формирования нормального слива воды или для устройства подиума вокруг роскошной джакузи.

Естественно, для решения разных задач конструкции сооружают по отличающимся схемам, но принцип и технологии едины. Нет особых различий в используемых материалах.

В ряде случаев устройство каркаса необходимо для подъема ванны относительно уровня пола и обеспечения нормального слива воды из сантехники в канализацию

Материалы для самодельных каркасов

Подбирая материал для сооружения запланированной конструкции, следует ориентироваться на собственные умения, познания в сфере строительства и возможности. Важна также несущая способность выбранного варианта и устойчивость к воздействию традиционной для ванных комнат влажной среды.

В сооружении самодельных каркасов используются:

• Пиломатериалы. В основном деревянный брусок с размерами грани от 40 до 60 мм. Распил и соединение бруса в опорную конструкцию производится быстро, крепление и формирование узлов не вызывает затруднений даже у неопытного мастера.
• Профилированные трубы. Прочность и несущая способность металлопроката квадратного или прямоугольного сечения позволяет существенно уменьшить габариты опорной конструкции, она изящней и «аккуратней» деревянной. Однако изготовление металлоконструкции доступно исполнителю с навыками сварщика.
• Металлический профиль для ГВЛ. Используется преимущественно не для усиливающих каркасов, а для создания основы под декоративный экран. Для работы с профилем нужны обычные инструменты, имеющиеся у каждого хозяина, опыт в подобной работе необязателен.

Пиломатериалы меньше всех из предложенных вариантов пригодны для работы в условиях ванной, но сборка каркаса из них производится без проблем.

Ошибки и недочеты проще переделываются, чем огрехи в металлических конструкциях, да и не так больно бьют по карману в случае необходимости докупки материала на переделку.

Галерея изображений

Фото из

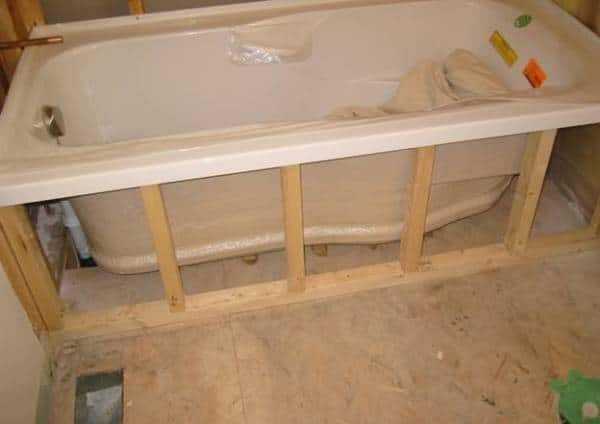

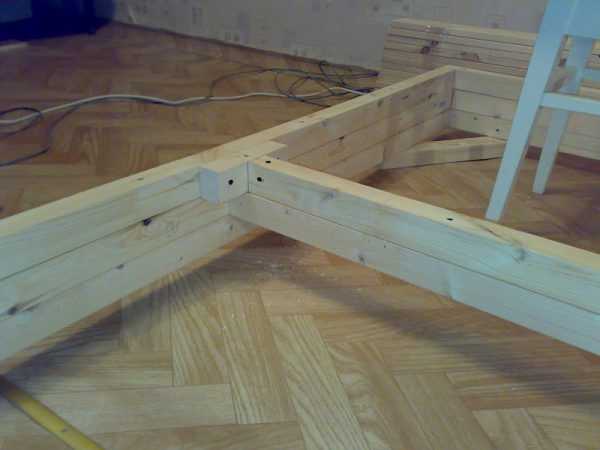

Опорная конструкция из бруса

Сварная металлоконструкция

Каркас из алюминиевого профиля

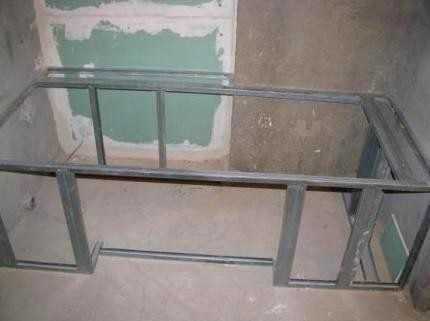

Конструкция из стального профиля

Важно изначально помнить о характерных капризах древесины, перед началом работ обработать брусок антисептической пропиткой. В сборке желательно использовать оцинкованные метизы и уголки, если нет опыта в устройстве соединительных узлов врубками.

Профилированный металлопрокат тоже не слишком устойчив к влаге. Для устройства каркаса лучше купить его в оцинкованном виде или провести оцинковку после покупки.

Если металлическая конструкция устраивается без обшивки декоративными панелями, профилированные трубы лучше покрыть порошковой краской. Результат и выглядит прилично, и от ржавчины защищает.

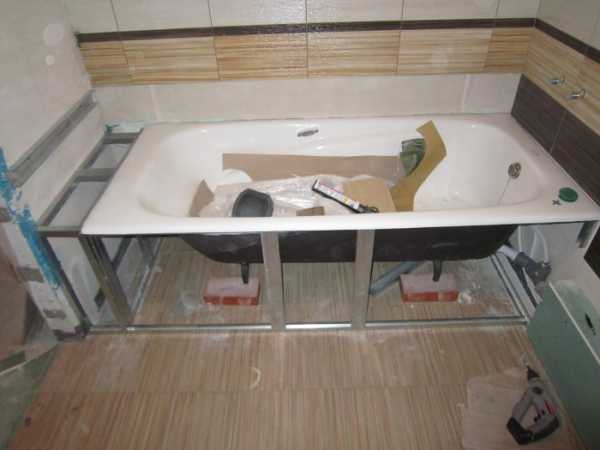

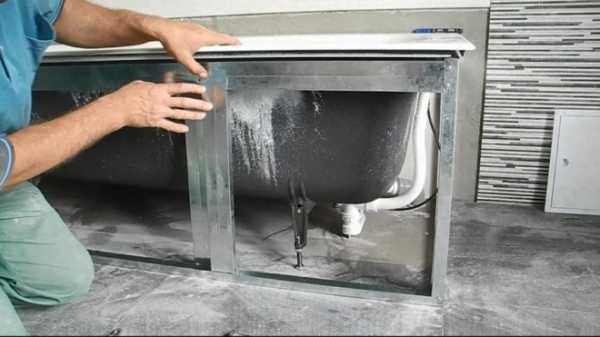

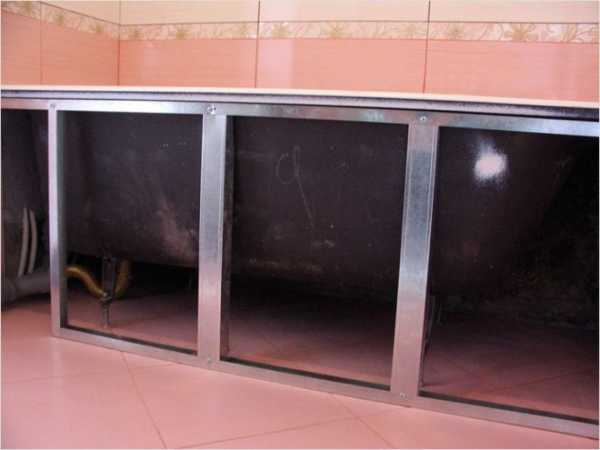

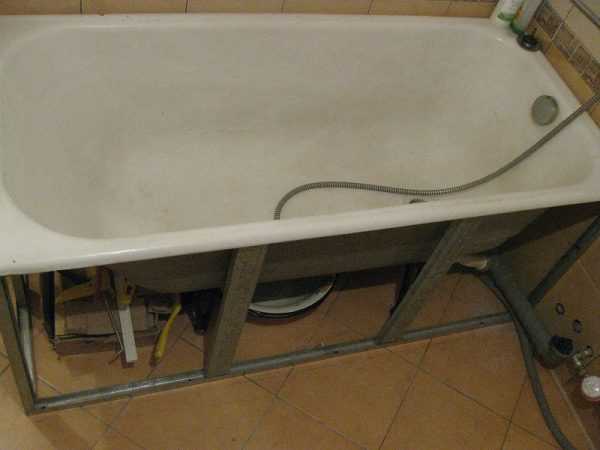

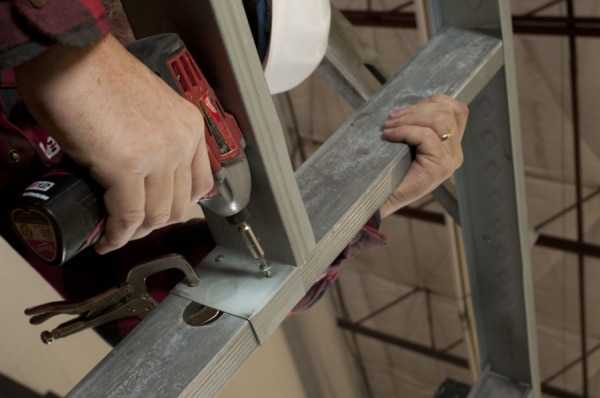

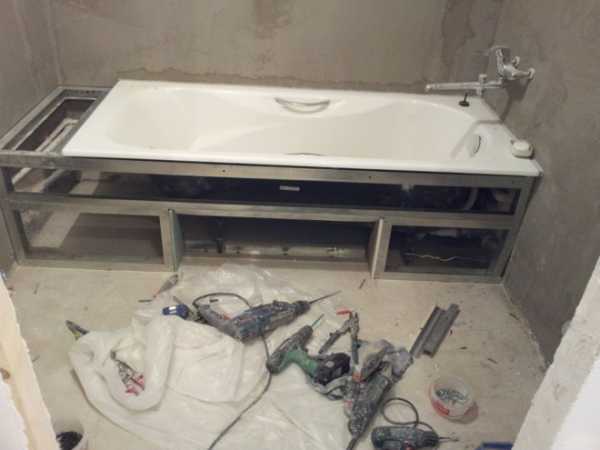

Каркас из металлического профиля, применяемого для крепления гипсокартона, устойчив к воздействию влаги, не нуждается в дополнительной обработке водоотталкивающим составом

Совсем «не боится» воды алюминиевый профиль или его же аналог из стальной оцинкованной ленты. Обшитый гипсокартоном каркас из подобного материала простоит десятки лет.

Правда не стоит особо полагаться на то, что он сможет компенсировать раскачивания акриловой ванны, хотя препятствовать им будет старательно, но по мере возможности.

Профиль прост и удобен в работе, без затруднений раскраивается и соединяется. На прикрепленный к алюминиевому или стальному каркасу гипсокартон отлично наклеивается керамическая плитка, мозаика, пластиковые панели. Если предпочтение отдано стальным изделиям, то для установки в ванной нужно купить профиль с оцинковкой.

Бывает, в устройстве каркаса используется два или три материала в комплексе. Например, обвязку выполняют из бруска, а стойки из металлической трубы. При необходимости поднять ванну над уровнем пола под чашу ставят опоры из кирпича, пенобетонные блоки или брус большого размера.

Если при сооружении каркаса решается несколько задач, используется несколько видов стройматериалов. Следует помнить, что прямой контакт металла, кирпича, древесины следует исключить, проложив между ними гидроизоляционный материал

Зависимость сложности сооружения от формы

Понятно, что чем сложнее форма чаши в плане, тем больше работы будет у самостоятельного мастера.

По степени сложности способы обустройства условно можно разделить на следующие варианты:

• Обычный прямоугольник. Его сооружение не вызовет затруднений, особенно если каркас устанавливается в нишу или в угол, сформированный двумя смежными стенами.
• Треугольник с фигурной внешней стороной. Подобные конструкции устраивают для угловых ванн. Сходящиеся под прямым углом стороны обычно располагают в углу помещения, каркас сооружается по внешней стороне, включает несколько соединенных между собой рам.
• Овал. Обустраивается по контуру путем установки большого количества рам или ломаной обвязки. Хотя есть метод попроще.

Для облегчения усилий при устройстве овальных и фантазийных по конфигурации ванн сооружается прямоугольная конструкция с обшивкой ГВЛ.

В горизонтально уложенной верхней панели обшивки под чашу вырезают отверстие так, чтобы ее бортики полностью опирались на каркас.

Галерея изображений

Фото из

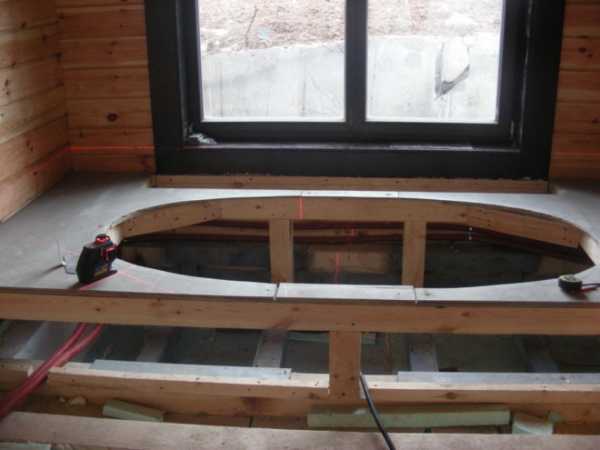

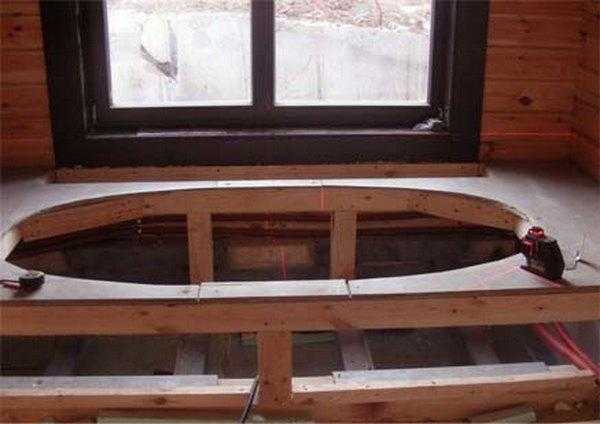

Обустройство овальной ванны

Специфика сооружения каркаса

Формирование отверстия под чашу

Шаблон для разметки отверстия на панели

Большинство самоделок не предполагает проведения многократной сборки/разборки. Их устраивают в неразборном виде, хотя порой возможность демонтажа с последующим возведением на новом месте была бы весьма полезной для любителей частых переездов.

Запросто поддаются разбору и собираются много раз каркасы, поставляемые в комплектации к . Включают они по стандарту сварную раму и регулируемые опоры в виде стальных резьбовых шпилек с пластиковыми насадками. К ним прилагается крепеж и инструкция с подробным пошаговым описанием действий.

Способы сооружения опорных конструкций

Любые работы должен предварять проект, будь то составление масштабного плана с точнейшими расчетами или схема с размерами и приблизительными набросками. Заранее стоит продумать вариант конструкции и методы ее сборки, снять точные размеры и вычертить план хотя бы от руки.

Следует помнить, что независимо от стадии ремонта участки стен и пола, которые закроет стационарный каркас, должны быть отремонтированы, поверхности выровнены и обработаны гидроизоляцией.

Перед устройством опорного каркаса производится установка самой чаши и выравнивание ее в горизонт. Желательно, чтобы сантехника была подключена к коммуникациям, а у джакузи точно определено положение оборудования

Сразу стоит продумать, где будут располагаться  для контроля технических систем и узлов. Следует предусмотреть возможность извлечения оборудования и арматуры для ремонта или замены.

Если сооружать каркас предстоит вокруг уже установленной старой сантехники, нужно проверить точки подключения к канализации и водопроводу. По возможности надо отремонтировать пол под чашей, заменить вызывающие сомнения участки труб и фитинги.

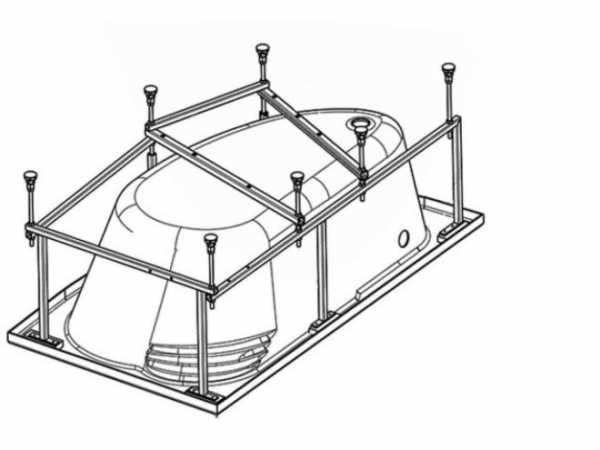

Сборка готового опорного комплекта

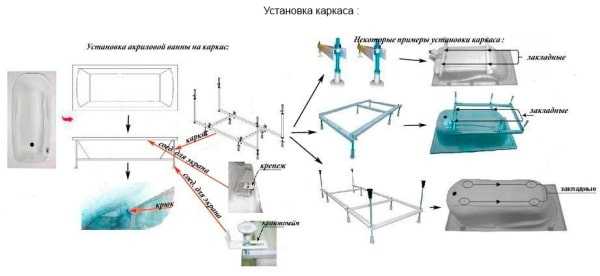

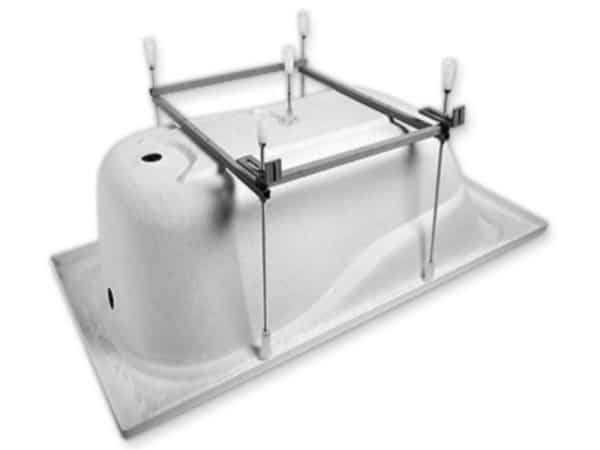

Разберемся сначала со способом  на имеющуюся в комплектации сборную конструкцию. Работы выполняются в строго определенной последовательности.

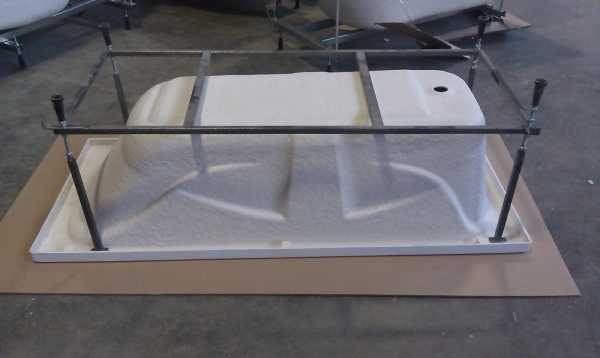

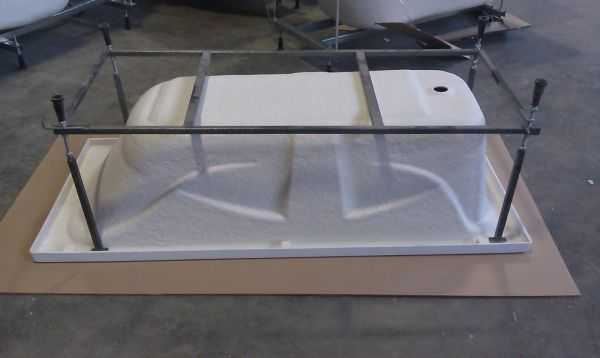

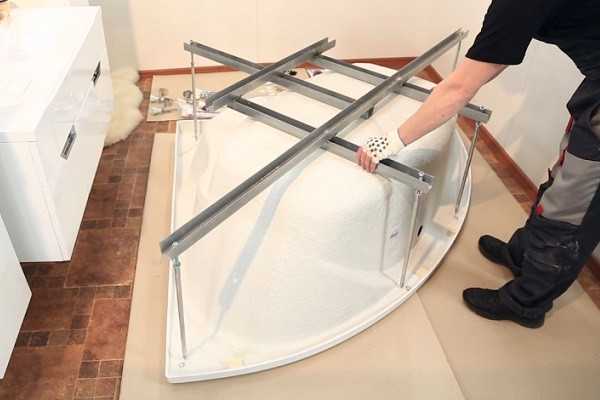

Сначала к перевернутой вверх дном чаше крепится рама, затем их вместе переворачивают, ставят на место, выравнивают и закрепляют.

Галерея изображений

Фото из

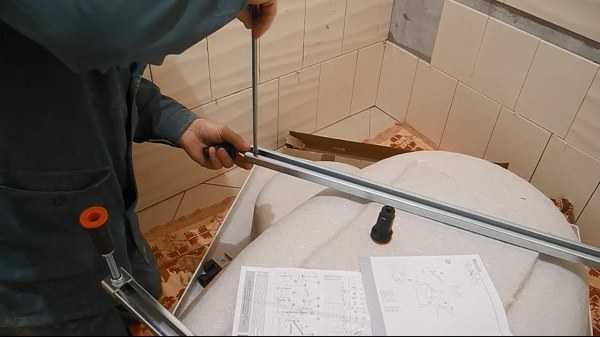

Подготовка ванны для крепления каркаса

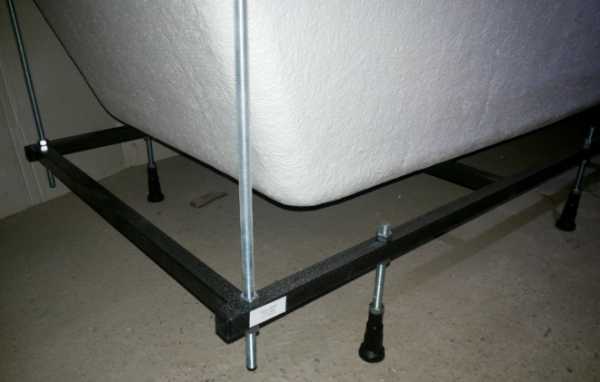

Примерка сварной рамы к месту крепления

Приготовление элементов крепления

Сверление отверстий для установки шпилек

После успешно проведенного подготовительного этапа приступаем к сборке каркаса, четко следуя указаниям производителя сантехники.

В зависимости от марки и конфигурации изделия некоторые отклонения в производимых этапах могут быть.

Галерея изображений

Фото из

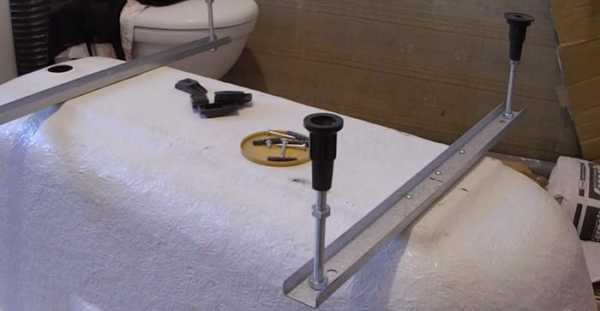

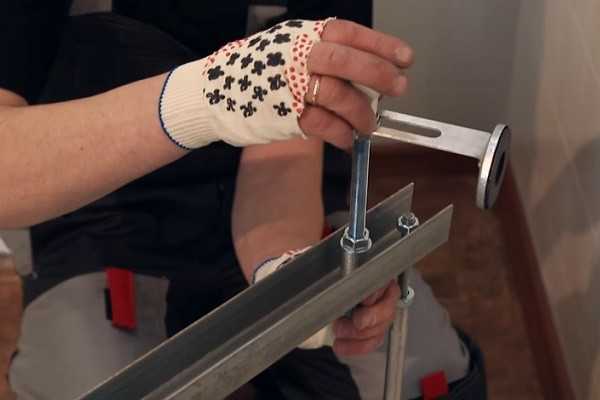

Шаг 5: Для фиксации положения рамы закручиваем гайки по резьбе длинных вертикальных стоек

Шаг 6: Ориентируясь на показания строительного уровня, уложенного в разных направлениях на сварную раму, подкручиваем гайки

Шаг 7: Тщательно выравниваем раму по уровню, при необходимости изменяем положение гаек. Проверяем прочность установки крепежа

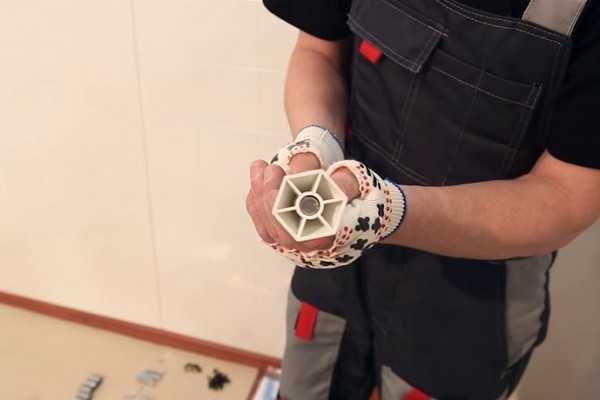

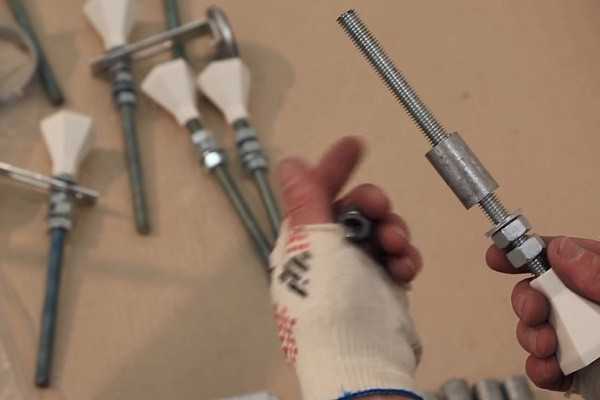

Шаг 8: Собираем ножки ванны из коротких шпилек и пластиковых опор, увеличивающих площадь опирания

Шаг 9: Тщательно выверяем высоту всех используемых в монтаже ножек, накручиваем на них удерживающие втулки

Шаг 10: Проводим установку ножек с втулками, фиксируем их к раме

Шаг 11: Если планируется установить входящий в комплектацию экран, к бортикам чаши крепим зажимы, предназначенные для фиксации экрана

Шаг 12: Переворачиваем ванну, проверяем горизонтальность чаши строительным уровнем, при необходимости регулируем, подкручивая гайки или втулки

Закручивание гаек для удерживания положения стоек

Выставление длинных стоек по уровню

Проверка прочности и горизонтальности установки

Сборка ножек ванны с пластиковыми опорами

Регулировка высоты и установка втулок

Крепление ножек ванны к сварной раме

Установка и крепление зажима для экрана

Установка ванны в рабочее положение

Каркас собран и закреплен вместе с опирающейся на него чашей. Осталось только подсоединить ванну к коммуникациям,  и навесить экран.

Если нет намерения устраивать дополнительную опорную конструкцию, то действия производятся в следующем порядке.

Галерея изображений

Фото из

Примерка экрана к месту установки

Магнитные устройства для фиксации экрана

Защелкивание экрана по верхней кромке

Герметизация стыка между стеной и чашей

Если принято решение сделать дополнительный усиливающий каркас, вокруг чаши по периметру устраивают каркас из бруска или профиля.

Галерея изображений

Фото из

Устройство дополнительного каркаса под отделку

Устройство каркаса для угловой чаши

Специфика сборки криволинейной конструкции

Увеличение площади опоры

Устройство конструкции из профиля

Разберем пример сооружения каркаса для чугунной ванны, два бортика которой примыкают к смежным стенам. Для того чтобы во время приема процедур брызжущая из лейки душа вода не лилась на пол, зазор между бортиками и стенами заполним монтажной пеной или обработаем .

Для удобства отметим проекцию чаши на полу и на стены, учтем толщину отделки, в этом случае керамической плитки и необходимого для ее фиксации клея.

Галерея изображений

Фото из

Подготовка к устройству металлического каркаса

Примерка материалов и отделки

Разметка слоев отделки и стоек каркаса

Установка нижней обвязки каркаса

Монтаж верхней обвязки и опор

Монтаж и крепление рядовых опор

Обшивка каркаса листами гипсокартона

Отделка самодельного экрана плиткой

В итоге мы получили установленный на металлический каркас короб, который остается оклеить плиткой, клинкерным кирпичом, керамогранитом, пластиковыми панелями или мозаикой. В месте подключения сантехники к коммуникациям организовали люк, требующийся для контроля и ремонта.

Сооружение каркаса из бруса

Алгоритм строительства каркаса из бруса мало чем отличается от вышеописанной методики.

Галерея изображений

Фото из

Принцип устройства каркаса из бруса

Опирание бортиков ванны на обвязку

Фиксация нижней обвязки к основанию

Обшивка каркаса фанерой

Работы производятся в следующем порядке:

1. Разметка. Выполняется с помощью строительного уровня и отвеса. Линии будущего каркаса размечаются с учетом отделки.
2. Устройство нижней обвязки. Согласно очерченному периметру распиливаем и соединяем брус, внутренняя грань которого на 2 – 3 см «заходит» под бортики чаши. Не забываем, что ванна должна опираться на конструкцию.
3. Фиксация нижней обвязки к полу. Производится крепежом, соответствующим материалу перекрытия.
4. Сборка верхней обвязки. Размеры этой части конструкции должны в точности повторять размеры нижней обвязки.
5. Установка спаренных угловых опор. В углах устанавливаем опору для каждой из смежных стенок каркаса. Соединяем их с нижней и верхней обвязкой уголками.
6. Монтаж рядовых опор. Производится примерно через 50 см, а вообще шаг расположения рядовых стоек зависит от предстоящей нагрузки и мест расположения люков.
7. Установка листов обшивки. Панели гипсокартона или фанеры перед установкой раскраиваются так, чтобы между ними оставался зазор в 3 мм, необходимый для линейного расширения. Используется крепеж, соответствующий типу материала обшивки.

У приведенного нами порядка работ могут быть всевозможные вариации. Необязателен к исполнению и порядок сборки каркаса. Для чаш с разновеликой высотой горизонтальных обвязок может быть три или более.

Важно, чтобы сделанная собственными руками конструкция надежно держала вес ванны с ее хозяином, не раскачивалась и была прочно прикреплена к основанию или к стенам.

Выводы и полезное видео по теме

Ролик с демонстрацией процесса сборки акриловой ванны:

Особенности изготовления сварной металлоконструкции:

Особенности изготовления сварной металлоконструкции:

Видео-руководство по установке ванны и сборке каркаса из металлопрофиля:

Приведенные нами в пример варианты устройства каркаса помогут соорудить надежную конструкцию собственными руками. Выполненный по правилам каркас прослужит долго. Результатом личных усилий можно похвастаться перед знакомыми и соседями.

Есть опыт сооружения каркаса для ванны? Пожалуйста, расскажите читателям о вашем способе сборки опорной конструкции. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

sovet-ingenera.com

Каркас для стальной ванны своими руками — установка и монтаж (видео, фото)

Стальные ванны — одни из наиболее доступных по цене моделей, поэтому спрос на них не угасает уже долгое время. Обычно емкости для мытья из этого сплава поставляются производителем в комплекте с опорными ножками, оптимально подходящими к форме дна, системе крепления и вес изделия. Однако, часто случается, что стандартные опоры не удовлетворяют по качеству или внешнему виду покупателей. В этом случае для установки используется каркас для стальной ванны, который можно сделать своими руками из недорогих материалов.

Содержание статьи

Функции каркаса

Стальные ванны называют тонкостенными, потому что по сравнению с чугунными аналогами толщина их дна и бортиков в 2 раза меньше. Если толщина металла, используемого для изготовления емкости для мытья менее 4 мм, в процессе эксплуатации она может значительно деформироваться.

Каркас обеспечивает равномерное распределение веса

По этой причине установка стальных моделей опытными мастерами выполняется не на стандартные ножки, а на специальный каркас, который собирается из металла или дерева своими руками. Он представляет собой прочную конструкцию из вертикальных и горизонтальных опор, которая выполняет следующие функции:

1. Равномерное распределение веса чаши по поверхности пола ванной комнаты.
2. Предотвращение деформации стенок купели под воздействием веса воды и человека.
3. Предотвращение отслаивания эмали при деформации стенок.

Важно! Если вы решили изготовить каркас для установки ванны из стали своими руками, необходимо рассчитать нагрузку, которой будет подвергаться конструкция. В том расчете учитывается совокупный вес набранной в емкость воды и человека. От величины нагрузки отталкиваются, определяя материал для сборки каркаса и количество ребер жесткости в конструкции.

Материалы

Установка на каркас – наиболее надежный способ закрепить стальную ванну, чтобы в процессе эксплуатации она не качалась или не скользила. В строительных магазинах встречаются универсальные опорные конструкции, но они подходят не ко всем моделям, кроме того, без тщательной подгонки, они плохо выполняют опорную функцию. Гораздо проще изготовить каркас своими руками, для этого используют следующие материалы:

• Деревянный брус. Древесина – экологичный, легкий, но при этом очень прочный материал, работа с которым не требует специального инструмента. Сборка и установка каркаса из бруса без труда выполняется своими руками. Тот вариант считается наиболее экономичным. Единственный недостаток древесины – низкая устойчивость к влаге и воздействию грибка. Чтобы в процессе использования каркас не сгнил, брус пропитывают несколько раз антисептиком.

  Каркас из бруса

• Металлопрофиль. Металлический профиль может использоваться для изготовления каркаса. Он обладает малой прочностью и несущей способность, поэтому используется для создания вспомогательных опорных конструкций и дальнейшего монтажа декоративного крана из гипсокартона в комплексе со стандартными ножками.

  Каркас из металлопрофиля

• Профилированные трубы или металлические уголки. По отзывам опытным мастеров это наиболее надежный и прочный вариант каркаса. В зависимости от толщины труб он может выдерживать значительные нагрузки, потому на него выполняется установка самых тяжелых моделей.

  Профилированные трубы для каркаса

Обратите внимание! Выбирая материал для изготовления каркаса своими руками, учитывайте, что для сборки конструкции из профилированных труб или металлических уголков потребуется сварка. С одной стороны, цельносварный каркас обладает повышенной прочностью, с другой неопытному мастеру легче справиться с брусом, для работы с которым потребуется только молоток и пила.

Технология монтажа

Приступая к сборке каркаса для купели своими руками, что оптимальная высота верхнего края ванны, рекомендованная санитарными нормами, составляет 60-56 см, а минимально возможное расстояние от пола до дна изделия, достаточное для подключения сифона – 15 см. Для работы мастеру потребуется строительный уровень, рулетка, маркер, пила, деревянный брус, антисептик глубокого проникновения, перфоратор, дюбель-гвозди и молоток. Сборку конструкции осуществляют по следующей схеме:

1. В первую очередь необходимо тщательно снять мерки с ванны. Определить высоту, длину и ширину каркаса, количество вертикальных стоек.
2. Затем выполняют раскрой бруса. Распилить древесину можно обычной пилой, болгаркой или циркуляркой. Легче работать, если перед глазами схема каркаса со всеми размерами.
3. Брус несколько раз пропитывают антисептическим препаратом или покрывают влагостойкой краской.
4. Сначала изготавливают нижнюю обвязку каркаса. Чтобы ванна в процессе эксплуатации «не ездила» брус фиксируют с помощью дюбель гвоздей к полу.

   Схема строения нижней обвязки

5. Затем выставляют вертикальные стоки. На короткой стороне конструкции должна быть хотя бы одна стойка, расположенная ровно посередине. На длинной стороне каркаса может быть 3-6 стоек в зависимости от размера ванны. Между собой брус фиксирует саморезами или гвоздями.

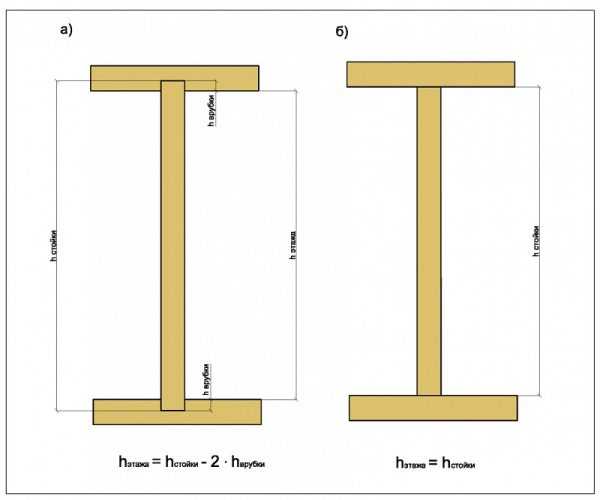

   Вертикальные стойки

6. Собирают верхнюю обвязку каркаса, она также фиксируется к стенам дюбель гвоздями. Брус должен располагаться так, чтоб борта ванны после установки опирались на него. Наиболее эффективным считается вариант конструкции, когда стальная купель облокачивается сразу на 3 стены

   Укрепление откосами

7. Далее выполняется установка ванны.

Фронтальную часть каркаса можно обшить гипсокартоном с последующей облицовкой керамической плиткой или окрашиванием. Чтобы иметь доступ к сантехнике в случае поломки, нужно заранее предусмотреть ревизионное окно.

Видео-инструкция

sovety-vannoy.ru

акриловый как собрать, своими руками 170х70, как сделать ножки и сборка рамы, подставка профиля

Каркас – это укрепляющая конструкция, которая монтируется под чашу ванны

Акриловые ванны обладают невероятными химическими и физическими свойствами, за счет чего производители могут изготавливать конструкции самых различных форм. Изделия отличаются привлекательностью, эстетичностью и элегантностью. Однако, есть один минус, и заключается он в минимальной прочности изделия, которое не способно выдержать вес человека и воды. Нередко можно встретить случаи того, что дно в буквальном смысле прогибается при эксплуатации, что в определенный момент может привести к поломке изделия. Чтобы не менять желание в приобретении акриловой ванны, и при этом не потратить средства впустую, стоит использовать металлический каркас, который может быть, как заводской, так и самодельный.

Содержание материала:

Назначение каркаса для акриловой ванны

Подставка или, другими словами, рама для акриловой ванны в некоторых моделях идет в комплекте.

Производители сантехники рекомендуют приобретать с ванной раму-каркас, на которую будет монтироваться непосредственно ванна

Естественно, стоимость набора будет больше, однако, можно будет не задумываться о том, как сделать дополнительную опору, а также:

• Из чего;
• Какого вида;
• Как ее установить.

Прежде чем собрать своими руками опору или же приобрести ее в магазине, стоит определиться с тем, для чего она предназначена. А именно, установка опоры требуется для распределения нагрузки чаши и всего, что будет в нее погружено по корпусу каркаса, а также для предотвращения образования трещин и прогибов.

В продажу поступают самые различные опоры, каждая из которых обладает определенными достоинствами и недостатками, однако, встретить универсальный комплект каркаса не так просто.

Чтобы сделать раму для акриловой ванны, стоит использовать полотно металлического профиля с квадратным сечением. В процессе сварки или сборки обязательно должна проводиться обработка специальными средствами, предотвращающими возникновение ржавчины.

В каркасной раме для чаши ванной присутствуют такие элементы, как:

• Опора для купели;
• Дополнительное ребро жесткости;
• Основные ножки, которые обязательно должны регулироваться по высоте.

Посредством таких составляющих, можно собрать прочное основание, способное надежно прослужить на протяжении длительного времени. Производители категорически запрещают начинать эксплуатацию акриловых ванн без установки стальной или чугунной рамы. Неправильным мнением считается то, что достаточно просто установить обычные ножки, идущие в комплекте, и этого хватит.

Важно! Ножки используются только для того, чтобы выравнивать уровень ванны, но только не для поддерживания конструкции.

Обратив внимание на преимущества ванны из акрила, можно увидеть, что этот материал прочный, эластичный и износоустойчивый, однако, под воздействием слишком высокой температуры и высокого веса, вполне возможно деформирование поверхности конструкции.

Особенно важно позаботиться об установке дополнительной опоры для акриловой ванны, если она будет сложной конфигурации, например, овальной, круглой или многогранной формы. В таких случаях устанавливают каркас-платформу, так как обычного будет недостаточно.

Советы: как собрать каркас для акриловой ванны из дерева

Деревянная основа под ванную может стать вполне подходящим выбором.

Для акриловых ванн можно использовать каркас, изготовленный на заводе, или сделанный собственноручно

Особенно, если она будет:

• Качественная;
• Грамотно сделанная строго по инструкции;
• Изготовлена четко под определенную модель ванной, чтобы купель плотно вошла в подготовленную для нее раму.

Примером может стать каркас из бруса и ДСП для стандартной овальной ванны из акрила.

Сборка не слишком сложная, и требуется просто следовать рекомендациям представленным ниже:

1. Нужно установить доски по периметру ванны, которые станут основанием каркаса.
2. На них устанавливаются стойки.
3. Поверх укладывается еще доска, которая будет верхним уровнем опоры.
4. Рама накрывается полотном ДСП.
5. Прорезается отверстие под купель.

Если ванная прямоугольного вида, то не требуется накрывание каркаса полотном ДСП, так как опорная конструкция будет изготавливаться четко по параметрам сантехнического оборудования.

Самое главное в сборке деревянного каркаса, состоит в выборе фанеры именно водостойкой. К таким относят полотна маркировки ФК и ФСФ, а толщина должна составлять не меньше 15 мм.

Ее можно заменить на лист ДСП, тоже с эффектом водоотталкивания, толщиной не меньше 25 мм.

Каркас для ванны своими руками: правила выбора

Каркас для ванны должен подбираться максимально тщательно, независимо от того, какого размера емкость.

Установка каркаса для ванны позволит создать основу, а также скроет часть коммуникаций, что придаст ванной комнате более эстетический вид

Например (в см):

• 170х70;
• 150х80;
• 100х100.

При покупке каркаса, стоит руководствоваться рекомендациями опытных специалистов.

Обязательно нужен каркас рамы, сразу при выборе ванной, его фото или образец можно сравнить с другими. В таком случае будет намного проще подобрать одну деталь к другой, и не переживать за расхождения.

Не менее важно осмотреть саму раму. Как правило, каркасы с большим количеством опорных точек низкого качества, а потому отдавать предпочтение таким моделям категорически не желательно.

Помимо этого, цельносварные каркасы тоже не блещут преимуществами, а потому лучше выбирать сборные конструкции.

На практике и по отзывам большого количества тех, кто сталкивался с приобретением акриловой ванный и установкой дополнительной опоры, можно сделать вывод только о том, что гораздо проще, дешевле, выгоднее и надежнее сделать основание под сантехническое оборудование своими собственными руками.

Основание под ванну из акрила может быть:

• Из кирпичной кладки, полностью повторяющей форму ванны;
• Фанерного и брусчатого вида, являющегося превосходным вариантом для самостоятельной сборки;
• Из металла, для чего потребуется подготовить профильную трубу и металлический уголок.

Наиболее идеальными вариантами будут изделия из металла и дерева. Оба способа обладают только достоинствами и положительными отзывами, а самое главное, длительным сроком эксплуатации, прочностью и надежностью.

Инструкция: как сделать ножки для ванны своими руками и рассчитать габариты каркаса

Ножки в качестве опоры ванны тоже важны, но не являются прочным основанием, а потому нужно установить дополнительный каркас. Важно заметить, что первоначально требуется определение высоты, на которой будут располагаться стойки или ножки. Они не должны быть выше уровня каркаса.

От качества монтажа будет зависеть устойчивость чаши, особенно после наполнения ее водой

Что касается выбора высоты, то она должна быть:

• Оптимальной;
• Комфортной для эксплуатации изделия;
• Правильно просчитанная и грамотно выровненная, чтобы ванна не шаталась при эксплуатации.

Примером сборки каркаса для акриловой ванны может быть основание из металла.

Некоторые отказываются от использования брусчатого основания из-за того, что оно может с течением времени начать гнить и отсыреть.

В таком случае стоит выбрать раму из металла, которую вполне возможно сделать самостоятельно и без обращения к специалистам:

1. Требуется заготовить металлические уголки или трубу с квадратным сечением.
2. Соединение элементов осуществляется посредством саморезов. Категорически не желательно использовать сварку.
3. Под чашей из акрила создается подушка не из цемента, а из песка;
4. Снаружи металлический каркас чаши обшивается гипсокартоном, но только водостойким.

Что касается дальнейших действий по декору, то здесь выбор стоит исключительно за личными предпочтениями. Вполне возможно провести облицовку при помощи кафеля или просто установить специальный экран, предназначенный именно для данного дела.

Установка каркаса для ванны (видео)

Самое главное, чтобы каркас точно соответствовал размерам ванны, чтобы не было расшатывания и продавливания ее основания.

Подробно: подставки под ванну (фото примеров)

kitchenremont.ru

обзор и сборка готовых конструкций и подготовка своими руками

Форма, размер и конфигурация акриловых ванных могут быть самыми разными– в производстве ванн больше нет ограничений. Сантехника из акрила привлекает ценой и легкостью ухода, но ее главный недостаток – мягкость и гибкость. Кроме самой чаши, вам придется приобрести или изготовить самостоятельно каркас для акриловой ванны. Только так вы сможете быть уверены, что чаша стоит устойчиво, а дно и бортики не прогнутся под весом купающегося и не сломаются.

Каркас – дополнительная конструкция, которая перераспределяет нагрузку и защищает чашу акриловой ванны от деформации. Кроме того, основание служит для установки и фиксации сантехники. Акриловые ванны очень часто имеют сложную несимметричную форму. Правильно рассчитать и подобрать нужный каркас бывает не так просто. При покупке ванны в магазине, продавец, скорей всего, предложит подходящую модель из имеющихся.

Каркас делает ванну жесткой

Разновидности опорных конструкций ↑

Важно знать, какие каркасы под ванну бывают, учитывать их достоинства и недостатки. Ассортимент в магазинах довольно большой.

Самый простой и популярный тип – обыкновенная подставка на ножках. Изготавливается она из металлического профиля. Чаще всего используют трубы прямоугольного сечения или П-образный профиль. Подставка состоит из нескольких отдельных элементов, которые поддерживают чашу.

В комплект также входят ножки. Высота их регулируется. Это позволяет выставить ванну точно по уровню, даже если пол в санузле неровный. Недостатком такого вида конструкции является то, что каркас берет на себя нагрузку только со дна ванны, а поддержка для бортов чаши отсутствует.

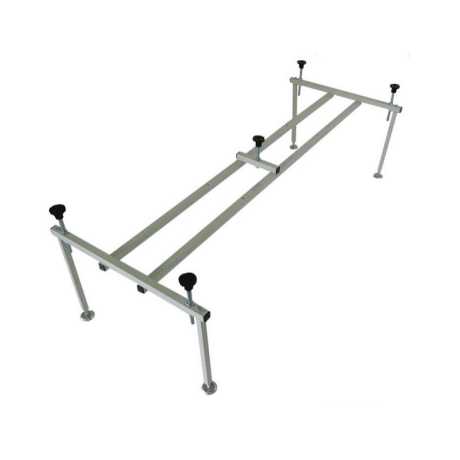

Плоская рама на ножках

Этот вид более сложный и прочный, чем предыдущий. Дно ванны опирается на плоскую раму из металлического профиля. По форме подставка соответствует дну чаши. Жесткости добавляют поперечные ребра. В конструкции присутствуют дополнительные вертикальные элементы. Они поддерживают борта чаши в нескольких точках.

Подставка зачастую продается в разобранном виде. Соединить все элементы металлического профиля при помощи болтов не составит труда. Каркас такого типа лучше использовать для ванн сложной формы и угловых чаш.

Пространственный цельносварной каркас для ванны – самая прочная конструкция из тех, которые предлагают производители. Он представляет собой сложную трехмерную конструкцию, которая надежно удерживает чашу. Такое основание имеет несколько опорных точек и распределяет нагрузку как со дна чаши, так и с ее бортиков. Ребра жесткости расположены в местах наибольших нагрузок. Таким образом, вес полностью распределяется на металлические части конструкции.

Основание для угловой модели

Как правильно выбрать модель для конкретной чаши ↑

Выбирая каркас для акриловой ванны, нужно учитывать ее размеры, конфигурацию, толщину стенок. Само собой, изделие из толстого слоя армированного акрила более 5 мм сможет выдержать значительно большую нагрузку, чем недорогой экземпляр с 1 мм стенками. Чем тоньше ванна, тем больше необходимость усиливать ее дополнительными опорными конструкциями.

Если вы приобрели ванну традиционной формы, тогда проблем не возникнет. Можно покупать универсальный прямоугольный каркас для прямоугольной ванны или пятиугольный – для угловой. Единственное, что придется учесть – габариты чаши. Как правило, в магазинах есть широкий выбор простых каркасов, которые отличаются страной-производителем и толщиной металла. Выбор в этом случае зависит от финансовых возможностей и желания покупателя.

Вариант универсальной конструкции

Если же акриловая ванна имеет сложную форму, вы планируете устанавливать гидромассаж и другие аксессуары, которые ослабляют конструкцию и утяжеляют чашу, тогда универсальной моделью обойтись не получится. Это может быть усиленный каркас или целая металлическая платформа.

Кроме формы и прочности конструкции, нужно обратить внимание на материал, из которого он изготовлен. Качественные изделия сделаны из металла достаточной толщины. Каркас будет стоять в ванной комнате – помещении с повышенной влажностью, так что производитель обязан позаботиться об антикоррозийной защите.

Формы каркасов

Если вы не можете найти в магазине подставку, которая подходит именно для вашей модели ванны, придется рассмотреть альтернативные варианты установки.

Когда ванна и подходящий для нее каркас куплены, можно начинать установку. Любой уважающий себя производитель укомплектует готовый каркас для ванны инструкцией по сборке, а также всем необходимым крепежом.

Монтаж стандартного каркаса

Монтаж акриловой ванны производится в таком порядке:

1. Распаковать подставку, сверить комплектацию с заявленной. Разложить все элементы, согласно порядку сборки по инструкции. Для качественного монтажа вам придется пользоваться дрелью и шуруповертом, или отверткой.
2. Некоторые варианты основания предполагают крепление к чаше. Прикиньте заранее, на каком этапе сборки это будет проще сделать. Удобнее перевернуть ванну вверх дном, а каркас надеть сверху.
3. Вкручивать крепления в акриловую чашу можно только при наличии ограничителя глубины вхождения сверла. Диаметр отверстий и необходимая глубина просверливания указаны в инструкции. Вкручивать крепеж в акрил, не подготовив отверстия, не рекомендуется. Хрупкий материал может не выдержать напряжения и дать трещину.
4. Следующий шаг – непосредственная установка каркаса на место. На этом этапе нужно зафиксировать ванну. Чаша устанавливается в основание, вся конструкция выравнивается с помощью строительного уровня. Регулируется высота ножек.
5. Завершающий этап – установка сифона и смесителя.

В инструкции указана последовательность действий

Каркасы для ванн, которые предлагают производители, не всегда устраивают потребителей. И дело тут не только в цене. Зачастую каркас рассчитан на нагрузку при умеренной эксплуатации, а при критических нагрузках его не испытывают. Поэтому изделия промышленного производства кажутся недостаточно прочными и устойчивыми. Если вы хотите каркас «с запасом», и чтобы служил он долго, есть смысл сделать его своими руками.

Деревянная конструкция – дешево и просто ↑

Самый простой и недорогой вариант самодельной подставки под ванну – деревянный каркас. Для его изготовления понадобится деревянный брус сечением 40×40 мм и лист гипсокартона. Позаботьтесь о наборе инструментов для работы с деревом: молоток, дрель, сверло по дереву, ножовка, отвертка или шуруповерт. Кроме того, дерево нужно будет обработать специальной пропиткой для защиты от влаги.

Конструкция из дерева своими руками

1. Произвести замеры и нарезать материал. Обратите внимание, верхний и нижний пояса каркаса повторяют форму верхней части ванны. Вертикальные стойки рассчитываются так, чтобы расстояние между ближайшими опорами не превышало 50 см. Кроме того, в местах крепления ванны к стене тоже должны быть вертикальные стойки.
2. В первую очередь собирают подставку под дно ванны. Она представляет собой плоскую раму с несколькими ребрами жесткости. Необязательно использовать только дерево, днище можно закрепить и на кирпичах. Главное – обеспечить чаше устойчивость.
3. Когда нижний пояс готов, можно приступать к монтажу верхнего. Для этого по периметру ванны к стене прикручивается брус. Каркас проектируется так, чтобы после установки чаши внешняя сторона экрана была заподлицо с внешним бортиком ванны.
4. Теперь можно начинать устанавливать вертикальные элементы. В первую очередь монтируются угловые стойки. Остальные распределяются равномерно по длине каркаса под ванну. Крепить стойки нужно перпендикулярно, для этого можно использовать металлические уголки.

Основная часть конструкции готова

5. Прежде чем зашивать гипсокартоном, нужно установить все коммуникации. Не забывайте, что водопроводные трубы имеют свойство выходить из строя и течь. Именно поэтому недопустимо наглухо закрывать доступ к разводке. Можно сделать потайное окно, которое будет незаметно после завершения отделочных работ.
6. Можно приобрести готовый пластиковый экран для ванны или использовать гипсокартон. Последний вариант предполагает последующую облицовку экрана кафельной плиткой или другую отделку.

Надежный вариант– металлический держатель ↑

Другой популярный материал для изготовления каркаса для акриловой ванны своими руками – металлический профиль. Вариантов профиля может быть несколько: труба квадратного сечения, П-образное сечение, уголок. Алгоритм, по которому возводится металлический каркас, практически не отличается от порядка монтажа конструкции из дерева. Несколько нюансов, которые стоит учитывать:

1. Соединять между собой металлический профиль нужно при помощи сварки (что трудновыполнимо в домашних условиях) или болтовым соединением.

Для соединения понадобится шуруповерт

2. Края металлических деталей острые и могут повредить чашу. До того, как все необработанные края будут закрыты, не нужно устанавливать ванну на каркас для «примерки».
3. Дно ванны должно опираться на основание каркаса в нескольких местах. Чтобы вес распределялся равномерно, лучше устроить под ванной платформу из кирпича, досок, песка или пенопласта.
4. Чтобы чаша не шаталась, некоторые мастера рекомендуют делать слой резины для амортизации. Для устранения зазоров между ванной и полом удобно использовать монтажную пену.

Металл выдерживает высокие нагрузки

Альтернативный способ – установка ванны на кирпичи ↑

Самый надежный каркас дляванны из акрила можно построить из обыкновенного кирпича. Не стоит переживать, что кирпичное основание начнет деформироваться или терять прочность под действием влаги. Устройство кирпичной подставки принципиально отличается от конструкций из дерева или металла.

В этом случае монтаж сводится к возведению двух кирпичных опор на расстоянии 50-60 см друг от друга. По ширине опорная конструкция не должна быть больше самой ванны. Опоры выкладывают так, чтобы максимально повторить форму дна чаши.

Ванна на кирпичных опорах

Та часть конструкции, которая расположена со стороны слива, должна быть ниже на 1,5-2 см. Так обеспечивается сток воды. Следите, чтобы бортик чаши оставался строго горизонтальным. Уклон заложен производителем при производстве ванны.

Когда опоры готовы, можно приступать к установке чаши. Для того, чтобы прочно зафиксировать ванну, ее прикручивают к стене. Делать это можно только при просверленных заранее отверстиях, чтобы не повредить акрил. Зазор между кирпичной кладкой и днищем заполняют плиточным клеем или монтажной пеной.

Пренебрегать качеством установки акриловой ванны нельзя. От этого завит срок ее службы и ваша безопасность. Делать каркас собственноручно или приобрести готовый – решать вам. Если вас не устраивает выбор в магазинах, а заниматься обустройством самостоятельно нет ни времени, ни возможности, можно обратиться за помощью к опытному мастеру.

Пригодилась статья? Расскажите друзьям:

vannaguide.ru

Каркас для ванны своими руками: под акриловые, стальные изделия

Данная статья представляет собой инструкцию о том, как изготовить каркас для ванны своими руками, установить на него ванну и закрыть каркас, придавая ванне эстетичный внешний вид.

Для установки ванн из акрила требуется монтаж специального каркаса (заводского или изготовленного самостоятельно). Каркас для акриловой ванны после установки обшивают декоративными панелями или оклеивают плиткой.

Деревянный каркас

В случае ванны сложной формы (круглой, овальной или многогранной) также обычно изготавливается специальный каркас-платформа, поскольку сложная форма не позволяет установить такие ванны надежно, просто прикрепив их к стенам. Кроме того, у таких ванн обычно довольно широкие борта, позволяющие им ложиться на платформу и обеспечивающие большую устойчивость.

Каркас под ванну обычно крепят к стенам в ванной комнате или изготавливают в виде остова. Далее будет рассмотрен вариант, при котором в комплекте ванны каркас отсутствует, поскольку монтаж заводского каркаса выполняется довольно просто. Более сложным способом является самостоятельное изготовление каркаса.

Подготовка к изготовлению каркаса

Рассмотрим изготовление на примере каркаса под овальную ванну, крепящегося к двум стенам ванной. Каркас будет отделываться наиболее распространенным для ванных комнат покрытием – кафельной плиткой.

Изготовление металлического каркаса

Конструкция данного каркаса довольно проста:

• По периметру укладываются доски, являющиеся основанием каркаса;
• На основании установлены стойки;
• Поверх стоек кладется еще одна доска – верх каркаса;
• Поверх каркас накрывают листом ДСП или толстой фанеры, в котором будет прорезано отверстие под ванну.

Важно: в случае прямоугольных ванн каркас чаще всего не накрывают, а делают совпадающим по форме и размерам с верхней частью ванны.

Первым делом следует рассчитать, какую высоту должны иметь вертикальные стойки платформы, которая не должна быть слишком низкой, чтобы ванна не возвышалась над каркасом.

При этом сама ванна должна располагаться как можно ниже, чтобы ей могли пользоваться в том числе и дети.

Расчет высоты стоек выполняется следующим образом:

• Устанавливают ванны и замеряют расстояние от нижних кромок бортов до пола;
• Из полученного значения вычитают толщину досок верха и основания каркаса, подложки из фанеры или ДСП, плитки, а также раствора, на котором будет крепиться плитка.

Далее подготавливают основание:

• Укладывают доски по периметру будущего каркаса;
• Прикручивают доски к полу с помощью на шурупы;
• Вырезают требуемое количество стоек и крепят их к основанию, а также к стене, в случае когда стойка расположена у стены.

Важно: рассчитать количество стоек довольно просто: наличие стоек обязательно в углах каркаса, а расстояние между стойками должно составлять не более 50 см.

Монтаж каркаса

Рассмотрим основные этапы монтажа каркаса ванной:

Установка стойки

1. Облегчить монтаж можно путем прибивания небольших брусков в местах, где будут установлены стойки. В таком случае стойка прибивается к бруску, а не к основанию, соприкасаясь боковой поверхностью с торцом данного бруска.

Полезно: можно также использовать металлические уголки, упрощающие установку стоек.

Деревянный каркас

2. Поверх стоек укладывают доски и прикручивают их шурупами как к стойкам, так и к стене, если доска расположена вдоль стены.
3. Накрывают каркас листом достаточно толстой фанеры или ДСП и прикручивают лист по всему периметру к каркасу.

Важно: рекомендуется использовать фанеру с повышенной водостойкостью марок ФСФ или ФК, толщина которой составляет как минимум 15 мм, либо ДСП водостойкую (толщина – не менее 25 мм).

4. Далее приступают к разметке и вырезанию отверстия под ванну:

• • Для разметки отверстия можно использовать ровный и прямой длинный брусок и лекало;

Важно: в комплекте ванн довольно часто прилагается специальный шаблон, существенно упрощающий разметку и вырезание отверстия.

• • Отверстие можно вырезать с помощью электролобзика или ручной узкой пилы.

Установка ванны на каркас

Установка ванны

После того, каркас под акриловую ванну завершен, можно начинать устанавливать на него ванну. Правильнее всего выполнять установку акриловой ванны после облицовки плиткой поверхности каркаса, но в силу ряда обстоятельств иногда приходится выполнять установку ванны до облицовки.

Рассмотрим последовательно оба варианта:

1. Сначала заливают цементную подушку, на которую будет давить дно ванны.
   В случае, если плитка уложена, то после заливки подушки можно устанавливать ванну, иначе следует выполнить ряд подготовительных работ:

• • Для правильной установки ванны ее следует приподнять над каркасом на высоту будущей плитки и клеящего слоя под ней, подложив под борта ванны прокладки нужной толщины в виде кусочков фанеры, обрезков досок и т.д.;
  • Прокладки следует распределить вокруг ванны так, чтобы она могла ровно встать на место.

2. Далее ванну аккуратно опускают в отверстие в каркасе, что лучше всего делать вдвоем во избежание падения ванны и повреждения каркаса.
3. После застывания основания из цемента ванну подключают к водоснабжению и канализации.

Закрытие каркаса

Закрываем каркас

Завершающим этапом является закрытие каркаса ванны щитами по бокам:

• Щиты, служащие подложкой, на которую будет клеиться плитка, можно изготовить из толстой фанеры, ДСП или листов плоского шифера;
• Крепление щитов осуществляется при помощи шурупов с антикоррозийным покрытием;

Дверца в каркасе

• Боковины каркаса можно закрыть наглухо или снабдить дверцей, чтобы впоследствии хранить под ванной различные моющие средства и бытовую химию;

Важно: дверца также обеспечивает доступ в случае протечек и засоров к сливной арматуре.

• Изготовить красивую дверцу по силам не каждому, поэтому в случае сомнений в своих способностях лучше привлечь для этого профессионалов;
• Далее поверх щитов на каркасе укладывают плитку;
• Завершающим этапом является заделывание при помощи герметика щелей между плиткой и ванной, а также между полом и каркасом.

О металлическом каркасе для ванны

Изготовление металлического каркаса

Процесс изготовления каркаса под ванну из металла похож на изготовление описанного выше деревянного каркаса, отличаясь несколькими нюансами:

• Для изготовления основания и стоек применяются не бруски, а металлические уголки или квадратные или прямоугольные профильные трубы;
• Соединение элементов между собой осуществляется при помощи сварки, либо применяются болтовые соединения;
• Конструкцию каркаса рассчитывают так, чтобы вес ванны распределялся по всей площади каркаса, для этого под самой ванной иногда делают песчаную подушку;
• Металлический каркас обычно обшивают гипсокартоном или водостойкой фанерой, поверх которой укладывают плитку.

На этом все, что хотелось рассказать о том, как изготовить каркас для стальной ванны, акриловой или любой другой. Принимая решение о самостоятельном изготовлении каркаса, важно помнить, что залогом успеха является правильный выбор качественного материала, а также грамотное выполнение предварительных расчетов и соблюдение настоящей инструкции.

eto-vannaya.club
