Опалубка для стен и фундамента своими руками: несъемная и съемная

Никакое современное строительство практически не обходится без формирования монолитных бетонных и железобетонных конструкций. Будь то фундамент под дом или монолитный каркас для всего здания. Для реализации таких конструкций требуется залить бетон в предварительно сооруженный каркас, называемый опалубкой. Качество и надежность результата напрямую зависит от правильного монтажа опалубки и соблюдения норм и правил при ее возведении. При самостоятельном возведении монолитных конструкций производится строительство опалубка своими руками. При этом важно определиться с видом используемой опалубки и правильно выполнить все этапы ее формирования.

Типы опалубки

Основные отличия опалубки различных типов связаны с их назначение и способом применения. Два наиболее обширных её класса отличаются по разборности:

• Несъемная;
• Съемная.

Съемная опалубка

Наиболее известными и распространенными видами опалубки являются ее разнообразные съемные вариации. При этом подразумевается демонтаж материала опалубки после первичного схватывания бетона или его полного высыхания.

С помощью съемной опалубки можно сформировать самые разнообразные формы для заливки бетона. Таким образом, можно не только возводить фундаменты, но и формировать каркасы многоэтажных зданий, монолитные стены, лестничные пролеты, элементы отделки и декора интерьера и экстерьера, все, что может быть сделано из бетона, даже мебель.

Из чего изготавливается съемная опалубка?

В качестве материалов для формирования съемной опалубки могут быть использованы:

1. Деревянный массив;
2. Фанера;
3. Стальные листы;
4. Алюминиевые листы и формы;
5. Различные комбинированные вариации.

Также часто используется покрытие из поливинилхлорида, который облегчает процесс разборки многооборотной опалубки.

Металлические варианты опалубки используются в основном для возведения сложных конструкций и при массивном строительстве, когда для возведения монолитных сооружений используется так называемая монолитная опалубка. Она представляет собой готовые конструктивные решения из огромных щитов и системы для их расположения и удержания.

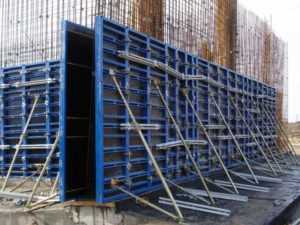

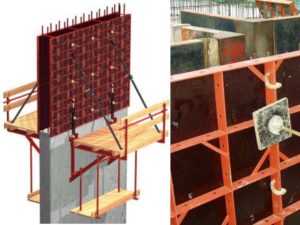

Пример металлического решения, которое для упрощения строительства обычно берут в аренду

Для строительства опалубки фундамента своими руками лучше подойдут такие материалы, как деревянные доски или фанера, а также брусья. Для облегчения процесса монтирования можно использовать стандартизированные металлические каркасы для деревянных досок.

Использование фанеры в качестве материала для съемной опалубки допустимо только в случаях, когда бетонная конструкция невелика по габаритам или представляет собой тонкую стенку или перегородку. В плане формирования опалубка из фанеры походит на вариант использования деревянных досок.

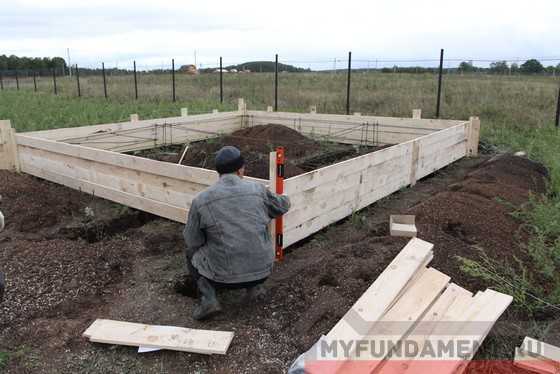

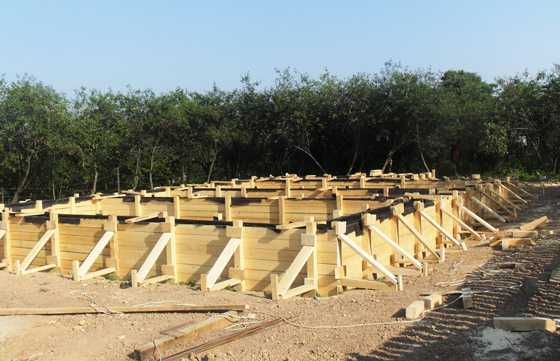

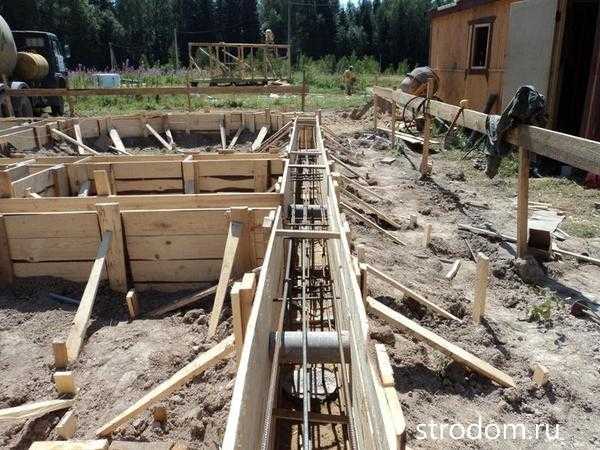

Самодельный съемный каркас на примере фундамента

Базовые требования к съемному решению

Из какого бы материала не формировалась опалубка, есть ряд основных требований к ее формированию:

• Каркас должен быть жестким и прочно фиксироваться на своей позиции;
• Элементы конструкции должны быть максимально точно подогнанными друг к другу с минимальными зазорами;
• Опалубка по всей своей высоте должна выдерживать огромное давление, оказываемое еще жидким бетоном;
• Съемная опалубка должна по возможности обладать слабой адгезией с бетоном;
• Если опалубка будет использоваться несколько раз, то ее конструктивные части не должны деформироваться от нагрузок.

Изготовление деревянных элементов своими руками

Деревянные доски выбираются толщиной от 25 до 50 мм. Ширина особой роли не играет, однако чем шире доска, тем больше вероятность появления в ней трещин. Так что лучше всего подбирать доску шириной в пределах 200-300 мм. Доски сбиваются в щиты необходимой для заливки бетона высоты. Для этого используются брусья, к которым прибиваются доски. При этом брусья должны быть с внешней стороны опалубки, а гвозди вбиваются в доски так, чтобы их шляпки были изнутри опалубки. Доски должны быть подогнаны максимально плотно торцами. Если имеются щели от 1 до 5 мм, то их необходимо затрамбовать паклей. Если щели большего размера, то вбиваются рейки необходимого размера.

Внимание: Если щели в опалубке оставить, через них будет уходить из бетона цементное молоко, что пагубно скажется на прочности результата.

Инструкция по возведению опалубки

Итак, рассмотрим пример изготовления конструкции в самом популярном своем виде: опалубка для ленточного фундамента. Основываясь на принципах его построения можно соорудить опалубку для большинства других целей.

• Подготавливается поверхность. Подразумевается, что траншеи под фундамент уже готовы и выполнены в строгом соответствии к нормам. Следует учитывать, что результирующий вес бетонной конструкции будет велик, и его необходимо распределить равномерно по поверхности. Для этого используется песчаная подушка. Песок засыпают слоем 150 мм и плотно утрамбовывают, смачивая обильно водой. Для того чтобы легче было вымерять расположение стенок опалубки и заливать бетон следует предварительно обеспечить прочность основы. Для этого либо засыпают песчано-цементный раствор по дну траншеи или заливают небольшой слой бетона. Уровень основы выверяют с помощью водяного уровня.

Важно:

Если формируется опалубка для лестницы, то предварительно на месте ее установки должен быть сформирован фундамент, прочно связанный с основным фундаментом здания.

 Если формируется опалубка перекрытий, то формируется основа из щитов, которые поддерживаются специальными телескопическими стойками. Вся площадь основы укрепляется не брусьями, а деревянными балками или двутаврами.

• На ровной и прочной основе можно начинать монтаж опалубки. Изначально с помощью колышков и веревки или лески очерчивается периметр элементов опалубки строго в соответствии с требованиями проекта строительства.
• По периметру будущего фундамента со всех сторон вбиваются глубоко в землю колышки и брусья. Стороны, обращенные к фундаменту должны отстоять от линии разметки на расстоянии, равном толщине щитов опалубки. Колышки будут удерживать низ щитов, а брусья будут основой для установки подпорок. Деревянные щиты прикладываются к колышкам и брусьям и закрепляются к последним гвоздями или катанкой. Внутренняя сторона щитов должна в строгом соответствии повторять внешнюю форму будущего фундамента.

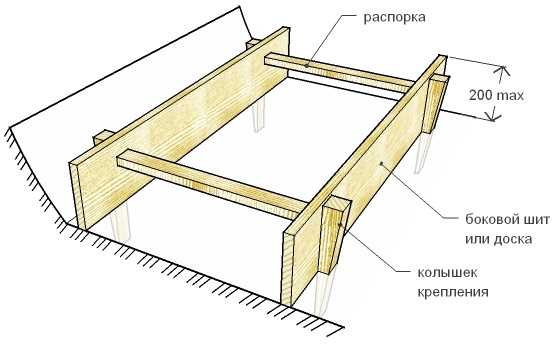

Схема простой деревянной опалубки

Совет: Только в случае если впоследствии предполагается выполнять шлифование по бетону, делается отступ края опалубки от разметки на 10-15 мм.

Позицию верхней части опорных брусьев необходимо дополнительно укрепить с помощью подпорок. Для этого используется доска в полтора раза длиннее высоты фундамента. Одним краем она упирается в верхушку опорного бруса, а вторым – в землю. Желательно также укрепить упор в землю с помощью вбитого колышка.

• Если толщина фундамента слишком большая и нет уверенности, что подпорки выдержат давление (особенно если на это имеется указание в проекте), производится связка опалубки с помощью дополнительных перемычек. Их можно изготовить из проволоки катанки, которой связывают противоположные щиты.

Собственно опалубка выполнена. Есть еще пара моментов, которые следует учесть или выполнить при необходимости.

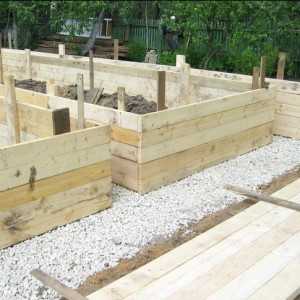

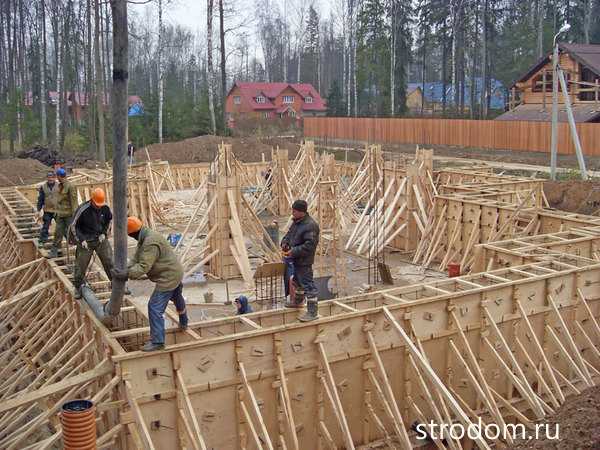

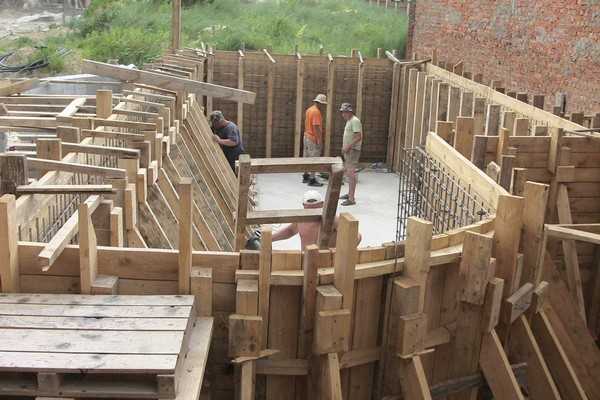

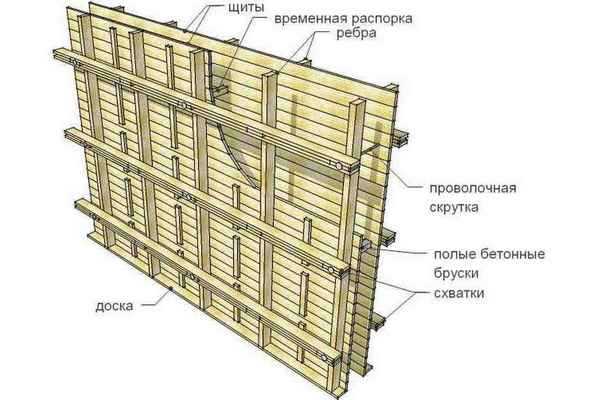

Пример деревянной опалубки стены

Важные моменты:

1. Если высота опалубки больше 1,5 метров или формируется основа для колонны, то в нижней ее части необходимо сформировать специальное окно для удаления производственного мусора, который мог попасть в опалубки при ее возведении.
2. Если необходимо оставить технологические отверстия и проходы в фундаменте, то заготовки и корпуса для них необходимо установить еще на моменте формирования опалубки и армирования. Патрубки на месте, которых будут оставаться отверстия, заполняются песком. Это не даст бетону попасть вовнутрь заготовок и не позволит им деформироваться под весом бетона.
3. Гидроизоляционный слой формируется на последнем этапе установки опалубки и перед армированием.
4. Если опалубка легко разборная и предполагается ее повторное использование то внутреннюю поверхность элементов можно вскрыть маслянистыми веществами, которые сведут к минимуму адгезию с бетоном. После затвердевания бетона опалубка значительно легче отделиться от него.

Несъемная опалубка

Из ее названия становиться ясно основное отличие. Несъемные опалубки после заливки бетона и его затвердевания не снимаются и остаются неотъемлемой частью конструкции. В качестве материала для такого решения используют различные теплоизоляционные материалы, достаточно прочные для того, чтобы выдержать давление бетона в момент заливки и с низкой теплопроводностью, чем дополняют монолитную бетонную конструкцию, которая достаточно легко пропускает тепло и холод. В итоге получается стена с несколькими слоями, в которых бетон отвечает за надежность и прочность конструкции, а теплоизоляционный материал удерживает тепло и не допускает проникновения холода вовнутрь конструкции. Также такой способ обеспечивает более надежную защиту бетона от влияния внешних факторов, таких как влага.

Кроме этого могут применяться различные готовые панели из облицовочного материала, которые формируют опалубку для стен. Они также остаются частью конструкции и обеспечивают надлежащий внешний вид результата.

Для формирования несъемной опалубки своими руками в частном строительстве интерес представляет именно вариант использования блоков из теплоизоляционных материалов.

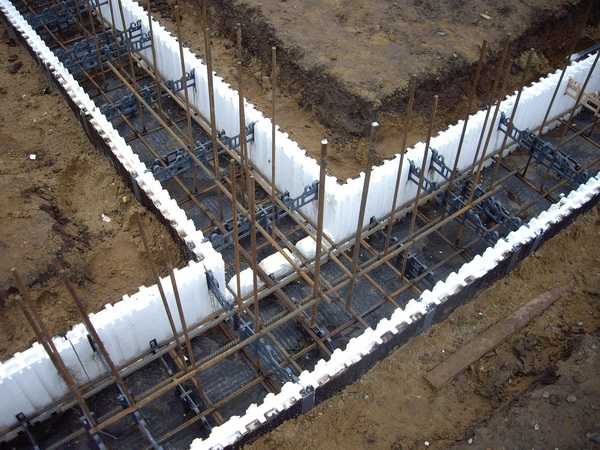

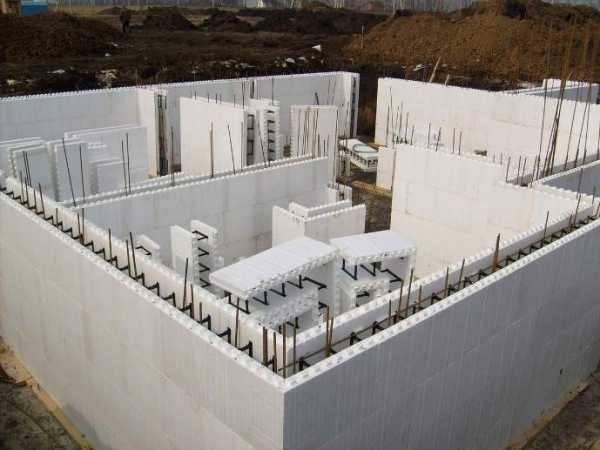

Пример несъемной опалубки

Из чего формируют несъемную опалубку?

В качестве материала для несъемной опалубки используются готовые блоки из пенополистирола или арболита.

Арболит – это материал, изготавливаемый путем смешивания деревянной щепы с цементным раствором и формирование их него специальных полых блоков.

Важно понимать: Пенополистирол – великолепный материал для утепления, однако он все же выделяет вредные вещества в процессе эксплуатации. Тем самым налагается ограничение, согласно которому не следует возводить опалубку из пенополистирола для жилых помещений. С этой задачей лучше справятся блоки из арболита.

Формирование несъемной конструкции

Процесс формирования стен и опалубки для заливки бетона с использованием несъемных конструкций достаточно прост. Для этого укладываются блоки пенополистирола или арболита в виде требуемой стены. Блоки соединяются друг с другом с помощью специальных замков, предусмотренных на них. Во многом процесс схож с сухой укладкой кирпичной стены, только без необходимой перевязки, то есть блоки размещаются ровными рядами один над другим.

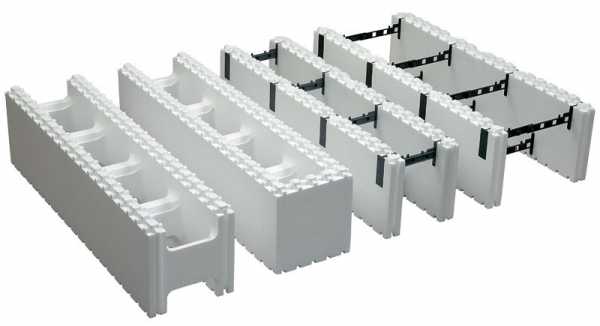

Современные блоки для несъемной опалубки

Для качественной заливки и утрамбовки бетона блоки укладываются по несколько рядов, армируются и заливаются бетоном, который уплотняется и утрамбовывается. После этого приступают к укладке следующих нескольких рядов, и так далее.

В специальные пазы и непосредственно в пустоты блоков вставляется арматура, которая придаст всей конструкции дополнительной жесткости и предотвратит разрушение и растрескивание бетона. После этого останется лишь залить бетон.

Несъемная опалубка применяется для возведения стен для зданий с малой этажностью или для формирования стен в составе каркасных сооружений. В качестве материала для фундамента такой вариант подойдет лишь при малых результирующих нагрузках.

Видео: несъемная опалубка в “Дачном ответе”

что еще почитать:

vopros-remont.ru

Как выполнить опалубку стен своими руками? Пошаговая инструкция

Опалубка стен, выполненная своими руками (без привлечения мастеров), позволит на порядок  сократить расходы. А если сделать ее из подручных материалов, которые лежат и пылятся у вас или у соседей в сарае или подвале, то цена вообще окажется «бросовой».

Конструкция и виды

Видео про монтаж стеновой опалубки

Необходима для строительства вертикальных плит из бетонного раствора. Ее можно сделать из металла, дерева или другого твердого материала, не изменяющего форму при расширении застывающего  бетона.

Совет: Не допускайте деформации несущих плоскостей или опор конструкции, являющихся базой будущего дома, это может привести к непоправимому исходу.

Для работ можно вызвать соответствующих специалистов, которые привезут все необходимое и соберут каркас для заливки его бетоном. Но они порой выдвигают неадекватные цены, которые осилит не всякий. Если вы самостоятельно купите все  комплектующие:

• платить придется меньше;
• выбор материалов неограничен;
• после применения можно использовать материалы несколько раз;
• применить их по другому назначению.

Виды опалубки

По методу изготовления они бывают:

1. Простые – дешевые, применяемые везде
2. Специальные – с обогревателем, применяемые, в основном, в районах с низкой температурой (Крайний Север, Сибирь).

По способу монтажа делятся на:

1. Съемную — может быть стационарной и передвигаемой.
2. Несъемную.

Изготавливают оба вида из следующих материалов:

• дерево – применяется повсеместно;
• металл – применяют при крупномасштабном строительстве;
• фанера – необходима для каркаса из полос или уголков;
• пластмасса (пенопласт) – применяется редко, в основном для несъемной конструкции.

Все это можно приобрести на «барахолке», ярмарке или в магазине, а монтаж опалубки стен можно провести самостоятельно. Для вас подойдут оба варианта, выполненные из дерева или фанеры так как:

• доски, фанеру и брусья достать довольно легко;
• цена на них невысока;
• монтаж проводится быстро с помощью молотка, гвоздей и лопаты.

Съемные формы (стационарные и передвигаемые)

Видео про то, как собрать стеновую опалубку

Такие формы изготавливаются из дерева, металла или фанеры. В основном, при строительстве применяют стационарную конструкцию. Но если у вас нет финансов на покупку материала в достаточном количестве, или есть много времени, можно выполнить передвигаемый вариант.

Каркас из дерева

Дерево является легким и наиболее дешевым способом изготовления съемной формы для бетона. Ведь, стеновая опалубка из досок выполняется так:

• с помощью брусков и гвоздей доски сбивают в щиты определенных размеров;
• щиты соединяют друг с другом, образуя форму будущего строения.

Стационарная форма представляет собой два ряда щитов с пространством для заливки бетона между ними. Например, квадрат в квадрате, прямоугольник в прямоугольнике для домов или овал в овале для бассейнов.

Щиты можно спокойно снять и применить в другом месте. Но для этого подойдут не все породы дерева. При изготовлении раствора применяется вода, которая меняет форму досок. Они могут покоробиться, согнуться, разбухнуть и их не используешь второй раз.

Необходимо выбирать влагоустойчивые породы с влажностью 25% и не более. Например, лиственница, ольха, ель, кедр. Хотя эти породы стоят дорого — не стоит скупиться, ведь вам нужны ровные прочные стены, которые должны простоять не один десяток лет.

Каркас из металла

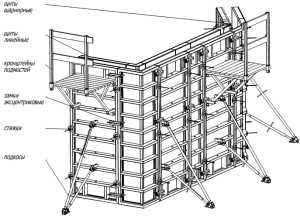

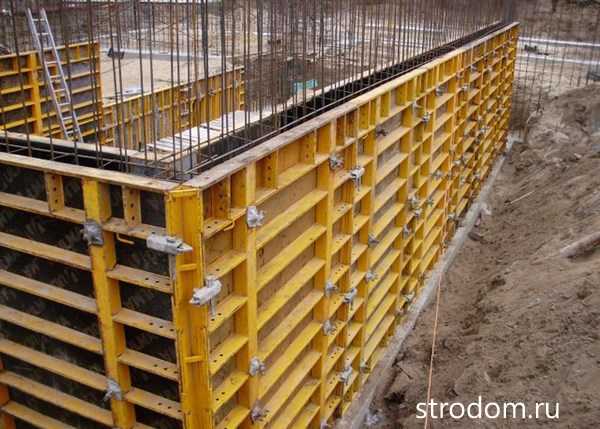

Металлическая  опалубка собирается из двух рядов листов металла, которые склепываются или свариваются. Получаемые сплошные металлические формы скрепляются отрезками труб, через которые пропущены болты. И хотя эти конструкции не подвержены изменению, такая опалубка для стен своими руками совершенно не подходит.

Цена ее на порядок или два больше, чем стоимость деревянной формы. Из-за этого они применяют при строительстве огромных объектов, в которые вкладываются финансы с расчетом их быстрой окупаемости (стадионы, торговые центры, залы). Но металлические формы можно применить в передвигаемом варианте, о котором будет рассказано ниже.

Каркасы с применением фанеры

Все знают, что фанера довольно дешевый, но гибкий материал и построить форму только с помощью этого материала просто невозможно, даже если брать лист в 10 мм толщиной. Но если ограничить или отрезать часть листа, то радиус изгиба можно довести почти до нуля.

Для ограничения изгиба существуют конструкции двух типов:

1. Внешнего. Каркас коробчатого типа из арматуры, обшивается с внешней стороны фанерой. Недостаток метода – большое количество точек закрепления листов фанеры, необходимых, чтобы бетон не вспучился в том или ином месте.

Внутреннего. В каркас, выполненный из арматуры или угольников, вставляются листы фанеры. Этот метод предпочтительнее, ведь листы можно крепить лишь по углам. Но заметный выигрыш во времени крепления имеет серьезный недостаток – необходимо закупать угольники.

Каркас из пластмассы

Разработанные сравнительно недавно стационарные каркасы из пластмассы, явились прорывом в строительном деле.  И хотя  с их помощью нельзя построить стену толщиной более 40 см, для постройки собственного дома они подойдут прекрасно. В магазинах их достать очень трудно.

Если сравнить ее с традиционными видами (металл, дерево), то   пластмассовая:

• почти на порядок легче — вес не более 11 кг, и поэтому переноска или перевозка на тачке не составляет трудностей;
• быстро и легко монтируется – фиксируется поворотом специальных рукоятей на угол 90^о и также легко снимается;
• удобна в применении – после демонтажа легко отмывается;
• очень экономична –  применяется более 70 раз, и долгое время сохраняет первоначальную форму;
• при складировании возможно хранение во влажной среде;
• имеет модульный тип исполнения, что позволяет не разрезать панели для подгонки по размерам, так как элементы разнятся по длине. Это помогает варьированием панелей достичь необходимых габаритов будущей стены.

Установка  и облегчена благодаря специальным технологическим углублениям,  отверстиям и бортам. Предусмотрены выемки для установки распорок стандартного типа, бывающих в продаже. Такие распорки используются и для каркасов традиционного типа.

Каркасы передвижные

Монтаж   можно выполнить и с меньшим количеством материала. Это имеет место, когда у вас:

1. Много времени на постройку.
2. Недостаток финансов.

Передвигаемый  вариант представляет форму части стены и состоит из:

• продольных щитов с ребрами жесткости для усиления;
• поперечных щитов;
• распорок;
• отрезков труб;
• болтов с гайками.

Закупают материал, необходимый для изготовления формы части стены и начинают работы:

Шаг 1Устанавливают опалубку.

Устанавливают передвигаемую опалубку на угол фундамента, или уже сделанного куска.

Шаг 2Заглушаем.

Заглушают ее поперечными щитами.

Шаг 3Заливаем.

Заливают раствор.

Шаг 4Ждем

Ждут полного затвердевания.

Шаг 5Разбираем.

Разбирают конструкцию.

Шаг 6Передвигаем и собираем

Передвигают и собирают на новом месте, закрепляя на последние отверстия в уже сформировавшемся куске стены.

Затем повторяют процесс.

Совет: Чтобы процесс создания стены шел быстрее, имеет смысл сделать 4 такие конструкции, тогда можно сразу строить все стены.

Несъемные формы

Такие формы применяются, в основном для изготовления уже утепленных стен. Они выполняются из пластмасс, керамзитобетона и других материалов, которые при застывании бетона надежно «схватываются» с ним.

Соединять такие формы легко, ведь многие варианты блоков похожи на фигурки из конструктора «Лего» для детей. Некоторые строители даже называют эти блоки «игрушками для взрослых».

Применяя несъемную строительную форму, знайте — она останется навсегда на затвердевшем бетоне. При ее строительстве обычно используются  теплоизоляционные блоки и материалы, служащие не только формирующим элементом, определяющим формы  конструкции, но и для удержания тепла.

Главное направление этого вида — возведение стен. Фрагмент несъемной конструкции является полым блоком с выемками и  пазами с одной стороны и специальных ребер или наростов с другой для обеспечения замкового соединения с ближайшими блоками.

Как сделать опалубку для стен

Съемные, используемые много раз формы, очень выгодны компаниям, занимающимся малоэтажным строительством. Поэтому их так немного в спец. магазинах. Любая из них является своеобразным конструктором, ведь при монтаже используют болты, трубки, гайки, шайбы. Надо – собрал. Закончил дело – разобрал и спрятал.

Но человеку, в первый раз столкнувшемуся с неизвестной ему доселе проблемой, очень трудно сообразить:

• какую   выбрать — съемную или несъемную;
• какой купить материал — новый или БУ, ведь он дешевле;
• как производить монтаж.

Для сборки самого простого вида съемной формы необходимо применять 2,5-5,0 сантиметровые доски (по толщине), длины которых одинаковы. Поэтапное изготовление и монтаж  производится так:

1. Измеряется длина  (по периметру) и рассчитывается количество материала. Например, если вы: достали доски длиной 5 м и шириной 30 см, а строите дом со следующими данными:

• общая площадь — 10Х10 м² (сторона – 10 м),
• высота стены – 3 м, ширина 0,25 м.

Тогда:

общая длина внешних щитов (по периметру) –  Р1= 10*4= 40 метров;

общая длина внутренних щитов – Р2=(10-(0,25+0,25))*4 = 9,5*4 = 38 метров;

количество досок на всю длину щитов –  (Р1+Р2)/5 =78/5 =  примерно 16,

учитывая обрезку досок по углам, берем 20 штук на всю длину щитов;

количество досок нужное на высоту щитов – 3/0,3 = 10.

Общее количество досок необходимое для постройки дома равно:

20*10 = 200 штук.

Трехметровых брусьев (по высоте вашей стены) понадобится 78- 80 штук. Они прибиваются через каждый метр. Учтите, что угловые брусья должны быть длиннее – они вбиваются в землю или вставляются в отверстия фундамента, которые необходимо пробить. Желательно, где-то посредине общей длины также предусмотреть и вбить длинные брусья.

Кроме этого понадобятся брусья для соединения смежных щитов друг с другом, доски для подпорок и куски брусьев для скрепления внешних и внутренних щитов.

2. Сбиваются щиты. Доски укладывают на подходящую ровную поверхность и сбивают рейками или брусьями. Длина щита зависит от длины досок, а высота должна равняться высоте будущей стены или быть несколько выше нее.

Учтите, что гвозди следует вбивать в доски, а не в брусья (сшивные планки), то есть шляпки должны быть с плоской стороны щита.

3. Далее необходимо сбить щиты друг с другом соединительными брусьями.

4. По углам будущих стен (с внешней и внутренней стороны):

• вбиваем брусья угловые в землю, если  делаем стену на ширину фундамента;
• если же стена намного меньше ширины фундамента, то пробиваем в нем углубления и вбиваем брусья в них. Можно при заливке предусмотрительно вставить по углам отрезки труб и при выполнении опалубки вставить брусья в них.
• брусья каждого угла надо выверить отвесом и сбить между собой обрезками досок для жесткости

5. Выполняем монтаж сразу двух рядов:

• сначала прибивают внутренние щиты;
• затем, выверяя щиты по отвесу, устанавливают упоры и подпорки. Основным упором служит кол, забитый в землю;

• далее устанавливают внешние щиты и соединяют верхние доски и свободную сторону обоих щитов распорками из отрезков брусьев;
• устанавливают подпорки и упоры внешнего щита.

6. Вливаем в полученную конструкцию бетон.

«Опалубщикам» на заметку

1. Перед монтажом необходимо все точно и скрупулезно измерить. Не забывайте, что для последнего этажа дома толщина стены должна быть не менее 10 см. А для каждого нижнего, желательно на 3-5 см больше предыдущего верхнего.
2. Для получения ровных стен используйте новые материалы. Например, если вы используете старые, ровные на вид, доски — есть опасность их изгиба при заливке бетона из-за разбухания, так как этот материал уже не раз подвергался такой «мокрой» операции.
3. Цоколь многих домов расположен на высоте 5 см и более. Чтобы выдержать это расстояние примените доску соответствующей толщины.
4. При креплении деревянных элементов опалубки применяйте шурупы или  гвозди. Постарайтесь вбивать их так, чтобы шляпки крепежа оказались с внутренней стороны конструкции.
5. Для усиления противостояния опалубки действию заливаемого, а затем и твердеющего бетона необходимо поставить распорки — наклонные доски,  упирающиеся одним концом в щиты опалубки, а другим в землю. Угол должен составлять 30-45^о. Без распорок вся работа может пойти насмарку.
6. Перед заливкой бетона убедитесь, чтобы все верхние кромки были параллельны. Для этого поставьте брус на края противоположных  опалубок и проверьте горизонталь уровнем.
7. Не забывайте применять пластификаторы (присадки) для бетона и вибраторы. Они намного поднимают плотность готовой стены.

Применяя опалубку из материалов, описанных выше, возможно строить дома разной конфигурации, переставляя (если это необходимо) ее элементы с этажа на этаж. Главное не только прочность и надежность опалубки, но и простота ее конструкции и возможность быстрого монтажа-демонтажа всех комплектующих деталей.

refite.ru

Опалубка для стен своими руками: несъемная, скользящая (переставная), разборная

Опалубка используется для возведения вертикальных стеновых перекрытий из бетона. Она изготавливается из дерева, металла и других твердых материалов, не изменяющих форму при застывании строительной смеси. Работа проводится специалистами или своими руками в целях экономии.

Разновидности конструкций для стен

Опалубка подразделяется на несколько видов, в зависимости от метода изготовления:

• простые – используются повсеместно, отличаются дешевизной;
• специальные – со встроенным обогревателем, используются в регионах с низкими температурными показателями.

По способу установки:

• съемные – после заливки и застывания бетона демонтируются, используются повторно или разбираются на элементы, применяемые в строительстве для различных целей;
• несъемные – не демонтируются, становятся частью строения.

По материалу:

• дерево – обрезная доска доступна по цене, имеет высокое качество, легкая в установке;
• фанера – снижают вероятность утечки бетона, создают плотную конструкцию, но дороже по стоимости;
• металл – для изготовления опалубки используется редко ввиду высокой стоимости, чаще из материала делают укрепления и опоры для конструкции;
• фибролитные и цементно-стружечные – отличаются высокой прочностью, но используются редко;
• пенополистирол – из материала изготавливается несъемная опалубка, выполняющая роль утеплителя.

Переставная конструкция своими руками

Для строительства монолитных стен используется скользящая (переставная) опалубка. Она представляет собой тяжелую конструкцию, заливаемую бетоном. Она перемещается по строительной площадке благодаря установленным домкратам. Скользящая опалубка не препятствует созданию оконных и дверных проемов. Преимуществом работы с переставной конструкцией является уменьшение финансовых и физических затрат, сроков строительства. Она улучшает показатели строения в техническом плане, повышает звукоизоляцию и теплоизоляцию.

Для самостоятельного изготовления потребуются материалы:

• щиты одинакового размера;
• балки;
• домкратные стержни;
• рамы.

Для возведения строений необычной архитектурной формы используются криволинейные щиты. Строительство обычного здания проводится с опалубкой плоской конфигурации.

Для изготовления конструкции применяются металлические листы и деревянные балки.

Арматурная часть надежно фиксируется к фундаменту с верхней стороны сварочным аппаратом. При передвижении конструкции производится наращивание стержня в высоту.

Домкраты устанавливаются на рамную часть конструкции. С их помощью производится подъем опалубки. В качестве направляющих выступают стержни.

Для повышения устойчивости и надежности сооружения грузоподъемность домкратов должна быть более 10 т.

Верхняя часть конструкции снабжается настилом. Он располагается на раме и верхней балке. Необходим для обустройства рабочего места, используемого для укладки инструментов.

Скользящая опалубка фиксируется на любых участках стен гайками и деревянными распорками. По мере необходимости, конструкция переставляется для дальнейшей заливки бетона.

Изготовление несъемной конструкции своими руками

Несъемная опалубка своими руками изготавливается из пенополистирола, служащего в качестве слоя теплоизоляции. К преимуществам конструкции относится:

• повышение надежности и увеличения срока службы здания;
• по окончании строительства несъемная конструкция играет роль дополнительной теплоизоляции и звукоизоляции;
• увеличение полезной площади за счет уменьшения толщины стен;
• укладка опалубки из пенопласта не требует участия тяжелой спецтехники, эксплуатация которой подразумевает дополнительные затраты;
• уменьшаются затраты на отопление;
• несъемная опалубка снижает расходы на отделку стен;
• сочетание бетона и полистирола увеличивает срок службы дома до 100 лет.

Своими руками монтаж конструкции для укладки стен не вызывает трудностей человеку, не имеющему строительного образования. Несъемная конструкция монтируется в несколько этапов.

1. Фундамент, арматура и гидроизоляционный материал устанавливается в соответствии с проектом сооружения.
2. Первый слой укладывается особо аккуратно путем нанизывания блоков пенопласта на вертикальную арматуру и скрепления их пазами или иными устройства. Перед работой с материалом требуется внимательно изучить инструкцию производителя.
3. Формируются внутренние перегородки и дверные проемы при закладке первого уровня. Следующий уровень укладывается по типу кирпичной кладки. Блоки сдвигаются в строну относительно нижних элементов. Боковые стороны опалубки проверяются строительным уровнем на вертикальность. Третий и следующие уровни выкладываются по аналогии с первым, чтобы швы находились в единой вертикальной плоскости.
4. При укладке блоков выполняется монтаж инженерных коммуникаций. Для проводов в пенопласте производителем предусматриваются пазы.
5. Заливается бетон вручную и утрамбовывается подручными средствами. Быстрее работа проводится с использованием глубинного вибратора.

Конструкция для стен выкладывается своими руками до необходимой высоты. Для повышения прочности заливать верхний слой блоков нужно наполовину.

Монтаж съемной опалубки для стен своими руками

Съемная конструкция относится к самым простым в изготовлении своими руками видам опалубки. Скользящая и несъемная требуют определенных знаний и навыков, а укладка стен превращается в испытание. Опалубка деревянная, подлежащая демонтажу после завершения строительства, изготавливается своими руками следующим образом:

1. Доски сбиваются брусьями или рейками для создания щитов. Гвозди вбиваются в доски, а не в брусья. Работать удобнее на ровной поверхности.
2. Щиты сбиваются брусьями.
3. Конструкция прибивается к фундаменту или устанавливается на землю, проверяется прочность.
4. Устанавливаются подпорки.
5. Вливается бетон слоями.
6. После застывания бетона конструкция демонтируется.

Для изготовления стен подходят подручные средства: ненужные доски, рейки и так далее.

Советы по монтажу

1. Перед началом монтажа все скрупулезно измеряется. Ошибки в составлении плана чреваты разрушением конструкции.
2. Использование старых досок в целях экономии создает риск изгиба при заливании бетона. Старые деревянные элементы быстро разбухают.
3. Деревянные элементы конструкции крепятся гвоздями или шурупами. Они вбиваются изнутри, чтобы шляпка оказалась с внутренней стороны досок.
4. Если цоколь дома расположен на высоте более 5 см, потребуется применить доску подходящей толщины.
5. Перед заливкой бетонного раствора проверить параллельность верхних кромок. Для этого поставить брусья на края противоположных кромок и проверить строительным уровнем горизонталь.
6. При заливке бетона обязательно использовать глубинный вибратор или делать утрамбовку для повышения прочности.

Изготовить самостоятельно опалубку для возведения стен не составляет труда при наличии инструментов и навыков по работе со строительными материалами. Для получения более надежной и качественной конструкции рекомендуется воспользоваться помощью профессионалов или приобрести готовое изделие в специализированном магазине.

Прочитайте еще:

Существует несколько видов опалубок с разной технологией изготовления. Установка конструкции осуществляется с целью придания формы фундамента из …

Скользящая опалубка – это передвижная строительная конструкция, необходимая для формирования монолитных строений из бетона. Она позволяет возводить …

При строительстве многих домов и сооружений для их оснований часто выбираются сравнительно недорогие и эффективные ленточные фундаменты, устройство …

myfundament.ru

Опалубка для стен — как сделать своими руками?

Применение заводской опалубки для стен чаще всего невыгодно. Ведь ее цена достаточно высока, поэтому покупать ее для постройки одного здания, даже немаленькой виллы, не имеет смысла.

Конечно, можно взять ее напрокат, но в этом случае должны быть обеспечены максимально высокие темпы ведения работ, что тоже не всегда возможно. Поэтому частному застройщику остается только один вариант — опалубка для стен своими руками, несмотря на то, что монтаж ее может занять больше времени, чем установка заводских конструкций.

_{Заводская опалубка для стен}

Расчет опалубки

При возведении любой строительной конструкции:

• в обязательном порядке должен быть выполнен расчет на ее несущую способность,
• определено необходимое количество материалов,
• выбрана лучшая технологическая схема устройства.

Только при грамотно составленном проекте можно рассчитать монтаж с наименьшими затратами, при этом конструкция будет надежной и обеспечит дальнейшую безопасность.

Расчет опалубки стен осуществляется на основании данных о конструкции.

_{Несьемная опалубка}

От площади возводимых конструкций будет зависеть потребность в материале для изготовления щитов, крепежных элементов.

Толщина возводимых стен, а, следовательно, объем бетона, будет влиять на количество опорных стоек, необходимых для того, чтобы предотвратить деформацию опалубки и самой стены.

Виды опалубки

Самостоятельно можно изготовить опалубку из различных материалов, чаще всего для этого применяют:

• Дерево, обрезная доска является самым популярным материалом, который обеспечивает хорошее качество опалубки, наиболее доступен по цене.
• Фанера, OSB и другие подобные листовые материалы  стоят значительно дороже, но обеспечивают сокращение расхода бетона на утечки.
• Применение ламинированных материалов такого класса наиболее целесообразно, если планируется съемная самодельная опалубка для стен.
• Металл применяется реже в связи со своей значительной стоимостью, в основном, используются трубы для стоек, на которые крепятся щиты опалубки, а также элементы для дополнительного усиления всей конструкции.
• Цементно-стружечные и фибролитовые плиты также применяются не очень часто, но такая практика существует.
• Пенополистирол применяется для изготовления несъемной опалубки, которая будет играть роль утеплителя.

_{Опалубка своими руками}

Всю опалубку можно разделить на съемную и несъемную, однако, это деление весьма условно. Практически все виды конструкций подвергаются демонтажу, для этого необходимо обработать поверхность щитов специальной смазкой или оббить, например, полиэтиленом.

Общие правила монтажа опалубки

Сборка опалубки на объекте может осуществляться несколькими способами:

• Монтаж ранее подготовленных щитов — наиболее удобный вариант того, как сделать опалубку для стен, который еще и сокращает время строительства, ведь щиты готовятся еще во время выполнения земляных работ.
• Монтаж элементов непосредственно на месте применяется несколько реже. В основном, это касается заводских блоков из пенополистирола, которые сейчас пользуются постоянным спросом.

_{Монтаж опалубки из фанеры}

При монтаже опалубки любым способом следует соблюдать общие основные правила.

• Опалубка должна выставляться по уровню и в вертикальной, и в горизонтальной плоскости, по горизонтали особенно тщательно следует выставлять верхний ее ряд. Правильность проверяется отвесом и обыкновенным строительным уровнем.
• Все элементы должны быть надежно скреплены между собой, для этого применяют специальные металлические стяжки, проволоку и другие материалы.
• При сборке щитов из листовых материалов и дерева крепление элементов к поперечным стойкам должно осуществляться со щитовой стороны, это позволит сделать конструкцию  более крепкой и упростит монтаж.
• Для предотвращения деформации и разрушения установка опалубки стен должна осуществляться с применением опорных откосных стоек. Для упрощения демонтажа и сохранения поверхности стены опалубка должна обрабатываться специальной смазкой.

_{Дл опалубки стен часто используется ламинированная фанера}

Изготовление  и монтаж опалубки из дерева и листовых материалов

Весь процесс можно разделить на несколько этапов.

• Подготовленный материал разрезаем по требуемым размерам.
• Если применяется доска, то она должна быть обрезной.
• Щиты можно монтировать на каркас из металла или при помощи обыкновенных поперечных стоек (при небольшой высоте щита). При наличии каркаса значительно упрощается крепление щитов между собой в одном ряду, но это утяжеляет конструкцию  и делает ее более дорогой. Элементы крепятся при помощи саморезов или гвоздей с внутренней стороны или вставляются в каркас.
• Устанавливаем щиты на место, производим отсыпку грунтом нижней части — это обеспечит устойчивость и предотвратит утечку бетона. Все параллельные щиты должны быть стянуты между собой специальными шпильками или проволокой.
• Осуществляя монтаж опалубки стен, не забываете соединить верхние ряды перемычками. Проверяйте правильность установки каждого элемента при монтаже, кроме того, необходимо контролировать расположение опалубки относительно осей зданий, правильность углов.
• В завершение производим усиление каркаса распорными откосными стойками. Монтируя опалубку, установите гильзы из труб для будущего ввода коммуникаций, диаметр гильз должен быть больше.

_{Монтаж стены}

Монтаж опалубки из пенополистирола

Современная несъемная опалубка из этого материала отличается:

• надежностью,
• простотой сборки,
• обладает отличными теплоизоляционными качествами.

Применение такой опалубки сокращает время монтажа, она представляет собой пустотелые элементы, монтируемые по принципу конструктора. Крепление опалубки стен, ее элементов осуществляется при помощи специальных пазов на каждом блоке. Монтаж стены осуществляется в следующем порядке.

_{Современные опалубочные системы}

Блоки опалубки надеваются на арматуру, выпуски которой были сделаны из фундамента. В специальные пазы закладывается поперечная арматура, которая соединяет параллельные стены опалубки в каждом ряду. Пустоты блоков заполняются бетонной смесью, сделанной с применением мелких фракций наполнителей.

Не забываем контролировать уровень опалубки.

Преимуществом такой технологии является также то, что заливка стен в опалубку может осуществляться параллельно, со сдвигом во времени, обеспечивающим застывание смеси внутри блоков.

Заканчивая дневную работу, следите за тем, чтобы последний ряд был залит наполовину, это обеспечит более надежный стык со следующим слоем бетона.

_{Строительство из несъемной опалубки}

Демонтаж опалубки

Работы по демонтажу опалубки можно начинать уже через несколько дней после того, как сформируется поверхность стены и застынет поверхностный слой бетона. Разборку начинаем с верхних  уровней опалубки.

В первую очередь, откручиваются гайки на шпильках, соединяющих параллельные щиты между собой. После этого удаляем подпорные откосные стойки на нескольких элементах. Убирать их по всей поверхности не стоит, снижается безопасность выполнения работ, может произойти неконтролируемое разрушение конструкции.

После этого расстыковываются замки, соединяющие элементы. Снятие опалубки стен, особенно на высоте, стоит выполнять с предельной осторожностью, во избежание несчастных случаев.

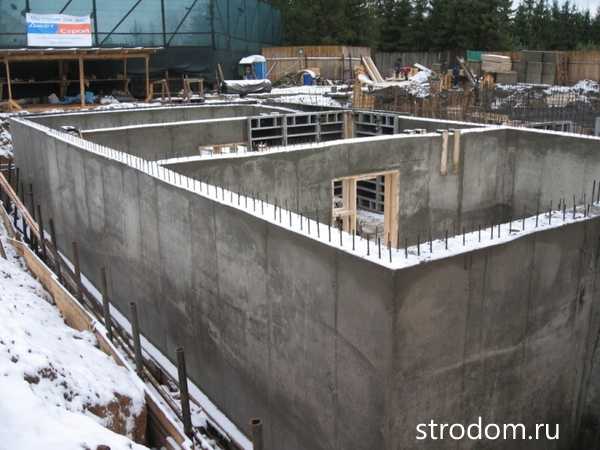

_{Результат применения опалубки для стен}

Если после снятия первого щита вы убедились в том, что бетон достаточно застыл, поверхность стены не нарушается, можно демонтировать всю оставшуюся часть опалубки.

Как видите, особых сложностей при монтаже опалубки самостоятельно не возникает, главное, уделять должное внимание надежности крепления и правильности расположения элементов по плоскостям. Также необходимо контролировать прямолинейность конструкции, которая повлияет на внешний вид стен. Выполнить все это самому вполне можно, имея строительные навыки и опыт ведения работ по строительству.

www.strodom.ru

Несъёмная опалубка своими руками

Строительные технологии, как и цифровые, развиваются крайне стремительно. Основное направление их развития – обеспечение дешевизны и надёжности построек. Например, технология несъёмной опалубки для фундамента ленточного типа позволяет даже при весьма скромном бюджете получать быструю постройку бетонных и железобетонных конструкций, которые отличаются высокими теплоизоляционными показателями.

Нужно заметить, что такой вид монолитного строительства появился довольно давно, более 15 лет назад и в последние годы приобрёл особую популярность. В первую очередь потому что технология вполне доступна и позволяет получать отличную теплоизоляцию. Такие дома строятся в течение нескольких суток. Обычно технология применяется при строительстве небольших коттеджей. Снижение затрат на строительство (при условии использования качественных стройматериалов) составляет до 40–45%!

Технология установки несъёмной опалубки для фундамента ленточного типа: нюансы строительства

Содержание статьи

Установка несъёмной опалубки для фундамента имеет несколько преимуществ, перед традиционными методами строительства и первое из них, это возможность получать крайне «тёплый фундамент», отвечающий действующим пожарным нормам. Благодаря превосходным качествам пенопласта фундамент защищён от плесени и грибков, чрезмерной влаги и гарантированно прослужит даже в весьма тяжёлых климатических условиях свыше 80 лет.

Покупатель должен тщательно следить, за качеством блоков, они имеют высокую плотность (вес одного может составлять более 1,5 кг), идеальную форму, при стыковке не образуют щелей, соединяясь герметично. Никаких подпирающих элементов в таких конструкциях быть не должно, блок должен устанавливаться сам по себе. Внутри он имеет специальные пазы, с помощью которых бетонная смесь сцепляется со стеновыми поверхностями.

Поставщик материалов должен быть проверенным, толщина стенок опалубки должна быть более 15 мм иначе она попросту не выдержит давления бетона и будет раздуваться.

Далее, загрузка бетона в конструкцию должна проходить только вручную, применение бетононасосов недопустимо.

При покупке блоков смотрите на их качество, оно должно быть идеальным, блоки не должны крошиться или отслаиваться. Иначе вам будет крайне сложно очищать бетонную конструкцию от всех этих остатков пенополистирола.

Обычно такая технология применяется для постройки небольших зданий, поэтому заливка бетона вручную не составляет больших трудностей.

Изготовление ленточного фундамента из несъёмных блоков довольно простое по своей технологии: в полость между плитами опалубки заливают бетон, если по проекту нужна повышенная прочность, то вставляется арматура. После заливки бетона и его застывания ничего не снимается, а пенопласт выполняет роль утеплителя.

Обычно заливку бетона производят слоями, обвязка арматуры производиться в самих блоках и не составляет проблем. При выполнении работ над фундаментом следует учитывать точное геометрическое расположение блоков в траншее. Допускается закапывание или обкапывание блоков до выполнения бетонных работ. Часто их укрепляют дополнительными элементами, так как если возникнут какие-либо трудности, будет невозможно установить, есть ли течь бетона или нарушение геометрии фундамента. По итогу пользователь получает тёплый и защищённый фундамент, при сниженных на 30–40% затратах на строительные работы по возведению нулевого уровня.

Технология возведения стен посредством несъёмной опалубки: нюансы строительства

Строительство монолитных домов с помощью несъёмной опалубки имеет много общего с обычным монолитным строительством. Например, фундамент должен иметь выпуски арматуры из бетона, это необходимо для обеспечения монолитности всей конструкции дома.

Далее, как и в любой другой конструкции, нужно позаботиться о гидроизоляции фундамента, иначе влага из грунта по цепочке может проникнуть в стены.

При укладке блоков опалубки стен на фундаменте необходимо размещать таким образом, чтобы вся арматура проходила только сквозь их полости, лишь на третьем ряду блоков можно скорректировать положение в отношении к горизонтальному уровню. По общему принципу процесс установки пенопластовых блоков-форм напоминает кирпичную кладку, здесь тоже существует перевязка элементов между собой.

Для стен вашего монолитного здания с использованием пенопластовой опалубки нужно использовать армированный каркас, состоящий не только из вертикальной, но и горизонтальной арматуры, уложенной в каждом ряде блоков. Заливать бетон можно уже после монтирования трёх рядов блоков. Обычно их так и заливают, через каждые три ряда.

Блоки должны быть плотными и не крошиться, иначе будут нарушения геометрии стен.

Также очень важно качественно соединять сами блоки и связывать их в ряды иначе могут быть просачивания бетона и нарушения геометрии (выдавливания полостей пенопласта наружу).

Из практики применение заливки бетона вручную является приоритетным способом. При правильном выполнении всех работ и качественных блоках выстроить стены можно за один рабочий день.

Как сделать саму несъёмную опалубку своими руками

Несмотря на тот факт, что к несъёмной опалубке из пенопласта предъявляются весьма жёсткие требования, изготовить её вручную можно попытаться и самому. Обычно технология потребует увеличения толщины стены на 10–15 сантиметров. Смысл в том, чтобы поместить в бетонную стену утеплитель (пенопласт или полистирол толщиной 100 миллиметров). В таких конструкциях роль несъёмной опалубки выполняет плоский шифер, а сам утеплитель размещается ближе к наружной части монолитной стены.

Для такой самодельной конструкции понадобится позаботиться заранее об изготовлении объёмного арматурного каркаса, имеющего вертикальные и горизонтальные элементы.

Обычно каркас проще увязать отдельно, и лишь затем поместить в полость опалубки.

В общем, технология строительства такая же: после установки каркаса арматуры и помещения теплоизоляционного материала, происходит заливка бетона. Среди недостатков этой технологии есть весьма существенный — необходимость в армировании с двух сторон, от теплоизолятора и противоположной стенки.

Обычно устанавливать такую опалубку сложно, необходимо делать специальные упоры для соблюдения одинаковых размеров стен, стягивающими элементами выступают обычно металлические шпильки с резьбой, регулирующие толщину стен закручиванием гаек с шайбами.

Кроме того, фасад зданий из такой самодельной несъёмной опалубки не получится оштукатурить декоративными штукатурками, единственным приемлемым вариантом станет использование вентилируемых фасадов, так называемого сайдинга. Однако технология имеет и преимущество, если между бетоном и шифером будет целлофановая прокладка, то опалубку можно будет легко снять. Это главное преимущество перед пенопластовой несъёмной опалубкой, ведь если захочется снять последнюю (пенопласт) с внутренней стороны стен, вам придётся приложить много усилий и времени.

Нужно заметить, что среди всех конструкций зданий, монолитные дома являются самыми прочными и долговечными. Для всех, кто решился строить свой дом, такая технология будет самой приемлемой и доступной.

Где купить блоки несъёмной опалубки

В последние десять лет купить несъёмную опалубку из пенополистирола можно не только у импортных поставщиков, но и у отечественных компаний, занятых выпуском строительных материалов.

При выборе того или иного поставщика лучше убедиться в качестве продукции лично, поэтому закупки через интернет лучше отменить.

Большинство строителей настоятельно рекомендуют если и пользоваться такой технологией, то обязательно проверить качество пенопластовых блоков лично. Они должны быть прочными и плотными (вес одного блока более 1,5 килограмма) иметь точные геометрически размеры, хорошо стыковаться друг с другом.

Если вы увидите, что эти блоки крошатся, из них сыплется пенопластовая крошка, а сами они мягкие и легко деформируются при незначительном усилии брать их категорически запрещено. Если вы купите такие, то вам придётся разбавлять бетон и подпирать опалубку внешних сторон, чтобы она не выпячивалась наружу или вовсе не сломалась.

Покупать блоки следует у официальных дилеров или напрямую у предприятий. Стоит заметить, что транспортировка таких блоков тоже весьма хлопотное дело и если поставщик не предоставляет услуги доставки, то нужно будет позаботиться о грузовике подходящей вместительности.

Видео

Посмотрите видео о том, как сделать несъёмную опалубку.

fastbuildings.ru
