Своими руками вентиляция подвала – Вентиляция погреба своими руками — как сделать правильно

Содержание

Вентиляция подвала частного дома – как обустроить самому? + Видео

Качественная вентиляция подвала частного дома дает возможность использовать эту часть жилого строения в качестве отличного хозяйственного помещения. Лишние квадратные метры не помешают ни одному рачительному хозяину!

Вентиляционные системы для подполов любых жилых строений

Вентиляция подвала в частном доме убирает лишнюю влажность и обеспечивает постоянную циркуляцию воздуха. Благодаря этому на цокольном этаже никогда не появляется плесень и грибок. А значит, его можно использовать для хранения консервированных продуктов, овощей и прочих припасов в течение всей зимы. Также подвал с грамотно сделанной вентиляцией подходит для обустройства небольшого спортивного зала, домашней мастерской или сауны.

Обустройство вентиляционной системы в подвале

Постоянный обмен воздуха между помещениями цокольного этажа и улицей гарантирует сохранность перекрытий и фундамента жилого строения. Эти элементы дома подвергаются воздействию повышенной влажности в первую очередь. А самый простой метод их защиты – организация эффективной вентиляции. Последняя, кроме того, исключает опасность скопления углекислоты в подвалах, в которых монтируется оборудование для отопления дома. Как видим, вентиляция в подполе должна присутствовать в обязательном порядке. Она имеет огромное значение для безаварийной и длительной эксплуатации всей жилой постройки.

Качественная вентиляция в подвале частного дома может быть сооружена более-менее опытным домашним мастером своими руками. Здесь важно лишь правильно определиться с типом подходящей для конкретного случая системы и разобраться с особенностями ее обустройства. Вентиляция цокольного этажа бывает:

Естественной. В данном случае система включает в себя минимум элементов – приточную и вытяжную трубы.
Принудительной. Подобная система обычно состоит из нескольких вытяжных воздушных каналов, соединенных в одну сеть, приточного устройства и специального вентилятора, обеспечивающего вытяжку воздуха из подпола.

Далее мы поговорим, как правильно обустроить вентиляцию указанных типов самостоятельно.

Делаем продухи – недорого, быстро и просто

С минимумом затрат времени и денег вентиляция в подвале частного дома обустраивается на этапе строительства жилого строения. Такая система предполагает организацию отверстий определенных размеров в цоколе. Их называют продухами. Вам нужно грамотно рассчитать площадь таких отверстий, принимая во внимание следующие факторы:

близость расположения грунтовых вод под домом к поверхности и непосредственно вид почвы;
глубину заложения фундамента дома;
температурные перепады в течение года и суток;
объемы осадков в зимний и летний периоды.

Простой вариант — создание продухов

На практике площадь продухов принимается 1/400 по отношению к общей квадратуре цокольного уровня. При этом площадь самих отверстий должна быть не менее 0,5 кв. м., а диаметр – 12,5 см и выше. Эффективность функционирования такой вентиляции будет зависеть от погодных условий на улице, температуры воздуха, направления и силы ветра. В обычном доме со стандартной квадратурой (70–80 кв. м.) и простой планировкой специалисты советуют делать по два вентиляционных отверстия с каждой стороны постройки. Если же ваше частное жилище возводится в низменности либо характеризуется сложной конфигурацией, вентиляцию нужно соорудить помощнее. В этом случае рекомендуется пробивать по два продуха на каждые 4 метра фундамента.

Изнутри отверстия для циркуляции воздуха следует прикрывать специальными сетками. Они станут защищать подвал от проникновения в него насекомых и грызунов.

Идеально, если вы дополнительно оснастите продухи металлическими заслонками. Летом их необходимо держать в полностью открытом состоянии, а зимой – прикрывать. При таком подходе вы получите управляемую естественную вентиляцию, работу которой будете контролировать на свое усмотрение. Если вы планируете в зимнее время использовать подпол для хранения фруктов, овощей и аналогичной продукции, система с продухами вам не подойдет. Вентиляционные отверстия также не смогут обеспечить должной циркуляции воздуха и в домах с большой площадью. Продухи в таких строениях будут малоэффективными. В подобных ситуациях лучше сделать двухтрубную вентсистему. О ней далее.

Приточно-вытяжная вентиляция – правила обустройства

Двухтрубная система для постоянной циркуляции воздуха подходит для любых жилых строений (для больших по площади и маленьких, со сложной и простой планировкой). Такая вентиляция в подполе современного частного дома делается путем установки двух воздуховодов. Через один канал осуществляется вытяжка воздуха из подвала, через второй – подача. Указанные вентканалы всегда располагают в противоположных сторонах цокольного этажа, с соблюдением далее приведенных правил:

Вытяжная труба монтируется так, чтобы ее верхний конец выходил на 0,5–0,6 м за конек кровли, а нижний поднимался над основанием подпола примерно на 1,5 м.
Верхний конец приточного канала должен подниматься над уровнем грунта под домом на 1 м, а нижний устанавливают в 0,5 м от пола.

Приточно-вытяжная вентиляция

Эти требования следует соблюдать в обязательном порядке. Тогда вентиляция погреба в вашем частном доме будет действительно качественной. Желательно, кроме того, управлять интенсивностью циркуляции воздуха. Для этих целей можно использовать уже описанные ранее заслонки. Вентканалы некоторые домашние умельцы изготавливают из деревянных досок. Это дешево, но требует определенных столярных умений. Важно добиться того, чтобы изнутри каналы были очень гладкими. Доски необходимо очень тщательно обработать рубанком и следить за отсутствием микроскопических щелей на древесине. Ключевым достоинством деревянных воздуховодов является то, что на их стенках не образуется конденсат.

Если столярные работы вам не по душе, можно поступить намного проще. Просто купите обычные пластиковые трубы сечением около 12–15 мм и смонтируйте их в качестве вентиляционных каналов. Такое мероприятие потребует от вас в разы меньше усилий. И обязательно прикройте торцы труб (верхние) аккуратными козырьками. Они надежно защитят каналы от дождя, а также будут в определенной мере участвовать в настройке скорости потока воздуха в систему. Полезно знать! Воздушный поток, поступающий на подвальный уровень, будет тем мощнее, чем короче будет приточный вентканал по сравнению с длиной вытяжного воздуховода. Учитывайте этот факт, если хотите самостоятельно регулировать интенсивность подачи свежего воздуха в погреб.

Принудительные вентиляционные системы – самые эффективные

В случаях, когда естественная вентиляция не справляется с возложенной на нее задачей, придется потратиться на более качественный проект. Если вы хотите использовать свой подвал для частной мастерской, игровой или спортивной комнаты, бильярдного зала, сауны, вам нужна вентсистема помощнее. Сооружается она при помощи таких элементов:

специальных воздухозаборников и воздухоотводов;
нагнетательного оборудования;
вентиляционных каналов;
отсеков для смешивания потоков воздуха;
диффузоров.

Принудительная система работает за счет механического втягивания свежего воздуха, его фильтрации, нагрева (охлаждения) до оптимальной температуры и подачи в погреб. Одновременно с описанными процессами происходит удаление отработанного воздуха из подпола на улицу. Устройство принудительной вентиляции в подвале частного дома – это достаточно сложная и дорогостоящая операция. Но зато сделанная вами система циркуляции воздуха всегда будет функционировать в заданном режиме и никаким образом не будет зависеть от погоды.

Обустройство принудительно вентиляционной системы

Соорудить принудительную вентиляцию с наименьшими финансовыми затратами можно следующим образом. В вытяжной вентканал (на его внутренний просвет) установите вентилятор. Когда вы будете запускать это устройство, оно станет разряжать воздух в погребе. На приточный канал смонтируйте второй вентилятор. Он уравновесит количество приходящего и уходящего воздуха. Оба вентилятора следует подсоединять к одному выключателю. Причем в данном случае нужно использовать электрооборудование, которое оснащено предохраняющим автоматом. Последний отключает (автоматически) систему при коротких замыканиях, пробоях на корпус и прочих ситуациях, присущих помещениям с повышенной влажностью (а подвал любого дома причисляется именно к таким объектам).

Все работы по обустройству вентиляции принудительного типа можно выполнять своими руками. А вот разработку проекта такой системы лучше доверить специалисту в сфере электротехники. Особенно это касается случаев, когда вы планируете применять кондиционеры для охлаждения или нагрева приточного воздушного потока и фильтрационные устройства. Затраты на услуги профессионального проектировщика будут относительно небольшими. При этом вы сможете создать безопасную и эффективную в использовании вентсистему для подвала любой площади.

remoskop.ru

Вентиляция в погребе своими руками: схема, установка и рекомендации

Выращенные фрукты и овощи необходимо сохранять до следующего сезона, чтобы обеспечить себя продуктами на круглый год. Требуется сухое и прохладное помещение. Только погреб, сделанный в соответствии со всеми требованиями, справится с подобной задачей.

Зачем нужна вентиляция?

Для хранения овощей устанавливается вентиляция в погребе своими руками. Схема должна обеспечивать функционирование за счет создания температурного перепада снаружи и внутри. Теплые воздушные потоки уходят вверх, а холодные поступают снизу. Как сделать вентиляцию в подвале и погребе? Для этого требуется создание устройств для притока сухого и оттока влажного воздуха, для чего обычно применяются трубы.

Повышенная сырость не подходит для погреба или подвала. В них следует удалять влагу прежде всего за счет создания герметичности и предупреждения течей в подземных коммуникациях. Чем больше в подвале воды, тем выше потери продуктов при хранении. Кроме того, сырой погреб оказывает негативное влияние на микроклимат в доме.

Естественная и принудительная вентиляция

С целью регулировки влажности воздуха давно изобретена вентиляция в погребе. Подробная схема включает естественную циркуляцию воздуха и принудительную, хотя они могут существовать и раздельно.

Первый вариант системы естественного притока и вытяжки не требует затрат энергии и пользуется большой популярностью. Не требуется особого профессионализма и навыков, чтобы была изготовлена вентиляция погреба своими руками. Как сделать ее, решают еще при проектировании постройки. В цоколе фундамента любого здания предусматривают отдушины.

Это делается просто и является эффективным решением, не требующим затрат. От грызунов их закрывают сетками из металла, а при необходимости прикрывают.

Каким образом обустроить вентиляцию?

Вентиляция погреба или подвала своими руками делается в помещениях больших размеров, с высотой потолка более 2 м. Вытяжной короб входит в погреб под потолком, а выходит через крышу дома, гаража, сарая, поскольку теплый и влажный воздух скапливается наверху и требуется удалять его.

Размещение воздуховодов

Трубы лучше всего расположить рядом с камином или печью. Тогда тяга будет значительно больше. Приточная труба также выходит на крышу, но ее нижняя часть располагается в противоположном углу. Тяга будет лучше, если труба короче или имеет больший диаметр. Ее делают высотой на 50-60 см от нижнего уровня помещения. Тогда холодный воздух снаружи будет поступать в нижнюю часть погреба. Если трубы расположить рядом, вентилироваться будет ограниченный участок, а в остальном помещении будет сыро. У них должно быть как можно меньше поворотов и изгибов. На воздуховоды монтируют заслонки для регулирования теплообмена и влажности. Как должна быть обустроена вентиляция погреба своими руками? Схема установки приведена на изображении ниже.

Размеры труб

Размеры труб определяются габаритами погреба или подвала. На 1 м² площади должно приходиться 26 см² поперечного сечения воздуховода. Тогда для помещения площадью 6х8 м и высотой более 2 м диаметр коробов составит 40 см. Кроме того, с увеличением глубины погреба сечение трубы должно возрастать. Для небольшого подвала может хватить одного воздуховода. Он может быть выполнен из дерева и разделен на две части — приточную и вытяжную. Наличие двух труб для него также будет эффективным решением. Сверху они закрываются козырьками от попадания осадков.

Водяные пары, проходя через вытяжную трубу, зимой замерзают, уменьшая проходную площадь. Ее стараются утеплить, особенно в местах засыпки грунтом и выхода на крышу. Будет лучше, если снаружи надеть еще одну трубу или кожух с прокладкой между ними теплоизоляции, например, минеральной ваты. Бюджетным вариантом будет применение асбестоцементной трубы, обладающей необходимой прочностью и низкой теплопроводностью. Также на ней меньше конденсируется влага. Во время холодов проходное сечение вытяжной трубы прочищают во избежание закупоривания. Для лучшей тяги ее делают как можно выше.

Принудительная вентиляция может быть сделана без дополнительных энергозатрат. Для этого на вытяжную трубу сверху устанавливают дефлектор. При появлении ветра внутри трубы образуется разрежение, способствующее дополнительному воздухообмену.

Как управлять циркуляцией воздуха в подвале?

Принудительная вентиляция погреба своими руками устанавливается дополнительно к естественной, если последняя не может в полной мере выполнять свои функции.

Система проверяется на качество работы поднесением зажженной спички к нижнему отверстию вытяжки. Если она не будет гореть, значит, в погребе отсутствует циркуляция и много углекислого газа. Уменьшить его количество можно, если установить приточную трубу с большим диаметром. Наличие на воздуховодах заслонок позволяет регулировать интенсивность воздухообмена и температурный режим в помещении. При этом там не должно быть застоя или его выхолаживания за счет интенсивной циркуляции. Показателем неправильной организации вытяжки является наличие конденсата на стенах.

Качественная регулировка температуры обеспечивается только при наличии теплоизоляции. Кроме того, без нее на бетонном потолке и стенах скапливается конденсат. Бюджетным решением будет обшивка пенопластовыми листами. При этом следует уделить внимание стыкам, где может образоваться влага.

Для обустройства вентиляции понадобится следующее:

трубы ПВХ;
хомуты;
болты, гайки.

Легкие трубы надежно держатся на стенах. Если они из металла, здесь лучше подойдет сварка и крепления в стенах. Деревянные воздуховоды обрабатываются специальными составами от гниения.

В вытяжной трубе (20-30 см от нижнего конца) делается отверстие для слива конденсата. К нему присоединяется патрубок, связанный с емкостью для сбора жидкости.

Требования к условиям хранения продуктов в погребе

Чтобы помещение соответствовало функциональным требованиям, в нем должны быть следующие условия:

Полное затемнение. Окон внутри быть не должно, а искусственное освещение используется только при посещении помещения.
Температура внутри в теплый период года должна быть ниже, чем снаружи.
Содержание влаги в воздухе погреба не должно превышать 90%.
Постоянный воздухообмен создается правильной естественной циркуляцией воздуха в погребе. Необходимо предупреждать застой воздуха, но при этом излишне не нагревать или не охлаждать его.

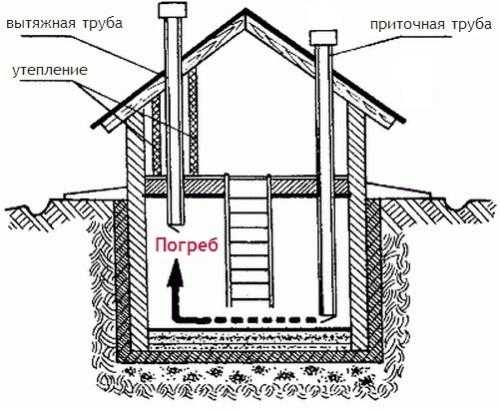

Как делается вентиляция в погребе своими руками. Схема установки

Если подвал уже перекрыт, сверху по противоположным углам пробиваются отверстия для монтажа воздуховодов из расчета 26 см²/м² площади. Вытяжной воздуховод опускается через отверстие внутрь, чтобы нижний конец был под самым потолком, с отступом не более 100-150 мм. Его верхнюю часть выводят наружу через крышу на высоту 150 см. Приточный воздуховод проводят в другое отверстие на расстояние 20-25 см от пола подвала. Затем щели заделываются цементным раствором.

Вентиляция в погребе: устройство, схема поддерживания микроклимата

Проведение периодических проветриваний. В теплый период, а также перед закладкой овощей открывается все, что можно: люки, двери и заслонки на трубах. В результате происходит просушивание погреба.
Когда помещение сильно пропиталось влагой, из него убирают все дерево и сушат его под солнцем. Погреб можно дополнительно продувать вентиляторами 3-5 дней перед осенней закладкой.
Лишняя влага удаляется, если в погреб поставить емкость с негашеной известью. Если зажечь свечу перед вытяжной трубой, усилится тяга и улучшится проветривание. Эффективным является использование электронагревателей или домашних вентиляторов, устанавливаемых посередине погреба.

После просушивания стены и потолок покрывают пропиткой глубокого проникновения, которую наносят слоями. Образуется водонепроницаемая поверхность, пропускающая только воздух и пар.

Когда вытяжка нормально работает, поскольку сделана вентиляция в погребе своими руками, схема предусматривает обычное проветривание. Его вполне хватает для создания необходимого микроклимата.

Полезные рекомендации

Как правильно сделать вытяжку в погребе гаража? Советы специалистов сводятся к следующему:

В холодный период вытяжку приходится прикрывать, чтобы не остудить подвальное помещение. При этом в нем образуется много влаги, что отрицательно сказывается на сохранности продуктов. Для проветривания на лаз кладется стальная или деревянная решетка и закрывается старыми одеялами и прочим тряпьем. Теплый воздух и пар выходят через поры, не образуя наледи. При этом сырость в погребе снижается и овощи сохраняются лучше. Материалы с низкой пористостью для укрытия не подходят (синтетика, брезент, пленка).
Излишне пересушивать погреб не рекомендуется, поскольку это негативно сказывается на сохранности продуктов. Иногда требуется повысить влажность. Для этого пол посыпают влажными опилками или песком.
Приточно-вытяжная вентиляция не справляется со своими обязанностями, если температура воздуха в погребе и снаружи одинаковая. Тогда в вытяжную трубу устанавливают электрический вентилятор, при включении которого затхлый воздух принудительно выгоняется из помещения. Большая мощность для этого не требуется. Дополнительное устройство не должно мешать естественному воздухообмену. Для этого диаметр вытяжной трубы подбирают больше расчетного.

Заключение

Можно сделать удобное помещение с оптимальными условиями хранения овощей, если оборудована естественная вентиляция в погребе своими руками. Схема предусматривает наличие двух коробов — приточного и вытяжного, которые должны быть правильно рассчитаны и установлены с возможностью регулирования проходных сечений.

fb.ru

Как правильно сделать вентиляцию в погребе и подвале своими руками

Содержание статьи:

Прежде чем начинать возводить особняк, всегда планируют, как устроить вентиляцию в подвале и заложить ее схему в проект. Но как быть, если вы приобрели старый загородный дом и обнаружили в погребе плесень на стенах и затхлый воздух? Тут уж вам придется самому делать расчет вентиляции подвала и монтировать систему воздуховодов. Узнайте из статьи, как правильно сделать вентиляцию в подвале. Настоящему умельцу такая работа будет по плечу.

Предназначение подвала и необходимость вентиляции

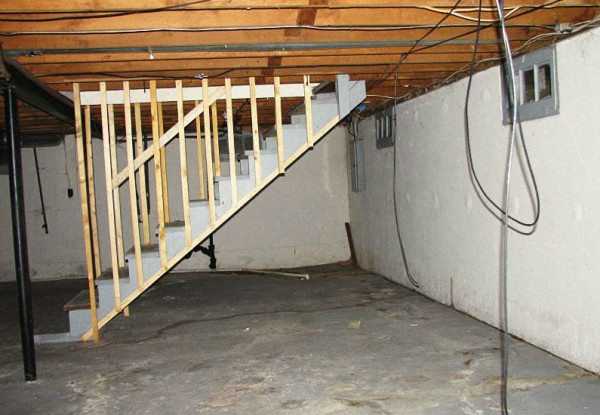

Подвал

Для многих поколений сельских жителей и дачников погреб служил местом хранения собранного урожая и запасов на зиму. Естественная вентиляция по мере возможности обеспечивала приток воздуха, чтобы не сгнила картошка. Но для поддержания нормального микроклимата желательно сделать вентиляцию в подвальном помещении более эффективной.

В современных коттеджах подвальные помещения чаще всего используются как тренажерные залы, бильярдные, гаражи или мастерские. В этих условиях лишь принудительная вентиляция в подвале способна обеспечить нужный воздухообмен. Вам обязательно придется решить вопрос, как сделать вентиляцию в подвале, чтобы не допустить появления плесени при неправильно выполненной гидроизоляции.

Особое внимание обратите на систему вентиляции в подвале, где установлено отопительное оборудование. Для сгорания топлива в котле требуется бесперебойный приток воздуха.

Функциональные элементы системы вентиляции

Существуют различные системы вентиляции. Главные из них:

естественная, при которой движение воздуха в пределах погреба происходит за счет того, что нагретая воздушная масса стремится наружу, а ей на замену приходит более холодный свежий воздух;
принудительная, при которой воздухообмен усилен за счет работы вентиляторов, установленных в сеть воздуховодов.

Выбирая, как правильно устроить вентиляцию в подвале — с естественным или принудительным воздухообменом, — в первую очередь учитывайте особенности планировки и предназначение подвального помещения.

Продухи для естественного доступа воздуха в подвал

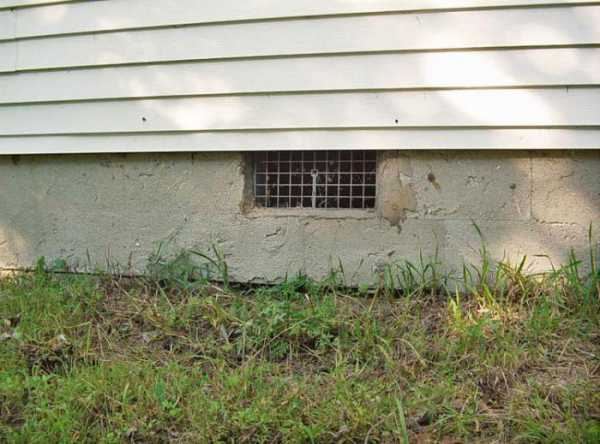

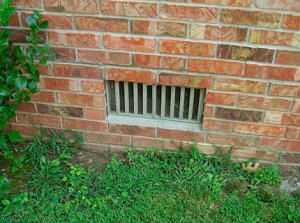

Отдушина в нижней части стены

Для свободного проникновения наружного воздуха бывает достаточна вентиляция в подвале естественная. В цокольной части фундамента во время строительства должны быть заложены вентиляционные каналы, так называемые продухи. Если об этом не позаботились заранее, вам придется делать естественную вентиляцию в подвале своими руками.

Делайте продухи под каждой стеной дома, или хотя бы под двумя противоположными. Понять, как правильно устроить вентиляцию в подвале, вам помогут многочисленные фото и обучающие видео материалы. На нашем фото показано, что отверстия необходимо снабдить решетками от четвероногих «гостей». Кроме того, естественная вентиляция в подвале предусматривает, чтобы в зимний период продухи можно было частично прикрывать.

Как рассчитать естественную вентиляцию в подвале? Руководствуйтесь правилом устраивать по одной отдушине на каждые 2 погонных метра, а для определения диаметра отдушин разделите площадь подвала на 400. Например, площадь вашего подполья 60 м², тогда общая площадь продухов будет равна 0,15 м². Учитывая, что во всех 4-х стенах у вас будет общим числом 12 отдушин, то для хорошей вентиляции в подвальном помещении размеры отдушины должны быть 10Х12,5см.

Для расчета количества и размеров продухов учитывайте также особенности климата в данной местности, состав грунта, расположение дома в низине или на пригорке.

Приточно-вытяжной способ вентилирования погреба

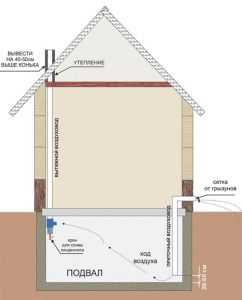

Схема вентиляции в подвале

Если ваш погреб небольшой по размеру и не разделен внутренними стенами, то можно обойтись простейшей приточно-вытяжной вентиляцией, которая входит в категорию естественной вентиляции. Застоявшийся воздух будет подниматься кверху через вытяжной воздуховод. Кроме вытяжного канала, вам понадобится сделать и второй, приточный, через который воздух будет поступать со двора. Поэтому вытяжка в погребе может быть легко сделана своими руками.

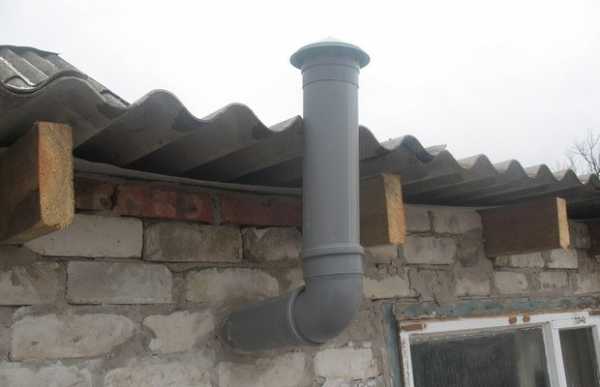

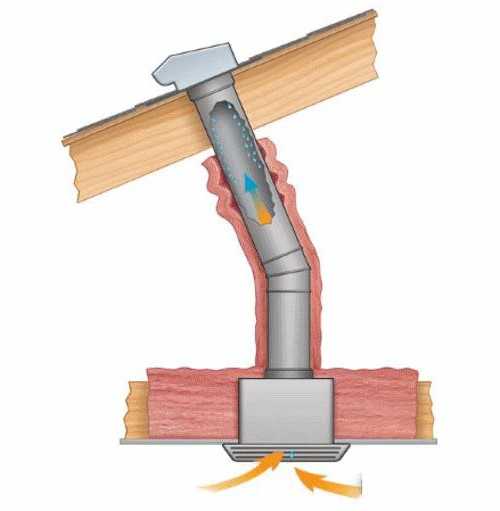

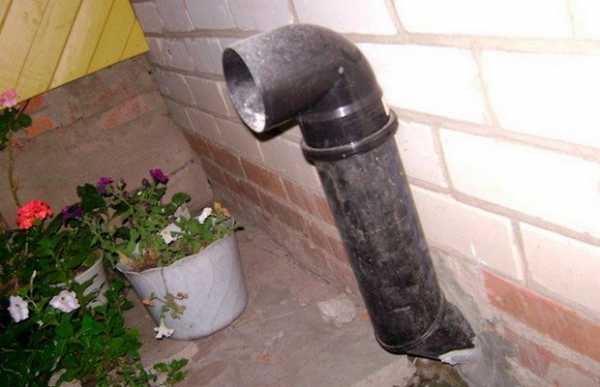

Вытяжная труба для подвала

Воздуховод для вытяжки проведите от подвала сквозь все этажи дома, чтобы его верхний конец возвышался над крышей. Вытяжное отверстие сделайте в верхней части подвальной стены, прямо под потолком. Если хотите знать, как сделать эффективную вентиляцию в подвале, следуйте советам знатоков. Они утверждают, что можно объединить вытяжной канал с дымоходом или проложить вплотную к нему. Дополнительный подогрев канала обеспечит более сильную тягу.

Утеплите верхнюю часть трубы, поскольку зимой, при соприкосновении с холодным внешним воздухом, внутри канала будет образовываться конденсат. Только зная, как правильно сделать вентиляцию в своем подвале, вы обезопасите воздуховод от появления слоя намерзшего инея, который может частично закрыть внутренний просвет. В нижнем конце вытяжного канала установите патрубок, через который будут стекать капли конденсата. Всё, вытяжка для подвала готова.

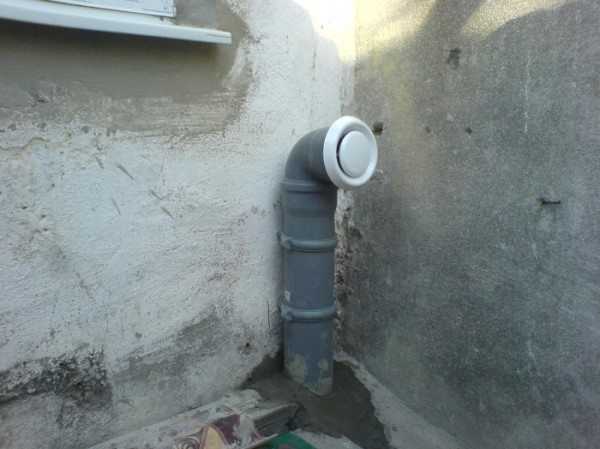

Приточная труба для подвала

Для вентиляции в небольшом подвальном помещении приточный воздуховод может и не понадобиться, достаточно будет продухов. Но если ваш подвал имеет порядочную кубатуру, то желательно приточную трубу установить. Схема приточной вентиляции допускает установку трубы двумя способами: прямо через отдушину или с выводом на крышу. В любом случае нижний ее конец должен на 20–30 см не доходить до уровня пола.

Чтобы обеспечить хорошую циркуляцию воздушной массы, оба канала вытяжки из подвала должны быть расположены в противоположных углах.

Принудительный способ вентиляции подвала

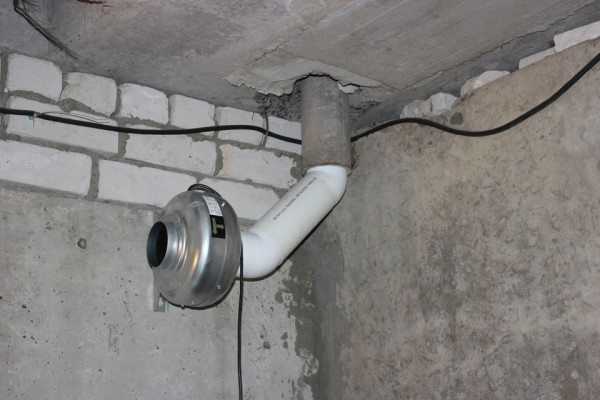

Фото устройства вытяжки в подвале

В условиях большого подвального помещения со сложной планировкой может оказаться недостаточно естественного воздухообмена. Тогда лишь с помощью принудительной вентиляции вам удастся сохранять воздух сухим и свежим. Для этого вам нужно будет проложить под потолком воздуховод и вмонтировать в него канальный вентилятор, т.к. простая вытяжка для подвала с естественной тягой тут не подойдет.

Чтобы понять, как рассчитать эффективность вентиляции в подвале, вначале подберите нужную вам мощность вентилятора. Его производительность должна быть такой, чтобы за один час прогонять через себя объем воздуха, в 2,5–3 раза больше внутреннего объема подвала.

Производите монтаж элементов системы с обеспечением звукоизоляции, чтобы шум вибрирующего вентилятора не раздражал слух. Чтобы совершенно избавиться от шума, есть вариант установить вытяжной вентилятор вне дома.

Наружный вариант принудительной вентиляции

Самым лучшим способом, как устроить в подвале вентиляцию, будет установка автоматизированной системы принудительного вентилирования. Ее главные достоинства:

автоматическая регуляция;
оснащенность фильтрами;

подогрев поступающего воздуха;
увлажнение до комфортного уровня.

Еще одним из вариантов, как сделать вентиляцию у себя в подвале, может быть кондиционер. Желательно такой, которому можно запрограммировать частоту включения. Использование кондиционера актуально для подвальных помещений, оборудованных под настоящие комнаты. В этом случае ваши затраты на воздуховоды значительно снизятся.

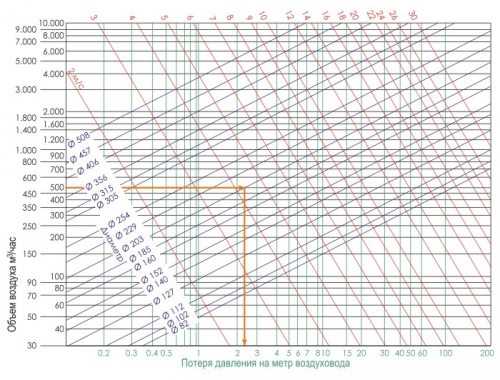

Как предварительно рассчитать вентиляцию в подвале

Подготовьте проект, который будет содержать расчет принудительной вентиляции вашего подвала. В нем должны быть учтены такие показатели:

объем подвального помещения;
скорость движения в воздухопроводах;
почасовая кратность воздухообмена;
сечение воздуховодов;
потеря давления в каналах;
климатические особенности.

Создание такого проекта потребует от вас специализированных знаний, поэтому проблему, как рассчитать вентиляцию в подвале, при возможности доверьте специалистам. Для примера можно привести усредненный вариант рекомендуемых параметров:

Объем подвала	Скорость потока воздуха	Сечение прямоугольного воздуховода	Диаметр круглого воздуховода
100 м³	3–5 м/с	100х200 мм	150 мм

Выбор материалов для воздуховодов погреба

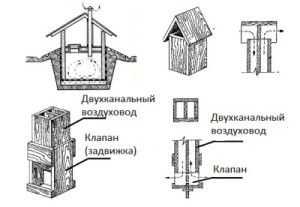

Раньше вентиляцию в подвале делали именно по такой схеме

Воздуховоды для системы вентиляции в подвале служат основными элементами, от правильного выбора которых будет зависеть, достаточно ли эффективна вся система. При расчете вентиляции подвала нужно продумать, из каких материалов изготовить воздухопроводящие каналы.

Раньше в деревнях по-простому решали, как устраивать вентиляцию в подвале. Для освежения воздуха в погребах использовали деревянный короб, сколоченный из досок. Чтобы сэкономить материалы, его нередко делали двухканальным, совмещая приток и вытяжку.

Вытяжка для погреба из дерева недолговечна, доски сгнивают от сырости, и на смену дедовским методам пришли новые технологии. Теперь для устройства вентиляции в подвале логичнее применять воздуховоды из металлов и пластика.

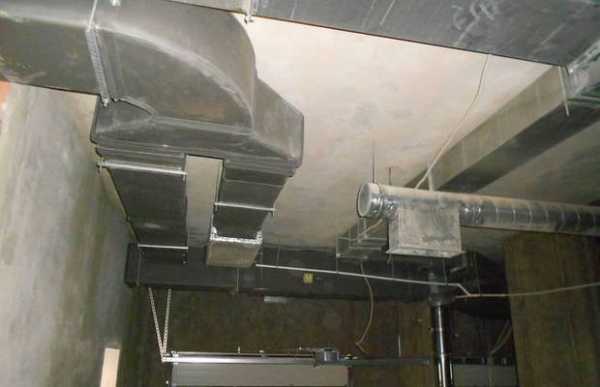

Образцы воздуховодов

По материалу изготовления воздуховоды бывают:

Металлические. Изготовлены из оцинкованной жести, нержавейки, алюминиевых сплавов. Они прочны, огнеупорны, надежно монтируются и долго служат. Недостаток — относительно высокая стоимость;
Пластиковые. Изготовлены из экологичного полипропилена. Они легче металлических, обеспечивают отличную герметичность соединений. Недостаток — могут трескаться от сильных ударов и деформироваться от высоких температур;
Гибкие гофрированные. Изготовлены из полимерных материалов, армированы для прочности стальной проволокой. Недостаток — повышенный шум и сопротивление потоку воздуха.

Для вентиляции в подвале, устроенной своими руками, наиболее популярны воздуховоды круглого сечения. Такие трубы легче монтировать и они меньше тормозят воздухоток. По сравнению с ними, прямоугольные воздуховоды более эстетично выглядят под потолком, но их аэродинамические свойства несколько хуже.

Вместе с воздуховодами вы найдете в продаже унифицированные фасонные элементы к ним и вытяжки из погреба. Это тройники и крестовины, переходы и отводы, заслонки, заглушки и другое.

Монтаж воздуховодов в подвале и погребе

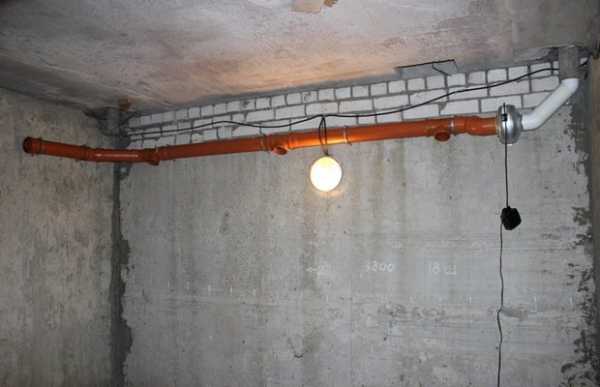

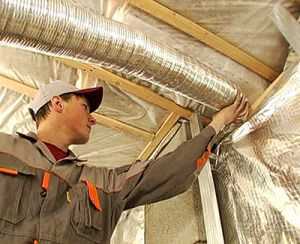

Монтаж вентиляционного воздуховода в подвале

Для устройства вентиляции в собственном подвале вам потребуется минимальное число материалов. В основном — вентиляционные трубы, хомуты для их фиксации, дюбеля и саморезы, защитные решетки, козырьки и дефлекторы. Также понадобится обычный набор инструментов для монтажных работ: дрель и бокорез, молоток и пассатижи, нож, различные отвертки.

Нагляднее всего бывает показан процесс монтажа вентиляции в подвале на видео и фото, но следует вначале уяснить основные этапы работы и их очередность.

Разметить места установки воздуховодов согласно проекту;
Пробить в стенах отверстия для элементов вентсистемы;
Установить на подготовленные места детали креплений;
На полу собрать секции воздуховода из отдельных фрагментов;
Поднять смонтированную часть системы и зафиксировать на креплениях;
Уплотнить стыки деталей герметизирующей лентой.

Проверка работоспособности и профилактическое обслуживание

Проверить на работоспособность устройство смонтированной вентиляции в подвале вы можете любым из трех простых способов: поднести к отверстию воздуховода тонкую бумажную салфетку, горящую свечу или дымящуюся сигарету. Если движение воздуха есть, это будет сразу заметно.

Как правильно устроить вытяжку в погребе, чтобы она никогда не засорялась? К сожалению, так не бывает. Через несколько лет сила тяги принудительной вентиляция в погребе может заметно снизиться. Внутренняя поверхность воздуховодов постепенно обрастает паутиной и отложениями пыли, поэтому приходится периодически прочищать систему вентиляция в подвале своими руками. Профессионалы для этого применяют метод очистки химическими аэрозолями или используют гидромеханические устройства и вакуумные насосы. Но вам нетрудно будет делать профилактическое обслуживание самостоятельно.

Самый простой способ прочистить приточно-вытяжную вентиляцию подвала в домашних условиях — опустить на шнурке в вертикальный канал воздухопровода мешочек с песком.

Посмотрите на видео вариант вентиляции в подвале, собранной из подручных материалов

Советы напоследок

Вы уже узнали в теории, как правильно сделать вентиляцию в подвале, и можете приступать к ее созданию своими руками. Во время разработки проекта учитывайте все факторы, начиная от природных особенностей в вашем регионе и до конкретных условий эксплуатации подвала. Если будете выполнять монтажные работы грамотно, аккуратно и без суеты, то вскоре вы сможете вздохнуть свободно.

strojdvor.ru

видео-инструкция как сделать своими руками, фото и цена

Если вы только что стали владельцем дома, в котором есть подвал, или только собираетесь его строить, эта статья поможет вам не допустить ошибок. Они в дальнейшем могут влиять не только на общий микроклимат в жилых помещениях, но и стать причиной ухудшения здоровья. Правильно сделанная вентиляция подвала частного дома не позволит развиться плесени и грибкам, что существенно увеличит срок эксплуатации дома.

На фото – схема вентиляции подвала в частном доме

Работы предстоит много, но она в основном будет связана с проведением расчетов, покупкой и установкой вентиляторов и трубопроводов. Хотите узнать, как это сделать быстро и без больших затрат, читайте статью до конца. Мы расскажем и покажем вам наглядно, как устроена вентиляция и укажем на необходимые действия.

Подвал должен быть сухим

Расположенное под домом помещение никогда не должно быть влажным, иначе, поднимаясь вверх, влага будет уничтожать все на своем пути. Пусть этот процесс будет идти медленно и незаметно, однако через несколько месяцев вы уже начнете его ощущать.

Очень хорошо будет, если удастся восстановить поврежденные коммуникации малыми затратами, иначе придется все разбирать и стелить заново, а цена таких расходов будет уже совершенно другой.

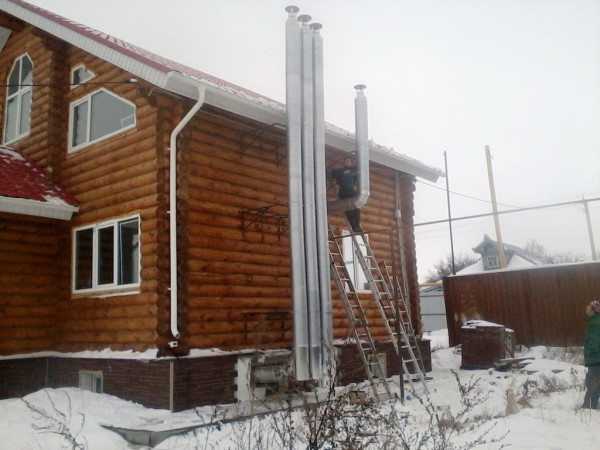

Выход вытяжных труб из подвала

Сама по себе вентиляция представляет систему труб, иногда шахт, которые помогают достичь в доме нормальных параметров:

воздухообмена;
влажности;
температуры.

Используют принудительный вариант или естественный. Рассмотрим две системы подробнее, чтобы знать, какую лучше использовать в нашем случае:

Принудительная

Часто используется в домах большой площади, обеспечивая вентиляцию не только подвальных, но и жилых помещений.
Состоит из нескольких элементов, иногда достаточно дорогостоящих.
Ее работа заключается в следующем:

нагнетается уличный воздух вовнутрь системы вентилятором;
он может фильтроваться, нагреваться или охлаждаться;
этими же вентиляторами он подается далее по вентканалам в необходимые помещения.

Состав:

вентканалы;
нагревательный или охлаждающий блок;
воздухоотвод;
воздухозаборник с защитной сеткой;
диффузоры для подачи воздушного потока;
тройники для суммирования воздушных потоков.

Преимущества – независимость от внешних атмосферных условий, можно регулировать для качественного обеспечения воздухообмена.

Недостатки — высокая стоимость элементов, сложность монтажа.

Естественная

В данном случае вам понадобится только найти и установить в подвал две трубы – приточную и вытяжную. Известен способ очень давно и до сих пор используется многими из-за своей простоты. Создание системы не потребует больших финансовых затрат.Работа ее осуществляется за счет разницы температур на улице и внутри помещения, из-за чего создается движение воздуха, вытягивающегося из помещения на улицу, а оттуда заходит свежий. Тяга, увы, очень сильно зависит от ветра, который может увеличивать ее или уменьшать.

Состав:

канал для притока воздуха;
вытяжной канал;
продухи.

Преимущество – простота устройства и небольшие финансовые затраты.

Недостатки – не всегда удается создать качественный воздухообмен, так как есть большая зависимость от природных факторов.

Сухой подвал – здоровье жителей и долговечность сооружения

Для любой системы сегодня на рынке можно найти трубы из разных материалов. Чаще всего приобретают из поливинилхлорида и оцинкованной жести.

Первые обычно покупают те, кто хочет установить вентиляцию своими руками, так как монтаж в этом случае более простой. В тоже время вентканалы из металла требуют определенных навыков, а их надежность выше на порядок.

Собираем вентиляцию в подвале

Перед тем, как сделать вентиляцию в подвале частного дома, нужно учесть габариты помещения, например, если площадь превышает 50 м², используйте принудительный вариант. В противном случае будет достаточно естественной.

Совет: планирование и размещение вентиляции необходимо проводить на этапе проектирования дома, чтобы облегчить ее монтаж в дальнейшем.

Если же приходится устанавливать ее в построенном жилье, будьте готовы к сложности и трудоемкости работ. Заранее приготовьте специальное буровое оборудование, чтобы можно было сделать отверстия в фундаменте и перекрытиях для вентканалов.

Приточная труба естественной вентиляции

Делаем естественную вентиляцию

Инструкция, предлагаемая ниже, не будет вызывать для вас сложность:

Подготовьте схему на стадии проектирования дома. Учтите в ней габариты помещения и пропускную способность каналов вентиляции. Отметьте место установки приточной и вытяжной труб, указав их диаметр.

Совет: размещайте трубы в противоположных углах подвального помещения.

Поместите отверстие вытяжной трубы под потолком, а саму труба выведите на 400-500 мм выше конька крыши.
Установите приточную трубу внутри подвала так:

выходной край расположите выше пола на уровне 400-500 мм;
входное отверстие — на 400-500 мм выше уровня грунта на улице.

Рекомендуем для помещений 40 м²диаметр труб 120 мм, тогда ваш воздухообмен будет равен примерно 2 объема подвала в час.

Совет: если примените трубы большего диаметра, сможете уменьшить зависимость от атмосферных факторов и увеличите скорость обмена воздуха.

Естественная вентиляция в подвале частного дома своими руками

Материалами для естественной вентиляции будут:

Совет: установите на конец приточной трубы собиратель влаги с краном, так вы сможете через него сливать конденсат, который будет скапливаться в нем.

Делаем принудительную вентиляцию

В этом случае также не обойтись без предварительного проекта, в котором должны быть расчеты по почасовому воздухообмену помещения и его объемам. За основу возьмите расход на уровне 2 м³/1 м² * час. Перемножьте объем помещения на кратность обмена воздуха, это даст параметр нужной производительности вентилятора.

Следующий параметр, помогающий подобрать вентилятор, это потеря давления в канале. Мы рекомендуем выбирать агрегат с запасом, тогда такие потери в системе сведутся к минимуму.

Диаграмма для определения потерь давления воздуха на 1 м

Пример для помещения в объеме 70 м³, канал Ø120 и длиной 10 м:

мощность вентилятора – 120х2=240 м³/час;
для определения потери давления вам потребуется диаграмма, на которой найдите точку пересечения между мощностью вентилятора (горизонталь) и диаметром канала (диагональ). Опустите вертикаль и получите 7 Па на 1 м;
на 10 м это составит – 7х10=70 Па.

Вам потребуется вентилятор, который сможет нагнетать воздух в пределах 240 м³/ч при потерях давления в 70 Па.

Совет: рекомендуем обратиться к специалистам, которые смогут правильно разработать принудительную систему для большого дома.

Для подвального помещения вы можете это сделать самостоятельно. Причем можете убрать из системы кондиционер или печь.

Устройство вентканалов не отличается от монтажа естественной вентиляции, хотя есть некоторые отличия:

можете установить приточные и вытяжные трубы на уровне 500 мм над землей;
внутри помещения на сами трубы закрепите вентиляторы — на вытяжную и приточную. Возможно, вам потребуется установка нагнетательных блоков.

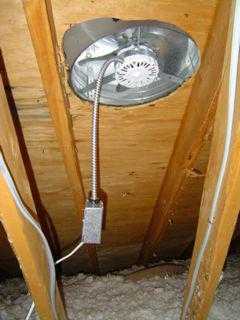

Принудительная вентиляция подвала в доме с помощью специального оборудования

Вывод

Вентиляция подвала – необходимое условие нормального и долгого функционирования дома, поэтому к такой работе следует подойти ответственно. Вы должны учесть многие факторы, в том числе целевые условия эксплуатации помещения и природные условия в регионе.

Установка вентиляции не будет для вас сложным делом, если вы владеете элементарными строительными знаниями и навыками.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

gidroguru.com

РубрикаРазное
