Ремонт блока питания для светодиодной ленты

Используя светодиодное освещение, многие радуются лишь до тех пор, пока оно исправно работает. Поломка блока питания светодиодной ленты может не только огорчить, но и ударить немного по карману. Сегодня мы рассмотрим ремонт блока питания для светодиодной ленты, типичные его неисправности и методики их устранения.

Ремонт блока питания для светодиодной ленты

Зачастую все дешевые китайские блоки питания для светодиодных лент выглядят примерно так. Стоит ли браться за ремонт такого блока? Стоит однозначно!

Как правило, если плата блока питания целая, и не превратилась в кусок обуглившегося радио-хлама, то ремонту такой блок подлежит.

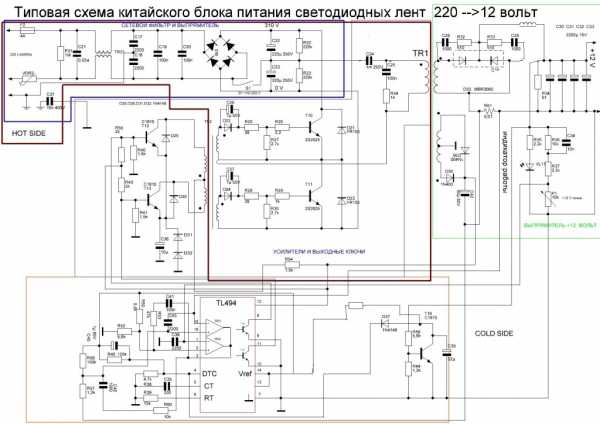

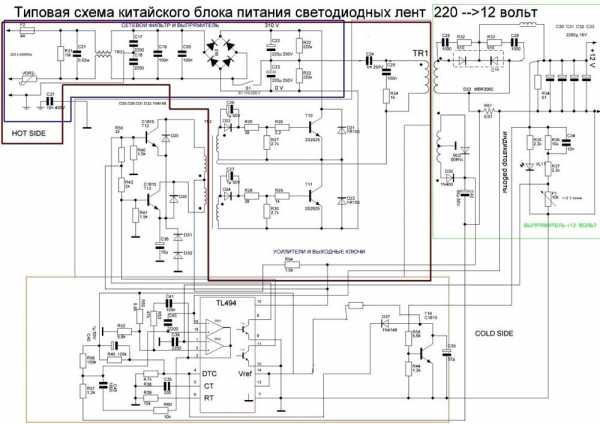

Схема, блок питания для светодиодной ленты

Схемы в таких блоках почти всегда одинаковые, для наглядности можно пользоваться схемой изображенной ниже. Типичная схема, которая используется в подобных блоках питания.

Основные неисправности в этих блоках питания:

  1. Микросхема ШИМ контроллер — TL494. Аналог: МВ3759, IR3M02, М1114ЕУ, KA7500 и т.д.
  2. Конденсаторы С22, С23 – высыхают, вздуваются и т.д.
  3. Ключевые транзисторы Т10, Т11.
  4. Сдвоенный диод D33 и конденсаторы С30-С33.
  5. Остальные элементы выходит из строя крайне редко, но тоже не стоит упускать их из вида.

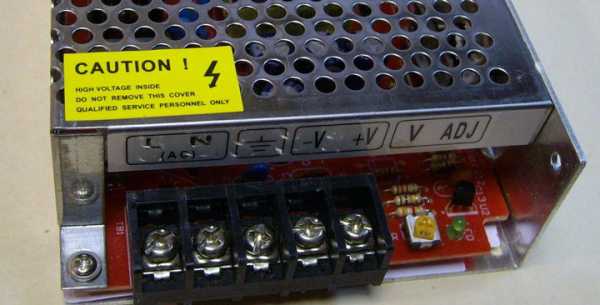

Для начала вскрываем наш блок и осматриваем предохранитель. Если он целый, подаем питание и измеряем напряжение на конденсаторах С22, С23. Оно должно быть порядка 310 В. Если напряжение такое, значит сетевой фильтр и выпрямители исправны.

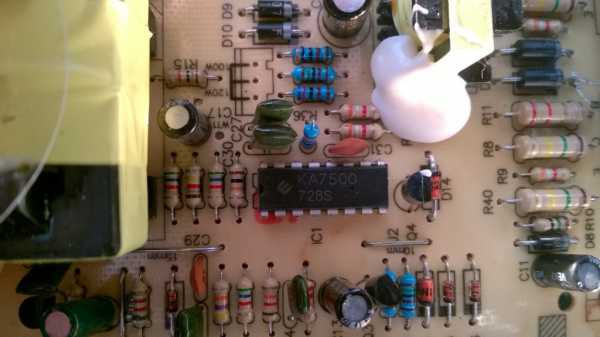

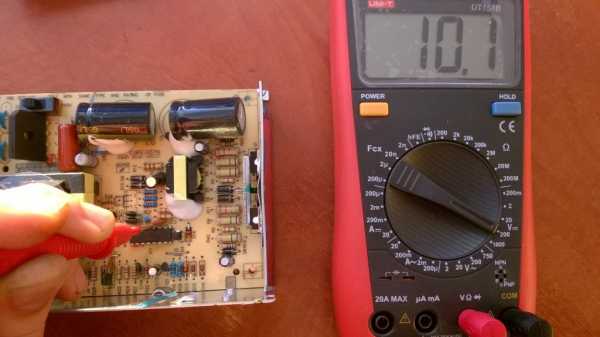

Следующим этапом станет проверка ШИМ. У нашего блока это микросхема КА7500.

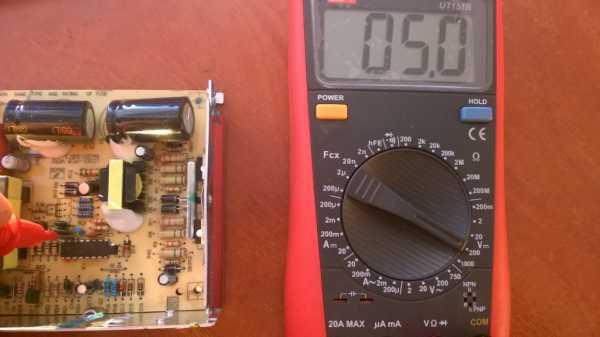

— на 12 выводе должно быть около 12-30 В. Если нет, проверяем дежурку. Если есть – проверяем микросхему.

—  на 14 выводе должно быть около +5 В.

Если нет, меняем микросхему. Если есть – проверяем микросхему осциллографом согласно схеме.

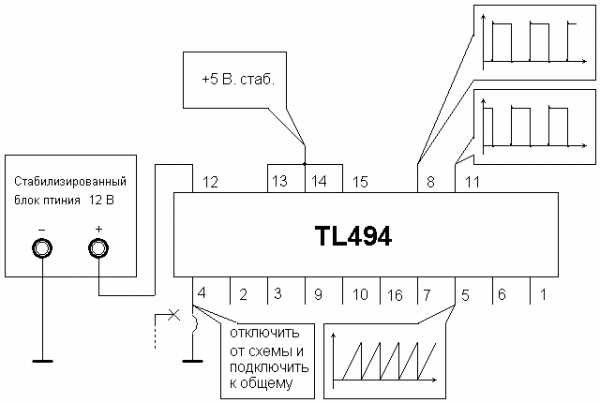

Как проверить TL494 без осциллографа?

Если нет осциллографа, рекомендуем взять заведомо рабочий блок питания, установить вместо микросхемы DIP панель, куда можно подключать проверяемые ШИМ контроллеры. Это единственный достоверный и вменяемый способ проверки TL494 без осциллографа.

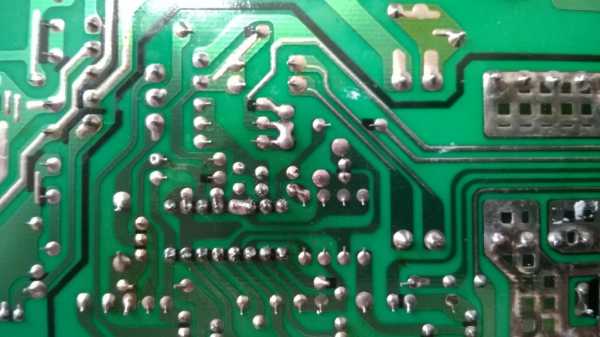

Наша микросхема КА7500 после проверки, оказалась неисправной. Перед установкой нового ШИМ контроллера устанавливаем DIP панель.

На фото мы подготовили все для замены ШИМ.

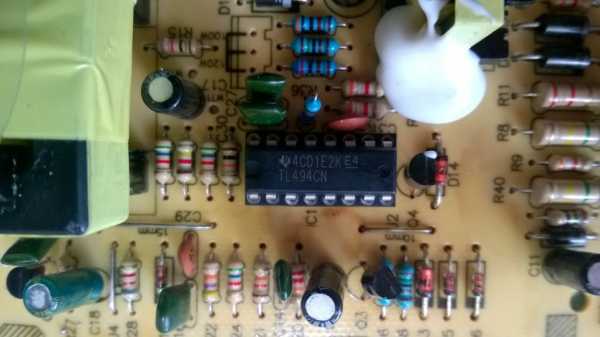

Меняем ее на аналог TL494CN.

Следующим этапом станет небольшая модернизация блока. Если внимательно осмотреть сетевой фильтр есть место для установки варистора.

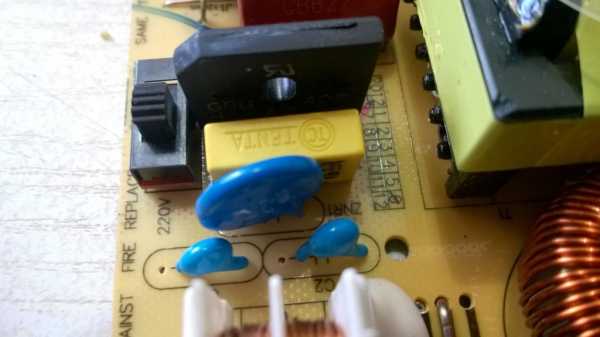

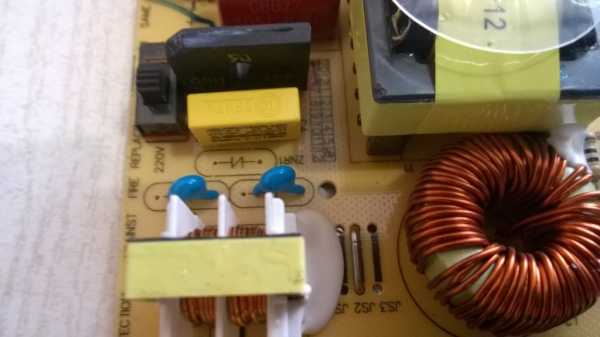

Устанавливаем варистор К275. Он будет защищать блок от скачков высокого напряжения. При коротком скачке – варистор поглощает энергию импульса, а при длительном – сопротивление варистора станет настолько малым, что сработает предохранитель и вся схема блока останется целой.

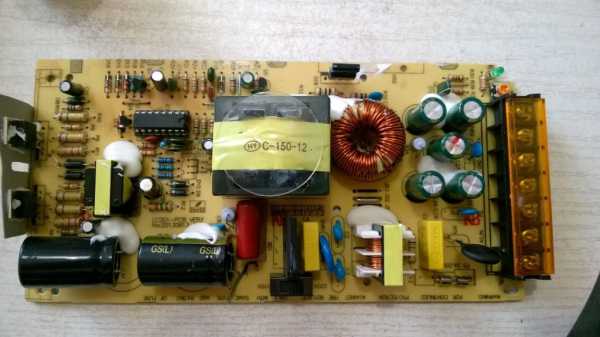

Блок перед финальным тестом.

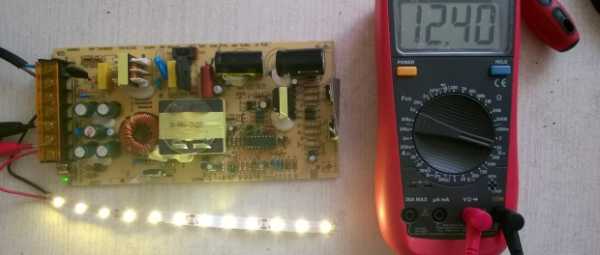

После замены неисправных компонентов подключаем блок в сеть. Как видим блок прекрасно работает. Подстроечным резистором Р1 (возле зеленого светодиода) можно точно выставить выходное напряжение на блоке питание. Диапазон корректировки лежит в пределах от 11,65 В. до 13,25 В.

Как видим все работает исправно, ремонт блока питания для светодиодной ленты окончен. Учитывая, что в блоке отсутствует активная система охлаждения, рационально установить на крышку блока дополнительный кулер, закрытый сеткой в виде гриля.



Важно! При ремонте блока многие его компоненты находятся под опасным для жизни напряжением. Не стоит проводить манипуляции без достаточных знаний и навыков!

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

diodnik.com

Как подключить светодиодную ленту - 3 ошибки, схема и правила для лент 12-24 Вольт

Есть две основные причины выхода из строя светодиодной подсветки:

  • не качественные светодиоды и блоки питания
  • не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

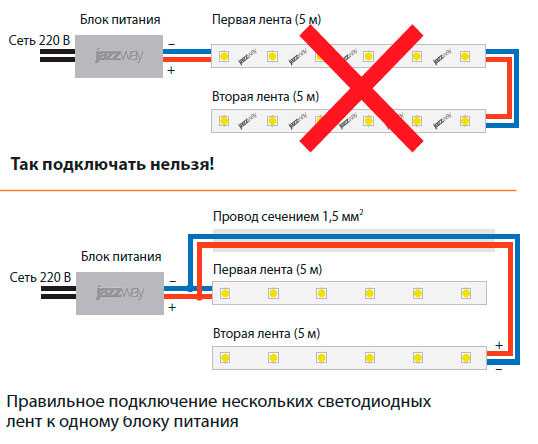

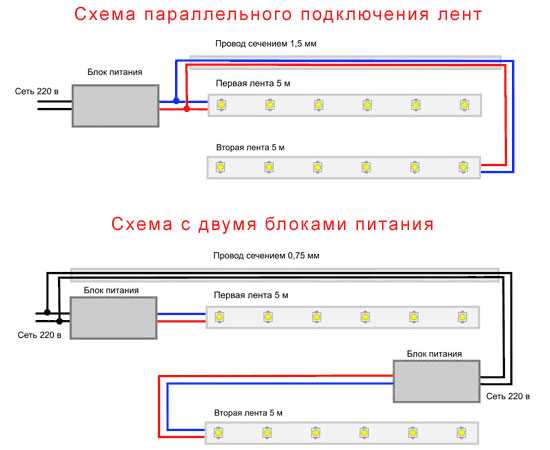

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

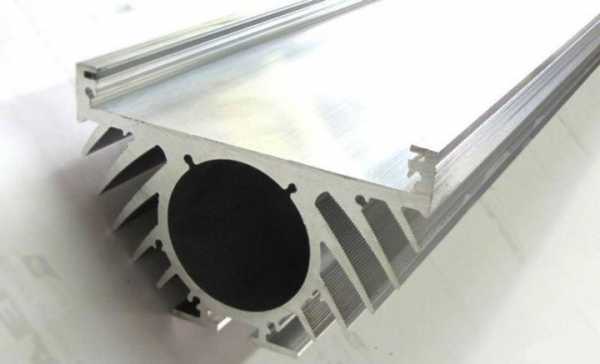

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

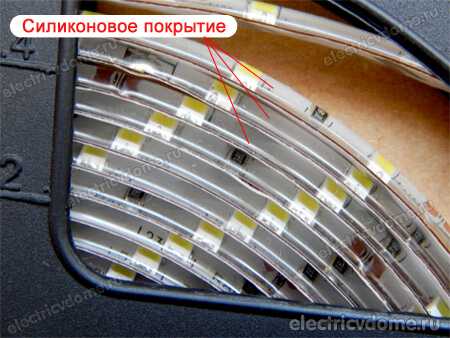

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

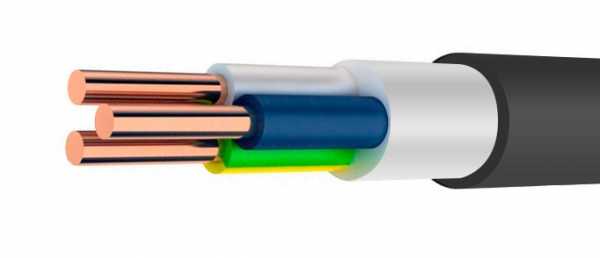

  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2
  • блок питания
  • диммер и пульт управления

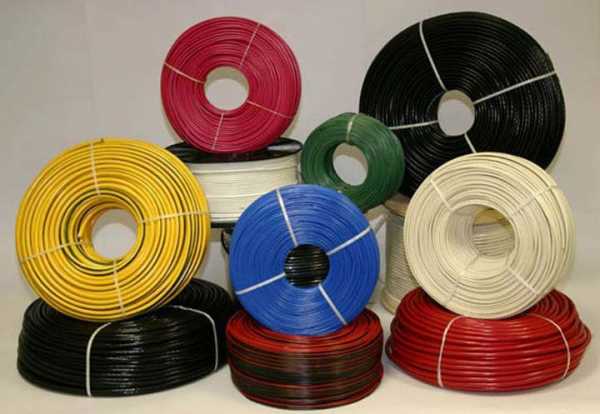

  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

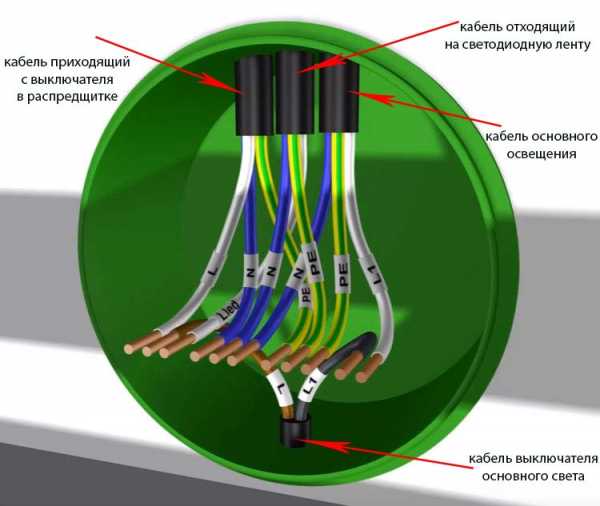

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная - любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье "Как определить фазу и ноль в электропроводке".

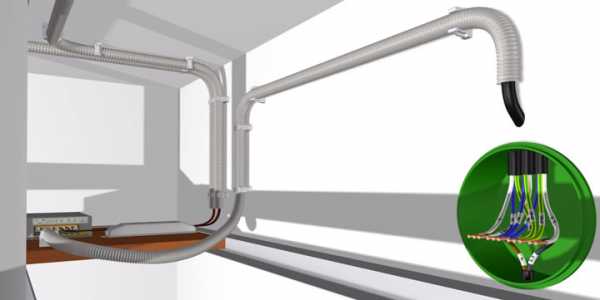

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

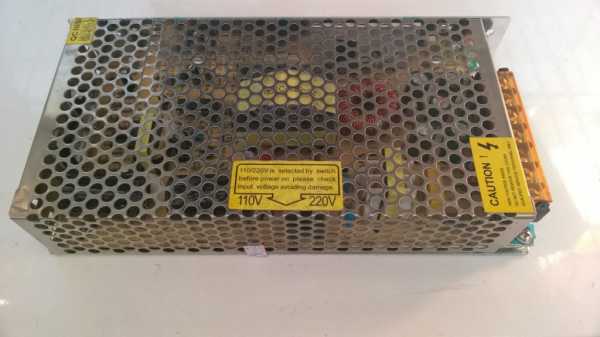

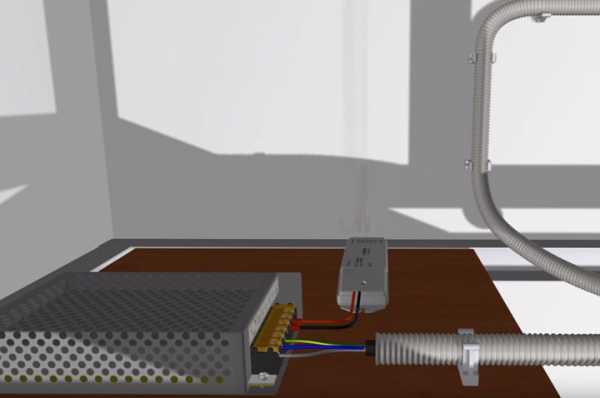

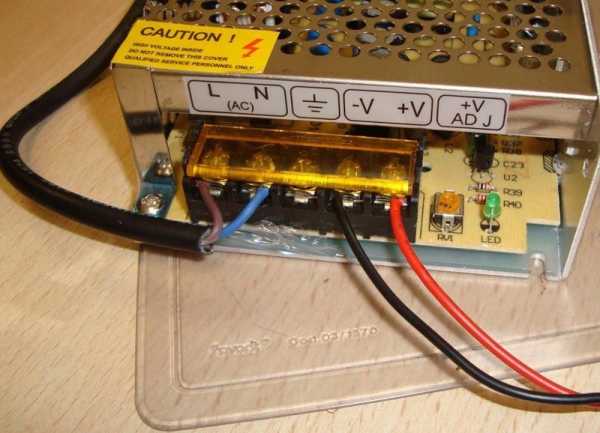

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

  • фазный провод подсоединяете к разъему L
  • жилу синего цвета - нулевую, к клемме N
  • желто-зеленую - к клемме обозначенную как Pe или значком заземления

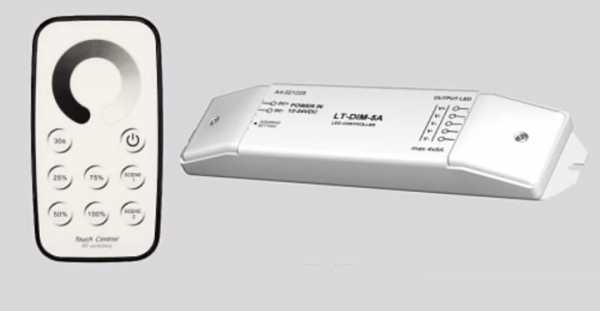

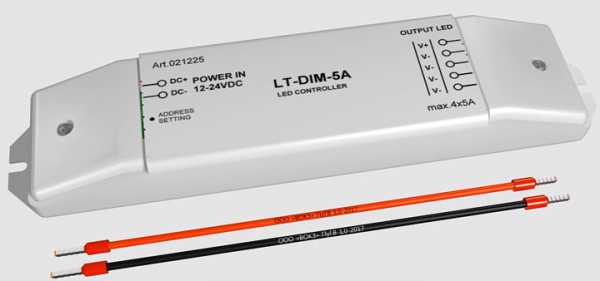

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

  • отмеряете и отрезаете необходимого размера провода
  • зачищаете концы и опрессовываете их наконечниками НШВИ

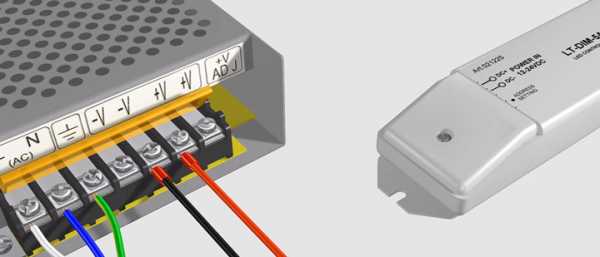

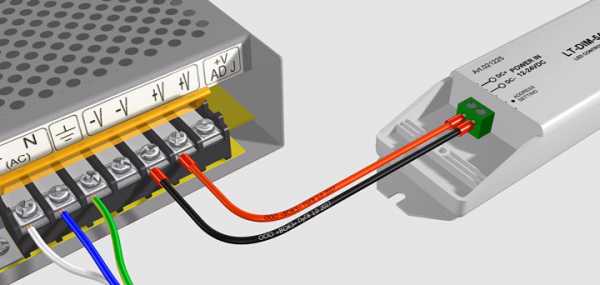

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны

Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

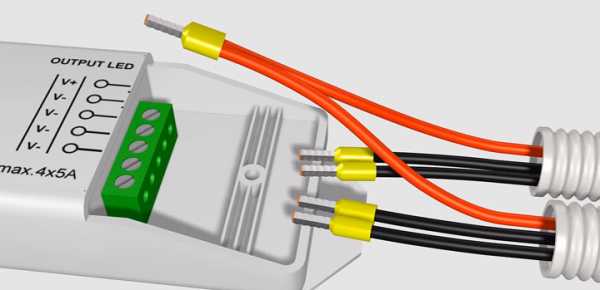

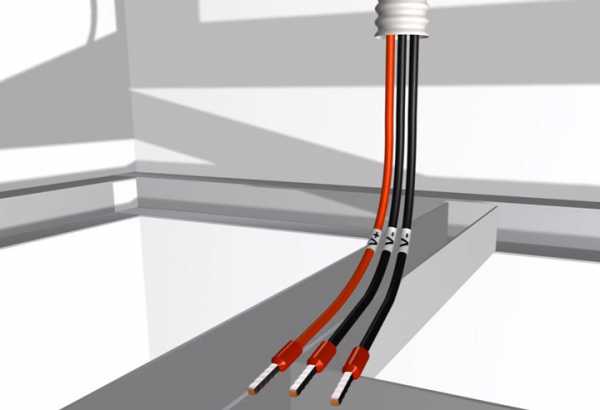

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

  • на клеммы V- заводятся жилы черного цвета
  • на клеммы V+  красного

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

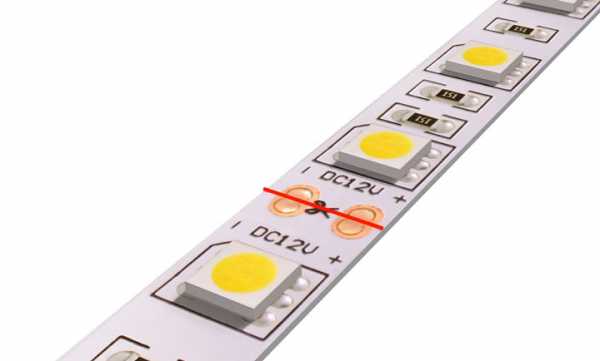

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

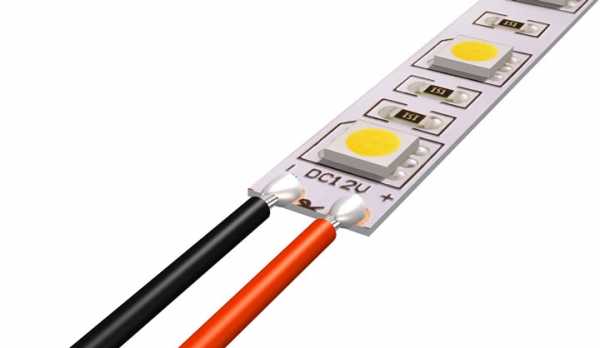

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки - до 10 сек.

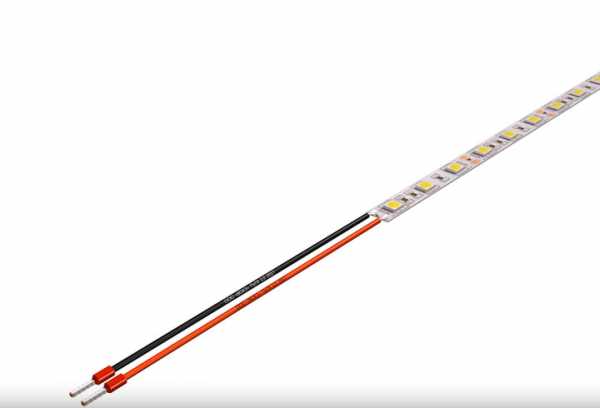

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

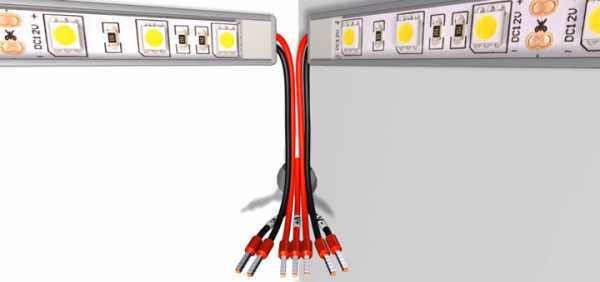

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники - https://cable.ru, Кабель.РФ

Статьи по теме

domikelectrica.ru

Подключение светодиодной ленты своими руками. Как подключить светодиодную ленту в квартире

Очень часто можно увидеть, что фасады магазинов и лицевые стороны домов украшены яркими мигающими разноцветными огнями, которые выполняют рекламную или декоративную функцию. Разнообразия цветового оформления удаётся достичь благодаря такому материалу, как светодиодная лента, которая может быть разных размеров и принимать любую форму. Кроме этого, она способна воспроизводить различные, заранее запрограммированные, световые эффекты.

За основу ленты взята гибкая полоса, по длине которой расположены светодиоды. Они соединяются между собой в параллельно-последовательную цепь гибкими электрическими дорожками, благодаря чему, ленту можно разрезать на части по 3 или 6 диодов, в зависимости от напряжения. Линии возможного реза отмечаются на каждой ленте. Рядом с ними находятся специальные площадки для подключения проводов.

С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.

На строительных рынках имеется огромное количество и разнообразие светодиодных лент. Они могут различаться: по типу свечения (холодный или тёплый свет), по цветовым характеристикам (одного цвета или комбинация различных цветов), а также, по количеству светодиодов на один метр (этот параметр влияет на потребляемую энергию и светоотдачу).

Как подключить светодиодную ленту в домашних условиях

В настоящее время широкое распространение получили светодиодные ленты длиной 5 метров. Их можно легко наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров. Лента легко гнётся и принимает абсолютно любую форму, поэтому, кроме монтажа на фасадах домов и магазинов, она применяется и в домашнем интерьере. С её помощью украшаются подвесные потолки, подсветка кухни, а также, аквариумы, террариумы и т.д.

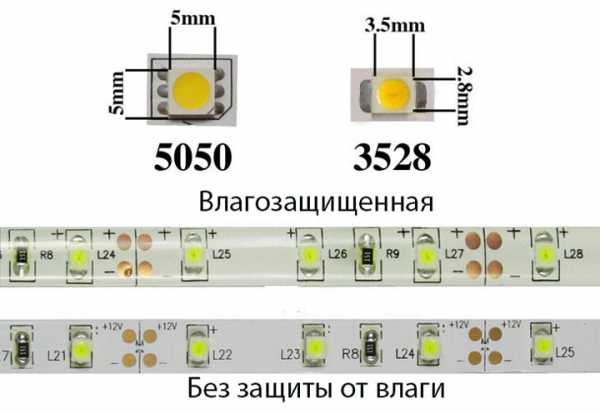

Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр обязательно должен указываться в маркировке. Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два. Также, они могут быть покрыты лаком или силиконом, или быть вообще без защиты.

Питание светодиодной ленты происходит от постоянного тока с напряжением 12 В или 24 В. Поэтому, при выборе ленты обязательным условием идёт приобретение трансформатора, который будет понижать напряжение при подключении к стандартной сети. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. В основном, это 12 В или 24 В.

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте. В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров. Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.

Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.

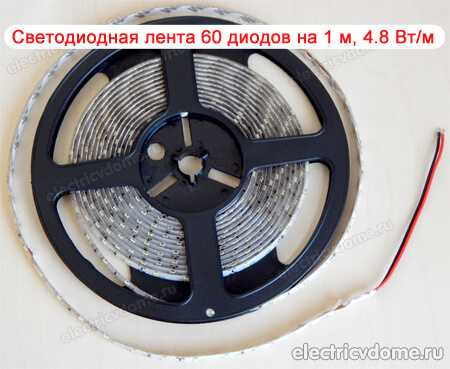

Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

На что следует обратить внимание перед подключением светодиодной ленты

1. Длина ленты.

Изначально необходимо подсчитать общую протяжённость того места, куда будет монтироваться лента. Здесь необходимо заранее учитывать, что её резку можно производить только через определённые расстояния, в зависимости от количества диодов.

2. Соблюдайте полярность.

В отличии от нагревательных приборов и ламп накаливания, светодиодная лента является полупроводниковым устройством, поэтому, при её подключении, обязательно нужно соблюдать полярность. Но, не стоит бояться подсоединить её к сети не правильно. С лентой ничего не произойдёт - она просто не включится, поэтому можно смело менять подключение питающих проводов.

3. Резка ленты.

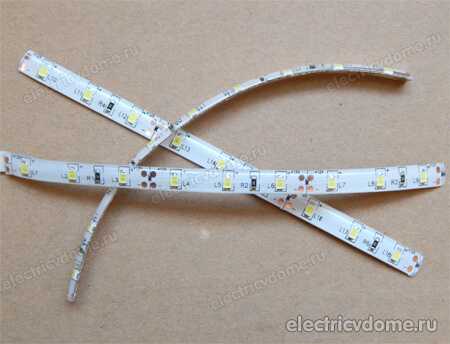

Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. В этом случае, она разрезается по заранее обозначенному на ней месту. Обычно, линия реза наносится через каждые три светодиода. Это связано с тем фактором, что они последовательно запараллеливаются по три штуки.

Конечно, обрезав ленту, не по заранее намеченной заводом-изготовителем линии, ничего страшного не произойдёт, а пара диодов, у которых разомкнулась цепь, просто не будут гореть.

4. Соединение кусков светодиодной ленты

Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой линии реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2.

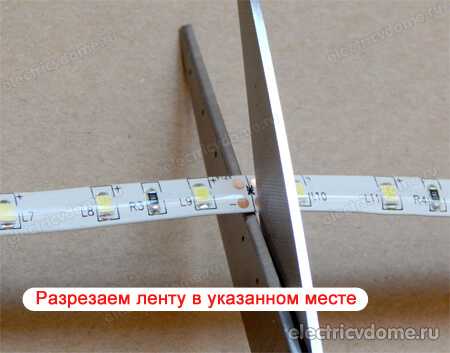

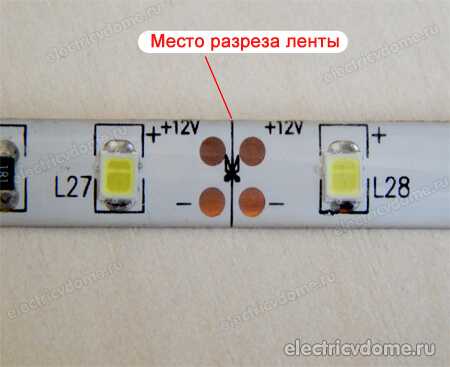

Разрезаем ленту в указанном месте. Давайте для примера разберем как подключить светодиодную ленту с помощью пайки. Допустим имеется три куска ленты которые необходимо подключить.

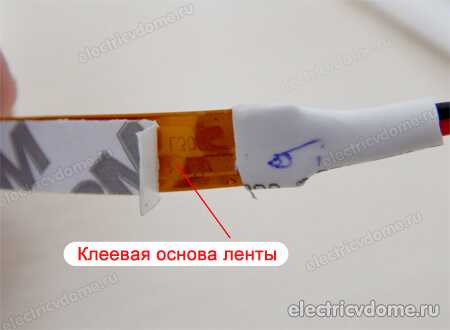

Для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте (имеется только на герметичных экземплярах). После этого припаиваем провода к этим площадкам.

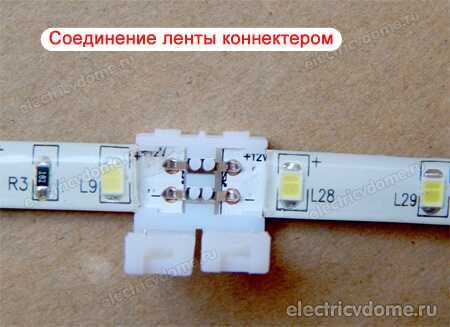

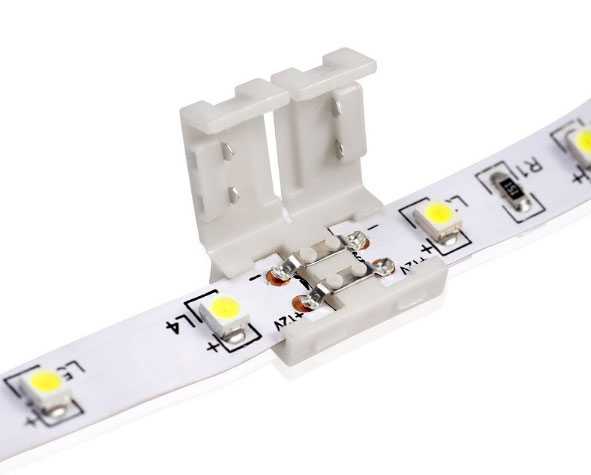

Также, существуют такие светодиодные ленты, которые соединятся между собой без пайки, а с помощью специальных разъёмов - соединительных коннекторов. Об этом мы расскажем в одной из следующих статей.

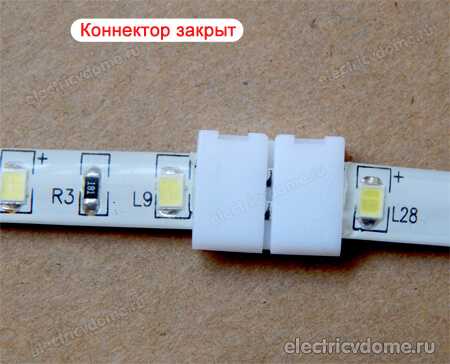

А так коннектор выглядит в закрытом виде. Получается очень аккуратно.

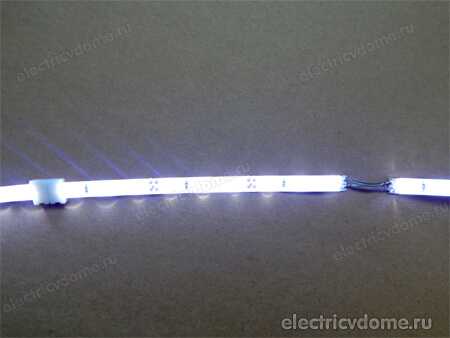

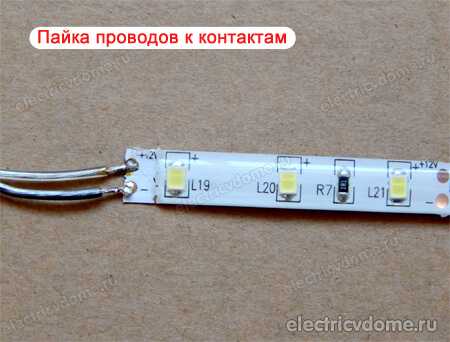

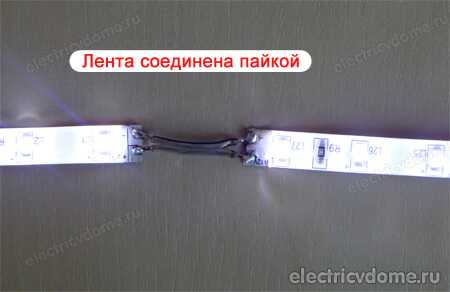

Место соединения двух кусков ленты пайкой

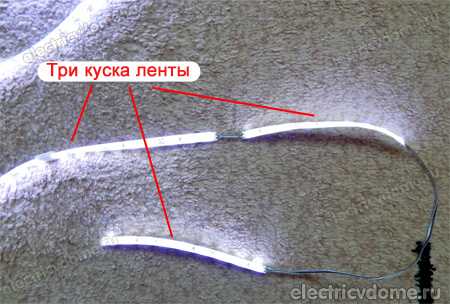

Все три куска подключаем последовательно

Подключение светодиодной ленты к сети 220в схема

После выбора источника питания, нужно произвести подключение светодиодной ленты к этому источнику.

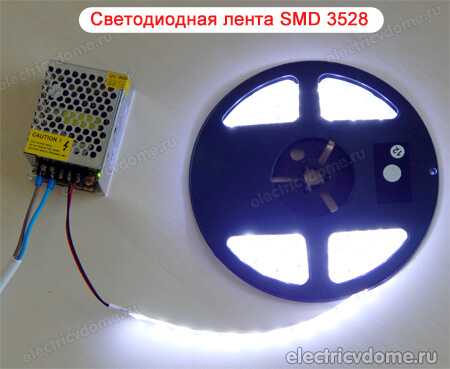

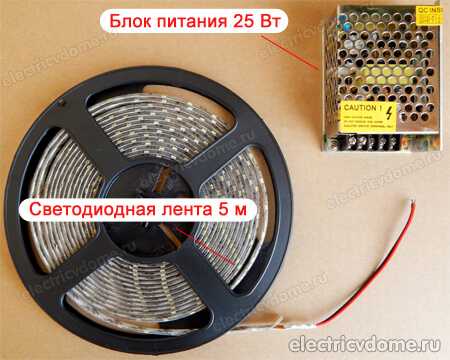

1) Схема один блок питания - одна лента стандартной длины

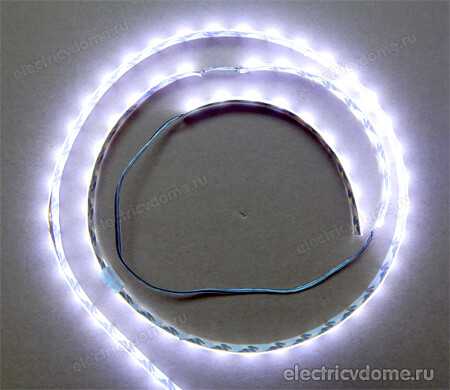

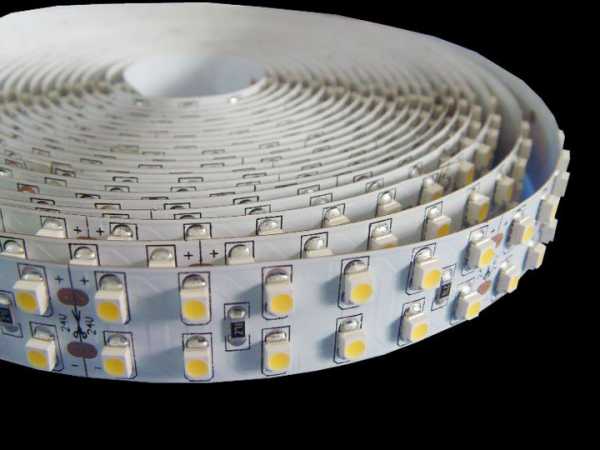

Обычно, стандартная светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения. Если проводов нет, то их необходимо припаять самостоятельно. Для этого, берём многожильные провода разных цветов (красный - "+", чёрный - "-"), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.

С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Эту процедуру необходимо производить маломощным паяльником и как можно быстрее, чтобы повышенной температурой не повредить светодиоды.

Желательно, на свободные концы проводов установить наконечники НШВИ. С их помощью можно добиться более качественного контакта с клеммами в блоке питания. Здесь стоит учитывать, что для обжатия провода в наконечнике необходим специальный инструмент, который используют электромонтажники.

Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.

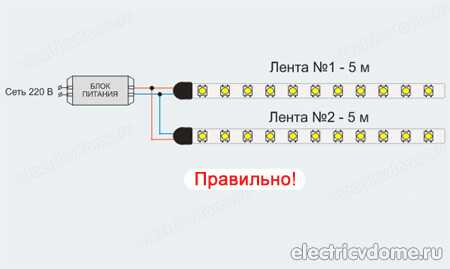

2) Схема с одним блоком питания и двумя лентами (мощность блока рассчитана на такую нагрузку).

Рассмотрим следующий вариант: вам необходимо установить и подключить светодиодную ленту длиной 8 метров. Цельный 8-ми метровый кусок найти очень сложно, т.к. стандартный размер составляет всего 5 метров.

В этом случае остаётся один единственный выход - один кусок оставить 5 метров, а от второго отрезать 3 метра и соединить их. Для этого необходимо найти линию, по которой обычными ножницами разрезать ленту. Далее, проводами с помощью пайки нужно замкнуть разорванную цепь (эта технология была приведена выше).

После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению.

Хочу обратить ваше внимание на то, что эти два отрезка нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно.

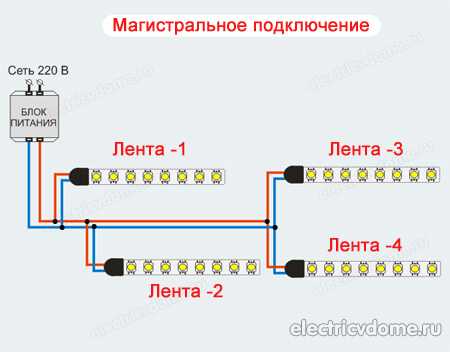

Существуют варианты, когда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии).

Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.

Ошибки при подключении светодиодной ленты

В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более. Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая. Это получается не правильная схема подключения и так делать категорически нельзя.

Проблема кроется в том, что схема подключения светодиодной ленты была выбрана не правильно, и провода, соединяющие диоды, очень тонкого сечения, которые рассчитаны исключительно на одно изделие. Соединяя несколько лент последовательно, значительно увеличивается сопротивление.

Это приводит к тому, что вторая и последующие части будут гореть гораздо тускнее. Кроме этого, через первую подключённую ленту будет протекать значительно увеличенный от номинального ток, следовательно, увеличится теплообмен и светодиоды будут быстрее выходить из строя.

Как уже не однократно доказано, такое соединение уменьшает срок службы ленты в разы. Поэтому, старайтесь использовать правильную схему подключения.

Похожие материалы на сайте:

Понравилась статья - сохрани на стену!

electricvdome.ru

Как подключить светодиодную ленту? Ответ эксперта

Кажущееся, на первый взгляд, простым подключение светодиодной ленты на 12 вольт к блоку питания (БП), на самом деле таковым не является. Чтобы собранная осветительная система была надёжной и долговечной, необходимо заранее учесть все нюансы, определить подходящий для себя способ монтажа и подключения и только после этого приступать к выполнению работ.

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

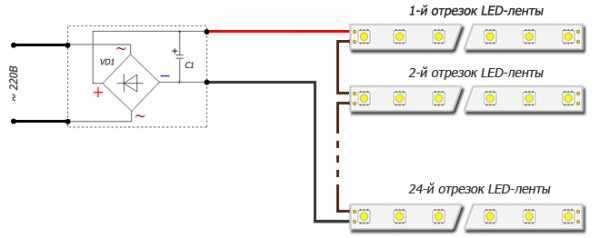

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно. Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее. В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт. Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (Uобр=600 В, Iпр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

  • на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
  • конструкция имеет низкую надёжность из-за огромного количества соединений;
  • низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока. Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

  1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
  2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

Простейший классический вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С1), который снижает сетевое напряжение до нужного значения. Затем оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С2). Расчёт ёмкости гасящего конденсатора производят, исходя из заданного напряжения и тока в нагрузке. Ввиду перечисленных выше недостатков подключать светодиодную ленту через такой блок питания не рекомендуется.

Активное применение БТБП в китайской электронике обусловлено исключительно экономией средств.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант — импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

Принять правильное решение в пользу того или иного источника питания поможет статья о выборе блока питания для светодиодной ленты.

До 5 метров

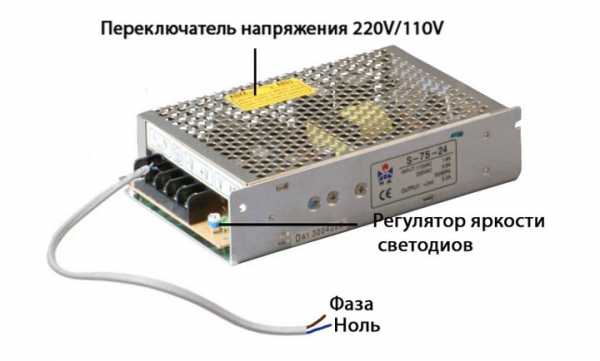

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой. Процедуру подключения выполняют в следующей последовательности:

  • с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм2;
  • свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
  • к клеммам L и N (220V AC) подключают сетевой провод.

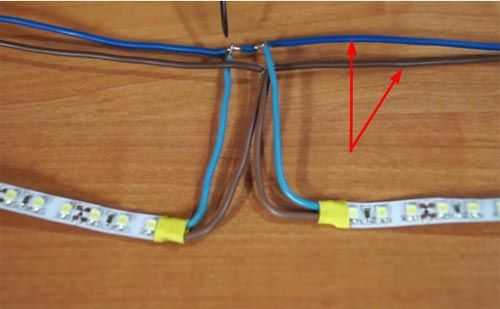

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

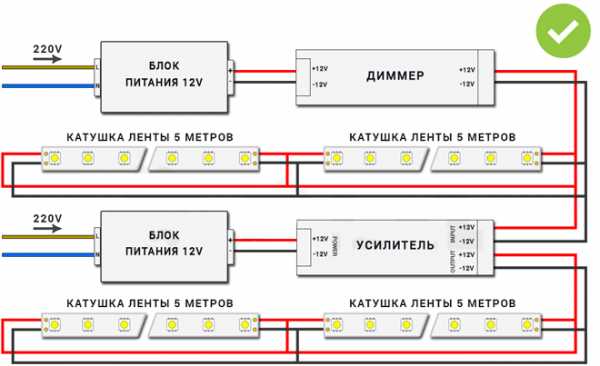

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров. Чтобы избежать токовых перегрузок, подключение светодиодных лент длиною 10, 15 и даже 20 метров следует выполнять по одной из приведенных схем ниже. Первый вариант предполагает использование одного блока питания большой мощности, способного обеспечить в нагрузке ток до 20 А. Для равномерного свечения светодиодов напряжение питания на каждый из 5 метровых отрезков подаётся с обеих сторон. Во втором варианте каждый отрезок запитан от отдельного источника 12В. Реализовать данную схему немного сложнее, так как потребуется еще один блок питания и больше соединительных проводов. На третьей схеме кроме двух источников постоянного напряжения на 12 В в цепь добавлены диммер и одноканальный усилитель сигнала. Диммер служит для регулировки яркости светового потока. Задача усилителя сигнала – в точности продублировать сигнал с диммера для тех светодиодных лент, которые запитаны от второго БП.

Рассмотренные способы включений LED-лент являются типовыми, но их вариации могут использоваться для разработки более сложных схем с целью реализации определенных задач или удовлетворения требований заказчика.

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Для удобства читателей все основные схемы, правила монтажа, примеры и нюансы включения мультицветных лент собраны в отдельной статье о схемах подключения светодиодных RGB и RGBW-лент.

Подключение через выключатель

Разумеется, любой осветительный прибор должен подсоединяться к электросети через выключатель. Причём светодиодные ленты, управляемые с пульта, не должны быть исключением. Но на каком участке схемы должен находиться выключатель, чтобы эксплуатация всей осветительной системы была безопасной? В этом вопросе только один правильный ответ: в самом начале схемы, разрывая фазу в цепи переменного тока. Если выключатель установить в цепи постоянного тока, то блок питания будет всегда оставаться под напряжением. Это плохо по двум причинам. Во-первых, радиодетали имеют рабочий ресурс, который будет исчерпан значительно раньше. Во-вторых, блоку питания придётся круглосуточно противостоять импульсным сетевым помехам и скачкам напряжения, которые только ускорят его износ.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

  • работы по подключению и монтажу выполнять только на отключенном оборудовании;
  • перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

  • термоусадочную трубку для изоляции спаянных участков проводов;
  • наконечники для проводов;
  • коннекторы для последовательного соединения двух участков лент;
  • алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Если у Вас возникли сложности с подключением – задайте вопрос в комментариях ниже, наши технические специалисты обязательно помогут.

Читайте так же

ledjournal.info

Подключение светодиодной ленты к сети 220В схема

Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

  • преобразовать переменное напряжение сети в постоянное;
  • выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
  • стабилизировать параметры электрического питания.

Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное.
При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.
Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке.

Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!

Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

Таблица номиналов элементов схемы:

  • C1 – 2,2 мкФ 400 В
  • R1 – 1,3 кОм
  • R2 – 4,3 кОм
  • R3 – 47 Ом
  • VD1 .. VD4 – 1N4007
  • VT1, VT2 — 13002

На схеме можно выделить три узла:

  • выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
  • стабилизатор тока на R2, R3, VT1, VT2;
  • сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.
При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц. Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

И последний элемент это последовательная сборка светодиодов из ленты. Стандартная светодиодная лента собирается по схеме из трех последовательных светодиодов и одного токоограничивающего резистора. Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В. На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е. как будет удобнее с точки зрения топологии.
Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной.

Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

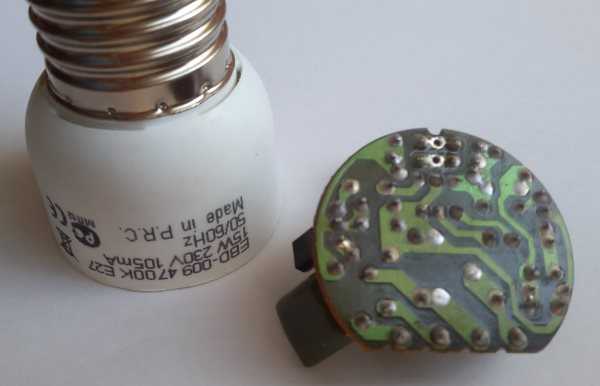

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

Лампочка разбилась, а плата осталась в рабочем состоянии.

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено.
Добываем элементы из этой платы и собираем новую схему. На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт. Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

hardelectronics.ru

Блок питания 12 В для светодиодной ленты: виды, модели, цены

Светодиодное освещение широко используется в быту. Оно актуально для подсветки отдельных поверхностей либо как дополнительный или основной источник света. Чтобы освещение было стабильным, а установленные изделия прослужили как можно дольше, следует правильно подобрать блок питания 12 В для светодиодной ленты. Грамотный выбор позволит избежать преждевременного снижения качества свечения и позволит защитить изделие от перепадов напряжения.

Блок питания – главное условие для длительной службы светодиодной ленты

Содержание статьи

Назначение блока питания для светодиодной ленты

Прежде чем выбрать светодиодные ленты с целью оформления интерьера, следует ознакомиться с особенностями эксплуатации подобных изделий. Например невозможно прямое подключение к розетке на 220 В, так как изначально они рассчитаны на 12 В. Нарушение данного правила приведет к выходу ленты из строя.

Блок питания поможет снизить напряжение до 12 В

Чтобы не допустить перегорания ламп, требуется напряжение в источнике питания понизить с 220 В до нужного значения. Реализовать это можно с помощью блока питания 12 В. Для светодиодной ленты 12 В он является необходимым элементом, без которого невозможно подключение изделия к системе электроснабжения.

Внимание! Наибольшее распространение получили светодиодные ленты на 12 В, однако в продаже можно найти модели на 24 В.

Производители предлагают блоки на 24 В

Достоинства и недостатки блоков питания 12 В

Блок питания обладает рядом неоспоримых преимуществ:

  • Повышает электробезопасность при эксплуатации светодиодной ленты;
  • Увеличивает срок службы изделия;
  • Снижают потребляемое напряжение до требуемого уровня;
  • Позволяет стабилизировать нагрузку на лампы.
С блоком питания светодиодная лента прослужит дольше

К недостаткам подобных устройств следует отнести затраты на их приобретение, а также необходимость декорирования в процессе выполнения монтажных работ. Приходится рассматривать различные варианты расположения блока питания относительно ленты, позволяющие спрятать прибор от окружающих.

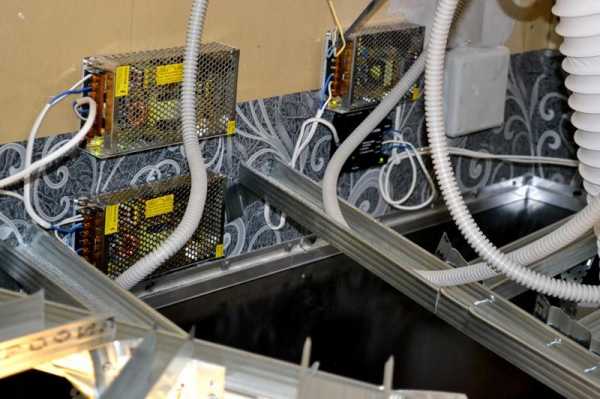

После подключения блок питания надо будет спрятать

Виды блоков питания 12 В

Производители предлагают готовые приборы с различными вариантами исполнения. В зависимости от уровня защиты от атмосферных осадков устройства могут быть:

  • Герметичными, допускающими эксплуатацию в условиях повышенной влажности, включая открытый воздух. Способен хорошо отводить тепло и не боится неблагоприятных природных факторов;
  • Полугерметичными. Универсальный вариант, которые может эксплуатироваться внутри и снаружи здания. Имеет степень защиты IP54;
  • Негерметичными, которые могут эксплуатироваться в сухих помещениях.
Блоки питания представлены широким модельным рядом

Широкий модельный ряд позволяет подобрать блок питания с потребляемой мощностью 12-800 Вт, рассчитанный на ток 1-66 А. Есть изделия с активным и пассивным охлаждением. В первом случае прибор комплектуется встроенным вентиляторов, который, обеспечивая необходимый уровень теплоотвода, способен создавать некоторый шум в процессе эксплуатации.

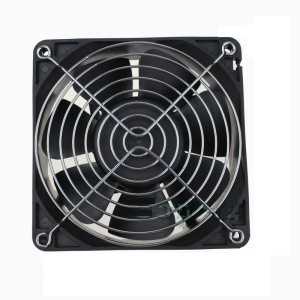

Активное охлаждение гарантирует своевременный отвод тепла

Блоки питания для светодиодных лент 12 вольт могут быть в герметичном корпусе из:

  • Пластика. Такие модели отличаются компактностью, герметичностью, небольшим весом и компактными размерами. В то же время для них характерен плохой теплообмен и ограниченный выбор мощности. Максимальная мощность не превышает 100 Вт;
Пластиковый корпус – лучшее решение для эксплуатации в быту
  • Алюминия. Самый дорогостоящий тип, отличающийся высоким уровнем надежности, герметичности и прочности. Благодаря своим особенностям имеет хороший теплообмен, не боится воздействия большинства негативных факторов: температурных колебаний, прямого солнечного света, влажности. Находят применение при подключении светодиодных лент не только в быту, но и монтаже внешней световой рекламы;
Корпус из алюминия – надежный выбор
  • Других металлов. Приборы изготавливаются с перфорацией и контактными площадками. Их можно устанавливать в сухих помещения, выделяя закрытые места для снижения количества попадающей внутрь пыли.
Через перфорацию внутрь прибора легко попадает пыль

Как рассчитать блок питания для светодиодной ленты своими руками

Чтобы блок питания работал стабильно, необходимо заранее правильно рассчитать его мощность. Для расчета потребует знание номинального напряжения и мощности, которую будет потреблять один метр светодиодной ленты Pм. Эти показатели индивидуальны и зависят от того, какими характеристиками обладают светодиоды, входящие в состав светодиодной ленты, и их количество на погонный метр, а также протяженности самого изделия (L).

Как рассчитать блок питания для светодиодной ленты? В следующей последовательности:

  • Находим общую нагрузку, умножив мощность погонного метра светодиодной ленты на ее длину: Pобщ = L × Pм. Например, если мощность погонного метра составляет 15 Ватт, то пять метров ленты будет потреблять 5×15 = 75 Ватт;
  • Полученное значение умножаем на коэффициент запаса kз, который численно равен 1,2…1,3: Pбп = kз×Pобщ = 1,2×75 = 90 Вт. Коэффициент запаса позволит избежать перегрева блока питания в процессе эксплуатации. Прибор выбираем с мощностью, которая больше расчетного значения.

Внимание! При расчете мощности блока питания следует учесть мощность RGB контроллера, входящего в схему подключения. Данное значение, как правило, не превышает 5 Вт.

Характеристики контролера следует учитывать при расчете мощности

Если мощность погонного метра светодиодной ленты неизвестна, ее можно рассчитать самостоятельно. Для этого надо точно знать, сколько и каких светодиодов содержится в одном погонном метре. Пусть это будет 30 штук SMD 5050, каждый из которых рассчитан на силу тока 0,02 А. В таком случае суммарное значение потребляемого тока будет равно 30×0,02 А = 0,6 А. Отсюда мощность погонного метра светодиодной ленты равна 0,6 А×12 В = 7,2 Вт.

Подключение блока питания к светодиодной ленте своими руками

Монтаж подсветки в конкретном помещении начинается после того, как светодиодная лента будет подключена к блоку питания. Сделать это можно различными способами, каждый из которых имеет свои отличительные особенности и преимущества. Если подключение светодиодной ленты к блоку питания выполнено правильно, прибор сможет обеспечить работоспособность сразу нескольких подсветок.

Блок питания к светодиодной ленте должен быть подключен в точном соответствии со схемой

Прежде чем разобраться с порядком подсоединения блока питания, предлагаем познакомиться с условным обозначением на устройстве и светодиодной ленте:

Параллельное подключение

Данная схема актуальна, если требуемая для освещения превышает 5 метров. Последовательное соединение невозможно, так как нагрузка на токоведущие дорожки превысит допустимое значение, и подсветка выйдет из строя. Также в процессе эксплуатации будет иметь место неравномерное свечение. В этом случае изделия подключают параллельно:

ФотоОписание работ
Каждый отрезок ленты подключается к шине, с подходящим размером поперечного сечения (1,5 см²). Для подсоединения светодиодной ленты к шине можно использовать провода меньшего сечения (0,75 см²).
К источнику питания будут подключаться не светодиодные ленты, а шины.
После проверки правильности соединения, провода следует подключить к соответствующим клеммам на источнике питания.

Последовательное подключение

Если длина подключаемого изделие менее 5 метров, к параллельной схеме подключения прибегать необязательно. Подсоединить блок питания к светодиодной ленте в этом случае можно следующим образом:

  • Подключаем сетевой шнур к соответствующим клеммам на приборе. Как правило, «фазе» и «нолю» соответствуют провода синего и коричневого цвета, а заземлению – желто-зеленый. При отсутствии «земли» данная клемма остается незанятой;
  • Подключаем ленту к соответствующим схемам;
  • Проверяем работоспособность системы освещения.

Внимание! Отсутствие провода заземления нарушает требование к уровню безопасности монтируемой системы освещения.

Подсоединение элементов выполняют в соответствии с выбранной схемой

Как сделать блок питания для светодиодной ленты 12 В своими руками

Не всегда удается приобрести подходящую модель блока питания на 12 В. В таком случае прибор можно изготовить своими руками:

Внимание! Самодельный блок питания для светодиодов имеет ограничения по силе тока. В приведенном примере 1 А. Превышать данное значение запрещено.

Вместо блока питания от телефона можно использовать преобразователь от компьютера или другой техники. Трансформатор для светодиодной ленты 12 вольт может оказаться не лучшим выбором, так как их параметры часто превосходят требуемые в два и более раза. Это приведет к тому, что в процессе эксплуатации такой прибор будет постоянно перегреваться. Дополнительное охлаждение не позволит справиться с возникшей проблемой. Именно поэтому при наличии выбора лучше отдать предпочтение импульсному блоку питания.

Ремонт блока питания 12 В

После некоторого периода эксплуатации освещение может перестать работать. Не всегда причиной отказа может стать перегорание светодиодной ленты: из строя может выйти блок питания. Существует множество причин, способных вызвать поломку преобразователя:

  • Длительное нахождение в условиях повышенной влажности, если изначально прибор на такие условия работы не рассчитан;
  • Скопление пыли и грязи внутри устройства;
  • Некачественная сборка прибора либо использование некачественных деталей при сборке изделия;
  • Нарушение условий эксплуатации из-за несоблюдения требований производителя;
  • Изначально неправильный расчет показателей. Нередко после предварительных расчетов значения мощности некоторые пользователи не добавляют 20-30% к требуемому значению, а потому блок работает на пределе возможностей.

Внимание! Прежде чем приступить к ремонтным работам, следует точно определить причину отказа блока питания.

О перегорании устройства свидетельствуют следующие признаки:

  • Характерный горелый запах, усиливающий после вскрытия корпуса;
  • Присутствие почерневших, вздувшихся или обгоревших деталей. Чаще всего вздуваются конденсаторы;
  • Наблюдается обрыв дорожек и контактов между элементами электросхемы.

Внимание! Обнаружив дыру в перегоревшей плате или значительное повреждение отдельных деталей, откажитесь от ремонта: он будет нерентабелен.

При наличии нескольких поврежденных деталей для ремонта устройства будет достаточно произвести их замену. Для этого потребуется схема работы преобразователя, хотя чаще всего у таких приборов типовая схема, а причиной отказа может быть перегорание транзисторов, конденсаторов либо сдвоенного диода. Остальные детали сгорают редко.

Схема работы преобразователя поможет определить последовательность подключения элементов

Диагностику неполадок можно выполнить в следующей последовательности:

  • Открыв корпус, проверяем работоспособность предохранителя. Если он работает, контролируем напряжение на конденсаторах (С22, С23). Они в это время должны находиться под напряжением. О его работоспособности свидетельствует значение около 310 В;
  • Проводим диагностику ШИМ;
  • Контролируем напряжение на выходе и проверяем работоспособность микросхемы с помощью осциллографа.

Статья по теме:

Грамотно установленная светодиодная подсветка под шкафы для кухни поможет облегчить приготовление пищи. Какие светильники использовать, где разместить приборы и как их правильно смонтировать – читайте в материале нашего портала.

Где купить блоки питания для светодиодной ленты 12 В: цены на популярные модели

Чтобы приобрести современную модель по обоснованной цене, стоит заранее ознакомиться с предложениями ведущих производителей. Зная отличительные особенности наиболее популярных моделей, будет проще купить блок питания для светодиодной ленты, отвечающий всем необходимым требованиям, включая условия будущей эксплуатации. Предлагаем ознакомиться со средними расценками:

Таким образом, зная, как подобрать блок питания, несложно сделать правильный выбор. Правильный подбор технических характеристики позволит увеличить срок службы светодиодной ленты, обеспечив стабильное свечение во всех точках.

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Блок питания светодиодной ленты 12в

Светодиодные ленты — это светотехническое устройство, которое предназначено для декоративной подсветки в квартире или на рекламных щитах.

Конструктивно LED лента исполнена из гибкого пластика, на которой расположены светодиоды, ограничивающие резисторы или, иногда, другие элементы для регулировки режима работы источников света. Внутренняя сторона ленты обычно клейкая, что позволяет приклеивать ее при монтаже.

Как запитать светодиодную ленту — виды подходящего электрооборудования для этого

При увеличении напряжения на светодиоде выше номинального сильно увеличивается ток, что может привести к выходу диода из строя. Для предупреждения этого ток в цепи светодиода должен быть стабилизирован.

Для этого может быть использован стабилизированный источник питания, который носит название драйвера, или, в простейшем случае, резистор. Во втором случае возрастают потери электроэнергии, однако этот метод гораздо дешевле. Обычно в устройство такого осветительного прибора включены гасящие резисторы.

Наличие в светодиодной ленте гасящих резисторов позволяет использовать для ее работы блоки питания. В данном случае под этим термином понимается электротехнический прибор, на выходе которого вырабатывается напряжение в 12В, и который обеспечивает ток потребления, достаточный для нормальной работы ленты светодиодов.

Существуют следующие виды блоков питания для диодной ленты:

Прежде, чем рассмотреть эти разновидности, необходимо отметить, что иногда используется так называемый бестрансформаторный способ питания ленты.

Этот метод отличается простотой и дешевизной.

В таком случае в схему последовательно с выпрямительным блоком включается балластный конденсатор, на котором происходит падение лишней части напряжения сети. Переменное напряжение около 12В выпрямляется силовыми диодами, включенными по мостовой схеме.

Пульсирующее напряжение сглаживается фильтром. Величина конденсатора зависит от величины тока нагрузки. Например, при токе нагрузки в 150 мА величина конденсатора составляет около 2 мкФ.

Существует много факторов, влияющих на то, как выбрать светодиодные лампы для дома: начиная от разных вариантов дизайна и заканчивая такими техническими характеристиками, как цветовая температура и спектр излучения.

Для управления LED освещением в домашних помещениях служит специальный выключатель — диммер. Такой регулятор яркости благодаря своим преимуществам широко используется в системах «Умный дом».

Данный метод питания светодиодов имеет ряд недостатков. Самый большой недостаток этого метода состоит в том, что низковольтная цепь питания ленты не имеет развязки с сетью в 220В. Поэтому при использовании такого способа требуются дополнительные меры для обеспечения безопасности. Другой недостаток состоит в том, что такая схема ухудшает параметры самой сети питания.

Трансформаторный блок питания для лед ленты включает:

  • понижающий трансформатор;
  • выпрямитель;
  • сглаживающий фильтр;
  • схема стабилизации напряжения.

Так как питание ленты светодиодов осуществляется от промышленной сети, то для понижения напряжения с 220В на 12В используется понижающий трансформатор. Выпрямитель предназначен для выпрямления переменного тока. Он представляет собой обычно мостовую схему включения выпрямляющих диодов. Пульсирующее напряжение сглаживается с помощью RC или LC фильтра.

Для получения стабилизированного выходного напряжения могут использоваться стабилизатор на стабилитроне или более мощный стабилизатор на силовых транзисторах.

Достоинства такого блока питания состоят в простоте его конструкции, способности работать в условиях без нагрузки, а также в развязке от сети переменного тока.

Недостатки такой схемы состоят в больших габаритах. Кроме того, он не выдерживает перегрузок.

Импульсный блок питания для светодиодной ленты также имеет в своем составе трансформатор. Но его вес и размеры значительно меньше, так как он работает на более высоких частотах.

Этот блок питания также развязан от сети в 220 В. Его недостатки – это сложная для ремонта схема, плохая переносимость перегрузок и холостого хода.

Как правильно выбрать блок питания?

Чтобы выбрать или сделать своими руками блок питания для led ленты, надо знать напряжение питания и ее суммарную мощность.

В данном случае напряжение задано и оно равно 12 В. Для расчета мощности блока питания требуется знать длину ленты и мощность, потребляемую 1 метром ленты.
Расчет мощности блока питания светодиодной ленты производят путем умножения первого на второе. Для стабильной работы требуется создать запас по мощности в 30 -50%, то есть полученную мощность умножить на коэффициент 1,3-1,5. Запас зависит от того, как часто и на какое время включается лента. По полученной мощности и заданному напряжению питания выбирается блок питания.

А если устройство изготовить своими руками?

Наряду с покупкой стандартного блока питания ленты возможно изготовление его своими руками. Имеется большое количество различных схем блоков питания светодиодных лент. Но суть состоит в том, что необходимо подобрать подходящий трансформатор достаточной мощности и сделать выпрямитель со стабилизацией напряжения.

Интересное предложение состоит в использовании для этой цели блока питания от ПК. Например, блок питания типа АТХ мощностью в 300 Вт имеет выход стабилизированного напряжения в 12В с током до 15А. Он позволит питать светодиодную ленту мощностью в 150 Вт, а его цена значительно меньше стандартного блока питания ленты.

В процессе монтажа ленты необходимо припаять соответствующие контакты к ленте. При этом необходимо соблюдать полярность присоединения.

При неправильном соединении лента работать не будет, а светодиоды могут перегореть. Подключение ленты RGB осуществляется через специальный контроллер, у которого имеется три вывода для каждого из каналов и один вывод для общего минуса.

При расчете мощности питания такой ленты необходимо учитывать и мощность, потребляемую контроллером. Она обычно составляет порядка 5 Вт.

Выводы:

  1. Для дизайнерской подсветки и в рекламе широко используется лента со светодиодами.
  2. Для питания такой ленты используются трансформаторные и импульсные блоки питания.
  3. Для выбора подходящего блока питания необходимо знать рабочее напряжение и мощность ленты.
  4. Наряду с промышленными блоками питания можно использовать блоки, выполненные своими руками.

Видео с краткими характеристиками блоков питания для LED лент

elektrik24.net
