Схема четырехскатной крыши – Как сделать крышу четырехскатную — самая подробная инструкция!

Содержание

устройство, чертежи, монтаж, план, расчет узлов

Содержание:

Четырехскатная крыша, при условии грамотного ее возведения, отличается не только презентабельным внешним видом, но и повышенной прочностью, которая позволяет ей эффективно противостоять атмосферным осадкам и сильному ветру. В данной статье мы расскажем о том, каково устройство стропильной системы четырехскатной крыши, рассмотрим разновидности таких каркасов, а также опишем подробный план работ по их возведению.


Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.


Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

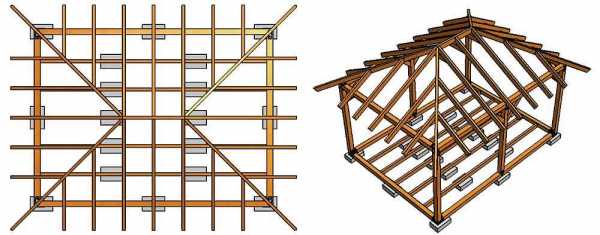

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.


При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.


При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.


В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

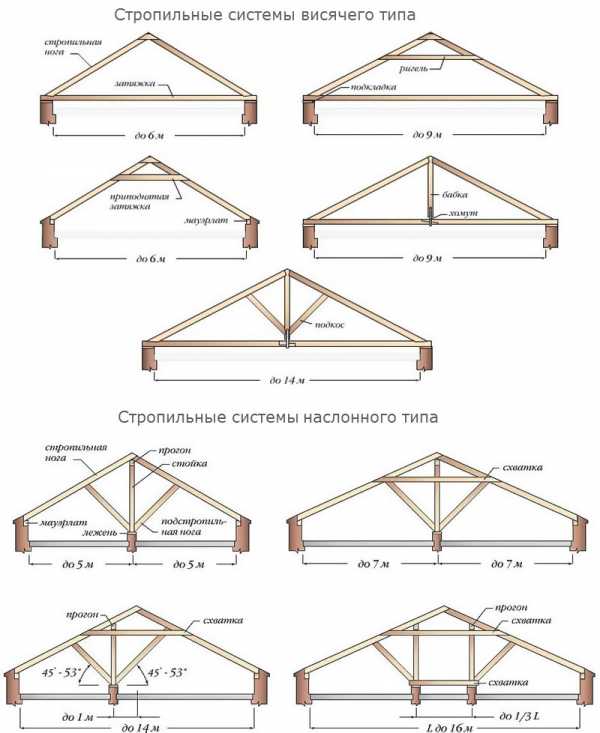

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Строительство вальмовой крыши

Поскольку в частном строительстве используются преимущественно вальмовые крыши с наслонными стропилами, рассмотрим подробнее процесс монтажа четырехскатной стропильной системы такой конструкции. Опорой для конструкций будут служить перекрытия, размещенные на мауэрлате.


Фиксация методом врубки будет выполняться лишь в месте стыковки конька со стропилами, поэтому мауэрлат можно устанавливать на обычных креплениях. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м. Крыша на плане будет превосходить размеры дома на 40-50 см с каждой стороны – это ширина карнизного свеса.

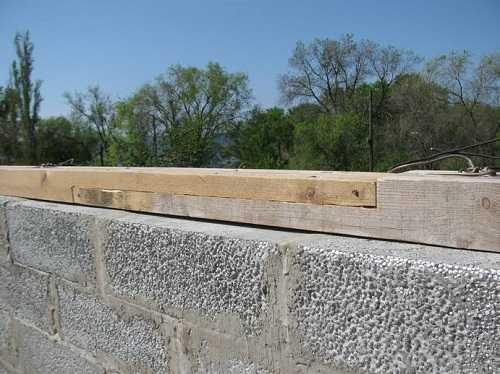

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

Общие рекомендации таковы:

  • В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
  • При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

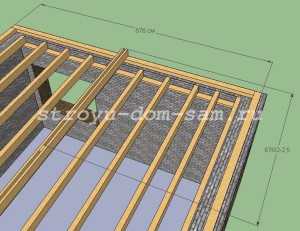

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

  • Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
  • Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
  • Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.


Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Крепление угловых выносов стропильной системы

В углах за карнизной доской необходимо установить угловые выноса.

Их крепят так:

  • От угла до места условного пересечения балки перекрытия с крайней опорой каркаса натягивают шнурку.
  • По ее контуру в нужном месте размещают брусок. На бруске нужно отметить места, где он пересекает балку перекрытия и угловой стык карниза. По разметке все лишнее обрезают.
  • С помощью уголков готовый элемент крепится к перекрытию и мауэрлату.

Те же действия выполняются со всеми оставшимися выносами.

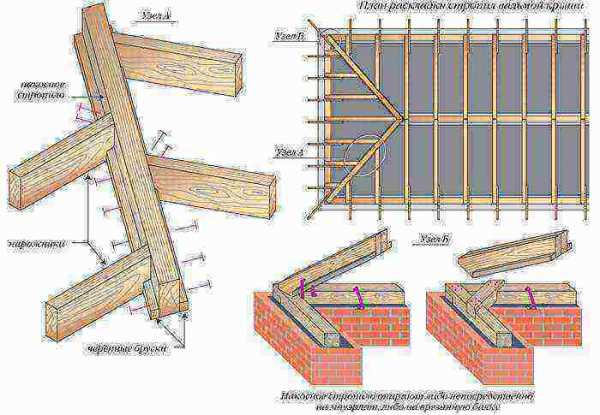

Устройство накосных стропил - чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

  • С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
  • Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
  • Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
  • В другой заготовке для нижней пятки отпиливаем участок под углом α.
  • С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
  • Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
  • Стыковка досок производится гвоздями на расстоянии 40-50 см.
  • Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.


Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Сборка и монтаж вальмовых стропильных ног

По натянутой шнурке от конька к центру ската замеряем нижний угол γ и вычисляем противоположный угол δ=90º-γ. Так же, как и с диагональными деталями, изготавливают шаблоны для запилов на верхней и нижней пятке элемента, чтобы он плотно вошел между диагональными стропилами. Изготовив центральное стропило вальмы, его нужно установить в соответствующем месте.

Жесткость конструкции и надежное крепление наиболее коротких нарожников обеспечивается путем установки коротких выносов между карнизом и угловыми выносами.


На следующем этапе делают шаблоны для нарожников:

  • Кусок доски отпиливают под углом δ и примеряют на месте соединения с диагональной ногой.
  • Различают лишние участки, затем их отпиливают. Этот шаблон понадобится для создания всех нарожников, которые будут установлены с одной из сторон вальмы. Для другой половины запил на заготовках нужно будет сделать с противоположной стороны.
  • Нижнюю пятку нарожников подрезают по шаблону, отпиленному под углом γ. Такая заготовка подойдет для создания нижних стыков на всех нарожниках.

Изготовление нарожников производится с учетом расчетной длины элементов и согласно изготовленным шаблонам. Они заполнят плоскости вальм и основных скатов. Установку этих деталей выполняют так, чтобы места стыковки накосов с нарожниками с противоположных сторон не сходились в одном месте, то есть вразбежку. Крепежными элементами для соединения нарожников с диагональными стропилами служат уголки, а с выносами и балками перекрытия – зубчатые пластины или уголки – кому что удобнее.

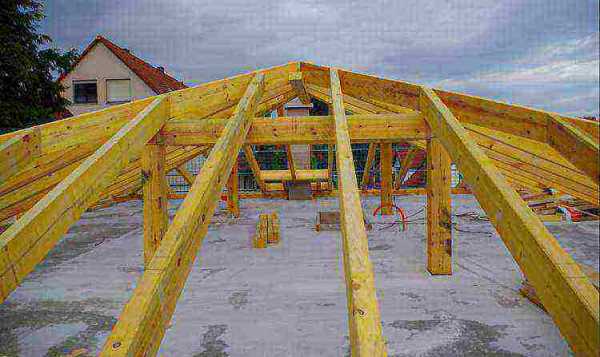

Сооружение крыши с шатровым типом каркаса выполняется по тем же технологиям, что и с вальмовым. Единственное отличие заключается в отсутствии конька в шатровых крышах. В данном случае монтаж стропильной системы шатровой кровли начинается со стыковки диагональных стропил, а затем – нарожников. Если же используются висячие стропила, сначала выполняется монтаж центральной фермы.

Таким образом, детальное изучение особенностей строительства четырехскатных крыш позволит вам приступить к созданию каркасной конструкции со знанием дел.



kryshadoma.com

Устройство стропильной системы четырехскатной крыши чертежи

Устройство шатровой и вальмовой кровли

Стропильная система четырехскатной крыши выполняется как наслонная и висячая, все зависит от того, какой способ крепления стропил выбран. Монтаж последней стропильной системы сложен, и в последующем ремонте она тоже достаточно трудоемка. Такая стропильная система используется в домах без внутренних простенков. Для висячей стропильной системы наружные стены служат опорой. Наслонную же стропильную систему кровли изготовить намного легче, и по материальным вложениям такая кровля дешевле. Используют данную конструкцию в случае, если в середине дома есть несущая стена или промежуточные столбчатые опоры на железобетонном перекрытии. Такая опора позволяет увеличить длину пролета, перекрываемого наслонными стропилами. Чаще всего, если уклон крыши менее 40°, применяют наслонную стропильную систему для устройства четырехскатных крыш .

Вальмовые крыши — это крыши с четырьмя скатами. Причем, два из них имеют форму равнобедренной трапеции, а следующие два треугольной формы.

В зависимости от вида пересечения четырех скатов крыши, она может быть вальмовой или шатровой.

Четыре треугольника, которые сходятся вершинами в одной точке, образуют шатровую крышу. Устройство такой стропильной системы выполняется на зданиях квадратной формы. Пересечением двух трапеций и треугольников образуется вальмовая крыша. И монтаж ее выполняется на зданиях прямоугольной формы. Пересекаясь короткими основаниями, трапециевидные скаты образуют ребро, которое располагается вдоль длинной части дома, а треугольные скаты покрывают оставшееся пространство торцов.

Особенности конструкции четырехскатной крыши

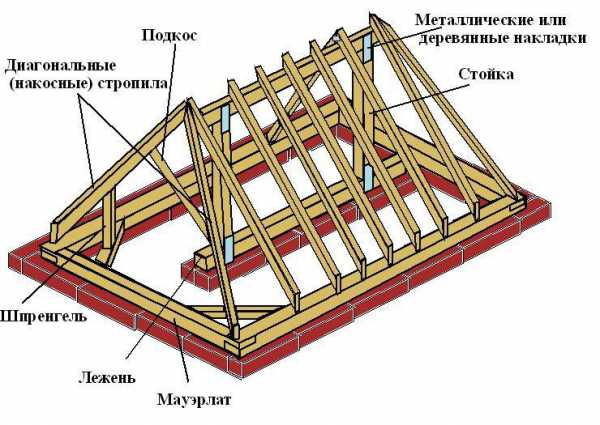

Конструкция вальмовой крыши. Для такой крыши используют конструкцию с балками и двойной затяжкой.

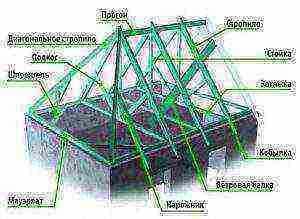

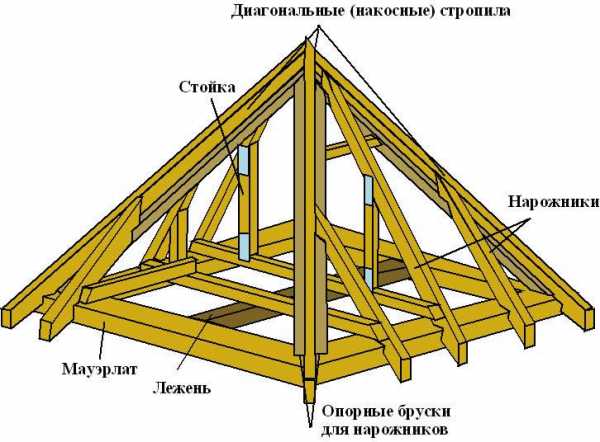

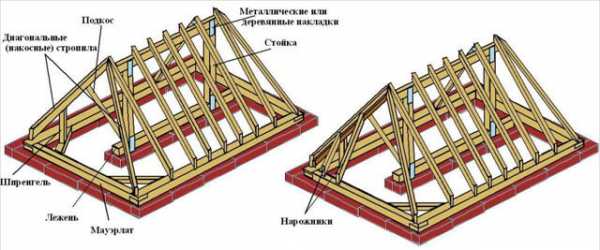

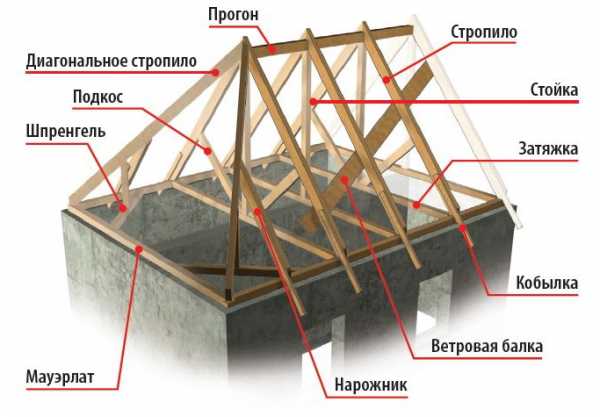

Конструкция наслонной стропильной системы крыши собирается из:

  • направленных к углам стен диагональных (накосных) стропил;
  • нарожников – укороченных стропил скатов крыши;
  • стоек, подкосов;
  • прогонов, лежней;
  • шпренгелей;
  • ригелей.

Мауэрлат – элемент кровельной системы. Это деревянный брус, который укладывают поверх периметра наружной стены. Является крайней нижней опорой стропил. Он распределят нагрузку от точек опирания стропил на верхнюю часть стены, а также служит креплением крыши к стенам. Мауэрлат – это опора под диагональные (накосные) стропила четырехскатной вальмовой или шатровой крыши. Такие стропила четырехскатных крыш изготавливаются длиннее обычных, так как они несут большую нагрузку, являясь опорой для нарожников. Нарожники – это укороченные стропильные ноги, опорой для которых с одной стороны является накосная нога, а с другой – мауэрлат. При ширине строения, превышающей 4,5 м, стропильные ноги делают составными по длине и называют многопролетными. Для уменьшения длины пролета приходится прибегать к подкосам и стойкам.

Богатство фантазии частных застройщиков часто вызывают восхищение. Свежих идей много, но самая надежная конструкция – вальмовая стропильная система крыши.

Вальмовые конструкции крыш

Плоскостной план вальмовой крыши. C его помощью можно быстро рассчитать площадь кровли.

Прежде чем приступать к устройству вальмовой крыши, необходимо выполнить чертеж стропильной системы. Это облегчит производство монтажа и поможет выполнить расчет необходимого количества строительного материала. Для этого нужно определиться с будущим уклоном скатов крыши. Больше материалов необходимо для обустройства крыши с большим уклоном. Точный расчет будет гарантией долговечности службы вашей крыши, ее надежности и внешнего вида.

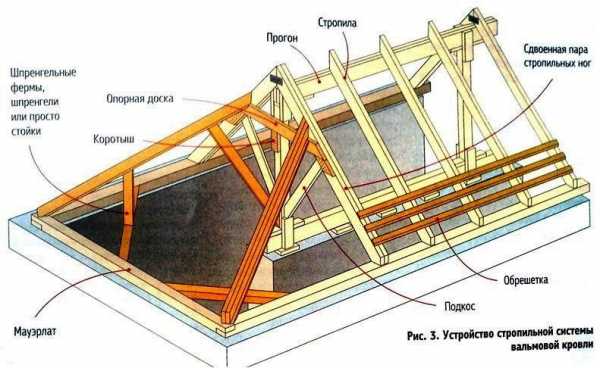

Устройство стропильной системы вальмовой крыши следует начать с мауэрлата, на который будут опираться стропила. Под мауэрлат необходимо оборудовать армирующий пояс из железобетона, он поможет усилить несущую способность стены.

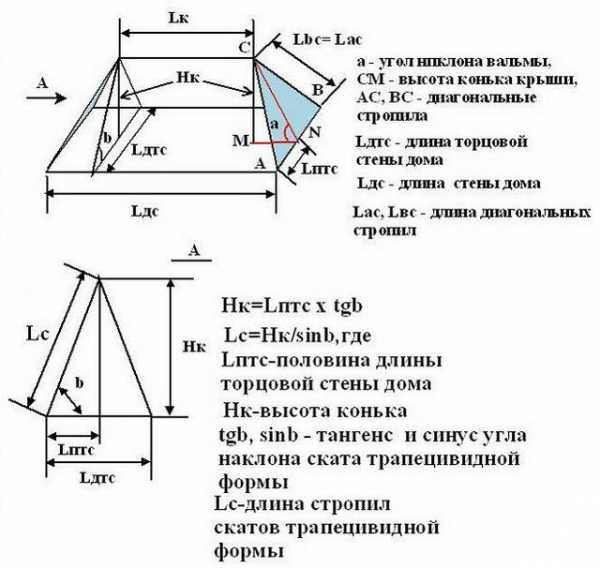

Формула расчета вальмовой крыши. Угол наклона скатов трапецивидной формы является определяющим.

Поверх кирпичной стены устанавливается опалубка, в которую располагают арматурный каркас, после чего горизонтально заливают бетон. В процессе работы в каркас крепятся из оцинкованного металла шпильки 10 мм диаметром. Они должны выступать из мауэрлата на 3 см. После застывания бетона верхнюю его часть обрабатывают горячим битумом и клеят рубероид. Это поможет сохранить древесину мауэрлата от гниения. Сверлят отверстия в брусе и насаживают его на выступающие шпильки, и затягивают гайки.

Для мауэрлата используется, как правило, деревянный брус, предварительно обработанный антисептиком, сечением 100*150 мм или 150*150 мм. Параллельно будущему коньку на мауэрлат укладывают центральную балку. Позже на эту балку будут устанавливаться стойки, которые будут поддерживать конек.

Составляющие конструкции каркаса

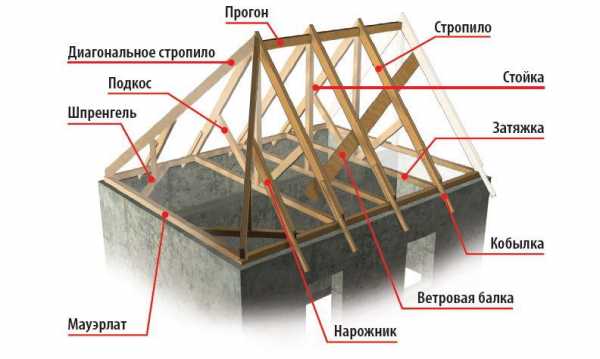

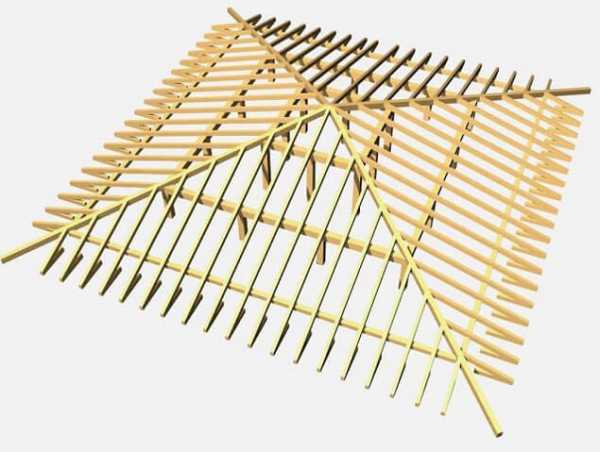

Стропильная система четырехскатной крыши – это каркас, который состоит из различных стропил вальмовой крыши: рядовых, накосных, диагональных, нарожников, затяжек, подкосов. Для усиления накосных стропил иногда используется такой конструктивный элемент, как шпренгель.

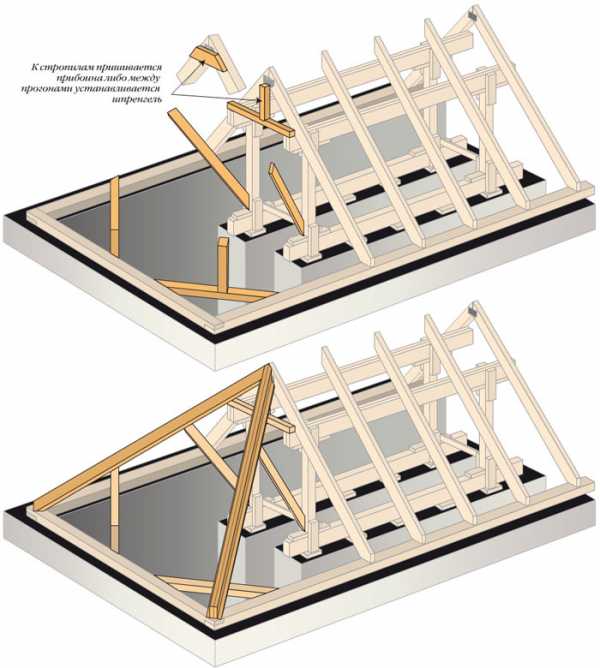

Шпренгель представляет собой балку из бруса, прокинутую на угол по пересекающимся стенам наружи. Для того чтобы балка не прогибалась, устанавливают два подкоса в шпренгельную конструкцию. Такую опору называют шпренгельная ферма.

Схема разметки крыши вальмового типа.

Все стропила изготавливаются из хвойных пород древесины, они должны быть высушены до 20% влажности. Методом спаривания двух досок удлиняют стропильные ноги, что придает дополнительную прочность. Антисептическим средством обязательно должны обрабатываться все элементы стропильной системы из дерева. Устройство стропильной системы начинают с установки вертикальных стоек, которые поддерживают прогон (коньковый брус). Стойки крепятся к центральной балке. После выполняют монтаж диагональных стропил.

Стропилом можно быть обрезная доска сечением 50*150 мм. Главным элементом стропильной системы является накосная нога или диагональное стропило, которое несут основную нагрузку. Диагональные стропила должны быть одинаковой длины. Свесы кровли делаются в пределах 60 см, но могут доходить до метра в местах больших ветровых нагрузок.

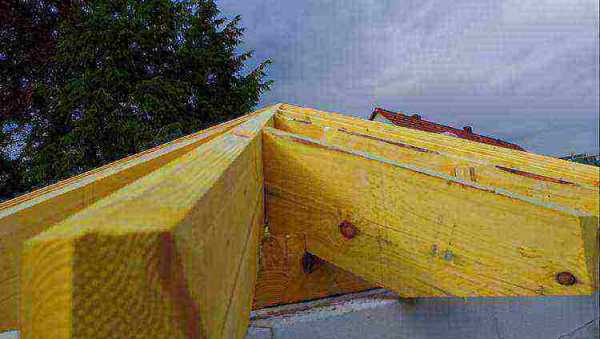

Сложнее всего состыковать правильно диагональные стропила, коньковый брус и центральное стропило с торцевой части дома. В первую очередь устанавливаются накосные стропила, потом рядовые с расстоянием в пределах 60 см. К коньковому брусу и мауэрлату рядовые стропила крепят способом врубки, дополнительно фиксируют постановкой верхних ригелей и стяжек; к диагональным стропилам крепятся с каждой стороны, которые скрепляют накосные стропила с мауэрлатом.

Монтаж рядовых нарожников и стропил выполняется под углом 90 градусов к коньку параллельно друг другу. Шпренгель – брус, который укладывают на две стены, сходящиеся углом. На брус устанавливают вертикальную стойку.

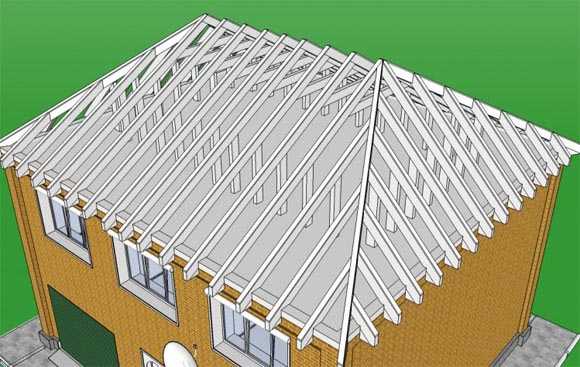

Шатровые конструкции крыш

Конструкция шатровой крыши.

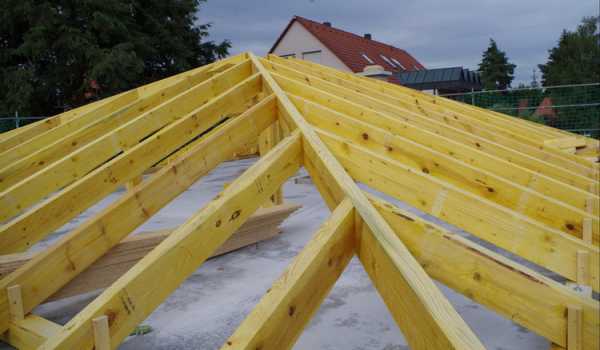

Шатровая крыша – это четырехскатная конструкция, в основе которой четырехугольник, к которому сходятся равнобедренные треугольники в верхней центральной точке. Такое устройство кровли помогает сэкономить на материалах, так как не требует дополнительного обустройства фронтонов. Конструкцию шатровой крыши можно изготовить самостоятельно независимо от типа здания, но удобнее будет работать с квадратными основаниями. Перед началом возведения такой конструкции следует правильно выполнить все расчеты. Расчет площади для шатровой крыши просто выполнить, достаточно лишь посчитать площадь одного ската, а затем умножить ее на 4, если основание крыши квадратной формы. Площадь ската – равнобедренный треугольник, следовательно:

где b – длина основания треугольника;

S – площадь ската;

Далее произведем расчет площади свесов карнизов (равнобедренные трапеции). Умножаем высоту фигуры на полсуммы длин ее оснований. Устройство крыши предполагает два варианта расчетов:

  1. Можно использовать высоту конька и длину основания кровли.
  2. Можно учитывать длину диагональной ноги и длину основания по периметру.

Пример расчета площади шатровой крыши:

Формула расчета карнизного свеса шатровой крыши.

  • здание – 6*6 м;
  • h конька – 2,97 м;
  • угол уклона скатов – 35°;
  • длина диагональной ноги – 5,21 м;
  • ширина свеса карниза – 60 см.

Расчет длины высоты треугольника по теореме Пифагора:

h 2 = a 2 – (b/2) 2

a – длина ската

h – высота треугольника

b – ширина основания

Площадь одного ската в форме треугольника равна 12,72 м 2. так как основание у нас квадратное, умножаем еще на 4. Соответственно, общая площадь составит 50,88 м 2. Теперь можно выполнить расчет площади свеса карниза. Для вычисления общей площади свесов следует умножить полученную площадь 4,76 м 2 на 4. Следовательно, общая площадь шатровой крыши составит 50,88 + 19,03 = 69,91 кв. м

Устройство пароизоляции

Устройство пароизоляции крыши – это один из важнейших этапов строительства крыши, точность выполнения которого влияет на длительность срока службы материалов кровли. Пароизоляция не допускает проникновения влаги от конденсата в «пирог» крыши, благодаря чему увеличивается срок службы крыши без ремонтных работ и сохраняются теплоизоляционные свойства, что, в свою очередь, позволяет экономить на отоплении.

Есть определенные правила установки пароизоляции. которые помогут сделать ее эффективной:

  1. Монтаж пароизоляции производится на внутренней части крыши, под другими слоями. Поверх нее располагается потолочное покрытие.
  2. Необходимо выдерживать промежуток между теплоизолирующим слоем и пароизолирующей пленкой для сохранения тепла.
  3. Так как пароизолирующая пленка выпускаются в рулонах, стыки и зазоры необходимо склеивать специальной лентой, чтобы добиться целостного покрытия без щелей.
  4. Пароизоляция устанавливается сразу за потолочным покрытием.
  5. Помещения должны быть вентилируемые, иначе конденсат будет оседать в них.
  6. Пароизолирующая пленка укладывается гладкой стороной внутрь, иначе она теряет все свои свойства.

Поделитесь полезной статьей:

Схема стропильной системы четырехскатной крыши

Скатные крыши достаточно популярны в частном загородном строительстве, а поэтому у многих большой интерес вызывает стропильная система четырехскатной крыши, которая имеет некоторые конструктивные особенности.

Именно такой тип крыши является предпочтительным вариантом как для загородного коттеджа, так и для беседки, возведенной на прилегающей территории.

Следует отметить, что четырехскатная крыша придает строению достаточно привлекательный внешний вид, а также позволяет получить дополнительное мансардное помещение большой площади.

Стропильная система четырехскатной крыши имеет сложное устройство и ее монтаж должен осуществляться только по предварительно проведенному расчету, итогом которого должна стать схема.

Расчет такой крыши, как для дома, так и для беседки можно провести своими руками, если воспользоваться специальной программой, разработанной именно для этих целей.

Ее стропильная система допускает несколько различных вариантов. К четырехскатным крышам относится полувальмовая, а также шатровая, и каждая из них имеет свои определенные особенности и различия.

Некоторые виды таких типов стропильных систем, монтаж которых можно произвести своими руками, представлены на фото ниже.

Особенности и виды кровли четырехскатного типа

Устройство и конструкция стропильной системы у кровли четырехскатного типа, прежде всего, зависит от конфигурации.

В настоящее время наиболее распространенными считаются вальмовая, шатровая, а также полувальмовая конструкции стропильной системы, которые могут быть использованы как для частного дома, так и для беседки.

Каждая из них имеет как достоинства, так и недостатки.

В любом случае стропильная система четырехскатной крыши предполагает расчет, который производится в зависимости от выбранного типа.

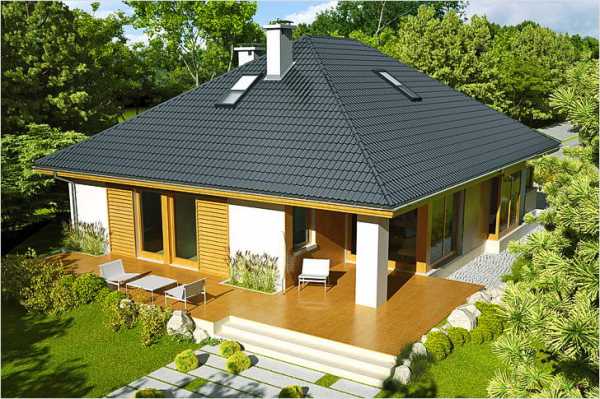

Достаточно популярен в частном строительстве вальмовый тип стропильной системы. Ее конструкция достаточно устойчива к различным внешним воздействиям и предполагает устройство и монтаж скатов трапецеидального типа.

Как правило, ее монтаж осуществляется при помощи нескольких отдельных стропил, которые идут от двух верхних точек. Такой тип стропильной системы может быть использован и для возведения беседки.

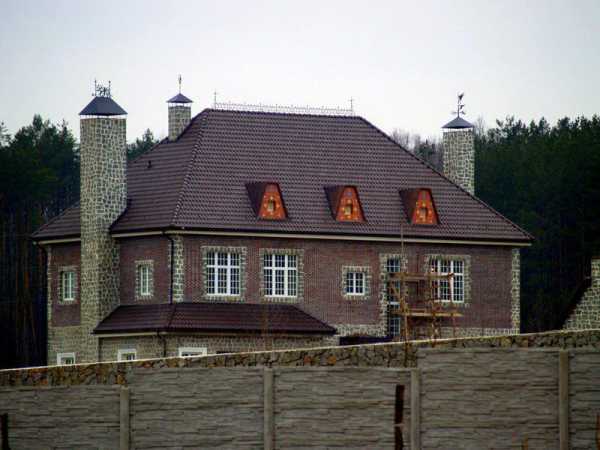

Варианты вальмовой кровли можно увидеть на фото, размещенном ниже.

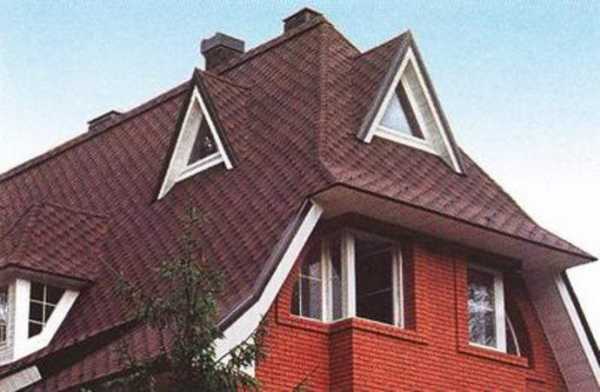

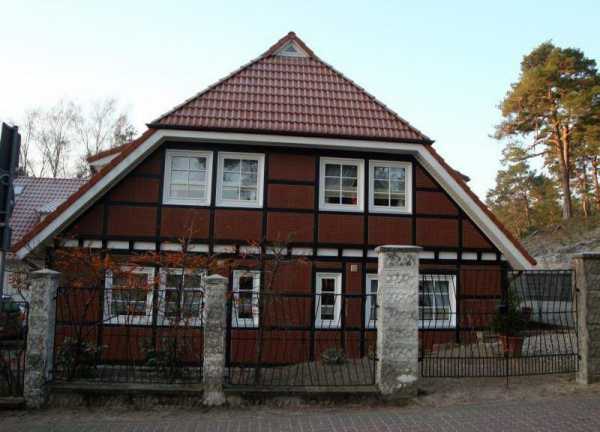

Также достаточно часто встречается полувальмовая крыша, конструкция которой отдаленно напоминает двухскатную.

Преимуществом этого типа стропильной системы считается возможность обустроить вертикальное окно в районе верхней мансарды.

Ее устройство предполагает отсутствие острого выступа, что позволяет отлично выдерживать достаточно сильные ветровые нагрузки.

Кроме этого, в некоторых случаях полувальмовая стропильная система дает возможность обустроить полноценное остекление верхнего пространства.

К четырехскатным относится и шатровая крыша, однако для ее обустройства необходимо, чтобы у стен строения конструкция была выполнена в форме квадрата.

Устройство данного типа крыши подразумевает за счет определенной конструкции скатов образование треугольника с равными сторонами. Очень часто шатровая крыша устанавливается на беседки.

Любой из видов данного типа стропильной системы подразумевает точный расчет, исходя из которого и осуществляется монтаж своими руками.

Особенности проектирования

Четырехскатная кровля вне зависимости от ее типа в обязательном порядке имеет каркас, конструкция которого предполагает наличие достаточно большого количества самых разных элементов.

Каждый из них имеет определенное назначение и должен соответствовать своим функциональным требованиям.

Для того чтобы такая кровля выдержала все возможные нагрузки в процессе своей эксплуатации, необходимо точно рассчитать возможности каждого ее составляющего элемента.

Такой расчет представляет собой достаточно сложные вычисления, которые не всегда можно произвести своими руками.

Лучше всего доверить расчет четырехскатной крыши квалифицированным специалистам, которые имеют профессиональную подготовку.

Расчет можно произвести и самостоятельно, однако для этого придется воспользоваться специальной программой.

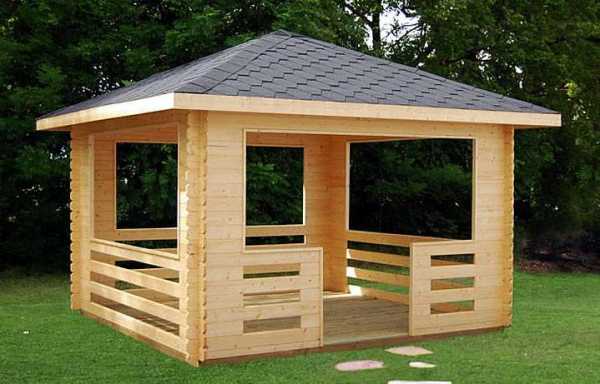

Легче всего такой расчет произвести для беседки, так как ее конструкция имеет более простую форму и предполагает использования меньше количества элементов.

Производя расчет каркаса крыши, важно не допустить критических ошибок, так как это может привести к серьезным последствиям при ее последующей эксплуатации.

В том случае, если будут допущены ошибки, то их исправление может привести к серьезным денежным вложениям и удорожанию всего строительства.

В первую очередь, производя расчет каркаса кровли, важно определиться с углом наклона ее скатов. Расчеты показывают, что чем выше будет угол наклона, тем больше потребуется строительных материалов.

Также, производя расчет крыши, следует обязательно учитывать и тот факт, что чем ниже угол ее наклона, тем более мощной должна быть конструкция самого каркаса.

Правильно произведенный расчет позволит сделать стропильную систему более качественной и мощной.

Полувальмовая, вальмовая или шатровая крыша четырехскатного типа представлены на фото, размещенных выше.

Виды и особенности стропильных систем

Устройство любого типа каркаса кровли четырехскатного типа может различаться не только эркером, но и наличием тех или иных составных элементов.

Так, ее монтаж подразумевает обустройство мауэрлата, прогона, а также опорной доски. Кроме этого, в состав каркаса кровли должны входить затяжки, нарошники, и непосредственно, сами стропила.

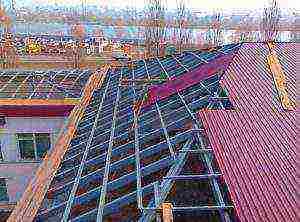

Установка четырехскатной кровли требует обустройства обрешетки, а также некоторых других обязательных элементов.

Немного проще каркас кровли у беседки и связанно это, прежде всего, с ее конструктивными особенностями. Монтаж четырехскатной крыши представлен на видео, размещенном ниже.

В любом случае, для того чтобы произвести монтаж каркаса кровли дома или беседки, необходимо разработать план стропильной системы и сделать это следует максимально точно.

Как полувальмовая, так и какая-либо другая четырехскатная кровля состоит непосредственно из каркаса и самой стропильной системы, на которую впоследствии будет опираться кровельный пирог.

Важным моментом при обустройстве такого типа кровли своими руками является равномерное распределение предполагаемой нагрузки по всей поверхности ее конструкции и далее на стены и непосредственно на фундамент строения.

Добиться этого позволяет не только правильное проектирование каркаса кровли, но и его монтаж. Для этого могут быть использованы стропильные системы самых разных типов.

Их выбор главным образом зависит от размеров строящегося дома.Кроме этого, учитывается наличие внутренних стен несущего типа или дополнительных опор.

В любом случае монтаж кровли может быть осуществлен с использованием висячих или наслонных стропил, о чем подробно рассказано на видео, размещенном ниже.

Конструкции стропильных систем

Достаточно часто используют стропильные системы висячего типа. Данный вид конструкции предполагает обустройство двух независимых опор, которые не подразумевают какой-либо промежуточной поддержки.

Такие системы стропил работают, как на изгиб, так и на сжатие. Также висячий тип конструкции стропильной системы создает горизонтальное усилие, которое соответственно передается и на все несущие стены.

Снизить данный вид нагрузки можно за счет использования специальных затяжек, которые представляют собой перемычки, выполненные из дерева или металла, соединяющие между собой все деревянные ноги.

При возведении мансардной или чердачной кровли такие затяжки устанавливаются в основании ног. Если такая затяжка крепится выше основания стропил, то ее основная функция только закрепляющая.

Следует отметить, что чем выше устанавливается такая затяжка, тем более прочными должны быть все составляющие элементы стропильной конструкции.

В тех постройках, в которых предусмотрена несущая средняя стена, или дополнительно установлены специальные опоры, как правило, обустраивается система стропил, которая предусматривает обустройство наслонных стропил.

Такие наслонные стропила своими нижними частями опираются непосредственно на мауэрлат, который должен быть уложен по всей поверхности наружных стен дома. Кроме этого, у такой стропильной системы средняя часть дополнительно укрепляется в средней части дома.

Конструкция системы стропил наслонного типа работает на изгиб и имеет меньший вес, чем висячие стропила, а значит, для ее устройства используется меньшее количество строительных материалов.

Кроме этого, стропильная система, которая выполнена с использованием наслонных стропил, имеет более высокую прочность, а соответственно и жесткость.

Некоторые особенности монтажа

Любая четырехскатная крыша, даже если устройство разрабатывается для беседки, предполагает наличие сложной конструкции, притом что они могут быть оборудованы эркером различной формы.

В основании таких типов крыш лежит треугольник, что и обуславливает их высокую жесткость и устойчивость.

Основными элементами такой кровли, которые на себе несут главную нагрузку, являются стропильные ноги, проектированию и монтажу которых следует уделить особое внимание.

Производя монтаж такой кровли своими руками, рекомендуется с максимальной точностью соблюдать правила и технологию строительства.

Кроме этого, следует использовать только качественные строительные материалы, обладающие необходимой прочностью и надежностью.

При возведении кровли четырехскатного типа следует особое внимание уделять всем угловым ее элементам, которые испытывают максимальное количество нагрузок.

При необходимости выполнить сростки некоторых элементов каркаса, их следует дополнительно усиливать соответствующими стойками и подкосами, дающими возможность снизить общую нагрузку.

Вообще четырехскатная кровля представляет собой сложный в конструктивном плане элемент дома, который должен быть выполнен в соответствии со всеми требованиями.

Стропильная система четырехскатной крыши — особенности и составляющие

Особенности стропильных систем

Для каждой постройки конструкция стропил разрабатывается с учетом особенностей крыши. Например, чем больше вес кровельного материала, тем большая нагрузка будет оказываться на несущие элементы, а значит, их потребуется делать более прочными. При разработке «скелета» крыши учитывают и такие моменты, как ветровая и снеговая нагрузки, поскольку они могут быть достаточно велики, чтобы повредить крышу, созданную без учета подобных воздействий.
В общем случае все оказываемые на стропильную систему воздействия можно разделить на временные и постоянные. К первым относят упомянутый выше вес снега и давление ветра на скаты, а ко вторым – массу элементов конструкций и кровельного пирога. В этом случае суммируется вес самих стропил, утеплителя, кровельного материала, а также всех элементов и оборудования, расположенных на крыше.

Виды стропил для четырехскатной крыши

Конструкция стропильной системы зависит от особенностей крыши. Обычно, когда говорят про четырехскатные крыши, подразумевают вальмовую кровлю, образуемую двумя трапециевидными скатами и двумя треугольными. Этот тип крыш не имеет фронтонов, однако выполнять их не так просто, как кажется на первый взгляд. Стропильные конструкции скатных крыш могут быть и шатрового типа. В этом случае все четыре ската имеют форму треугольников, а их площади равны.
Несмотря на то, что стропильная система многоскатной крыши более сложная, технология монтажа используется та же, что и в обычном случае. Сами стропила могут быть наслонными или висячими. Конструкции первого типа хорошо себя показали в тех случаях, когда в доме есть промежуточные опоры, например, столбы или несущая стена, а второй вариант лучше выбирать тогда, когда какие-либо опоры отсутствуют, и их роль достается стенам постройки.

Увеличить протяженность стропил можно за счет использования подпорок. В этом случае длина пролета будет намного больше, чем без дополнительной опоры.

Составляющие стропильной конструкции

Несмотря на то, что в большинстве случаев говорится о целой системе, создается она из множества элементов. Ниже мы перечислим основные составляющие:

  • Мауэрлат. Это — основание крыши, которое выступает в роли своеобразного фундамента. Он представляет собой брус или бревно (в случае с постройками из бревен роль мауэрлата достается верхней обвязке), предназначенное для распределения нагрузки от кровли по всему периметру стен. Мауэрлат также защищает стены от опрокидывания.
  • Стропильные ноги. Они нужны для того, чтобы удерживать вес кровельного пирога. Именно между ними располагают пласты утеплителя, а на стропильные ноги монтируется обрешетка и контробрешетка. Как правило, эти элементы изготавливаются из бревен или бруса.
  • Прогоны – это протяженный брус, проложенный вдоль всей кровли и выступающий в роли опоры для стропильных ног. Прогон может быть один (коньковый) или несколько, например, когда создается ломанная двускатная кровля.
  • Стойки. Они могут быть большими или маленькими, но всегда решают задачу переноса части веса. Деревянный брусок, расположенный под коньком, удерживает брус и передает часть веса на затяжки.
  • Подкосы представляют собой элементы, необходимые для того, чтобы стропильная система четырехскатной крыши была более надежной. Они представляют собой наклонные бруски, которые подпирают стропильные ноги.
  • Обрешетка. Фактически этот элемент уже не относится к стропильной системе, однако здесь мы все же упомянем его, поскольку он обеспечивает вентиляцию подкровельного пространства.

Вальмовые крыши

Стропильная система вальмовой крыши

Классическая конструкция предполагает, что угол наклона скатов будет менее 40 градусов, а также присутствуют накосные стропила, которые направлены к углам постройки. Такие элементы называют диагональными и изготавливают усиленными. Обычно именно они получают существенную часть нагрузки, выпадающей на долю крыши, поэтому и изготавливают их из прочного бруса или сдвоенной доски.
Одной из проблем при изготовлении диагональных прогонов является их длина. Для её увеличения применяют технологию сборных стропил, получаемых из двух элементов.

Стык элементов подпирается специальной стойкой, которая позволяет увеличить надежность. Как правило, опора находится на расстоянии в. протяженности длинных стропил от конька.

Для вальмовых кровель нужны еще и дополнительные стропила, которые выполняются короче обычных. Они применяются на вальмах – треугольных скатах, находящихся на месте фронтонов двускатной крыши. Стропильная система четырехскатной крыши может предполагать использование достаточно длинных диагональных элементов. В том случае, когда протяженность стропил составляет более семи метров, под стропила может быть установлена дополнительная стойка, которая должна опираться на балку перекрытия. Иногда в качестве точки опоры используется шпренгель. Так называют балку, которая находится в углу строения и опирается на смежные стены. Если требуется усилить шпренгель подкосами, то получается шпренгельная ферма.
Если перекрытие выполнено из железобетона, то стойку можно установить и на него, однако в этом случае нужно не забывать про создание гидроизоляционной прослойки.

Крепление накосных стропил возможно несколькими способами:

  • Один коньковый прогон. В этом случае целесообразно стыковать стропила, получив двойной срез, а затем фиксировать их на прогонную консоль.
  • Два коньковых прогона. В этом случае монтируется шпренгель и стойка, которые будут служить основанием для упора диагональных элементов. Данный подход может использоваться и в том случае, когда длинные стропильные ноги изготавливаются из досок.
  • Стропила вальм крепятся к толстой доске, которая фиксируется на диагональных элементах. Она позволяет получить так называемую датскую крышу, боковые скаты которой начинаются существенно ниже конька. В этом случае место между коньком и доской может использоваться для создания чердачного окна.

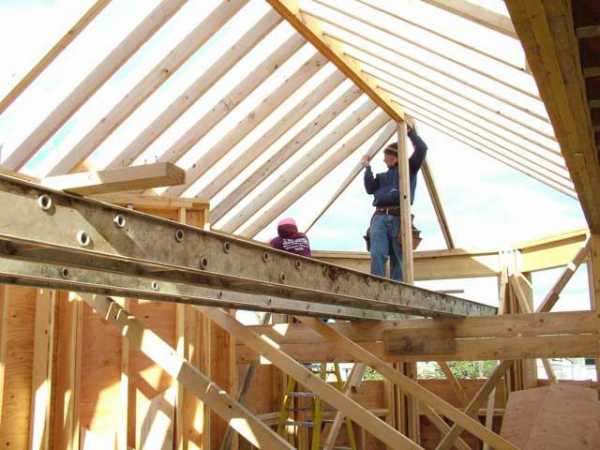

Шатровые крыши

Стропильные конструкции скатных крыш шатрового типа имеют ряд отличий. Главная особенность заключается в том, что здесь нет вальм, поскольку все скаты равны по площади и имеют одинаковую форму. Коньковый прогон здесь тоже отсутствует, поэтому монтаж может оказаться даже сложнее, чем в случае с вальмовой крышей, ведь стропила соединяются в одной точке.

Конструкции такого типа следует использовать в том случае, если выполняется два условия. Во-первых, основание покрываемой постройки имеет форму квадрата. Во-вторых, в центре сооружения есть несущая стена или опора, на которую можно опереть стойку, поддерживающую место соединения.

Конечно, существует возможность создания таких сооружений и без стойки. В этом случае может использоваться другая технология, которая предполагает применение подвешенных стропил. Обычно они применяются совместно с такими дополнительными модулями, как стойки затяжки и другие элементы, повышающие прочность конструкции.
Сначала монтируются главные стропила, параллельно которым устанавливаются нарожники, а диагональные стропила должны быть усилены в случае необходимости за счет использования черепного бруса. Если этот метод не используется, то лучше нарожники врубать в длинные стропила, либо подрезать под плоскость накосных и прибить с помощью гвоздей.

Эти способы хорошо показали себя в ходе монтажа кровель различных типов, однако все они имеют одно существенное ограничение. Использоваться данные технологии могут лишь для небольших построек, поскольку не справятся с тяжелыми покрытиями и протяженными конструкциями.

Эти способы хорошо показали себя в ходе монтажа кровель различных типов, однако все они имеют одно существенное ограничение. Использоваться данные технологии могут лишь для небольших построек, поскольку не справятся с тяжелыми покрытиями и протяженными конструкциями.
Как и другие стропильные конструкции скатных крыш, шатровая разновидность подходит и для деревянных домов, и для построек, возведенных другим способом. Стоит отметить, что во втором случае особый интерес представляют железобетонные перекрытия, выступающие в роли основания, на которое укладывают лежень. Для повышения сохранности древесины ее кладут на двойной гидроизоляционный слой, являющийся гарантией того, что древесина не сгниет через несколько лет.
В том случае, когда длина накосных стропил достаточно велика, лучше всего использовать шпренгельные фермы, установленные по углам постройки. Они монтируются точно так же, как при устройстве вальмовой крыши. Стоит сказать, что подобный элемент может существенно продлить срок службы стропил.

Ломаные крыши

Дом с ломаной крышей

Ломаная двускатная крыша тоже может быть отнесена к классу четырехскатных, поскольку фактически она имеет не два, а четыре ската. Обычно такие конструкции создаются для того, чтобы получить большую мансарду. Этот вариант оптимален для загородного дома, поскольку при той же площади фундамента жилое пространство увеличивается чуть ли не в 2 раза.
При монтаже подобных конструкций наиболее распространенным вариантом является предварительное создание каркаса, который будет выступать опорой для прогонов, удерживающих стропильные ноги. В общем случае строительство такой крыши может быть разбито на 3 этапа. В рамках первого из них производится монтаж П-образных конструкций, образуемых стойками и балками перекрытия мансарды. Основанием для них служат балки, выступающие в роли элементов перекрытия над первым этажом.
Затем монтируются прогоны, изготовленные из прочного бруса. Стропильные конструкции скатных крыш данного типа предполагают использование не менее трех таких элементов. Два из них проходят по углам П-образных элементов каркаса, а третий (коньковый прогон) монтируется на специальные стройки по центру балок мансардного перекрытия. После завершения этих этапов получается достаточно прочная конструкция, которая сможет выдержать не только вес стропильных ног, но и ветровую нагрузку, а также немалый вес снега.
Завершающая стадия – монтаж стропильных ног, которые лучше всего устанавливать по шаблону. Так можно избавиться от выполнения дополнительных замеров и других процедур в процессе монтажа, да и скорость проведения работ увеличится.

Крепление мауэрлата

Мауэрлат является неотъемлемым элементом любой скатной крыши. О его назначении уже было упомянуто выше, поэтому рассмотрим способы установки бруса в различных ситуациях. В общем случае вариантов всего два – постройки из дерева (брус, бревно) или из кладочного материала, например, кирпича или бетонных блоков.
В первом случае можно мауэрлат может устанавливаться несколькими способами, наиболее распространенными из которых являются:

  • скобы;
  • проволока;
  • шпильки.

Крепление мауэрлата

Когда речь идет о кладочном материале, то выбор способов намного шире, а также могут использоваться комбинированные варианты, например, дополнительная фиксация с помощью проволоки. Таким способом получается самая надежная стропильная система четырехскатной крыши. Скобы, шпильки и проволока тоже могут использоваться, однако потребуется вмуровывать в стену деревянные бруски или проволоку.
Если стены выполнены из пеноблоков или другого аналогичного материала, то нужно помнить, что для них требуется создание армопояса. Такая конструкция представляет собой железобетонный элемент, создаваемый прямо по верхней кромке стен. Обычно он делается чуть уже, чем стена, чтобы здесь можно было расположить дополнительный утеплитель.
Монтаж бруса к армопоясу выполняется с использованием шпилек, которые устанавливаются еще до заливки бетона. После его твердения получается прочная армированная конструкция, надежно удерживающая элементы крепления.

Между армопоясом и мауэрлатом следует использовать гидроизоляцию. Нужно не менее нескольких слоев рубероида или другого материала с аналогичными свойствами.

Вместо шпилек могут использоваться те стальные прутки, которые применялись и для армирования бетонной конструкции. В этом случае вместо гаек придется применять сварку. Как правило, в такой ситуации привариваются пластины.
Подводя итоги, нужно сказать, что стропильные системы скатных крыш возводятся с использованием определенного набора методов, который мы уже многократно описывали в других статьях, поэтому здесь были опущены такие подробности, как рассмотрение способов монтажа отдельных элементов стропильных систем или технологии защиты древесины от вредителей и других опасностей. Более подробно технологии возведения различных типов крыш рассмотрены в отдельных статьях, а о методах защиты рассказано в материале, посвященном строительству стропильных систем ломаных крыш.

Источники: http://kryshikrovli.ru/konstrukciya/chetyrexskatnaya/chetyrexskatnaja-stropilnaya-sistema.html, http://stroyremned.ru/stroitelstvo/strojka/stropilnaya-sistema-chetyrehskatnoj-kryshi.html, http://roof-tops.ru/ustroistvo/stropila/stropilnaya-sistema-chetyrexskatnoj-kryshi/

krovlya-mp.ru

Стропильная система четырехскатной крыши: расчёт, фото

Для зданий большой площади двускатная кровля не обеспечивает требуемой защиты и надежности. Такая конструкция опирается только на 2 внешние несущие стены, поэтому нагрузка на стропила чрезмерно велика. Для большого дома лучше выбрать четырехскатную крышу, которая эффективно выдерживает атмосферные нагрузки и более равномерно распределяет давление на внешние несущие стены и фундамент.

Конфигурации четырехскатных кровель

Геометрическое исполнение такой крыши объединяет 4 наклонных плоскости, основаниями которых служат несущие стены дома по периметру. Существует несколько конфигураций, которые определяют форму и взаимное расположение наклонных поверхностей.

Вальмовая крыша

Простая конструкция, внешне отчасти напоминает двускатную: параллельно длинным стенам формируют 2 плоскости, которые соединяются по центру коньковым перекрытием. Противоположные фронтоны заменяют наклонными треугольниками-вальмами. Конструкция применяется для крупных по площади зданий, две стороны которых значительно превосходят другие по длине.

Полувальмовая крыша

Отличается конфигурацией торцовых скатов. Основания треугольников поднимаются выше нижнего края конструкции. Оставшееся место заполняет фронтон. Углы при основании больших скатов вертикально срезаются. Это позволяет сделать под кровлей просторную мансарду и установить стеклопакет.

Шатровая крыша

Подходит для квадратных домов или зданий, у которых все стены приблизительно равны. Четыре ската представляют собой треугольники, соединенные вершинами в общей центральной точке. Горизонтальный конек у таких конструкций отсутствует.

На этих конфигурациях основано строительство всех четырехскатных крыш, в том числе комбинирование различных элементов в сложные конструкции.

Многие дачные беседки имеют форму правильного многоугольника, часто к ним возводят шатровую кровлю. Почему для небольшого сооружения используется четырехскатная крыша, объясняется практичностью и эстетической завершенностью такой конструкции. Строить кровлю с двумя наклонными поверхностями для дачной беседки непрактично: отсутствие закрытых фронтонов оставит часть сооружения незащищенной от осадков, например, во время косого дождя. Четырехскатная кровля в этом выигрывает.

Виды стропильных систем

Существуют висячая и наслонная конструкции. Первый тип отличается тем, что стропила встречно опираются друг на друга. Такую разновидность применяют для зданий, у которых отсутствуют центральные несущие стены. Нагрузка является распирающей. Для увеличения прочности делают стяжки между противоположными стропилами, используют стойки, подкосы и другие приспособления.

Наслонная конструкция четырехскатной крыши включает в себя дополнительные опоры для стропил. Они укрепляются под коньковым прогоном и передают часть нагрузки на несущие стены внутри здания.

Различия систем: 1) Висячая 2) Наслонная

Описание стропильной конструкции

Возведение вальмовой кровли требует от мастера профессиональных знаний и опыта. Чертежи стропильной системы четырехскатной крыши этого типа включают следующие элементы:

  1. Мауэрлат – основание каркаса, укладываемое на несущие стены. Так как опорными являются все стороны дома, элемент крепится по периметру здания. Поскольку четырехскатные крыши строят на больших объектах, мауэрлат должен быть высокой прочности. Обычно используют брус 150×150 или 100×100. Мауэрлат не требуется, если строение выполнено из дерева. В этом случае основанием служит верхняя обвязка стен.
  2. Коньковый прогон устанавливается горизонтально на линии пересечения трапециевидных скатов и служит соединительным элементом.
  3. От каждого конца прогона отходят 3 опоры, называемые центральными стропилами. Их возводят независимо от шага остальных элементов.
  4. Диагональные (угловые) стропила соединяют коньковый брус с углами здания. Это самые длинные опоры, имеющие наибольший уклон.
  5. Параллельно направлениям скатов на вальмах возводят короткие стропила, скрепляющие угловые опоры (стороны треугольников) с мауэрлатом.
  6. Боковые края трапеций с основанием соединяют нарожниками, а две параллельных стороны – промежуточными опорами.
  7. Шпренгель используют для повышения прочности. Представляет собой брусок, расположенный ближе к углу здания, концы которого устанавливают на смежные стены.
  8. При установке подкосов и стоек образуется шпренгельная ферма – дополнительный узел конструкции.
  9. Затяжки применяют в висячей стропильной системе. Они крепятся на двух противоположных опорах.
  10. В наслонной конструкции присутствует лежень, который укладывается на несущую стену по центру здания и принимает на себя часть нагрузки.

Особенность полувальмовой крыши в том, что нижний край каждого треугольного ската поднимается на высоту фронтона, тем самым укорачивая диагональные стропила. Четырехскатная крыша шатрового типа более проста. В конструкцию каркаса входят аналогичные составляющие вальм и внутренняя связка. Все элементы усиления предназначены для одной цели – стянуть каркас в узлы и сделать его жестким.

Особенности системы и расчет

Крыша с четырьмя скатами способна выдерживать высокие ветровые и снеговые нагрузки. Чтобы кровля была практичной, надежной и на отлично выполняла возложенные на нее функции, проводят точный расчет всех элементов. Уклон скатов вальмовой крыши не превышает 40°. Возведение шатровой системы предусматривает угол от 40 до 60°.

Расчет опорной конструкции основан на взаимной зависимости длины пролета, стропильного шага и сечения бруса. Второй параметр выбирается индивидуально исходя из имеющегося материала и удобства крепления. В самых протяженных конструкциях шаг стропил составляет 2,15 м, а в большинстве случаев выбирают 90 см.

Расстояние определяет сечение опор. Чем дальше друг от друга разместить стропила, тем толще потребуется доска. Размер сечения зависит и от длины самих опор. Связь – прямо пропорциональная. Чтобы стропила выдерживали усилие изгиба, выбирают материал большего сечения. У 6-метровых опор с шагом 90 площадь в разрезе равна 75×200 мм, а у 3-метровых – всего 50×150.

Проведение строительных мероприятий

Материал для каркаса должен быть хорошо просушенным. Влажность древесины ограничивается 20 %. Порядок выполнения работ:

  • Первый шаг – укладка мауэрлата. Если стены – каменные, основанием для элемента служит железобетонный пояс с гидроизоляцией.
  • Установка лежня необходима в наслонной стропильной системе. Для этой цели используют брус сечением 100×200.
  • К лежню вертикально крепят стойки. Если внутренние стены отсутствуют, столбы устанавливают на балки перекрытий. Для временной фиксации элементов рекомендуется сделать подпорки, которые при помощи саморезов удерживают стойки в ровном вертикальном положении. Шаг столбов – не менее 2 метров. Шатровая крыша предусматривает установку опор на диагоналях.
  • Прогон вальмовой системы крепится на вершинах стоек.
  • Первыми возводятся диагональные стропила, которые придают жесткости центральным опорам и соединяют коньковый брус с мауэрлатом. Для крепления промежуточных стропил используют уголки и скобы.
  • Последними в каркасе возводят шпренгели. Эти элементы принимают на себя нагрузку нижней четверти угловых стропил.
  • Последний этап – укладка обрешетки под кровлю. Она крепится перпендикулярно поверх стропил. Оптимальный шаг – 50 см.

Профессиональный подход в сборке прочного каркаса определяет эксплуатационные качества четырехскатной крыши. От надежности конструкции зависит сопротивляемость погодным условиям и срок службы сооружения в целом.

besedkibest.ru

Как правильно делать четырехскатную крышу?

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

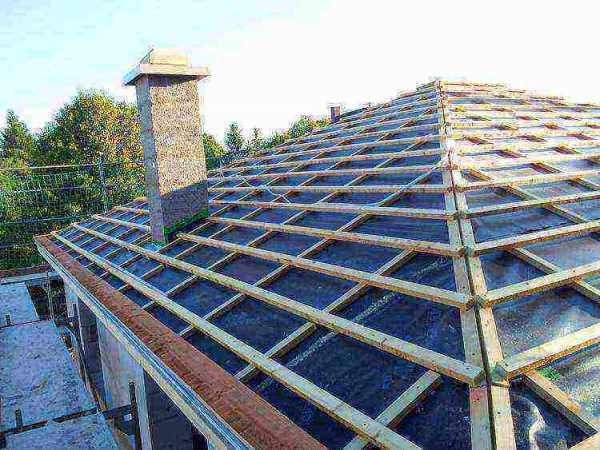

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

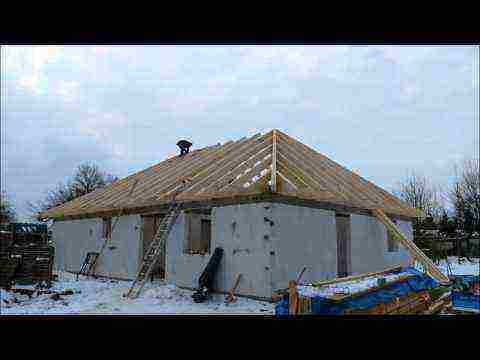

Видео строительства четырехскатной крыши своими руками

Четырехскатная вальмовая крыша стропильная система вальмовой крыши Richten 2 Строим дом из газобетона 2. День 45-46. Вальмовая крыша. Стропила. Все по уму Строим дом из газобетона 2. День 47. Как крепится крыша к СИП перекрытию? Все по уму Строим дом из газобетона 2. День 48-50. Крыша, укосины, кобылки, утепление. Все по уму Строим дом из газобетона 2. День 51. Крыша. Монтаж мембраны Тайвек. Обрешетка. Все по уму Стоим дом из газобетона 2. День 53-57. Монтаж металлочерепицы и водосточки. Все по уму

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша своими руками

Проектирование кровли

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Четырехскатная крыша

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Проект четырехскатной крыши

Конструкция вальмовой крыши

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

  • функциональность чердака;
  • вид кровельного покрытия;
  • атмосферные нагрузки в данном регионе.

    Схема крыши

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Таблица

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

  • ножовка;
  • строительный уровень;
  • отвес и рулетка;
  • молоток;
  • дрель;
  • шуруповерт;
  • стамеска;
  • дисковая пила.

Технология монтажа стропильной системы

Укладка мауэрлата

Шаг 1. Укладка мауэрлата

Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Крепление мауэрлата к стене

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующего материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Крепление мауэрлата к стене

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Крепление стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Монтаж стропильной системы четырехскатной крыши

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Шаг обрешетки под профнастил

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционная мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

Монтаж обрешетки крыши

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Видео — Четырехскатная крыша своими руками

Друзья надеемся, что эта информация вам действительно будет интересной и полезной!!!

Люди, затеявшие строительство какого либо строения, должны иметь понятие что для чего нужно, из каких деталей состоит строение, какие материалы им понадобятся и сколько стоит тот или иной материал.

До начала строительства нужно разработать план строения и указать все параметры. Рассмотрим, одну из важных деталей строения и это будет крыша.

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;

Нарожники – детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Технология возведения.

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.

  • Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
  • Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
  • На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
  • Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
  • Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
  • Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
  • Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции —  это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.

Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.

  • На заготовке размечают верхнюю отметку и выпиливают.
  • Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
  • В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
  • Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.

Расстояние между стропилами должно составлять от 0,5 до 1.5 м.

Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.

Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.

  • Нарожники размещают с расстоянием равным расстоянию между стропилами. Они опираются сверху на диагональное стропило, а снизу на мауэрлат. Для их изготовления берут не толстые доски так они, не несут на себе особой нагрузки.
  • Шпренгели — вертикальные опоры их устанавливают для разгрузки нижней четверти диагональных стропил. Такие стойки устанавливают идентично коньковым стойкам.
  • Подкосы устанавливают под боковые стропила, их упирают снизу в балку перекрытия или лежень, а сверху к горизонту под углом в 45 градусов в стропильную ногу.

Делаем обрешётку

Перекрывать четырёхскатную крышу, возможно, любым доступным материалом.

При перекрытии сложных крышЧ мягкую кровлю, в таком случае необходимо сделать обрешётку из фанеры.

От планировки дома и других факторов, зависит утепление крыши должно быть произведено согласно правилам

. Строительство четырёхскатной крыши дело не лёгкое, но если вы обладаете столярным мастерством, необходимыми навыками, инструментами и парой друзей, которые готовы прийти вам на помощь эта задача будет вам по силу.

Для своего строения вы можете выбрать другой вид крыши, а четырёхскатная крыша идеально подойдёт для большого дома.

Но прежде чем начать любое строительство, вам нужно будет опередить, что точно вы хотите построить и каким должно быть строение, выделить средства и определить примерное время для строительства.

Главное иметь силы, желание и средства. Желаем вам удачи и вдохновения!

Чаще всего четырехскатную крышу для дома выбирают из-за внешней привлекательности, не учитывая, что у этой конструкции есть и другие преимущества: способность выдерживать большие ветровые нагрузки, повысить уровень защищенности стен от влаги, позволить оборудовать жилые помещения в чердачном пространстве.

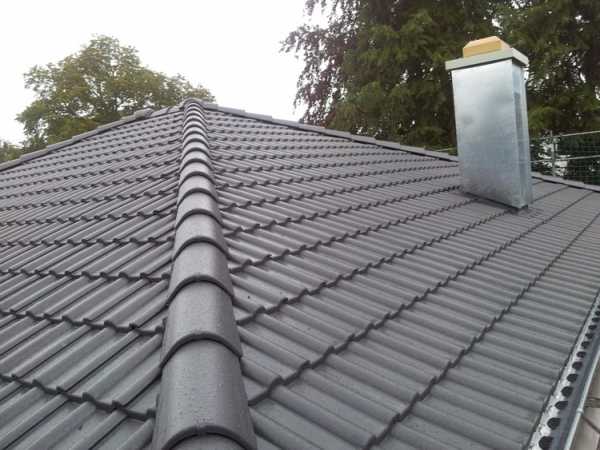

Четырехскатная крыша своими руками. Фото

Четыре ската считаются оптимальным вариантом для регионов с сильными ветрами и большим объемом осадков. Принимая решение построить четырехскатную крышу самостоятельно, необходимо учесть, что эта конструкция требует точных чертежей и повышенного внимания при замерах и разметке.

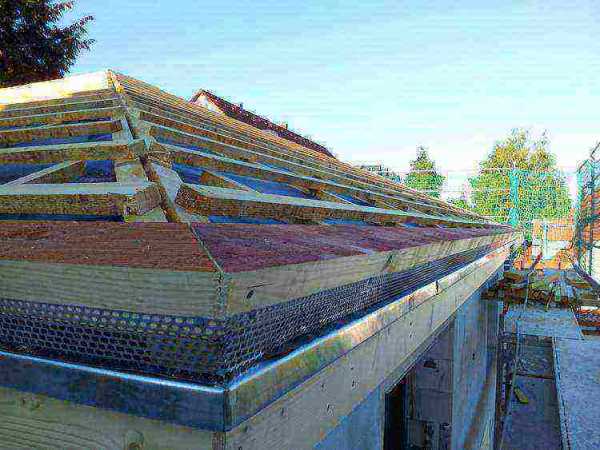

Четырехскатная крыша своими руками. Фото

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами – отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Далее поэтапно рассмотрим, как сделать четырехскатную крышу своими руками.

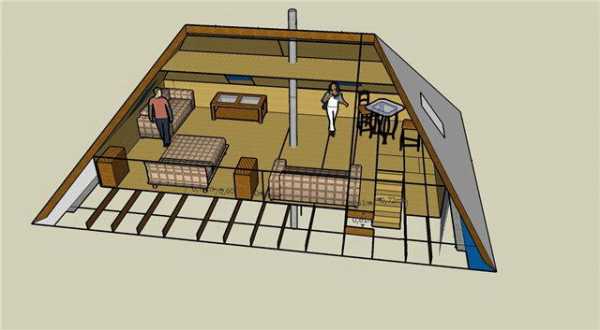

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата. Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60°. Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

Рассчет четырехскатной крыши своими руками. Фото

При завершении первого этапа должна быть создана точная схема устройства кровли. Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции. По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат – цельный брус 10х15 см или 15х15 см. Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши – установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила, для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

Четырехскатная крыша своими руками. Фото

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками – монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила). На стропила укладывается гидроизоляционный материал. Его предназначение – исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал. Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг – устройство контробрешетки. Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Далее процесс монтажа не отличается от устройства кровли для чердачного пространства без жилых помещений.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

  • переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
  • повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
  • сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка. Перед началом работ желательно внимательно посмотреть подходящее по содержанию видео.

beton-stroyka.ru

Четырехскатная вальмовая крыша. | ГЛАВНАЯ

    После опубликования статьи о строительстве двухскатной крыши своими руками, мне на почту стало приходить много писем с просьбой показать, как возводится четырехскатная вальмовая крыша. Действительно, такой вариант стропильной системы довольно популярен, но строительство её более сложно, чем той же двухскатной крыши или даже ломаной.

    Сложность эта связана с наличием в конструкции угловых стропил. В разных источниках их называют по разному — диагональные, накосные, вальмовые… Я буду использовать термин угловые для простоты.

    При описании строительства двухскатной крыши и ломаной крыши я использовал конструкцию, в которой стропила опираютсся на балки перекрытия расположенного ниже этажа. Сейчас для разнообразия мы рассмотрим пример, когда стропила опираются непосредственно на мауэрлат.

    Итак, допустим мы имеем стопу дома размером 7х11 метров. Высота её 3,5 метра. Под крышей у нас будет неотапливаемый чердак. На рисунках ниже показано, как мы установили чердачное перекрытие и мауэрлат (для увеличения изображений кликайте на рисунок).

    Расчет сечения балок перекрытия был сделан в программе описанной здесь… Я выбрал сечение 100х200 мм.

 Балки рассчитывались как нагруженные распределённой нагрузкой. Шаг балок — максимально возможный при таком сечении 0,7 метров.  При расчете чердачных перекрытий я всегда использую нормативную распределенную нагрузку в 300 кг/м². Здесь 200 кг/м² приходится на вес самого перекрытия с утеплителем и 100 кг/м² добавлено как временная нагрузка от людей, которые будут передвигаться по перекрытиям в процессе строительства крыши и возможно в процессе эксплуатации (некоторые хранят на чердаке различные вещи).

    Расчетная нагрузка «Нагр.(расч.)» определяется увеличением нормативной нагрузки (в данном случае на 10%)  для обеспечения большего запаса прочности.

    Балки перекрытия, с целью равномерного распределения нагрузки, мы установили на доску сечением 50х150 мм. Особенно это важно для несущей перегородки, ведь помимо самих перекрытий, на неё будет приходиться ещё часть нагрузки от крыши.  В качестве мауэрлата используется брус 100х150 мм.

    Любая четырехскатная вальмовая крыша начинается с установки конькового бруса. Соответственно нам его нужно на что-то опирать. Если под коньковым брусом расположена несущая перегородка, тогда всё просто — опираемся на неё.

    В нашем же примере несущая перегородка в доме расположена перпендикулярно будущему коньку. Опирать конёк на балки перекрытия нельзя, т.к. сечение их на это не рассчитывалось. Поэтому поступаем следующим образом. На мауэрлат строго по середине устанавливаем несущую балку. Она состоит из двух досок сечением 50х200 мм (см. рисунки).  Промежуток между ними 50 мм.  Почему именно две доски — будет понятно ниже.

    Обратите внимание, где находятся вставки между досками (правый рисунок — размер 676 см замерен рулеткой; разделив это значение на 2 и отняв от него 2,5 см — получим искомый размер).  Вставки эти сделаны из обрезков доски 50х150 мм и крепко пришиты гвоздями.

    Теперь собираем так называемую «скамью». Стойки из досок 50х150 мм, коньковый брус из доски 50х200 мм. Стойки ставим строго вертикально по уровню (либо отвесу) на показанные выше вставки. Каждая стойка фиксируется временными раскосами (на рисунке показаны раскосы только на одной стойке). Все соединения делаются на саморезы, чтобы их можно было легко разобрать. Зачем — будет ясно далее.

    Высота стоек определяется способом, о котором говорилось в статье про ломаную мансардную крышу. Т.е. прежде чем приступать к строительству, необходимо на бумаге нарисовать в масштабе эскиз коробки дома и будущей крыши (чем крупнее будет рисунок, тем более он наглядный). Эскиз рисуется исходя из личных эстетических предпочтений.

    Из полученной схемы мы и определяем высоту стоек. В данном примере меня вполне устраивают стойки высотой 2,5 метра.

    Следующим шагом будет изготовление и установка стропил упирающихся в коньковый брус. Чтобы не путаться, назовём их рядовыми стропилами. Расчёт показал, что в качестве рядовых стропил в нашем примере (регион — Нижегородская обл., кровля — металлочерепица) можно использовать доски сечением 50х150 мм с шагом 0,6 метра.

    Для начала изготовим шаблон из дюймовой доски 25х150 мм. Порядок его разметки показан на рисунках ниже:

    Немного поясню. Берём дюймовую доску подходящей длины. Прикладываем её как показано на левом рисунке. Верхний запил отчеркиваем как показано на среднем рисунке с помощью любого бруска высотой 5 см. Эта высота равна глубине запила стропила в месте его соединения с мауэрлатом. Обычно я эту глубину беру равной примерно одной трети от высоты сечения стропила. Т.е., например, если бы стропила были из доски 50х200 мм, тогда запил бы был глубиной 7 см.

    Нижняя часть шаблона размечается в соответствии с правым рисунком. Запил стропила на мауэрлате рисуем снова используя любой брусок высотой 5 см. Затем, отмерив от наружной поверхности стены 40 см (такой ширины будет наш карнизный свес), рисуем вертикальную линию по уровню или отвесу.

    На правом рисунке можно заметить, что при разметке шаблона, оказалось, что верхний ряд облицовочного кирпича нам мешается. Поэтому мы его  просто сняли. Можно было выбить отдельные кирпичи в местах установки стропил. Я уже писал ранее, что не стоит нагружать крышей облицовочную кладку.

    Итак, шаблон рядовых стропил готов. Конечно построить коробку дома, а также установить мауэрлат и коньковый брус с соблюдением идеальной геометрии очень сложно. Погрешности всегда будут. Поэтому прежде чем делать заготовку очередного стропила, возьмите шаблон и приложите его в том месте, где это стропило будет ставиться. Если Вы видите какие-то несостыковки, сразу учтите их при изготовлении стропила. Возможно его нужно будет на несколько миллиметров удлинить или наоборот укоротить. В общем в процессе работы всё станет понятно.

    После того как все рядовые стропила установлены и закреплены, в данном примере, перед установкой угловых стропил, я бы разгрузил нашу среднюю несущую балку (которая из 2-х досок 50х200). Для этого мы снимаем стойки, на которые ставили коньковый брус. В этот момент нагрузка полностью распределится на стены коробки дома. А теперь наши стойки мы  немного укорачиваем и ставим их на место. Они должны войти между коньком и балкой свободно с минимальными усилиями (забивать их здоровым молотком не надо).

    Если бы у нас стойки опирались не на балку, а на несущую перегородку, этот шаг мы бы пропустили.

    Теперь переходим к самому интересному — изготовление и установка угловых  стропил. Угловое стропило должно одновременно находиться сразу в 2-х смежных плоскостях скатов. Это является обязательным условием того, что обрешётка и кровля будут ровными без прогибов. Разные строители делают это по разному. Расскажу, как делаем мы.

    Расчет сечения угловых стропил довольно сложный, углубляться в него смысла нет. Мы всегда делаем их из 2-х сшитых между собой досок того же сечения, что и рядовые стропила. Эта практика проверена многолетним опытом многих строителей. За надёжность я могу поручиться, конечно с установкой необходимых подпорок (о них мы поговорим ниже).

    Для начала на каждом углу непосредственно к мауэрлату прикрепляем по два запиленных (см. рис.) обрезка доски (50х100 мм) длиной около 30 см. Запилы сделаны под углом 45º.

.

.

Далее на любой угол, с которого решили начать, крепим обрезок доски (в данном случае 50х150 мм) согласно  рисунку. Обратите внимание — плоскость бруска обращённая к нам совпадает с линией соединяющей внутренний и наружный углы мауэрлата. Короче говоря, брусок стоит в том месте, где будет стоять правая доска будущего углового стропила.

    Теперь на рядовом стропиле замеряем с помощью угольника размер показанный на рисунке и отмечаем его на установленном бруске.  Назовём полученную точку — точка 1. Вкрутим в неё саморез.

.

    Вверху согласно рисунку делаем разметку. Размер 10 см — это толщина углового стропила. Главное, чтобы треугольник был равнобедренный. Назовём точку справа (на рисунке помечена маленьким штрихом) — точкой 2. В неё также вкручиваем саморез.

.

     Между точками 1 и 2 натягиваем шнурку (показана синим цветом). Затем берём любой небольшой обрезок доски шириной 15 см (такая же как и у стропил) и, совмещая его верхнюю грань со шнуркой (см.рис), упираем этот обрезок в мауэрлат. В точке касания рисуем карандашом отметку и замеряем размер опирания углового стропила (в данном случае 11 см). Эту отметку назовём — точка 3.

    Теперь нам нужно замерить угол наклона углового стропила. Для этого мы используем малку. Лучше приобретать малку с транспортиром в  сборе (левый рисунок). Если такую найти не удалось, можно пользоваться и простой малкой плюс обычный школьный транспортир (средний рисунок). Какой угол мы замеряем показано на правом рисунке:

    Назовём полученный угол — угол α. Далее берём обрезок доски с сечением стропил длиной около полуметра и запиливаем у него один конец под углом β = 90º - α.

    Полученную заготовку прикладываем вверху (см. левый рисунок) к нашей точке 2 и совмещая её со шнуркой, карандашом рисуем линии параллельные рядовому стропилу справа. По этим линиям делаем новый запил. Что должно получиться видно на правом рисунке. Так же на рисунке видно, что в нижней точке соприкосновения шаблона и рядового стропила, мы поставили ещё одну отметку. Назовём её — точка 4.

    Наконец мы снимаем шнурку, замеряем рулеткой расстояние между точками 3 и 4 и изготавливаем угловое стропило. Последовательность такая: замеряем свес рядового стропила. Выше на рисунке, где показано рядовое стропило с размерами, нужный нам размер 0,67 метра. Умножим это значение на 1,5.  К полученной цифре прибавим расстояние между точками 3 и 4. Так мы получим длину заготовки углового стропила. Длина эта сделана с достаточным запасом. Свес получится больше необходимого, его подрезают уже по месту, когда делают карниз.

    Теперь сшиваем две доски 50х150 . При большой длине заготовки  доски стыкуем — стыки делаем в разных местах. Думаю тут всё очевидно. С помощью шаблона размечаем и запиливаем верхний конец правой доски. Затем как бы делая зеркальное отображение запиливаем левую доску. Откладываем на заготовке расстояние между точками 3 и 4 (откуда откладывать должно быть понятно из рисунков выше). Делаем нижний запил выдерживая угол α и наш размер опирания углового стропила — 11 см. Теперь стропило можно ставить на место и закреплять.

    Для других угловых стропил все запилы делаем такими же. Единственное что можно уточнить — это расстояние между точками 3 и4.

    Самая нагруженная точка углового стропила находится на расстоянии 1/4 пролёта от верхней точки. Поэтому здесь нужно поставить дополнительные стойки. Как я уже говорил, в нашем примере на балки перекрытия ставить стойки нельзя, поэтому кладём под них дополнительные балки сечением 100х200 мм.

    Теперь нам нужно изготовить и установить так называемые «нарожники». Здесь в принципе всё не так сложно, как может показаться. Для начала на мауэрлате карандашом делаем разметку с необходимым шагом (0,6 метра)  и отмечаем места где будут стоять нарожники. Теперь мы прямо по месту делаем самый короткий крайний нарожник. Его нижние запилы и длина свеса отмечаются по оставшемуся у нас шаблону рядовых стропил. Они одинаковые. Верхний запил можно сделать прямо по месту без каких либо сложных построений.  Нарожник не тяжёлый. Взяли, покрутили, прикинули, пару раз бензопилой поправили верхний запил и всё получится. Если нарожник на несколько сантиметров сдвинется влево или вправо вдоль мауэрлата — это не страшно. Главное добейтесь, чтобы при взгляде сверху угол между ним и мауэрлатом был 90º. Думаю это понятно.

   Теперь мы можем использовать этот короткий нарожник как шаблон для всех остальных. Запилы все одинаковые, разная только длина. Смотрите рисунок: мы замеряем длину рядового стропила и вычитаем из неё длину сделанного короткого нарожника. Полученную цифру делим на общее число нарожников в углу. Мы ведь сделали разметку на мауэрлате и знаем сколько их будет. В нашем случае пять. Итак, мы получили расстояние, на которое будет отличаться длина каждого последующего нарожника. Т.е. короткий у нас есть, прибавляем к нему это расстояние, получаем длину следующего и так далее. Уверен, что если Вы сами будете строить крышу и дойдёте до этого этапа, то здесь проблем у Вас уже не возникнет.

    Теперь небольшое отступление. Если величина пролёта перекрываемого угловым стропилом больше 7,5 метров, помимо установленной нами стойки нужно поставить дополнительную стойку на расстоянии 1/4 пролёта от нижней точки опоры. Если перекрытия позволяют ставим стойку на них, либо делаем так называемый «шпренгель» (см. рис.).

    Если же величина пролёта более 9 метров, ставим ещё стойки по середине.  Ну здесь соответственно нужно будет усиливать и рядовые стропила. В процессе их расчёта это станет очевидно.

    Итак, возвращаемся к нашей крыше. Теперь нужно сделать карнизный свес. В этой статье я углубляться в процесс не буду. Устал уже писать. Приведу лишь несколько рисунков, из которых думаю и так всё будет понятно.

     Далее будет делаться обрешётка. Более или менее подробно я писал о ней в статье «Двухсатная крыша дома своими руками«.

    На этом хотелось бы закончить. Конечно, чем сложнее процесс, тем сложнее его описать в понятной и доступной форме. Всё же я надеюсь, что люди, которые решат строить вальмовую крышу собственными руками, разберутся и у них обязательно всё получится. Какие-либо вопросы либо дополнения по теме пишите в комментариях. Обсудим.

    И ещё одно наблюдение. По моему личному предубеждению вальмовая крыша в чистом виде, как мы строили ей в этой статье, выглядит как то скучновато. Она просто преображается, если сделать хотя бы одно слуховое окно.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Г-образная крыша дома с равными фронтонами.

  • Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору - поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача - возьмите 120 мл кипятка и...
Читать далее

Смотрите, так можно "замедлить" Ваш электросчётчик в 2 раза! ... Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику ... Читать далее

stroyu-dom-sam.ru

Конструкция стропильной системы четырехскатной крыши

Стропильная система – это сочетание всех опорных элементов, образующих каркас, на котором лежит кровельный пирог. От прочности и надежности этого основания зависит способность крыши выдерживать ветровую, снеговую нагрузку, защищать внутренние помещения от воды и холода. Чтобы не прибегать к дорогостоящим услугам фирм, выполняющих кровельные работы профессионально, мы расскажем из чего состоит стропильная система четырёхскатной крыши, какие материалы потребуются для ее изготовления и как осуществить ее сборку.

Содержание статьи

Виды четырехскатных крыш

Название «четырехскатная» объединяет несколько видов крыш, состоящих из четырех плоскостей, скатов:

  • Вальмовая. Ее конструкция включает четыре ската двух геометрических форм: два их них – в виде трапеции, два – треугольные. Скаты в форме треугольника заменяют собой фронтоны сооружения. С одной стороны, это плюс, так как можно сэкономить на материале для стен, а с другой, минус, потому что отсутствие фронтонов не позволяет монтировать обычные вертикальные окна.

  • Полувальмовая голландская. На самом деле, ее относят то к двухскатным видам кровли, то к четырёхскатным. В растерянность кровельщиков вводят усеченные торцевые скаты, вальмы. Они не заменяют собой фронтон, а видоизменяют его до трапециевидной формы. Голландская крыша выглядит весьма оригинально и отлично подходит для строительства в ветреных районах благодаря пониженному эффекту парусности.

  • Полувальмовая датская. Вальмы этого вида кровли отсекают не верхнюю часть фронтона, а нижнюю, образуя скат обычной длины. А под коньком при такой конструкции оставляют маленький фронтон в виде треугольника, которые тем не менее позволяет сэкономить на мансардных окнах и организовать более доступное вертикальное освещение.

  • Шатровая. Шатровая крыша используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

Не смотря на внешние различия, стропильные системы четырехскатной крыши составляют из одних и тех же элементов, руководствуясь одинаковыми правилами.

Виды стропильных систем

Стропильная система крыши четырехскатного вида принимает различный вид, в зависимости от исходных условий: площади перекрываемого дома и внутренней планировки. Выделяют три вида:

  1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Висячая стропильная система четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.

  2. Наслонная. Ее обустраивают в домах, посередине или по бокам которых существуют внутренние несущие стены. Стропильная система в таком случае имеет опору не только на внешние, но и на внутренние стены. Усиленная стойками стропильная система получается более надежной и уравновешенной, монтировать ее проще и дешевле.

  3. Комбинированная. Состоит из элементов наслонной и висячей стропильной системы. Ее применяют, если в качестве дополнительной опоры используют не внутреннюю стену, а колонны или столбы. Тогда висячие стропила чередуются с наслонными, образуя ажурную конструкцию с открытыми балками перекрытий.

Кокой вид стропильной системы подойдет для конкретного дома, определяют в период проектирования, производя расчеты и составляя чертежи.

Расчет уклона скатов и высоты конька

Составление проекта стропильной системы четырехскатной крыши начинают с расчетов, определяющих геометрию будущей конструкции:

  • Расчет уклона скатов. Профессиональные проектировщики выполняют расчет, основанный на тригонометрических формулах, вычисляющие угол наклона ската через косинус треугольника с заданным основанием, равным ширине дома. Но начинающие строители могут использовать справочные таблицы, в которых приводят рекомендованные значения уклона для зон различной ветровой и снеговой нагрузки, и различных кровельных материалов. Среди этих факторов определяют лимитирующий, который и будет оптимальным для этого сооружения. Заметим, что угол наклона с катов в диапазоне 45-55 градусов подходит для большинства проектов. Однако, чем он круче, тем больше материалов затрачивается при строительстве.

  • Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Шатровая крыша имеет коньковый узел, так как все стропила сходятся в одной точке.

Облегчить процесс проектирования стропильной системы четырехскатной крыши могут специальные компьютерные программы-калькуляторы, которые требует только занесения исходных данных: размеров дома, количества скатов.

Расчет нагрузок

Следующий этап проектирование – определение состава элементов стропильной системы и их сечения. Для этого выполняют расчет нагрузок, которым подвергается четырехскатная конструкция. Они делятся на три типа:

  • Постоянные. Их четырехскатная крыша испытывает все время. В этот тип включают вес кровельного пирога, стропильной системы, мансардного пола, если планируется использование чердака как жилого помещения. Не забудьте, что снегозадержатели водосточная система – это тоже дополнительная нагрузка, которую несет на себе крыша.

  • Временные. Действию этих нагрузок конструкция подвергается не постоянно, а лишь время от времени, в остальные же периоды оно минимально. Речь идет о снеговой и ветровой нагрузке, вес талой и дождевой воды, массе человека, производящего ремонт и обслуживание крыши.

  • Особые. Этот пункт актуален для жителей районов с повышенной сейсмической или ураганной опасностью. Четырехскатную крышу проектируют с учетом возможных экстремальных нагрузок, чтобы обезопасить находящихся под ней людей.

Суммируя значения всех нагрузок, определяют общую, которая, в зависимости от используемого кровельного материала может достигать 180-250 кг на квадратный метр. Исходя из этой цифры определяют количество элементов стропильной системы и их сечение, сверяясь со справочной таблицей. Более сложные системы удобнее рассчитывать в специальных программах, результатом работы которых является готовая схема стропильной системы крыши четырехскатного типа.

Основные элементы

Стропильная система четырёхскатной крыши состоит из множества составных частей, обязательных и вспомогательных:

  1. Мауэрлат. Брус сечением 100х100 мм или 150х150 мм, равномерно распределяющий нагрузку по периметру несущих стен. Отличие четырехскатной крыши в том, что для ее установки требуется четыре мауэрлата, а не два, как для двухскатной.
  2. Лежень. Брус, служащий опорой для стоек, которое используют в наслонной стропильной системе. Он, как и мауэрлат, распределяет вес кровли, но находится на внутренней несущей стене.
  3. Стропильные ноги. Элементы из досок сечением 50х150 мм или 100х150 мм, которые несут на себе кровельный пирог и задают геометрию скатов. В строительстве четырехскатных крыш используют рядовые, наслонные и нарожные стропила. Рядовые располагаются парами вдоль конькового прогона, образуя трапециевидные скаты. Накосные, расходясь от конька к двум углам дома, формируют торцевые треугольные скаты. А нарожные стропила опираются верхней частью на наслонные и имеют различную длину.
  4. Коньковый прогон. Брус, опирающийся на вертикальные стойки, к которому крепятся стропила. Это высшая точка крыши.
  5. Стойки. Вертикальные подпорки, которые устанавливают на лежень. Они поддерживают коньковый прогон или середину стропильной ноги.
  6. Подкосы. Бруски, которые устанавливают под углом к стропильным ногам для предотвращения их прогиба.
  7. Затяжка и ригель. Горизонтальные перемычки из дерева или металла, соединяющие пары стропильных ног, снижая распирающую нагрузку на стены. Ригель устанавливают в верхней части стропил, в затяжку в нижней, часто используя в качестве балок перекрытия.
  8. Шпренгельные фермы. Шпренгель – вертикальная стояка для накосных стропил. Если его не во что упереть, устанавливают затяжку межу двумя соседними сторонами дома и с помощью металлических уголков прикрепляют шпренгель.
  9. Обрешетка. Основание для настила кровельного материала. Если доски приколачивают без промежутков, конструкция обрешетки называют сплошной. А если доски чередуют с небольшим просветом – решетчатой. Схема обрешетки зависит от вида кровельного материала.
  10. Свес крыши. Часть стропил, которая на 40-50 см выступает за периметр дома, защищая его от влаги.

Сборка стропильной системы

Имея на руках чертеж стропильной системы, можно начинать работы по сборке. Так как в качестве материала используют в основном натуральную древесину, не будет лишним обработать ее антисептиком глубокого проникновения для защиты от влажности и бактерий. Кровельные мастера обращают на ряд особенностей, которые стоит учитывать при монтаже стропильной системе четырехскатной крыши:

  • Выполнять работы по сборке крыши в одиночку тяжело даже очень опытному работнику в связи с большой длиной и весом стропильных ног и стоек.

  • Так как некоторые элементы стропильной системы имеют большую длину, в частности диагональные стропила, пиломатериалы стандартных размеров не подойдут для их изготовления. Эту проблему решают с помощью составных стропильных ног из двух или даже трех частей.

  • Если длины стропил не хватает для формирования свеса, их надставляют кобылками, изготовленными из досок меньшего сечения.

Грамотно рассчитанная и качественно собранная стропильная система – основа долгой эксплуатации четырехскатной крыши, которая станет надежной защитой от непогоды, в независимости шатровая она или вальмовая!

Видео-инструкция

krovlyakrishi.ru

Четырехскатная крыша своими руками. Расчет, чертежи, схемы

Содержание статьи:

Чаще всего четырехскатную крышу для дома выбирают из-за внешней привлекательности, не учитывая, что у этой конструкции есть и другие преимущества: способность выдерживать большие ветровые нагрузки, повысить уровень защищенности стен от влаги, позволить оборудовать жилые помещения в чердачном пространстве.

Четырехскатная крыша своими руками. Фото

Четыре ската считаются оптимальным вариантом для регионов с сильными ветрами и большим объемом осадков. Принимая решение построить четырехскатную крышу самостоятельно, необходимо учесть, что эта конструкция требует точных чертежей и повышенного внимания при замерах и разметке.

Четырехскатная крыша своими руками. Фото

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами – отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Далее поэтапно рассмотрим, как сделать четырехскатную крышу своими руками.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата. Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60°. Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

Рассчет четырехскатной крыши своими руками. Фото

При завершении первого этапа должна быть создана точная схема устройства кровли. Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции. По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат – цельный брус 10х15 см или 15х15 см. Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши – установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила, для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

Четырехскатная крыша своими руками. Фото

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками – монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила). На стропила укладывается гидроизоляционный материал. Его предназначение – исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал. Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг – устройство контробрешетки. Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Далее процесс монтажа не отличается от устройства кровли для чердачного пространства без жилых помещений.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

  • переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
  • повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
  • сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка. Перед началом работ желательно внимательно посмотреть подходящее по содержанию видео.

postroiv.ru
