Схема колодца — Канализация

Грунтовые воды присутствуют практически под всей земной поверхностью. В одном месте залежи воды проходят близко к поверхности, в другом – далеко. Владельцу дачного участка нужно лишь определить, на какой глубине проходит подземный водоносный слой, а затем выполнить соответствующие мероприятия по обустройству колодца.

Правильно вырытый и грамотно оформленный колодец будет долгие годы обеспечивать своего владельца чистой питьевой водой. При этом с выполнением всех мероприятий по обустройству колодца на дачном участке можно справиться собственными силами.

Место для обустройства колодца

В первую очередь определите оптимальный участок для обустройства колодца. Существует несколько методик.

Попробуйте найти подходящее место с помощью простейших приспособлений – рамок, сделанных из латунной проволоки. Возьмите проволоку диаметром около 3 мм, длиной 0,5 м. Согните проволоку под прямым углом так, чтобы длина короткой части равнялась примерно 100 мм.

Сделайте две такие рамки. Возьмите их в обе руки. Не нужно сжимать рамки слишком крепко – у них должна быть возможность вращаться без лишних затруднений.

Обойдите с такими рамками весь дачный участок. Отметьте места, где рамки перекрещивались – на этих участках водоносный слой размещен наиболее близко к поверхности земли. Если таких мест несколько, выберите наиболее удобное и подходящее под действующие требования.

Существует более эффективный, но и гораздо более затратный способ определения подходящего места для обустройства колодца. В соответствии с этим способом нужно вырыть скважину. Она и позволит установить глубину залегания подземных вод.

Предварительно поспрашивайте у соседей, какую глубину имеют их колодцы. На соседствующих участках подземные воды в большинстве ситуаций проходят на одном уровне.

Также вы можете установить, что вода проходит на малом расстоянии от поверхности грунта по следующим признакам:

  • в период весеннего таяния снега подвальное помещение дома или другой постройки на дачном участке наполняется водой;
  • на дачном участке образуется довольно плотный туман даже в случае отсутствия поблизости любых водоемов;
  • неподалеку от дачного участка находятся природные водоемы;
  • на поверхности грунта присутствует мох;
  • после заката на участке появляется много различных мошек;
  • даже в очень засушливые периоды года на участке спокойно растет сочная густая трава.

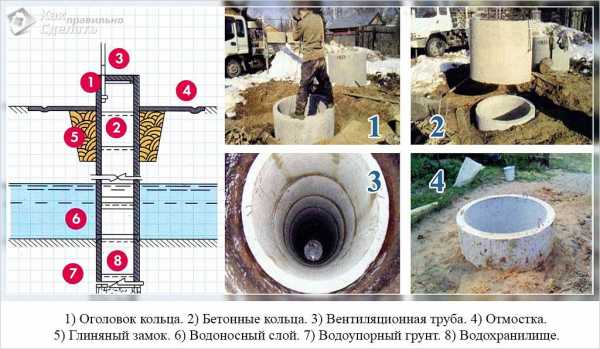

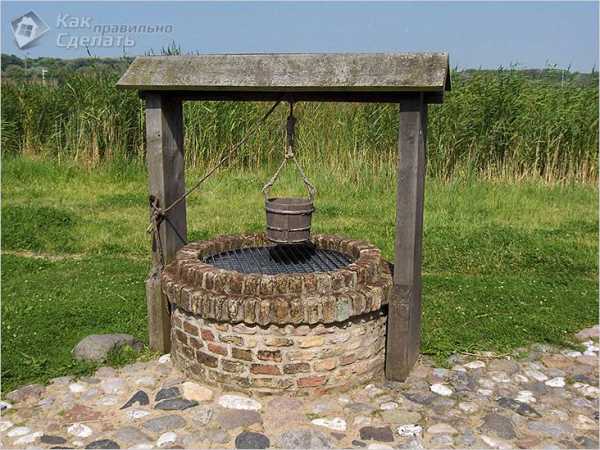

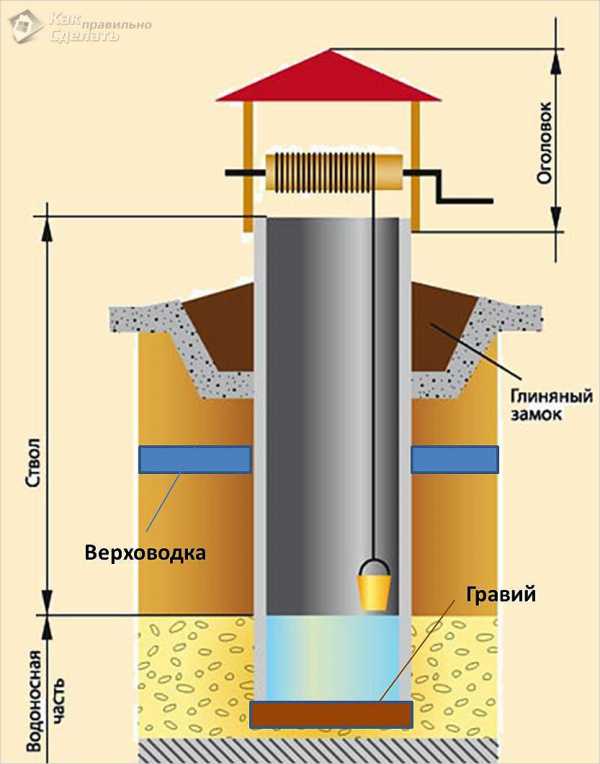

Традиционная схема частного колодца

В подавляющем большинстве ситуаций дачные колодцы строятся по одинаковой схеме. Главными составляющими рассматриваемой конструкции колодца являются водосборник, основной ствол и верхний оголовок.

В водосборнике происходит скапливание и хранение воды, ствол предотвращает осыпание земли внутрь водосборника, а оголовок является самой высшей частью колодца, предназначенной для его защиты от осадков и мусора.

С чего начинать?

Колодец лучше всего делать осенью. В эту пору грунтовые воды опускаются максимально низко, что сделает рытье колодца более легким и позволит определить оптимальную глубину строения.

Рытье котлована выполняется вручную. Подготовьте для этого следующие приспособления:

  • лопату;
  • ведра;
  • насос;
  • осветительные приборы;
  • дополнительные приспособления для облегчения прохождения грунта. К примеру, в случае с очень твердыми почвами может потребоваться отбойник. Ориентируйтесь на особенности ситуации.

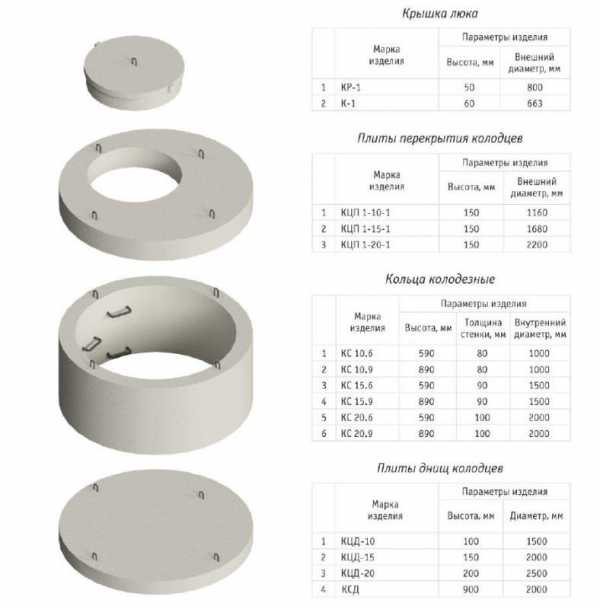

Предварительно купите нужное количество бетонных колец для обустройства стенок колодезного ствола. Наиболее удобны и просты в монтаже кольца со специальными фасками для стыковки, однако они стоят несколько дороже своих упрощенных аналогов.

Руководство по обустройству колодца

Чаще всего используется два основных варианта самостоятельного обустройства колодца. Ознакомьтесь с особенностями каждого метода, выберите самый подходящий способ и приступайте к работе.

Первый метод

Первый шаг. Выройте яму размерами 1,25х1,25 м. Глубину определяйте сами – ройте, пока не будет достигнут водоносный слой. Копайте очень осторожно, не забывая о требованиях предосторожности.

Если земля сильно осыпается, сразу переходите ко второму методу обустройства колодца на даче.

Второй шаг. Поочередно опустите в вырытую шахту бетонные кольца, ровно устанавливая их друг на друга. Затем углубите шахту путем подкопа на пару колец.

На этом основной этап обустройства колодца закончен. Вам остается лишь выполнить дополнительные защитные мероприятия и обустроить оголовок, о чем будет рассказано далее.

При желании можете обустроить колодец прямоугольной формы. Для этого достаточно вырыть соответствующий котлован, установить по его периметру прочную опалубку и залить бетон.

Данный способ самостоятельного обустройства колодца является наиболее удобным и максимально быстрым, однако он подходит исключительно для несыпучих почв.

Второй метод

Первый шаг. Выройте котлован глубиной порядка 1 м и установите в него первое кольцо. Лучше, если вам удастся купить кольцо со штырями на нижнем ободке либо же с конусовидным заострением. Такое кольцо будет попросту проще продвигать вниз, и оно осядет под своей же массой.

Второй шаг. Продолжайте подкапывать яму, пока первое бетонное кольцо не уйдет вниз еще на 100 см. Установите второе кольцо.

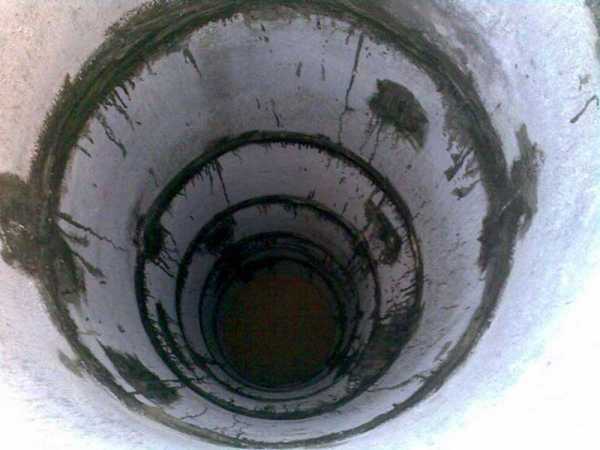

Третий шаг. Проложите швы между кольцами просмоленным канатиком либо другим подходящим материалом и запечатайте простым цементным раствором. Также швы можно заделать глиняным раствором, однако он не отличается особой долговечностью и требует периодического обновления.

Продолжайте обустраивать колодец по приведенному ранее алгоритму, пока не достигнете водоносного слоя.

В завершение вам предстоит рыть землю уже в водоносном слое. Выполнение этой работы вручную не доставит вам никаких положительных эмоций – земля будет смешиваться с водой, превращаясь в грязную жидкую массу. Поэтому для облегчения задачи предварительно купите качественный и производительный дренажный насос.

Ваша задача – за как можно более короткое время избавиться от земли с нижних 2-3 м шахты.

Засыпьте подготовленное дно слоем щебенки толщиной от 10 см. Насыпь будет выполнять функцию фильтра.

Для максимального упрочнения конструкции скрепите кольца с помощью скоб. Металлические изделия покройте антикоррозийным средством.

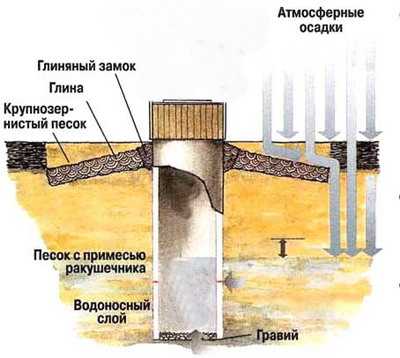

Обустройство мягкой отмостки

Для внешней влагоизоляции дачного колодца вы должны сделать мягкую отмостку.

Для сооружения отмостки сначала снимите верхний слой грунта по периметру обустроенного вами колодца, а затем сделайте углубление. Глубину ямы подбирайте индивидуально – она должна немного превышать глубину промерзания почвы.

Засыпьте подготовленный участок просеянным песком. Тщательно утрамбуйте засыпку, а сверху уложите плотную полиэтиленовую пленку и заведите ее края на верхнее бетонное кольцо. Крепко прижмите полиэтилен к бетонному кольцу и зафиксируйте его с помощью металлической клейкой ленты.

Поверх покройте отмостку щебенкой, газоном либо камнем на свой выбор.

Видео — Глиняный замок колодца


Рекомендации по обустройству верхней части конструкции

В завершение выполняется оформление колодезного оголовка. Будет достаточно обшивки из струганных досок. Подобного рода конструкция будет прекрасно справляться со своими главными задачами, однако ее вряд ли можно назвать эстетичной.

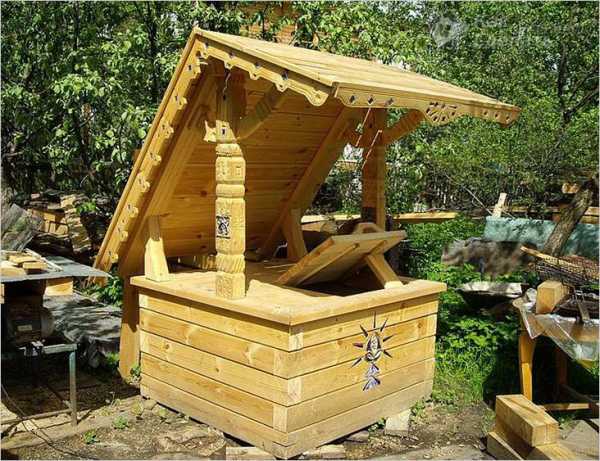

Гораздо интереснее выглядят оригинальные домики над дачными колодцами. Домик строится с применением кирпичей. Необходимо обложить ими оголовок колодца, а сверху смонтировать кровлю из подходящего материала, например, металлопроката либо досок.

Помимо этого, в продаже доступен большой ассортимент готовых домиков для колодцев из разных материалов. Можете купить готовое изделие либо же сделать его самостоятельно, ориентируясь на доступные примеры.

Помимо своей главной защитной функции, домик станет дополнительным украшением вашего дачного участка.

Видео — Домик для колодца


Советы по эксплуатации колодца

Чтобы ваш дачный колодец в течение как можно большего времени безукоризненно выполнял свою работу, уделяйте время обслуживанию конструкции и уходу за ней.

После каждого использования переворачивайте ведро для воды вверх днищем, чтобы исключить попадание различного мусора в емкость.

Оградите периметр вокруг колодца, чтобы в него не могли попасть домашние животные. Периодически осматривайте внутреннее пространство колодца. Если вы обнаружите в нем животных либо птиц, откачайте воду, выбросьте найденные объекты и выполните дезинфекцию объекта.

Для удаления из воды различного мусора используйте удобные и подходящие для этого приспособления, к примеру, сачок с рукоятью.

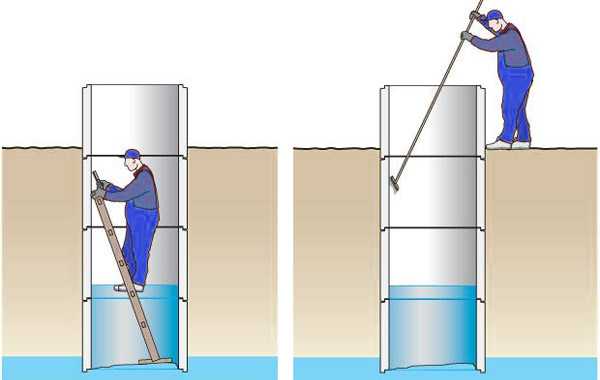

Каждые 4-6 месяцев выполняйте полную чистку колодца. Начинайте с тщательной очистки бетонных стенок металлической щеткой либо метлой из березовых ветвей. После стенки нужно промыть чистой водой, а воду откачать из колодца насосом.

Видео — Чистка колодцев

Советы по эксплуатации колодца

Чтобы ваш дачный колодец в течение как можно большего времени безукоризненно выполнял свою работу, уделяйте время обслуживанию конструкции и уходу за ней.

После каждого использования переворачивайте ведро для воды вверх днищем, чтобы исключить попадание различного мусора в емкость.

Оградите периметр вокруг колодца, чтобы в него не могли попасть домашние животные. Периодически осматривайте внутреннее пространство колодца. Если вы обнаружите в нем животных либо птиц, откачайте воду, выбросьте найденные объекты и выполните дезинфекцию объекта.

Для удаления из воды различного мусора используйте удобные и подходящие для этого приспособления, к примеру, сачок с рукоятью.

Каждые 4-6 месяцев выполняйте полную чистку колодца. Начинайте с тщательной очистки бетонных стенок металлической щеткой либо метлой из березовых ветвей. После стенки нужно промыть чистой водой, а воду откачать из колодца насосом.

Видео — Чистка колодцев

Достаньте со дна дачного колодца гравийную засыпку. Промойте элементы засыпки и уложите их обратно. Для финишной дезинфекции нанесите на стенки колодца 3%-й раствор хлора. Также хлорный раствор надо добавить в поступающую воду. Закройте колодец на сутки, а затем промойте стенки конструкции и откачайте воду нужное количество раз, пока запах хлорки полностью не исчезнет.

Следуйте этим простым рекомендациям по обслуживанию колодца, и он будет непрерывно давать вам чистую воду высокого качества в течение долгих лет.

Удачной работы!

svoimi-rykami.ru

Знакомимся с техникой безопасности

Техника безопасности

При рытье следует помнить не так уж много правил, но знание их поможет вам защитить свое здоровье, а порой и жизнь.

Перед тем как приступить к работе, следует осуществить проверку канатов и веревок, которые вы планируете использовать для подъема ведер, наполненных подземной почвой и колец. Используемые веревки и канат должны крепко привязываться к ведру потому, что его падение может изувечить землекопа, находящегося внутри колодца. Если вы собираетесь вырыть шахту, глубина которой превышает 6 м, обязательно привяжите к ведру запасной канат.

Важно знать, что на глубине скапливается вредный для человеческого организма газ. Для определения возможной опасности вам нужно зажечь в шахте свечу, если она тут же погаснет, то наличие газа в большом количестве неоспоримо.

Проблема устраняется при помощи проветривания. Как? Можно привязать к канату плотное одеяло, несколько раз опустить его в колодезную шахту и вытащить наверх. Если проблема не устранилась, то вы можете применить вентиляторы. Такие простые меры предосторожности помогут вам провести рытье шахты и установку колодезных колец без травм и увечий.

Начинаем углубляться

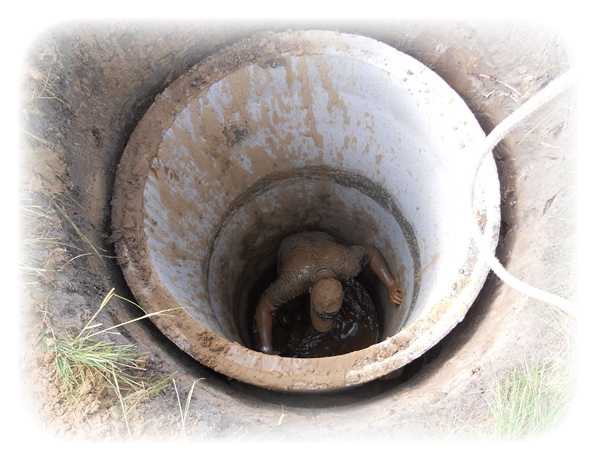

Рытье колодца

К рытью колодца важно приступать в подходящее время, в тот период, когда водоносный горизонт имеет наиболее низкий уровень в течение года, а именно с июня до сентября. Однако, если весна пришла с опозданием, то начинать строительство колодца следует не раньше чем через месяц после весеннего паводка. Это, среди прочего, поможет землекопу не перепутать верховодку с грунтовыми водами, что часто приводит к быстрому истощению колодца. Для того чтобы осуществлять опускание и подъем колец, необходимо заранее подготовить лебедку или подъемный кран. Если у вас нет опыта работы с такими сооружениями, то лучше позовите себе в помощь опытного соседа или коллегу. Ведь ошибка в этом деле потребует у вас дополнительных усилий, затрат и времени.

Теперь все готово для бурения колодца. Вначале вам будет нужно подготовить углубление около 30 см, что поможет убедиться в верности параметров будущего котлована, в который будут опускаться бетонные кольца.

Если работа выполнена качественно, необходимо установить первое кольцо и уже в нем продолжать выкапывать слои почвы. Для убыстрения процесса нужно, чтобы в работе участвовало три человека, первый из которых нагружает внутри колодца ведра, другой вытаскивает их, а третий отдыхает. Периодическая смена работников поможет им восстанавливать физические силы.

Постепенно кольцо под тяжестью веса погрузится в котлован, а сверху уже будет устанавливаться следующее и так далее.

Кольца нужно опускать до тех пор, пока не будет найден водоносный слой.

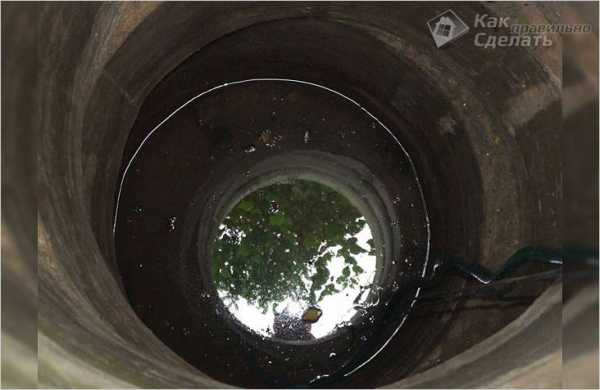

По завершении выкапывания колодца, его дно нужно устлать камнями и засыпать гравием на 30 см, что служит очищению воды от почвы. В полости между грунтом и кольцами насыпают глину для создания своеобразного замка, защищающего колодец от просачивания верховодки.

Видео: копаем колодец из бетонных колец

Трудности, возникающие в процессе рытья

Трудности процесса

Бывает так, что кольца перестают опускаться под собственным весом. Почему так происходит? Чаще всего причиной является отклонение колец от вертикали. Проблема решается при помощи выравнивания. Сверху колец нужно уложить металлический или деревянный щит, а на его уложить мешки, которые набиты песком. В таком порядке колодец должен постоять некоторое время. Под собственной и дополнительной тяжестью кольца выровняются, после чего работы можно продолжить.


Чистка питьевых колодцев

Иногда случается, что до нахождения водоносной жилы в колодец начинает просачиваться вода. Как быть? Нужно выкачивать жидкость из колодца, временно установив в него насос. По завершению работ на участке необходимо обязательно сделать чистку, чтобы обеспечить подачу чистой воды на длительное время.

Чистая и вкусная вода

Фото

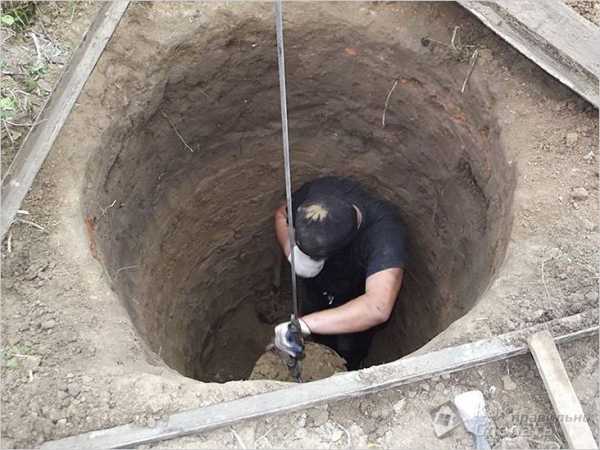

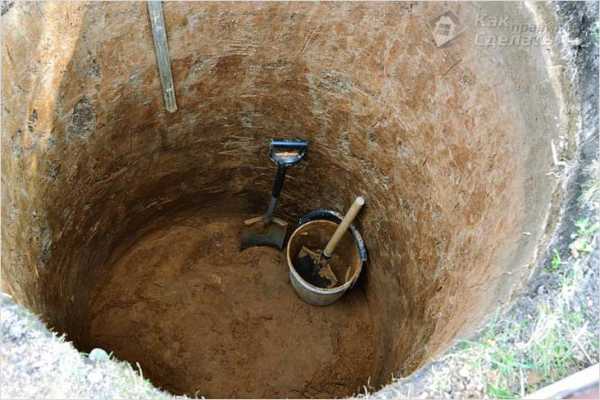

Копаем яму

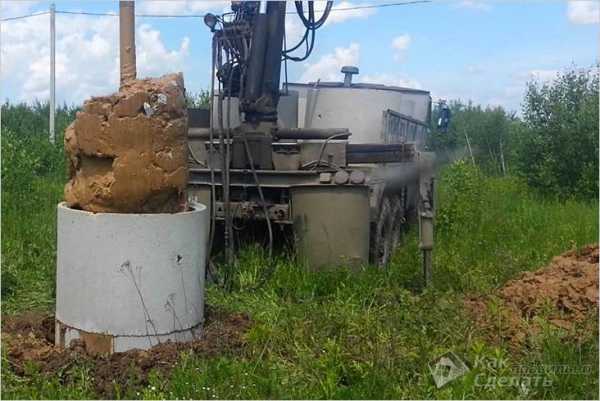

Бурение

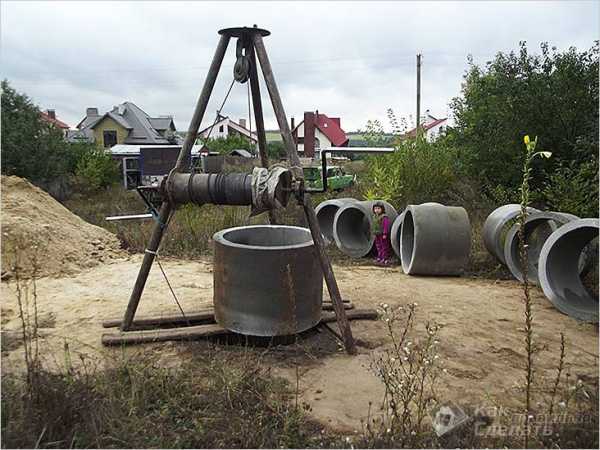

Установка колец

Чтобы колодец не промерзал, можно соорудить колодезный домик

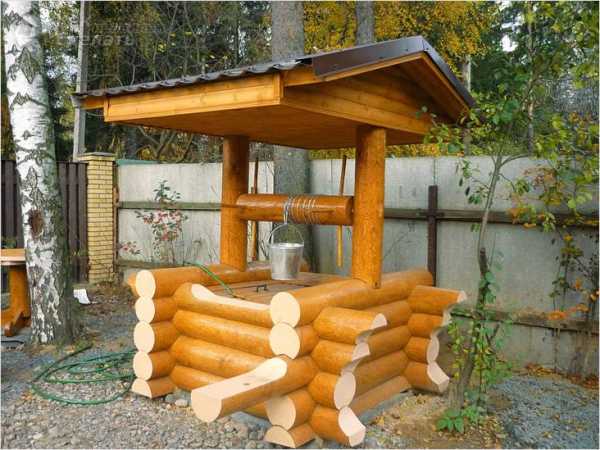

Создание домика для колодца

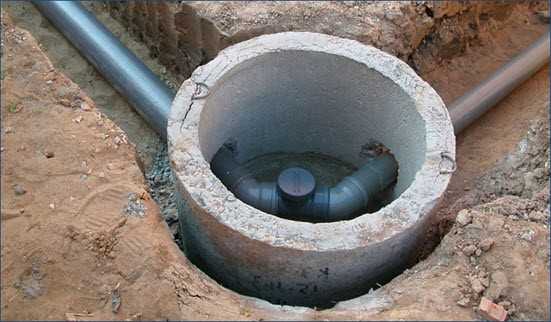

Монтаж коммуникаций от колодца к дому

Смещение не закрепленных колец из-за подвижек грунта

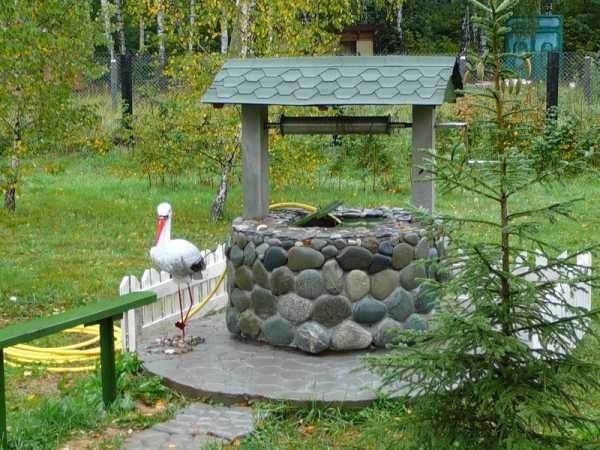

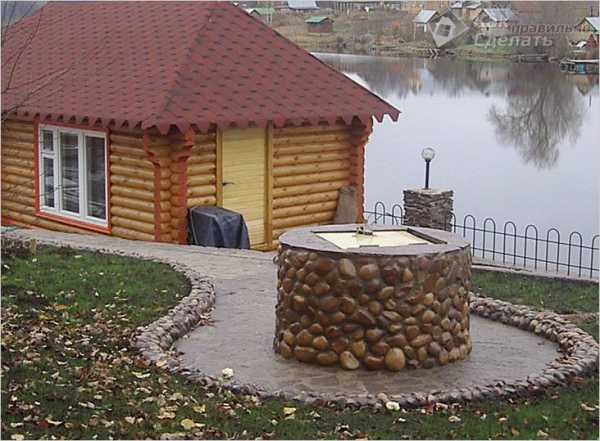

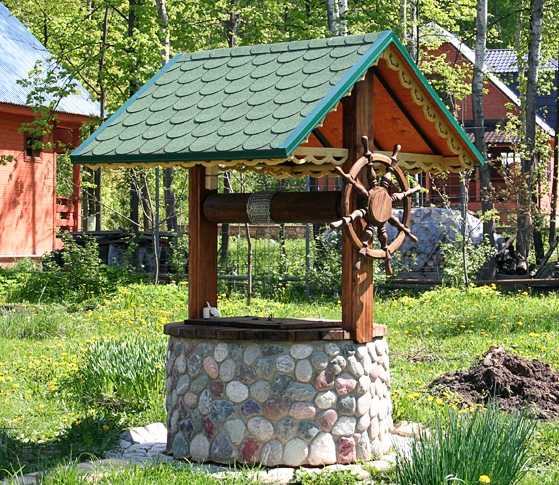

Красиво оформленный колодец

Схема

Оголовки шахтных колодцев

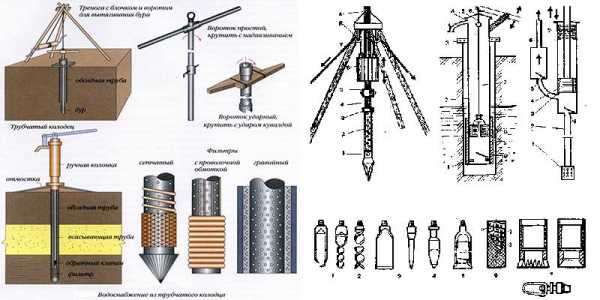

Схема устройства и основные элементы абиссинского колодца

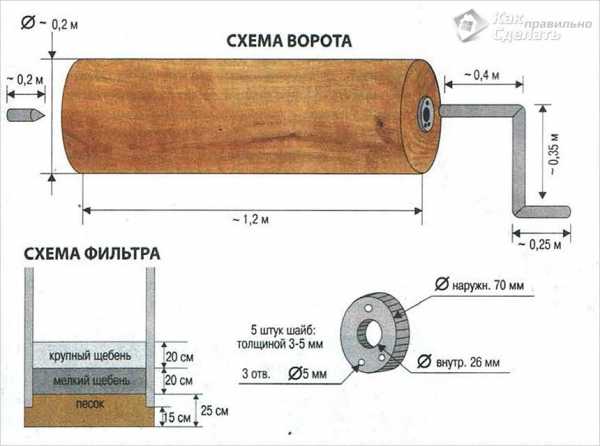

Схема ворота и фильтра

Чертеж подъемника воды из колодца

Донный фильтр для колодца

kakpravilnosdelat.ru

Виды колодезных домиков и их задачи

Первоочередная задача колодезного домика — защищать воду от попадания различных веществ — пыли, листвы и других подобных загрязнений. Для этого необходима плотно прилегающая крышка. Открытые колодцы возможны только для технической воды — для полива. Для других целей воду из них использовать нельзя. Так что если вы планируете хотя-бы посуду мыть, колодец должен закрываться плотно.

Также необходима защита от осадков любого рода: дождевые и талые воды несут с собой очень грязную воду с растворенными в ней удобрениями, отходами жизнедеятельности животных, различным мусором и примесями. Ее попадание в колодец чревато серьезным загрязнением. Для защиты от осадков делают навес, чаще всего — двускатный — так проще отводить осадки.

Еще одна задача колодезного домика — защищать от посторонних или, во всяком случае, обеспечивать безопасность для детей. Для этого делают щеколды или врезают замки.

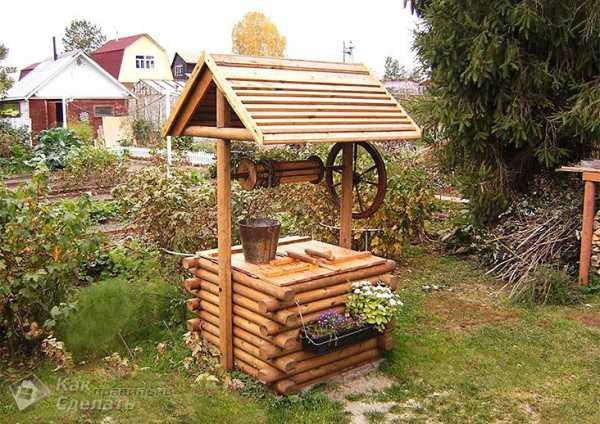

Чтобы подымать воду было легче, устанавливают стойки и ворот — в простейшем случае вращающееся бревно с ручкой, к которому прикреплена цепь. И все это вместе должно еще радовать глаз хозяев, но при этом требовать минимального ухода.

Открытые или закрытые

Как видите на фото, домик для колодца может быт открытым и закрытым. Дешевле и проще сделать открытый: колодезное кольцо можно отделать камнем или деревом, крышку, стойки и навес — из дерева или металла — кому что дешевле обойдется. Материалов при таком строении требуется минимум. Есть только одно «но» — зимой в таком колодце может замерзать вода. Если вы не планируете пользоваться им в морозы — никаких проблем.

А вот для зимнего использования требуется утепленный колодезный домик. Но и тогда его можно сделать открытым:

  • купить пенополистирольную «скорлупу» для колодца — они есть подходящего размера, закрепить ее, а  поверх нее уже класть отделку;
  • перекрытие кольца и крышку сделать из нескольких слоев древесины, причем укладывать доски в разных направлениях, перекрывая стыки.

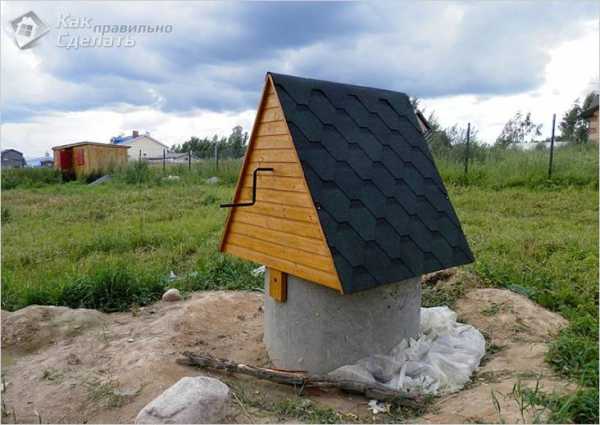

Другой вариант — сделать закрытый домик. Он по размерам  немного больше колодезного кольца. Имеющаяся воздушная прослойка уже неплохой теплоизолятор, но можно защиту еще улучшить — заложив промежутки пенопластом, например.

Из чего делать

Выбор внешнего вида иногда занимает много времени. Особенно «страдает» желанием украсить колодец прекрасная половина человечества, перебирая многочисленные варианты оформления и проводя за этим занятием много времени. На самом деле все просто: если есть дом, а колодец стоит рядом — стоит оформить его в том же стиле и по возможности, в том же цвете. Согласитесь, смотрится неплохо.

Что делать, если дом кирпичный или оштукатуренный? Выбирать отделку, подходящую по стилю к оформлению участка.  Если же это — одна из первых построек на участке, просто делайте так, как нравится.

Часто возникает вопрос: делать из металла или дерева. Деревянные смотрятся, конечно красиво. Но без должного ухода быстро теряют всю привлекательность и становятся серыми и некрасивыми. Если вас не страшит перспектива регулярно, не менее раза в год, обновлять защитное покрытие (удалять старую краску, потом красить заново), делайте из дерева. Если это — не для вас, делайте из металла. Всю конструкцию или только каркас — ваш выбор. Чем плох вариант: каркас из оцинкованного металлопрофиля, обшитый сайдингом. Особенно если точно так же отделан дом.

Как вы поняли, вариантов масса. Выбирайте сначала тип — открытый-закрытый, потом материалы и отделку по вкусу, разбирайтесь в конструкции, делайте домик для колодца своими руками.

Организация водопровода из колодца описана тут.

Навес для колодца с крышкой — открытый домик

Конструктивно устройство простое: есть две стойки, расположенные одна напротив другой. Они служат опорой для навеса, а также на них крепится ворот — устройство для подъема ведер с водой. Чертеж открытого домика с размерами смотрите на фото ниже.

Обратите внимание, что стойки можно вкопать после того, как сделана отделка колодезного кольца. В зависимости от этого изменяется порядок работ, но конструкция в любом случае остается такой же.

Об изготовлении дорожек на участке написано тут, о скамейках можно прочесть тут.

Как сделать навес

Сначала собирается навес. Делают два боковых треугольника по требуемым размерам. На чертеже вверху дан только примерный разлет двух крайних точек. При необходимости его можно сделать больше. Длинна навеса зависит от того, где будут стоять стойки — вплотную к колодезному кольцу или за обшивкой. Примерные размеры навеса при диаметре кольца 100 см приведены на фото ниже.

Собирать конструкцию можно из оцинкованного профиля, металлической профильной трубы или деревянного бруса. Чтобы профиль не погнулся, его в местах крепления двери усиливают — можно поставить внутрь деревянный брусок или металлический уголок.

Чтобы дождь гарантированно не попадал внутрь, разлет надо сделать намного больше размеров кльца — хотя бы на 20 см с каждой стороны.

Если стойки будут крепиться сразу к бетонному кольцу, порядок работ немного другой. Сначала собирают раму, которая охватывает кольцо. На фото она сделана из доски 30 мм толщиной. Стойки тоже сделаны из такой же доски, место крепления к бетону усилено накладками. Они же играют декоративную роль.

Если навес получился тяжелый, желательно использовать брус большей толщины, иначе нагрузки он не выдержит.

После на стойки крепится собранная ранее

kanalizaciya.online

Шахтный колодец устройство, схемы, фото

Водоснабжение загородного или дачного дома – задача первостепенная, и, если жилье находится вдалеке от централизованного водопровода, решается только обустройством собственного колодца или питьевой скважины. Одним из решений, которое помогает подвести воду из автономного источника воды, является трубчатый или шахтный колодец.Схема колодца трубчатой конструкции



Разновидности колодцев для снабжения питьевой водой

Водозаборные объекта бывают:

  1. Трубчатыми;
  2. Шахтными.

Трубчатое сооружение – это, проще говоря, колонка, или абиссинский колодец, который все видели и пользовались в поселках городского типа или деревнях. Для подъема воды на поверхность используется ручной насос, а это означает, что вода, которая поступает из трубчатого колодца, залегает неглубоко. Это – быстровозводимая конструкция, на ее обустройство уйдет максимум 2 рабочих дня, и делается такой колодец бурением скважины или уплотнением грунта забиванием трубы. То есть, конечный результат обустройства трубчатого колодца – стандартная скважина небольшой глубины, которую затем обустраивают фильтрами грубой очистки и насосом, часто электрическим, а не ручным.

При бурении скважины в слабом или рыхлом грунте, а также при глубоком бурении скважину укрепляют обсадными трубами, чтобы стенки отверстия не осыпались и не загрязняли питьевую воду. Обычно обсадные трубы берут небольшого диаметра, поэтому их соединяют между собой резьбовым соединением, что позволяет добиться большой герметизации стыков скважин.Схема колодца шахтного исполнения



Разновидности трубчатых абиссинских шахтных колодцев:

  1. Колодец мелкого заглубления (глубина шурфа – ≤ 40 м). Колодец ≤ 9 м глубиной обустраивают забивкой трубы, которая сразу будет работать как обсадная. Но это можно сделать в рыхлом (песчаном, супесчаном) грунте;
  2. Сооружение глубокого заглубления (≥ 40 м). Шурф глубиной ≤ 50 м делают ударно-канатным способом, колодцы глубиной ≥ 50 м – колонковым или роторным способами.

Технические требования к колодцам просты:

Именно из-за мелкой глубины такое сооружение не рекомендуется бурить рядом с ватерклозетами, сточными канавами, септиками и выгребными ямами. Также следует (по возможности) бурить на самом высоком участке двора.

Поэтому, прежде, чем бурить шурф для колодца по трубчатому типу, необходимо провести геологические и геодезические исследования грунта. Результат исследований помогут не только определить местоположение скважины, но и выбрать способ бурения, размер трубы, тип грубого фильтра, модель насоса, и т.д.Варианты обустройства шахтных колодцев



Важно: пространство между обсадными трубами и грунтом обязательно следует засыпать глиной. Этот уплотняющий слой называется обратной засыпкой, и работает как водный барьер от попадания в скважину грунтовых и дождевых вод.

Достоинства и недостатки

  1. вода в трубчатом колодце всегда будет чистой, так как скважина надежно защищена обсадными трубами, обратной засыпкой и фильтром грубой очистки, который монтируется на конце обсадной трубы в виде перфорированного наконечника;
  2. Колонку можно пробурить рядом с домом;
  3. Подъем воды ведется с планируемого горизонта;
  4. Правильно пробуренная и обустроенная скважина дает полноценный дебет чистой питьевой воды.

Недостатки:

  1. Если водный горизонт залегает слишком близко (выше 7 метров), то добыть с нег оводу будет невозможно;
  2. Выбор сезона для бурения или пробивания скважины влияет на правильную глубину колодца. Если выбрать время обустройства колодца неправильно (например, во время дождей), то можно увидеть, как ваш колодец мелеет и из него уходит вода;
  3. Колодец должен работать постоянно: если забросить его, то скважина заилится;
  4. Точность монтажа обсадных труб должна быть очень высокой – при неточной стыковке возможна разгерметизация швов и заиливание скважины.
Приспособления для бурения абиссинского колодца



Основные принципы строительства трубчатого колодца

В мягком грунте трубы в грунт просто забиваются кувалдой. Чтобы трубы входили мягче, грунт периодически смачивают. Операции проводятся таким образом:

  1. В намеченном месте (после исследований) копается лидер-лунка Ø до 1,5 м и глубиной до 1,5-2 м;
  2. На первую трубу монтируется хомут и фильтр грубой очистки, а также стальная баба для придания веса конструкции;
  3. Следующий хомут нужно смонтировать на 2 метра выше фильтра;
  4. Труба устанавливается в центре лунки засыпается грунтом и утрамбовывается;
  5. Забивают трубу опусканием бабы на канате.
Устройство шахтного колодца



Как устроен шахтный водозаборный колодец

Такое шахтный колодец также можно легко сделать своими руками. Обычно колодец обустраивают одновременно с рытьем шурфа и укрепления его стен. Разновидности шахтных гидротехнических сооружений обуславливаются разными стройматериалами, которые используются для укрепления шурфа:

  1. Стенки из дерева;
  2. Кирпичные или каменные стенки;

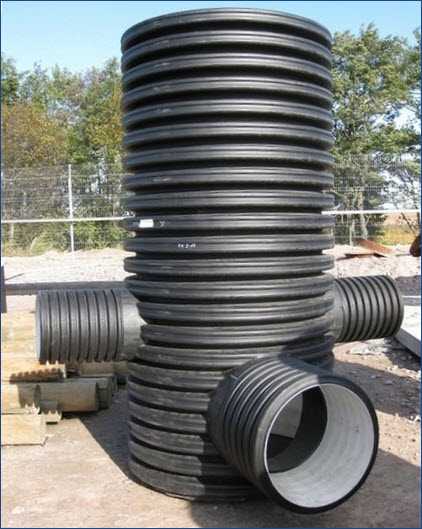

  3. Из пластика;
  4. Из ж/б конструкций.

Шахтные колодцы со стенками из железобетонных труб пользуются самой большой популярностью из-за простоты строительства и длительности эксплуатации. Вес труб или ж/б колец заставляет использовать подъемный кран для опускания бетонных элементов в шурф, но длительный срок службы такого колодца оправдывает все расходы.

Важно: колодец шахтного типа необходимо защищать от верховодки и атмосферных осадков. Защита состоит из слоя битума и рулонной гидроизоляции (рубероид или полиэтилен). Стыки труб и швы гидроизоляции также промазываются битумом.

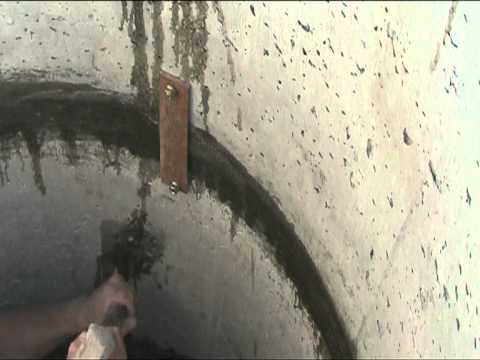

Герметизация стыков бетонных труб

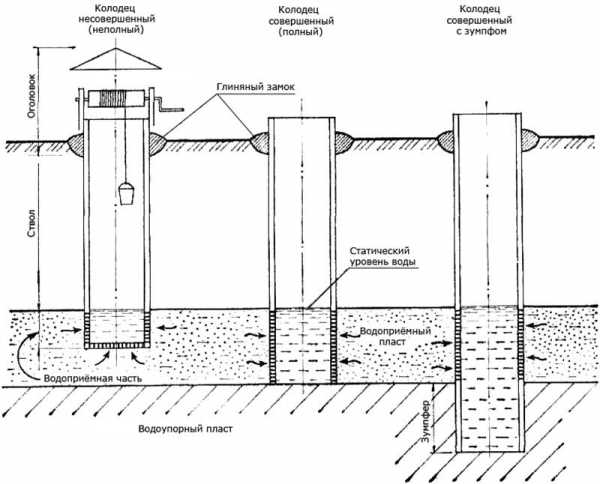

Как устроен колодец шахтного типа

Оголовок должен находиться выше уровня грунта – для защиты от мусора и отрицательных температур, так как оголовок утепляется. Основные составляющие конструкции:

  1. Водоприёмник, который устраивается в нижней части и служит для приема и фильтрования воды;
  2. Шахтный ствол, который находится в грунте и служит для защиты от обрушения стенок колодца, а также для ограждения питьевой воды от грунтовых вод и атмосферных осадков;
  3. Оголовок защищает колодец от мусора и замерзания воды, конструкция должна иметь защитную кровлю и ворот для аварийного ручного подъема воды.

Достоинства конструкции:

  1. Длительный срок безремонтной службы – более 50-70 лет;
  2. Шахтное сооружение дешевле бурения Устройство скважины;
  3. Простота очистки воды;
  4. Большой диаметр шахты позволяет автоматизировать подъем воды любыми типами насосов – глубинными, центробежными или вибрационными;
  5. Не нужно оформление разрешительных документов – после окончания строительства колодец достаточно зарегистрировать в БТИ.

 Колодец из железобетонных колец

Недостатки:

  1. Временные и трудовые затраты на строительство выше, чем на аналогичные процессы в оборудовании трубчатого колодца;
  2. Ежегодно необходимо чистить и дезинфицировать гидротехническое сооружение;
  3. Необходима постоянная откачка или забор воды, чтобы не допустить заиливания шахты;
  4. Качество питьевой воды обуславливается устройством надежного фильтра;
  5. Плохая герметизация стыков труб и швов гидроизоляции колодца приводит к загрязнению.

Как построить колодец

Копать шурф для водозабора лучше всего поздней осенью или в начале зимы, так как грунтовые воды в это время уходят на максимальную отметку, и нет риска обнаружить верховодку, а сам шурф можно сделать намного глубже, чем планировалось, что позволит иметь гораздо больший суточный дебет питьевой воды.Рытье шурфа для шахтного колодца



Рытье шурфа и сборку колодезной конструкции проводят в следующей последовательности:

  1. Шурф выкапывают лопатой с коротким черенком, чтобы можно было удобно выбрасывать грунт наверх – длинный черенок не позволит повернуть лопату в узкой скважине. Первоначальная глубина – 0,5-1,0 м и диаметр 1 м;
  2. В эту лидер-лунку лебедкой или подъемным краном опускают первое железобетонное кольцо или трубу;
  3. Рытье колодезного шурфа продолжается выемкой грунта под кольцом, которое будет проведать ниже под своей массой;
  4. После просадки первой части бетонной обсадной трубы до глубины 1 метр сверху опускают второе кольцо или трубу. Ж/б кольца соединяются друг с другом стальными скобами, под которые перфоратором сверлятся отверстия нужного диаметра. Швы и места соединений герметизируются битумом или герметиком;
  5. Таким же образом монтируют следующие кольца. Набор колец заканчивают, когда дно шурфа начнет активно увлажняться. Пока позволяют возможности, воду можно отчерпывать или откачивать, продолжая углублять колодец, но при обильном поступлении воды землеройные работы следует прекратить;
  6. Дно колодца застилается мытым камнем-дикарем разного размера, который будет выполнять роль первичного фильтра грубой очистки. Толщина слоя – до полуметра;
  7. Гидроизоляционные работы состоят из обмазки трех самых верхних бетонных колец горячим битумом или мастикой, а также двух-трех слоев рулонной гидроизоляции – рубероида или толстого полиэтилена;
  8. Отмостка вокруг шурфа делается из смеси песка с щебнем или гравием, верхний слой отмостки делается из глины, которая будет выполнять роль гидрозащитного замка. Поверх глины заливается слой бетона, который должен иметь уклон в 2-30 от колодца наружу;
  9. На оголовке монтируются стропильная система, крыша, укладывается кровля, устанавливается аварийный ворот;

Самым оптимальным и выверенным элементом для строительства шахтного колодца являются ж/б кольца высотой до одного метра, Ø ж/б колец – 1-1,2 метра. Такие элементы можно перемещать при помощи тали или ручной лебедки, то есть, не нужно арендовать подъемный кран.

jsnip.ru

Устройство канализационного колодца — виды, схема, монтаж

Канализационные колодцы, обязательный атрибут наружной канализации, без них ее устройство невозможно. Они должны проходить по всей длине трубопровода, Их устройство и количество может незначительно различаться, в зависимости от типа и назначения сооружения, сложности и протяженности системы.

Сам процесс строительства такого устройства несложный, главное разобраться в различии типов сооружений, ведь самодельный септик или выгребная яма тоже являются колодцами, и соблюдать правила и требования. После этого, будет проще сделать эффективную и работающую без сбоев систему канализации для дома.

Предъявляемые требования

Требования, которые предъявляются к канализационным колодцам регламентированы в СНиП 2.04.03-85. В этом акте описаны все аспекты касающиеся этих сооружений: место размещения, классификация, размеры и характеристики. В документе сказано, что установка колодца производится если:

  • есть повороты или изгибы;
  • изменяется диаметр труб или уклон;
  • происходит ответвления трубопровода.

Габаритные размеры могут быть разными. в зависимости от диаметра трубопровода:

∅ трубы (мм)Габариты (мм)
до 150700
до 6001000
до 7001250
от 10001500
от 12002000

Объем не указывается, однако зная глубину и диаметр вычислить его можно самостоятельно. Эксплуатационные характеристики колодцев из бетона отражены в ГОСТ 8020-90, а пластиковых (полимерных) в ГОСТ 32972-2014.

Видео: Канализация из бетонных колец самый простой и дешевый вариант

Так же, при установке шахты колодцев необходимо соблюдать санитарные нормы, к ним относится:

  • нельзя устанавливать вблизи источников питьевой воды и водопроводных систем;
  • установка производится на определенном расстоянии от жилых домов и соседних участков;
  • объемы должен соответствовать количеству пользователей.

Более подробно о санитарных нормах можно прочитать в этой статье: Правила установки септика.

Виды колодцев

Чтобы понять какие и сколько колодцев необходимо установить на участке следует разобраться в их типах. Канализационная система может включать в себя следующие виды:

  1. смотровой;
  2. перепадный;
  3. поворотный;
  4. фильтрационный;
  5. накопительный.

Каждый из них определяет за свою, определенную функцию, иногда они могут совмещаться в одном сооружении. Ниже подробнее рассмотрим каждый из них.

Смотровой

Смотровой канализационный колодец устанавливается на любой системе, независимо от степени ее сложности. Помогает контролировать работоспособность канализационного трубопровода и используется при обслуживании – прочистка, промывка и прочее. В зависимости от расположения разделяются на:

  • линейные – при большой протяженности магистрали располагаются на прямых участках, через определенное расстояние;
  • поворотные – устанавливаются в местах изменения направления трубопровода;
  • узловые – монтируются в месте соединения нескольких труб в одну;
  • контрольные – используются в местах соединения локальной канализации с централизованной.

Перепадный

Служит для изменения глубины закладки труб или скорости потока. Так же, могут применяться для обхода какого либо препятствия. Конструкция состоит из резервуара с расположенными на разной высоте подводящими и отводящими трубами, и дополнительными устройствами, например, ступени для гашения скорости. Так же как и предыдущий вид могут несколько различаться друг от друга:

  1. классическая конструкция – стоки поступают через верхнюю, а отводятся через нижнюю трубу;
  2. с отбойно — сливными стенками – для изменения скорости потока;
  3. каналы с уклоном – для увеличения скорости;
  4. конструкции с многоступенчатыми перепадами.

Фильтрационный

Эти модели используются в качестве устройства для почвенной доочистке стоков поступающих из септика. Конструктивной особенностью этого колодца является отсутствие дна и отверстия в стенках. Вместо этого, на дне и снаружи колодца устраивается дренажный слой из щебня или гравия.

Накопительный

Место для сбора и хранения стоков, проще говоря обычная выгребная яма. При его обустройстве важно, чтобы емкость была герметичной и регулярная очистка.

Материал изготовления

Шахта канализационного колодца может быть сделана из различных материалов. Самые распространенные:

  • кирпич;
  • бетон;
  • пластик.
Кирпичная кладкаВысокая прочность, при умении обращаться с мастерком монтаж не потребует много времени. Отверстия в стенах делаются на этапе строительства.
БетонМонтаж — с использованием опалубки или установка готовых колец. Отверстия для труб в заливных конструкциях выполняются при заливке, в кольцах — перфоратором или другим инструментом.
ПластикДелаются из еврокубов или бочек. Есть и заводские емкости, включающие в себя лотки с разводками различных типов. Может потребоваться якорение к бетонному основанию.

Для кирпичных и бетонных колодцев необходима гидроизоляция стен, снаружи и внутри, и дна.

Монтаж бетонного колодца

Канализационные колодец из бетона и кирпича практически не отличаются этапами и ходом работ по монтажу. Установка в любом случае происходит следующим образом:

  • Роется котлован, необходимого размера.
  • Устраивается основание – заливка фундамента или готовая плита.
  • Устройство стенок – заливка или установка колец.
  • Гидроизоляция стен и швов.
  • Засыпка и трамбовка.
  • Устройство крышки.

Для того, чтобы опускать готовые кольца в котлован, потребуется привлечение спецтехники.

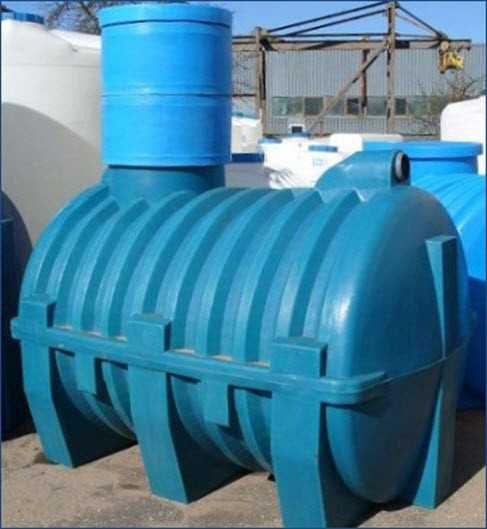

Монтаж пластикового колодца

Готовые емкости из пластика или других полимерных материалов дает возможность все работы выполнить без привлечения грузоподъемной техники и экономит время. Главное, правильно выбрать место расположения конструкции и его размер. Монтаж выполняется в несколько этапов:

  • Рытье и подготовка котлована.
  • Фундамент – подушка из песка и щебня или заливное основание.
  • Установка резервуара, при необходимости крепление к фундаменту.
  • Включение в систему.

Во избежание заливки колодца любого типа, рекомендуется делать вокруг него отмостку из бетона по всему периметру горловины шириной 1,5 м.

Видео: Монтаж канализационного колодца из бетонных колец

pro-kanalizaciju.ru

Колодцы на даче своими руками

Грунтовые воды присутствуют практически под всей земной поверхностью. В одном месте залежи воды проходят близко к поверхности, в другом – далеко. Владельцу дачного участка нужно лишь определить, на какой глубине проходит подземный водоносный слой, а затем выполнить соответствующие мероприятия по обустройству колодца.

Колодцы на даче своими руками

Правильно вырытый и грамотно оформленный колодец будет долгие годы обеспечивать своего владельца чистой питьевой водой. При этом с выполнением всех мероприятий по обустройству колодца на дачном участке можно справиться собственными силами.

Колодцы на даче своими руками

Содержание пошаговой инструкции:

Место для обустройства колодца

В первую очередь определите оптимальный участок для обустройства колодца. Существует несколько методик.

Попробуйте найти подходящее место с помощью простейших приспособлений – рамок, сделанных из латунной проволоки. Возьмите проволоку диаметром около 3 мм, длиной 0,5 м. Согните проволоку под прямым углом так, чтобы длина короткой части равнялась примерно 100 мм.

Сделайте две такие рамки. Возьмите их в обе руки. Не нужно сжимать рамки слишком крепко – у них должна быть возможность вращаться без лишних затруднений.

Попробуйте найти подходящее место с помощью простейших приспособлений – рамок, сделанных из латунной проволоки

Обойдите с такими рамками весь дачный участок. Отметьте места, где рамки перекрещивались – на этих участках водоносный слой размещен наиболее близко к поверхности земли. Если таких мест несколько, выберите наиболее удобное и подходящее под действующие требования.

Как найти воду на дачном участке

Существует более эффективный, но и гораздо более затратный способ определения подходящего места для обустройства колодца. В соответствии с этим способом нужно вырыть скважину. Она и позволит установить глубину залегания подземных вод.

Разведочное бурение

Предварительно поспрашивайте у соседей, какую глубину имеют их колодцы. На соседствующих участках подземные воды в большинстве ситуаций проходят на одном уровне.

Также вы можете установить, что вода проходит на малом расстоянии от поверхности грунта по следующим признакам:

  • в период весеннего таяния снега подвальное помещение дома или другой постройки на дачном участке наполняется водой;
  • на дачном участке образуется довольно плотный туман даже в случае отсутствия поблизости любых водоемов;
  • неподалеку от дачного участка находятся природные водоемы;
  • на поверхности грунта присутствует мох;

    Мох

  • после заката на участке появляется много различных мошек;
  • даже в очень засушливые периоды года на участке спокойно растет сочная густая трава.

    Трава

Традиционная схема частного колодца

В подавляющем большинстве ситуаций дачные колодцы строятся по одинаковой схеме. Главными составляющими рассматриваемой конструкции колодца являются водосборник, основной ствол и верхний оголовок.

Схема грамотно вырытого и обустроенного колодца

В водосборнике происходит скапливание и хранение воды, ствол предотвращает осыпание земли внутрь водосборника, а оголовок является самой высшей частью колодца, предназначенной для его защиты от осадков и мусора.

Схема устройства шахтного колодца

С чего начинать?

Колодец лучше всего делать осенью. В эту пору грунтовые воды опускаются максимально низко, что сделает рытье колодца более легким и позволит определить оптимальную глубину строения.

Рытье котлована выполняется вручную. Подготовьте для этого следующие приспособления:

  • лопату;
  • ведра;
  • насос;
  • осветительные приборы;
  • дополнительные приспособления для облегчения прохождения грунта. К примеру, в случае с очень твердыми почвами может потребоваться отбойник. Ориентируйтесь на особенности ситуации.

    Колодезные кольца

Предварительно купите нужное количество бетонных колец для обустройства стенок колодезного ствола. Наиболее удобны и просты в монтаже кольца со специальными фасками для стыковки, однако они стоят несколько дороже своих упрощенных аналогов.

Руководство по обустройству колодца

Чаще всего используется два основных варианта самостоятельного обустройства колодца. Ознакомьтесь с особенностями каждого метода, выберите самый подходящий способ и приступайте к работе.

Первый метод

Первый шаг. Выройте яму размерами 1,25х1,25 м. Глубину определяйте сами – ройте, пока не будет достигнут водоносный слой. Копайте очень осторожно, не забывая о требованиях предосторожности.

Выройте яму

Если земля сильно осыпается, сразу переходите ко второму методу обустройства колодца на даче.

Второй шаг. Поочередно опустите в вырытую шахту бетонные кольца, ровно устанавливая их друг на друга. Затем углубите шахту путем подкопа на пару колец.

Загрузка бетонных колец в колодец.

На этом основной этап обустройства колодца закончен. Вам остается лишь выполнить дополнительные защитные мероприятия и обустроить оголовок, о чем будет рассказано далее.

При желании можете обустроить колодец прямоугольной формы. Для этого достаточно вырыть соответствующий котлован, установить по его периметру прочную опалубку и залить бетон.

Данный способ самостоятельного обустройства колодца является наиболее удобным и максимально быстрым, однако он подходит исключительно для несыпучих почв.

Второй метод

Первый шаг. Выройте котлован глубиной порядка 1 м и установите в него первое кольцо. Лучше, если вам удастся купить кольцо со штырями на нижнем ободке либо же с конусовидным заострением. Такое кольцо будет попросту проще продвигать вниз, и оно осядет под своей же массой.

Выройте котлован глубиной порядка 1 м и установите в него первое кольцо

Второй шаг. Продолжайте подкапывать яму, пока первое бетонное кольцо не уйдет вниз еще на 100 см. Установите второе кольцо.

Третий шаг. Проложите швы между кольцами просмоленным канатиком либо другим подходящим материалом и запечатайте простым цементным раствором. Также швы можно заделать глиняным раствором, однако он не отличается особой долговечностью и требует периодического обновления.

Копка колодца

Продолжайте обустраивать колодец по приведенному ранее алгоритму, пока не достигнете водоносного слоя.

В завершение вам предстоит рыть землю уже в водоносном слое. Выполнение этой работы вручную не доставит вам никаких положительных эмоций – земля будет смешиваться с водой, превращаясь в грязную жидкую массу. Поэтому для облегчения задачи предварительно купите качественный и производительный дренажный насос.

Ваша задача – за как можно более короткое время избавиться от земли с нижних 2-3 м шахты.

Засыпьте подготовленное дно слоем щебенки толщиной от 10 см. Насыпь будет выполнять функцию фильтра.

Донный фильтр для колодца

Для максимального упрочнения конструкции скрепите кольца с помощью скоб. Металлические изделия покройте антикоррозийным средством.

Скрепление бетонных колец

Обустройство мягкой отмостки

Для внешней влагоизоляции дачного колодца вы должны сделать мягкую отмостку.

Для сооружения отмостки сначала снимите верхний слой грунта по периметру обустроенного вами колодца, а затем сделайте углубление. Глубину ямы подбирайте индивидуально – она должна немного превышать глубину промерзания почвы.

Схема устройства мягкой отмостки

Засыпьте подготовленный участок просеянным песком. Тщательно утрамбуйте засыпку, а сверху уложите плотную полиэтиленовую пленку и заведите ее края на верхнее бетонное кольцо. Крепко прижмите полиэтилен к бетонному кольцу и зафиксируйте его с помощью металлической клейкой ленты.

Поверх покройте отмостку щебенкой, газоном либо камнем на свой выбор.

Видео — Глиняный замок колодца

Рекомендации по обустройству верхней части конструкции

В завершение выполняется оформление колодезного оголовка. Будет достаточно обшивки из струганных досок. Подобного рода конструкция будет прекрасно справляться со своими главными задачами, однако ее вряд ли можно назвать эстетичной.

Оголовок колодца из сайдинга

Гораздо интереснее выглядят оригинальные домики над дачными колодцами. Домик строится с применением кирпичей. Необходимо обложить ими оголовок колодца, а сверху смонтировать кровлю из подходящего материала, например, металлопроката либо досок.

Помимо этого, в продаже доступен большой ассортимент готовых домиков для колодцев из разных материалов. Можете купить готовое изделие либо же сделать его самостоятельно, ориентируясь на доступные примеры.

Защитите колодец от попадания внутрь мусора и животных

Помимо своей главной защитной функции, домик станет дополнительным украшением вашего дачного участка.

Видео — Домик для колодца

Советы по эксплуатации колодца

Чтобы ваш дачный колодец в течение как можно большего времени безукоризненно выполнял свою работу, уделяйте время обслуживанию конструкции и уходу за ней.

Советы по эксплуатации колодца

После каждого использования переворачивайте ведро для воды вверх днищем, чтобы исключить попадание различного мусора в емкость.

Оградите периметр вокруг колодца, чтобы в него не могли попасть домашние животные. Периодически осматривайте внутреннее пространство колодца. Если вы обнаружите в нем животных либо птиц, откачайте воду, выбросьте найденные объекты и выполните дезинфекцию объекта.

Для удаления из воды различного мусора используйте удобные и подходящие для этого приспособления, к примеру, сачок с рукоятью.

Каждые 4-6 месяцев выполняйте полную чистку колодца. Начинайте с тщательной очистки бетонных стенок металлической щеткой либо метлой из березовых ветвей. После стенки нужно промыть чистой водой, а воду откачать из колодца насосом.

Чистка колодца

Видео — Чистка колодцев

Достаньте со дна дачного колодца гравийную засыпку. Промойте элементы засыпки и уложите их обратно. Для финишной дезинфекции нанесите на стенки колодца 3%-й раствор хлора. Также хлорный раствор надо добавить в поступающую воду. Закройте колодец на сутки, а затем промойте стенки конструкции и откачайте воду нужное количество раз, пока запах хлорки полностью не исчезнет.

Следуйте этим простым рекомендациям по обслуживанию колодца, и он будет непрерывно давать вам чистую воду высокого качества в течение долгих лет.

Удачной работы!

Видео – Колодцы на даче своими руками

svoimi-rykami.ru

РубрикаРазное

Добавить комментарий
