Схема однотрубной системы отопления – типы и схемы разводок (нижняя, верхняя), порядок монтажа в частном доме

Содержание

Схемы однотрубной системы отопления | ГрейПей

Однотрубная система водяного отопления – одна из 3 главных схем построения комплекса обогрева помещений на базе жидкого теплоносителя – воды или антифриза. В советское время схема этого вида была основной конфигурацией системы централизованного и автономного отопления, популярной она остается и сейчас. Материал статьи дает обзор устройства, принципа функционирования, достоинств и недостатков однотрубной системы отопления.

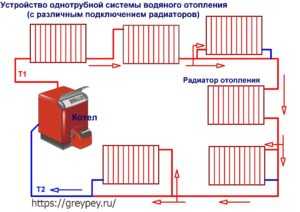

Устройство и принцип работы однотрубной системы

Главный принцип устройства схемы состоит в последовательном подключении отопительных приборов к одному трубопроводу, идущему от источника теплоты. Теплоноситель проходит через отопительный прибор, отдавая часть тепла, поступает в следующий по порядку радиатор.

Таким образом, температура теплоносителя в каждом последующем приборе отопления несколько ниже, чем в предыдущем. При различных условиях, большой протяженности ветви отопления и значительном количестве радиаторов, температура на последних приборах может иметь значение, недостаточное для обеспечения необходимой температуры в помещении.

Подобное построение пользовалось популярностью в СССР в связи с тем, что стоимость энергоресурсов была очень низкой. В централизованных системах отопления поддерживался большой массовый расход теплоносителя с высокой температурой. Кроме того, основная конфигурация однотрубной схемы требует минимального количества материалов.

Однотрубная система является основной схемой устройства отопления с естественной (гравитационной) циркуляцией. При этом комплекс отопления сооружается из труб диаметром от 32 до 50 мм, требуется соблюдение нормативного уклона.

В свое время однотрубная система (также известная как «ленинградка») была усовершенствована. Усовершенствование было направлено на снижение разницы температуры между отопительными приборами и выражалось в сооружении байпаса.

Байпас предназначался для разделения потока прямого теплоносителя – одна часть поступала в прибор обогрева, вторая по байпасу миновала его и смешивалась с остывшим теплоносителем на выходе из радиатора. Это техническое решение позволило снизить разницу температуры между отдельными соседними в ряду приборами отопления. Подобная конфигурация отопления обычно применяется в системах закрытого типа с принудительной циркуляцией.

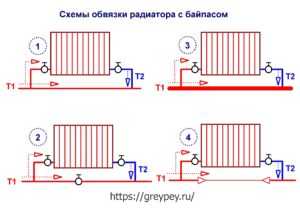

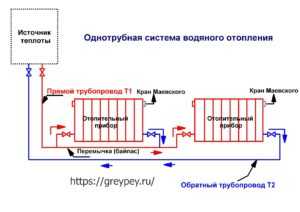

Схемы обвязки радиатора с байпасом

Современные отопительные системы в подавляющем большинстве оборудуются по закрытому типу, с принудительной циркуляцией. В случае использования однотрубной схемы в качестве основной рабочей обвязка приборов отопления обычно производится с сооружением байпаса.

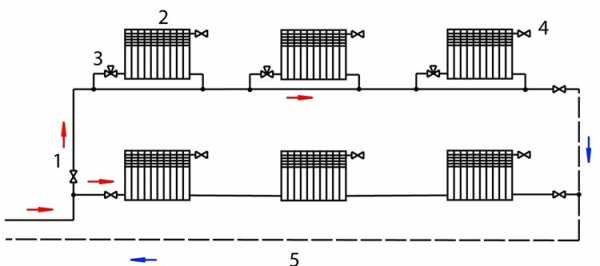

Основные способы обвязки отопительного прибора в однотрубной схеме отопления

Существует 4 типа обвязки радиаторов с байпасом. Они не зависят от пространственного расположения (вертикального или горизонтального) стояков или лежаков системы. Реализуются они посредством изменения диаметра байпаса или установкой регулирующей арматуры.

 Вариант 1.  В этом варианте обвязки диаметры подводок радиатора и трубопровода байпаса одинаковы.

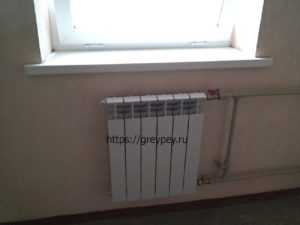

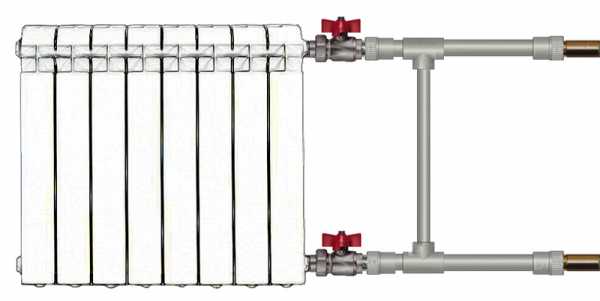

Диаметр подводок и байпаса радиатора одинаковы

Регулировка температуры прибора производится регулирующим вентилем на подающем или обратном трубопроводе радиатора.

 Вариант 2.  Этот способ обвязки отличается от предыдущего тем, что на линии байпаса устанавливается регулирующий вентиль. Он позволяет осуществлять дополнительную регулировку величины расхода через байпас, направлять большее количество горячей воды через радиатор.

 Стоит отметить, что управляющие компании в централизованных системах отопления запрещают устанавливать запорно-регулирующую арматуру на перемычках, так как она ограничивает подачу теплоносителя в радиаторы, расположенные далее по ряду в помещениях других собственников.

 Вариант 3.  Эта конфигурация подключения радиаторов выполняется обычно в кольцевых системах. Основной трубопровод здесь имеет большое сечение, массовый расход теплоносителя увеличен. Разница температур между радиаторами минимальна за счет большого расхода теплоносителя в единицу времени.

Подключение радиатора к однотрубной кольцевой схеме

Работа такой системы требует установки циркуляционного насоса повышенной мощности. Кроме того, увеличивается итоговая стоимость материалов и работ за счет увеличения диаметра основного трубопровода.

 Вариант 4.  Этот тип обвязки пользуется наибольшей популярностью при строительстве однотрубных систем водяного отопления.

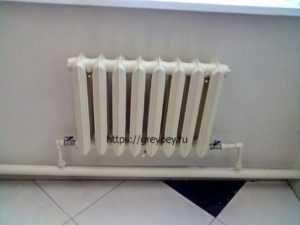

Диаметр перемычки (байпаса) уменьшен относительно диаметра подводок радиатора

Диаметр байпаса здесь уменьшен на 1 типоразмер по отношению к трубопроводам подключения отопительных приборов. Это решение позволяет не устанавливать на байпас (перемычку) регулирующую арматуру, расход теплоносителя снижается искусственно, за счет снижения проходного сечения трубопровода.

Отсутствие арматуры на байпасах позволяет сэкономить некоторые средства, так как стоимость сооружения байпаса сниженного диаметра ниже цены на регулирующие вентили и сопутствующие комплектующие фитинги.

Достоинства и недостатки однотрубной системы отопления

Трудно сказать, какими весомыми достоинствами обладает однотрубная схема водяного отопления. Часто заявляется об уменьшенном количестве материалов, требуемых для монтажа. Это утверждение справедливо не во всех случаях.

Экономия материалов достигается при кольцевом виде однотрубной системы отопления.

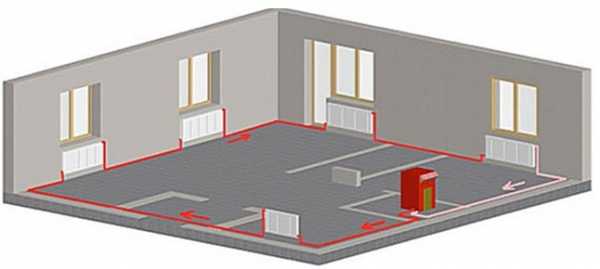

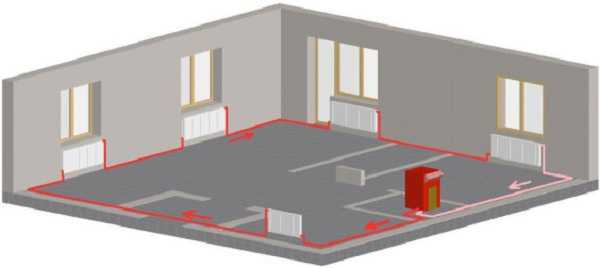

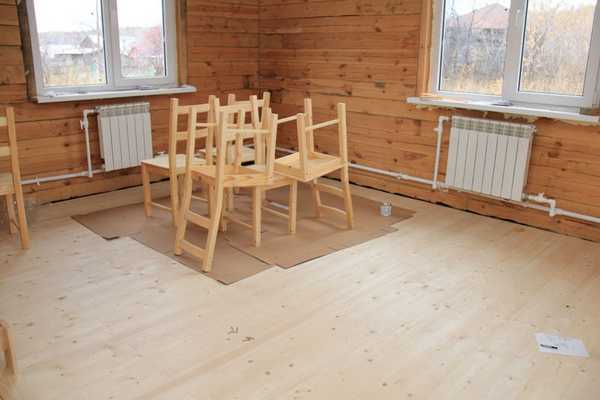

В этой схеме радиаторы располагаются по периметру помещения, подключены все к одному трубопроводу. Выход воды с последнего радиатора подключается непосредственно к котлу. В этом случае отсутствует обратный трубопровод, характерный для двухтрубной и коллекторной схем. Соответственно с количеством материала снижается объем монтажных работ.

Но кольцевая схема актуальна для отопления помещений площадью не более 100 м2, в другом случае температура последних радиаторов будет иметь слишком низкое значение. При обогреве помещений площадью более 100 м2 однотрубная система чаще всего сооружается в несколько веток, подключаемых к коллекторам.  В таком случае об экономии материала говорить не приходится, так как обратный трубопровод прокладывается обычно вдоль подающей трубы и имеет такую же длину.

Кроме возможной экономии материала часто говорится о простоте сооружения и проведения монтажных работ. Следует понимать, что монтажные работы по сборке однотрубной, двухтрубной, коллекторно-лучевой схем отопления зависят в основном от типа применяемого материала и не отличаются по содержанию.

Однотрубная система имеет следующие недостатки:

  1. Разница температуры между отдельными радиаторами;
  2. Трудность балансировки и регулирования, низкая маневренность;
  3. Остановка системы при установке радиаторов без байпаса.

Главный недостаток системы вытекает из ее принципиального устройства – температура каждого последующего радиатора будет снижаться по отношению к предыдущему. Это накладывает ограничения на количество устанавливаемых приборов – при большом их количестве температура последних может быть слишком низкой.

Разница температур частично нивелируется установкой байпаса или увеличением площади теплоотдачи последних в ряду приборов. Эти меры позволяют частично устранить дисбаланс. Но стоит отметить, что увеличение числа секций повышает величину гидравлического сопротивления и может потребоваться более мощный насос.

Трудности регулировки обусловлены, прежде всего, взаимной зависимостью приборов. При изменении расхода теплоносителя через один радиатор или конвектор изменяются расходы всех других приборов. Сбалансировать расходы, настроить необходимую температуру для конкретного помещения порой довольно сложно.

Остановка системы возможна в одном случае – при отсутствии байпаса и отключающей запорной арматуры на радиаторе. При выходе из строя прибора отопления цепь прерывается, отопление придется отключить до устранения неполадки. Наличие байпаса и кранов позволяет снять радиатор, подача теплоносителя при этом будет производиться через перемычку (байпас).

Однотрубная система водяного отопления уступает по качеству и функциональности двум другим схемам – двухтрубной и коллекторной. Тем не менее, благодаря возможной экономии материала, она по-прежнему пользуется популярностью. Кроме того, централизованные системы отопления многоэтажных жилых домов старого фонда сооружены по однотрубного принципу и их переоборудование не планируется.

(Просмотров 843 , 1 сегодня)

Рекомендуем прочитать:

greypey.ru

Однотрубная система отопления схема

Отопление в частном доме – тема популярная в силу того, что систем и способов отопить дом много, а выбрать нужно одну. При реализации отопления любыми энергоносителями существуют варианты схем с одной или двумя трубами в цикле. Для частных застройщиков монтаж схемы однотрубного отопления зачастую является единственным рабочим решением, не использующим принудительную циркуляцию теплоносителя.Разводка отопительных труб

Очевидные достоинства однотрубной системы: простота сборки и эксплуатации, надежность, долговечность и эффективность, дешевизна оборудования и установки делают эту схему первой по популярности. К тому же трубопровод можно замаскировать под полом или в стенах. Такое подключение в одну трубу называют «ленинградкой».



Особенности однотрубных схем

Главные особенности – использование энергонезависимого источника обогрева (твердотопливный отопительный котел, печь), естественная циркуляция теплоносителя (т.н. «физика») и одна труба для перемещения теплоносителя. В роли трубы могут выступать самодельные регистры, промышленные радиаторы и батареи отопления, соединенные по последовательной схеме, а также обычные металлические трубы большого диаметра (от Ø 40 мм и выше). В классической одноконтурной схеме используется открытый расширительный бачок.Одноконтурное отопление – схема

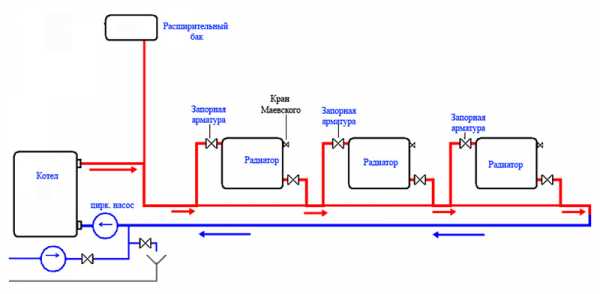

Схематически разводка отопительной системы из одного контура – это замкнутое кольцо или система колец, охватывающее все комнаты и помещения от подачи теплоносителя до обратки. Такое решение систематически модифицируется и модернизируется, поэтому в чистом исполнении встречается не часто. В оборудование могут быть включены игольчатые вентили, байпас (трубная перемычка, устанавливающаяся между подачей и обраткой батареи или радиатора), замкнутая схема циркуляции и принудительное перемещение теплоносителя – насосом. Такие доработки позволяют исключить практически все недочеты классической системы одного контура.

Традиционная однотрубная система отопления схема которой основана на естественной циркуляции, имеет существенную недоработку – чтобы отопление работало автономно в режиме «физики» (без циркуляционного насоса), требуется монтировать разгонный коллектор. Для дома в один этаж такая доработка проблематична в плане сопряжения расширительного бачка с резервуаром автономного снабжения жилья водой, но решаема, так как при высоте потолков ≥ 2200 мм врезка не вызовет затруднений.Разгонный коллектор

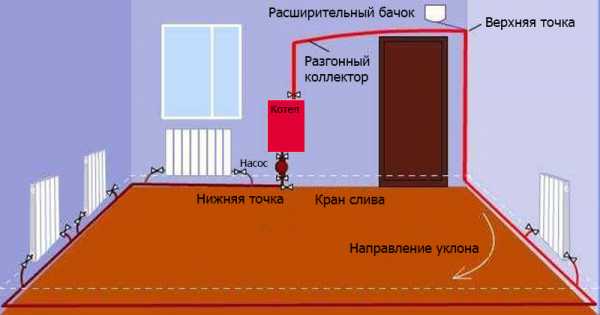

Разгонный коллектор служит ускорителем теплоносителя по однотрубной системе, а также поддерживает движение с равномерной и постоянной скоростью. Эффективность и шумность работы автономного отопления зависит от высоты верхней точки разгонного коллектора – чем выше коллектор, тем быстрее движется теплоноситель, и тем тише работает система обогрева.



Если однотрубное отопление монтируется в двух- или трехэтажном доме, то коллектор можно не устанавливать – система будет быстро и бесшумно перемещать теплоноситель без насоса. В схеме для одноэтажного дома коллектор служит прямым продолжением подачи с фиксированной верхней точкой системы, в которую присоединяется расширительный, расходный, или расширительно-расходный резервуар.

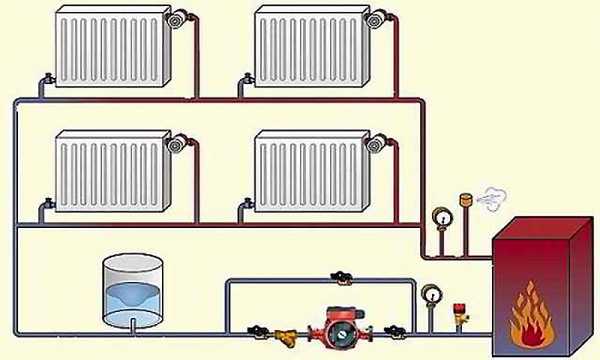

Схема с принудительной циркуляцией



Плюсы и минусы однотрубной схемы

Преимущества:

  1. Низкая стоимость узлов и дешевизна установки системы за счет минимального количества труб;
  2. Облегченный монтаж, в том числе и на труднодоступных участках;
  3. Минимальная длина трубопроводной системы позволяет добиться хороших декоративных характеристик – дизайн помещений не пострадает при маскировке труб под пол, в стены и под дверные (оконные) проемы;
  4. Минимальные трудозатраты при монтаже системы.

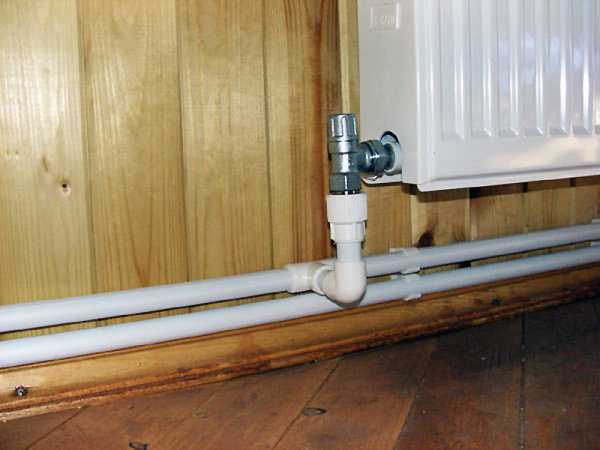

Монтаж труб по плинтусам



Недостатки:

  1. Для ремонта или замены участков труб необходимо полностью отключать отопление;
  2. Разброс температур по длине трубопровода – ближайшая к котлу точка всегда будет самой горячей, самая удаленная точка – самой холодной. Для нивелирования этого недостатка необходимо по мере удаления радиаторов от котла наращивать число секций в них.

Как устроена система отопления по однотрубной схеме

  1. Отопительный котел на любом типе энергоносителя является главным узлом системы;
  2. Точками обогрева служат батареи или радиаторы, иногда – трубы большого диаметра. В современных радиаторах чугун используется все реже – чаще всего это биметаллические устройства, так как чугунные батареи не лишены некоторых недостатков. Это неполное соответствие изделий ТУ, вследствие чего обогрев комнат происходит с низким КПД, и внешняя непривлекательность;
  3. Расширительный резервуар – обязательный узел одноконтурной схемы системы отопления. Бачок стабилизирует давление теплоносителя в трубах, и регулирует расширяемый объем жидкости. При повышении температуры теплоносителя в трубах лишняя жидкость выдавливается в расширительный резервуар, и теплоноситель не перегревается;
  4. Процесс подачи и регулировки теплоносителя из нагревательной камеры в систему контролируется и распределяется запорной арматурой – сливными вентилями, правильной разводкой, вентилями Маевского. В одноконтурной системе обратные процессы невозможны.
Простейшая одноконтурная схема

Одноконтурная система отопления

Отопительные приборы в одноконтурной схеме подключаются последовательно, и нагретый теплоноситель движется по всем участкам. Цикличность обмена тепла заканчивается на последнем обогревателе, и это представляет большой недостаток системы. Нивелировать этот недочет можно монтажом большего количества радиаторов, или установкой в батареях балансировочных вентилей.



Практические решения отопительных схем по одному контуру зависят от отапливаемой площади. В здании общей площадью ≤ 100-150 м2 удовлетворительно будет работать схема с естественным циркулированием теплоносителя. Баланс температур в комнатах достигается за счет разности в плотности теплоносителя при разных температурах на разных участках схемы. При большей площади жилья площадь эффективной будет схема с принудительной циркуляцией теплоносителя – при помощи циркуляционного насоса.

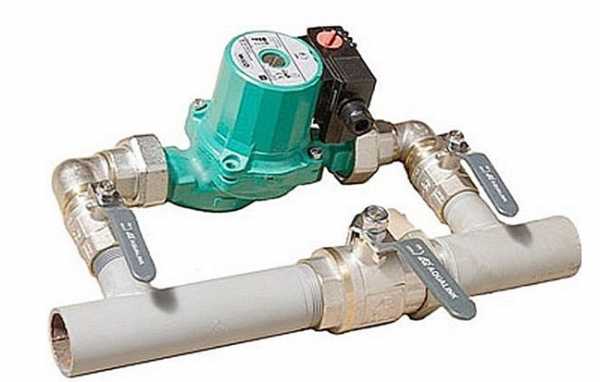

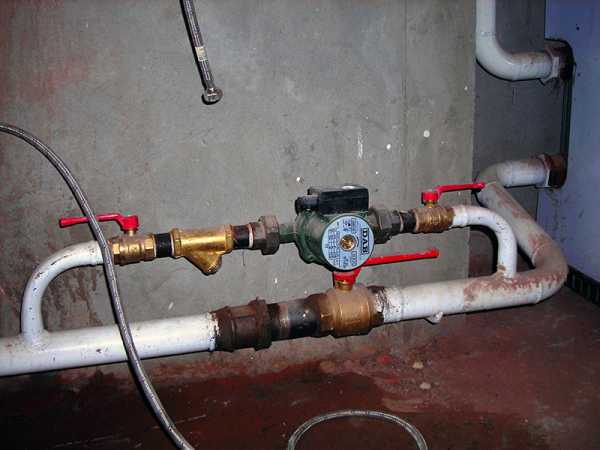

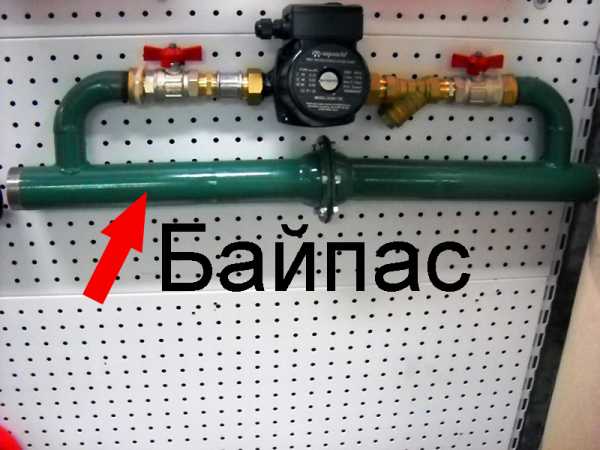

Подключение циркуляционного насоса



В системе отопления с одним контуром не устанавливаются обратные стояки, поэтому трубы должны проходить и по верхней части стен дома. Собрать и подключить такую схему несложно, тем более, что труб понадобится минимальное количество. Какие варианты разводки труб?

  1. Первое решение – использовать систему проточных стояков;
  2. Второе решение – использовать конечные секции радиаторов, но перед радиатором нужно монтировать байпас.

При реализации проточной схемы подающий стояк не нужен, и радиаторы отопления подключаются от верха к низу, соответственно, теплоноситель тоже движется сверху вниз. Так как, согласно законам физики, в нижних радиаторах вода будет менее теплой, на верхнем этаже (этажах) можно подключать меньшее количество радиаторов. В этом проекте необходимо принимать во внимание следующее обстоятельство: на радиаторы не нужно устанавливать краны и клапаны, так как при перекрытии крана теплоотдача уменьшится, и обогрев помещения тоже снизится. Также при такой схеме невозможно регулировать температуру в соседних комнатах.Байпас



При более совершенном решении – монтаже байпасов – теплоноситель проходит от стояка по верхним и нижним батареям отопления равномерно. При этом теплоноситель будет охлаждаться медленнее, и температура на разных этажах будет примерно одинаковой.

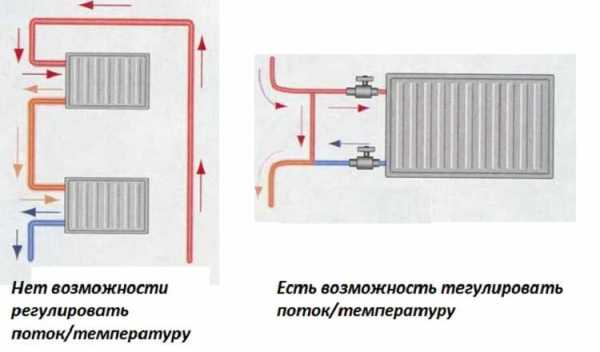

Радиатор с байпасом

Для врезки байпасов в отопление используются ПВХ трубы с меньшим, чем при подключении к радиаторам, диаметром. Если взять трубы такого же или большего диаметра, то циркуляция горячей воды будет неправильной. Если нет возможности подключить маленькие трубы, то для балансировки труб одного диаметра подключают специальные вентили – по два штуки: на подаче и на байпасе, для регулировки подачи горячей воды в секции радиатора.

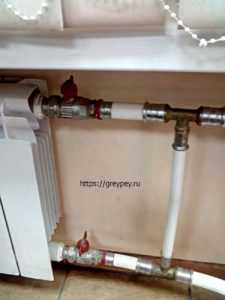

Байпас на радиаторе

Монтаж одноконтурной системы отопления

Перед началом монтажа необходимо рассчитать гидравлические данные одноконтурной отопительной системы. При проведении расчетов устанавливаются диаметры всех труб для разных отрезков системы. Необходимо провести расчет горизонтальной и вертикальной однотрубной отопительной схемы с применением коэффициентов, отражающих потери давления на разных отрезках схемы. Также рассчитывается расход воды с учетом коэффициентов потерь давления в одноконтурной системе. Затем проводится схематичная сборка параллельных приборных и циркуляционных ответвлений системы.



Крепление труб и других элементов системы одноконтурного отопления следует начинать с установки котла. Любой отопительный агрегат должен устанавливаться ниже уровня пола, но не в цокольном или подвальном помещении. Для котла (если он твердо-, жидкотопливный или газовый) оборудуется дымоход, который подключается к агрегату гибкой гофрированной оцинкованной трубой, диаметр которой должен соответствовать выходному диаметру дымохода котла. Магистральная труба отопления подключается к выходной трубе с теплоносителем, стандартный диаметр трубы – ¾ дюйма.Разводка отопления



К котлу следует подсоединять железную трубу, а переход на металлопластиковые или ПВХ трубы осуществляется на некотором расстоянии от топки, чтобы не подвергать пластик перегреву. Пластиковые переходники использовать нельзя, нужно использовать только металл – чугун, латунь, медь или бронзу.

Расширительный резервуар необходимо крепить в самой высокой точке помещения, желательно на высоте ≥ 3 метра. Если чердак дома утеплен, то это будет наиболее подходящее место для расширительно-расходного бачка.

Следующий этап – разводка труб с теплоносителем, и установка батарей (радиаторов), на которые одновременно крепятся краны Маевского и вентили. Где устанавливать радиаторы, хозяин определяет самостоятельно, но эргономика указывает, что самые холодные места – под окном и возле входа на балкон, поэтому рациональнее будет монтировать их именно там. Трубы рекомендуется прокладывать без изгибов, чтобы теплоноситель не замедлялся на таких участках.

jsnip.ru

схема в одну трубу, как сделать закрытую систему

Содержание:

Одной из конструкций, предназначенных для прогрева частного дома, является однотрубная система отопления. Данная система достаточно проста, поэтому ее часто берут на вооружение владельцы частных домов. В данной статье будет рассмотрена схема однотрубного отопления частного дома и ее особенности.


Устройство однотрубной системы отопления

Ключевая особенность данной системы заключается в том, что подача и отвод теплоносителя выполняются одной трубой, к которой посредством подводок подключены все отопительные приборы, установленные последовательно. Основная магистраль подключается к источнику тепла и затем возвращается к нему же, тем самым замыкая контур. Для обеспечения необходимого давления в системе присутствует вертикальная труба, по которой вода поднимается до верхней точки, а по мере остывания перемещается дальше.

Немного иначе будет отопление в одну трубу в частном доме, имеющем два этажа. В данном случае вода из установленного вертикально стояка проходит по отопительным контурам. На первом этаже стояк опускается до уровня пола, в результате чего образуется разгонный коллектор. Далее труба проходит по всему дому, подавая воду в подключенные отопительные приборы, и уже после этого попадает в источник тепла.

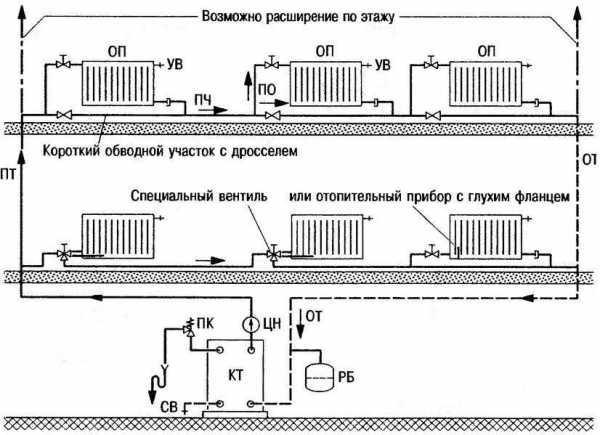

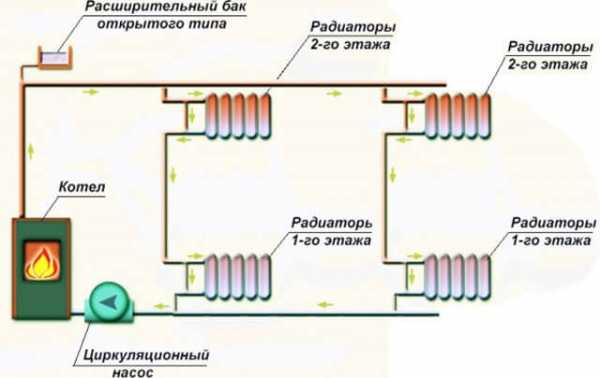

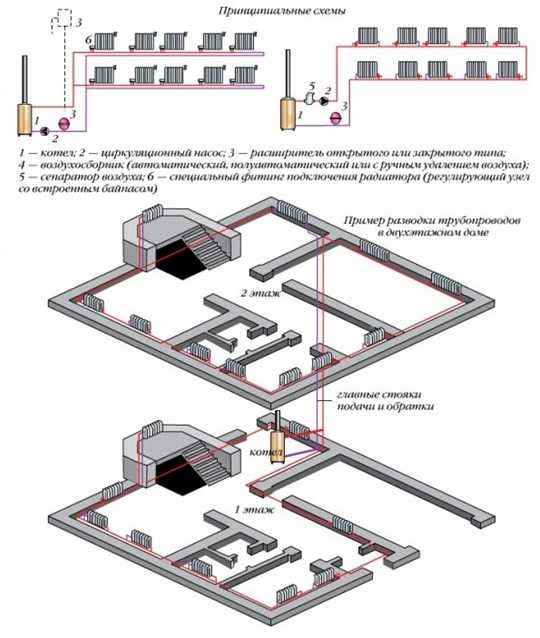

Схема однотрубной системы отопления в частном доме с двумя этажами имеет свои особенности:

  • Сечение основной магистрали не меняется на участках трубопровода;
  • Вода при прохождении через отдельные отопительные приборы теряет часть температуры, и эта тенденция будет сохраняться вплоть до попадания жидкости в зону нагрева;
  • Поскольку температура жидкости падает, то количество секций в батарее должно постепенно увеличиваться по направлению движения теплоносителя.


Впрочем, описанный процесс можно скомпенсировать грамотной планировкой, которая позволит обойтись без дополнительных секций. Если разогретая жидкость будет попадать в первую очередь в жилые помещения, а потом в хозяйственные, то расширять батареи не придется.

Как правило, для нормального функционирования однотрубной отопительной системы используется принудительное движение воды, для которого требуется циркуляционный насос – в таком случае работа отопления будет стабильной, но энергозависимой.

Если имеются некоторые опасения по поводу перебоев с электричеством, то обустраивается самотечная однотрубная система отопления для дома. Она работает по описанному выше принципу: устанавливается разгонный коллектор, находящийся на высоте хотя бы 2 метров от уровня пола.


Чтобы система могла функционировать, потребуется расширительный бак, установленный выше крайней верхней точки контура трубопровода. Как правило, местом установки бачка является чердак. Подсоединенный к системе бачок обеспечивает ее работу, но эффективность самотечной системы даже при грамотном обустройстве оставляет желать лучшего – движение воды за счет разницы температур нельзя назвать достаточно интенсивным.

Гораздо лучше работает закрытая однотрубная система отопления с принудительной циркуляцией, которая обеспечивается насосом. В таких конструкциях используются мембранные расширительные бачки, поскольку система имеет замкнутый контур. Впрочем, разгонный коллектор все равно потребуется – он будет поддерживать уровень воды во всех батареях и способствовать нормальному движению теплоносителя.

Классификация однотрубных отопительных систем

Существует два разных вида однотрубных систем отопления:

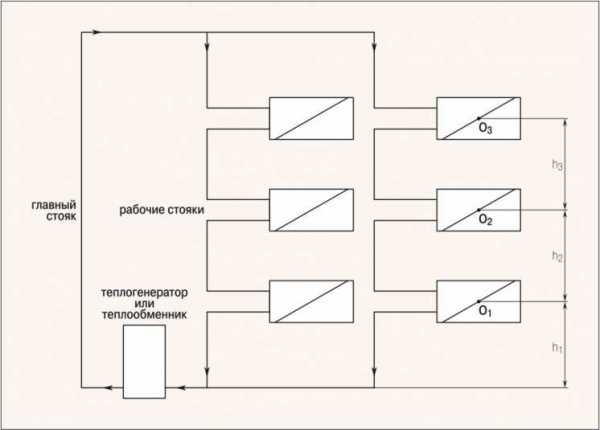

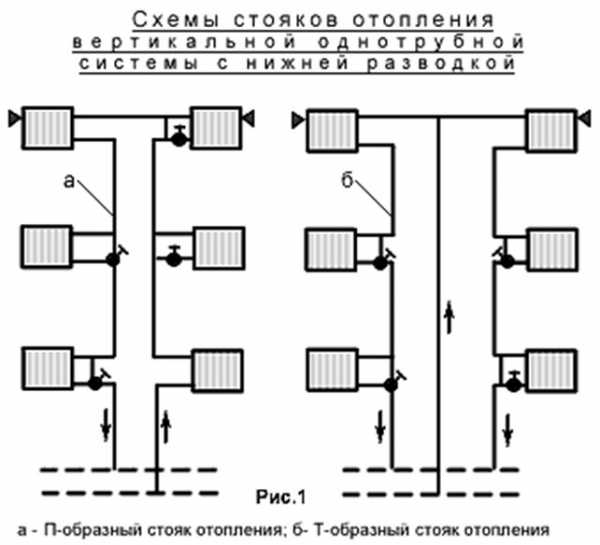

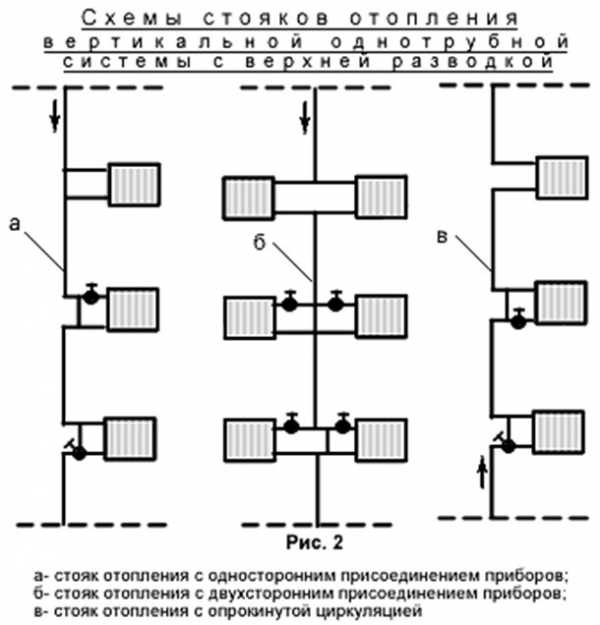

  1. Вертикальные. Данный вид систем используется в двухэтажных зданиях. Приборы в таком случае располагаются друг под другом (допускается лишь незначительное смещение) и соединяются общим стояком. Конструктивно эта схема больше похожа на комбинированную, поскольку в ней очень хорошо заметна разница между подающей и обратной магистралью. Насос в данной системе не обязателен, но его всегда можно установить для надежности.

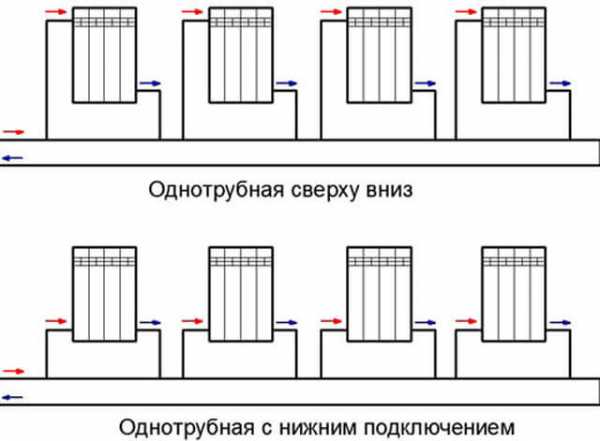

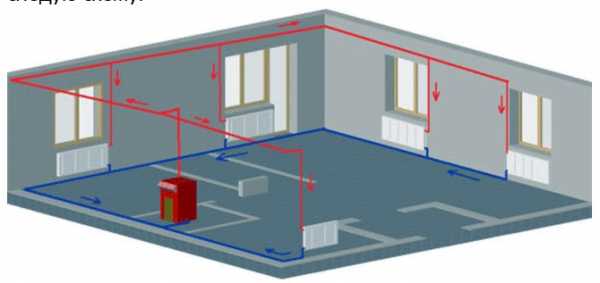

  2. Горизонтальные с нижней разводкой. Такая схема отопления в одну трубу используется в одноэтажных домах, имеющих небольшую площадь. Естественной циркуляции в таком случае вполне достаточно, хотя встречаются и системы с установленным насосом.

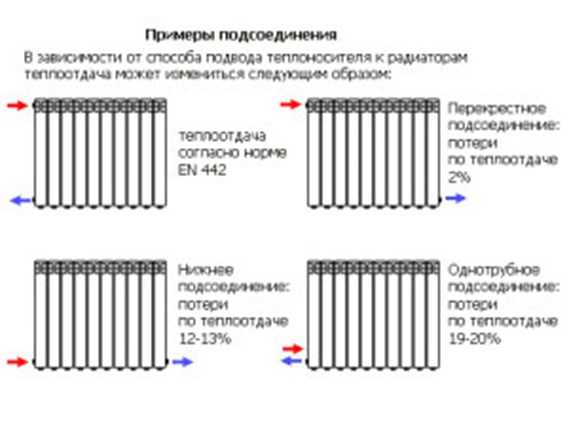

Подключать отопительные приборы можно тремя способами:

  • Снизу;
  • Сбоку;
  • По диагонали.

Наибольшее распространение получило нижнее подключение радиаторов, которое ценится за практически незаметные трубы, что улучшает интерьер помещений. Впрочем, с точки зрения эффективности такой вариант далек от идеального – теплоотдача батарей в данном случае заметно снижается.

Оптимальным вариантом является диагональная схема подведения труб, при которой отопительные приборы прогреваются должным образом и демонстрируют максимальную эффективность. В любом случае, перед тем, как сделать однотрубную систему отопления, нужно разработать проект, отображающий мельчайшие детали будущей конструкции.

Достоинства и недостатки однотрубных систем

Однотрубная система отопления частного дома имеет несколько весомых положительных качеств:

  1. Простота. Монтаж и ремонт однотрубного отопления очень часто осуществляется самостоятельно владельцами домов – и все благодаря простоте конструкции.
  2. Дешевизна. Стоимость элементов системы достаточно низка, что в немалой степени связано с простотой такого отопления. Для обустройства требуется достаточно скромный набор материалов – например, труб потребуется всего два вида (одна для основной магистрали, вторая – для подводок). Вертикальная система, естественно, обойдется дороже, ведь ей требуется два контура трубопровода.
  3. Возможность модификации. При наличии бюджета систему можно доработать, используя радиаторные термостатические клапаны, позволяющие регулировать температуру каждого отопительного прибора по отдельности. Впрочем, остается популярной и двухтрубная система. Довольно часто схема двухтрубной системы отопления двухэтажного дома позволяет решить многие задачи, с которыми однотрубная не справилась.


Также стоит отметить и основные недостатки однотрубного отопления:

  1. Каждая последующая батарея получает меньше тепла, что особенно заметно в системах с нижней разводкой.
  2. Максимальная эффективность системы достигается только при установке циркуляционного насоса, что автоматически делает отопление энергозависимым.
  3. Эффективность однотрубного отопления снижается при увеличении площади и этажности здания, в котором установлена система.

Рекомендации по монтажу

При обустройстве однотрубной системы отопления требуется, несмотря на ее простоту, выполнять все этапы работы внимательно и грамотно, учитывая все нюансы и особенности конструкции.

Чтобы все было сделано правильно, стоит воспользоваться следующими рекомендациями:

  • Перед обустройством необходимо заранее правильно рассчитать габариты входящих в конструкцию труб;
  • Трубопроводы не должны пересекать линию дверных проемов, а стояки не должны располагаться возле окон;
  • Для работы системы с принудительной циркуляции подойдут трубы DN15, а для самотечной системы лучше использовать трубы DN20;
  • Нужно не забывать о соблюдении уклона, который составляет 5 мм на 1 м длины трубопровода в случае с самотечной системой и 3 мм – для системы с естественной циркуляцией;
  • Разгонный коллектор должен в высоту иметь не менее 2,2 м;
  • Установленный на холодном чердаке расширительный бачок нужно обязательно утеплять, а выходящую из него трубу вывести на улицу;
  • При использовании чугунного теплообменника в котле придется обойтись без холодной подпитки на обратной трубе возле теплогенератора;
  • Устанавливать слишком много батарей на один отопительный контур не стоит – это всегда становится причиной нехватки теплоотдачи последних батарей. Читайте также: «Как работает теплообменник труба в трубе – преимущества и недостатки устройства».


Заключение

В итоге можно сказать, что однотрубная система отопления при всех ее достоинствах совершенно не подходит для больших и многоэтажных домов. К тому же, несмотря на простоту и низкую стоимость, такая система вызывает немало проблем и требует внимательного подхода при обустройстве.

trubaspec.com

основные особенности нижней разводки труб для циркуляции теплоносителя

Каждый дом всегда оснащается индивидуальной конфигурацией отопления в зависимости от конструкции здания и предпочтений домовладельца. Помимо этого важную роль играет экономичность и комфорт эксплуатации отопительных устройств. Очень сложно найти две полностью одинаковые отопительные системы даже в стандартной многоэтажной постройке.

Большую популярность в частном домостроении приобрели многим известные однотрубные отопительные системы с нижней разводкой. Их активное внедрение началось совместно со строительством государственных многоэтажек, когда экономическая составляющая в решении жилищного вопроса стояла на первом плане.

Разновидности схем обвязки отопительной системы

Для большего осознания сути разводки отопительных систем следует разобраться с их классификацией, которая может отличаться по своим конструктивным особенностям:
  • однотрубная разводка отопления;
  • двухтрубная отопительная разводка.

Плюс ко всему обвязка может отличаться в зависимости от способа прокладки трубопровода:

  • отопление с нижней разводкой;
  • верхний способ обвязки отопительной системы.

Нижняя однотрубная разводка также называется горизонтальной из-за способа прокладки трубы с теплоносителем от теплового источника, которым в большинстве случаев считается котёл к батареям в комнате. В таком варианте предусматривается проводка одной общей магистрали с поднимающимися к радиаторам патрубками.

Схема, предусмотренная верхней конструкцией разводки — вертикальная. Она обусловлена подачей теплоносителя к батареям вверх по трубам с дальнейшим распространением стояками по горизонтальным участкам. Такую схему также называют разводкой с принудительным принципом циркуляции теплоносителя. Это обусловлено тем, что подача нагретой воды вверх обеспечивается циркуляционным насосом, то есть в принудительном порядке.

Как устроено однотрубное отопление?

Под однотрубной системой отопления подразумевается замкнутая конструкция контура, состоящая из магистрального трубопровода, котла, радиаторов, бочка расширителя, а также элементов, обеспечивающих циркуляцию теплоносителя. При этом принципиальная схема однотрубного отопления включает в себя определённые типичные элементы.

  1. Основной любого отопления является котёл, для работы которого в большинстве случаев используется газ. Хотя в частном секторе, где зачастую отсутствует централизованная подача газа, можно повстречать твердотопливные аналоги.
  2. В качестве источников основного тепла в однотрубной системе отопления с нижней разводкой выступают всем привычные радиаторы. Но использование чугунных изделий нецелесообразно, так как нормы, предъявляемые к батареям во времена СССР, уже давно ушли в прошлое. Намного предпочтительнее использовать биметаллические изделия, обладающие максимальным коэффициентом теплоотдачи и таким же эксплуатационным ресурсом. Плюс ко всему эстетическая составляющая современного радиатора порадует любого обладателя собственной жилплощади.
  3. Все системы отопления, основанные на однотрубной схеме обвязки, оснащаются расширительным баком, основной функцией которого является контроль степени расширения теплоносителя во время нагрева. Благодаря такому конструктивно простому устройству в процессе нагрева теплоносителя излишки воды вытесняются в бак расширителя, тем самым предотвращая её перегрев.

Подача теплоносителя от котла к радиаторам и другим элементам отопления достигается за счёт специальной разводки труб нижней и верхней конструкции через вентиль и запорную арматуру. При этом отличительной особенностью однотрубной отопительной системы является отсутствие обратных процессов. В свою очередь, многотрубная схема обвязки отопления подразумевает естественную циркуляцию теплоносителя как в прямом, так и обратном направлении. Монтаж однотрубного отопления даёт возможность спрятать трубы под полом, что очень удобно с эстетической стороны.

Особенности однотрубной схемы отопления

В соответствии с площадью отапливаемого помещения подбирается способ и схема монтажа системы отопления. В домах с маленькой площадью вполне достаточно установки котла с естественной циркуляцией теплоносителей. При этом, благодаря разнице плотности воды на верхнем и нижнем участке батареи, будет происходить балансировка системы. В случае с площадью дома больше средней, нужно использовать котлы с принудительным принципом циркуляции теплоносителя, которая достигается за счёт дополнительного циркуляционного насоса соответствующей мощности.

Но, вне зависимости от принципа циркуляции воды по трубам отопления, радиаторы должны оснащаться входными вентилями, благодаря которым в необходимый момент можно перекрыть поступление теплоносителя на конкретно взятой части магистрали. Это очень удобно в случае проведения локального ремонта на определённом участке без необходимости отключения остальных отопительных узлов.

Особенности монтажа однотрубной системы отопления

Котёл – основной узел любой системы отопления. Однотрубная система с естественной циркуляцией предусматривает размещение основного узла на определённой глубине, но не в подвальном помещении. То есть расположение нижнего патрубка котла должно находиться ниже любого элемента отопительной системы в доме.

  1. После того как будет установлен котёл, производится его подключение к системе отвода отработанных газов. Если делается разводка газового котла, то используют коаксиальный дымоход, который поставляется совместно с отопительным агрегатом. Поэтому его монтаж не составляет особых затруднений, тем более к нему прилагается подробная инструкция.
  2. На следующем этапе выполняют подключение центральной магистрали. В большинстве случаев используют трубы с диаметром не менее 2,5 см.
  3. Хочется уточнить, что к котлу должны подводиться только участки труб из металла. Это, в первую очередь обусловлено тем, что части труб подсоединены непосредственно к отопительному агрегату и имеют максимальную степень нагрева. Если говорить о полимерных изделиях, то немногие из них выдерживают настолько высокие температуры.
  4. После того как центральная магистраль будет подключена, приступают к разводке, то есть монтажу оставшейся части труб системы отопления, соединяющих котёл с батареями. Также на данном этапе выполняется монтаж запорной арматуры или кранов Маевского.
  5. Для достижения максимальной эффективности обогрева помещений в доме, размещение радиаторов должно выполняться под каждым окном таким образом, чтобы между батареей и подоконником оставался промежуток.
  6. Если рассматривать прокладку трубопровода, то он должен проходить прямо без провисания. Помимо этого желательно не использовать лишние обводы и повороты.
  7. Наличие каждого дополнительного изгиба может привести к частичному снижению уровня давления, что влияет на эффективность отопления, причём не в лучшую её сторону.
  8. Схема монтажа однотрубной разводки системы отопления, также должна предусматривать возможность ремонта основных узлов и элементов, таких как радиаторы, котёл и т.д. Для этого проводится слив воды для чего необходимо установить сливной вентиль и отверстие для заливки нового теплоносителя.
  9. Если система отопления снабжена расширительным бочком, то доливка теплоносителя выполняется через него. Для обустройства слива также не понадобиться ничего особенного. Нужно просто установить на крайней батарее запорную арматуру, через которую будет осуществляться полное удаление теплоносителя.

Естественно, не нужно напоминать, что сливной кран должен размещаться в нижней части отопительного радиатора или центральной магистрали, то есть ниже всех составных элементов отопления в зависимости от схемы разводки.

Положительные и отрицательные стороны однотрубной системы

Такой вид отопительных обвязок состоит из центральной магистрали, расположенной под незначительным углом с последовательным размещением и подключением радиаторов. Передача теплоносителя происходит путём поступательного нагрева узлов отопления начиная от котла и заканчивая самой крайней батареей, что является основным недостатком такой схемы разводки. Но, для начала хотелось бы рассмотреть основные достоинства однотрубного отопления.
  1. Возможность прокладки труб под полом и дверными коробками, не испортив интерьера помещения.
  2. Благодаря однотрубной схеме с нижней разводкой появляется возможность за счёт одного замкнутого кольца проложить трубы отопления по всему дому вдоль стен комнат. Проще говоря, центральная магистраль, выходящая одной трубой из котла, последовательно огибает все помещения в доме по полу или под ним и возвращается назад в обратный вход основного отопительного прибора.
  3. Все сопутствующие элементы отопления, такие как батареи, сушилки для полотенец, трубы тёплого пола и водяной насос, устанавливаются непосредственно на центральную трубу.
  4. Благодаря тому, что центральную магистраль можно проложить под полом, не нарушается эстетичность помещений в доме.
  5. В схеме однотрубной разводки отопления предусмотрена регулировка нагрева отопительных радиаторов.
  6. В однотрубную систему отопления можно последовательно подключить несколько котлов, например, электрический агрегат с газовым или твердотопливным аналогом. Благодаря этому достигается экономичность и высокая надёжность отопительной системы.
  7. Возможность направлять теплоноситель в разных направлениях в зависимости от того, как спланирован дом. Благодаря этому, можно первым делом направлять горячую воду в самые холодные комнаты с северной стороны или в помещение, где живут дети.
  8. Однотрубная система отопления с естественной циркуляцией в двухэтажном здании имеет максимальную эффективность. При этом правильно распределить нужный уровень теплоотдачи всех радиаторов можно за счёт кранов Маевского.

Так же, как и у любого другого отопления, у однотрубной схемы отопительной системы с нижней разводкой есть свои недостатки:

  • для обеспечения комфортных температурных показателей в доме зачастую используют радиаторы с большим количеством секций;
  • если для прокладки однотрубной системы отопления используются трубы из металла, то в будущем демонтаж батарей будет сильно затруднён;
  • чтобы схема однотрубного отопления работала с максимальной эффективностью, желательно устанавливать дополнительный насос для поддержания высокого давления теплоносителя.

Благодаря простоте и минимальному количеству труб однотрубной системы отопления с нижней разводкой, она считается самой дешёвой. Но, прежде чем использовать такую разводку в доме, нужно понимать, что прогрев радиаторов происходит постепенно а, следовательно, температура в помещении будет увеличиваться медленно. При этом первыми начинают греться батареи, которые располагаются ближе к котлу, после чего последовательно все остальные радиаторы.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Что такое однотрубная система отопления, каков порядок ее укладки и схема работы

При подготовке отопительной системы в частном доме часто возникает вопрос: какую систему отопления выбрать? Среди схем отопления выделяют: двухтрубная и однотрубная. Самостоятельно проще собрать однотрубную систему, такая схема самая простая и надежная, к тому же понадобится минимальный ассортимент запорной арматуры. Итак, при создании такой отопительной схемы используется котел, трубы и в качестве наполнителя системы — вода.

Принцип работы однотрубной системы

Центральным местом в сборке конструкции является котел (газовый или твердотопливный), он осуществляет подогрев теплоносителя (воды) и он поступает в радиаторы отопления. Двигаясь по ним, температура теплоносителя снижается и по обратной трубе он возвращается в котел. И цикл опять повторяется.

При сборке данной системы следует понимать, что, попадая в первый радиатор, температура теплоносителя имеет высокий показатель, далее он попадает во второй, в третий и т. д. Попав в последний радиатор, температура находится в пределах 40−50°С, а при такой температуре помещение не прогреть.

Преодолеть такие колебания поступающей воды можно двумя способами:

  • Увеличивать теплоемкость последних радиаторов, тем самым повышается его теплоотдача;
  • Либо повышать температуру выходящей воды из котла.

Указанные способы сами по себе затратные и экономически не выгодные, они ведут к удорожанию системы отопления.

Существует и другой более экономный способ распределения горячей воды по трубам:

  • Установить циркуляционный насос, который будет увеличивать скорость движения воды по трубам и эффективность системы значительно повысится. Такие устройства питаются от сети электропитания и для загородных поселков, где довольно часты случаи отключения они не являются хорошим вариантом.
  • Предусмотрительная установка разгонного коллектора — высокой прямой трубы, вода, проходящая по ней, набирает скорость и по радиаторам продвигается быстрее.

Монтаж коллектора тоже имеет свои особенности. При проведении отопительной системы в одноэтажном доме, где потолки не очень высокие — он работать не будет, и все усилия по его установке будут напрасными, это касается высоты менее 2,2 метра.

При обустройстве отопительной системы в двухэтажном доме, такая особенность автоматически отпадает. Коллектор — ровная прямая труба, отходящая от котла и поднятая до самой верхней точки водоотдачи. Чем выше будет она поднята, тем бесшумнее и эффективнее будет функционировать — скорость движения воды будет достаточной для быстрого протока по трубам.

К верхней точке следует подключить и расширительный бачок. Он применяется в качестве стабилизатора и контролирует увеличение объема теплоносителя. Увеличенный, при нагреве, объем воды попадает в расширительный бачок и решается проблема перелива, при понижении температуры объем воды уменьшается и опускается в систему.

Специфика такой конструкции заключается в том, что однотрубная система не имеет трубы обратного действия, по которой бы вода возвращалась к котлу. Обраткой при такой разводке считают вторую половину магистральной и единственной трубы.

Положительные стороны однотрубной системы

Преимущества однотрубной системы отопления:

  1. Один контур системы располагается по всему периметру помещения и может пролегать не только в помещении, но и под стенами.
  2. При укладке ниже уровня пола необходимо выполнить теплоизоляцию труб во избежание теплопотерь.
  3. Такая система позволяет производить прокладку труб под дверными проемами, таким образом, снижается материалоемкость и, соответственно, себестоимость конструкции.
  4. Поэтапное подключение отопительных приборов позволяет подключить к разводной трубе все необходимые элементы отопительной цепи: радиаторы, полотенцесушители, теплый пол. Степень нагрева радиаторов можно регулировать методом подключения к системе — параллельно либо последовательно.
  5. Однотрубная система позволяет устанавливать несколько видов отопительных котлов, например, газового, твердотопливного или электрокотла. При возможном отключении одного можно сразу подключить второй котел и система будет и дальше продолжать отапливать помещение.
  6. Очень важная особенность такой конструкции — возможность направлять движение потока теплоносителя в том направлении, которое будет наиболее выгодным для жителей этого дома. Сначала направить движение горячего потока в северные комнаты или расположенные с подветренной стороны.

Минусы однотрубной системы

При наличии большого количества преимуществ однотрубной системы, следует отметить и некоторые неудобства:

  • При длительном простое системы — долгий ее запуск.
  • При монтаже системы на двухэтажном доме (и более) подача воды в верхние радиаторы происходит очень высокой температуры, в нижние же — низкой. Отрегулировать и сбалансировать систему при такой разводке очень тяжело. Можно устанавливать ни нижних этажах большее количество радиаторов, но это повышает себестоимость и выглядит не очень эстетично.
  • При наличии нескольких этажей или уровней — отключить один нельзя, поэтому при проведении ремонтных работ приходится отключать все помещение.
  • При потере уклона в системе могут периодически возникать воздушные пробки, что снижает теплоотдачу.
  • Высокие теплопотери в процессе эксплуатации.

Особенности монтажа однотрубной системы

При монтаже следует знать некоторые особенности строения системы и строго их соблюдать.
  • Монтаж отопительной системы начинается с установки котла;
  • На всем протяжении магистрали должен быть выдержан уклон не менее 0,5 см на 1 п. м. трубы. При несоблюдении такой рекомендации на приподнятом участке буде скапливаться воздух и препятствовать нормальному течению воды;
  • Для освобождения от воздушных пробок на радиаторах применяются краны Маевского;
  • Перед подключаемыми отопительными приборами следует устанавливать запорные краны, в случае ремонта устройства не понадобиться сливать воду из всей системы или при необходимости, есть возможность немного отрегулировать температурный режим системы;
  • Кран слива теплоносителя устанавливается в самой нижней точке системы и служит для частичного, полного слива или заполнения;
  • При устройстве гравитационной системы (без насоса), коллектор должен быть на высоте не менее 1,5 метров от плоскости пола;
  • Поскольку вся разводка выполнена трубами одинакового диаметра, их следует надежно крепить к стене, не допуская возможных прогибов, чтобы не скапливался воздух;
  • При подключении циркуляционного насоса в сочетании в электрокотлом, их работа должна быть синхронизирована, котел — не работает, насос — не работает.

Установлен циркуляционный насос должен быть всегда перед котлом, учитывая его специфику — он нормально работает при температуре не выше 40 градусов.

Разводка системы может выполнять двумя способами:

  • Горизонтальная
  • Вертикальная.

При горизонтальной разводке используется минимальное количество труб, и подключение приборов выполняется последовательно. Но такому способу подключения свойственны воздушные пробки, и отсутствует возможность регулирования теплопотока.

При вертикальной разводке трубы прокладываются по чердачному помещению и от центральной магистрали отходят трубы, ведущие к каждому радиатору. При такой разводке вода поступает к радиаторам одинаковой температуры. Свойственна вертикальной разводке такая особенность — наличие общего стояка для целого ряда радиаторов, вне зависимости от этажа.

Ранее эта система отопления была очень популярна, ввиду экономичности и простоты монтажа, но постепенно, учитывая, возникающие нюансы во время эксплуатации, стали от нее отказываться и в данный момент она очень редко применяется для отопления частных домов.

teplo.guru

Однотрубная система отопления частного дома: как выбрать лучшую схему

Мода на здоровый образ жизни и с каждым годом ухудшающаяся экологическая обстановка в мегаполисах является основным фактором, который толкает многих людей на смену душных городских квартир на загородную недвижимость. Кто, по каким-либо причинам не может сменить квартиру на частный дом, вспоминает о даче, которая без инженерных систем, является тем еще «развлечением» наших соотечественников. В этой публикации будет рассказано о системе отопления, а именно об однотрубном ее варианте, так как она является наиболее простой, доступной и эффективной, даже при самостоятельном изготовлении и обслуживании.

Основы и теория

Существует три основных типа систем отопления (СО):

  1. Однотрубная.
  2. Двухтрубная.
  3. Коллекторная.

Различаются они количеством труб, к которым подключены радиаторы – приборы, благодаря которым воздух в помещении нагревается.

На данном рисунке показана простейшая схема однотрубной системы отопления для одноэтажного дома. Чтобы понять разницу, между однотрубной и двухтрубной СО, рекомендует обратить внимание на схему.

Тут видно, что в однотрубной СО все радиаторы подключены последовательно, а во втором – параллельно. Теперь, когда разница очевидна, невооруженным глазом видны достоинства и недостатки однотрубной системы отопления:

  • Меньшее количество труб, а значит проще монтаж и меньшая стоимость системы.
  • В конечном радиаторе всегда будет ниже температура теплоносителя.

Существуют схемы и методики, предназначенные для нивелирования недостатков данного варианта обогрева частного дома.

Доступные для реализации схемы однотрубного отопления

Перед выбором отопительного контура вашей будущей СО необходимо знать, что для одноэтажного и многоэтажного строительства схемы различаются:

  • Способом перемещения теплоносителя.
  • Разводкой.
  • Направлением движения теплоносителя.
  • Способом присоединения радиаторов.

Для одноэтажного дома

Наиболее простая схема однотрубного отопления, которая уже более полувека применяется застройщиками – это «Ленинградка».

Важно! Сейчас, большинство котельных установок оснащаются циркуляционными насосами, поэтому в данной публикации будут рассмотрены варианты СО с принудительным перемещением теплоносителя.

На рисунке представлен эскиз модернизированного варианта «Ленинградки», с диагональным подключением радиаторов. На рисунке обозначены следующие элементы (слева направо):

  • Отопительная установка. Для реализации данной СО подходят котлы, работающие на твердом топливе, газе (природном или сжиженном) и электричестве. Теоретически, подходят и жидкотопливные котлы, но возникает проблема хранения топлива в частном доме.
  • Группа безопасности, которая состоит из подрывного клапана, настроенного на определенное давление в системе, автоматического воздухоотводчика и манометра.
  • Радиаторы, подключенные к системе через запорные шаровые краны. В перемычке между входом и выходом каждого радиатора установлены игольчатые балансировочные вентили.
  • На обратной ветке трубопровода установлен мембранный расширительный бак, для компенсации теплового расширения теплоносителя.
  • Циркуляционный насос, который создает принудительное движение теплоносителя по СО.

Теперь о том, что еще не указано на данном эскизе, но является обязательным элементом для надежной работы данной схемы. Выше был упомянут только насос, но не указана его обвязка, которая включает в себя три шаровых запорных крана, между которыми установлены фильтр грубой очистки и насос. Достаточно часто насосная группа с обвязкой включается в СО через перемычку, тем самым образуя байпас.

Часто, застройщики спрашивают, нужен ли байпас в однотрубной системе отопления? Все дело в том, что данная схема СО – самодостаточна и работоспособна. Но в случае отключения электроэнергии, произойдет остановка циркуляционного насоса и прекратиться движение теплоносителя. Байпас необязателен, но лучше его соорудить для переключения с принудительной на естественную циркуляцию теплоносителя в случае аварийной ситуации.

Что касается трубопровода: так как температура на выходе из котла может достигать 80°С, то рекомендуется для контура «Ленинградки» использовать армированные полипропиленовые трубы необходимого диаметра. Почему армированные? Все дело в том, что полимерные трубы достаточно дешевы и практичны, их легко монтировать и они имеют небольшую массу. Но, полимерные трубы при нагреве изменяют свою длину. Армированный полимер такой «болезнью» не страдает.

Совет: несмотря на то что в данном варианте СО предусмотрен автоматический воздухоотводчик, случаи завоздушивания контура имеют место. Для решения данной проблемы рекомендуется использовать на радиаторах краны Маевского.

Для двухэтажного дома

Однотрубная система отопления для двухэтажного дома может быть реализована все той же схемой «Ленинградка», как с горизонтальной разводкой, так и с вертикальными стояками.

На данном эскизе представлена однотрубная СО с горизонтальной разводкой и принудительным перемещением теплоносителя.

На данном эскизе показана схема СО «Ленинградка» с вертикальными стояками и верхней подачей теплоносителя. Изменения могут коснуться следующих моментов:

  • Направления подачи теплоносителя (нижняя разводка, верхняя разводка)
  • Способ подключения радиаторов.

У данного варианта обогрева есть один недостаток: теплоноситель теряет температуру пока дойдет до потребителя (батарей). Решением стала нижняя подача теплоносителя.

Подающий трубопровод проходит по подвалу или под полом и не выходит на неутепленный чердак, поэтому при такой разводке теплопотери при транспортировке теплоносителя значительно снижены.

На данном эскизе показано классическое нижнее подключение батарей, но оно признано малоэффективным и применяется только в гравитационных системах (где теплоноситель перемещается по контуру самотеком). Наиболее эффективная схема подключения радиаторов отопления при однотрубной системе с принудительным движением теплоносителя – это по диагонали с перемычкой между входом и выходом (байпасом). Для примера, предлагаем ознакомиться с теплопотерями на радиаторах, в зависимости от способа их подключения.

Что касается оборудования, используемого в СО двухэтажного дома, то оно отличается от «одноэтажной» схемы только количеством.

Совет: Многие спрашивают, какая схема однотрубной системы отопления двухэтажного дома наиболее эффективна, горизонтальная или вертикальная? Прежде всего в вертикальной значительно снижены теплопотери. На деле, застройщик, выбравший вертикальную разводку, может столкнуться с проблемой установки радиаторов, так как практически все модели разработаны для горизонтальных систем. Именно поэтому для двухэтажных домов лучшим выбором будут схемы с горизонтальной разводкой.

Для многоэтажного дома

В современном строительстве, все реже реализуются схемы однотрубной системы отопления многоэтажных домов. Начало массового применения данного варианта СО пришлось на «Хрущевки», жители которых по сей день страдают от неравномерно нагретых батарей. Однотрубную вертикальную СО, с нижней или верхней разводкой, можно и сейчас встретить в новостройках.

Рассмотрим варианты с нижней разводкой, П и Т-образными стояками для зданий с чердаком или без него, высотой 3 и более этажей.

В П-образном стояке монтаж радиаторов производится по различной схеме: 1 и 6 подсоединяются проточным способом; 2-5 – через перемычку со смещением по оси; 3 и 4 по замыкающей технологии. Основным недостатком П-образны стояков является то, что теплоноситель сразу отдает свое тепло в первых по ходу движения радиаторах. Именно поэтому на радиаторах в отдающей ветке будет достаточно низкая температура. Для получения необходимой теплоотдачи на обратном трубопроводе нужно наращивать количество секций батарей.

В Т-образном стояке вода поднимается от котельной установки вверх и по распределительному трубопроводу поступает в обратные стояки с радиаторами. При таком подходе, радиаторы будут прогреваться более равномерно.

Рассмотрим вертикальные однотрубные СО с верхней разводкой, применяющиеся в многоэтажном строительстве (до 9 этажей).

В данных СО, теплоноситель поступает на чердак, после чего распределяется по стоякам. Эффективность работы зависит от способа подключения радиаторов (проточный или через байпас).

Третий тип однотрубного отопления многоэтажных домов (в) – с опрокинутой циркуляцией. Как правило, данная схема реализуется в домах, высотой более 10 этажей.

Теперь, когда вы ознакомились с конструкцией различных систем обогрева частного дома, осталось сделать выбор и приступить к реализации плана. Для того чтобы сделать грамотный расчет отопительной системы обратитесь к специалистам или ознакомьтесь с тем, как самостоятельно рассчитать однотрубную систему отопления.

ventilationpro.ru

Однотрубная система отопления частного дома: разновидности и особенности

Принципиальных схем отопительных систем всего две: однотрубная и двухтрубная. Но в каждой из них существует несколько разновидностей. У каждого из вариантов есть свои плюсы и минусы. Однотрубные системы хороши тем, что их проще и быстрее монтировать, ведь магистраль всего одна. Рассмотрим их подробнее.

Достоинства и недостатки

Достоинства однотрубных систем:

  • Меньший расход строительных материалов. Труб требуется практически в два раза меньше, но должны быть они большего диаметра, чем для аналогичной двухтрубной системы. Потому экономия в денежном эквиваленте будет небольшой.
  • Монтаж проще, занимает меньше времени. Тут экономия более ощутима: работы в два раза меньше, чем при разводке двухтрубных систем.
  • Используя байпас и вентиля можно организовать регулировку температуры каждого отопительного прибора.
  • Тщательно продумав систему можно добиться эффективного отопления.
  • Легко реализуется несколько контуров.

Недостатки:

  • Сложность балансировки системы: для получения одинакового количества тепла в батареях, расположенных вначале или конце кольца требуется разное количество секций. Также требуется установка байпасов и запорной арматуры. Все это в результате может свести экономию в денежном эквиваленте к незначительным суммам.
  • Схема неприменима к теплым полам.
  • Для нормального функционирования нижней раздачи в одноэтажном доме требуется повышенное давление, создаваемое насосом или создание разгонного коллектора, который явно не является украшением.

Особенности однотрубных систем

Однотрубную разводку в самом простом варианте называют «ленинградкой». Она далеко не идеальна, но популярна из-за своей простоты. Ленинградка представляет собой такую систему, при которой все элементы отопления подключены последовательно к одной трубе, которая выполняет и роль подачи, и роль обратки. Получается, что магистраль закольцована (на котел при индивидуальной системе отопления или на стояк при централизованной), а к ней в нужных местах в разрыв или параллельно подсоединены радиаторы или другие устройства.

Однотрубная система в самом простом варианте

Теплоноситель по направлению движения последовательно поступает в каждый их отопительных приборов. В этом и заключается основной недостаток. В первый радиатор поступает самый горячий теплоноситель. Часть тепла отбирается на его нагрев. Теплоноситель становится холоднее,  подмешивается в магистраль, снижая  общую температуру. После чего, уже с чуть более холодный, он поступает на второй радиатор, где снова немного остывает и, добавляясь к основному потоку, еще больше охлаждает его. По мере продвижения все более холодный теплоноситель поступает в каждый последующий элемент отопления. При достаточно длинной цепочке и большом количестве приборов последний радиатор бывает совершенно неэффективным.

Чтобы обойти это свойство и добиться примерно равной отдачи от каждого прибора, можно увеличивать количество секций радиатора по мере их удаления от выхода котла. Таким образом можно компенсировать систему (выровнять теплоотдачу каждого элемента). Как вариант использования недостатков во благо можно рассмотреть такой способ:  самые «горячие» отопительные приборы устанавливать в самых холодных комнатах (например, на северной стороне) или в тех, где требуется повышенная температура – детские и спальни.

Для того чтобы была возможность регулировать температуру на радиаторе ставят байпас и краны

Некоторые разновидности подключения радиаторов позволяют устанавливать регуляторы и краны, которыми можно регулировать интенсивность потока теплоносителя в каждом отопительном элементе, выравнивая при необходимости температуры. Это позволяет добиться более-менее равной теплоотдачи от каждого из них, но такое возможно далеко не всегда.

По способу разводки однотрубная система может быть горизонтальной или вертикальной.

Горизонтальная разводка

Горизонтальная система в одну трубу прокладываться может по полу или под ним, в полу. В этом случае система называется однотрубной системой с нижней разводкой. Но ничто не мешает от котла поднять подачу и спрятать ее под подвесной или натяжной потолок. Тогда, соответственно, разводка называется верхней. При верхней разводке в двухэтажном доме от одной подачи можно установить радиаторы, как на верхнем этаже, так и на нижнем. Чтобы не очень «светить» подводку на нижнем этаже, ее можно спрятать в стены. Неплохо такой способ разводки реализовывается из полуподвального помещения, в которых обычно располагаются технические помещения. В них требования по эстетике гораздо ниже и трубы подводки к радиаторам можно не прятать. А на верхнем этаже из пола выходят небольшие отрезки трубы, которые можно подвести прямо к отопительным приборам.

Однотрубная система с нижней раздачей

При нижней разводке однотрубной системы и укладке в пол (под пол) обязательно сделать  хорошую теплоизоляцию – для уменьшения непроизводительных потерь. При укладке поверху, над плинтусами, вид не слишком портится – труба всего одна, правда по сравнению с двухтрубными системами нужен больший диаметр. Сегодня есть специальные плинтуса-короба, которые позволят скрыть трубы без особых усилий и затрат.

Вариант однотрубной системы. Горизонтальная разводка

При помощи горизонтальной однотрубной разводки может быть организована и система отопления частного двухэтажного дома. В одном из вариантов она выглядит как на рисунке ниже.

Однотрубная схема отопления двухэтажного дома с принудительной циркуляцией

Тут используется принудительная циркуляция – встроен циркуляционный насос. Для нормального функционирования обоих веток врезать стояк подачи на второй этаж желательно до первого радиатора. Так как вверху обычно скапливается теплый воздух, то при подаче теплоносителя одинаковой температуры, на втором этаже будет ощутимо теплее. Для выравнивания температур в каждой ветке перед первым радиатором нужно установить краны, открывая/закрывая которые можно будет регулировать температуру поэтажно. Установленные перед каждой батареей шаровые краны дадут возможность отключать их на время ремонта, а игольчатый кран в перемычке (байпасе) позволяет регулировать температуру на каждом радиаторе, а значит и в каждом помещении. При таком варианте подключения отопительных приборов однотрубная система проявляет свои преимущества в полном объеме.

При обычной врезке, когда контур проходит через каждый из радиаторов, возможности регулировки нет. Потому очень важным в однотрубной системе квартиры или частного дома является установка байпаса – обходного участка трубы.

Подробно о горизонтальных однотрубных системах и типах подключения радиаторов смотрите в видео.

Однотрубную горизонтальную систему можно использовать и с естественной циркуляцией (без насоса). Для этого требуется разгонный коллектор. Горячий теплоноситель поднимают на некоторую высоту. С выхода котла труба с диаметром чуть больше диаметра выходного патрубка поднимается вверх почти до уровня потолка (не менее 1,5 метров над уровнем системы). В верхней точке устанавливается расширительный бачок. Он подсоединяется отрезком трубы 15мм диаметра. Затем подача опускается до уровня входа в радиатор, и далее, по схеме обычного подключения.

Такая петля позволяет создать перепад давления и увеличить скорость движения теплоносителя. Чем выше скорость, тем эффективнее и тише будет работать система: при недостаточной скорости она ощутимо шумит. А скорость будет тем выше, чем выше удастся поднять разгонный коллектор.

При установке однотрубной системы в 2-х этажном доме надобность в разгонном коллекторе отпадает: в этом случае однотрубная система без насоса будет функционировать бесшумно, за счет «разгона», который придает ей кольцо на втором этаже. При монтаже системы с естественной циркуляцией в одно или двухэтажном доме необходимо соблюдение уклона: 1 см на 5 метров трубопровода, а расширительный бачек установить в верхней точке на втором этаже.

Вертикальная разводка

Вертикальные однотрубные системы целесообразно использовать в многоэтажных строениях, но реализуются они преимущественно в системах с принудительной циркуляцией. Схема движения теплоносителя и устройства системы иная: стояки идут сверху-вниз, к ним подключены на разных уровнях отопительные элементы (радиаторы, полотенцесушители и т.п.). Сверху все стояки объединены подающим трубопроводом, снизу – обратной магистралью, которая подключается к входу обратки котла. В большинстве схем циркуляционный насос устанавливается в обратной магистрали перед входом в котел: тут температуры самые невысокие и нет необходимости брать дорогой теплостойкий насос.

Вариант однотрубной системы. Вертикальная разводка

При такой схеме теплее всего будет на верхних этажах, если говорить о стояках, то самым теплым будет тот, который расположен ближе к началу раздачи. Все объясняется схемой движения теплоносителя: горячий теплоноситель из котла поднимается вверх, распределяясь по трубопроводу подачи, затем опускается вниз, омывая первый радиатор, на котором часть тепла теряется. Чуть остывшая вода подается в следующий, и так до поступления в обратную магистраль. На каждом отопительном приборе теряется часть тепла, и до нижних радиаторов доходить может чуть теплая вода.

Радиаторы подключаются с байпасом или без него. Он играет ту же роль, что и в вертикальных – при наличии шаровых кранов дает возможность ремонта, а при наличии игольчатого крана на байпасе позволяет регулировать температуру каждого радиатора. При наличии байпасов и игольчатых кранов можно сбалансировать систему – в верхние отопительные приборы подачу ограничить, а на нижние открыть больше.

Открытые и закрытые системы

В однотрубные системы могут устанавливаться расширительные бачки открытого или закрытого типа. При установке бачка открытого типа система является открытой – теплоноситель может испаряться, периодически нужно контролировать его уровень  и периодически добавлять. Это – основной недостаток этого типа организации отопления, зато вывод воздуха происходит автоматически – через отверстие бачка.

Пример однотрубной разводки в реальном интерьере

Установив бачок мембранного типа, вы делаете невозможным испарение теплоносителя. Зато возникает необходимость отвода воздуха, попавшего в систему. Для этого в высших точках схемы и устанавливают специальные спускные клапана, а на радиаторах – краны «маевского». Закрытые системы считаются более безопасными, и практически все новое отопительное оборудование разрабатывается под них.

Итоги

Однотрубная система достаточно легко реализуется, а ее недостатки нивелируются установкой байпасов и вентилей в нужных местах. Особенно привлекательно и эффективно такое решение для двухэтажного частного дома при использовании вертикальной разводки. Причем схема достаточно простая и однотрубная система отопления частного дома может быть реализована своими руками.

Но все-таки, для того чтобы решить однотрубная и двухтрубная система отопления вам больше подходит, нужно изучить особенности построения и двухтрубной, об этом читайте тут.

teplowood.ru

РубрикаРазное

Добавить комментарий
