Содержание

Схема откатных ворот. Устройство откатных ворот. Расчет откатных ворот. Размеры ворот. Откатные ворота

Схема откатных ворот.

В этой статье рассмотрим исключительно теорию откатных ворот, здесь мы постараемся изложить ответы на наиболее распространенные вопросы пользователей решивших сделать откатные ворота своими руками. Здесь Вы найдете теоретические выкладки, формулы, расчеты и практические советы по изготовлению откатных ворот. Также Вы можете прочитать статьи: схема откатных ворот, схема элетропроводки для откатных автоворот и фундамент для откатных ворот.

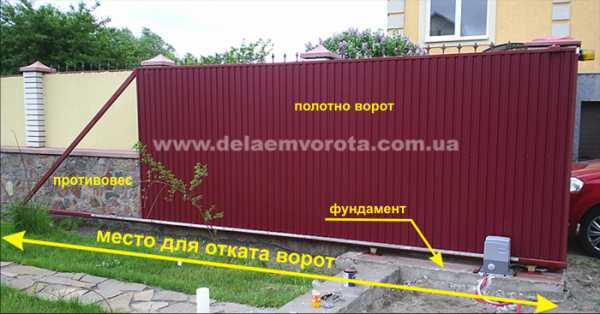

Итак, откатные консольные ворота состоят из проёмной части (полотна) и противовесной части (ее часто называют хвостовик, концевик, косынка, раскос, противовес итд). Длина противовесной части должна быть равна 33-50% от ширины проёма в свету. Оптимальным значением для большинства ворот считается 40% при этом значении получается отимальный расход материала и места. Имеются источники в интернете утверждающие, что противовесную часть нужно делать 50 и 60% — однако это излишне, можете делать конечно хуже не будет , но для бытовых ворот достаточно будет и 40%. Размеры противовеса 50% актуальны для больших, промышленных ворот с шириной проёма 8 и более метров. Если у вас есть ограничения по месту для отката ворот воспользуйтесь тем знанием, что минимальная длина противовесной части равна 33% от проёма, если и при этом Вашим воротам не хватает места для отката, то нужно признать, что откатные ворота установить нельзя, тогда есть смысл подумать о воротах другого типа, например распашных. Слишком малая противовесная часть (менее 33%) приведет к тому, что ворота будут «падать» и в открытом состоянии коснутся земли и даже выроют изрядную канаву.

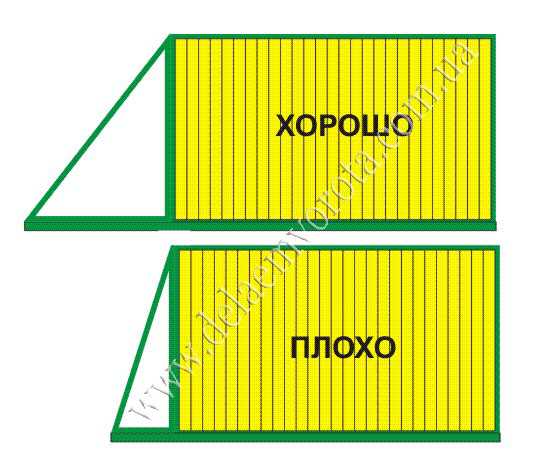

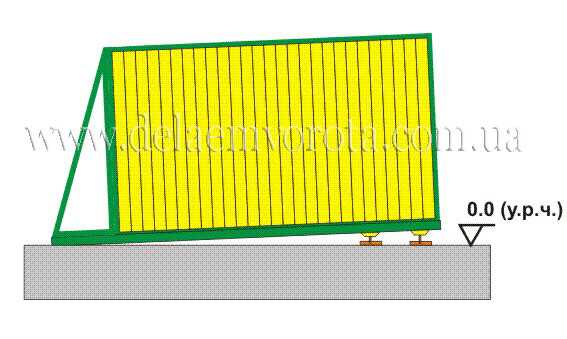

При недостаточной длине противовесной части Вы получите такую картину в открытом состоянии, утрированно для наглядности:

Давайте рассмотрим классический пример — Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.
Выбираем комплект фурнитуры на 400-500 кг с металлическими роликами, длина направляющей 6м, высота 60мм, ширина 70 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L — ширина проёма в свету.

Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100-200 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% — это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения — » У меня проём 4.5-5 м и зашивка профнастилом». Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто — приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варить не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.
Пример доваривания направляющей:

Следующий распространенный вопрос — как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.

Дорожный просвет — 75 мм.
Высота направляющей — 60мм.
Высота трубы внешенего каркаса — 30мм
Высота трубы внутреннего каркаса — 40мм
Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила (бляхи).



Желаем успехов!

delaemvorota.com.ua

Откатные ворота своими руками чертежи схемы эскизы конструкция

Дизайн и функционал приусадебного участка будет незаконченным без возведения ограды в виде забора и въездных ворот. По внешнему виду этих конструкций складывается первое впечатление о хозяине дома, и откатные ворота – наиболее статусный и репутационный вариант. Профессиональный чертеж откатных ворот помогает воплотить в жизнь эту довольно сложную и совсем недешевую конструкцию, но при желании и наличии нужных инструментов изготовление откатных ворот своими руками – дело времени.

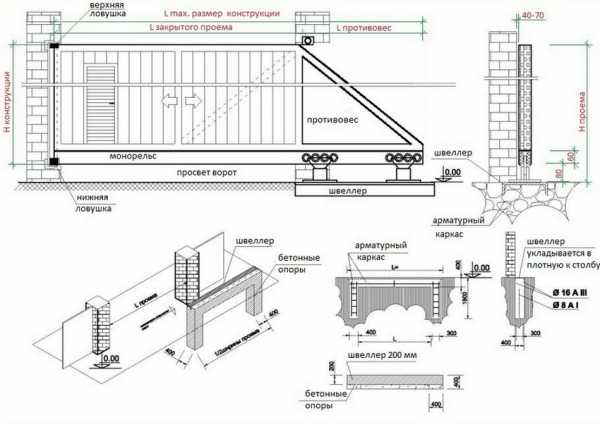

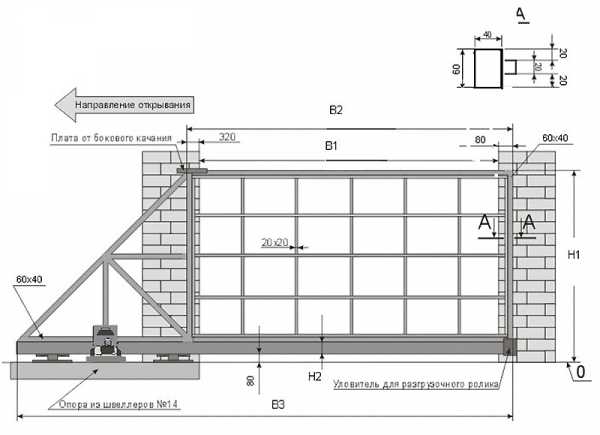

Чертеж откатных ворот

Достоинства и отрицательные стороны откатных ворот



Но выбор откатных моделей – это не только вопрос престижа. У этой конструкции есть много положительных качеств и характеристик, позволяющих потратиться на их установку. Кроме привлекательного дизайна и надежности, это такие преимущества, как:

  1. Бесшумное и быстрое открывание/закрывание калитки и створок ворот;
  2. Компактность в открытом или закрытом варианте;
  3. Уход и профилактика (чистка мусора, льда и снега) практически не нужна в силу особенностей конструкции. Необходимо только периодически обслуживать ходовые механизмы;
  4. Длительный срок эксплуатации, надежность конструкции, металлический узлов и деталей;
  5. Оборудование откатных ворот автоматикой и сенсорными датчиками обеспечивает полный комфорт пользования.

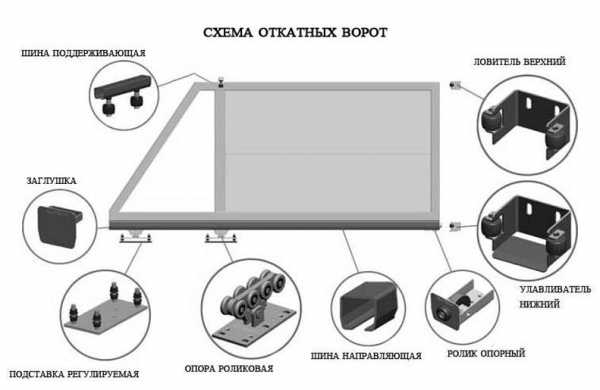

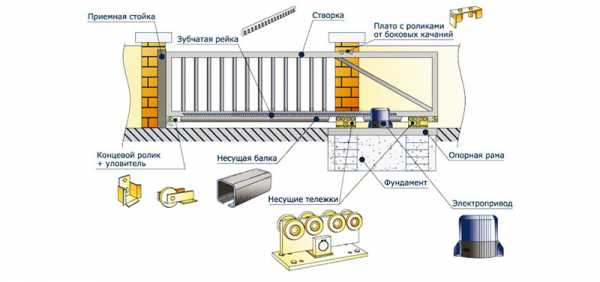

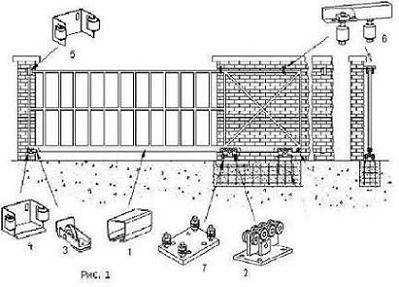

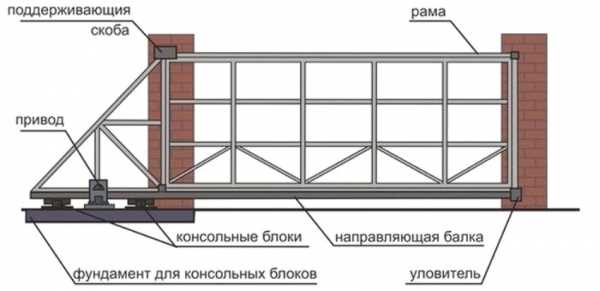

Схематическое устройство откатных ворот



Основные недостатки:

  1. При пользовании габаритными автомобилями понадобится обеспечить достаточное пространство для въезда, что повысит стоимость конструкции;
  2. Откатная металлическая конструкция обязательно монтируется на монолитную железобетонную платформу.

Типы откатных ворот

Ворота консольной модели – это заграждающая рама с полотном, смонтированная на направляющей рельсе, укрепленной внизу конструкции. Профессионалы советуют заказывать или изготавливать своими руками консольную конструкцию, так как она не ограничивает высоту автотранспорта, занимает минимум пространства у общего заграждения, имеет отличную устойчивость к проникновению. Выбирая консольные откатные ворота чертеж которых представлен на рисунке выше, отдают предпочтение простоте самостоятельной реализации и сравнительной дешевизне механизмов и комплектующих деталей.

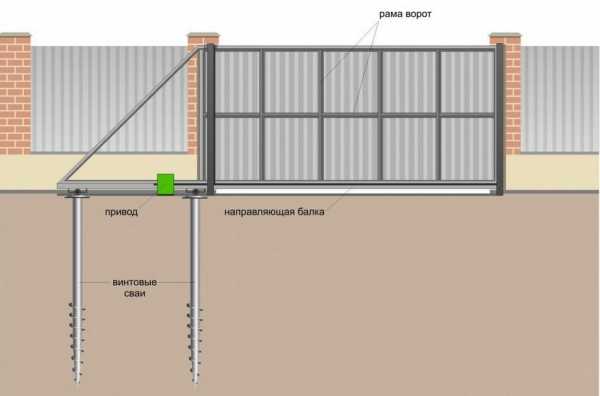

Ворота откатные консольного типа



Подвесные откатные ворота часто используют не на въезде в участок, а в складах, гаражах, больших хозяйственных помещениях, где можно воспользоваться верхними ограничителями или крышей для монтажа конструкции. Подвижные механизмы крепятся на верхних направляющих рельсах, и крупногабаритный автотранспорт может просто не поместиться по высоте при въезде во двор.

Общая схема чертеж откатных ворот подвесных

Откатные колесные ворота двигаются по направляющему швеллеру, который залит на бетон или уложен в уплотненный грунт. Нижняя часть воротного полотна имеет ролики или колеса, металлические или сделанные из подшипников. Укладка рельса на одном уровне с поверхностью грунта способствует частому засорению направляющей, забиванию выемки мусором, льдом и грязью. Поэтому решения два – или рельсовая конструкция делается выше, и придется смириться с тем, что автомобиль будет «подпрыгивать» при переезде, или периодически и очень часто чистить механизмы и устройства, чтобы поддерживать работу открывающих/закрывающих конструкций и не допустить коррозии металла.

Колесные ворота



Исходя из особенностей собственного приусадебного участка и наличия своего автомобиля, частотности пользования откатными воротами, а также своих финансовых и технических возможностей, можно подобрать оптимальный вариант откатной конструкции ворот.

Узлы и фурнитура

Перед тем, как сделать откатные ворота своими руками, для установки любой конструкции откатных ворот необходимы еще и комплектующие, которые самому изготовить затруднительно. Поэтому придется их покупать:

  1. Направляющая стальная рельса-балка. Она должна иметь поперечное сечение 71 х 65 мм, и длину ≥ 6 м. Толщина самых тонких стенок рельсы от 3,5 мм;
  2. Чтобы ролики или металлические колеса свободно двигались по рельсу, нужны каретки;

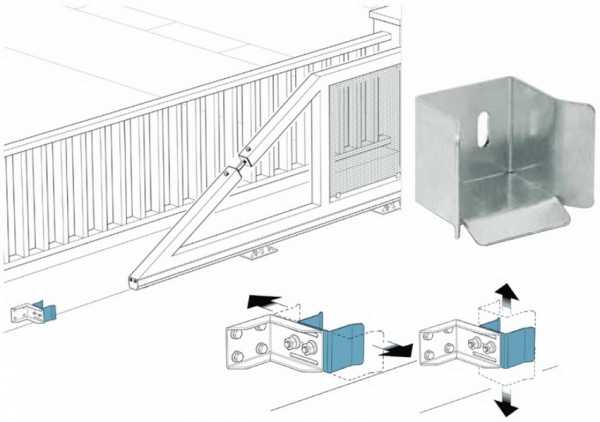

  3. Концевые ролики с ловушками, которые будут стопорить движение ворот в определенном месте и удерживать полотно в направляющей рельсы;
  4. Заглушки и ограничители, которые предохраняют направляющую от грязи, льда, снега и другого уличного мусора.

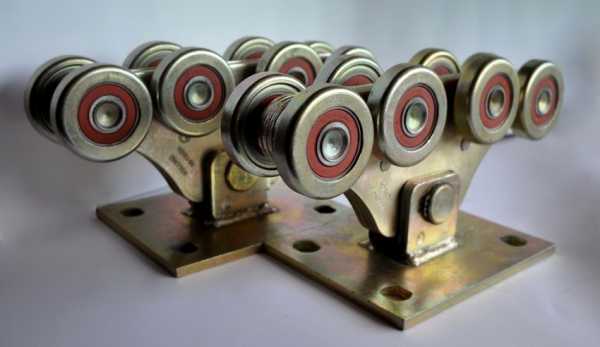

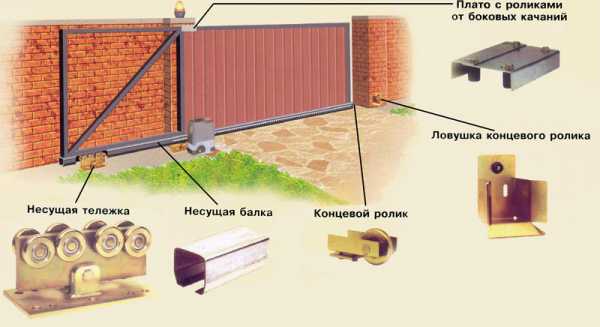

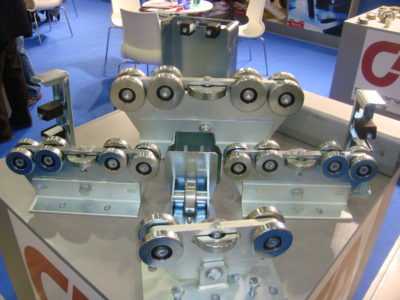

Фурнитура

Набор деталей и узлов откатных ворот своими руками подбирается, исходя из общей массы полотна. Например, для ворот размером не более 4-х метров нужна фурнитура, которая выдержит нагрузку до 0,5 тонны. При пятиметровой длине ворот фурнитура должна выдерживать 0,6 тонны, и т.д. по нарастающей.

Конструкция и устройство откатных ворот

Зоны ответственности откатных ворот – это свободное передвижение полотна, допуск авто во двор, защита от несанкционированного проникновения, поэтому проект ворот необходим, и схемы для реализации проекта – тоже. Перед тем, как устанавливать ворота откатные своими руками чертежи нужно проверить на соответствие конкретным условиям местности.

Основные характеристики и параметры проема для въезда транспорта рассчитываются, исходя из высоты и ширины автомобиля (автомобилей), который будет въезжать. Например, средняя высота легкового авто – 1,4 м, Газели — 2,5 м, КАМАЗа – 2,9 м. Принимается во внимание и максимальный угол заезда – 450. То есть, между опорами ворот и крайними точками автомобиля должно сохраняться расстояние ≥ 0,3 м, желательно, с учетом свойств грунта – 0,5-0,6 м. Таким образом, расчетная ширина въезда должна быть не менее 5 м.

Конструкция ворот

Ширина въезда – это не размер проема ворот. Длину ворот нужно сделать больше на 40-45 % от общей ширины въезда, чтобы перекрыть образующуюся щель между ограждением и воротным полотном.

Практические схемы откатных ворот отражают простоту конструкции, в основе которой лежит монолитная платформа из армобетона. Между опорными монтируется каркас и уловители, а воротная рама собирается при помощи сварки. На раму крепится профнастил – это самое распространенное покрытия для ворот любого типа. Воротная конструкция снабжается ручкой для открывания, или полотно открывается автоматически – при помощи сенсорных, контактных или бесконтактных герметизированных датчиков (герконов) и электропривода, которым можно управлять дистанционно – из дома или автомобиля.

Монтаж ворот своими руками



Как устанавливаются откатные ворота

В одиночку с установкой такой массивной конструкции не справиться – понадобится два-три помощника. Заранее нарисованные эскизы или чертежи откатных ворот помогут правильно составить смету и рассчитать все проектные параметры ворот. Сэкономить на обустройстве ограждения можно, сделав отдельное бетонирование консоли и опор для ловушек. Но при таком раздельном подходе необходимо знать свойства грунта пучение, глубину промерзания почвы, подвижки грунта, чтобы со временем точность попадания створки в уловители не нарушилась.



Первый этап – роется траншея по ширине опор и на глубину промерзания почвы.  Если грунт пучинистый, плавучий или супесчаный, необходимо сделать запас фундамента по глубине в 15–20%. Дно траншеи защищается песчано-щебневой подушкой – высота слоя должна быть 10–20 см. Подушка защищает бетон от влаги и разрушений.

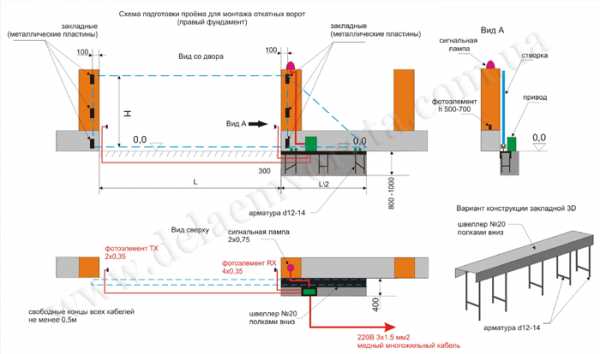

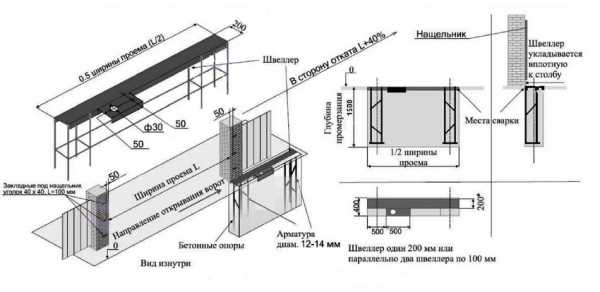

Фундамент для ворот

В траншее самым простым способом монтируется армокаркас – стержни Ø 6-10 мм втыкаются в почву на глубину до 50 см, и увязываются мягкой вязальной проволокой – сварку применять категорически не рекомендуется. На каркас укладывается металлическая закладная из швеллера, перевернутого вниз и уложенного строго по уровню, чтобы не допустить перекоса полотна. К этому швеллеру будет крепиться каретка.

При дальнейшем обустройстве опалубки уже готовые опоры для ворот нужно сразу установить на свое место. Если столбы будут изготавливаться вместе с опалубкой, то в ней предусматривают место для основания под консоли. Удобнее всего опалубку собирать из деревянных материалов, так как ее конструкция может иметь сложную геометрическую форму.

При заливке бетона его нужно сразу штыковать, чтобы выпустить воздух. Также нужно следить за тем, чтобы раствор не попал на швеллер. Бетон будет схватываться около 20 дней, и первые 2-3 дня его необходимо периодически смачивать, чтобы не допустить растрескивания верхнего слоя.

Сварка ворот откатного типа



Рама для ворот делается сварной, из прямоугольного профиля и с элементами усиления. Внутреннее усиление рамы представляет собой трубы Ø 30-40 мм. Первыми на эскиз ворот, разбитый на грунте, укладывают трубы, по которым примеряют профиль и сваривают основную раму. Трубами, приваренными по диагонали, раму усиливают после того, как обозначен основной вид ворот.

Готовые ворота

Сварка делается прихваткой через 30 см. Направляющая рельса приваривается к нижней части рамы. Обшивку рамы делают в последнюю очередь – после установки ворот на место и проверки работы. Всю конструкцию зачищают от окалины и ржавчины, и вскрывают грунтовочным составом.



Уловители и каретки на опорах ворот крепятся анкерными болтами. Затем полотно надевается на каретки и обваривается прихваточным швом. Полностью конструкцию обваривают после того, как полотно прошло проверку на точность установки.

Профнастил к воротной раме необходимо крепить саморезами с резиновыми или силиконовыми прокладками, чтобы через отверстие атмосферная влага не разъедала полотно. Шаг крепления рассчитывается для каждой конструкции отдельно – все откатные ворота своими руками чертеж имеют свой собственный, как и все размеры полотна и других элементов.

jsnip.ru

Схема откатных ворот своими руками будет полезна тем, кто хочет сделать все по своему вкусу


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Наряду с распашными воротами спросом пользуются и ворота откатные, или консольные. Они надежные, более удобные в эксплуатации, имеют привлекательный вид. Установить их можно самостоятельно, а поможет в этом схема откатных ворот своими руками и подробная инструкция.

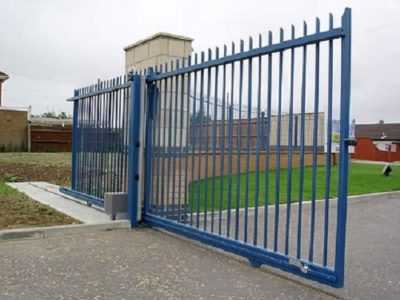

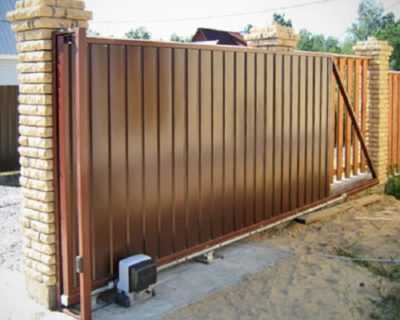

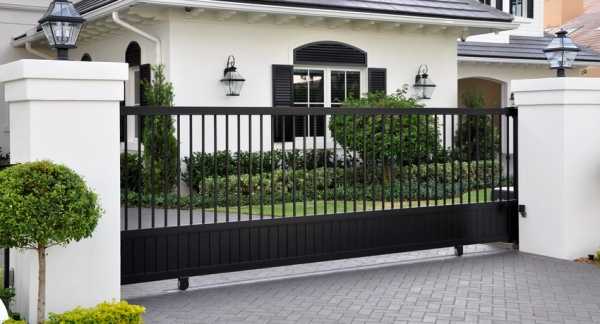

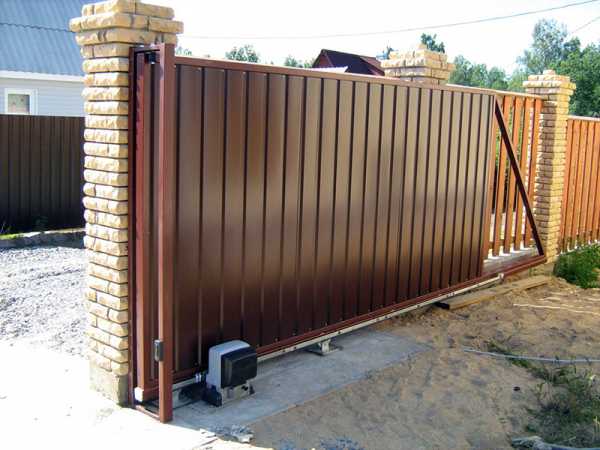

Стандартные откатные ворота

Устройство ворот консольного типа

Откатные ворота представляют собой большое полотно правильной формы, движущееся по консольным блокам вдоль забора. Блоки надежно зафиксированы на металлическом швеллере, выступающем с фундамента. Основными элементами данной конструкции являются:

  • створка;
  • несущая балка;
  • верхний и нижний улавливатели роликов;
  • роликовые опоры;
  • направляющий механизм.

Как правило, все составляющие изготовлены из металла, хотя иногда полотно бывает из поликарбоната или дерева. Чаще всего для рамы используются стальные трубы или профиль 80х40мм или же 60х40мм. Для обшивки используют стеновой профнастил различной толщины. Откатные ворота дополнительно можно оснастить электроприводом и сделать их автоматическими.

Устройство ворот консольного типа

Поэтапная установка сдвижных ворот

Несмотря на более сложную конструкцию, самостоятельно установить сдвижные ворота не так и трудно. Процесс монтажа включает:

  • подготовку участка;
  • строительство фундамента;
  • сборку рамы;
  • установку консольной балки и роликов;
  • обшивку полотна;
  • крепление створки и фурнитуры.

Подготовительные работы

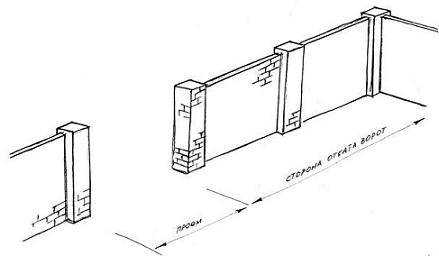

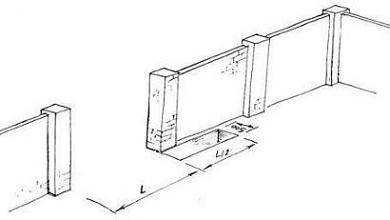

Устройство сдвижных ворот предусматривает наличие свободного пространства с внутренней стороны ограждения для беспрепятственного движения створки. С той стороны, куда будет отодвигаться полотно, не должно быть никаких строений, кустарников и деревьев. Необходимо очистить этот участок от растительности, камней, выровнять имеющиеся впадины или бугры. Далее наступает черед для рытья траншеи под фундамент. Ее параметры:

  • длина равняется половине ширины проема;
  • ширина 35-40см;
  • глубина от 1м до 1,5м.

Важно! Глубина траншеи зависит не только от веса полотна, но и от состояния почвы: чем плотнее грунт, тем меньше глубина, и наоборот.

Располагаться такая траншея должна вдоль забора, на минимальном расстоянии. Край ямы должен находиться вровень с торцевой частью столба.

Правильное бетонирование сдвижных ворот

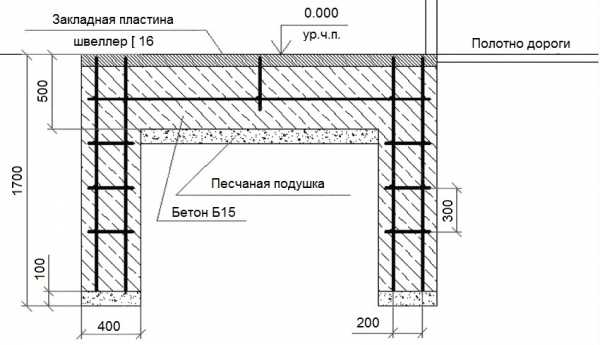

Строительство фундамента

Фундамент для таких ворот считается обязательным элементом. При открывании створки именно на него будет оказываться максимальное давление. Монтируя откатные ворота своими руками, схема к которому уже имеется, важно не только залить фундамент, но и правильно его армировать. Сначала в траншею нужно установить армирующий каркас. Он состоит из швеллера, шириной от 16 до 20см, а также отрезков арматуры сечением 10мм. К плоской стороне швеллера по краям приваривают отрезки арматуры, длина которых лишь немного меньше глубины ямы. Теперь их соединяют между собой меньшими отрезками, чтобы закрепить каркас. Должна получиться П-образная конструкция, которую опускают в траншею на песчаную подушку.

При этом поверхность швеллера должна располагаться горизонтально, и находиться на одном уровне с поверхностью грунта. Чтобы во время бетонирования каркас не сдвигался, его укрепляют подручными средствами – досками, деревянными распорками, кирпичами. Раствор готовят в стандартном соотношении:

  • цемент – 1 часть;
  • песок – 2 части;
  • щебень средней фракции – 4 части.

Важно! Заливают бетон в несколько приемов, чтобы смесь хорошо проникла между прутьями каркаса. Рекомендуется уплотнить раствор с помощью штыкования – проткнуть бетон в нескольких местах металлическим прутом. Сохнуть фундамент должен не менее 3-4 недель, до этого времени продолжать установку нельзя.

Изготовление рамы и крепление фурнитуры

Для сборки рамы и крепежа конструкции понадобится:

  • болгарка;
  • сварочный аппарат;
  • металлические трубы или профиль для рамы;
  • растворитель;
  • грунтовка;
  • шурупы или саморезы;
  • шуруповерт.

Поскольку каркас ворот будет состоять из двух рам – внутренней и наружной, трубы необходимо заготовить разной толщины: для наружной рамы рекомендуется сечение профиля 50х50мм, 60х30мм или 60х40мм. Для внутренней рамы берут трубы сечением 20х40мм или 20х20мм. Если на трубах имеется окалина или следы коррозии, их убирают с помощью болгарки со специальной насадкой. Затем трубы обезжиривают растворителем и покрывают грунтовкой.

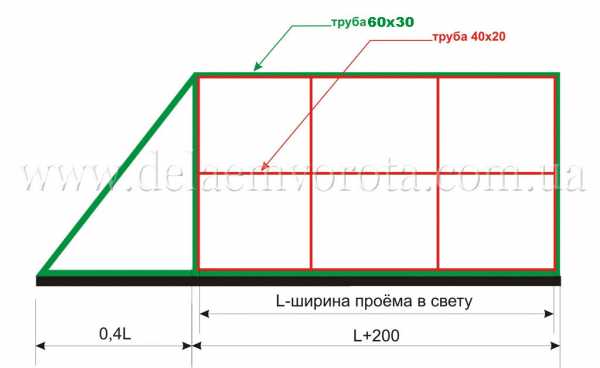

Чертеж рамы сдвижных ворот

Используя схемы откатных ворот для дачи своими руками и чертежи створки, варят наружный каркас, затем внутренний. Между собой их скрепляют прихватками каждые 20 сантиметров, но обязательно в шахматном порядке. Ширина прихваток небольшая – около 2 сантиметров. После сборки швы снова зачищают болгаркой, все места сварки тщательно грунтуют. При желании готовый каркас можно покрасить, это будет дополнительной защитой металлу от сырости.

Процесс монтажа ворот

К нижнему краю рамы приваривают направляющую из комплекта фурнитуры, а затем каркас обшивают полотном. На швеллере выставляют ролики и максимально их разводят, при этом ближняя к проему каретка должна находиться в 15 см от края швеллера. Полотно выставляют на ролики и регулируют их расположение: если ворота стоят ровно, каретки прихватывают сваркой к швеллеру, если же расположение створки не устраивает, ролики передвигают. Когда все отлажено, нет перекосов и выступающих деталей, каретки приваривают окончательно.

Далее крепятся концевые ролики, оба улавливателя и накатной ролик. Верхние ролики и улавливатели можно приваривать прямо к несущим столбам, если они из труб или швеллера, или же к профилю, приваренному к закладным, если столбы кирпичные. В направляющей балке по краям остаются отверстия, которые необходимо закрыть заглушками из комплекта, или же просто заварить. Завершающим этапом будет проверка хода ворот, а также установка привода, если конструкция автоматическая.

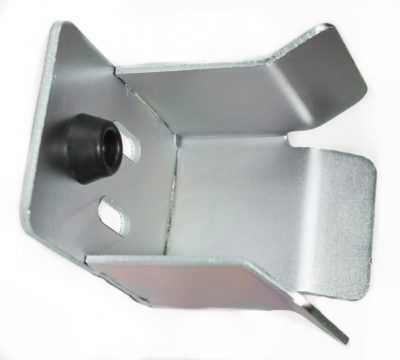

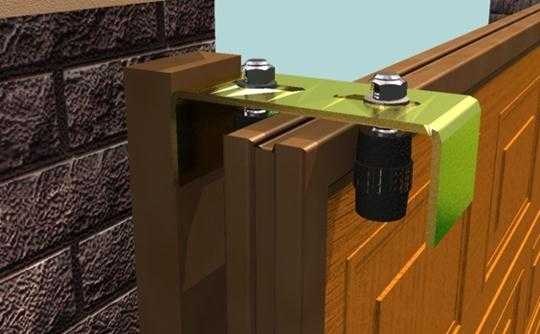

Крепление верхнего улавливателя

На этом установка считается завершенной. Этот способ позволяет сэкономить значительную сумму, ведь готовые сдвижные ворота стоят недешево. Но даже если вы приобрели заводскую конструкцию, ее установка ничем не отличается от самодельной.

Монтаж сдвижных ворот на видео-уроке

rusograda.ru

Схема откатных ворот своими руками: характеристики, монтаж

Раздвижные ворота могут быть неплохим элементом дизайна. Максимальная функциональность делает такие конструкции незаменимыми. Сдвижные механизмы очень удобны и эргономичны, они экономят пространство и в некоторых случаях, просто, незаменимы. Они используются как в офисных проездах, так и в жилых домах. Внешний вид таких конструкций бывает очень элегантным, а материал изготовления может быть различен. Сдвижные ворота открываются, перемещая створку параллельно забору, их еще иногда называют откатными. Далее рассмотрим различные конструктивные различия ворот, чтобы сравнить какие удобнее и практичнее.

Сдвижные створки могут органично вписаться в общий вид ограждений

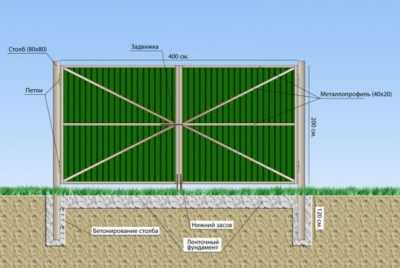

Традиционные распашные створки, желательно, устанавливать на свободной от строений площади. Если пространства по обеим сторонам от въезда недостаточно, лучше использовать сдвижные конструкции.

Секционные ворота

Являются конструктивным решением, изготовленными из гибкого соединения металлических секций, скрепленных петлями между собой и смещающихся по направляющим шинам.

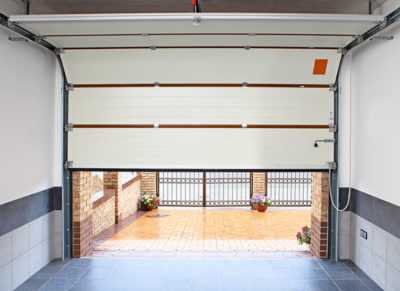

Удобные секционные двери в гараже

Подобные секции смонтированы, как правило, в проеме ворот и на потолке внутри строения. Открываться секционные ворота могут ручным или электрическим механизмом, который сдвигает створки ворот вверх и под потолок помещений, размещая его под перекрытием на направляющих рейках.

Следует отметить преимущества секционных створок в сравнении со стандартными распашными:

  • Открытие вертикально вверх — сохраняет свободным место внутри и перед входом.
  • Защищают от непогоды и отличная звукоизоляция.
  • Эксплуатируются безопасно и удобно не требуют фундамента.
  • Монтаж возможно провести в проемах разных размеров;
  • Обладают эстетичным внешним видом.

Элегантный современный въезд

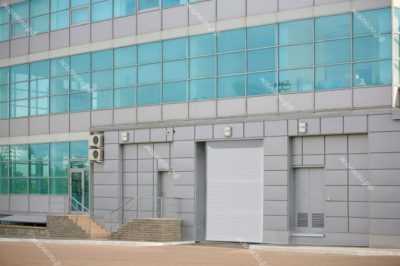

Рулонные ворота

Автоматические рулонные полотна получили распространение из-за своих характеристик — надежности и безопасности. Стоимость их невысокая, что добавляет привлекательности.

Открывание производится механизмом, который наматывает гибкое полотно на вал. Ввиду того, что полотно изготовлено из отдельных ламелей (секций) оно быстро и удобно скручивается, двигаясь вертикально вверх. Вал, на который наматываются ламели, спрятан в коробе и рулон практически не заметен. Монтаж таких устройств прохода получил применение на складах и в хозяйственных строениях. Они безопасны в эксплуатации, отлично справляются с изменением температуры, прекрасно переносят жару и холод, отличаются простотой и удобством.

Ввиду своих особенностей, рулонные ворота отлично встраиваются в ограду в качестве въездного преграждения. Им свойственна надежность, долговечность и безопасность. Рулонные полотна имеют весьма прочную конструкцию, это позволяет им служить долгое время период даже при активной эксплуатации. Поскольку к открывающему механизму нет доступа извне, то монтировать рулонные ворота можно различным способом – внакладку или в проеме. Применение таких механизмов, встроенных в ограду или забор получают все большее распространение.

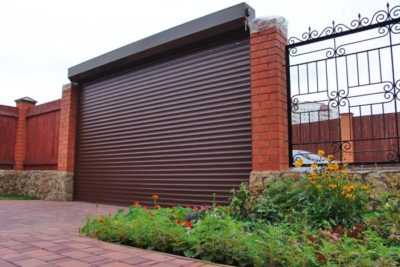

Въездные уличные проезды тоже могут быть рулонного типа

Огромное удобство открытия и закрытия въездных уличных рулонных полотен, используя дистанционный пульт из машины, в непогоду, делает их очень популярными. Важно, что автоматические рулонные механизмы изготавливаются с запасом безопасности. Благодаря установленным фотоэлементам – полотно останавливается, когда датчики обнаруживают появление препятствий, например ребенка, собаки или автомобиля. Устанавливаемая автоматика на рулонные ворота имеет надежные характеристики работает в любой климатической обстановке и при любых температурах.

Весьма популярными системами являются рулонные конструкции для гаражей, которые можно смонтировать по-разному, а открытие\закрытие осуществляется за счет вертикального хода полотна створки. Крепиться направляющая рейка изнутри строения, что делает удобным въезд в гараж. Фундамент под них не требуется, а компактность конструкции за счет скручивания полотна, в так называемый рулон, дает высвобождение пространства. При этом цена на подъемные гаражные ворота не самая высокая.

Механизм, управляющий открытием рулонных створок

Консольные балки

Сделать откатные створки своими руками не очень сложно. Поскольку одна из распространенных систем устройства ворот это консольная балка, то с нее мы и начнем.

1.     Нижняя консоль. Следует обратить внимание, что в той части, куда отодвигается створка, необходимо свободное пространство. Место должно быть равно длине балки, больше, чем размер проема. Для перемещения створки по направляющей на опорах необходимы ролики.

Нижняя консоль управляет движением полотна

2.     Если наша опора приподнята на уровень середины высоты створки, мы получим консоль в виде средней балки.

Направляющая расположена посередине створки

3.     Ворота, где балки несущие, закреплены по верхнему краю, называются верхнеконсольными.

Верхняя консоль

Нюансы консолей

Консольные балки имеют некоторые особенности, которые выражаются в распределении веса на точки опоры. При наличии двух точек опоры нагрузка делится на два и снижает давление в каждой точке, соответственно, в 2 раза. В случае консоли, нагрузка на опору повышается в несколько раз. Это отличие консолей – высокая нагрузка в опорной точке.

Для плавного и поступательного движения откатных створок, балки монтируют с направляющими и роликовым механизмом. Последние фиксируются на основаниях, в непосредственной близости от проема.

Схема откатной конструкции с роликовым механизмом своими руками

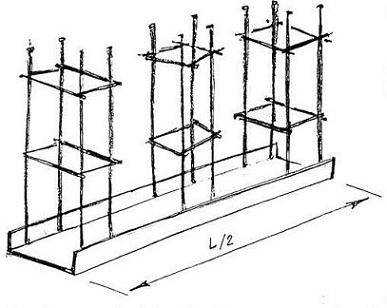

По размерам фундамента под опоры выкапывается яма, в которой монтируются арматурные закладные и заливаются бетонным раствором. После чего, на бетонное основание монтируются опоры с привязкой к закладной. Фундамент служит основанием механизму открывания.

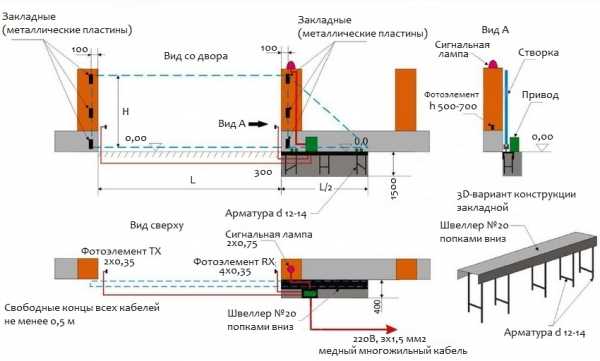

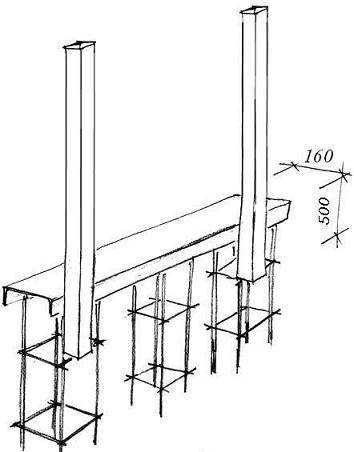

Фундамент и закладная под опоры своими руками

Консоль испытывает большую нагрузку и для компенсации ее, внутри балки вставлен роликовый механизм. Эта попытка разгрузить консоль приводит к тому, что зимой ролики перестают хорошо работать, замерзая и не прокручиваясь.

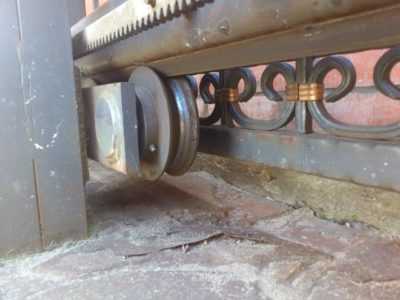

Зимой ролики двигаются туго

Увеличивается нагрузка на откатный механизм двигающий створку, что приводит к установке привода с запасом мощности, то есть более дорогостоящий.

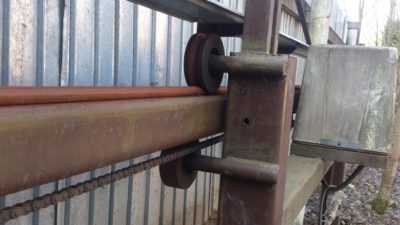

Еще один вариант снизить нагрузку на балку это монтаж роликового механизма большего размера. Или смонтировать ролики снаружи.

Внешние ролики, не добавляющие эстетики, двигаются по направляющей рейке

В конструкции, где привод закреплен на средней балке, двигатель устанавливается на опорах. Внешний вид у них весьма достойный, но с внутренней стороны средняя балка портит вид створки и проигрывает механизма с нижней консолью. Преимущество в другом – средняя консоль позволяет не расчищать снег так тщательно, поскольку это не мешает движению полотна, а направляющая превращается в лыжню.

Подвесные раздвижные ворота

Подвесные откатные створки не дают больших нагрузок на опоры и поэтому служат очень долго. Если механизм исправен, створки будут сдвигаться вечно. Зачастую можно видеть, как работают подвесные конструкции еще довоенной постройки. Такие ворота имеют различное устройство, например, высокая штанга, лежащая на трех четырехметровых опорах.

Использование подвесных створок является весьма рационально и удобно. В случаях, когда над въездом расположена какая-либо конструкция, конек навеса или что-нибудь подобное, это позволяет замаскировать рейку и механизм сдвигания. Балки подвесных створок остаются на месте, тогда консоли, закрепленные на опорах, перемещают створки. Балки опираются на три точки – как правило, три столба. Чаще всего балки монтируются на уже установленные опоры или перекрытия навеса. Под них не обязательно сооружать мощный фундамент.

Откатный механизм, позволяющий сделать своими руками подвесные створки

Тяжелые подвесные створки вполне свободно перемещаются по балке, а чтобы пропустить для въезда грузовики можно сделать подвесную балку съемной конструкции.

Откатные рельсовые

Откатная конструкция — простое решение из всех вариантов сдвижных проездов. Полотна перемещаются по направляющему рельсу, проложенному поперек проезда в проеме. Бетонировать можно, как фундамент ленточного типа.

Важно! Любые ворота можно сделать со встроенной калиткой, но по опыту, сделанные самостоятельные калитки намного практичнее и удобнее врезанных в ворота. Это связано с тем, что во встроенных калитках, почти всегда есть порог, и дети вынуждены преодолевать его с велосипедом и самокатом. Порог так же неудобен для пожилых людей.

Калитку удобнее размещать рядом с основным полотном

Разнообразие раздвижных конструкций, отличающихся фактурой, отделкой, материалом и размером, очень велико. И, даже ограничив наш обзор сдвижными вариантами, мы столкнемся с большим количеством подобных видов.

Сдвижные конструкции, открывающиеся по принципу купе в поезде, устроены очень просто — створки сдвигается в сторону, и освобождает проход. В некоторых случаях створка уходит в стену забора, что весьма удобно. Преимущества, которые дают сдвигающиеся створки ворот, уже упомянутые выше, это:

  • Место открывающейся створки можно использовать.
  • Безопасное открывание.
  • Эстетичность, современные технологии позволяют изготавливать очень элегантные изделия.

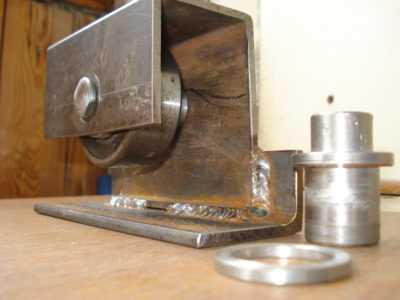

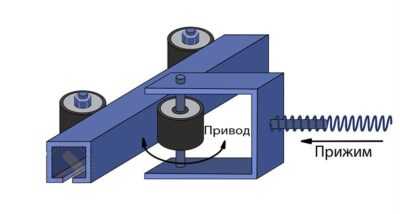

Роликовый механизм

Устанавливаются подобные устройства на крепежных полозьях и смещаются с помощью колесиков. Полозья, колесики и остальные элементы крепления составляют в целом механизм, приводящий створки в действие.

Преимущества сдвигающихся конструкций:

  1. В качестве сдвижной створки подойдет любое полотно.
  2. Минимальное пространство, занимаемое конструкцией.
  3. Равномерное и плавное движение полотна.
  4. Не все конструкции требует монтажа направляющих на земле.

Опоры ворот используются для установки сдвижной конструкции. Важно и то, что такая конструкция позволяет легко демонтировать створки и заменить его другим, а также, при необходимости поменять ролики.

Механизм, открывающий сдвижные ворота

Специалисты рекомендуют крепить откатные ворота на уже готовые полозья, которые продаются во многих строительных маркетах. А можно сделать роликовые механизмы по индивидуальном заказу. Кроме того, строительные специализированные магазины предлагают и другие приспособления для сдвижных ворот:

  • Двигатель привода створки ворот.
  • Редуктор, уменьшающий число оборотов и повышающий тягу.

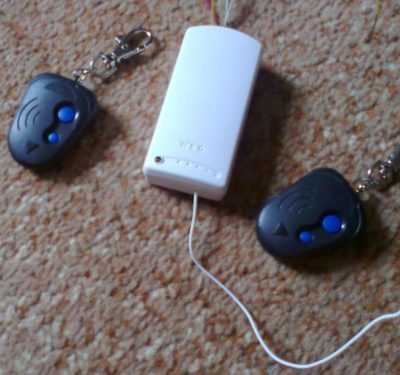

  • Дистанционный пульт и контрольные датчики для автоматизированного открытия и закрытия ворот.

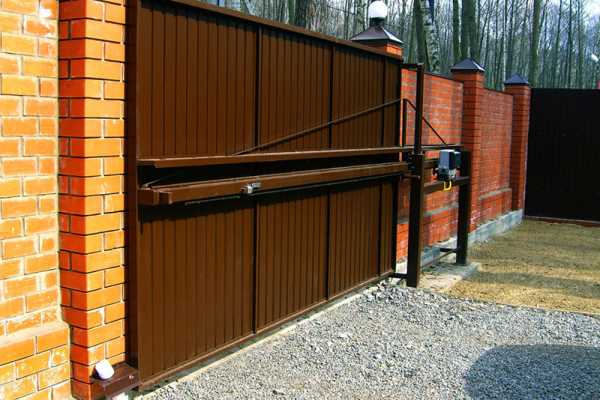

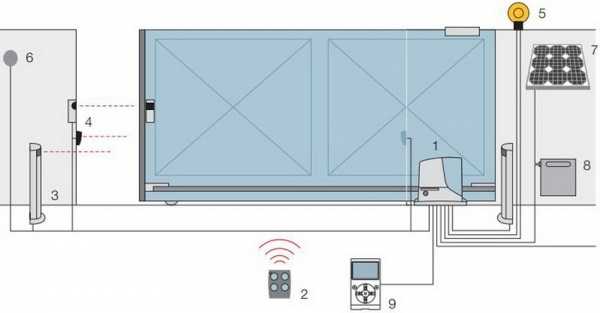

Автоматика для сдвижных ворот

Готовим каркас

Главной проблемой, с которой сталкивается мастер, желающий установить сдвижные ворота своими руками это перекосы створок. Происходит это по причине недостаточно прочного каркаса. Небольшое количество металлических решеток не справляется с вертикальным ходом ворот. По рекомендациям специалистов на пролет в четыре метра нужны балки 50х50 мм. Каркас можно сварить из труб, по соответствующим размерам. Внутри должны быть ребра жесткости для придания прочности всей конструкции.

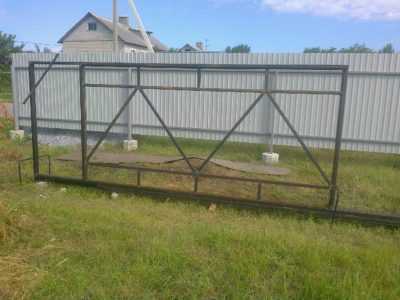

Каркас для сдвижных ворот

Монтаж калитки

Выше уже упоминалось, что калитку устраивать намного практичнее отдельно от полотна ворот.

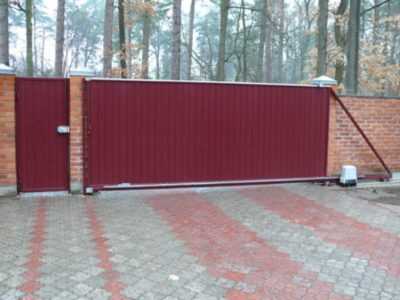

Калитка рядом со сдвижными воротами

Но если все же вы решили встроить ее в створ, то постарайтесь придерживаться рекомендаций специалистов:

  • Приваривайте трубы к каркасу так, чтобы с одной стороны каркас калитки являлся краем створки ворот.
  • Расположение калитки считается оптимальным на расстоянии примерно 1-го метра от приваренной трубы.
  • Ширина проема калитки должна составлять от 80 см до метра.
  • Рама калитки, как правило, вариться отдельно из труб и крепиться к каркасу.
  • Усиливаем оставшуюся часть каркаса, наваривая металлический пруток и трубы в виде решетки.
  • Устанавливаем петли для калитки. Дверь должна открываться внутрь, не мешая ходу створок.

Петли для калитки

  • Финальная обработка металлоконструкции грунтовкой и антикоррозийным составом.

Важно! Прежде чем врезать калитку в створ, не поленитесь изготовить схему, это сэкономит время и силы, избавит от ошибок и переделок.

Каркас калитки из труб

Управляющие механизмы

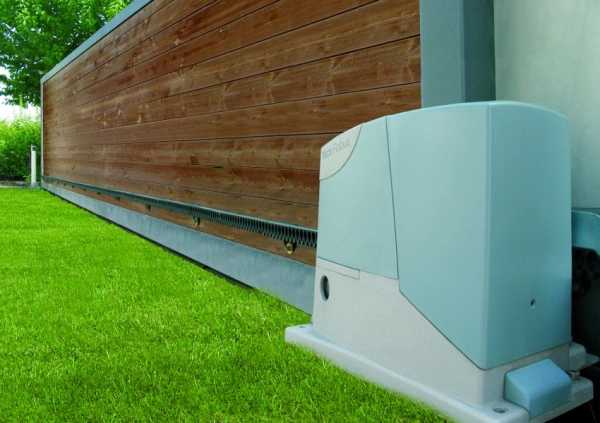

Привод для откатных ворот

Этот этап можно назвать важнейшим, поскольку прочность и надежность всей конструкции зависит от правильной последовательности выполняемых работ.

Сдвижной механизм

Рекомендуется приобретать только проверенную продукцию управляющих и сдвижных механизмов. Надежность работы движущихся узлов обеспечит устойчивую и бесперебойную эксплуатацию ворот. Каждый откатный узел и элемент должен иметь сертификат качества и инструкцию по эксплуатации.

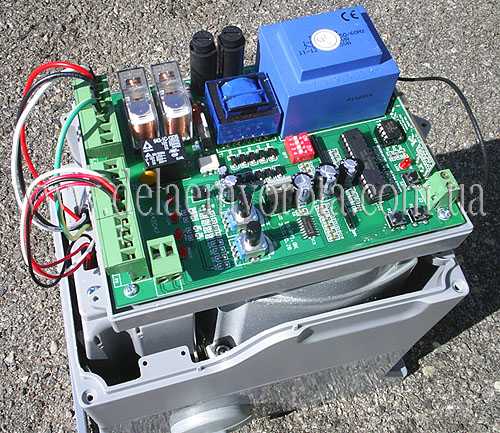

Двигатель, открывающий ворота

Монтаж двигателя механизма откатных ворот следует проводить, тщательно подготовив электрическую схему соединений, и подведя всю проводку электропитания.

Пульт управления воротами

Все провода должны быть уложены в специальную гофро оплетку, имеющую огнеупорный состав, а по участку проложены в трубе.

Гофро оплетка

Роликовый механизм должен закрепляться надежно, без перекосов, чтобы ход створки был плавным и равномерным.

Роликовый механизм

Чтобы не допускать боковых качаний створки, устанавливается направляющая наверху каркаса и верхний улавливатель, фиксирующий створку в закрытом положении.

Верхний улавливатель

Верхняя направляющая

Монтаж концевого ролика. Вставляем его в несущий профиль и фиксируем болтами. Роликовый элемент выполняет функцию концевого упора, и зафиксировать только болтами недостаточно, для надежности можно приварить роликовый механизм к профилю.

Не забываем установить заглушку профиля, защита от грязи и осадков будет полезной.

Один из важных элементов, который следует установить вслед за роликовым механизмом это верхний кронштейн. Его задача защитить открывающий механизм от боковых движений. Кронштейн закрепляем на верхней части полотна. Затем фиксируем его на опорном столбе и проверяем регулировку.

Верхний механизм

Нижний роликовый механизм помогает облегчить нагрузку на опоры. Его монтируем при закрытых воротах. Верхний фиксируем напротив защитных уголков полотна, чтобы при закрытых воротах они соприкасались друг с другом.

Нижний роликовый механизм

Вконтакте

Facebook

Twitter

Google+

abgate.ru

Установка откатных ворот: схема и монтаж

Ворота консольного типа, открывающиеся путем движения направляющей по роликовым опорам в сторону от проема, называют по-разному: откатные ворота, сдвижные ворота, консольные откатные ворота. Статья пригодится тем, кто интересуется как сделать откатные ворота своими руками и содержит инструкцию по монтажу откатных ворот. Ниже приведены схема откатных ворот, чертежи откатных ворот, рекомендации по подготовке проема, схема фундамента откатных ворот, рекомендации по монтажу откатных ворот.

Устройство откатных ворот

Схема откатных ворот
  1. Направляющая балка
  2. Опора роликовая (тележка)
  3. Ролик концевой съёмный
  4. Ловитель нижний
  5. Ловитель верхний
  6. Верхний фиксатор с роликами (кронштейн)
  7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:
  1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
  2. Если ворота будут автоматизированы, сделать разводку кабелей
  3. Установить ворота и ответный столб
  4. Установить автоматику для откатных ворот

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот.

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Установка ворот

Определите и обозначьте линию движения ворот

Натяните шнурку вдоль проема, обозначив всю линию движения полотна ворот. При этом расстояние от ответного столба до шнура должно быть 20-30 мм. Шнур, лучше всего расположить на высоте 150-200 мм. Это будет касательная линия к внешнему краю несущего профиля.

Подготовка роликовых тележек к монтажу

Зафиксируйте регулировочные площадки на платформе роликовых опор, как показано на рисунке.

Определение границ положения роликовых опор

От края проема, по плоскости закладного элемента, отступите 150 мм и очертите линию. Это будет касательная переднего края первой роликовой опоры. Крайнее положение второй роликовой опоры определяется следующим образом: необходимо измерить общую длину ворот, включая консольную часть; вычесть из этого размера 100 мм; отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Это будет касательная внешнего края второй роликовой опоры.

Сборка

Подготовленные к монтажу роликовые тележки последовательно вставьте внутрь несущего профиля. Сместите их к центру ворот. Поставьте ворота вертикально, роликовыми опорами на закладной элемент. Установите первую и вторую опоры вплотную к соответствующим касательным, а ворота, параллельно и вплотную к шнурке.

Регулировка горизонтального положения щита и положения роликовых опор

Прихватите сваркой регулировочные площадки второй роликовой опоры. Затем выкатите ворота в проем до конца и сделайте, если потребуется, окончательные регулировки горизонтального положения ворот. После этого необходимо прихватить регулировочные площадки первой роликовой опоры.

  1. Снимаем полотно откатных ворот с роликовых опор.
  2. Снимаем роликовые опоры с регулировочных площадок.
  3. Обвариваем, по контуру, регулировочные площадки, приваривая их к закладному элементу.
  4. Крепим роликовые опоры на регулировочные площадки.
  5. Задвигаем полотно откатных ворот на роликовые опоры.
  6. Устанавливаем ворота в закрытом положении.
  7. Установите уровень на плоскость несущего профиля, и при помощи гаечного ключа выставьте полотно откатных ворот в горизонт, используя регулировочные площадки (поднимая или опуская, друг относительно друга, роликовые тележки на шпильках регулировочных площадок).

*Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Регулировка положения роликовых опор внутри несущего профиля

Ослабьте крепления роликовых опор к регулировочным площадкам (только верхние гайки) и откатайте ворота в диапазоне, от крайнего закрытого до крайнего открытого положения. Это делается для того, чтобы роликовые опоры заняли правильное положение внутри несущего профиля. Убедившись в том, что ворота катаются легко, затяните крепления роликовых опор.

После этого проверьте, нет ли каких нежелательных изменений в качестве качения ворот. Если после протяжки полотно откатных ворот стало двигаться хуже, обязательно прослабьте крепеж и устраните возможные перекосы роликовых опор на крепеже.
*Особое внимание нужно обратить на плоскость, поперечную движению ворот.

Установка концевого ролика и заглушки несущего профиля

Вставьте концевой ролик внутрь несущего профиля, со стороны передней кромки полотна ворот, и затяните крепежные болты. И поставьте точку сварки между крышкой концевого ролика и несущим профилем. Сварка необходима потому, что при ручном использовании откатных ворот концевой ролик зачастую является концевым упором. А, учитывая инерцию полотна ворот, болтовое соединение не удержит концевой ролик на месте.

С тыльной стороны ворот необходимо установить на место и приварить заглушку несущего профиля. Заглушка поставляется в комплекте с воротами. Устанавливать заглушку необходимо для того, чтобы зимою, в процессе открывания ворот, снег не набивался внутрь несущего профиля. Поскольку если таковое произойдет, то в момент закрывания укатанный роликами снег может заклинить ворота.

Установка верхнего направляющего кронштейна

Ослабляем крепеж роликов направляющего кронштейна. Устанавливаем его над полотном ворот так, чтобы ролики обхватывали верхнюю кромку полотна, а сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба. Прижмите кронштейн к опорному столбу. Закрепите кронштейн на опорном столбе. С помощью уровня установите полотно ворот в вертикальное положение и зафиксируйте его роликами направляющего кронштейна.

Обшивка полотна ворот

Если откатные ворота с обшивкой, то следующим шагом будет монтаж профлиста на раму. Лист можно заказать нарезанным в размер по высоте и ширине. Монтаж листов нужно начинать от передней кромки ворот. Лист вкладывается внутрь периметра рамы и крепится на обрешетку ворот саморезами по металлу или клепается. Второе предпочтительнее.

После того, как первый лист закреплен, устанавливаем второй лист внакладку на первый на одну волну и крепим его. Продолжаем укладку и монтаж листов последовательно до заполнения полотна. Если последний лист не укладывается в периметр, то его подрезают в размерю

Монтаж верхнего и нижнего уловителей

Нижний уловитель предназначен для частичного снятия нагрузки с роликовых опор в момент, когда ворота находятся в закрытом состоянии. Его монтаж производится только при полностью нагруженных воротах. Для определения положения нижнего уловителя закройте ворота и подведите его снизу под концевой ролик до плотного касания. Опорная плоскость уловителя не должна быть выше положения концевого ролика.

Верхний уловитель предназначен для удержания полотна ворот от раскачивания при парусных нагрузках в закрытом положении. Монтаж верхнего уловителя производится на уровне защитных уголков установленных на передней кромке полотна, таким образом, чтобы в закрытом положении эти уголки касались скоб верхнего уловителя.

Монтаж автоматики

Для того, чтобы электропривод мог перемещеть створку откатных ворот к ней крепится зубчатая рейка. Эта деталь универсальна и подходит к электроприводам для ворот любого производителя. Рейка продается кусками по 1 метру в комплекте с крепежом.

mastremont.ru

Схема электропроводки для откатных ворот. Схема подключения откатных ворот. Подключение автоворот. Схема подключения электроворот

Схема электропроводки для откатных ворот

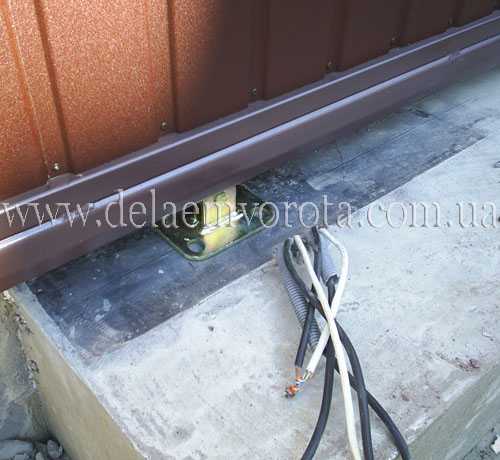

Этот раздел посвящен прокладке электропроводки для автоматики откатных ворот. Электропроводку лучше всего делать вместе с заливкой фундамента откатных ворот и с кладкой столбов. В этом случае Вы имеете возможность спрятать провода в столбы и тем самым обеспечить эстетичный внешний вид Ваших ворот. Также Вы можете прочитать статьи: схема откатных ворот и фундамент для откатных ворот.

Видео процесса закладки электропроводки для откатных ворот:

Первое чего не нужно делать, это брать толстые провода — электрики «старой закалки» закладывают провода сечением 2,5мм2 и более, вплоть до 6мм2 меди, в том числе на фотоэлементы, кнопку-ключ, и прочую слаботочку. Единственный относительно толстый провод, который нужен для автоматики откатных ворот это кабель питания, и то не толще 1,5мм2.

На рисунке выше изображены типичные контакты-клеммы на плате управления автоматики ворот, максимальное сечение провода, которое можно зажать в них без дополнительных ухищрений 1,5мм, однако следует учесть, что некторые провода приходится скручивать вместе и после этого зажимать в клемму. На фотоэлементах эти клеммы еще меньше.
Итак, сначала рассмотрим схему электропроводки откатных автоворот.

На первый взгляд на ней ничего не понятно. Все в порядке — так и должно быть. Попробуем разобраться в ней, если мы хотим сэкономить свои деньги. Первое что нужно понимать это то, что все провода приходят к электроприводу на схеме он обозначен прямоугольником зеленого цвета, Свободные концы рекомендуется оставлять по 1-1,5м. Привод имеет смысл располагать сразу за роликовой кареткой той, что ближе к проему. Тем самым Вы уменьшите расход зубчатой рейки и не нужно будет отходить далеко от проёма, чтобы добраться до привода в случае надобности.

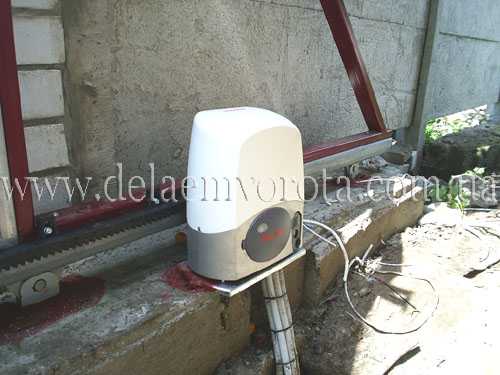

Итак, мы опредилились, что все провода идут к приводу и выходят в пластиковых гофрах с месте установки привода. На практике это реализуется так как показано на фото ниже:

Или так:

Рассмотрим первый кабель идущий от привода — это питание 220В, его есть смысл делать кабелем ПВС 3х1,5. Этот провод идет от привода к розетке или автомату. На автоматику ворот рекомендуется устанавливать стабилизатор напряжения.
Второй кабель — от привода на сигнальную лампу, на схеме он обозначен 2х0,75 (можно взять и 2х0,5 и даже меньше, ампераж на лампе небольшой). Идет этот кабель от привода на верхушку столба ближнего к приводу, если есть возможность лучше спрятать его в столб. Если на вершине столба имеется декоративная «шляпка» выводите провод на лицевую плоскость столба прямо под «шляпкой».
Далее идет разводка кабелей фотоэлементов. Именно этот этап вызывает наибольшие затруднения, поэтому остановимся на нем подробнее. Проводку для фотоэлементов лучше всего выполнить «домофонным сигнальным кабелем» 4х0,22. Годится также вышеупомянутый ПВС 2х0.5, только не забудьте, что ближнему к приводу фотоэлементу требуется 4 жилы, а дальнему 2.

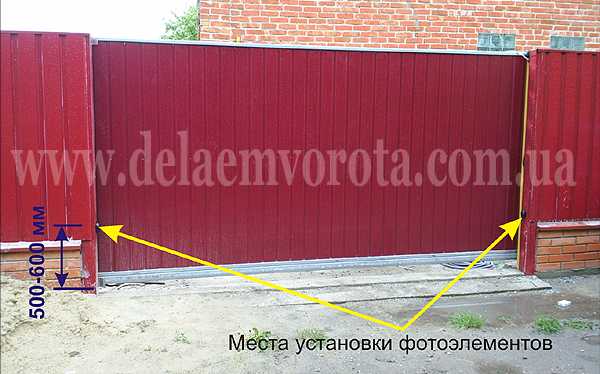

Первое, что вызывает затруднения это где устанавливать фотоэлементы. Фотоэлементы устанавливаются в торцах столбов, на одинаковой высоте 500-600мм от земли. См фото:

Ближний к электроприводу фотоэлемент (приемник, RX) требует 4-х жильного провода — 2 жилы питание, и еще 2 управляющие контакты. На схеме этот провод обозначен 4х0,35. Он идет от столба к приводу, Часто забывают, что нужен 4-х жильный кабели и кладут 2-х жильный, будьте внимательны. Этот кабель при возможности лучше спрятать в столб, оставив свободный конец 15-20 см. Если нет такой возможности нужно укрепить провод на столбе, благо крепежа для провода сейчас хватает. Часто этот провод прокладывают в швах между кирпичами, а потом заделывают раствором.
Фотоэлемент на дальнем от привода столбе (ТХ) требует 2-х жильного кабеля, на схеме он обозначен 2х0,35. Проводку лучше сделать опять же тем же самым сигнальным проводом 4х0,22, можно использовать 2 жилы, а можно использовать все жилы скрутив их попарно. Провод этого фотоэлемента проходит под проемом, поэтому предусмотрите, чтобы он был надежно защищен, ведь сверху будет проезжать автотранспорт.

Желаем успехов!

delaemvorota.com.ua

чертежи, схемы, эскизы конструкций. Как собирать и монтировать

Главная > Статьи > Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Как собирать и монтировать

Различные типы ворот используются для одной и той же цели – ограничение доступа на частную территорию. При выборе изделия можно руководствоваться разными мотивами, но основные – это простота в открывании и закрывании, а также экономия пространства. Роликовые модели соответствуют обеим этим характеристикам, при этом довольно просто смонтировать откатные ворота своими руками: чертежи, схемы, эскизы конструкций легко находятся в интернете.

Сегодня многие владельцы участков устанавливают откатные ворота на въездную зону

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

  • опора или тележка – на две опоры устанавливается консольная часть;
  • направляющая балка – принимает на себя нагрузку веса ворот;
  • нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
  • верхний ловитель – снижает уровень парусности конструкции;
  • съемный ролик – является опорой для края ворот в то время, когда они закрыты;
  • верхний фиксатор или кронштейн – не дает створке уходить вбок;
  • подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Полезный совет! Выбирая материал для створок, учитывайте, что он должен быть достаточно жестким и прочным, так как вся конструкция подвержена воздействию ветра. Кроме того, полотно не должно прогибаться под собственным весом.

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель Вес створки, кг Ширина проема, м Длина балки, м
Ролтэк МИКРО до 350 до 3 4.5
Alutech до 450 до 4 6
Ролтэк ЭКО до 500 до 4 6



Полезный совет! При выборе комплектующих, обратитесь с готовыми расчетами и чертежом к опытному специалисту. Так вы не только сэкономите свое время, но и приобретете лучший вариант запчастей.

Порядок установки откатных ворот

Монтаж ворот всегда следует выполнять в определенной последовательности:

  • Создание фундамента.
  • Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.
  • Монтаж самих ворот и ответного столба.
  • Монтаж автоматических устройств и проверка ворот в действии.
  • Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

    Схема подготовки проема для установки откатных ворот

    Инструменты, необходимые для монтажа откатных ворот

    Для установки откатных ворот понадобится ряд специализированных инструментов:

  • Сварочный аппарат – лучше отдать предпочтение инверторной модели, она обеспечивает хорошее качество шва и не портит металл.
  • Воздушный компрессор – используется для равномерной покраски ворот. Осуществить покраску можно и при помощи кисти или валика, однако с компрессором слой краски получится максимально равномерным.
  • Болгарка и набор дисков – для нарезания металлических заготовок.
  • Молоток, дрель, пассатижи, рулетка, уровень, клепатель.
  • Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

    Откатные ворота могут быть сделаны из различных материалов — дерева, металла, профнастила

    Устройство фундамента

    Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

    Если есть такая возможность, то в качестве опорных столбов рекомендуется использовать столбы забора. В противном случае монтируется ответный столб, яма под который располагается напротив ямы для фундамента, и с противоположной стороны от проема. В случае установки автоматических ворот, обязательно нужно предусмотреть место для укладки электрического кабеля. В качестве кожуха можно использовать металлическую или ПВХ трубу с диаметром около 25 мм.

    Швеллер 200 мм укладывается вплотную к столбу

    Полезный совет! Грунт в яме вынимается на глубину промерзания почвы, то есть не меньше, чем на 2 м.

    Закладной элемент изготавливается из швеллера, к которому снизу привязываются отрезки арматуры. Сам элемент помещается в яму, чтобы швеллер как можно плотнее прилегал к столбу забора. Горизонтальное положение швеллера параллельно направлению открывания ворот стоит проверить при помощи уровня.

    Поверх закладного элемента заливается бетон, уровень которого должен быть чуть выше поверхности элемента. После этого бетону нужно дать застыть, это занимает от 6 суток. После застывания бетонного фундамента можно приступать непосредственно к монтажу ворот.

    Схема бетонирования основы под откатные ворота

    Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

  • Устройство свайного монолитного фундамента – в грунт вкапываются два армированных столба, соединенных между собой швеллером. Этот способ является наиболее экономичным, так как не подразумевает использование большого количества бетона. Для выемки грунта при таком методе можно использовать самый обычный садовый бур. Глубина отверстий под опоры должна быть не менее 2 м и 20-30 см в диаметре. Каждое из отверстий должно быть расположено как можно ближе к забору, и соединяться друг с другом небольшой траншеей.
  • Свайный винтовой фундамент. Для его монтажа не нужно проводить земельные и бетонные работы, он не занимает много времени. Как видно из названия, такой фундамент представляет из себя сваи, которые вбиваются или вкручиваются в землю. Для того, чтобы сваи прослужили как можно дольше, их необходимо покрывать эпоксидной смолой или оцинковывать.
  • Схема монтажа откатных ворот на винтовых сваях

    Монтаж ворот

    При монтаже ворот на дачу своими руками, сначала нужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

    После установки площадок нужно определить крайние положения роликовых опор. Для этого нужно отступить на 15 см от края проема вдоль закладного элемента и провести касательную для первой тележки. Крайнее положение для второй тележки рассчитывается по следующей формуле: из длины ворот (с консольной частью) отнимается 100 мм по плоскости закладного элемента.

    Подробная схема монтажа роликовых ворот с калиткой

    После проведения всех расчетов, можно приступать к монтажу раздвижных ворот своими руками, видео этого процесса при необходимости можно найти в сети. При помощи сварочного аппарата привариваются регулировочные площадки второй тележки, после чего вкатывается в проем и регулируется створка.

    Последовательность действий выглядит так:

  • Полотно снимается с роликовых тележек.
  • Тележки снимаются с регулировочных площадок.
  • Площадки привариваются к закладному элементу.
  • На площадках закрепляются роликовые тележки.
  • На тележки задвигается полотно ворот.
  • Ворота закрываются.
  • При помощи гаечного ключа осуществляется доводка и окончательная регулировка створок.
  • Пример установленных откатных ворот на участке

    Для того чтобы тележки правильно крепились внутри несущего профиля, нужно в местах их креплений к площадкам ослабить верхние гайки, и несколько раз открыть и закрыть ворота. Если створка ходит достаточно свободно, то гайки нужно закрутить обратно. Если после этого полотно двигается с трудом, то стоит поправить перекосы тележек в перпендикулярной плоскости к движению полотна.

    Когда движение полотна отрегулировано, можно приступить к установке концевого ролика. Он размещается внутри несущего профиля, фиксируется крепежными болтами, после чего крышка элемента приваривается к профилю ворот. Ее также можно прикрепить болтами, однако сварка в этом случае будет надежнее.

    Установка концевого ролика на откатные ворота

    Полезный совет! В зимний период внутрь несущего профиля может попадать снег, затрудняя движение створки. Для того чтобы этого не происходило, с внутренней стороны ворот приваривается заглушка несущего профиля.

    Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

    Конструкция верхнего ловителя с роликами

    В некоторых случаях для укрепления полотно можно обшить профилированным металлическим листом. Крепление листа на полотно осуществляется при помощи саморезов или клепок, второй метод надежнее. Ели нужно смонтировать несколько листов, то они накладываются внахлест.

    Важный элемент конструкции ворот своими руками (чертежи, схемы, эскизы это подтверждают) – уловитель. Нижний уловитель уменьшает нагрузку на роликовые тележки, когда ворота находятся в закрытом положении. Поэтому монтируется он при полностью закрытых воротах. Под концевой ролик подводится нижний уловитель с таким расчетом, чтобы его опорная поверхность была выше уровня концевого ролика.

    Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

    Схема установки нижнего уловителя

    Окрашивание ворот

    При желании, после установки конструкции, створки ворот можно окрашивать в различные цвета. Краска должна быть долговечной и стойко переносить разного рода неблагоприятные природные воздействия. Для того чтобы слой краски держался как можно дольше, поверхности нужно предварительно зачистить при помощи болгарки или шкурки, а затем обезжирить ацетоном.

    После зачистки ворота грунтуются. Делать это можно при помощи кисти, валика или окрасочного пистолета. Последний вариант предпочтительнее, так как позволяет избежать неровностей и разводов. После грунтовки наносится окрасочный слой. После его высыхания окрашивание повторяется. Разные типы краски и при разных погодных условиях могут высыхать от нескольких часов до нескольких дней.

    Окрашивание продлит срок службы ворот и защитит их от коррозии

    Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

    Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов. Особое внимание следует уделить таким характеристикам:

  • Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.
  • Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.
  • Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.
  • Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

    Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

    Статья по теме:

    Ворота своими руками. Чертежи, фото и видео. Описание процесса самостоятельной установки. Преимущества и отрицательные стороны распашных и раздвижных ворот, особенности их монтажа.

    Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

    • Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
    • Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

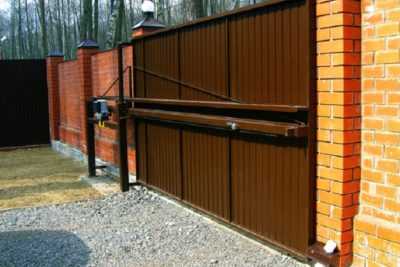

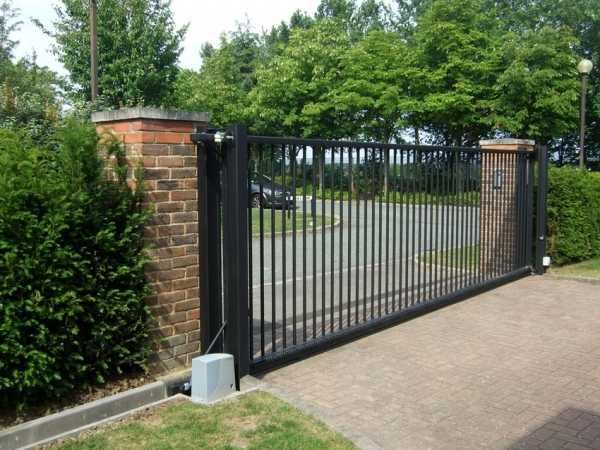

    Автоматический привод для откатных ворот

    • Faac – итальянская автоматика для эксплуатации в любых погодных условиях. Отличительная особенность – большой запас мощности двигателя, что позволяет функционировать даже в суровую зиму, а также выключатели магнитного типа, исключающие намерзание льда. Шестерни изготовлены из стали и латуни, поэтому могут похвастаться большим запасом прочности;
    • An-motors – один из самых доступных по цене электродвигатель, отличающийся высоким качеством. Данная автоматика производится в Белоруссии, поэтому может похвастаться демократичной ценой.

    Полезный совет! Выбирая автоматику для ворот, рассчитывайте на максимальную нагрузку на механизм, а также на самые суровые погодные условия в вашем регионе.

    Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

    Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

    Обзор готовых моделей откатных ворот

    Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

    Производитель Особенности
    Hormann Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
    CAME Group Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
    РОЛТЭК Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
    DoorHan Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.



    Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Преимущества и недостатки

    Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

  • Безопасны для людей, в частности, для маленьких детей.
  • Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.
  • В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.
  • Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

    Негативные стороны:

  • Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
  • Откатные ворота забирают пространство у забора.
  • Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.
  • Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

    Фотогалерея (21 фото)

    16.12.2016

    intaer.ru
