Отопление без насоса

Установка водяного отопления должна быть выполнена качественно, как система в целом, для правильной её работы, что бы обеспечить полное отопление дачи. Особую популярность среди вариантов установки отопления имеет водяное отопление, как наиболее проверенный и используемый способ обогрева помещения. Эта система мало затратна и обладает высоким КПД. Постоянная циркуляция горячей воды в теплоносителях может быть обеспечена в системе отопления без насоса. Такую систему обогрева помещений среди специалистов принято называть «ленинградкой», поскольку во время блокады в ленинградских домах существовал именно этот тип отопления.

Отопление без насоса

Отопление без насоса обеспечивает в здании циркуляция в трубах горячей воды естественным путем, то есть самотёком, без принудительного придания движения потоку воды дополнительным электрооборудованием. Суть в

www.teplo-ltd.ru

самотечная гравитационная система отопления с естественной циркуляцией, схема подключения

Смесительный узел в водяной системе обогреваемого пола нужен для корректирования температуры теплоносителя. Установленный котел нагревает теплоноситель до требуемой температуры – 55 градусов. Этого хватает для прогрева пола до 30 градусов. Данный показатель комфортен для холодного периода года. В коллекторе смеситель самостоятельно смешивает горячую и холодную воду до нужной температуры.

Если планируется  без насоса, то теплоноситель подается в систему с заданной температурой, но для этого требуется отдельный котел или наличие централизованной отопительной системы.

Особенности самотечной системы отопления

Главный минус укладки системы водяного отопления без узлов смесителя и коллектора состоит в том, что требуется минимизировать потери температуры воды на пути следования «нагреватель – контур», ведь температуру на покрытии пола нужно держать постоянной.

Рекомендуется учитывать такие требования:

• утеплить стены здания;
• уложить теплоизоляционный материал в пирог напольного покрытия;
• установить качественные конструкции оконных рам;
• смонтировать напольное покрытие в максимальной близости с нагревателем;
• площадь помещения не должна быть больше 10-15 кв.м, иначе бездополнительного насоса продавить контур не получится;
• трубы для контура теплого пола с естественной циркуляцией лучше выбрать с диаметром 20 мм, чтобы уменьшить в них гидросопротивление.

Мнение эксперта

Сергей Пермяков

Инженер систем отопления

Внимание! Главная ошибка в установке водяной бесколлекторной системы пола – попытка ее применения на больших площадях. Поэтому надо подсчитать продолжительность труб и схему укладки так, чтобы температура в обратной трубе не оказалась слишком низкой. Иначе в котле образуется много конденсата, а это приведет к его поломке.

Возможные схемы подключения

Как правило, теплые полы без циркуляционного насоса подключают к уже существующей радиаторной системе отопления. Врезку делают в подающую линию. Возможны два варианта:

• в квартире с централизованным отоплением;
• в частном доме с индивидуальным отоплением от котла.

Внимание! Помните, что любые врезки в систему центрального отопления требуют согласования. Надзорные организации при обнаружении самовольного подключения выпишут штраф и обяжут демонтировать незаконно установленное оборудование.

В своем доме для работы теплого пола без насоса, рекомендуется выбрать мощный котел, неважно, газовый или электрический. Главное, чтобы его мощности хватало и на радиаторы, и на напольный обогрев. Стоит выбрать котел с встроенным насосом.

Естественная циркуляция теплоносителя

Этот наиболее трудный в реализации вариант для теплого пола.Сделать однотрубную систему отопления батареями, при которой теплоноситель самотёком будет циркулировать не сложно.

Главное правило: центр нагрева (котёл) должен быть ниже центра остывания. Но вот подключить в эту схему тепл.полы сложнее.

Для частного дома возможен такой вариант:

Котел устанавливается ниже ТП, например, в подвале. Для еще большего увеличения давления циркуляции можно увеличить к-во секций в приборах стояка, для компенсации потерь в них по циркуляции и теплу (сопротивление теплого пола), а также увеличить диаметр стояка.

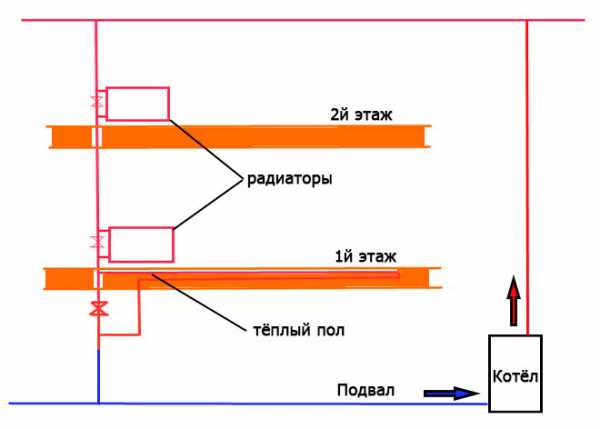

Схема с естественной циркуляцией

На схеме изображен самый «сильный» вариант для работы ТП. Возможно также установить котел на 1-й этаж. Получится, что теплый пол ниже центра котла. Но кольцо циркуляции через стояк и ТП тоже имеет свой центр охлаждения. Складывая их вместе (ц.о.стояка +ц.о. ТП), образуем общий центр остывания, находящийся выше центра котла. Естественная гравитационная система в этом случае также будет работать.

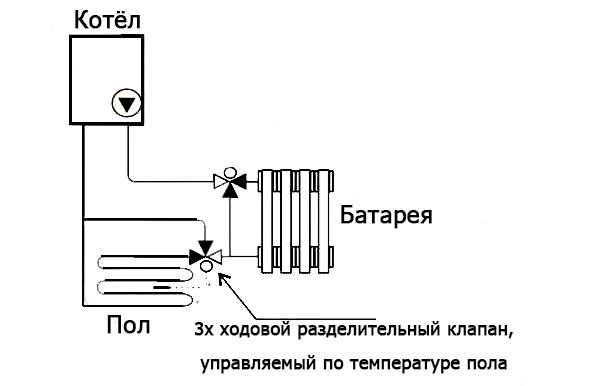

Котел со встроенным насосом

Более простой вариант подключения — это использование одного насоса на котле для прокачки теплоносителя и по радиаторам и по теплому полу.

Трубы напольного обогрева подключают через термостатический клапан. Монтируют клапан на подачу теплоносителя, а к обратной трубе устанавливается перемычка. Клапан предназначен для регулировки температуры теплоносителя, он представляет собой смеситель, внутри которого установлен термочувствительный элемент. Клапан защищает систему – он автоматически прекращает поток на трубе подачи в нужный момент.

Такие варианты подключения без насоса водяного ТП к котлу оправданы лишь на небольших участках — в сан.узлах, кухне, прихожей. На большой площади самотечный теплый пол реализовать не получится.

С другой стороны, в малых помещениях удобнее монтировать электрический подогрев, не забивая себе голову расчетами гидросопротивления и центра охлаждения.

Вопросы и отзывы оставляйте в комментариях ниже.

Вконтакте

Facebook

Twitter

Google+

vteple.info

Система отопления Ленинградка работает без насоса — схемы и фото. Отопление без насоса

Комплекс отопления «Ленинградка» был разработан во время существования СССР.

Популярность этой системы не падает со временем. Залогом актуальности Ленинградки является простой монтаж.

Тепло проходит по всему зданию благодаря своим компонентам: котел, трубы, и радиатор отопления.
Значимые преимущества Ленинградки:

• Минимальные затраты на оборудование.
• Простота монтажа.
• Прокладка труб в любом месте.
• Наличие подключения нескольких котлов для отопления.
• Мобильность отопления дачного и садового домов.
• Безопасность.
• Возможность установки системы «теплого пола».

Труба обогрева прокладывается со стороны внешней стены зданий. Суть: взять здание в кольцо.

Подобная схема подключения работает в определенной последовательности. Температура воды в обратной связи будет ниже, чем в подающей трубе. Система однотрубной Ленинградки позволяет создавать эффективные системы обогрева в одноэтажных и двухэтажных домах.

Дополнительные возможности однотрубной системы отопления

Однотрубный комплекс по стандартам может быть оснащен регулятором, клапаном, и . Элементы позволяют улучшать уровень обогрева помещений. Схема отопления Ленинградка контролирует температуру и экономит затраты теплоты. Ограничивается теплоотдача в неиспользуемых помещениях.

Регулируются отдельные отопительные приборы, не меняя температурного режима.

Установка циркуляционного насоса и вентиля на каждую батарею обеспечивает контроль системы отопления Ленинградка без насоса.

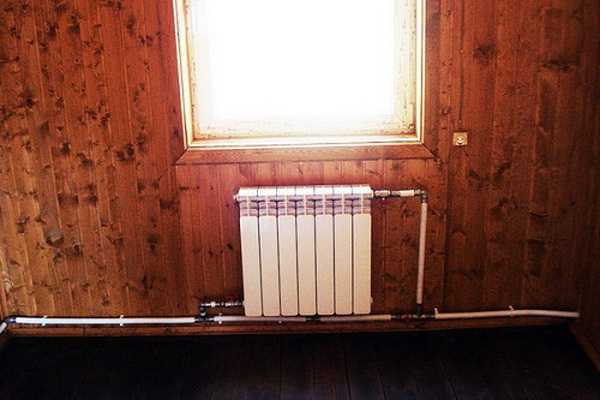

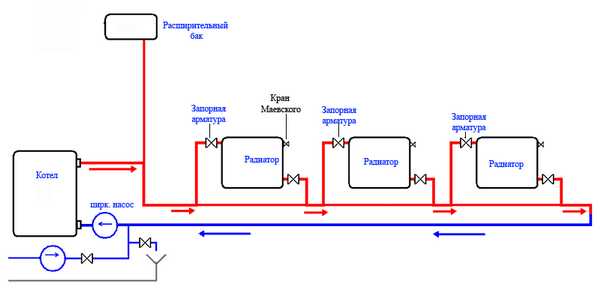

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:

• Радиаторные контроллеры.
• Терморегуляторы.
• Балансирующие вентили.
• Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Это происходит независимо от других устройств. Оптимальным вариантом станет включение схемы байпасных вентилей в систему отопления.

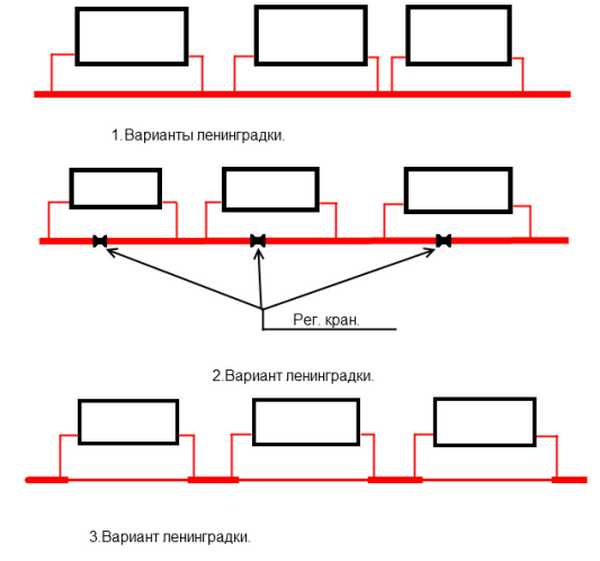

Виды разводки комплекса отопления «Ленинградка»

Обеспечение теплоизоляции труб увеличивает эффективность работы общей системы отопления. Второе качество — отсутствие перегрева конструкции пола.

Монтаж существует в двух вариантах:

• Горизонтальная система. Предполагается объединение всех батарей в единую схему, подключенную к стояку. Система монтируется внутрь пола, и присутствует в напольном покрытии. Батареи расположены на одинаковом уровне. Происходит обеспечение хорошего нагрева помещения.
• Вертикальная система. Затрудняет ведение учета потребления тепла в многоэтажных домах. Оптимальный вариант для частного сектора.

Фото системы отопления Ленинградка представлены в этой статье. Конструктивный подход к схеме определяет особенности:

• Трубопровод устанавливается по всему периметру помещения.
• Внедрение в систему отопления расширительного бака.

Негативные стороны однотрубной системы отопления

Внимание уделяется не только достоинствам комплекса отопления, но и недостаткам:

• Теплоноситель распределяется неравномерно при использовании схемы естественной циркуляции. оснащаются дополнительными секциями.
• Использование горизонтальной разводки труб не позволит установить «теплый пол».
• Увеличение давления теплоносителя.

Сущность монтажа однотрубной системы своими руками

Принцип установки системы отопления Ленинградка без насоса:

• Прокладывание магистрали происходит в границах размеров помещения.
• Врезание добавочной вертикальной трубы.
• Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

В системе обогрева присутствует различная плотность жидкости. Горячая вода попадает в радиатор, и вытесняет холодную воду.

Большинство людей поддерживают схему отопления Ленинградка. Это обусловлено простотой установки. Использование однотрубной системы обогрева позволит сэкономить денежные средства и массу личного времени.

Еще по этой теме на нашем сайте:

1. Системы отопления большинства многоэтажных домов в нашей стране, как правило, подключены к ТЭЦ или центральной котельной, то есть являю

gkyzyl.ru

Система отопления без циркуляционного насоса

Устанавливаем насос циркуляционный в систему обогрева

В автономном отоплении циркуляция выполняется за счёт физических параметров тёплой воды поднимающейся вверх. Чем крепче греет котел, тем быстрее тепловой носитель проходит цикл и создает обогрев помещения. Но в приватных домах или жилых площадях с увеличенной площадью это приводит к большому расходу источника энергии (газ, электрическая энергия, твёрдое горючее). Технически грамотным решением считается установка насоса в систему обогрева. Для этого главное подобрать оптимальный насос циркуляционный, определить самое лучшее место врезки, качественно установить и запустить устройство.

Виды циркулярных насосов

Врезка приспособления для принудительного теплоснабжения дает возможность обеспечить быстрый обогрев всего помещения, неважно от того, насколько далеко от котла находятся батареи. Работа данного оборудования даёт большую экономию по расходу газа или иного источника нагрева жидкости. Сами насосы по внутренней формы делятся на несколько видов: «мокрого» и «сухого» типа.

Насосы «мокрого» типа устроены так, что во время работы ротор и крыльчатка контактируют с водой. Жидкость служит одновременно смазкой и охлаждением для крутящихся компонентов. Данное оборудование подойдёт для личного дома, квартиры или коттеджа за городом. Оно рассчитано на теплотрассы маленькой длине, т.е. приватного применения. КПД — 50%. Рабочий срок составляет 20 лет. Лучше купить устройство с латунным или нержавеющим корпусом.

Насос с мокрым ротором

Насосы «сухого» типа имеют две внутренние камеры, разделенные уплотнителями. Соприкасание ротора и жидкости исключается. Смазка осуществляется отдельно. Замена уплотнителей выполняется раз в три года. Насосы выделяются очень высоким КПД в 80%. Такие циркуляционные устройства устанавливаются в промышленные системы обогрева и центры для торговли. Ввиду более громкой работы их ставят в индивидуальных помещениях — котельных установок.

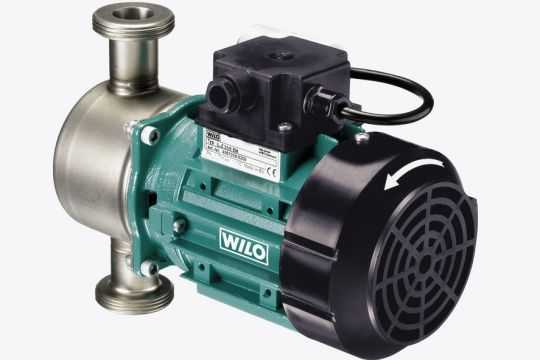

Насос с сухим ротором

Не нужно ставить чрезмерно мощный аппарат — это даёт лишний шумовой фон. Идеальным станет установка оборудования, которое по показателям теплопроводимости имеет 15% дефицит от необходимой пропускной способности системы. Такие характеристики позволят полностью применять насос без перегрузок.

Взамен одного «сухого» можно поставить параллельно несколько «мокрых» насосов. Это увеличивает рабочий потенциал.

Комфортно в очень больших домах, где помимо теплоснабжения есть пол с подогревом.

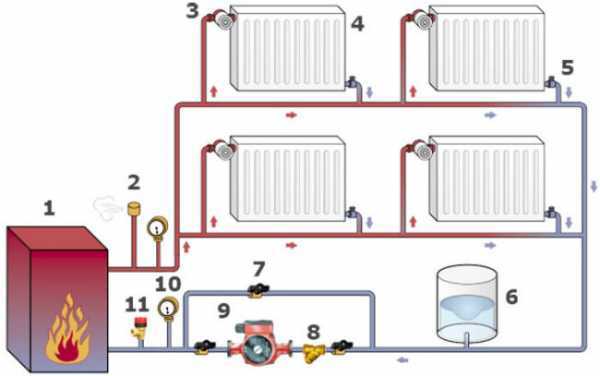

Установочная схема

Отопительная система с циркуляцией принудительного типа должна эффектно работать. Бывает технически невозможным из-за отсутствия места установить насос рядом с котлом. На счастье, современные насосы разработаны с подобным учетом, что их можно врезать в контур отопления в любых местах. Крыльчатка, вращаясь, обеспечивает движение носителя тепла в системе.

Но примечательно, что подшипники и детали из пластика агрегата «мокрого» типа регулярно контактируют с водой. Благодаря этому наиболее приемлемой схемой теплоснабжения с циркулярным насосом будет врезка устройства на трубопровод обратной водоподачи в котел. Температура носителя на этом месте контура менее горячая. Поэтому, детали насоса будут подвергаться меньшему перегреву. Если отсутствует техвозможность установки перед котлом, то можно сделать монтаж на подаче. Температура работы деталей которая рассчитана на 110°C.

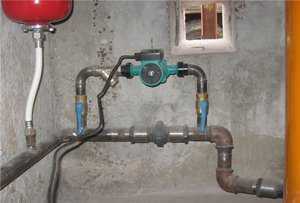

Схема врезки в подачу

Существенная роль циркулярного насоса

В схеме циркуляционного устройства в первую очередь должен находиться циркулярный насос. Это можно объяснить энергозависимостью насоса от электротока, при резком отключении которого, теплоснабжение должно продолжать работу настоящим путем циркуляции. Циркулярный насос закрывает подачу носителя тепла благодаря насосу и направляет воду по прямому каналу. Циркулярный насос делается из 2-ух трубных колен, ответвляющих поток из ключевого русла и трех кранов шарового типа, регулирующих движение воды. Один кран закрывает прямой трубопровод, два иных крана отсекают или открывают путь к насосу. Пропускная способность кранов должна быть равна пропускной способности системы.

Аналогичная схема практичная и для работ по ремонту насоса циркуляционного. Если понадобится что-то поменять или проверить в нем, система сумеет работать без него настоящим путем. Также в межсезонье можно экономить электрическую энергию на работу насоса, запуская на какое-то время теплоснабжение без него. На больших коллекторах циркулярный насос состоит из 2-ух насосов, работающих по очереди или вместе.

Работы по подготовке

Как установить насос на теплоснабжение? При интеграции насоса в действующую систему обогрева личного дома нужно:

• Заблаговременно удалить воду.
• Если трубопровод был в работе на протяжении нескольких лет, было бы неплохо вымыть систему пару раз для убирания ржавчины и налета.

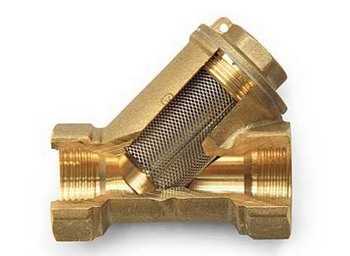

• Перед насосом главное установить непромывной фильтр. Это, в основном, выполняется на байпасе. Фильтрация воды нужна для препятствия проникания механических частиц металла, песка или водяного налета в насос. Без непромывного фильтра данные детали влияют на подшипники и крыльчатку, содействуя досрочному изнашиванию. Подойдёт традиционный многоразовый фильтр. Емкость для оседания частиц главное установить направленной вниз. Это даст возможность оседать мусору и хранить проходимость системы. На фильтре отмечено стрелочкой направление потока. Проигнорировав это и установив непромывной фильтр наоборот, нужно будет чаще очищать емкость от осадка.

Монтаж изделия

После работы делаются в следующей очередности:

1. Вся система в сборе прикладывается на место и происходит точечная фиксация сваркой патрубков циркулярного насоса. Потом насос снимается, чтобы обезопасить его от перегревания температурой сварочной дуги, передающейся через металл.
2. Происходит обварка стыков. Если место труднодоступное для обварки по кругу (трубопровод размещён очень плотно к поверхности пола) применяется техника сварки через «окно», вырезанное сверху ключевой трубы. Через такое отверстие проваривается часть находящаяся внизу трубопровода, а боковые швы и «крышка» «окна» кладутся с наружной стороны. Важна хорошая проплавка стыка, чтобы в месте перехода с внутреннего шва на внешний не возникла течь. Если врезка насоса происходит в вертикальную трубу и она размещена недалеко к стенке, рекомендуется сделать смещение на стыке в 1,5 мм, чтобы появилась «полочка» для наложения шва на труднодоступной стороне трубы. Если на ключевой магистрали уже есть кран с круглым отверстием, врезку можно выполнить без вырезания участка трубы, а лишь за счёт вваривания колен.

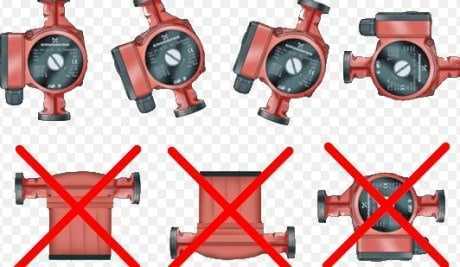

3. Во время установки главное исполнить горизонтальное положение вала электрического двигателя. Так как смазка ротора происходит благодаря носителя тепла, перекос во время установки приводит к появлению воздуха в отсеке насоса. Воздушные пробки будут мешать смазке и охлаждению внутренних компонентов. Так можно спровоцировать раннюю неполадку. На корпусе устройства есть указатель направления потока, которому должна подходить установка.
4. Все крепёжные соединения в виде резьбы следует защить материалами для изоляционных работ (фум, пакля, герметик). Между резьбами насоса в первую очередь ставятся прокладки.

Установка насоса для циркуляции принудительного типа носителя тепла даёт прекрасные результаты экономии энергетического источника и более производительную работу теплоснабжения. Монтаж устройства можно проводить своими силами если есть наличие этой инструкции и нужных инструментов. Если же что-то кажется трудным, то лучше пригласить профессионалов.

Видео по теме

Читайте также: Внешние водяные термостаты для различных типов котлов

Насос циркуляционный в системе обогрева — его виды и установка

Для обогревания маленьких личных домов как правило применяется самотёчное теплоснабжение, то содержится вода в трубах двигается самотёком. Однако в домах большей территории (более 100 метров квадратных), а также в помещениях для производственных нужд, имеющих собственную систему обогрева, требуется установка циркуляционного насоса. Монтаж агрегата поможет стабилизовать показатели температуры в личном доме, а еще избежать возникновения воздушных пробок в трубах.

Для начала стоит предпочесть насос.

Размер и мощность агрегата рассчитывается, исходя из площади помещения которое отапливается. Необходимо не забывать, что для отапливания привычного дома для жилья не требуется прибор внушительного размера и с запредельной мощностью. Такой аппарат делает много шума и подходит только для отапливания помещений для производственных нужд.

Мощность насоса устанавливается по совокупности этих параметров, как температура воды, уровень её напора, трубопроводный диаметр, пропускная способность и продуктивность котла.

Виды циркулярных насосов в системе обогрева

Есть несколько видов циркуляционных насосов: «мокрые» и «сухие».

В конструкции « сухого » насоса ротор совсем не граничит с носителем тепла, его рабочая область отгорожена от мотора специализированными кольцами из нержавеющей стали. При запуске насоса, кольца начинают вращение в направлении одно к иному и тоненькая водяная плёнка, которая расположена между ними герметизирует соединение. КПД « сухого » насоса — 80%.

Со своей стороны, « сухие » агрегаты делятся:

• Блочные. Тепловой носитель поступает в направлении оси, выводится с другой стороны;
• горизонтальные. Электрический двигатель фиксируется в горизонтальном положении, всасывающий отрезок трубы находится на передней части вала, нагнетательный — на корпусе прибора;
• вертикальные. Отрезки трубы находятся на одной оси, мотор — вертикально.

Работа « сухого » прибора часто вызывает крепкую запылённость личного дома, при этом частицы пыли повреждают поверхность уплотнительных колец, что, со своей стороны, приводит к разгерметизации насоса. Детали подобного устройства нуждаются в постоянной смазке.

Сильно шумят « сухие » агрегаты ставятся, в основном, на больших фирмах, производственных цехах либо в индивидуальной комнате с хорошей изоляцией звука.

А вот насосы, работающие в водной массе, чаще применяются для отопления загородных домов для жилья.

В отличии от « сухих » насосов, в « мокрых » ротор и крыльчатка полностью погружены в воду, которая вместе с тем считается и смазкой и охладителем. Подобные агрегаты менее шумные и не просят специального ухода. Минусом « мокрого » насоса считается невысокий КПД — всего 50%, но этого КПД более чем достаточно для маленьких систем отопления.

Для оснащения герметичности части мотора, находящейся под напряжением, статор и ротор делятся специализированным « стаканом » из нержавейки. Ротор подобного насоса, в основном, керамический, корпус — латунный или бронзовый.

Устройство и рабочий принцип циркуляционного насоса

Аппарат состоит из стального корпуса, к которому прикручен ротор или мотор, на валу мотора фиксируется крыльчатка, помогающая выбросу воды в систему обогрева.

Прибор, установленый в систему отопления, втягивает воду и сбрасывает её в трубопровод с помощью крыльчатки. Создаваемый работающим агрегатом напор должен без труда справляться с на гидравлике сопротивлением отопительного прибора, трубопровода и прочих деталей системы обогрева.

Для установки насоса применяется два типа схем:

• Однотрубная. Для такой схемы свойственны маленькие перепады температур и постоянный расход носителя тепла;
• Двухтрубная установочная схема отличается большим температурным перепадом и переменным расходом носителя тепла.

в начале работ по монтажу необходимо очень тщательно подойти к изучению инструкции и схему включения. Так как система отопления нуждается в периодическом обслуживании, главное обеспечить к ней частый доступ.

Этапы установки

После приобретения циркуляционного прибора устанавливается место его монтажного процесса. Эксперты советуют ставить циркуляционный аппарат перед котлом, на обратке. Это можно объяснить тем, что сверху котла с каким то периодом собирается воздух, и насос, установленый на подаче, будет вытягивать его из котла, что может привести к появлению вакуума. Если же прибор установить перед котлом, то вода будет вталкиваться в него и, исходя из этого исключается возникновение воздушных пробок. Более того, данная установка насоса обеспечит его работу при более малых температурах, что намного повышает эксплуатационный период прибора.

Для начала нужно удалить воду из системы обогрева и сделать чистку трубопровода. Потом по схеме ставится насос и практичная цепочка из арматуры.

После нахождения места монтажного процесса, осуществляется обвод (циркулярный насос). Это даст работу без перебоев системы отопления в случае отключения электроэнергии или неисправности циркуляционного агрегата. Необходимо не забывать, что размер трубы ключевого трубопровода должен составлять более трубного диаметра циркулярного насоса.

Как только обвод будет готов, приступают к процессу установки насоса.

Для увеличения продуктивности агрегата вал электрического двигателя ставится только горизонтально, соединительная коробка находится в верху. При установке двигательного вала следует гарантировать свободный поворот коробки по оси. Открытая отопительная система учитывает также установку бака расширительного.

Установка насоса циркуляционного в системе обогрева учитывает монтаж кранов шарового типа, нужных для последующего обслуживания агрегата.

Сверху обводной трубы устанавливается специализированный клапан (автоматизированный или ручной), нужный для периодического выведения из системы собравшегося воздуха.

Для спасения деталей агрегата от пыли и прочих твёрдых частиц, способных нанести существенный вред прибору, ставится специализированный фильтр в системе обогрева.

В область входа и выхода насоса следует встроить запорную арматуру, чтобы убрать свободный проток воды в системе.

В целях увеличения продуктивности системы, углы соединения промазываются герметиком.

Отопительная система заполняется носителем тепла, лишний воздух из трубопровода убирается с помощью центрального винта. Необходимо не забывать, что воздух из системы выводится перед каждым запуском агрегата.

Кол-во нужных циркуляционных насосов устанавливается длиной трубопровода. Так, если длина трубы не превышает 80 м, более чем достаточно одного циркуляционного агрегата, более длинная тепловая магистраль востребует установки нескольких приборов в одну систему отопления.

Причины выхода насоса циркуляционного системы обогрева из строя

Чтобы не было накопления воздуха в системе обогрева, вал электрического двигателя должен находиться строго в горизонтальном положении.

Ремонт оборудования для отопления просит специализированных знаний и способностей, благодаря этому удаление всех предполагаемых поломок лучше поручить специалистам.

Для облегчения процедуры установки насоса в систему обогрева и чтобы не было надобности поиска приятных креплений и соединений, попытайтесь отыскать в магазине уже готовый прибор с выбранными резьбами.

На данное время отопительные системы с вмонтированным насосом считаются очень эффективными. Тут нужно принять во внимание не только качество подачи тепла на всю территорию помещения которое отапливается, но и высокий КПД работы системы в общем.

• Автор: Дмитрий Сергеевич Кириллов

Где установить насос циркуляционный: модернизируем систему отопления

Очень популярная проблема, с которой доводится встречаться хозяевам коттеджей в холодный период года, – неравномерное теплораспределение в системе отопления. Конвективной циркуляции горячей воды в контуре очень часто бывает недостаточно: жидкость в котле может достигать точки кипения, а батареи в дальних помещениях остаются еле тёплыми. Усовершенствовать существующую систему не очень сложно – необходимо только устроить понудительный водообмен при помощи особенного оборудования. Но где ставить насос циркуляционный, чтобы он работал очень эффективно?

Правильная и плохая установка насоса циркуляционного

Функции насоса циркуляционного

Необходимо начать с того, что сделать лучше ситуацию с теплоснабжением личного дома можно двумя вариантами – установкой труб большего размера либо процессом установки насоса. Первый вариант применяется очень нечасто, так как подразумевает полную переделку системы. Его можно рассматривать лишь во время строительства нового дома, да и то найдется мало жаждущих расходовать деньги на дорогую сеть. Намного дешевле и проще оснастить новую или существующую систему циркулярным насосом.

Что даёт врезка агрегата:

• Уменьшается инерционность системы, благодаря чему дом нагревается намного быстрее.
• Ровняется температура труб и отопительных приборов, присутствующих в различной отдаленности от котла.
• Нивелируется воздействие контруклона, пропадет проблема воздушных пробок.

Главное! Не стоит проектировать систему отопления, рассчитанную исключительно на циркуляцию принудительного типа. Долгое выключение электрической энергии приводит к тому, что тепловой носитель перегреется.

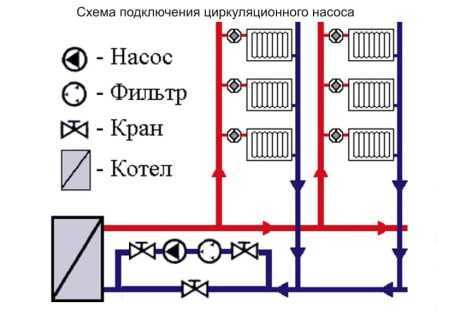

Схема подсоединения циркуляционного насос

Расположение насоса в контуре

Базовые советы

Где установить насос циркуляционный? Де-юре сегодняшнее оборудование равно отлично не прекращает работу на одной из частей контура – и на подаче, и на обратке. Однако лучше предусмотреть некоторые нюансы:

• Высокая температура уменьшает ресурс подшипников и элементов из пластика прибора, благодаря этому лучше врезать его на обратной трубе (перед котлом).
• Бак расширительный необходимо устанавливать на участке трубы с гомогенным водным потоком, а насос неминуемо добавит турбулентности. Из-за этой причины оборудование рекомендуется устанавливать перед котлом, но после расширителя.

Главное! Перед тем как ставить насос циркуляционный, удостоверьтесь, что он может работать с бурлящей водой.

• Для облегчения монтажного процесса лучше всего покупать прибор с разъемной резьбой. В другом случае придется выбирать переходники.

Кроме всего другого, вам потребуется фильтр глубокого очищения, клапан обратный, арматура запорного типа, циркулярный насос, комплект рожковых ключей и фабричная инструкция по установке насоса.

Зачем нужен циркулярный насос

Куда установить насос циркуляционный, чтобы он не помешал естественному водообмену? Для гравитационной системы отопления свойственны очень маленькие перепады между подающим и обратным трубопроводом, а для подходящей скорости нужно небольшое гидравлическое сопротивление. Ухудшить ситуацию могут любые повороты и изгибы контура, арматура запорного типа и уменьшение просвета трубы.

Главное! Для независимой системы обогрева подойдут только современные вентили шаровые, полностью открывающие просвет в хорошем состоянии.

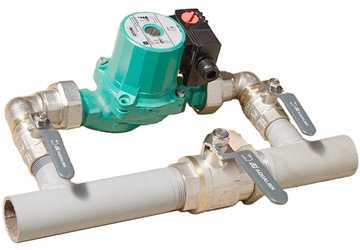

Можно выбрать готовый циркулярный насос в магазине

Циркулярный насос – сгон, установленый между прямой и обратной проводкой – служит как раз для того, чтобы сделать меньше неблагоприятное воздействие насоса циркуляционного на гидравлическое сопротивление. Оборудование врезается по следующей схеме:

• Насос ставится параллельно ключевому контуру, при этом размер трубы циркулярного насоса обязан быть меньше диаметра ключевой трубы.
• Между врезками устанавливают вентиль, который должен закрывать ключевой контур. В другом случае оборудование будет перегонять воду между врезками, не направляя ее в систему.
• По двум сторонам прибора устанавливают защитные вентили. Они разрешают отсечь неработающее устройство и демонтировать его если будет необходимо.
• На байпасе в первую очередь обязан быть поставлен обратный шариковый клапан – при отключении электричества он переведет систему на гравитационную циркуляцию.

Главное! Если конвективная циркуляция не предусматривается, следует установить насос циркуляционный с источником бесперебойного питания. Это могут быть наружные аккумуляторы, запитанные от запасного источника.

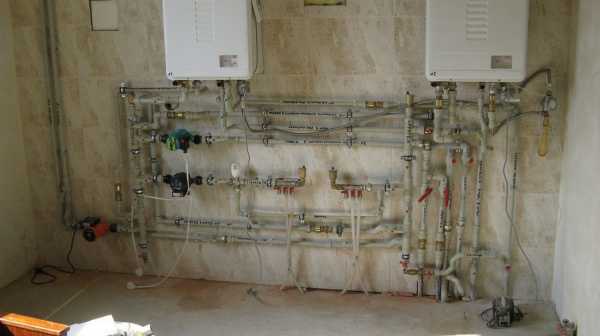

Монтаж насоса в старой отопительной системе

Старая система отопления с конвективной циркуляцией со временем начинает «саботировать» собственные обязанности. В трубах возникает коррозия, накипь и шлам, которые делают меньше их просвет и не дают горячей воде перемещаться по заданному контуру. Перед тем как ставить насос циркуляционный, нужно провести реанимационные мероприятия:

• Поменяйте устаревший расширительный бачок на мембранную модель. Подобным образом вы предотвратите последующую коррозию и сумеете уменьшить потери тепла.
• Закрытый бак расширительный необходимо оснастить клапаном предохранения, который сбросит аварийное давление во время перегрева системы.
• Со всей серьезностью промойте весь трубопровод, подключив его через шланги к проводу воды. Не нужно жалеть сил и времени – необходимо промыть побольше ржавчины и шлама.

Профессиональная промывание системы обогрева

Главное! Если ваша система отопления не прекращает работу на твердотопливном котле, ставить насос циркуляционный лучше на обратку, чтобы он не перегревался от слишком большой температуры.

Чтобы проверить безукоризненность установки оборудования и оценить его трудоспособность, систему наполняют водой. Центральный винт на корпусе аппарата открывают, с целью удаления воздушные пробки. Как только возникнет вода, насос можно запускать.

Провести установочные работы можно и своими силами, если вы обладаете хорошими знаниями и уверенны в том, что сумеете применить правильную схему установки. Если же у вас появились сомнения, сходите к специалистам. Лучше истратить маленькую сумму наличных средств на вызов установщика, чем устранить результаты самодеятельности в сильные морозы.

Естественная циркуляция отопления

offthevylc.ru
