Отопление в доме на два крыла. Какими бывают системы отопления с естественной циркуляцией, как их сделать и что нужно учесть. Схема отопления на два крыла с насосом

В основном для теплообеспечения жилого фонда используется водяное отопление. При его обустройстве монтируют одно – или двухтрубную систему. Во втором случае для функционирования отопления потребуется две трубы. Нагретый теплоноситель по одной из них поступает в радиаторы, а по другой остывшая вода из батареи возвращается в котел.

Плюсы и минусы двухтрубного варианта

С системой отопления в две трубы функционировать могут любые нагревательные котлы на разном виде топлива. При этом циркуляция теплоносителя бывает самотечной или принудительной. Монтируют двухтрубные системы в зданиях разной этажности.

Основной их недостаток связан со способом организации передвижения носителя тепла. По сравнению с однотрубной отопительной конструкцией потребуется большее количество трубной продукции. Расходы на приобретение стройматериалов будут выше, но не намного, поскольку для прокладки двухтрубной системы задействуют трубы и фитинги, имеющие меньший диаметр. А вот времени на выполнение монтажа потребуется действительно больше.

Но вышеописанные отрицательные моменты компенсируются тем, что при прокладке двухтрубной системы отопления на каждый радиатор можно поставить терморегулирующую головку, которая позволяет легко сбалансировать работу конструкции в автоматическом режиме, что недоступно при использовании однотрубного варианта.

На данном устройстве нужно выставить требуемую температуру теплоносителя, и она будет все время поддерживаться с незначительной погрешностью (ее точная величина зависит от модели прибора).

При эксплуатации однотрубной системы имеется возможность регулировать рабочий режим каждого из радиаторов в индивидуальном порядке. Для этого потребуется установить байпас с трехходовым или игольчатым краном, а данное мероприятие усложнит конструкцию и повысит ее стоимость, что сведет на нет экономию как денег на приобретение комплектующих деталей, так и времени на проведение работ.

Еще одним недостатком двухтрубной системы считается невозможность произвести ремонт радиаторов без остановки их функционирования. Чтобы избавиться от этого неудобства, возле каждой батареи на подаче и обратке ставят шаровые краны. Их наличие позволяет перекрыть подачу теплоносителя, снять прибор и отремонтировать его. Все остальные элементы теплоснабжающей конструкции смогут функционировать по-прежнему сколько угодно времени.

У обогрева помещений посредством двухтрубной системы имеется значительное преимущество перед однотрубной: на каждый из радиаторов от котла одновременно поступает горячая вода одинаковой температуры. Несмотря на то, что теплоноситель стремиться двигаться по пути минимального сопротивления и не идти дальше первой батареи, решить проблему может использование термоголовок или кранов, регулирующих интенсивность водяного потока.

Среди других преимуществ следует отметить:

• минимальные потери давления в системе;
• легче организовать самотечное теплоснабжение;
• применение насосных установок меньшей мощности, если используется принудительная циркуляция теплоносителя.

Классификация двухтрубных систем отопления

Отопительные конструкции бывают:

• открытыми;
• закрытыми.

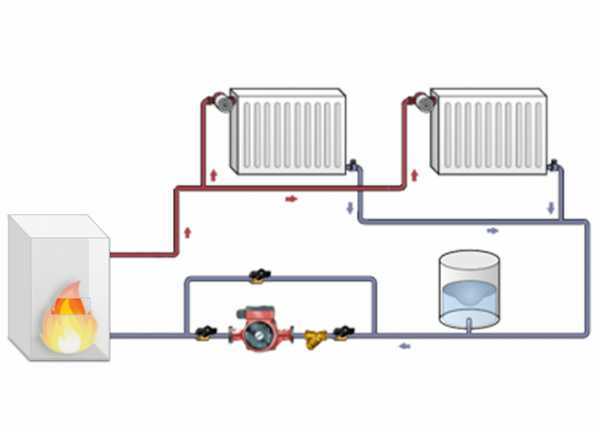

В закрытой системе задействуют расширительный бак мембранного типа, благодаря чему она имеет возможность работать при повышенном давлении. Для ее функционирования можно применять в качестве теплоносителя не только воду, но и жидкости с этиленгликолем, имеющие более низкую температуру замерзания, их называют также антифризами.

Чтобы обеспечить нормальную работу оборудования в отопительных конструкциях, нужно использовать составы, разработанные специально для этой цели, а не общего назначения и тем более нельзя применять автомобильные. Это же требование касается и присадок – они должны быть только специализированными.

Особенно важно соблюдать данное правило при эксплуатации современных нагревательных агрегатов с автоматическим управлением. Дело в том, что ремонт такого дорогостоящего оборудования при появлении неполадок не будет гарантийным даже в случаях, когда поломка с качеством теплоносителя не связана.

В верхней точке открытой системы помещают расширительный бак открытого типа. К нему для удаления из системы воздушных пробок подсоединяют патрубок. Иногда этот бачок используют в качестве источника теплой воды для хознужд, но тогда подпитку системы следует сделать автоматической и не применять присадок и добавок.

Что касается безопасности, то предпочтительнее использование закрытых конструкций и поэтому современные отопительные котлы чаще всего разрабатывают именно под них.

Вертикальные и горизонтальные схемы системы

Двухтрубные теплоснабжающие конструкции бывают двух типов:

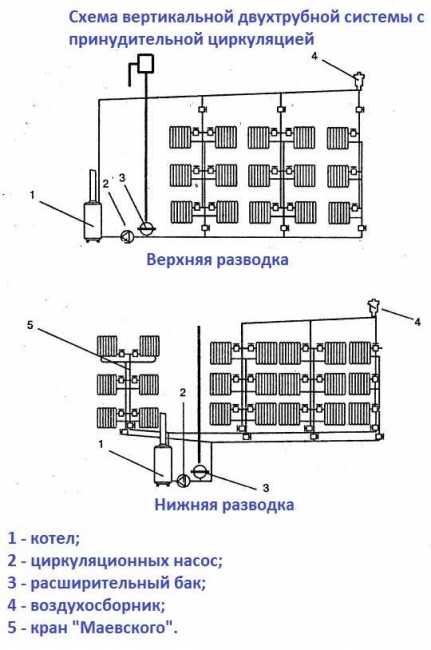

1. Вертикальная . Ее обычно применяют в многоэтажных строениях. Двухтрубная вертикальная система отопления нуждается в использовании большого количества трубной продукции, но зато подключение радиаторов на каждом из этажей можно легко выполнить. Главное ее преимущество заключается в автоматическом удалении воздуха – он устремляется к верху и там посредством спускного вентиля или расширительного бачка выходит наружу.
2. Горизонтальная . Такая система нашла применение в одноэтажных, максимум двухэтажных постройках. Чтобы стравливать из нее воздух, на батареях монтируют так называемые краны Маевского.

Варианты разводки подачи теплоносителя

Системы в зависимости от организации подачи носителей тепла бывают с верхней или нижней разводкой. Когда задействуется схема двухтрубной системы отопления с верхней разводкой, тогда трубопровод прокладывают под потолком, а трубы подачи от него опускают вниз, к радиаторам. Обратку монтируют вдоль напольного покрытия.

Преимущество этого варианта в том, что можно без проблем сделать систему, в которой теплоноситель движется благодаря естественной циркуляции. Дело в том, что за счет перепада высот возникает поток, способный обеспечить требуемую скорость передвижения, для чего нужно обеспечить достаточный угол уклона.

Но схема системы отопления с верхней разводкой стала менее популярной по причине неэстетического вида. Правда, сверху ее можно спрятать под натяжной или подвесной потолок и тогда будут заметны только трубы, идущие к батареям, которые можно убрать в стены.

И нижний, и верхний вариант разводки задействуют в вертикальных двухтрубных конструкциях. В случае нижней разводки подающий трубопровод прокладывают внизу, но выше, чем трубу обратки.

Также можно расположить линию подачи в подвальном или полуподвальном помещении, между чистовым полом и его черновым основанием. При этом обратку прокладывают ниже. Выполняют подводку или отводку теплоносителя к батареям через отверстия, сделанные в полу.

При расположении труб, обустроенных таким образом, подключение получится скрытым и одновременно эстетичным. Но в данном случае следует подбирать месторасположение котла. Если система функционирует с принудительной циркуляцией, расположение нагревательного агрегата относительно радиаторов не имеет значения, поскольку поток продавит насос. Что касается конструкций с естественным передвижением теплоносителя, батареи необходимо располагать выше уровня котла, для чего его нужно заглубить.

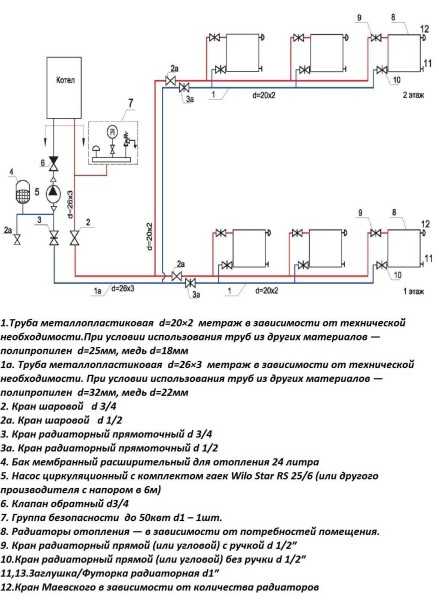

В двухэтажном частном домовладении двухтрубная отопительная система должна иметь нижний тип разводки и два крыла, в каждом из них температура будет регулироваться вентилями. Теплоноситель в ней перемещается при помощи принудительной циркуляции и по этой

optolov.ru

Как грамотно сделать отопление на два крыла. В небольшом доме

Очень весомым плюсом самотечной системы водяного отопления является ее независимость от наличия электроэнергии. Самотечное отопление может быть создано и на удаленной даче на основе энергонезависимого твердотопливного котла. Система бесшумная и надежная, она, несомненно, будет востребована и в будущем.

Наработан большой опыт создания самотечных систем отопления, ведь ранее все водяное отопление создавалось по принципу самотека. Система может быть создано по «типовой народной схеме» и своими руками.

Недостатками являются ограничения по мощности, отапливаемой площади, возможности подключения дополнительных контуров, при повышенной цене на создание.

Самотечное отопление обходится дороже, примерно в 2 раза по сравнению с системами принудительной циркуляции, так как требует большой диаметр труб и особенного размещения котла. Сложность при создании и в том, что трубы большого диаметра должны иметь общий уклон, а значит их положение фиксировано и поэтому они часто не вписываются в дизайн помещения, загромождают интерьер.

Как рассчитывается самотечная система

Можно заказать тепловой и гидравлический расчет у специалистов, в лицензированных организациях, но это обойдется недешево. Можно сделать эти расчеты приблизительно с помощью известных программ или вручную.

Скорость движения жидкости по системе в любом случае не большая. Чем больше внутренние диаметры трубопровода и радиаторов, а также котла, тем большее количество жидкости будет проходить по ним, тем больше энергии сможет переноситься.

Важно ответить на вопрос — достаточно ли будет энергии переносить теплоноситель для отопления конкретного здания? В этом и заключается суть расчетов. Но если расчетов нет, то нужно обратиться к опыту создания подобного отопления и утепления зданий.

Потери энергии и обеспечение движения жидкости

Во первых, нужно определиться со степенью утепления здания, — соответствуют ли она требованиям нормативных документов. Если нет, то может не хватить мощности не только самотечной системы….. Обогреть холодное здание себе дороже, нужно утеплять, а не увеличивать мощность обогрева.

После того, как здание утеплено, можно обратиться к опыту создания подобных систем, откуда известно, что обычная предельная площадь самотечного обогрева составляет 150 м кв. на каждом этаже здания, при этом желательно распределение радиаторов на 2 плеча на каждом этаже, а длина подающего трубопровода каждого плеча не должна превышать 20 метров.

Обязательное условие для создания системы – превышение горячего теплоносителя (обычно принимается средняя линия радиаторов) над холодным (средняя линия теплообменника котла).

При большей длине трубопроводов, желателен бы расчет, или нужно мириться, что возможно, в пики морозов пропускной способности системы (скорости теплоносителя) может и не хватить что бы в здании было жарко.

Рассмотрим, отчего же будет зависеть работоспособность самотечной системы.

Особенности системы обогрева с естественной циркуляцией

Напор в самотечной системе будет напрямую зависеть от высоты водяного столба с разностью плотностей воды (разностью температур) и от самой разности плотностей воды. Формула напора приведена ниже.

Чем больше разность температур подачи и обратки, и чем выше водяной столб с этой разностью, тем быстрее будет циркулировать вода, тем больше тепла будет переноситься, тем надежнее система и большую площадь можно будет отопить.

Дело в том, что вода наиболее значительно остывает в радиаторах, до них она считается горячей. После радиаторов вода холодная движется по обратке к теплообменнику котла, где происходит ее нагрев. Следовательно, чем ниже находится теплообменник относительно радиаторов, тем больше будет напор в системе.

Кроме того, вода остывает и в самой трубе выходящей из котла, а это значит, что чем выше будет поднят горячий трубопровод, и чем он длиннее и больше отдает тепла, тем будет больше напор.

Впрочем, эта теплототдача будет иметь низкую эффективность для обогрева дома, если горячий трубопровод расположен под потолком. Лучше, если он находится вдоль пола отапливаемой массандры и является для нее отопительным прибором.

Не правильно делать просто высокий столб горячей воды, вынося расширительный бак выше крыши. Нужна наибольшая разность высот, на которой бы происходил перепад температур, а этого проще добиться опусканием котла.

Типичная ошибка при создании самотечной системы для 2-х этажей — подключение радиаторов на обоих этажах к одним стоякам. В результате на 1 этаже будет еще холодно, когда на 2 этаже уже очень жарко. Правильно для мансарды предусмотреть отдельное независимое плечо отопления со своим регулировочным вентилем.

Особенность системы:
— жидкость в самотечной системе обычно остывает значительно, вследствие небольшой скорости ее движения. Разница температур подачи и обратки чаще находится в пределах 25 — 30 градусов. Температурный режим, например, — 75град. выход из котла и 45 град. обратка. Поэтому недопустимо создавать схему с одним трубопроводом с последовательным подключением радиаторов. Подходят только попутная и тупиковая двухтрубные схемы разводки.

Как движется теплоноситель (вода)

Из вышесказанного вытекают и конструктивные особенности самотечной системы отопления.

Котел располагается в приямке, в подвале, во всяком случае, желательно, чтобы его теплообменник был ниже средней линии радиаторов.

Все трубопроводы делаются с общим уклоном по ходу движения жидкости:

• вода из котла поднимается по вертикальному стояку в самую верхнюю точку;
• от вертикального горячего стояка всегда должна вниз до входа в котел;
• разница высот между начальной и конечной точкой трубы не менее одного процента, но по длине уклон может меняться как угодно;
• всегда лучше обеспечивать максимальный уклон.

Какие применить трубы

Диаметр труб должен быть для подачи и обратки на одном крыле трубопровода не менее 32 мм, при этом радиаторы могут подключаться и трубами с внутренним диаметром 20 мм. А для стояка и подачи на крыло — не менее 50 мм. Впрочем никто не запрещает увеличить эти диаметры, что только сделает систему мощнее.

До сих пор оптимальным вариатном считаются обычные стальные трубы. При больших диаметрах они становятся конкурентноспособными пластику. К тому же стальная труба большого диаметра является и сама по себе отопительным прибором, ввиду значительной проводимости тепла металлом.

Котел, радиаторы, трубопровод

Применяется специальный котел (и газовый и твердотопливный) с собственным маленьким гидравлическим сопротивлением, предназначенный для самотечной системы.

Применяются радиаторы с низким гидравлическим сопротивлением, с большим диаметром внутренних отверстий — обычно или чугунные или алюминиевые.

В высшей точке трубопровода устанавливается клапан для стравливания воздуха (система под давлением с закрытым расширительным баком (гидроаккумулатором)). В систему встраивается на выходе из котла группа безопасности – манометр и аварийный клапан. Либо в высшей точке располагается расширительный бак открытого типа.

Сливной кран располагается в районе котла в низшей точке трубопровода, делается отвод либо в канализацию, либо на емкость.

Подборка котла по мощности ведется как обычно — в зависимости от теплопотерь здания, а радиаторов — от теплопотерь каждой комнаты где они устанавливаются.

При этом чаще пользуются правилом — радиаторы суммарно чуть мощнее котла (при этом учитывается, то что паспортная температура жидкости обычно больше реальной, т.е. радиторы приобретаются еще мощнее на 20 – 35 %), после чего общая мощность радиаторов распределяется по комнатам.

Схемы самотечного отопления на одно крыло

Типичная схема водяного от

us-okna.ru

Двухтрубная разводка системы отопления: классификация, типы и виды

Двухтрубная разводка системы отопления: классификация, типы и виды

Система водяного отопления может быть однотрубной и двухтрубной. Двухтрубная называется так, потому что для работы необходимо две трубы – по одной от котла подается горячий теплоноситель в радиаторы, по другой от элементов отопления отводится остывший и подается снова в котел. С такой системой могут работать котлы любого типа на любом топливе. Могут быть реализованы как принудительная, так и естественная циркуляция. Устанавливаются двухтрубные системы и в одноэтажных, и в двух- или много этажных зданиях.

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х  трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

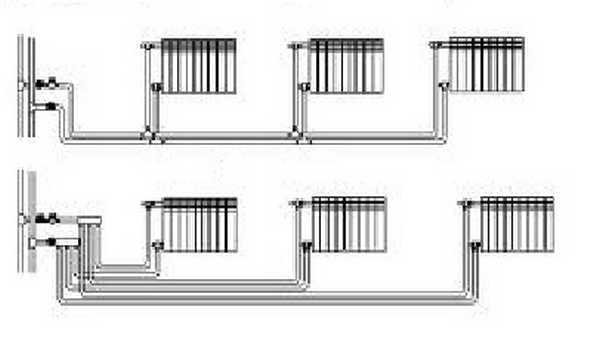

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему.

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Классификация 2 трубных систем

Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40оС) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

Место установки расширительного бака зависит от его типа

В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.

С точки зрения безопасности более перспективны закрытые системы и большая часть современных котлов разрабатывается под них. Подробнее о закрытых системах отопления читайте тут.

Вертикальная и горизонтальная двухтрубная система

Есть два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальная применяется чаще всего в многоэтажных домах. Она требует большего количества труб, зато легко реализуется возможность подключения радиаторов на каждом этаже. Главное достоинство такой системы – автоматический вывод воздуха (он стремится вверх и там выходит или через расширительный бачек или через спускной вентиль).

Двухтрубная вертикальная разводка системы отопления многоэтажного дома

Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах. Для стравливания воздуха из системы на радиаторах устанавливают краны «Маевского».

Двухтрубная горизонтальная схема отопления двухэтажного частного дома (кликните по картинке чтобы увеличить масштаб)

Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д.  Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным. Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

Двухтрубная система разная схема подключения радиаторов

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки.  Система с принудительной циркуляцией, потому котел висит на стене.

Тупиковая и попутная двухтрубные системы

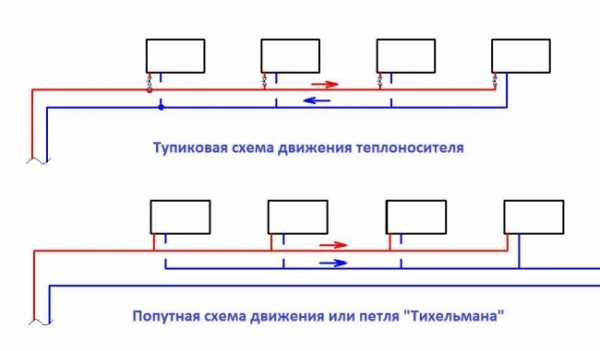

Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.
