Печка на отработке (Схемы + Чертежи). Как можно сделать своими руками | 5energy

Эта статья о том, как можно сделать простую печку на отработке из подручных материалов для отопления небольшого помещения.

Так как подключение газового отопления стоит достаточно много, а отапливать помещения электричеством невозможно (в связи с экономичной нецелесообразностью или невозможностью из-за устарелых линий электроснабжения) автономные котлы до сих пор не теряют своей актуальности. В качестве топлива используют как твердое топливо (дрова, уголь, торфяные брикеты и т.д.) так и жидкое (солярка, бензин, мазут, отработанное масло).

Преимущества жидкого топлива перед твердым

Несмотря на распространенность котлов и печек на твердом топливе, в последнее время котлы на жидком топливе занимают лидирующие позиции. В современном мире время — самый ценный ресурс.

Жидкое топливо позволяет значительно экономить время. В первую очередь, связано это с тем, что жидкое топливо гораздо лучше сгорает. Оно имеет более однородную форму. Намного проще, с помощью электроники настроить автоматическую подачу жидкого топлива.

Твердое топливо также имеет свои преимущества и недостатки. Преимущества: универсальность (можно засыпать все что горит), простота конструкции и эксплуатации.
Недостатки: трудозатратность(требует постоянного участия: вычистка камеры сгорания от остатков угля, постоянное ручное подбрасывания дров/угля и т.д.), дороговизна топлива (цены на дрова, уголь и т.д. достаточно высокие. Если вы не имеете доступ к дешевому твердому топливу, такие печки для вас не выгодны).

Как сделать печку / котел на отработке своими руками?

Мы рассмотрим самый простую печку / котел на отработанном масле из старого газового баллона без электроники. Если вы обладаете навыками работы с металлом, сваркой и в своем арсенале имеете соответствующие инструменты, то сделать это Вам будет под силу.

Нам понадобится:

• Баллон на 50 литров, ресивер от автомобиля или просто труба не менее 220 мм в диаметре. Это будет камера сгорания. Рекомендуемая толщина металла камеры сгорания от 6 мм. Если найдете металл 10мм, то это будет еще лучше.
• Труба для дымохода и горелки в диаметре от 90 мм до 100 мм
• Металл 2-3 мм для дна и крышки.
• Металл для чаши. можно из нержавейки, чугуна или толстый металл.
• Стальные уголки, куски металла, труб и т.д.

Что касается инструментов, нам понадобятся: болгарка, сварочный аппарат, дрель и другие инструменты из стандартного набора, который есть практически у всех.

Это пример того, что можно сделать самостоятельно для гаража или небольшого помещения:

Дымоход должен быть длинным, обеспечивая хорошую тягу. Высота дымохода — от 4,5 м (индивидуально в каждом случае).

Подача воздуха и масла — сверху.

Примерный алгоритм действий:

1) Если используете газовые баллоны: сливаем конденсат, наполняем баллон водой. Срезаем верхнюю часть. Сливаем воду.

2) Привариваем 3 ножки примерно высотой 20-25 см от пола из уголков.

3) С помощью дрели высверливаем отверстия для патрубка дымоотвода в верхней части котла.

4) Далее приваривается специальный вертикальный участок, 3-4 метра, от которого уже идет труба с выходом на улицу.

5) В нижней части необходимо вырезать стенку для дверки (лючка), которая позволит осуществлять чистку. Или же это можно делать через верх, снимая крышку.

6) После этого, необходимо чашу для испарения отработанного масла. Обычно ее делают из трубы, размещают на дне баллона, высота 70-90 мм (диаметр 140 мм).

7) Вырезаем из метала крышку, в нем делаем два отверстия, одно в центре 100 х 100 мм. Другое немного сбоку крышки, диаметр 60 мм примерно.

8) К крышке привариваем трубу, в ней высверливаем много небольших отверстий для подачи воздуха, вокруг этой трубы и будет происходить образование паров отработанного масла. Такая печь может работать как на естественной тяге, так  и на принудительной, адаптировав вентилятор наддува в камеру сгорания. При принудительном наддуве, топливо будет сгорать лучше, оставляя серый пескообразный шлак.

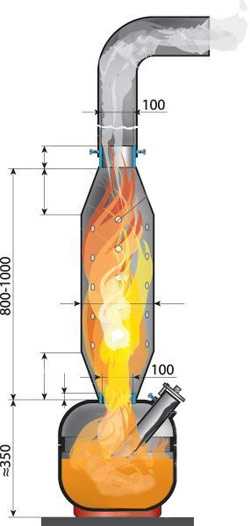

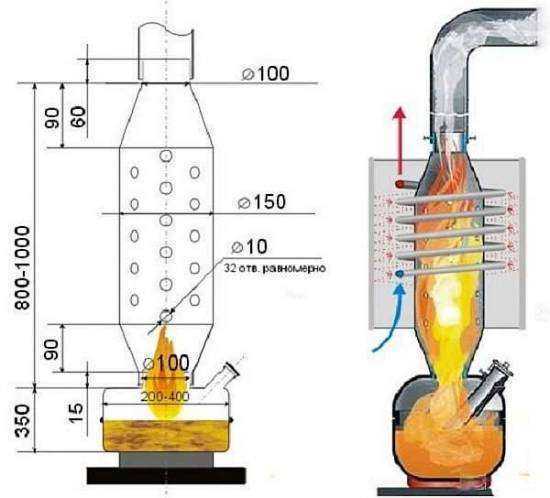

Вот еще одна схема печи на отработке, кардинально отличающаяся от предыдущей.

9) В нижний резервуар для топлива заливаем отработку. Проводим небольшие испытания на улице. Если все нормально работает, ничего не сочится и т.д., печь можно устанавливать на свое место с подключением дымохода. О том, какой дымоход выбрать, как установить и т.д. читайте в нашем блоге.

К сожалению, без электроники невозможно сделать полноценную печь на отработке, которая сможет работать автономно без вмешательства. Заказать котел с автоматической подачей топлива можете у нас, в разделе «Котлы на отработке».

Бесплатная консультация!



Если появились у вас вопросы — задавайте их здесь в комментариях — будем отвечать.



5energy.ru

Схема печи на отработке — Всё об отоплении

Как сделать печь на отработке своими руками

Печь, работающая на отработанном масле или мазуте – идеальный вариант для отопления гаражей, теплиц или помещений для содержания животных. Ее конструкция несложна, и сделать ее можно буквально за несколько часов. Для того чтобы сделать печь на отработке своими руками, можно использовать не только металлические листы, но и старые трубы подходящего диаметра, бочки или использованные газовые баллоны.

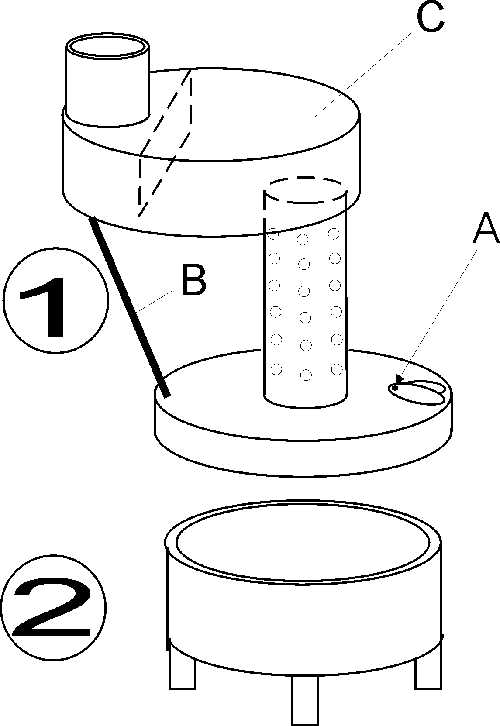

Схема печи, работающей на отработке

Топливом в такой печи являются пары, выделяемые при кипении отработанного масла. Состоит она из двух камер. В первую (нижнюю) емкость через специальное отверстие заливается масло. При розжиге (в это же отверстие проталкивается подожженная бумага или ветошь, смоченная в бензине) нагретые пары поднимаются по перфорированной трубе во вторую (верхнюю) камеру, где сгорают окончательно.

Печь на отработке состоит из двух камер, соединенных перфорированной трубой

Для того, чтобы нагретый воздух не уходил слишком быстро в трубу, в верхней камере предусматривается перегородка .

В верхней камере дожига делается перегородка для задержки газов

Важно! Для выхода канцерогенных продуктов, выделяемых при сгорании отработки, помещение, в котором устанавливается такая буржуйка, должно быть оснащено надежной вентиляционной системой.

Сборка печи

1. Размеры печи могут быть произвольными. Однако ее мощность напрямую зависит от объема камеры для масла (он может составлять от 10 до 30 л). С помощью стандартной буржуйки на отработке размером 750×350×500 мм вполне можно протопить помещение размером 120 куб. м.

2. Для изготовления нижней камеры можно взять металл 4 мм. Толщина металла для верхней камеры, нагревающейся сильней, 6 мм .

3. Верхняя вторая камера обычно по размеру совпадает с нижней или может быть чуть больше. Не следует делать ее слишком объемной – в просторной камере нагретый газ будет слишком быстро остывать.

Совет. Для упрощения чистки емкости для масла первую камеру можно сделать выдвижной .

4. Для нормального функционирования устройства требуется подача воздуха в обе камеры. Для этой цели в первой из них предусматривается регулирующая заслонка. которая остается открытой при розжиге и перекрывается сразу же после закипания отработки.

5. В качестве регулятора воздуха можно использовать и отверстие для заливки масла. В таком случае на нем предусматривается задвижка.

Отверстие для заливки масла может служит и регулятором подачи воздуха

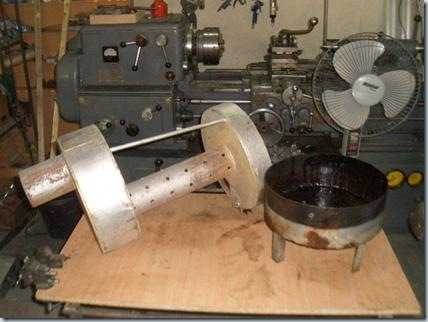

Важно! Так как камера для масла требует регулярной очистки, ее делают разборной.

Нижняя камера должна быть разборной

6. Подача воздуха во вторую камеру осуществляется через перфорацию в трубе. Стандартная длина такой трубы 35-65 см, диаметр от 100 мм. Отверстия размером 12-16 мм в ней располагаются через каждые 7-10 см. Вместо трубы можно использовать и небольшой газовый баллон.

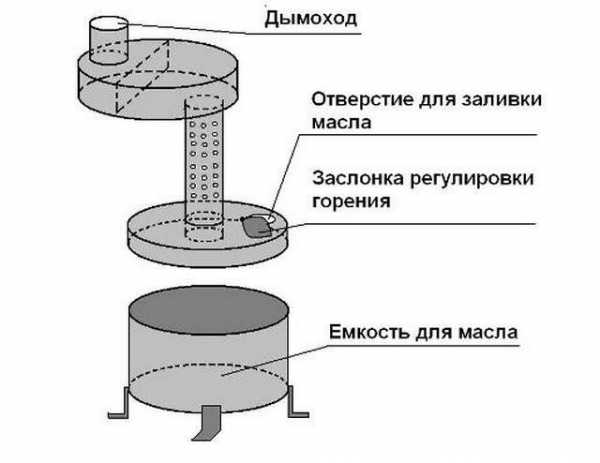

Схема печи на отработке

7. Для обеспечения достаточной циркуляции нагретого воздуха буржуйка устанавливается на ножках. Так как полы в подсобных помещениях чаще всего неровные, лучше предусмотреть регулировку длины каждой ножки. Для этого они прикручиваются на болты к нижней камере.

8. Вес этой печи небольшой (от 30 кг), поэтому во избежание ее опрокидывания в нижней части подставки лучше сделать отверстия для прикручивания их к полу.

9. В качестве подставки вместо ножек можно использовать и кирпичи. Но, так как такая буржуйка является пожароопасным устройством, следует предусмотреть ее надежное крепление.

Вариации печей на отработке

1. Вариантов исполнения таких буржуек множество. Меняться может как их форма (она может быть любой), так и расположение отдельных ее частей.

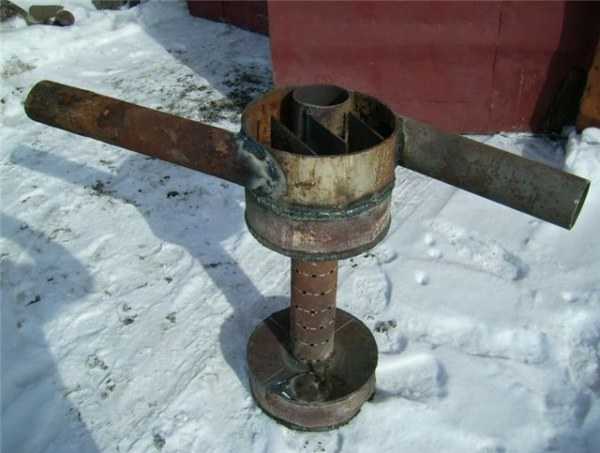

Конструкция печи может быть любой

2. Более усовершенствованной моделью является печь с расширительным бачком для отработанного масла. Регулировка подачи топлива в ней осуществляется с помощью крана. При таком варианте объем камеры для масла может быть меньшим.

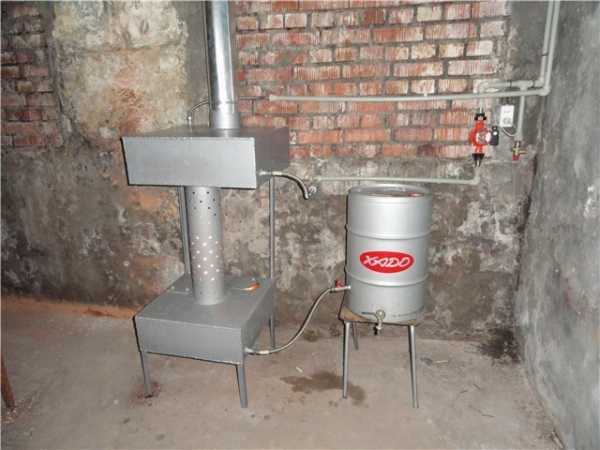

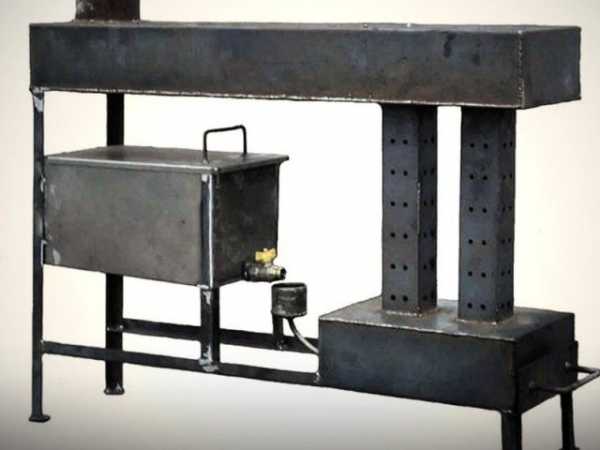

Печь с дополнительным баком для подачи отработки

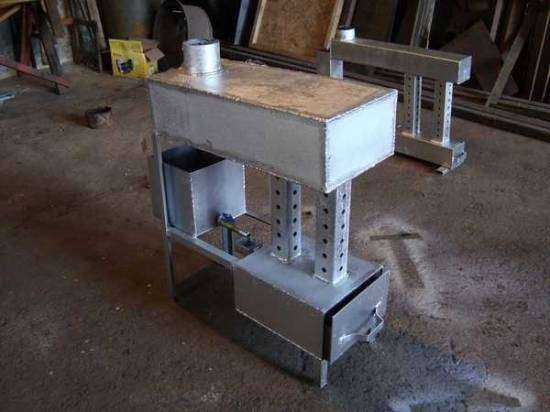

Еще один вариант буржуйки с баком для доливки масла

3. Для отопления больших помещений можно использовать принудительный поддув с помощью вентилятора. Подобное усовершенствование не только ускорит подачу тепла в помещение, но и предохранит металл от излишнего перегрева и выгорания.

4. С помощью внутреннего обдува верхней камеры возможно повысить КПД печи за счет увеличения скорости и объема сгорания газа. Причем дымить такая конструкция будет гораздо меньше. Для увеличения нагнетания воздуха используют канальный вентилятор. который крепится рядом с печью и подключается к ней с помощью 100-миллиметрового воздуховода с заслонкой для регулировки поступления воздуха. Во избежание обратной тяги после вентилятора монтируется обратный клапан .

5. Для того, чтобы печь работала в автоматическом режиме, в ней можно предусмотреть капельную подачу масла .

Печь с капельной подачей масла

6. Так как подобная конструкция весьма экономична, а ее КПД достаточно высок (до 75%), печь на отработке вполне можно использовать для отопления теплиц или помещений для содержания животных. Для равномерного обогрева помещений можно предусмотреть в ней водяную «рубашку» объемом 100-120 л. Для этого печь или дымовая труба окружается второй стенкой, заполненной водой. При этом в «рубашке» делается два сгона: один сообщается с водопроводом, а второй – с батареями отопления.

Печь с водяной «рубашкой» на дымоходе

Водяной «рубашкой» в такой буржуйке является труба, огибающая печь

Устройство дымохода

Так как для подобной печи важно наличие мощной и стабильной тяги, дымоход должен иметь достаточную высоту – от 4 м (расстояние от поверхности печи). При хорошей тяге снижается и вероятность отравления канцерогенными продуктами сгорания топлива, что также немаловажно.

Для устройства дымоотвода используют трубу 100 мм диаметром. Так как дымоход в таких устройствах забивается сажей очень быстро, изгибы и наклоны в нем не допускаются – труба должна располагаться строго вертикально.

Эксплуатация печи на отработке

Правильно собранная печь не должна коптить и дымить. Если это происходит, значит, в ее конструкции есть серьезный изъян. Начать дымить она может и при забитом дымоходе: прочищать его придется намного чаще, чем дымоотводы обычных печей.

Чтобы удалить прилипший нагар, трубу лучше вначале простучать, а лишь затем очистить ее от остатков сажи. В регулярной промывке (в идеале раз в неделю) нуждается и емкость для масла.

Совет. Упростить чистку дымохода можно, если сделать его сборно-разборным.

Очистка нижней камеры

Еще одним недостатком такой печи является ее повышенная пожароопасность. В случае выплеска горячего масла (а это легко может произойти при сильном забивании трубы сажей или попадании в емкость для масла воды) окружающие предметы могут легко воспламениться. Поэтому при эксплуатации печи следует соблюдать следующие правила:

• допустимое расстояние между стеной и печью – 0,5 м;

• такая буржуйка устанавливается только на бетонное основание или металлический лист подходящего размера;

• деревянные стены и стены, обшитые любым горючим материалом, также обшиваются металлом; такие металлические листы не только смогут защитить обшивку стен от возгорания, но и будут служить отражателями тепла;

• чтобы масло при нагревании не выплескивалось, заполнять им камеру следует только на две третьи;

• доливать топливо при интенсивном горении печи запрещается;

• не следует хранить в кочегарке легкогорючие вещества или предметы.

Важно! Запрещено топить подобную печь бензином, дизельным топливом или любым другим легковоспламеняющимся веществом. Не следует использовать и масла, содержащие примеси таких веществ.

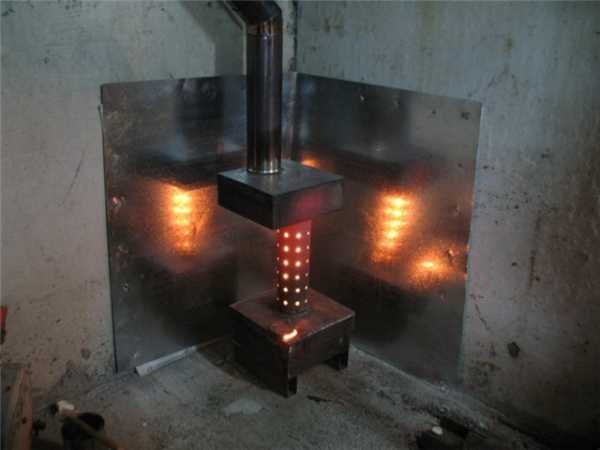

Обшивка стен металлом существенно увеличивает КПД печи

Видео: печь на отработке своими руками

Схема печки на отработанном масле: достоинства и недостатки

• Рекомендации по установке и эксплуатации печи на отработке
• Дополнение к печи на обработке
• Розжиг печки на отработанном масле
• Преимущества и недостатки устройства

Многие наши соотечественники сталкиваются с проблемой обогрева гаража, мастерской, цеха, теплицы или иного технического помещения. Отказавшись от централизованного отопления из-за больших расценок на «тепло», некоторые отдают предпочтение печке, которая работает на отработанном масле.

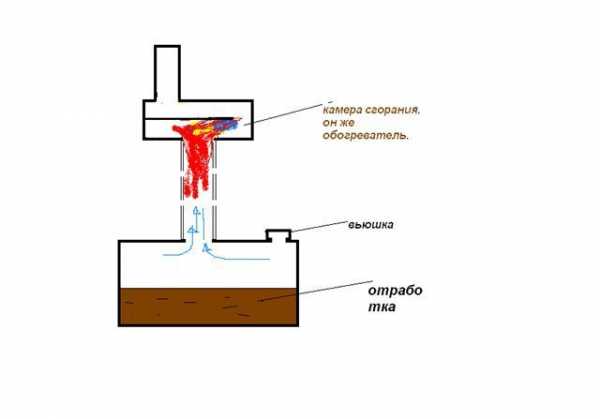

Схема работы печи на отработанном масле.

Схема (рис. 1) изображает простую конструкцию, которая по теплоотдаче приравнена к электронагревателям с мощностью в 15 кВт/час. Отопить ей по силам комнату с площадью до 50 квадратных метров. Топка на отработанном масле позволит снизить стоимость отопления и одновременно уменьшить загрязнение окружающей среды.

Конструкция печи делается из листовой стали, система имеет три части:

1. Нижняя представляет собой резервуар для масла.
2. Средняя – это горелка, обогащающая горячие пары воздухом.
3. Верхняя – это нагреваемый модуль.

Схема имеет изображения всех деталей и их размеров. Соединение элементов производится с помощью сварки. Верхний бак обязательно делайте из толстого металла (размер – от 6 мм), ведь это самое горячее место в печке, материал в этом месте разгорается докрасна. После сварочных работ проверьте на течь заливную емкость, это позволит избежать протечек масла при эксплуатации.

Если вы решили делать агрегат с дополнительной ванночкой, то соединяйте ее с основным баком металлической трубой, если же без, то заправку производите через крышку-заслонку, служащую для регулировки подачи воздуха, мощности горения, а также расхода топлива. Такая крышка должна с легкостью открываться и закрываться. Дымоход присоединяйте к выхлопу без зазора.

Конструкция печи не должна меняться, это для вашей же безопасности, а вот с габаритами агрегата поэкспериментировать можно. Главное здесь – придерживаться принципа: догорание паров масла должно происходить в трубке с отверстиями, которые примерно составляют 10% от диаметра самой трубы. Высота трубы в четыре раза больше диаметра трубы. Еще одна константа – прямоугольная емкость.

Рекомендации по установке и эксплуатации печи на отработке

Рисунок 1. Схема сборки печи на отработанном масле.

1. Нельзя устанавливать печь на отработанном масле в месте сквозняка.
2. Промежуток между печью и стенами – полметра и более.
3. Не монтируйте агрегат в местах, где на него возможно падение предметов, например под полками.
4. В комнате с работающей системой не проводите работы с легковоспламеняемыми продуктами.
5. Печь, работающая на отработанном масле, устанавливается исключительно на плоскую поверхность.
6. При установке отверстие для заливки масла должно находиться с лицевой стороны.
7. Дымоход не должен стоять горизонтально, но зато его можно сделать под углом.

Печь на отработке может быть покрашена, для этого вам понадобится:

1. Жидкое стекло – 400 г.
2. Алюминиевая пудра – 150 г.
3. Мел – 15 г.

Печи на отработанном масле, конструкция которых представлена на схеме, удобны при чистке: снимите верхнюю часть с высокотемпературной камеры и дымоход с трубы, удалите нагар.

Система работает на любом отработанном масле, а также на минеральном и синтетическом.

Заливка топлива должна быть не больше чем на полбака, ведь куда-то должен уходить пар от топлива. Розжиг осуществляйте с помощью лучины.

Вернуться к оглавлению

Дополнение к печи на обработке

Изготовление печи на отработке можно облегчить, использовав углеродный, газовый или кислородный баллоны, долговечность устройства при этом останется на высоком уровне, пожарная безопасность также будет в норме. Схема такого устройства представлена на рис. 2.

Особенности работы системы:

1. Площадь отопления – 90 квадратных метров.
2. Водный контур для съема тепловой энергии делается из нижней части газового баллона (объем – 100 литров).
3. Масло в системе подается самотеком.
4. Принудительная подача воздуха не нужна.
5. Дымоход можно сделать из труб (железо толщиной 2 мм, сечение 11 см).

Вернуться к оглавлению

Розжиг печки на отработанном масле

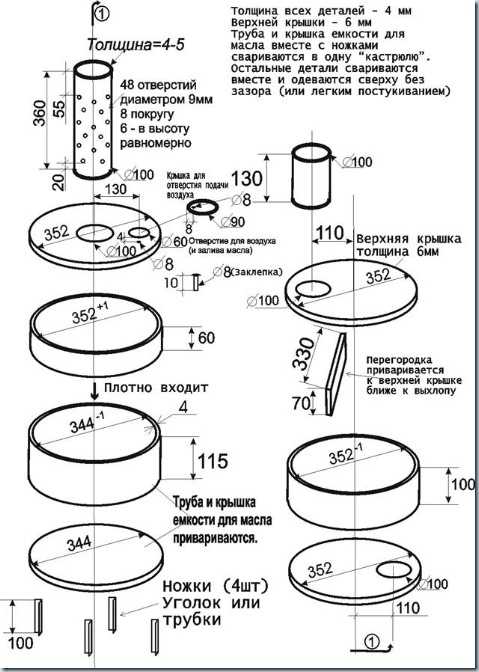

Рисунок 2. Чертеж печи на отработанном масле из баллона.

Откройте кран для подачи масла, убедитесь, чтобы в камере сгорания было хотя бы 10 мм топлива, долейте 50 г жидкости для розжига (это может быть керосин, дизтопливо), подожгите фитиль каминной спички, опустите ее через зольник или верхнюю крышку в камеру сгорания – жидкость загорится; включите вентилятор наддува. Чтобы не образовалась сажа, следите, чтобы масло не горело без наддува. Закройте крышку зольника. Через пять минут топливо вскипит и машина будет работать в обычном режиме.

Отработанное масло рекомендуется перед заливкой отстаивать: так вы избавитесь от воды, тосола и иных примесей, которые могут вызвать нестабильное горение котла. Вентилятор наддува выключайте не ранее чем через пять минут после выгорания топлива. Тушение печи на отработанном масле производится так:

1. Проследите за временем расхода масла, на основе этого анализа прекратите подачу топлива.
2. Воспользуйтесь экстренным методом, для этого вам понадобится углекислотный огнетушитель. Вода для тушения топлива печи на отработке не используется.

Вернуться к оглавлению

Преимущества и недостатки устройства

Средние показатели при заливке отработанного масла МГ-10 в печь весом 28 кг и габаритами 70х30х50 см таковы:

1. Дымоход должен быть не меньше четырех метров.
2. В дымоходе не должно быть горизонтальных поверхностей, это не так просто сделать.
3. Чистить устройство при активном использовании придется раз в неделю.

Первый плюс – ее легко смастерить даже своими руками, для этого понадобится схема, представленная выше. Такая чудо печь довольно-таки экономична и экологична (ведь нет ни выбросов дыма, ни копоти). Главное преимущество в том, что она использует для своей работы отходы, отработанное масло, которое по идее должно утилизироваться.

Поломка устройства практически невозможна, ведь его части соединены сваркой, в системе нет сложных элементов, например форсунки, капельницы. В отличие от других некоторых отопителей, работает оно при любой температуре. Еще один момент: конструкция печи позволяет подключить к ней отопительную систему.

Температура в печке может регулироваться, на такой системе можно готовить пищу (просто поставьте посуду на верхнюю часть конструкции). Мобильность – еще одно достоинство, агрегат быстро разбирается, его перевозка не доставляет проблем. Пожаробезопасность – еще один плюс: так как печь сжигает только пары топлива, огонь не перерастет в пламя.

Арсений Петрович Дмитриенко

Чертеж печки на отработанном масле

Печка, работающая на отработанном масле, чертежи, схемы, фото, видео работы печки на отработке. Печь на масле своими руками. Как дешево отопить гараж, бокс, рабочее помещение, дачу или теплицу? С помощью самодельной печки работающей на отработанном масле.

Отработанное моторное масло можно сказать практически бесплатное топливо, оно есть у каждого автолюбителя, а для работников автостанций и автотранспортных предприятий достать отработку не составит труда. Отапливать помещение можно практически за копейки, если есть возможность доставать отработанное масло, расход масла 1 литр на час работы печи.

Как сделать печку работающую на отработанном масле?

Рассмотрим самую простую и проверенную временем конструкцию печки на отработанном масле. На рисунке предоставлена схема печи на отработке.

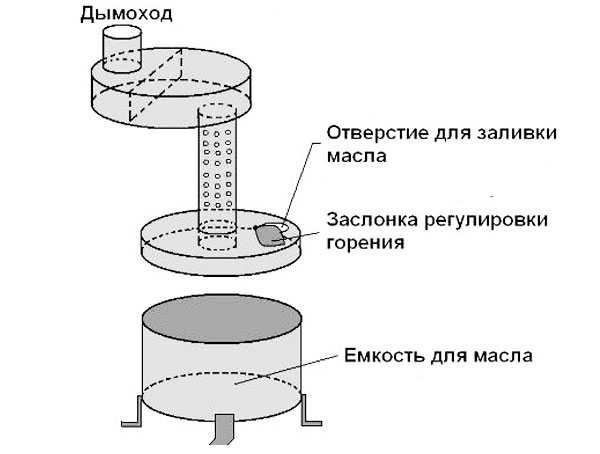

Устройство печи предельно простое. Печь состоит из двух камер, которые соединены отрезком трубы с вентиляционными отверстиями. Нижняя камера это емкость для топлива, также она выполняет функции испарителя.

В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки подачи воздуха в камеру.

К нижней камере приварена вертикально труба с отверстиями, по сути это дожигающая камера для сгорания паров кипящего масла. Через отверстия поступает воздух для поддержания горения пламени.

К трубе сверху приварена камера воздухообменник с внутренней перегородкой, которая задерживает тепло, тем самым позволяет полностью сгореть парам масла, и повышает теплоотдачу печки.

Верхняя камера соединяется с дымоходом. Как правильно сделать дымоход для печи буржуйки, чтобы печь не дымила можно узнать из этой статьи.

Как работает печка на отработке?

Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться нужно, провести следующие действия:

В нижний бак печки наливается масло отработка и немного бензина (50 грамм). С помощью фитиля на палке через отверстие поджигается бензин в камере.

При горении бензина в камере выделяется большое количество тепла, в результате масло закипает и образует пары, которые воспламеняются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.

Посмотреть печку на отработке в работе можно на этом видео.

Чертежи печки на отработанном масле.

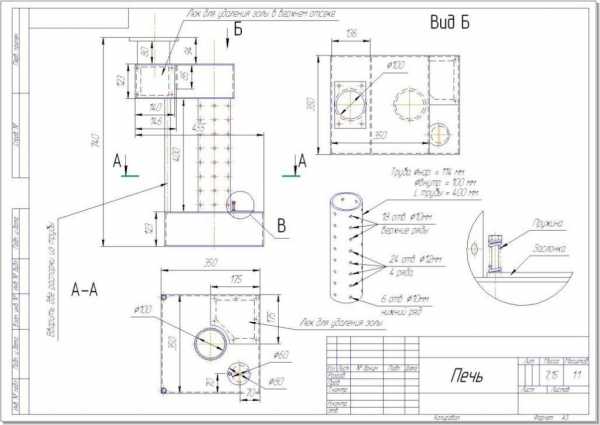

На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.

Печь можно усовершенствовать, чтобы часто не заправлять печку, этот процесс можно немного автоматизировать. К нижней емкости нужно на одном уровне приварить дополнительный бак большей ёмкости, по мере сгорания масла в камере, масло из бака будет поступать по трубе в камеру.

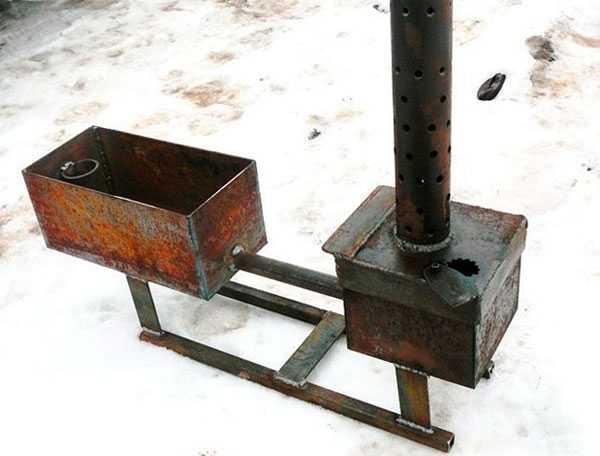

Печка с дополнительной емкостью для масла.

При использовании печи на отработанном масле нужно соблюдать меры безопасности.

Сама по себе печь пожаробезопасна если соблюдать простые правила:

Печь нельзя оставлять без присмотра на продолжительное время.

Соединения на дымоходе должны быть герметичны.

Сильный сквозняк может спровоцировать сильное пламя.

Избегайте попадания воды в масло, это может спровоцировать выплёскивание горячего масла из бачка.

В помещении, где работает печка, обязательно должна быть вентиляция, или открытая форточка, при горении паров масла, выделятся вредные вещества, они выходит в дымоход, при нарушении конструкции вредные вещества могут попадать в помещение.

Источники: http://svoimi-rukamy.net/111-pech-na-otrabotke-svoimi-rukami.html, http://1popechi.ru/otrabotka/na-otrabotannom-masle-sxema.html, http://sam-stroitel.com/chertezh-pechki-na-otrabotannom-masle.html

teplosten24.ru

Схема печи на отработке — Всё об отоплении и кондиционировании

Как сделать печь на отработке своими руками

Печь, работающая на отработанном масле или мазуте – идеальный вариант для отопления гаражей, теплиц или помещений для содержания животных. Ее конструкция несложна, и сделать ее можно буквально за несколько часов. Для того чтобы сделать печь на отработке своими руками, можно использовать не только металлические листы, но и старые трубы подходящего диаметра, бочки или использованные газовые баллоны.

Схема печи, работающей на отработке

Топливом в такой печи являются пары, выделяемые при кипении отработанного масла. Состоит она из двух камер. В первую (нижнюю) емкость через специальное отверстие заливается масло. При розжиге (в это же отверстие проталкивается подожженная бумага или ветошь, смоченная в бензине) нагретые пары поднимаются по

перфорированной трубе во вторую (верхнюю) камеру, где сгорают окончательно.

Печь на отработке состоит из двух камер, соединенных перфорированной трубой

Для того, чтобы нагретый воздух не уходил слишком быстро в трубу, в верхней камере предусматривается перегородка .

В верхней камере дожига делается перегородка для задержки газов

Важно! Для выхода канцерогенных продуктов, выделяемых при сгорании отработки, помещение, в котором устанавливается такая буржуйка, должно быть оснащено надежной вентиляционной системой.

Сборка печи

1. Размеры печи могут быть произвольными. Однако ее мощность напрямую зависит от объема камеры для масла (он может составлять от 10 до 30 л). С помощью стандартной буржуйки на отработке размером 750×350×500 мм вполне можно протопить помещение размером 120 куб. м.

2. Для изготовления нижней камеры можно взять металл 4 мм. Толщина металла для верхней камеры, нагревающейся сильней, 6 мм .

3. Верхняя вторая камера обычно по размеру совпадает с нижней или может быть чуть больше. Не следует делать ее слишком объемной – в просторной камере нагретый газ будет слишком быстро остывать.

Совет. Для упрощения чистки емкости для масла первую камеру можно сделать выдвижной .

4. Для нормального функционирования устройства требуется подача воздуха в обе камеры. Для этой цели в первой из них предусматривается регулирующая заслонка. которая остается открытой при розжиге и перекрывается сразу же после закипания отработки.

5. В качестве регулятора воздуха можно использовать и отверстие для заливки масла. В таком случае на нем предусматривается задвижка.

Отверстие для заливки масла может служит и регулятором подачи воздуха

Важно! Так как камера для масла требует регулярной очистки, ее делают разборной.

Нижняя камера должна быть разборной

6. Подача воздуха во вторую камеру осуществляется через перфорацию в трубе. Стандартная длина такой трубы 35-65 см, диаметр от 100 мм. Отверстия размером 12-16 мм в ней располагаются через каждые 7-10 см. Вместо трубы можно использовать и небольшой газовый баллон.

Схема печи на отработке

7. Для обеспечения достаточной циркуляции нагретого воздуха буржуйка устанавливается на ножках. Так как полы в подсобных помещениях чаще всего неровные, лучше предусмотреть регулировку длины каждой ножки. Для этого они прикручиваются на болты к нижней камере.

8. Вес этой печи небольшой (от 30 кг), поэтому во избежание ее опрокидывания в нижней части подставки лучше сделать отверстия для прикручивания их к полу.

9. В качестве подставки вместо ножек можно использовать и кирпичи. Но, так как такая буржуйка является пожароопасным устройством, следует предусмотреть ее надежное крепление.

Вариации печей на отработке

1. Вариантов исполнения таких буржуек множество. Меняться может как их форма (она может быть любой), так и расположение отдельных ее частей.

Конструкция печи может быть любой

2. Более усовершенствованной моделью является печь с расширительным бачком для отработанного масла. Регулировка подачи топлива в ней осуществляется с помощью крана. При таком варианте объем камеры для масла может быть меньшим.

Печь с дополнительным баком для подачи отработки

Еще один вариант буржуйки с баком для доливки масла

3. Для отопления больших помещений можно использовать принудительный поддув с помощью вентилятора. Подобное усовершенствование не только ускорит подачу тепла в помещение, но и предохранит металл от излишнего перегрева и выгорания.

4. С помощью внутреннего обдува верхней камеры возможно повысить КПД печи за счет увеличения скорости и объема сгорания газа. Причем дымить такая конструкция будет гораздо меньше. Для увеличения нагнетания воздуха используют канальный вентилятор. который крепится рядом с печью и подключается к ней с помощью 100-миллиметрового воздуховода с заслонкой для регулировки поступления воздуха. Во избежание обратной тяги после вентилятора монтируется обратный клапан .

5. Для того, чтобы печь работала в автоматическом режиме, в ней можно предусмотреть капельную подачу масла .

Печь с капельной подачей масла

6. Так как подобная конструкция весьма экономична, а ее КПД достаточно высок (до 75%), печь на отработке вполне можно использовать для отопления теплиц или помещений для содержания животных. Для равномерного обогрева помещений можно предусмотреть в ней

водяную «рубашку» объемом 100-120 л. Для этого печь или дымовая труба окружается второй стенкой, заполненной водой. При этом в «рубашке» делается два сгона: один сообщается с водопроводом, а второй – с батареями отопления.

Печь с водяной «рубашкой» на дымоходе

Водяной «рубашкой» в такой буржуйке является труба, огибающая печь

Устройство дымохода

Так как для подобной печи важно наличие мощной и стабильной тяги, дымоход должен иметь достаточную высоту – от 4 м (расстояние от поверхности печи). При хорошей тяге снижается и вероятность отравления канцерогенными продуктами сгорания топлива, что также немаловажно.

Для устройства дымоотвода используют трубу 100 мм диаметром. Так как дымоход в таких устройствах забивается сажей очень быстро, изгибы и наклоны в нем не допускаются – труба должна располагаться строго вертикально.

Эксплуатация печи на отработке

Правильно собранная печь не должна коптить и дымить. Если это происходит, значит, в ее конструкции есть серьезный изъян. Начать дымить она может и при забитом дымоходе: прочищать его придется намного чаще, чем дымоотводы обычных печей.

Чтобы удалить прилипший нагар, трубу лучше вначале простучать, а лишь затем очистить ее от остатков сажи. В регулярной промывке (в идеале раз в неделю) нуждается и емкость для масла.

Совет. Упростить чистку дымохода можно, если сделать его сборно-разборным.

Очистка нижней камеры

Еще одним недостатком такой печи является ее повышенная пожароопасность. В случае выплеска горячего масла (а это легко может произойти при сильном забивании трубы сажей или попадании в емкость для масла воды) окружающие предметы могут легко воспламениться. Поэтому при эксплуатации печи следует соблюдать следующие правила:

• допустимое расстояние между стеной и печью – 0,5 м;

• такая буржуйка устанавливается только на бетонное основание или металлический лист подходящего размера;

• деревянные стены и стены, обшитые любым горючим материалом, также обшиваются металлом; такие металлические листы не только смогут защитить обшивку стен от возгорания, но и будут служить отражателями тепла;

• чтобы масло при нагревании не выплескивалось, заполнять им камеру следует только на две третьи;

• доливать топливо при интенсивном горении печи запрещается;

• не следует хранить в кочегарке легкогорючие вещества или предметы.

Важно! Запрещено топить подобную печь бензином, дизельным топливом или любым другим легковоспламеняющимся веществом. Не следует использовать и масла, содержащие примеси таких веществ.

Обшивка стен металлом существенно увеличивает КПД печи

Видео: печь на отработке своими руками

Схема печки на отработанном масле: достоинства и недостатки

• Рекомендации по установке и эксплуатации печи на отработке
• Дополнение к печи на обработке
• Розжиг печки на отработанном масле
• Преимущества и недостатки устройства

Многие наши соотечественники сталкиваются с проблемой обогрева гаража, мастерской, цеха, теплицы или иного технического помещения. Отказавшись от централизованного отопления из-за больших расценок на «тепло», некоторые отдают предпочтение печке, которая работает на отработанном масле.

Схема работы печи на отработанном масле.

Схема (рис. 1) изображает простую конструкцию, которая по теплоотдаче приравнена к электронагревателям с мощностью в 15 кВт/час. Отопить ей по силам комнату с площадью до 50 квадратных метров. Топка на отработанном масле позволит снизить стоимость отопления и одновременно уменьшить загрязнение окружающей среды.

Конструкция печи делается из листовой стали, система имеет три части:

1. Нижняя представляет собой резервуар для масла.
2. Средняя – это горелка, обогащающая горячие пары воздухом.
3. Верхняя – это нагреваемый модуль.

Схема имеет изображения всех деталей и их размеров. Соединение элементов производится с помощью сварки. Верхний бак обязательно делайте из толстого металла (размер – от 6 мм), ведь это самое горячее место в печке, материал в этом месте разгорается докрасна. После сварочных работ проверьте на течь заливную емкость, это позволит избежать протечек масла при эксплуатации.

Если вы решили делать агрегат с дополнительной ванночкой, то соединяйте ее с основным баком металлической трубой, если же без, то заправку производите через крышку-заслонку, служащую для регулировки подачи воздуха, мощности горения, а также расхода топлива. Такая крышка должна с легкостью открываться и закрываться. Дымоход присоединяйте к выхлопу без зазора.

Конструкция печи не должна меняться, это для вашей же безопасности, а вот с габаритами агрегата поэкспериментировать можно. Главное здесь – придерживаться принципа: догорание паров масла должно происходить в трубке с отверстиями, которые примерно составляют 10% от диаметра самой трубы. Высота трубы в четыре раза больше диаметра трубы. Еще одна константа – прямоугольная емкость.

Рекомендации по установке и эксплуатации печи на отработке

Рисунок 1. Схема сборки печи на отработанном масле.

1. Нельзя устанавливать печь на отработанном масле в месте сквозняка.
2. Промежуток между печью и стенами – полметра и более.
3. Не монтируйте агрегат в местах, где на него возможно падение предметов, например под полками.
4. В комнате с работающей системой не проводите работы с легковоспламеняемыми продуктами.
5. Печь, работающая на отработанном масле, устанавливается исключительно на плоскую поверхность.
6. При установке отверстие для заливки масла должно находиться с лицевой стороны.
7. Дымоход не должен стоять горизонтально, но зато его можно сделать под углом.

Печь на отработке может быть покрашена, для этого вам понадобится:

1. Жидкое стекло – 400 г.
2. Алюминиевая пудра – 150 г.
3. Мел – 15 г.

Печи на отработанном масле, конструкция которых представлена на схеме, удобны при чистке: снимите верхнюю часть с высокотемпературной камеры и дымоход с трубы, удалите нагар.

Система работает на любом отработанном масле, а также на минеральном и синтетическом.

Заливка топлива должна быть не больше чем на полбака, ведь куда-то должен уходить пар от топлива. Розжиг осуществляйте с помощью лучины.

Вернуться к оглавлению

Дополнение к печи на обработке

Изготовление печи на отработке можно облегчить, использовав углеродный, газовый или кислородный баллоны, долговечность устройства при этом останется на высоком уровне, пожарная безопасность также будет в норме. Схема такого устройства представлена на рис. 2.

Особенности работы системы:

1. Площадь отопления – 90 квадратных метров.
2. Водный контур для съема тепловой энергии делается из нижней части газового баллона (объем – 100 литров).
3. Масло в системе подается самотеком.
4. Принудительная подача воздуха не нужна.
5. Дымоход можно сделать из труб (железо толщиной 2 мм, сечение 11 см).

Вернуться к оглавлению

Розжиг печки на отработанном масле

Рисунок 2. Чертеж печи на отработанном масле из баллона.

Откройте кран для подачи масла, убедитесь, чтобы в камере сгорания было хотя бы 10 мм топлива, долейте 50 г жидкости для розжига (это может быть керосин, дизтопливо), подожгите фитиль каминной спички, опустите ее через зольник или верхнюю крышку в камеру сгорания – жидкость загорится; включите вентилятор наддува. Чтобы не образовалась сажа, следите, чтобы масло не горело без наддува. Закройте крышку зольника. Через пять минут топливо вскипит и машина будет работать в обычном режиме.

Отработанное масло рекомендуется перед заливкой отстаивать: так вы избавитесь от воды, тосола и иных примесей, которые могут вызвать нестабильное горение котла. Вентилятор наддува выключайте не ранее чем через пять минут после выгорания топлива. Тушение печи на отработанном масле производится так:

1. Проследите за временем расхода масла, на основе этого анализа прекратите подачу топлива.
2. Воспользуйтесь экстренным методом, для этого вам понадобится углекислотный огнетушитель. Вода для тушения топлива печи на отработке не используется.

Вернуться к оглавлению

Преимущества и недостатки устройства

Средние показатели при заливке отработанного масла МГ-10 в печь весом 28 кг и габаритами 70х30х50 см таковы:

1. Дымоход должен быть не меньше четырех метров.
2. В дымоходе не должно быть горизонтальных поверхностей, это не так просто сделать.
3. Чистить устройство при активном использовании придется раз в неделю.

Первый плюс – ее легко смастерить даже своими руками, для этого понадобится схема, представленная выше. Такая чудо печь довольно-таки экономична и экологична (ведь нет ни выбросов дыма, ни копоти). Главное преимущество в том, что она использует для своей работы отходы, отработанное масло, которое по идее должно утилизироваться.

Поломка устройства практически невозможна, ведь его части соединены сваркой, в системе нет сложных элементов, например форсунки, капельницы. В отличие от других некоторых отопителей, работает оно при любой температуре. Еще один момент: конструкция печи позволяет подключить к ней отопительную систему.

Температура в печке может регулироваться, на такой системе можно готовить пищу (просто поставьте посуду на верхнюю часть конструкции). Мобильность – еще одно достоинство, агрегат быстро разбирается, его перевозка не доставляет проблем. Пожаробезопасность – еще один плюс: так как печь сжигает только пары топлива, огонь не перерастет в пламя.

Арсений Петрович Дмитриенко

Чертеж печки на отработанном масле

Печка, работающая на отработанном масле, чертежи, схемы, фото, видео работы печки на отработке. Печь на масле своими руками. Как дешево отопить гараж, бокс, рабочее помещение, дачу или теплицу? С помощью самодельной печки работающей на отработанном масле.

Отработанное моторное масло можно сказать практически бесплатное топливо, оно есть у каждого автолюбителя, а для работников автостанций и автотранспортных предприятий достать отработку не составит труда. Отапливать помещение можно практически за копейки, если есть возможность доставать отработанное масло, расход масла 1 литр на час работы печи.

Как сделать печку работающую на отработанном масле?

Рассмотрим самую простую и проверенную временем конструкцию печки на отработанном масле. На рисунке предоставлена схема печи на отработке.

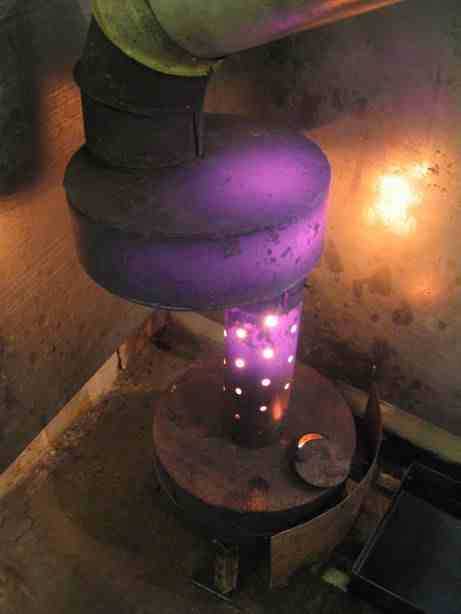

Устройство печи предельно простое. Печь состоит из двух камер, которые соединены отрезком трубы с вентиляционными отверстиями. Нижняя камера это емкость для топлива, также она выполняет функции испарителя.

В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки подачи воздуха в камеру.

К нижней камере приварена вертикально труба с отверстиями, по сути это дожигающая камера для сгорания паров кипящего масла. Через отверстия поступает воздух для поддержания горения пламени.

К трубе сверху приварена камера воздухообменник с внутренней перегородкой, которая задерживает тепло, тем самым позволяет полностью сгореть парам масла, и повышает теплоотдачу печки.

Верхняя камера соединяется с дымоходом. Как правильно сделать дымоход для печи буржуйки, чтобы печь не дымила можно узнать из этой статьи.

Как работает печка на отработке?

Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться нужно, провести следующие действия:

В нижний бак печки наливается масло отработка и немного бензина (50 грамм). С помощью фитиля на палке через отверстие поджигается бензин в камере.

При горении бензина в камере выделяется большое количество тепла, в результате масло закипает и образует пары, которые воспламеняются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.

Посмотреть печку на отработке в работе можно на этом видео.

Чертежи печки на отработанном масле.

На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.

Печь можно усовершенствовать, чтобы часто не заправлять печку, этот процесс можно немного автоматизировать. К нижней емкости нужно на одном уровне приварить дополнительный бак большей ёмкости, по мере сгорания масла в камере, масло из бака будет поступать по трубе в камеру.

Печка с дополнительной емкостью для масла.

При использовании печи на отработанном масле нужно соблюдать меры безопасности.

Сама по себе печь пожаробезопасна если соблюдать простые правила:

Печь нельзя оставлять без присмотра на продолжительное время.

Соединения на дымоходе должны быть герметичны.

Сильный сквозняк может спровоцировать сильное пламя.

Избегайте попадания воды в масло, это может спровоцировать выплёскивание горячего масла из бачка.

В помещении, где работает печка, обязательно должна быть вентиляция, или открытая форточка, при горении паров масла, выделятся вредные вещества, они выходит в дымоход, при нарушении конструкции вредные вещества могут попадать в помещение.

Источники: http://svoimi-rukamy.net/111-pech-na-otrabotke-svoimi-rukami.html, http://1popechi.ru/otrabotka/na-otrabotannom-masle-sxema.html, http://sam-stroitel.com/chertezh-pechki-na-otrabotannom-masle.html

msklimat.ru

➤ Печь на отработанном масле своими руками

С пользой применить бросовые материалы всегда приятно. А если это касается топлива и отопления — это еще и очень выгодно. Ярким примером являются отопительные печи на отработанном масле. Они могут использовать любое масло, которое может гореть. Трансмиссионное, дизельное, машинное, кондитерское, растительное… Действительно любое. Проблем с топливом для таких агрегатов нет. Что нашли, то залили. Причем печь на отработке своими руками делают тоже из бросовых материалов: старого газового или кислородного баллона, отрезков труб разного диаметра или кусков металла.

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Строение печи на отработанном масле с трубой подачи воздуха

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Принцип работы печи на отработанном масле с плазменной чашей

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

• простая конструкция;
• высокая эффективность;
• низкая стоимость оборудования и топлива;
• работает на любых маслах, органического, синтетического, растительного происхождения;
• допускается содержание до 10% загрязняющих веществ.

Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит не полностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Для сравнения: это котел на отработанном масле с надувной горелкой. Технология иная, как и конструкция (подробнее в видео почти в конце статьи)

Есть еще минусы:

• для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
• требуется регулярная чистка чаши и дымовой трубы — ежедневная;
• проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
• водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).

Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Печи на отработке своими руками — для гаража лучший вариант

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

Печи для сжигания отработки из трубы

Печь сделать проще, если корпус уже готов. В качестве такого можно использовать газовый или кислородный баллон, толстостенную бочку или трубу. Ниже приведенная схема поясняет, как сделать печку на отработанном масле из трубы.

Работа этого агрегата основана на испарении в плазменной чаше. Она может выдавать до 15 кВт тепла (в среднем обогреть может 150 квадратов площади). Большей теплоотдачи за счет каких-либо изменений (размеров печи или увеличением подачи воздуха) невозможно: нарушится тепловой режим и вместо большего количества тепла получится большее количество чада, а это — небезопасно.

Печь на отработке из трубы можно сделать своими руками при наличии навыков сварки

Порядок сборки такой:

• Делаем корпус.
• Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
• Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
• К дну приваривают ножки (их можно сделать из болтов).
• На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
• С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.
• Мастерим крышку.
• Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
• По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
• По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.
• Делаем трубу для подачи воздуха и топлива.
• Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
• Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
• На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
• Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
• С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
• С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.
• В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.



После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

Чертеж печи из трубы или баллона в видео формате

Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

Мини печь на отработке своими руками

Эта самодельная печка при небольших размерах и весе (10 кг), расходе топлива порядка 0,5 лира в час выдает 5-6 кВт тепла. Сильнее ее растопить можно, но не нужно: взорваться может. Конструкция любима автолюбителями: гараж даже в сильные холода разогревает быстро, масло расходует экономно, да еще и компактна. Потому ее можно назвать «гаражной».

Топливный резервуар этой маленькой воздушной пушки собран из дна и верхушки стандартного 50-литрового газового баллона. Получается очень надежная конструкция (сохраните хотя бы один круговой шов от баллона — там есть уплотнительное кольцо, которое придаст большую прочность. Сделать резервуар можно из любой другой емкости подобных размеров: диаметром 200-400 мм и высотой порядка 350 мм.

Маленькая печь на отработке, весит она около 10 кг, своими руками ее изготовить несложно

Кроме емкости для топлива нужно сделать трубу, в которой перемешивается топливно-воздушная смесь. Толщина стенок тут не менее 4 мм. Использовать можно трубу подходящего диаметра. Конуса варят из конструкционной стали не тоньше 4 мм.

Указанные на чертеже размеры печи на отработанном масле могут быть скорректированы в большую или меньшую сторону, но только на 20 мм — не более. Особенно тщательно нужно проваривать швы в местах воронок: тут топливно-воздушная смесь задерживается долго, из-за чего температура немалая.

Длинна трубы дымохода — не более 3,5 метров. Иначе, из-за слишком хорошей тяги, топливо будет вытягивать в трубу, что значительно повысит расход и снизит теплоотдачу.

На рисунке справа показан водогрейный вариант самодельной печи. Вокруг верхней части зоны дожига делают несколько витков стальной трубки, по которой пропускают воду. Для того чтобы температура газов не сильно падала, змеевик закрывается теплоотражающим кожухом из стали. Холодная вода подается снизу, проходя по спирали, нагревается и уходит в систему.

Чудо печь на отработке

Этот вариант очень популярен у дачников и в гаражах. Удобная небольшая печка, которую делают с круглыми или квадратными зонами горения. Конструкция настолько удачна, что есть даже промышленные варианты. Например, одно из предприятий продает ее под названием «Рица». На схеме даны все необходимые размеры.

Схема печи на отработанном масле с размерами — все, что нужно для того чтобы сделать ее самостоятельно

Видео-отчет о том, как собирать эту печь поможет сориентироваться в порядке работ.

В видео ниже показан вариант с квадратными емкостями, ее заправка и размеры.

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

• Геккон. Производится во Владивостоке. Делают агрегаты мощностью 15, 30, 50 и 100 кВт/час. Это — водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рулей за 15 кВт котел.



Чертежи и схемы

Моделей печей, в которых используется отработанное масло создано немало. И ниже представлены несколько схем, которые могут натолкнуть вас на идею, и, печь на отработке своими руками, будет эффективной, экономной и безопасной.

Печь из кислородного баллона

Схема печи «Геккон»

Печка на отработанном масле «Тайфун»

Паровые системы отопления помещения Системы инфракрасного отопления: особенности

mystroiteli1.ru

Печь на отработке, описание, чертежи и схема

Опбликовано — 09.04.2011

Изначально печь изготовлена для отопления гаража, на отработанном масле от авто. Расход масла- менее 1 литра в час.

Буквой В. обозначен приваренный уголок, арматура или трубка для устойчивости. Отодвигающуюся крышку для подачи воздуха и для залива масла – узел А. Прикручиваем или приклепываем к корпусу – она должна легко поворачиваться в сторону и открывать-закрывать отверстие для подачи воздуха и залива масла. Регулировка этого отверстия позволяет регулировать мощность горения и расход топлива. Верхняя часть 1 и нижняя 2 надеваются друг на друга без зазора, потом устанавливаете дымоход. Дымоход можно протянуть под наклоном по помещению и вывести на высоте более 4 метров вертикально (в смысле выхлоп должен быть вертикальным в избежания задува ветра в трубу)

Разжигают печь на отработанном масле обычно так:

Заливают несколько литров масла, сверху заливают печное топливо (грамм 100) и вкладывают бумагу или тряпку, смоченную печным топливом или маслом и поджигают… Масло доливают периодически мелкими партиями. Самое горячее место печки, возможно за год непрерывной работы выгорит. Обычно на этой платформе (С) греют воду, жарят продукты… Можно поставить обдув – эл.вентилятор, который будет обдувать верхний бачок (С) и повысит КПД печки, только ставить на безопасном расстоянии – во время работы печки верхний бачок раскаляется до красна… Верхнюю крышку (С) можно сделать из более толстой стали. Нижнюю кастрюлю 2.(для масла) можно сделать из стали толщиной 3мм. Когда свариваете нижнюю кастрюлю – проверяйте на течь водой, проварите хорошо, чтобы избежать подтеков масла. Покрасить можно смесью силикатного клея (жидкого стекла) и алюминиевой пудры – путем экспериментов добьетесь желаемой покраски, немного добавьте мела в краску – повысится стойкость краски. Я беру литровую банку и наливаю пол литра стекла, затем засыпаю грамм 200 пудры, грамм 20 мела, закрываю крышкой и тщательно стряхиваю (размешиваю) – потом крашу кисточкой готовые печки (такого кол-ва свободно хватает на три печки).

Можно экспериментировать с размерами – смысл буржуйки в том, что пары кипящего масла догарают в трубе с отверстиями. Приблизительно эти отверстия должны быть диаметром около 10% от диаметра трубы. Высота (длина) этой трубы – 350-400мм или в четыре раза больше диаметра трубы. При экспериментах некоторые варианты могут коптеть (из дымохода сверху) – путем регулировки подачи воздуха я «убирал копоть», может появиться копоть, если масло смешано с соляркой – также путем регулировки подачи воздуха убирается.

Поэтапная сборка печи на отработанном масле

Заготовки печи	Подготовка верхней обичайки нижнего бака
Верхняя крышка нижнего бака	Нижняя часть нижнего бака
собираем верхнюю кышку	Варим верхнюю часть
ставим внутренний отбойник	Варим выхлопной патрубок
Привариваем инжекторную трубу к нижней обичайке верхнего бака	собираем верхний бак с трубами
и привариваем верхнюю часть нижнего бака	подгоняем уплотнительное кольцо
и привариваем	привариваем бак для заливки масла
И соединяем переливной трубой	осталось приварить ножки и печь готова

pechnoj.ru

Печь на отработке своими руками

Чертежи и сборка печи на отработке

В данной статье мы расскажем об интересной самодельной разработке талантливых конструкторов-«кулибиных».

Это отопительная печь на отработке. Строго говоря, данная печка может успешно топиться  и иными видами жидкого топлива, включая керосин, мазут и др.

Конструкция благодаря ее простоте и надежности хорошо зарекомендовала себя.

Ее главное преимущество состоит в простоте изготовления. Сразу вспоминается мудрость, гласящая, что «всё гениальное — просто». К тому же , судя по отзывам, конструкция проявила себя как надежная.

Печь на отработанном масле проста в обращении. Ее легко разжигать — загорается она быстро и просто, даже зимой можно уложиться в считанные минуты. Для поддержания  горения в печи не понадобится электричества. А изготовить подобную конструкцию, кажется,  способен практически любой хозяин гаража, и особой квалификации здесь не потребуется. Для изготовления подобной конструкции не понадобится ни сложного оборудования, ни дорогостоящих материалов.

На фото крупным планом можно видеть устройство и монтаж самой топки

Печь на отработке устанавливается на плоскую поверхность. Для печи необходима система для отвода продуктов сгорания газа, идущая от аппарата за пределы помещения

Принцип работы печи несколько напоминает работу самой обычной паяльной лампы. Вся система состоит из пары соединяемых трубой резервуаров,  для подачи добавочного воздуха. Масло заливается в нижний резервуар, где в верхних его слоях в процессе нагревания образуются концентрированные масляные пары.

Пары масел поступают в перфорированную по всей поверхности трубу, где происходит смешение их с воздухом, там они возгораются и поступают во второй резервуар, служащий дожигателем.  Во втором резервуаре пары масла догорают, а продукты горения улетучиваются через дымоход.

Конструкцию печи можно видеть на чертежах. Но ее также можно и модифицировать, изменив детали, в зависимости от того, какие имеются у вас в наличии материалы либо от конкретно поставленных задач.

Соединения деталей печки выполняются при помощи обычной дуговой сварки. Для изготовления печи будет правильным использовать сталь большой толщины. Это существенно продлит  срок её службы, ведь в процессе работы детали печи немало нагреваются.

Подробная схема печи на отработанном масле

Размещать в помещении печь правильнее всего будет таким образом, чтобы подход к отверстию для подачи воздуха и заливки масла (другого жидкого топлива) был свободен. Важно, чтобы основание, на которое вы поставите печь,  было выполнено из негорючего материала. Из требований к дымоходу надо учесть, что его внутренний диаметр должен быть никак не менее 100 мм. Последний участок трубы дымохода ставится вертикально — он должен быть длиной не меньше 4 м, а еще лучше 5-6 м.

Перед розжигом в резервуар надо залить около 2-3 литров масла. Чтобы ускорить розжиг, допустимо добавить полстакана специальной жидкости для розжига (керосина либо печного топлива). Из бумаги скручивается фитиль, который хорошо пропитывается растопочной жидкостью.  Фитиль поджигается и аккуратно помещается в отверстие для заливки топлива. Отверстие надо прикрыть заслонкой, оставив зазор в 2-3 см.  При регулировании зазора надо добиваться, чтобы горение растопочной жидкости в резервуаре с отработкой было достаточно равномерным.

Спустя несколько минут масло в резервуаре начнет кипеть, образуя пары —   печь таким образом выйдет на рабочий режим. Вполне возможно растопить печку и без растопочной жидкости, но это потребует больше времени и подкладывания большего количества бумаги. Добавлять по мере необходимости масло в печь можно прямо во время её работы. Интенсивность горения можно регулировать с помощью зазора заслонки. Оптимальным считается зазор 1-1,5 см. Правильно подобранный режим работы обеспечит максимально полное сгорание масла, а значит, даст наивысший КПД. Насколько правильно работает печь, можно судить по отсутствию (или наличию) выходящей из дымоотводной трубы копоти. Когда печь начинает коптить, надо немного прикрывать заслонку.

Важно:  Надо помнить, что печь на отработке  не прекращает работать, пока  в ней полностью не выгорит топливо. При необходимости затушить печь не заливайте ее водой.А если вы не можете по какой-либо причине дожидаться окончания топки, держите под рукой для этих целей небольшой огнетушитель и используйте его для тушения печи.

1. В качестве топлива в такой конструкции печи нельзя применять какие-либо легковоспламеняющиеся жидкости. Это относится к бензину, ацетону и т.п. Печь действительно способна  работать на самых разных видах масла, но это обязательно и должно быть именно масло, а не что-либо иное.
2. Не размещайте печь в местах сильных сквозняков.
3. Рядом с печкой не храните никаких легковоспламеняющихся предметов.
4. Пространство в радиусе как минимум полметра от печи необходимо оставлять всегда свободным.
5. Нельзя использовать печь,  если вы обнаружили в ней явные дефекты, при нарушениях   герметичности дымохода.
6. Не оставляйте печь надолго без присмотра.
7. В масле, которое вы собираетесь использовать в печи, ни в коем случае не должно быть воды!

На базе описанной выше данной конструкции создаются уже и отопительные котлы. Их появление позволяет использовать печь на отработке вне отапливаемого помещения. Либо отапливать одновременно несколько комнат.

Максимально разогретая часть печи – ее верхний отсек. Сюда можно интегрировать змеевик или установить бак для подключения печки к системе отопления. Имеются разные варианты исполнения, когда печь на отработанном масле используется в качестве специальной приставки к имеющемуся оборудованию, которое работает на другом виде топлива.

О подключении к водяному контуру можно подробнее посмотреть в отдельной статье. А еще проще — на видео:

teplolivam.ru

Как сделать своими руками печь на отработанном масле

Представленная ниже модель печки на отработанном масле – наиболее простой, эффективный и экологичный вариант конструкции для обогрева небольшой мастерской или гаража холодной осенью или зимой. Данная печь на жидком топливе вполне подойдет как базовый элемент котла или электрогенератора при необходимых дополнениях и усовершенствованиях.

Печи и котлы, работающие на дешевом отработанном масле, в последние годы стали в большом количестве создаваться умельцами, а в настоящее время уже выпускаются на заводах в России и за рубежом. Цена их не столь высока, а экономия существенная. Еще дешевле и интересней для многих сделать печку на отработке своими руками.
А вот такую печку (фото ниже) можно приобрести в этом китайском магазине.

Печку, о которой пойдет речь в этом сообщении, по опыту разных мастеров, можно собрать и сварить за один-два дня. Отзывы тех, кто собрался с силами и изготовил этот тепловой агрегат, чаще самые лестные.
Начальная конструкция была простой, она не предусматривала наличие вентилятора. Над ее усовершенствованием поработал изобретатель Николай Тетюхин. На верхний бак он приварил лабиринт и поставил вентилятор, создав необходимый турбоподдув, тем самым улучшив ее показатели.

Эксплуатационные и технические характеристики самодельной печи на отработке

Печь предназначена для нагрева воздуха в пожаробезопасном помещении. В качестве топлива допускается использовать моторное масло или вещества, близкие по составу к нему (масло индустриальное, трансмиссионное, трансформаторное, нефтяное масло, соляровое масло, печное топливо, мазут, керосин, дизтопливо).
Внимание! В печи можно использовать масло и только масло! Недопустимо использовать в качестве топлива легковоспламеняющиеся вещества, такие как бензин, растворители, ацетон и т.п.

Схема печки на масле

Технические характеристики

– минимальная высота дымохода 4 м; (расстояние от верхнего края вытяжной трубы до уровня земли). При более короткой трубе дымохода по опыту тех, кто уже экспериментировал, не происходит полного сгорания топлива и выделяется дым.
– диаметр дымохода 102 мм;
– габаритные размеры печи: высота 700 мм, ширина 300 мм, глубина 500 мм;
– масса печи 28 кг.
При использовании отработанного моторного масла типа МГ-10, печь демонстрирует довольно высокие характеристики: расход топлива от 0,5 до 2,0 литров/час; кпд 75%; температура печи – 800-900 градусов, а на выходе из печи – 90 градусов, это позволяет при температуре воздуха на улице минус 35 градусов поддерживать в неотапливаемом небольшом стандартном гараже тепло от плюс 15 градусов до плюс 20 в зависимости от установленного режима работы печки. Мощность горения Вы можно регулировать от еле теплой печки до раскаленной докрасна (800-900 град С).

Достоинства печи на отработке

1. Самое главное достоинство такой печи на масле – это возможность огромной экономии, так как цена отработанного масла очень низкая или даже нулевая. Иногда можно найти возможность забирать это масло бесплатно как отходы, которые выбрасывается некоторыми предприятиями. Так люди и делают – летом в автомастерской копят масло, а зимой топят им гаражи.
2. Есть польза от такой безотходной печи для природы. Ведь, во-первых, вряд ли все автовладельцы или мастерские, предприятия всегда правильно утилизируют отработку. Во-вторых масло в такой самодельной печи на отработанном масле сгорает практически полностью без остатка, не причиняя вреда природе и здоровью человека.
3. В конструкции печки нет таких усложненных элементов как форсунки и капельницы. Поэтому она проста надежна в изготовлении и эксплуатации. Что привлекает в конструкции данной печки, это наличие подробных
чертежей и, соответственно, возможность сделать печь на отработке своими руками.

Как разжигать печь на отработанном масле

Перед розжигом печи необходимо осмотреть дымоход и печь в целом. Убрать посторонние предметы с печи и из емкости для топлива. Нельзя допускать присутствие воды в этой емкости.

Залить через отверстие небольшое количество масла – 2-3 литра. Для быстрого розжига долить 50-100 грамм жидкости для розжига (керосин, дизтопливо, печное топливо или специальную жидкость). Смочить самодельный бумажный фитиль или ветошь в жидкости для розжига или в масле, поджечь его и опустить в отверстие для топлива на дно емкости для отработанного масла. Немного прикрыть отверстие, оставив щель шириной 1-2 см. Жидкость должна загореться. Регулируя размер щели, разжечь печь до устойчивого горения. Спустя 2-5 минут масло должно закипеть, печь нагревается и входит в рабочий режим.

Здесь скачайте чертеж печи на отработке и подробные инструкции.
Смотрите как изготовить и как работает печь на отработанном масле на видео.

Первый начальный вариант печки

Доработка печки лабиринтом

Чертежи и сборка на видео (в 2 частях)

Далее еще один вариант печи на отработке.

Постройте печь, которая работает на отработанном моторном масле. Свободная энергия и отопление.

Нагрев потребляет много энергии, что приводит к увеличению затрат. Независимо от того, в виде электричества или газа, нагреватель по-прежнему будет принимать значительный куш от вашего бюджета. Разве вы не хотите, чтобы для отопления применялся альтернативный источник энергии? Ну, вы пришли в нужное место.

С небольшим количеством механического волшебства вы можете построить свою собственную печь -нагреватель, которая работает на отработанном моторном масле. Эта система не только помогает снизить затраты как на электроэнергию, так и на топливо, но вы также можете использовать отходы, которые могут загрязнять как почву, так и воду.

Конечно, есть определенные риски при проведении такой сборки (ну, игра с огнем всегда была рискованным предложением). Однако, если вы это исправите, ваш гараж будет более чем готов к холодным дням. Этот нагреватель доказал свою эффективность и все еще может быть улучшен несколькими способами.

Свободная энергия и отопление: моторная мазутная печь.

Построение нагревателя, который работает с использованием отработанного моторного масла, на самом деле прост. Один из видео был построен с использованием нескольких запасных частей. Как сказал бы сам автор, дизайн печи, которую они изготовили, все еще можно улучшить. Работать с нейтак же просто, как ее построить.

Огромное спасибо создателю видеоизображения. “масляную печь я создал и экспериментировал. Это только прототип, используемый для проверки рабочего принципа. Я думаю, будет хорошо нагреть гараж, небольшую мастерскую, сарай или любое другое место, где есть отработанное масло.

izobreteniya.net
