Схема плит перекрытия – Плита перекрытия пустотная в разрезе и ее производство

Плита перекрытия пустотная в разрезе и ее производство

Железобетонные плиты перекрытия в настоящее время являются неотъемлемым элементом при строительстве различных зданий и сооружений. Простота конструкции, а также относительно невысокая стоимость сделала эти плиты самым популярным материалом для строительства любых объектов.

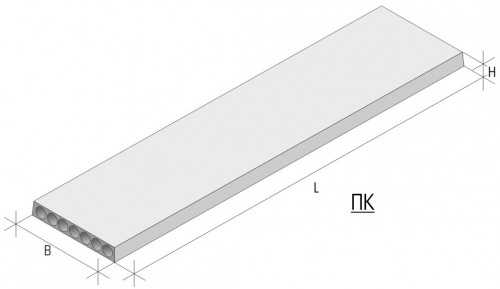

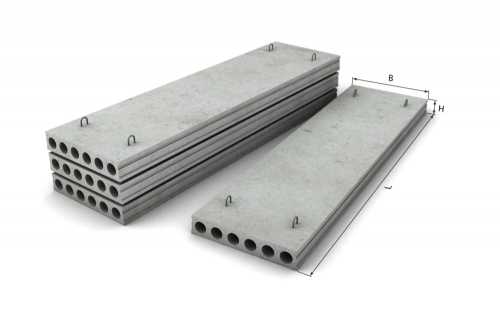

Схема пустотной плиты перекрытия.

Пустотные железобетонные перекрытия серии ПБ имеют множество преимуществ над другими материалами. Если сравнивать их с полнотелыми изделиями, становится понятно, что пустотная конструкция при практически таких же прочностных характеристиках имеет более низкую теплопроводность, а это важный аспект при использовании железобетонных изделий в среднем климатическом поясе. С точки зрения инженерного подхода, пустотные конструкции значительно легче полнотелых, данный факт позволяет коренным образом облегчить несущую способность стен. Это очень актуальный момент в строительстве частных домовладений. Естественно, и цена пустотных плит меньше, чем полнотелых.

На фото представлена пустотная железобетонная плита в разрезе. Хорошо заметно, что шесть отверстий в профиле плиты значительно облегчают конструкцию, сохраняя при этом ее прочность.

Выбор между пустотными плитами и монолитными конструкциями

Схема перекрытия из крупных панелей.

Еще на стадии проекта встает вопрос, какого типа должны быть перекрытия в будущем здании. Как правило, различают три основных типа. Это железобетонные пустотные конструкции, перекрытия монолитного типа и деревянные. Конечно, у каждого типа есть и преимущества, и недостатки. Но пустотные плиты выигрывают по нескольким показателям. Так, перекрытия, имеющие в разрезе отверстия, являются отличным теплоизолятором, довольно хорошо гасят звуковые волны. Монтаж такого изделия никак не связан с погодными условиями, тогда как работы с монолитными перекрытиями нельзя проводить при низких температурах. Плиты пустотные типа ПБ после своего изготовления уже готовы воспринимать расчетные нагрузки, монолитные же сооружения положено выдерживать определенный период времени до того, как окончится процесс высыхания и упрочнения бетона.

Плиты серии ПБ имеют гладкую поверхность, горизонтальный уровень выдержиается еще при их производстве.

Деревянные перекрытия используются в основном в малоэтажном частном строительстве в силу своих ограниченных прочностных характеристиках.

Вернуться к оглавлению

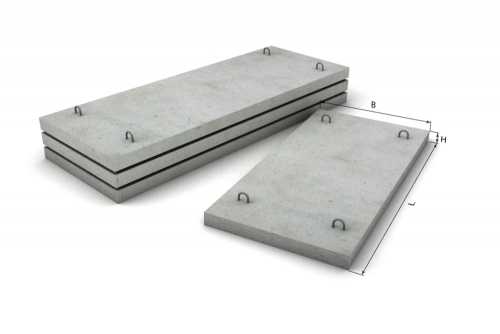

Размеры и классификация пустотных плит

Схема плитного перекрытия.

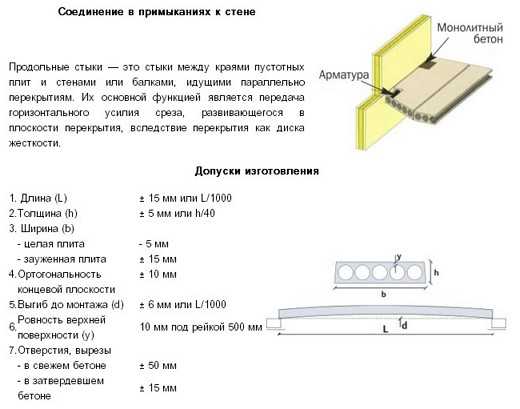

Железобетонные пустотелые плиты в большинстве случаев имеют в своей маркировке значение длины и ширины. Высота перекрытия чаще всего равняется 220 мм. Типичная для этих изделий маркировка выглядит следующим образом ПБ-24-12 или ПБ-60-12. Где значения 24 и 60 — это приблизительна длина изделий в дм соответственно, а 12 — значение ширины в дм. Диаметр отверстий равен 150 мм, иногда встречаются изделия с диаметром отверстий равным 159 мм. Словосочетание «приблизительная длина» означает, что, например, изделие ПБ-25-12 имеет длину 2480 мм, то есть этим учитывается зазор при укладке конструкций. Изделия ПБ с шириной 12 дм, как правило, в сечении имеют 6 отверстий. Приведенная ширина 12 дм — одна из наиболее часто используемых в строительстве в силу своей популярности, расчет сооружений очень часто приводят к применению плит именно такой ширины.

Вернуться к оглавлению

Производство железобетонных пустотных перекрытий

Плиты перекрытия пустотного типа ПБ производят методом безопалубочного формования. Расчет пустотной конструкции предлагает тяжелый высокопрочный бетон. Изделия выпускаются предварительно напряженными, армируются высокопрочной арматурой. Армирование проводится в продольном направлении. На специализированном стенде производится формовка будущей плиты на натянутые армирующие канаты. Полученное изделие имеет длину до 200 м, после застывания и просушки бетона изделие режут на заданные длины. Современные заводы железобетонных изделий выпускают плиты методом безопалубочного формования длиной от 2,4 до 9,6 м. Эта возможность позволяет крупному заказчику произвести заказ на конкретное количество плит. Расчет армирования стальными канатами зависит от толщины будущего изделия.

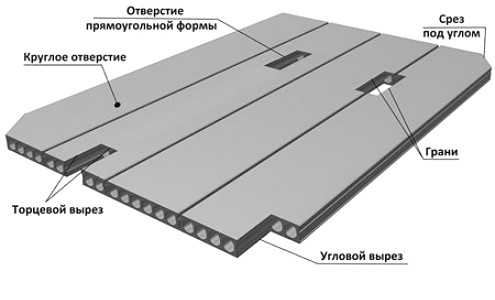

Допускается изготовление перекрытий с косым разрезом по специальным заказам. Существуют линии старого образца для выпуска перекрытия типа ПК с помощью использования металлоформ. Данная технология считается устаревшей и не дает тех преимуществ, которые есть у изделий типа ПБ. Шаг нарезки плит составляет 10 см, такие недостижимые ранее значения дают возможность производить расчет конструкции здания без привязки к типичным размерам. Усиление таких конструкций достигается путем преднапряжения бетона. Также плиты для некоторых заказчиков изготавливают утепленными, используя пенополистирол.

Вернуться к оглавлению

Применение пустотных перекрытий в различных областях строительства

Схема пустотелой плиты в разрезе.

Железобетонные пустотные изделия шириной 12 дм часто используют в строительстве панельных домов, гаражей различных учреждений. Плиты ПБ60-12 применяют для межэтажных перекрытий рядовых жилых объектов. Плиты, имеющие ширину 12 дм, являются самым ходовым изделием. При проектировании большинства зданий формируют межэтажные перекрытия именно под этот размер. Новая технология производства изделий серии ПБ, конечно, позволила осваивать более сложные проекты, избегая при этом возведения монолитных перекрытий. Понятно, что в сложнейших неординарных проектах без монолитных технологий не обойтись, но многие здания стало проектировать и возводить значительно проще с использованием плит, произведенных по технологии безопалубочного формования.

Если сравнивать, к примеру, перекрытия ПК60-12 и ПБ60-12, ясно, что использование конструкции серии ПБ предпочтительней в силу того, что плита, произведенная по новой технологии, будет иметь значительно более точные геометрические размеры, идеальную плоскость. А это немаловажное качество при дальнейшей отделке здания. Другим важным моментом является повышенная прочность плиты, это позволяет не проводить дополнительные расчеты для усиления конструкций.

Расчет железобетонных изделий включает в себя несколько пунктов. Это расчет по деформации, расчет по раскрытию трещин. Усиление конструкции подразумевает технологию предварительного напряжения бетона. То есть предварительно натянутые стальные канаты после укладки бетона и его схватывания освобождают от нагрузок, а усилие натянутых канатов передается застывшему бетону. Изделие получается напряженным на сжатие, что позволяет выдерживать при строительстве значительно большее усилие, чем обычная конструкция.

Проект любого здания включает расчет всех возможных нагрузок еще до начала строительства. Иногда возникают ситуации, когда построенное здание расширяют путем добавления этажа либо пристраивают дополнительные корпуса и сооружают переходы. Данное мероприятие требует произвести тщательный расчет нагрузок на несущие конструкции, почти всегда приходится производить усиление перекрытий между достраиваемым этажом.

Объем проведенных работ должен полностью соответствовать проекту, предусматривающему расчет усиливающих конструкций. Любые работы, подразумевающие усиление перекрытий, положено производить только имея полный расчет нагрузок и сил, действующих на плиту. Любой кустарный метод, такой как обычная укладка бетона в пустоты, категорически недопустим.

В настоящее время объем производства пустотелых плит перекрытия серии ПБ возрастает, так как современные жесткие требования при проектировании зданий требуют наиболее качественных и прочных изделий из железобетона.

1popotolku.ru

Армирование плит перекрытия своими руками

В многоэтажном и частном строительстве невозможно обойтись без плит перекрытия, которые бывают нескольких видов: сборные железобетонные, монолитные и балочные. В частном и малоэтажном строительстве зачастую практикуется процедура самостоятельного армирования плит перекрытий, которые благодаря тандему «бетон и арматура» обладают повышенной прочностью. Кроме того, подобным образом изготавливают лестничные ступени, армированные и арочные перемычки.

Содержание:

1. Особенности армированных плит перекрытия
2. Достоинства армированных плит перекрытия
3. Схема армирования плиты перекрытия
4. Армирование плиты перекрытия своими руками

Особенности армированных плит перекрытия

Изготовление монолита не обходится без применения арматуры, что выступает связующим материалом в железно-бетонных конструкциях – армированных плитах, лестничных ступенях, армированных и арочных перемычкам. Процесс армирования монолитных плит перекрытия проводится с помощью арматуры, которая имеет сечение 8 — 14 миллиметров, с условием, что плита отличается толщиной до 150 миллиметров. Однако толщина арматуры может варьироваться, зависимо от вида изделия.

Армированные плиты перекрытия позволяют решить концепцию строительства по-настоящему теплых домов. Они используются в жилищном, коммерческом и промышленном строительстве для организации кровли и межэтажных горизонтальных перекрытий. Плиты покрытий и перекрытий позволяют получить в конечном результате теплые межэтажные перекрытия, а также обеспечить надежную защиту от холода чердачных помещений и эксплуатируемых мансард и отсутствие мостиков холода.

Бетонные армированные плиты перекрытий, как и обыкновенный бетон, имеют специализированную маркировку, и на неё рекомендуется при выборе плит обратить свое внимание. Маркируют железобетон пометками, которые состоят из букв и цифр. Смысловая нагрузка букв обозначает тип плиты. К примеру, ПК – плиты перекрытия, ПНО – плиты настила облегченные, либо НВ – настил внутренний. По цифрам, что идут после букв (размещаются через дефис), вы можете распознать размеры плиты: ширину и длину в дециметрах.

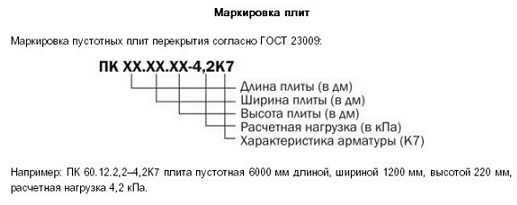

Самая коварная в расшифровке — последняя цифра, которая означает допустимые нагрузки на плиту перекрытия в килопаскалях. Важно помнить, что любая единица, которая содержится в последней цифре, значит 100 килограмм на 1 квадратный метр плиты. К примеру, цифра 7 предупреждает вас, что максимальные нагрузки на изделие составляют 700 килограмм на квадратный метр.

При выборе бетонной плиты нужно обращать внимание, что эти конструкции различаться могут не только размерами и своей маркировкой, но также они бывают различными по структуре. Зависимо от поперечного сечения, армированные железобетонные плиты делятся на 3 разновидности: сплошные, ребристые и пустотные. Наиболее продаваемыми и популярными на строительном рынке являются плиты пустотные, которые они имеют много достойных преимуществ.

Подобные плиты перекрытия обладают, в первую очередь, сравнительно небольшим весом, что упрощает процедуру их перевозки и установки. Также подобные плиты лучше переносят испытание деформацией, имеют отличные тепло- и звукоизолирующие свойства. Следует знать, что пустоты в армированных плитах бывают различной формы: овальной, вертикальной или круглой.

Благодаря подобным различиям армированные плиты можно выбрать для конкретных ситуаций, зависимо от природных особенностей и климата местности, в которой вы планируете возводить дом. Полезной информацией при покупке железобетона станет и то, что в случае применения плит перекрытия в качестве только потолка или пола стоит практиковать армирование ребристых плит перекрытия, ребра должны идти лишь с одной стороны.

Достоинства армированных плит перекрытия

Все армированные плиты перекрытия рекомендуется использовать в покрытиях и перекрытиях жилых и общественных построек и сооружений со стенами из ячеистобетонных блоков, кирпича и крупных блоков. Плиты перекрытий подходят для зданий с влажностью воздуха внутри здания до 60% и для построек при наличии на внутренней поверхности стен пароизоляции с влажностью внутреннего воздуха до 75%. Глубина опирания плит перекрытия на несущие стены должна приниматься не меньше 80 миллиметров.

Армированные плиты позволяют не только добиться качественного утепления постройки, но и ускорить сам процесс строительства, а также повысить звукоизоляцию. Незначительный вес армированных плит и бетонных перемычек снижает нагрузку на стены и фундамент, позволяя дополнительно получить экономический эффект при возведении дома. Для процедуры армирования пустотных плит перекрытия не требуется громадная строительная техника, такая как подъемный кран.

Конструкция в конечном результате получается очень прочной, она выдерживает без проблем колоссальные напряжения и воздействие огня на протяжении длительного периода. Для сравнения стоит оговориться, что перекрытие из древесины может огневое воздействие выдерживать только 25 минут, а вот монолитные плиты перекрытия — более часа.

Строительство с использованием плит перекрытия и громадных блоков позволяет возводить здания любой сложности и любых размеров. При изготовлении монолитных плит перекрытия имеется возможность перекрывать помещение, которое имеет неправильную геометрию стен. Таким способом можно создавать даже нестандартные по габаритным размерам перекрытия. Опорой для подобного армированного перекрытия могут выступать не только стены, но также и колонны, что планировку дома делает более свободной.

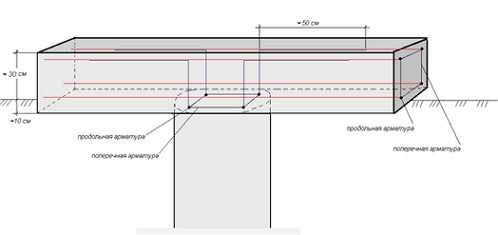

Схема армирования плиты перекрытия

Если говорить о составляющих, то традиционная схема армирования плит перекрытия выглядит так: рабочие стержни внизу плиты, рабочие стержни вверху, арматура, которая перераспределяет нагрузку, подставки из катанки. Применяемые чертежи могут иметь и некие отличия. Но в любом случае важно правильно рассчитать планируемую нагрузку и необходимую толщину бетона. Толщина рассчитывается из пропорции 1:30, таким образом, чтобы узнать требуемую толщину бетона, нужно разделить длину пролета на 30 — и вы получите оптимальную толщину.

Если толщина плиты более 150 миллиметров, то армирование в этих случаях совершают в 2 слоя, где они друг на друга располагаются и связываются проволокой между собой. Размер ячеек не должен быть больше 200 на 200 миллиметров, но и не меньше 150 на 150 миллиметров. Так, к примеру, если ширина между несущими стенами составляет шесть метров, то толщина армированной плиты должны равняться 0,2 м.

Если вы специально уменьшите толщину бетона, то увеличиться расход металлопроката, если возрастет толщина, то затраты бетона тоже станут больше. Для прочности изделий желательно применять арматуру одинакового сечения. Дополнительное армирование можно проделать при помощи прутьев, что имеют длину 400-1500 миллиметров.

Основные нагрузки находятся на нижней арматуре, а сжимающую нагрузку получает верхняя, с чем отлично справится и бетон. Помните, что процесс армирования монолитной плиты перекрытия следует выполнять на всю длину изделия, а также применять опалубку, которая является важнейшим этапом в монтаже плиты. Вы можете для этого использовать даже дерево — обычные доски 50 на 150 миллиметров или недорогую фанеру.

Главное — прочно и надежно закрепить стойки опалубки, потому что вес бетона, который используется при проведении данной операции, достигает зачастую 300 килограмм на один метр квадратный перекрытия. Единственное, без чего сложно обойтись при установке армированной плиты перекрытия, это телескопические стойки. Это удобный и надежный инструмент. Стойка способна выдерживать 2 тонны веса, в отличие от досок, в которых могут быть микротрещины или сучки.

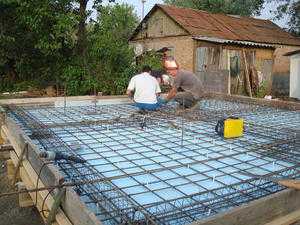

Армирование плиты перекрытия своими руками

При установке подобного перекрытия очень важным будет правильный расчет армирования плит перекрытия. Для плит перекрытия в домашних условиях рекомендуется применять горячекатаную стальную арматуру, что имеет класс А3. Диаметр такой арматуры составляет 8 — 14миллиметров и зависит от расчетной нагрузки.

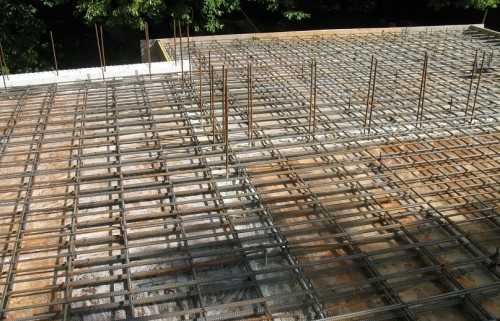

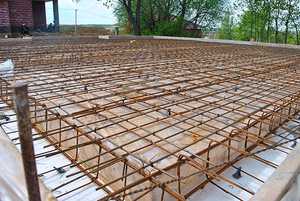

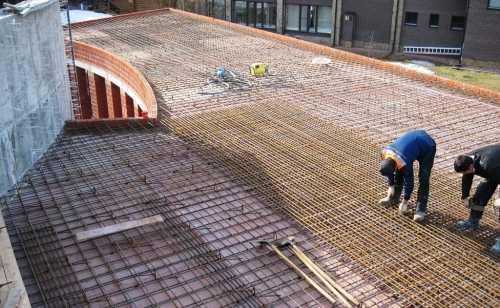

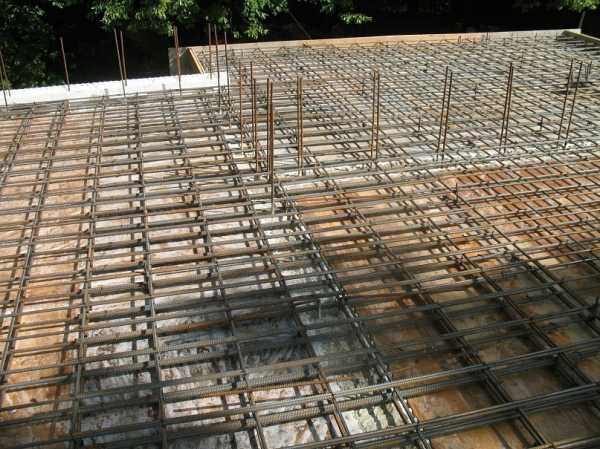

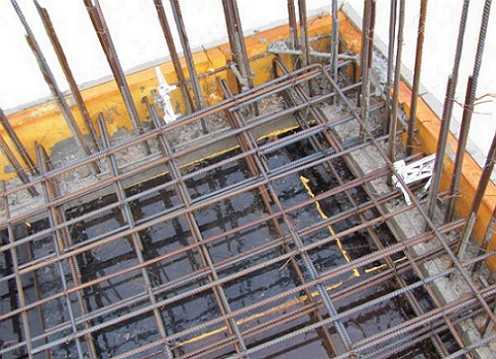

Плиту принято армировать в два слоя. Первую сетку прокладывают в нижней части плиты, вторую — в верхней. Сетки должны располагаться в средине бетона, защитный слой, создаваемый опалубкой, должен быть не меньше 15-20 миллиметров. Арматуру в сетку связывают с помощью вязальной проволоки. Размеры ячеек 200 на 200 или 150 на 150 миллиметров.

В сетке арматура должна быть цельной, без разрывов. Если не хватает длины арматуры, дополнительную арматуру нужно подвязать с нахлестом, который равняется 40 диаметрам арматуры. Если вы армируете перекрытие арматурой d – 10, то необходимо сделать нахлест в 400 миллиметров. Стыки арматуры должны располагаться в шахматном порядке, в разбежку. Края нижней и верхней арматуры в сетках следует между собой связывать П-образным усилением.

Нагрузки на железобетонную плиту передаются сверху вниз и распределяются на всю площадь покрытия. Таким образом, можно сделать подобный вывод: основной рабочей арматурой является нижняя, испытывающая растягивающие нагрузки. Верхняя получает нагрузки на сжатие. В инженерных расчетах нужно просчитывать дополнительные арматурные усиления, но существуют и общие правила.

При процедуре армирования нижней сетки дополнительную арматуру прокладывают между несущими опорами в средине. При связке верхней сетки прокладывают усиления над несущими опорами. Также нужна дополнительная арматура в местах скопления отверстий и нагрузок. Дополнительное армирование делают отдельными хлыстами, что имеют длину 400 – 2000 миллиметров, зависимо от ширины пролетов. Нижнюю сетку усиливают между несущими стенами в проеме.

Верхнюю сетку нужно усилить над несущими стенами. Армирование плит перекрытия своими руками в местах, где они опираются на колонны, сильно отличатся от традиционного армирования, эти участки дополнительно требуют создания объемных усилений.

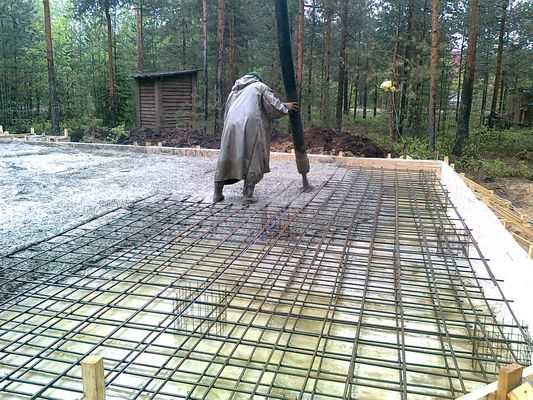

Плиту перекрытия заливают с помощью бетононасоса. При заливке необходимо в обязательном порядке уплотнить бетон, для чего обычно применяют глубинный вибратор. Процесс твердения бетона будет сопровождаться его усадкой, которая возрастает при высыхании бетона, и появляются на его поверхности микротрещины. Поэтому на протяжении 2-3 дней после совершения заливки бетоном рекомендуется пролить данную конструкцию водой. Бетон лучше увлажнять не прямой струей, а путем разбрызгивания.


strport.ru

План перекрытий для строительства дома: раскладка и чертежи

Панельные дома из ЖБ перекрытий – это один из распространённых видов строительства. В основе строения закладываются железобетонные (ЖБ) плиты, они разделяют сооружение на этажи, их называют сборными плитами перекрытий. В план перекрытий в обязательном порядке вносится информация о типе и размере панелей. Информация полезна на этапе строительства, а также при выполнении ремонта, реконструкции и помогает в расчётах теплопроводности, необходимости утепления и т. п.

Общие сведения о сборных плитах перекрытия

Дома, которые выполняются из сборных железобетонных плит, обладают стандартными габаритами, но отличаются по типу.

Сборные строения имеют ряд преимуществ в сравнении с монолитом:

• высокая скорость монтажа;
• укладка плит может выполняться вне зависимости от условий: мороз, жара, дождь и т. п. не станут проблемой;
• низкая цена, можно сэкономить до 15% от стоимости монолита.

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции – большая масса. Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента. Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Проведенные многочисленные сравнения доказали, что плитные перекрытия на 50-70 % дешевле, нежели монолитное перекрытие и пустотные плиты

Толщина наружных и внутренних стен здания отличаются, несущие плиты имеют толщину 140-220 мм, а в длину до 9 м в зависимости от величины пролёта. Толщина внутренних стен – около 8-12 мм. При работе с панелями важно учитывать раскладку и тип конструкции.

Всего выделяют 3 основных вида:

• полнотелые. Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью. Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами;
• пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины – 220 мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками. Благодаря наличию пустот, в сравнении с монолитными перекрытиями, пустотелые блоки создают меньшую нагрузку на основание и стены. Дополнительным преимуществом является способность перекрывать большие пролёты и несущие стены, так как длина плит достигает 12 м;

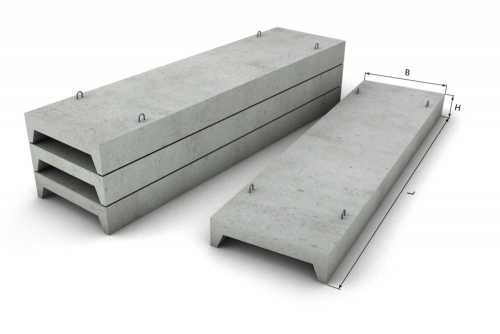

• шатровые. Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от 140 до 160 мм.

При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со сборными плитами:

• равномерно распределяют нагрузку;
• для постройки не требуется привлечение спецтехники;
• могут укладываться не только на стены, но и колонны;
• монолит можно приготовить любого размера, в том числе нестандартного.

Перекрытие сохраняет свое монолитно-армированную конструкцию

Монолитные панели обладают 3 главными недостатками:

• трудоёмкость строительства;
• необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся;
• обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов.

Когда будет составляться план и рассматриваться раскладка плит перекрытия, стоит учесть особенности каждого типа перекрытий.

План плит перекрытий

Важным этапом составления схемы является расчёт количества плит. Показатель определяется как сумма площадей перекрытий и площадь одной плиты. При разделении может получиться нецелое значение, округление проводится в большую сторону.

При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей. Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, но изменения можно вносить для каждого этажа по отдельности.

Лучше черчение схемы плана перекрытий отдать в руки профессионалу. Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов. Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и поможет определить лучший план.

План перекрытий – графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию

Для перекрытия используют ЖБ балки с тавровым сечением и межбалочным заполнением (плиты из лёгкого бетона или пустотелые вкладыши). Длина балок колеблется в пределах 2,4-6,4 м. Опора на стену – от 150 мм. С обеих сторон концы заанкерованы в стену. Шаг определяется как размер заполнителя, обычно составляет 60, 80 см или 1 м.

Если планируется закладывать деревянные перекрытия, ситуация значительно упрощается, так как оперировать придётся не тяжёлыми конструкциями, а легко перемещаемыми балками. При допущении погрешности в плане перекрытий, их легче устранить, результат ошибки не плачевный. Деревом может выполнять перекрытия даже новичок. Важно выбирать балки с пропиткой, а их укладка является простой процедурой.

Балки из дерева способны перекрывать пролёт до 4,8 м. Высота бруса подбирается в диапазоне 5-10% от величины пролёта, а ширина находится в пределах 60-120 мм. Опорой межбалочных щитов являются черепные брусы 40-50 мм, которые прикрепляются к сторонам балок. Шаг балок принимают от 600 до 1500 мм, это оказывает определяющее значение на ширину щитов. Длина щитов рассчитывается исходя из длины досок.

План раскладки плит перекрытий

После составления набросков в отношении примерного месторасположения плит важно определиться с осями габаритными размерами панелей по осям. Размеры плиты помогут определить высоту здания и количество панелей. Размерные величины по вертикали учитывают показатели относительных высот от уровня чистого пола.

Для составления плана важно учесть расположение несущих стен, к которым будут крепиться перекрытия.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины

План несущих конструкций перекрытий

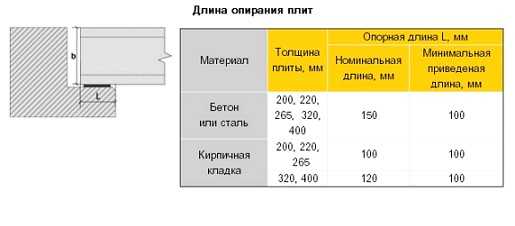

Многопустотные перекрытия опирают на несущую стену из кирпича с короткой стороны, как минимум на 90 мм. Если опорой выступает ячеистый бетон – 120-150 мм. не рекомендуется опирать длинной стороной на самонесущие элементы. Для возведения малоэтажных строений лучше использовать плиты с шириной 1,8 м и длиной до 7,2 м.

Если стены в здании выполнены из ячеистого бетона, лучше применять перекрытие из такого же материала. С короткой стороны должны поддерживаться несущими стенами – 10-15 см, а по бокам – 2-5 см. Для усиления конструкции в план должен быть включён ЖБ пояс из монолита, который опоясывает здание и внутренние стены.

При составлении плана сооружения из сборных ЖБ или ячеистобетонных плит важно делать сноски с размерами элементов, указывать участки из монолита, высоту опирания, ширину ЖБ пояса и анкеровку панелей.

Преимущественно при перекрытиях используют двутавровые балки с высотой 16-27 см. Балки перекрытий должны опираться на стены на 18 см или больше. Чтобы сформировать жёсткий диск, следует соединить балки воедино и прикрепить их к стенам. Между балками выдерживают расстояние 60, 77, 80 см или 1, 1,1 м. На шаг наибольшее влияние оказывает тип межбалочного заполнителя. Балки по краям конструкции лучше фиксировать возле несущих стен (до 5 см от края балки до стены). Элементы нестандартной формы лучше изготовлять из монолитного бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров

Общие сведения о монтаже

Сборные ЖБ плиты устанавливаются с минимальным зазором между собой. Для монтажа потребуется специальная грузоподъёмная техника. Швы перекрытий заполняются цементным раствором. Создать целостное и предельно жёсткое перекрытие по горизонтали помогут металлические анкера, которые монтируются к петлям плит. В местах соприкосновения панелей с внутренними плитами используются составные анкера, которые скрепляются сваркой.

Если сборные плиты основываются на наружных стенах, рекомендуется присоединять их торцевые части к кладке посредством Г-образных анкеров. После установки их заливают цементом, он предотвратит появление коррозии. При появлении щелей между плитами и перегородками, их можно устранить кирпичной кладкой.

Важное правило – ЖБ плиты укладываются исключительно на несущие стены, остальные самонесущие конструкции и перегородки укладываются после монтажа плит.

Под несущие и самонесущие стены с толщиной свыше 250 мм при закладывании плит формируется фундамент. Дополнительно основание устанавливается под каналы вентиляции и отдельные опорные элементы. Чтобы создать эскиз фундамента, следует учесть величину основания под стены и определить привязку подошвы фундамента к модульным разбивочным слоям. При использовании столбчатых и сборных оснований ширину фундаментных плит определяют согласно прочности, требуемой для выдерживания нагрузок.

Кроме хорошего экономического эффекта по стоимости строительства и скорости возведения зданий применение железобетона дает еще целый ряд преимуществ

Толщину бутобетонных и бутовых лент определяют шире стены на 8-10 см. Величина сборного фундамента определяется равной толщине блоков (30-60 см), но сама стена иногда шире основания на 4-5 см. Распространённая длина блоков: 80, 120, 240 см. Для снижения давления на почву фундамент может изготавливаться с расширенной подошвой с 1-2 уступами габаритами (ВхШ) – 30-40х15-25 см. В сборном фундаменте для уширения используют фундаментную плиту-подушку с арматурой шириной от 60 см до 1,6 м, в высоту 30 см.

Последовательность монтажа плит перекрытия

Изначально следует выполнить 2 этапа:

1. Подготовка. Важно создать правильный уровень между всеми опорными стенами сооружения. Допустимая разница – 1 см, её устранять не обязательно. Для проверки горизонтальной плоскости используют строительный уровень. Между противоположными стенами укладывают балку и проверяют ровность. Если есть небольшие неровности, их можно устранить цементным раствором.
2. Далее выполняется распределительный пояс для выравнивания стены. Армировочный пояс изготавливают из цемента М500 1 к 3 с песком. Важно обеспечить чистоту песка, по необходимости промыть, просеять. Раствор готовят средней вязкости. Смесь заливают в опалубку и протыкают или трамбуют для удаления пустот. Просыхание раствора занимает до 3-4 недель.

Главными качествами, за которые ценится железобетон, всегда называют прочность и хорошую сопротивляемость изгибающему моменту

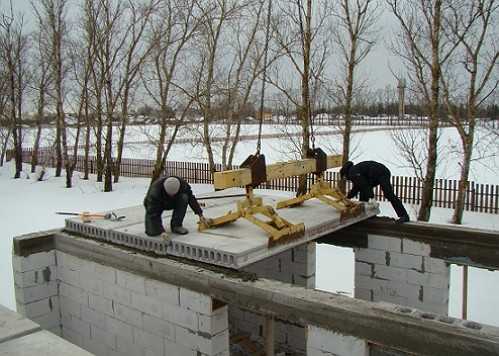

Технология установки плиты перекрытия

Для установки сборных ЖБ плит будет необходимо взять в аренду кран и 4 рабочих: машинист, стропальщик и 2 монтажника.

Несущие стены следует рассчитывать с учётом необходимости зазора 5 см со стороны улицы. В углубление укладывается утеплитель, он предотвращает сквозняк через щели в перекрытии. Износ теплоизоляции в подобных домах приводит к появлению холода, сырости и сквозняка.

Процедура установки:

1. На приготовленную подушку из цементного раствора на опорные стены укладывается бетон слоем 15-20 мм.
2. Краном поднимают панель и размещают сверху места монтажа.
3. Монтажники разворачивают плиту для направления в желаемое положение. Точно разместить плиту до снятия строп помогут ломы. Правильное расположение подразумевает место соприкосновение стены и плиты не менее чем на 15 см с каждой стороны.
4. Стропы отцепляют, и проводится окончательная проверка установки.

Для железобетона не существует ограничений по температурному режиму

Проверка правильности установки плит перекрытия на опорные несущие стены

Наиболее точно определить правильность установки помогут визир и строительный уровень. Если стены имеют отличие более 4 мм с противоположных сторон, плиту следует монтировать повторно. Её поднимают, подправляют раствор и добавляют смесь в больших количествах с низкой стороны. Если цемент начал застывать, лучше удалить его и замесить повторно. Даже после добавления воды в старую смесь она уже не приобретёт желаемой прочности. При отсутствии проблем с уровнем выполняется крепление плит.

Для фиксации ЖБ панелей к монтажным петлям привариваются анкера. Далее петли свариваются между собой. Щели заполняют цементом. Чтобы предотвратить высыпание раствора снизу, в зазор засыпают щебень (до 2 см).

В процессе крепления пригодятся инструменты:

• кран;
• компрессорная установка;
• подмостки;
• строительные уровни;
• молотки, в том числе отбойные;
• ломы;
• кельмы;
• ножовки по металлу;
• резервуар или поверхность для приготовления раствора.

Особенности установки сборных плит перекрытия в частном строительстве

Процедура подобна предыдущим методам, но есть отличия, которые наступают вследствие уменьшения габаритов и массы плит. Даже с уменьшением веса, нагрузка на опорные элементы остаётся высокой. Чтобы предотвратить разрушение строения придётся увеличить смету на заказ просчёта нагрузки, устройство фундамента, утолщение стен. Дополнительной затратой является необходимость найма квалифицированных рабочих с опытом работы.

Проще выполнять перекрытие из деревянного бруса, методика значительно легче и менее затратная. Однозначное предпочтение ЖБ плитам отдают при возведении плоской кровли. Сверху панелей просто укладывается рулонный или листовой кровельный материал. При использовании ЖБ плит для кровли, получают более долговечное и прочное покрытие.

pobetony.expert

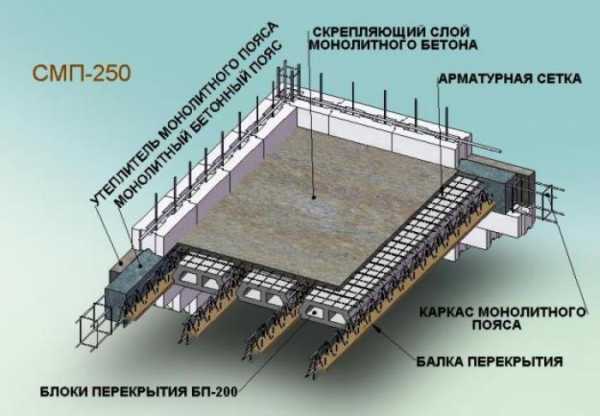

Армирование плиты перекрытия: чертежи, схемы

В современном частном строительстве активно применяется армирование плиты перекрытия.

По сравнению с использованием монолитных железобетонных плит, самостоятельное армирование имеет ряд преимуществ.

Такое перекрытие можно смонтировать самостоятельно, тогда как для монтажа заводской плиты (полнотелой, пустотной или многопустотной) требуется тяжелая строительная техника.

Еще одно преимущество – с помощью данной технологии можно создавать перекрытия для помещения нестандартной формы, в-третьих – таким же способом делаются лестничные ступени и арочные перемычки.

Характеристики и требования к армированию

Требования к опиранию плиты:

• перекрытия рекомендуется устанавливать на сейсмические армопояса;
• сейсмические армопояса с плитами соединяются механическим способом с помощью сварки;
• для устройства армопояса применяется бетон класса В15 и выше;
• сейсмические армопояса устанавливаются во всю ширину стены.

Помимо всего прочего, армирование монолитной плиты перекрытия усиливает тепло- и звукоизоляционные характеристики постройки и ускоряет процесс возведения зданий.

Благодаря небольшой массе железобетонного перекрытия понижается нагрузка на основу, увеличивается пожаробезопасность.

Армированные плиты неприхотливы к влиянию окружающей среды, выдерживают большой запас прочности, но при этом требуют квалифицированного подхода при проектировании и возведении.

Видео:

Все виды армированных плит можно применять для покрытия жилых строений, в которых есть стены из кирпича, ячеистобетонных и крупных блоков.

Железобетонные перекрытия также подходят для зданий с уровнем влажности, не превышающим 60%.

Требования к арматуре:

• Согласно СНИП, можно использовать арматуру класса А400С или горячекатаную из стали марок 25 Г2С, 35 ГС;
• Диаметр прутов 8-16 мм;
• Основная нагрузка приходится на нижний сегмент плиты. Поэтому для верхнего армирования можно использовать арматуру меньшего диаметра. Исключение составляют участки в местах опирания, в этом случае усиливается верхняя часть монолита;
• При большом расстоянии между пролетами, а также при укладке плиты на колонны, требуется поперечное армирование;
• По СНИП поперечное армирование выполняется арматурой класса А240С;
• Для связывания арматуры используется вязальная проволока, ячейки делаются в зависимости от назначения перекрытия. Вся сетка должна быть изготовлена из арматуры одного диаметра. При использовании покупных изделий выбирайте сетки с металлическими прутами с диаметром от 8 мм и расстоянием между прутками 0,4 м и меньше.

Класс бетона зависит от параметров монолита. Как правило, применяется бетон классов В15, В20 и В25.

Помимо этого учитывается еще морозостойкость и водонепроницаемость. Для жилых отапливаемых домов используется марка бетона с морозостойкостью F50, водонепроницаемость не учитывается.

Для перекрытий с балконом параметры бетона зависят от климатического района. На фото показаны варианты армирования.

Фото:

Расчет перекрытия

Для того чтобы плита не деформировалась во время эксплуатации, необходимо придерживаться требований СНИП, также нужен чертеж и точный расчет характеристик перекрытия.

Обычно чертеж представлен в виде квадратов определенного размера (с расположением прутов). Кроме этого, на чертеж наносятся места дополнительного армирования.

Существует программное обеспечение, с помощью которого можно рассчитать размеры плиты. Но в этом случае не обращают внимания на строительные материалы.

Поэтому в сложных случаях для получения точных цифр лучше обратиться к проектировщикам.

Чтобы самостоятельно произвести расчет прочности перекрытия, учитываются нагрузки на монолит и прочность арматуры. Последний параметр должен быть выше, чем нагрузки на монолит.

Расчет нагрузки на 1 м² монолита производится на основе таких характеристик, как собственный вес плиты и временная нагрузка на нее. В качестве примера возьмем расчет жилого строения площадью 6х10 м.

Расстояние между балками – 2,5 м. Исходя из этих данных, можно осуществить расчет толщины монолита (по формуле L/35, где L – шаг между балками).

Значит, 2,5/35=0,071 м или 71 см. По СНИП временная нагрузка жилого дома – 150 кг, коэффициент запаса – 1,3. Расчет нагрузки от собственного веса плиты – толщина перекрытия умножается 2500.

Расчет армирования должен осуществляться согласно следующим нормам СНИП и технологическим требованиям:

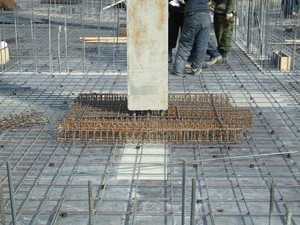

• Для плиты, опирающейся на колонны без капителей, дополнительным армированием усиливают участки, расположенные над верхушками опор. Благодаря этой мере удастся избежать продавливания перекрытия в процессе эксплуатации;
• Согласно СНИП, расчет толщины плиты осуществляется от площади пролета. Обычно применяется соотношение 1:30. Если ширина перекрытия между несущими стенами равна 9 м, значит, толщина армированной плиты составляет 30 см. При необходимости уменьшить этот показатель, нужно усилить армированную конструкцию;
• Армирование в один слой возможно только при толщине перекрытия не более 15 см, если соблюдены все нормы СНИП и остальные нормативные условия проекта. Для плиты с большей толщиной арматуру укладывают в два слоя – вверху и внизу;
• По СНИП поперечное армирование выполняется в виде каркасов или хомутов;
• Заливка производится бетоном марки не ниже М200;
• Согласно СНИП дополнительное армирование необходимо на нижней сетке в центре монолита, на опорах, вокруг отверстий и в местах повышенной нагрузки. Для усиления используются отдельные прутья, длина которых составляет 40-150 см, в зависимости от нагрузки и ширины пролетов.

Армирование и заливка бетона

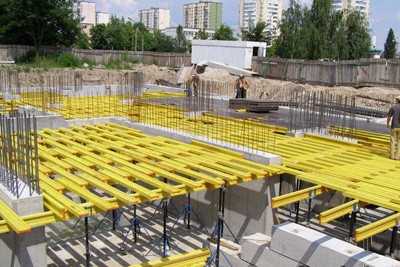

Первый этап – это установка опалубки. Можно использовать фабричную опалубку или изготовить самодельную, что обойдется гораздо дешевле.

Для опалубки потребуются доски 50х150 мм, брус и тонкая фанера. Изготовление опалубки для перекрытий можно увидеть на фото.

Порядок работ:

• Установите телескопические стойки рядами на расстоянии 1-1.2 м друг от друга;
• Поверх стоек уложите продольный, а потом поперечный брус;
• Сбейте брус вместе, поверх сетки настелите фанеру, закрепите ее и выровняйте нивелиром.

На готовую опалубку укладывается нижний ряд арматуры. Правильно расположить прутки поможет схема армирования плиты перекрытия. Непосредственно на опалубке размещается первый ряд арматуры.

Сетка укладывается не специальные подставки, чтобы по окончании работ между армирующим каркасом и опалубкой оказался слой бетона. Сетка скрепляется вязальной проволокой, сварку использовать нельзя.

Теперь нужно уложить второй ряд арматуры, для этого также используются специальные подставки. Концы арматуры должны лежать на несущих балках. Особенности укладки арматуры видно на фото.

Бетон смешивается в следующих пропорциях:

• песок – 2 ведра;
• щебень – 1 ведро;
• цемент- 1 ведро.

В бетономешалку помещаются все компоненты, потом доливается вода. Консистенция готового раствора должна напоминать сметану. Такой жидкий бетон равномерно заполнит всю опалубку.

Первый залитый слой нужно слегка пошевелить лопатой, это позволит удалить из бетонной массы пузырьки воздуха и заполнить все пустоты.

Далее заливается более густой бетон, оставляя примерно 1-2 см до верха плиты. Этот слой обрабатывается с помощью вибропресса.

После схватывания бетона устанавливаются маячки, потом производится окончательная заливка раствором без щебня (3 ведра песка, 1 ведро цемента). Вода доливается до средней густоты смеси.

До полного застывания бетон нужно регулярно смачивать водой. Чтобы поверхность не растрескалась, в жаркую погоду поверхность закрывается пленкой. Опалубка убирается не ранее, чем через 30 суток.

Процесс заливки бетона посмотрите на фото.

stoydiz.ru

технология, материалы и советы специалистов

Активно идет развитие мастерства в самостоятельном строительстве. Сейчас весьма распространено в частных застройках армирование монолитной плиты в домашних условиях. Ведь сам процесс армирования не сложен, да и таким способом можно соорудить прочное перекрытие между этажами или помещениями за вполне доступную стоимость. Но для получения отличного результата нужно тщательно изучить последовательность и специфику всей работы.

Монолитная плита перекрытия может быть как потолком, так полом или стеной в доме. Она чаще всего представляет собой монолитную конструкцию, которую для повышения прочности армируют.

Для чего нужно армирование монолитных плит

Современное строительство невозможно уже представить без монолитных плит перекрытия. С ними рабочий процесс становится легче и завершается намного быстрее. Они долговечны, влагостойки, огнеупорны. В результате получаются достаточно теплые перекрытия, способные защитить дом от ветра и холода.

На плиту давит нагрузка сверху вниз и затем распределяется по всей поверхности равномерно. На вверх идет нагрузка на сжатие, ее может без труда перенести обычный бетон. Но на низ идет самая основная нагрузка на растяжение. Бетон с ней может не справиться, поэтому имеется необходимость в дополнительном укреплении. В таком случае армирование укрепит конструкцию и продлит срок ее службы.

Процесс армирования проходит с использованием арматуры обладающей диаметром 8 — 14 мм. Из нее вяжется каркас и устанавливается внутри бетонной плиты. По внешнему виду каркас схож с решеткой. Расстояние между прутьями может быть различной, она напрямую зависит от площади, которую перекрывает плита перекрытия.

Преимущества армирования плит

У армированной монолитной плиты имеются несколько преимуществ, за счет которых большинство строителей оставляют свой выбор за ней, а не, к примеру, за деревянной конструкцией.

• не нужно озадачиваться поисками такой тяжелой техники, как краны;
• можно построить конструкцию различной формы;
• перекрытие получается очень прочным, устойчивым к высоким температурам, к механическим воздействиям и давлениям;
• для армированной плиты служить опорой могут не только стены, но и колонны;
• можно использовать в зданиях с влажностью, доходящей до 60%. Если на внутренних стенах имеется пароизоляция, то до 75%.
• обладает хорошей звукоизоляцией.

Основные правила армирования

Перед работой по армированию нужно познакомиться с некоторыми важными правилами, которые необходимо знать:

1. Установка армирования происходит способом съемной опалубки. В нее укладывают арматурный каркас, и заливают все жидким бетоном.
2. Для заливки необходимо применять марку бетона М200.
3. Для создания каркаса нужно использовать стальную арматуру сечением от 8 до 14 мм.
4. Опалубку можно соорудить из обычной фанеры и досок. Но необходимо приобрести телескопические стойки, они выдерживают нагрузку до 2-х тонн, соорудить подобную конструкцию подручными средствами не удастся. Чтоб не покупать, ее можно приобрести в аренду в строительной фирме.
5. Толщина плиты перекрытия зависит от ширины перекрываемого пролета. Их соотношение составляет 1 к 30, толщина при этом должна быть от 150 мм. При минимальной толщине сооружается однослойное армирование плиты. Если ширина плиты равна 6 м, то толщина ее должна составлять не менее 200 мм. Если же пролет обладает еще большей шириной, то нужно сделать двухслойный каркас и дополнительно усилить его с помощью ребер жесткости.
6. На схеме армирования необходимо делать усиление на центре, местах соединения с опорами, зонах повышенной нагрузки на плиты и местах с отверстиями.

Схема армирования плит перекрытия

Существуют различные схемы армирования. Но у них всех имеется один общий принцип, который имеет следующий вид:

1. Арматура в верхней части плиты.
2. Арматура в нижней части плиты.
3. Армирование, которое перераспределяет нагрузку.
4. Подставки для катанки.

Схемы вполне могут и отличаться. Если имеются трудности в самостоятельном расчете нагрузки на плиту и составление схемы, то можно воспользоваться помощью профессионалов.

Этапы процесса работы по армированию плит перекрытия:

Этап 1. Расчет нагрузки

Изначально нужно произвести статистический расчет нагрузки на будущую конструкцию. Ее можно разделить на:

• действующую. К ней относится вес самой плиты, стен, отделочных материалов, потолка;
• временную. Это может быть мебель, люди, оборудование.

В дальнейшем, исходя из полученных результатов, выбрать толщину плиты и бетона, необходимое армирование и саму схему армирования.

Этап 2. Установка опалубки

Ее устанавливать обязательно нужно на всю длину плиты. Для этого на телескопические стойки необходимо установить продольные балки и поднять их на необходимую высоту. Затем на них смонтировать поперечные бруски и к ним закрепить фанеру. Полученную конструкцию выровнять при помощи уровня или нивелира. По желанию опалубку можно взять в аренду у строительных фирм, которые предоставляют данную услугу.

Этап 3. Сооружение каркаса

Его сооружать необходимо согласно готовой схеме. В основном размер ячеек составляет 150×150 мм или 200×200 мм. Нужно постараться сделать продольные участки каркаса целыми. Если все же не хватает длины, то арматуру нужно укладывать внахлест друг на друга, на минимальное расстояние равное 40 диаметрам. К примеру, если у используемой арматуры диаметр составляет 10 мм, то нахлест рекомендуется делать не менее 400 мм.

Места соединения арматуры должны находиться только в шахматном порядке. Все должно быть прочно закреплено. Арматуру приваривать между собой нельзя, а необходимо связывать только вязальной проволокой. В таком случае конструкция получится подвижной.

Установку дополнительных арматур в местах усиления нужно расположить между слоями каркаса. Дополнительное армирование сооружается при помощи отдельных прутьев, длина которых составляет от 400 до 1500 мм. Готовый каркас должен находиться весь в бетоне, пустое расстояние от опалубки до каркаса должно быть от 20 мм.

Этап 4. Заливка

Заливка бетона должна выполняться однократно, желательно использовать бетононасос. Залитую смесь нужно хорошо уплотнить, для этого необходимо использовать глубинные вибраторы. Затем в последующие несколько дней нужно периодически немного увлажнять плиту разбрызгиванием воды, для исключения появления микротрещин в ней. Изделие будет готова к эксплуатации через месяц, когда бетон полностью высохнет.

Благодаря армированию в завершение можно получить очень прочную и качественную конструкцию, которая с легкостью перенесет различные механические на нее воздействия.

plita.guru

Армирование плиты перекрытия в различных конструкциях

Строительство частного и многоэтажного типа не обходится без плит перекрытия, которые могут быть условно разделены на следующие виды: балочные, сборные железобетонные и монолитные.

Чаще всего для армирования используют стандартные сварные сетки из прутьев диаметром более 6 мм (в основном, от 8 до 14 мм). Расстояние между такими прутьями не должно быть более 60 см.

Чаще всего практикуется применение процедуры собственноручного армирования плит перекрытий. Ввиду закрепленного тандема «бетон и арматура» они обеспечивают достойный уровень прочности. Более того, таким образом, создают множество различных лестничных пролетов, арочных и армированных перемычек.

Характерные черты армированных плит перекрытия

Так как ширина ленты фундамента обычно бывает не более 400 мм, то ширина каркаса из арматуры будет составлять тоже 300 мм. Отступы каркаса от опалубки сверху, снизу и с обеих сторон должны составлять 50 мм.

Процесс создания монолитной конструкции обязательно должен включать в себя применение арматуры, которая представляет собой связующий материал в конструкциях из железобетона: лестничных пролетов, арочных и армированных перемычек, армированных плит. Армирование плит перекрытия монолитного образца осуществляется при помощи арматуры сечением 8 — 14 мм. Важное условие, предъявляемое к данной плите — ее толщина, которая должна составлять максимум 150 мм. При этом толщина может быть различной в зависимости от типа изделия.

Плиты перекрытия армированного типа дают возможность разрешить концепцию строительства действительно теплых домов. Они активно применяются в производственном, коммерческом и жилищном строительстве для построения крыши и горизонтальных перекрытий между этажами. Плиты перекрытий и покрытий дают возможность в итоге получить теплые перекрытия между этажами и гарантируют достойную защиту чердачных помещений и мансард в зимнюю пору, а также отсутствие холодных мостиков.

Вернуться к оглавлению

Маркировка армированных плит перекрытия

Армированные плиты перекрытий из бетона, как и обычный бетон, включают специализированную маркировку, на которую необходимо обращать внимание в процессе выбора плит. Железобетон маркируется при помощи пометок, состоящих из цифр и букв. Соответственно, смысл данных букв определяет тип плиты. Например, ПК — плиты перекрытия, НВ — настил внутренний, ПНО — плиты настила облегченные. Цифры, идущие после букв, определяют длину и ширину несущей конструкции в дециметрах.

Наиболее сложной в расшифровке является последняя цифра, определяющая допустимые нагрузки на плиту перекрытия в килопаскалях. Важно помнить, что совершенно любая единица, содержащаяся в последней цифре, означает 100 кг на 1 кв. м плиты. Например, цифра 7 уведомляет вас о том, что максимально допустимая нагрузка на изделие — 700 кг на кв. м.

В процессе выбора плиты из бетона необходимо иметь в виду, что данные строения отличаются не столько по размерам собственной маркировки, сколько по структуре. В зависимости от типа сечения плиты из железобетона армированного типа можно разделить на 3 вида: ребристые, пустотные и сплошные. Самые продаваемые и актуальные из трех групп — это пустотные плиты, имеющие множество преимуществ.

Арматура в сетку связывается при помощи вязальной проволоки. Размер ячеек 150х150 или 200х200мм. Арматура в сетке должна быть цельная, без разрывов.

Эти плиты перекрытия имеют относительно небольшую массу, что во многом упрощает процесс их транспортировки и монтажа. Помимо этого, такие плиты обладают большим процентом стойкости к деформациям и имеют замечательные звуко- и теплоизолирующие качества. Стоит отметить, что пустотный тип армированных плит может иметь разнообразную форму: вертикальную, круглую либо овальную.

Ввиду этих разновидностей плиты армирования можно выбирать для определенных ситуаций в зависимости от натуральных особенностей и характеристик климатической зоны, где вы желаете построить дом. При покупке железобетона обязательно учитывайте, что если плиты перекрытия применяются в качестве конкретно пола или потолка, необходимо практиковать армирование подобных конструкций ребристого типа (при этом ребра должны присутствовать только лишь с одной стороны).

Вернуться к оглавлению

Преимущества плит перекрытия армированного типа

Армирование перекрытия в местах его опирания на колонны сильно отличатся от обычного армирования, в этих местах требуются дополнительные объемные усиления: 1 — основныая сетка; 2 — дополнительное усиление основной сетки; 3 — «П» образные усиления краев плиты; 4 — «Г» образное усиление углов плиты; 5 — несущие стены.

Абсолютно все виды армированных плит перекрытия советуют примененять в покрытиях общественных и жилых зданий, в которых присутствуют стены из ячеистобетонных блоков, крупных блоков и кирпича. Плиты также подходят для зданий с максимальной влажностью воздуха до 60% и для сооружений, в которых присутствуют пароизоляционные особенности во внутренней плоскости стен с максимальной влажностью воздуха до 75%. При этом глубина опоры платформ не должна составлять менее 80 мм.

Плиты армированного типа дают возможность не только добиться эффективного отепления зданий, но и ускорить общий процесс строительства и увеличить процент звукоизоляции. Небольшая масса плит армирования и бетонных перемычек понижает нагрузку на основание и стены. Помимо всего прочего, это несет под собой еще и экономическую выгоду при постройке дома. Сама процедура армирования пустотных платформ перекрытия не требует применения огромной строительной техники (к примеру, подъемного крана), что, несомненно, упрощает постройку и является большим преимуществом.

Незначительный вес армированных плит и бетонных перемычек снижает нагрузку на стены и фундамент, позволяя дополнительно получить экономический эффект при возведении дома.

В итоге, применяя данные платформы перекрытия, общее сооружение будет иметь достаточно большую прочность и сможет без труда выдержать огромные напряжения и внешние факторы, такие как огонь, продолжительное время. Для сравнения этих железобетонных конструкций с другими материалами стоит сказать, что дерево способно выдерживать прямое воздействие огня не более 25 минут, в то время как монолитные платформы — более одного часа.

Возведение монолитных конструкций с применением крупных блоков и платформ перекрытия дает возможность строить дома любых размеров и сложности. В процессе создания платформ перекрытия присутствует возможность перекрывать помещение, имеющее неверную геометрию стен. Соответственно, возможно создавать даже наиболее диковинные по своим габаритам перекрытия. Опорой для такого армированного перекрытия в данном случае выступают не столько стены, сколько колонны, благодаря которым общая планировка здания будет иметь более свободный вид.

Для того чтобы качественно выполнить армирование плиты перекрытия и расчет всех нужных аспектов на стадии подготовки, необходимо использовать следующие инструменты:

• пистолет электрического типа для вязки арматуры;
• крюк для вязки арматуры;
• вязальную проволоку для арматуры;
• ручной шуруповерт для выполнения армировки;
• сварные сетки косвенной армировки.

Вернуться к оглавлению

Схема армирования платформы перекрытия

Обязательно выполняется схема армирования монолитного перекрытия. Она предусматривает дополнительное усиление в некоторых местах: середина плиты, места касания с опорами, места скопления нагрузок и места соприкосновения с отверстиями.

На данном этапе разработки необходимо обязательно учитывать все компоненты плиты, которые организуются между собой. В общем и целом, схема армирования платформы перекрытия будет иметь следующий вид: рабочие стержни в нижней и верхней частях плиты, арматура, перераспределяющая нагрузку и подставки из катанки. Используемые строительные чертежи могут также различаться между собой. Тем не менее, важно осуществить правильный расчет планируемой нагрузки и нужной толщины бетона. Расчет последней осуществляется согласно пропорции 1:30. Соответственно, для того, чтобы узнать необходимую толщину бетона, нужно разделить пролетную длину на 30.

В случае, если толщина платформы составляет свыше 150 мм, армирование совершается двумя пластами, которые располагаются друг на друге и связываются при помощи проволоки. Размер ячеек в этом случае не должен превышать пропорцию 200:200 мм, но в то же время и не должен быть менее 150:150 мм. Например, если ширина между несущими стенами — 6 метров, то толщина армированной платформы должна составлять 0,2 м.

Если же вы специально преуменьшите бетонную толщину, то расход металлопроката в разы увеличится. При этом если возрастет толщина, то и общие затраты на бетон тоже повысятся. Дабы достигнуть высокой прочности конструкций, желательнее всего использовать арматуру аналогичного сечения. Вспомогательная армировка может проводиться с помощью прутьев, имеющих длину 400-1500 мм.

Соединение отдельных прутов арматуры осуществляется при помощи вязальной проволоки и специального вязального крючка. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С.

Основная масса нагрузок приходится на нижнюю арматуру, а верхняя получает сжимающую нагрузку. С этим замечательно справляется бетон. Учитывайте и то, что армировку монолитной платформы перекрытия необходимо осуществлять по всей плоскости изделия, по возможности используя опалубку, являющуюся одним из наиболее важных стадий установки плиты. Допустимо и применение для этого дерева (обычных досок 50:50 миллиметров) либо же дешевой фурнитуры.

Важный момент — надежно и прочно закрепить стойки опалубки, поскольку масса бетона, применяемого в процессе проведения данной строительной операции может достигнуть 300 кг на один кв. м перекрытия. Единственный момент, без которого сложно обойтись на стадии монтажа плиты армировки — это стойки телескопического типа, которые способны выдерживать около двух тонн веса. Сравнивая их с досками, которые могут включать сучки либо микротрещины, многие советуют делать свой выбор именно в пользу стоек.

Вернуться к оглавлению

Верный расчет армировки

Чтобы правильно анализировать грунт, нужно произвести расчет самого армирования и строительства фундамента под какой-либо тип дома (деревянный, кирпичный). После того, как вы определите состав грунта на территории здания, выполнить расчет не составит большого труда, причем сделать это можно будет довольно точно. Расчет производится сразу по деформациям для нескольких решений армировки.

Помимо всего прочего, нужно выполнить расчет схемы разбивки осей для заливки ленточного фундамента под строение дома. Это можно осуществить, используя теодолит. Если же последний отсутствует, то допустимо применять лопату и работать вручную или же выполнить все работы автоматически с помощью спецтехники.

Вернуться к оглавлению

Правила армирования плиты перекрытия

Вид подготовленной к бетонированию опалубки с предварительно напряженной арматурой.

Армировка платформы перекрытия должна выполняться только в соответствии с конкретными требованиями технологического плана:

1. Напряженная сетка, которая состоит из высокопрочных канатов, должна обязательно использоваться для армировки плит, перекрывающих пролеты и тех, которые имеют длину свыше 8 м.
2. В частности, для армировки применяют обычные сетки сварочного образца из прутьев в диаметре свыше 6 мм. Дистанция между подобными прутьями не должна превышать более 60 см.
3. Толщина платформы будет зависеть от ширины перекрытия. Армировка прутьями осуществляется в том случае, если данное соотношение меньше (это можно определить, выполнив соответствующий расчет).
4. Толщина платформы менее 15 см дает возможность использовать только лишь однослойное армирование. Если же толщина большая, то необходимо создать два слоя (один — в нижней части, другой — в верхней).
5. Для заливки арматуры лучше всего применять жидкий бетон, имеющий марку М200. В противном случае, материалы не обеспечат должной прочности.
6. Помимо этого, выполняется расчет армирования плиты перекрытия, предусматривающий дополнительное усиление в определенных областях. Соответственно, данному усилению подвергаются места касания с опорами, скопления нагрузок, соприкосновения с отверстиями и середина плиты.
7. Вспомогательная армировка в основном используется только лишь для отверстий, а основная выполняется полноценно. Тем не менее, расчет опалубки необходимо осуществлять во всю длину конструкции.

Вернуться к оглавлению

Армирование платформы перекрытия самостоятельно

Схема армирования края плиты перекрытия: 1 — продольная арматура; 2 — поперечная арматура; 3 — «П» образное усиление; 4 — вертикальная арматура; 5 — несущая бетонная стена; 6 — утеплитель; 7 — наружная опалубка «техноблок»

В процессе монтажа данного перекрытия важным моментом является верный расчет плиты перекрытия, которая армируется. Если вы устанавливаете подобные платформы в домашних условиях, то советуют использовать горячекатаную арматуру из железа, имеющую класс А3. Диаметр подобной арматуры обычно составляет от 8 до 14 мм и зависит от расчетного давления.

Помните, что необходимо выполнять армировку плиты перекрытия во всю длину плиты и по возможности применять опалубку, являющуюся одной из важнейших стадий установки плиты. Для этого лучшим решением будет использовать дерево.

Платформу необходимо армировать двумя пластами. Первичная сетка прокладывается в нижнюю часть плиты, а вторичная — в верхнюю. Сетки должны быть расположены в средней части бетона, а защитный пласт опалубки не должен быть менее 15-20 мм. Арматура связывается при помощи вязальной проволоки. При этом размеры ячеек составляют 150:150 либо 200:200 мм.

Дополнительное армирование делается отдельными хлыстами длиной 400 – 2000мм, в зависимости ширины пролетов: 1 — нижняя армирующая сетка; 2 — верхняя армирующая сетка; 3 несущая стена; 4 — нижняя усиливающая арматура; 5 — верхная усиливающая арматура.

Арматура в сетке обязательно должна иметь цельный вид без каких-либо разрывов. Если же длина арматуры недостаточна, то ее можно подвязать с нахлестом, не превышающим 40 диаметров арматур. В случае, если вы используете армировку d — 10, то нахлест должен быть 400 мм. Стыки арматуры располагайте в шахматном порядке, в разбежку. Края верхней и нижней арматур необходимо связывать между собой П-образным усилением.

Нагрузка на платформу железобетона передается вертикально и распределяется по всей площади покрытия. Соответственно, можно сделать вывод: основная рабочая арматура — нижняя, которая испытывает растягивающие нагрузки. Верхняя, в свою очередь, получает нагрузки на сжатие. Инженерный расчет предусматривает вспомогательные усиления арматуры, однако, для этого существуют общие правила, придерживаясь которых можно без труда добиться результатов.

Процедура армировки нижней сетки подразумевает прокладку вспомогательной арматуры между несущими опорами в средней части. В случае связки верхней сетки усиления прокладываются над несущими опорами. Помимо этого, нужно произвести расчет множественных нагрузок и возможных отверстий для дополнительной арматуры. Вспомогательная армировка выполняется при помощи отдельных хлыстов, имеющих длину от 400 до 2000 мм в зависимости от ширины пролетов. Нижняя сетка усиливается между несущими стенами в области проема.

Верхняя сетка должна быть усилена над несущими стенами. При армировке платформ самостоятельно, очень важно обращать внимание на области опора колонн. Здесь процедура будет иметь ряд отличий от традиционного армирования, поскольку данные участки нуждаются в дополнительном объемном усилении.

Плиту перекрытия нужно заливать при помощи бетононасоса. В процессе заливки нужно обязательно уплотнять бетонный раствор (для этого в большинстве случаев используют глубинный вибратор). Процесс отвердевания бетона сопровождается его усадкой, которая будет возрастать при дальнейшем высыхании вещества. При этом на его плоскости неизбежно появятся микротрещины. Таким образом, по завершении заливки бетонным раствором рекомендуют проливать всю конструкцию водой на протяжении 2 — 3 суток. Имейте ввиду, что бетон лучше всего увлажняется не прямой струей, а с помощью разбрызгивания.

1popotolku.ru

Армирование плиты перекрытия, как правильно делать, полезные советы.

Полезные советы при армировании плит будут пустым звуком, если не изучить и понять базовые принципы армировки. Любая схема армирования для пустотелых или сплошных плит основана именно на данных принципах. Мы подскажем, как правильно сделать армирование для различных видов плит перекрытия.

Назначение плит перекрытия

Общепринятым железобетонным изделием, предназначенным для обустройства перекрытий межэтажных или между подвалом и 1 этажом, являются плиты перекрытия.

Для придания прочности при производстве данного вида изделий используют твердый и легкий бетон, усиленный арматурой. В процессе армирования монолитной плиты перекрытия изделие приобретает улучшенные качества: устойчивость к нагрузкам, огнестойкость и долговечность. Срок эксплуатации армированной плиты перекрытия достигает нескольких десятилетий.

Кроме строительства, существующие виды ЖБИ плит перекрытия используют для возведения сооружений теплотрасс и панелей коммуникационных.

Схемы армирования, виды

В процессе монтажа плиты перекрытия могут приобретать положение опоры по контуру, свободное опирание или иметь защемление на опорах. В любом случае монтажа необходимо произвести расчет армирования плиты перекрытия.

Расчетные схемы армирования предназначены для балочных и многопролетных перекрытий.

Для балочных плит и усилий, действующих в одном направлении, относят схемы:

•        консольные (защемление плиты в одной кромке)

•        однопролетные  разрезные

•        многопролетные.

Согласно нормативным документам, к балочным плитам перекрытия относят прямоугольные плоские равномерно нагруженные плиты. Опирание плит может быть по контуру, по двум противоположным сторонам либо по защемленным 3-4 сторонам в зависимости от соотношения пролета.

Для многопролетных неразрезных плит существуют свои расчетные схемы армирования, отвечающие требованиям нормативных документов:

•        СНиП 52-01-2003 «Бетонные и железобетонные конструкции»

•        СНиП 3.03.01-87 и ГОСТ Р 52086-2003.

Для расчета определения типа армирования, полезных нагрузок и длины плит используют специальные графики и таблицы.

Для расчета схем армирования существуют специальные программные расчетные комплексы (LIRA). Рассчитать собственноручно подобную схему без базовых знаний расчетчика достаточно сложно.

Плиты перекрытия, какие виды существуют

маркировка

Отличить категорию плит перекрытия позволяет стандартная маркировка, которая является основным критерием при выборе изделия. Смысловая аббревиатура обозначает тип изделия:

•        плита перекрытия (ПК)

•        внутренний настил (НВ)

•        плита настила облегченная (ПНО).

Цифры, идущие после буквенной аббревиатуры, обозначают габаритные размеры плиты, указанные в дециметрах.

виды

Различают следующие виды плит перекрытия:

•        сплошные (монолитные)

•        пустотелые (пустотные)

•        специального назначения.

Сплошные железобетонные плиты (П) используют при создании перекрытий в жилых и общестроительных сооружениях. Например, плита П-48-12-22-8АТ5 толщиной 220 мм весом 2,65 т. За счет значительной массы монолитная плита перекрытия обеспечивает при монтаже необходимую звукоизоляцию.

Пустотные (ПК) плиты перекрытия имеют пустоты круглой или овальной формы. У плит с пустотами круглыми стандартная высота равна 220 мм. Пустотные плиты выпускают следующих размеров: ширина 100, 120, 150 мм.

Вот так выглядит обозначение наиболее используемой плиты:  ПК45-12-8 весом 1,58 т.

Базовая схема армирования плит

Схема армирования зависит от вида изделия из железобетона, но общие принципы и базовая схема армирования должны быть заложены. Это обусловлено идентичным методом работы всех ЖБИ конструкций – нагрузка происходит сверху и распределяется вниз на всю площадь плиты покрытия. Основной рабочей нагрузкой арматуры является нижняя, а на верхнюю часть приходится сжимающая нагрузка. Нижняя часть арматуры испытывает значительное растяжение.

Базовое стандартное армирование плит состоит из элементов:

в нижней части

•        рабочих стержней арматуры

в верхней части

•        рабочих стержней, подставки для катанки, перераспределяющего армирования.

Для справки: диаметр рабочих стержней для обеих частей одинаковый.

обязательное армирование

Подскажем, что обязательному армированию подлежат:

•        середина плиты

•        ореолы скопления нагрузок

•        места касания плиты с опорами

•        места соприкосновения с технологическими отверстиями.

правила армирования

Армирование плит перекрытия выполняют согласно технологическим требованиям:

•        напряженная сетка плиты

•        пролеты, имеющие длину более 8 м.

стыки соединения

При использование многопустотных плит перекрытия в качестве диафрагмы жесткости, особое внимание уделяют стыкам соединений. Армирование играет важную роль и не допускает смещение плит по горизонтали. Стыки по длине плиты воспринимают срезающие усилия.

Продольные стыки существуют между краями плит пустотных и балками, идущими параллельно перекрытию. Для продольных стыков характерна передача усилия среза в плоскости перекрытия. Напрашивается вывод, как правильно делать армирование в мудреных схемах?

Делаем армирование плиты монолитной

Мероприятия по армированию производят после сооружения опалубки. Между арматурной сеткой (верхней и нижней) закладывают вертикальные разделители. Для этого используют крюки или петли, которые в местах опирания перекрытия усиливают Г или П-образными элементами. Усиление производят по всему контуру плиты, при этом основная нагрузка передается нижнему слою.

Поэтому нижний слой арматуры должен быть мощнее. Усилению подлежат верхний пояс арматуры, а нижний в середине, при соблюдении неразрывности стержневого ковра. По всей площади фиксируют вилки для укладки ригелей. Затем на стойки выкладывают ригели направляющие и подпорные, на которых будет расположена обшивка горизонтальной опалубки и монтаж дощатых ограждений.

Образованная система должна исключить содержание зазоров или щелей. Получившиеся зазоры заполняют монтажной пеной. Мелкие щели после бетонной заливки будут заполнены щебнем.

Армирование пустотной (многопустотной) плиты

Армирование многопустотных плит начинают с создания наглядного чертежа. Каркас армирования изготавливают из стальной проволоки и стержневой арматуры, в некоторых случаях используют канаты.

Усиление производят по схеме, аналогичной армированию монолитной плиты, почти как в этом видео.

svouimirukami.ru
