Подключение бойлера косвенного нагрева к одноконтурному котлу

Отопление в частном доме, да и вообще нагрев воды в нем – то, что нужно обязательно оборудовать, чтобы жить в комфортных условиях. И чем экономичнее будет организован процесс нагрева воды (а в этом случае без такого оборудования как БКН не обойтись), тем лучше будет для владельца коттеджа, ведь это позволит снизить затраты средств. Подключение бойлера косвенного нагрева к одноконтурному котлу – задача не из простых, но она вполне решается самостоятельно. Главное – разобраться, как это делается.

Подключение бойлера косвенного нагрева к одноконтурному котлу

Содержание статьи

Бойлер косвенного нагрева – что за агрегат?

Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.

Бойлер косвенного нагрева

Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.

Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.

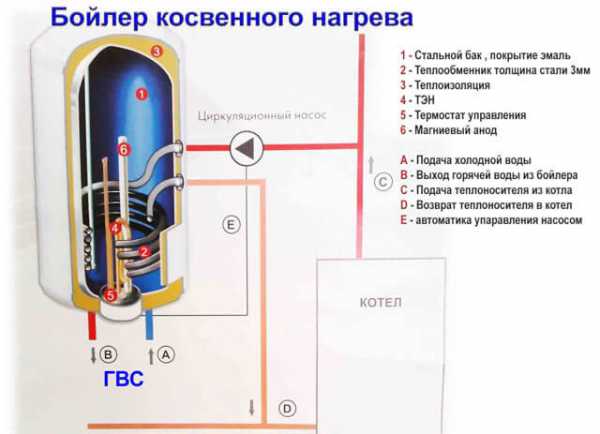

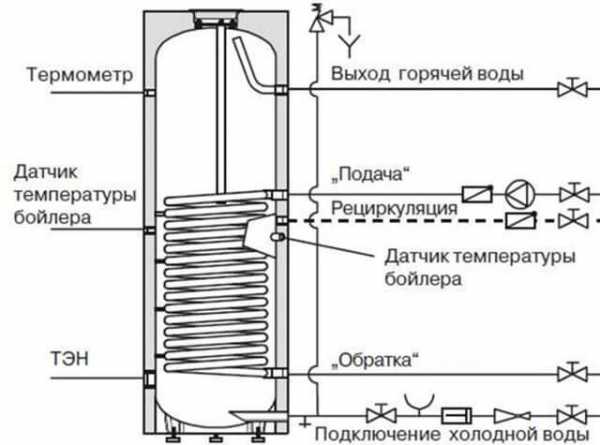

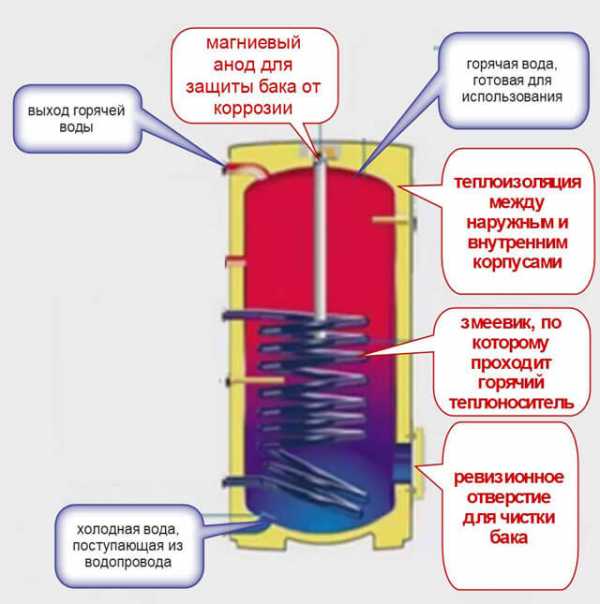

Устройство бойлера косвенного нагрева

На заметку! Баки некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают сохранить воду в надлежащем качестве и защитить металл бака от коррозии.

Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.

Бойлеры косвенного нагрева

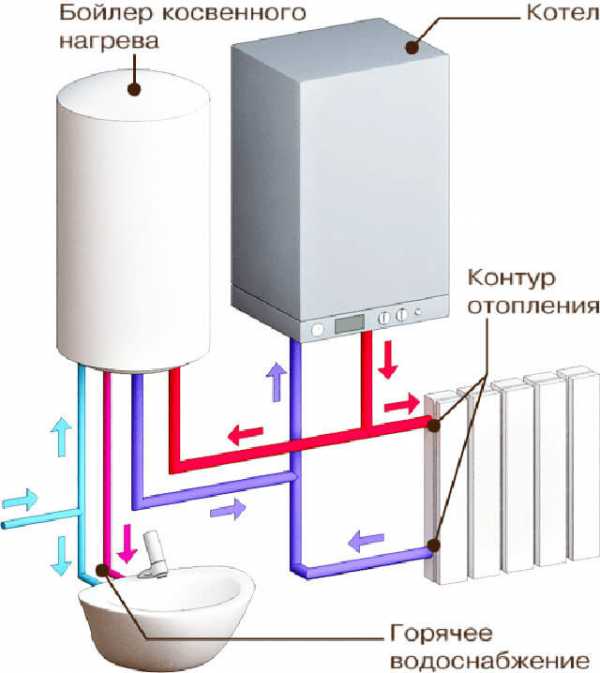

Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.

Достоинства, недостатки, виды оборудования

Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.

Водонагреватель косвенного нагрева

Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.

Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.

Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел

На заметку! Существует несколько типов бойлеров косвенного нагрева. Посмотрим, чем они отличаются друг от друга.

Таблица. Виды бойлеров КН.

Вид	Описание
Со встроенным управлением	Такие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
Без встроенного управления	Такие баки обычно подключают к системе, оснащенной автоматизированным котлом. Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.

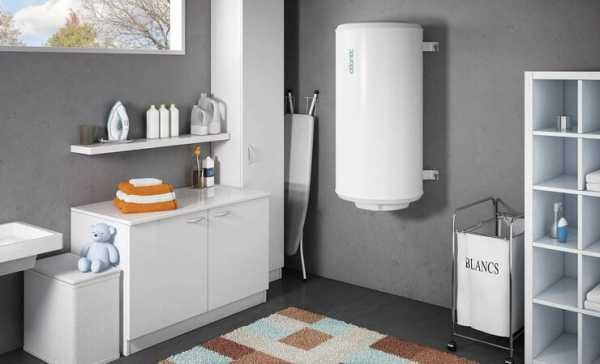

Настенный	Как не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется. Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
Напольный	Этот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
Вертикальный	Наиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
Горизонтальный	Это обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.

Использование бойлера косвенного нагрева и электрокотла

На заметку!

Важно понимать, что чем меньше бойлер, тем быстрее в нем нагреется вода. Хотя современные конструкции порой позволяют нагреть большой объем воды за очень короткий срок.

Как подбирается мощность котла?

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

1. Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.

   У таких бойлеров есть свои плюсы и минусы

2. Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.
3. Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.
4. Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше. Также важно брать тот бойлер, который не будет ржаветь.

   Правильный выбор бойлера косвенного нагрева

5. Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.
6. Насос для загрузки оборудования тоже должен быть оптимальным. Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.

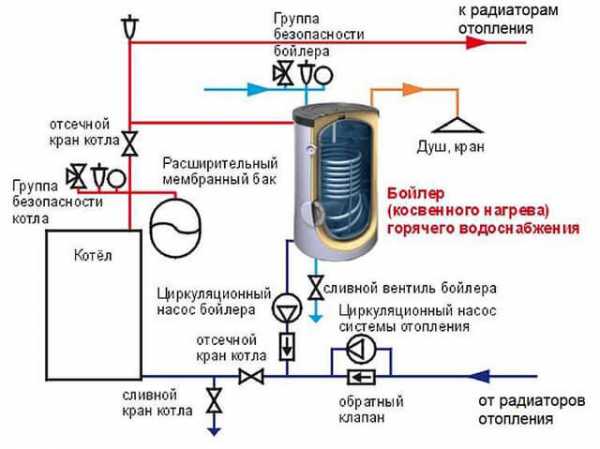

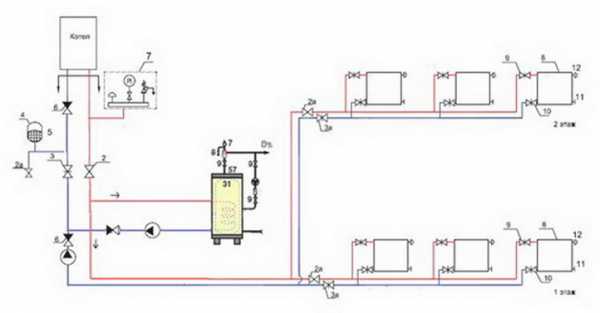

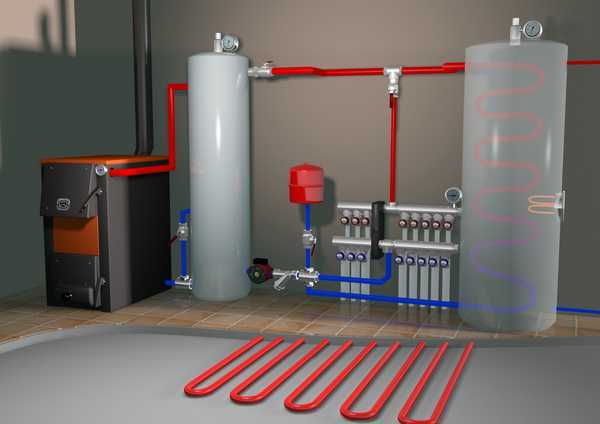

   Схема подключения накопительного бойлера косвенного нагрева

7. Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.
8. Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.

Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Подсоединение агрегата БКН к котлу с одним контуром

Подсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д. Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки. Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.

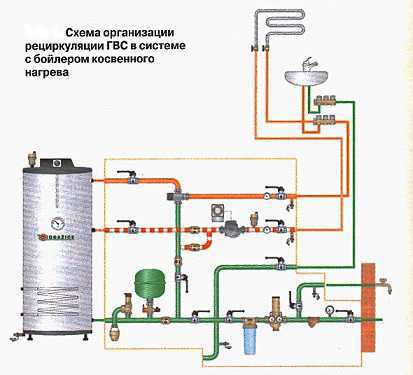

Схема бойлера, включенного в систему рециркуляции

Одноконтурный водонагреватель встречается чаще, чем другие виды. Так что мы будем рассматривать подключение БКН именно к одноконтурному котлу. Существует несколько методик.

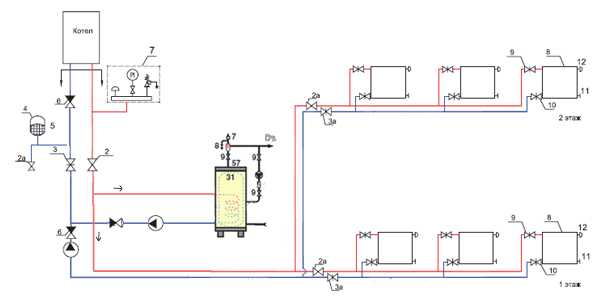

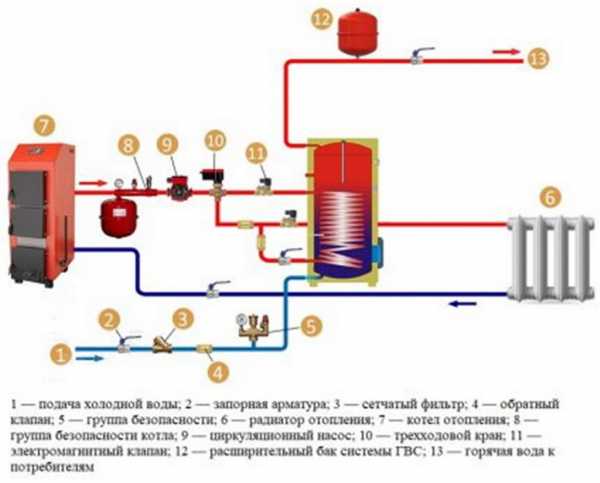

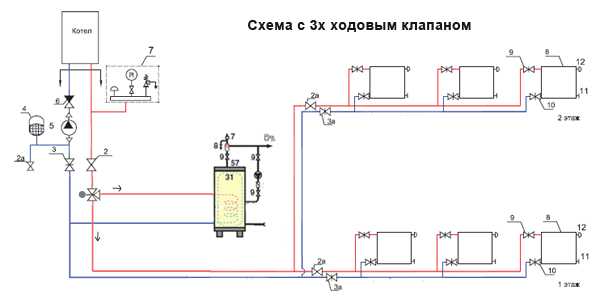

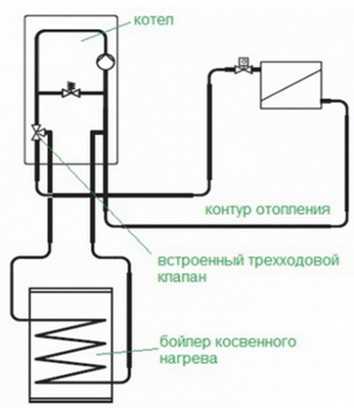

Система на основе трехходового клапана

Если семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат. Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет.

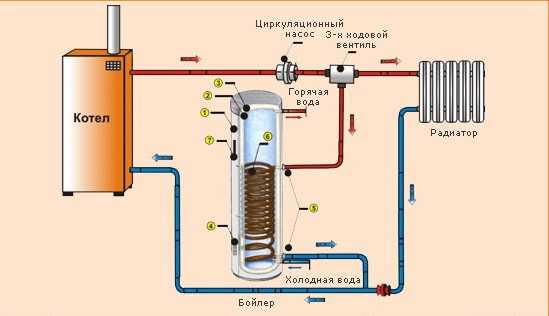

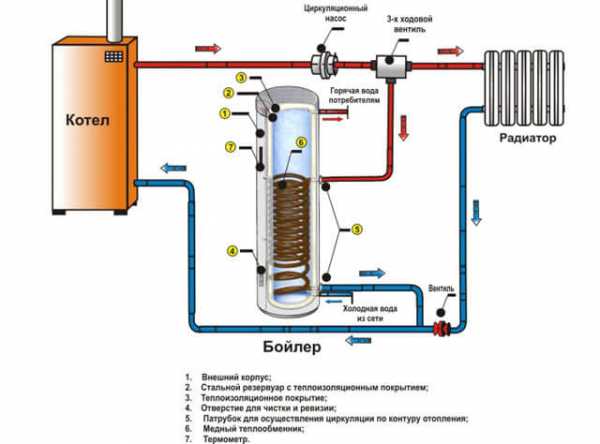

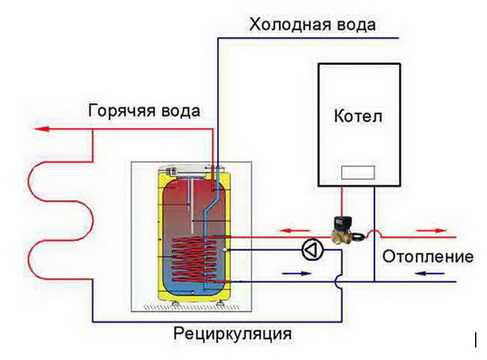

Подключение бойлера к котлу с применением трёхходового клапана

Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.

Важно! Если настроить термостат неправильно, то есть установить слишком высокий показатель температуры, то клапан всегда будет направлять воду на ГВС, а не перераспределять ее между водопроводом и отоплением.

Термостат бойлера

Два циркуляционных насоса

Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.

Схема установки бойлера в системе с двумя циркуляционными насосами

Важно! Чтобы теплоноситель не смешивался, нужно перед каждым насосом поставить обратный клапан.

Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

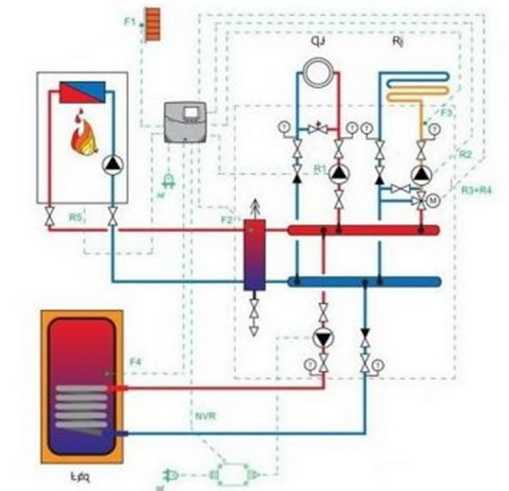

Гидравлическая стрелка

Этот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.

Meibes HZW 50/6 135 кВт 6 м3/час, гидравлическая стрелка

Особенности подсоединения БКН

Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

1. Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену. Крепеж производится при помощи анкеров.

   Установка бойлера косвенного нагрева – бережное отношение к теплу

2. Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера.
3. Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды. Так что лучше его ставить на небольшой подиум. При этом БКН не стоит ставить слишком далеко от котла непосредственно.
4. Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.

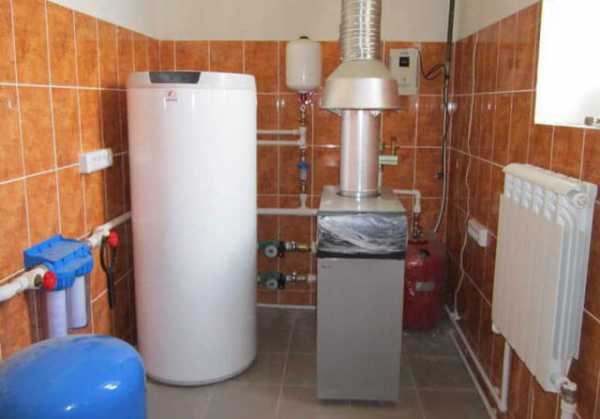

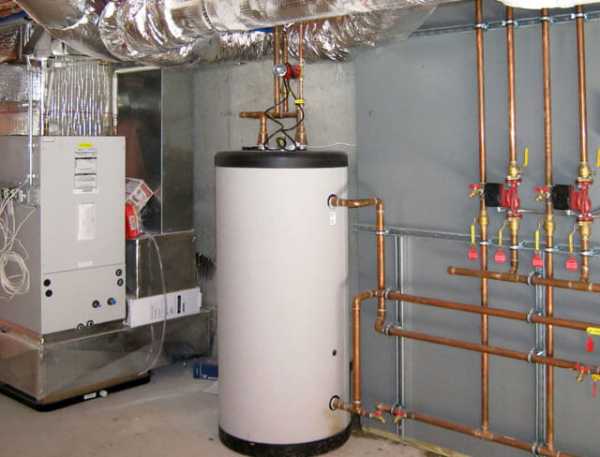

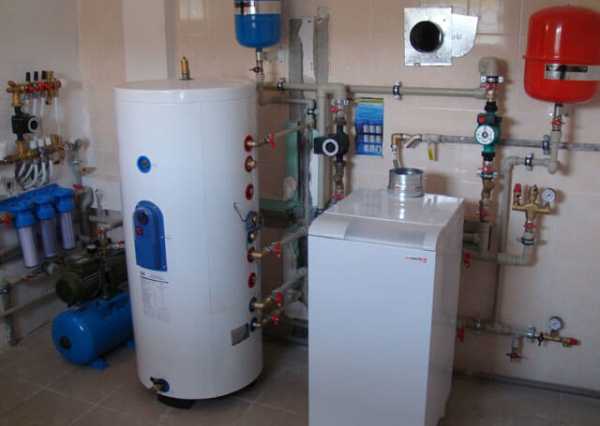

   На фото — бойлер косвенного нагрева

5. Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств.
6. Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу.

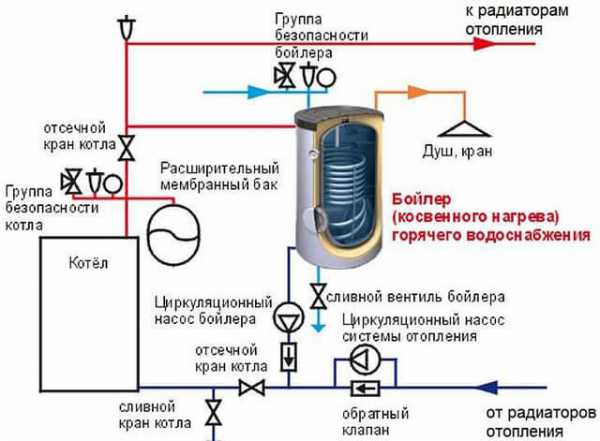

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды. Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя труба

Расширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Как подключить бойлер КН к одноконтурному котлу?

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

stroyday.ru

Схемы подключения косвенного бойлера к котлу

Бойлер косвенного нагрева может подключаться к любому источнику энергии, который нагревает жидкий теплоноситель и дает его циркуляцию. Наиболее типичное подключение – к котлу отопления дома (схемы прилагаются). Но также бойлер может разогреваться тепловым насосом, солнечным коллектором, отдельным теплогенератором, централизованной системой отопления…

Бойлеры косвенного нагрева от нескольких источников

Отдельные модели косвенных бойлеров могут содержать не один нагревающий змеевик, а несколько, и предназначены для подключения к нескольким источникам энергии.

Например, в Европе само собой разумеющееся, если бойлер нагревается солнечным коллектором и котлом. Причем котел – вспомогательный элемент, когда нужно разогреть быстро, или когда энергии солнца не хватает.

Важно и то, что летом для нагрева воды на бытовые нужды котел включать (растапливать) не нужно, достаточно и энергии солнца.

Но в то же время модели с несколькими змеевиками дороже. Поэтому при выборе нужно решить – какая схема подключения бойлера применяется, сколько источников энергии будет задействовано и каких.

Дополнительный нагреватель – электрический тен

У нас в большинстве случаев ограничиваются простейшими моделями с одним змеевиком внутри, нагревающимися лишь от котла. Как обычная опция – наличие еще и электротена, но удорожание с ним незначительное. Цель электротена все та же – подогреть воду, когда котел не работает.

Также бойлеры косвенного нагрева различают по автоматике управления, она либо отсутствует вовсе, либо прилагается для навесного монтажа, или встроена в сам бойлер.

Простые бойлеры – для газовых котлов

Простейшие бойлеры без автоматики предназначены для работы с автоматизированным газовым котлом, у которого внутри имеется схема управления бойлером на основе трехходового клапана. Котел получает данные с термодатчика в бойлере о температуре воды, переключает клапаном подачу теплоносителя с отопления на бойлер, в результате горячий теплоноситель начинает циркулировать по теплообменнику бака и нагревает воду. Когда она разогревается до заданного значения, котел снова переключается на нагрев отопления.

Баки с автоматизацией управления

Встречаются бойлеры с элементами автоматизации внутри. На входе змеевика нагрева находится двухходовой клапан «открыт-закрыт», который по команде термореле (механической термоголовки с выносным датчиком) открывает циркуляцию теплоносителя через змеевик. Такая схема наиболее простая и менее эффективная для быстрого нагрева воды, чем первая, так как котел оказывается нагруженным и бойлером и отоплением одновременно. Это не редко применяется в простых системах с твердотопливным котлом.

Подключение бойлера через насос

Аналогично работает схема управления бойлером с помощью насосов. На отвод от подачи котла просто ставят еще один насос, а за ним бойлер. Насос включается по команде термостата, который находится в бойлере.

Как будет влиять насос на систему отопления точно не известно, но на практике, как правило, он фактически закорачивает более половины струи теплоносителя на бойлер, в худшем случае, – опрокидывает струи в других параллельных ветвях, что иногда не приемлемо. После нагрева бойлера насос выключается и схема отопления переходи в штатный режим работы.

Но такая схема включения косвенного бойлера наиболее популярна с твердотопливными котлами, а также при наличии гидрострелки, которая устраняет влияние одного насоса на другой.

Схема с вынесенным трехходовым краном

Наиболее типичная схема управления косвенным бойлером по типу «приоритет бойлера» – на основе трехходового клапана, т.е. фактически снаружи на стенах монтируется то, что бывает спрятано в автоматизированном газовом котле, или в автоматизированных моделях бойлера. Схема с приоритетом бойлера, когда делается выбор – бак или радиаторы — наиболее функциональна во всех отношениях, так как в ней нет ненормальных режимов работы отопления, а вода греется быстро, всей мощью котла (котел разгоняется на нагрев бойлера) и всегда поддерживается горячей.

Типичная гидравлическая схема подключения косвенного бойлера — реализован приоритет нагрева бытовой воды

Схема без автоматизированного управления

Простейшее включение в отопительную сеть косвенного бойлера – через настроечный винтовой клапан. Бак врезается в сеть первым от котла, как обычный радиатор между магистральными трубами подачи и обратки. Если нужно включить нагрев воды, кран приоткрывается вручную. Положение вентиля (степень открытия) выверяется по опыту для данной сети – чтобы и струю не закорачивать, и чтобы вода подогревалась. Нужно нагреть побыстрее – полное открытие. Схема наиболее дешевая и популярная, используется также с самодельными бойлерами.

Трехходовой клапан в данной схеме служит для защиты котла от холодной обратки

Реализуем циркуляцию горячей воды

Неплохо будет, если при открытии любого любого горячего крана сразу идет горячая вода и не нужно сливать холодную  Для этого делается циркуляция воды согласно схеме.

При выборе бойлера нужно приобретать пригодный для схемы обвязки с циркуляцией горячей воды,  – с дополнительным отводом в середине объема бака, для подключения обратки с циркуляции. Слабомощный насос 5 – 10 Вт обеспечит присутствие возле кранов  горячей воды всегда.

Какой косвенный бойлер предпочесть

В продаже можно встретить сходные по дизайну котел и косвенный бойлер, — продукция одного производителя, полностью совместимые, автоматизированные… Конечно такой выбор предпочтительнее. Также и два в одном – и котел и бойлер в одном корпусе…

Если делать подбор к уже имеющемуся отоплению, то, как правило, не следует экономить на мощности теплообменника, особенно для котлов за 20 кВт – можно греть воду фактически в непрерывном режиме. Объема же, при таких мощностях, достаточно и 100 литров на все нужды.

teplodom1.ru

обвязка котла с бойлером, схема подключения, установка, как подключить

Содержание:

Пользоваться благами цивилизации, в частности, горячей водой, сегодня уже не роскошь, а привычная необходимость. Удобный и экономичный способ организации горячего водоснабжения в частном домовладении — установка бойлера косвенного нагрева.

Выполнить монтажные работы не сложно, если знать принцип работы, устройство бойлера и познакомиться с возможными схемами его подключений к отопительному агрегату.

Что представляет собой бойлер косвенного нагрева

Чтобы понять устройство бойлера косвенного нагрева, надо представить большой бак, наполненный водой, внутри которого встроен теплообменник. Он нагревается от отопительного котла, у которого есть возможность подключения к водяному контуру.

Нагретая котлом вода циркулирует по змеевику, через стенки отдавая тепло воде, которая залита внутри бака. Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. «Косвенным» бойлер называют потому, что ГВС в данном случае — это «побочный» или «косвенный» эффект от теплообменника котла, главная задача которого — отопить помещение.

Важно. Для защиты от коррозии стенок бака в него монтируют магниевый анод. С этой деталью агрегат служит значительно дольше.

Какими бывают бойлеры

Бойлеры косвенного нагрева бывают двух разновидностей:

• c встроенной системой управления нагрева горячей воды;
• без автоматики.

При встроенном управлении подсоединение бойлера косвенного нагрева к котлу выглядит просто: от котла подводят для змеевика подачу (вывод) горячей воды, к баку подводят холодную воду, вверху предусматривают патрубок выхода подогретой воды для раздачи. Остаётся лишь наполнить бойлер водой и «цивилизацией» можно пользоваться. У таких устройств предусмотрены свои датчики температуры, и автономное управление, которое открывает или закрывает поступление воды от котла в теплообменник. В основном, отопление бойлером оправдывает себя с финансовой точки зрения.

Существуют варианты, когда бойлер функционирует в паре с автоматизированным котлом. В определённое место устанавливают температурный датчик, который связывают с отопительным агрегатом. Затем выполняют обвязку котла с бойлером косвенного нагрева по схеме. При этом, обвязка бойлера косвенного нагрева должна выполняться опытным специалистом. Есть возможность подсоединения водонагревателей и к энергонезависимым котлам.

На рынке есть бойлеры, изготовленные из различных материалов: из нержавеющей стали, стальные со специальным эмалированным покрытием. Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. У них нет швов, и они могут противостоять коррозии.

Важная особенность, о которой нужно знать: температуру воды в бойлере нельзя нагреть выше температуры теплоносителя змеевика. Таким образом, если отопительный агрегат настроен на 45 градусов, выше этого порога вода в бойлере не нагреется.

Это небольшое неудобство можно обойти, если установить комбинированный водонагреватель со встроенным ТЭНом. При этом основной нагрев воды будет идти за счёт змеевика от котла, а электрический нагреватель температуру подкорректирует. Хорошо показала себя такая система, если в качестве главного источника тепла стоит твердотопливный котёл: вода останется тёплой при прогоревшем топливе. Бойлер для твердотопливного котла — это идеальный вариант удобного получения горячей воды.

К каким отопительным агрегатам можно подключать

Подходит бойлер косвенного нагрева для твердотопливного котла, при этом вода долго остаётся горячей. Хорошо сочетается бойлер с газовым, электрическим, или работающим на жидком топливе отопительных агрегатах. Ограничений по виду топлива нет. То есть монтаж бойлера косвенного нагрева выполняют в паре с любым котлом, у которого есть выход на водяной контур. Комбинированный тип решит проблему, когда нагрев основного теплообменника будет отключен.

Монтаж зависит от того, какая модель выбрана: с автономной системой регулировки нагрева воды или нет. Автономная система управления гораздо удобнее. Во втором случае придётся продумать систему контроля температуры. Подключение бойлера косвенного нагрева к одноконтурному котлу — ответственный процесс, к которому нужно подходить подготовленным. В любом случае, если в доме стоит одноконтурный котёл, то бойлер считается наилучшим решением для организации ГВС.

Совет. Если бойлеры большие по объёму, есть смысл установить несколько теплообменников, чтобы сократить время подогрева воды. Для этой же цели, а так также для того, чтобы вода долго держала температуру, бойлеры изготавливают с теплоизоляцией.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.

Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Важно. Схема подключения к котлу бойлера косвенного нагрева хорошо работает только в том случае, если позволяют мощностные характеристики отопительного прибора.

Принципы подключения и схемы

 Принципиальная разница схем при подключении одноконтурного котла заключается в том, что в одном случае в приоритете оказывается ГВС, в другом — отопительная система. Преимущества и недочёты этих схем:

1. Если в приоритете отопление дома, то на подогрев воды идёт лишь часть теплоносителя. Поэтому вода греется долго. Это особенно ощущается при больших расходах ГВС. Однако эта система будет вынужденной, когда мощность котла предельная для обогрева дома.
2. Если в приоритете горячее водоснабжение, весь объём теплоносителя проходит через бойлер. Для этого нужно определённое время. Только после того, как заданный температурный уровень будет достигнут, теплоноситель направится в отопительную систему. Регулировка температуры происходит с помощью датчика, термостатического клапана или термореле. Схема работоспособна при запасе мощности отопительного агрегата в 20-30 процентов.

Этот способ предпочтительней тем, что горячая вода будет всегда, а на отоплении это практически не отразится. Вода нагревается за 15-35 минут, чтобы выровнять температуру, потребуется примерно 5 минут. Помещение за это время не успеет остыть. Обвязка твердотопливного котла с бойлером косвенного нагрева ничем не отличается от схем с газовым отоплением.

Общие требования

Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования:

1. На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера. (не путать с расширительным баком для отопления). Он играет роль нейтрализатора при тепловом расширении воды.
2. Обязательно на всех трубах, которые ведут к бачку врезают шаровые краны. Они понадобятся при ремонте или профилактическом обслуживании циркуляционного насосов, трёхходового клапана или других элементов системы.
3. Бойлер считается более безопасным в процессе эксплуатации, если он оснащён термостатом для предотвращения от чрезмерного перегрева. В базовой комплектации такие водонагревательные аппараты оснащены предохранительными клапанами, выпускающими пар от горячей воды и предотвращающими разрыв корпуса бака.

В целях безопасности на трубе подачи воды в бойлер нельзя ставить обратный клапан, чтобы не допустить противотока.

Монтаж с принудительной циркуляцией теплоносителя

Как подключить бойлер к отоплению, когда в системе отопления на подаче теплоносителя действует циркуляционный насос? От котла нужно делать монтаж отдельного водяного контура. При такой схеме происходит параллельное подключение бойлера и системы отопления.

Обвязка котла с бойлером косвенного нагрева происходит следующим образом:

1. Возле циркуляционного насоса врезают трёхходовой клапан. Его работа управляется температурным датчиком от бойлера.
2. Трёхходовой клапан подключают к бойлеру, чтобы соединить с системой отопления.
3. На обратке перед котлом устанавливают тройник, в который подключают патрубок для теплоносителя.

Вот как эта схема работает в реальности:

1. От датчика на клапан поступает сигнал о том, что уровень температуры в бойлере упала.
2. Трёхходовой клапан переводит поток теплоносителя к бойлеру.
3. Водяной контур отопительной системы отключается. Теплоноситель устремляется в змеевик и нагревает воду.
4. Когда температура воды достигнет заданного показателя, клапан переводит поток на отопительный контур.

Монтаж с двумя циркуляционными насосами

Подключение бойлера косвенного нагрева к газовому котлу можно произвести и по другому сценарию, без использования трёхходового клапана. При этом нужно делать монтаж сразу двух циркуляционных насосов. Один из них может быть смонтирован на подающей трубе, либо на обратке. Контур подсоединяют простейшими тройниками. Теплоноситель перенаправляется в нужную сторону путём включения и выключения насосов. Управляет всем температурный датчик с двумя парами контактов.

Когда вода в бойлере остывает, включается цепь питания циркуляционного насоса, установленного в контуре бойлера. После того, как вода прогреется, «просыпается» циркуляционный насос, который с силой проталкивает теплоноситель к радиаторам.

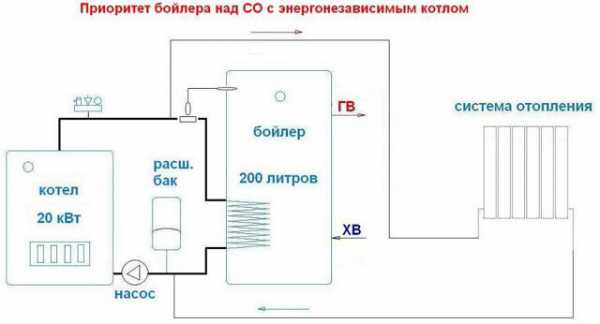

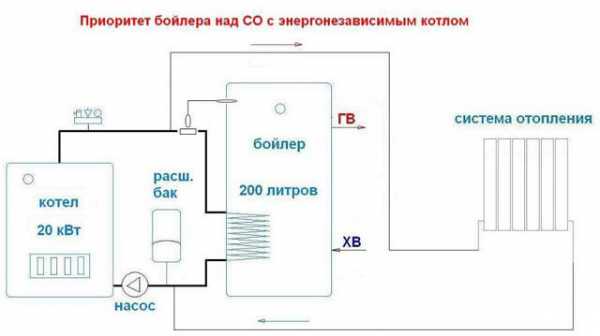

Как работает бойлер в паре с энергонезависимым котлом

Если в качестве источника обогрева работает энергонезависимый котёл, чтобы в приоритете была ГСВ, бойлер надо расположить выше радиаторов. Это легко сделать, если модель настенного типа. Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов.

В напольной модели вода нагреется, но времени понадобится гораздо больше. Кроме того, внизу бака вода останется не прогретой. Её температура не превысит уровень нагрева обратки в системе отопления. При такой схеме поток теплоносителя происходит самотёком, движущей силой выступает гравитация. Есть способ монтажа, при котором к бойлеру с подключают циркуляционный насос. Но это не выход, потому что при отсутствии электричества вода не нагреется. Специалистами разработано несколько схем, подогнанных под гравитационные системы отопления.

Хитрость в том, что диаметр трубы, предназначенной для контура водонагревателя, берут на один шаг больше диаметра отопительной трубы. Теплоноситель по законам физики «выберет» трубу с большим диаметром, то есть бойлер окажется в приоритете.

При другом способе в систему отопления устанавливают термостатическую головку со встроенным датчиком, работающую на батарейках. Всё очень просто: с помощью регулятора термоголовки задают нужный уровень нагрева воды. Пока вода холодная, термостат открывает путь воде на бойлер. Как только вода прогреется, теплоноситель направляется на отопительный контур.

Важно. Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя.

Как поступить, если требуется рециркуляция

 Часто возникает ситуация, когда в ванной есть полотенцесушитель, через которую должна постоянно циркулировать вода. В этот процесс можно задействовать и котёл, и бойлер.

 В этом случае нагретая вода будет беспрерывно циркулировать по замкнутому кругу с помощью насоса. Преимущество такой схемы в том, что вода из крана будет литься сразу горячей(спускать её не нужно).

Но есть и недостаток: при рециркуляции повышен расход топлива. Продвигаясь по полотенцесушителю, вода будет стремительно охлаждаться, котлу придётся чаще «отвлекаться» на ГВС и при этом расходовать дополнительное топливо. Особенно это будет ощущаться при схемах, где участвуют твердотопливный котел и бойлер косвенного нагрева.

Но даже не этот момент отталкивает многих от применения этого способа. При рециркуляции водные слои смешиваются, и общая температура нагрева воды в контуре ГВС падает. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий. Но зато полотенца всегда будут сухими.

Как избежать этих недочётов? Есть особенные модели бойлеров с косвенным нагревом воды с уже предусмотренной рециркуляцией. Полотенцесушитель подключают к предназначенным для этого патрубкам на бойлере. Устройства значительно дороже, чем подобные варианты водонагревателей с таким же объёмом, только без системы рециркуляции.

teplospec.com

Схемы и методы подключения бойлера косвенного нагрева

Многие люди, имея проблемы с центральным горячим водоснабжением в квартире или доме, решают установить бойлер косвенного нагрева. Он считается экономным и удобным в использовании. Но как происходит подключение бойлера косвенного нагрева? Существует несколько основных методов, которые подойдут как для квартиры, так и загородного дома.

Что это?

Бойлер косвенного нагрева – емкость кубической или цилиндрической формы, внутри которой установлен теплообменник, в большинстве случае выполненный в виде спиралевидного змеевика. По нему проходит теплоноситель из системы отопления, с помощью которого и нагревается вода в баке. Такие системы хорошо подходят для небольших домов.

Водонагреватель в большинстве случаев не имеет собственного теплоисточника. Он пользуется энергией внешнего отопления. Это может быть центральная система или отдельный котел. Поэтому для каждого случая используется собственная схема подключения бойлера косвенного нагрева.

Подсоединение к отоплению

Подобные водонагреватели монтируются к системе отопления и водоснабжения. Чтобы все работало хорошо, нужно:

• холодную воду подводить к нижней части агрегата;
• обеспечить выход горячей сверху.

При этом обогрев подводится таким образом, чтобы теплоноситель двигался вниз. Получается, что горячий поток заходит по верхнему патрубку, а уже холодный выходит по нижнему. Именно за счет такого подключения удастся достичь высокого КПД.

Подсоединение через трехходовый клапан

В основе этого вида подключения используется два контура:

• отопительный;
• нагревательный.

За счет использования трехходового клапана обеспечивается равномерное распределение между двумя линиями. Основной приоритет находится у системы водоснабжения, а только потом у отопления.

При этом управлять клапаном нет необходимости – все работает в автоматическом режиме. Для этого предусмотрен термостат, который при остывании переключает клапан, и вода из системы отопления подается в нагреватель. Когда в обогревателе температура поднимается до нужного уровня, опять происходит изменение направления движения жидкости, и она подается в радиаторы.

В большинстве случаев установка бойлера косвенного нагрева осуществляется именно таким способом. Дело в том, что система просто незаменима в случае использования большого количества воды в доме.

Важно! Устанавливая пределы срабатывания термостата, нужно учитывать до какой отметки будет нагреваться жидкость в котле. Поэтому на аппарате рекомендуется ставить температуру немного ниже, чем на отопительном агрегате. В противном случае последнему придется практически постоянно работать на водонагреватель.

Использование двух насосов

Еще одним неплохим вариантом является установка обратного клапана и двух насосов. В этом случае управление каждым узлом осуществляется собственной установкой создания давления. Подключение бойлера косвенного нагрева к котлу осуществляется параллельно другим узлам, но при этом имеет приоритет.

Циркуляционные насосы устанавливаются перед водонагревателем и системой отопления. Для управления используется термодатчик, который отправляет на устройства соответствующие сигналы.

Подобная системы считается весьма подходящей для отопления, основанного на двух котлах. При этом один из них полностью передает энергию в радиаторы, а второй имеет выход и к водонагревателю.

В случае остывания жидкости в водонагревателе теплоноситель отправляется для нагрева, а когда температура поднимается до нужной отметки – переключается на отопление. Обратный клапан используется, чтобы потоки теплоносителя не перемешивались между собой.

И нет необходимости волноваться, что это повлияет на обогрев помещения. Вода в таких бойлерах нагревается быстро – менее часа. А потому комната просто не успевает остыть.

Подключение с гидравлической стрелкой

Подключение бойлера к двухконтурному котлу с использованием насосов нередко осуществляется при помощи гидрострелки. Обычно такие схемы встраивают в многоконтурные системы.

В основном подобный вариант используется если есть несколько сегментов отопления. Это может быть бойлер ГВС, радиаторы, теплый пол и прочее.

Здесь настраивается гидравлический модуль и коллектор. Это позволит убрать возможные перепады давления в разных частях сети.

Конечно можно установить балансирующие вентили. Но это требует особых навыков и опыта. Кроме того, в будущем могут возникнуть трудности в использовании.

Возвратная циркуляция

Эта схема реализовывается если в баке будет размещен третий вход. Именно к нему осуществляется подсоединение рециркуляции теплоносителя. Основная цель этой системы – увеличение скорости подачи нагретой воды. По задумке, она должна подаваться моментально – при открытии крана. Таким образом не будет перерасхода жидкости в момент, когда происходит слив.

Получается, что создается закольцованная магистраль, по которой постоянно двигается поток. Управление происходит циркуляционным насосом.

Для правильной работы осуществляется монтаж бойлера косвенного нагрева, и некоторых дополнительных компонентов, среди которых:

1. Обратный клапан. Он устанавливается на входе в водонагреватель. Это позволяет предотвратить попадание теплоносителя в холодный трубопровод при повышении давления в результате перегрева воды.
2. Автоматический воздухоотводчик. Он располагается перед обратным клапаном. Это элемент необходим для предотвращения попадания чрезмерного количества воздуха в насос перед его стартом.
3. Предохранительный клапан. Защитит нагреватель от скачков давления.
4. Расширительный бачок. Этот компонент будет поддерживать постоянное давление, даже когда краны перекрыты.

Важно! В расширительном бачке давление не должно превышать показатели, которые установлены для предохранительного клапана.

Бойлер косвенного нагрева считается самым экономным агрегатом из всего семейства обогревателей. При этом существует несколько вариантов его подключения к разным сетям. Нужно только сравнить с уже установленным отоплением и выбрать подходящий.

znatoktepla.ru

схема обвязки с рециркуляцией, трехходовой клапан для водонагревателя

Содержание:

Горячее водоснабжение – это одна из тех вещей, которая делает возможным комфортное проживание в доме. Существует немало способов и систем, обеспечивающих подачу горячей воды в необходимом количестве. Хорошим вариантом является подключение бойлера косвенного нагрева, о котором и пойдет речь в данной статье.

Устройство и принцип работы бойлера

Бойлер косвенного обмена (водонагреватель) – это заполненный водой бак, в котором располагается теплообменник. В качестве теплообменника обычно используется змеевик или водяная рубашка. Теплообменник подключается к источнику тепла, передающему энергию посредством теплоносителя.

Процесс нагрева воды в бойлере происходит следующим образом:

• Сначала к теплообменнику подается теплоноситель от отопительного котла;
• Стенки теплообменника нагреваются за счет поданной энергии;
• От стенок тепло отдается воде, которая находится в баке;
• Разогретая вода забирается потребителями по мере необходимости.

Между водой и теплоносителем при такой технологии имеется промежуточное звено, обеспечивающее передачу тепла – поэтому устройство называется бойлером косвенного нагрева.

Система отопления с бойлером косвенного нагрева пребывает в тесном взаимодействии. Так, вода в бойлере обычно имеет несколько меньшую температуру по сравнению с температурой теплоносителя, поступающего в теплообменник – то есть, разогреть воду в баке можно только до того уровня, который способен выдать котел.

Впрочем, один способ обхода этого ограничения есть – всего-то и нужно, что подобрать комбинированный бойлер, в котором, помимо теплообменника, имеется еще и ТЭН. В таких устройствах основным источником тепла является косвенный обогрев, а ТЭН повышает температуру воды до необходимого уровня. Самая эффективная комбинация оборудования, при которой вода остается горячей дольше всего – бойлер с ТЭНом и твердотопливный котел.

Некоторые модели бойлеров оборудуются дополнительными теплообменниками – при большом объеме бака это позволит существенно ускорить прогрев воды. Чтобы вода как можно дольше оставалась в нагретом состоянии, при выборе оборудования стоит отдать предпочтение устройствам с утеплением.

Совместимость с отопительным оборудованием

Бойлеры косвенного нагрева без проблем работают с любой отопительной системой, обеспечивающей подачу горячей воды – лишь бы ее мощность была достаточной. Как уже было отмечено выше, отличным вариантом являются твердотопливные котлы, работающие на всех доступных видах топлива. Впрочем, устройства, работающие на газе, электричестве или жидком топливе, тоже будут достаточно эффективными.

Сам монтаж бака не очень сложен, а вот схема подключения бойлера косвенного нагрева простотой не отличается. При выборе модели с наличием управления особых проблем не будет, а вот с упрощенными изделиями придется повозиться, чтобы работающий в связке с ними котел мог работать и с отоплением, и с водоснабжением.

Виды бойлеров косвенного нагрева

Классификация водонагревателей рассматриваемого типа осуществляется по одному главному признаку – наличию или отсутствию встроенного управления:

1. Бойлеры со встроенным управлением. Такие устройства подключаются к отопительным системам, в которых используются котлы, не оснащенные автоматикой. У подобных бойлеров имеется температурный датчик и собственный блок автоматики, который регулирует подачу разогретой воды в теплообменник. Обвязка бойлера косвенного нагрева со встроенным управлением осуществляется просто – достаточно лишь подвести к нему трубы подачи и обратки от котла, обеспечить подачу холодной воды и подключить выходной канал, позволяющий раздавать воду потребителям.
2. Бойлеры без встроенного управления. Как правило, данная категория бойлеров обычно работает в связке с автоматизированными котлами. Обвязка бойлера данного типа начинается с установки температурного датчика и его соединения с подходящим входом котла. Дальше осуществляется обвязка бойлера по одной из существующих схем. При необходимости подобные устройства подключаются к энергонезависимым котлам, но в этом случае нужно использовать соответствующие схемы обвязки.

Также бойлеры делятся на виды в зависимости от формы и способа установки. Что касается последнего, то есть два вида устройств – настенные (объем не более 200 литров) и напольные (объем до 1500 литров). Оба варианта могут иметь горизонтальный и вертикальный формат. Настенные бойлеры крепятся на кронштейны, зафиксированные на дюбелях.

Подавляющее большинство водонагревателей имеет цилиндрическую форму, а их выходные патрубки располагаются на задней части – это существенно упрощает подключение бойлера косвенного нагрева и не портит декоративные качества конструкции. На внешней стороне панели имеется место для установки температурного датчика или реле, а в отдельных моделях реализована возможность подключения ТЭНа.

Схемы и особенности подключения

Подключение косвенника может осуществляться по двум принципиальным схемам:

• В первой схеме контур водоснабжения будет для системы приоритетным;
• Во второй схеме нагрев воды осуществляется в соответствии с рабочим режимом отопительного оборудования.

Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды. Когда температура воды достигает заданной отметки, теплоноситель перенаправляется в отопительный контур.

Вторая схема обвязки бойлера косвенного нагрева не делает отличий между отоплением и водоснабжением, поэтому на последнее отдается лишь определенная часть теплоносителя. Соответственно, просадка теплоотдачи радиаторов не наблюдается, но вода в бойлере нагревается намного медленнее, чем в предыдущем случае.

Устанавливая водонагреватель косвенного типа, предпочтение лучше будет отдать первой схеме – она обеспечивает бесперебойную подачу горячей воды в необходимом объеме. Эффективность отопления в таком случае практически не ухудшится – для поддержания температурного режима теплоноситель отводится из отопительного контура примерно на 5 минут, а для полного нагрева всего бака потребуется около получаса времени.

Конечно, указанные цифры весьма приблизительны – скорость прогрева напрямую зависит от мощности котла и объема бака. Одно можно сказать точно – если мощность отопительного оборудования превышает необходимый уровень хотя бы на четверть, то для нагрева воды будет требоваться очень мало времени, и эти затраты не скажутся на эффективности отопления. В любом случае, перед тем, как подключить бак косвенного нагрева к котлу, нужно продумать все аспекты и рассчитать эффективность будущей системы.

Правила обвязки бойлеров

Существует ряд общих правил, которые должны соблюдаться при установке бойлеров косвенного нагрева:

1. Чтобы все устройства, подключенные к раздаче горячего водоснабжения, могли нормально функционировать, к выходному каналу бойлера подводится расширительный бачок, объем которого равен 10% от общего объема бака. Установленный бачок позволит компенсировать температурное расширение в водопроводной системе.
2. Каждая ветка система должна оборудоваться шаровым краном, который позволит при необходимости отключить любое устройство, не выключая при этом весь контур водоснабжения.
3. Трубы подающей линии настоятельно рекомендуется оборудовать обратными клапанами. Данные элементы предотвращают ток воды обратно в бойлер и тем самым обеспечивают его безопасное использование.

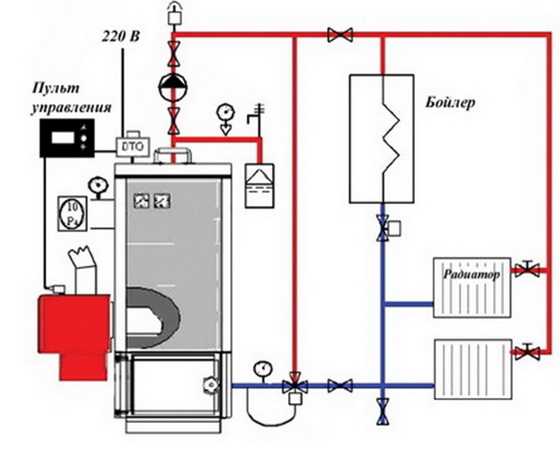

Подключение бойлера к котлу с принудительной циркуляцией жидкости

Если на подаче системы установлен циркуляционный насос, а возле котла есть место для установки бойлера, то лучшим вариантом будет организация отдельного контура, идущего от отопительного котла. Как правило, такая схема отопления с бойлером косвенного нагрева используется для котлов настенного формата – в таком случае получается параллельное подключение водонагревателя и отопительного контура.

За циркуляционным насосом нужно установить трехходовой клапан для бойлера косвенного нагрева, к которому подводится установленный на баке температурный датчик. Выход трехходового крана подключается к патрубку бойлера, чтобы можно было соединить контур с отоплением. В трубу обратки на участке до входа в котел врезается тройник, предназначенный для забора воды из теплообменника.

Рабочий процесс при такой схеме выглядит следующим образом:

• Когда на трехходовой кран поступают данные о снижении температуры воды ниже необходимого уровня, весь теплоноситель перенаправляется в бойлер;
• Вода в бойлере разогревается за счет попавшего в нее теплоносителя;
• Когда температура воды достигает заданной верхней отметки, трехходовой клапан снова переключается, и теплоноситель опять поступает в отопительную систему.

Схема с двумя циркуляционными насосами

Если система уже оборудована циркуляционным насосом, то схема обвязки бойлера может включать в себя еще один насос, который будет располагаться именно на том трубопроводе, на котором расположен бак. Расположение насоса относительно самого бойлера не имеет значения – его можно устанавливать как на подаче, так и на обратке.

Трехходовой кран в данной схеме отсутствует – подключение бойлера косвенного нагрева осуществляется посредством тройников. Для регулировки подачи теплоносителя в бойлер используются насосы, активность которых контролируется температурным датчиком – при низкой температуре циркуляционный насос для бойлера косвенного нагрева запускается, а после нагрева начинает работать второй насос, обеспечивающий циркуляцию жидкости в отопительной системе.

Подключение бойлера к энергонезависимому котлу

При использовании с энергонезависимым отопительным оборудованием бойлеру нужно обеспечить приоритетную подачу теплоносителя. Самым простым способом, позволяющим добиться этой цели, является установка бака выше уровня радиаторов – именно поэтому в таких ситуациях обычно используются настенные модели. Оптимальное расположение настенного бойлера предполагает, что его нижняя часть располагается хотя бы немного выше уровня котла и отопительных приборов.

Конечно, с напольными устройствами такая обвязка водонагревателя тоже сможет работать, но прогрев воды будет замедленным и неполноценным. Внизу бака вода не сможет прогреться до конца (ее температура будет находиться на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общий объем горячей воды будет снижен.

Циркуляция теплоносителя в энергонезависимых системах осуществляется естественным образом. Чтобы повысить эффективность системы, можно врезать в нее циркуляционный насос, и при наличии электричества вода будет постоянно подогреваться. При желании можно обойтись и без насоса – для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура.

На участке отопительного трубопровода за ответвлением устанавливается термостатическая головка, снабженная датчиком. Данный терморегулятор позволяет настроить желаемый температурный режим. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке.

Схема с рециркуляцией теплоносителя

При наличии в системе дополнительных потребителей (например, устройства для сушки полотенец) нужно обустроить ее так, чтобы все они получали горячую воду. Для этого используется петля рециркуляции, в которой вода постоянно прогоняется по всему контуру насосом. Обвязка бойлера косвенного нагрева с рециркуляцией имеет важное достоинство, которое заключается в том, что из крана постоянно течет разогретая вода, и время на стекание холодной не тратится.

Недостатком является то, что при рециркуляции теплоносителя затраты на прогрев воды в бойлере увеличиваются. Все дело в том, что жидкость постоянно циркулирует по кольцу и охлаждается, поэтому котел тратит гораздо больше ресурсов на постоянный ее подогрев. Кроме того, снижение температуры усиливается за счет смешивания разных слоев жидкости.

Обустройство системы с рециркуляцией может выполняться несколькими способами. Самый простой из них заключается в выборе водонагревателя, имеющего встроенный рециркуляционный контур, реализованный в виде дополнительных патрубков. Разумеется, бойлер косвенного нагрева с рециркуляцией обходится на порядок дороже обычных моделей. Другой вариант – это объединение всех потребителей в один контур посредством тройников.

Заключение

Обвязка одноконтурного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенный ряд задач. Чтобы горячее водоснабжение работало качественно и без перебоев, нужно заранее продумать его конструктивные особенности и нюансы, которые могут возникать в процессе работы.

teplospec.com

схема обвязки, конструкция и разновидности

Чтобы в доме или санитарно-бытовом помещении на производстве была горячая вода, используют бойлер косвенного нагрева. Подключение к котлу проводится несколькими способами в зависимости от важности обеспечения горячим водоснабжением. Если отопление помещений важнее, то его подключают к системе последовательно, а для лучшего обеспечения горячей водой — параллельно.

Обеспечьте свой дом горячей водой

Устройство агрегата

Внешне этот аппарат напоминает простой накопительный электрический бойлер. Емкости бывают разных размеров в зависимости от количества потребляемой жидкости. Водонагреватель состоит из следующих элементов:

• резервуар в кожухе со слоем теплоизоляции;
• стальной или латунный трубопровод, выполненный в виде змеевика;
• патрубок термостата;
• магниевый анод;
• патрубки циркуляции горячей воды;
• патрубки для подключения системы отопления.

Из данного видео узнаем схему работы одноконтурного котла и бойлера косвенного нагрева:

Существуют некоторые конструкции, где вместо змеевика установлена еще одна емкость, в которой происходит теплообмен жидкости. Внутренняя часть резервуара обязательно выполняется из нержавеющей стали. В качестве теплоизоляции используется минеральная вата, полиуретан, полистирол и т.д. Эти материалы также предохраняют бак от механических повреждений.

Принцип работы

Принцип действия этого прибора основан на теплообмене жидкости из системы отопления с водой из контура горячего водоснабжения. Горячий теплоноситель из системы отопления попадает через верхний патрубок в змеевик.

Проходя по нему, теплоноситель нагревает воду, находящуюся внутри резервуара. Степень нагрева контролирует специальный термодатчик, и как только будет достигнута требуемая температура, клапан перекроет движение воды по змеевику. При охлаждении жидкости клапан открывается и снова начинается процесс теплообмена.

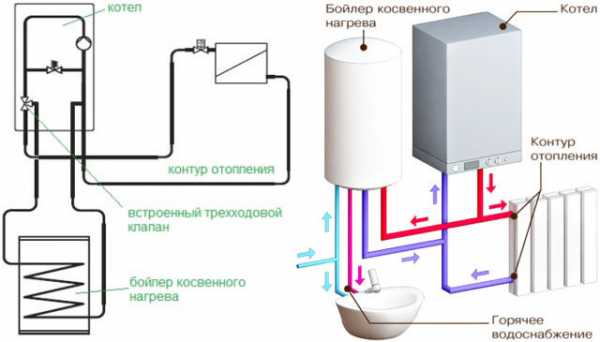

Схема подключения косвенного бойлера через верхний патрубок змеевика позволяет обеспечить максимальный объем нагреваемой воды. По такому же принципу работают другие конструкции водонагревателей.

Разновидности водонагревателей

В настоящее время известны два типа бойлеров косвенного нагрева: простые и со встроенным управлением. Под элементами управления подразумеваются датчики температуры и устройства, обеспечивающие подачу воды в теплообменник и ее остановку.

Вся работа этого оборудования происходит в автоматическом режиме. Для его пуска необходимо подключить входной и выходной патрубки горячего водоснабжения, подачу охлажденной жидкости и гребенку для распределения нагретого теплоносителя. Современные модели резервуаров имеют оборудование для аккумуляции тепла.

Такие устройства очень полезны при частых перебоях электроэнергии. Эти конструкции обычно обладают усиленной теплоизоляцией и большим объемом резервуаров. В последнее время популярными становятся бойлеры с рециркуляцией. Их отличие — дополнительные патрубки для забора горячей воды.

Нюансы обвязки резервуаров

Резервуары косвенного нагрева легче устанавливать совместно со всем оборудованием, чем монтировать в уже существующую систему. Место установки бойлера должно находиться недалеко от котла обогрева и быть ровным, чтобы не допустить перекоса водонагревателя.

На выходе из резервуара горячей воды необходимо установить мембранный гидроаккумулятор для защиты от теплового расширения. В качестве запорной арматуры рекомендуется применять шаровые краны, так как они более надежны.

Все крепежные работы на стенах следует выполнять с применением специальных кронштейнов и скоб. Все трубопроводы к резервуару должны подсоединяться только по прямой линии, без лишних изгибов.

Подключение к одноконтурной системе

Одноконтурная схема системы отопления с бойлером косвенного нагрева подразумевает использование двух циркуляционных насосов. Они выполняют задачу по разделению потоков теплоносителя.

Такой монтаж водонагревателя способствует в первую очередь работе контура горячего водоснабжения. Действие насосов регулируется термостатом, который встроен в резервуар. Чтобы исключить смешивание потоков теплоносителя, в систему перед насосами устанавливают обратный клапан.

В итоге работа насосов осуществляется попеременно, то есть когда включается подкачка в контуре водоснабжения, в системе отопления она отключается. Схема подключения косвенного водонагревателя выглядит следующим образом.

Отличие такого подключения — отсутствие дополнительного нагрева воды для горячего водоснабжения. Вода нагревается только за счет бойлера. Общее подключение аппаратуры выполняется в три этапа:

1. С помощью шлангов и трубопроводов подсоединяется водонагреватель в обвязку котла.
2. Производится установка циркулирующих насосов и запорной арматуры.
3. В последнюю очередь устанавливается трехходовый датчик, производящий контроль над изменением температуры.

В такой системе имеется один важный недостаток: если оборудование выходит из строя, то подача горячей воды прекращается.

Установка в двухконтурную сеть отопления

Чтобы правильно подключить бойлер косвенного нагрева в двухконтурную систему, необходимо учесть, что работа системы отопления и нагрева воды должна происходить одновременно. В этом состоит основное отличие их работы в одноконтурной цепи.

Подключение происходит по параллельной схеме. Единственным недостатком ее является невозможность качественного снабжения теплоносителем отопительной системы, если существует большой расход горячей воды.

Для правильного использования бойлера применяется трехходовый клапан. Он обеспечивает равномерное распределение теплоносителя между контурами. Подобное подключение чаще используется и наиболее удобно при разовом расходе горячей воды.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; blockSettingArray[11] = []; blockSettingArray[11][«minSymbols»] = 0; blockSettingArray[11][«minHeaders»] = 0; blockSettingArray[11][«text»] = ‘

‘; blockSettingArray[11][«setting_type»] = 1; blockSettingArray[11][«element»] = «img»; blockSettingArray[11][«elementPosition»] = 1; blockSettingArray[11][«elementPlace»] = 2; var jsInputerLaunch = 15;

kaminguru.com

Способы подключения бойлера косвенного нагрева

Для того чтобы иметь в частном доме горячее водоснабжение (ГВС), необходимо подключить дом к водопроводу или иметь колодец или скважину и собственную насосную станцию. Хозяин должен сделать выбор: или двухконтурный котел, или бойлер косвенного нагрева.

Эффективность теплообменника зависит не только от температуры, но и от правильно выбранной скорости движения теплоносителя по контуру.

Правильный выбор подключения можно сделать только после анализа качества воды. Если вода жесткая, то следует приобретать одноконтурный котел и бойлер, и желательно одного производителя. Такая вода может очень быстро уменьшить эффективность второго контура дорогостоящего котла.

Водонагреватели косвенного нагрева

Речь пойдет о водонагревателе, которым является бойлер закрытого, то есть, напорного типа.

Бойлер, как прибор косвенного нагрева, подразумевается, только потому что нагрев воды для бытовых нужд происходит не в основном котле, а с помощью такого же второго контура, но находящегося в бойлере и требующего подключения.

Иногда утверждают, что бойлер, как прибор косвенного нагрева, позволяет каким-то образом компенсировать недостатки котлов, использующих в качестве источников энергии газ или электричество, в том случае если прекратится подача газа или электроэнергии на основной источник тепла.

Однако это не так. Если в частном доме слабое напряжение электрического тока или прекращена подача газа, то нет никакого другого источника тепла, чтобы подключить его к бойлеру. Это же касается и тепловых насосов, и других альтернативных источников энергии.

Еще о бойлере, как приборе косвенного нагрева

Схема устройства косвенного водонагревателя.

Двухконтурный котел всегда работает только на один из контуров, что является недостатком, который остается и в схеме одноконтурного котла с бойлером, но некоторые недостатки двухконтурных котлов бойлер все же компенсирует.

Так, в двухконтурном котле нагрев воды во втором контуре осуществляется в проточном режиме, и для достижения требуемой температуры необходимо от 30 до 60 с, что приводит к определенной потере воды. Бойлер же в связке с одноконтурным котлом является аккумулятором тепла и как термос сохраняет его длительное время.

Только бесперебойная подача газа или электроэнергии и исправно работающие первичные источники тепла могут гарантировать нормальную работу бойлера ГВС. Более надежными в этом отношении являются котлы, работающие на твердом или жидком топливе, так как количество запасаемого топлива должно быть рассчитано по требуемой энергии на обогрев дома с учетом ГВС.

Обеспечение ГВС после прекращения отопительного сезона с помощью того же источника тепла нецелесообразно хотя бы по причине не эффективного его использования, когда достаточно максимум 50 % его установленной мощности. На этот период времени следует предусмотреть настенный газовый котел небольшой мощности, оснащенный ТЭНом. Кроме того, в отличие от мощных котлов, настенные газовые котлы обладают малой инерцией, что полезно для быстрого нагрева воды. Требуемая мощность ТЭНа только для нагрева бытовой воды будет значительно меньшей. Можно приобрести и бойлер с установленным в нем ТЭН-ом.

Недостатки ГВС на основе бойлера

Схема подключения бойлера косвенного нагрева.

Через теплообменник бойлера затрачивать более 50 % тепловой энергии, производимой основным источником, не следует. В этом случае подключение бойлера косвенного нагрева не будет отражаться на обогреве помещения.

Эффективная работа теплообменника, расположенного в бойлере, зависит не только от температуры теплоносителя, но и от правильно выбранной скорости движения теплоносителя по водопроводу. Такой режим можно обеспечить с помощью отдельного циркуляционного насоса, который должен автоматически включаться при снижении температуры бытовой воды до заданного минимального значения и отключаться при достижении заданного максимального значения.

Общая стоимость котла и бойлера будет больше, чем одного двухконтурного котла, и для установки бойлера и его обвязки потребуется дополнительная площадь. Хотя бойлер и хорошо изолирован, но дополнительные потери существуют. Этот недостаток компенсируется меньшим расходом воды, так как из крана сразу же поступает горячая вода.

Две простейшие схемы подключения

Схема подключения бойлера косвенного нагрева.

Данную схему подключения бойлера условно можно назвать простейшей. Так можно подключить ГВС при наличии в помещении одного основного контура. Например, только радиаторы или только тепловой пол. Эта схема выполнена так, что ГВС имеет приоритет над основным контуром.

На выходе котла установлен трехходовой клапан, который управляется датчиком температуры (термостатом) ГВС, установленном в бойлере, что и делает этот контур приоритетным. Клапан изменяет направление движения теплоносителя, подключая его либо на один, либо на другой контур. Иногда клапан управляется сигналами, поступающими от основного котла, но приоритет контура ГВС от этого не изменяется, так как управляющие элементы котла реагируют на сигналы также поступающие от термостата бойлера.

Такая схема хороша для газовых настенных котлов, которые имеют циркуляционный насос. Эта схема полезна и тогда, когда поступающая по водопроводу вода очень жесткая. В этом случае применять двухконтурный котел, один контур которого работает только на нагрев воды для бытовых нужд, не следует. Подключать второй контур котла к такой воде, заведомо зная, что он быстро выйдет из строя, нецелесообразно.

Схема подключения бойлера с циркуляционным насосом.

Схема подключения двумя циркуляционными насосами, которую также условно можно рассматривать как простейшую. В работе постоянно находится один из насосов, но и в этом варианте приоритет ГВС сохранен, так как подключить насос можно только по сигналам термостата, реагирующего на изменение температуру воды в бойлере.

На выходе каждого насоса имеется обратный клапан, который исключает образование встречных потоков в контуре, в котором теплоноситель не движется.

В обеих схемах основной контур отопления периодически оказывается отключенным, и его подключение зависит от времени нагрева бытовой воды. Время первоначального разогрева воды в бойлере не должно превышать одного часа. В дальнейшем на подогрев воды будет уходить меньше времени, поэтому и отключение основного контура будет происходить на меньшее время, и не будет сказываться на обогреве помещения.

Чтобы уменьшить зависимость обогрева помещения от ГВС, можно применить смешанный вариант. Такая схема предусматривает два прямых источника тепла. Один имеет постоянное подключение к основному контуру отопления, а второй обеспечивает теплом основной контур и контур косвенного нагрева. То есть второй котел работает в одном из вышеописанных режимах.

О термодатчике бойлера

Подключить бойлер к водопроводу еще недостаточно для его нормальной работы. Для того чтобы нагрев работал нормально, необходимо настроить термодатчик на определенную температуру. В этом вопросе имеется весьма существенный момент.

Термодатчик бойлера необходимо настраивать так, чтобы температура, при которой тройной клапан перейдет в режим подачи теплоносителя в основной контур, была примерно на 10-15° ниже, чем температура теплоносителя. Это же относится и к управлению насосами во второй схеме.

Схема подключения бойлера косвенного нагрева к отоплению.

Несоблюдение этого условия приведет к тому, что температура бытовой воды в бойлере никогда не достигнет заданного значения, так как она должна быть выше температуры теплоносителя. Это значит, что не сможет сработать тройной клапан, и не включится насос основного контура.

Вариант электрического подключения термостата для управления насосами через реле. Эту схему нетрудно смонтировать самостоятельно.

В термостате имеются контакт для подсоединения заземления и контакт С для присоединения фазы сети. Контакты 1 и 2 реле предназначены для замыкания сети питания двигателя насоса ГВС и насоса в контуре отопления, соответственно. Нулевую фазу N подсоединяем к обоим насосам, установленным на обратке в двух контурах (см. изображение 2), а фазу присоединяем к контакту С термостата.

Правильно ли выполнена сборка, можно проверить путем установки более высокой температуры на термодатчике. Если заработает насос ГВС, значит все нормально, иначе следует поменять местами провода, идущие от контактов 1 и 2 к насосам.

Специалисты советуют приобретать бойлер той же фирмы, что и основной котел. Это будет гарантией того, что система управления этих аппаратов будет согласована, и затруднений в ее настройке не возникнет. Если же котел отечественного производства, то придется самостоятельно монтировать несложную схему управления насосами, что также не составит труда при соблюдении соответствующей технической инструкции.

dekormyhome.ru
