Диоды выпрямительные, принцип работы, характеристики, схемы подключения

Принцип работы, основные характеристики полупроводниковых выпрямительных диодов можно рассмотреть используя их вольтамперную характеристику (ВАХ), которая схематично представлена на рисунке 1.

Она имеет две ветви, соответствующие прямому и обратному включению диода.

При прямом включении выпрямительного диода ощутимый ток через него начинает протекать при достижении на диоде определенного напряжения Uоткр. Этот ток называется прямым Iпр. Его изменения на напряжение Uоткр влияют слабо, поэтому для большинства расчетов можно принять его значение:

0,7 Вольт для кремниевых диодов,
0,3 Вольт — для германиевых.

Естественно, прямой ток диода до бесконечности увеличивать нельзя, при его определенном значении Iпр.макс этот полупроводниковый прибор выйдет из строя. Кстати, существуют две основные неисправности полупроводниковых диодов:

пробой — диод начинает проводить ток в любом направлении, то есть станет обычным проводником. Причем, сначала наступает тепловой пробой (это состояние обратимо), затем электрический (после этого диод можно смело выбрасывать),

обрыв — здесь, думаю, пояснения излишни.

Если диод подключить в обратном направлении, через него будет протекать незначительный обратный ток Iобр, которым, как правило, можно пренебречь. При достижении определенного значения обратного напряжения Uобр обратный ток резко увеличивается, прибор, опять же, выходит из строя.

Числовые значения рассмотренных параметров для каждого типа диода индивидуальны и являются его основными электрическими характеристиками. Должен заметить, что существует ряд других параметров (собственная емкость, различные температурные коэффициенты и пр.), но для начала хватит перечисленных.

Здесь предлагаю закончить с чистой теорией и рассмотреть некоторые практические схемы.

СХЕМЫ ПОДКЛЮЧЕНИЯ ДИОДОВ

Для начала давайте рассмотрим как работает диод в цепи постоянного (рис.2) и переменного (рис.3) тока, что следует учитывать при том или ином включении диодов.

При подаче на диод прямого постоянного напряжения через него начинает протекать ток, определяемый сопротивлением нагрузки Rн. Поскольку он не должен превышать предельно допустимого значения следует определить его величину, после чего выбрать тип диода:

Iпр=Uн/Rн — все просто — это закон Ома.

Uн=U-Uоткр — см. начало статьи. Иногда величиной Uоткр можно пренебречь, бывают случаи, когда ее необходимо учитывать, например при расчете схемы подключения светодиода.

При включении диода в цепь переменного тока, помимо прочего, на нем периодически возникает обратное напряжение Uобр. Имейте в виду, следует учитывать его амплитудное значение (Для Uпр, кстати, тоже). Например, для бытовой электрической сети привычное всем напряжение 220В является действующим, а его амплитудное значение составляет 380В. Подробнее про это можно посмотреть на этой странице.

Это самое основное, про что надо помнить.

Теперь — несколько схем подключения диодов, часто встречающихся на практике.

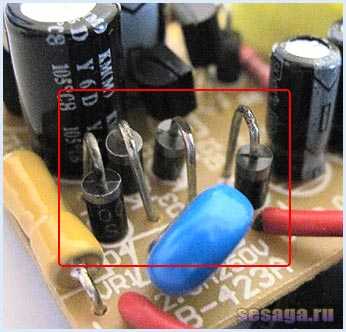

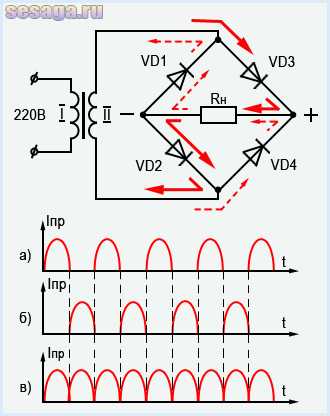

Вне всякого сомнения, лидером здесь является мостовая схема диодов, используемая во всевозможных выпрямителях (рисунок 4). Выглядеть она может по разному, принцип действия одинаков, думаю из рисунка все ясно. Кстати, последний вариант — условное обозначение диодного моста в целом. Применяется для упрощения обозначения двух предыдущих схем.

Далее несколько менее очевидных схем (для постоянного тока):

Диоды могут выступать как «развязывающие» элементы. Управляющие сигналы Упр1 и Упр2 объединяются в точке А, причем взаимное влияние их источников друг на друга отсутствует. Кстати, это простейший вариант реализации логической схемы «или».
Защита от переполюсовки (жаргонное — «защита от дураков»). Если существует возможность неправильного подключения полярности напряжения питания эта схема защищает устройство от выхода из строя.

Автоматический переход на питание от внешнего источника. Поскольку диод «открывается», когда напряжение на нем достигнет Uоткр, то при Uвнеш <Uвн+Uоткр питание осуществляется от внутреннего источника, иначе — подключается внешний.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

eltechbook.ru

Принцип работы и назначение диодов

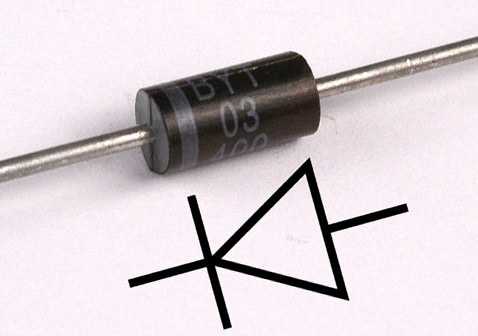

Диод является одной из разновидностей приборов, сконструированных на полупроводниковой основе. Обладает одним p-n переходом, а также анодным и катодным выводом. В большинстве случаев он предназначен для модуляции, выпрямления, преобразования и иных действий с поступающими электрическими сигналами.

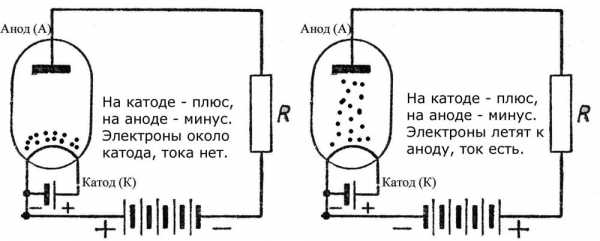

Принцип работы:

Электрический ток воздействует на катод, подогреватель начинает накаливаться, а электрод испускать электроны.
Между двумя электродами происходит образование электрического поля.
Если анод обладает положительным потенциалом, то он начинает притягивать электроны к себе, а возникшее поле является катализатором данного процесса. При этом, происходит образование эмиссионного тока.
Между электродами происходит образование пространственного отрицательного заряда, способного помешать движению электронов. Это происходит, если потенциал анода оказывается слишком слабым. В таком случае, частям электронов не удается преодолеть воздействие отрицательного заряда, и они начинают двигаться в обратном направлении, снова возвращаясь к катоду.
Все электроны, которые достигли анода и не вернулись к катоду, определяют параметры катодного тока. Поэтому данный показатель напрямую зависит от положительного анодного потенциала.

Поток всех электронов, которые смогли попасть на анод, имеет название анодный ток, показатели которого в диоде всегда соответствуют параметрам катодного тока. Иногда оба показателя могут быть нулевыми, это происходит в ситуациях, когда анод обладает отрицательным зарядом. В таком случае, возникшее между электродами поле не ускоряет частицы, а, наоборот, тормозит их и возвращает на катод. Диод в таком случае остается в запертом состоянии, что приводит к размыканию цепи.

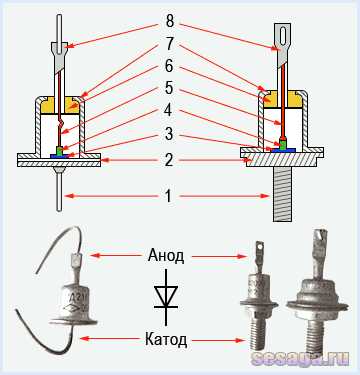

Устройство

Ниже приводится подробное описание устройства диода, изучение этих сведений необходимо для дальнейшего понимания принципов действия этих элементов:

Корпус представляет собой вакуумный баллон, который может быть изготовлен из стекла, металла или прочных керамических разновидностей материала.
Внутри баллона имеется 2 электрода. Первый является накаленным катодом, который предназначен для обеспечения процесса эмиссии электронов. Самый простейший по конструкции катод представляет собой нить с небольшим диаметром, которая накаливается в процессе функционирования, но на сегодняшний день более распространены электроды косвенного накала. Они представляют собой цилиндры, изготовленные из металла, и обладающие особым активным слоем, способным испускать электроны.
Внутри катода косвенного накала имеется специфический элемент – проволока, которая накаливается под воздействием электрического тока, она называется подогреватель.

Второй электрод является анодом, он необходим для приема электронов, которые были выпущены катодом. Для этого он должен обладать положительным относительно второго электрода потенциалом. В большинстве случаев анод также имеет цилиндрическую форму.
Оба электрода вакуумных приборов полностью идентичны эмиттеру и базе полупроводниковой разновидности элементов.

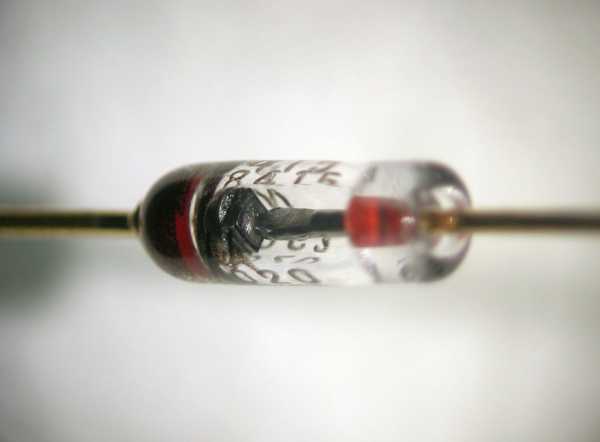

Для изготовления диодного кристалла чаще всего используется кремний или германий. Одна из его частей является электропроводимой по p-типу и имеет недостаток электронов, который образован искусственным методом. Противоположная сторона кристалла также имеет проводимость, но n-типа и обладает избытком электронов. Между двумя областями имеется граница, которая и называется p-n переходом.

Такие особенности внутреннего устройства наделяют диоды их главным свойством – возможностью проведения электрического тока только в одном направлении.

Назначение

Ниже приводятся основные области применения диодов, на примере которых становится понятно их основное назначение:

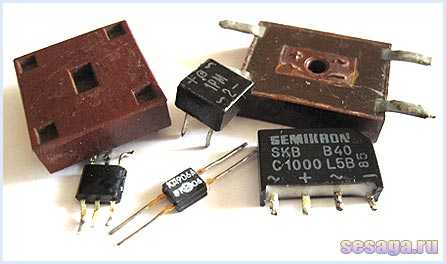

Диодные мосты представляют собой 4, 6 или 12 диодов, соединенных между собой, их количество зависит от типа схемы, которая может быть однофазной, трехфазной полумостовой или трехфазной полномостовой. Они выполняют функции выпрямителей, такой вариант чаще всего используется в автомобильных генераторах, поскольку внедрение подобных мостов, а также использование вместе с ними щеточно-коллекторных узлов, позволило в значительной степени сократить размеры данного устройства и увеличить степень его надежности. Если соединение выполнено последовательно и в одну сторону, то это повышает минимальные показатели напряжения, которое потребуется для отпирания всего диодного моста.
Диодные детекторы
получаются при комбинированном использовании данных приборов с конденсаторами. Это необходимо для того, чтобы было можно выделить модуляцию с низкими частотами из различных модулированных сигналов, в том числе амплитудно-модулированной разновидности радиосигнала. Такие детекторы являются частью конструкции многих бытовых потребителей, например, телевизоров или радиоприемников.
Обеспечение защиты потребителей от неверной полярности при включении схемных входов от возникающих перегрузок или ключей от пробоя электродвижущей силой, возникающей при самоиндукции, которая происходит при отключении индуктивной нагрузки. Для обеспечения безопасности схем от возникающих перегрузок, применяется цепочка, состоящая из нескольких диодов, имеющих подключение к питающим шинам в обратном направлении. При этом, вход, которому обеспечивается защита, должен подключаться к середине этой цепочки. Во время обычного функционирования схемы, все диоды находятся в закрытом состоянии, но если ими было зафиксировано, что потенциал входа ушел за допустимые пределы напряжения, происходит активация одного из защитных элементов. Благодаря этому, данный допустимый потенциал получает ограничение в рамках допустимого питающего напряжения в сумме с прямым падением показателей напряжение на защитном приборе.

Переключатели, созданные на основе диодов, используются для осуществления коммутации сигналов с высокими частотами. Управление такой системой осуществляется при помощи постоянного электрического тока, разделения высоких частот и подачи управляющего сигнала, которое происходит благодаря индуктивности и конденсаторам.
Создание диодной искрозащиты. Используются шунт-диодные барьеры, которые обеспечивают безопасность путем ограничения напряжения в соответствующей электрической цепи. В совокупности с ними применяются токоограничительные резисторы, которые необходимы для ограничения показателей электрического тока, проходящего через сеть, и увеличения степени защиты.

Использование диодов в электронике на сегодняшний день весьма широко, поскольку фактически ни одна современная разновидность электронного оборудования не обходится без этих элементов.

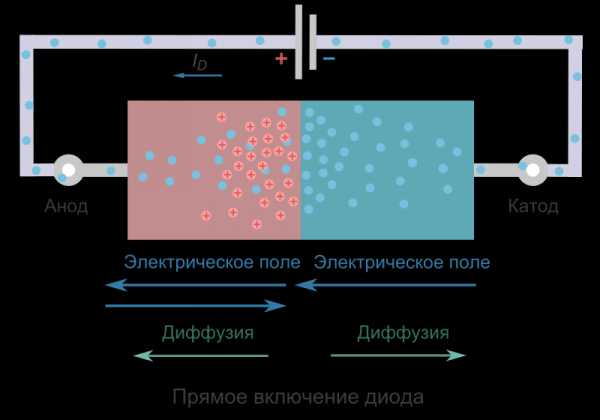

Прямое включение диода

На p-n-переход диода может оказывать воздействие напряжение, подаваемое с внешних источников. Такие показатели, как величина и полярность, будут сказываться на его поведении и проводимом через него электрическом токе.

Ниже подробно рассмотрен вариант, при котором происходит подключение плюса к области p-типа, а отрицательного полюса к области n-типа. В этом случае произойдет прямое включение:

Под воздействием напряжения от внешнего источника, в p-n-переходе сформируется электрическое поле, при этом его направление будет противоположным относительно внутреннего диффузионного поля.
Напряжение поля значительно снизится, что вызовет резкое сужение запирающего слоя.
Под воздействием этих процессов значительное количество электронов обретет возможность свободно переходить из p-области в n-область, а также в обратном направлении.
Показатели тока дрейфа во время этого процесса остаются прежними, поскольку они напрямую зависят только от числа неосновных заряженных носителей, находящихся в области p-n-перехода.
Электроны обладают повышенным уровнем диффузии, что приводит к инжекции неосновных носителей. Иными словами, в n-области произойдет повышение количества дырок, а в p-области будет зафиксирована повышенная концентрация электронов.
Отсутствие равновесия и повышенное число неосновных носителей заставляет их уходить вглубь полупроводника и смешиваться с его структурой, что в итоге приводит к разрушению его свойств электронейтральности.
Полупроводник при этом способен восстановить свое нейтральное состояние, это происходит благодаря получению зарядов от подключенного внешнего источника, что способствует появлению прямого тока во внешней электрической цепи.

Обратное включение диода

Теперь будет рассмотрен другой способ включения, во время которого изменяется полярность внешнего источника, от которого происходит передача напряжения:

Главное отличие от прямого включения заключается в том, что создаваемое электрическое поле будет обладать направлением, полностью совпадающим с направлением внутреннего диффузионного поля. Соответственно, запирающий слой будет уже не сужаться, а, наоборот, расширяться.
Поле, находящееся в p-n-переходе, будет оказывать ускоряющий эффект на целый ряд неосновных носителей заряда, по этой причине, показатели дрейфового тока останутся без изменений. Он будет определять параметры результирующего тока, который проходит через p-n-переход.
По мере роста обратного напряжения, электрический ток, протекающий через переход, будет стремиться достичь максимальных показателей. Он имеет специальное название – ток насыщения.
В соответствии с экспоненциальным законом, с постепенным увеличением температуры будут увеличиваться и показатели тока насыщения.

Прямое и обратное напряжение

Напряжение, которое оказывает воздействие на диод, разделяют по двум критериям:

Прямое напряжение – это то, при котором происходит открытие диода и начинается прохождение через него прямого тока, при этом показатели сопротивления прибора являются крайне низкими.
Обратное напряжение – это то, которое обладает обратной полярностью и обеспечивает закрытие диода с прохождением через него обратного тока. Показатели сопротивления прибора при этом начинают резко и значительно расти.

Сопротивление p-n-перехода является постоянно меняющимся показателем, в первую очередь на него оказывает влияние прямое напряжение, подающееся непосредственно на диод. Если напряжение увеличивается, то показатели сопротивления перехода будут пропорционально уменьшаться.

Это приводит к росту параметров прямого тока, проходящего через диод. Когда данный прибор закрыт, то на него воздействует фактически все напряжение, по этой причине показатели проходящего через диод обратного тока являются незначительными, а сопротивление перехода при этом достигает пиковых параметров.

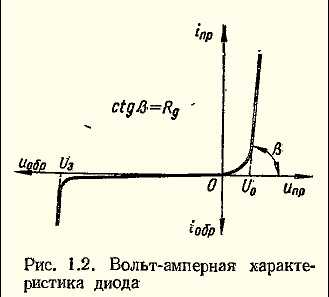

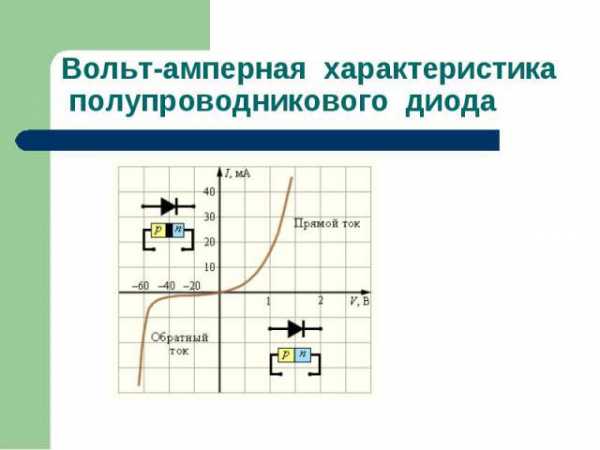

Работа диода и его вольт-амперная характеристика

Под вольт-амперной характеристикой данных приборов понимается кривая линия, которая показывает то, в какой зависимости находится электрический ток, протекающий через p-n-переход, от объемов и полярности напряжения, воздействующего на него.

Подобный график можно описать следующим образом:

Ось, расположенная по вертикали: верхняя область соответствует значениям прямого тока, нижняя область параметрам обратного тока.
Ось, расположенная по горизонтали: область, находящаяся справа, предназначена для значений прямого напряжения; область слева для параметров обратного напряжения.
Прямая ветвь вольт-амперной характеристики отражает пропускной электрический ток через диод. Она направлена вверх и проходит в непосредственной близости от вертикальной оси, поскольку отображает увеличение прямого электрического тока, которое происходит при увеличении соответствующего напряжения.
Вторая (обратная) ветвь соответствует и отображает состояние закрытого электрического тока, который также проходит через прибор. Положение у нее такое, что она проходит фактически параллельно относительно горизонтальной оси. Чем круче эта ветвь подходит к вертикали, тем выше выпрямительные возможности конкретного диода.
По графику можно наблюдать, что после роста прямого напряжения, протекающего через p-n-переход, происходит медленное увеличение показателей электрического тока. Однако постепенно, кривая достигает области, в которой заметен скачок, после которого происходит ускоренное нарастание его показателей. Это объясняется открытием диода и проведением тока при прямом напряжении. Для приборов, изготовленных из германия, это происходит при напряжении равном от 0,1В до 0,2В (максимальное значение 1В), а для кремниевых элементов требуется более высокий показатель от 0,5В до 0,6В (максимальное значение 1,5В).
Показанное увеличение показателей тока может привести к перегреву полупроводниковых молекул. Если отведение тепла, происходящее благодаря естественным процессам и работе радиаторов, будет меньше уровня его выделения, то структура молекул может быть разрушена, и этот процесс будет иметь уже необратимый характер. По этой причине, необходимо ограничивать параметры прямого тока, чтобы не допустить перегрева полупроводникового материала. Для этого, в схему добавляются специальные резисторы, имеющие последовательное подключение с диодами.
Исследуя обратную ветвь можно заметить, что если начинает увеличиваться обратное напряжение, которое приложено к p-n-переходу, то фактически незаметен рост параметров тока. Однако в случаях, когда напряжение достигает параметров, превосходящих допустимые нормы, может произойти внезапный скачок показателей обратного тока, что перегреет полупроводник и будет способствовать последующему пробою p-n-перехода.

Основные неисправности диодов

Иногда приборы подобного типа выходят из строя, это может происходить из-за естественной амортизации и старения данных элементов или по иным причинам.

Всего выделяют 3 основных типа распространенных неисправностей:

Пробой перехода приводит к тому, что диод вместо полупроводникового прибора становится по своей сути самым обычным проводником. В таком состоянии он лишается своих основных свойств и начинает пропускать электрический ток в абсолютно любом направлении. Подобная поломка легко выявляется при помощи стандартного мультиметра, который начинает подавать звуковой сигнал и показывать низкий уровень сопротивления в диоде.
При обрыве происходит обратный процесс – прибор вообще перестает пропускать электрический ток в каком-либо направлении, то есть он становится по своей сути изолятором. Для точности определения обрыва, необходимо использовать тестеры с качественными и исправными щупами, в противном случае, они могут иногда ложно диагностировать данную неисправность. У сплавных полупроводниковых разновидностей такая поломка встречается крайне редко.
Утечка, во время которой нарушается герметичность корпуса прибора, вследствие чего он не может исправно функционировать.

Пробой p-n-перехода

Подобные пробои происходят в ситуациях, когда показатели обратного электрического тока начинают внезапно и резко расти, происходит это из-за того, что напряжение соответствующего типа достигает недопустимых высоких значений.

Обычно различается несколько видов:

Тепловые пробои, которые вызваны резким повышением температуры и последующим перегревом.
Электрические пробои, возникающие под воздействием тока на переход.

График вольт-амперной характеристики позволяет наглядно изучать эти процессы и разницу между ними.

Электрический пробой

Последствия, вызываемые электрическими пробоями, не носят необратимого характера, поскольку при них не происходит разрушение самого кристалла. Поэтому при постепенном понижении напряжения можно восстановить всей свойства и рабочие параметры диода.

При этом, пробои такого типа делятся на две разновидности:

Туннельные пробои происходят при прохождении высокого напряжения через узкие переходы, что дает возможность отдельно взятым электронам проскочить через него. Обычно они возникают, если в полупроводниковых молекулах имеется большое количество разных примесей. Во время такого пробоя, обратный ток начинает резко и стремительно расти, а соответствующее напряжение находится на низком уровне.
Лавинные разновидности пробоев возможны благодаря воздействию сильных полей, способных разогнать носителей заряда до предельного уровня из-за чего они вышибают из атомов ряд валентных электронов, которые после этого вылетают в проводимую область. Это явление носит лавинообразный характер, благодаря чему данный вид пробоев и получил такое название.

Тепловой пробой

Возникновение такого пробоя может произойти по двум основным причинам: недостаточный теплоотвод и перегрев p-n-перехода, который происходит из-за протекания через него электрического тока со слишком высокими показателями.

Повышение температурного режима в переходе и соседних областях вызывает следующие последствия:

Рост колебания атомов, входящих в состав кристалла.
Попадание электронов в проводимую зону.
Резкое повышение температуры.
Разрушение и деформация структуры кристалла.
Полный выход из строя и поломка всего радиокомпонента.

slarkenergy.ru

Выпрямительный диод: параметры и схема

Содержание:

Принцип работы выпрямительного диода
Параметры выпрямительных диодов
Схема включения выпрямительного диода
Видео: Приблизительный расчет выпрямителя

Одним из электронных устройств, широко использующихся в различных схемах, является выпрямительный диод, с помощью которого переменный ток преобразуется в постоянный. Его конструкция создана в виде двухэлектродного прибора с односторонней электрической проводимостью. Выпрямление переменного тока происходит на переходах металл-полупроводник и полупроводник-металл. Точно такой же эффект достигается в электронно-дырочных переходах некоторых кристаллов – германия, кремния, селена. Эти кристаллы во многих случаях используются в качестве основных элементов приборов.

Выпрямительные диоды применение нашли в различных электронных, радиотехнических и электрических устройствах. С их помощью осуществляется замыкание и размыкание цепей, детектирование и коммутация импульсов и электрических сигналов, а также другие аналогичные преобразования.

Принцип работы выпрямительного диода

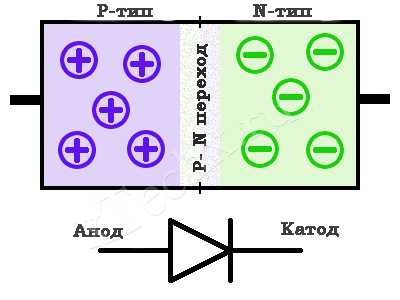

Каждый диод оборудуется двумя выводами, то есть электродами – анодом и катодом. Анод соединяется с р-слоем, а катод – с n-слоем. В случае прямого включения диода на анод поступает плюс, а на катод – минус. В результате, через диод начинает проходить электрический ток.

Если же подачу тока выполнить наоборот – к аноду подать минус, а к катоду – плюс получится так называемое обратное включение диода. В этом случае течения тока уже не будет, на что указывает вольтамперная характеристика выпрямительного диода. Поэтому при поступлении на вход переменного напряжения, через диод будет проходить только одна полуволна.

Представленный рисунок наглядно отражает вольтамперную характеристику диода. Ее прямая ветвь расположена в первом квадранте графика. Она описывает диод в состоянии высокой проводимости, когда к нему приложено прямое напряжение. Данная ветвь выражается в виде кусочно-линейной функции u = U₀ + R_Д x i, в которой u представляет собой напряжением на вентиле во время прохождения тока i. Соответственно, U₀ и R_Д являются пороговым напряжением и динамическим сопротивлением.

Третий квадрант содержит обратную ветвь вольтамперной характеристики, указывающей на низкую проводимость при обратном напряжении, приложенном к диоду. В этом состоянии течение тока через полупроводниковую структуру практически отсутствует.

Данное положение будет правильным лишь до определенного значения обратного напряжения. В этом случае напряженность электрического поля в области p-n-перехода может достичь уровня 105 В/см. Такое поле сообщает электронам и дыркам – подвижным носителям заряда, кинетическую энергию, способную вызвать ионизацию нейтральных атомов кремния.

Стандартная структура выпрямительного диода предполагает наличие дырок и электронов проводимости, постоянно возникающих под действием термической генерации по всему объему структуры проводника. В дальнейшем происходит их ускорение под действием электрического поля p-n-перехода. То есть электроны и дырки также участвуют в ионизации нейтральных атомов кремния. В этом случае обратный ток нарастает лавинообразно, возникают так называемые лавинные пробои. Напряжение, при котором резко повышается обратный ток, обозначается на рисунке в виде напряжения пробоя U3.

Основные параметры выпрямительных диодов

Определяя параметры выпрямительных элементов, следует учитывать следующие факторы:

Разница потенциалов, максимально допустимая при выпрямлении тока, когда устройство еще не может выйти из строя.
Максимальное значение среднего выпрямленного тока.
Максимальный показатель обратного напряжения.

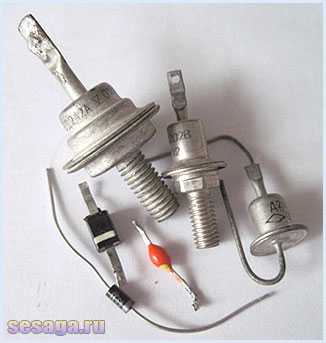

Выпрямительные устройства выпускаются различной формы и могут монтироваться разными способами.

В соответствии с физическими характеристиками, они разделяются на следующие группы:

Выпрямительные диоды большой мощности, пропускная способность которых составляет до 400 А. Они относятся к категории высоковольтных и выпускаются в двух видах корпусов. Штыревой корпус изготавливается из стекла, а таблеточный – из керамики.
Выпрямительные диоды средней мощности с пропускной способностью от 300 мА до 10 А.
Маломощные выпрямительные диоды с максимально допустимым значением тока до 300 мА.

Выбирая то или иное устройство, необходимо учитывать вольтамперные характеристики обратного и пикового максимальных токов, максимально допустимое прямое и обратное напряжение, среднюю силу выпрямленного тока, а также материал изделия и тип его монтажа. Все основные свойства выпрямительного диода и его параметры наносятся на корпус в виде условных обозначений. Маркировка элементов указывается в специальных справочниках и каталогах, ускоряя и облегчая их выбор.

Схемы с использованием выпрямительных диодов отличаются количеством фаз:

Однофазные нашли широкое применение в бытовых электроприборах, автомобилях и аппаратуре для электродуговой сварки.
Многофазные используются в промышленном оборудовании, специальном и общественном транспорте.

В зависимости от используемого материала, выпрямительные диоды и схемы с диодами могут быть германиевыми или кремниевыми. Чаще всего применяется последний вариант, благодаря физическим свойствам кремния. Данные диоды обладают значительно меньшей величиной обратных токов при одном и том же напряжении, поэтому допустимое обратное напряжение имеет очень высокую величину, в пределах 1000-1500 вольт.

Для сравнения, у германиевых диодов эта величина составляет 100-400 В. Кремниевые диоды сохраняют работоспособность в температурном диапазоне от — 60 до + 150 градусов, а германиевые – только в пределах от — 60 до + 850С. Электронно-дырочные пары при температуре, превышающей это значение, образуются с большой скоростью, что приводит к резкому увеличению обратного тока и снижению эффективности работы выпрямителя.

Схема включения выпрямительного диода

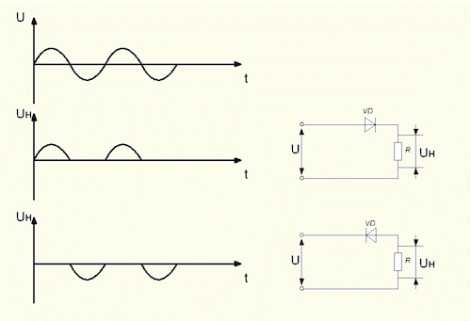

Простейший выпрямитель работает по следующей схеме. На вход подается переменное напряжение сети с положительными и отрицательными полупериодами, окрашенными соответственно в красный и синий цвета. На выходе подключается обычная нагрузка RH, а выпрямляющим элементом будет диод VD.

Когда на анод поступают положительные полупериоды напряжения, происходит открытие диода. В этот период через диод и нагрузку, запитанную от выпрямителя, будет протекать прямой ток диода Iпр. На графике, расположенном справа, эта волна обозначена красным цветом.

При поступлении на анод отрицательных полупериодов напряжения, наступает закрытие диода, и во всей цепи начинается течение незначительного обратного тока. В данном случае отрицательная полуволна переменного тока отсекается диодом. Эту отсеченную полуволну обозначает синяя прерывистая линия. На схеме условное обозначение выпрямительного диода такое же, как обычно, только поверх значка проставляются символы VD.

В результате, через нагрузку, подключенную через диод к сети, будет протекать уже не переменный, а пульсирующий ток одного направления. Фактически, это и есть выпрямленный переменный ток. Однако такое напряжение подходит лишь для нагрузок малой мощности, запитанных от сети переменного тока. Это могут быть лампы накаливания, которым не требуются особые условия питания. В этом случае напряжение будет проходить через лампу лишь во время импульсов – положительных волн. Наблюдается слабое мерцание лампы с частотой 50 Гц.

При подключении питания с таким же напряжением к приемнику или усилителю мощности, в громкоговорителе или колонках, будет слышен гул с низкой тональностью, частотой 50 Гц, известный как фон переменного тока. В этих случаях аппаратура начинает «фонить». Причиной такого состояния считается пульсирующий ток, проходящий через нагрузку и создающий в ней пульсирующее напряжение. Именно оно и создает фон.

Данный недостаток частично устраняется путем параллельного подключения к нагрузке фильтрующего электролитического конденсатора Сф с большой емкостью. В течение положительных полупериодов он заряжается импульсными токами, а во время отрицательных – разряжается с помощью нагрузки RH. Большая емкость конденсатора позволяет поддерживать на нагрузке непрерывный ток в течение всех полупериодов – положительных и отрицательных. На графике такой ток представляет собой сплошную волнистую линию красного цвета.

Тем не менее, данный сглаженный ток все равно не обеспечивает нормальную работу, поскольку половина входного напряжения теряется при выпрямлении, когда задействуется только один полупериод. Этот недостаток компенсируют мощные выпрямительные диоды, собранные вместе в так называемый диодный мост. Данная схема состоит из четырех элементов, что позволяет пропускать ток в течение всех полупериодов. За счет этого преобразование переменного тока в постоянный происходит значительно эффективнее.

electric-220.ru

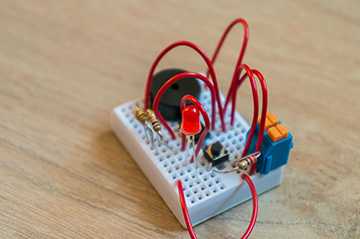

Как подключить светодиод своими руками

Светодиоды — полупроводниковые приборы, преобразующие электроток в непосредственное световое излучение.

Как подключить светодиод через резистор или напрямую, а главное сделать такое подсоединение безопасным в эксплуатации и долговечным — основные вопросы, которые рассматриваются с целью обеспечения работоспособности любых светоизлучающих диодов.

Как определить полярность светодиода?

Самостоятельное определение светодиодной полярности осуществляется несколькими несложными методами:

посредством измерений;
по результатам визуальной оценки;
при подключении к источнику питания;
в процессе ознакомления с технической документацией.

К числу самых распространенных вариантов определения полярности светоизлучающих диодов относятся первые три способа, которые должны выполняться с соблюдением стандартной технологии.

Использование тестирующих устройств

С целью максимально точного определения светодиодной полярности, щупы мультиметра подключаются непосредственно к диоду, после чего отслеживаются показания тестера. При высвечивании на шкале «бесконечного» сопротивления, провода щупов меняются местами.

Если тестер показывает какие-либо показатели конечного значения в условиях замеров сопротивления проверяемых светоизлучающих диодов, то можно быть уверенным в подключении прибора с соблюдением вида полярности, а данные о расположении «плюса» и «минуса» являются точными.

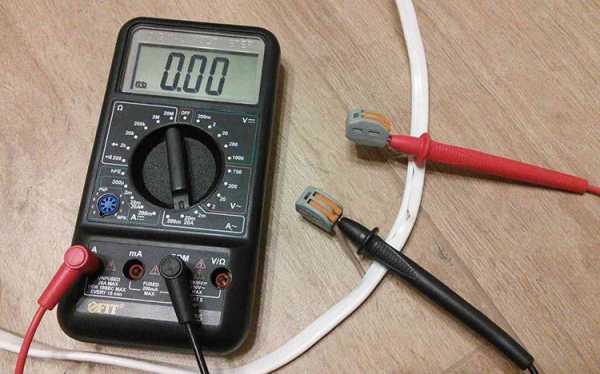

Проверка светодиодов мультиметром

Визуальное определение полярности

Несмотря на множество существующих в настоящее время видов конструкций светодиодного оборудования, наиболее широкое распространение получили излучающие свет диоды, заключенные в цилиндрический корпус D от 3,5 мм.

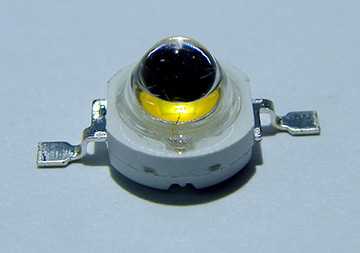

Наиболее мощные диоды сверх яркого типа обладают планарными плоскими выводами, промаркированными «+» и «-».

Устройства в цилиндрическом корпусе имеют внутри пару электродов, отличающихся площадью. Именно катодная часть светоизлучающих диодов отличается большей электродной площадью и наличием характерного скоса на «юбке».

Светодиоды, применяемые в поверхностном монтаже, обладают специальным скосом или «ключом», указывающим на катод или минусовую полярность.
Подключение к источнику питания

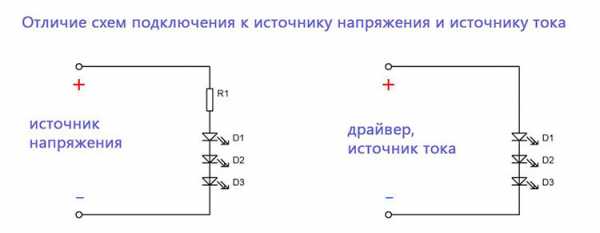

Передача питания от элементов с постоянным напряжением — один из самых наглядных вариантов определения диодной полярности, требующий использования специального блока с поступательным регулированием напряжения, или традиционной аккумуляторной батареи. После подключения, постепенно повышаются показатели напряжения, что вызывает свечение светодиода и свидетельствует о правильном определении полярности.

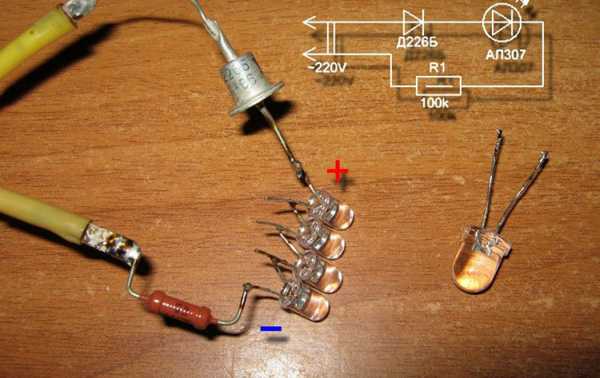

Подключение диодов к питанию
Чтобы проверить работоспособность светового диода, в обязательном порядке подключается резистор токоограничивающего типа с сопротивлением от 680 Ом.
Этапы сборки
При самостоятельной сборке и последующем тестировании излучающих свет диодов в рабочем режиме, целесообразно воспользоваться данной последовательностью:
определиться с техническими характеристиками, отраженными в сопроводительной документации;
составить схему подключения с учетом уровня напряжения;
вычислить показатели потребляемой мощности электроцепи;
подобрать драйвер или блок питания с оптимальной мощностью;
рассчитать резистор при стабилизированном напряжении;
определить полярность LЕD-источника;
припаять провода к светодиодным выходам;
подсоединить источник питания;
зафиксировать диод на радиаторе.

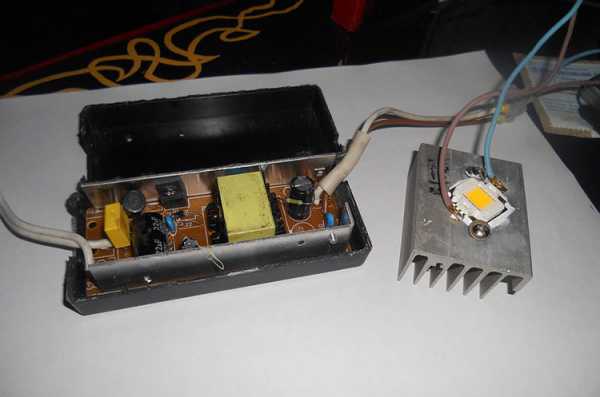

Процесс тестирования излучающих свет диодов, заключается в подключении собранной конструкции к электрической сети и замере потребляемого тока.
Звезда устанавливается на радиатор посредством теплопроводной пасты, а припаивать провода следует достаточно мощным паяльником, что обусловлено естественным забором алюминием тепла, с участка контакта и припоя.
Источники питания
Для подключения светодиода применяются специальные источники питания, разрабатываемые согласно установленным требованиям и нормативам. В процессе проектирования, потребуется определиться с коэффициентом мощности, энергетической эффективностью и уровнем пульсации.
Основной особенностью современных источников питания является наличие встроенного корректора коэффициента мощности, а приборы для внутреннего освещения отличаются повышенными требованиями к уровню токовой пульсации.

Схемы подключения светодиодов
Если источник питания в виде светоизлучающих диодов, предполагается применять в наружном освещении, то показатели защиты такого устройства должны составлять IP-67 при широком температурном диапазоне.
Источниками светодиодного питания в условиях токовой стабилизации обеспечиваются постоянные показатели выходного тока в широком диапазоне. Если источник для LЕD-светильника имеет стабилизацию по показателям напряжения, то формируется постоянное напряжение выходного типа в условиях токовой нагрузки, но не более максимально допустимых значений. В некоторых современных приборах присутствует комбинированная стабилизация.
Самым экономичным вариантом источника питания для светодиодных приборов являются современные диммируемые устройства.
Как подключить светодиод
Обеспечение работоспособности излучающих свет диодов, предполагает не только наличие источника питания, но и строгого соблюдения схемы подключения.
К 1,5 В
Показатели рабочего напряжения светоизлучающих диодов, как правило, превышают 1,5 В, поэтому сверх яркие светодиоды нуждаются в источнике питания не менее 3,2-3,4 В. При подключении применяется преобразователь напряжения в виде блокинг-генератора на резисторе, транзисторе и трансформаторе.

Запитываем светодиод к 1,5 ватт
Использование упрощенной схемы, лишенной стабилизатора, позволяет обеспечивать непрерывную работоспособность светоизлучающих диодов до снижения напряжения в элементе питания до показателей 0,8 В.
К 5 В
Подключение светодиода к элементу питания с номинальными токовыми показателями на уровне 5 В предполагает подсоединение резистора, имеющего сопротивление в пределах 100-200 Ом.

Параллельное подключение светодиодов
Если подключение в 5 вольт необходимо для установки пары диодов, то в электрическую цепь последовательным способом включается резистор ограничительного типа с сопротивлением не более 100 Ом.
К 9 В
Батарейка типа «Крона» обладает относительно небольшой емкостью, поэтому такой источник питания очень редко применяется для подключения достаточно мощных светодиодов. Согласно максимальному току, не превышающему 30-40 мА, чаще всего осуществляется последовательное подсоединение трёх светоизлучающих диодов, имеющих рабочий ток 20 мА.
К 12 В
Стандартный алгоритм подключения диодов к элементу питания на 12 В включает в себя определение типа блока, нахождение номинального тока, напряжения и потребляемой мощности, а также подсоединение к выводам с обязательным соблюдением полярности. В этом случае резистор размещается на любом участке электрической цепи.
Контакты на участках подсоединения излучающих свет диодов надежно запаиваются, а после штатной проверки работоспособности — изолируются специальной лентой.
К 220 В
При использовании источников питания 220 В, в обязательном порядке ограничивается ток, который будет протекать через световой диод, что предотвратит перегрев и выход светоизлучающего прибора из строя. Также необходимо понизить уровень обратного светодиодного напряжения с целью предупреждения пробоя.

Схема подключения светодиодов к 220 вольт
Ограничение уровня тока в условиях переменного напряжения осуществляется резисторами, конденсаторами или катушками индуктивности. Питание диода при постоянном напряжении предполагает использование исключительно резисторов.
Питание светодиодов от 220 В своими руками
Драйвер для диодных источников света на 220 В, является неотъемлемой частью сборки безопасного и долговечного прибора, и изготовить такое устройство вполне можно самостоятельно. Чтобы светоизлучающие диоды смогли работать от традиционной сети, потребуется уменьшить амплитуду напряжения, снизить силу тока, а также выполнить преобразование переменного напряжения в постоянные показатели. С этой целью используется делитель, имеющий резисторную или ёмкостную нагрузку, а также стабилизаторы.

Подключение светодиодной ленты к 220 В
Надежным самодельным драйвером для диодных источников света на 220 В, может выступать элементарный импульсный блок питания, не обладающий гальванической развязкой. Самым главным преимуществом такой схемы является простота исполнения, дополненная надёжностью эксплуатации.
Однако при самостоятельном выполнении сборки нужно соблюдать максимальную осторожность, так как особенностью данной схемы является полное отсутствие ограничений по показателям отдаваемого тока.
Безусловно, светодиодами будут забираться стандартные 1,5 А, но соприкосновение рук с оголенными проводами спровоцирует повышение до 10 А и более, что весьма ощутимо.

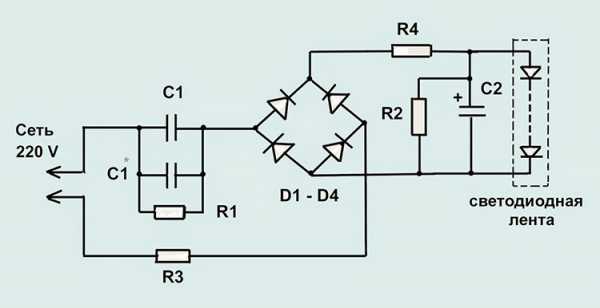

В основе стандартной схемы простейшего светодиодного драйвера на 220В лежат три главных каскада, представленные:
делителем напряжения на показателях сопротивления;
диодным мостом;
стабилизацией напряжения.
Для сглаживания пульсации напряжения, потребуется в параллельном направлении цепи подключить электролитический конденсатор, ёмкость которого подбирается индивидуально, в соответствии с мощностью нагрузки.

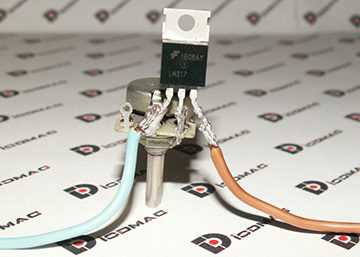

Стабилизатором в этом случае вполне может выступать общедоступный элемент L-7812. Следует отметить, что собранная таким способом схема диодных источников света на 220 вольт отличается стабильной работоспособностью, но перед включением в электрическую сеть обязательно производится тщательная изоляция оголённых проводов и участков пайки.
proprovoda.ru
Подключение светодиода. Схемы монтажа светодиодов
Понятия, сокращения, глоссарий.
БП — блок питания.
SMD — устройство, излучающее свет, монтируемое на резиновой, бумажной, самоклеющейся поверхности ленты. С нанесёнными проводящими ток дорожками и миниатюрными полупроводниковыми элементами, расположенными в один или несколько рядов. А также могут быть установлены ограничивающие резисторы и конденсаторные сглаживающие фильтры. Длину ленты разрезают по специально нанесённому пунктиром месту.
Чип — полупроводниковый кристалл.
Подложка — гибкая плата с припаянными элементами.
СД — диод, излучатель света.
Клеящаяся основа — фиксирует на поверхности СД.
Люминофор — материал, испускающий фотоны под воздействием энергии полупроводника.
RGB-контроллер — прибор, с функцией инфракрасного или радиоуправляемого цвета, режимом свечения. Регулируют дистанционным пультом.
Samsung, Philips, LG. Брендовые производители СД.
Диммер — это устройство для расширения функциональных возможностей светодиодных источников. Регулирует интенсивность потока освещения, его цвет, экономит электроэнергию. Составная часть обычного выключателя.
Дистанционный пульт — прибор для управления одним или несколькими узлами.
Усилитель контроллера — устройство для передачи сигнала к диодам, обеспечивающее одинаковые цвета и яркость излучения.
Световой поток, обозначенный единицей люмен (лм).
ИК — инфракрасный контроллер.
Подключение, ошибки
Светодиод обладает многими преимуществами перед другими источниками излучения. Он экономичный, с большим эксплуатационным сроком, виброустойчивый и к тому же имеющий невеликие габариты. Однако, эти положительные качества не всегда полностью реализуются на практике. И прежде всего, из-за недостаточного понимания работы нелинейного полупроводникового прибора. Чтобы избежать этого и достичь эффективного использования, необходимо придерживаться правил.
Нельзя подсоединять светодиод напрямую к источнику.
Он подключается последовательно через резистор либо через драйвер питания, регулирующий величину тока. Неуправляемая подача быстро выведет его из строя.
Рис. 1
Не рекомендуется параллельное подключение между собой нескольких диодов к одному источнику питания. Рис. 2. Самый безобидный вариант от такого подсоединения проявится в том, что излучение света будет разной яркостью. При повреждении первого диода возрастает ток на второй, резко сокращающий сроки его эксплуатации вплоть до разрушения.
Не допускается последовательное подключение светодиода с разными параметрами тока. При этом слабо излучающий свет быстро выйдет из строя. Рис. 2
Подключение элемента неправильного сопротивления. Рис 3. Протекающий через него ток, может оказаться большим или недостаточным для оптимальной работы диода. Это приведёт к перегреву кристалла и сокращение сроков службы
Применение ограничивающего резистора недостаточной мощности, следствием которой будет его полное разрушение. Рисунок. 3.
При подключении светодиода к сети необходимо ограничить обратное напряжение. Увеличенный ток может, перегреть полупроводниковый переход, вызывающий тепловой пробой и повреждение светодиода.
Соблюдая правильность подсоединения элементов, достигают максимальной эффективности приборов в освещении и конструировании различных устройств.
Подключение лент
На схеме провода БП обозначены двумя цветами. Красный — это плюс, а синий — минусовой. Такая же маркировка применена и на потребителях электроэнергии. При подключении это правило соблюдают, в противном случае схема работать не будет
Применяя несколько лент нельзя последовательно (напрямую), припаивать их концы. Например, составляя вместе пятиметровые, стараются получить в два раза длиннее 10 м. Но необходимо учесть, что соединительные провода мелкого сечения и рассчитаны только на одну ленту. Подключая их последовательно, добавляется сопротивление, из-за чего № 2 светит с меньшей яркостью. А через № 1 протекает увеличенный от номинала ток, который приведёт к повышенному перегреву, сокращающему в разы срок службы. Рис. 5.
К выходу БП (рисунок 6) подключают провода следующей ленты № 2, минуя
дорожку № 1

Для уменьшения потерь напряжения, их сечение выбирают несколько больше (1,5 мм.). Длина проводов такая же, как и к ленте № 1. Схему применяют при достаточном месте для размещения БП, показанную на рисунке 7. Второй блок питания подсоединяют проводом 0,75 мм. Положительным моментом является то, что их мощность уменьшилась вдвое. При отсутствии пространства применяют схему на рис. 6. Когда задача размещения и укрепления второго источника усложняется поиском подходящего места.
Монтаж цветной ленты, усилителя и контроллера
RGB-контроллер предназначен для регулировки света. Работает при напряжении 12, 24 в. Установленная мощность 72,108,144,288 Вт, со встроенной программой управления излучением, укомплектованы дистанционным пультом. Рис. 8. Клеммы для подключения ленты обозначены: R — для регулировки красного; G — зелёного; B — синего; V+ — общий.
Сетевые разъёмы маркируют «V +», и «-V». На контакт, обозначенный плюсом, закрепляют красный, на минус — чёрный или синий провод. Подсоединения желательно не перепутать. В противном случае пульт выдаст ошибочную команду.
Дистанционный способ управления
Контроллер простой по конструкции и экономичный.
Установлена программа смены цветов. Подходит для устройства подсветки вывесок, витрин магазинов. Иногда прибор используют как простой выключатель.
Инфракрасный
Работает при условии видимости приёмника контроллера, ограниченной дистанцией до 10 м. Его функции похожи на телевизионный пульт.
Яркость излучения регулируется. Предусмотрен подбор четырёх цветов и оттенков к ним, переливание света, и дополнительное проецирование белого. Возможна установка эффекта затухания или мерцания излучения.
Радиоуправляемый
IR Контроллер регулируют радиосигналом с дистанцией до 20 метров. Зрительная видимость необязательна. Соблюдая указанное расстояние, освещение регулируют с любой комнаты. Недостаток — при утере пульта необходимо покупать полный комплект нового, так как частота радиосигнала у них разная. Конструкции пультов бывают сенсорными или кнопочными, со всеми стандартными действиями.
Работающий по WI-FI
Функционируют по тому же принципу, с любым типом пульта, как указано выше. Контроллером можно управлять через мобильный телефон.
Подключение нескольких RGB светодиодных лент
Проводящие ток дорожки имеют одинаковую длину. Соединять их последовательно нельзя, так как работать будут недолго. Существует два способа подсоединений: с одним БП и с RGB-контроллером.

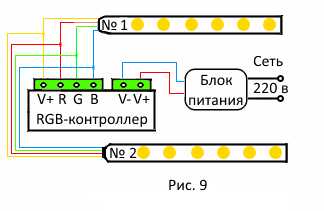

Эта схема подойдёт для многоцветной ленты c 30 диодами. Но яркости будет недостаточно. Рисунок 9. При 60 штук таких же потребуется БП и в два раза мощный контроллер. Дальше рассчитываем: две ленты используют для освещения 140 Вт, контроллер для этого случая подойдёт мощностью 280 Вт, что скажется на стоимости. Место для размещения блока питания планируют при проектировании потолка. Рис. 10.

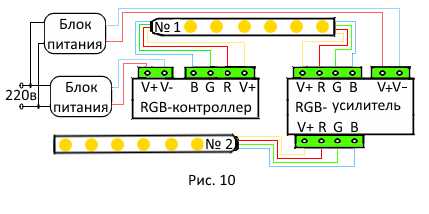

В этой схеме используют дополнительно БП и усилитель. К нему со стороны Input (вход) подключают конец ленты № 1 и к Output (выход) начало № 2. Каждый провод подсоединяют в соответствующую клемму. После подключают БП.
В результате получили: монтаж по этой схеме станет дороже, мощность и размеры блоков питания будут меньше, но зато появляется возможность подключать любое количество RGB изделий.
Общий совет по установке светодиодных узлов
Выбор комплектующих.
По статистике спросом пользуются более сотни типов лент, около 50 моделей блоков питания, до 30 диммеров и контроллеров. Для начала необходимо определить поставленные задачи. Они могут быть следующими: подсветка потолка и ниши, дополнительное освещение кухни, интерьера комнат, спальни, ванной, шкафов, баров и т. д.
Проверка качества контактов на ленте. Они имеют вид четырёх проводков, припаянных к торцу платы.
Места припайки не всегда бывают прочным.
Проверяют соединения, изолируют их. Оторванный может вызвать замыкание.
Для надёжности заделывают новые, длинные с обжимными наконечниками и усиленные термоусадочной трубкой диаметром 10 мм. Одев её на контакты светодиодной ленты, аккуратно нагревают. При этом избегают попадания горячего воздуха на полупроводник. Размягчённая трубка уменьшается в размере, прижимая контакты, изолируя и улучшая прочность соединения. Такая подготовка к монтажу обеспечивается длительный срок использования.
Наличие инструмента и комплектующих изделий. Для устройства нужно иметь: провода, трубки, фен, ножницы, паяльник и сопутствующие материалы.
Есть и более простой вариант решения. Можно приобрести готовый набор для монтажа светодиодных устройств. В его состав входят: ленты, блоки питания, контроллер, диммер, крепёж, разъёмы, провода. Кроме того, перечень содержимого набора дополняется пожеланиями заказчика.
Место монтажа ленты очищают, обезжиривают. Потом со стороны клеевого слоя снимают защитную плёнку и нажатием закрепляют к подготовленной плоскости.
Виды СД лент
Все составляющие её элементы размещены на самоклеющейся основе. Отличие между ними — это тип используемого светодиода. Светодиод припаян к плоскости ленты. Самые применяемые два: SMD 3020 и такой же 5050. Сокращённое обозначение в переводе прочитывается как устройство, монтируемое на поверхности. Цифры указывают размер светодиодов в миллиметрах. Конструкция первого состоит из одного кристалла, второго — из трёх штук. Последний излучает более яркий свет в 2,5 раза. Для сравнения: светодиод SMD 5050 даёт поток в 12 лм, а типа 3020 излучает только 4,5.
Цвет свечения обуславливается свойством использованного полупроводникового материала. Каждый проецирует характерный свет. Распространён зелёный, красный и такие как жёлтый, синий. Но на практике существует излучение белого света, хотя в природе таких материалов нет. Однако, для его получения используют синий диод, продуцирующий ультрафиолет. Для этого на его поверхность наносят тонкий слой люминофора. Под его воздействием материал излучает белый светом. Это покрытие прибора имеет недостаток, проявляющееся со временем. За которое слой выгорает, свечение становится синеватым, яркость снижается. Поэтому лента белого цвета недолговечная, сила потока после года эксплуатации, может, уменьшиться на 40%. А действительным сроком службы СД считают время, за которое он потускнеет на 30% с момента первого включения.
Существует второй вариант получения белого оттенка. Для этого в корпусе светодиода установленных размеров (смотри выше) размещают не более трёх кристаллов. Из которых каждый излучает свой природный оттенок. Он бывает синим или красным и, наконец, зелёным. Если смешать их, то в результате получится белый. Срок использования такого диода будет намного дольше.
Собранная из них конструкция и размещённая на материале с клейкой поверхностью, называют RGB-лентой. И ещё один плюс. Так как каждый кристалл раздельно подключён к источнику питания, тогда они излучают свой цвет. Поэтому ленту подсоединяют четырьмя проводами. Из которых три идут на каждый кристалл и один общий для всех.
Такая конструкция позволяет регулировать световую окраску с помощью пульта управления. Так, для общего освещения включают белый, для медитации и расслабления — зелёный, для приятного ужина — красный. Есть ещё особенность ленты: яркость свечения зависит от количества СД на один метр, что повлечёт увеличение её стоимости.
Подборка диодов и расчёт БП
СД ленту подключают к блоку питания напряжением 24, 12 или 6 вольт. Их потребность в мощности приведена в таблице.
Светодиод марки SMD Мощность (Вт.) Количество сд (шт.)
3528 4,8 60
3528 7,2 120
3528 16,0 240
5050 7,2 30
5050 14,0 60
5050 25,0 120
Сначала уточняют, сколько потребляет 1 м ленты. Например, две 5-и метровые используют 72 ватта. Эксплуатационный запас блока должен иметь 30%. Для работы длиной в два раза большей типа 5050 c 30 светодиодами необходимо выбрать БП мощностью 93,6 ватта.
Возможные варианты выбора БП
Существуют основные типы этого устройства.
Герметичный, компактный в корпусе из пластика. Защищён от влаги. Предел его мощности 75 ватт. Для двух лент необходимы 2 блока питания по 50 Вт. Из-за небольших размеров БП используют при монтаже интерьерной подсветки.
Такой же тип в алюминиевом корпусе. Его 100 Вт мощности достаточно для эксплуатации двух лент. Имеет больший вес (1 кг) и габариты. Подходит к подсветке уличных указателей. Защищён от дождя, солнечных лучей, колебаний температуры, мороза.
Открытый БП. При 100 Вт мощности обладает большим весом и размерами. Редко используют для подсветки стен и потолков из-за сложности найти свободное место. Устанавливают в отдельном шкафу. Стоимость более низкая.
Недостатки СД лент
Длина ограничивается пятью метрами. Это связано с трудностью выдержать равномерную яркость во всех элементах конструкции.
Хрупкость и ломкость проводящих ток дорожек, изготовленных из фольги или меди. Радиус изгиба — не менее 25 мм.
Необходимость усиления отдельных мест, соединений, изоляции контактов.
Используя устройства светодиодных лент, потребляющих ток выше 80 мА, предусматривают дополнительные приспособления для охлаждения.
Относительно высокая стоимость.
Достоинства светодиодных лент
Экономное потребление электроэнергии.
Срок службы от 5 до 13 лет, превышающей традиционные источники света.
За счёт гибкости конструкции ленте придают любую форму.
Возможность увеличивать (подобрать) длину, добавляя шести или десятиметровыми кусками (по 3 или 5 диодов в каждом).
Потребляемая электроэнергия используется на излучение света, а не на подогрев прибора.
Нулевое мерцание и отсутствие ультрафиолета.
Устойчиво работает при колебаниях сетевого напряжения. Функционирует через блок питания при изменениях в пределах 130—160 вольт.
Широкий выбор световой гаммы сохраняется во весь период эксплуатации.
Простота монтажа.
Производители гарантируют качество светодиодных лент.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
elektronchic.ru
Устройство и работа выпрямительного диода. Диодный мост
Здравствуйте уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с полупроводниковыми диодами. В предыдущей части статьи мы с Вами разобрались с принципом работы диода, рассмотрели его вольт-амперную характеристику и выяснили, что такое пробой p-n перехода.
В этой части мы рассмотрим устройство и работу выпрямительных диодов.
Выпрямительный диод – это полупроводниковый диод, предназначенный для преобразования переменного тока в постоянный. Однако, это далеко не полная область применения выпрямительных диодов: они широко используются в цепях управления и коммутации, в схемах умножения напряжения, во всех сильноточных цепях, где не предъявляется жестких требований к временным и частотным параметрам электрического сигнала.
Общие характеристики выпрямительных диодов.
В зависимости от значения максимально допустимого прямого тока выпрямительные диоды разделяются на диоды малой, средней и большой мощности:
малой мощности рассчитаны для выпрямления прямого тока до 300mA;
средней мощности – от 300mA до 10А;
большой мощности — более 10А.
По типу применяемого материала они делятся на германиевые и кремниевые, но, на сегодняшний день наибольшее применение получили кремниевые выпрямительные диоды ввиду своих физических свойств.
Кремниевые диоды, по сравнению с германиевыми, имеют во много раз меньшие обратные токи при одинаковом напряжении, что позволяет получать диоды с очень высокой величиной допустимого обратного напряжения, которое может достигать 1000 – 1500В, тогда как у германиевых диодов оно находится в пределах 100 – 400В.
Работоспособность кремниевых диодов сохраняется при температурах от -60 до +(125 — 150)º С, а германиевых – лишь от -60 до +(70 – 85)º С. Это связано с тем, что при температурах выше 85º С образование электронно-дырочных пар становится столь значительным, что происходит резкое увеличение обратного тока и эффективность работы выпрямителя падает.
Технология изготовления и конструкция выпрямительных диодов.
Конструкция выпрямительных диодов представляет собой одну пластину кристалла полупроводника, в объеме которой созданы две области разной проводимости, поэтому такие диоды называют плоскостными.
Технология изготовления таких диодов заключается в следующем:
на поверхность кристалла полупроводника с электропроводностью n-типа расплавляют алюминий, индий или бор, а на поверхность кристалла с электропроводностью p-типа расплавляют фосфор.
Под действием высокой температуры эти вещества крепко сплавляются с кристаллом полупроводника. При этом атомы этих веществ проникают (диффундируют) в толщу кристалла, образуя в нем область с преобладанием электронной или дырочной электропроводностью. Таким образом получается полупроводниковый прибор с двумя областями различного типа электропроводности — а между ними p-n переход. Большинство распространенных плоскостных кремниевых и германиевых диодов изготавливают именно таким способом.
Для защиты от внешних воздействий и обеспечения надежного теплоотвода кристалл с p-n переходом монтируют в корпусе.
Диоды малой мощности изготавливают в пластмассовом корпусе с гибкими внешними выводами, диоды средней мощности – в металлостеклянном корпусе с жесткими внешними выводами, а диоды большой мощности – в металлостеклянном или металлокерамическом корпусе, т.е. со стеклянным или керамическим изолятором. Пример выпрямительных диодов германиевого (малой мощности) и кремниевого (средней мощности) показан на рисунке ниже.
Кристаллы кремния или германия (3) с p-n переходом (4) припаиваются к кристаллодержателю (2), являющемуся одновременно основанием корпуса. К кристаллодержателю приваривается корпус (7) со стеклянным изолятором (6), через который проходит вывод одного из электродов (5).
Маломощные диоды, обладающие относительно малыми габаритами и весом, имеют гибкие выводы (1) с помощью которых они монтируются в схемах.
У диодов средней мощности и мощных, рассчитанных на значительные токи, выводы (1) значительно мощнее. Нижняя часть таких диодов представляет собой массивное теплоотводящее основание с винтом и плоской внешней поверхностью, предназначенное для обеспечения надежного теплового контакта с внешним теплоотводом (радиатором).
Электрические параметры выпрямительных диодов.
У каждого типа диодов есть свои рабочие и предельно допустимые параметры, согласно которым их выбирают для работы в той или иной схеме:
Iобр – постоянный обратный ток, мкА;
Uпр – постоянное прямое напряжение, В;
Iпр max – максимально допустимый прямой ток, А;
Uобр max – максимально допустимое обратное напряжение, В;
Р max – максимально допустимая мощность, рассеиваемая на диоде;
Рабочая частота, кГц;
Рабочая температура, С.
Здесь приведены далеко не все параметры диодов, но, как правило, если надо найти замену, то этих параметров хватает.
Схема простого выпрямителя переменного тока на одном диоде.
Разберем схему работы простейшего выпрямителя, которая изображена на рисунке:
На вход выпрямителя подадим сетевое переменное напряжение, в котором положительные полупериоды выделены красным цветом, а отрицательные – синим. К выходу выпрямителя подключим нагрузку (Rн), а функцию выпрямляющего элемента будет выполнять диод (VD).
При положительных полупериодах напряжения, поступающих на анод диода диод открывается. В эти моменты времени через диод, а значит, и через нагрузку (Rн), питающуюся от выпрямителя, течет прямой ток диода Iпр (на правом графике волна полупериода показана красным цветом).
При отрицательных полупериодах напряжения, поступающих на анод диода диод закрывается, и во всей цепи будет протекать незначительный обратный ток диода (Iобр). Здесь, диод как бы отсекает отрицательную полуволну переменного тока (на правом графике такая полуволна показана синей пунктирной линией).
В итоге получается, что через нагрузку (Rн), подключенную к сети через диод (VD), течет уже не переменный, поскольку этот ток протекает только в положительные полупериоды, а пульсирующий ток – ток одного направления. Это и есть выпрямление переменного тока.
Но таким напряжением можно питать лишь маломощную нагрузку, питающуюся от сети переменного тока и не предъявляющую к питанию особых требований, например, лампу накаливания.
Напряжение через лампу будет проходить только во время положительных полуволн (импульсов), поэтому лампа будет слабо мерцать с частотой 50 Гц. Однако, за счет тепловой инертности нить не будет успевать остывать в промежутках между импульсами, и поэтому мерцание будет слабо заметным.
Если же запитать таким напряжением приемник или усилитель мощности, то в громкоговорителе или колонках мы будем слышать гул низкого тона с частотой 50 Гц, называемый фоном переменного тока. Это будет происходить потому, что пульсирующий ток, проходя через нагрузку, создает в ней пульсирующее напряжение, которое и является источником фона.
Этот недостаток можно частично устранить, если параллельно нагрузке подключить фильтрующий электролитический конденсатор (Cф) большой емкости.
Заряжаясь импульсами тока во время положительных полупериодов, конденсатор (Cф) во время отрицательных полупериодов разряжается через нагрузку (Rн). Если конденсатор будет достаточно большой емкости, то за время между импульсами тока он не будет успевать полностью разряжаться, а значит, на нагрузке (Rн) будет непрерывно поддерживаться ток как во время положительных, так и во время отрицательных полупериодов. Ток, поддерживаемый за счет зарядки конденсатора, показан на правом графике сплошной волнистой красной линией.
Но и таким, несколько сглаженным током тоже нельзя питать приемник или усилитель потому, что они будут «фонить», так как уровень пульсаций (Uпульс) пока еще очень ощутим.
В выпрямителе, с работой которого мы познакомились, полезно используется энергия только половины волн переменного тока, поэтому на нем теряется больше половины входного напряжения и потому такое выпрямление переменного тока называют однополупериодным, а выпрямители – однополупериодными выпрямителями. Эти недостатки устранены в выпрямителях с использованием диодного моста.
Диодный мост.
Диодный мост – это небольшая схема, составленная из 4-х диодов и предназначенная для преобразования переменного тока в постоянный. В отличие от однополупериодного выпрямителя, состоящего из одного диода и пропускающего ток только во время положительного полупериода, мостовая схема позволяет пропускать ток в течение каждого полупериода. Диодные мосты изготавливают в виде небольших сборок заключенных в пластмассовый корпус.
Из корпуса сборки выходят четыре вывода напротив которых расположены знаки «+», «—» или «~», указывающие, где у моста вход, а где выход. Но не обязательно диодные мосты можно встретить в виде такой сборки, их также собирают включением четырех диодов прямо на печатной плате, что очень удобно.
Например. Вышел из строя один из диодов моста, если будет стоять сборка, то ее смело выкидываем, а если мост будет собран из четырех диодов прямо на плате — меняем неисправный диод и все готово.
На принципиальных схемах диодный мост обозначают включением четырех диодов в мостовую схему, как показано в левой части нижнего рисунка: здесь, диоды являются как бы плечами выпрямительного моста.
Такое графическое обозначение моста можно встретить еще в старых журналах по радиотехнике. Однако, на сегодняшний день, в основном, диодный мост обозначают в виде ромба, внутри которого расположен значок диода, указывающий только на полярность выходного напряжения.
Теперь рассмотрим работу диодного моста на примере низковольтного выпрямителя. В таком выпрямителе, с использованием четырех диодов, во время каждой полуволны работают поочередно два диода противоположных плеч моста, включенных между собой последовательно, но встречно по отношению ко второй паре диодов.
Со вторичной обмотки трансформатора переменное напряжение поступает на вход диодного моста. Когда на верхнем (по схеме) выводе вторичной обмотки возникает положительный полупериод напряжения, ток идет через диод VD3, нагрузку Rн, диод VD2 и к нижнему выводу вторичной обмотки (см. график а). Диоды VD1 и VD4 в этот момент закрыты и через них ток не идет.
В течение другого полупериода переменного напряжения, когда плюс на нижнем (по схеме) выводе вторичной обмотки, ток идет через диод VD4, нагрузку Rн, диод VD1 и к верхнему выводу вторичной обмотки (см. график б). В этот момент диоды VD2 и VD3 закрыты и ток через себя не пропускают.
В результате мы видим, что меняются знаки напряжения на вторичной обмотке трансформатора, а через нагрузку выпрямителя идет ток одного направления (см. график в). В таком выпрямителе полезно используются оба полупериода переменного тока, поэтому подобные выпрямители называют двухполупериодными.
И в заключении отметим, что работа двухполупериодного выпрямителя по сравнению с однопериодным получается намного эффективней:
1. Удвоилась частота пульсаций выпрямленного тока;
2. Уменьшились провалы между импульсами, что облегчило задачу сглаживания пульсаций на выходе выпрямителя;
3. Среднее значение напряжения постоянного тока примерно равно переменному напряжению, действующему во вторичной обмотке трансформатора.
А если такой выпрямитель дополнить фильтрующим электролитическим конденсатором, то им уже смело можно запитывать радиолюбительскую конструкцию.
Ну вот, мы с Вами практически и закончили изучать диоды. Конечно, в этих статьях дано далеко не все, а только основные понятия, но этих знаний Вам уже будет достаточно, чтобы собрать свою радиолюбительскую конструкцию для дома, в которой используются полупроводниковые диоды.
А в качестве дополнительной информации посмотрите видеоролик, в котором рассказывается, как проверить диодный мост мультиметром.
Удачи!
Источник:
1. Борисов В.Г — Юный радиолюбитель. 1985г.
2. Горюнов Н.Н., Носов Ю.Р — Полупроводниковые диоды. Параметры, методы измерений. 1968г.
3. Пасынков В.В., Чиркин Л.К — Полупроводниковые приборы: Учеб. для вузов по спец. «Полупроводники и диэлектрики» и «Полупроводниковые и микроэлектронные приборы» — 4-е изд. перераб. и доп. 1987г.
sesaga.ru
Схема подключения светодиода
Схема подключения светодиода очень проста. Это можно видеть на рисунке 1. Однако, для того чтобы правильно подключить светодиод необходимо произвести некоторые расчеты.
Как видно из приведенной схемы светодиод (VD) подключается последовательно c резистором (R), образуя с ним делитель напряжения. Также резистор можно рассматривать как элемент, обеспечивающий номинальный рабочий ток светодиода. Для расчета величины его сопротивления нам необходимо знать:
падение напряжения на светодиоде (Uvd),
уже упомянутый его рабочий ток (Iраб).
Если подходить строго, то эти значения следует брать из паспорта светодиода, но для дальнейших примеров я приму их за 2 Вольта (В) и 15 милиАмпер (мА) соответственно. Это достаточно реальные величины.
Далее берем закон Ома и на его основании пишем формулу:
R=U/I=(Uпит-Uvd)/Iраб=(Uпит-2)/15
Заметьте, я указал ток в мА, поэтому сопротивление получится в килоОмах (кОм). Для небольших токов так удобнее. Остается определиться с напряжением питания. Для 12 Вольт сопротивление резистора будет:
R=(12-2)/15=0,666 кОм. Ближайшее по ряду, если не ошибаюсь, 0,68 кОм или 680 ом. Округлять надо в большую сторону.
Кроме того, надо определить мощность, рассеиваемую резистором:
P=I*U=I²*R=15²*0,68=153. Ток берем в мА, сопротивление в кОм, мощность получаем в милиВаттах (мВт). Ближайшая по ряду, округленная в большую сторону мощность резистора составляет 0,250 Вт.
Обратили внимание не некоторую некорректность? Расчетное значение сопротивления мы округлили в большую сторону, значит ток в цепи будет меньше, то есть мы получили завышенное значение мощности. Желающие могут посчитать точно, но разница будет незначительная.
Примем эту схему за базовую и на ее основе рассмотрим варианты подключения нескольких светодиодов:
Параллельное подключение светодиодов (рис.2) большинством специалистов не рекомендуется по следующим основным объективным причинам:
из-за разброса параметров токи, протекающие через светодиоды, будут различны, что может привести к выходу из строя того светодиода, где окажется превышенным максимально допустимое значение тока,
при неисправности любого светодиода (обрыв) его ток поделится между оставшимися, далее по сценарию предыдущего пункта. Потом цепная реакция и вся линейка выходит из строя.
ток потребления такой схемы равен сумме токов всех светодиодов, то есть при их значительном количестве имеет достаточно большое значение.
Негативные последствия такого подключения можно отчасти избежать, если уменьшить рабочий ток процентов на 30% от номинального, правда яркость сечения светодиодов при этом снизится.
Если сказанное Вас не пугает можете рассчитать сопротивление и мощность резистора по приведенной ранее методике при условии что Iраб=Ivd1+…+Ivdn или просто умножьте ток любого светодиода на их количество. Почему? Потому, что для этих двух случаев светодиоды должны иметь максимально близкие параметры, то есть быть однотипными, кроме того, желательно из одной партии.
Последовательное подключение светодиодов (рис.3) более корректно, недостатком может явиться разная яркость их свечения (опять же из за разброса параметров).
Кстати, такое соединение используется в светодиодной ленте.
Для расчета этой схемы следует взять Uvd=Uvd1+…+Uvdn
Еще одно, общее для всех схем подключения ограничение, Uvd должно быть меньше Uпит на величину, позволяющую установить токоограничивающий резистор.
Например, для схемы на рис.3 при напряжении питания 12В и падении напряжения на светодиоде 2В можно взять пять светодиодов, суммарным падением напряжения 10В. Если их будет 6 штук, то Ur =0, что означает отсутствие резистора, а такого быть не должно.
Последнее, как быть, если при последовательном соединении не удается соблюсти указанное условие?
Выход — использовать смешанное подключение (рис.4). Расчет схемы в этом случае производится для каждой последовательной цепи подключения, а при одинаковом количестве светодиодов и их типов в каждой цепи расчет можно сделать один раз для любой последовательной группы светодиодов.
Напоминаю — все светодиоды должны быть однотипные, по крайней мере, для общей последовательной цепи.
© 2012-2019 г. Все права защищены.
Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

eltechbook.ru
