Схема подключения инфракрасного потолочного обогревателя – Грамотная установка инфракрасного обогревателя — инструкция по монтажу, особенности, куда обратиться для вызова мастера

Подключение инфракрасного обогревателя

На сегодняшний день большая часть инфракрасных обогревателей имеет вилку, на которой располагается дополнительная клемма для заземления. Если вы неправильно будете использовать этот прибор, тогда производитель не будет нести гарантию. Подключение инфракрасного обогревателя должно выполняться с использованием всех правил.

Если ваша розетка не имеет специального контакта, тогда вам необходимо индивидуально провести заземляющий контакт. Если вы используете инфракрасный обогреватель, тогда вам лучше установить дифференциальный автомат. Если вы не знаете, как подключить инфракрасный обогреватель, тогда вам необходимо прочесть эту статью.

Подключение инфракрасного обогревателя и безопасность работ

Теперь пришло время узнать про подключение инфракрасного обогревателя. При подключении электроприборов вам необходимо соблюдать безопасность. Когда вы подключаете инфракрасный обогреватель вам необходимо использовать дифференциальный автомат.

1. Дифференциальный автомат в своей конструкции имеет трансформатор, обмотка которого будет ловить как входной, так и выходной ток.
2. Если возникает дисбаланс, тогда сердечник может двигаться. При этом он будет размыкать реле питания.
3. Иногда к этой конструкции может добавляться группа предохранителей. Они дополнительно защитят ваши приборы.

Важно знать! Эта информация может вам потребоваться для того, чтобы защитить себя от опасности, которая может возникнуть в результате его эксплуатации. Благодаря использованию предохранителей вы сможете защитить устройство от перегрузки.

Инфракрасные обогреватели имеют высокую мощность. Их тепло распределяется по всей комнате. Кроме этого, они являются наиболее экономичным способом поддержки тепла. Иногда люди осуществляют подключение инфракрасного обогревателя к термостату. Благодаря этому им удается избавиться от отопления и использовать только этот обогреватель. Для этого случая вам смогут подойти кварцевые обогреватели. При необходимости вы сможете создавать комбинированные системы обогрева.

Кварцевые лампы имеют достаточно высокую температуру нагрева. В результате этого вы можете подвергнуть свою жизнь опасности. Чтобы выполнить подключение правильно вам потребуются схемы подключения инфракрасного обогревателя.

Инфракрасные обогреватели с металлическим излучателем имеет температуру нагрева в 200 градусов. Если вы используете висящие нагреватели, тогда в результате их падения может возникнуть высокая опасность. Ковер или ламинат от этой температуры сразу загорится. Если вы будете использовать специальный датчик, тогда он не допустит проблемы с возгоранием. Для контроля температуры в инфракрасном нагревателе вам необходимо использовать три термопредохранителя.

Это необходимо для того чтобы избежать следующих проблем:

1. Если обогреватель упал с потолка, но не потерял питания.
2. Обогреватель упал на стул.
3. Если предохранитель закреплен на одном из краев вы не сможете измерить температуру в центре.

Если вы выполняете подключение инфракрасного обогревателя, тогда вам следует использовать следующие элементы для его защиты:

1. Предохранители.
2. Внешние термостаты.
3. Дифференциальные устройства защиты.

Без них схема подключения инфракрасного обогревателя будет неполной. После установки этих приборов вы можете быть полностью уверенным в его безопасности. Также когда делаете выбор инфракрасных обогревателей обязательно обращайте свое внимание на его класс безопасности.

Проводка для инфракрасных обогревателей

Установка инфракрасного обогревателя должна осуществляться с использованием качественной проводки. При подключении этого прибора вам обязательно необходимо предусмотреть его заземление. Это необходимо в том случае если цепь прибора пробита, а вы решите делать его уборку влажной тряпкой. Провод должен быть медным и иметь высокое сечение. Мощность провода будет рассчитываться с учетом всех приборов, которые будут подключены к его цепи.

Благодаря этой перестраховке вы сможете защитить себя от удара током. Когда выполняете подключение инфракрасного обогревателя, вам следует знать, что они строятся по двум принципам. Внутрь него могут закладывать:

1. Кабель.
2. Графитовую пленку.

В обоих случаях вам необходимо герметизировать все соединения. Если определенный участок устройства сломается, тогда они все равно будут работать. Забивать эту пленку гвоздями категорически запрещается. Вы можете нарушить ее конструкцию и подвергнуть себя опасности. При укладке постарайтесь все делать самостоятельно.

Также вам необходимо обратить внимание на ее гидроизоляцию. Она должна быть надежно защищена от попадания влаги. Это станет дополнительной гарантией ее безопасности. Прежде чем подключить инфракрасный обогреватель несколько раз проверьте все элементы конструкции. Если вам интересно, тогда можете прочесть, как установить проточный водонагреватель.

Кроме этого, все эти правила применимы в следующих случаях:

1. Если у вас появилось желание подключить инфракрасный обогреватель на стене.
2. Когда вы обустраиваете систему теплый пол.
3. Если на вашей стене находится панно с кабелем обогрева.

Подключение инфракрасного обогревателя своими руками должно проводиться с использованием техники безопасности.

Выбор инфракрасного обогревателя

При выборе этого прибора необходимо правильно выбрать его мощность. Мощность этих приборов вам необходимо выбирать с помощью специального калькулятора. При этом вам необходимо отбрасывать все запасы. В некоторых случаях вы можете вводить размеры и типы окон, через которые тепло может выходить. Если лампы перевесить вы сможете, то окна передвинуть вы не сможете. Именно поэтому вам необходимо рационально рассчитать объем температуры.

Благодаря этому вы самостоятельно сможете подключить инфракрасный обогреватель. При необходимости разбить эту систему отопления нужно на каскады. В зависимости от необходимой температуры за окном мощность обогревателей можно менять.

Читайте: самое дешевое отопление для дома.

dekormyhome.ru

Как подключить инфракрасный обогреватель: инструкция и особенности безопасности

Большинство магазинных инфракрасных обогревателей оснащают вилкой с клеммой для заземления. Следовательно, приборы относятся к классу электробезопасности I. Если хозяин неправильно использует изделие, производитель не гарантирует безопасности. Если уж нет у розетки лепестка заземления, найдите нулевой провод фазы (без напряжения) и заведите клемму туда. Это позволит минимально защитить жизнь людей. Почему подобным образом не делают производители? Чувствительные автоматы защиты – дифференциальные. Вычисляют приборы разницу входного и выходного тока, если утечка пойдет на нулевой провод, прибор ничего не заметит, могут серьезно пострадать люди. Рассмотрим, как подключить инфракрасный обогреватель, чтобы беды не вышло.

Правильное подключение электроприборов

На инфракрасные обогреватели временами не добавляют клеммы заземления. Это делает эксплуатацию потенциально опасной. В особенности для людей, приблизившихся слишком близко.

Безопасность при подключении инфракрасных обогревателей

Поговорим о подключении инфракрасного обогревателя. Уже не раз поднимали тему безопасности обращения с электроприборами. К примеру, в ванной комнате не должно быть приборов, питающихся от 220 В. При постановке требуется позаботиться о безопасности! Для этого используются дифференциальные устройства защиты:

1. Внутри корпуса стоит трансформатор, первая обмотка ловит входной ток, вторая выходной.
2. При малейшем дисбалансе сердечник двигается, размыкая реле питания. Причем управляется коммутация обоих контактов.
3. К конструкции добавляется группа предохранителей, дополнительно защищающая приборы (и дифференциальный защитник) от перегрузки.

Подытоживаем:

• Чтобы дифференциальное устройство защиты правильно работало, ток утечки не должен возвращаться. Для указанной цели существует заземление. Не отличается по потенциалу от нулевого провода, однако позволит току утечки уйти, минуя защитника. В случае опасности при малейшем признаке пробоя вырубится дифференциальное устройство защиты. Так удастся спасти человеческие жизни. Ввиду такой ответственности к контуру заземления предъявляются повышенные требования: крайне низкое сопротивление и достаточная толщина проводников, способная пропустить мыслимый, большой по величине ток утечки.
• Предохранители не имеют отношения к безопасности людей. Если человека убьет, а ток не превысит заданный, указанным железкам без разницы. Задача устройства – отследить критическое значение мощности (необязательно пробой на корпус и утечку), нагреться и перегореть в нужный момент. Как утверждают мастера, большинство предохранителей выключаются, когда спасать уже поздно. Нельзя гарантировать безопасности.

Информацию рассказали, чтобы люди понимали, что любой человек находится в опасности, пока не предприняты необходимые меры. Предохранители и подъездные пробки защищают энергосеть от перегрузок и аппаратуру от сгорания. Безопасность людей указанные элементы не обеспечат никоим образом.

Мощность инфракрасных обогревателей гибко распределяется по площади, являются экономичным способом поддержания тепла. Газовой котел оставляют про запас. Посему люди ставят ряд термостатов и уезжают по делам, пребывая в уверенности, что все будет в порядке. Рекомендуем брать не кварцевые инфракрасные обогреватели, а имеющие металлическую пластину для излучения. Либо допускается создавать комбинированные комплексы.

У кварцевых ламп спираль нагревается до 500 ºС и выше, создавая потенциальную опасность, не стоит верить пиар-менеджерам и уверениям, что ситуация обратная. Если разобьют работающий инфракрасный обогреватель и поднесут бумажку к раскаленному металлу, состоится пожар.

Что касается инфракрасных обогревателей с металлическим излучателем наподобие Пион, температура находится ниже 200 ºС. Эксперимент провести проще. Но гораздо важнее убедиться, что внутрь встроены должные средства защиты от перегрева.

Представьте, что висящая лампа упала. Работает по показаниям внешнего термостата. Палас загорится через некоторое время, причем не поможет улавливатель дыма, потому что на больших площадях объем не профильтруешь через датчик. В последнем случае беды не допустит термостат внутренний либо предохранительные устройства. Побеспокойтесь об устройствах заранее, если дело серьезное, просите вскрыть модель, показать, что и где не даст сгореть жилью при опасности. Это не единственный простой термопредохранитель, как в утюге. Для контроля требуется измерение температур минимум в трех точках. Пример:

1. Обогреватель упал с потолка, но питание не потерял.
2. Примерно серединой излучающая поверхность пришлась на мягкий стул.
3. Предохранитель, стоящий у края (либо два по краям) «проморгали» повышение температуры в центре.
4. Стул загорелся при отсутствии реакции термостатов.

Это крайний случай, но показывает, как относятся к собственной безопасности. Подключение нужно вести через три группы устройств, не считая опциональных выключателей:

1. Предохранители.
2. Дифференциальное устройство защиты.
3. Внешние термостаты.

Тогда пребывайте в относительном спокойствии, однако требуется предусмотреть случаи падения устройств. Впрочем, это сравнительно безопасный класс приборов, тут пиар-менеджеры правы.

Проводка для инфракрасных обогревателей

Рассмотрен выше простой случай. Но и при использовании плёночных моделей не даст покоя заземление. На потолке нужно, в крайнем случае, уборщицам. Если полезет девушка наверх, а прибор вроде выключенный по команде термостата. Начнет протирать влажной тряпкой, тот возьми и включись, а корпус пробит. Несчастный случай гарантирован. И не стоит спрашивать, почему не отключали питание. Нельзя целиком дом оставлять без обогрева на время уборки. Здесь нет вариантов, провод заземления применяется медный большого сечения. Как разновидность технического решения ведите монтаж на трехжильный провод. Одновременно мощность рассчитывается из суммы подключенных приборов к ветке. Ближе к стволу сечение утолщается.

Получается легкая перестраховка, зато с гарантией не подведет. Что касается пленочных моделей, с устройствами идет инструкция, либо группа установщиков поможет. Важно знать, что пленочные инфракрасные обогреватели строятся по двум принципам. Внутрь закладывается:

1. Кабель.
2. Графитовая (либо сходная по свойствам пленка).

В обоих случаях стыки герметизируются. Пленочные проводники хороши высокой вероятностью безотказной работы. Если ломается участок, остальные продолжат работать. Проявите осторожность! Гвоздями пленку бить нельзя. Потенциал передается на шляпки. Следовательно, опасность поражения током возрастает. Спасти может малая площадь контакта. Однако достаточно емкости человека зарядиться, чтобы поразить психику (электрические импульсы разрушают мозг). Два человека обожгутся, третий упадет с высоты от головокружения либо погибнет. Аналогичное касается и кабельных систем. Запрещено повреждать оплётку. Наконец, пленка делается водонепроницаемой не зря. Не повредите поверхность. Подобные драконовские меры касаются преимущественно полов, но соблюдаются и на потолке.

Кстати, обратите внимание на гидроизоляцию подстилающей поверхности. В рекламе не сказано ни слова. Это станет дополнительной гарантией безопасности. Электричество не должно присутствовать во влажных местах. Думайте головой, подключая потолочный инфракрасный обогреватель.

Правила применимы во многих случаях:

1. Если появилось желание подключить настенный инфракрасный обогреватель.
2. Когда обустраивается комплекс Теплый пол.
3. Если на стене висит панно с кабелем обогрева.

Желательно подключение инфракрасного обогревателя своими руками производить по правилам. В заключение скажем пару слов о выборе мощности. Выбирайте общую мощность приборов по калькуляторам мощности паровых котлов. При этом отбрасываются запасы, если таковые предусмотрены. Обязательно найдите вариант, где возможно задавать наружную и внутреннюю температуру, толщину и материал стен. В виде параметров вводятся число, размер и тип окон. Это важно в случае пленочных типов, внедряемых монтажом. Если лампы перевесить, поменять число, покрытие, охватывающее площадь, окажется не столь гибким. Это позволит самостоятельно подключить инфракрасный обогреватель и не переделывать работу. При необходимости разбейте пленку на каскады, каждый из которых составляет электрическую ветвь. В зависимости от температуры за окном меняйте мощность прибора. Подобный инфракрасный обогреватель непременно окажется в радость.

vashtehnik.ru

Подключение инфракрасного обогревателя: этапы

На сегодняшний день большая часть инфракрасных обогревателей имеет вилку, на которой располагается дополнительная клемма для заземления. Если вы неправильно будете использовать этот прибор, тогда производитель не будет нести гарантию. Подключение инфракрасного обогревателя должно выполняться с использованием всех правил.

Если ваша розетка не имеет специального контакта, тогда вам необходимо индивидуально провести заземляющий контакт. Если вы используете инфракрасный обогреватель, тогда вам лучше установить дифференциальный автомат. Если вы не знаете, как подключить инфракрасный обогреватель, тогда вам необходимо прочесть эту статью.

Подключение инфракрасного обогревателя и безопасность работ

Теперь пришло время узнать про подключение инфракрасного обогревателя. При подключении электроприборов вам необходимо соблюдать безопасность. Когда вы подключаете инфракрасный обогреватель вам необходимо использовать дифференциальный автомат.

1. Дифференциальный автомат в своей конструкции имеет трансформатор, обмотка которого будет ловить как входной, так и выходной ток.
2. Если возникает дисбаланс, тогда сердечник может двигаться. При этом он будет размыкать реле питания.
3. Иногда к этой конструкции может добавляться группа предохранителей. Они дополнительно защитят ваши приборы.

Важно знать! Эта информация может вам потребоваться для того, чтобы защитить себя от опасности, которая может возникнуть в результате его эксплуатации. Благодаря использованию предохранителей вы сможете защитить устройство от перегрузки.

Инфракрасные обогреватели имеют высокую мощность. Их тепло распределяется по всей комнате. Кроме этого, они являются наиболее экономичным способом поддержки тепла. Иногда люди осуществляют подключение инфракрасного обогревателя к термостату. Благодаря этому им удается избавиться от отопления и использовать только этот обогреватель. Для этого случая вам смогут подойти кварцевые обогреватели. При необходимости вы сможете создавать комбинированные системы обогрева.

Кварцевые лампы имеют достаточно высокую температуру нагрева. В результате этого вы можете подвергнуть свою жизнь опасности. Чтобы выполнить подключение правильно вам потребуются схемы подключения инфракрасного обогревателя.

Инфракрасные обогреватели с металлическим излучателем имеет температуру нагрева в 200 градусов. Если вы используете висящие нагреватели, тогда в результате их падения может возникнуть высокая опасность. Ковер или ламинат от этой температуры сразу загорится. Если вы будете использовать специальный датчик, тогда он не допустит проблемы с возгоранием. Для контроля температуры в инфракрасном нагревателе вам необходимо использовать три термопредохранителя.

Это необходимо для того чтобы избежать следующих проблем:

1. Если обогреватель упал с потолка, но не потерял питания.
2. Обогреватель упал на стул.
3. Если предохранитель закреплен на одном из краев вы не сможете измерить температуру в центре.

Если вы выполняете подключение инфракрасного обогревателя, тогда вам следует использовать следующие элементы для его защиты:

1. Предохранители.
2. Внешние термостаты.
3. Дифференциальные устройства защиты.

Без них схема подключения инфракрасного обогревателя будет неполной. После установки этих приборов вы можете быть полностью уверенным в его безопасности. Также когда делаете выбор инфракрасных обогревателей обязательно обращайте свое внимание на его класс безопасности.

Проводка для инфракрасных обогревателей

Установка инфракрасного обогревателя должна осуществляться с использованием качественной проводки. При подключении этого прибора вам обязательно необходимо предусмотреть его заземление. Это необходимо в том случае если цепь прибора пробита, а вы решите делать его уборку влажной тряпкой. Провод должен быть медным и иметь высокое сечение. Мощность провода будет рассчитываться с учетом всех приборов, которые будут подключены к его цепи.

Благодаря этой перестраховке вы сможете защитить себя от удара током. Когда выполняете подключение инфракрасного обогревателя, вам следует знать, что они строятся по двум принципам. Внутрь него могут закладывать:

1. Кабель.
2. Графитовую пленку.

В обоих случаях вам необходимо герметизировать все соединения. Если определенный участок устройства сломается, тогда они все равно будут работать. Забивать эту пленку гвоздями категорически запрещается. Вы можете нарушить ее конструкцию и подвергнуть себя опасности. При укладке постарайтесь все делать самостоятельно.

Также вам необходимо обратить внимание на ее гидроизоляцию. Она должна быть надежно защищена от попадания влаги. Это станет дополнительной гарантией ее безопасности. Прежде чем подключить инфракрасный обогреватель несколько раз проверьте все элементы конструкции. Если вам интересно, тогда можете прочесть, как установить проточный водонагреватель.

Кроме этого, все эти правила применимы в следующих случаях:

1. Если у вас появилось желание подключить инфракрасный обогреватель на стене.
2. Когда вы обустраиваете систему теплый пол.
3. Если на вашей стене находится панно с кабелем обогрева.

Подключение инфракрасного обогревателя своими руками должно проводиться с использованием техники безопасности.

Выбор инфракрасного обогревателя

При выборе этого прибора необходимо правильно выбрать его мощность. Мощность этих приборов вам необходимо выбирать с помощью специального калькулятора. При этом вам необходимо отбрасывать все запасы. В некоторых случаях вы можете вводить размеры и типы окон, через которые тепло может выходить. Если лампы перевесить вы сможете, то окна передвинуть вы не сможете. Именно поэтому вам необходимо рационально рассчитать объем температуры.

Благодаря этому вы самостоятельно сможете подключить инфракрасный обогреватель. При необходимости разбить эту систему отопления нужно на каскады. В зависимости от необходимой температуры за окном мощность обогревателей можно менять.

Читайте: самое дешевое отопление для дома.

vse-elektrichestvo.ru

Как самостоятельно смонтировать ик обогреватели

Монтаж инфракрасных обогревателей Almac очень прост. Разработанная конструкция обогревателя позволяет максимально сократить время монтажа и исключить ошибочные действия.



Монтаж инфракрасного обогревателя Almac:

1. Вставить в паз два подвеса.

2. Закрепить на потолке два полукольца на расстоянии 500 — 1300 мм (в зависимости от модели) и подвесить обогреватель. Если покрытие потолка пластиковое (ПВХ панели, полистрирольные плитки, натяжной потолок и т.п.) расстояние от обогревателя до потолка должно быть не менее 15 см. Для этого можно использовать декоративную цепь или трос.

3. Подключить обогреватель к электрической сети. Для этого необходимо зачистить концы фазной и нулевой жил от изоляции на 1 см и вставить их в автоматические кнопочные клеммы (серые клеммы — «фаза» и «ноль», фазировка значения не имеет). Заземляющую жилу нужно прикрутить винтом к корпусу. Длина кабеля должна соответствовать длине предполагаемой трассы с запасом 0,5 — 0,7 м (для подключения терморегулятора и подключения к распаячной коробке).

Если монтаж системы инфракрасного отопления Almac выполняется в помещении с готовой отделкой, прокладку трассы можно выполнить с помощью пластиковых кабельных каналов, подобрав их под цвет стен и потолков. Рекомендуем использовать кабельные каналы с двойным замком.

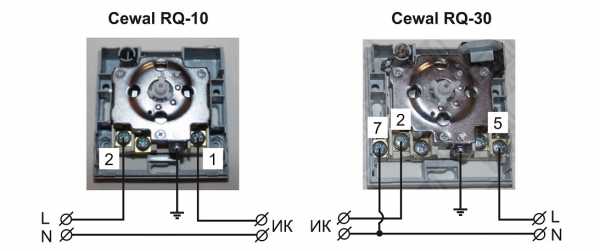

Установка терморегулятора Cewal:

1. Необходимо подобрать место для установки терморегулятора в той зоне, где сохраняется средняя температура всего помещения. Избегайте близости дверей, окон, тепловых источников, а также положений с излишком или с полным отсутствием доступа воздуха. Терморегулятор устанавливается на стене на высоте 1,5 м от уровня пола. Подключение производится в «разрыв» фазного провода, согласно приведенной ниже схеме.



2. Между стеной и терморегулятором необходимо поместить фольгированную теплоизоляцию толщиной 3 — 5 мм, чтобы температура стены не влияла на точность работы терморегулятора.

Все подключения необходимо производить при отключенном электричестве. Необходимо помнить, что токовая нагрузка на механический терморегулятор не должна превышать допустимых значений (Cewal RQ-10 — 16 А / 3000 Вт, Cewal RQ-30 — 10 А / 2000 Вт). Если нагрузка превышает эти значения, необходимо использовать контактор или два и более терморегулятора (можно поставить их рядом друг с другом, разбив нагрузку между ними на равные значения).



Возможные схемы подключения обогревателей:

Один обогреватель и один терморегулятор (балкон, сан. узел, кладовая и т.п.)

Несколько обогревателей суммарной мощностью менее 3000/2000 Вт и один терморегулятор. Подключение без контактора.

Несколько обогревателей суммарной мощностью более 3000/2000 Вт и один терморегулятор. Подключение через контактор.





almac-volga.ru

Подключение инфракрасного обогревателя: электричество и расчёт мощности

У пленочных инфракрасных обогревателей отсутствует заземление. Это понятно: как приделать клемму к проводнику, по которому течет ток. Корпуса нет в помине. У термостата временами попадается клемма для заземления. Но чаще имеются три пары проводов: для датчиков, питания, присоединения сети нагревательных приборов. Подключение инфракрасного обогревателя в первую очередь производится к термостату, способному выдержать мощность прибора. Как соединить гирлянды – личное дело владельца. Действует простое правило: при параллельном подключении напряжение одинаковое, при последовательном общее – складывается из составляющих. Электрики сразу поймут тонкость. Мощность одного набора пленок инфракрасного обогревателя получится разной, что используйте по усмотрению.

Электрическое подключение инфракрасного обогревателя

Начнем с простого закона Ома. Привыкли, что бытовые обогреватели дают мощность, прописанную в инструкции, с пленочными по-другому. Каждый обладает сопротивлением фиксированным. Не берем в расчет матричные конструкции, если таковые обнаружатся на рынке. Ток в цепи зависит от сопротивления. 230 В — действующее значение напряжение (эквивалентное постоянному току, производящему в проводнике тепловой эффект). Когда начинается движение, мощность определяется током. К примеру, пленка сопротивлением 28 Ом даст 2 кВт, но если две подобные соединить последовательно, эффект уменьшится вдвое.

Мощность вычисляют перемножением тока на напряжение, если 230 В из сети берется стабильно, первый параметр падает при росте сопротивления. Для измерения применяйте токовые клещи. Понадобится изготовить отдельный удлинитель с расщепленными жилами, по причине — суммарное поле кабеля равно нулю.

Странное дело. Берем два нагревателя, а получаем эффект меньший, нежели давал единственный прибор. Зато удельная мощность на квадратный метр пленки падает, следовательно, уменьшается опасность пожара. Описанный тонкий момент нужно четко понимать, ведя монтаж в помещении пленочных инфракрасных обогревателей. Включая два одинаковых рулона друг за другом, уменьшаем спектральную плотность излучения в четыре раза: вдвое за счет снижения тока, вдвое за счет увеличения суммарной площади. Аналогично три листа дадут понижение параметра уже в 9 раз. Каждый раз для пересчета коэффициента число рулонов возводится в квадрат. Ожидали иного эффекта. Тогда включаем листы параллельно, как спирали электрокаминов. В последнем случае мощность любого рулона проверим простым и дельным методом:

• Измерьте сопротивление между входным и выходным контактом.
• Поделите квадрат действующего напряжения (в предлагаемом случае 200 х 200 = 48400) на найденное значение.

Получится реальный эффект при включении инфракрасного пленочного обогревателя в цепь. Возможно использовать на практике. Имеются районы страны, где напряжение повышенное или пониженное, вдобавок гаражи, дачи и прочие объекты, где параметры далеки от идеала. Берете в руки вольтметр, суете в розетку щупы, определяем значение, затем рассчитываем по листам, сколько ватт получится при установке. Если мало, придется докупить рулонов, чтобы пришлось вровень с расчетными показателями. Способов взять требуемую мощность по теории как минимум два:

1. Простым решением смотрится найти сайт, где программистами PHР и Java размещен калькулятор для расчета мощности газового котла применительно к определённому помещению. Для использования, во-первых, смотрим, предлагается ли взять запас (допустим, 15%) на потери в котле. Отбрасываем, снимаем галку, не учитываем при расчетах. Необходимо ввести: площадь помещения, толщину и материал стен, пола, потолочных перекрытий, размер и число, тип окон и прочие величины, главными среди которых являются температуры на улице и внутри. Наш инфракрасный обогреватель перекрывает расчетное значение, равное сумме потерь через поверхности здания наружу.
2. Второй способ определения мощности инфракрасного обогревателя практический. Часто выходит, что нет возможности задать параметры в калькуляторе явственно, по причине незнания. Подойдет экспериментальный метод, ноу-хау сайта. Достаточно приблизительный, но подойдет. Потрудитесь дождаться холодной погоды. Температура установится и не меняется несколько часов, пока идут измерения. К примеру, ночное время. С вечера в оборудуемую комнату ставим масляный обогреватель, предположим, на 2 кВт, включаем на полную мощность. Измеряем температуру радиаторов отопления (если подвешены), температуру за окном и в комнате. Уходим. Рано утром, пока температура окружающей среды не начала подниматься, производим измерение в комнате. Теперь начинаем расчет.

Расчет мощности инфракрасного обогревателя

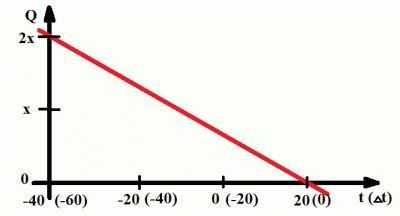

Строим график, как на картинке. На чертеже градусы заменяются на температуру в помещении до измерений. По вертикали идут теплопотери, линейно зависят от разницы за окном и внутри. Видим точку, на которой мощность радиаторов центрального отопления уравновешивает потери (измеренная перед опытом температура). После включения обогревателя неопределенное время конструкция приходит в равновесие, потом температура в помещении поднимется на пяток градусов. Цифр достаточно, чтобы:

1. Определить мощность батарей.
2. Найти мощность инфракрасного обогревателя, выводящую на режим в определённых погодных условиях.

Допустим, за окном было 0 ºС, температура в комнате равнялась 20 ºС, после прогрева 2 кВт масляным обогревателем стало 23 ºС, а хотим, чтобы при температуре за окном -10 ºС в помещении стало 20 ºС. Вначале составляем пропорцию, где за N берем номинальную мощность батареи (при температуре поверхности измеренной в ходе опыта, к примеру, 60 ºС) для температуры 20 ºС в помещении. Оговорка сделана потому, что энергия, отдаваемая радиаторам пропорциональна разнице температур. Итак, в начале температура батареи 60 ºС, а в помещении 20 ºС. Это номинал. В конце, соответственно, 60 ºС и 23 ºС, 37/40 номинала. Итого:

(2 + 37/40N) – N = 3 ºC;

Это характеристическое уравнение, которое нельзя решить, служащее для показательных целей. Приводим выражение к виду, пригодному для нахождения мощности батарей. От рабочей точки до пересечения с осью абсцисс ровно 20 ºС. Здесь высота графика равна полной мощности батарей. Получается:

N = 20/3 х ((2 + 37/40N) – N) или 1,5 N = 13,(3) кВт.

Из приведённого уравнения любознательный школьник найдет мощность батарей. Получается приблизительно 8,9 кВт. Теперь знаем угол наклона характеристики, значит, скажем, что при температуре -10 ºС за окном понадобится инфракрасный обогреватель мощностью ровно половину того, что дают батареи (разумеется, котел должен поддерживать температуру 60 ºС). Аналогично получим результат для значений температур комнаты, радиатора и улицы. Значит, остается возможность создания гибкой подсистемы подстройки оборудования под собственные нужды. Работает термостат, контролирующий один из перечисленных параметров, инструкция по подключению инфракрасного обогревателя иного не предусматривает. При температуре -10 ºС станет работать пара рулонов, если холода прижмут, включится остальное. Такой подход обеспечит гладкость выхода на режим, одну секцию допустимо, к примеру, назначить дежурной.

Для этого обе ветки включаем параллельно на один термостат. Ставим датчик на пол, подводим питание, удостоверяемся, что мощности прибора хватает. Дежурную ветку включаем через дополнительный термостат, измеряющий температуру за окном. Настраиваем согласно расчетам по графику, наслаждаемся жизнью. Гладкие режимы благоприятны для оборудования, следовательно, приборы служат дольше, при постепенном прогреве не произойдет случая траты лишней энергии. Такой метод используется в холодильниках с инверторным управлением компрессора. Тихие, экономные и долговечные. Недаром Samsung дает 10 лет гарантии на инверторный мотор!

Итак, стандартное подключение инфракрасного обогревателя через терморегулятор не является оптимальным вариантом. Зная законы физики, умея пользоваться формулами, понимая, что и для чего делается, создавайте собственные сборки из стандартных технических решений, работающие специфическим образом. Помните, подключение инфракрасного обогревателя к электросети определяет в отдельных случаях мощность, что используйте сообразно целям. Не забывайте, приборы лишены заземления, встраивайте в схему дифференциальное устройство защиты. Подключение термостата к инфракрасному обогревателю не ограждает последствий утечки тока.

Для примера представьте случай. Изоляцию теплого пола ванной пробило в двух местах у порога, туда накапало воды. Встающий обеими ногами сразу в обе лужи, получит удар током. События не случится, если поставлено корректно дифференциальное устройство защиты.
Класс приборов, основывающий принцип действия на вычитании входного и выходного тока, неработоспособен без обустройства ветки заземления. Используйте исключительно евророзетки с характерными боковыми лепестками.

vashtehnik.ru

Правила расположения ИК обогревателей

Правила расположения инфракрасных обогревателей

Локальный и общий обогрев

При организации общего обогрева необходимо рассчитать тепловые потери. Для получения достоверных данных потребуется использовать информацию о площади имеющихся помещений, материалах и толщине конструктивных ограждений, особенностях функционирования вентиляционной системы.

Минимально допустимая температура воздуха в помещениях того или иного типа устанавливается региональными нормативами. Номинальная мощность отопительной системы должна соответствовать суммарной величине тепловых потерь для установленных температурных значений.

Затем выбирается вид обогревателя, исходя из типа помещения и возможной высоты установки оборудования.

Определение оптимальной высоты монтажа

Специалисты рекомендуют соблюдать между обогревателями расстояние равное или превышающее высоту их установки. В зонах постоянного нахождения людей (спальные, рабочие места и т.д.), приборы должны располагаться на расстоянии 1,5-2 метров от головы лежащего, сидящего или стоящего человека.

Если существует необходимость обогрева открытой площадки или средний температурный режим в помещении невысок, источники тепла имеет смысл распологать с 2 или 3 сторон так, чтобы выделяемое излучение оказывало непосредственное влияние на человеческое тело.

На рисунке, приведенном ниже, указаны рекомендуемые высоты монтажа приборов определенных типов.

Обогрев отдельных зон

С помощью инфракрасных отопительных приборов можно поддерживать разную температуру в пределах одного помещения. Из еще одного рисунка становится понятно, что при необходимости поддержания в какой-либо зоне температуры в 20 °С, придется использовать более мощный, чем во всех остальных частях помещения прибор.

Зональный обогрев является эффективным средством энергетических и финансовых затрат.

Предлагаем ознакомиться и с примерами практического использования инфракрасных обогревателей «Алмак».

Монтаж инфракрасных обогревателей

Установка электрических инфракрасных обогревателей обычно проблем не вызывает. Чаще всего они крепятся к потолку с помощью специальных монтажных кронштейнов, поставляемых в комплекте с каждым отопительным прибором.

Практические особенности установки

Для надлежащего выполнения процесса не нужно обладать техническими навыками или опытом – любой физические крепкий человек способен осуществить монтаж инфракрасного обогревателя. Важнее всего правильно определить место его расположения.

Источник инфракрасного излучения должен располагаться на определенном удалении от человека, иначе дискомфорта, связанного с перегревом избежать не удастся.

Фактическое расстояние определяется на основании мощности конкретного устройства. Если она составляет 700-800 Вт, то прибор допускается располагать от человека на расстоянии 0,7 м., при мощности в 1-1,5 кВт, необходимо отдалить его от себя на метр и более.

Нюанс заключается в измерении соответствующего расстояния от обогревателя до головы человека. Получается, что модель в 700 Вт можно установить в любой части помещения с высотой потолка в 2,5 м. Превышение показателей мощности в 1,5-2 раза заставляет тщательно продумывать процедуру установки.

Выбор может быть сделан в пользу рабочего места в офисе или зоны отдыха в спальне. Избавиться от возможного дискомфорта помогут и подвижные кронштейны, позволяющие располагать устройства под горизонтальным углом. Они дают возможность произвести монтаж не только на потолке, но и стене.

Правила подключения нескольких обогревателей

Важно соблюсти параллельность подключения к сети. Оптимальным вариантом видится изготовление для отопительных приборов отдельного автомата в распределительном щите, что гарантированно избавит от возникновения перегрузок.

Подключение газового инфракрасного обогревателя

Здесь все зависит от модификации конкретного устройства. Конструкция может напоминать обычный фонарный столб, что означает нахождение емкости внутри обогревателя, и тогда потребуется производить лишь периодическую дозаправку.

Оборудование такого типа принято использовать на улицах:

• Детские площадки;
• Открытые веранды и т.д.

Иные разновидности подразумевают подключение устройств у газовому баллону, и данная операция должна осуществляться профессионалами.

Причины увеличения спроса на инфракрасные обогреватели

Неудивительно, что обогрев идентичный натуральному солнечному теплу пользуется повышенной популярностью. Еще одним плюсом видится создание идеального температурного режима без высушивания воздуха. Не следует забывать и об абсолютной пожарной безопасности и конструктивной надежности обогревателей данного типа.

Способ отопления еще не получил массового распространения. Однако развитие технологий происходит в безостановочном режиме, поэтому инфракрасные обогреватели должны появиться в каждом доме, как это уже произошло со многими видами бытовой техники.



Другие статьи:



almacspb.ru

Терморегулятор для инфракрасного обогревателя: схема подключения, виды и выбор

Виды терморегуляторов

В зависимости от конструктивных особенностей, терморегуляторы для инфракрасных обогревателей можно разделить на два вида: электромеханические и электронные.

к меню ↑

Электромеханические термостаты

Механический терморегулятор имеет простейшее устройство — тумблер включения и ползунок регулировки температуры

Коммутация цепи в электромеханическом термостате происходит благодаря специальной биметаллической пластине, полученной методом соединения двух полос из металлов с разными коэффициентами теплового расширения. При нагревании одна полоса удлиняется сильнее другой, поэтому пластина изгибается, размыкая электрическую цепь. После прекращения подачи питающего напряжения нагреватель отключается, и температура воздуха уменьшается. Охлаждаясь, биметаллический элемент возвращается в исходное положение, замыкая контакты включения обогревателя. Процесс многократно повторяется, при этом поддерживается заданная температура воздуха.

На корпусе электромеханических термостатов могут присутствовать ручка регулировки, шкала, дополнительные функциональные кнопки и элементы индикации.

к меню ↑

Электронные приборы

Классификация видов терморегуляторов

Современные терморегуляторы – это совсем не те приборы, принцип действия которых основывается на механическом размыкании контактов. Конструкция электронного термостата состоит из нескольких элементов:

• датчика температуры, изменяющего свои параметры в зависимости от

степени нагрева;

Электронные регуляторы могут оснащаться микропроцессорными системами управления, позволяющими гибко программировать прибор на выполнение определенного алгоритма в зависимости от времени суток, дня недели и т. д. Такие устройства могут встраиваться в систему «умный дом» для управления работой отопительного оборудования.

к меню ↑

Датчики температуры

Независимо от того, является датчик температуры встроенным или предназначается для выносной установки, он может содержать либо терморезистор, либо термопару. Первый элемент при колебаниях температуры изменяет внутреннее сопротивление. Второй содержит спайку из двух металлов с различными потенциалами. Она вырабатывает электрический ток, величина которого прямо пропорциональна силе нагревания. Зная зависимость изменения параметров датчика от температуры, нетрудно составить алгоритм работы микропроцессора.

Датчики второго типа (термопары) надежнее и обеспечивают точность показаний в пределах 0.1-0.5ºС.

В последние годы большое распространение получили термодатчики, передающие свои параметры через радиоканал. Их достоинство – возможность установки в любом месте без необходимости укладывать провода, что особо важно, если надо коммутировать потолочный обогреватель. Питаются такие приборы от батареек, которые, учитывая малый ток потребления в дежурном режиме, приходится менять не чаще 1-2 раз в год.

к меню ↑

Подбор терморегулятора

При выборе терморегулятора для инфракрасного обогревателя надо ориентироваться на функциональность и удобство управления. Но главный параметр, по которому определяют способность прибора выполнять поставленную задачу, является его ток нагрузки.

При превышении этого параметра коммутирующий элемент любого терморегулятора (будь то электромеханическое или твердотельное реле) неизбежно выйдет из строя.

Рассчитать ток нагрузки несложно. Прежде всего надо вычислить ток потребления обогревателя. Для этого достаточно разделить показания прибора в Вт (ватт) на напряжение подключения в В (вольт). Искомая величина будет представлена в А (амперах).

К примеру, для инфракрасного обогревателя мощностью 2.2 кВт ток потребления составит 10 А (2.2 кВт = 2200Вт, а 2200 Вт / 220 В=10 А). Прибавив к этому параметру 15 — 20% запаса, получим ток нагрузки терморегулятора, равный 12 А. Именно на это расчетное значение надо ориентироваться при подборе оборудования.

Нередко в техническом паспорте на изделие производители указывают максимальную коммутируемую мощность. Это и есть величина той нагрузки, которую можно без опасения подключать к терморегулятору.

Как правило, приборы, предназначенные для работы совместно с инфракрасными обогревателями, рассчитаны на подключение нескольких устройств, однако в сумме мощность подключения более 3 — 3.5 кВт не рекомендуется. При необходимости коммутации нагрузки выше этой величины схема подключения должна содержать дополнительный контактор или магнитный пускатель.

к меню ↑

Особенности подключения и монтаж

Потолочные или настенные инфракрасные обогреватели с терморегулятором, конечно же, смогут нормально работать, однако от встроенных термостатов мало толку – их датчики будут срабатывать не на реальную температуру в помещении, а на степень нагрева корпуса отопительного прибора. Именно поэтому правильная схема установки предполагает выносное размещение элементов контроля.

При этом монтаж терморегулятора обязательно должен учитывать зональность работы инфракрасного обогревателя, иначе работа устройства будет некорректной. При установке регулятора температуры следует придерживаться простых правил:

• если установлен потолочный обогреватель, то термостат лучше располагать на удаленной стене. Настенное исполнение ИК-отопителя требует размещения регулятора на той же поверхности, с учетом необходимого удаления;
• оптимальным расстоянием от пола считается высота около 1,5 метра;
• монтаж напрямую зависит от типа крепления – встраиваемые изделия потребуют штробирования стен, а приборы для поверхностного монтажа нуждаются в установке монтажных коробов под питающие кабели и провода термодатчика;
• если схема установки предполагает размещение прибора на наружной стене дома, то под его корпус устанавливается теплоизоляция. Это поможет избежать ложных срабатываний реле;
• выбранное место для установки регулятора температуры должно находиться на удалении от окон, дверей и отопительных приборов.

Схема подключения ИК-обогревателя через регулятор температуры не имеет никаких подводных камней, поэтому монтаж выполняется точно так же, как и установка любой мощной розетки. Естественным требованием является соответствие сечения монтажных проводов мощности нагревателя.

Терморегулятор имеет две пары клемм, которыми подключается к автомату электрического щита с одной стороны и к ИК-обогревателю с другой. Если схема предусматривает подключение нескольких отопительных приборов, то они должны включаться параллельно. При этом возможны два варианта включения:

1. от терморегулятора идет столько пар проводов, сколько приборов требуется через него подключить.
2. от регулятора отходит только два проводника, которые поочередно запитывают необходимое оборудование.

   На схеме — последовательное подключение двух инфракрасных обогревателей

Разумеется, во втором случае сечение кабеля должно быть больше.

При монтаже важно не перепутать места включений нулевого и фазного проводников, так как некоторые модели электронных регуляторов весьма чувствительны к такого рода «переполюсовке».

Схема включения мощной нагрузки предполагает установку магнитного пускателя или контактора. В таком случае выходные клеммы терморегулятора присоединяются к управляющему реле, а обогреватели подключают через рабочие контакты пускателя.

При подключении инфракрасного оборудования должное внимание надо уделить заземлению. Его контур должен быть надежным, а заземляющие шины иметь низкое внутреннее сопротивление. При работе с мощной нагрузкой нелишней будет и установка устройства защитного отключения.

Организация заземления ИК-обогревателя

В заключение стоит отметить, что выбрать нужный терморегулятор можно на основании теоретических выкладок, обзоров и сравнений. Но установка и подключение прибора к инфракрасному обогревателю потребует от вас не теории, а опыта и практических навыков. При малейших сомнениях обратитесь к профессиональному электрику. Помните – с электричеством и отоплением лучше не шутить!

В дополнение предлагаем вам ознакомиться с любительской видео инструкцией по укладке инфракрасного пола, в том числе подробно рассматривается монтаж терморегулятора и датчика температуры:

ООО ДИЗАЙН ПРЕСТИЖ 8(495)744-67-74

Кроме быстрого и качественного ремонта труб отопления, оказываем профессиональный монтаж систем отопления под ключ. На нашей странице по тематике отопления > http://resant.ru/otoplenie-doma.html < можно посмотреть и ознакомиться с примерами наших работ. Но более точно, по стоимости работ и оборудования лучше уточнить у инженера.

Для связи используйте контактный телефон ООО ДИЗАЙН ПРЕСТИЖ 8(495) 744-67-74, на который можно звонить круглосуточно.

Отопление от ООО ДИЗАЙН ПРЕСТИЖ Вид: водяное тут > http://resant.ru/uslugi/vodyanoe-otoplenie.html

Ремонт квартир, загородных домов, кровля, фундаменты, заборы, ограждения, автономная газификация, частная канализация, отделка фасадов, системы водоснабжения от колодца и скважины, профессиональные современные котельные для частных домов и предприятий.

Системы: отопления, водоснабжения, канализации. Под ключ.

Холдинговая компания СпецСтройАльянс

Прокладка, ремонт и монтаж тепловых сетей, теплотрасс под ключ. Для частных домов и предприятий.

Метки: Новости…

www.electricity.msk.ru
