Схемы подключения насоса отопления: варианты и пошаговый инструктаж

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали. В этой статье подробно рассмотрим возможные схемы подключения, детально разберем правила подключения.

А также уделим внимание тонкостям выбора места под установку, дополнив материал тематическими фото и схемами.

Содержание статьи:

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

  1. Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
  2. Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
  3. Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
  4. С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
  5. Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Ведущей фирмой Grundfos, занимающейся разработкой оборудования для отопления были выпущены инновационные модели циркуляционных насосов Alpfa2, способных менять производительность, исходя из потребностей отопительной системы, что позволяет экономить на потреблении электричества

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен мощности и модели циркуляционного насоса.

Выбор места врезки прибора в систему

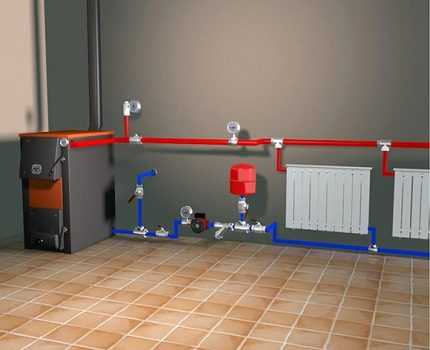

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

  1. Плотность воды при нагреве до 50 °C равна 987 кг/м3, а при 70 градусах – 977,9 кг/м3;
  2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

  1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
  2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
  3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание . Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
  4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после и отсечной арматуры котла.

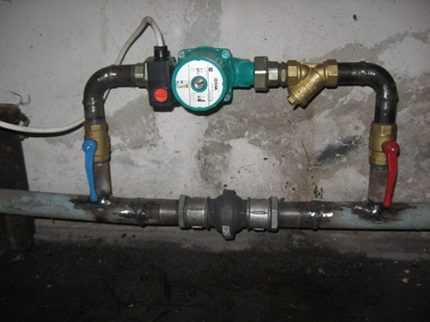

Для того, чтобы проводить техническое обслуживание и контроль функционирования оборудования, необходимо устанавливать отсечные краны. Таким образом любой элемент системы отопления можно снять без полного демонтажа магистрали

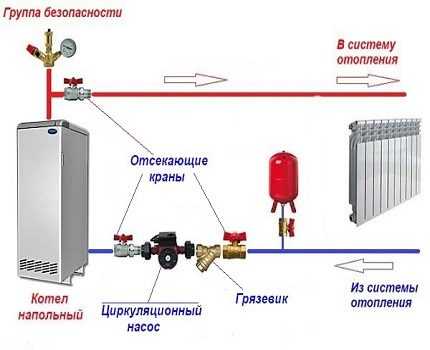

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на , а в прямую магистраль производить врезку крана.

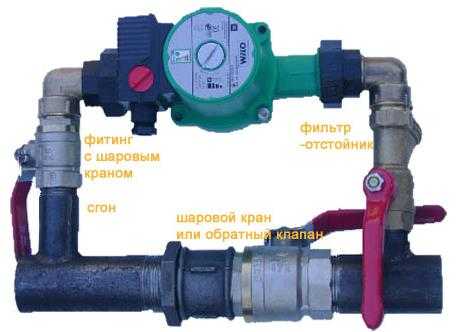

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

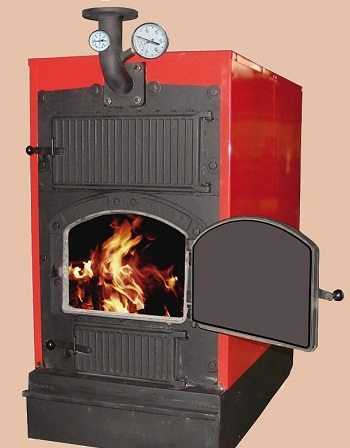

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

У теплоаккумулятора есть два контура: малый и большой. Первый получает энергию от котла, второй – отдает по надобности теплоноситель отопительной системе

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Подбирая модель циркуляционного насоса необходимо обращать внимание на его способность функционировать в разных положениях. Вертикальное размещение прибора снижает его мощность до 30%

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали.

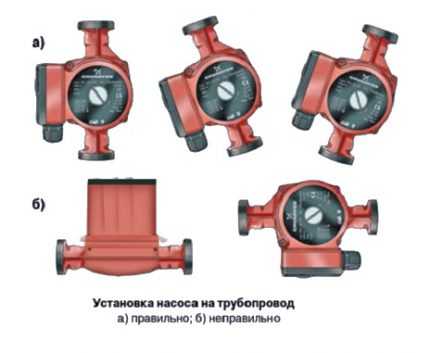

В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

  1. Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
  2. Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
  3. Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

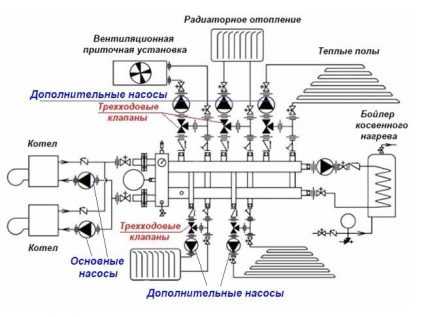

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

  • при обогреве дома участвует более одного котельного агрегата;
  • если в схеме обвязки присутствует буферная емкость;
  • система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
  • при использовании гидроразделителя;
  • когда длина трубопровода более 80 метров;
  • при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

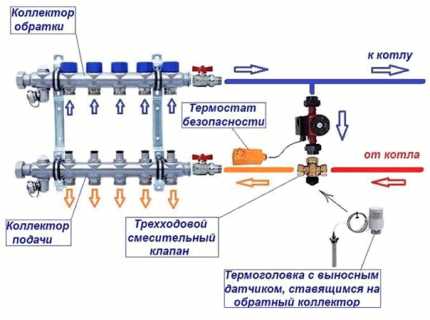

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

  • через устройство ;
  • подсоединение к сети вместе с бесперебойником;
  • питание насоса от системы автоматики котла;
  • с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

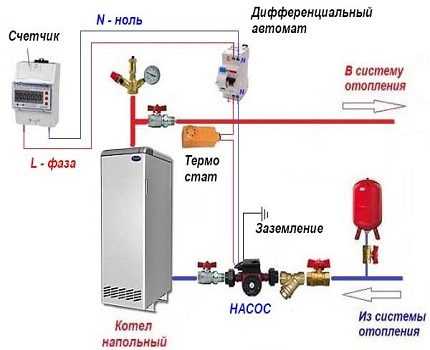

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видеоролике:

Видео поясняет особенности двухтрубной системы отопления и демонстрирует разные схемы установки приборов:

Особенности подключения теплоаккумулятора в систему отопления в видеоролике:

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома.

Самая сложная задача — врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может вы увидели неточности или ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в блоке комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите об этом, добавляйте фото своего насоса – ваш опыт будет полезен многим читателям.

sovet-ingenera.com

простая, видео-инструкция по монтажу своими руками, фото и цена





Водяное отопление является наиболее эффективной и экономной системой обогрева жилья. Разработаны различные схемы водяного отопления, и мы хотим рассмотреть их характеристики, преимущества и особенности эксплуатации в условиях частного дома.

Отопление дома с естественной циркуляцией теплоносителя.

Отопление с жидким теплоносителем

Общие сведения

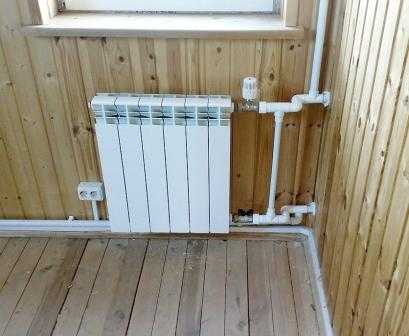

Трубы и радиаторные батареи – верный признак водяного обогрева.

Основным показателем комфорта любого жилья является температура воздуха в нем, так как человек может жить только в узкоочерченном диапазоне температур. Однако в континентальных широтах северного полушария нашей планеты климат далек от этого диапазона, и люди вынуждены использовать искусственные источники тепла.

Раньше таким источником был открытый огонь в пещере или шалаше, затем огонь переместился в топку печи, расположенной в доме. Однако с ростом численности населения все острее вставал вопрос нехватки дров и других видов топлива, и перед человеком возникла проблема повышения эффективности обогрева.

Первые виды отопления были несовершенны.

  Важно! Так появилась идея использования теплоносителя – вещества, которое играет роль посредника при передаче тепла от пламени к воздуху в доме.

Проблема в том, что газы плохо проводят тепло, и если у вас большой дом, то для прогрева отдаленных комнат придется очень долго топить печь, при этом вблизи топки будет слишком жарко, а в отдаленных комнатах – холодно. Поэтому основной задачей было подать тепло с минимальными потерями в каждую комнату.

Раскаленная печь – это не только опасно, но и неэффективно.

На этом этапе можно сформулировать основные требования к теплоносителю:

  • Высокая теплопроводность. Необходима для максимально быстрого прогрева теплоносителя;
  • Высокая теплоемкость. Этот параметр определяет способность вещества запасать тепловую энергию. Очевидно, что чем больше тепла запасает и передает посредник, тем эффективнее работает система;
  • Высокая мобильность. Вещество должно иметь такие свойства, при которых возможна его транспортировка внутри помещения без применения сложных технологий;
  • Доступность. Теплоноситель должен быть недорогим и доступным в различных регионах, так как в случае аварии понадобится срочная его замена во избежание промерзания дома;
  • Безопасность. Вещество-агент не должно представлять опасности для человека и окружающей среды, содержать горючие, токсичные, взрывоопасные или химически агрессивные соединения и субстанции.

Решение проблемы было у нас в руках.

Важно! Наиболее подходящим под все перечисленные параметры веществом оказалась обычная вода, которая обладает самой большой теплоемкостью среди жидкостей, способна перемещаться по трубам и каналам под действием гравитации или давления, безопасна и невероятно широко распространена.

Таким образом задача конкретизировалась: необходимо создать схему, при которой вода будет перемещаться по строго определенному маршруту от топки печи к отопительным приборам.

Принцип работы системы с жидким теплоносителем.

Важно! Если сказать просто, то нам необходимо два теплообменника и труба, по которой вода будет между ними циркулировать. Один теплообменник устанавливаем в топке, там жидкость будет нагреваться, а второй – в комнате, там теплоноситель будет отдавать запасенную энергию воздуху.

Нагревательные котлы

Котел – это устройство для получения тепла из сжигаемого топлива.

Если источником тепловой энергии является топливо, то средством её получения является котел. Это сердце любой системы отопления с теплоносителем. От надежности работы этого устройства зависит эффективность всего отопления, а в условиях русских зим это одно из условий выживания, поэтому первая задача – выбор котла.

Дрова – один из наиболее широко распространенных видов топлива в России.

Самым важным критерием здесь является доступность и стоимость топлива, на котором будет работать агрегат.

Существуют такие виды котлов в зависимости от используемого горючего:

  • Твердотопливные или дровяные котлы. Используют дрова, уголь, кокс, торф, пеллеты, брикеты и прочие виды горючей биомассы;
  • Газовые. Используют магистральный, сжатый или сжиженный природный газ;
  • Дизельные котлы отопления. Используют жидкие нефтепродукты: солярку, ДТ, различные масла, бензин, керосин и т.д.;
  • Электрические. Нагревают воду с помощью ТЭН или электродным методом.

Настройка современного газового котла.

Если говорить об эффективности с точки зрения стоимости одного киловатт-часа тепла, а также доступности и распространенности топлива, то несомненными фаворитами являются газовые и дровяные агрегаты, причем первые наиболее предпочтительны.

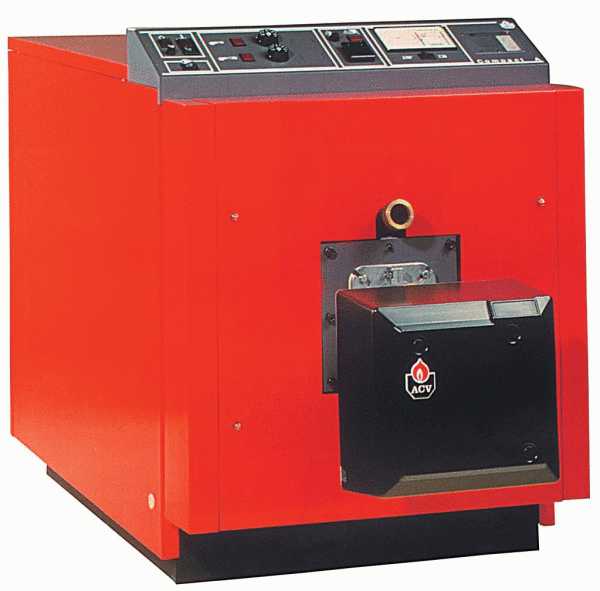

На фото – дизельный агрегат.

Важно! Если ваш дом подключен к ГТС, то вам следует купить газовый котел, если магистраль не подведена, тогда следует выбирать дровяной вариант. Электричество и дизельное топливо обходятся слишком дорого для среднестатистического потребителя.

Виды систем

С естественной циркуляцией

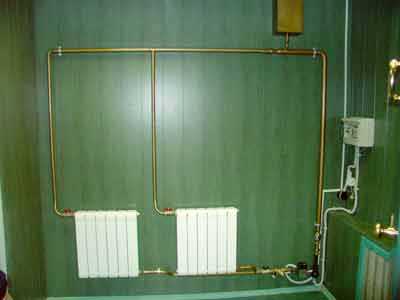

Наличие открытого расширительного бака в верхней точке указывает на естественную циркуляцию.

Схема отопления с естественной циркуляцией воды – это наиболее простая и дешевая, но и самая неэффективная система. При небольших размерах дома и площадях обогрева это вполне рабочий вариант, сооружение которого не требует серьезных расчетов и сложных монтажных работ.

Принцип работы такой системы прост: котел устанавливают в нижней точке помещения, лучше – в подвале. Вода заполняет трубопровод, состоящий из подающей трубы, идущей вверх от котла, затем труба постепенно опускается и проходит по всем комнатам, и в конце возвращается к теплообменнику топки.

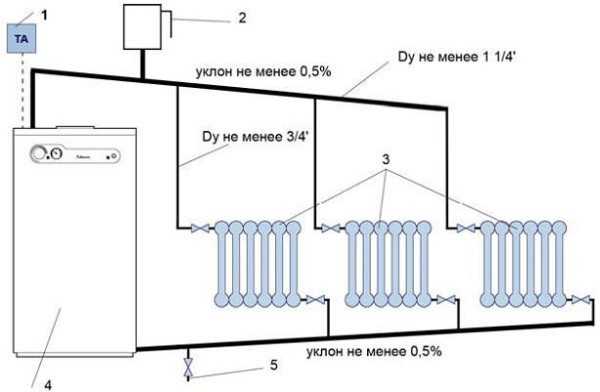

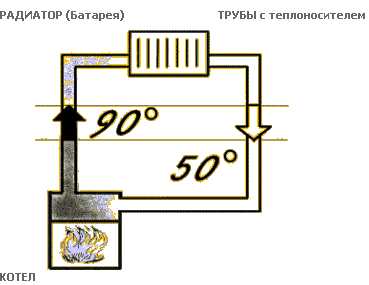

Система с естественной циркуляцией.

При включении горелки вода начинает нагреваться, расширяется и поднимается вверх по трубе за счет разности плотностей между горячей и холодной жидкостью. Так как контур замкнут, холодная масса теплоносителя вытесняется в теплообменник, и жидкость начинает циркулировать в системе по кругу, перенося тепло от пламени к радиаторам.

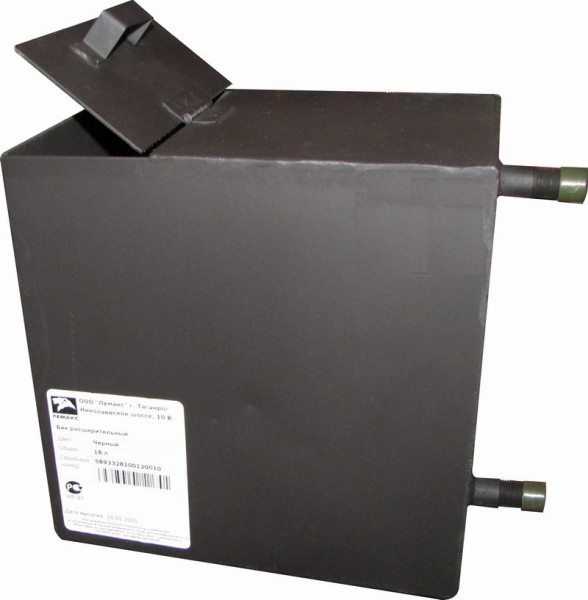

Расширительный бак открытого типа.

Чтобы компенсировать расширение и увеличение общего объема воды в трубах, в верхней точке устанавливают расширительный бак. Он может быть открытым, так как давление в трубах значения не имеет.

Важно! Необходимо знать и учитывать правила подбора диаметров труб и углов из наклона. Считается, что уклона в 5 мм на один погонный метр трубы достаточно, клон делают в сторону движения воды.

Углы наклона труб и их диаметры.

Для обслуживания небольших деревенских домов такая схема вполне приемлема. Она не требует расчетов и выполняется по стандартной схеме «как у всех», так как размеры и архитектура домов особых отличий не имеют. Более того, конструкция сравнительно просто собирается своими руками и требует минимум материалов.

С принудительной циркуляцией

Наличие насоса говорит нам о принудительной циркуляции.

Более совершенной и эффективной системой отопления является схема с принудительной циркуляцией теплоносителя. Такое решение позволяет ускорить движение воды по трубам и доставить еще горячую жидкость в отдаленные помещения. Принудительное движение воды осуществляется за счет встроенного в трубопровод насоса.

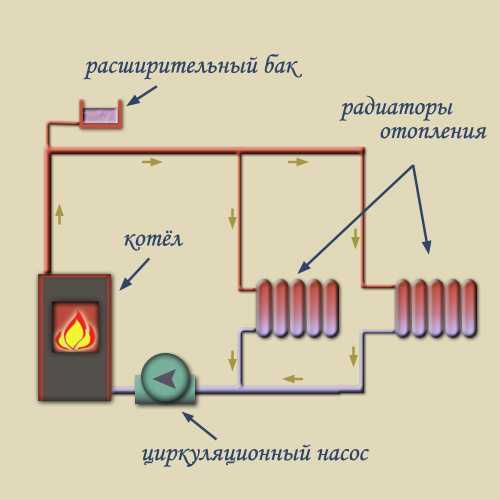

Устройство отопления с принудительной циркуляцией.

За счет точно рассчитанной скорости движения повышается эффективность работы, снижается расход топлива и повышается комфорт в помещениях. Для создания сложных, разветвленных и многоконтурных систем принудительная циркуляция необходима.

Сооружение такой конструкции потребует более серьезных расчетов гидравлики, подбора и установки циркуляционного насоса, установки защиты, закрытого гидроаккумулятора, манометров и предохранительных клапанов. При этом к наклону труб особых требований не предъявляется.

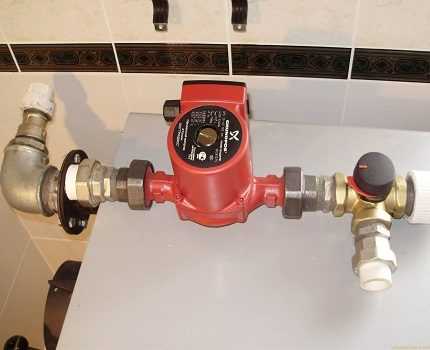

Обвязка насоса.

Важно! При работе циркуляционный насос не создает всего напора, который присутствует в системе. Дело в том, что контур замкнут, и вода в нем вращается подобно колесу, а насос преодолевает только гидравлическое сопротивление и трение, поэтому потребленная им энергия не сказывается на стоимости обогрева.

Инструкция для подключения насоса.

Из расчетов стало известно, что применение циркуляционного насоса повышает эффективность работы на 25 – 30 %. Кроме того, для нормального обслуживания многоэтажных домов, многоконтурных и коллекторных схем применение принудительной циркуляции необходимо. Практически все современные системы используют этот принцип.

Радиаторная разводка

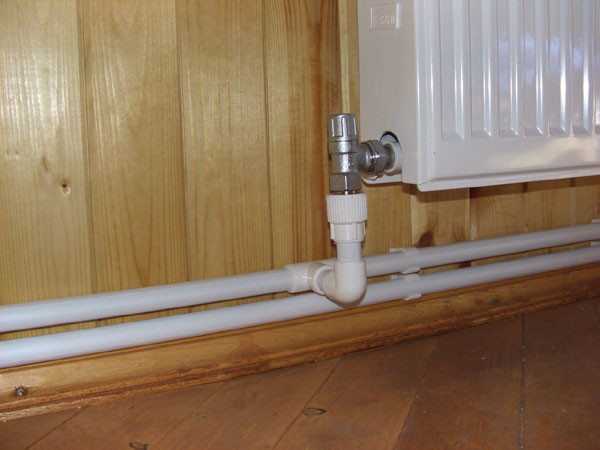

Тип разводки труб имеет важное значение.

Еще одно важное отличие систем водяного отопления – это тип разводки труб от котла к радиаторам.

Существует три основных вида такой разводки:

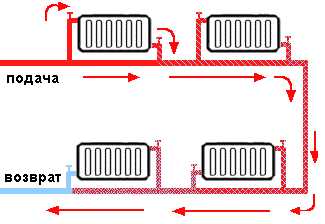

  1. Однотрубная схема. Это наиболее простая и дешевая модель, когда отопительные батареи подключены к одной трубе последовательно. Вода поступает по трубе подачи в первый радиатор, проходит его и попадает в ту же трубу, из которой поступает в следующий прибор, остывая по мере движения;
  2. Двухтрубная модель. Более сложная, но и более эффективная конструкция, при которой батареи подключаются входом к подающей трубе, а выходом – к обратной, и другого сообщения между этими трубами нет. Параллельное подключение позволяет равномерно прогревать все приборы, что повышает эффективность работы и комфорт;
  3. Коллекторно-лучевое подключение предполагает подачу теплоносителя в распределительный коллектор подачи, откуда расходятся трубы к входу каждого радиатора. Из выходных отверстий трубы возвращаются в обратный коллектор, а оттуда вода поступает в котел. Такой подход позволяет организовать многоконтурные системы теплых полов и больших домов с множеством комнат.

Однотрубная подача воды.

Однотрубная организация подачи подойдет для небольших домов с естественной циркуляцией, или для отдельных помещений – летних кухонь, мастерских, саун и т.д.

Двухтрубная схема считается более эффективной за счет равномерного прогрева приборов, возможности регулировки температуры в отдельных помещениях, более точного управления средствами автоматики. Она подойдет для любого типа зданий и используется наиболее часто.

Двухтрубная модель подачи.

Коллекторная разводка является наиболее эффективной и продвинутой, однако её цена ощутимо выше за счет большего количества труб, необходимости в дополнительном оборудовании, арматуре, а также за счет сложного монтажа и расчета.

Коллекторно-лучевая разводка.

Важно! Сегодня наиболее часто встречаются двухтрубные и смешанные разводки, которые могут комбинироваться с коллекторами теплых полов.

Вывод

Водяное отопление – это единственная действительно эффективная по соотношению цены и качества система обеспечения теплом. При этом надо понимать, что оборудование и схемы организации постоянно совершенствуются, и сравнение модных альтернативных систем со старыми видами водного отопления абсурдно и неубедительно. Видео поможет вам лучше разобраться в этом вопросе.




gidroguru.com

Водяное отопление частного дома своими руками: схемы, фото, видео, стоимость


Система отопления в любом помещении играет существенную роль, но в частных домах она становится ключевой. Замкнутая цепь системы, ее правильное функционирование и возможность запуска в любой момент при наличии теплоносителя обеспечивают комфортное пребывание в доме на протяжении всего года.


Выбирая тот или иной тип, очень важной является схема водяного отопления частного дома, согласно которой осуществляется ее последующий монтаж.



Фото 1 Схема водяного отопления дома


По принципу организации работы система отопления подразделяется на 2 основных типа циркуляции:


  • принудительная;

  • естественная.


Принудительная система отопления



Фото 2 Схема принудительной системы отолпения


Принудительная подача подразумевает наличие насоса, который накачивает теплоноситель в систему и обеспечивает ее циркулирующее движение.


Насосное оборудование всегда устанавливается на точке возврата охлажденной воды в котел.



Видео 1 Установка радиатора в систему отопления: пошаговое руководство


Теплоноситель в системе отопления – жидкое или газообразное вещество, передающее тепловую энергию. В отечественных системах отопления в качестве такого вещества используется вода с добавлением смазочным материалов. Основное требование, предъявляемое к теплоносителям любого типа – недопустимость коррозийного воздействия на всю систему.


Естественная система отопления



Фото 3 Схема естественной системы отопления


При естественной циркуляции теплоносителя в системе отопления действуют законы физики, когда теплая вода движется вверх, а остывшая, наоборот, опускается вниз.


Существуют определенные правила монтажа и эксплуатации системы отопления с естественной циркуляцией жидкости, а именно:


  • расширительный бак всегда устанавливается над радиатором;

  • нижняя точка обратного движения должна быть установлена под прибором отопления;

  • между крайними точками трубопровода должен быть перепад не менее 5 градусов;

  • диаметр труб подачи и обратного движения никогда не совпадает, при этом большее сечение должно быть у подающего трубопровода;

  • весь трубопровод монтируется с небольшим перепадом высоты, когда вода естественным потоком движется к батареям от бака и обратно к котлу.


Схема водяного отопления частного дома с естественной циркуляцией воды подразумевает абсолютную автономию от любых энергоносителей.


Схемы отопления


Особенность системы отопления заключается не только в способе подачи и движения теплоносителя в трубопроводе, но и в организации последнего по периметру помещения.


Так, выделяют одно- и двухтрубные системы, где однотрубная заключается в последовательном (друг за другом) подключении радиаторов, а двухтрубная – в независимом.


В первом случае вода беспрепятственно движется по трубам и радиаторам, постепенно охлаждаясь и отдавая свое тепло. По сути, это большое кольцо, где постоянно циркулирует вода.


Во втором – все радиаторы независимы друг от друга и движение теплоносителя осуществляется практически одновременно. Такой способ обеспечивает равномерный прогрев помещения по всей площади, где теплоотдача каждого прибора практически одинакова.


Особенности однотрубной системы



Фото 4 Схема однотрубной системы отопления


Такая организация отопления не случайно считается самым простым и потому популярным вариантом. В числе прочих особенностей стоит отметить следующее:


  • минимальный бюджет за счет экономии материалов;

  • упрощенный монтаж;

  • возможность проведения любых ремонтных работ самостоятельно;

  • трубопровод монтируется в любом удобном месте – традиционно под окнами или качестве элемента системы «теплый пол»;

  • можно устанавливать в одно- и двухуровневых помещениях.


Соблюдайте правильную последовательность подключения радиаторов для оптимальной работы системы отопления.


Почему выгодно устанавливать двухтрубную систему



Фото 5 Схема двухтрубной системы отопления


Несмотря на существенную разницу в цене, именно двухуровневая схема отопления частного дома является абсолютным лидером по установке. С одной стороны, эта система абсолютно универсальна и может использоваться в помещениях любой площади, этажности и условиях эксплуатации. С другой – у всех радиаторов практически одинаковая температура, что позволяет быстрее и равномернее разогревать помещение.


На каждый конвектор/радиатор необходимо устанавливать регулировочный дроссель, позволяющий выравнивать температуру по всем точкам подключения.


Как проводить монтаж


Первый этапом вы составляете схему отопления частного дома, где предусматриваете количество и тип элементов и способ разводки.



Видео 2 Монтаж системы отопления дома своими руками


Количество радиаторов определяется по площади помещения. Так, на каждые 3 кв.м. приходится одна секция стального или чугунного радиатора. В случае, когда в доме нарушена теплоизоляция или отсутствуют пластиковые окна, на каждые 3-5 кв.м. можно добавить еще по одной секции. Если же в доме теплоизоляция стен и крыш проведена качественно, ни через окна, ни через дверь тепло не выходит, количество секций можно уменьшать, но не более 1 секции на каждые 10 кв.м.


Рассчитывая количество секций радиаторов, делайте погрешность на работу сети и добавляйте к расчетной единице еще 25%.


Порядок работ по монтажу


  1. Подготовка ниш и отверстий под трубопровод, радиаторы и котел.

  2. Прокладка подающих и обратных магистральных линий. При необходимости обогрева подсобны помещений используйте коллекторные распределители.

  3. Установка радиаторов. Рекомендуется на стене за радиатором крепить фольгированный материал, улучшающий теплоотдачу.

  4. Монтаж всех крепежных и распределительных элементов, после чего трубы посредством фитингов соединяются между собой.

  5. Финальное соединение с котлом (если выбрана естественная циркуляция) или с насосом и котлом (при принудительной).

  6. Запуск теплоносителя выбранным способом – естественным или подкачка насосом.

  7. Заполните систему теплоносителем и оставьте на 1 час. По истечении этого времени проверьте все радиаторы и узлы соединения на предмет любых, даже самых минимальных, протечек.

  8. Включите котел минимально на 70 градусов и дайте системе прогреться.

  9. Снова проверьте гидроизоляцию и возможные протечки.


Если по окончании указанного комплекса работы система надлежащим образом работает – трубы нагреваются, температура поддерживается, и нигде нет протечек, работа по монтажу системы отопления успешно завершена!



Видео 3 Циркуляция теплоносителя в системе отопления

www.portaltepla.ru
