Схема подключения перекидного выключателя – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Содержание

нюансы выбора устройства + тонкости установки

Перекидной переключатель, или как его еще называют маршевый, сдвоенный, реверсивный, перекрестный, — это элемент электросети, который инвертирует (переводит в противоположное состояние) коммутацию подсоединенных к нему проводников.

Используется перекидной выключатель для управления группой или одним осветительным прибором из нескольких мест.

Содержание статьи:

Сфера применения перекидных устройств

Перекидные выключатели применяются не так часто, но недооценивать их роль в организации освещения нельзя. Представьте ситуацию, когда в длинном коридоре или в начале лестничного марша установлен всего один выключатель и приходится проходить немалые расстояния в темноте, чтобы включить свет.

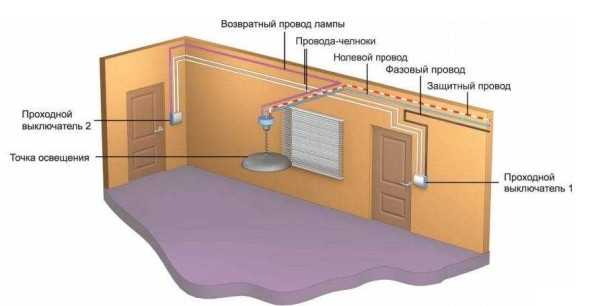

Проходной переключатель на два направления вполне способен решить эту проблему, а перекидной (перекрестный) станет незаменимым:

в трехуровневой квартире — устанавливают около площадки второго этажа;
в большом коридоре или холле — установленный возле каждой двери, он значительно облегчит передвижение в темное время суток;

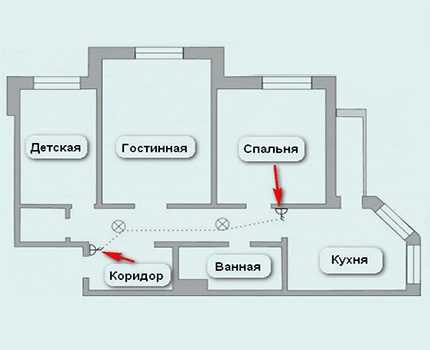

в спальне — можно установить один около двери и два возле места отдыха, и больше не придется вставать, чтобы выключить свет.

Использовать перекидной выключатель можно также для включения освещения на улице или в гараже, управляя светильником из дома, беседки, террасы и т. д.

Выходя ночью из комнаты в коридор, пользователь может включить свет сразу, а не передвигаться в темном помещении в поисках выключателя

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.

Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования

Перекидные выключатели классифицируют:

По способу включения их делят на поворотные, клавишные и рычажные типы;

По способу установки — на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

Для управления двумя или тремя группами осветительных приборов используют двух- или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, устанавливают отдельно для каждой из групп светильников

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP. В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.

В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне.

Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

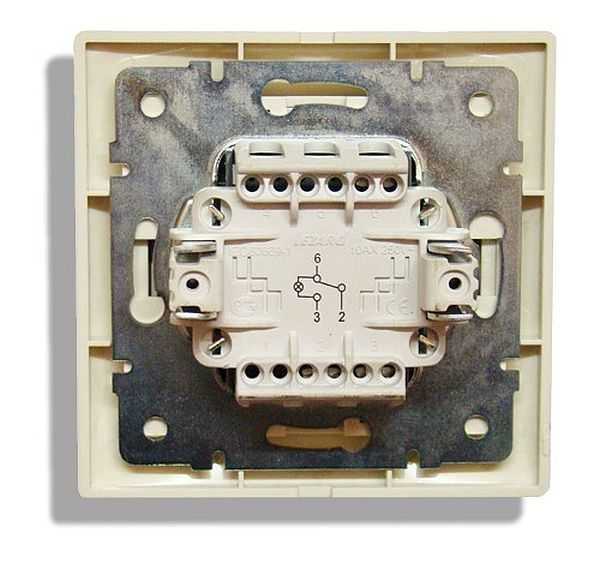

На лицевой стороне выключателя производители иногда также ставят маркировку — для проходного это две стрелки в виде треугольников, для перекидного — решетка

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек. Но так как перекрестный выключатель всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

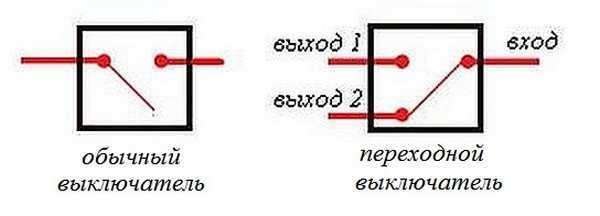

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них. Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Выключатель проходной категории называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

в обычном их две;
в переходном их три;
в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии. Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

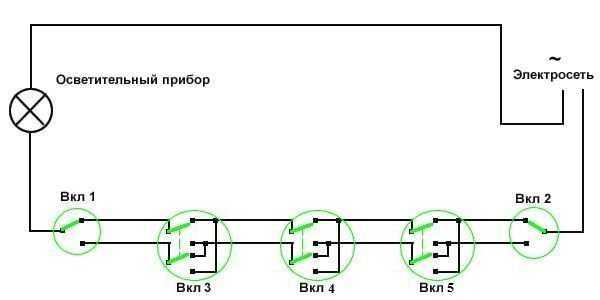

Если проходные варианты используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Варианты способов подключения

Так же как проходные выключатели не могут использоваться по отдельности, а подключаются только в паре, так перекидные выключатели используются только с двумя проходными. При этом перекрестных переключателей может быть использовано и до 10 штук, и они всегда будут находиться между проходными.

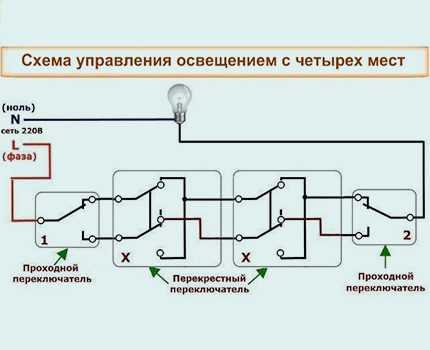

На схеме фазный проводник отмечен красным, нулевой — голубым. А 1 — базовая схема подключения; А 2 — еще один вариант принципиальной схемы подключения; В1 — способ разводки, при котором подключение каждого элемента цепи осуществляется через распределительную коробку; В 2 — способ подключения с использованием старой маленькой распределительной коробки и подрозетника из-под демонтированного обычного выключателя

Вариантов схем, используемых для подключения, может быть много: монтаж осуществляют через распределительную коробку или мимо нее, подключают несколько групп освещения. Усовершенствуют систему путем установки централизованного управления.

Устройство перекидного выключателя перекрестного типа рассчитано на одну осветительную группу. В случае необходимости подключения двух групп светильников используют или два переключателя или составляют один из двух отдельных блоков

Монтаж через распределительную коробку

Это традиционный способ подключения, который имеет как недостатки, так и достоинства. К плюсам можно отнести возможность быстрого обнаружения поврежденных участков проводов в случае проблем в цепи. Кроме того, этот способ предполагает традиционную прокладку проводов, что помогает при последующих ремонтных или монтажных работах определить, где проложены провода, и сохранить в целостности электросеть.

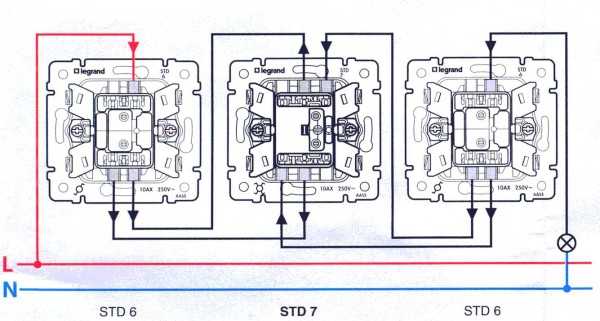

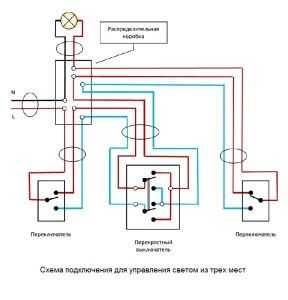

Вариант монтажа проходных и перекрестных выключателей в схеме управления освещением из нескольких мест. L — фазный проводник; N — ноль

При монтаже электропроводки от распределительной коробки к проходным переключателям прокладываются трехжильные провода. От перекрестного переключателя к проходным ведут двухжильный провод.

Последовательность действий при подключении схемы, в которой провода проходят через разветвительную коробку, следующая:

Двухжильный фазный провод от электрощита заводят в коробку. Нулевой проводник питающего кабеля сразу подсоединяют к нулевому проводнику светильника, а фазный подключают к общему проводнику первого проходного выключателя №1, к входной клемме 1 (см. рисунок выше).
К выходным клеммам 3 и 4 подключают два остальных проводника трехжильного провода, которые в распаячной коробке будут подключены к двум проводникам перекидного выключателя №2.
Устанавливают средний перекидной выключатель. Правильное подключение проводников перекрестного выключателя указано на схеме, нарисованной на самом устройстве.

Подсоединение второго проходного выключателя проводят тем же образом, что и первого, но общий проводник выводят через распределительную коробку на светильник.

Прокладка электросети для организации освещения с использованием распределительных коробок хороша тем, что в случае неисправности легче определить поврежденный участок электропровода

Если соединение в распаечной коробке осуществлялось методом скрутки, все оголенные участки тщательно изолируют, чтобы не допустить короткого замыкания. Делают это с применением изоленты или термоусадочной трубки, которая может служить маркировкой для проводников.

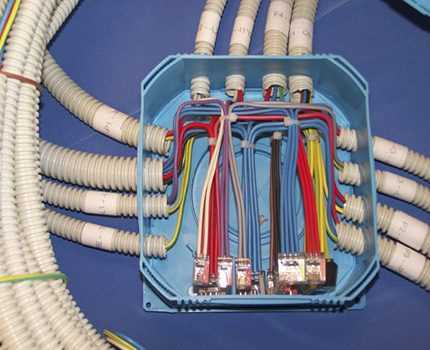

Профессиональное подключение видно сразу — все провода уложены в распределительной коробке компактно и аккуратно

Прямое подключение (без ответвительной коробки)

Соединения являются слабым звеном любой электрической сети — именно здесь происходит окисление. Независимо от того, будут это боковые зажимы или пружинные быстрозажимные клеммники, они перегорают первыми, сам провод остается целым, так как его защищает от перегорания автомат. Чтобы минимизировать количество соединений, осуществляют подключение без распределительной коробки.

К такому способу подключения приходят еще и потому, что не всегда пользователи хотят видеть несколько распределительных коробок у себя на стене — это дополнительные не эстетичные элементы, которые приходится скрывать от глаз

Как происходит монтаж электрической системы без рапаячной коробки:

От электрощита протягивают кабель с двумя проводниками — фазным, нолем. Последний ведут напрямую к светильнику.
Фазу подключают к входной клемме проходного переключателя. От двух выходных клемм ведут два фазных провода к перекрестному.
От выходных контактов реверсивного переключателя прокладывают два фазных проводника и соединяют со вторым проходным.
Общий проводник от второго проходного переключающего устройства ведут на лампу и замыкают электросеть.

Все провода во время электромонтажных работ необходимо обязательно промаркировать. Иначе в следующий раз, при проведении электроустановочных работ трудно будет идентифицировать их характер.

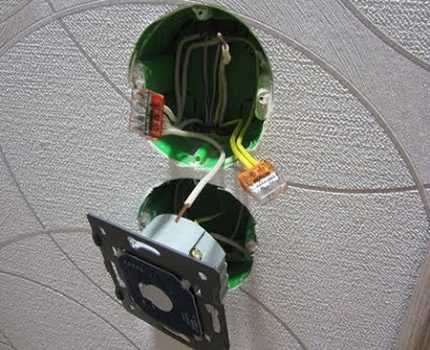

Все проводники, которые соединяются между собой в подрозетнике, достаточно трудно будет там уместить. Поэтому используют более плоские и компактные клеммы. Решить проблему размещения можно также с помощью использования больших подрозетников — с глубиной 60 мм

Скрыть распределительные коробки можно и другими способами. Например, с помощью монтажа коробки за натяжным потолком. Такой вариант не назовешь беспроигрышным, так как в сложных случаях поломок обнаружение неисправности может не ограничиться одной коробкой, и тогда придется снимать потолки не в одном помещении.

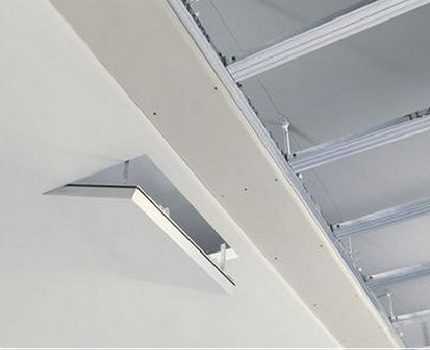

Проводят также установку распределительных коробок за подвесным потолком. В этом случае всех их сосредотачивают в одном месте, а доступ обеспечивают устройством ревизионного люка

Проверяют правильность подключения так: при каждом нажатии на клавишу любого выключателя, в том числе перекрестного, состояние освещение должно изменяться — свет выключаться и включаться. Проблемы могут возникнуть, если допущены ошибки при подключении — неправильно собрана схема, перепутаны контакты.

Устранить причину неправильной работы перекидного выключателя можно только тщательной проверкой подключения непосредственно на месте монтажа.

Характерные ошибки при подключении

Игнорирование маркировки и схем, нанесенных на выключатели, приводят к ошибкам при подключении, к неправильной работе схемы. Самая частая проблема, которая возникает, особенно при установке проходных выключателей, — пользователь неверно определяет расположение входящего контакта. На разных устройствах он может быть расположен по-разному, поэтому маркировку необходимо читать обязательно.

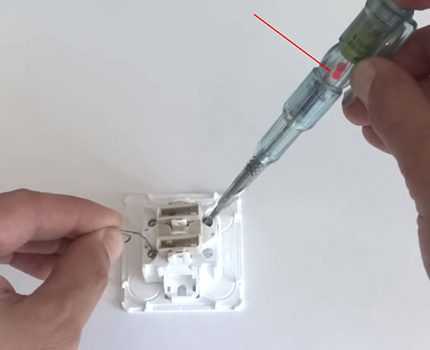

Если не удалось определить точное расположение входящей клеммы, то устройство прозванивают мультиметром или индикаторной отверткой

При подключении перекидных перекрестных выключателей проблемы возникают, если парные провода от проходных устройств подсоединяют к клеммам, расположенным не на той стороне. Чаще всего устройство предполагает перекрестное подключение.

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

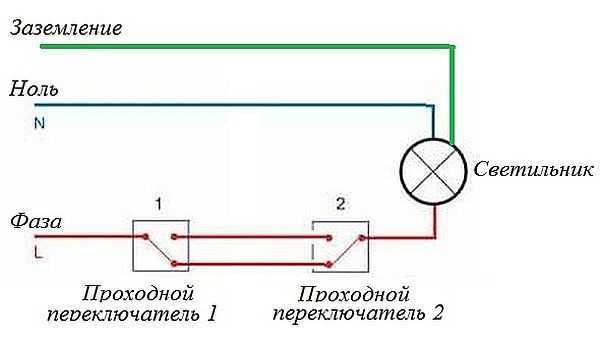

Освещение с перекрестным выключателем в сети TN-S

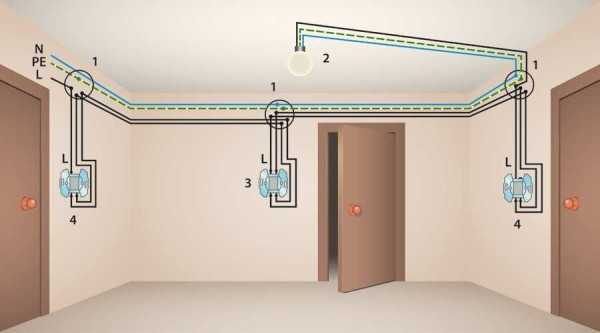

Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.

Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.

Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования

Как наладить централизованное управление освещением

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Схема наглядно иллюстрирует, как можно организовать централизованное управление группой переключателей обычным одноклавишным выключателем

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Выводы и полезное видео по теме

Принцип действия перекидного выключателя:

Как работает перекидной выключатель:

Подключение в электросети TN-S (с заземлением, PE):

Монтаж перекидного выключателя — задача не такая сложная, как кажется на первый взгляд. Для упрощения понимания принципа и закономерностей подключения можно разобраться в действии обычного одноклавишного устройства, перейти к изучению работы переходного выключателя, и тогда принципиальная схема управления с помощью перекрестного переключателя покажется довольно простым делом. Главное, при самостоятельном монтаже, выполнять требования по технике безопасности.

sovet-ingenera.com

Перекидной выключатель схема подключения — Всё о электрике в доме

Проходной выключатель — схема подключения

Проходной выключатель представляет собой устройство основной целью которого является управление одним источником света (люстрой) с двух разных мест. Проходной выключатель внешне ни чем не отличается от обычного и выполняет те же функции — разрывает или замыкает цепь освещения.

Однако контактный механизм проходного выключателя отличается от обычного тем, что в обычном при отключении подвижный контакт разорвав цепь остается в незадействованном положении, а в проходном подвижный контакт всегда задействован.

При нажатии кнопки вкл/откл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем. Собственно по этой причине проходные выключатели по другому называют перекидными.

Где применяются проходные выключатели

В процессе монтажа или реконструкции электропроводки необходимым условием проектирования является не только надежность, но и удобство использования и расположения ее элементов управления (розеток и выключателей).

1) Проходные выключатели актуальны для применения в многоэтажных помещениях. К примеру установив в доме проходной выключатель на первом и втором этаже можно управлять освещением (включать/отключать свет) с того этажа на котором вы находитесь.

2) Применение проходных выключателей в коридорах также очень удобно. Установив их на разных концах коридора можно включить освещение вначале коридора, а выключить в конце.

3) Наверняка многие сталкивались с необходимостью вставать в спальне с кровати, чтобы выключить свет, когда выключатель располагался у входа в спальню. Установив два проходных выключателя один возле входа в комнату, второй возле кровати, вы избавитесь от этого неудобства.

Схема подключения и принцип работы проходного выключателя

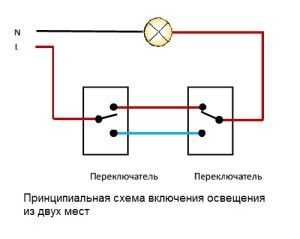

Давайте рассмотрим схему подключения и принцип работы проходного выключателя. или как его еще называют переключатель, так как многие зачастую думают, что он сложен по своей конструкции.

— управление лампой из двух мест.

Представим, что у нас имеется длинная комната или коридор, на одном конце которого установлен проходной выключатель 1 (В-1), а на другом конце проходной выключатель 2 (В-2).

В нормальном состоянии у нас люстра не горит (переключающий элемент В-1 находится в положении 1.1–1.3, а В-2 в положении 2.1–2.2) нет замкнутого контура, по которому проходил бы электрический ток.

Рис 1. Схема управления источником света из двух мест.

Если переключить В-1 (не зависимо от того в каком он был положении вкл/выкл) то у нас образуется замкнутый контур по участку 1.1–1.2 – 2.2–2.1, в результате этого люстра будет гореть. При переключении В-2 (переключающий элемент проходного В-2 будет находится в положении 2.1-2.3) – люстра погаснет.

— управление лампой из трех мест.

Управлять источником света (лампой, люстрой) можно не только из двух но и из трех различных мест (комнат). Для этого нужно немного модернизировать рассмотренную выше схему управления.

При необходимости управлять источником света (лампой, люстрой) из трех мест необходимо в схему добавить один перекрестный переключатель.

Работает схема следующим образом. В комнате 1 установлен проходной выключатель 1 (В-1), в комнате 2 устанавливается проходной выключатель 2 (В-2), в комнате 3 установлен перекрестный переключатель 3.

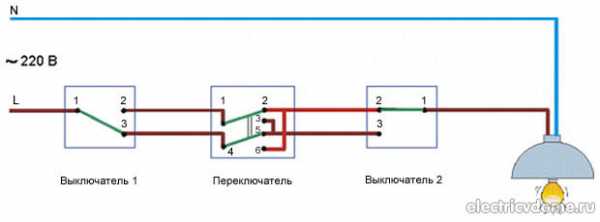

Рис 2 Схема управления источником света из трех мест.

На рисунке контакты выключателей расположены таким образом что лампа не горит. Представим ситуацию когда в комнате 1 кто-то переключает В-1. Образуется замкнутая цепи по пути 1.1-1.2-3(1)-3(2)-2.2-2.1 и лампа горит.

Если переключить В-2 в комнате 2 с положения 2.1-2.2 на положение 2.1-2.3 то цепь разомкнется и лампа гореть не будет. При необходимости включить свет в комнате 3 достаточно переключить перекрестный переключатель и лампа начнет гореть по цепи 1.1-1.2-3(1)-3(3)- 2.3-2.1.

Похожие материалы на сайте:

Проходной выключатель. Назначение, способы использования и схема подключения

Проходной выключатель, он же – переключатель. Некоторые называют его «перекидной» выключатель. Алгоритм его работы однозначно определяется названием. Переключатель обеспечивает соединение одного общего контакта с одним или другим из двух альтернативных. Редко, но встречаются и трёхклавишные переключатели.

Следует отметить, что цены на проходные выключатели в последнее время часто даже ниже, чем на обычные выключатели того же производителя (например, это относится к фирме Legrand).

Поэтому многие продавцы престают закупать выключатели, предлагая вместо них переключатели. По сути дела в этом нет ничего плохого. Просто используются два из трёх контактов переключателя — общий и один из альтернативных. Причем внешний вид таких приборов аналогичен.

Управление освещением из двух мест

Использование переключателей позволяет организовать включение и выключение нагрузки (обычно, — освещения) из нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл её работы в том, что в цепи, состоящей из двух встречно включенных переключателей (соединяются альтернативные контакты), изменение положения любого из переключателей тут же вызывает соединение или разъединение общих контактов.

Для обычного выключателя состояние «включено» и «выключено» определяется положением клавиши. Для цепи из двух переключателей при любом фиксированном положении клавиши одного переключателя можно включить или выключить подключенную нагрузку, меняя положение клавиши другого переключателя.

Основная проблема при монтаже проходных выключателей – очень аккуратное определение назначения всех контактов устанавливаемых устройств. Одна и та же принципиальная схема прибора может быть реализована конструктивно совсем по-разному.

Все три контакта могут находиться на одной стороне механизма, могут в любом сочетании быть распределены по любым точкам. Переключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric …).

Пример расположения проходных выключателей на рисунке (рисунок 2)

Если принципиальная схема использования переключателей для управления светом из двух мест выглядит очень просто, то реальное подключение с использованием распределительных коробок требует повышенной внимательности.

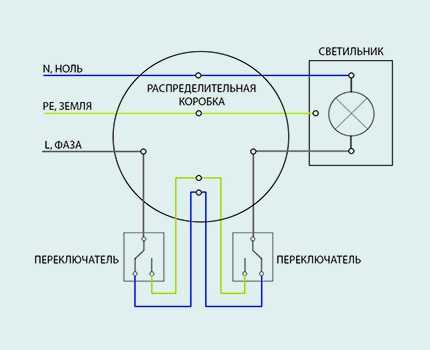

Как показано на рисунке со схемой подключения, в распределительной коробке соединяются по меньшей мере два двухжильных и два трёхжильных провода.

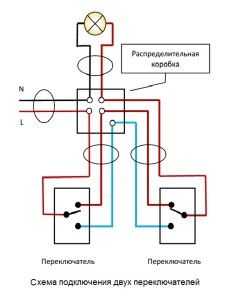

Схема подключения двух переключателей с разных мест (рисунок 3)

При использовании двухклавишных переключателей количество подходящих к ним проводов увеличивается вдвое.

Управление освещением из трех мест

Если внимательно посмотреть на следующий рисунок, то видно, что управлять освещением можно из трёх мест и, вообще, из любого количества мест. Для этого только надо в разрыв между нашими простейшими переключателями поставить дополнительное устройство.

Это устройство называется перекрёстный (или промежуточный) выключатель. Если внимательно посмотреть на рисунок 4, то становится понятно, что это устройство состоит из двух проходных выключателей между которыми установлена механическая связь.

Рисунок 4. Подключение из трех мест и боле

С одной стороны двухпроводная линия от первого в цепи переключателя присоединяется к общим контактам обоих переключателей, входящих в состав промежуточного выключателя. Выходные альтернативные контакты этих переключателей объединены так, как показано на рисунке.

Рисунок 5. Пример расположения 3-х выключателей

В результате мы имеем два рабочих состояния промежуточного выключателя. Либо входная двухпроводная линия продолжается после этого выключателя «как есть», либо после выключателя линии меняются местами («перекрещиваются», отсюда и название). Таким образом, мы имеем устройство, которое выполняет функцию аналогичную той, что выполняет первый или последний в цепи переключатель.

В том состоянии, которое показано на рисунке, цепь замкнута. Её можно разомкнуть, изменив состояние любого из коммутирующих устройств.

Монтаж такой схемы (смотри схемы подключения на рисунках) сложен только с точки зрения обилия соединяемых проводов. При использовании одной распределительной коробки в ней надо соединить в семи точках (скрутки, клеммные соединители) два двухжильных, два трёхжильных и один четырёхжильный провод. Для такого количества проводов и соединений нужна достаточно габаритная распределительная коробка.

Ситуацию можно несколько облегчить, использовав дополнительную распределительную коробку (как показано на следующем рисунке).

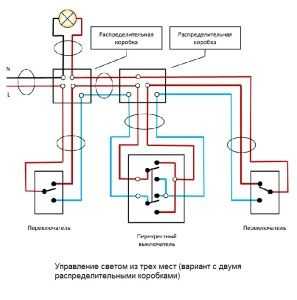

Рисунок 7. Подключение схемы выключателей в 2 — х распределительных коробках

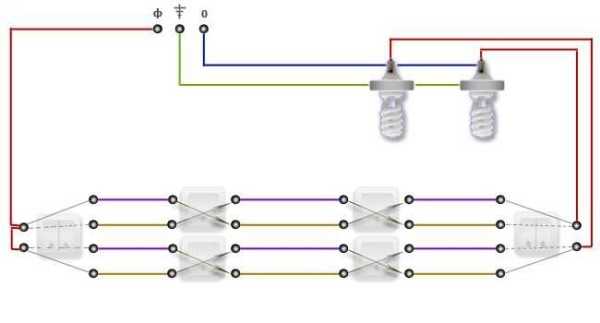

Двухклавишные переключатели

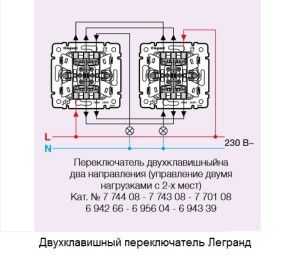

Все рассмотренные устройства выпускаются и в двухклавишном исполнении. Схема подключения двухклавишного проходного выключателя фирмы Legrand показана на рисунке 8. Стоит обратить внимание на то, что двухклавишные переключатели конструктивно выполнены в виде комбинации двух переключателей, установленных в механизме встречно по отношению друг к другу.

При выполнении монтажа таких устройств необходимо очень аккуратно разобраться с назначением всех контактов.

Вообще говоря, использование двухклавишных переключателей — достаточно редкое явление. В этом случае количество коммутируемых проводов удваивается по сравнению с их количеством, необходимом при использовании одноклавишных приборов. А мы уже отмечали, что количество проводов и соединений в таких схемах далеко не маленькое.

Несколько слов о применении проходных и промежуточных выключателей. Прежде всего, они удобны в помещениях и на площадках, размер которых велик, а вход и выход находятся далеко друг от друга. Удобно пользоваться такой техникой для освещения дорожек в саду, прихожей или крыльца дома, очень часто они используются для управления светом на лестнице многоэтажного дома.

Для управления освещением из большого количества точек использование проходных и промежуточных выключателей — способ надёжный, но очень затратный с точки зрения расходования проводов и трудоёмкости работ по коммутации.

Более приемлемым в этом случае является использование бистабильных (то есть, имеющих два устойчивых состояния) реле. Для управления такими реле используются импульсные сигналы от выключателей-кнопок (выключателей без фиксации положения). Сигналы от всех таких кнопок заводятся на бистабильное реле параллельно.

Рисунок 10. Бистабильное реле

Получается очень гибкая и несложная в исполнении схема управления с неограниченным количеством мест управления. Само по себе бистабильное реле обычно изготавливается в виде стандартного модуля, монтируемого на ДИН-рейку в боксе. Основным недостатком такой схемы является то, что приобрести бистабильное реле можно, как правило, только в специализированной фирме.

Выключатель перекидной: назначение, принцип действия, схема подключения

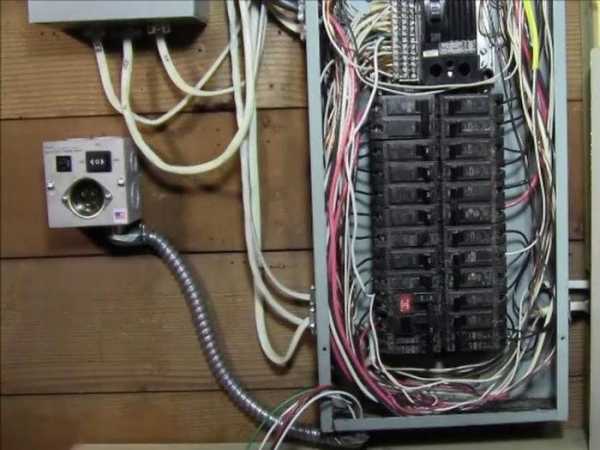

Для организации резервного питания в частных домах и на предприятиях устанавливают генераторы. Это вызвано необходимостью, особенно в зимнее время, иметь бесперебойную подачу электроэнергии, так как большинство современных систем отопления снабжены электроникой, без которой они не функционируют.

Коммутацию генераторов проводят путем соединения их параллельно центральной линии электропередач через специальный переключатель, исключающий параллельное включение.

Выключатель перекидной: принцип действия

Аппарат электрического типа, который служит для разъединения электрической нагрузки с одним источником энергии и подсоединения ее к другому источнику, называется выключателем перекидным, или рубильником перекидного типа (переключателем со средней точкой). Устройства бывают как с дугогасителями, так и без них. В первом случае коммутация сетей может происходить при полностью подключенной нагрузке. Во втором – только при ее отключении.

Работа выключателя осуществляется вручную, то есть при необходимости переключить источники энергоснабжения оператор воздействует на изолированный рычаг управления выключателя. Также существуют и автоматические системы переключения.

Схема перекидного выключателя

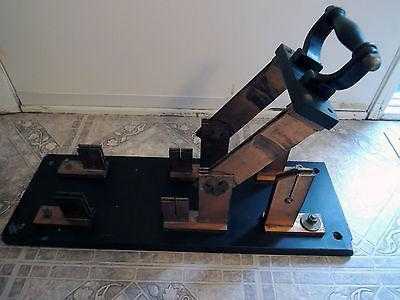

Перекидной выключатель состоит из корпуса, подвижных контактов ножевого типа, закрепленных на валу, стационарных контактов, ручки управления, дугогасительной камеры (если такая присутствует) и клемм для подключения к линии. Устройство имеет два рабочих положения (контакты 1 и 2) и одно нейтральное (промежуточное), при котором ни к одной из линий нагрузка не подключена.

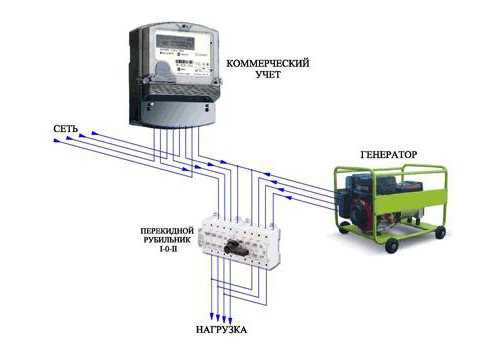

Простая схема включения на два источника питания и одну линию нагрузки выглядит так: к контактам 1, например, подсоединено центральное энергоснабжение, к контактам 2 — дизельный либо другой вид электрического генератора. Самыми ходовыми являются рубильники четырехполюсные и двухполюсные переключатели.

Подключение перекидного выключателя в случае ввода в здание трехфазного напряжения следующее:

рубильник должен быть на четыре полюса;
четыре клеммы идут на ввод сети;
четыре клеммы идут на ввод генератора;
к четырем клеммам подключается нагрузка.

Три из четырех клемм идут на фазы, одна – к нулю.

Характеристики

Основными характеристиками выключателя перекидного являются:

Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А .
Тепловой ток, не разрушающий элементы.
Допустимое напряжение сети.
Кратковременное импульсное напряжение, которое выдерживает изоляция.
Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
Износостойкость механических элементов определяется количеством циклов переключения.

Модификации перекидных выключателей

Двухходовые рубильники применяют для работы в цепях однофазных. Снабжены такие выключатели конденсаторами проходного типа. Бывают двух- и трехмодульного исполнения. В паре с рубильником перекидным может работать блок питания, рассчитанный на величину напряжения до 300 вольт. Устанавливают такой выключатель перекидной в электрощитах разного типа. При использовании с генератором допустимое напряжение не должно превышать 350 вольт. Для нагрузки же средний показатель пропускаемого тока равен 30 ампер.

Трехходовые рубильники конструкцию имеют, основанную на расширительных переключателях. Чаще всего применяют их для цепей двухфазного типа и устанавливают на промышленных предприятиях. Выключатели такого вида могут иметь блокираторы. Как правило, трехходовые рубильники обладают высоким показателем порога чувствительности. Также устройства снабжены системой защиты.

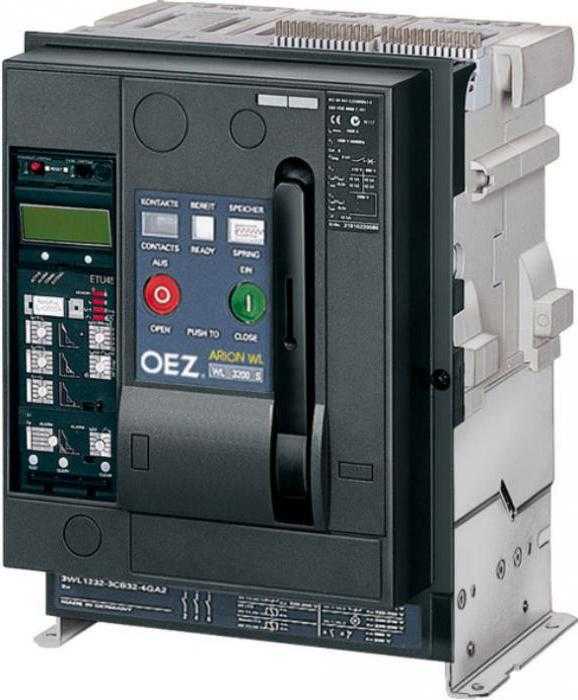

Автоматический выключатель перекидного типа

Все представленные выше перекидные выключатели имеют один недостаток – требуют присутствия человека для проведения манипуляций с коммутацией схем. Это неудобно, особенно тогда, когда центральное электроснабжение пропадает часто и непредсказуемо. Поэтому разработан перекидной автоматический выключатель. Точнее, это целый блок, называемый автоматическим вводом резерва (АВР).

АВР – это сложная конструкция, но народные умельцы собирают такие системы из сравнительно недорогих релейных устройств (контакторов). Применяют для этого модели с нормально замкнутыми и разомкнутыми контактами.

Когда используют самодельный перекидной выключатель, схема подключения работает по определенному принципу. Например, в линии присутствует электричество центрального снабжения, тогда реле с нормально разомкнутыми контактами замыкает цепь с нагрузкой. Реле с нормально замкнутыми контактами, куда подключен генератор, в этом случае разомкнуто. Как только ток пропадает, комбинация меняется на противоположную, и сеть начинает питать генератор.

Заключение

Применение выключателей перекидных для коммутации генератора представляет целесообразное решение, позволяющее иметь существенные преимущества. Кроме облегчения процесса технического обслуживания индивидуального источника питания, этот аппарат дает возможность держать под контролем состояние функционирования сети и обеспечивает безопасность работы всех элементов, включенных в линию. Для выбора оптимального варианта рубильника перекидного в первую очередь ориентируются на индивидуальные особенности электрической сети и включенных в нее устройств. Исходя из этого, подбирается выключатель перекидной с характеристиками, удовлетворяющими таким требованиям.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Источники: http://electricvdome.ru/rozetki-i-vukluchateli/shema-podkluchenia-prohodnogo-viklyuchatelia.html, http://infoelectrik.ru/rozetki-i-vyklyuchateli-sveta/proxodnoj-vyklyuchatel-naznachenie-sposoby-ispolzovaniya-i-sxema-podklyucheniya.html, http://fb.ru/article/303825/vyiklyuchatel-perekidnoy-naznachenie-printsip-deystviya-shema-podklyucheniya

electricremont.ru

Перекидной выключатель схема подключения — Только ремонт своими руками в квартире: фото, видео, инструкции

Выключатель перекидной: назначение, принцип действия, схема подключения

Выключатель перекидной: принцип действия

Схема перекидного выключателя

Подключение перекидного выключателя в случае ввода в здание трехфазного напряжения следующее:

рубильник должен быть на четыре полюса;
четыре клеммы идут на ввод сети;
четыре клеммы идут на ввод генератора;
к четырем клеммам подключается нагрузка.

Три из четырех клемм идут на фазы, одна – к нулю.

Характеристики

Основными характеристиками выключателя перекидного являются:

Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А .
Тепловой ток, не разрушающий элементы.
Допустимое напряжение сети.
Кратковременное импульсное напряжение, которое выдерживает изоляция.
Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
Износостойкость механических элементов определяется количеством циклов переключения.

Модификации перекидных выключателей

Автоматический выключатель перекидного типа

Заключение

Ваш парикмахер хочет, чтобы вы знали об этих 10 моментах Очень часто после посещения парикмахера вы понимаете, что он не оправдал ваших ожиданий. И чтобы сделать посещение салона менее запутанным и стрессовы.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

19 знаменитостей, выглядевших совсем иначе до обретения популярности Мировые знаменитости, образами которых сейчас бредят миллионы поклонников, выглядели раньше совершенно иначе. Наши идеальные кумиры имели достаточно з.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

До ужаса красивы:15 шокирующих пластических операций, завершившихся плачевно Пластическая хирургия среди звезд остается невероятно популярной и по сей день. Но проблема в том, что раньше результат не всегда оказывался идеальным.

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

вход соединен с выходом 1;
вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.
Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
Вход второго подается на свободный провод лампы.
Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как подключить проходной выключатель

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Схема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Схема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

3 контакта или одинарный метод;
спаренный или перекрестный способ (для подключения 4 и более светильников).

Разные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

количество источников света;
расположение светильников: параллельное или последовательное;
сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Источники: http://fb.ru/article/303825/vyiklyuchatel-perekidnoy-naznachenie-printsip-deystviya-shema-podklyucheniya, http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel, http://www.asutpp.ru/uzo/proxodnye-vyklyuchateli.html

remontonly.ru
