Схема подключения проходного двухклавишного переключателя – Как подключить проходной двухклавишный выключатель?

Схема подключения двухклавишного проходного переключателя с 2х мест

Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

Двухконтактный проходной выключатель

Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

Управление с двух мест

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

• L – фаза красного цвета;
• N – нулевой рабочий провод синего или черного цвета;
• заземляющий провод желто-зеленой раскраски.

Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

• 4 от выключателей;
• 2 от групп освещения;
• 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

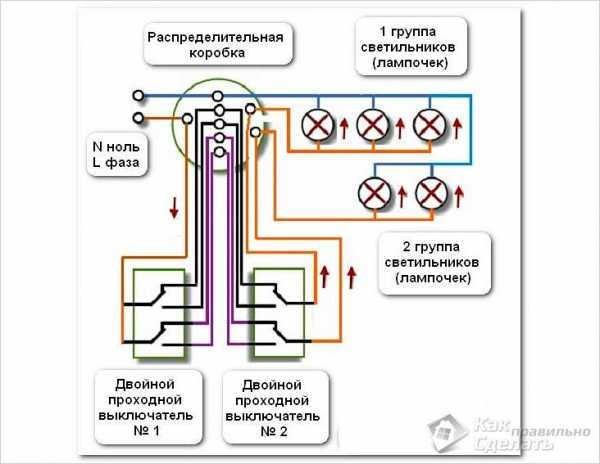

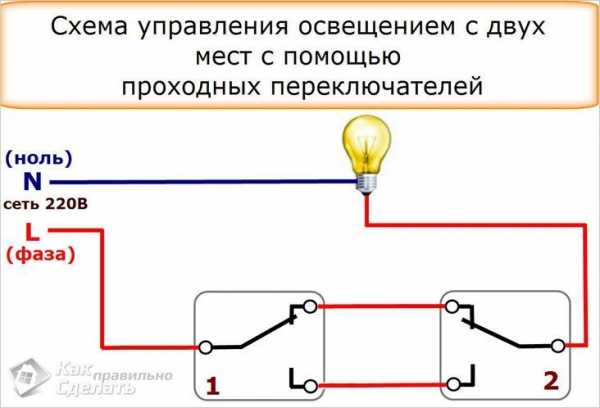

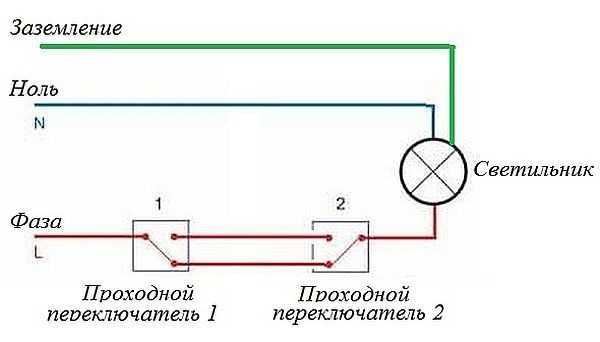

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

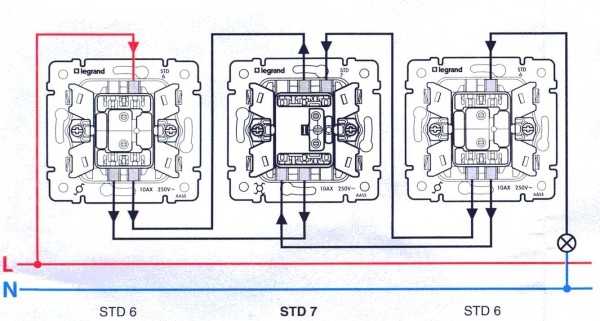

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Как подключить. Видео

Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Максимальный уровень удобства должен гарантировать не только функциональность выключателя, но и его практичность. По сравнению с одноклавишными проходными выключателями двойные выключатели имеют ряд преимуществ, которые делают их более универсальными.

Проходной двухклавишный (двойной) выключатель по своей сути представляет собой два одинарных проходных выключателя в одном корпусе, которые работают по тому же принципу действия — “перекидывания” контактов. У выключателя имеется 6 контактов (2 входа и 4 выхода).

Выключатель имеет обозначающий указатель, который сообщает положение клавиши для включения света и положение клавиши для выключения света.
При уже включенном свете (без разницы от какого проходного выключателя) можно нажимать на клавишу двойного выключателя и управлять освещением. При этом не имеет значение, в каком положении находилась клавиша данного проходного выключателя.

…

Главная » Проводка » Выключатели » Проходные » Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

Отличительные особенности выключателя проходного двухклавишного

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

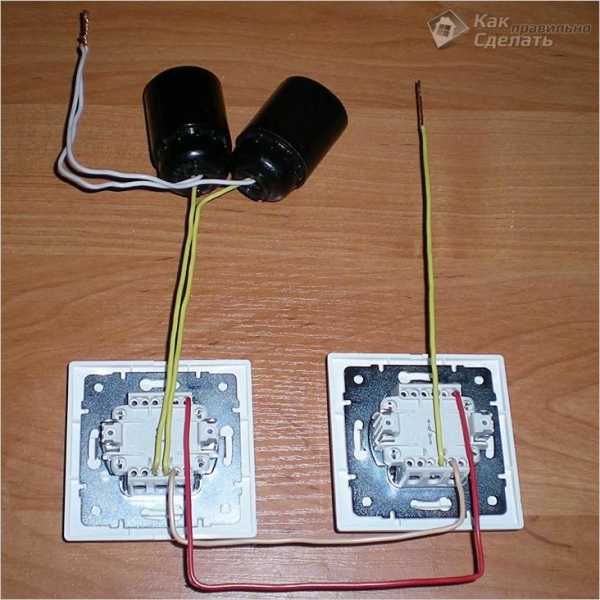

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются

лампочки

, причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При

расчете сечения кабеля по мощности

перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Монтаж схем проходного двухклавишного выключателя

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

• сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
• после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
• производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Подключение проходного двухклавишного выключателя на видео

otoplenie-help.ru

Проходной двухклавишный переключатель схема подключения

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

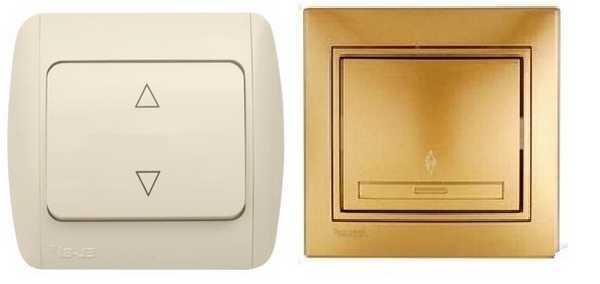

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

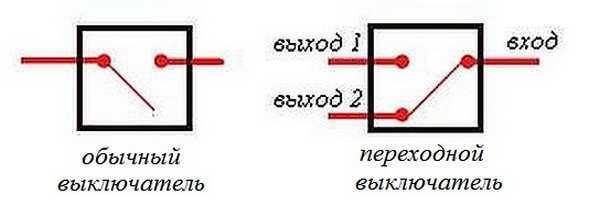

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

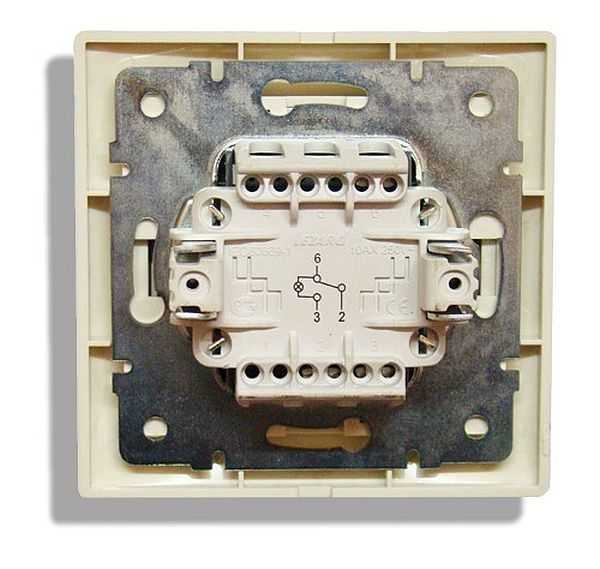

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

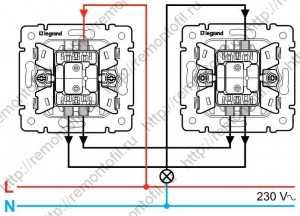

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

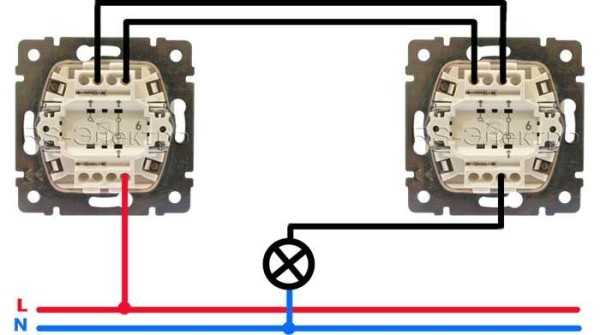

Расключение проводов на проходном выключателе

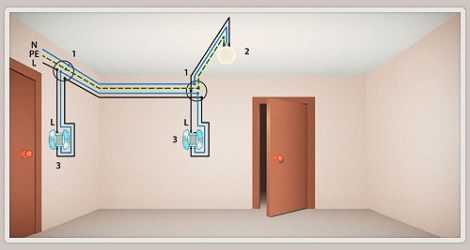

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

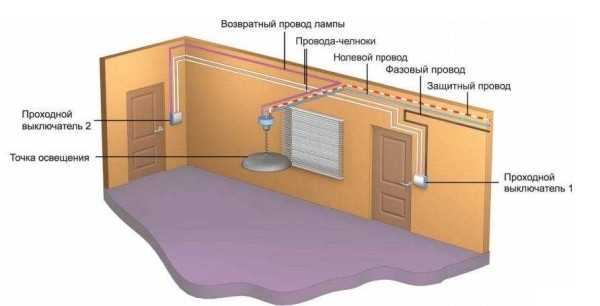

Как разводятся провода по помещению

Читать  Электрика в квартире своими руками схемы

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

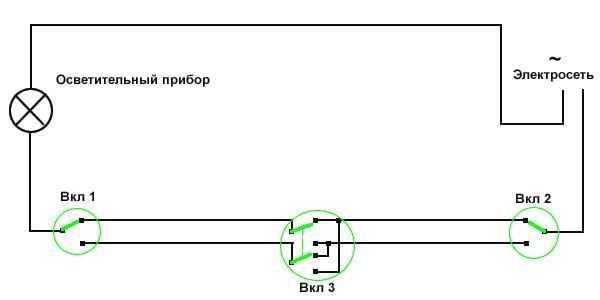

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

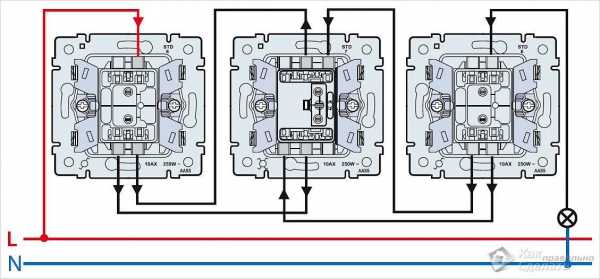

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

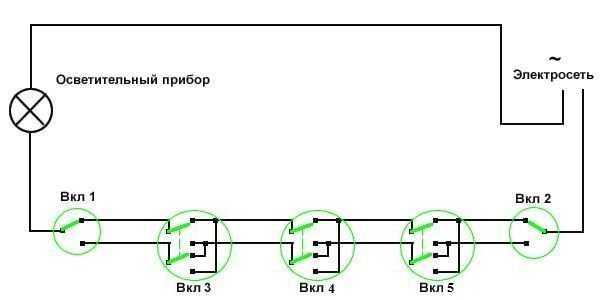

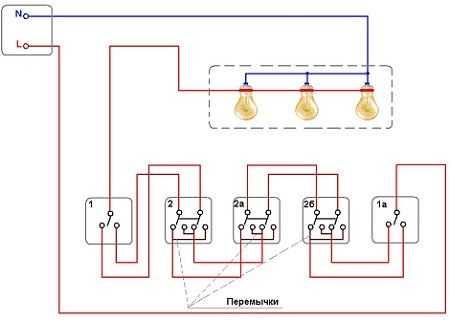

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

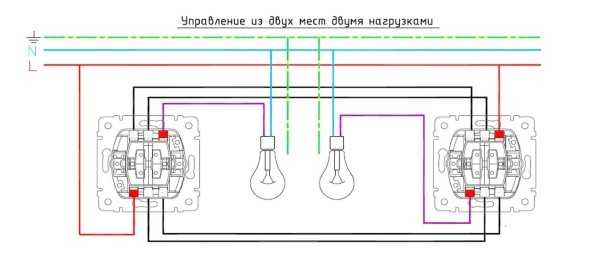

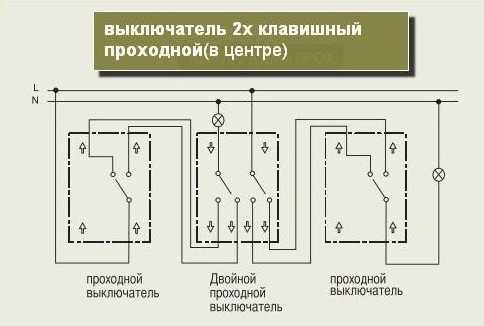

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

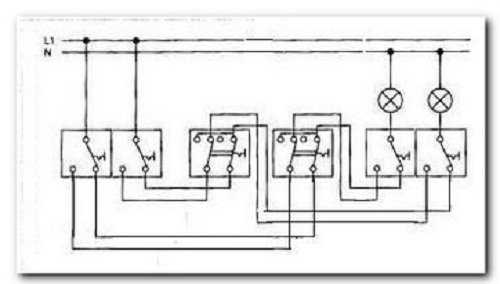

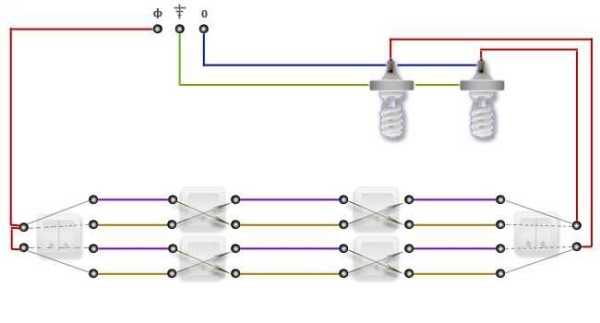

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как подключить проходной выключатель

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

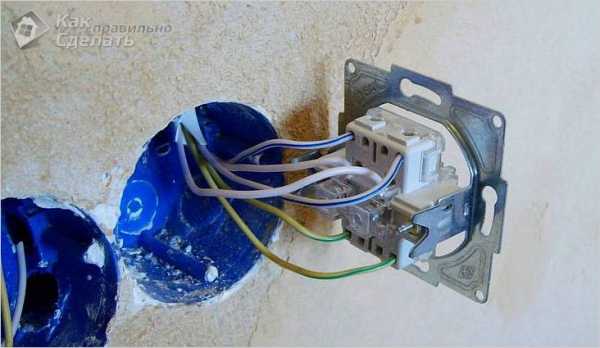

Монтаж проходного выключателя

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Читать  Схема подключения светильника через выключатель

Устройство, контролирующее две группы светильников

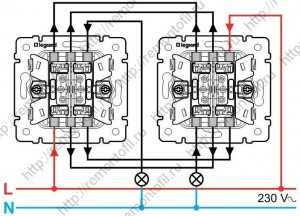

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

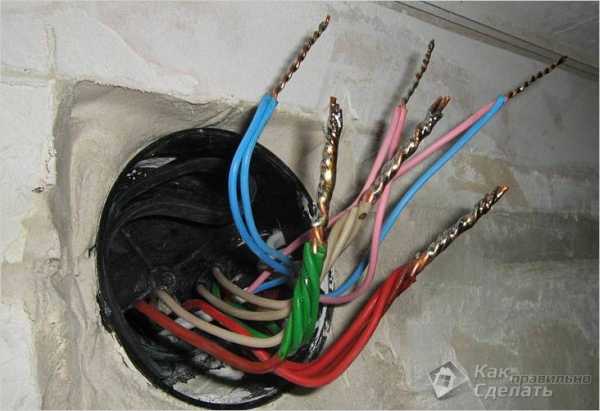

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

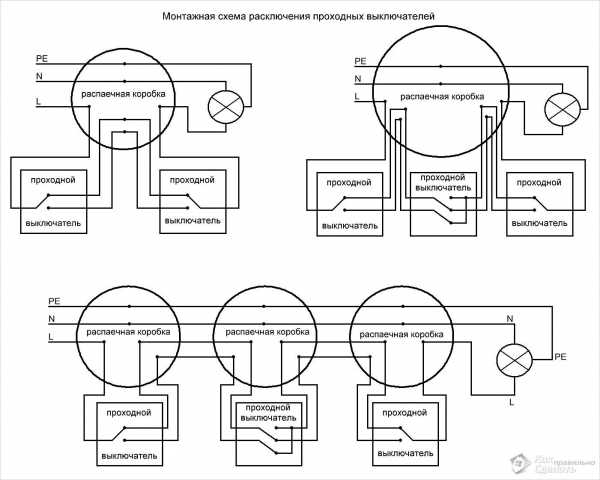

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Как подключить двухклавишный проходной выключатель? Схема подключения и нюансы

Два одиночных проходных переключателя, объединённых в один корпус – вот что собой представляет проходной выключатель, схема подключения на 2 клавиши, о которой мы расскажем в этой статье. Необходимо шесть проводов для того, чтобы это устройство нормально работало, было правильно подключено. По три провода поддерживают работу каждого из приборов.

Количество клавиш и мест не так уж важно. В любом случае, надо просто соединить несколько штук в одном устройстве, чтобы решить проблему, если надо иметь вариант с тремя и более деталями для управления, местами.

• Основные особенности
• Некоторые нюансы при подключении устройства
• Разводка в коробке
• Как соединить провода между выключателями?
• Двойные выключатели с розетками
  • Проводка без заземления
  • Как выполняется проводка с заземлением?
• Советы для тех, кто собирается купить переключатель

Основные особенности

По своей сути, схема подключения двухклавишного проходного выключателя практически идентична одноклавишному варианту, просто представлена как удвоенная схема.

• Первый этап – подготовка проводов, мест к подключению. Обычно используется пара кабелей, где есть не меньше трёх жил.
• Провода необходимо укоротить. От края подрозетника провода должны выступать минимум на 60-80 миллиметров.
• Изоляция и оплётка с концов жил снимается полностью. Достаточно будет расстояния в 10-14 миллиметров.
• После этого можно начинать подключение проводов к механизму самого выключателя. На тыльной стороне всегда присутствуют клеммы со своей маркировкой, благодаря которой монтаж становится легче.
• Провода укладываются в подрозетнике настолько компактно, насколько это возможно. Наконец, переходим к механизму самого выключателя.
• Выравниваем систему строго по горизонтальной плоскости. Крепёжные винты должны быть полностью затянуты. Лучше всего для крепления использовать элементы, идущие в комплекте.
• Устанавливается специальная рамка.
• Для этого используем специальный фиксатор из пластика. Его надо вставлять в пазы суппорта.
• Остаётся только провести монтаж трёх или двух клавиш.

Читать  Как подключить кабель интернета к розетке

Некоторые нюансы при подключении устройства

Внутри распаячной коробки при работе с двухклавишными переключателями нужно в два раза больше не только самих проводов, но и их соединений. Лучше купить специальные клеммники, чтобы при их организации не возникло серьёзных проблем. Тогда невозможно будет запутаться и в скрутках. Маркер и лента помогут обозначить важные детали, тогда процесс вообще не отнимет много времени.

При монтаже трёх и больше устройств запитывается две разные цепи, отвечающие за освещение. Потому лучше использовать последовательную схему для подключения. Сначала маркируем и ставим одну цепь, а потом – вторую.

Разводка в коробке

У таких конструкций выхода 4, а входа всего 2. Для подключения к фазной линии нужен двухжильный провод. 4-жильная его вариация понадобится, чтобы соединить выключатели между собой. Такие провода развести несложно, весь процесс отнимает минимум времени.

Начинаем монтаж, предварительно отключив электричество. К соответствующему зажиму надо завести каждую жилу. После этого всё прижимается винтом. В распаячную коробку прокидывается две жилы, они идут от первого выключателя. Они должны быть соединены с фазной жилой в линии. Подключение должно получиться параллельным.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

После этого заводится 2 жилы со второго устройства. Они должны быть подключены к двум фазным проводам от лампочек. В таких ситуациях ноль уже соединён с общим нулём, а сами провода остаются свободными. Но не стоит волноваться, если в данном конкретном случае всё идёт по-другому. Можно наносить маркировку на провода в произвольном порядке. Тогда фазы и ноль владелец выбирает сам.

Как соединить провода между выключателями?

Устройства включения необходимо правильно соединить друг с другом, иначе они не будут правильно работать. Здесь требуется большая аккуратность, не рекомендуется торопиться. Лучше взять провода разных цветов и нанести на них маркировку, тогда никто не запутается.

Сначала берём первую клавишу устройства для включения №1. Это нужно сделать так, чтобы второе устройство тоже было включено при работающем первом. Таким образом, ток должен проходить через контур непрерывно. Клавиши 2 от первого и второго выключателя подключаются так же.

Клавишные контакты не должны соединяться между собой. Соединение делаем только в распаячной коробке, когда электричество отключено.

Лучше не выполнять за раз больше одного соединения. Иначе можно запутаться, использовать провода не в том порядке, в каком нужно.

Двойные выключатели с розетками

Проводка без заземления

На этом этапе необходимо прокладывать пятижильный кабель от РК до розетки и самого выключателя. Возможно использование двух кабелей, с тремя и двумя жилами. Фаза на выключатель и розетку подводится по одному из проводов, на другом проводе необходимо ставить ноль к розетке. Фаза, пришедшая через двухклавишный проходной выключатель на источники света, идёт по остальным жилам. Двойные провода с жилами должны идти от распределительной коробки и до источников света.

Как выполняется проводка с заземлением?

Снова нам не обойтись без шестижильного кабеля, он должен идти от РК до розетки, самого выключателя. Фаза на выключатель и розетку идёт по одному проводу кабеля. Ноль и земля идут на розетку. Остаётся только фаза, пришедшая на источники света через выключатель, её надо проводить по остальным жилам. Провода с жилами от трёх и больше проходят на источники света от распределительной коробки.

Советы для тех, кто собирается купить переключатель

Приборы надо выбирать по потребностям каждого конкретного покупателя. Контактных зон обычно бывает несколько, от 1 до трёх и больше. Благодаря чему современные приборы позволяют контролировать сразу несколько источников света. На рынке таких моделей представлено уже достаточно много.

Благодаря таким выключателям можно экономить электроэнергию. В обычных устройствах для подводимого провода имеются две специальные контактные клеммы.

Не стоит увлекаться дорогими устройствами, цена – их единственное отличие от более дешёвых вариантов, характеристики остаётся примерно одинаковыми, как и места монтажа.

О чём необходимо знать перед тем, как совершить покупку?

1. Сила напряжения сети питания квартиры.
2. В каких местах и как расположены светильники? Могут быть последовательными или параллельными.
3. Сколько источников света используется на объекте? Обычно их от трёх и больше.

Не имеет значения, в каких именно местах расположены устройства. Схема управления всегда остаётся одинаковой. А вот у обычных устройств места всегда фиксированные, в этом главное преимущество именно устройств проходного типа. Лучше выбирать корпуса с максимальной защитой от влаги, они обозначаются как IP44. Винты или зажимы идут в комплекте, отдельно ничего покупать практически не нужно. Допустимо использование гибких проводников как с многопроволочной, так и однопроволочной конструкцией. Есть модели со световой индикацией, это очень удобная дополнительная возможность.

Источники: http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel, http://kakpravilnosdelat.ru/kak-podklyuchit-prohodnoy-vyklyuchatel/, http://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/prohodnoj-vyklyuchatel-shema-podklyucheniya-na-2-klavishi.html

openfile.ru

Двухклавишный проходной выключатель схема подключения

Одним из электрических приборов, обеспечивающих удобство и комфорт, по праву считается проходной выключатель. Его суть и принцип работы заключается в возможности включения и выключения одного и того же светильника, с разных мест. Таких точек может быть две и более, в зависимости от необходимости.

Наиболее распространенным и оптимальным вариантом считается двухклавишный проходной выключатель, схема подключения которого обеспечивает эффективное управление освещением. При необходимости включать свет с большого количества мест, достаточно просто добавить в цепь нужное количество двухклавишных выключателей.

Схема подключения

По своей сути, двухклавишный выключатель представляет собой удвоенную одноклавишную конструкцию, что очень заметно при сравнении соответствующих схем. Каждая из двух клавиш выступает в роли независимого одноклавишного проходного выключателя.

Подключение двух проходных выключателей не представляет особой сложности. Проблемы начинают появляться при установке трех и более выключателей с двумя клавишами. Ситуация осложняется за счет некоторых особенностей, связанных со схемой подключения.

Прежде всего, это отличие конструкции среднего выключателя, в связи с определенным количеством подходящих к нему проводов. Увеличение количества проводов происходит одновременно с увеличением числа клавиш. Например, к одноклавишным выключателям, установленным по краям, подводится три жилы, а к центральному – четыре. Если же крайними являются двухклавишные, то для них предусмотрено уже шесть жил и восемь жил для промежуточных приборов.

Основной проблемой является большое количество проводов, значительно усложняющих схему подключения. Поэтому, системы с тремя и более выключателями встречаются очень редко, по причине отсутствия острой необходимости. В наиболее оптимальном варианте системы управления светом, используется два проходных двухклавишных выключателя.

Установка

Место установки необходимо определить заранее. В тех местах, где освещение включается на короткое время, можно обойтись датчиками движения. После выбора мест, достаточно легко установить двухклавишный проходной выключатель, схема подключения которого зависит от количества приборов.

Сам процесс установки ничем не отличается от монтажа обычных выключателей. Вначале сверлится отверстие в стене по размерам подрозетника. Для проводов прорезаются штробы. Лишняя длина проводов удаляется бокорезами, после чего, они подключаются к контактам проходного выключателя. Все выключатели устанавливаются на одном уровне, по заранее выставленным меткам.

electric-220.ru

Схема подключения проходного выключателя

Проходные выключатели позволяют управлять светом из разных мест. Что очень удобно, например перемещаясь по квартире Вы можете включить свет в коридоре и выключить его из комнаты. Или выключить свет в спальне уже находясь в кровати. Возможно Вы уже знакомы со всеми плюсами этих выключателей и Вам нужна лишь схема подключения и подробное руководство. Ну что ж, начнем!

В схеме подключения проходного выключателя ошибаются даже опытные электрики, либо применяют распаечные коробки, какие-то хитрые варианты и шаманства. На самом деле все значительно проще.

Основы успеха:

Используем проверенные компоненты, экономим время и нервы.

Никакой отсебятины и советов бывалых, в помощь нам техническая документация производителя.

Проводка в квартире должна учитывать наличие проходных выключателей.

Они должны быть связаны между собой дополнительным кабелем, 3х жильным. И даже двумя 3х жильными кабелями, в случае подключения двухклавишных проходных переключателей. Подобное используется при управлении включении-выключении бра, с любой стороны кровати.

Обозначения на схеме L-фаза, N-ноль. Все схемы увеличиваются в отдельном окне.

К первому проходному выключателю, подводим 3х жильный питающий кабель. Между собой переключатели связаны дополнительным (промежуточным) 3х жильным. На источник света (лампа) тянем кабель от второго.

Проходной выключатель схема подключения

Для организации используем: Переключатель на два направления Legrand (арт.774406) Это правильное название ” народного” Проходного выключателя.

Питающий кабель: фазу подключаем к первому проходному. N ноль (синий провод), соединяем с синим проводом промежуточного кабеля, что позволит получить 0 в подрозетнике второго проходного выключателя.

Между собой проходные выключатели соединяем двумя жилами кабеля согласно схемы. На рисунке обозначено черным, но фактически Вы используете, две оставшиеся. Кроме синей, она задействована на передачу N.

Кабель лампы: синий провод соединяем с синим промежуточного кабеля. Для всех соединений проводов используем клеммники, винтовые или wagо (без пасты). Фазу подключаем ко второму выключателю.

Подобным образом можно организовать управление светом из двух, трех и более мест. Но здесь дополнительно используются промежуточные переключатели (арт.774407)

Схема подключения двухклавишного проходного выключателя

При использовании двухклавишных проходных переключателей на два направления схема усложняется дополнительным соединительным кабелем. Не забывайте об этом. Соединение аналогично рассмотренному ранее

remontofil.ru
