Схема подключения проходного выключателя одноклавишного – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Схема подключения проходного выключателя с одной клавишей

Основное назначение проходного выключателя заключается в возможности управления светильником из разных точек. Актуальнее всего использовать такой вид электрофурнитуры в длинном коридоре, просторном коттедже и даже спальне (если первый установить возле кровати, а второй на входе в комнату). Далее мы рассмотрим несложную схему подключения проходного выключателя с одной клавишей, а также предоставим к Вашему вниманию наглядный видео урок по правильному подсоединению проводов в распределительной коробке.

Итак, сразу же следует отметить, что переключатель (его еще так могут называть) не используется в одиночку, для управления минимум должно присутствовать два изделия. Что касается подсоединения проводов, принцип не отличается от обычного варианта подключения выключателя света – ноль идет напрямую к светильнику, фаза идет на разрыв. Отличие лишь в том, что в схеме подключения одноклавишного проходного выключателя на выходе подсоединяются не одна фаза (как в классическом варианте), а две. Выведенные 2 контакта соединяются со следующим переключателем, у которого на выходе имеется один провод для подсоединения к люстре.

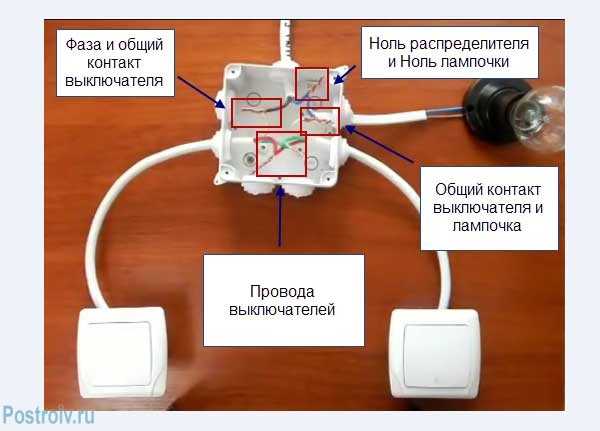

Фото на котором можно увидеть реальную картину коммутации жил на 2 лампы:

На выходе второго переключателя 2 контакта, т.к. в данном примере используются две лампочки

На словах немного сложно воспринять информацию, поэтому предоставляем электрическую схему подключения проходного выключателя с одной клавишей:

Как вы видите, два одноклавишных устройства подключаются трехжильным кабелем, который в свою очередь должен иметь подходящий диаметр жил. О том, как выбрать сечение кабеля по мощности, читайте в соответствующей статье!

Наглядный видео пример покажет Вам сущность подключения:

Инструкция по соединению проводов

Также хотелось бы упомянуть о том, что нередким случаем является такой вариант схемы, в котором присутствуют 3, а то и 4 одинарных проходных выключателя. В этом случае можно включать/выключать свет с 2х, 3х и даже 4х мест, что очень удобно при нахождении в длинном коридоре. Чтобы сделать такую цепочку контроля, нужно использовать еще один вид изделий – перекрестные, которые являются промежуточными элементами схемы.

Что касается схемы, по которой Вы будете осуществлять монтаж, она выглядит следующим образом:

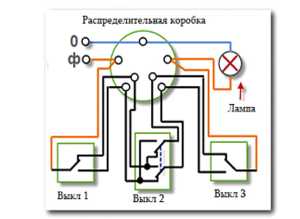

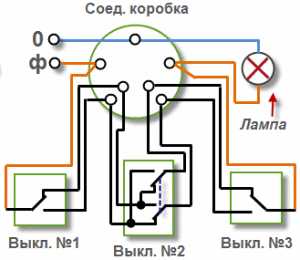

Этот вариант дает возможность управлять светильником из трех мест. В том случае, если Вы желаете производить выключение с четырех мест, в схему добавляется еще один перекрестный выключатель.

Вот и вся схема подключения проходного выключателя с одной клавишей. Как Вы видите, ничего сложного нет, главное действовать внимательно и соблюдать коммутацию согласно цветовой маркировке проводов! Напоследок рекомендуем Вам уделить должное внимание выбору производителя изделий. Чтобы такая система управления освещением прослужила Вам долго, покупайте продукцию от известных производителей: ABB, Schneider (шнайдер), Legrand (легранд). Из недорогих фирм можем Вам посоветовать Viko (вико), чья продукция имеет оптимальное соотношение по стоимости и качеству!

Также читают:

samelectrik.ru

Схема подключения проходного одноклавишного выключателя + фото

Главная » Схемы » Схема подключения проходного одноклавишного выключателя

Благодаря этому устройству вы легко сможете управлять своими светильниками из двух разных мест. Если вы планируете использовать этот выключатель, тогда лучше всего провести его установку в коридоре или просторном коттедже. Схема подключения проходного одноклавишного выключателя поможет качественно выполнить этот процесс.

Теперь мы рассмотрим схему подключения проходного выключателя с одной клавишей. Также в этой статье вы сможете увидеть видео урок, который позволит выполнить правильное подключение проводов.

Схема подключения проходного одноклавишного выключателя

Этот переключатель нельзя использовать в одиночку. В вашем доме должно присутствовать как минимум два изделия. Подключение проводов не занимает много времени и практически не отличается от подключения одноклавишного выключателя.

Ноль будет идти к светильнику, а фаза будет поступать на разрыв. Отличие будет заключаться только в том, что схема подключения будет иметь на выходе не одну фазу, а две. Выведенные контакты необходимо будет подключить с переключателем, который на выходе может иметь один провод для подключения к люстре. Ниже мы поместили картину, на которой вы сможете увидеть коммутацию жил на две лампы.

Мы уверенны, что вам сложно понять эту информацию и поэтому решили поместить схему подключения проходного выключателя с одной клавишей. При необходимости можете прочесть про схему электропроводки в однокомнатной квартире.

Как видите, на схеме два одноклавишных устройства должны подключаться к одной лампе. Кабель обязательно должен иметь подходящий диаметр. О том, как выбрать сечение кабеля вы сможете узнать в нашей статье.

Если вам сложно понять, как выполнить подключение, тогда мы рекомендуем вам посмотреть обучающее видео, которое расположено ниже. После его просмотра все встанет на свои места.

Также вам следует помнить, что к одному светильнику можно будет подключить 3 или даже 4 выключателя. После выполнения подобного подключения вы легко сможете включать свет из 3-х или 4-х точек. Чтобы выполнить подобное подключение вам необходимо использовать перекрестные изделия, которые являются промежуточными элементами схемы. Ниже вы сможете увидеть фото, на котором этот процесс описан детально.

Благодаря подобному подключения вы легко сможете управлять одним светильником из трех мест. Если вы желаете выполнить управление светильником из 4-х мест, тогда вам необходимо воспользоваться схемой, которая размещена ниже.

Это вся информация, которую мы хотели сообщить о схемах подключения проходных одноклавишных выключателей. Мы надеемся, что эта информация станет полезной. Во время выполнения этой работы вам необходимо соблюдать коммутацию и цветовую маркировку проводов. Также мы рекомендуем вам ответственно отнестись к выбору производителя этого изделия. Чтобы эта система прослужила длительное время вам необходимо выбирать качественную компанию.

Рекомендуем вашему вниманию: схема распределительного щитка.

vse-elektrichestvo.ru

Как подключать проходные выключатели — одноклавишный, двухклавишный и трехклавишный

Для удобства использования осветительных приборов нередко устанавливают проходные выключатели. Эти устройства электрической арматуры, позволяют включать светильник в одном месте, а выключать в другом. Иногда для управления освещением применяется более двух подобных устройств.

Применение проходных выключателей необходимо в тех помещениях, которые имеют большую площадь или протяжённость, например лестницы и садовые дорожки.

Монтаж проходного выключателя

Установка проходного устройства немного сложнее, чем монтаж обычного выключателя. Для правильной разводки проводов, необходимо использовать монтажный короб, в котором будет производиться подключение проводов.

Монтаж проходного элемента электрической арматуры начинается с отключения подачи электричества. Для этой цели необходимо отключить входные автоматические предохранители или вывернуть пробки.

К осветительным приборам “0” от электрического щитка подводится напрямую. Фазный провод подводится к одному из выключателей. Затем от этого элемента два провода подсоединяются к двум контактам другого устройства, а выход второго элемента к приборам освещения для того чтобы установить проходные устройства необходимо приготовить все необходимые для этого материалы и инструменты.

Набор инструментов для работы:

1. Отвёртка шлицевая и крестовая.
2. Пассатижи.
3. Канцелярский нож.
4. Молоток.
5. Зубило.
6. Перфоратор.
7. Короновидное сверло.

Установка одноклавишного проходного выключателя

Схема подключения одноклавишного выключателя

Монтаж одноклавишного проходного элемента необходимо начинать с установки распределительного короба. Коробка устанавливается на равном расстоянии от двух выключателей, под потолком.

К коробке от щитка подводится “фаза” и “0”. От распределителя делается с помощью зубила и молотка штроба, до того места, где будет установлен выключатель. По этой штробе ведётся к первому выключателю трёхжильный кабель.
Перед тем как установить устройство, с помощью перфоратора и специальной насадки делается углубление в стене, в которое устанавливается подрозетник.

Его необходимо полностью утопить в стене и зафиксировать с помощью гипсовой шпатлёвки. В подрозетник вводится кабель. Одна жила кабеля, которая будет подключена к фазному проводу, подсоединяется ко входу элемента электрической арматуры, две другие жилы кабеля подсоединяются к выходу выключателя и ведутся в распределительную коробку, где соединяются с выходными проводами второго выключателя.

Входной провод второго выключателя подводится к элементам освещения. Таким образом, включение осветительного прибора возможно только в том случае, когда два выключателя одновременно включены в один контур. При таком подключении каждый электротехнический прибор позволяет включить освещение и отключить его.

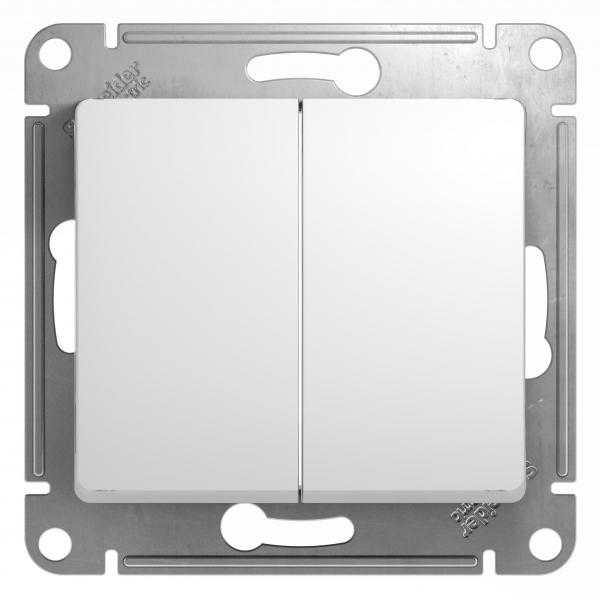

Установка двухклавишного проходного выключателя

Схема подключения двухклавишного выключателя

Монтаж двухклавишного устройства отличается от предыдущей конструкции, только в количестве жил кабеля которые будут подведены к нему, и количеством клавиш.

В случае подключения двухклавишного проходного элемента потребуется подвести к первому механизму 5 отдельных жил, и 6 жил ко второму.

К первому подводится фазный провод к двум входящим клеммам или к одной, если конструкция выполнена таким образом, что позволяет подвести фазный провод только к одной входящей клемме. На выходе из устройства установлены 4 клеммы, к которым подключаются по одной жиле провода.

Четыре жилы ведутся в распределительную коробку, где соединяются с четырьмя входящими клеммами второго устройства.

На этом этапе важно не перепутать пары проводов, которые должны быть разделены таким образом, чтобы две жилы первого элемента арматуры были соединены с двумя жилами другого, отвечающего за включение одного светового прибора.

Два выхода второго выключателя подсоединяются к отдельному световому прибору. Именно по этим проводам будет подведено “фаза” электрического тока.

Установка трёхклавишного выключателя

Схема подключения трёхклавишного выключателя

Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов.

Сложно переоценить достоинства устройства такой конструкции, когда необходимо выключить свет на втором этаже, находясь при это на первом, а перейдя на второй этаж здания осуществить выключения освещения на первом этаже.
Как и при установке 1 и 2 клавишных устройств, для правильной работы системы необходим монтаж распределительной коробки, в которой будет осуществляться соединение и распределение проводов к приборам и нагрузке.

Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток. Эта жила подключается одновременно к 3 входным клеммам 1 прибора.

На выход подключается 3 пары проводов, которые ведутся ко второму проходному выключателю и присоединяются попарно к клеммам входа прибора. На выходе получатся три независимых друг от друга контура, которые будут включать светильники.

По завершении подключения элементов, провода фиксируются в штробе с помощью дюбелей с хомутами, затем тщательно заделываются гипсовой шпатлёвкой в толще стены.

Выключатели монтируются в подрозетники с помощью выдвижных лапок. Для этого необходимо снять декоративную пластмассовую накладку и проворачивая равномерно болты, которые выдвигают фиксирующие элементы, закрепить внутреннюю часть прибора.

После проведения этой процедуры устанавливаются клавиши и декоративная часть устройства. Немного иначе, производится установка проходного устройства в деревянных домах. При установке такого оборудования применяется наружная проводка, без заделки в стену. Обычно применяют для этих целей монтажную гофрированную трубу, а приборы монтируют в металлических подрозетниках. Распределительный короб также должен быть металлическим.

Трёхклавишный проходной выключатель позволяет включать не только осветительные устройства расположенные в разных комнатах или этажах здания, но регулировать интенсивность освещения одного прибора, например люстры, в одной комнате.

Блиц-советы

1. При проведении монтажных работ, для того чтобы убедиться в отсутствии электрического тока, применяют индикаторную отвёртку. Держа этот инструмент в правой руке, необходимо дотронуться указательным пальцем до торца отвёртки, а острой её частью до оголённого проводника. Если в этот момент индикатор начнёт светиться, то в цепи есть опасное напряжение.
2. Для того чтобы проходными устройствами было удобно пользоваться, наиболее подходящая высота для их установки должна быть около 90 см. От дверного проёма электротехническая арматура устанавливается на расстоянии 20 см.
3. В спальне проходные элементы электроарматуры позволяют отключить освещение, не вставая с постели, для этой цели одно из устройств устанавливается непосредственно возле кровати, а другое, у дверного проёма.
4. При установке электротехнической арматуры на улице следует приобрести приборы, которые предназначены для наружной установки. Такие устройства должны иметь степень защиты не менее IP44.
5. Во время проведения монтажных работ, перед отключением электричества, с помощью индикаторной отвёртки определяется фазный провод, который будет подведён к выключателю. Такой способ монтажа, позволяет легко обесточить патрон, для замены лампочки.
6. Несмотря на то, что в системе используется два устройства, максимальная подключаемая мощность, не должна превышать значения рабочей нагрузки одного устройства. Стандартный ток потребления таких устройств – 10 А.
7. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Например, на выходе одной клавиши первого прибора ведутся два провода синего цвета, а от второй клавиши провода жёлтого цвета, которые соединяются попарно с клеммами второго элемента.
8. Не рекомендуется производить соединение проводов в монтажных коробках методом скрутки. Для качественного соединения применяются изолированные медные гильзы, либо клеммы с винтовым зажимом.
9. При проведении работ необходимо соблюдать правила техники безопасности. Если есть сомнения в своих силах, следует обратиться к профессиональному электрику, который выполнит все необходимые работы.

housetronic.ru

Одноклавишный проходной выключатель: схема подключения и использование

Представьте себе длинный коридор, в который надо войти. Его освещение должно быть идеальным, и этого добиться сегодня не проблема. Единственный минус – это возможность управлять освещением из разных мест. Хотя и эта проблема сегодня решена, для чего используется так называемый проходной выключатель. В настоящее время производители предлагают два вида данного прибора: одноклавишный проходной выключатель и двухклавишный. С помощью первого управление освещением может производиться с двух мест, с помощью второго с трех.

Чем же отличается выключатель данного типа от обычных? Все дело именно в способе управления источником света, находящемся в одном помещении. Для этого устанавливать два простых выключателя не имеет смысла. Такая схема просто не будет работать. Чисто конструктивно выключатель одноклавишный проходной отличается от стандартных режимом переключения. Он носит перекидной характер. Отсюда и внутренняя схема подключения контактов, один из которых – это общий контакт для двух других, находящихся в разных переключателях. Чтобы понять, о чем идет речь, обратите внимание на схему подключения снизу:

Схема подключения

Как и в случае с простыми выключателями, проходной размыкает фазный контур. Внутри прибора установлено три контакта:

• один соединен с питанием, то есть, с фазой;
• два других являются переключаемыми контактами.

Два последних из трех соединяют выключатели между собой через распределительную коробку. Во втором приборе общий контакт напрямую соединен с источником света.

Если говорить именно о монтажном процессе, то необходимо отметить, что от одноклавишных проходных выключателей отводится трехжильный кабель, потому что с его помощью придется подключать три контакта в приборе.

Где используется

Сфера применения одноклавишных выключателей проходного типа не очень большая. Вот несколько мест, где их можно установить:

• выше обозначенные длинные коридоры;
• на лестничных маршах разных этажей, что позволяет включить свет на первом этаже, а выключить на всем пролете на последнем;
• в спальнях можно также их использовать, установив один на входе в комнату, а другой около кровати;
• в сложных по конфигурации помещениях разного назначения;
• уличное освещение также можно организовать с использованием этих приборов, к примеру, на садовых дорожках или аллейках.

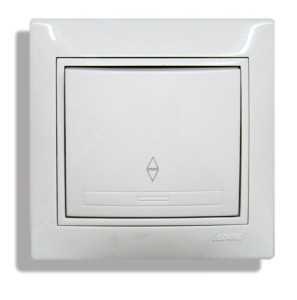

По внешнему виду проходной прибор ничем не отличается от стандартного обычного. Его можно определить только по конструктивным особенностям, а, точнее, по трем контактам. Ели говорить о двухклавишном варианте, то это практически два одноклавишных, поэтому логично будет считать, что у него шесть контактов. Так оно и есть на самом деле.

С установкой этого электрического элемента может справиться любой электрик, ничего сложного в этом нет. Кстати, многие производители схему соединения указывают на тыльной стороне, обозначая контакты. Если после проведения монтажа лампочка или светильник не загорелся, значит, неправильно было проведено соединение кабеля и контактов. Придется еще раз разобраться в схеме и переподключить ее.

В настоящее время производители предлагают переключатели разных моделей, разного дизайна. Есть на рынке приборы премиум класса, есть дешевые варианты. Подобрать под дизайн интерьера помещения их сегодня не сложно. Специалисты же рекомендуют приобретать элементы электрических систем освещения данного типа от известных производителей, которые гарантируют долгую их эксплуатацию. К примеру, марки «Legrand».

onlineelektrik.ru

Как подключить проходной выключатель

 Монтаж и подключение проходных выключателей света в отличие от простых выключателей,- создают для наших помещений дополнительный комфорт.

В теме будет  дано разъяснение  к каждой отдельной электрической схеме подключения проходных выключателей.  На схематичном изображении \рис.1\ показан способ монтажа  двухпроводной однофазной электропроводки с подключением проходных выключателей,  с соединением к корпусу светильника  заземляющего провода.

Схема подключения 3 проходных выключателей

рис.1

Электрическая схема для такого способа подключения будет выглядеть следующим образом:

рис.2

Подключение двух одноклавишных, одного двухклавишного выключателей

Выполнение правильного соединения в распределительной коробке с подключением:

1. двух проходных одноклавишных выключателей;
2. одного проходного двухклавишного выключателя;
3. светильника,

как это показано в схематичном изображении рис.3, — выполняемые соединения относятся к электрической схеме рис.2.

рис.3

Для пользования освещением \одного светильника\ из трех мест,  подключаются два проходных выключателя, расположенные по краям схемы \рис.3\  и  один  крестовой выключатель  расположенный  в схеме посередине.

Крестовой выключатель,  обычно имеющий такое название  в электрических схемах, — является двухклавишным проходным выключателем.

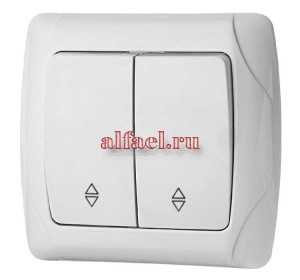

выключатель двухклавишный проходной СП \Viko \

Схема подключения двух проходных одноклавишных выключателей

управление освещением из двух мест двумя проходными одноклавишными выключателями

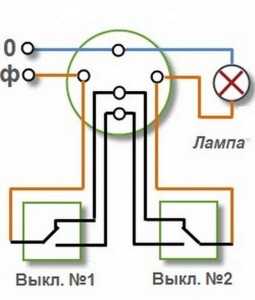

Управление освещением \люстрой\ из двух мест, как это показано в схеме рис.4   осуществляется двумя проходными  одноклавишными  выключателями.

рис.4

Схематическое изображение  \рис.5\  наглядно показывает на правильное выполнение контактных соединений в распределительной коробке для подключения:

1. светильника \лампы, люстры\;
2. двух проходных одноклавишных выключателей.

Схемы двух рисунков \4 и 5\  являются одинаковыми.

рис.5

При отключении света с  первого  проходного выключателя \выключатель №1\,   контакт данного выключателя переключается на второй контакт провода по которому  начинает  протекать  ток,  в результате такого переключения на вторую линию,-  можно включить освещение со второго проходного выключателя \выключатель №2\.

  Первый  проходной выключатель,  подключается к фазному проводу \рис.5\  от внешнего источника электрической энергии.  Нулевой провод имеет прямое подключение к контакту электрического патрона.

 Включение и отключение  в схеме рис.5    позволяют контактам проходных выключателей подключаться к фазному потенциалу.

выключатель СП проходной одноклавишный

Подключение двух двухклавишных, двух одноклавишных выключателей

Управление освещением \люстрой, лампой\ из четырех мест как это показано в электрической схеме рис.6,    схема которой   состоит из трех отрезков двойной проводки, необходимой для включения и отключения освещения, осуществляется:

• двумя проходными одноклавишными  выключателями;
• двумя  проходными двухклавишными  выключателями.

Два проходных одноклавишных выключателя  для подобных схем,-  устанавливаются по краям в электрической схеме.

рис.6

Если внимательно проследить данную схему для отдельного ключа,  значение слова которого встречается в разделе электротехники,- можно заметить, что включение и отключение  светильника  беспрепятственно осуществляется как с проходных одноклавишных выключателей так и с проходных двухклавишных выключателей.

Подключение одноклавишного проходного выключателя

Схему рис.7  можно охарактеризовать как включение люстры, состоящей из двух групп ламп,  каждая группа которой допустим может иметь по четыре лампы \люстра из восьми ламп\ либо данная электрическая схема может представлять из себя включение двух отдельных светильников \двух отдельных люстр\.

рис.7

Управление освещением для данной схемы \рис.7\   так сказать, успешно можно проводить с помощью одного проходного одноклавишного выключателя.  Лампы в схеме относительно внешнего источника электрической энергии — подключены параллельно.    Проходной одноклавишный выключатель соединен с фазным проводом.

В общем то сложного здесь ничего нет.  После выполнения любого монтажа электропроводки и подключения проводов:

• к светильнику;
• к выключателям;
• к электрическим розеткам,

— необходимо, перед подключением к внешнему источнику электрической энергии, проверить электрическую схему выполненных Вами соединений — на сопротивление.

Для этого, берутся два провода в распределительной коробке:

• провод от выключателя;
• провод от лампы,

— подсоединяете два провода к щупам прибора Омметра.  При наличии в электрической схеме помещения одного светильника, Ваш прибор должен указывать на сопротивление светильника при включенном выключателе.

Если Ваш прибор при проведении такой диагностики будет указывать на нулевое значение сопротивления,- необходимо в этом случае пересмотреть выполненные Вами соединения.  Убедившись в отсутствии короткого замыкания в электрической схеме Вашего помещения,- можно выполнять подключение двух проводов в распределительной коробке к внешнему источнику электрической сети.  Провод поступающий от выключателя подключается к фазному проводу, провод поступающий от лампы подключается к нулевому проводу.

zapiski-elektrika.ru

Проходной выключатель — схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Зачем необходим проходной выключатель?

   Вопрос экономии электроэнергии сегодня стоит остро и в этом помощь может оказать проходной выключатель. Как? Мы заходим в подъезд, включаем свет, а на своем этаже гасим освещение другим выключателем. И наоборот. Выходя из дома на улицу, у себя на площадке свет включается, а внизу убирается. В таких случаях используют проходной выключатель, выполняющий функции переключателя.

Подключение проходного выключателя двухклавишного и трехклавишного — Фото

   Схема подключения проходного выключателя выбирается исходя из числа точек управления. А их может быть несколько:

• на каждой площадке многоэтажного дома,
• в длинном коридоре на выходе из нескольких комнат.

Как подключить проходной выключатель, мы и расскажем сегодня в этой статье.

   Простой выключатель содержит всего две контактные клеммы с двумя подводимыми проводами.

   Проходной выключатель — называемый переключателем цепей — имеет три клеммы и к нему подходят три провода. Чтобы включать и выключать свет из большего числа мест, нужны так называемые перекрестные выключатели, имеющие четыре контакта и четыре подходящих провода. Надо сказать, что так подключаются не только лампы (накаливания, люминесцентные, энергосберегающие), но и любые электрические приборы, требующие управления из разных мест.

Немного теории о проходных выключателях

   Назначение проходного выключателя состоит в переключении электрических цепей. Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя.

Схема подключения проходного выключателя с двумя точками управления — Фото

   В обоих случаях мы имеем по три контакта и три подходящих провода, и происходит простое переключение контактов. Но в первом случае электрические цепи при нажатии или соединяются, или разъединяются. В проходном же выключателе одновременно размыкается одна и замыкается другая цепь.

Пример функционирования проходного выключателя

   Возьмем электрическую цепь, состоящую из лампочки и двух одноклавишных проходных выключателей.

   Лампочка не горит, то есть две цепи разорваны. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается. Переходя ко второму выключателю, при нажатии мы, разрывая цепь, гасим лампу и одновременно подготавливаем другую линию, для включения с первого выключателя.

   Сущность функционирования такого выключателя состоит в перекидывании контактов — один замыкается, другой размыкается. Проходной выключатель, если не использовать один из контактов, может работать как обычный. Но из финансовых соображений лучше отказаться от этого: обойдется дороже.

Виды проходных выключателей

   Выпускаются выключатели проходные с различным числом клавиш. Одноклавишные мы уже рассмотрели. Проходной выключатель двухклавишный используется для подключения/отключения двух ламп, находящихся в разных точках.

   Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Лампы могут находиться и в одной люстре, тогда можно менять освещенность помещения.

   Трехклавишный выключатель, по аналогии с двухклавишным, предназначен для включения трех ламп.

Подключение трехклавишного проходного выключателя — схема — Фото

   Схема подключения проходного выключателя позволяет включать лампочки из трех точек. Нужно будет взять два одноклавишных и один перекрестный выключатели, который, в простейшем случае, представляет два переключателя одноклавишных с внутренними перемычками. Применяя два перекрестных выключателя, собирают управление из четырех мест.

   Здесь нужно помнить одно. Чем больше точек управления, тем сильнее усложняется схема подключения проходного выключателя. Загруженность проводами может создать в дальнейшем непреодолимые трудности. При ремонтах обслуживающий электрик может просто не разобраться в схеме, найдя выход в ее упрощении. В результате включать освещение придется всего лишь из одного места.

Схема подключения проходных выключателей — Видео инструкция

Еще Видео материалы

Как подключить проходной выключатель

   Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

   Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.



   Обратите внимание на то, как правильно штробить стены под проводку.

   В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

  Имеется видео инструкция

   Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

   В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

   Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

• Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.

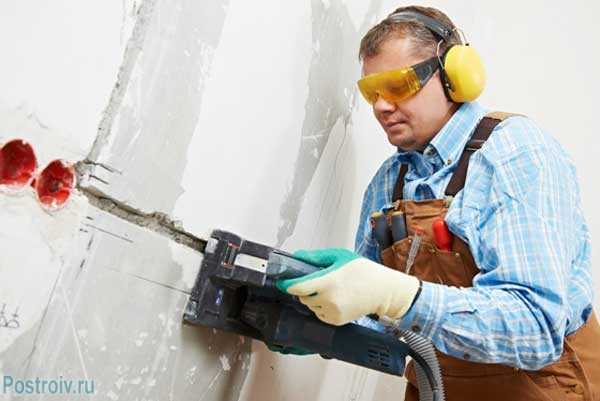

• Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
• В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
• Далее подключается проходной выключатель.
• Собрав всю схему, необходимо ее проверить перед подачей напряжения.

   Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

• При положительных результатах штукатурим и красим необходимые места.

   Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

postroiv.ru
