Подключение реле сухого хода и реле давления к погружному насосу

Для начала давайте пробежимся по теории, ответим на вопрос: “зачем нужно реле защиты от сухого хода для скважинного насоса?”, а потом уже рассмотрим, принцип работы и как подключается данное реле.

Сухой ход насоса

Сухой ход насоса — это такое состояние, при котором насос работает вхолостую, без воды. В таком состоянии насос быстро перегревается и в считанные минуты может выйти из строя. Для обеспечения безопасной работы насоса было придумано реле защиты от сухого хода.

Давайте вкратце рассмотрим, чем может быть вызван, сухой ход насоса:

1. Когда неправильно выбрана мощность насоса — например, выбран насос с большой производительностью, который выкачивает всю воду из скважины.
2. Когда в скважине естественным образом понизился уровень воды.
3. Негерметичность водонапорной трубы.

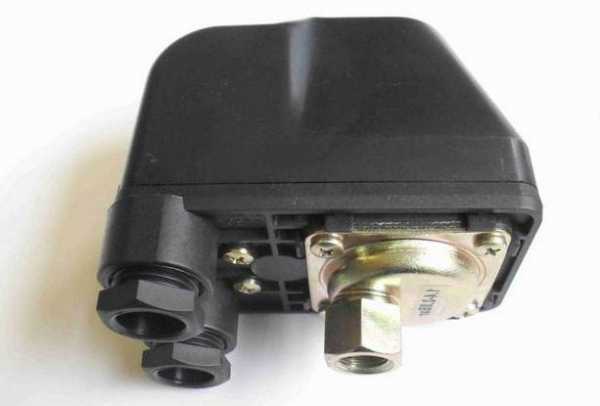

Принцип работы реле сухого хода

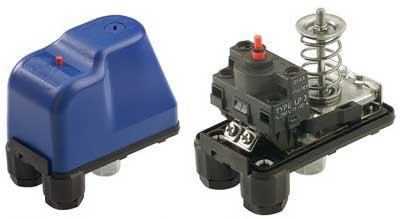

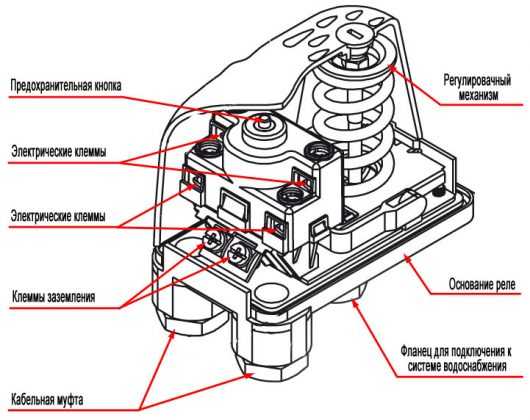

Сейчас давайте рассмотрим как работает реле сухого хода. Если разобрать реле, то под крышкой мы увидим: предохранительная кнопка,  группа нормально разомкнутых контактов для отключения насоса и две пружины для регулирующую давления отключения.

Когда в водонапорной трубе исчезает вода, то в системе водоснабжения резко падает давление. В этот момент реле, под действием пружины, размыкает контактную группу, которая в свою очередь отключает подачу электрического тока на насос.

Повторное включение реле в работу осуществляется путем нажатия на предохранительную кнопку. Контакты замыкаются, тем самым собирается цепь включения насоса, который создает в системе необходимое давление, находится в пределах 1 — 1,5 атмосфер. При таком давлении в системе контакты реле сухого хода будут постоянно замкнуты.

Регулировка работы реле

В заводских условиях реле сухого хода настраивается на давление 0,5 — 0,8 атм. При этом давлении контакты разомкнуться и отключат насос.

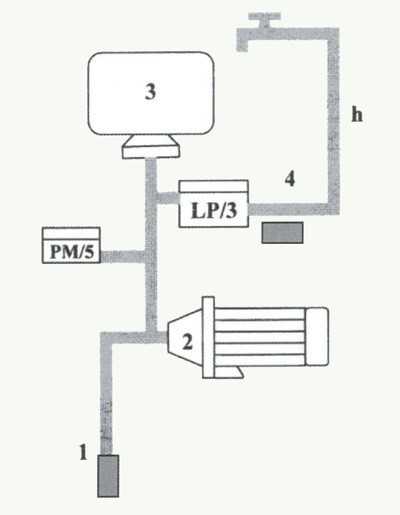

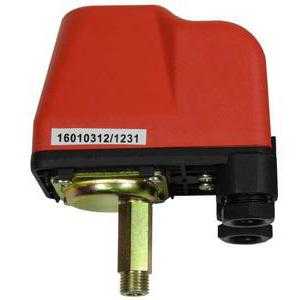

Рассмотрим процесс регулировка давления отключения на примере реле LP/3. Для этого необходимо проделать ряд операций:

1. Отключить питание насоса от электросети.
2. Откройте защитную крышку реле.
3. На маленькое пружине заверните гайку по часовой стрелке, тем самым будет увеличиваться давление первоначального включения.
4. На большой пружине, Зажимая гайку по часовой стрелке, мы поднимем давление выключения насоса.
5. После регулировки реле нам надо определить давление отключения: для этого необходимо произвести разбор воды системе, например открыть кран в раковине, по мере опустошения системы водоснабжение, давление воды  будет уменьшаться. По манометру отследить при каком давлении разомкнуться контакты реле. Должен произойти щелчок и предохранительная кнопка выйдет из корпуса.

Путем таких нехитрых манипуляций мы можем установить нужно нам давление отключения.

Как подключить реле сухого хода

Реле защиты от сухого хода монтируется в систему водоснабжения через, так называемый пяти вывод, это такой штуцер, который иметь пять выводов подключения:

1. Подвод воды  в систему
2. Выход на гидроаккумулятор
3. Выход для манометра
4. Выход для подключения реле сухого хода
5. Выход воды в систему.

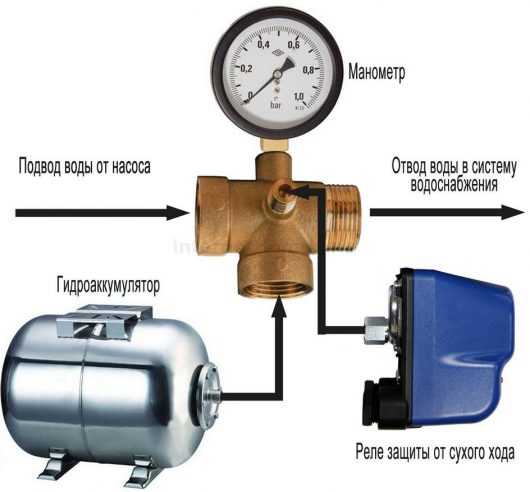

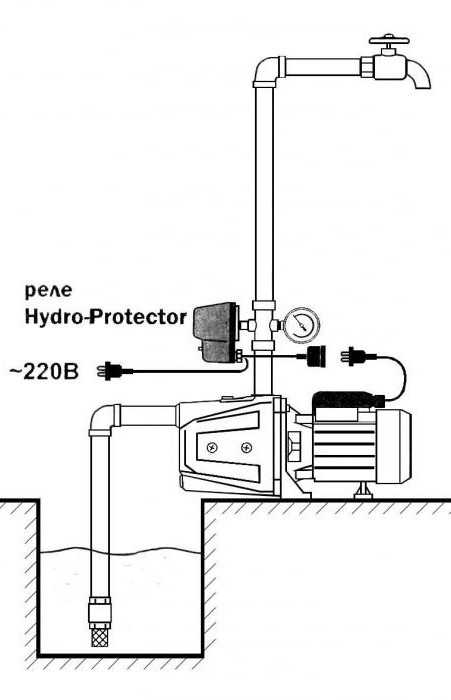

Наглядно это можно увидеть на следующем рисунке:

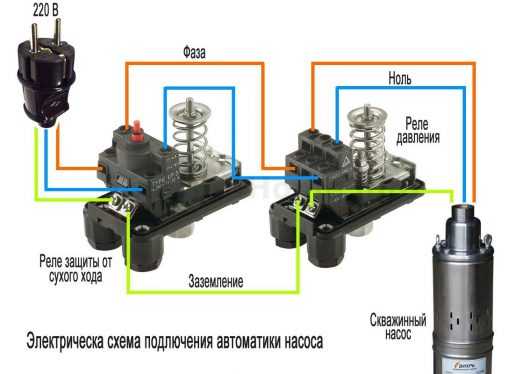

Так как реле сухого хода работает в паре с реле давление то электрическая схема подключения этих реле выглядит следующим образом.

Реле защиты от сухого хода обязательно к установке, так как оно гарантирует длительный срок службы насоса. В случает выхода из строя насоса из за работы на сухую считается не гарантийным!
