Схема водоснабжение частного дома из колодца: особенности монтажа

Водоснабжение дома – обязательная составляющая комфортного проживания. Обеспечить его в городе не проблема. Однако проживающим на даче или в сельском доме, приходится искать альтернативу центральному водопроводу. Один из вариантов автономных источников воды — шахтный колодец. Сооружение это насчитывает тысячелетнюю историю, но до наших времен принципиально не изменилось. Чего нельзя сказать о доставке воды из него.

Разберем, как организована схема водоснабжения частного дома из колодца в наше время, а также её сравнительные плюсы и минусы.

Краткое содержание статьи:

Достоинства и недостатки водоснабжения из колодца

Главных минусов колодца, как источника, два:

• зависимость дебита (максимальный объем воды, выдаваемой в единицу времени) от сезона:
• существенное влияние на качество воды экологических условий как региона, так и близлежащей местности.

Этим колодец отличается от скважин, особенно артезианских, доходящих до глубоких водоносных горизонтов, где выход и качество воды стабильное. К сожалению, минусы шахтного колодца не устранимы. Ведь они напрямую связаны с принципами его функционирования. Питаются колодцы от грунтовой воды, запасы которой, пополняются за счет осадков и близлежащих водоемов. Поэтому, несмотря на некоторую естественную грунтовую фильтрацию и очистку, в колодезную воду неизбежно попадают вредные вещества из атмосферы, сбрасываемых в реки отходов.

На дебит колодца значительно влияют сезонные колебания уровня грунтовых вод. Например, характеризуюсь весенним зеркалом воды почти вровень с землей, к августу шахтный водозабор может полностью пересохнуть.

Почему же, несмотря на указанны значимые недостатки, колодезные сооружения до сих пор остаются популярными? Все просто. Во-первых, они отличаются особой простотой устройства и обслуживания, по сравнению с глубокими скважинами. Во-вторых, качество воды из них все же на порядок лучше, чем из открытых водозаборов (рек, озер, прудов).

Также следует учесть, что схема подачи воды из колодца в дом по сравнению с централизованным водоснабжением, более экономична. При сегодняшних ценах на воду, даже если качество не позволяет применять ее иначе как техническую, автономный источник окупается за несколько лет.

Колодец в схеме водоснабжения: виды, особенности устройства и эксплуатации

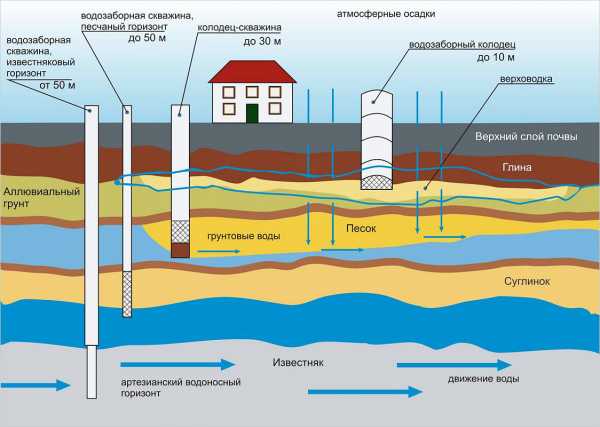

Все конструкции водяных колодцев можно разделить на три типа:

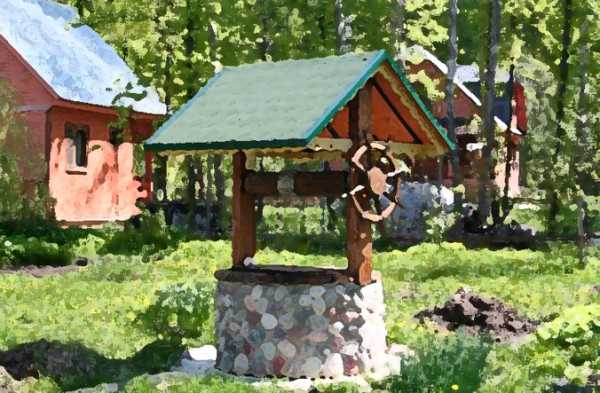

1. Шахтный или «классический» колодец. Наиболее популярный из всех видов. Представляет собой узкую выборку грунта квадратного или круглого сечения глубиной до 20 метров и шириной до метра с небольшим. Для предохранения от обрушения стены колодца укрепляют деревянными срубами, бетонными конструкциями, кирпичной или каменной кладкой.

2. «Абиссинский колодец» или игольчатая скважина — перфорированная труба, с острым наконечником. Ее вбивают в землю до водоносного слоя, после чего качают воду ручным или поверхностным насосом.

3. Колодец–скважина. Сооружение представляет собой нечто среднее между скважиной и шахтным колодцем. Это пробуренная шахта 30-40 см диаметром, глубиной 15-20 метров. Её ствол по всей длине укрепляется обсадными трубами из бетона, стали или керамики, нижнее звено которых перфорировано.

Особых мер защиты требуют шахтные сооружения:

• от попадания пыли, мусора и осадков над ними монтируют оголовки с крышками, возводят скатные навесы или даже небольшие закрытые домики;
• чтобы уберечь колодец от попадания грязной «верховодки»: талых, дождевых и сточных вод из верхних слоев почвы, устраивают гидроизоляцию его верхней части, на глубину до 2,5 метров. Вокруг оголовка делают отмостку с уклоном от шахты;
• для предотвращения намерзания льда на стенках в зимний период оголовок утепляют. С этими же целями, а также для компенсации морозного пучения, вокруг колодца в грунте выбирают пазухи, затем заполняемые сначала засыпным утеплителем и слоем гидроизоляции из мятой глины сверху.

Читайте также: Водоснабжение частного дома

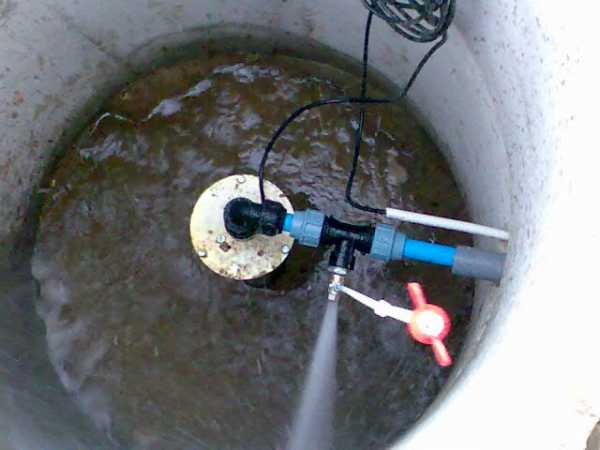

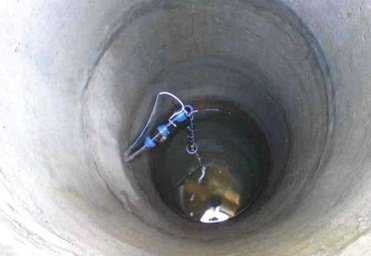

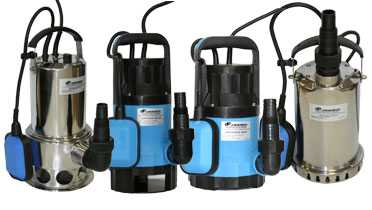

Схема водоснабжения частного дома с погружным насосом

Наиболее простая схема для устройства водопровода на даче из колодца с погружным (глубинным) насосом – водоподающий агрегат с подключенным шлангом. Его спускают в колодец, включают и пользуются водой. Покидая участок, дачники извлекают оборудование, увозят с собой или прячут.

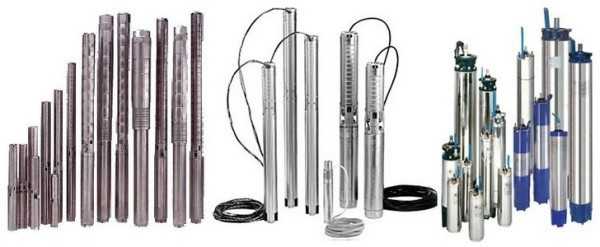

Насос называют погружным, так как он способен работать только в притопленном положении, а забор воды происходит через отверстия в его корпусе. По принципу действия такие агрегаты могут быть вибрационными, центробежными, в том числе вихревыми, и винтовыми.

Капитальный водопровод в частном доме от колодца с погружным насосом (см. рис.1) состоит из следующих узлов:

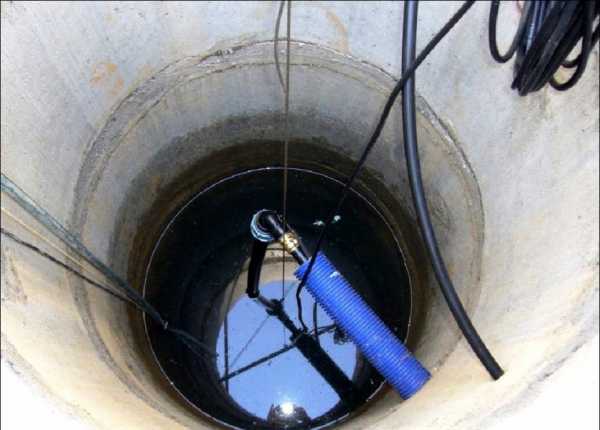

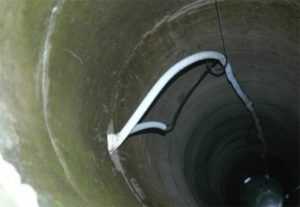

1. Глубинный насос с поплавковым датчиком, размещенный вблизи дна колодца. Датчик необходим для защиты от работы «всухую». Если из колодца ушла вода, то поплавок опускается, отключая насос.
2. Гибкий шланг, идущий от насоса до магистральной трубы. Он позволяет легко извлекать агрегат для обслуживания или ремонта. Соединительный переходник располагают в приямке или колодце. В приямке также размещают вентиль обратного слива, позволяющий при необходимости полностью опорожнить систему водопровода.
3. Электрический кабель питания насоса. Проводка его возможна под землей либо на столбах.
4. Подземная магистраль от колодца к домашней разводке. Если колодец расположен недалеко, как магистральный трубопровод могут использовать шланг насоса. Тогда его прокладывают внутри канала из пластиковой или асбоцементной трубы.
5. Узел подвода в дом.
6. Внутридомовая разводка, включающая бак запаса воды или гидроаккумулятор.

Хотя такая система водоснабжения частного дома из колодца предельно проста, она требует использования промежуточного ресивера (гидроаккумулятора или накопительной емкости). Причина в том, что дискретный режим работы (когда водоразборные краны часто открывают и закрывают) для водоподающего агрегата нежелателен.

Работает система следующим образом: открывая кран, мы забираем воду из гидроаккумулятора или бака. При падении уровня воды или давления в гидроаккумуляторе ниже критического, поплавковый датчик накопительного бака или реле давления запускает погружной насос. Вода поступает до тех пор, пока не наполнит бак либо не создаст необходимое давление в гидроаккумуляторе.

Важно! При эксплуатации протяженных магистралей либо безнапорных накопителей для комфортного водопользования могут устанавливаться дополнительные насосы подкачки.

Читайте также: Схема дачного водопровода

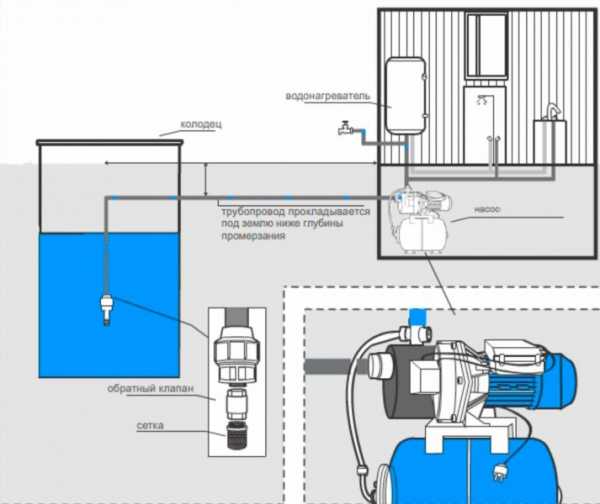

Схема водопровода из колодца с подачей воды насосной станцией

Данная система предусматривает подачу воды с помощью насосной станции, сочетающей насос, реле давления и гидроаккумулятор. Она способна снабжать водой как частный дом, так крупное фермерское хозяйство или коттеджный поселок.

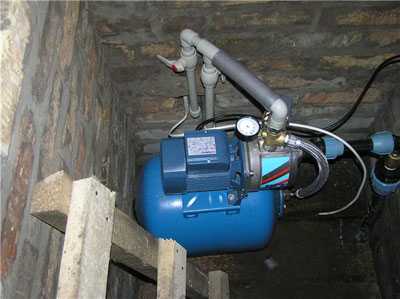

Станцию располагают в небольшой утепленной постройке рядом с колодцем либо в приямке. Ведь, если насосный узел организовывать в доме, то придется мириться с шумом, сопровождающим его работу.

На окончательное место размещения водоподъемной установки влияет и расстояние от дневной поверхности до зеркала воды. Поверхностные насосы ограничены по высоте всасывания – она не может превышать 8 м. Кроме того, чем ближе агрегат к зеркалу, тем выше его производительность. Поэтому, зачастую, насосные станции заглубляют в приямки.

Схема состоит из следующих узлов и элементов (см. рис. 2):

• заборный патрубок с механическим фильтром грубой очистки и линией подачи;
• насосная станция;
• питающий станцию токоподводящий кабель;
• наружная магистраль;
• узел ввода;
• внутридомовая разводка.

Автоматический режим работы такой водоподающей система, аналогичен работе системы с погружным насосом. При открытии водоразборного кран либо срабатывания клапана сантехнического устройства, давление в системе падает, и реле давления включает насосную станцию. Когда краны закрыты, набор гидроаккумулятором установленного давления подтверждается командой реле на отключение оборудования (перевод его в режим ожидания).

Устройство водопровода в частном доме своими руками от шахтного колодца по схеме с насосной станцией сегодня наиболее популярно, так как предполагает простую установку готового к работе водоподъемного комплекта заводской сборки.

Особенности внутридомовой разводки

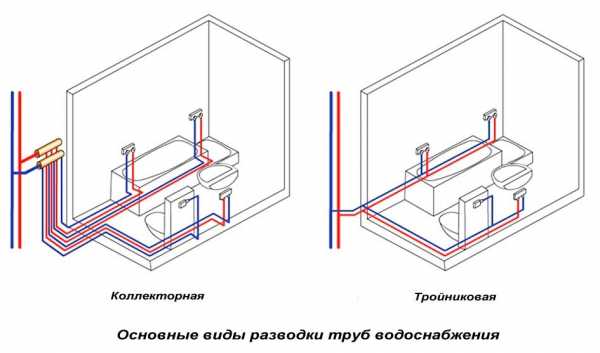

Для внутренней разводки используют следующие схемы раздачи воды потребителям:

1. Для небольших домов или дач, где число водоразборных устройств не превышает 3-5 точек – последовательная или тройниковая подводка. Прокладывается одна линия, от которой с помощью тройников выполняется подача к водоразборным устройствам – смесителю, бачку унитаза, бойлеру, нагревателю ГВС и т.д.
2. Коллекторная разводка – более сложная. Воду к каждому потребителю или их группе подводят отдельным шлейфом от общего коллектора, расположенного на вводе питающей магистрали в здание. Такая схема подойдет даже крупному хозяйству, с мощной и сложной системой полива. Отдельными потребителями в неё могут входить баня, бассейн, душевые, санузлы на улице или на разных этажах здания.

Обязательным элементом схемы внутренней разводки водоснабжения дома из колодца служит узел водоочистки. В зависимости от качества воды он составляется из одного или нескольких последовательных каскадов, использующих при необходимости отстойники, ионообменные фильтры и т.д. Если химический и бактериологический состав в норме, то можно ограничиться модулями грубой и тонкой фильтрации. Они очищают воду только от взвешенных частиц.

Важно! Проверку качества водозабора на первый год его эксплуатации выполняют ежеквартально, далее – ежегодно. В случае форс-мажоров (техногенных авариях, природных катаклизмах и пр.), способных даже теоретически повлиять на качество воды, а также при заметном изменении ее вида, вкуса и запаха, проверку выполняют немедленно, а дальше, как можно чаще, пока ситуация не стабилизируется.

Читайте также: Проектирование сетей водоснабжения и канализации

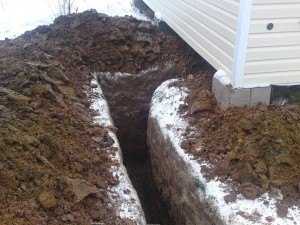

Наружная магистраль в схеме водоснабжения частного дома

Обустраивая магистральный водопровод от колодца к дому учитывают, что:

1. Глубина заложения всесезонных коммуникаций выбирается ниже уровня промерзания грунта. Однако, если это затруднительно (по финансовым или техническим соображениям), то трубы утепляют, используя засыпную теплоизоляцию либо иной влагостойкий тип утеплителя. Дополнением к утеплению может служить кабельный электроподогрев. Он полностью минимизирует риск перемерзания коммуникаций даже на протяжении длительных особо холодных зимних периодов.
2. В сезонном загородном доме либо на дачном участке можно заложить и неглубокую магистраль. В этом случае к зиме придется побеспокоиться о консервации системы: полностью слить воду, а при необходимости, демонтировать и спрятать насосное оборудование. Поэтому, для опорожнения уличной магистрали ее обязательно прокладывают с уклоном в сторону сливного вентиля. Его размещают у колодца или в домовом приямке. Соответственно туда же выполняют уклон магистрали.
3. Прокладку кабеля питающего насосное оборудование и слаботочных сетей автоматического управления (при наличии), как правило, выполняют вместе с трубой водопровода.

4. Чтобы не нарушить гидроизоляцию фундамента (особенно при наличии подвала), в схеме водоснабжения дома из колодца вход магистрали выполняют через металлическую или пластиковую гильзу. Ее тщательно герметизируют как снаружи, так и внутри (между трубой и гильзой). Зазор заполняют специальным герметиком, раствором, битумной мастикой либо чеканят пропитанной маслом паклей.

5. Чтобы организовать орошение огорода, газонов, клумб, обычно достаточно вывести сквозь цоколь трубу с вентилем и рифленым патрубком для шланга. Для сложных автоматизированных систем полива необходимо создание отдельного узла. Размещаться он может дома в специальном помещении или в отдельно стоящем сооружении. Подключают магистраль полива к домовому водопроводу до системы очистки.

Читайте также: Водоснабжение и водоочистка для комфортного проживания в доме

Полезные советы в заключение

Система водоснабжения из колодца удобна и выгодна, если ее изначально грамотно спроектировать, нарисовать подробный чертеж, а затем правильно смонтировать.

• Особое внимание уделите качеству воды. Периодически выполняйте осмотр, при необходимости очистку и обеззараживание колодца. Нужные консультации применительно к местным особенностям дает городская или районная СЭС. Посещая ее, с собой можно взять не только образец воды, но и фото колодца с проблемой.
• Вместо дорогостоящего бронированного кабеля питания насоса можно использовать обычный провод, но проложить его в кожухе из трубы ПВХ или полиэтилена низкого давления. Помимо защиты, это решение позволяет заменять проводку, не выкапывая её из земли.
• Сбои в работе автоматики насосной станции могут быть вызваны падением давления в кожухе гидроаккумулятора. У емкостей до 150 литров (включительно) оно должно составлять 1,5 бар. Проверяют давление обычным автомобильным манометром, а при необходимости подкачивают ручным насосом.

Смотрите полезное видео по устройству системы водоснабжения из колодца:

www.project-home.ru

Водоснабжение частного дома из колодца

Как известно, без воды достойно и качественно организовать свой быт невозможно. И если жителям квартир в этом смысле повезло больше, так как их обслуживает центральный водопровод, то владельцам загородных жилых квадратных метров приходится брать такие заботы на себя. Очень часто они решают организовать водоснабжение частного дома от колодца. Такое решение сегодня популярно из-за того, что колодец – более простая конструкция и расходы на его установку намного меньше, чем на бурение скважины. Да и колодезная вода всегда считалась вкусней и качественней.

Преимущества:

• Для его устройства не требуется специальное разрешение;

• Заниматься копкой колодца может любой человек, который владеет базовыми навыками в этой области;

• Если правильно оборудовать источник, то он прослужит много десятилетий;

• Высокое качество питьевой воды.

Содержание

1. Выбираем место
2. Схема
3. Устройство колодца
4. Чем хороша такая схема

Выбираем место для колодца

Многие считают, что вода на загородном участке может быть в любой точке его площади. В этом есть логика, ведь действительно, она, фактически, есть везде и вопрос только в глубине ее залегания. Существует множество методов её поиска. Их можно использовать по отдельности или в комплексе, чтобы добиться максимального результата.

Самые популярные методы поиска водоносного слоя:

• Исследования при помощи рамок Г-образного вида.

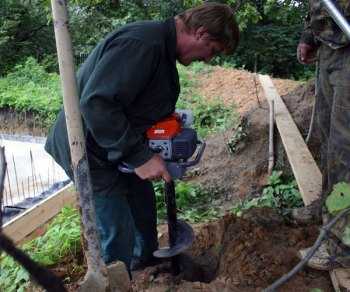

• Бурение в разведочных целях, еще его называют бурением наугад. Метод трудоемкий и долгий.

• Поиск с использованием барометра.

• Наблюдение за дачным участком в рассветное или закатное время – место, где клубится туман, является водоносным.

• Визуальный способ – на участке, где есть водоупорный слой, будет впадина, окруженная холмами.

• Задействование влагопоглотителей. Силикагель засыпают в сосуд с узким горлышком и закупоривают грубой тканью, предварительно взвесив емкость. Сосуд закапывают на 50 см вглубь земли на день. Далее его взвешивают и сопоставляют результаты.

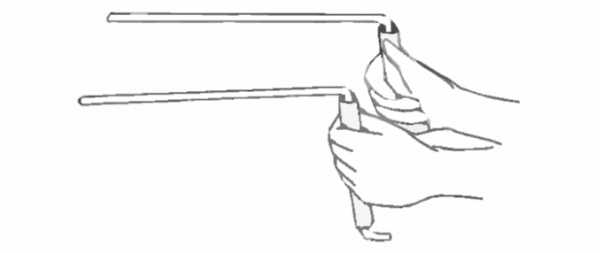

Поиск воды при помощи рамок

Специалисты советуют копать колодец в осеннее или зимнее время, когда уровень грунтовых вод очень низок. Расположение дома и источника воды должно быть не менее пяти метров друг тот друга.

Правила сооружения колодца:

• Источники загрязнения должны быть на расстоянии не менее 50-ти метров от источника воды;

• Если на участке есть автономная канализация без дна, тогда от установки придется отказаться или следует переоборудовать сточную систему, ведь фекалии рано или поздно попадут в грунтовые воды, а вместе с ними и в колодец.

• Водоснабжение частного дома, где отсутствует водопровод, можно организовать, если ни у владельца, ни у его соседей нет в радиусе 50-ти метров сточных выгребных ям, навозных куч и туалетов.

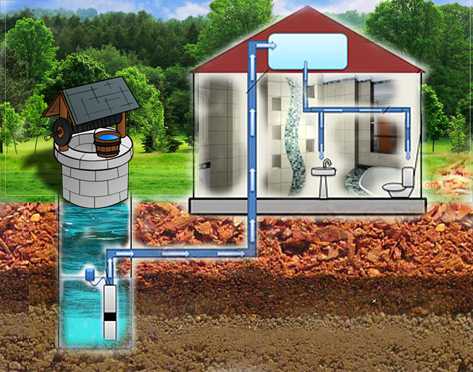

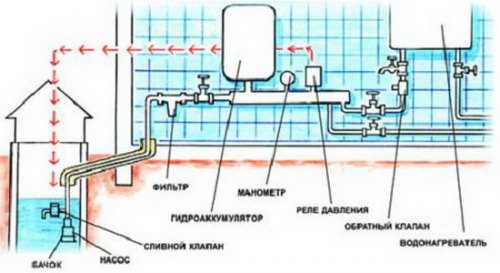

Схема водоснабжения из колодца в дом

Схема

1. Источник водоснабжения.

2. Погружной насос.

3. Клапан обратного давления.

4. Кабель подачи электричества.

5. Пластиковая труба.

6. Электрокор.

7. Специальные очистительные фильтры.

8. Гибкий полиэтиленовый водопровод.

9. Автономный блок управления и сеть электропитания.

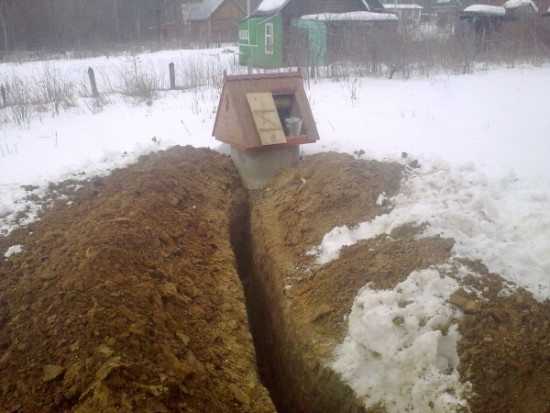

К слову, глубина траншеи должна быть не меньше 1,8 м, так как земля зимой промерзает до 1,5 метров в морозные дни.

Если оснастить водопровод электротехникой, это даст владельцу дома ряд преимуществ: бесперебойная подача воды, контроль ее напора и т. д. Схема водопровода может быть различной – все зависит от особенностей конкретного участка и прочих нюансов.

После того, как хозяин участка определился с местом, необходимо определится также и с конструкцией сооружения.

Устройство колодца и водопровода

Колодец – это глубокая шахта круглой или квадратной формы, которая достигает подземных вод, годящихся для употребления человеком. Глубина сооружения варьируется от 10 до 35 метров.

Что включает в себя конструкция:

• Водоприемник – самый нижний участок шахты, где скапливается вода;

• Ствол сооружения – шахта;

• Наземная часть или оголовье.

По технологии в нижней части обязательно устанавливается фильтр для очистки жидкости.

Алгоритм работ во время установки колодца в частном доме:

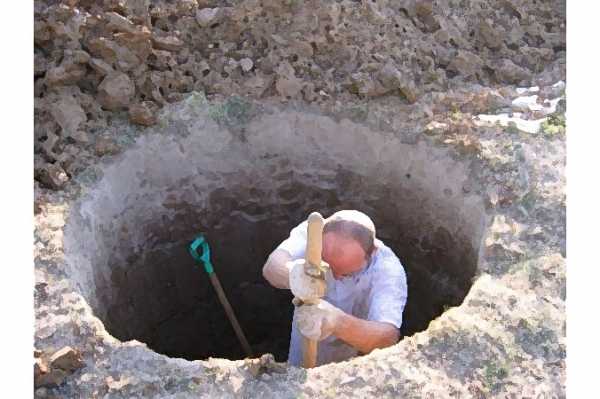

1. Сначала делают разметку на участке. Стоит знать, что диаметр шахты необходимо увеличить на 10 см по отношению к диаметру колец. Первое кольцо должно погружаться не полностью и торчать из земли на 10 см.

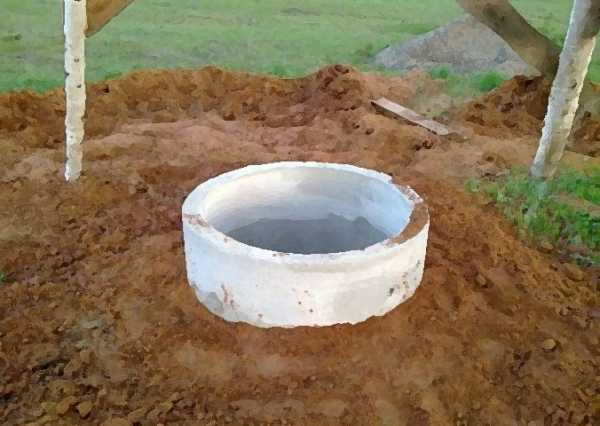

   Роем яму под первое кольцо

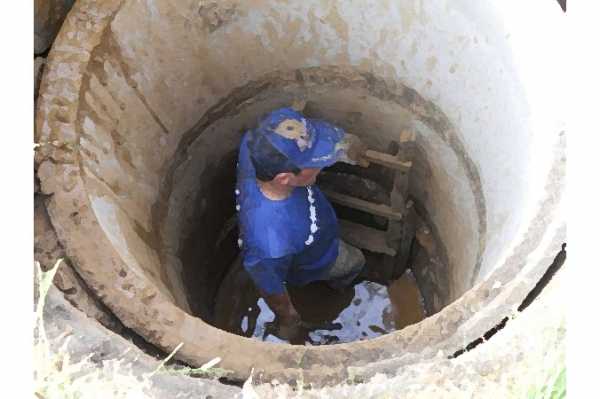

2. После установки первого кольца, проверяется его вертикальность и сверху монтируется второе кольцо, которое скрепляется специальными скобами с первым.



   Монтируем второе кольцо

3. По центру копают яму на 80 см и обкапывают ее, чтобы первое кольцо углубилось в грунт под тяжестью собственного веса. Удаляют грунт из середины, стенки герметизируют пеньковой веревкой и раствором цемента и песка.

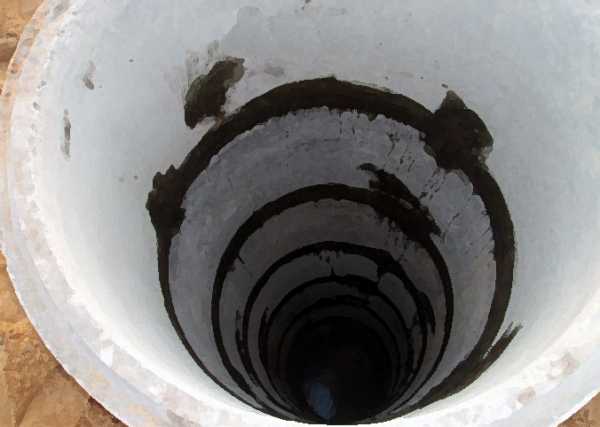

   Герметизируем кольца

4. Таким образом наращивают систему колец до появления воды. Потом воду удаляют вместе с песком и оставляют колодец на полдня, чтобы он заново наполнился водой.



   Устанавливаем кольца до появления воды

5. После этого его снова очищают, закрывают крышкой и оставляют уже на сутки.

6. Воду снова откачивают вместе с песком и устанавливают на дно фильтр, который состоит из двух слоев: 15 см мелкого гравия и 40 см крупного гравия. Заполненность колодца должно быть не менее 1,5 метров.

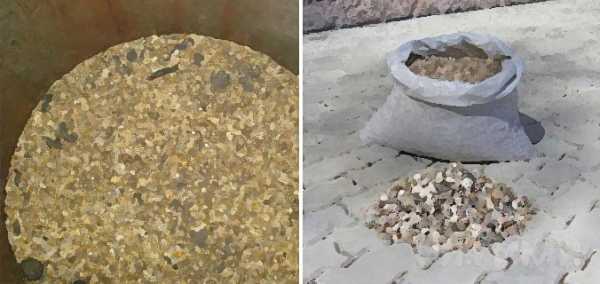

   Засыпаем на дно сначала мелкий, потом крупный гравий

7. В промежутки между стенками и по краям ямы засыпают смесью гравия с песком, а по бокам засыпают глиной и песком, постепенно утрамбовывая. Этот своеобразный замок из глины не даст попасть в колодец дождевой воде.



   Делаем замок из глины

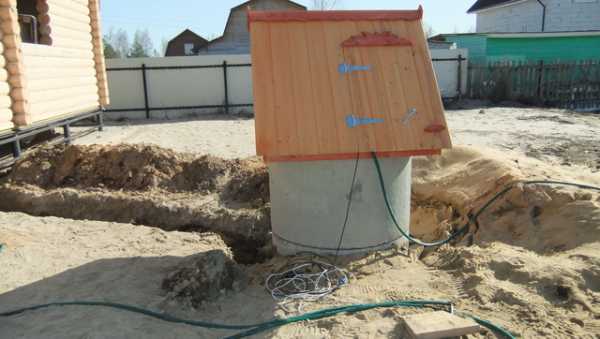

8. Наземная часть сооружения может быть деревянной в виде домика или из бетона. В последнем случае необходимо установить еще одно кольцо. Крышка на конструкции позволит избежать попадания в нее мусора, листьев и дождя.



   Декорируем наземную часть

Устройство водопровода от колодца

Автоматизация водоснабжения частного дома избавит его владельца от необходимости добывать воду дедовским способом – с ведром и веревкой. Для обеспечения качественной работы автоматизированного водопровода необходимо купить профильное оборудование и выполнить ряд работ, которые состоят из:

• Предварительного составления схемы и разметки труб;

• Рытья траншей для кессонов и трубопровода;

• Монтажа погружного насоса;

• Установки очистительных фильтров;

• Прокладывания труб от источника воды к жилищу;

• Монтаж водонагревательных приборов.

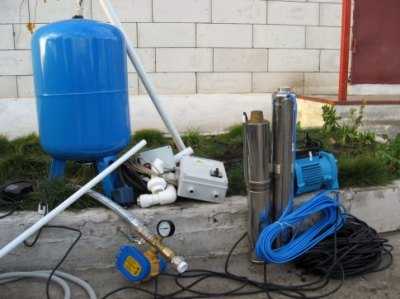

Насос соединяется с колодезной трубой и качает воду в гидроаккумулятор. А уже от него вода расходится по трубам к потребителям в дом. Давление в системе зависит от того, сколько кранов одновременно расходуют воду. Например, если вода течет в ванной и на кухне, тогда давление снижается. Разводка труб проектируется заранее с учетом потребностей жильцов. Вода может попадать в дом благодаря автономной системе водоснабжения при условии бесперебойной подачи электроэнергии. Если с электричеством возникают перебои, тогда жильцам приходится вспоминать о ведре и веревку. Однако владельцы скважин, например, такой возможности не имеют, и при отсутствии электричества, вынуждены обходиться без воды.

Стоит также учесть, что трубы желательно утеплять, чтобы предотвратить их замерзание. Ведь российские зимы бывают иногда очень суровыми и полутораметровый слой грунта также промерзает.

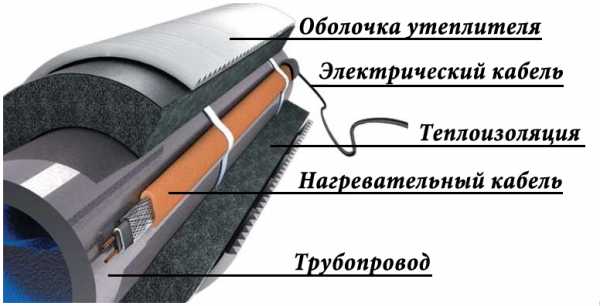

Схема утепление водопровода

Преимущества

Водоснабжение частного дома от колодца – это оптимальный вариант для обеспечения жилища необходимым объемом воды для бытовых и хозяйственных нужд. Устройство и оборудование стоит относительно недорого, что делает этот способ решения проблемы популярным сегодня. Если грамотно рассчитать все нюансы, задействовать специалистов, использовать качественные материалы и оборудование, тогда можно обеспечить себя чистой и качественной водой на долгие годы.

Читайте про следующие этапы строительства:

Смотрите также видео о водоснабжении от колодца

Читайте про предыдущие этапы строительства:

sdelat-dom.ru

Схема водоснабжения частного дома из колодца своими руками

Чтобы за городом чувствовать себя комфортно, человеку необходимы конкретные условия, к которым он привык, и одним из основных является наличие автоматической подачи питьевой воды из колодца к точкам водоразбора, так как переноска ведер не располагает к приятному времяпрепровождению. При наличии слесарного и электроинструмента, наряду с навыком самостоятельного выполнения сантехнических, земляных и слесарных работ, можно без проблем обустроить водоснабжение частного дома из колодца своими руками.

Допустимые схемы подачи воды

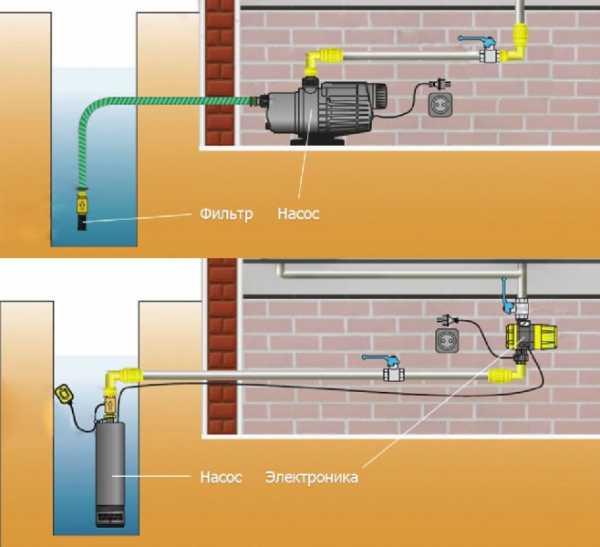

Принципиальная схема водоснабжения частного дома из колодца может иметь модификации, определяемые следующим выбором владельца:

• используется погружной насос или поверхностный;
• прокладка водовода выполнена с заглублением в грунт или на поверхности.

Влияние выбора и установки насоса

Выбор поверхностного насоса является более предпочтительным, если оценивать вопрос с точки зрения текущего ремонта и обслуживания агрегата, который значительно удобнее проводить в отапливаемом помещении подвала, чем каждый раз доставать его из колодца. Водоснабжение частного дома из колодца посредством поверхностного вакуум-насоса ограничено глубиной всасывания, предельное значение которой составляет 9 метров. При большем расстоянии от уровня всасывающего трубопровода до заборного конца гибкого водовода, спущенного в колодец, требуется поверхностный насос с выносным эжектором или погружная модель агрегата.

Система водоснабжения с поверхностным насосом

Глубина всасывания насоса зависит от способа прокладки водовода, принятого для водоснабжения от колодца, и является пропорциональной глубине траншеи для укладки водопровода и отметке установки поверхностного агрегата. То есть, если уровень пола подвала частного дома, в котором производится размещение вакуум-насоса и сопутствующего оборудования, находится на два метра ниже отметки грунта, то проложив водопровод и выполнив врезку в укрепление шахты колодца в горизонте со всасывающим патрубком, можно достать воду с глубины до 11 метров вместо 9.

По своим характеристикам водоснабжение загородного дома из колодца, выполненное на глубине, совпадающей с уровнем подвального помещения, оправдано еще и тем, что водовод будет находиться ниже отметки замерзания почвы, а значит не потребуется его теплоизоляция и обогрев для предотвращения застывания воды в зимнее время. Для наиболее холодных регионов России глубина замораживания почвы достигает 2 метров, поэтому выполнив траншею немного глубже, что будет соответствовать уровню пола подвала, который может достигать высоты до 2,5 метров, хозяин частного владения гарантированно предотвратит замерзание воды в трубах.

Определение уровня прокладки трубы

Сложнее выбрать, как будет прокладываться трубопровод для водоснабжения частного дома из колодца, когда подвал отсутствует и уровень подсобного помещения для установки насоса соответствует отметке грунта. Здесь возможны два выбора, каждый из которых имеет собственные плюсы и минусы.

Водоснабжение частного дома из колодца, проложенное своими руками по поверхности земли имеет следующие характеристики.

Достоинства:

• избавляет владельца участка от необходимости копки траншеи;
• позволяет выполнить ввод в дом на уровне приемной трубы насоса, сократив чисто отводов;
• обеспечивает визуальный контроль состояния водовода, поэтому допустимы разъемные соединения;
• врезка в кольцо, выполненная на поверхности избавляет от забот о герметичности места ввода трубы в колодец.

Недостатки:

• потребуется обустройство бетонных опор;
• водопровод выступает над поверхностью земли, препятствует проезду и затрудняет проход;
• нужна укладка греющего кабеля на поверхность водопровода, а также его двухслойная теплоизоляция и покрытие оцинкованной жестью;
• прекращение электроснабжения приведет к замерзанию трубы, желателен резервный генератор.

Водоснабжение из колодца выполненное ниже уровня промерзания грунта для данного региона характеризуется следующими особенностями:

Преимущества:

• вода в трубе, проложенной в траншее не замерзнет без обогрева и изоляции;
• уменьшенное электропотребление.

Слабые стороны:

• электрообогрев и теплоизоляция все равно нужны, но только на вертикальном участке, перед вводом в дом на уровне всасывающего патрубка насоса;
• недопустимы разъёмные соединения водовода, уложенного в траншею, так как их осмотр невозможно провести;
• потребуются земляные работы для обустройства траншеи и откопки колодезных колец;
• увеличивается число местных сопротивлений из-за дополнительных отводов на подъеме и вводе в дом;
• врезка в колодезную стенку должно быть тщательно герметизировано.

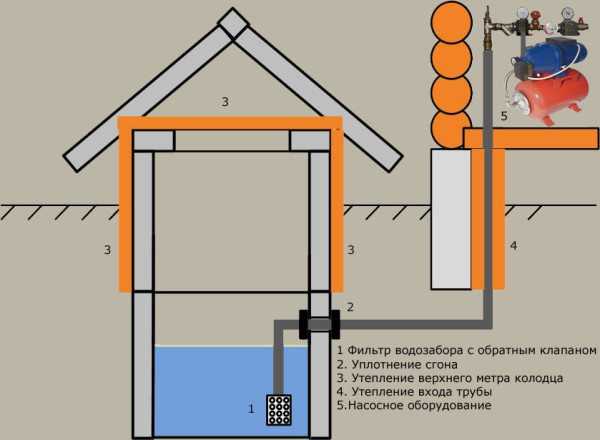

Врезка водовода в колодезное кольцо

Врезка в укрепление шахты колодца, необходима при обустройстве водоснабжения частного дома из колодца, при этом не важно, какая выбрана схема прокладки водовода. Вывод трубы через верхний срез оголовка допустим при использовании погружного насоса и надземной укладке водопровода, так как при выборе поверхностного агрегата лишний метр подъема воды может оказаться для него критичным, поэтому такая схема не распространена.

Как проделать отверстие в стене

Выбор способа получения отверстия необходимого диаметра в бетонном кольце зависит от имеющихся у исполнителя работ инструментом, а именно:

• при помощи кувалды, как это рекомендуют многочисленные авторы интернета, можно пробить дыру совсем не того размера, который необходим, имеющую смещение от проектного положения и неровные края;

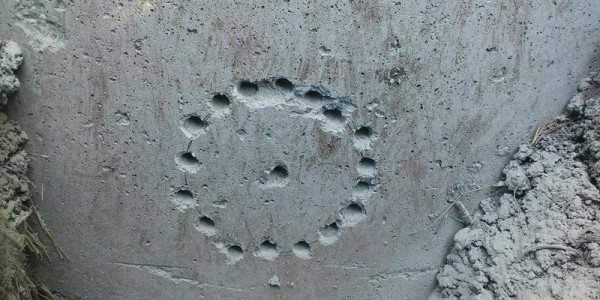

• посредством перфоратора, что потребует бурения нескольких отверстий по периметру и последующего выбивания куска бетона при помощи кувалды;
• используя коронную насадку на перфоратор нужного диаметра, позволяющую выполнить ровное отверстие требуемого диаметра с минимальной погрешностью.

Герметизация отверстия в кольце

Водоснабжение частного владения из колодца, схема которого предусматривает поверхностную прокладку водовода, при обустройстве врезки в кольцо не требует тщательной герметизации вводного отверстия, так как угроза проникновения поверхностных вод через него минимальна. Заделка в таком случае может быть выполнена монтажной пеной с последующей затиркой цементной смесью, а ввод следует выполнять в кожухе с уложенным греющим кабелем и утеплителем.

Когда водоснабжение из колодца выполняется своими руками, а схема укладки водопровода предусматривает его заглубление в грунт, то вопрос герметизации вводного отверстия является актуальным, так как наличие протечки чревато попаданием «верховодки» в колодец и ухудшением качества воды. Как следствие, необходимо герметизировать выполненное отверстие одним из распространенных способов, каждый из который имеет собственные характеристики.

1. Посредством ввода в отверстие гильзы и заполнения пустоты гидроизолирующей цементной смесью, которая со временем растрескивается и выкрашивается из-за смещений колец и водопровода, неизбежных при сезонных вертикальных смещениях грунта.
2. Путем гильзования и устранения пустот при помощи герметика, который также может вывалиться, так как не будет иметь жесткой связи с поверхностью отверстия ввода.
3. Используя гильзу с воротником и оболочку для водовода меньшего, чем гильза диаметра, на ширину манжеты, используемой для сопряжения, обеспечивающей герметичность ввода и гарантирующей подвижность элементов и компенсацию смещений грунта. Резиновая прокладка, подложенная под воротник, имеющий минимум четыре отверстия для крепления к колодезному кольцу, после обтяжки, предотвратит попадание воды через имевшиеся зазоры между гильзой и отверстием ввода. Чтобы манжета не упала в колодец при осевых смещениях оболочки водовода, гильза должна иметь бурт с внутренней стороны.
4. Стандартный элемент для врезки в кольцо представляет собой сгон, снабженный двусторонней резьбой, на которую накручиваются гайки, обжимающие уплотнитель, устраняющий зазоры.

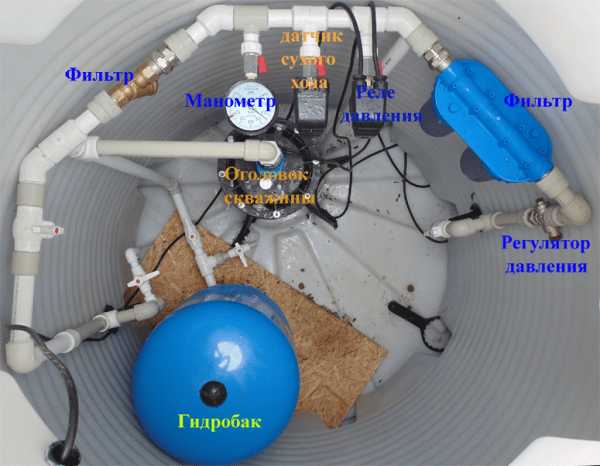

Элементы системы подачи воды

Чтобы организовать автоматическое водоснабжение частного дома из колодца при помощи поверхностного насоса, не способного, как и любой другой центробежный агрегат работать при отсутствии перекачиваемой жидкости, требуется большое число составляющих. Состав оборудования и элементов управления при такой схеме определится следующим образом:

1. Узел забора воды из колодца, состоящий из фильтрующего элемента и обратного клапана, не позволяющего водоводу опорожняться при остановке насоса, что избавляет от необходимости заполнения контура перед каждым пуском.
2. Сливной кран, предназначенный для опорожнения водопровода и гидроаккумулятора, устанавливаемый между ним и обратным клапаном и управляемый посредством ручной тяги, либо подачи электричества при использовании нормально-закрытого электромагнитного клапана.
3. Фильтр грубой очистки, предназначенный для удаления на сетчатом элементе механических примесей, в виде песка, мусора и других загрязнений в воде, который устанавливается после ввода трубы в помещение. С обеих сторон устройства следует установить арматуру, чтобы отсекать участок для чистки сетки, а также манометры, позволяющие по перепаду давления судить о степени загрязнения фильтра.
4. Насос поверхностный самовсасывающий, на приемном или нагнетательном трубопроводе которого устанавливается датчик сухого хода, останавливающий агрегат при отсутствии протока жидкости.
5. Гидроаккумулятор, предназначенный для хранения запаса воды, расходуемого при отсутствии электроэнергии, компенсирования гидроударов и поддержания постоянного давления воды в системе. Установка производится через тройник после датчика сухого хода или на нагнетании насоса.
6. Чтобы водоснабжение дачи из колодца выполненное своими руками было автоматическим, после мембранного бака устанавливается реле давления, управляющее включением насоса при снижении давления ниже установленного значения. Для визуального контроля давления, перед реле устанавливается манометр.

Перед краном с питьевой водой или электрическим водонагревателем потребуется дополнительная установка комплекта фильтров для тонкой очистки воды, которая может быть выполнена комплексно. Удаление солей жесткости, микроорганизмов и бактерий из всего потока подаваемой воды требует крупногабаритной системы фильтрации и существенных дополнительных затрат, поэтому при водоснабжении дачи из питьевого колодца используется крайне редко.

Если вода необходима для полива или иных технических целей, то для этого делается врезка на нагнетании насоса.

Детальная схема размещения точек водоразбора определяется индивидуальными потребностями и должна быть спроектирована до того, как будет подбираться насос, так как максимальный напор и расходные характеристики следует определять исходя из конкретных данных о планируемом потреблении.

Полный набор перечисленных элементов необходим для полностью автоматизированной системы водоснабжения, и может быть сокращен владельцем, что приведет к потребности в ручном выполнении операций по пуску/останову насосу и контролю параметров.

vodosistema.ru

видео-инструкция по прокладке своими руками, схема, фото и цена

Обустроить водопровод в частном доме из колодца с помощью погружного или поверхностного насоса вполне возможно, если только вы разбираетесь в схеме подключения того или иного электрического оборудования. В настоящее время большинство жильцов частного сектора отдают предпочтение погружным агрегатам, как более мощным и надёжным.

Только вот они могут быть разными, поэтому, нужно понимать, что вы выбираете. О таких приборах, способе их подключения и прокладке труб мы расскажем ниже, а также вы увидите тематическую демонстрацию видео в этой статье.

Принципиальная схема водопровода в дом из колодца

Водопровод

Выбираем насос

Примечание. Нас на данный момент интересуют лишь те виды погружных (глубинных) насосов, которые используются для водозабора из колодцев и скважин. Кроме них также есть ещё фекальные и дренажные насосы, которые используются, как для чистки туалетов, так и для очистки водоёмов или тех же колодцев.  Кроме того, такие агрегаты подразделяются и по принципу работы  — они бывают центробежными и вибрационными.

Такие насосы можно использовать для водозабора, как из колодцев, так и из скважин

В настоящее время водозабор из колодцев и скважин можно осуществлять с помощью погружных насосов, причём, уровень зеркала от поверхности не имеет значения (некоторые модели способны качать воду с глубины 200-250м) — важно только чтобы это позволяла сделать глубина. Если нас интересует именно прокладка водопровода от колодца к дому, а не просто полив огорода, то, конечно, стоит отдавать предпочтение центробежным агрегатам.

Только здесь важно правильно рассчитать мощность аппарата, чтобы её хватило на обслуживание всех сантехнических узлов в доме — для такого подбора обратите внимание на таблицу, расположенную ниже.

Наименование санузла	Расход воды
Краны умывальника	0,4м3/час
Унитаз-биде	0,4м3/час
Унитаз	0,4м3/час
Краны мойки	0,7м3/час
Посудомоечная машина	0,7м3/час
Машина-автомат для стирки	0,7м3/час
Душевая кабина	0,7м3/час
Гидрант для поливки сада (огорода)	0,7м3/час
Ванна	1,1м3/час

Расход воды в течение часа разными санузлами

Для того чтобы определить общий максимальный расход воды, вам достаточно посмотреть на таблицу вверху и сложить вместе показатели всех имеющихся у вас приборов. На маркировке насоса, которая обязательно имеется в его техническом паспорте (инструкция по эксплуатации) и зачастую на корпусе самого агрегата, указывается его мощность и номинальные возможности по водозабору в м³/час.

Количество воды

Кроме мощности и принципа работы насосы также выбирают по диаметру и длине — если для колодца диаметр неважен, то в скважину пролезет не любой агрегат. А вот длина нужна для того, чтобы полностью погруженный прибор не доставал до дна, минимум, на 30-50 см, но уровень воды может меняться в зависимости от времени года или интенсивности водозабора.

Существует два уровня воды — статический и динамический, от которых следует отталкиваться для определения длины погружного насоса. Статический уровень, это тот  показатель, когда  водозабор не производился в течение суток, но в основном отталкиваются от динамического уровня.

Чтобы определить дебет скважины или колодца из него в течение часа откачивают воду и та отметка, на которой окажется зеркало по истечении этого времени, будет называться динамическим уровнем. Чем меньше разница между двумя показателями (динамический и статический), тем лучше способность к пополнению. Насос должен погружаться на 30 см ниже статического уровня и при этом на такое же расстояние не доставать до дна.

Землеройные и другие подготовительные работы

Траншея от колодца

• Начнём с технических параметров — водопровод от колодца в дом прокладывается по траншее, глубина которой должна быть, как минимум, на 50 см глубже точки замерзания грунта в вашем регионе. Кроме того, в эту цифру также входит песочная подушка на дне траншеи, толщина которой должна быть не менее 2 см — это нужно для того, чтобы полиэтиленовый шланг не повредился о камни, и на него оказывалось равномерное давление насыпанным сверху грунтом.

Так делается отверстие

• Теперь по поводу отверстия, которое вам нужно будет проделать в бетонной стенке колодезного кольца — его нельзя сделать победитовой или алмазной фрезой, так как стенка армирована стальной проволокой, а иногда даже арматурой. Поэтому, вам нужно начертить круг нужного диаметра, чтобы туда можно было просунуть компрессионный угловой фитинг для полиэтиленового 32-миллиметрового шланга. Просверлите очерченный круг по периметру, как это показано на фото вверху и выбить средину молотком или перфоратором.
• По такому же принципу вы сможете проделать отверстие в фундаменте, хотя там это будет несколько сложней — всё-таки, такая лента обычно имеет не менее 40 см в толщину, так что, лучше бить отверстие с двух сторон — с улицы и с помещения.
• Для того чтобы у вас была возможность пробить отверстие в фундаменте, нужно вырыть приямок со стороны улицы и в помещении. Его размер должен соответствовать вашим габаритам и длине инструмента, то есть, у вас должна быть возможность работать там лопатой и перфоратором с длинным сверлом.
• Кроме того, прежде чем вы будете прокладывать водопровод, вам нужно оборудовать место для насосной станции и лучше всего, если вы используете для этого тот же приямок в помещении. Вам только нужно будет выложить внутри кирпичную кладку и поштукатурить её, также для этого можно использовать широкое колодезное кольцо. Тем не менее, ничто не помешает вам оборудовать такой узел наверху, без использования приямка, но это займёт определённое место в помещении.

Монтаж

Примечание. В качестве водопроводной трубы, ведущей от самого насоса к водоразборному узлу лучше всего использовать полиэтиленовый шланг диаметром 32 мм. Он маркируется, как ПНД — полиэтилен низкого давления.

Подключение погружного насоса

Посмотрите на верхнюю фотографию — там вы видите подключение погружного насоса в скважине, но он точно также подключается и в колодце, только там уже нет оголовка, но давайте по порядку. На сам насос сверху накручивается обратный клапан, который не позволяет воде стекать вниз, в колодец или скважину, а насос крепится к кольцу колодца тросом, который поставляется в комплекте.

Для фиксации наверху (в зоне досягаемости с поверхности) в кольце просверливают отверстие и заводят туда трос, который после натяжки фиксируют либо болтовым зажимом, либо просто наматывают на кусок арматуры (у скважин такое крепление осуществляется на оголовке).

Опускаем насос в колодец

Если у вас колодец, то на обратный клапан вы накручиваете (с помощью компрессионного фитинга) ПНД, чтобы этого отрезка хватило от утопленного насоса до проходного отверстия в колодезном кольце. Там этот шланг нужно соединить с другим отрезком, ведущим от колодца к водоразборному узлу, и делается это с помощью углового компрессионного фитинга.

Сам фитинг уложите так, чтобы именно на него приходилась нагрузка от краёв проделанного в кольце отверстия, через это же отверстие протяните электрический кабель, который идёт от насоса.

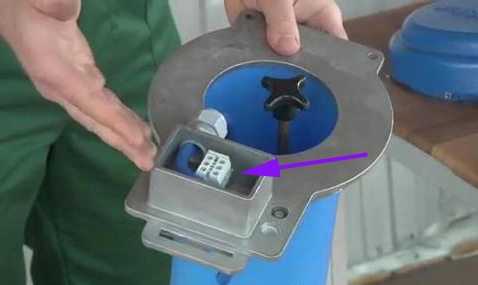

Специальные клеммы на оголовке скважины

Если вы работаете со скважиной, то на оголовке есть специальные клеммы, с помощью которых осуществляется соединение двух отрезков кабеля — от дома  и от насоса.

Если же вы работаете с колодцем, то такое соединение вам придётся осуществлять непосредственно в траншее, так как кабеля из комплекта вам в любом случае будет недостаточно. Скрутки лучше всего изолировать термонасадками, тем более что их цена копеечная, меньше стоимости изоленты.

Узел подключения

Теперь давайте перейдём к подключению, точнее, к сборке насосной станции  и для этого посмотрите на верхнюю фотографию — вы видите, как производится первый этап подключения.

Давайте, мы опустим греющий кабель (он нам сейчас не интересен) и проследуем по узлам — от ПНД, которая идёт от насоса, врезается магистральный кран, затем фильтр грубой очистки и всё это переходит на блок реле давления и датчик сухого хода. Примечательно, что если датчик и реле находятся в одном блоке, то они менее надёжны, так что лучше приобретать эти узлы раздельно.

Реле давления напрямую связано с отводом (той же ПНД) на мембранный бак, который обычно бывает не менее 70 литров. После этого устанавливается ещё один фильтр, но уже мелкой очистки (обычно, это модель со сменным  картриджем), а оттуда уже начинаются разводки на все сантехнические узлы в доме.

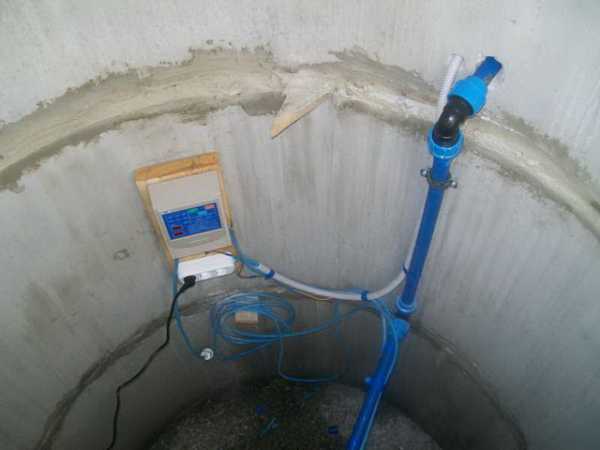

Так выглядит насосная станция в приямке

Если вы хотите оптимизировать работу погружного насоса, то есть, сократить разрывы между циклами запуска и остановки, то вам нужно будет изменить заводские настройки на реле давления.

Так, автоматическая остановка центробежного двигателя по умолчанию на насосе происходит при достижении давления в мембранном баке 3 атмосферы, а его запуск производится, когда оно падает до 2 атмосфер. Вы можете изменить эти параметры, установив на отключение 5 атмосфер, а на запуск — 1,5 атмосфер, но будьте осторожны, чтобы не повредить при этом сам прибор.

Кроме того, схема водопровода в частном доме от колодца должна ориентироваться на заводскую инструкцию насоса. Конечно, принцип подключения везде одинаков и он описан выше, но могут быть некоторые нюансы.

Заключение

В заключение следует сказать, что эксплуатационный ресурс погружного насоса во многом зависит от чистоты источника, откуда производится водозабор, так как такие агрегаты не рассчитаны на откачку песка и ила. Поэтому, как минимум, один раз в 3-5 лет вам нужно своими руками производить очистку колодца или скважины.

gidroguru.com

Водопровод в частном доме своими руками от колодца

Если вы хотите сделать водопровод в частном доме своими руками от колодца, схема на этой странице поможет вам понять, как провести все работы. Какие основные узлы вам придется реализовать и как прокладывать водопровод – смотрите далее.

Вообще, водоснабжение от колодца можно сделать по самой простой схеме, когда у вас прямо в шахту устанавливается насосная станция и по трубе от нее в дом подается вода.

Чтобы такая схема водоснабжения частного дома от колодца работала в зимний период, шахту колодца и его надземную часть потребуется утеплить.

Состав и узлы самой простой схемы

Итак, вы решили по этой схеме сделать водопровод в частном доме своими руками от колодца. Схема с насосной станцией в шахте колодца позволит вам обойтись минимумом работ и вы сможете закупать самое бюджетное оборудование.

Основные узлы, которые вам придется реализовать в системе водоснабжения следующие:

1. Насосная станция в колодезной шахте.
2. Подающий трубопровод для подачи воды от колодезной шахты к основному зданию.
3. Приемный узел в котельной или подсобном помещении.

Как видим, это довольно простая схема водопровода. В частном доме от колодца могут быть запитаны несколько точек водоразбора, в том числе санузел, ванная комната, стиральная машина, посудомоечная машина, а также подпитка системы отопления, если вы используете в качестве теплоносителя обычную воду.

Использования погружного насоса

Как еще можно быстро и бюджетно сделать водопровод от колодца в частном доме? Своими руками можно реализовать следующую схему, в которой вместо насосной станции фигурирует погружной насос.

При таком построении системы водоснабжения, вам дополнительно к погружному насосу придется докупить следующие компоненты:

1. Подающий трубопровод от насоса в основное здание.
2. Пусковое устройство для запуска / остановки погружного насоса.
3. Реле давления и реле холостого хода.
4. Водяной манометр для контроля давления в системе водоснабжения.
5. Аккумулирующий мембранный бак для уменьшения тактования насоса.
6. Фитинги и запорную арматуру.

И если в первом случае с насосной станцией вы могли сделать водопровод в частном доме своими руками от колодца, схема с погружным насосом может уже потребовать привлечение профессионального водопроводчика или целой бригады.

Однако если вы все-таки решите сделать все работы самостоятельно, то вот вам порядок проведения работ:

1. Земляные работы по прокладке траншеи от колодезной шахты до фундамента жилого здания.
2. Установка погружного насоса в колодезной шахте с прокладкой подающего трубопровода.
3. Подключение подающего трубопровода к приемному пункту в жилом здании – монтаж реле и пускового устройства.
4. Установка мембранного аккумулирующего бака и подключение к системе.
5. Установка манометра на входе в систему до мембранного бака.
6. Установка запорной арматуры.
7. Пробный пуск системы.
8. Опрессовка — проверка системы избыточным давлением.
9. Проверка работоспособности точек водоразбора.
10. Контроль утечек на уличном участке трубопровода.
11. Завершение земляных работ, обратная засыпка траншеи.

Как видите, можно сделать водопровод в частном доме от колодца своими руками с минимальными затратами бюджета и материалов на его обустройство.

dom-data.ru

Схема Подачи Воды из Колодца в Дом: Все, Что Вы Хотели Знать

Нехитрое оборудование для создания домашнего водопровода

Проживание в сельской местности без централизованного подвода воды не должно означать отсутствие комфорта. Имея определенные знания и большое желание создать для своей семьи элементарные удобства, устроиться можно не хуже, чем в городской квартире.

И даже намного лучше – подача воды в дом из колодца не прерывается по прихоти коммунальных служб, а её качество несравнимо с качеством воды из городского водопровода. Ничего особо сложного в устройстве автономного водоснабжения нет, с ним справится любой мужчина, умеющий держать в руках не только ручку и телефон.

Что нужно знать о колодезном водоснабжении

Решив провести в дом воду, в первую очередь нужно подумать о её источнике. Им может стать ближайший водоем, колодец или скважина.

Колодец – самый оптимальный вариант: вода из колодца не требует такой серьезной очистки, как из открытого источника, а его обустройство обойдется дешевле, чем бурение скважины.

Принципы обустройства колодца

Рассмотрим самый трудоемкий вариант устройства водопровода, когда колодца на участке ещё нет, и работу предстоит начинать с нуля.

Совет. Многие сельские жители хорошо знают, как найти воду на даче для колодца. Но наблюдения за туманом, животными и насекомыми, равно как и другие народные средства поиска, часто оказываются несостоятельными, так как указывают на присутствие непригодной для питья верховодки. Чтобы найти чистый и мощный водоносный слой, лучше прибегнуть к пробному бурению.

Бурение пробной скважины для определения водоносного слоя

Выбирая место для колодца, необходимо помнить следующие правила:

• Он должен располагаться на расстоянии не менее 30-50 м от канализационных колодцев, выгребных ям, свалок и других объектов, являющихся источником загрязнения грунтовых вод;
• Расстояние до фундамента дома должно быть не менее 5 метров. При этом желательно не делать его слишком далеко, чтобы минимизировать затраты на прокладку труб и электрического кабеля;

Схематичное изображение колодца и водопровода

• Доступ к колодцу должен быть свободным в любое время года.

Само гидротехническое сооружение может быть выполнено из любых материалов – железобетонных колец, каменной или кирпичной кладки, готовых пластиковых изделий. Главное, чтобы вода в нем была надежно защищена от протекания поверхностных вод и обвалов грунта.

Подробная инструкция по строительству и обустройству питьевого колодца дана в другой статье, здесь мы на этом останавливаться не будем.

Электроснабжение и оборудование

Автоматическая подача воды из колодца в дом осуществляется с помощью насоса – погружного или поверхностного, в зависимости от выбранной схемы водоснабжения. Он выкачивает воду из источника и подает её в распределяющий трубопровод.

Для его работы необходимо разработать схему электроснабжения из колодца, что при отсутствии специальных знаний лучше доверить профессионалам.

А вот выбрать насос можно самостоятельно, учитывая следующие данные:

• Мощность агрегата. Она должна быть достаточной для того, чтобы давление воды на всем протяжении трубопровода поддерживалось в районе полутора атмосфер;
• Производительность насоса должна превышать максимально возможный расход воды на 20-30%;

Обратите внимание! Производительность необходимо увязывать с дебетом колодца. Если он не в состоянии обеспечить требуемое количество воды за единицу времени, в агрегат может попасть воздух, что приведет к его поломке. В этом случае предусматривают накопительную емкость в доме, куда вода закачивается в периоды отсутствия водопотребления.

• Высота подъема воды и протяженность трубопровода. В характеристиках насоса всегда указывается высота водяного столба, на которую он рассчитан.
  Но для перекачки по трубам требуется дополнительный напор – примерно 1 метр водяного столба на каждые 10 метров трубопровода.

Если уровень воды в колодце высокий, а его наполняемость хорошая и стабильная, можно приобрести поверхностный насос, цена которого обычно вполне приемлема. Для глубоких колодцев, расположенных достаточно далеко от дома, лучше приобретать мощные погружные агрегаты.

Фото погружных насосов

Кроме того, до выбора оборудования необходимо определить качество воды, наличие в ней механических примесей, чтобы знать, в каких условиях придется работать насосу, и выбрать агрегат с соответствующими характеристиками. А химический анализ воды покажет, требуется ли установка фильтрующего, смягчающего и другого очистного оборудования на водопровод.

Преимущества колодезного водоснабжения

Нет сомнений, что автономное водоснабжение из колодца имеет массу преимуществ. Вы не будете зависеть от капризов коммунальных служб, имея при этом в своем распоряжении неограниченное количество качественной воды, не отравленной химическими реагентами.

К достоинствам такой системы также относятся:

• Простота монтажа – построить колодец и провести из него воду в дом можно своими руками, не прибегая к сторонней помощи и не получая никаких разрешительных документов;
• Минимальные финансовые затраты – рытье и обустройство колодца не потребует больших материальных затрат. Они, конечно, необходимы для покупки труб, насоса и другого оборудования, но зато обеспечение водой на протяжении многих лет будет бесплатным;
• Доступ к воде при любых обстоятельствах – даже в случае отключения электроэнергии воду из колодца всегда можно добыть вручную.

Монтаж системы

Когда колодец построен, оборудование и материалы закуплены, и выбрана схема электроснабжения, можно приступать непосредственно к монтажу всей системы водоподачи. Начать лучше всего с разводки внутри дома, объединив все водоразборные точки в единую сеть и выведя общую магистраль в подсобку, подвальное или другое помещение, в котором будет размещено оборудование.

Прокладка трубопровода

Чтобы была возможна подача воды из колодца в дом зимой и летом, трубы необходимо проложить под землей ниже уровня промерзания грунта. Для летнего водоснабжения их можно сильно не заглублять или вообще проложить на поверхности.

Рассмотрим более сложный первый вариант. Для его реализации от точки ввода в дом до колодца выкапывается траншея, на дно которой укладываются соединенные между собой трубы. Лучше использовать пластиковые или металлопластиковые изделия, не подверженные коррозии и более долговечные.

Траншея для трубопровода

Совет. Если проложить в этой же траншее греющий кабель, глубину заложения можно уменьшить, снизив трудозатраты.

Один конец трубы заводят в дом, второй через отверстие в стенке шахты выводят в колодец, после чего следует произвести тщательную герметизацию входного отверстия.

Через это же отверстие можно подвести питающий кабель, заключив его в гофротрубу

Трубу в колодце при использовании поверхностной насосной системы опускают глубоко в воду, чтобы до дна оставалось не более полуметра. Её конец закрывают сетчатым фильтром, предотвращающим попадание в систему грубых примесей.

Установка оборудования

При использовании погружного насоса его опускают на ту же глубину – 35-50 см от дна колодца, также защищая всасывающий патрубок сетчатым фильтром. Его закрепляют с помощью прочного троса.

Если же система подачи воды из колодца осуществляется с помощью поверхностного насоса, и из-за высокого уровня шума вы не хотите ставить его в доме, его помещают в специально оборудованный кессон или другое закрытое помещение, в котором температура воздуха всегда поддерживается выше +2 градусов.

Поверхностный насос в утепленном кессоне

Далее система собирается в следующем порядке:

• После насоса на трубу устанавливается обратный клапан, необходимый для предотвращения слива воды из системы обратно в колодец.

Совет. Если вода содержит механические примеси, пропускаемые сетчатым фильтром, перед обратным клапаном желательно дополнительно установить фильтр грубой очистки.

• Далее (уже в подсобном помещении) монтируется полноценная система очистки воды, рекомендованная специалистами, проводившими её анализ. Если в такой системе нет необходимости, на трубу просто ставится фильтр тонкой очистки.

Схема водоснабжения из колодца

• Для поддержания в системе постоянного давления далее рекомендуется установить гидроаккумулятор – промежуточную емкость для воды, оборудованную поплавковым выключателем, отключающим насос при достижении заданного уровня.
• После гидроаккумулятора монтируются реле давления и манометр, после чего раздаточный узел подключается к электросети.

Осталось лишь соединить его с внутридомовой разводкой, и системой можно пользоваться. Если кроме холодной вам нужна горячая вода на даче из колодца, это легко осуществить, включив в систему электрический водонагреватель, как показано на схеме.

Заключение

Как видите, единственная сложность в процессе устройства автономного водоснабжения может возникнуть при подборе оборудования и разработке схемы электроснабжения. Если вы не сильны в этом вопросе, посмотрите обучающее видео в этой статье, обратитесь за помощью к специалистам или используйте готовые решения, адаптировав их к своим условиям.

В остальном все просто и достаточно понятно. Во всяком случае, ради собственного комфорта можно потратить немного времени на то, чтобы подробнее разобраться в этом вопросе.

moikolodets.ru
