Схема постройки беседки из дерева с чертежами – Чертежи беседок для дачи с размерами

Содержание

видео-инструкция по монтажу, особенности дачных деревянных конструкций, фото



Возведение любой постройки начинается с проектирования, и строительство деревянной беседки не является исключением.Сделать чертежи беседки из дерева своими руками не составит труда, но для этого необходимо знать некоторые нюансы.

Далее мы их рассмотрим и познакомимся с особенности проектирования.

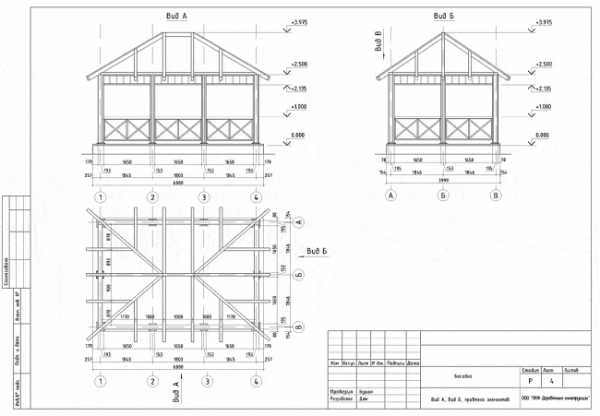

Чертеж беседки-навеса из дерева с указанием размеров

Проектирование беседки

Прежде чем выполнить чертежи деревянной беседки своими руками, необходимо определиться, какой должна быть постройка и какие задачи она должна решать.

В частности, нужно заранее продумать следующие моменты:

  • Какой формы будет строение;
  • На какое количество отдыхающих будет рассчитано помещение постройки;
  • В какое время она будет эксплуатироваться – только летом или в прохладное время года;
  • Какую она будет иметь крышу.

Форма и размеры

Традиционно беседки делают прямоугольными и шести-восьмиугольными. Во многом, определяющим моментом при выборе формы являются личные предпочтения. Однако, следует учитывать и такой момент, как практичность.

К примеру, если участок небольшой, то оптимальным решением может стать угловая беседка, которую можно компактно разместить в любом уголке дачного участка. Если же участок большой и постройку вы собираетесь возвести где-нибудь в центре сада, то отлично будет смотреться шестиугольная конструкция.

Проект многоугольной беседки

Для тех, кто занимается подобной работой впервые, можно порекомендовать простую, четырехугольную форму. Сделать такие чертежи беседок из дерева своими руками гораздо проще, соответственно, в дальнейшем не вызовет сложностей и само строительство.

Что касается размеров постройки, то следует взять во внимание размер участка, а также приблизительное количество человек, на которые она должна быть рассчитана. К примеру, если у вас большая семья, и вы планируете проводить воскресные обеды на природе, то необходимо строить габаритную конструкцию беседки, которую можно оборудовать печью-барбекю и мангалом для приготовления пищи.

Статьи по теме:

Тип строения

От того, в какое время будет эксплуатироваться постройка, будет зависеть ее тип. К примеру, если вы собираетесь отдыхать на природе только во время летнего пребывания на даче, то конструкцию лучше делать открытой, что позволит беспрепятственно любоваться окружающим пейзажем.

Проект четырехугольной открытой беседки

Если же вы решите продолжить отдых на природе и в более холодное время года, то постройка должна защитить отдыхающих от ветра и дождя. Поэтому, строение придется обшить и, возможно даже закрыть стеклопакетами. Кроме того, нужно уделить вниманию полу – его необходимо «поднять» над землей и обшить досками, чтобы сделать более теплым.

Соответственно, выполняя чертежи деревянных беседок своими руками, все эти моменты необходимо тоже отобразить.

Крыша

Во многом дизайн конструкции беседки формирует именно крыша. Поэтому при ее проектировании можно взять во внимание общий дизайн участка, так как постройка должна смотреться гармонично, дополняя общую картину. Если, к примеру, интерьер участка выдержан в классическом стиле, то двухъярусная крыша в китайском стиле будет выглядеть нелепо.

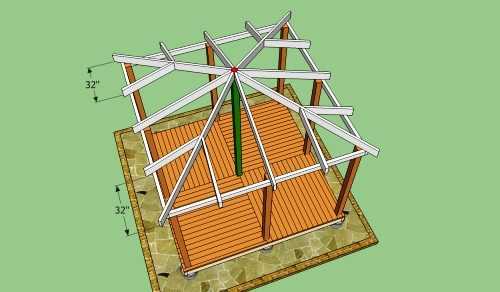

Каркас с четырехскатной крышей

Если же проектированием и подобным строительством вы занимаетесь впервые, то не стоит пытаться создать сложную конструкцию. Отличным вариантом будет простая односкатная или двухскатная крыша.

Статьи по теме:

Выполнение чертежей деревянной беседки

После обдумывания всех нюансов, которые приведены выше, у вас уже сложилась определенная картина будущей постройки. Осталась лишь техническая сторона вопроса – выполнить чертеж и указать размеры. Но, предварительно можно ознакомиться с существующими проектами.

Опытным строителям не обязательно видеть детальный проект конструкции. Им вполне достаточно схематичного изображения с указанием основных размеров. Если же вы не являетесь специалистом, то необходимо выполнить подробный чертеж с размерами всех деталей в миллиметрах.

Трехмерный проект основания строения

Совет!
Если вы не обладаете необходимыми инструментами или навыками работы с деревом, можно заказать основные элементы строения в столярной мастерской, указав их точные размеры и количество деталей.
Правда, в таком случае, цена строительства будет выше, но за то и процесс будет более быстрым.

Не обязательно делать чертежи дачных беседок своими руками из дерева, можно найти готовые проекты на нашем портале и, при необходимости, внести в них изменения, под свои требования. К примеру, изменить размеры, конструкцию крыши и пр.

Трехмерная модель каркаса

Проектируя беседку, необходимо выполнить как минимум три чертежа:

  • Основания с опорными столбами. Помимо опорных столбов, изображается, конструкция пола и нижняя обвязка. Если постройка будет летней, то в качестве пола можно использовать тротуарную плитку,что не обязательно отображать на чертеже.
  • Каркаса с отделкой и основанием для крыши. В частности можно отобразить расположение перил, лавочек, если они крепятся к каркасу и пр.
  • Третьим эскизом будет проект крыши. Здесь необходимо отобразить стропильную систему и другие нюансы изготовления кровли.

Совет!
Для выполнения чертежей можно воспользоваться компьютерными программами, такими как AutoCAD или ArchiCAD.
Они позволят не только создать трехмерную модель конструкции, но и заранее увидеть, как она будет смотреться на участке.

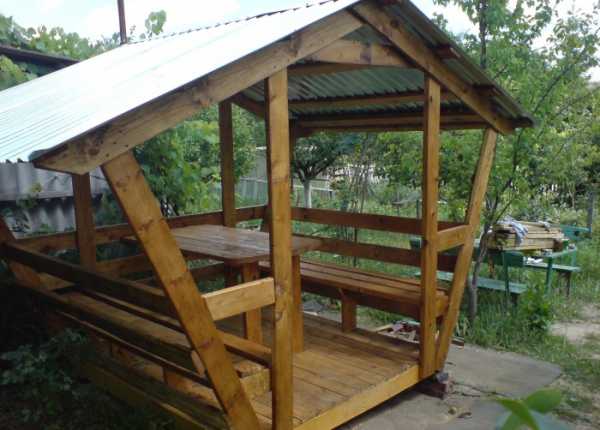

На фото – готовая деревянная беседка

Вывод

Созданию проекта необходимо уделить не меньше внимания, чем самому изготовлению конструкции, так как чертежи – это своего рода инструкция по строительству. Если на бумаге имеются ошибки и недочеты, все они будут выявлены в процессе строительства, что приведет к необходимости переделок и, как следствие, к удорожанию беседки.

Дополнительную информацию по данной теме можно получить из видео в этой статье.



svoyabesedka.ru

чертежи и размеры, как правильно сделать?

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Облагораживание территории, это, как правило, строительство сопутствующих объектов для отдыха и создания целостности ландшафтного ансамбля с домом. Речь о таком строении, как беседка своими руками, чертежи и размеры которой индивидуальны для участка. Объект многофункционален и прост для самостоятельной работы. Из чего и как сделать – два вопроса, требующие детального разбирательства. Чем и займемся!

План прямоугольной беседки

Содержание статьи

Виды беседок из различных материалов – достоинства и недостатки каждого

Традиционно, строительство беседки ведется из того же материала, который был определен для возведения дома. Деревянные брусовые или бревенчатые площадки создадут единую с ним картину, камень гармонирует с кирпичом, кованные или профильные уголки отдыха – приемлемы в любом случае.

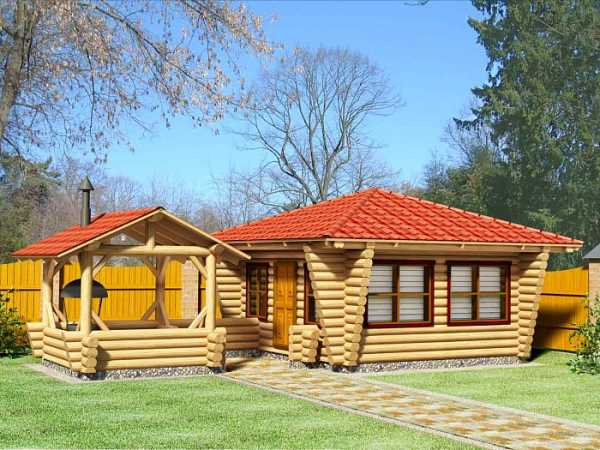

Беседка и дом из бревен в едином стиле

Кирпичная беседка, пристроенная к дому

Тем не менее у каждого строительного сырья есть преимущества и недостатки и до начала работы их важно рассмотреть подробно:

Древесина

Выбирая подобный материал для строительства, следует помнить, что он самый недолговечный – древесина капризна, подвержена усадке, гниению, трещинам. Представляет лакомство для грызунов и паразитов.

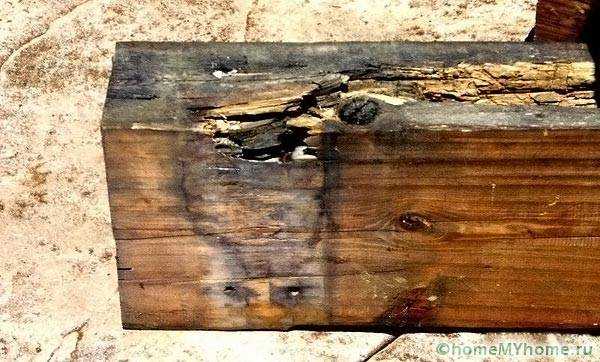

Со временем древесина подвергается гниению и разрушению

Но, при этом она дешева и обладает неповторимой красотой рисунка в отличие от заводских продуктов. Убедитесь:

Резная шестигранная беседка из дерева

Кроме того, начинающим мастерам лучше выбирать для работы именно ее, так как материал податлив для обработки и требует минимальных навыков обращения.

Статья по теме:

Металл

Неоспоримым плюсом беседки из стали – кованой или профильных труб – является ее прочность и долговечность. Такие объекты мобильны – их переносят в любое удобное место.

Мобильная беседка из металла

Любуйтесь – кованая беседка прямоугольная своими руками чертежи и размеры профильных труб которой индивидуальны:

Кованая прямоугольная беседка

Тем не менее есть и недостатки:

  • Даже для сборки беседки своими руками чертежи и размеры схемы которой просты, требуется навык сварного дела. Соединение на болты – не слишком презентабельно;
  • Металл хоть и менее капризен, но подвержен коррозии, следовательно, регулярная профилактика в виде покрытия защитными составами, ему необходима;
  • Кованые изделия дороги.

Обилие сварных и болтовых соединений делаем беседку из металла одной из самых сложных в изготовлении

Часто, подобные изделия готовятся на заказ под конкретные чертежи. В этом случае владельцы участков получают эксклюзивную модель, подчеркивающую вкус хозяев.

Проект кованой беседки по индивидуальному проекту

Кирпич

Сомнений в основательности объекта нет. Часто, беседки становятся продолжением дома: пристройкой к веранде, местом отдыха у бани.

Кирпичная беседка

Достоинства:

  • Негорючий материал дает возможность установки внутри мангала или печи;
  • Неподверженность погодным факторам делает беседку практически вечной;
  • Закрытый вариант эксплуатируется круглый год.

Оцените вариант:

Чертеж кирпичной беседки с мангалом и барбекю

До строительства беседки из кирпича, важно увидеть гармонию и уместность тяжелого объекта рядом с домом – перенести ее уже нельзя. Цена на кирпичные постройки – высока.

Статья по теме:

Комбинирование

Нередко, владельцы, стремясь сэкономить, используют для возведения беседки, оставшиеся от основного строительства материалы, комбинируя железо, древесину и кирпич. Получаются интересные варианты:

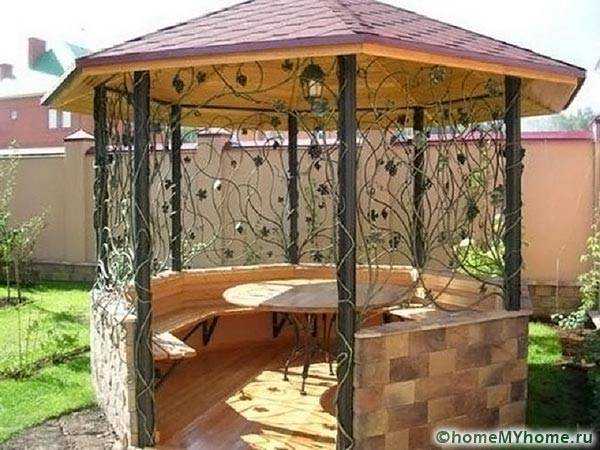

Беседка из камня, дерева и металла

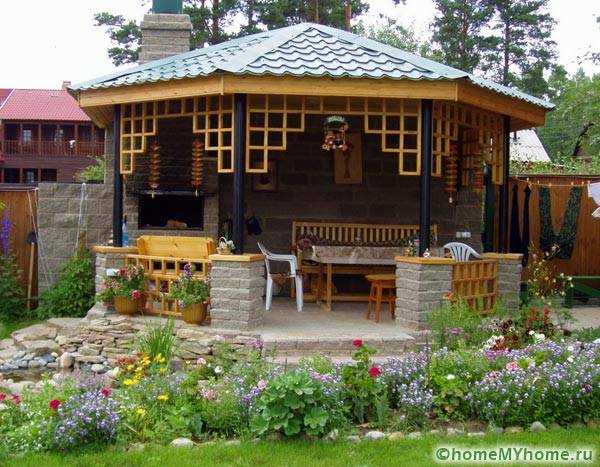

Небольшая беседка комбинированного типа

Видео: варианты и виды беседок для дачи



Пошаговая инструкция изготовления деревянной беседки

Проект

Анализируя написанное выше, можно с уверенностью сделать вывод, что для самостоятельного изготовления без специальных навыков годится деревянная беседка своими руками. Чертежи и размеры купола кровли следующие:

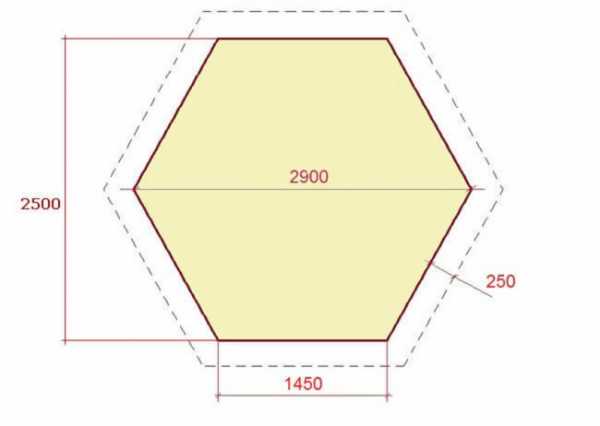

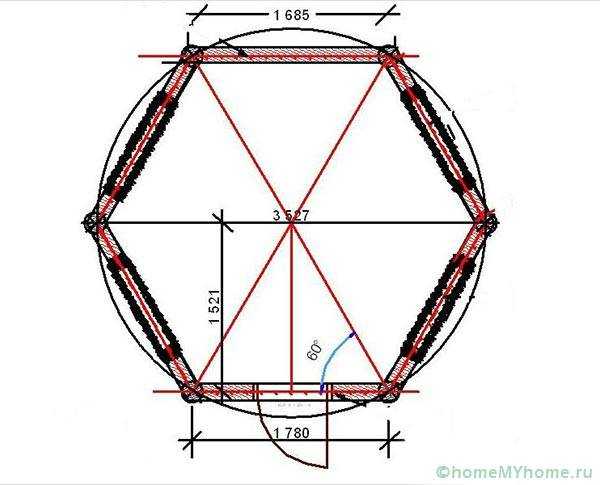

Разметка шестигранного основания

По его крайним точкам ориентируется положение стоек каркаса. Преимущество шестигранного купола в интересном внешнем виде, лучшей устойчивости к ветру и снегу.

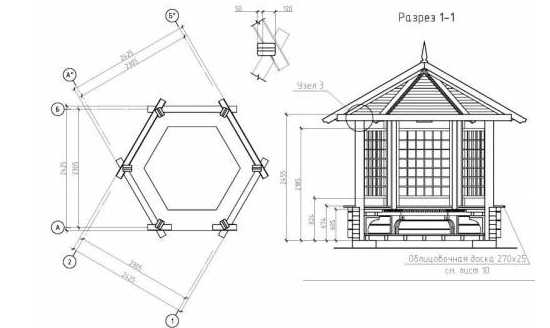

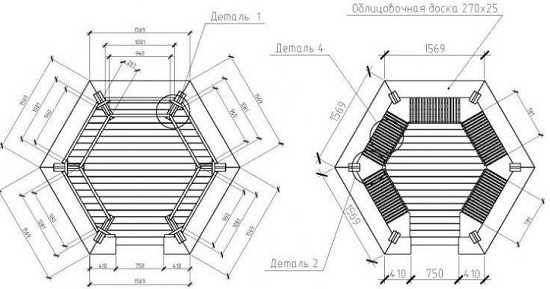

Проект шестиугольной беседки

Материалы

Для изготовления бюджетного варианта потребуются:

  • Стоечный брус 150*150 мм – 6 шт по 2 м;
  • Обвязочный и стропильный брус на элементы кровли – 100 мм и 40 мм для обрешетки;
  • Кровельное железо или черепица;
  • Резные щиты;
  • Обрезная доска;
  • Крепеж – саморезы, болты;
  • Пропитывающие и декоративные составы – лак, морилка и прочие.

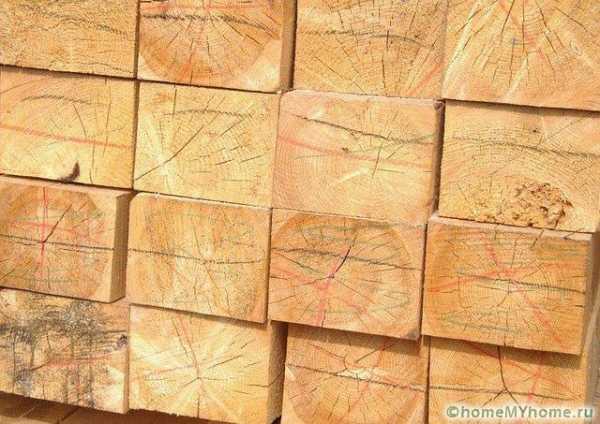

Брус для каркаса

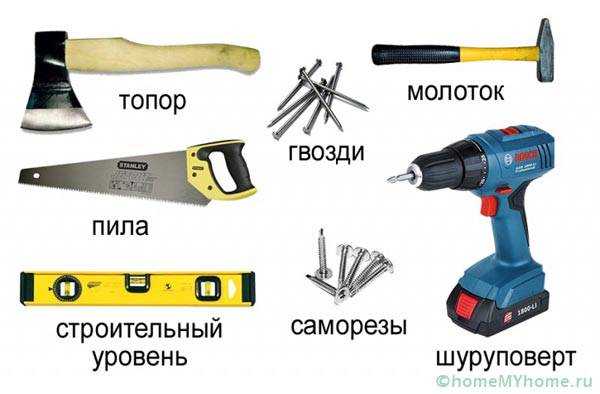

Инструмент, который понадобится для проведения работ

В зависимости от сложности конструкции, дополнительно требуется усиливающий брус, стальные уголки, лаги. Далее, рассмотрим алгоритм возведения шестигранной беседки своими руками по индивидуальным размерам и чертежам.

Разметка и подготовка участка

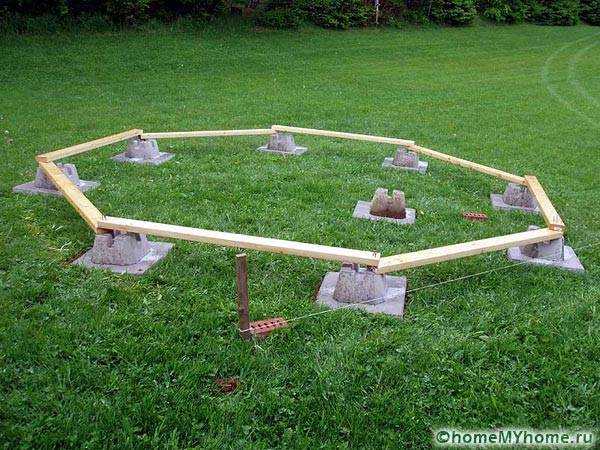

Разметка участка под шестиугольную беседку

С поверхности грунта снимают дерн и разравнивают его. Разметку под стойки ведут при помощи кольев и шнура. В шестигранной фигуре, образованные бечевкой треугольники равны – смотрите чертеж купола. Убедившись в правильном положении, приступают к следующему этапу.

Фундамент и монтаж стоек

Установка опор в подготовленные ямы и заливка цементным раствором

Различные варианты крепления стоек к фундаменту

Для углублений под стоечный каркас используют ручной бур. Вращая его на глубину до 0,7 м, получают 6 одинаковых ям. Концы у подготовленных стоек обмазывают жидким битумом или оборачивают рубероидом для предотвращения гниения. Установленный брус заливают жидким цементным раствором и оставляют для схватывания примерно на 1 неделю.

Установка обвязочного бруса

Обвязка каркаса

Методом вырубки в лапу крепят верхний обвязочный брус, а затем нижний для установки половых лаг. Узлы укрепляют стальными уголками. Если использовать саморезы, то предварительно сверлят отверстия меньшего диаметра, а затем вкручивают крепеж, иначе брус даст трещину.

Готовый скелет беседки

Для надежности, шестигранная беседка своими руками чертежи и размеры которой указаны на собственном плане, должна иметь средний обвязочный брус, установленный на половину высоты объекта. Он будет ориентиром для установки резных щитов.

Сборка купола

Сборка и монтаж купола

Крышу собирают внизу и устанавливают сразу целиком. Для этого стропильный брус запиливают под нужным углом и соединяют концами в одной точке. Другие концы ложатся в пазы на стойки, с остатком за пределами беседки на 30–40 см для защиты от стекающей влаги в момент дождей. Их укрепляют болтами – кровля требует надежности. Между собой стропила укрепляются собственной обвязкой. Остается набить на сектора обрешетку и покрыть кровлю черепицей или ондулином.

Кровля из ондулина

Монтаж пола и фурнитуры

Монтаж пола в беседке

К нижнему обвязочному брусу в заранее выпиленные пазы укрепляются половые лаги. Они не должны вплотную взаимодействовать с грунтом, во избежание сырости. Далее, укладывается половая доска. С наружной стороны укрепляются деревянные резные щиты, а внутри по стенкам беседки монтируются лавочки, если не предусмотрено иное.

Полезный совет! При укладке половой доски оставляйте зазор между соседними досками. При повышенной влажности древесина набухает и пол может вспучиться.

Защита и декор

Пропитка древесины защитным составом

Готовую беседку зачищают шлифовальным кругом или бумагой, затем пропитывают составами от проникновения влаги и препятствующие плесени и гниению. Остается декорировать собственное детище. Это дело вкуса – сам по себе древесный узор уже хорош. Однако, если для беседки применялись вторичные материалы, то имеет смысл покрыть очищенную древесину лаком или выявить узор с помощью морилки. На крайний случай окрасить в темные благородные цвета.

Сложные варианты изготавливают на основе простого. Для наглядности, домашнему мастеру в помощь предлагается подробная видеоинструкция сборки дачной беседки.

Видео: как построить беседку своими руками



Загрузка…

homemyhome.ru

Выбор чертежа беседки из дерева, металла или кирпича

Любое строительство всегда начинается с создания эскиза, а затем схем и чертежей. С эскизом все понятно – это рисунок, сделанный «на глаз», с приблизительным соблюдением размеров и пропорций. А вот схемы и чертежи беседок – это уже сложнее.

Сегодня мы расскажем об особенностях создания схем и планов для беседок разных размеров. Также вы узнаете, как правильно составить для них чертежи и найдете здесь их готовые примеры.

Составление схем беседок

Схемы составляются на основе эскизов. Здесь мы уже должны точно определиться с размерами и масштабом. Чертятся схемы – планы  чаще всего в трех или четырех проекциях: вид сверху снаружи и изнутри, вид сбоку и вид с торца, если стены имеют разную длину. На плане обязательно должны быть отмечены все нюансы, включая расположение мебели, кухонного оборудования, наличие ниш, подиумов и т. д.

Схемы садовых домиков площадью от 30 м2

На схеме отрисовываем все элементы будущей беседки, но в их конструктивные подробности не вдаемся, все это будет отображено в чертежах. Здесь же важно обозначить наличие элемента, его форму и основные размеры. Это что касается проекции сбоку и сверху.

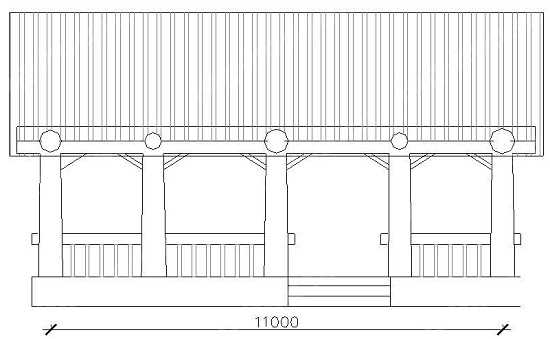

План беседки для дачи: вид с боку

А теперь о схеме беседки изнутри. Тут, в общем-то, то же самое, но помимо планировки размечаем еще и внутреннее наполнение постройки: мебель для кухонной зоны и зоны отдыха, очаги, мангалы, грили, барбекю и т. д. Беседка на схеме рассчитана на размещение больших компаний, а потому имеет несколько видов оборудования для приготовления пищи.

Обратите внимание: к этому этапу вы уже должны определиться с маркой и моделями мебели и прочего наполнения. Особенное внимание уделяем кухне, так как печи, барбекю и мангалы, если они будут иметь основание из камня, переделать довольно проблематично.

План большого садового домика из бревна

Далее – еще один пример схемы крупной беседки с пирсом. Постройка имеет площадь почти 40 м2 и разделена на две части:

  • Закрытую – здесь располагаются зоны кухни и отдыха.
  • Открытую – зона отдыха.

План беседки с пирсом, из бруса

Обратите внимание: важный момент, касающийся дверей. Если помещение будет иметь форму прямоугольника, и двери нужно расположить по длинным сторонам, то открываться они должны наружу. Так двери не будут «съедать» внутреннее пространство, будучи распахнутыми.

Составляя проект, нельзя забывать и о комфорте тех, кто находится в открытой части беседки. В идеале, от распахнутой двери до перил должно быть не менее полутора-двух метров. Если двери выходят на крыльцо, то его площадка должна быть шире их хотя бы на 80 см. При составлении схемы нужно обязательно это учитывать.

Вид сверху на внутреннюю часть

Схемы беседок до 20 м2

Схемы для беседок небольшого размера составляются по тому же принципу, что и для крупномеров. Правда, стационарные грили, мангалы и проч. здесь делаются очень редко, а потому на схеме их можно отобразить очень приблизительно, не высчитывая размеров.

План 8 угольной постройки

Особенно важно для маленьких беседок сохранение внутреннего пространства. Поэтому мы уже не можем себе позволить поместить дверь на длинной стороне прямоугольного или овального садового домика. На следующей схеме дверь восьмиугольной беседки выставлена правильно, с торца, и открывается наружу.

Восьмигранная постройка

Обратите внимание: есть очень простой способ изменения размеров овальной конструкции на схеме или чертеже беседки 8 гранной. Изменять нужно только два самых длинных боковых элемента. Так вы избегаете пересчета длины всех стен.

Капитальные беседки из камня, как на схеме ниже, расчерчиваем вместе с фундаментом. Его элементы обязательно должны иметь конструктивные и размерные пометки, так же как и вся постройка.

Садовый домик в японском стиле

В строительстве беседок лучше не жалеть времени на схемы, чем больше будет проекций, тем легче вам будет составлять чертежи. То же касается и размерных выносов – чем они подробнее, тем проще будет впоследствии.

Крыша должна отрисовываться так же подробно, как и остальные части строения

Проще всего составлять схемы для садовых домиков из поликарбоната. Материалов для строительства тут перечень небольшой, а конструкции, как правило, бывают не слишком сложными. На схеме внизу – простая беседка для отдыха, не предназначенная для размещения внутри источников открытого огня.

Как сделать из металлопрофиля летний домик

В случае, если же вы решите организовать внутри кухонную зону, то в схему нужно внести следующие изменения:

  • Стена, у которой будет располагаться мангал или гриль, зашивается металлом, а не поликарбонатом.
  • Если будет делаться дымоотвод, то на 80 см вокруг него поликарбонат кровли также меняем на листовое железо.

Конструкция из профильной трубы

Вообще же лучше беседку гриль построить из камня или из кирпича. Хороший вариант такого садового домика вы можете рассмотреть на схеме ниже. Обратите внимание, что на схеме печка сама является частью постройки и удачно расположена по прямой стене. А для зоны отдыха остается удобная ниша на противоположной стороне.

Схемы и чертежи беседок с мангалом: источники открытого огня должны находиться на удалении от мест отдыха

Дачные беседки своими руками: чертежи

Прежде чем приступать к созданию чертежей, нужно сделать схемы беседки. Особенности этого процесса описаны в предыдущем разделе, и их обязательно нужно учитывать, делая чертеж беседки из дерева или другого материала.

Создание чертежа на примере 6 угольной беседки

Чертить начинаем с самого низа, то есть с фундамента. Его вычерчиваем в двух проекциях: вид сверху и вид с боку. После составляем чертеж нижней обвязки, которая ведется по фундаменту.

Шестиугольная беседка своими руками. Чертежи в двух проекциях

Далее работаем последовательно. Чертежи продолжаем делать последовательно, снизу вверх. Если масштаб позволяет уместить на одном листе несколько проекций – чертим по две.

Обратите внимание: узлы соединений элементов должны чертиться отдельно и максимально подробно. Чтобы не путаться, каждой такой детали присваивается номер, который выставляется на основном чертеже. Делаются выносные метки: деталь 1, деталь 2 и т. д.

Беседки шестигранные своими руками. Чертежи двух уровней постройки

Заканчиваем черчение стропильной системой. Тут нужно максимально сконцентрировать внимание на расчетах. Их будет много, а ошибка, допущенная вначале и не замеченная сразу, повлечет за собой «лавину» следующих. Этап монтажа обрешетки и кровельного материала в чертежах не отображается.

Беседки своими руками. С чертежами, выполненными подробно, строительство не доставит больших затруднений

Простые металлические и деревянные беседки. Чертежи

Для простой беседки – навеса чертеж сделать на много проще. Можно обойтись тремя проекциями каркаса и вычерчиванием основных узлов. Это одинаково касается чертежей как для деревянных конструкций, так и для сварных.

Чертежи беседки садовой в стиле фахверк, сделанной своими руками. Самый простой вариант

Обратите внимание: при создании чертежей для деревянной беседке, не забудьте сделать фундамент немного приподнятым над уровнем земли. Дерево со временем портится от влаги, и чем выше фундамент, тем для него лучше. Оптимальная высота – 15 – 20 см над землей.

Иногда, если конструкция совсем простая, можно обойтись даже таким элементарным чертежом, как на фото внизу.

Беседка своими руками, чертежи. Фото с бумажного листа

Для удобства составления сметы все элементы на чертеже нумеруются и подсчитываются, причем одинаковые детали имеют один номер. Затем в нижней части чертежа создается таблица, в которой указываются номера элементов, их количество и вид материала изготовления. Наглядный пример – на следующем чертеже.

Чертеж беседки из металла. Фото нескольких проекций на одном листе

remonttool.ru

Беседка своими руками: чертежи и размеры

Беседки на участке играют очень важную роль – они созданы для отдыха большой компанией или тихого уединения на лоне природы. Но, их строительство мало чем отличается от монтажа полноценного здания. Точно так же необходимо заранее подготавливать чертежи и всю сопутствующую документацию. Чертеж с размерами беседки, изготавливаемой своими руками, поможет мастеру определиться не только с конструкцией будущего сооружения, но и с теми материалами и их количеством, которые будут задействованы при монтаже.

Разнообразие видов беседок

Сейчас беседка — это не только место для отдыха, состоящее из крыши, нескольких опор и оборудованное внутри столом и скамьей. На данный момент можно выполнить на участке настоящую летнюю кухню или беседку с мангалом своими руками, а также двухэтажную конструкцию.

Благодаря тому, что из дерева легко смонтировать такую беседку, ее может построить даже начинающий мастер. Сложность всегда возникает только от того, какой ее вид выбран.

В зависимости от внешнего вида и функционала они могут быть:

  1. Открытыми. Это те строения, которые упоминались ранее, состоящие из нескольких опор, крыши и стола со скамьями, как на фото. Они просты в возведении, поэтому пользуются большей популярностью, но подходят только для отдыха в летний день и при хорошей погоде.
  2. Закрытыми, которые имеют стены, окна и двери. Такие строения могут быть использованы и летом, и зимой.
  3. Переносными, которые легко смонтировать в любом удобном месте участка.
  4. Полуоткрытыми, часть конструкции которых закрыта, а часть остается открытой.

Деревянные беседки могут выполняться из бруса, бревен и даже обычных неотделанных стволов деревьев и веток. Все зависит только от желания и возможностей хозяина, а также от того стиля, который должен быть воссоздан. По форме и размеру конструкции подбираются в зависимости от габаритов участка. Если места не слишком много, то большое строение будет выглядеть неуместно и лучше выбрать небольшую конструкцию. По конфигурации беседки могут быть самыми разнообразными: прямоугольными, квадратными, круглыми, восьмигранными, шестигранными, а также более сложными по конструкции, например, в виде полусферы.

Для оформления кровли беседки используется тот же кровельный материал, что и для жилого дома. Это может быть металлочерепица, шифер, поликарбонат, гибкая черепица и другие подходящие материалы.

Важно! Лучше использовать тот кровельный материал, которым выполнена кровля дома, чтобы поддержать единство оформления.

Такой вариант можно наблюдать на следующем фото:

По конструкции кровли также разделяются в зависимости от внешнего вида самой беседки и могут быть односкатными, сферическими, купольными, многоскатными, арочными, многоуровневыми или шатровыми. Очень часто можно встретить летние беседки, кровлей которых выступает вьющееся растение, спускающееся на стены.

Очень распространены беседки, имеющие внутри барбекю или мангал и столовую зону, но они обладают более сложной технологией возведения, которую также при соблюдении алгоритма работ, можно воспроизвести самостоятельно. Так как внутри конструкции устанавливается печное оборудование, то обязательно нужно будет учесть этот факт в схеме.

Особенности составления проекта беседки

При составлении чертежа беседки из дерева можно пользоваться уже имеющимися чертежами, которые сейчас не так сложно найти, а можно создать свой индивидуальный стиль. Если выбрана слишком сложная конструкция, выполнить которую в виде проекта сложно, можно воспользоваться услугами профессионалов, которые в соответствии со всеми правилами и требованиями пошагово воспроизведут правильный чертеж.

Выполнение проекта включает в себя создание эскиза и чертежей, по которым будет производиться строительство конструкции. Эскиз и схема расположения поможет еще на первом этапе понять, как будет располагаться беседка на местности относительно других построек, а также отметить внутреннее наполнение постройки и понять, каким образом лучше подводить коммуникации и сколько строительного материала понадобится.

При составлении плана беседки для дачи следует пользоваться некоторыми рекомендациями, которые позволят выполнить его максимально правильно:

  • Определение того типа, которого будет производиться сооружение: открытый или закрытый.
  • Определение дизайна беседки, который должен сочетаться с общим фоном и строениями на участке.
  • Выбор места строительства для конструкции. Для этого необходимо иметь план участка, где обозначены все строения на нем, садовые дорожки, а также расположение деревьев и кустарников. Лучше всего беседку размещать в глубине сада, в конце садовой дорожки на расстоянии от жилого дома на 3 – 5 метров. Если беседку планируется оснастить мангалом, то лучше удалить ее от дома на 8 метров.
  • Указание габаритов беседки, места расположения опорных стоек и других элементов беседки. Также прописывается форма и высота ограждения конструкции. Для компании из 4 – 8 человек подойдут беседки с общей площадью около 12 – 16 кв. метров. Если же в беседке хочется установить не только стол со скамьями, но и зону более комфортного отдыха с шезлонгами, то площадь рассчитывается, исходя из того, что на одного человека нужно будет 4 кв. м.
  • Включение в проект чертежей беседки, которые выполнены со всех сторон. Это изображение фасада, беседка в разрезе, расположение технических узлов внутри конструкции.
  • При монтаже закрытой конструкции прописывается схема проведения вентиляции.
  • Воспроизведение отдельного плана основания под беседку с указанием его типа и того материала, который понадобится.
  • Описание мест установки дверей, лестниц, окон и прочих важных элементов.
  • Отдельное выполнение плана кровли, в котором отображается ее вид, размеры, высота, углы наклона и материал.
  • Указание технологии монтажа беседки и каждого ее элемента в отдельности. Если предполагается установка печи или мангала выполняют схему кладки и особенности конструкции фундамента.
  • Выполнение схем проводки и электроснабжения, если такое подразумевается.
  • Разработка плана размещения источников света, мебели и необходимого оборудования.

По готовому плану подсчитывается количество необходимых материалов и составляется смета на их покупку. Обязательно в нее включаются крепежные элементы, пропитки и отделочные составы. Примеры планов приведены на фото ниже.

От того, насколько правильно и четко составлен проект, зависит качество и прочность будущей конструкции и простота ее эксплуатации. Также можно будет правильно рассчитать количество материалов и комплектующих, чтобы не возникло дефицита в них, а также не было закупки лишнего.

Проектирование разнообразных по виду беседок

Чаще всего своими руками изготавливают беседки из дерева. Они прекрасно вписываются в любой ландшафт и украшают собой участок. Помимо этого, древесина отличается прочностью, долговечностью, а также экологичностью. Этот материал легко обработать своими руками, что не требует дополнительного обращения к специалистам, чего нельзя сказать, например, о монтаже беседки из профильной трубы. Чаще других изготавливаются открытые деревянные беседки. В данном разделе мы рассмотрим некоторые типы беседок и особенности их проектирования.

Прямоугольная беседка

Такая форма, как и квадрат, является наиболее простой для самостоятельного монтажа. Мы рассмотрим сооружение, состоящие из опорных стоек с ограждением и крыши. В проекте этой легкой беседки с 4 стойками обязательно указываются места расположения опор и их высота, тип основания, конструкция кровли и ее высота углом наклона. Обязательно прописывается высота и оформление ограждения.

Чертеж должен быть выполнен во фронтальной и профильной проекции, отдельно выполняется схематическое изображение фундамента конструкции, чаще всего используют столбчатый. На его проекте указывается количество столбов и глубина, на которую они заглубляются, а также расстояние между ними, зависящее от габаритов самого строения.

Совет! Для простоты выполнения работ к общему проекту прикладываются чертежи наиболее сложных технических узлов, по которым можно быстрее выполнить крепления.

В чертеже кровли указывается стропильная система с тем способом верхней обвязки, который наиболее предпочтителен для строящейся беседки. Помимо этого, указывается шаг между стропилами и крепление мауэрлата.

Когда все необходимые проектные документы готовы и закуплены материалы, можно приступать к возведению конструкции. Для начала нужно подготовить участок для монтажа беседки. Его очищают, снимают верхний слой и размечают согласно плану. При помощи колышков и шнура оформляется периметр будущей постройки и создается фундамент.

Для выполнения основания в обозначенных местах выкапываются ямы глубиной около 80 см, их дно засыпается слоем песка. После этого в каждую вставляется опорная стойка и бетонируется.

Важно! При работах очень важно соблюдать вертикальность каждой опоры и четко следовать соответствию расстоянию между ними.

Затем производится нижняя обвязка и настил лаг пола. После этого производится настил половых досок, для которого лучше всего использовать террасную доску. Дальше производится обвязка верхнего типа, собирается каркас кровли, его обшивка и покрытие кровельным материалом.

Ограждение монтируют только после того, как конструкция беседки полностью готова. Для начала опорные стойки соединяются горизонтальными перилами, а далее крепятся балясины ограждения. Если ограждения по проекту решено устанавливать в виде решетки, то нужно заранее подготовить подходящие по размеру рамы, на которые набиваются брусья в том порядке, какой необходим.

Беседки с мангалом

Прежде чем будет производиться монтаж, поэтапно выполняется проект расположения беседки. К этому вопросу нужно подойти очень тщательно, так как обычно к таким сооружениям подводят такие коммуникации, как вода, газ и электричество. Обязательно месторасположение беседки планируется с таким учетом, чтобы дым от печи при ветре не распространялся на другие постройки на участке. Обычно такие беседки выполняют роль летней кухне на загородном участке. Такая конструкция представлена на фото. Они могут быть закрытого или открытого типа. Закрытые используются и в зимние месяцы, но при проектировании обязательно просчитывается возможность утепления стен и кровли, а также проведение вентиляции.

Беседки с камином или мангалом довольно сложны в самостоятельном возведении и эти сложности начинаются уже с этапа проектирования. Необходимо выполнить не только проект самой беседки, но и чертеж основания под установку печного оборудования, так как по своей массе они достаточно тяжелое. Чаще всего проектом предусматривается плитное основание для конструкции печи и столбчатое для самой беседки.

Важно! Фундамент под мангал или барбекю обязательно должен иметь армирование, чтобы в процессе эксплуатации не возникало трещин.

В чертеже такой беседки обязательно отображаются размеры и ее планировка с указанием мест расположения камина, печи или мангала, а также дымохода. Обязательно делается чертеж самого мангала с подробными размерами жаровни, количеством огневых точек, а также отображением укладки кирпича.

При проектировании очень важно правильно осуществить зонирование пространства. Доступ к мангалу или камину должен осуществляться без препятствий, чтобы была возможность готовить и производить очистку оборудования. Вокруг печи обязательно укладывается пожаробезопасный материал. Обеденный стол со скамьями лучше установить в противоположной стороне в целях безопасности. Оптимальный вариант расстановки представлен на фото.

При проектировании беседки с мангалом рядом с основным оборудованием устанавливается рабочий стол, а при желании и мойка. С другой стороны должно быть оборудовано место для хранения дров, чтобы не приходилось постоянно ходить за ними в сарай. Таким образом, минимальный показатель длины кухни – около 3000 мм.

При проектировании учитывается необходимость подведения коммуникаций, что отображается в документации. Если грамотно подойти к вопросу проектирования беседки своими руками из дерева с мангалом, то в будущем не возникнет проблем при эксплуатации и такая постройка будет безопасной при использовании.

Заключение

Проект на начальном этапе строительства важен для любого сооружения и беседка не исключение. Выполнить проект можно самостоятельно или подключить к этому вопросу профессионалов, если выбрана сложная по исполнению конструкция. Благодаря грамотно составленному проекту, закупить материалы в нужном количестве не составит труда, а процесс строительства пойдет намного быстрее с наглядной схемой.

bouw.ru

Чертежи беседок из дерева с размерами

Садовая беседка, или садовый домик — прекрасное место для семейных или дружеских посиделок, для обеда или ужина на свежем воздухе. Она не только выполняет свою прямую функцию, но и украшает участок. Своими руками можно построить беседку практически любой формы и размера, но есть некоторые важные вещи, о которых нужно знать. В этой статье будет рассказано об оптимальных размерах беседки и приведены чертежи строений разной формы.

Размеры беседки и участка

Беседку из дерева можно сделать разной формы и размера в зависимости от размеров участка и того, сколько человек будет в ней размещаться.

Планируя строительство беседки, подумайте, как ее размеры будут соотноситься с площадью участка. Строение не должно занимать слишком большую площадь, иначе на маленьком участке оно будет смотреться не очень хорошо, так же, как и маленькая беседка на огромной площади. Насколько часто вы принимаете гостей и сколько человек к вам обычно приезжает? Ответить на этот вопрос нужно, чтобы не планировать слишком большую постройку, которая займет полезную площадь участка и потребует больших затрат на стройматериалы. Конечно, вы можете делать строение какой угодно площади, но есть некоторые оптимальные размеры беседок, с которыми постройка будет удобной и гармонично выглядящей.

Если садовый домик будет использоваться главным образом для обедов и чаепитий, то на каждого человека достаточно 2 кв.м площади. Если же планируется целая зона отдыха с креслами, то на каждого человека нужно 4 кв.м.

Составляя проект, нельзя забывать про фундамент. Обычно для садовых беседок его делают столбчатым — он достаточно прочен для легкой постройки, но в то же время не потребует больших материальных затрат. Фундамент делают с каждой стороны на 7-10 см больше, чем пол. Расстояние между столбиками оставляют в пределах 150-200 см. Высоту беседки от пола до потолка (полезную высоту) обычно делают равной 2,2 м — этого достаточно, чтобы даже человеку высокого роста было комфортно.

Размеры стола

Стол — важная часть садовой беседки. Его размеры зависят от количества гостей. Обычно стол делают шириной 50-70 см, длина — 70 см для четверых, 110 см для шестерых. В беседке необходимо оставить достаточно большие проходы вокруг стола для удобства передвижения. Поэтому ширина и длина внутреннего пространства должны быть минимум 150-200 см (для стола 50*70 см). Если беседка правильной многоугольной формы (шестиугольной, восьмиугольной, пятиугольной), то стол можно сделать круглым.

Прямоугольная

Прямоугольная или квадратная беседка — одна из самых практичных форм. Ее проще построить, чем многоугольную, в ней поместится больше человек, чем, например, в шестиугольной такой же площади.

Часто ее делают квадратной, но иногда стороны беседки для дачи делают и разного размера, например:

  • длинная сторона — 4 м,
  • короткая сторона — 3 м.

Высота беседки от пола до потолка (полезная высота) — 2,1-2,2 м. В такой беседке площадью 12 кв.м могут разместиться до 20 человек. Если сделать ее меньше:

  • длинная сторона — 2,5 м,
  • короткая сторона — 2 м,

то в ней хватит места на восьмерых. Квадратную беседку обычно делают размером 3*3 м.

Шестиугольная

Шестиугольная форма считается классической. Она экономична по затратам стройматериалов и легка в исполнении, так как состоит из набора одинаковых деталей:

  • 6 стоек,
  • 6 треугольников для крыши,
  • 6 секций ограждения.

Удобной будет постройка со следующими габаритами на 10 человек:

  • расстояние от угла до противоположного угла — 2,9 м,
  • ширина — 2,5 м,
  • высота от основания до конька крыши — 2,8 м,
  • длина стороны — 1,45 м,
  • полезная высота — 2,2 м.

Площадь будет равна примерно 6,5 кв.м. Ее можно разместить и на маленьком участке. Ниже приведен чертеж шестиугольной беседки из дерева с такими размерами.

Деревянную беседку делают на столбчатом основании, сложенном из кирпичей. Стойки можно установить как строго вертикально, так и под углом, чтобы строение расширялось кверху.

Восьмиугольная

Беседку можно сделать в виде восьмиугольника с длиной каждой стороны 2,66 м и диагоналями (расстоянием от одного угла до противоположного) 3762 мм. Для этого необходимо начертить на земле правильный восьмиугольник.

Пятиугольная

Если вы хотите построить необычную беседку, сделайте ее пятиугольной. Это может быть не только равносторонний, но и вытянутый пятиугольник, например, можно выбрать размеры 5*3 м. Если беседка имеет размеры 5*5, то сторона пятиугольника должна быть длиной 146 см, как показано на чертеже. В центре можно поставить круглый стол диаметром 110 см. При этом для удобства строение делают расширяющимся кверху.

Мини-беседка

Такой маленький садовый домик для 4 или 6 человек представляет собой стол со скамейками и крышей. Она может быть изготовлена как целиком из дерева, так и иметь металлический каркас. Такой вариант подойдет для маленького участка. Ширина беседки — 150 см, длина — 150 см для 4 и 200 см для 6 человек. Длина стола — 80 или 120 см, ширина — 60-80 см, ширина сиденья — 40-45 см.

Беседку такой формы можно сделать и большего размера, как на чертеже ниже.

Проекты с мангалом или печью

Даже в деревянной беседке подходящего размера можно установить мангал, барбекю или печь. Особое внимание при этом уделяют мерам пожарной безопасности. Чтобы обезопасить строение от пожара, пол делают бетонным, а часть стен, находящуюся в непосредственной близости от источника огня. Деревянные части обрабатывают огнезащитными составами. По правилам СНиП, перед источником огня нужно оставить не менее 3 м свободного места, то есть беседка с мангалом должна быть довольно большой — не меньше 4*6 м. Она может быть как прямоугольной с классической двускатной крышей, так и многоугольной.

Она может быть закрытой или открытой. Закрытые беседки с мангалами, которые могут использоваться и зимой, обычно располагают близко к дому, открытые, летние, наоборот, на расстоянии. Однако при выборе места для беседки учитывайте, что дым от мангала или печки не должен попадать в дом.

Мангал и все сопутствующие детали, такие как вытяжка, дымоход, необходимо включить в чертеж сразу же. При разработке проекта нужно будет нарисовать фронтальную и боковую (профильную) проекции строения, а также план — для беседки с мангалом это особенно важно. Мангал может быть как готовым металлическим, так и кирпичным, сложенным на даче своими руками.

Внимание! Если беседка будет построена на столбчатом или ленточном, а не плитном фундаменте, обязательно включите в план отдельный фундамент для мангала — это тяжелая конструкция, она должна быть устойчивой.

Барбекю более легкое, имеет круглую форму, его можно поставить и в центре строения. Оно также может быть металлическим или кирпичным. Металлическое барбекю ставят в уже готовый садовый домик на покрытый листами жести пол. В беседке с барбекю нужно предусмотреть вытяжку. Кирпичное барбекю сложной формы может выглядеть так.

Также необходимо сделать чертеж самого мангала. Мангал с дымоходом может выглядеть так.

Вытяжку лучше делать в форме зонтика, она более эффективна.

Если мангал будет выложен кирпичом, то нужно составить и порядовки, то есть схемы расположения кирпича по рядам. Это поможет вам не только быстро и аккуратно сложить очаг, но и рассчитать количество кирпича для него. Порядовка пригодится и в том случае, если вы планируете сделать печь или камин.

Также можно сделать финскую беседку с грилем, находящимся в центре помещения на каменной столешнице.

Материалы

Для возведения стоек беседки обычно используют деревянный брус размером 10*10 или 15*15 см. Также можно построить беседку рубленую, из бревна. Она хорошо подойдет к дому, построенному из такого же материала. Пол делают из досок или плит ОСБ, также можно залить бетонную стяжку или выложить пол плиткой. Для крыши и ограждения также используют доски различных размеров: 10*5, 150*5, 75*2,5 см.

Как построить чертеж

Чтобы построить своими руками чертежи и перенести их на местность, нужно вспомнить несколько правил из школьной геометрии.

Если здание прямоугольное, его углы должны быть строго 90 градусов. Построить прямой угол можно, пользуясь теоремой Пифагора — для этого нужно начертить треугольник со сторонами 3, 4 и 5 м. Угол, лежащий напротив стороны в 5 м, и будет прямоугольным. Также для получения ровного прямоугольника или квадрата необходимо контролировать, чтобы диагонали фигуры были одинаковыми.

Если вы строите правильный шестиугольник, то он состоит из 6 одинаковых равносторонних треугольников или 2 одинаковых трапеций. На бумаге легко начертить правильный шестиугольник с помощью циркуля. На земле можно поступить также, используя вместо циркуля веревку с колышком.

Сначала колышек вбивают в центр предполагаемой беседки и чертят окружность. Далее через центр проводят прямую линию, которая пересечет окружность в двух точках. Это две вершины шестиугольника. Далее веревку с колышком помещают в эти точки и чертят еще две окружности, каждая из которых также пересечет первую еще в двух точках. Это еще 4 вершины шестиугольника. В каждую вершину вбейте колышки, чтобы отметить их.

Чтобы построить восьмиугольник, начертите квадрат и проведите в нем диагонали. Отметьте точку пересечения диагоналей. Разделите пополам каждую сторону и проведите от точки пересечения диагоналей через середины сторон отрезки, равные половине диагонали. Их концы и углы квадрата и будут вершинами восьмиугольника. Проверьте, что диагонали фигуры равны. Опоры располагают так, как на чертеже.

Построить пятиугольник без измерений сложнее. Поэтому поступают так: определяют длину стороны беседки и делят ее на 1,18 — получается радиус окружности. Далее чертят на земле окружность с таким радиусом и разбивают ее на 5 частей, используя веревку длиной, равной длине стороны.

Пользуясь этими чертежами, вы сможете построить на своем участке беседку практически любой формы, с мангалом или без. При необходимости размеры строения можно увеличить или уменьшить, однако, помните, что не стоит делать беседку слишком маленькой или слишком большой.

bouw.ru

Беседки своими руками: чертежи и размеры, схемы и проекты, эскизы и фото

Беседки своими руками: чертежи и размеры, схемы и проекты, эскизы и фото | Все для вас
Не пропусти

  • Удаление сажевого фильтра — все что надо знать
  • Как сделать аэрографию самому у себя в гараже?
  • Какой антикор лучший для авто — советы мастеров
  • Ламинирование волос своими руками: пользуемся желатином в домашних условиях
  • Кожаный салон в Газель-Бизнес — Внутренний Тюнинг — Клуб Газелистов
  • ТО Мерседес Бенц, техническое обслуживание Mercedes
  • Отзывы владельцев Nissan Almera (все достоинства и недостатки)
  • Замена тормозных колодок Форд Фокус 2 фото и видео
  • Резонатор глушителя что это такое? Для чего устанавливается — подробная информация, Автоблог
  • Лучший шампунь для жирных волос (профессиональный, лечебный) – рейтинг
  • Закон о тюнинге автомобилей: Все подробности, Как законно сделать тюнинг
  • Фрикционы АКПП
  • Шевроле лачетти цена отзывы технические характеристики фото
  • Подсказки по автономной работе Galaxy S8: как снизить расход заряда Samsung Galaxy
  • Зеркальная тонировка на авто: плюсы и минусы, характеристики и законность
  • VIN номер — что можно из него узнать…
  • Диагностика автомобиля, Автосервис VIP MOTORS
  • Срок службы аккумулятора автомобиля: как продлить
  • Как правильно трогаться на механике без вреда для автомобиля?
  • Генеральная доверенность на автомобиль с правом продажи в 2018 году: что дает, сколько стоит, бланк и образец
  • Какую выбрать автомагнитолу
  • Стоит ли брать дизель?
  • Проверка состояния масляного насоса, Насосы масляные
  • Как найти лучшее средство для лечения кончиков волос?
  • Как смыть стойкую краску с волос?
  • Что такое СТС на машину? Особенности оформления документа
  • Как преодолеть страх вождения автомобиля?
  • Адаптивная коробка передач что это, Танькины советы
  • Тюнинг BMW от Alpina, Lumma, Hamann, G-Power, Nowack Motors, Emotion Wheels
  • Используем глицерин для волос: увлажняем, питаем, восстанавливаем и защищаем их
  • Сколько масла заливать в двигатель LADA Priora: расход, замена и какая моторная жидкость лучше для Приоры
  • Водка для волос
  • Распорка передних стоек на ВАЗ 2114: выбор и установка
  • Полироль для стекла автомобиля: что лучше для лобового автостекла?
  • BMW M3 e46 2005 Add-on
  • Береза для волос — отвары, ополаскивание, шампуни из листьев и почек
  • Что такое Трейд-Ин: описание программы Trade-In и схемы обмена автомобиля
  • Как продлить срок службы аккумулятора (АКБ) для автомобиля
  • Daewoo Matiz
  • Масло лаванды для волос: рецепты, полезные свойства
  • Замена датчика давления масла Lada Kalina: где находится и почему горит лампочка ДДМ?
  • Синие волосы
  • Диагностика подвески автомобиля — проверка подвески
  • Датчик холостого хода (ДХХ) ВАЗ 2114: признаки неисправности
  • Масло кедровое для волос: свойства, применение, маски
  • Неисправности МКПП: признаки, причины и способы их устранения
  • Тонирование волос — как правильно тонировать волосы в домашних условиях
  • В каких случаях клинит двигатель? ВАЗ-2107, инжектор
  • Skoda Fabia sport edition, DRIVE2
  • Багажник на крышу автомобиля своими руками в гараже
  • Механические противоугонные устройства: какое лучше купить
  • Тюнинг Lexus LS 460 — аэродинамические обвесы премиум-класса от DecusCar
  • Почему двигатель ест масло: возможные причины
  • Виды окрашивания волос: омбре, шатуш, балаяж
  • Эстакада из дерева своими руками — миниэстакада
  • Шелковистые волосы в домашних условиях
  • Снятие топливного бака
  • Замена радиатора охлаждения двигателя на ВАЗ-2114: фото и видео
  • Жидкие подкрылки
  • Маски для роста волос на ночь — 7 лучших рецептов
  • Поврежденные волосы – лечение и восстановление, уход за волосами при выпадении
  • Редкие, тонкие волосы
  • Крапива для волос — масло, ополаскивание, маски
  • Замена термостата его проверка с помощью Vag-com
  • Яблочный уксус для волос: чем полезен, способы применения, рецепты ополаскивателей и масок
  • Купе Mercedes-Benz S-класса возродило старую традицию
  • Что делать если потеют стекла в машине?
  • Nissan 370Z — обзор, цены, видео, технические характеристики Ниссан 370 З
  • BMW – искусство создавать успех
  • Как мыть голову яйцом
  • Как часто менять масло в коробке передач — замена масла в КПП
  • Самодельный шиномонтажный станок своими руками
  • Самодельный шиномонтажный станок своими руками: чертежи и видео
  • Всего 5 причин увеличения расхода топлива, Дорожное радио Улан-Удэ 103, 7 FM
  • Сожженные волосы – что делать?
  • Как часто нужно мыть машину зимой и летом
  • Трудно ли пересаживаться с «механики» на «автомат»?
  • Несмываемое масло для волос: отзывы и рейтинг — какое лучше средство для кончиков волос
  • Парк Патриот помогает сберечь память о предках
  • Коробка вариатор — принцип работы, чем хорош, минусы плюсы АКПП, ремень, замена масла, отзывы владельцев авто
  • Как установить момент зажигания на мотороллере Муравей, чтоб двигатель хорошо работал и заводился?
  • Установка парктроника на Ваз 2115
  • Пример установки сигнализации на автомобиль
  • Форсирование двигателя, методы тюнинга своими руками
  • Как часто менять масло в двигателе, когда нужно менять масло в двигателе
  • Индийские маски для волос — волшебство преображения
  • Покрытие волос кератином (кератиновое покрытие волос)
  • Гусеницы на авто или танк из НИВЫ и УАЗ своими руками
  • Азиатская косметика: за и против
  • Система управления двигателем – назначение, устройство, принцип работы
  • Замена топливного фильтра ВАЗ-2110 собственными силами
  • Пыльники и отбойники амортизаторов FORD Escort 4, 5, 6, 7 Форд Эскорт 1
  • 10 способов укрепить луковицы волос
  • Ремонт грузовых автомобилей КАМАЗ и МАЗ в Санкт Петербурге (СПб)
  • Антифриз как часто менять в автомобиле?
  • Как отличить зимнюю резину от летней: особенности, отличия и отзывы
  • Отравление выхлопными газами автомобиля: симптомы и лечение
  • Чистые волосы
  • Восстанавливающие домашние маски для сухих и поврежденных волос — рецепты и отзывы
  • Повышенный, неравномерный износ шин: причины

btf.su

чертежи и размеры, схемы и проекты, эскизы и фото ⋆ MACHO’S RULES

Перед тем как начинать любую стройку, нужно подготовить для нее проектную документацию. Строительство беседки своими руками на даче – не является исключением, здесь также нужны схемы, размеры, эскизы, что в комплексе позволит получить полную картину о будущем строении.

Вы поймете, какие нужны для строительства материалы, а также, где и как будут размещены определенные конструктивные элементы. Самое главное – составить смету, дабы избежать лишних затрат.

Дачные беседки — это просто и красиво

На сегодняшний день в продаже появилось множество современных строительных и отделочных материалов. Следовательно, есть возможность отойти от использования привычных стройматериалов и создавать уникальные конструкции беседок своими руками. В понимании многих людей беседка – это просто место, в котором можно отдохнуть. Действительно, это так и есть. Но сейчас в беседках создаются кухни, лежанки, качели и даже мангалы.

За счет того, что современные стройматериалы обладают легкостью и изящностью, можно собирать беседки самостоятельно. Сложность определяется только собственными задумками. В интернете можно найти огромное количество фотографий, которые вдохновят вас на создание на своем участке уникальной беседки:

Дизайн беседки на даче, фото:

Переносная конструкция

Если учесть различные характеристики беседок, то можно условно разделить эти строения на группы. Итак, есть:

  • открытые беседки (просты в строительстве, применяются в основном летом),
  • закрытые беседки (конструкция со стенами, окнами и дверьми),
  • переносная беседка (разбирается и собирается легко).

Существует огромное множество строительных материалов, которые можно использовать для строительства беседок своими руками. Итак, используются деревянные, металлические, стеклянные и пластиковые предметы. Кроме того, активно используется камень. Популярными в последнее время стали беседки из камня. Тут в ход пойти может даже то сырье, которое никто не использует вообще: пластиковые бутылки, поддоны, деревья, а также другие подручные материалы для беседок. Все зависит от того, какой фантазией обладает хозяин.

Чертеж беседки для маленького участка

Что касается размера будущей беседки, то все определяется площадью самого участка. Если же площади не много, то и беседку не стоит создавать очень большой. Конфигурация бывает квадратной, прямоугольной, круглой, в виде шестигранника, восьмигранника. Иногда создают беседки в форме овала.

Совет! Если же вы впервые создаете беседку своими руками, то необходимо пользоваться фотографиями, чертежами, советами специалистов. Всю информацию можно найти в интернете. Это позволит в дальнейшем избежать ошибок.

В качестве кровельного материала для беседок выбирают шифер, профнастил, гибкую черепицу, сотовый или монолитный поликарбонат. Если учесть, что многие из этих материалов – весьма пластичные, то можно делать не только односкатные, но и многоскатные, а также сферические, арочные, купольные и другие формы крыш. Распространенными являются беседки, в которых в качестве крыши – вьющиеся зеленые растения.

Особой популярностью сегодня пользуются беседки, в которых оборудуют летние кухни. Там же встраивают мангалы, камины или места для барбекю. Помните, что для создания подобных конструкций потребуется выполнять определенные требования. И опять же: необходимо иметь чертежи, эскизы и проекты не только всей беседки, но и печи, камина, например. Это позволит безошибочно справиться с работой, а также потратить минимум средств.

Беседка с мангалом открытого типа

Постройка беседки своими руками

Как же создать дачную беседку своими руками? В интернете, как было сказано ранее, существует множество проектов и чертежей беседок. Если же вы не уверены в том, что самостоятельно сможете создать собственный проект, настоятельно рекомендуется воспользоваться проектами тех беседок, которые найдутся в сети.

Чертеж конструкции из дерева с размерами

Итак, создание проекта беседки состоит из нескольких этапов. Для начала необходимо создать эскиз будущей постройки, составить рабочие чертежи. Схемы и эскизы позволят на данной стадии спланировать расположение конструкции, наметить расстановку в ней оборудования и мебели. Если в беседке нужны коммуникации, помимо света, то определяется и их система подвода. Существуют четкие рекомендации, которые позволят правильно подготовить проект.

Схема открытой конструкции

Так, изначально определяемся с типом беседки – открытая или закрытая. Потом – продумываете стиль дачной беседки, которая должна сочетаться с другими строениями на участке. Определяются строительные материалы, которые будут использованы в работах. Наконец, на участке нужно выделить место для беседки. Все размеры должны четко отражаться в чертеже и совпадать с участком на местности. Если беседка на даче будет иметь закрытый тип, то обязательно стоит создать вентиляционную систему. Для массивных беседок определяется тип фундамента:

  • ленточный,
  • столбчатый,
  • основание из плит.

Теперь можно переходить к описанию конструктивных узлов. Здесь размечают места монтажа окон, дверей и лестницы. Схема крыши – это отдельная работа. Технология возведения каждого из конструктивных элементов дачных беседки определяется отдельно, что должно быть отражено в проекте. Настало время обозначения проводки электричества и водопровода. В плане отображаются места монтажа мебели, оборудования, светильников. Нужно отметить, что это далеко не все работы, нюансы, которые следует учесть, составляя своими руками проект беседки.

Фото прямоугольного проекта постройки

Чем тщательнее будет проработан проект, тем точнее будут сделаны расчеты строительных материалов, тем легче будет проводить само строительство. Самое главное, что практически нивелируются ошибки. Конструкция получится крепкой и долговечной.

Видео: садовая беседка из дерева, пошаговая инструкция

Строительство деревянной беседки своими руками

Итак, если речь идет о выборе материала для строительства беседки, то многие люди предпочитают выбирать именно дерево. Дело в том, что этот материал позволяет создавать беседку для дачи, вписывающуюся в интерьер любого участка. Кроме того, дерево – это экологически чистый материал, который является экологически чистым, долговечным. Дерево легко обрабатывать и для возведения беседок используют брус, бревна, доски, прочие элементы.

Зимняя конструкция беседок из дерева, фото

Прямоугольная беседка

Самый простой вариант для самостоятельного строительства деревянной беседки является использование прямоугольной конструкции. Это сооружение открытого типа для летнего использования. Будут открытые опорные стойки, крыша и ограждение. В чертеже следует отобразить только размеры конструкции, высоту, а также эскиз строения.

Как правило, создается чертеж профильной и фронтальной проекции беседки. Фундамент выводится отдельной схемой. Как правило, отдают предпочтение столбчатому основанию. Тут нужно указать размеры столбов, высоту и глубину, на которую они будут вкопаны.

Совет! Для того чтобы работы было удобнее выполнять, можно к проекту приложить подробную схему монтажа технических узлов с указанием вариантов крепления между собой.

Что касается чертежа крыши, то здесь уместно отображать стропильные системы, указав крепление верхней обвязки, нижней опоры для стропил, а также указать шаг между стропилами. Как только все чертежи будут готовы, можно непосредственно приступать к строительным работам. Итак, подготавливаем и размечаем участок для строительства. Применяются колья, обвязанные веревкой. Как только периметр обозначен, начинаем обустраивать фундамент.

Чертеж простой деревянной беседки своими руками для дачи, размеры

Для создания фундамента, по чертежу следует выкопать котлован. Хотя яму трудно назвать котлованом, если в ней глубина 80 сантиметров. Тем не менее, все следует называть по правилам строительства. На дно выкладывается слой песка. Ставятся опоры, которые потом бетонируют. Обязательно проверяйте уровнем ровность всех опор, удаленность их друг от друга, а также уровень по высоте.

Фото начального этапа работ

Теперь переходим к созданию нижней обвязки, обустраиваем пол из лаг. Используются деревянные брусья. Как только каркас пола готов, нужно создавать настил из досок. Потом фиксируют верхнюю обвязку, собирают каркас кровли. Каркас обшивается доской и перекрывается кровельным материалом.

Этапы возведения

Как только конструкция беседки будет стоять на месте, можно создавать ограждения. Изначально зафиксируйте горизонтальные брусья, которые будут одновременно перилами. Потом устанавливаются вертикальные стойки. Если же по проекту предусмотрена деревянная решетка, то необходимо создать раму из бруса, а потом внутри нее набивается решетка.

Конструкция из дерева, размеры для постройки

Беседка с барбекю и мангалом

Прежде чем начать создание проекта беседки с мангалом, камином или барбекю, нужно создать эскиз, на котором отображается месторасположение беседки на участке. Дело в том, что к подобным беседкам будет подходить газ, вода. Следовательно, планировка должна быть идеальной. Учитывайте направление ветра, при котором дым от печки не будет распространяться на другие строения.

Беседки из дерева с мангалом, печкой или камином, как правило, заменяют летние кухни. Примечательно, что сооружение может быть открытого или закрытого типа. Так, закрытую беседку можно использовать даже зимой. Поэтому на этапе проектирования нужно позаботиться об утеплении помещения, а также о создании качественной вентиляционной системы.

Отметим, что создать проект беседки с мангалом, барбекю или печью – это довольно сложная работа. Тут во внимание берется не только конструкция беседки и фундамент, но и такие элементы, как печь, камин. Помните о том, что печное оборудование создается из камня, который обладает большим весом. Как правило, создается ленточный фундамент, а под печи или камин – плиточный.

Совет! Чтобы в бетонном основании не появлялись трещины, необходимо под мангал или камин укладывать арматуру.

На чертежах нужно отображать размеры будущей дачной беседки, а также расположения в ней камина или мангала. Отдельно указывается схема фундамента и дымохода. В проект будет включен сам мангал, форма жаровни, количество огневых точек, укладка камня по рядам.

В ходе разработки плана беседки, необходимо тщательно продумать зонирование помещения. Нужно предусмотреть самое безопасное расположение стола, обеспечить свободный подход к камину или к мангалу. Не забываем о том, что придется проводить чистку печи, камина и так далее. Крайне важно обозначить в проекте зону, в пределах которой вокруг камина будет уложен противопожарный материал.

Если же ваша беседка с камином или мангалом будет использоваться как летняя кухня, то к ней обязательно нужно подводить воду, свет, газ. Следовательно, в проекте нужно предусмотреть соответствующие коммуникации, схему электропроводки, воды и так далее.

Еще раз отметим, что предстоит сложная работа не только при создании проекта, но и при строительстве. Поэтому сейчас следует как можно тщательнее составить проект, чтобы потом можно было избежать неприятных «сюрпризов».

Строительство металлической беседки: просто и красиво

Очень часто кроме дерева для возведения беседок используют металл. Это может быть алюминий или простое железо. Материал тем хорош, что его не нужно специально обрабатывать, как дерево. Соединения создаются с помощью сварочного аппарата. Примечательно, что модели металлических беседок могут быть не только стационарными, но и сборными/разборными. Во втором случае для соединения конструктивных элементов используют болты.

Совет! Для того чтобы металлическая конструкция прослужила максимально долго, ее нужно обработать антикоррозийным материалом, а также изредка красить.

Когда планируется создать металлическую беседку, тщательно выбирайте место на участке. Дело в том, что металл сильно нагревается летом. Поэтому металлические конструкции беседок, как правило, создают открытого типа и в саду.

Простая конструкция из профильной трубы

Прежде чем начать создание проекта, лучше продумать дизайн строения, который будет соответствовать стилистике экстерьера. Размеры, которые закладываются в чертежах, зависят от количества людей, которые предположительно будут находиться внутри беседки. Кроме того, следует учесть количество мебели, оборудования и так далее.

Обычно люди используют готовые схемы для строительства металлических беседок. Не трудно найти фотографии и проекты в интернете. Самая простая конструкция прямоугольной формы, которая имеет размеры 2,5 на 3 метра. В таком случае беседка не будет громоздкой. В то же время в ней с легкостью можно установить несколько посадочных мест и столик.

Беседки из профильных труб своими руками

За счет того, что профильная труба обладает рядом преимуществ, много людей используют именно этот материал для возведения беседок. Сооружение не только легко построить, но и с легкостью ухаживать за ним. Дело в том, что металл не сильно подвержен влиянию окружающей среды и обладает сравнительно высокой долговечностью. Профильные трубы не стоят дорого, имеют аккуратный вид. Прежде чем начать строительство, следует определиться с типом и формой конструкции. Кроме того, готовятся чертежи, проверяется наличие материалов и инструментов, которые будут задействованы в работе. Итак, можно создать прямоугольную, круглую, квадратную, шестигранную и другую форму беседки.

Совет! Если вы не имеете достаточно опыта работы со сварочным аппаратом или же впервые создаете подобные сооружения, как беседка, лучше выбирать самые простые конструкции.

Можно создать собственный чертеж, эскиз беседки. В чертежах указываются все размеры, максимально точно проводятся остальные расчеты, так как от этого зависит дальнейший вид и долговечность беседки.

Итак, чтобы построить своими руками беседку из профильных труб, следует использовать такие материалы: бетон, грунтовку для обработки металла, кровельный материал, а также собственно профильные трубы. Из инструментов обязательно должен быть сварочный аппарат, уровень, болгарка, сверла с дрелью, а также крепежные элементы. Как только место для строительства конструкции будет выбрано, нужно приступать к обустройству ям. Их количество определяется согласно проекту – по количеству опор. Ямы имеют глубину до 60 сантиметров. Высота стоек учитывается с этим размером. В качестве опор допускается использовать профиль 80 на 80 мм, а также с толщиной стенки в 3 мм. К стойкам приваривают опорные пятки. Это позволит увеличить степень жесткости конструкции.

На дно подготовленных ям засыпают щебень. После того подстилку утрамбовывают, ставят стойки и заливают бетон. Тут следует максимально точно следить за вертикалью стоек. Как только бетон начинает твердеть, проверяется ровность каждой стойки повторно. После того, как будут проведены данные работы, необходимо подождать примерно двое суток, пока бетон «схватится».

Теперь можно начинать создавать нижний пояс обвязки. Тут применяется профиль меньшего сечения, приваривая материал к опорам на определенной высоте над уровнем грунта. Как правило, обвязку делают на такой высоте, чтобы можно было максимально комфортно заходить в беседку.

Наступает этап создания крыши. Из профиля создается стропильная система по чертежам. Если форма будет двускатная, то профиль приваривается под углом 15 градусов. Чтобы кровельный материал было удобнее крепить, на каркас приваривается профильная труба как обрешетка, шаг которой составляет 45 см. Вот и все – каркас беседки считается собранным.

Конструкция из металла и поликарбоната

Конструкции беседок из поликарбоната

Главное преимущество поликарбоната заключается в том, что он имеет прозрачную структуру. Кроме того, он хорошо сочетается с прочими материалами. Беседки из поликарбоната могут украсить любой двор. Примечательно, что поликарбонат можно использовать не только для кровли, но и для ограждения.

  • Формы беседок

Существует огромное количество форм беседок из поликарбоната. Это можно объяснить пластичностью материала, небольшим весом, а также простотой монтажа. Конструкция бывает овальной формы, круглой, прямоугольной и даже сферической. Сооружение может быть открытого или закрытого типа.

Поликарбонат необходимо закрывать с торцов. При попадании в его соты влаги начинается разрушение.

Кровля бывает односкатной или двускатной, арочной, шатровой и так далее. Так как продаются всевозможные цвета поликарбоната, то внутри беседки можно создать уникальную атмосферу. Цвет материала каждый подбирает в соответствии со своими вкусами. Поликарбонат сочетается с любым материалом: камнем, металлическим профилем, деревом, пластиком и так далее.

Видео — проект оригинальной постройки

Фото беседок: просто и красиво

Фото простой и красивой беседки из кирпича

Фото беседки из оцилиндрованного бревна с металлопластиковыми окнами

Фото закрытой зимней конструкции

Простая конструкция из профильных труб

Фото постройки из кирпича со стеклянными вставками

Независимо от того, какой материал используется для создания беседки, нужно по окончанию работ проверить качество строения. Так, следим за тем, чтобы края материалов были обработаны, не острые. В частности, поликарбонат необходимо закрывать с торцов. При попадании в его соты влаги начинается разрушение. Созданная беседка своими руками из любого строительного материала будет прочной, надежной, функциональной и долговечной, если правильно составить проектную документацию. Какое строение создать – зависит только от ваших предпочтений, а также от финансовых возможностей.

Источник: Дача своими руками

machosrules.ru
