Крепление металлочерепицы к обрешетке — Всё о металлочерепице

Как крепить металлочерепицу на крыше

Использование металлочерепицы позволяет создать прочную и красивую кровлю, которая требует минимального обслуживания. Монтаж металлочерепицы при этом не отличается своей сложностью, что позволяет самостоятельно выполнить этот тип работ. В данной статье мы поговорим о том, как правильно крепить металлочерепицу.

Общие сведения о металлочерепице

Металлочерепица — это материал для кровли, который изготавливается из стальных листов с нанесением специального полимерного покрытия. Благодаря особой технологии штамповки, полученные листы приобретают вид натуральной глиняной черепицы.

В лексиконе строителей приняты следующие определения:

• «волны» — поперечные ряды профиля черепицы;
• «ряды» — продольный профиль;
• «шаг черепицы» — расстояние между рядами.

На рынке наиболее распространенным вариантом металлочерепицы являются листы с шириной 1180 мм, при этом рабочий габарит составляет 1100 мм. Остальные 8 см используются для создания нахлеста. В большинстве случаев шаг металлочерепицы составляет 350 мм, но можно выбрать металлочерепицу для крыши и других размеров.

В 5 см от края штамповки находится нижний рез. Длина же отрезка между верхним краем листа и верхним резом зависит от самой длины листа. Наиболее распространенные марки черепицы имеют фигурный срез, который располагается на 5 мм ниже линии штамповки.

Если провести крепление металлочерепицы к обрешетке согласно всем правилам, то после процедуры монтажа, стыки между рядами и волнами не будут заметны.

Для успешного завершения крепежных работ, кроме самой металлочерепицы, необходимо приобрести следующее:

• кровельные планки для карнизов, ендов и коньки на крышу ;
• плоские листы металла того же цвета, что и черепица для создания фартуков.

Общие правила крепления металлочерепицы

Рассмотрим общие принципы того, как крепить металлочерепицу на крыше:

• для резки листов металлочерепицы необходимо использовать инструменты, которые не оказывают абразивного воздействия — специальные пилы с дисковым резцом или ножницы по металлу — стандартный инструмент жестянщика кровельщика. Болгарку использовать нельзя, так как она способна расплавить полимерное покрытие металлочерепицы;
• по крыше следует перемещаться осторожно, при этом обувь должна иметь мягкую подошву. Наступать разрешено только в прогиб волны или на доски обрешетки;
• крепеж металлочерепицы проводится специальными саморезами. Их отличительной чертой является наличие резиновой прокладки. Саморезы можно подобрать под цвет металлочерепицы ;
• при использовании шуруповерта, следует уменьшить его вращающий момент. Это необходимо для того, чтобы не превысить усилие затяжки и не сильно сжать резиновую прокладку. Кроме того, чрезмерное усилие приведет к прокручиванию шурупа в древесине, что значительно снижает качество крепления кровли к обрешетки. Но также следует помнить, что при недостаточном вращающем моменте прижатие резиновой вкладки не сможет обеспечить достаточной герметизации. В общем, саморезы необходимо вкручивать плотно, но так, чтобы не раздавить уплотнительную прокладку;

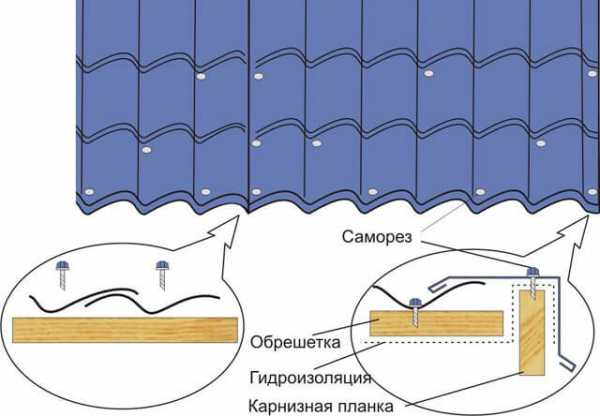

• как крепить металлочерепицу саморезами? Только строго перпендикулярно поверхности листа и обрешетки;

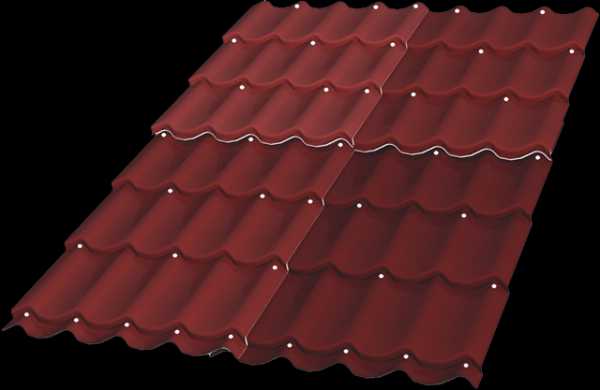

• саморезы вкручиваются в местах прогиба волны;

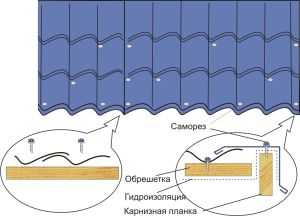

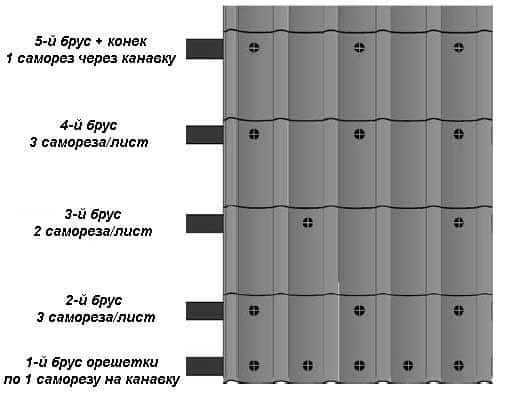

• нижний лист черепицы крепят к начальной планке с шагом вкручивания саморезов через одну волну;
• в местах вертикального перехлеста для крепления используют короткие саморезы, которые позволяют скрепить листы друг с другом. При этом их ввинчивание проводят в спад волны;
• для большей прочности крепления кровли по ее периметру, в прогиб волны, вкручивают саморезы. Остальные винты по кровле располагают в шахматном порядке;
• стандартный расход саморезов на один метр площади составляет 8 штук. А в случае крепления аксессуаров — 3 шурупа на один погонный метр;
• шаг крепления винтов в аксессуарах составляет 35 см — то есть в каждую поперечную волну. При креплении вдоль скатов, саморезы вкручиваются через одну волну, начиная с верхнего гребня;
• после закрепления листа необходимо удалить с поверхности металлочерепицы всю стружку и опилки. Для этого используют мягкую щетку. Если опилки оставить, то они очень быстро испортят внешний вид кровли;
• если на поверхности металлочерепицы образовались царапины, то такие дефекты можно удалить с использованием обычной аэрозольной краски. Места срезов также закрашиваются;
• крепление листов черепицы между собой по волнам необходимо для защиты от бокового ветра и придания плоскости однородного вида. Саморезы закручиваются в каждый ряд ниже линии штамповки. Для плотного прилегания продольных стыков друг к другу, саморезы вкручивают до окончательного закрепления листов к обрешетке;
• некоторые профили металлочерепицы имеет уязвимое место — точку перехлеста. Здесь высока вероятность возникновения капиллярного эффекта — просочившаяся вода может подняться выше уровня стока. Для того, чтобы избежать такого эффекта, необходимо сделать на листах черепицы антикапиллярную канавку по которой и будет осуществляться сток воды под листом. При этом канавка предыдущего листа должна прикрываться канавкой следующего;

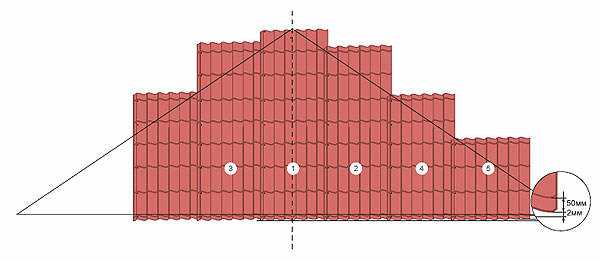

• как крепится металлочерепица при укладке в несколько рядов? Такая схема укладки может привести к тому, что в одной точке стыка сходятся 4 листа. Если же их накладывать в один ряд, то возникнет смещение. Так, например, при карнизе длиной 10м подобное смещение достигает 3 см. Именно поэтому листы укладываются с незначительным поворотом: по часовой стрелке — если антикапиллярная канавка размещается справа, и против часовой— если канавка организована на левой стороне листа;
• второй и третий листы металлочерепицы могут располагаться как с правой, так и с левой стороны от первого листа, поэтому схему укладки металлочерепицы выбирают из соображений удобства проведения работ;
• начать монтировать черепицу рекомендуется со стороны дома без скосов. Далее монтаж продолжают в сторону примыкания со скатом или к ендове между соседними скатами;
• независимо от того, какой геометрией обладает скат крыши, металлочерепицу выравнивают по горизонтальной плоскости линии карниза. Перед закреплением черепицы к обрешетке собирается блок из трех или четырех листов, которые соединяют между собой короткими саморезами для металлочерепицы. При этом самый первый лист крепится в верхней точке только одним винтом. В результате лист можно вращать относительно точки крепления, что значительно упрощает процесс выравнивания. При этом следует избегать крепления в блок более 4-х листов, так как он стает очень тяжелым, что осложняет проведение работ;

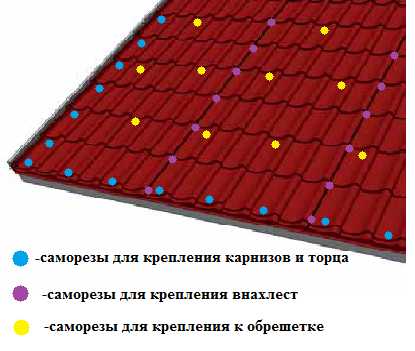

• схема крепления металлочерепицы саморезами при треугольном скате крыши. Для проведения работ следует подготовить специальную разметку, отметив центр ската и центральную ось. Далее такую же ось проводят на листе металлочерепицы. Проводя монтаж кровли, эти две линии должны совпасть. В верхней точке лист закрепляют одним саморезом. Дальнейшие действия по монтажу подобны установке металлочерепицы на прямоугольных кровлях;
• на скатах треугольной формы и в районе ендов металлочерепицу придется подрезать. Для облегчения подобной операции рекомендуется собрать «черток» из 4-х досок, которые формируют прямоугольник. При этом крепления должны быть шарнирными. Расстояние межу внутренней стороной левой доски и внешней стороной правой должно равняться 110 см, что соответствует рабочей ширине листа черепицы. Лист который необходимо обрезать укладывают на «черток». Одну сторону инструмента кладут на край ендовы или ската, а вторую используют для нанесения разметки. При этом поперечные доски должны находится в горизонтальном положении.

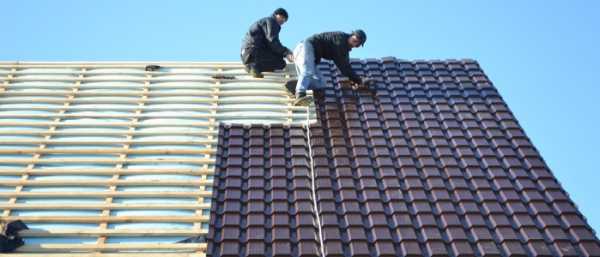

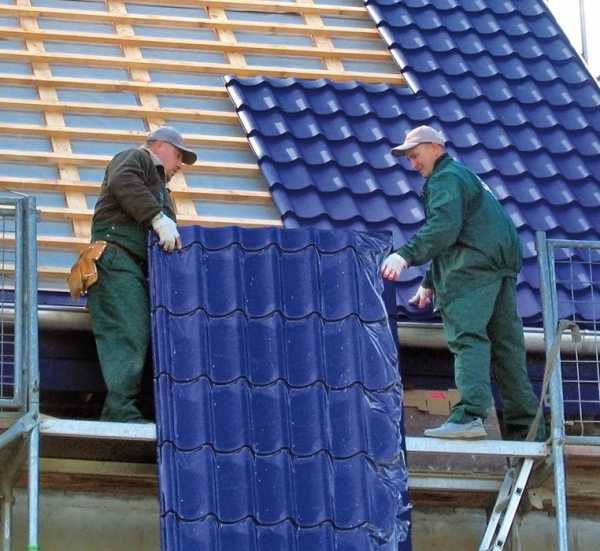

Укладка металлочерепицы

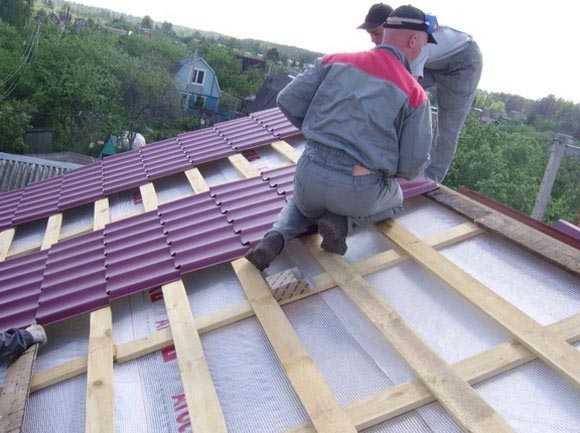

Крепление металлочерепицы начинают с нижнего угла прямоугольного ската, с противоположной капиллярной канавке стороны. В большинстве случаев монтаж начинают с левого нижнего угла, а следующие листы накладываются поверх предыдущего. Возможен также и вариант монтажа, когда сперва укладывается верхний лист под который подсовывается нижний лист. Но огромным минусом такого способа является высокая вероятность поцарапать полимерное покрытие черепицы.

Как крепить металлочерепицу

Что значит надежная кровля? Это покрытие, способное прослужить максимально долгое время, без дополнительного ухода и с максимальной декоративной отдачей. Всем этим требованиям отвечает металлочерепица. Ее монтаж нельзя назвать сложным и один раз правильно выполнив все работы, о кровельном покрытии можно будет забыть на длительное время.

Общие сведения о металлочерепице

Это современный кровельный материал, изготавливаемый из стальных листов. Для придания цвета и декора поверхность обрабатывается специальным полимером. Штампованная технология изготовления придает кровле покрытой металлочерепицей вид натурального материала из глины.

На языке профессиональных кровельщиков листы маталлочерепицы характеризуются несколькими терминами, говорящими о геометрических формах материала:

• волна – это поперечный профильный ряд;
• ряды – продольные профили;
• шаг – расстояние между поперечными рядами.

На рынке кровельного материала самыми востребованными являются листы шириной в 1180 мм. Это общие габариты, а при монтаже на крыше, рабочий размер будут составлять немного меньше, порядка 1100 мм. Остальная часть уходит на нахлест по краям при укладке.

Оптимальный шаг 350 мм, но это не предел и каких-то ограничений в этом плане нет, поэтому каждый может выбирать габариты по своему усмотрению.Вне зависимости от выбора размера листов металлочерепицы, каждый профиль имеет нижнюю линию среза, расположенную в 5 см от края.

Расстояние между верхней кромкой и верхним резом зависит от типа листа и его технологических размеров.

Общие правила монтажа металлочерепицы

Чтобы монтаж прошел без эксцессов, и вы не разочаровались результатом, необходимо убедиться в надежности остова кровли. Проверяются все соединительные элементы, целостность крепления и их надежность. Не должно быть никаких подвижных элементов, все балки, стропила и обрешетка ровные и прочные.

Желательно, чтобы кровельные скаты были без перекосов, в таком случае монтировать металлочерепицу будет проще. Проверить это можно замером диагоналей. Если полученные цифры будут разными, значит при сборке кровельной конструкции, допущены ошибки.

Допускаются работы с разностью уклона максимум в 14 градусов. Но если есть возможность недоделку лучше устранить. Если это невозможно, то укладка листов производится таким образом, чтобы края нижних листов совпадали с кромкой обрешетки.

Отдельного внимания заслуживает монтаж желобов водостока. При работе с металлочерепицей их необходимо установить в первую очередь, и только после начинать монтаж кровли. Они подвешиваются на специальных крючках с креплением каждого к нижней части обрешетки саморезами из нержавеющей стали.

Как и в работе с другими покрытиями, укладка начинается снизу вверх. Для предотвращения попадания влаги под листы, используется гидроизоляционный слой.

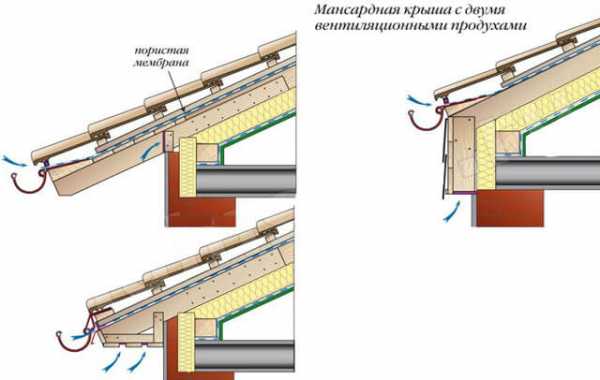

В жилых домах существует проблема парникового эффекта. когда теплый воздух, проходя через потолочные перекрытия, создает определенный уровень влажности под листами кровельного материала. Все это негативно сказывается на древесине, используемой в качестве обрешетки. Справиться с этой проблемой поможет.

Какие саморезы необходимо использовать и куда их вкручивать

В работе применяются специальные кровельные саморезы, в отличие от стандартных вариантов, имеющие головку в виде шестигранника, что делает сам процесс крепления удобнее. Специальная насадка на шуруповерт надежно фиксирует шляпку, снижая возможность «соскакивания» при вкручивании. Производители предлагают различные по цвету саморезы, которые можно подобрать в тон кровельного покрытия.

Важно соблюдать субординацию в выборе крепежного элемента. Самонадеянные кровельщики, экономя на выборе качественных саморезов, приобретают дешевые, которые зачастую «живут» меньше самого покрытия.

Разница недорогого крепежа:

• Неизвестные производители, поставляющие некачественный материал, производят не оцинкованные саморезы. Они ржавеют и ломаются, поэтому в процессе эксплуатации, возможно, потребуется дополнительное крепление.
• Есть недоработки и по прокладкам под саморез, вместо каучуковой используются обычные резиновые. Они быстрее теряют свои свойства, растрескиваются, и соответственно будут пропускать воду под крепеж.

Крепить листы необходимо в нижней части волнового изгиба, где он плотнее примыкает к обрешетке. Есть рекомендации и по глубине вхождения крепежа. Его лучше вворачивать не менее чем на 2 см в древесину.

В этом случае подложка деформируется и создаст герметичность, заполнив собой промежуток между листом металлочерепицы и прокладочной шайбой под головкой самореза.

Особенности монтажа металлочерепицы со скрытым креплением

Производители предлагают и такой вид изделия. В этом случае, для монтажа используются шурупы с пресс-шайбой. А учитывая, что места крепления не будет видно, можно не заморачиваться с подбором тональности и приобрести обычные оцинкованные саморезы.

Листы такой металлочерепицы немного дороже обычных, но вид готовой кровли компенсирует все издержки. Устанавливая их, вам не понадобится сверлить отверстия под саморез, их вворачивают в специальные пазы, а место фиксации после скрывается установкой следующего листа.

Схема укладки металлочерепицы

Чтобы правильно провести все работы, к процессу укладки необходимо подойти во всеоружии, а для этого достаточно знать очередность их проведения. Специалисты рекомендуют особое внимание уделить следующим процессам.

1. Монтаж листов начинать только от нижней части кровельного ската.
2. Порядок крепления: каждый последующий лист, перекрывает предыдущий на 5 — 7 см.
3. Первому ряду нужно уделить особое внимание, он должен быть максимально ровным.

Теперь подробнее о монтажных работах.

Этапы укладки кровли из металлической черепицы

У всех кровельных материалов есть негласное правило – укладка первого ряда начинается с подветренной стороны. Вначале вымеряются все углы, относительно края ската, если есть небольшие неточности, лист подрезается и крепится саморезами по нижней кромке. Верхнюю часть оставляем, ее будем фиксировать вместе со следующим рядом.

А в целом процесс укладки металлочерепицы проводится в следующем порядке:

1. Карнизные планки. Их монтируют в первую очередь. Место установки – верхняя часть держателя, фиксирующего водосточный желоб. Крепят их саморезами, шаг 30-35 см. Нахлест каждой последующей планки минимум 10 см.
2. Нижняя ендова. Эти элементы монтируются, перед тем как начать крепление черепицы в местах стыка ската кровли. Если необходимо, то под них делают настил из досок. Достаточно будет площадки в 30 — 40 см, в стороны от стыковочного места. Крепят ее теми же саморезами, с шагом в 30 см. В местах стыка, нахлест элементов не менее 10 см, а нижняя часть элемента заводится поверх карниза.

Совет! В местах стыка нижнего листа и ендовы, необходимо создать амортизационный слой. Он будет хорошей защитой от проникновения влаги, и не позволит двум контактирующим листам металла, образовать коррозийное отложение. Для этого используется уплотнительная, пористая лента самоклеящегося типа.

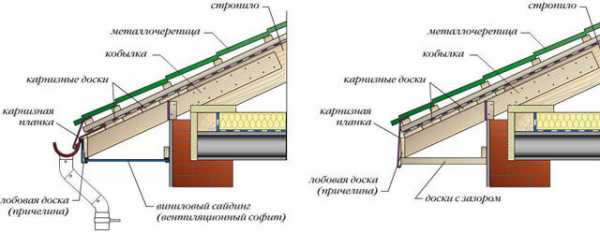

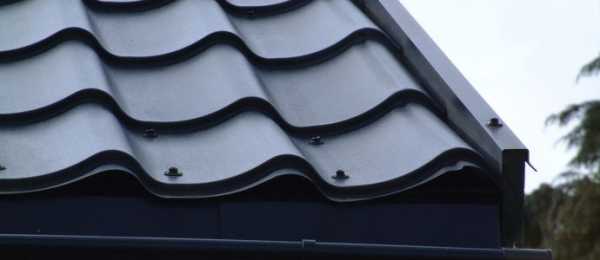

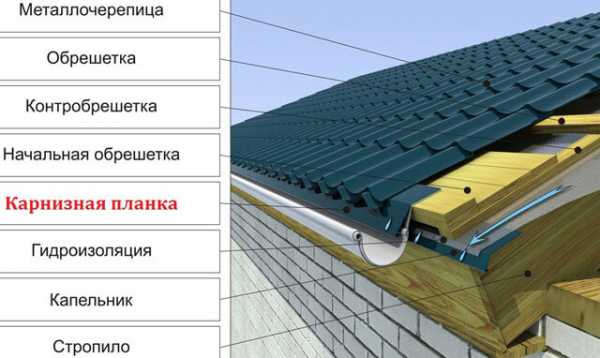

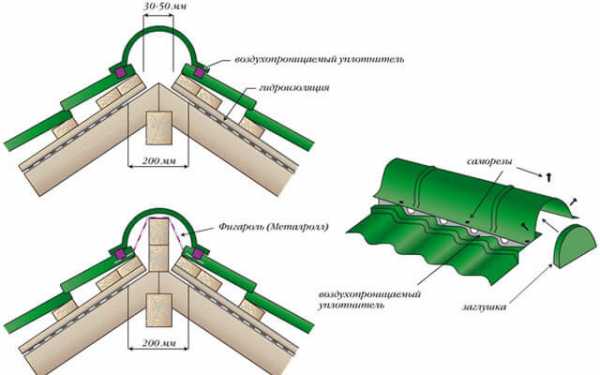

Крепление металлочерепицы на карнизах и коньке крыши

На карнизной части кровли листы укладываются с расчетом того, что нижний рез будет заходить за планку на 4 — 5 см. Это обеспечит попадание воды прямиком на водосточный желоб.

Со временем выступающая часть может провиснуть. и чтобы этого не произошло, при сборке обрешетки на края укладывают широкие доски. Если этот момент был упущен, то можно укрепить карниз креплением дополнительной планки.

Сами узлы крепления на карнизе должны быть на 7 — 10 см выше штампованного листа. Фиксирование производится шурупом в каждую волну. Если при укладке верхний рез получился выше штамповки более чем на 10 см, то сверху, дополнительно крепится подконьковая доска. Чтобы этого не произошло, необходимо следить за укладкой предыдущих листов, и лучше сделать на них припуск немного больше.

Но в любом случае, если потребуются дополнительные работы по установке опоры под коньковый элемент кровли, то следите за вентиляционными зазорами между обрешеткой. К коньку металлочерепицу крепят через одну волну, в каждый прогиб.

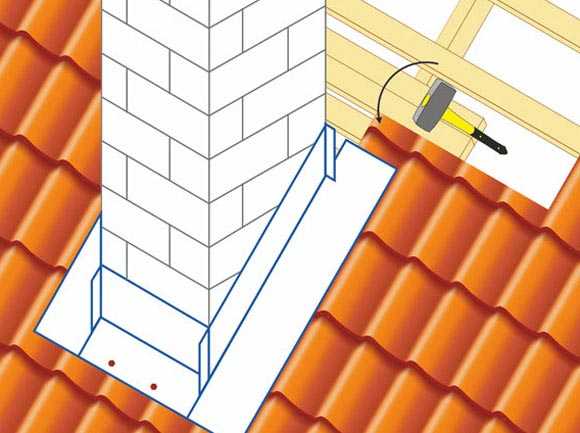

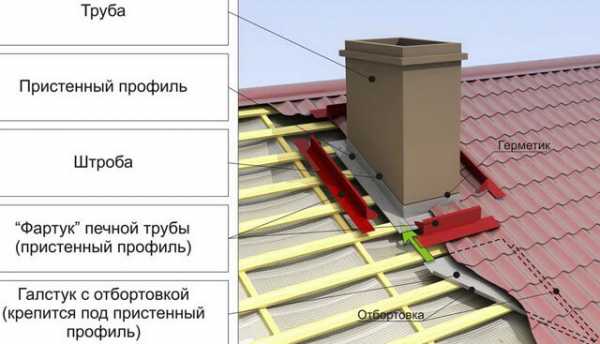

Как монтировать металлочерепицу вокруг труб и иных препятствий?

Крепление в стыке и коньке кровли не является сложно выполнимой задачей. Работая с металочерепицей, придется потрудиться с установкой завершающих (доборных) элементов. Эти комплектующие позволяют придать законченный вид всему кровельному покрытию, и их установка не так и сложна, как об этом говорят многие.

Для обвода дымоходных труб производители предлагают специальные доборные элементы, установив которые, кровельной конструкции можно придать законченный вид. Можно сказать больше – без этих элементов просто не обойтись. Крепят их предварительно подогнав по размерам трубы. Отрезаются они ножницами по металлу и устанавливаются вокруг препятствия.

Будьте внимательны с нахлестом. Верхние планки должны заходить на нижние, чтобы снизить вероятность попадания воды под кровлю.

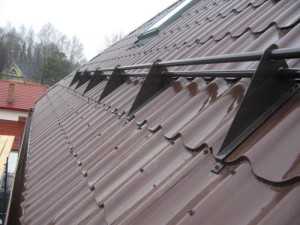

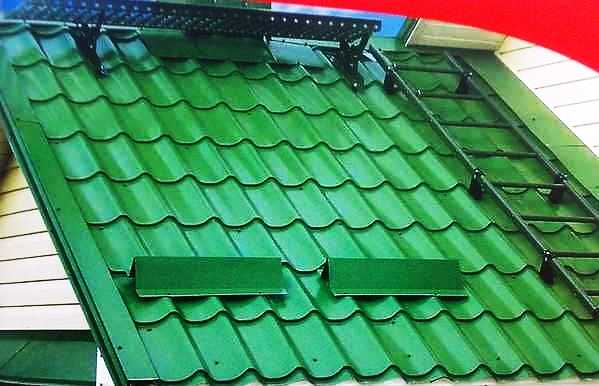

Как крепить снегозадержатели на металлочерепицу

Установка этих элементов производится в несколько подходов:

1. Вначале, согласно готовым отверстиям, элемент вставляется в трубу.
2. Затем, первая часть крепится к нижней части обрешетки с края ската кровли.
3. Если крепление производится в одну линию, то каждый последующий элемент стыкуется с предыдущим.

Специалисты не рекомендуют устанавливать их на весь пролет кровли. Достаточно будет крепления над входом в дом и оконными проемами. Монтаж снегозадержателей по всей линии необходим, если вдоль стены дома будет проходить дорожка или проездной двор со стоянкой для автомобиля.

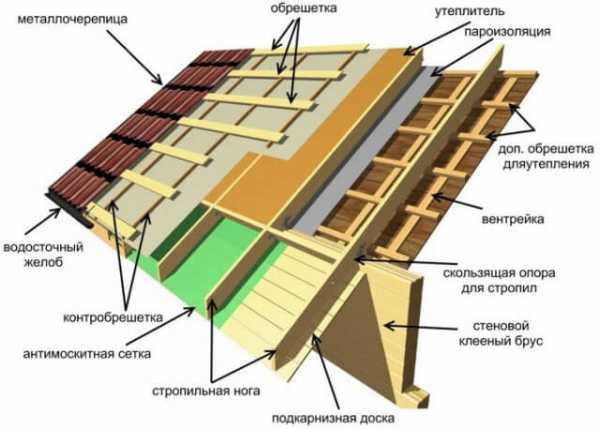

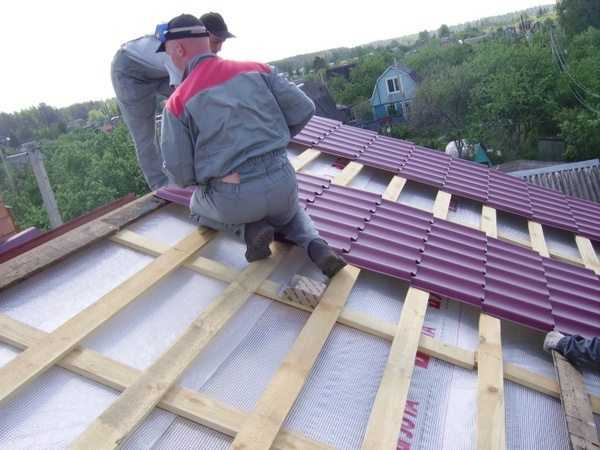

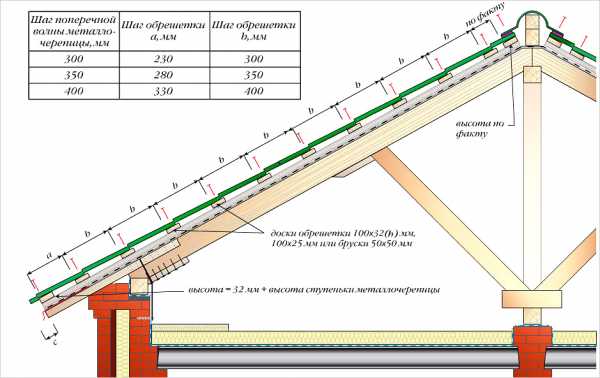

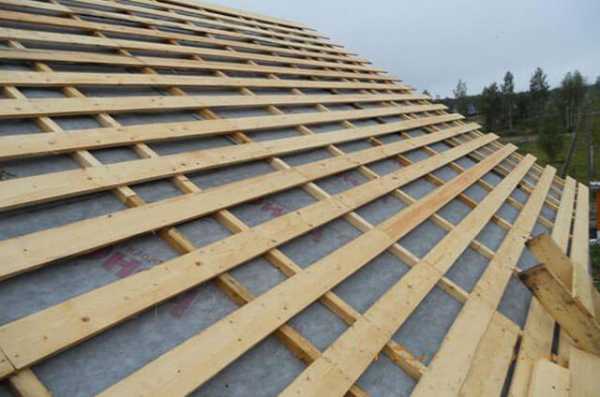

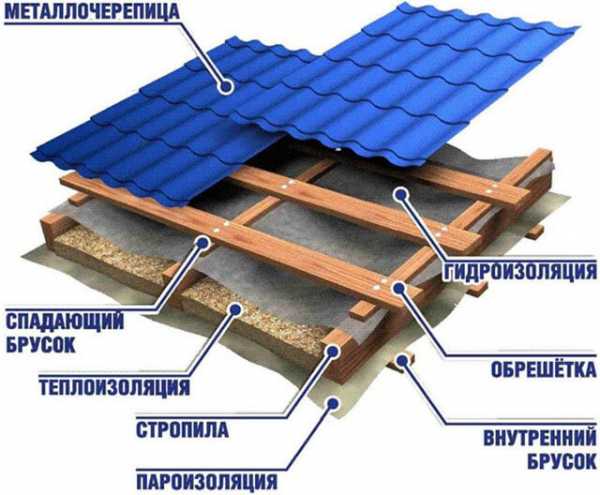

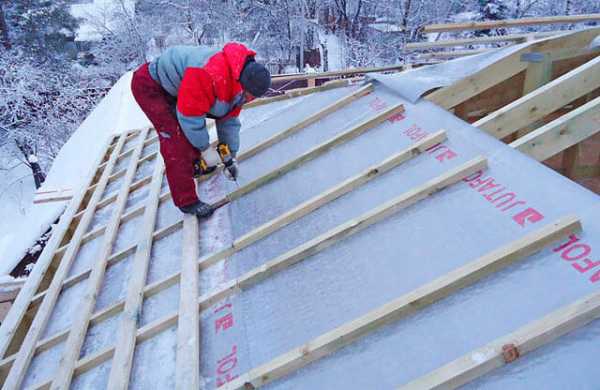

Как крепить металлочерепицу к обрешетке

Чаще эта конструкция выполняется из досок одинакового размера, установленных на определенном расстоянии друг от друга. Размер «шага» выбирается исходя из толщины пиломатериала. Иногда для покрытия крыши металочерепицей или другими материалами обустраивается сплошная обрешетка. Это когда вместо досок по скатам набивают водостойкую фанеру или ДСП.

Но будем исходить из варианта обустройства обрешетки из досок. В этом случае саморезы необходимо вкручивать не ниже 15 см от края доски и линии штамповки между гребнями. Нет ограничений по вворачиванию крепежей в доски обрешетки. Если каркас сделан по всем правилам, он надежный без подвижных элементов, то шурупы будут одинаково хорошо держать листы в любом месте.

Ошибки, которые часто допускают начинающие кровельщики

Нередко те, кто решил по своим соображениям сэкономить на работе опытных кровельщиков и самостоятельно уложить металлочерепицу, становятся заложниками своей же глупости. Ошибки в крепеже могут стать грубым нарушением. Но это капля в море, и у специалистов есть определенный список недоработок таких горе мастеров.

Неправильный выбор продукции

Здесь стоит упомянуть о совместимости листов с крепежным элементом. Главным действующим лицом в этом случае выступает,увы, не материала, а человеческая жадность. Приобретая металлочерепицу со сроком эксплуатации в 50 лет, многие стараются сэкономить на выборе крепежа и покупают вместо оцинкованных саморезов обычные .

В итоге под воздействием погодных факторов, соединение быстро приходит в негодность, и хорошо, если быстро определится место протечки и его можно будет заделать.

Ошибка в креплении

Многие оступаются и в этом направлении. Опыт специалистов вырабатывался годами, и поверьте, они не сами придумали правило, вворачивать короткие саморезы в нижнюю точку волны. Не все уделяют этому внимание и фиксируют их в верхней. Результат – некачественное соединение и низкая герметизация соединения.

В целом процесс укладки металлочерепицы несложен и, если руководствоваться принятыми нормами, то можно выполнить все работы самостоятельно. Если же для вас нет авторитетов, и вы все делаете по своему плану, то поверьте — это не вариант где можно экспериментировать и вносить свои коррективы. Самоуправство в работе с этим материалом, не приведет ник чему хорошему.

Инструкция по креплению металлочерепицы

Крепление металлочерепицы — нельзя назвать очень сложным процессом, но он требует соблюдения определенных требований и правил. Если все сделать правильно, то кровельное покрытие прослужит длительное время.

Ключевые правила монтажа

Металлочерепица должна крепиться при помощи саморезов со специальной прокладкой, выполненной из ЭПДМ-резины. Благодаря этому не возникнут протечки. Шляпки саморезов, обычно, окрашены, что делает их практически незаметными на кровле. Для работы очень удобно использовать шуруповерт с аккумулятором:

• Он существенно упрощает работу, благодаря отсутствию шнура.
• Благодаря небольшому весу улучшает мобильность.
• Наличие нескольких аккумуляторов позволит существенно продлить время работы без подзарядки.

Саморезы необходимо закручивать до такой степени, чтобы прокладка была лишь немного прижата. Если закрутить слабо, то под нее будет попадать вода и это вызовет коррозию и существенно ограничит срок эксплуатации. Если перестараться, то резину расплющит, что приведет к плохой герметизации и разрушению покрытия. К тому же может провернуться саморез в обрешетке и крепление ослабнет. К начальной планке необходимо прикрепить нижний лист. Для этого используются саморезы, которые ввинчиваются в каждую волну. При наличии вертикального перехлеста правильно будет скреплять в подъем волны. Для этого необходимо использовать специальные короткие саморезы. В иных случаях необходимо производить скрепление в нижних местах прогиба. Это гарантирует наиболее качественное и надежное крепление. Саморезы вкручиваются строго перпендикулярно. Если схема крепления металлочерепицы соблюдена, то потребуется 8 саморезов на каждый квадратный метр. К тому же по периметру кровли необходимо вкрутить саморезы на каждом прогибе. Важно очищать кровлю от металлической стружки. Если этого не сделать сразу, то со временем она заржавеет и внешний вид металлочерепицы будет испорчен. После транспортировки нужно внимательно осмотреть поверхность металлочерепицы на предмет царапин и прочих повреждений. Если таковые будут обнаружены нужно при помощи обыкновенного баллончика закрасить их краской. Рекомендовано сделать то же самое с местами срезов. Нужно следить, чтобы капиллярная канавка была накрыта следующим листом. Она служит для удаления влаги, образованной вследствие капиллярного эффекта.

Особенности крепления листов разной формы и размеров

Если крыша имеет большие размеры возникает вопрос, как крепить металлочерепицу? Ведь в местах стыков может быть до 4 листов, что вызовет смещение. Чтобы это предотвратить необходимо поворачивать листы при укладке. Схема крепления должна выбираться с учетом обеспечения комфорта выполнения работы. Лучше всего начинать монтаж со стороны, которая наиболее ровная. Выравнивать листы металлочерепицы необходимо по линии карниза. В случае если крыша имеет треугольную форму немного отличается начало процесса. Нужно провести линию от верхней точки точно посередине ската. Такая же линия на листе металлочерепицы при монтаже должна совпасть с первой. Для обеспечения максимального удобства для обрезания листов кровельщики собирают так называемый черток. Это приспособление представляет собой 4 доски с шарнирным креплением. По размерам он должен равняться рабочей ширине металлочерепицы.

Скрытое крепления листов и его особенности

Такой вид покрытия считается самым долговечным и надежным. Основное отличие в том, что на поверхности отсутствуют какие-либо элементы крепления. Кроме того такой вариант имеет более красивый внешний вид и обеспечивается исключительная герметичность покрытия. Металлочерепица со скрытым креплением обладает очень простой схемой фиксации. Листы между собой скрепляются при помощи выступов, расположенных на краях. Ввинчивание саморезов осуществляется в пазы, которые накрываются следующим листом. Так как саморезы не видно, то необязательно использовать окрашенные определенным цветом или с ЭПДМ прокладкой. Вполне подойдут обыкновенные оцинкованные.

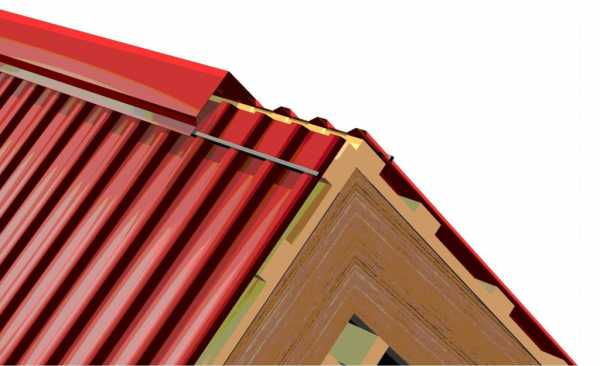

Крепление на карнизе и коньке

По технологии без капельника нужно размещать нижнюю кромку листа до 50 мм длиннее от края карниза. Благодаря этому атмосферные осадки удаляются сразу в водосточный желоб. Под весом снега край может прогнуться, поэтому не стоит делать выступ больше рекомендованного. К обрешетке в месте карниза предъявляются особые требования. Планка, расположенная с краю, должна быть толще остальных примерно на 15 мм. Иногда крепление происходит на карнизную планку, тогда делать выступ металлочерепицы не требуется. На карнизе саморезы закручиваются в каждую волну до 8 мм выше ребра жесткости. Бывает, что расстояние между линией штамповки и верхним резом металлочерепицы превышает 13 мм. В районе конька металлочерепица крепится в каждую волну, также как и в карнизе. При монтаже конька необходимо обязательно использовать уплотняющие прокладки, которые, обычно, идут в комплекте. Крепление саморезами необходимо осуществлять в гребень волны. Шаг следует выбирать таким образом, чтобы при сильном ветре не было характерных хлопающих звуков металла об металл. После завершения нужно попросить помощника визуально убедиться, что все элементы были установлены и закреплены согласно описанной технологии.

Монтаж металлочерепицы вокруг препятствий

Желательно оштукатурить дымоходы и прочие элементы перед креплением листов крыши. Однако можно такую работу оставить на потом, только придется быть гораздо более аккуратным. Важно правильно обойти препятствие, чтобы вода, которая будет стекать по вертикальной поверхности, попала на металлочерепицу и благополучно удалилась. Для обеспечения сплошного покрытия вокруг препятствия должны быть установлены доски обрешетки. Металлочерепицу с двух сторон от, предположим, трубы нужно подрезать на расстоянии от 150 мм.

Самые распространенные ошибки крепления металлочерепицы

Очень важно правильно выбрать саморезы. Распространены случаи, когда приобретается качественная металлочерепица и принимается решение сэкономить на крепеже. Либо допускаются элементарные ошибки при выборе. И получается, что срок службы покрытия 50 лет, а оно портится намного быстрее из-за некачественных саморезов. Если шайба будет выполнена из обыкновенной резины, то она со временем высохнет и потрескается. В результате чего нарушается герметичность, вода «добирается» к обрешетке и кровле. Все стремительными темпами разрушается. Не стоит использовать саморез с длинной резьбой для ввинчивания в гребень волны. Таким образом, не удастся добиться надлежащего примыкания шайбы и существует большая вероятность деформировать металлочерепицу. Крепление металлочерепицы — процесс, который требует выполнения определенных правил и обязательное соблюдение технологии. Правильно расположив элементы крепления, можно гарантировать надежность и герметичность поверхности.

Источники: http://kryshadoma.com/metallocherepitsa/kak-krepit-metallocherepitsu-na-kryshe.html, http://krovlya777.ru/materials/metalocherepica/kak-krepit-metallocherepicu.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/kreplenie-metallocherepicy.html

stroykrishu.ru

схема и расход на 1м2

Любая кровля будет эксплуатироваться максимально возможно долго, если выбран материал высокого качества и выполнен грамотный монтаж с соблюдением всех правил и технологии.

Укладка кровельного материала

При монтаже листов металлочерепицы всегда следует помнить о трех важных моментах:

• укладка листов материала начинается от нижнего левого угла ската крыши;
• монтаж листов производится по направлению снизу вверх, чтобы лист верхний перекрывал лист нижний;
• чтобы линия карниза получилась идеально ровной, ровность укладки первого листа следует проверять всеми возможными инструментами.

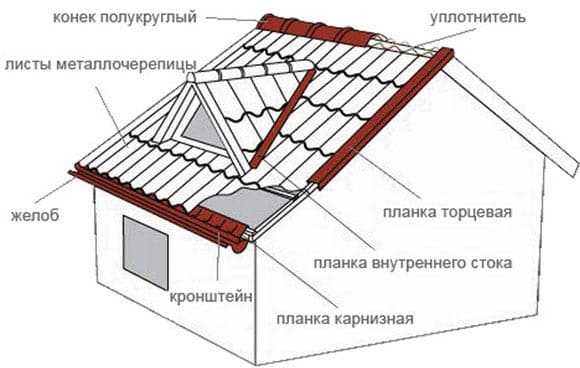

Крепление листов металлочерепицы производится по такой схеме:

• устанавливается карнизная планка;
• монтируется нижняя ендова;
• обустраиваются внутренние примыкания скатов к дымовым трубам, стенам и пр;
• монтируются листы металлочерепицы;
• монтируется верхняя ендова;
• устанавливаются верхние планки примыкания;
• закрепляются торцевые планки;
• монтируются коньковые планки и внешние углы;
• устанавливаются вентиляционные и проходные элементы;
• обустраиваются дополнительные элементы безопасности: лестницы, переходные мостики, снегозадержатели.

Общие правила, выполнение которых необходимо при монтаже листов металлочерепицы:

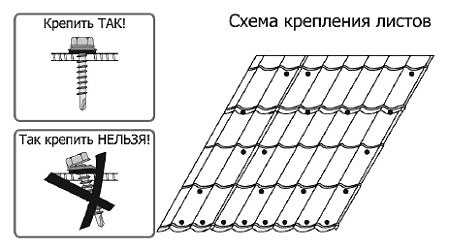

• Вкручивание самореза производится в нижнем гребне волны. То есть именно там, где материал плотно прилегает к доскам обрешетки.
• Поскольку самая большая ветровая нагрузка на краю покрытия, то при креплении листов к обрешетке винты располагаются над ступенькой, а саморезы вкручивают через волну.
• В остальных местах саморезы вкручивают от ступеньки на минимальном расстоянии. Все дело в том, что шляпки саморезов в этом месте заметить очень сложно.Так как тень от ступеньки маскирует их.
• Чтобы листы прилегали максимально плотно к обрешетке, центры крепежа следует смещать немного в сторону на 5 мм на том месте, где образуется нахлест. На листе верхнем – чуть-чуть ближе к нахлесту.А на нижнем листе – немного дальше от места нахлеста.

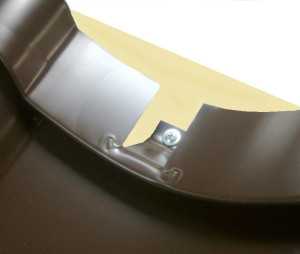

Особенности установки скрытого крепления

Металлочерепица со скрытым креплением имеет некоторые особенности монтажа, которые необходимо учитывать.
Закрепляющими элементами такого металлочерепицы является саморез и пресс-шайба.
Поскольку система устроена так, что с поверхности место крепления не заметно (его накрывает следующий лист), можно применять винты, изготовленные из оцинкованной стали.
Не обязательно использовать крепеж, шляпка которого окрашена в цвет металлочерепицы.
Между собой крепление листов производится путем зацепления всех монтажных выступов и пазов, расположенных на краях листов.
Место крепления саморезами листа скрывают во время установки следующего листа.
Таким образом, на поверхности нет ни креплений, ни сквозных отверстий.
Такое крепление дает возможность создать идеальное кровельное покрытие, отличающееся абсолютной герметичностью.
Срок службы кровли из металлочерепицы со скрытым креплением очень большой.

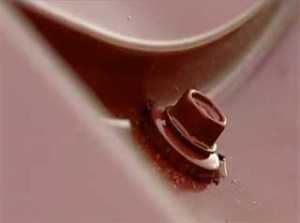

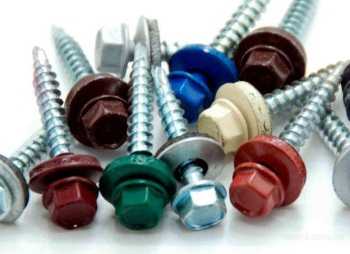

Какие саморезы используют при монтаже

Для крепления металлочерепицы используют особые кровельные саморезы.
Такой саморез представляет собой оцинкованный шуруп, головка которого имеет шестигранную форму.
Как правило, эта головка окрашивается в тот де цвет, что и лист металлочерепицы.
На наконечнике самореза находится сверло, которое нарезает резьбу при закручивании.
Под головкой его находится резиновая уплотняющая шайба.
Если для вас важно, чтобы срок службы вашей крыши из металлочерепицы был как можно более долгим, то следует выбирать не только листы материала высокого качества.
Качество саморезов должно быть не хуже!
Ведь от качества крепежа зависит очень много!
И некачественные саморезы могут свести на нет качество металлических листов.

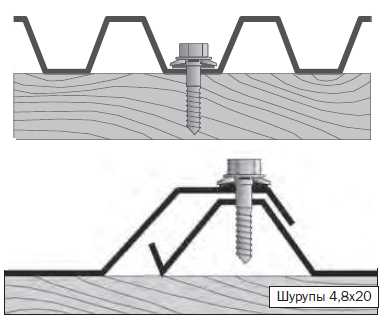

Вкручиваются саморезы в нижнюю часть волны, максимально плотно прижимая листы материала к обрешетке.

Однако иногда при монтаже используется метод крепления листов, при котором саморезы вкручиваются не в нижнюю, а в верхнюю часть волны.
В таком случае используют саморезы, имеющие длину не меньше 60 мм.
Хотя лучше так металлочерепицу не крепить.
Ведь жесткость профиля в верхней части волн не идет ни в какое сравнение с жесткостью нижней части.
И прижать шайбу с подложкой так, чтобы отверстие полностью загерметизировалось, практически невозможно.
Тем более что верхние волны металлочерепицы отличаются крутым радиусом.
И там для примыкания удобной площадки нет.
И закручиваемый шуруп просто сминает металл, существенно снижая декоративные качества материала.
Да и надежно закрепить лист при таком способе монтажа нереально.
Кровельщик, который к обрешетке крепит металлочерепицу, на один квадратный метр поверхности затрачивает 8 саморезов.
Выполнять такую работу на крыше очень неудобно.
Из одного положения можно закрепить не более трех саморезов.
И при заворачивании саморезов в нижней части волны количество брака минимально.
Потому что это выполнять удобно.
Чего не скажешь про заворачивание длинных саморезов в верхнюю часть.
И еще один минус такого способа крепления: при порывах ветра лист металлочерепицы будет издавать неприятный звук.
Металлическая черепица будет биться об обрешетку, так как прижата она не плотно.

Распространенные ошибки начинающих кровельщиков

Кровельные работы даже с таким удобным материалом, как металлочерепица, не такие простые, как кажутся на первый взгляд.
И большинство начинающих кровельщиков совершают типичные ошибки.
Самая распространенная ошибка – это небрежное отношение к расчетам нужного количества материала.
Застройщики считают, что достаточно сообщить приблизительные размеры крыши продавцу материалов.
В результате образуется или дефицит кровельного материала, или его большой остаток.
Еще одна типичная ошибка – это пренебрежение к инструкции по монтажу и полезным советам, которые дают профессионалы.

Еще о монтаже металлочерепицы Андалузия.
Чем резать металлочерепицу узнайте по ссылке. Как правильно резать металлочерепицу и можно ли использовать болгарку.
О металлочерепице пурал здесь. Рассказ о покрытии пурал.

В итоге монтаж кровли выполняется неправильно, и приходится нанимать специалистов, чтобы они все разобрали и собрали снова, как требуется по технологии.
Если вы будете укладывать первый раз металлочерепицу, то не заказывайте листы большой длины.
Максимум 3,5 метра.
Ведь коэффициент теплового расширения у металла очень большой.
Да и закрепляете вы его жестко.
При помощи саморезов.
И если лист буде большой длины, он начнет прогибаться.
В итоге разболтаются отверстия, в который находятся саморезы.
И нарушится герметичность кровли.
Еще одна ошибка малоопытных «кровельщиков» — использование металлочерепицы, для окраски которой использовался порошковый состав.
Такой состав имеет пористую структуру, поэтому вода через такое покрытие очень быстро доберется до металла.
К тому же такая металлочерепица не имеет защитного слоя цинка и хорошей защиты, которая предохраняет материал от коррозии.
Также для герметизации кровли не стоит пользоваться полиуретановой монтажной пеной.
Поскольку после набора твердости она теряет свою упругость.
А листы кровельного материала под воздействием температуры относительно друг друга перемещаются.
И герметизация через какой-то промежуток времени будет нарушена.
Видео о том, как крепить металлочерепицу саморезами.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

инструкция, уплотнитель для ендовы, стыковка по длине, как стыковать

Содержание:

Распространенность кровель из металлочерепицы объясняется тем, что в этом материале надежность и функциональность органичным образом сочетается с внешней эстетичностью. Обустройство покрытия имеет некоторые нюансы, которые необходимо учитывать при его укладке.

Что потребуется для работы

Перед началом монтажа следует запастись такими инструментами:

• Приспособлением для порезки листового металла. Для этого подойдет дисковая пила с победитовым диском, электролобзик, ножницы по металлу ручного или электрического типа.
• Шуруповертом с возможностью регулировать скорость оборотов.
• Рулетка.
• Прямой рейкой хорошей длины. Для этих целей подойдет гипсокартонный профиль.
• Фломастером для разметки.
• Пистолетом для герметика.

Отсутствие в перечне необходимых инструментов болгарки объясняется тем, что ее абразивные листы запрещено применять для раскроя листов металлочерепицы. Однако данное приспособление желательно иметь под рукой, так как оно пригодится для других операций. Те же штробы в стене для установки внутренней планки примыкания удобнее всего сделать именно болгаркой.

Чтобы соорудить полноценную кровельную конструкцию из металлочерепицы, наряду с листами покрытия необходимо также иметь:

1. Коньковую планку плоского или полукруглого типа. В последнем случае понадобится также специальная заглушка.
2. Карнизную и торцевую планки.
3. Ендовы внутреннего и наружного типа.
4. Разжелобки, планки примыканий.
5. Уплотнитель для ендовы металлочерепицы.
6. Вентиляционные трубы и выходы.
7. Выходы под антенны.
8. Переходник для дымоходной трубы.
9. Кровельные саморезы. Их головки должны быть окрашены в тон металлочерепицы. В комплект шурупов входят также резиновые уплотняющие шайбы, с помощью которых обеспечивается герметичность точек крепления. Рекомендуется отдавать предпочтение фирменным крепежным элементам, срок службы которых на порядок выше.

Приведенные списки необходимых материалов и инструментов могут несколько корректироваться в зависимости от конструкции крыши.

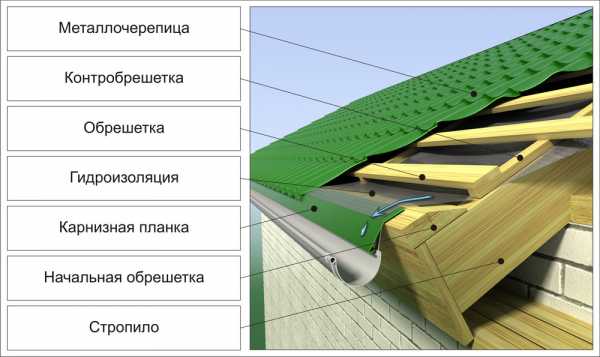

Порядок проведения монтажа — схема

Инструкция монтажа кровли из металлочерепицы предписывает строгое соблюдение очередности этапов. Первым делом потребуется соорудить стропильную систему, с учетом разработанного проекта. После этого проводят проверку горизонтальности конька и карнизов, а также правильность конфигурации скатов. Для этого проводят контрольные замеры: все выявленные дефекты необходимо сразу же устранить, используя доборные элементы. Имея готовую стропильную систему, можно переходить к непосредственной укладке металлочерепицы.

В процессе монтажа покрытия предстоит сделать следующее:

1. Рассчитать расходный материал – металлочерепицу, саморезы, комплектующие, гидроизоляционный и теплоизоляционный материал.
2. Установить карнизную и лобовую доску, служащие основой для фиксации крюков водосточного желоба.
3. Подшить кровельный карниз.
4. Уложить гидроизоляционный слой и обустроить контробрешетку.
5. Соорудить обрешетку, усилив наиболее уязвимые участки. Речь прежде всего идет о местах пересечения скатов, области выхода дымохода, возле окон мансарды.
6. Установить карнизную планку.
7. Зафиксировать внутренние ендовы и фартуки.
8. Уложить кровельное покрытие согласно схеме монтажа металлочерепицы.
9. Смонтировать коньковую и торцевую планки.
10. Установить наружные ендовы, фартуки, внешние планки примыканий.
11. Закрепить все указанные в проекте аксессуары (антенные и вентиляционные выводы, кровельные лестницы, снегозадержатели и т.п.)
12. Установить водосточные элементы.
13. Регулярно проводить обслуживание кровельного покрытия в процессе его эксплуатации. Это подразумевает его регулярную чистку и окрашивание.

Каждый из этапов требует более детального рассмотрения

Как рассчитать расходный материал

Для проведения расчета необходимо иметь на руках точные параметры площади кровли, длины и ширины ее скатов. Приступая к вычислениям, выясняют показатели эффективной или рабочей ширины листы металлочерепицы. Чаще всего речь идет о величине 1,1 м. Информация о длине ската и рабочей ширине материала поможет довольно просто подсчитать количество листов для укладки в длину. К примеру, при длине ската 6 м необходимо 6 листов металлочерепицы (6 делится на 1,1, а полученный результат округляется в большую сторону.

Согласно прилагаемой инструкции, укладку материала можно проводить в один или более рядов. Хотя и существует возможность изготовления по индивидуальному заказу очень длинных листов свыше 8 метров, работать с такими громоздкими элементами не очень удобно. Очень длинные листы нередко повреждаются при перевозке, разгрузке и установке. Укладывать длинномеры также очень сложно. Рекомендуемая производителем длина листов находится в пределах 4-4,5 м.

Чтобы подсчитать количество требуемого гидроизоляционного материала и утеплителя, используют величину площади кровли. При этом учета требует тот факт, что пленка укладывается не в натяжку, а свободно. На стыковочных участках предусматривается перехлест до 20 см. Подсчитывая, сколько потребуется саморезов, отталкиваются от необходимости фиксировать 1 м2 кровельного покрытия на 8 шурупов. Такое же количество крепежа уходит на один погонный метр торцовых, коньковых и карнизных планок.

Как монтируется лобовая и карнизная доски

Данные элементы сообщают дополнительную жесткость кровельной конструкции. Лобовой доской оформляются торцевые части выступающих стропилин. Для укладки карнизной доски в стропилах имеются специальные углубления. Кроме этого, ее дополнительно оснащают пазами, в которые будут вставляться длинные крепежные крюки для водостоков. Местом крепления коротких крюков выступает лобовая доска: в таком случае карнизную доску можно не применять.

Как укрепить длинные крюки:

1. С помощью длинных крюков обеспечивается большая надежность монтажа водостоков, поэтому они применяются чаще коротких. Местом их монтажа являются специальные углубления на поверхности карнизной доски. В некоторых случаях они крепятся прямо на стропилины. Частота расположения крюков совпадает с шагом стропильных ног. Расстояние между крюками находится в промежутке 600-900 мм. Увеличивать этот интервал довольно рискованно, так как это грозит обрушением водостоков под давлением снега.
2. Для ускорения отведения воды с поверхности крыши при креплении желоба необходимо делать определенный уклон (от 5 мм/м погонный). Для этого предусматривается вертикальное смещение при установке крюков на карнизной доске.
3. Чтобы рассчитать величину смещения, используется формула H = 0.005 x L: литерой L здесь обозначено расстояние между двумя крайними крюками.
4. Монтаж начинают с первого и последнего крюка. Их размещают с учетом высчитанного показателя смещения. Далее, натянув между ними строительный шнур, по нему производят установку остальных крюков.

Как подшить карнизы

 На кровлях из металлочерепицы для этих целей рекомендуется применять металлический профиль, покрытие которого идентично с покрытием кровельного материала. Некоторые хозяева используют обычную доску, однако такое оформление заметно уступает в эстетичности предыдущему.

Перед тем, как проводить подшивку, под лобовой доской обустраивается основания из бруса: данный каркас заметно облегчает проведение работы. Также нужно обязательно предусмотреть вентиляционные зазоры между отдельными элементами подшивочного материала.

Укладка гидроизоляционного материала

Слой утеплителя нуждается в вентиляции, поэтому укладку гидроизоляционной пленки обычно проводят на контробрешетку. Ее набивают на стропилины из доски толщиной 50 мм. Для фиксации пленки на рейки удобно применять строительный степлер: окончательное крепление проводится с помощью наружной контробрешетки. Гидроизоляционный материал удобнее всего настилать вдоль стропилин, предусматривая между отдельными полотнищами перехлест от 200 мм (если крыша обладает уклоном более 30 градусов). Пологие скаты оснащаются зазорами в 250 мм.

Пленку ни в коем случае нельзя укладывать в натяжку: она должна лежать свободно. Допускается даже незначительное провисание гидроизоляции, до 15 мм. Для современных гидроизоляционных пленок с паропропускными способностями характерен высокий уровень прочности, что позволяет им выдерживать значительное давление воды. Такой материал не нуждается в наличии дополнительного зазора между утеплителем, поэтому контробрешетка в этом случае не нужна.

Сооружение обрешетки

В качестве материала для обрешетки рекомендуется использовать доску 32х100 мм. Первую от карниза перемычку делают несколько толще – 50х100 мм. Дистанция между первыми двумя перемычками выбирается в пределах 280-300 мм. Для определения общего шага обрешетки за ориентир берут размер волны металлочерепицы. Чаще всего речь идет о дистанции 35 см. Самые уязвимые участки оснащаются сплошной обрешеткой.

Речь идет о таких местах:

• Пересечение ската с внутренними углами.
• Участки прохода сквозь поверхность кровли дымоходной или вентиляционной трубы, антенны и т.п.
• Там, где находятся кровельные аксессуары – лестницы, снегозадерживающие элементы и пр.

Чтобы усилить обрешетку, обе ее стороны оформляются коньковой планкой.

Как установить карнизную планку

Местом ее монтажа выступают крепежные крюки для водостоков. Карнизная планка крепится в натяжку: в таком случае не будет возникать шум из-за сильного ветра. В качестве крепежных элементов используются саморезы, из расчета 8 штук на погонный метр.

Крепление нижних ендов и внутренних фартуков

Внутренние кровельные углы оформляются ендовами, входящими в комплект кровельных элементов. Местом крепления этой планки выступает сплошная обрешетка, с дистанцией между винтами 30 см. Стыкуются ендовы внахлест 10 см. Место выхода кирпичного дымохода оснащается внутренним фартуком: сделать это желательно до укладки металлочерепицы.

Порядок монтажа:

1. Подбирается подходящая по размеру планка примыкания.
2. Поверхность трубы оснащается штробами, для чего обычно применяют болгарку.
3. Гидроизоляционный материал выводят на поверхность дымохода, используя для приклеивания самоклеящуюся ленту.
4. Штробы заполняют силиконовым герметиком.
5. В него погружают конец планки: для ее крепления используются саморезы.
6. По периметру дымоход оснащается внутренним фартуком.
7. Сделанный «галстук» необходимо направить в ближайший водосток

Монтаж металлочерепицы — инструкция

На двухскатных крышах работу можно начинать от любого из торцов. Если работу начать справа, то это позволит проводить стыковку металлочерепицы методом перекрытия каждым следующим листом последней волны предыдущего. При движении слева следующий лист просто подсовывают под предыдущий. Наиболее проста в реализации однорядная укладка, так как стыковать металлочерепицу по длине здесь не потребуется. Чтобы избежать перекосов, вначале к обрешетке фиксируется только первый лист, а все остальные скрепляются только между собой. Уложив 4 элемента, их выравнивают по карнизной линии, после чего крепят к обрешетке.

Важно понимать, что такой способ применим только на коротких скатах. В случае с длинными скатами первые два листа укладываются, как обычно.  Монтаж третьего элемента проводится над первым, а четвертого – над вторым, со стыковкой металлочерепицы по длине. Выровняв полученный блок из 4-х листов, проводят его фиксацию на каркас. Наиболее сложно оформить треугольные скаты, ведь листы в таком случае потребуют подрезки. Укладка такого ската начинается с середины, с движением влево и вправо. По достижению кровельного среза размечают лист по месту при помощи самодельного инструмента («чертка»).  Размеченный лист спускают вниз и обрезают по нанесенной линии.

Точкой посадки саморезов всегда выбирается место прилегания нижнего гребня и обрешетки. В районе свесов крепежи устанавливают в каждую вторую волну, из-за значительной ветровой нагрузки. Для обеспечения плотного прилегания листов, практикуется смещение центров крепежа на 3-5 мм на участках с нахлестом.

Как крепятся коньковые и торцовые планки

Торцовая планка совмещает в себе декоративную и защитную функцию, сохраняя материал от ветровой нагрузки. Ее крепят по направлению от карниза к коньку крыши на саморезы с шагом 50 см. Стыковочный нахлест здесь – 10 см: важно добиться перекрытия верхнего гребня волны материала, иначе под кровлю попадет вода. Коньковую планку укладывают в верхней точке волны с шагом 200-300 мм. Под нее обычно укладывают уплотнитель.

Верхние ендовы и наружные фартуки

При помощи верхних ендов осуществляется отвод воды со стыков соседних скатов. Проводя их крепление, важно избегать попадания самореза в центр нижней ендовы: это приводит к нарушению гидроизоляции. Место выхода дымохода оформляется внешним фартуком, монтаж которого проводится точно так же, как нижнего.

Аксессуары и их стыковка на кровле

Кровля обычно оснащается снегозадерживающими элементами, предотвращающими внезапное обрушение снеговых масс при наступлении оттепели. Места их монтажа обозначаются в проектной документации: под ними необходимо устанавливать дополнительные планки. Как гласят строительные нормы, снегозадержатели крепятся под второй волной от низа. Длинные кровли потребуют обустройства нескольких рядов этих приспособлений.

Вывод через кровельную поверхность вентиляционных труб осуществляется благодаря готовым проходам, обеспечивающим максимальную герметичность по линии прилегания. Данные элементы тонируются в цвет кровельного материала, что обеспечивает их полную незаметность.

Установка водостока

Перед тем, как класть металлочерепицу, карнизная планка или стропилины оснащаются длинными крюками для фиксации водоотводного желоба. В противном случае придется использовать компактные крюки, прикручивая их к лобовой доске. Это не самый лучший вариант монтажа водостоков под металлочерепицу, заметно уступающий в надежности первому. Установка водосточных воронок проводится из расчета 1 шт/120 м2 кровли.

Советы по эксплуатации кровли из металлочерепицы

Существует несколько рекомендаций, которые позволят продлить срок службы нового покрытия:

• Если в процессе укладки металлические листы были поцарапаны, места повреждений нужно обязательно закрасить.
• Через 3 месяца после монтажа проводится подтяжка саморезов.
• Чистить кровлю рекомендуется два раза в год, убирая с ее поверхности опавшие листья и другой мусор. В качестве уборочного инструмента необходимо использовать мягкую щетку или струю воды.

kryshadoma.com

крепеж, крепление саморезами, как правильно прикрепить планку примыкания, правила, узлы, схема, технология

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Металлочерепица – уникальный материал для кровли, с его помощью можно получить прочное, красивое и долговечное покрытие. Монтировать такую кровлю несложно, и многие домашние мастера берутся за работу сами, но чтобы результаты радовали, нужно знать, как крепить металлочерепицу правильно.

Общие сведения о металлочерепице

Металлочерепицей называют материал для покрытия кровли, изготовленный из стальных листов с полимерным покрытием. Благодаря специальной штамповке, материал выглядит, как уложенная рядами натуральная черепица.

Принято говорить, что поперечные ряды профиля – это волны, а продольный профиль называют рядами. Расстояние между рядами называется шагом металлочерепицы.

Наиболее часто встречается вариант, когда габаритная ширина листа составляет1180 мм, а рабочая – 1100 (80 ммширины материала идет на образование нахлеста). Шаг металлочерепицы, в большинстве случаев, равен350 мм.

Нижний рез расположен на расстоянии 5 см от нижнего края штамповки, длина отрезка от верхнего края штамповки до верхнего реза зависит от длины листа, которая рассчитывается в зависимости от потребностей заказчика.

Такая металлочерепица, как Андалузия, Испанская дюна, Испанская сьерра имеет фигурный рез, расположенный на 5 мм ниже штамповочной линии.

Если крепление металлочерепицы осуществлено правильно, то стыки листов по волнам и рядам будут абсолютно незаметны. Металлочерепица монтируется на скатных кровлях с углом наклона не меньше 14 градусов.

Вместе с металлочерепицей приобретаются такие элементы, как:

• Кровельные планки – карнизные, коньковые, ендовые;
• Плоские листы металла с таким же покрытием, как у металлочерепицы для строительства фартуков у труб и дорогих элементов кровли.

Общие правила монтажа металлочерепицы

Монтаж металлочерепицы своими руками

Рассмотрим общие правила крепления металлочерепицы:

• Для резки листов металлочерепицы применяется инструмент, не оказывающий абразивного действия. Это могут быть ножницы по металлу, пилы с дисковым резцом и пр. Запрещено резать листы при помощи болгарки, данный инструмент приводит к разрушению защитных слоев, предохраняющих сталь от коррозии.
• Монтажники должны передвигаться по кровле осторожно, у них должна быть обувь с мягкой подошвой. Наступать нужно исключительно в прогиб волны и в места, где расположены доски обрешетки.
• При монтаже осуществляется крепление металлочерепицы саморезами. Необходимо воспользоваться кровельными саморезами (размеры 4,8×35 мм, 4,8×28мм), снабженные прокладкой, изготовленной их ЭПДМ-резины. Чтобы саморезы не выделялись на поверхности кровли, их шляпки окрашивают в цвет кровельного материала.
• При работе следует ограничить вращающий момент шуруповерта (удобнее использовать прибор с аккумуляторной батареей) так, чтобы после завершения прижатия резиновая прокладка была только немного сжата. Если вращающий момент недостаточен, то не будет достигнута необходимая степень герметизации отверстия за счет сжатия прокладки. В том случае, если вращающий момент чрезмерен, то возникает риск проворачивания винта в обрешетке, что вызовет ослабление крепления. Кроме того, в этом случае прокладка, скорее всего, будет деформирована, что приведет к уменьшению срока службы покрытия.

  Саморезы для крепления металлочерепицы

• Очень важно, чтобы крепление саморезами металлочерепицы осуществлялось строго перпендикулярно, то есть врученный саморез должен образовывать с поверхностью обрешетки прямой угол.
• Саморезы при креплении листа к обрешетке вкручиваются в месте прогиба волны.
• К начальной планке нижний лист прикрепляется с шагом расположения самореза через одну волну.
• А как правильно крепить металлочерепицу в местах вертикального перехлеста? Для этого используются короткие саморезы (длина винта19 мм), которые скрепляют листы между собой. Ввинчивают винты в спад волны.
• По периметру кровли ставят саморезы в прогиб каждой из волн. Далее винты располагают в шахматном порядке, ввинчивая их в каждую решетину.
• Расход саморезов на квадратный метр покрытия – 8 штук, при креплении аксессуаров – по три штуки на погонный метр с каждой из сторон.
• Аксессуары прикрепляются с шагом расположения винтов350 мм, каждую поперечную волну. При креплении вдоль ската, саморезы вкручивают в верхний гребень, а далее – через одну волну.
• Производя крепеж металлочерепицы, необходимо сразу же удалять с поверхности покрытия образовавшиеся в процессе стружки или опилки. Для этого следует вооружиться щеткой с мягким ворсом. Если не удалить опилки вовремя, они достаточно быстро заржавеют и испортят внешний вид покрытия.

• Если во время транспортировки или монтажных работ появились царапины или иные повреждения полимерного слоя, то дефекты необходимо сразу же закрасить краской из аэрозольного баллончика. Так же стоит поступить с местами срезов на листах. Это поможет предотвратить начало коррозии.
• Места перехлеста листов – это уязвимое место кровли. Здесь может возникнуть капиллярный эффект, когда вода, просочившись, начинает подниматься выше уровня, где осуществляется сток воды. Во избежание этого нежелательного эффекта на листах делают антикапиллярную канавку, по которой осуществляется сток воды, попавшей под лист. При монтаже следует следить, чтобы антикапиллярная канавка одного листа была прикрыта следующим.
• А как крепится металлочерепица при многорядной укладке? В этом случае, в месте стыка может оказаться до четырех листов. Если их накладывать в одном ряду, неизбежно возникает смещение. Так на карнизе длиной10 метров, такое смещение может достигать трех сантиметров. Поэтому листы укладывают с небольшим поворотом по часовой стрелке, если антикапиллярная канавка расположена справа, и против часовой стрелки – если канавка на левой стороне листа. Величина смещения при повороте – около2 мм.
• При укладке металлочерепицы, второй и последующий листы могут располагаться и справа, и слева от первого, схема крепления металлочерепицы выбирается исключительно из соображений удобства проведения работы.
• Начинать монтаж рекомендуется с той стороны дома, где нет скосов, и не возникает необходимости обрезки листа. Монтаж продолжается в сторону примыкания, образованного другим скатом, или к ендове, расположенной между соседними скатами.

  Схема крепления листов металлочерепицы

• При укладывании листа последующий или предыдущий лист полностью перекрывает крайнюю волну соседнего листа, закрывая антикапиллярную канавку. При монтаже с подсовыванием листа, край последующего подводят под край предыдущего. Таким образом, монтаж производить несколько легче, чем при перекрывании сверху, так как последующий лист фиксируется предыдущим, то есть исключается сползание незакрепленного листа. Однако при данном способе монтажа возрастает риск повредить покрытие металлочерепицы.
• Вне зависимости от геометрии ската, листы металлочерепицы всегда выравниваются в горизонтальной плоскости по линии карниза. Перед тем, как закрепить металлочерепицу к обрешетке, собирают блок из трех или четырех листов, соединив их между собой при помощи коротких саморезов. При этом первый лист в верхней точке крепится при помощи единственного винта. В результате появляется возможность вращения полученного блока относительно этого винта, добиваясь идеального выравнивания относительно карниза и боковых кромок.

Совет! Не рекомендуется собирать в блок более четырех листов, так как он получится чрезмерно тяжелым, а он крепится всего одним винтом. Да и монтажникам работать с таким тяжелым элементом будет проблематично.

• Рассмотрим, как правильно закрепить металлочерепицу, если скат крыши треугольный. В этом случае, необходимо заблаговременно сделать разметку, отметив центр ската и провести через него ось. Затем такую же ось нужно наметить на листе кровельного материала. При монтаже оси должны совпасть. Лист крепится одним саморезов в верхней точке, дальнейший монтаж осуществляется по тем же принципам, что и на прямоугольных кровлях.
• При монтаже металлочерепицы на треугольных скатах, а также в районе ендов листы неизбежно нужно подрезать. Чтобы делать это было удобнее, рекомендуется собрать подручный инструмент, который кровельщики называют «черток». Для этого берут четыре доски, две из них располагают параллельно друг другу, две другие – перпендикулярно им. При этом крепление должно быть шарнирным, а не жестким. Расстояние между внутренней поверхностью левой дощечки и наружной стороной правой доски должно быть1100 мм, то есть оно должно быть равно рабочей ширине листа металлочерепицы. Для выполнения работы лист, который требуется обрезать, укладывают на «черток». Одна сторона прибора укладывается на край ската или ендовы, а вторая используется для разметки линии отреза. Во время использования прибора нужно следить, чтобы его поперечные доски были расположено строго по горизонтали.

Особенности монтажа металлочерепицы со скрытым креплением

Схема монтажа металлочерепицы со скрытым креплением

Если кровля покрывается таким материалом, как металлочерепица со скрытым креплением, то в качестве крепежного элемента используются саморезы с прессшайбой.

Но поскольку к

krovlyakryshi.ru

Как правильно крепить металлочерепицу саморезами к обрешетке

Металлочерепица – самый популярный материал, использующийся в кровле крыши сегодня.

Металлочерепица представляет из себя оцинкованный профильный лист стали, обработанный снаружи полимерным покрытием в несколько слоев.

Материал надежен, идеально подходит для использования в современных российских условиях.

По внешнему виду напоминает керамику.

Это так же одна из причин широкого распространения металлочерепицы.

Металлочерепица – почему ее так любят

Существует несколько разновидностей металлочерепицы.

Разделяют их по защитным слоям, нанесенным на поверхность:

• Полиэстер. Толщина в среднем 30 микрон. Существуют матовый и обычный полиэстер.Первый более цветоустойчив, второй имеет большую износостойкость и меньшую цену. В основном большей популярностью пользуется стандартный полиэстер, но в отдельных случаях предпочтительнее использовать матовый.
• Пурал. Примерно 50 микрон в толщину. Покрытие выдерживает выгорание, коррозию и механическое воздействие. Дороже полиэстера, но вместе с тем является наиболее сбалансированным по толщине, цене и внешнему виду покрытия. Тоже достаточно популярен.
• Пластизол. Самый толстый из всех вариантов покрытий – 200 микрон. Прочное и практичное покрытие – отличный выбор для качественной кровли крыши. Если вы хотите, чтобы выложенная металлочерепица прослужила максимально долго, то пластизол — определенно ваш выбор.

На качество металлочерепицы влияет используемый прокатный стан.

Поэтому не поленитесь узнать о применяемом при изготовлении оборудовании поподробнее — это позволит сделать верное приобретение.

Нюансы крепления к обрешетке

Обрешетка – деревянная конструкция из досок, одинаковых по размеру.

Их монтируют на равном друг от друга расстоянии, совпадающем с шагом используемой металлочерепицы.

Те из досок, что расположены у карниза и под коньком, часто имеют достаточную толщину без необходимости выдерживания расстояния между досками на скате.

Прикрепляя материал листами на скате крыши, нужно закручивать саморезы по линии, находящейся примерно на 15 сантиметров ниже от линии штамповки, установленной между гребнями.

При полном соответствии инструкциям и схемам, при правильной установке обрешетки вы сможете закручивать саморезы в любое штатное место, ведь там обязательно будет доска.

Во всех случаях металл укладывается без технологического зазора – это обеспечивает надежность прижатия металлочерепицы к обрешетке без деформации.

Крепления при этом заметны не будут, поскольку их всегда скроет тень этой «ступеньки».

Добрались до конька – что нужно знать?

Рано или поздно вы дойдете при креплении до верхней точки, которая всегда заканчивается опорной доской конька.

Эта операция потребует от вас монтажа дополнительной доски, так называемой «подконьковой».

Это позволит получить зазор примерно в 80 мм между одинаковыми досками, расположенных на соседних скатах.

Это сыграет немаловажную роль в вентиляции вашей кровли.

Чтобы эффективно вывести планку конька на торцевую часть конструкции, необходимо сперва монтировать опорную доску, превышающую толщину всех остальных на 15 — 20 мм.

Этот способ – единственный, который позволит не допустить «просадки» кровельного конька по отношению к линии торца, а, точнее, его планки.

Чтобы укрепить коньковую планку, используйте саморезы по наивысшим точкам материала кровли.

Между креплениями должно быть одинаковое расстояние, не превышающее 0,8 м.

Отдельного упоминания заслуживает расположение всех точек фиксации – расстояние от кровельной обрешетки должно быть равным, иначе вы рискуете деформировать планки конька.

Как укрепить снегозадержатели

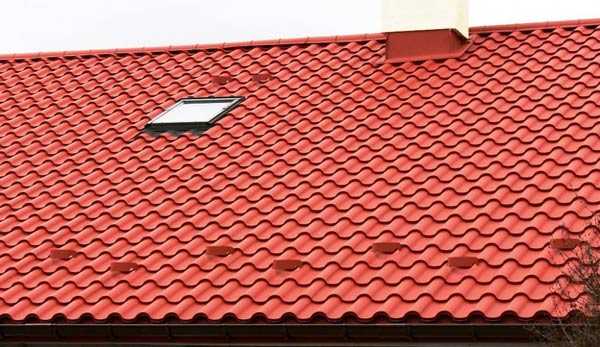

Предполагается, что специальные крюки для крепления снегозадержателей уже вмонтированы еще во время укладки покрытия.

Это очевидно, ведь большая часть этих деталей крепится на обрешетке, поверх которой устанавливается покрытие.

Эта система исключает промокание креплений.

Принцип расположения – в шахматном порядке, поэтому, если их нет на крыше, снимите покрытие и начинайте все работы заново, учитывая гидроизоляцию.

Правильно устанавливать снегозадержатель необходимо, укрепляя с самого верхнего края на верхнюю волну.

Вверху крепления ставятся на все волны, внизу работы проводятся с промежутком, составляющим одну волну.

Если же поверхность большая, следует установить несколько рядов конструкций.

Снегозадержатель может быть простым уголком металла с высокой прочностью.

Правда, следует заметить, что они и некрасивы, и ненадежны.

Еще о размерах снегозадержателей на крышу.

О расчете стропил посмотрите по ссылке. Расчет длмны, расстояния между стропилами, сечения стропил.

О размерах свесов кровли здесь. Также о подшивке свесов.

Лучше приобрести их отдельно во избежание разочарований.

Знание того, как крепится металлочерепица в соответствии со всеми технологиями, позволит вам быть уверенными в красоте вашего дома и его надежной защите от всех воздействий российской атмосферы.

Видео о монтаже металлочерепицы.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru
