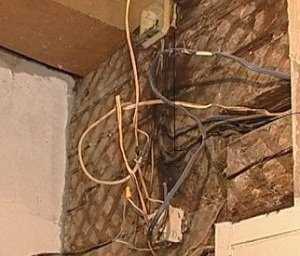

В старых домах схема разводки электрики в квартире не соответствует современным требованиям.

В большинстве панельных домов она выполнена с двухжильного алюминиевого провода сечением 2 мм². О третьей заземляющей жиле здесь и речи быть не могло.

С появлением новой бытовой техники нагрузки на электропроводку стали увеличиваться, что часто сопровождается перегоранием проводов в стене и соединительных коробках.

Выходом из ситуации является только замена электропроводки с монтажом по более современной схеме.

Общие правила расчета схемы электропроводки

Электропроводка в доме

Все правила строительных работ и требования по материалам прописаны в СНиП и ГОСТ.

Если говорить об электричестве, то здесь вступают в силу Правила Устройства Электроустановок.

Они четко указывают все нюансы работы с электрооборудованием.

Чтобы новая проводка получилась безопасной и выдержала нагрузки всех домашних электроприборов, надо изучить ту часть ПУЭ, где говориться о монтаже и выборе электрооборудования.

Давайте рассмотрим основные выдержки из правил:

• В электропроводке имеются основные узлы, к которым должен быть всегда свободный доступ. Сюда относятся выключатели, розетки, распределительные коробки и электросчетчик.
• Оптимальное расстояние от пола до выключателя составляет 60–150 см. Дверь не должна закрывать доступ к выключателю, поэтому его, например, устанавливают справа, если открытие двери происходит влево. Подключающий провод располагают сверху вниз.
• Высота розеток от пола составляет 50–80 см. Такое расстояние считается безопасным в случае затопления квартиры. Расположение розеток к трубопроводам, кухонным плитам и любым заземленным объектам не ближе 50 см. Токоведущий провод подходит снизу вверх.
• На каждую комнату разрешается установка 1 розетки на площадь 6 м². Исключением может быть только кухня, где количество розеток определяется количеством используемых электроприборов. Розетки в ванной комнате подключают к отдельному автомату, смонтированному за пределами помещения. В туалете монтаж розеток не производится.
• Независимо от скрытого или открытого монтажа разводки укладка проводов ведется строго горизонтально и вертикально. Дома у хозяина должен имеется план с четким отображением места прокладки всех проводов.
• Горизонтальные токоведущие жилы располагают не ближе 15 см от пола и потолка, а вертикальные – не ближе 10 см к дверным и оконным проемам. От газовых труб в любом положении провода находятся не ближе 40 см.
• Токоведущий провод не должен контактировать с металлическими элементами конструкций здания. Минимальное расстояние между параллельными жилами составляет 3 мм. В противном случае их укладывают по гофрированным рукавам.
• Все соединения проводов выполняются внутри распределительных коробок с обязательным изолированием. Прямое соединение медных и алюминиевых жил запрещено. Нули и заземляющие жилы фиксируются только болтовым соединением.

Кроме этих основных правил, нелишним будет ознакомиться с другими пунктами руководства ПУЭ.

Три способа монтажа проводки

Существует три способа расположения проводов. Они могут быть видимыми, скрытыми или частично спрятанными за элементами конструкций помещения. Выбор способа зависит от материала здания и эстетичных соображений.

Скрытый способ

Название способа говорит само за себя. Все провода прячутся доступными методами. Их укладывают на полу под стяжкой, прячут за подвесными потолками, замуровывают в стены.

Видимыми остаются только выключатели, осветительные приборы и розетки. Чтобы не портить эстетику, исключают установку распределительных коробок. Местом соединения всех проводов служит один распределительный щит, от которого идут цельные жилы к каждой точке.

Открытый способ

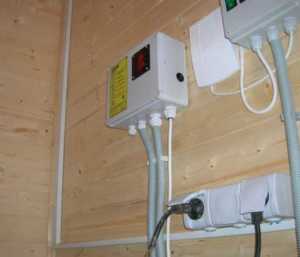

Монтаж проводки открытым способом делает ее доступной для обслуживания. Кабеля прокладывают внутри пластиковых каналов, закрепленных к стене и потолку помещения. Соединение проводов выполняют внутри распределительных коробок, установленных в каждой комнате.

Монтаж открытым способом считается самым простым, но он требует тщательно продумать расположение проводов на стене. Необдуманное составление схемы приведет к образованию точек пересечения, которые трудно будет обустроить.

Комбинированный способ

Применение комбинированного способа монтажа для жилых помещений выполняется очень редко. Он предполагает укладку основных линий скрытыми под полом или потолком.

Открытыми остаются лишь спуски и подъемы токоведущих жил к розеткам, выключателям и осветительным приборам. Внутри жилой комнаты это выглядит не эстетично, поэтому комбинированный способ больше применим для хозяйственных помещений.

Составление схемы разводки и выбор проводов

 Монтаж проводки начинают с составления проекта. Чтобы схема разводки электрики в квартире панельного дома соответствовала всем правилам, ее разработку лучше доверить специалисту. Стоимость услуги высокая, но от этого зависит безопасность самих жильцов.

Основные типы разводки

Разводка отвечает за работоспособность всей схемы и обеспечивает комфорт пользования электроэнергией.

Выделяют три основных типа разводки:

• Самый распространенный тип подразумевает подключение кабелей через распределительные коробки. Общий щит управления монтируют за пределами квартиры на лестничной площадке. Внутри его устанавливают электрический счетчик, автоматы УЗО. От щита питающий кабель заводят внутрь квартиры, где идет его распределение по комнатам к распределительным коробкам, установленным возле входа.
• Очень удобный тип разводки по схеме «Звезда». В квартире каждый прибор освещения и розетки подключаются к отдельной независимой друг от друга цепи. Каждая линия заходит внутрь электрического щита, где подключается к собственному автомату. Достоинство схемы заключается комфортным управлением каждой отдельной линии. Однако большой минус с экономической стороны. Придется покупать больше кабеля и габаритный щит управления.
• Разводка по схеме «Шлейф» немного напоминает «Звезду». Только здесь на одну линию цепляют не одну розетку или светильник, а несколько. По экономии такой вариант выигрывает и считается более приемлемым.

Хотя многие электрики и берут за основу эти типы разводок, но в чистом исполнении на практике увидеть их можно крайне редко. Для лучшего результата схемы часто смешивают.

Самостоятельное составление схемы

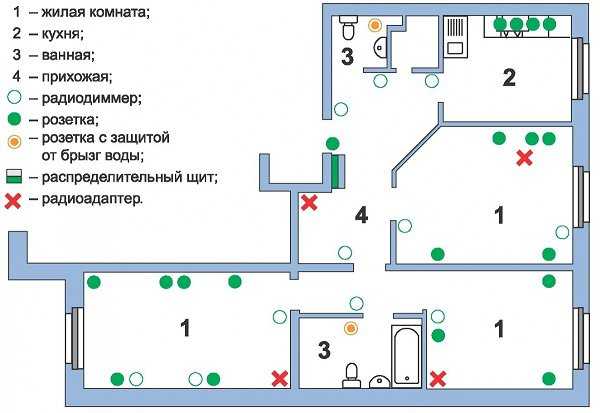

Схема проводки в квартире

Хозяевам, привыкшим все делать самостоятельно, после ознакомления с основными правилами необходимо сделать чертеж будущей электропроводки и рассчитать нагрузку сети.

Нарисовать схему особого труда не составит, главное, применять условные обозначения, понятные самому себе.

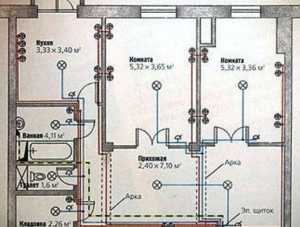

Используя условные знаки, рисуют чертеж всех комнат квартиры, где указывают место расположения приборов освещения, розеток, выключателей и распределительных коробок в соответствии с правилами.

Перед начертанием схемы важно продумать, где и какие будут стоять бытовые электроприборы.

Определившись с основными точками подключения, выполняют чертеж подвода проводов.

Чтобы облегчить процесс монтажа и сэкономить на материалах, точки подключения разделяют на группы. Например, освещение жилых комнат и отдельно идущая линия для ванны с туалетом.

Аналогичную процедуру делают с розетками. Чем компактнее будут укомплектованы группы, тем проще выглядит схема. А решать, какие точки будут входить в каждую группу должен сам хозяин квартиры.

Если нет желания штробить под провода стены, их можно уложить под бетонную стяжку пола и внутри ж/б плит перекрытия. В этом случае придется нарезать канавки только для ответвлений.

Расчет силы тока

После составления схемы ниже чертежа необходимо указать необходимые для работы материалы. Но чтобы они выдержали нагрузку электроприборов, вначале надо рассчитать силу тока в будущей сети.

Это делается по формуле I= P / U. Значение P указывает сумму мощности всех электроприборов. U – это напряжение сети. Для однофазной разводки этот показатель равен 220 В, а для трехфазной – 380 В.

Обычно для стандартной квартиры расчетный показатель силы тока составляет около 16 А, но может быть и больше при использовании электроплит и другого мощного оборудования.

Все материалы необходимо приобретать с запасом, рассчитанные на большую силу тока. Практика показывает, что сеть современной квартиры редко превышает показатель 25 А.

Заземление

Современные электроприборы, особенно обладающие большой мощностью, требуют обязательного заземления. Для него надо предусмотреть отдельный провод, к которому подсоединяют все розетки квартиры.

Заземляющий кабель подключают к замкнутому контуру вне помещения, но внутри многоквартирного дома. Многие старые здания не имеют контуров, а самостоятельно его изготовить невозможно. В таких ситуациях заземляющий кабель подсоединяют внутри электрического щита на ноль.

Выбор провода

Зная расчетный показатель силы тока, приступают к выбору проводов. Здесь надо обратить внимание не только на сечение, но и марки. Для квартирной проводки подойдет изделие с маркировкой ВВГ и ПУНП (ПУГНП).

Провод ВВГ изготавливают по нормам ГОСТ. Он отличается качественной изоляцией и соответствием сечения жил. Его собрат ПУНП производится по ТУ, где допускается отклонение сечения жил на 20%. Если смотреть реально, то встречаются провода с показателем отклонения 50%.

Подобрать провод по сечению помогут рекомендации специалистов или таблицы, которых очень много можно найти в интернете. По ним можно самостоятельно производить расчет.

Для примера можно взять однокомнатную квартиру и подобрать для нее сечение провода:

• линии освещения – 1,5 мм²
• линии для розеток – 2,5 мм²
• розеточные линии с повышенной нагрузкой для электроприборов – 4 мм²

Из-за существующих отклонений по сечению, лучше взять кабель толще. Запас пригодится на случай приобретения новых электроприборов, которые увеличат нагрузку сети.

Нанесение разметки

Когда все уже готово, нарисован чертеж, закуплены все материалы, можно приступать к разметке помещения. Особого труда это не составит просто надо под рукой держать схему, взять рулетку и карандаш.

На схеме указаны все размеры и расстояния согласно ПУЭ, поэтому придерживаясь их, на стенах вначале размечают все точки подключения. От них рисуют линии прокладки проводов. Если выбран тип скрытой проводки, то по этим линиям будут нарезаться штробы.

Монтаж открытой и скрытой проводки

Когда уже разработана схема разводки электрики в квартире своими руками, на стены нанесена разметка, пора приступать к монтажу. Сложно здесь ничего нет, надо лишь соблюдать технику безопасности.

Подготовка каналов

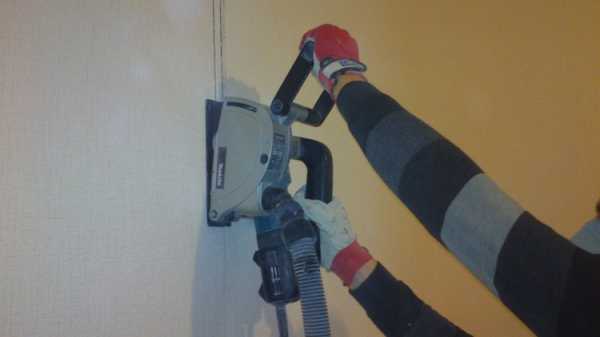

Штробление панельной стены с пылесосом

Данная процедура необходима только для скрытой разводки.

По разметке первыми вырезают гнезда для подрозетников и распределительных коробок.

Это легко делается ударной дрелью с насадками-коронками.

Для каждого материала стены существует определенная коронка и ее необходимо правильно подобрать.

Штробы, нарезают имеющимся под рукой инструментом.

Лучше использовать штроборез, но при его отсутствии подойдет болгарка или перфоратор.

Габариты канавки должны свободно вмещать все провода. Обычно глубины 2 см будет достаточно, а ширину подбирают соответственно провода.

Если предполагается монтаж подвесного или натяжного потолка, то провод, идущий к люстре, можно просто прикрепить сверху к плитам перекрытия в гофрированном рукаве. Все другие варианты требуют штробление потолка.

Однако есть одна хитрость, которую можно применить в панельном доме. Здесь в качестве перекрытия могут быть ж/б плиты с пустотами. Необходимо пробить перфоратором два отверстия, протянуть сквозь них через пустоту металлическую струну и привязав к ней конец провода, затянуть его на свое постоянное место.

Последний этап предусматривает пробивание сквозных отверстий перфоратором в стенах. Эту процедуру выполняют для скрытой и открытой разводки, так как необходимо заводить кабеля сквозь стены по всем комнатам.

Отверстия пробивают по углам перегородок с углублением в несущую стену на глубину штробы. Одно отверстие делают за пределы квартиры для прокладки кабеля от электрощита.

Крепление щитка

Монтаж электрооборудования начинают со щитка. Его углубляют в нишу или цепляют на стене, закрепляя дюбелями.

Внутри щитка сверху располагаются нулевые клеммы, а снизу – заземляющие. Между ними крепят автоматы УЗО, количество которых зависит от отдельных линий.

Вводный кабель сечением 6 мм ² подсоединяют по цветам: синюю жилу – к нулю, белую – к верхней клемме автомата, желтую жилу с зеленой полосой – к заземлению. Все УЗО соединяют сверху перемычками белой жилы. Второй конец вводного кабеля в распределительном щите будет подключать только электрик.

Выходящий в квартиру кабель сечением 2,5 мм² внутри щитка подключают аналогично по цветам: синюю жилу – к нулю, коричневая – к нижней клемме УЗО, желтая с зеленой полоской – к заземлению.

Щиток готов, можно переходить внутрь квартиры и монтировать разводку.

Открытый монтаж

Процесс монтажа открытой разводки состоит из следующих шагов:

• По разметочным линиям с помощью дюбелей и саморезов крепят пластиковые каналы для кабеля. Расстояние между саморезами выдерживают 50 см, причем последние крепежи должны находиться от края канала на расстоянии 10 см.
• Аналогично дюбелями сверху к стене фиксируют наружные выключатели, розетки, а также распределительные коробки.
• По каналам с заходом внутрь распределительной коробки укладывают основной провод сечением 2,5 мм². Далее, аналогично размещают по каналам провод сечением 1,5 мм², идущий на ответвления.
• Внутри распределительных коробок все концы проводов соединяют специальными соединителями – СИЗ. К потолочным ответвлениям подсоединяют светильники.

Теперь осталось только тестером прозвонить всю разводку. Если все сделано верно, можно вызывать электрика, чтобы он подсоединил вводный кабель внутри распределительного щита.

Скрытый монтаж

 Порядок монтажа скрытой разводки аналогичен, как и для открытой. Отличаются лишь некоторые нюансы:

• Провода раскладывают не по пластиковым каналам, а внутрь штроб, после чего их замазывают гипсом. Если предусмотрена линия для розеток по полу под бетонной стяжкой, кабель прокладывают в трубе или металлической гофре.
• Для розеток и выключателей дюбелями внутри гнезд крепят подрозетки. После подключения к клеммам проводов розетки с выключателями фиксируют внутри подрозетников прижимным механизмом.

Далее, осталось прозвонить сеть и вызвать электрика.

На данном этапе самостоятельно сделанная разводка по квартире готова к эксплуатации. Важно не забывать, периодически делать перетяжку клемм во избежание плохого контакта.

На видео представлена схема электропроводки в квартире от А до Я:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Разводка электропроводки в квартире: схема, инструкция, монтаж

Перед началом прокладки электропроводки в квартире следует ознакомиться с техникой безопасности. В первую очередь нужно учесть что в большинстве случаев именно неисправная проводка приводит к возгоранию. Такой процесс возникает вследствие избыточной нагрузки либо короткого замыкания. Для исключения этой проблемы нужно тщательно подбирать кабеля для проводки в квартире. Проводник должен иметь верное сечение что даст ему большую устойчивость, а также использовать специальные защитные устройства, которые обеспечат быстрое отключение сети во время аварийных ситуаций.

Основным правилом техники безопасности является полное отключение квартиры от электросети. Немаловажным станет и проверка напряжения на домашних кабелях, и в случае необходимости установка заземления. После отключения электропроводки необходимо позаботиться и о дальнейшей безопасности. Желательно повесить табличку с предупреждением (это особенно важно когда отключение проходит в многоквартирных домах). Тут просто необходимо обезопасить себя от случайного включения электросети недовольным соседом.

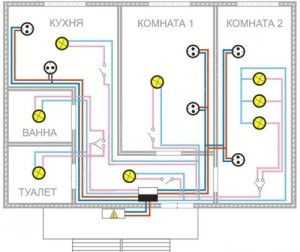

Пример схемы электропроводки в двухкомнатной квартире

Важно: производить работы по замене электропроводки необходимо специальным инструментом. Так, снизиться фактор случайного поражения электрическим током. Каждый инструмент должен обладать изоляционной поверхностью, а также дополнительным противоскользящим элементом. В основном это кусачки и отвёртки, на рукояти которых присутствует резина. Важным фактором станет исключение контакта электрика с металлическими частями инструмента.

Общие рекомендации по замене проводки

Важно: производить частичный монтаж электропроводки — бессмысленно. А именно недостаточно будет заменить только часть кабелей, работы по прокладке кабелей должны производиться комплексно. Следует удалить всю старую проводку, перед прокладкой новой трассы. Исключением могут стать некоторые моменты:

• Старая трасса была скрыта под напольной поверхностью;
• В план ремонтных работ не входит удаление старых кабелей.

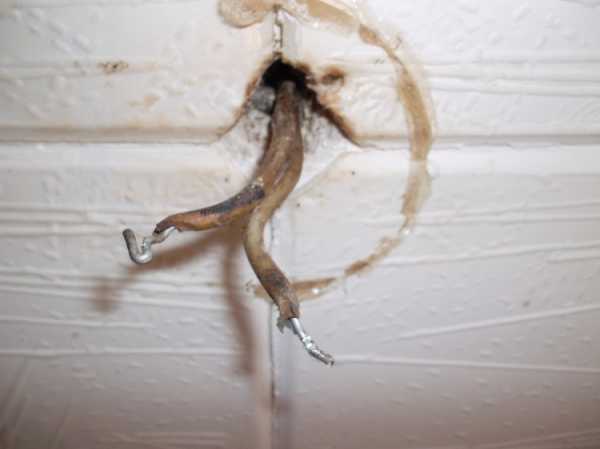

Удаляем и разсоединяем провода и контакты старой проводки в стенах и распределительных коробках

Решением проблемы станет отключение старой сети. Тут потребуется найти распределительную коробку и удалить все старые соединения. В дальнейшем прокладка проводки, может производиться в открытом виде либо скрытом виде, по новым штробам (без пересечения со старой электротрассой). Если ремонтные работы будут производиться, то стоит задуматься о полном удалении старой проводки. Для этого потребуется по плану найти штробы и извлечь провода. Дальнейшей работой станет подготовка старых или проделка новых штроб.

Новейшим вариантом прокладки проводов служит — открытый тип. Говоря простым языком, кабели и провода укладываются в специальный короб. В этом случае ремонтопригодность электросети повышается. Но следует позаботиться о качественной отделке. Сам по себе короб не очень приятен, а следовательно, его потребуется замаскировать при помощи отделочных работ. Сделать это можно при помощи гипсокартона, тогда затраты будут минимальными.

Естественно, подобные рекомендации подойдут не для каждого помещения, а потому есть ещё более надёжный вариант. В нём вышеуказанные короба укладываются в заранее проделанную штробу, которая в дальнейшем подвергается отделочным работам. Метод может показаться наиболее трудоёмким, но даст положительные результаты.

А для того чтоб монтаж прошёл быстро, необходима схема электропрокладки. О её создании написано в следующем блоке статьи.

Составление схемы электропроводки квартиры

Грамотно составленная схема электропроводки позволяет:

• Изменить старые трассы, с использованием более новых стандартов;
• Рассчитать необходимое количество материала;
• Создать в помещении качественное освещение которое будет полностью удовлетворять хозяина;
• Повысить общую пожаробезопасность жилплощади.

Схема прокладки электропроводки с местами скруток для дома или квартиры

Перед непосредственным составлением схемы необходимо ознакомиться с основными типами разводки электропроводки:

1. Распаечная коробка. Метод подходит для многоквартирных домов, когда в жилье проходит всего один кабель от распределительного щитка на лестничной клетке. Далее, он соединяется с УЗО (устройство защитного отключения), и идёт до распределительных коробов, которые находятся у входа в каждую комнату. Этот тип прокладки является самым дешёвым вариантом.
2. Тип под названием «звезда». Занимает несколько больше времени для прокладки поскольку для каждого электроприбора отводится свой кабель (необходимо сразу рассчитать будущую нагрузку и подобрать соответствующий провод). А также в помещении потребуется установить свой распределительный щиток. Он обеспечит мгновенное отключение сети при авариях, и позволит быстро обесточить отдельные электроприборы.
3. Тип под названием «шлейф». Прокладка кабеля осуществляется последовательно от одного прибора к другому. Далее, кабель заводится в распределительную коробку и щиток.

Каждый тип рассчитан на разную мощность, а потому следует тщательно выбирать и возможно комбинировать их. К примеру, для малой комнаты с небольшим количеством энергопотребителей полезней будет провести прокладку типом «шлейф», так возможно сэкономить большую часть денежных средств. И наоборот, для комнат и приборов которые потребляют много энергии необходимо провести прокладку в коробах или «звездой».

Нормы и стандарты, которые нужно учесть при прокладке проводов

1. Скрытая проводка должна проходить строго вертикально либо горизонтально. Это обеспечит их безопасность от повреждений при проведении дальнейших строительных работ (мастер обратит внимание на план-схему, и не вобьёт гвоздь в штробу с проводом).
2. Прокладывать кабель лучше вверху (примерно 20 см от потолка), тогда внезапно забитый гвоздь под картину не пробьёт электро-трассу.
3. Поворот трассы следует прокладывать под прямым углом.
4. Выключатель необходимо размещать у входа в комнату. В основном их монтируют со стороны дверной ручки на высоте от 80 до 150 см.
5. Розетка должна находиться ниже примерно 30 см от пола. Но существуют случаи когда её размещают около кухонных приборов. А также необходимо сразу рассчитывать количество розеток, под телевизор следует монтировать сразу 2 и более, иначе купленная приставка приведёт к использованию удлинителей, что не очень эстетично. А вот в кухонном помещении необходимо вмонтировать 3–5 розеток, это обеспечит использование нескольких электроприборов одновременно.

Исходя из вышеперечисленных правил, необходимо сразу продумать размещение мебельной и бытовой составляющей. План-схема должна включать в себя распределительные коробки с последующим подключением осветительных приборов. В зависимости от расположения мебели необходимо правильно размещать розетки и выключатели.

Выбор кабелей, розеток, выключателей

Для того чтоб правильно подобрать комплектующие для ремонта необходимо распределить всю электрику на несколько типов:

• Для жилых комнат;
• Кухни и коридора;
• Бытовые приборы.

Исходя из этого необходимо подобрать марку провода. Под розетку подойдут проводники с сечением от 3 мм, а для выключателей достаточно 1.5 мм. Для решения этих задач подойдут кабеля с маркировкой «ВВГ» и «ПУНП». Такие кабеля обладают различным количеством жил каждая, из которых, облачена ПВХ изоляцией. А вот кабель с маркировкой ПУНП дополнительно обладает огнеупорностью, что ещё больше повышает его качество и соответственно ценовую категорию.

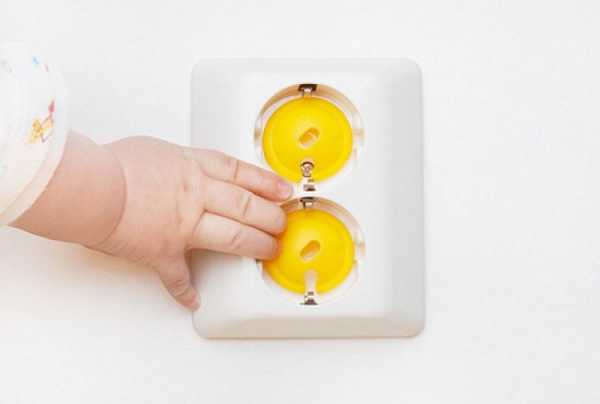

Специальная детская розетка с заглушкой, исключающей попадание пальцев или сторонних предметов в розетку

Ещё нужно учитывать специфику помещений. Если это детская или ванная комната нужно выбрать соответствующие приборы. К примеру, для ванной комнаты подойдут влагозащищенные элементы. А если требуется установка дополнительных выключателей то важно подобрать более качественный аналог. Розетки должны иметь специальную пластиковую крышку. Это не только защитит их от попадания влаги, но и обеспечит безопасность ребёнка, который так и норовит влезть металлическим предметом в дырочки.

А вот если жильцов часто не бывает дома необходимо прикупить автоматические выключатели. Они не только отключат электросеть в моменты чрезвычайных ситуаций, но и существенно облегчат быт человека. Ещё существуют различные таймеры, при их использовании и вовсе исключается потребность во включении либо отключении приборов. А по отъезду жильцов, они автоматически будут включать свет в указанное время, что явно убережет жилье от проникновения недоброжелателей.

Инструкция по монтажу электропроводки в квартире

Электропроводка своими руками – задача не из сложных. Более детально об этом занятии можно узнать из следующих пунктов.

Разметка стен под кабельные трассы

Разметка не является сложной задачей и потребует наличие обычной верёвки с отвесом либо лазерный уровень. Затем необходимо расчертить провести линии прокладки кабелей от коробов до потребителей электрической энергии. Сразу необходимо наметить монтажные места под розетки и выключатели. А если присутствуют автоматические реле, указать их место в распределительной коробке. При прокладке кабеля в потолке необходимо доводить линию до места нахождения осветительного прибора. Для ускорения работы необходимо нанести сразу всю разводку, и только после этого приступать к следующему пункту.

Штробление стен под кабель

Этот этап является важным моментом при прокладке электро-трасс. Оттого как будут проделаны борозды, зависит дальнейшая сохранность кабеля. Желательно использовать специальный штроборез либо болгарку с алмазным кругом. При штроблении стен желательно сразу проделать отверстия под розетки и крепления осветительных приборов.

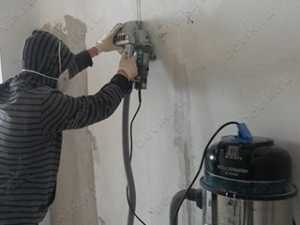

Штробление стен под прокладку электропроводки штроборезом

Прокладка кабельной трассы

Для начала следует определиться с типом крепления проводников к стене. Можно использовать алебастр или похожий клеевой состав. Но наиболее быстрым и менее трудоёмким является метод с дюбелями. Для этого на шляпку заранее накручивается вязальная проволока. После чего перфоратором проделывается отверстие в штробе, и туда вбивается дюбель. Теперь остаётся раскинуть кабель и уложить его в штробу, закрепив проволокой.

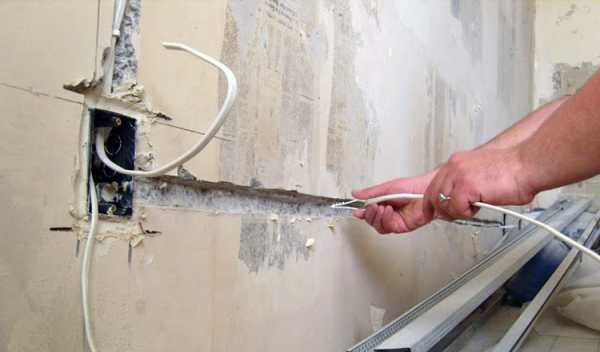

Прокладываем кабель в штробе с креплением на пластиковые дюбель-хомуты

Существуют 2 важных момента. Первое — это длина кабеля, под розетку необходимо оставить около 10 см провода, это обеспечит безопасный и удобный монтаж. Для осветительных приборов желательно оставить от 30 см. А также необходимо учесть СНиП, из которых исходит информация о том что кабель, не находящийся в бетоне должен быть закрыт специальной гофрой. К примеру, её используют при прокладке трассы над натяжным потолком.

Подсоединение розеток, выключателей, светильников

Этот пункт является наименее трудоёмким поскольку включает в себя монтаж коробки под розетки и выключатели. Сделать это удобнее в заранее подготовленную штробу, на разведённый алебастр. Далее, потребуется сделать розетку и подсоединить её. Говоря об осветительных приборах, задача несколько осложняется ведь помимо подключения нужно позаботиться о качественном креплении.

Подключение автоматов и УЗО в электрощитке

Заключительным этапом служит монтаж и сборка щитка. Тут нужно закрепить шкафчик на стене, и вмонтировать в него все элементы. Сложного тут ничего нет. После монтажа автоматических выключателей и УЗО необходимо подсоединить все провода, идущие из квартиры. И только в заключение нужно подвести снизу питающий провод.

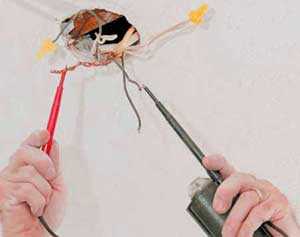

Немаловажным будет произвести прозвонку всей проводки это полностью исключит фактор перебоя. Теперь можно включить автоматы и сделать пробную проверку электросети.

abvmaster.ru

Разводка электропроводки в квартире: схема и монтаж

Современная квартира оснащается большим количеством разнообразной бытовой техники. Микроволновые печи, электрические водонагреватели, холодильники, камины, кондиционеры, электроплиты – все эти приборы создают серьезную нагрузку на электросеть.

И если дом, в котором находится ваша квартира, был построен несколько десятилетий назад, когда набор домашней техники ограничивался телевизором, холодильником и иногда пылесосом, имеющиеся провода могут такую нагрузку попросту не выдержать. Чтобы избежать связанных с этим проблем, необходимо своевременно выполнить замену электропроводки квартире.

С выполнением всех сопутствующих мероприятий можно справиться собственными силами. Нужно лишь подробно изучить особенности существующих схем эл. проводки в квартире, разобраться в порядке проведения работы и сделать все с соблюдением требований техники безопасности.

Типовые схемы электропроводки в квартире

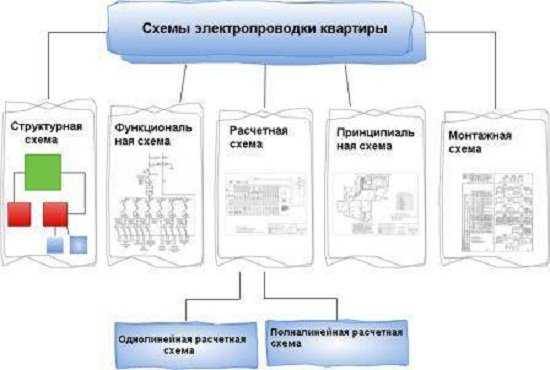

Существует несколько схем разводки проводки в квартире. Каждая из них создается для выполнения ряда задач.

Структурная

Такая схема электрической проводки в квартире создается в первую очередь. На этом чертеже схематически отображается взаимосвязь между щитком, вводом в квартиру и запланированными к установке электроприборами.

Все электрические взаимосвязи должны быть отображены максимально полно. Для отображения связей на структурной схеме обычно используются стрелки.

На каждом элементе схемы указывается его номинал: напряжение, мощность, а также сила тока. Все эти моменты необходимо указать для успешного составления функциональной схемы прокладки электропроводки в квартире.

Функциональная

На этом чертеже приводятся элементы электропроводки и иллюстрируются электрические связи между ними. Для этого применяются специальные обозначения.

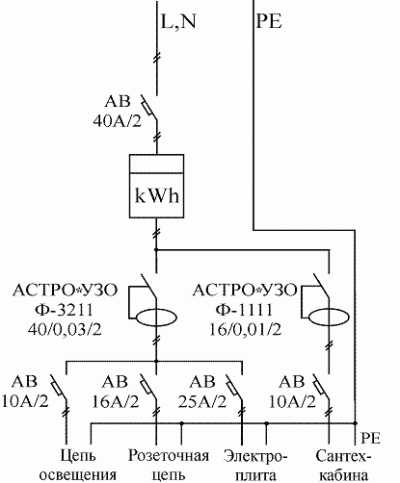

С упомянутыми обозначениями вы можете ознакомиться на изображении. Здесь показан пример функциональной схемы подключения проводки в квартире с двумя устройствами защитного отключения и заземлением.

Принципиальная

Является наиболее полной и подробной схемой. На чертеже указываются все элементы электросистемы (светильники, выключатели и пр.), а также бытовые устройства (теплый пол, плита, кондиционеры и т.д.).

На схеме максимально точно показываются линии прокладки проводов, места установки распаячных коробок, шин соединения и прочих элементов.

Расчетная

Одна из важнейших схем подключения электропроводки в квартире. Создается для электрощитков. На схеме отображаются вводные автоматы, защитные автоматические выключатели для отдельных групп проводки. При составлении используются специальные условные обозначения. Также на чертеже отображаются все провода и группы потребителей электричества.

Каждый элемент схемы сопровождается необходимыми номинальными характеристиками.

К примеру, для электрокабелей указывается количество, сечение и марка жил, а для автоматов приводится значение тока срабатывания.

После составления покупаются необходимые материалы для прокладки либо замены электропроводки. Также расчетная схема позволяет разбить квартирную электропроводку на группы.

Монтажная

На монтажной схеме отображаются электрические соединения в обслуживаемой квартире. Чертежный план имеет вид подробной таблицы с указанием следующих моментов:

• места выхода и направления прокладки каждого кабеля;
• клемм подсоединения кабелей;
• характеристик проводов.

Монтажные схемы электропроводки квартиры составляются достаточно редко, т.к. практически любой квалифицированный электрик может сделать монтаж электрощитка на основе расчетной схемы. В остальном же обычно ориентируются по ситуации.

Этапы монтажа и замены электрических проводов

При желании с заменой электропроводки в квартире можно справиться собственными силами.

Однако важно помнить, что это потенциально опасная работа, т.к. электричество при неправильном и неосторожном обращении может нанести непоправимые повреждения.

В остальном же следуйте приведенному руководству и все обязательно получится.

Составление плана электрообеспечения

В первую очередь вы должны составить подробный план своей квартиры и указать на нем места установки электророзеток, выключателей и осветительных приборов.

Для большего удобства разбейте всех потребителей на следующие основные группы:

• электророзетки;
• освещение;
• санузел;
• электрическая плита (кухня).

К каждой такой группе прокладывается свой кабель от распределительного щита. При подобной схеме монтажа электропроводки в квартире поломка одной из групп не отразится на работоспособности остальных потребителей.

Необходимо сделать оптимальный расчет сечения кабеля по мощности, по току. Чем толще будут используемые жилы, тем больше денег вы потратите на обустройство электропроводки. Слишком экономить на этом не стоит, но обязательно запомните следующий важный нюанс: в случае прокладки одного толстого кабеля ответвления нужно будет выполнять в электрических распределительных коробках.

При этом обустройство слишком большого количества соединений неизбежно приводит к уменьшению надежности электропроводки.

Не подключайте всю электропроводку к одной группе. Санузел лучше всего подсоединять отдельной линией, т.к. подобные помещения требуют соблюдения особых мер предосторожности. Эту линию рекомендуется оснастить УЗО или дифавтоматом.

Демонтаж старой проводки

Приступайте к демонтажу элементов имеющейся электропроводки. Обесточьте квартиру при помощи пакетного выключателя в щитке.

Демонтаж проводов начинайте от распределительных коробов. Крышки этих элементов, как правило, располагаются под потолком. Порядок действий следующий:

1. открывается крышка распределительного короба;
2. обрезается и изолируется вводный провод;
3. удаляются все провода.

Если удаление провода невозможно, его необходимо обрезать и максимально качественно изолировать.

Прокладка новых электрических кабелей

После демонтажа старых кабелей приступайте к укладке новых в соответствии с выбранной схемой проводки в квартире и предварительно составленными чертежами.

Владельцы квартир чаще всего отдают предпочтение скрытой проводке. Для прокладки проводов по такой схеме в стенах нужно предварительно подготовить штробы. Для этого удобно использовать перфоратор, а ещё лучше — самостоятельно изготовленный штроборез.

Штробы прокладываются строго перпендикулярно либо параллельно поверхности пола – диагональная прокладка проводов запрещена техникой безопасности.

Далее выполняется установка электророзеток, выключателей и распределительных коробов. Для этого в стенах предварительно создаются соответствующие углубления.

Высоту установки розеток и выключателей подбирайте на свое усмотрение. Делайте все так, чтобы в дальнейшем вам было удобно. Единственное важное замечание: розетки следует устанавливать на расстоянии не менее 300 мм от поверхности пола.

Проверка качества работы

После укладки и закрепления всех проводов в подготовленных каналах, вы должны удостовериться в отсутствии коротких замыканий на смонтированной линии. Такая проверка выполняется при помощи тестера.

Убедившись в отсутствии короткого замыкания, подключите линию к напряжению. Далее нужно проверить работоспособность розеток и осветительных приборов фазовым индикатором или тестером.

В завершение останется лишь заделать каналы при помощи штукатурки. На этом работы по замене электропроводки завершаются. Чтобы они прошли максимально успешно, надо помнить простые рекомендации по технике безопасности и придерживаться их в процессе выполнения запланированных мероприятий.

Рекомендации по безопасному выполнению установки

Перед началом работы обязательно обесточьте квартиру и дополнительно убедитесь в отсутствии напряжения с помощью специально предназначенного для этого прибора.

Ручки всех подручных инструментов обязательно должны быть изолированы. При отсутствии изоляции на них сделайте ее самостоятельно.

В случае, если распределительный щит находится на лестничной площадке или в другом месте общего доступа, обязательно повесьте табличку с предупреждением о выполнении работ на линии.

Помните: пренебрежительное отношение к рекомендациям техники безопасности может привести не только к скорейшей поломке электрической цепи, но и к гораздо более страшным и непоправимым последствиям, как для квартиры, так и для проживающих в ней людей.

Следуйте инструкции, относитесь к электричеству с должным уважением, и все обязательно получится.

Удачной работы!

Пример монтажа электропроводки в квартире на видео

elektrik24.net

Электропроводка в квартире: нюансы и схемы разводки

Своему времени своя проводка

В городах и прочих населённых пунктах уже давно применяется электропроводка, которая проложена во всех зданиях, в том числе и построенных более ста лет назад. Она появилась во многих из них после капитального ремонта, который периодически выполняется во всех домах. При этом использовались материалы и технологии, соответствующие своему времени как при строительстве, так и в ходе ремонта. Но со временем меняются стандарты во всех отраслях человеческой деятельности, материалы и оборудование изнашиваются и поэтому появляются новые технические решения, которые приходят на замену уже существующим.

Это имеет отношение и к электропроводке. Ранее в жилых домах она делалась преимущественно проводами с алюминиевыми жилами. При этом действовал ныне устаревший стандарт безопасности с заземлением по системе TN-C с отсутствием присоединения к физическому заземлению. Поэтому теперь стали применять современные схемы электропроводки в квартирах и электротехническую фурнитуру. Если проложена открытая электропроводка в квартире, проследить за деталями электрической схемы легко, поскольку все провода на виду. Однако при скрытой проводке визуально это можно сделать только с определённым приближением к действительному расположению разводки.

Пример однокомнатной квартиры в старом доме

Наиболее технически простая и поэтому лёгкая для понимания своего устройства схема разводки прокладывается в однокомнатной квартире. В домах, построенных не один десяток лет тому назад, уже устанавливались на каждом этаже элементы схемы домашней электросети, такие как:

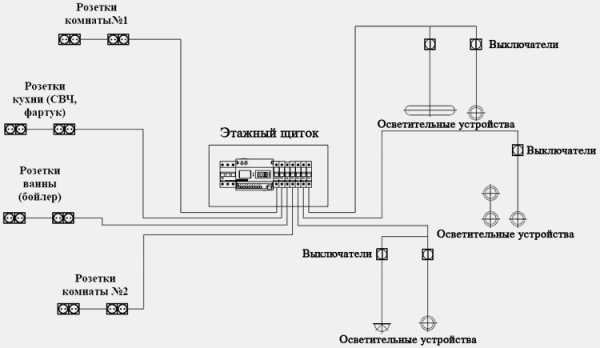

Такой набор элементов домашней электросети устанавливался для каждой квартиры и его варианты зависели он количества комнат в них. Типовой вариант схемы электропроводки показан далее.

В схеме на изображении выполнено разделение проводов на группы:

• для освещения – выключатели,
• для подключения – розетки.

Соответственно этому разделению используются распределительные коробки. Такая схема разводки получается более понятной после того, как проводка скроется штукатуркой.

Для эконом-варианта можно применить меньше распределительных коробок. Но тогда в одной коробке придётся объединить провода и впоследствии понять, как сделана разводка проводов будет намного сложнее. В этой устаревшей схеме нет физического заземления. Нулевой провод соединяется неразрывно через все элементы электрической схемы, а отключения ламп выполняют контакты выключателей, присоединённые к фазным проводам. Аналогично присоединены и остальные выключатели и пробки.

Нюансы разводки

Скрутка для электропроводки в старых квартирах была единственным способом соединения проводов в распределительных коробках. Лишь в зданиях наиболее близких по времени к современному периоду жизни начали применяться клеммы в специальных соединителях, располагаемых в этих коробках. Отличия от этой типовой схемы могут быть при установке в квартире электрической плиты. Тогда в схеме появляется дополнительная электрическая цепь.

Она соединяет электроплиту со щитом через отдельный автоматический выключатель и содержит провода с более толстыми жилами. Из-за больших токов, провод от электроплиты в правильном исполнении проложен к щиту минуя все распределительные коробки. Это делается для того, чтобы не было скруток, увеличивающих сопротивление токопроводящих жил. Пространственное расположение электропроводки показано на изображении. Из него видно, что провода сосредоточены в потолочном перекрытии. К розеткам и выключателям вертикально опускаются соответствующие разводки проводов.

• В панельных домах в стенах и потолке при изготовлении железобетонных плит предусмотрены каналы для того чтобы прокладывать провода. Обычно по ходу этих каналов плиты, которые предназначены для стен снабжались углублениями для размещения в них розеток и выключателей. Однако пространственное расположение проводов, показанное выше, не является единственным вариантом, как в старых постройках, так и в современных квартирах. Есть и «приземлённый» вариант разводки, который подобен потолочному, но сделан по другую сторону плиты, которая перекрывает этажи. При такой разводке в полу прокладываются трубы с проводами.При разводке проводов допускаются только прямые углы.
• Если проводка прокладывается вблизи потолка, от края потолочной плиты обязательно оставляется расстояние не более 0,15 метра.

Но встречаются квартиры, в которых задействованы оба варианта разводки по тем или иным причинам. Эти сделано для того чтобы оставить как можно больше места на стенах для возможного расположения на них книжных полок и прочих элементов домашней утвари. Для них потребуется сверление стен и забивание гвоздей, которые могут повредить изоляцию проводов со всеми вытекающими неприятностями. Именно поэтому горизонтальную разводку делают вблизи пола и потолка.

Но сборные панельные дома часто содержат каналы для электропроводки, выполненные не под прямым углом, а по кратчайшему расстоянию между углублениями для розеток и выключателей. Поэтому перед началом работ, при которых делается штрабление и сверление стен, рекомендуется сделать эскиз реальной разводки электропроводки в квартире. Но для этого, скорее всего, потребуются специальные приборы для поиска скрытой проводки.

podvi.ru

Схема электропроводки в двухкомнатной квартире. Пример расчета

Схема электропроводки в двухкомнатной квартире. Пример расчета Skip to content

Информация для электрика

Информация и практические навыки для электрика

В двухкомнатных квартирах старых панельных домов часто приходится сталкиваться с несовершенной электрической проводкой, не способной в достаточной мере выдерживать нагрузку современных электроприборов. В такой ситуации актуальна ее замена на новую проводку.

Либо в совершенно новой квартире также следует озадачиться разводкой электрических кабелей.

Этапы разводки кабелей по помещениям двухкомнатной квартиры

Разводку кабелей по помещениям двухкомнатной квартиры следует проводить по следующим этапам:

• составление схемы разводки;
• расчет числа требуемых материалов, электрической фурнитуры;
• разметка, а также штробление стен;
• крепление кабельных проводов;
• установка выключателей, розеток, а также распределительных устройств;
• сборка вводного щитка;
• прозвонка собранной линии с помощью мультиметра.

Подробнее остановимся на составлении схемы. Схема разводки электропроводки в квартире может быть составлена своими руками с учетом некоторых рекомендаций.

Пример расплонировки проводки в двухкомнатной квартире

Советы по составлению схемы

Для составления схемы разводки своими руками можно использовать копию плана квартиры, где очень удобно отмечать места подключения светильников, выключателей и розеток.



различные элементы обозначения на схеме

За начальную точку схемы обычно принимают место расположения распределительного щитка, кото

infoelectrik.ru
