Схема рольставни подключения – Инструкция по монтажу электроприводов рольставни

Содержание

Схема подключения рольставней с электроприводом к кнопке

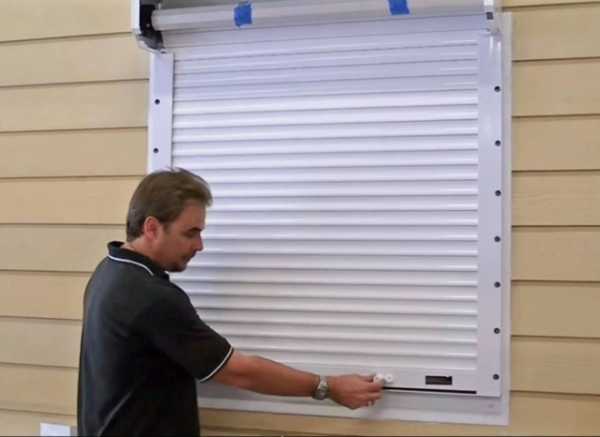

Устанавливаем рольставни

Рольставни устанавливаются не только на окна, небольшие дверные проемы, но в гаражные проемы. Причем их устанавливают над гаражным проемом, внутри гаражей, непосредственно в проеме. Отличаются они от обычных рольставен большей частью размерами полотна. На изготовление полотна используют металлические полосы. Устройство конструкции рольставен напоминает либо обычный роллет, либо секционные ворота. Комплект состоит из направляющих, вала, короба, механизма открывания, пенозаполненных алюминиевых профилей. Для безопасности предусматривается для ворот использовать взломостойкие, антивандальные конструкции. Их можно устанавливать как на обычные гаражи, так и в качестве ворот на промышленных объектах, в торговых зданиях, в офисах.

Принцип работы рольставен ворот аналогичен работе ворот секционных. Полотно для выполнения функции открытия поднимается и начинает наматываться на вал, находящийся в коробе. Проем гаража становится полностью свободным. Открытие можно осуществить с использованием автоматики, либо вручную. Не секрет, использование автоматического управления процессом открытия – способ, дающий больше удобств. Открыть ворота можно непосредственно из автомобиля.

Ворота рольставни пользуются большим спросом у владельцев гаражей, руководителей промышленных предприятий, в офисах. Это объясняется многими факторами. Во-первых, возможность сохранить тепло в гараже, либо холод на промышленном объекте. Во-вторых, возможность установить такие ворота практически в любой проем. В-третьих, возможность подобрать полотно, подходящее под особенности общего вида объекта, его стиля, цвета, дизайна. В-четвертых, ворота рольставни занимают минимум места. Наконец, вполне возможна установка рольставни своими руками, что зачастую помогает сэкономить на услугах специалистов и сделать вариант таких ворот более дешевым.

При выборе рольставен следует учитывать некоторые их особенности. Противопоказана установка рольставни своими руками, мастерами в гаражах, которые отапливаются. Также необходимо выбирать ворота рольставни с учетом таких особенностей, как скорость свертывания. Специалисты советуют для обустройства гаражей использовать автоматические рольставни в виду неудобства пользования ручным приводам.

Рольставни электрические на окна: схема подключения, принцип работы и цены

Электропривод дает возможность управлять одновременно несколькими полотнами.

Установка рольставни своими руками ответственный процесс, от которого зависит внешний вид полученной конструкции, сложность монтажа, качественное функционирование ворот.

Тип установки может быть:

— накладная установка рольставни своими руками, которая предусматривает наружное или внутренне размещение;

— встроенную установку, также разделенную на внутренний, наружный монтаж;

— комбинированный монтаж, когда короб размещен снаружи либо внутри.

Подобрав верный тип установки, можно не сомневаться в половине успеха установки. Здесь следует обратить внимание на особенности проема, всего объекта, сложности монтажа, индивидуальных требований.

Соблюдение допусков по габаритам, правильная оценка нагрузки позволит получить долговечные ворота. Естественно, что легче всего установить рольставни ворота, у которых ручной привод.

Устанавливая ворота рольставни своими руками, первым делом будет проверка комплектности, то есть, наличие приводов, механизма управления, защитного короба, полотна, направляющих, барабана. Стены в помещении должны иметь ровную поверхность, без дефектов, чтобы была возможность плотного прилегания направляющих.

Далее готовятся отверстия для крепежа, затем необходимо выровнять конструкцию ворот, разметить полосы, идущие по краям короба. После выполнения разметки следует начать бурить отверстия перфоратором для крепежа привода, направляющих. В стене устанавливается механизм управления, собираются механизмы, система фиксируется. После этого устанавливаются заглушки, накладки и различные аксессуары. Финишная отделка включает гидроизоляцию щелей, заделку швов, создание защиты от коррозии крепежных элементов.

Соблюдая последовательность выполнения каждого этапа работ, аккуратность, можно рассчитывать на длительную эксплуатацию ворот рольставен.

stroyvolga.ru

как настроить рольставни с электроприводом

Схема подключения рольставней с электроприводом к кнопке — клавишный ,замковый , поворотный — выключатель.

Наименование деталей на структурной схеме.

  1. короб защитный
  2. капсула подшипниковая
  3. подшипник
  4. суппорт подшипника
  5. устройство направляющее пара
  6. крышка боковая
  7. шина направляющая пара
  8. заглушка
  9. замок боковой
  10. профиль концевой
  11. крепление

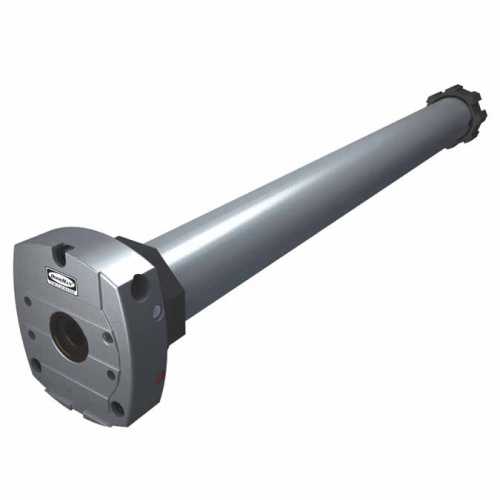

  12. внутривальный электропривод
  13. ригель запорный
  14. выключатель

Как заменить и настроить электропривод рольставни.

Методика замены.

  • Снимаем крышку с защитного короба.
  • Отсоединяем механизм крепления полотна к валу (ригеля блокировочные или пружинно-тяговые механизмы.).
  • Снимаем октогональный вал.
  • Если посадочные места для нового двигателя не адаптированы,то готовим вал и боковые крышки под установку нового внутривального двигателя.

Подготовка внутривального двигателя для установки в вал и последующая установка.

 1. Устанавливаем на электропривод адаптер и кольцо конечного положения.    2.Прикручиваем крепежную пластину к электродвигателю, необходимую для крепления вала к боковым крышкам.   3.Сверлим посадочные отверстия для крепежной пластины двигателя роллеты.
 2.Крепим электродвигатель к крышке, устанавливаемой со стороны привода, винтами с гайками, предварительно просверлив необходимое количество отверстий в крышке и выполнив зенковку подголовки винтов с наружной стороны боковой крышки.   Установить в капсулу подшипник.
  • установить капсулу в вал до упора рис.


 Собрать октогональный вал с приводом роллетного полотна.
  • установить электродвигатель в сборе с крышкой в вал.
  • Капсулу подшипниковую выдвинуть из вала до упора в крышку и зафиксировать при помощи заклепки, предварительно совместно просверлив отверстие под заклепку в валу и капсуле.


Цветовая схема расключения проводки роллеты — подключаем двигатель по цвету чтобы не запутаться.

Для подключения приводов при изменении управлении рольставни к электросети используется четырехпроводный электрический кабель. Цветовая кодировка назначения каждого провода кабеля:

  • синий — нейтраль
  • коричневый – фаза направления вращения первая (в одну сторону)
  • черный – фаза направления вращения два ( в другую сторону)
  • желто-зленый – заземление

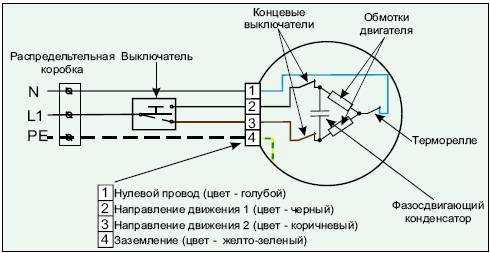

Типовая схема подключения электропровода к электрической сети.

Управление в данной схеме осуществляется при помощи клавишного выключателя с блокировкой фазы.

Выключатель должен обладать условием,механической или электрической блокировкой фазы от одновременного включения противоположных направлений вращения вала привода.

Если посмотреть на схему другими словами клеммы 2 и 3 не должны пересекаться, так как при использовании выключателя без механической или электрической блокировки приведет к короткому замыканию. Ток короткого замыкания достаточно велик, что обуславливает выход из строя привода рольставни.

Вы установили двигатель в октогональный вал, закрепили полотно и осталась последнее действие настроить двигатель. Необходимо выставить крайние регулировочные положения ( положения остановки полотна роллеты в нижней и верхних точках). Регулировка крайних конечных положений производится за счет регулировки системы концевых выключателей. Иногда данные регулировки могут сбиваться при бросках напряжения. Чтобы не производить ремонт роллеты, смотрите за регулировкой концевых положений .

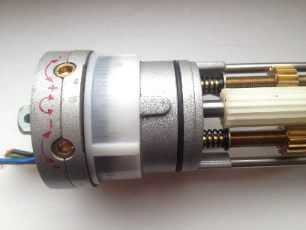

Концевые выключатели совместно с двигателем в разобранном состоянии.

концевые выключатели. концевые микрики отключения двигателя. асинхронный двигатель.

Методика настройки и регулировки концевых положений асинхронного двигателя.

Перед регулировкой концевых выключателей полотно рольставни должно находиться в опущенном положении. Выберите на оголовке привода нужный регулировочный винт, руководствуясь стрелкой направления вращения выходного вала ( не путать с направлением движения полотна).

  • Направление “ +” – увеличивает ход роллетного полотна
  • Направление “ — “ – уменьшает ход роллетного полотна
  • Установка верхнего конечного положения:

Включите привод на подъем полотна, удерживая клавишу вверх вращением соответствующего регулировочного винта в направлении “ “ переведите полотно в желаемое верхнее положение. В результате привод автоматически отключается при достижении полотна требуемого верхнего положения.

  • Установка нижнего конечного положения:

Включите привод на опускание полотна, удерживая клавишу вниз и одновременно вращаем соответствующий регулировочный винт в направлении “ “ переведите полотно в желаемое верхнее положение. В результате привод автоматически отключается при достижении полотна требуемого нижнего положения.

Видео по установке и регулировке рольставен с электроприводом.

rol-servis.ru

Рольставни: схема подключения, настройка электропривода

Для установки рольставней схема подключения используется несложная. Но процесс содержит некоторые нюансы при разных способах монтажа изделия, которые лучше знать заранее.

Как устроены электрические рольставни

Рольставни с электроприводом устроены следующим образом:

  1. В защитном коробе ставней, закрывающемся боковыми крышками, размещены роллеты октогонального вала, в котором, в свою очередь, расположен привод.
  2. Выключатели, редуктор и электромагнитный тормоз вместе с остальными элементами электродвигателя представляют собой электропривод.
  3. Полотно роллеты разматывается или наматывается в ту или другую сторону — по направлению движения вала. Оно задается с помощью устройств управления (локального или дистанционного).
  4. На случай выключения электроэнергии предусмотрен ручной механизм открывания.

Кроме этого, изделие содержит:

  • направляющие, по которым двигается полотно;
  • подшипник и его суппорт;
  • заглушку;
  • ригель в сборе;
  • боковой замок;
  • концевой профиль;
  • выключатель;
  • универсальную капсулу;
  • крепления.

Гибкими соединениями между собой скреплены ламели, набор которых собран в защитное полотно. Рулон получается компактным за счет специальных соединений.

Повышенную стойкость к взлому обеспечивает экструдированный пенонаполненный профиль роликовой прокатки. Тепло- и звукоизоляция обеспечивается пеной — пористой структурой в составе полотна. Она бывает легкой или прочной антивандальной, самых разных расцветок.

Общепринятые советы по установке

Установка и настройка должны осуществляться в соответствии со схемой подключения рольставней с электроприводом. Необходимо придерживаться следующих рекомендаций:

  1. Провода нужно брать с сечением не менее 0,75-2,5 мм2, с 4 жилами и двойной изоляцией.
  2. Запрещается применение проводов с полиэтиленовой изоляцией.
  3. Для соединения кабелей использовать распределительные коробки и клеммные соединители.
  4. Если ставни не одни, то проводка должна это учитывать. Объединяющий кабель должен выдержать необходимую мощность.
  5. Электроприводу нужно обеспечить один контакт для каждого направления движения.

Рекомендуемые инструменты

Для монтажа и подключения электропривода рольставней могут понадобится:

  • электродрель;
  • перфоратор;
  • отрезная машинка;
  • строительный уровень;
  • мультиметр;
  • фазный индикатор;
  • кусачки;
  • приспособления для обжима проводов, кабельные наконечники;
  • паяльник;
  • пинцет;
  • набор отверток.

Техника безопасности и требования к электромонтажу

Подключение рольставен с электроприводом осуществляется в соответствии с правилами техники безопасности. От питающей электросети должны быть отключены все приборы автоматики перед началом работ.

В местах с повышенной влажностью автоматические защитные ставни ставить нельзя. Нужно выбрать систему, основанную на ручном управлении.

Нежелательно располагать рядом с изделием (до 1 м) нагревательные приборы.

Все провода должны соответствовать рекомендованным в технической документации.

Схема подключения электродвигателя к сети 220-230Вт

Соединение электромотора с источником напряжения с одной фазой осуществляется с использованием фазосдвигающего конденсатора. Его назначение — обеспечить сдвиг фазы между обмотками двигателя с целью получения вращающегося магнитного поля.

Цепь будет состоять из термореле, концевых выключателей, обмоток двигателя, выключателя питания, «клеммника» и проводов.

Настройка электропривода

Как настроить автоматические цепи рольставен, концевые выключатели и блок управления, инструкция по монтажу описывает недостаточно подробно.

Если у установщика отсутствуют навыки работы по наладке электрооборудования, лучше обратиться к специалистам.

Электропривод рольставней можно заменить и настроить. Для этого нужно придерживаться следующей последовательности:

  • с защитного короба снять крышку;
  • крепящий полотно к валу механизм отключить;
  • вал снять;
  • заменить поврежденные детали.

Двигатель внутрь вала можно поставить другого типа. Но в этом случае придется адаптировать посадочное место.

Как провести регулировку концевых выключателей

Нижние и верхние концевые выключатели нуждаются в регулировке их положения после подключения к электрической сети электропривода.

Для этого необходимо:

  1. С клавиш концевых выключателей снять колпачок (для электромоторов SОMFY).
  2. Нажать и зафиксировать обе клавиши — завести в паз.
  3. Для первого направления вращения выставить полотно в конечное положение. Клавишу «концевика» повторным нажатием отжать.
  4. Выставить полотно во второе положение и повторить манипуляции с другим концевым выключателем.
  5. Правильность установки нужно проверить. Для этого приводу дают повращаться свободно в обе стороны до момента срабатывания «концевиков». Автоматическое отключение привода происходит вследствие срабатывания тепловой защиты при непрерывном вращении более 4 минут. Чтобы запустить электромотор повторно, нужно подождать около 20-30 минут. Пауза нужна для полного охлаждения элементов привода.
  6. Конечное положение рольставней можно изменить. Для этого нужно нажать установочные клавиши в нужном направлении вращения и поменять положение полотна на требуемое. По окончании регулировки следует повторным нажатием отжать клавиши.
  7. Произвести повторную проверку электропривода и концевых выключателей ставен.

После того, как оба положения зафиксированы, нужно надеть защитные колпачки.

Преимущества и недостатки автоматических рольставней

Рольставни являются для частных жилых и коммерческих помещений надежным средством защиты от проникновения и взлома. Автоматические системы защиты отличают следующие преимущества:

  1. С помощью электропривода можно сматывать 200 кг полотна без лишних усилий.
  2. Существует система с дистанционным управлением.
  3. Предусмотрены функции вскрытия в аварийном режиме.
  4. Замок в верхней части можно поставить с автоматическим срабатыванием.

Кроме того, можно регулировать «уровень опущенности» холста.

Система не лишена и своих недостатков. Применение электропривода невозможно на узких (менее 60 см) проемах, имеет достаточно большой вес.

domnamne.ru

Установка электропривода на рольставни

Практика показывает, что большинство покупателей, выбравших в качестве управления рольставнями механический привод, в итоге приходят к тому, чтобы усовершенствовать устройство, установив в него электродвигатель. В этом нет ничего удивительного, ведь автоматический привод – это комфорт, лёгкость управления и дополнительные возможности для владельцев. С ним вы сможете управлять рольставнями на расстоянии, что особенно актуально в дождь и холод. Гаражные ворота, которые управляются с помощью электропривода, обеспечивают максимум комфорта автомобилисту и экономят время, которое вы могли бы потратить на то, чтобы выйти из машины, самостоятельно открыть ворота, пойти обратно в машину и наконец-то припарковаться.

Итак, вы решили установить электропривод на рольставни? Это правильное решение, и в таком случае можно вызвать мастеров, которые произведут установку, а можно сделать всё самому. Что надёжнее, а что дешевле, понятно без слов.

Если вы решили самостоятельно установить электрический привод на рольставни, вам понадобится эта информация.

Как устроены электрические рольставни?

Для начала напомним об основных составляющих рольставней с автоматическим приводом и их взаимодействии.

Схематичное изображение рольставней с электроприводом

На данной схеме обозначены основные составляющие рольставней, а именно:

  • Боковая крышка
  • Направляющее устройство
  • Подшипник
  • Универсальная капсула
  • Октогональный вал
  • Ригель в сборе
  • Защитный короб
  • Электропривод
  • Крепление
  • Направляющая шина
  • Заглушка
  • Боковой замок
  • Концевой профиль
  • Суппорт подшипника
  • Пульт дистанционного управления
  • Выключатель

При нажатии на клавишу пульта дистанционного управления приводится в действие электропривод, который вращается вместе с закреплённым на нём октогональным валом, накручивая на него полотно при открывании и раскручивая его вниз при закрывании рольставней.

Демонтаж электропривода рольставней

Установка электродвигателя на рольставни производится следующим образом:

  • Снимите боковую крышку с защитного короба;
  • Отсоедините блокировочные ригели от октогонального вала;
  • Снимите вал;
Подготовьте посадочное место на валу и боковые крышки для монтажа электропривода
  • Установите на новый электропривод адаптер и кольцо конечного положения;

Адаптер и кольцо конечного положения для электропривода

  • Прикрутите на электродвигатель крепёжную пластину – она будет служить платформой для крепления к боковой крышке;
  • Просверлите отверстия для закрепления крепёжной пластины на боковой крышке в соответствующих местах;
  • Прикрутите крепёжную пластину на электродвигателе к боковой крышке, которая устанавливается со стороны привода;
  • В другой конец электродвигателя установите подшипниковую капсулу с заранее вставленным подшипником;
  • Весь двигатель с прикрученной к нему крышкой установите в октогональный вал;
  • Выдвиньте подшипниковую капсулу из вала до максимального положения, зафиксируйте её в крышке, используя заклёпки. Предварительно необходимо будет просверлить в валу и капсуле отверстие для заклёпки.

Электропривод с крепёжной пластиной

Подключение рольставней с электродвигателем

После того, как вы закончили монтаж электропривода в корпус рольставней, пришло время подключить его к электросети.

Для подключения автоматического привода используются четырёхпроводные электрические кабели. Каждый из проводов имеет своё назначение, определяемое по цветовой кодировке, а именно:

  • Синий – нейтраль
  • Коричневый – фаза направления вращения в одну сторону
  • Чёрный – фаза направления вращения в другую сторону
  • Жёлто-зелёный — заземление

Схема подключения электропривода рольставней к электросети

В качестве выключателя, управляющего работой электродвигателя рольставней, может использоваться лишь устройство с блокировкой фазы от одновременного включения двух противоположных направлений движения вала. Допускается использование как механической, так и автоматической блокировки фазы

Настройка электропривода

Настал момент, который очень важен для обеспечения правильной работы рольставней и продления срока их службы.

Настройка электропривода заключает в себе установку конечных положений, в которых полотно должно останавливаться в верхней и нижней точке. Установка конечных положений происходит путём регулировки концевых выключателей.

Даже если в будущем вы не будете менять электропривод, нужно регулярно производить осмотр ригелей и отладку концевых выключателей рольставней, так как они могут сбиться из-за скачков напряжения

Как провести регулировку концевых выключателей?

Опустите полотно рольставней, затем найдите на оголовке привода регулировочный винт. Обозначения «+» и «-» означают увеличение и уменьшение хода полотна рольставней соответственно.

Для того, чтобы установить верхнее конечное положение полотна, включите привод для подъёма и, удерживая кнопку «вверх», с помощью регулировочного винта доведите полотно до желаемого верхнего положения.

Установка нижнего конечного положения проводится по аналогии в вышеописанным.

Если все процедуры были проведены без ошибок, в будущем автоматический привод будет поднимать и опускать полотно до указанных положений, отключаясь в них.

Автоматические рольставни – это очень удобно

Вот, пожалуй, и всё, что нужно знать об установке и настройке электропривода для рольставней. Заниматься этим самому или обратиться за помощью к специалистам – решать вам.

xn--80aleen8i.xn--p1ai

Инструкция по подключению электропривода рольставни

Электрическая схема подключения.


Пояснения к схеме подключения:

1. Рольставни питаются от сети 220 В, 50 Гц – от обычной электросети.

2. Мощность привода рольставни приблизительно равна от 100до 200 Вт – на обычный автомат мощностью 16 А  можно подключить 10 электрических рольставни.

Какой толщина провода для подключения рольставни

Толщина  провода идущего к выключателю  рольставни – обычно разводку в доме выполняют проводом с сечением 2,5 мм. Этого вполне достаточно.

Если электропроводка в доме уже выполнена и портить стены для прокладки проводов считается не целесообразным, рольставни можно подключить в ближайшую розетку с помощью стандартной вилки.

 Какой провод  надо провести от выключателя к рольставни?

 Из стандартного электропривода рольставни выходит провод 4 (провода) сечением 0,75 мм. Для подключения рольставни достаточно провод сечением 1,5 мм. Нежелательно использовать провода более толстые т.к. все приборы управления рольставни рассчитаны именно на такое сечение проводов.

 Сколько проводов подключать к рольставни 3 или 4?

По требованиям техники безопасности все электрические приборы должны быть заземлены, и из электропривода выходит желто зеленый провод заземления, но исходя и из конструкции электропривода рольставни имеем следующие характеристики.

Электропривод  расположен внутри вала и передает вращение на вал и управляет конечными положениями через пластиковые адаптеры. Крепления к боковой крышке короба рольставни бывает металлическое, но тоже происходит через пластиковый корпус.

Электропривод рольставни не касается конструкции рольставни металлическими частями корпуса, исходя из данного от выключателя до электропривода может идти 3 провода 4-й провод заземления существует только для наглядного соблюдения инструкций по подключению бытовых приборов.

От выключателя к электроприводу рольставни достаточно 3-х жильного провода рольставни сечением 1.5. кв.мм.

Какие провода использовать для подключения рольставни.

Любой провод по которому может проходить электричество и «течь ток» с любой маркировкой выбранной для разводки электричества по данному объекту подходит для управления электрических рольставни.

rollstavni.com

Монтаж электроприводов на рольставни

Монтаж электроприводов на рольставни.

Установка и техническое обслуживание электропривода рольставни должно осуществляться только при обесточенной автоматике. При монтаже запрещается подключать устройства автоматики к питающей сети до завершения монтажных работ. Допускаются к монтажу и техническому обслуживанию электропривода рольставни только прошедшие специальное обучение специалисты.

В случае если заменяется привод рольставни или изменяется схема подключения рольставни, необходимо до начала работ отключить все устройства автоматики от питающей цепи.

При монтаже электропривода рольставни запрещено применять провода, отличающиеся от тех, которые рекомендует электрическая схема рольставни.

Также правила техники безопасности запрещают монтаж электропривода рольставни в местах с повышенной влажностью.

Если в ходе эксплуатации рольставни обнаруживается неисправность в электроприводе, необходимо обесточить автоматы управления и привод, после чего вызвать специалистов.

Схема подключения рольставни с электрическим приводом.

Рис. 1. Подключение электропривода рольставни. Схема.
Обозначения:
N Нулевой провод питающей сети.
L1 Силовой провод питающей сети.
PE Заземление питающей сети.

Электрическая схема рольставни не предусматривает подключения к одному электрическому двигателю двух и более выключателей или автоматических устройств управления, так как в этом случае возможно параллельное подключение питающего напряжения с двух направлений. В результате этого процесса ток разряда фазосдвигающего конденсатора может достигать 40 А, что приводит к подгоранию концевых выключателей и быстрому выходу электрического привода рольставни из строя.

В случае параллельного подключения к обмоткам одного электрического двигателя механического выключателя и автоматического устройства управления, параллельное включение приведёт к выходу из строя не только электрического двигателя, но и электроники автоматического блока.

Чтобы электрическая схема рольставни с параллельным подключением могла быть реализована, необходимо включить в неё дополнительные устройства контроля: например, электромагнитные реле, которые при работе одного устройства управления будут размыкать цепи питания прочих управляющих органов.

Общие рекомендации по монтажу

Схема подключения рольставни любого типа предусматривает подключение автоматических устройств управления и привода к источнику питающего напряжения проводами, сечение токопроводящей жилы которых составляет не менее 0.75 кв. мм.

Запрещается использовать провода с полиэтиленовой оболочкой.

Все соединения, которые предусматривает электрическая схема рольставни, должны производиться в специальных распределительных коробках с использованием клемм.

При монтаже автоматических рольставней на объектах с двумя и более приводами, которые управляются одновременно, необходимо при расчёте сечения проводов принимать во внимание суммарную мощность приводов. Для обеспечения бесперебойного и безопасного функционирования таких систем необходимо использовать провода сечением не менее 0.75 кв. мм. Для подключения электрического двигателя к устройству управления, провода сечением не менее 1-1.5 кв. мм для коммутации устройств управления в электрическую сеть переменного тока 220 В; провода сечением не менее 2.5 кв. мм для прокладки сетевого кабеля, соединяющего все автоматические устройства управления. При наличии более чем двух электродвигателей, их необходимо разделить на группы по питанию, организовав его отдельным для каждой группы кабелем. При наличии трёхфазной сети возможна разводка групп на различные фазы.

При несоблюдении этих правил, возможно сильное падение напряжения на конечных приводах. Особенно ярко это явление проявляется при наличии большого числа подключённых параллельно электрических приводов. Падение напряжения в этом случае оказывается столь значительным, что не обеспечивает нормальную работу рольставен при одновременном включении.

www.rollstavim.ru

Схемы управления рольставнями | Ролетс

Подробное описание существующих сегодня способов управления рольставнями.

Ручной механический привод рольставен

Для управления защитными жалюзи мы предлагаем несколько видов ручных механических приводов.

Карданный привод состоит из червячного редуктора, карданного соединения и приводного воротка. Вороток может быть съемным или стационарно закрепленным. Вращая вороток в ту или иную сторону, поднимают или опускают полотно. Максимальная грузоподъемность редуктора 32 кг.

Тросовый редуктор состоит из корпуса, внутри которого находится барабан, соединенный тросом со шкивом на валу в коробе, и небольшой приводной ручки. Корпус с редуктором размещается на удобной для пользователя высоте. Вращая ручку, поднимают или опускают полотно. Максимальная грузоподъемность тросового редуктора 20 кг.

Ленточный редуктор принципиально похож на тросовый. Представляет собой небольшую плоскую коробку, закрепленную на удобной высоте. Внутри находится шкив с предварительно заведенной пружиной часового типа. Этот шкив соединен со шкивом на валу в коробе при помощи ленты. Перемещая ленту рукой вверх или вниз, управляют полотном. Максимальная грузоподъемность ленточного редуктора 15 кг.

Пружинно-инерционный механизм является самым простым видом ручного управления. Внутри вала, на который наматывается полотно, находится предварительно закрученная при монтаже торсионная пружина. Эта пружина практически полностью компенсирует вес полотна, которое поднимают и опускают, держась за нижнюю планку. Это очень удобный вид управления, рассчитанный на перемещение полотна массой до 80 кг. Из недостатков можно отметить неудобство управления высокой рольставней и обязательное использование замка в нижней планке для фиксации полотна в закрытом состоянии.

Для защиты от несанкционированного подъема полотна служат механические запорные устройства. Это могут быть металлические задвижки или механический замок с ключом, которые устанавливаются в нижнюю планку.

Электропривод рольставни

Электропривод является наилучшим решением для управления защитными жалюзи. Наша фирма использует электроприводы немецкой фирмы “SOMFY”, отличающиеся надежной работой и высоким качеством изготовления. В линейке “SOMFY” более 20 моделей внутривальных приводов, рассчитанных на подъем и опускание полотна весом до 200 кг.

Электропривод располагается внутри вала, на который наматывается полотно. При подаче команды от выключателя привод вращает вал, поднимая или опуская полотно. Для помещений, в которых возможно отключение электроэнергии, существуют модели с аварийной системой, позволяющей поднимать или опускать полотно вручную при помощи приводной рукоятки. Для защиты от подъема полотна за нижний край рекомендуется устанавливать на вал блокирующие ригели, т.н. верхние замки.

Выключатели для рольставен применяются специальные, с защитой от одновременного нажатия двух клавиш. Использовать выключатели, предназначенные для освещения, нельзя.

Системы группового управления рольставнями

При большом количестве рольставен в доме закрывать и открывать их все вместе довольно утомительно, даже если они оснащены электроприводом. Для упрощения этой процедуры, а также для построения различных схем управления защитными жалюзи применяют устройства группового управления. Эти устройства представляют собой небольшие электронные блоки, подключенные к сети 220В и защитным жалюзи. В зависимости от типа устройства и модели, они рассчитаны на скрытую или наружную установку.

Наиболее популярные устройства группового управления защитными жалюзи:

Групповое управление ГУ-4
Групповое устройство управления ГУ-4 предназначено для одновременного управления несколькими приводами (до четырех) от одного центрального выключателя. Для управления большим количеством электроприводов от одного или нескольких центральных выключателей ГУ-4 объединяют между собой в группы. Важный момент: устройство ГУ-4 не допускает возможности местного управления одним приводом – только все рольставни от общего выключателя.

Устройство ГУ-4 имеет защиту от перегрузки, а также защиту от одновременного включения обоих направлений.

Универсальное устройство управления УС-2.15
Устройство УС-2.15 позволяет строить схемы управления:

• Несколькими приводами рольставен от центрального выключателя, групповых и местных выключателей.

• Одним электроприводом от нескольких выключателей.

Устройство представляет собой электрическую плату с реле и контактной группой, предназначенную для различных вариантов скрытого монтажа. Устройство имеет защиту от перегрузки и одновременного включения обоих направлений.

Универсальное устройство управления УС-2.50
По своим функциональным возможностям является аналогом устройства УС-2.15. Основное отличие от УС-2.15 состоит в том, что устройство УС-2.50 не требует применения выключателя (имеет лицевую панель с кнопками управления).

Интеллектуальная система управления NERO
Система NERO представляет собой группу устройств, обеспечивающих централизованное управление рольставнями, солнцезащитными жалюзи, гаражными воротами, осветительными приборами, любой активной нагрузкой. Передача команд центрального управления осуществляется по сети 220В.
Основные преимущества системы:

Комфортное индивидуальное и центральное управление

• Не требуются дополнительные выключатели.

• Объединение рольставен в группы для управления по самым разнообразным признакам (по этажам, по фасадам, внутри комнаты и т.д.), при этом каждое устройство управления может принадлежать к нескольким группам.

• Управление своей группой с любого исполнительного устройства, входящего в эту группу.

• Дистанционное управление одной рольставней, группой рольставен, всем объектом.

• Подключение таймера с датчиком освещенности.

• Гибкое изменение логики управления объектом после монтажа без дополнительной электропроводки.

Простой монтаж

• Минимум электропроводов для подключения, т.к. не требуется соединение между собой исполнительных устройств и центрального пульта.

• Монтаж осуществляется также просто, как и установка обычного выключателя

• Два варианта крепления (на распорки или на шурупы) или накладной монтаж с помощью специального адаптера.

• Установка нескольких приборов в одной многопозиционной рамке

• Возможность легко заменить установленный прибор в случае необходимости.

• Упрощение монтажа на объекте со сделанной отделкой.

Приборы NERO совместимы со всеми внутривальными приводами ведущих фирм производителей. В базовый состав системы входит:

1. Исполнительное устройство NERO 8013. Предназначено для индивидуального управления рольставней в составе системы, а также для принятия и выполнения команд, переданных центральным пультом NERO 8010 по сети 220В.

2. Центральный пульт NERO 8010. Прaэназначен для объединения исполнительных устройств NERO 8013 в группы и управления ими. Команды управления передаюися по сети 220В.

3. Фазовый переходник NERO 8015. Применяется в случае, если центральный пульт и исполнительные устройства подключены к разным фазам.

Дополнительный состав системы:

1. Исполнительное устройство NERO 8014. Является аналогом устройства NERO 8013 и дополнительно имеет встроенный приемник радиоуправления для дистанционного управления рольставней с помощью пультов NERO 8012 и NERO 8016.

2. Настенный пульт NERO 8012. Предназначен для дистанционного управления исполнительными устройствами NERO 8014. Позволяет перенести управление рольставней в удобное место или организовать локальное управление группой рольставен без дополнительной прокладки электропроводки.

3. Мини-пульт NERO 8016. Предназначен для дистанционного управления исполнительными устройствами NERO 8014.

Как известно, рольставни (роллеты) — это механические устройства, предназначенные в первую очередь для защиты оконных и дверных проемов.

Рольставни защищают от незваных гостей, вандализма, повреждения остекления в непогоду. Кроме того, рольставни способствуют тепло- и шумозащите перекрываемых ими проемов и соответствующих помещений. А еще с помощью рольставней, открывая и закрывая проемы, можно оптимизировать естественную освещенность помещения.

Известно также, что конструктивно рольставни представляют собой полотно, собранное из алюминиевых полос замкнутого профиля — ламелей. И что полотно перемещается внутри обрамляющих проем справа и слева направляющих. При открывании проема полотно наматывается на вал, расположенный вверху проема.

Совершенно естественно, что рольставни, как и прочие продукты эпохи высоких технологий, год от года становятся все более и более продуманными изделиями. Все в большей степени рольставни облегчают жизнь своим хозяевам. Эти устройства становится все легче и легче (а значит, все приятнее и приятнее) эксплуатировать.

Рольставни могут приводиться в движение вручную. Например, с помощью механических приводов различных типов: ленточных, кордовых и воротковых. Кроме того, рольставни могут приводиться в движение с помощью электроприводов. Второе как нельзя лучше подходит для зданий, у которых не одно окно защищено роллетами, не два, не три, а, скажем, окна всего первого этажа. (А то и второго тоже.) Это могут быть и офисы, и коттеджи.

Вручную практически невозможно оперативно опустить все рольставни здания в случае, если из него все уходят, и оно запирается. (О том же, чтобы закрыть все проемы одновременно, не может быть и речи.) И вообще, если каждый из проемов оснащен лишь ручным приводом, приходится затрачивать много времени и усилий на то, чтобы одну за другой поднять все рольставни. Или только их часть. Или опустить их. Да и делать это приходится не дважды в день, а гораздо чаще. Хотя бы в зависимости от изменения облачности.

В конце концов, сам факт проживания в XXI веке должен побуждать нас становиться все более и более продвинутыми в разных областях. (Помните? «Если перестанешь крутить педали, твой велосипед, в конце концов, не только остановится, но и упадет».) Выражаться такой постоянный ликбез может, в частности, в осознании необходимости применения роллетных электроприводов.

Сегодня на мировом рынке присутствует достаточно много производителей электроприводов из Италии, Германии, Франции. Лидером данного направления является компания «Somfy» (Германия). Роллетные электроприводы этой компании предлагаются на рынке большинства стран Европы, включая Россию, Беларусь, Украину. При этом на них дается пятилетняя гарантия. Если говорить об оснащении коттеджей, то в данном случае могут быть использованы и электроприводы итальянских производителей. Они находятся в более низкой ценовой нише. Наиболее приемлемыми для нашего климата являются приводы компании Nice. С точки зрения технологического совершенства, надежности они вполне соответствуют уровню Somfy. Эти приводы дешевле, но обычная гарантия на них обычно составляет два года.

Электронная промышленность давно стала одной из ведущих и стремительно развивающихся отраслей. Поэтому совершенно естественно, что появляется все больше устройств, позволяющих оптимизировать управление приводами рольставней. Что это означает?

Самый простой электропривод управляется точно так же, как любой бытовой электроприбор. То есть с помощью выключателя. Например, двухклавишного. На левой клавише — стрелка, указывающая вниз, на правой — вверх. Позиции «вверх» и «вниз» соответствуют командам на подъем либо опускание рольставней. Кроме того, полотно можно зафиксировать в любой промежуточной точке, что также удобно.

Манипулируя выключателем, вы можете создать в помещении полумрак любого характера. В данном случае результат зависит исключительно от вашего субъективного представления о комфортности естественного освещения. В тех же случаях, когда полотно рольставней, установленной на окне, имеет перфорацию, можно освещать помещение особым образом. Каким? При опущенном полотне интерьер пронизывают лучики естественного света (а в солнечную погоду — солнца).

Возможно предусмотреть включение и выключение целой группы приводов (рольставней) одним выключателем. Такая группа работает по принципу электроламп люстры. В этом случае одним нажатием клавиши могут быть перекрыты проемы целого помещения или этажа. Оснащение объекта рольставнями с электроприводами может быть сколь угодно гибким. Это означает, что возможно размещение выключателей и возле каждого окна, и у выхода из каждого помещения, и у главного выхода из здания. Последнее позволяет, выходя из дома, единственным нажатием клавиши принять все меры его защиты от несанкционированного вторжения.

Сегодня все больше владельцев коттеджей заказывает именно комплексное управление рольставнями как наиболее оптимальное. «Попробуй обойти все комнаты современного дома», — говорит клиент, — «нажми все кнопки, закрой все рольставни… Потеря времени «еще та».

Современный человек ценит и время, и комфорт. Если речь идет об оснащении коттеджа, то имеется в виду разумная организация быта его владельцев. Если же мы говорим об офисном здании, то в данном случае целью оптимизации управления приводами рольставней является рационализация производственного быта. И, в конечном итоге,, рабочего процесса. Это немаловажный элемент грамотного менеджмента.

Собираем ли мы в единый «куст» линии управления приводами рольставней отдельных этажей, блоков, комнат здания, в любом случае речь идет о минимизации затрат сил и времени.

Дальнейшее развитие систем управления роллетными электроприводами привело к появлению систем радиоуправления. В этом случае выключатель совмещен с блоком радиоуправления, который крепится в удобном месте на стене. То есть в уже готовом доме не нужно долбить стены, устраивать кабельные каналы, прокладывать и выводить пучки проводов, совмещая различные электроприводы в одном выключателе (как линии, питающие различные лампы люстры, в одной розетке). Достаточно установить один выключатель и запрограммировать его с помощью специальных систем и команд. С помощью радиоволн такой выключатель будет «включать» и «выключать» те или иные приводы или все сразу.

Нужно сказать, что современные системы комплексного управления рольставнями позволяют оперативно менять настройки. Выключатели можно перепрограммировать в зависимости от изменения ситуации на объекте.

Например, вы — хозяин оборудованного по последнему слову техники особняка. К вам приехали гости. Вы размещаете их в отведенной для них комнате, при этом программируя системы управления рольставнями на окнах этой комнаты в соответствии с пожеланиями гостей. То есть с желательным видом комфорта и его степенью.

Каким бы «навороченным» ни был дом, его нельзя считать зданием XXI века без автоматизированных решений. Изменения температуры и влажности наружного воздуха, облачности, положения солнца на небосводе, направления и силы ветра в конечном итоге могут и будут находить свое отражение в изменениях режимов работы внутридомовых систем отопления, вентиляции и кондиционирования воздуха.

Точно так же на перекрывание оконных проемов в определенном ритме могут уже сейчас быть настроены автоматически управляемые защитные рольставни, коими эти проемы оснащаются. Например, достаточно привлекательной выглядит такая опция, как автоматическое открывание и закрывание оконных проемов помещения одновременно с восходом или заходом солнца или в определенное время суток.

И вот что еще очень важно. Запрограммировав устройство управления приводами оконных проемов дома на ежесуточное разворачивание и сворачивание рольставней, его хозяин тем самым создает достаточно правдоподобную иллюзию своего пребывания в доме. После этого он может спокойно отбыть хоть на выходные, хоть в отпуск, не опасаясь визитов незваных гостей. Ломиться в обитаемый дом, как правило, будет находиться гораздо меньше охотников, чем в необитаемый.

Данный вид программирования устройств управления возможен благодаря совмещению их с таймерами. Кроме того, что это создает эффект присутствия, данное решение позволяет, если хозяин все же находится дома, предусмотреть поднятие рольставней на окнах его спальни в определенный утренний час. Многие любят, когда их будят лучи утреннего солнца, а не надоевший будильник.

Рольставни могут быть совмещены (и это уже делается владельцами многих западноевропейских домов) с датчиками дождя и ветра. Если дом с большими красивыми окнами находится в глубине сада, то, пожалуй, стоит принять меры защиты стекол от ударов летящих ветвей, обломанных бурей. При сильных дожде и ветре, а также граде остекление зимнего сада, бассейна, других помещений защищается немедленно опускающимися рольставнями. Прошла непогода — рольставни поднимаются. Эта функция программно задается и автоматически выполняется.

Вернемся к теме развития различных устройств с развитием электроники. Простейшие чипы, без появления которых невозможно представить себе появление персональных компьютеров, все больше внедряются в бытовую технику, в том числе и в роллетную. Последние разработки, например, специалистов германских и французских фирм, построены на том, что в электропривод сразу встраивается блок радиоуправления. Это дешевле и проще для заказчика, чем предусматривать установку отдельных выключателей впоследствии.

На настоящий момент специалистами ряда отечественных и зарубежных компаний, деятельность которых связана с управлением рольставнями, разработан ряд небезынтересных «know how». Речь идет о решениях, позволяющих осуществлять передачу информации, нужной для управления рольставнями, по обычной электропроводке. В любой точке проводки ставится выключатель, после чего можно управлять рольставнями. Дополнительного радиоуправления при этом не требуется, так как специальный модулированный сигнал передается по обычной электросети. То есть привод становится дистанционно управляемым просто после включения его в электросеть.

Электроприводы рольставней, обычно ассоциируемые с выключателями и дистанционными системами управления, сегодня могут быть совмещены с замками «touch memory». В народе такие замки получили название «таблеток». Используя замок «touch memory», хозяин здания (помещения) уверен в том, что больше никто эту дверь, эту рольставню не откроет. При этом блок управления находится внутри здания (помещения). Снаружи — только контакты, которые считывают код. Попытки ковырять контактное гнездо, поливать его кислотой, сбивать, ломать ни к чему не ведут. Злоумышленник не проникнет за дверь, поскольку перед ним находится только считывающее устройство, но не устройство, принимающее решение.

Также для тех, кто заинтересован в обеспечении секретности достаточно высокого уровня, электроприводы могут быть совмещены со смарт-картами. В этом случае уже и считыватель кода находится внутри конструкции стены (например, под штукатуркой). Достаточно провести смарт-картой вдоль стены или просто встать возле стены. Приемник сигналов сам считает код.

Эти системы могут иметь и параллельное управление с помощью обычных выключателей, размещаемых внутри помещения. Согласитесь, удобно.

Еще о защите от несанкционированного доступа. Электропривод роллеты сам может выполнять функцию блокиратора (тормоза) в силу того, что в состав конструкции привода входит редуктор. Для того, чтобы приподнять полотно рольставни, оснащенной таким приводом, нужно приложить усилие, не меньшее 300 кг.

И еще один очень важный аспект. Рольставни (и, разумеется, рольставни с электроприводами) являются одним из наиболее пожаробезопасных решений. Рольставни всегда могут быть при пожаре оперативно подняты, так как электропривод может быть совмещен с системой аварийного ручного открывания. По пожарным нормам в помещении достаточно иметь одну роллету (а в большом помещении — несколько роллет), которую можно будет аварийно открыть вручную при возникновении пожара. Таким образом, вы полностью защищены от прекращения подачи электроэнергии.

Рольставни легко поднимаются в ручном режиме, после чего открывается путь к эвакуации. Кстати, это одно из достоинств по сравнению с решетками.

Кроме того, рольставни могут быть подключены к датчикам пожарной сигнализации. При срабатывании того или иного датчика определенные рольставни могут приподыматься, обеспечивая в первую очередь дымоудаление. Этот же проем в дальнейшем может использоваться для эвакуации людей.

У тех, кто в детстве читал Герберта Уэллса, все изложенное, вероятно, вызовет некие смутные ассоциации. Да, в «Первых людях на Луне» описан космический корабль, приводимый в движение необычным двигателем. Этим двигателем были автоматически управляемые шторки, которые открывались и закрывались в соответствии с определенной программой.

Ну, а мы чем хуже Уэллса? Помечтаем о времени, когда по принципу автоуправляемых рольставней будут работать все ограждающие конструкции дома, становясь, например, то прозрачными, то непрозрачными. И когда для вмешательства в работу программы будет достаточно даже не одного-единственного движения, но всего лишь мысли. (Уже сегодня чипы вживляются в человеческий организм.)

Анализ современного уровня развития роллетной техники дает все основания для подобного оптимизма.

Рассмотрим подробнее существующие схемы управления рольставнями.

Схемы управления рольставнями:

Схема управления рольставнями

Описание схемы управления рольставнями

Управление карданного типа:

Редуктор в пластиковом корпусе

Капсула пластиковая под редуктор для октагонального вала диаметром 40/60 мм.

1. Карданный узел не съемный 90 град. в комплекте с ручкой L= 1500 мм.
2. Клипса пружинная для несъемного кардана

Вроток с крючком

Карданный узел с петлей съемный 90 град. L=400 мм, 600 мм, 800 мм.

Карданный узел с приводным штифтом 90 град. L=500 мм. Четыре крепежных отверстия

1. Вороток
Используется совместно с карданным узлом 722.500
2. Трубка соединительная L=1500 мм
3. Втулка воротка

Втулка приводная для 722.500
Используется совместно с 708.150 и 709.140

1. Втулка приводная с четырёхгранника на четырёхгранник
2. Удлинитель для кардана с петлёй четырёхгранный
Тросовый редуктор + ленточное управление

Данная схема также распространенна, относительно проста при монтаже. Ее преимуществом является то, что при достаточной толщине наружных откосов короб не выступает за плоскость фасада. Монтаж изделий возможен при уже установленных окнах. Однако при такой схеме монтажа задняя стенка короба и направляющие просматриваются изнутри помещения и частично перекрывают световой проем. Как правило, при такой схеме оказывается невозможным использование вороткового привода, т.к. выход вала приходится на стекло.

Пружинно-инерционный механизм

Обязательным условием является достаточная толщина наружных откосов оконного проема, чтобы короб мог быть полностью утоплен в проем. В остальном — аналогична предыдущей схеме.

Электроприводы

Направляющие располагаются за четвертью с внутренней стороны. Для размещения короба, в верхней части проема четверть подрубают. Схема подразумевает монтаж рольставен до установки окон. Обеспечивает повышенную взломобезопасность и не имеет проблем ни с приводами, ни с теплоизоляцией, ни с ремонтопригодностью. Подходит для проемов больших размеров или для проемов, специально подготовленных при строительстве здания.

Автоматическое управление электроприводами

Направляющие расположены за четвертью с внутренней стороны. Короб обращен внутрь помещения и утоплен вверх в толщу стены. Окно ставится за плоскость рольставен и под короб. Обеспесивается максимальная взломобезопасность — доступ к изделию невозможен, снаружи в проеме видно только полотно рольставни. Схема подразумевает монтаж рольставен до установки окон.

www.rollets.ru
