Схема с тремя проходными выключателями – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Содержание

Схема подключения проходного выключателя с 2-х, 3-х и 4-х мест

Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем переместились в спальню. Теперь нужно вернуться, чтобы потушить коридорную лампочку, что не слишком удобно. А если комната отдыха расположена на втором этаже частного дома, то вам придется дважды преодолеть лестницу, чтобы вырубить освещение в прихожей. Решить эту проблему поможет схема подключения так называемого проходного выключателя, позволяющая задействовать управление одним светильником (или группой ламп) с 2-х мест.

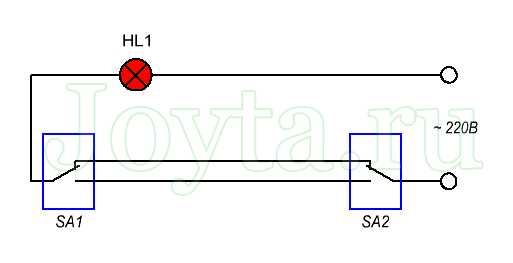

Принцип управления из двух точек

На практике система работает следующим образом:

  1. Войдя в темный коридор, вы зажигаете осветительный прибор.
  2. Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
  3. Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Примечание. С таким же успехом можно организовать управление освещением с 3-х или даже 4-х разных мест, о чем будет сказано далее.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

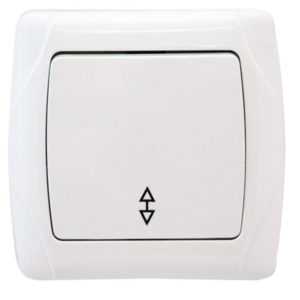

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

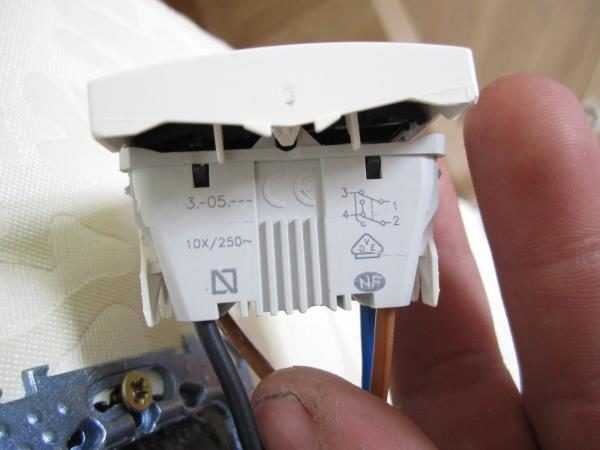

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Справка. Проходные переключатели – далеко не новинка. Обычные, двухклавишные и трехклавишные модели изделий достаточно давно выпускаются известными производителями электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как выглядит подобное устройство, показано на фото.

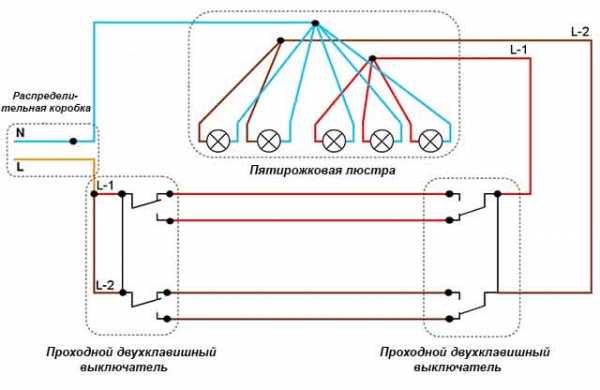

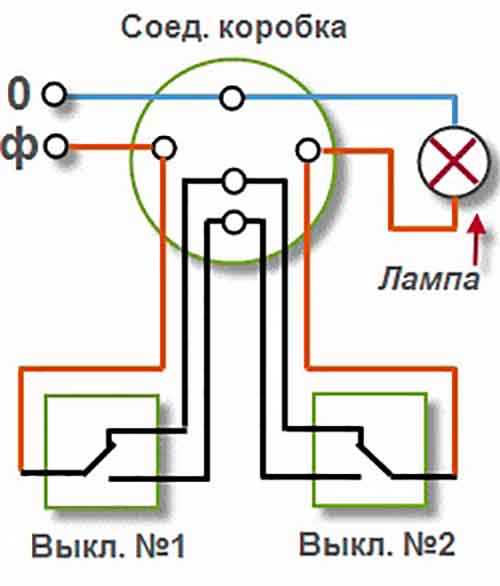

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

Несколько рекомендаций о том, как правильно подключить провода:

  1. Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
  2. Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
  3. Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

  • в первом положении кнопка напрямую замыкает обе цепи;
  • после переключения линии замыкаются крест-накрест.

Примечание. Если необходимо сделать управление светильником из 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так далее до бесконечности.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

  1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
  2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
  3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода вместо фазного.

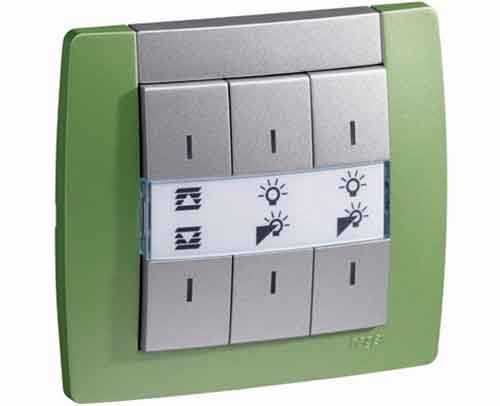

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

qustu.com

особенности конструкции и принцип работы

Проходной выключатель – не новинка. Чаще всего его используются в виде двухклавишного прибора, с помощью которого из двух мест можно отключать или включать освещение. К примеру, в длинном коридоре, на лестничной клетке, которая соединяет два этажа, и так далее.

Но есть варианты, в которых управлять освещением необходимо с трех мест. Опять-таки пример: лестничный марш на три этажа, коридор, в котором есть входы в две комнаты. Необходимо отметить, что схема проходного выключателя с трех мест отличается от двухпозиционной. Ее и будем разбирать в этой статье.

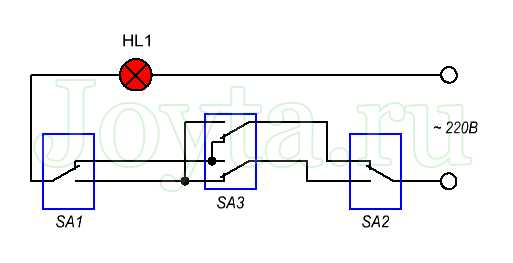

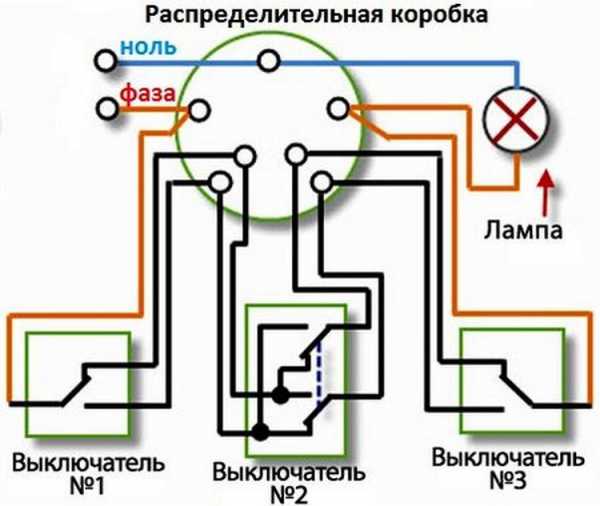

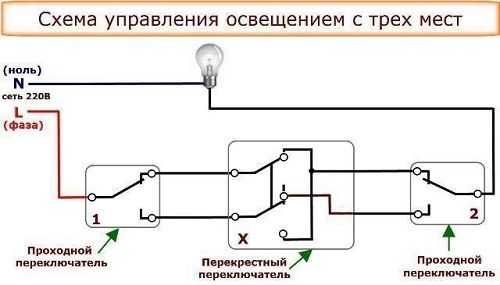

Чтобы вы сразу поняли, о чем идет речь, предлагаем ознакомиться с этой схемой:

Как видите, в ней показано, что первый и третий элементы являются обычными. А вот под номером два является перекрестным. О его отличительных особенностях расскажем чуть ниже.

Итак, как работает данная схема? Из нее видно, что через три отключателя проходить лишь фазный контур сети, и то соединен он лишь с первым прибором. Нулевой провод через распаячную коробку напрямую соединяется со светильником или группой светильников, соединенный между собой последовательно. Обратите внимание, что первый и третий проходной выключатель имеют в своей конструкции по три контакта. Но если в первом один из них предназначен для входного напряжения, а два остальных для перекрестного соединения, то у третьего один необходим для выходного напряжения.

При этом оба устройства соединены между собой двухжильным проводом, в который вставлен проходной выключатель (имеется в виду перекрестный). У последнего в конструкции присутствует уже четыре контакта: два для подключения с выключателем под номером один, остальные два с соединением с прибором под номером 3.

Схема собрана специально таким образом, конечно, учитывается и конструкция самого перекрестного устройства, что при замыкании контактов в отключателях под №1 и №3 он всегда находится в исходном состоянии. То есть, в любом случае светильник всегда горит. Размыкая контакты у первого и третьего, размыкается общая цепь соединения системы освещения. По сути, разбираемая схема управления светильником с трех мест является полностью замкнутой.

Особенности конструкции перекрестного выключателя

Выключатель перекрестный, который устанавливается в схему регулирования освещения, где используются три точки, в своей конструкции имеет четыре контакта. Сам же механизм работы этого прибора заключается в том, что он синхронно разъединяет провода попарно. При этом создается перекрестное их соединение между собой (отсюда, в принципе, и название самого прибора). Если сказать проще, то он одновременно перебрасывает сразу два контакта. При этом схема регулирует замыкание и размыкание всей электрической цепочки, где присутствует три выключателя.

Вернемся к нашему рисунку. Как работает все это:

  • проходной выключатель (первый и третий) соединены разными участками общей цепочки, то есть, между ними напрямую провода нет;
  • верхний и нижний электропроводы соединены с разными контактами устройства;
  • изменяя положение клавиши в данном элементе электрической сети, мы замыкаем или верхний провод, или нижний;
  • в любом положении светильник, соединенный таким образом, будет гореть.

Собрать схему проходного выключателя с трех мест не очень сложно. Правда, при подключении проводов необходимо быть предельно внимательным. Ведь неправильно подключенный один конец сведет на нет все ваши усилия. Светильник просто никогда не загорится. Поэтому, если вы решили все сделать своими руками, то хорошо изучите предложенную схему и правильно проведите сборку. Хотя оптимальный вариант – переложить весь процесс на плечи электрика профессионала.

onlineelektrik.ru

Схема проходного выключателя с двух и трех мест | ENARGYS.RU

Проходной выключатель представляет собой устройство нескольких мест в помещение, удаленных друг от друга, из которых можно производить включение и отключение светильников.

Порой подключения проходных выключателей просто необходимо. Это могут быть случаи, при которых возникают следующие ситуации.

  • При освещении длинных коридоров или больших актовых или концертных залов, очень неудобно осуществлять включение или отключение световых приборов из одного места. Гораздо удобнее вместо того, чтобы бегать по всему пространству создать несколько точек отключения.
  • В спальнях, где отдыхают несколько человек, гораздо удобнее сделать несколько мест для отключения, к примеру, рядом с каждым спальным местом. Это позволит каждому управлять приборами освещение и при этом не покидать кровати.
  • Если в доме есть несколько этажей. И они связанны между собой межэтажной лестницей находящейся в общем холле. И будет не совсем удобно производить включение или отключение, и при этом спускаться или подниматься по лестнице.

И поэтому у многих возникает вопрос — как сделать выключатели проходными?

Как работает такое устройство?

Главный принцип организации работы данного устройства заключается в соединение проводников (реверсных).

Все соединения происходит в коробке распределения. Переключатель входит в соединение с проводником (питания и освещения). При использовании еще одного приспособления, проводники будут соединяться. Оба этих они имеют определенный фазный принцип работы. Так что для их монтажа используется только кабель с тремя жилами.

Важно знать! Описываемый метод соединения проводников и их устройства подходит исключительно для создания двух точек.

При необходимости установить выключатель с тремя местами для управления приборами освещения, следует увеличивать количественные характеристики приведенные выше на один.

Типы устройства

Есть три понятия при помощи, которых производиться разделение проходного выключателя

  1. Количество точек создаваемых для управления освещением. Точки управления могут создаваться в одно, двух, трех или более местах. Все это зависит от необходимости наиболее удобного осуществления работы.
  2. Количество управлений используемых во включателях для осуществления освещения из одной точки управления. Устройства бывают – клавишными, сенсорными или, к примеру, управляемые при помощи пульта управления. Хотя современные устройства на пульте управления сами по себе нивелируют необходимость создания нескольких точек выключения.
  3. Способ, при котором происходит управление освещения.

Принцип управления из двух мест и установка

На первоначальном этапе нужно отыскать переключатель. У них есть по 3 контакта. Каждый из контактов имеет два состояния, в каждом из которых находиться попеременно. Но один из контактов такого переключателя станет общим для двух оставшихся контактов. И от его положения будет зависеть, с кем из контактов он будет в тот момент замыкаться.

Далее при помощи нулевого провода происходит соединение электроснабжения и коробки для распределния. Затем этот же провод соединит распределительную коробку с осветительным устройством. Провод на фазу, соединяясь с коробкой, идет на устройство освещения. Такая система подключения выполняется для обоих переключателей.

Внутри самой коробки осуществляется соединения обоих переключаемых контактов переключателя номер один с переключателем номер два.

Затем схема проходного выключателя с двух мест — монтируется. Для устройства происходит выбор наиболее предпочтительного места. От каждого из установленных переключателей делается отвод трехжильного кабеля. Непосредственно на необходимых местах производиться монтаж осветительных приборов. Делается параллельное соединение друг с другом. От светильников производиться отвод двухжильного кабеля.

Самым главным на следующем этапе будет четко и правильно произвести монтирование распределительной коробки. В нее заводятся кабели от светильников, от источника электроснабжения и соответственно от самих переключателей (рис.1).

Важно! Необходимо очень правильно подойти к выбору места для расположения распределительной коробки. Лучше всего если она будет располагаться не далеко от проходного переключателя, но не быть помехой.

В принципе основная работа по созданию проходного переключателя из двух мест практически готово. Теперь важно убедиться, что все сделано правильно, и не возникнет не каких непредвиденных ситуаций. Для этого нужно проверить все соединения и еще раз убедиться в точности и надежности подключений. Затем произвести запитывание системы и пробные включения. Ни должно возникать, ни каких искр или опозданий с включением.

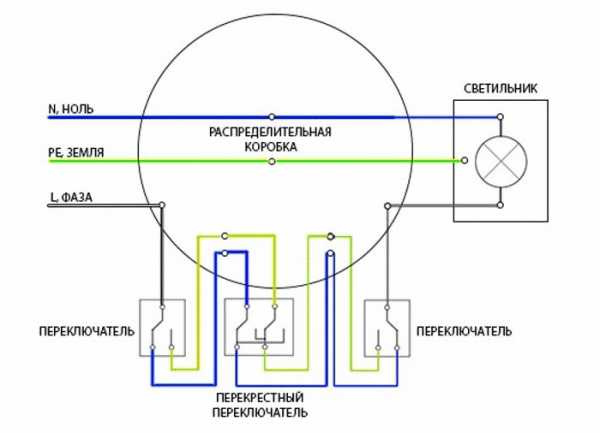

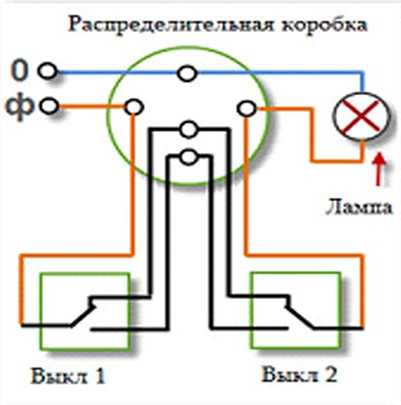

Рис. 1. Схема соединения в коробке

Устройство выключателя в трех местах

В общем-то, схема включения, при котором происходит монтаж устройства в трех местах, не многим отличается от способа для двух точек. Зачастую подобный переключатель носит название перекрестного. Данное устройство служит для выполнении следующих функций:

  • служить в качестве транзисторного аппарата, при этом не взаимодействовать с двумя остальными включателями освещения;
  • действовать как самостоятельное устройство – размыкать схему и служить для обеспечения работы приборов освещения, без применения оставшихся.

Как стало известно выше – проходной выключатель для двух точек имеет кабель с тремя жилами. А вот для третьей точки необходимо пять контактов. Так из них два контакта пойдут на соединение с одним из маршевых переключателей, еще две для подвода ко второму. Оставшийся третий будет использован для транзита (рис.2).

Важно! Этот транзитный контакт будет играть особо важную роль. Именно благодаря нему станет возможным включить в цепь третью точку подключения. И наладить ее работу.

Рис. 2. Схема подключения с коробкой

Пример монтажа проходного переключателя из двух клавиш

Такой выключатель нужен для того, чтобы обеспечить включение сразу нескольких ламп или в порядке очередности. По внутреннему наполнению двухклавишный механизм – это соединение в одном корпусе двух одноклавишных.

И так порядок монтажа таков.

  • выбирается место для распределительной коробки и осуществляется ее монтаж;
  • на следующем этапе устанавливается подразетник;
  • далее производиться монтаж провода состоящего из трех жил;

Помните! Начиная работу связанную с монтажом кабеля или созданием соединений – нужно убедиться в отсутствии в сети напряжения.

  • в зависимости от способа – прокладывается кабель до коробки распрделения, а от нее до подрозетника;

На заметку! Для удобства подводимые концы проводов до распределительной коробки нужно делаться больше примерно пятнадцать сантиметров.

  • провода подводятся к первому источнику освещения, далее ко второму;
  • согласно схеме указанной на выключателе делаем подключение его в схему.

Таким образом, проходной выключатель двух двухклавишного типа считается завершенным. И теперь каждый сможет сам подключить и знает как расключить проходной выключатель. Но нужно помнить, что такую работу лучше доверять специалистам своего дела.

enargys.ru

Схема управления освещением с 3х мест. Схемы включения в электрическую сеть. Видео: как подключить проходной выключатель

В узких длинных коридорах и на лестницах в одном месте включать свет неудобно, поскольку приходится половину пути проходить в темноте. Простым решением является включение с двух мест проходными выключателями (ПВ). Когда этого количества недостаточно, используют перекрестный выключатель, схема подключения которого представлена ниже.

В отличие от проходных, он имеет четыре контакта, а не три. С его помощью замыкается одна из двух линий.

Принцип действия

Перекрестное устройство может работать только при переключении полярности питания, например, когда нужно производить реверс электродвигателя. Здесь принцип действия предельно прост: если подать напряжение на вход, при переключении клавиши на выходе будут меняться местами "плюс" и "минус".

Фактически устройство является переключателем линий - поочередно отключается одна и включается другая. Его всегда устанавливают между ПВ. Устройство содержит по паре входных и выходных контактов. В одном положении клавиши первые провода входа и выхода замкнуты между собой. Соответственно, также замкнуты вторые. При переключении клавиши первый провод входа замыкается на второй выхода, а второй входной - с первым выходным. Важно только правильно подключить контакты, иначе система будет работать неправильно.

Перекрестный выключатель, схема подключения

Установка переключателя производится вместе с двумя проходными, так как в домашней сети он не применяется один. Большая часть соединений делается через распределительную коробку.

Перекрестный проходной выключатель является связующей частью между проходными выключателями: в него входят 2 жилы с одного и столько же выходит на второй.

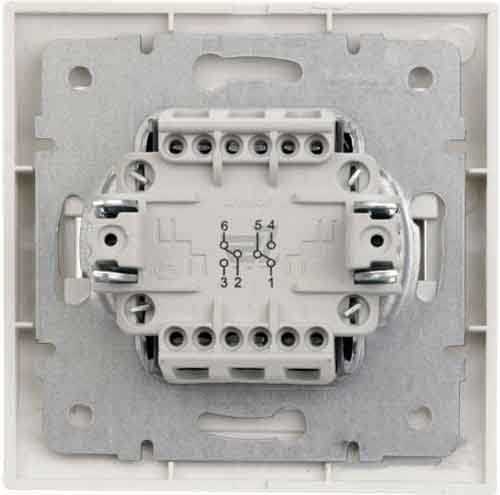

На обратной стороне перекрестного устройства на каждой паре клемм стрелками обозначены вход и выход.

Особенности перекрестного выключателя

Как работает устройство:

  • подключение производится через четырехжильный кабель;
  • если используется несколько переключателей, все они подключаются в одну цепочку между собой, где выходы предыдущего соединяются со входами последующего;
  • при создании сложных контактных групп используется кабель с большим количеством жил;
  • электрики предпочитают применять несколько простых схем вместо одной сложной.

Выбор перекрестного выключателя

В магазине у покупателя могут возникнуть проблемы с выбором проходного и перекрестного выключателей. Внешне они похожи на устройство обычного типа, и их легко перепутать между собой. Главным отличием является количество контактов: у простого выключателя их два, у проходного - три, а у перекрестного - четыре. Если выбирается двухклавишная модель, в каждом случае количество клемм увеличивается вдвое.

Для открытой проводки приобретается накладная модель, а для скрытой - с утопленной коробкой. Подрозетники подбираются к выключателям сразу в магазине. Проходной и перекрестные устройства выбираются одинаковыми по внешнему виду и типу: поворотные, клавишные, рычажные или сенсорные. Мощность контактов у них должна быть не ниже, чем у нагрузки.

Что касается выбора изготовителя, хорошо себя зарекомендовали выключатели Legrand, хотя многих могут не устроить высокие цены.

Устройства являются оптимальным решением при управлении освещением из нескольких мест.

Инструкция по подключению перекрестного выключателя

Работа выполняется в несколько этапов:

  1. Разработка электрической схемы соединений.
  2. Прокладка штроб.
  3. Монтаж в стену распределительной коробки. Ее размеры должны обеспечить создание не менее 7 соединений, а также прохождение других проводов.
  4. Отключение подачи тока к месту установки автоматом в электрощите управления.
  5. Прокладка кабеля от распределительной коробки к щитку, выключателям и светильникам.
  6. Подключение нулевой жилы к контактам ламп.
  7. Подключение фазной жилы к контакту первого проходного выключателя, и далее согласно схеме. Провода между выключателями следует подключать строго парами.
  8. Подключение контактов с последнего ПВ к лампам через распределительную коробку.

Если подключения производили без маркировки, можно найти парные провода ПВ. Для этого сначала подключаются к сети крайние ПВ, а затем, переключая клавишу каждого, находятся фазы на двух из четырех проводов, которые идут на выход. Остальные два провода следует подключить к его другой паре клемм.

Двойной выключатель

Двойной перекрестный выключатель, а также проходной содержат две независимые группы контактов. Они предназначены для управления освещением по двум отдельным линиям, не связанным между собой.

Фактически двухклавишный перекрестный выключатель представляет собой пару устройств, совмещенных в общем корпусе. Подключение каждой линии производится аналогично ранее изложенной инструк

levevg.ru

Схема подключения проходного выключателя с 3х мест. Где используется система трех выключателей?

Что такое проходной выключатель? Это устройство, которое имеет три контакта. При нажатии на клавишу переключает один из контактов на схемах подключения проходных выключателей с 3х мест на две лампы первого номера между двумя другими контактами. При этом учитывается их расположение. Нажали клавишу вверх, и первый контакт замкнулся с контактом под вторым номером. При нажатии вниз первого номера, он взаимодействует третьим.

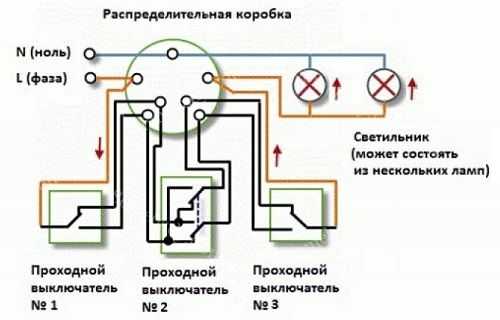

Рассмотрим схему для подключения проходного выключателя с 3х мест. В ней применяется перекрестный выключатель или переключатель. Его название говорит само за себя. Здесь выполняются соединения крест на крест. Фото схемы подключения проходного выключателя с 3х мест можно найти без особого труда.

Контакты должны взаимодействовать напрямую. При нажатии клавиши они будут переключены в перекрестном направлении. Схема подключения проходного выключателя с 3х мест проста в использовании. Более подробная информация представлена ниже.

Описание работы системы

Функционирование схем по подключению проходного выключателя с 3х мест происходит следующим образом. Синий провод с нулевым значением, который находится в электрощите, подключают к той части цоколя, где в электросветильнике расположена резьба.

Кабель для заземления, имеющий желтый с зеленым оттенок и располагается также в электрическом щите, подсоединяют к корпусу светильника.

Красный провод с фазовым значением необходимо соединить с центральным цокольным контактом светильника через три выключателя. Следуем далее указаниям схемы подключения проходного выключателя с 3х мест из 2 ламп.

Эти составляющие системы осветления осуществляют управление над процессом подключения провода фазы к светильнику. Присоединяем элементы – происходит включение, отключаем – гаснет. Схему подключения проходного выключателя с 3х мест можно успешно создать своими руками. Для этого внимательно изучите изображение и следуйте схематической инструкции. Точно соблюдайте соединение проводов по цвету.

Пример использования

В помещении длинного изогнутого коридора может быть установлена такая система выключателей:

  1. На входе с улицы.
  2. Перед кухней.
  3. Возле комнаты.

При выходе из комнаты после нажатия клавиши №2 свет загорается в коридоре. По пути к выходу выключаем лампы при помощи клавиши №1. Когда другой человек выйдет из кухни и захочет включить свет в коридоре, нажав на перекрестный выключатель, после прохождения по всей длине помещения он сможет снова выключить свет клавишей №2.

Особенности системы

Примечательно, что у данной схемы нет фиксированного положения выключателей «включено» или «выключено». Это основная особенность такого выключателя.

Все зависит от того, как расположены клавиши относительно друг друга. Такая модель не всегда удобна, к ней надо привыкнуть.

Вторая особенность схемы состоит в свойстве протекания через неё тока нагрузки. Это требует соответствия сечения провода уровню мощности светильника, который подключают.

Практическое применение схемы

Прежде всего, определимся с функциями проводов из электрощита в зависимости от их цвета:

  • Синий – «нулевой».
  • Желто – зеленый – «заземление».
  • Красный – «фазный».

Заведите все три провода внутрь ответвительной коробки. Присоедините к ним двужильные провода светильника и трехжильные подрозетника. Это место установки первого проходного выключателя. Если нет кабеля с двумя жилами, можно использовать с тремя. Тогда одна из них будет не задействована.

В коробке синий провод соединяем с таким же проводом в светильнике. Так же поступаем с проводами «земля» и «фаза».

В подрозетник №1 заведите трехжильный кабель от №2. Это прямое соединение между собой без применения ответвительной коробки.

В этом же подрозетнике провод «фаза» подключите к первой клемме в проходном выключателе. «Земля» и «ноль» фиксируются соответственно на клеммах второго проходного выключателя.

Аналогично происходит соединение в третьем подрозетнике.

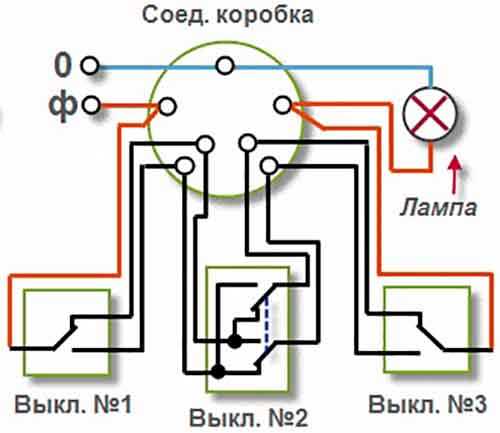

На схеме цвет проводов точно соответствует данному описанию и обозначениям на выключателях.

К красному проводу подключили контакт №1 второго проходного выключателя. Подача фазы будет происходить прямо к центральным цокольным контактам светильника. Значит, во втором подрозетнике такой провод надо соединить с красным проводом первого подрозетника, заизолировать и оставить здесь.

В первой точке красный кабель от второй точки соедините с «нулём», находящимся в ответвительной коробке. Тоже заизолируйте и оставьте на месте.

«Ноль» из первого подрозетника соедините в ответвительной коробке с «фазой», которая идет к светильнику. Это прохождение от первого контакта до третьей точки в проходном выключателе к центральному контакту цоколя светильника.

Возможности применения подобных схем

Могут быть созданы схемы на 4, 5 и более мест, также двухклавишные проходные выключатели, что дает возможность управлять двумя светильниками сразу, из нескольких мест. При желании можно спланировать централизованный способ управления над осветительными функциями. Это позволит при выходе из дома выключить лампы во всех комнатах сразу, нажав на одну клавишу.

Создание сложной системы из множества светильников с возможностью их выключения из разных комнат – реальное использование полученных в этой статье знаний.

При правильном применении схемы подключения проходного выключателя с 3х мест "Легрант" можно построить ту, которая необходима именно вам.

Обзор розеток "Легрант", "Лезарт" и "Шнайдер"

От качества розеток зависит не только удобство применения, но и безопасность жилья.

"Легрант"

Одной из самых распространенных разновидностей этого устройства является "Легрант Валена". Она популярна благодаря высокому уровню качества и удобству установки. У розетки достаточно жесткий механизм, что обеспечивает простоту монтажа. Изготовлена она из качественного пластика и оснащена винтовыми зажимами. Это очень удобно. Выключатели этого бренда с самозажимными контактами отличаются некоторой жесткостью. Привлекательно выглядят на стенах.

Стыковка выполняется недостаточно удобно, не предусмотрено сцепление между собой.

"Шнайдер"

"Шнайдер Электрик Уника" может быть с двойной или одинарной рамками. Это качественные механизмы, ни в чем не уступающие первому образцу. Изделия полностью разборные. Кнопки более мягко поддаются нажиму. Пластик немного уступает в качестве "Леграну".

Розетки и выключатели "Шнайдер" оснащены элементами для сцепления между собой. Это позволяет лучше выравнивать несколько розеток или выключателей рядом.

Подсветка выключателей не слишком надежна. Отзывы пользователей свидетельствуют, что она часто выгорает.

"Шнайдер Электрик Глосса" – более бюджетный вариант такой продукции с механизмом достойного качества. Если необходимо заменить все розетки и выключатели в квартире, можно доверить миссию этой модели.

"Лезарт"

"Лезарт" – еще одна марка розеток и выключателей, достойная внимания. Продукция от производителя из Турции.

Оснащена пластиковой накладкой контактной группы, пожильным вводом подпружиненными монтажными лапками, термостойким пластиком.

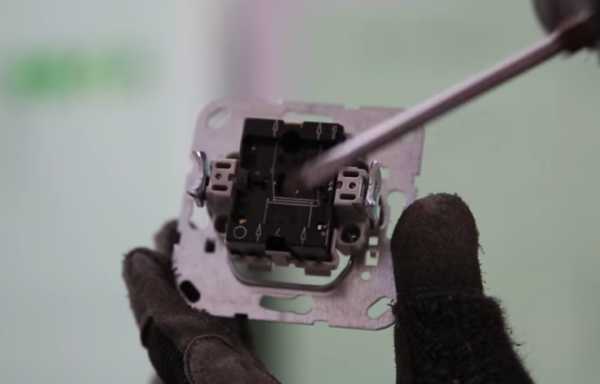

Отсутствует подпружинивающая скоба контактной группы, что видно после снятие верхней части пластика.

Включается достаточно легко. Схема подключения проходного выключателя с 3х мест "Лезарт" станет удачным выбором для организации освещения в доме.

Каковы возможности для использования система трех выключателей?

Применение проходных выключателей необходимо при выполнении ремонтных работ и в процессе замены электрической проводки. Их использование позволяет руководить процессом освещения без необходимости возвращаться в другую комнату. В комбинации с разновидностями устройств перекрестного типа, появляется возможность для управления системой освещения из соседних помещений.

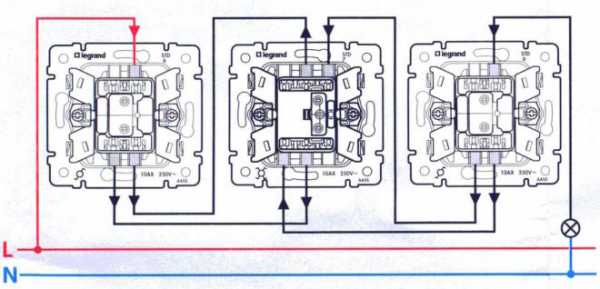

Схема подключения проходного выключателя с 3х мест Legrand успешно применяется в частных домах. Функция изделия проходного типа заключается в управлении подключением фазы к центральному контакту патрона.

Применение такой схемы особенно удачно в длинном изогнутом коридоре. Вместо одного светильника можно установить несколько, разместить их по потолку, а выключатели расположить там, где это удобно хозяевам.

Заходите в помещение и включаете свет. Снимаете обувь, проходите в комнату и выключаете лампы. Схема подключения проходного выключателя с 3х мест "Шнайдер" поможет реализовать описанные возможности.

Таким образом можно осуществить включение и выключение света из нескольких мест, что иногда просто необходимо.

Подведем итоги

Знание особенностей применения схемы их 3х выключателей дает возможности для оценки правильности подключения на ранних этапах монтажа. При организации таких сложных систем важно не допустить ошибок, чтобы не пришлось заново снимать обои и нарушать целостность стен.

Проходные выключатели успешно применяются в помещениях разного предназначения. Удачным будет их применение и дома.

Корректная работа такого механизма возможна только в паре. Если монтаж выполнен правильно, система будет функционировать легко и удобно.

Зная секреты устройства проходного выключателя, когда сеть может быть только в двух состояниях (замкнутом и разомкнутом), можно успешно выполнить работы по монтажу системы освещения своими руками.

fb.ru

Проходные выключатели схема подключения из 3 мест

Схема подключения проходного выключателя с 3х мест

  1. Использование схем с тремя выключателями
  2. Элементы и составные части схемы подключения
  3. Как подключить проходной выключатель из 3 х мест

Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест. В случае необходимости возможно задействовать и большее количество точек.

Использование схем с тремя выключателями

Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.

В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения. То есть, в начале коридора свет можно включить, а в середине или в конце – выключить. Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с обычными выключателями .

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим – промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным – выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно делать штробы. Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Как подключить проходной выключатель из 3 х мест

Схема подключения проходного выключателя из 3-х мест

Раньше всё было проще, жили в стандартных домах со стандартной электроосветительной сетью. Зашли в комнату, нажали клавишу выключателя, свет появился, при выходе обратно отключили. Сейчас всё чаще в городских квартирах и загородных домах интерьер проектируют дизайнеры, а у них может быть такое видение вашего будущего жилища, что весьма актуальным станет вопрос управления одними и теми же светильниками из нескольких мест. В таком случае на помощь придёт проходной выключатель. Схема подключения на 3 точки считается не слишком сложной и при этом максимально комфортной. Поговорим о ней более подробно, когда и где она применяется, как подключить всё самому и что для этого потребуется?

Где применить такую схему?

Проходные выключатели придумали для того, чтобы на одни и те же осветительные приборы (или их группы), размещённые в длинных коридорах или больших по площади помещениях, можно было подавать и снимать напряжение из разных точек.

Схема подключения проходного выключателя именно из трёх мест чаще всего используется при следующих обстоятельствах:

  1. Когда имеются длинные коридоры, откуда есть выходы в несколько разных комнат или помещений. На входе в такой коридор освещение включается одним выключателем, а дальше где-то посередине установлен второй, а в конце помещения третий коммутационный аппарат. С их помощью можно отключать освещение из той точки, где вы находитесь на данный момент, а не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома установлен один переключатель, которым включаются светильники во дворе. А два других установлены на каких-то дворовых постройках (гараж, сарай), дойдя до которых можно отключить освещение.
  3. В многоквартирных домах на три этажа. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
  4. Когда большая детская комната имеет несколько спальных мест. Всего устанавливается три выключателя: один при входе в комнату, два других возле детских кроватей. Зайдя в спальню, ребёнок включает свет, доходит до своего спального места, ложится в кровать и отключает освещение.
  5. В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей. Один аппарат установлен внизу в начале лестницы, при подъёме им включается освещение всего марша. Поднявшись на второй этаж, установлен другой выключатель, с помощью которого свет отключается. А третий расположен выше, где лестница подходит к чердаку, чтобы поднявшись туда отключить освещение всего марша и не наматывать лишние киловатты, пока вы будете заниматься своими делами в чердачном помещении.

Вариантов на самом деле ещё очень много, мы рассмотрели самые популярные, но и из этого видно, насколько схема подключения проходного выключателя с 3-х мест сделает нашу жизнь комфортнее.

Схема коммутации

В чём особенность?

Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.

У проходного выключателя три контакта – один общий входной и два на выходе. Внутри контактной части расположен перекидной элемент, который никогда не находится в промежуточном положении посередине. При нажатии на клавишу, происходит его переключение на одну или на вторую цепь, таким образом он соединяет общий входной контакт с одним либо с другим выходящим.

Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).

Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.

Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.

Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:

Что потребуется?

Для производства электромонтажных работ приобретите такие материалы:

  • распределительная коробка;
  • осветительный прибор;
  • проходные выключатели – 2 шт.;
  • перекрёстный переключатель;
  • подрозетники – 3 шт.;
  • 2-х, 3-х и 4-х жильный провод.

Также при работе у вас под рукой всегда должны быть такие инструменты :

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.

В распределительную коробку должно подходить пять проводов:

  • 2-х жильный – ноль и фаза от питающей сети;
  • 2-х жильный – ноль и фаза от осветительного прибора;
  • 3-х жильный – от одного проходного выключателя;
  • 3-х жильный – от второго проходного выключателя;
  • 4-х жильный – от перекрёстного выключателя.

Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).

Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.

А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:

  1. Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
  2. Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
  3. Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
  4. Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
  5. Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.

Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).

Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.

Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя. только в этой ситуации понадобится установить два перекрёстных устройства.

Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.

Подборка видео

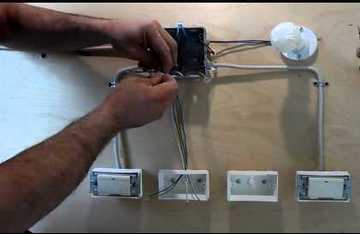

В этом видео показана работа двух проходных и перекидного выключателей на специально собранном стенде:

Еще одно подробное описание той же схемы, только выключатели соединяются напрямую:

И практический пример — монтаж трех выключателей в длинном коридоре:

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга .

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

  • Выходные полюса замыкаются перекрестно.
  • Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Источники: http://electric-220.ru/news/skhema_podkljuchenija_prokhodnogo_vykljuchatelja_s_3kh_mest/2016-07-28-997, http://yaelectrik.ru/elektroprovodka/prohodnoj-vyklyuchatel-shema-podklyucheniya-na-3-tochki, http://elektrik24.net/provodka/vyklyuchateli/proxodnye/iz-3-mest.html

electricremont.ru

Проходной выключатель схема подключения на 2 точки. Три варианта

Коридорный, он же проходной, выключатель весьма хорошо известен электромонтерам старшего поколения. В наше время данное устройство немного подзабыто, в связи с этим  в данной статье немного проясним схему подключения двойного, и не только, электронного проходного выключателя.

Проходной выключатель схема подключения на 2 точки

Рассмотрим следующую ситуацию. Вы выходите из квартиры. В длинном коридоре, где нет естественного освещения, вы нажимаете выключатель (A) и загорается свет, далее  проходите до его конца и щелкаете вторым (B) и свет гаснет. В следующий раз за вами выходит другой человек, и он может также включить освещение выключателем (A) и выключить его (B).

Схема подключения на 2 точки позволяет также включать и выключать освещение в обратном порядке,  то есть с начала включаете (B),а выключаете свет выключателем (A). Для реализации подобной схемы включения проходного выключателя обычные выключатели не подойдут, так как у них контакты работают на замыкание-размыкание. Нам же нужны переключатели.

Схема довольно таки  проста. Электролампа будет гореть только тогда,  когда оба переключателя SA1 и SA2 подключены  на один и тот же электропровод верхний или нижний,  иначе электролампа не будет гореть.

Подключение проходного выключателя на 3 точки

Так же можно реализовать схему подключения проходного выключателя и для трех разных точек, которые можно реализовать не только в коридоре, но и у себя дома. Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Таким образом, можно будет включать, и отключать свет из разных мест.

Для этого нужно будет два переключателя как у описанной выше схемы плюс еще один, но уже с двумя группами контактов. Если сравнивать с предыдущей схемой, то данный вариант подключения немного посложнее. В нее добавлен новый компонент – переключатель SA3, представляющий собой сдвоенный переключатель.

Все три переключателя переведены в положение включения света. Можно с легкостью  проследить движение тока от источника до лампы. Теперь если какой либо из переключателей, допустим SA1, перевести в противоположное состояние, то эта цепь разорвется и свет погаснет. Если же теперь переключатели SA2 или SA3 перевести в противоположное положение, то лампа снова загорится. Подобная  схема подключения проходных переключателей позволяет включать и выключать свет из трех мест, допустим в коридоре с тремя дверями.

В принципе данный проходной выключатель,  возможно,  подключить и с большим числом переключателей, но это существенно усложнит электрическую схему. Поскольку в этом случае при каждом добавлении нового переключателя, он должен иметь на одну пару контактов больше предыдущего, а так же с большим числом переключателей сильно усложняется монтаж и понимание алгоритма работы схемы.

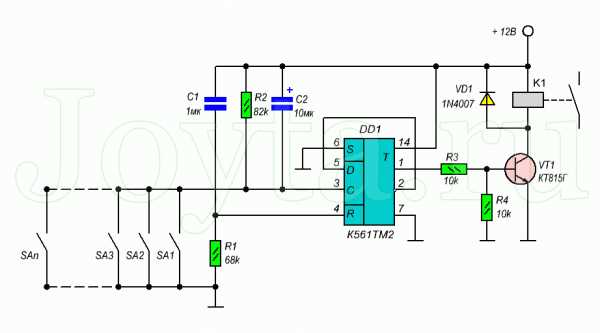

Что же делать, если нужно допустим десять точек управления светом. Решить данную проблему можно при помощи электронного переключателя. Особенность его в том, что при помощи его можно подключить множество выключателей.

Подключение неограниченного числа проходных выключателей

Принцип функционирования его основан на работе триггера – нажали кнопку, свет загорелся, нажали еще раз, свет выключился. В данной схеме нужны выключатели без фиксации, к примеру, кнопка дверного звонка.

Для того чтобы триггер работал в счетном режиме, на его вход D подается сигнал с инверсного выхода. Это типовое подключение триггера, в результате которого очередной входной импульс, поступающий на вход C, меняет логический уровень выхода на противоположный. Кнопки SA1…SAn как раз и подают входные импульсы на схему.

Для предотвращения дребезга контактов кнопок, при котором возможны искажения в работе проходного выключателя, в схему добавлены элементы R2, C2. В момент нажатия на кнопку заряжается конденсатор C2, и  разряжается через вход триггера C, при отпускании кнопки. Элементы R1 и C1, подключенные к выводу R, предназначены для сброса триггера в момент подачи питания на схему.

Для управления лампой освещения к прямому выходу триггера подключен узел коммутации, состоящий из транзистора и электромагнитного реле.

Источник: electrik.info

www.joyta.ru
