Схема вентиляции с рекуператором воздуха – Рекуперация тепла в системах вентиляции: принцип действия +схемы

Содержание

что из себя представляет данный тип вентиляции?

Содержание:

  • Конструктивные особенности, назначение
  • Виды рекуперативных узлов

Рекуперация в вентиляции играет важную роль, так как позволяет повысить эффективность системы благодаря особенностям конструкции. Существуют разные исполнения рекуперационных узлов, каждый из которых обладает своими плюсами и минусами. Выбор приточно-вытяжной вентиляционной системы зависит от того, какие задачи решаются, а также от климатических условий местности.

Конструктивные особенности, назначение

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Виды рекуперативных узлов

Существует несколько разновидностей применяемого в вентиляционной системе оборудования. Каждый из вариантов обладает достоинствами и недостатками, что необходимо учесть ещё тогда, когда только проектируется принудительная вентиляция с рекуперацией. Различают:

    1. Пластинчатый механизм рекуператора. Он может быть выполнен на базе металлических или пластиковых пластин. Наряду с довольно высокой производительностью (КПД составляет 75%) такое устройство подвержено обледенению из-за образования конденсата. Плюсом является отсутствие подвижных элементов конструкции, что увеличивает продолжительность срока службы устройства. Также существует пластинчатый тип рекуперативного узла с влагопроницаемыми элементами, что исключает возможность выпадения конденсата. Особенностью пластинчатой конструкции является отсутствие вероятности смешивания двух потоков воздуха.
  1. Системы вентиляции с рекуперацией тепла могут функционировать на базе роторного механизма. При этом теплообмен между воздушными потоками происходит благодаря работе ротора. Производительность такой конструкции увеличивается до 85%, однако есть вероятность смешивания воздуха, что может привносить обратно в помещение запахи, которые удаляются за его пределы. К преимуществам можно отнести возможность дополнительно осушать воздушную среду, что позволяет задействовать оборудование такого типа в помещениях специального назначения с повышенным уровнем важности, например, в бассейнах.
  2. Камерный механизм рекуператора представляет собой камеру, которая оснащена подвижной заслонкой, что позволяет запахам и загрязнениям проникать обратно в помещение. Однако данный вид конструкции весьма производителен (КПД достигает 80%).
  3. Рекуперативный узел с промежуточным теплоносителем. В этом случае теплообмен происходит не напрямую между двумя потоками воздуха, а через специальную жидкость (водно-гликолевый раствор) или простую воду. Однако система на основе такого узла имеет низкую производительность (КПД ниже 50%). Применяется рекуператор с промежуточным теплоносителем практически всегда для организации вентиляции на производстве.
  4. Рекуперативный узел на базе тепловых трубок. Работает такой механизм с использованием фреона, который имеет свойство остывать, что приводит к образованию конденсата. Производительность такой системы находится на среднем уровне, плюсом же является отсутствие возможности проникновения запахов и загрязнений обратно в помещение. Вентиляция в квартире с рекуперацией будет весьма эффективна из-за того, что приходится обслуживать сравнительно небольшую площадь. Чтобы иметь возможность эксплуатировать такое оборудование без негативных последствий для него, необходимо подобрать модель на базе рекуперативного узла, который исключает вероятность выпадения конденсата. В местах с довольно мягким климатом, где температура воздуха на улице не достигает критических отметок, допускается использование практически любых видов рекуператоров.

oventilyatsii.ru

Приточно-вытяжная вентиляция с рекуперацией тепла

В период энергического кризиса и подорожания энергоресурсов применение энергосберегающих технологий во всех сферах хозяйствования становится особенно актуальным. Нельзя недооценивать в этом вопросе роль рекуператоров тепла. Инженерные установки не только существенно экономят газ для обогрева помещений, но и, практически, бесплатно возвращают обратно тепло для полезного использования, предназначенное для выброса в атмосферу.

Работа воздухообмена с подогревом воздуха

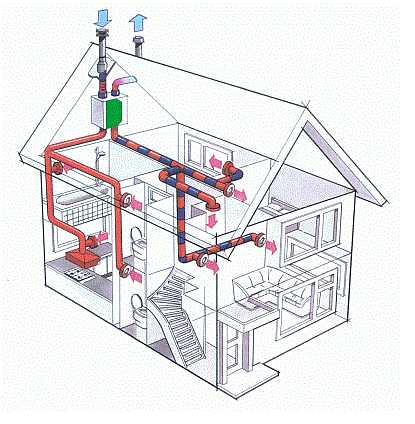

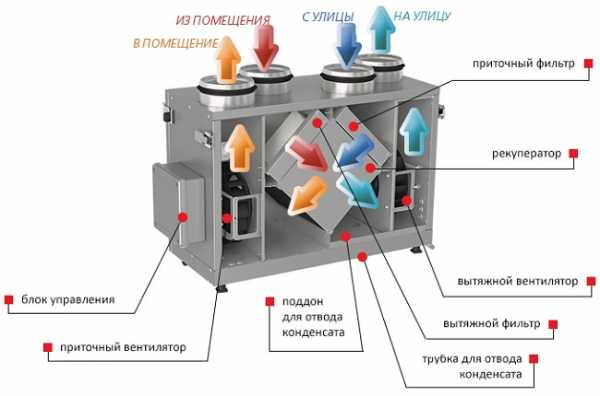

Принцип устройства вентиляции с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией тепла решает три основные задачи:

  • обеспечение помещения свежим воздухом;
  • возвращение тепловой энергии, уходящей с воздухом через систему вентиляции;
  • недопущение проникновения в дом холодных потоков.

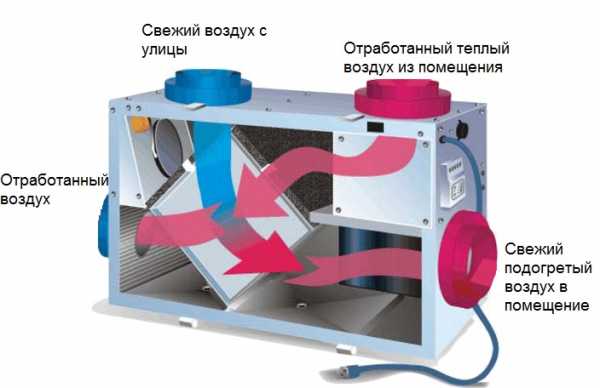

Схематически процесс можно рассмотреть на примере. Организация воздухообмена необходима даже в зимний морозный день с температурой за окном -22°С. Для этого включенная приточно-вытяжная система при работающем вентиляторе нагнетает воздух с улицы. Он просачивается через фильтрующие элементы и уже очищенный поступает на теплообменник.

По мере прохождения сквозь него воздух успевает прогреться до +14-+15°С. Такая температура может считаться достаточной, но не отвечающей санитарным нормам для проживания. Для достижения параметров комнатной температуры необходимо довести воздух до требуемых значений с помощью функции догрева до +20°С в самом рекуператоре при помощи калорифера (водяного, электрического) небольшой мощности — 1 или 2 кВт. С такими температурными показателями воздух попадает в комнаты.

Калорифер функционирует в автоматическом режиме: при понижении наружной температуры воздуха он включается и работает, пока не подогреет до требуемых значений. В то же время, отработанный поток уже нагрет до «комфортных» 18 или 20 градусов. Удаляется с помощью встроенной вентиляционной установки, предварительно пройдя через теплообменную кассету. В ней он отдает тепло встречному холодному воздуху с улицы, и лишь потом уходит в атмосферу из рекуператора с температурой не более 14-15°С.

Внимание! Установка металлопластиковых конструкций нарушает естественную подачу свежих потоков воздуха в квартиру или дом. Решает проблему принудительная система, подающая не подогретый воздух с улицы, но и сводящая на «нет» эффективность энергосбережения от пластиковых окон. Приточно-вытяжная вентиляция с рекуператором это комплексное решение проблемы отопления с одновременно функционирующим воздухообменом, активный метод сохранения энергии.

Преимущества приточно-вытяжной системы с функцией подогрева

Теплосберегающая технология в последнее время обретает все большую популярность

  • Поставляет свежий воздух, улучшает качество воздушной среды внутри помещений.
  • Предотвращает выпадение на поверхности влаги, образование конденсата, плесени и грибка.
  • Устраняет условия появления в помещении вирусов, бактерий.
  • Экономит расходы на электрическую и тепловую энергию путем восстановления потерь из уходящих потоков порядка 90% тепла.
  • Способствует регулярному обмену воздушной среды.
  • Многоплановость исполнения теплообменных систем расширяет сферу их применения на объектах различного типа.
  • Экономичное использование и обслуживание. ТО, включающее очистку, замену фильтров, проверку всех узлов и компонентов системы, проводится ежегодно всего 1 раз.

Внимание! Малоэффективной будет характеризоваться работа рекуператоров в домах старой жилой застройки, где естественный воздухообмен обеспечивается деревянными конструкциями окон, щелями в деревянных полах и неплотностями в дверях. Наибольший эффект от рекуперации тепла наблюдается в современных постройках с качественной изоляцией помещений и хорошей герметичностью.

Виды теплообменных аппаратов

Эффективность рекуператоров находится в пределах 65%

Выделяются самые распространенные четыре категории агрегатов:

  • Роторный тип. Работает от электросети. Экономичный, но сложный в техническом исполнении. Рабочий элемент – вращающийся ротор с нанесенной по всей поверхности металлической фольгой. Теплообменник с проходящим внутри уличным воздухом реагирует на разность температур снаружи и внутри комнат. Это корректирует скорость его вращения. Меняется интенсивность подачи тепла, предотвращается обледенение рекуператора в зимний период, что позволяет не пересушивать воздух. Эффективность устройств довольно высокая и может составить 87%. При этом возможно смешивание встречных потоков (до 3 %от общего количества) и перетекание запахов, загрязнений.
  • Пластинчатые модели. Считаются самыми «ходовыми» из-за демократичной цены и эффективности. Она достигает 40-65% благодаря алюминиевому теплообменнику. Из-за отсутствия вращающих и подвергающихся трению узлов и деталей считаются простыми в исполнении и надежными в эксплуатации. Воздушные потоки, разделенные алюминиевой фольгой, не диффундируют, проходят по обе стороны теплопроводящих элементов. Разновидность: пластинчатая модель с пластиковым теплообменником. Эффективность ее выше, а в остальном имеет те же характеристики.

Внимание! Пластинчатые устройства проигрывают перед ротационными в том, что промерзают и сушат воздух. Обязательно его дополнительное постоянное увлажнение. Оптимальная сфера применения – влажная среда бассейнов.

  • Рециркуляционный вид. «Фишка» его в сложной конструкции и использовании жидкого носителя (воды, водно-гликолиевого раствора или антифриза) как промежуточного звена в передаче тепла. На вытяжном рукаве устанавливается теплообменник, забирающий тепло отходящего воздушного потока и нагревающего им жидкость. Другой теплообменник, но уже на заборе воздуха с улицы, отдает тепло входящему воздуху, не смешиваясь с ним при этом. КПД таких установок доходит до 65%, они не участвуют во влагообмене. Для работы необходимо электричество.
  • Крышный вид устройств эффективен (58-68%), но для домашнего использования не пригоден. Применяется, как составное звено в вентиляции магазинов, цехов и других подобных помещений.

Расчет эффективности работы рекуператора

Актуальная производительность рекуператора определяется расчетным путем

Можно ориентировочно просчитать, насколько эффективной будет смонтированная приточная вентиляция с рекуперацией тепла, как в зимний, так и летний период, когда установка работает на охлаждение. Формула расчета температуры приточного воздушного потока для установки в зависимости от числовой характеристики энергетической эффективности  (КПД), температуры воздуха внешней и в помещении выглядит так:

Tпp = (tвн – tул)*КПД + tул,

где значения температуры:

Tпp – ожидаемая на выходе из рекуператора;

tвн – в помещении;

tул – на улице.

Для расчетов берется паспортное значение эффективности прибора.

В качестве примера: при морозах -25°С и комнатной температуре +19°С, а также КПД установки 80% (0,8) расчет показывает, что искомые параметры воздуха после прохождения через теплообменник будут:

Tпp = (19 – (-25))*0,8 – 25 = 10,2°С

Получен расчетный температурный показатель воздуха после рекуператора. По факту, учитывая неизбежные потери, это значение будет находиться в пределах +8°С.

В жару при +30°С во дворе и 22°С в квартире воздух в теплообменнике той же эффективности, прежде чем попасть в помещение, охлаждается до расчетной температуры:

Tпp = tул + (tвн – tул) * КПД

Подставляя данные, получаем:

Tпp = 30 + (22-30)*0,8 = 23,6°С

Внимание! Заявленный производителем КПД установки и фактический будут отличаться. На поправку значения влияет влажность воздуха, вид кассеты теплообменника, значение разницы температур снаружи и внутри. При неправильно смонтированном и эксплуатируемом рекуператоре эффективность работы тоже снижается.

Современный вентиляционные энергосберегающие системы с включением в них рекуператоров – еще один шаг к экономному расходованию теплоносителей. Причем, установки температурного обмена актуальны зимой, но не менее востребованы и летом.

ventkam.ru

Вентиляционные установки с рекуператором: расчет эффективности использования

В данной статье мы предлагаем рассмотреть пример использования современных утилизаторов тепла (рекуператоров) в вентиляционных установках, в частности роторных.  Основные применяемые типы роторных утилизаторов (рекуператоров) в вентиляционных установках:

а) конденсационный ротор – утилизирует преимущественно явное тепло. Перенос влаги осуществляется, если вытяжной воздух охлаждается на роторе до температуры ниже «точки росы».
б) энтальпийный ротор – имеет гигроскопическое покрытие фольги, способствующее переносу влаги. Таким образом, утилизируется полное тепло.
Рассмотрим систему вентиляции, в которой будут работать оба типа утилизатора (рекуператора).

Примем, что объектом расчета является группа помещений в неком здании, например, в Сочи или Баку, расчет произведем только на теплый период:

Параметры наружного воздуха:
температура наружного воздуха в теплый период, с обеспеченностью 0,98 – 32°С;
энтальпия наружного воздуха в теплый период года – 69 кДж/кг;
Параметры внутреннего воздуха:
температура внутреннего воздуха – 21°С;
относительная влажность внутреннего воздуха – 40-60%.

Требуемый расход воздуха на ассимиляцию вредностей в этой группе помещений составляет 35000 м³/ч. Луч процесса помещения – 6800 кДж/кг.
Схема воздухораспределения в помещениях – «снизу-вверх» низкоскоростными воздухораспределителями. В связи с этим (расчет прикладывать не будем, т.к. он объёмен и выходит за рамки темы статьи, всё необходимое у нас есть), параметры приточного и удаляемого воздуха следующие:

1. Приточный:
температура – 20°С;
относительная влажность – 42%.
2. Удаляемый:
температура – 25°С;
относительная влажность – 37%

Построим процесс на I-d диаграмме (рис. 1).
Сначала обозначим точку с параметрами внутреннего воздуха (В), затем проведём через неё луч процесса (обратим внимание, что для данного оформления диаграмм, начальной точкой луча являются параметры t=0°C, d=0 г/кг, а направление указывается рассчитанным значением (6800 кДж/кг) указанным на кромке, далее полученный луч переносится на параметры внутреннего воздуха, сохраняя угол наклона).
Теперь, зная температуры приточного и вытяжного воздуха, мы определяем их точки, находя пересечения изотерм с лучом процесса соответственно. Процесс строим от обратного, для того, чтобы получить заданные параметры приточного воздуха опускаем отрезок – нагрев – по линии постоянного влагосодержания до кривой относительной влажности φ=95% (отрезок П-П1).
Подбираем конденсационный ротор, утилизирующий тепло удаляемого воздуха на нагрев П-П1. Получаем коэффициент полезного действия (считается по температуре) ротора порядка 78% и рассчитываем температуру удаляемого воздуха У1. Теперь, подберём энтальпийный ротор, работающий на охлаждение наружного воздуха (Н) полученными параметрами У1.
Получаем, коэффициент полезного действия (считается по энтальпии) порядка 81%, параметры обработанного воздуха на притоке Н1, и на вытяжке У2. Зная параметры Н1 и П1, можно подобрать воздухоохладитель, мощностью 332 500 Вт.

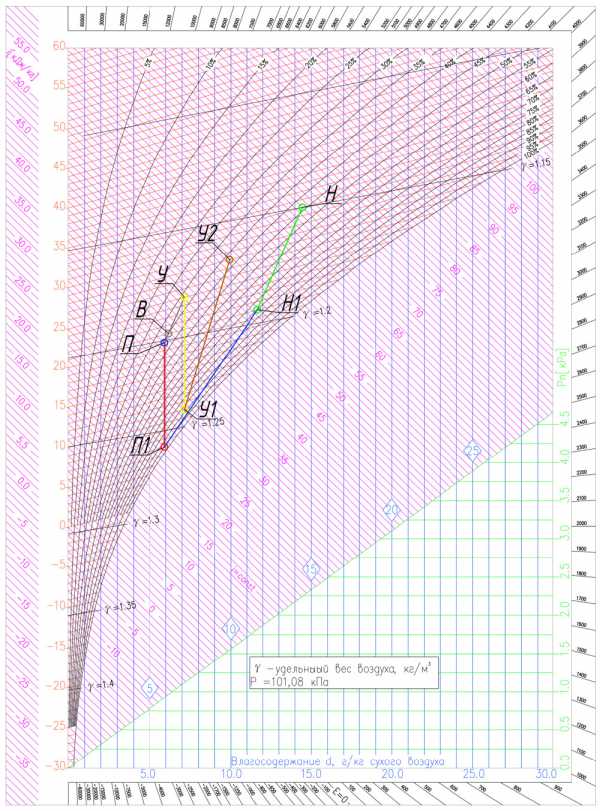

Рис. 1 – Процесс обработки воздуха для системы 1

Изобразим вентиляционную установку схематично с рекуператорами (рис. 2).

  Рис. 2 – Схема вентиляционной установки с рекуператором 1 Теперь, для сравнения, подберём другую систему, на те же параметры, но другой комплектации, а именно: установим один конденсационный ротор.

Теперь (рис. 3) нагрев П-П1 осуществляется электрическим воздухонагревателем, а конденсационный ротор обеспечит следующее: эффективность порядка 83%, температура обработанного приточного воздуха (Н1) – 26°С. Подберём воздухоохладитель на требуемую мощность 478 340 Вт.

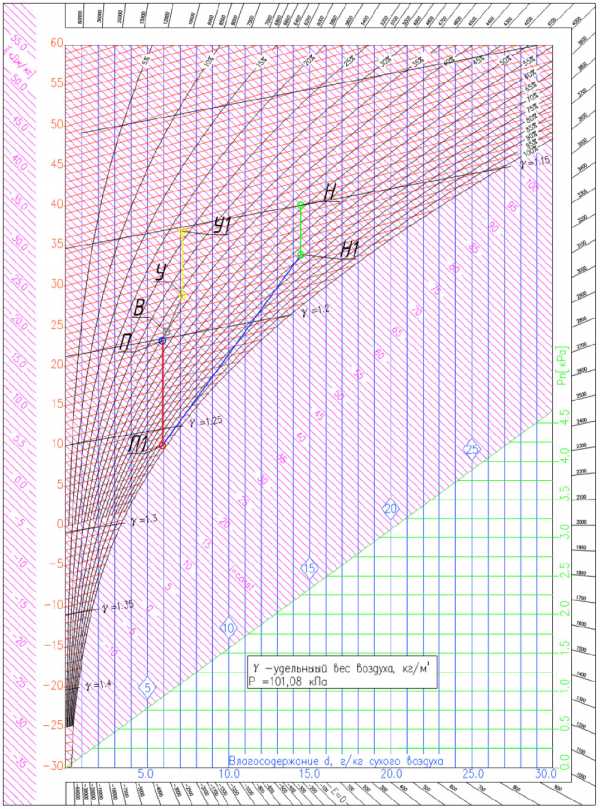

  Рис. 3 – Процесс обработки воздуха для системы 2

Нужно отметить, что для системы 1 требуется меньше мощности на охлаждение и, в добавок к этому, не требуется дополнительных затрат энергоносителя (в данном случае – переменный ток) для второго подогрева воздуха. Сделаем сравнительную таблицу:


Сравниваемые позиции Система 1 (с двумя утилизаторами) Система 2 (с одним утилизатором) Разница
Потребление электродвигателя ротора 320+320 Вт 320 Вт 320 Вт
Требуемая холодильная мощность 332 500 Вт 478 340 Вт 145 840 Вт
Потребляемая мощность на второй подогрев 0 Вт 151 670 Вт 151 670 Вт
Потребляемая мощность электродвигателей вентиляторов 11+11 кВт 11+11 кВт 0

Резюмируя

Мы наглядно видим различия работы конденсационного и энтальпийного роторов, экономию энергозатрат, связанных с этим. Однако, стоит отметить, что принцип системы 1 может быть организован только для южных, жарких городов, т.к. при рекуперации тепла в холодный период, показатели энтальпийного ротора не сильно отличаются от конденсационного.

Производство вентиляционных установок с роторными рекуператорами

Компания "Аиркат Климатехник" много лет успешно осуществляет разработку, проектирование, производство и инсталляции приточно-вытяжных установок с роторными рекуператорами. Мы предлагаем современные и нестандартные технические решения, которые работают даже при самом сложном алгоритме эксплуатации и экстремальных условиях.

Для того, чтобы получить предложение на систему вентиляции или кондиционирования, просто обратитесь в любой из наших офисов

aircutklima.com

Приточно-вытяжная вентиляция с рекуперацией тепла своими руками

Содержание статьи:

Вентиляционная установка с рекуперацией это наиболее экономичное на сегодняшний день решение. Но покупка оборудования требует дополнительных затрат. Мы расскажем, как сделать вентиляцию с рекуперацией тепла своими руками, затратив совсем немного средств и времени.

Эффективность рекуперации тепла

принцип работы рекуператора

Рекуперация – это теплообмен, а в переводе с латыни «возврат использованного». В приточно-вытяжной вентиляции рекуператор отбирает тепло у выходящего из помещения воздуха и отдает его холодному приточному. Зимой разница между температурой отработанного и подаваемого в дом воздуха может достигать 40 градусов. Обычно нагрев происходит за счет отопительных приборов, то есть кошелька жильцов дома.

В жару рекуператор тоже полезен, ведь горячий приточный уличный воздух заставляет интенсивнее работать кондиционеры. Грамотно смонтированный своими руками рекуператор тепла для вентиляции позволит сократить в 4 – 5 раз разницу между температурой входящего и выходящего потоков воздуха.

Преимущества вентиляции с рекуперацией тепла:

  • самодельный рекуператор тепла в системах вентиляции имеет КПД не менее 65%;
  • вентиляция квартиры с рекуперацией позволяет сэкономить не менее 30% от счетов за электроэнергию;
  • очень простая конструкция не выходит из строя, так как в ней нет движущихся деталей;
  • теплообменник в рекуператоре тепла системы вентиляции прост в обслуживании и уходе;
  • устройство работает без использования электроэнергии;
  • рекуперация тепла обеспечивает не только вентиляцию квартиры, но в некоторых случаях регулирует и влажность.

Экономия от теплообмена тем выше, чем больше разница между температурой в доме и на улице.

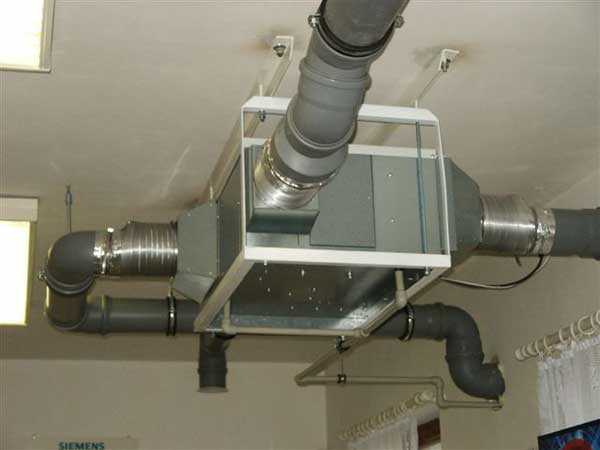

Изготовление пластинчатого рекуператора вентиляции своими руками

схема движения воздуха в теплообменнике

В пластинчатом рекуператоре для вентиляции потоки входящего и выходящего воздуха разделены пластинами из теплопроводящего материала.

Таким образом, потоки не смешиваются, а тепло отдается.

Система вентиляции с рекуператором пластинчатого типа проста и очень распространена. Сделать своими руками приточно-вытяжную вентиляцию с рекуперацией сможет человек с минимальными навыками механика.

Ход работ:

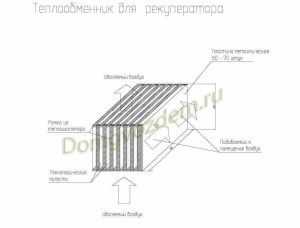

так размещаются пластины теплообменника

  • Основа рекуператора для системы вентиляции – это теплообменник. Пластины теплообменника вырезаются из тонкого листового металла (оцинковки) или текстолита. Необходимо нарезать пластинки 20х30 см. Они должны быть очень ровными и аккуратно вырезанными. Металл лучше всего резать электролобзиком, избегая применения ножниц по металлу;

  • Между пластинами делается дистанционная рамка из технической пробки, текстолита или дерева толщиной до 3 мм. Рамки приклеиваются на пластины полиуретановым клеем. Чтобы сопротивление потоку воздуха не было сильным, промежутки между пластинами должны быть около 4 мм.;
  • Склеивается конструкция нейтральным герметиком, не вызывающим коррозию;
  • Корпус для рекуператора в вентиляции выполняется из жести или пластика, металла или МДФ. Изнутри короб выстилается минватой или другим утеплителем слоем 5 см;
  • С противоположных сторон коробки проделываются два отверстия, к которым крепятся фланцы из пластика, равные по диаметру воздуховодным трубам. Все щели тщательно заделываются силиконом;
  • Для отвода конденсата из вентиляционной установки с рекуперацией тепла необходимо оборудовать дренажную трубку.

Советы по изготовлению пластинчатого рекуператора для вентиляции

  • схема работы рекуператора

    Чтобы уменьшить шум от вентиляции с рекуператором тепла из влагостойкого материала (гипсокартона) сооружается короб, стенки которого прокладываются изоляционным материалом;

  • Конструируя своими руками вентиляцию с рекуперацией тепла, необходимо учитывать скорость движения воздуха, которая может быть увеличена не более, чем на 1 м\с;
  • Общая площадь пластин теплообменника должна составлять 3,5 – 4 кв. метра, чтобы получить КПД рекуператора 60%;
  • Необходимо иметь в виду, что в морозы от -10 градусов и ниже пластинчатый теплообменник может покрываться наледью. Его время от времени размораживают, а в теплой половине устанавливается датчик перепада давления. При обмерзании вентиляционной системы с рекуперацией датчик зафиксирует увеличение перепада давления, подача воздуха будет осуществляться через байпас, а обогреватель оттает за счет тепла отработанного воздуха.

Изготовление трубчатого рекуператора своими руками

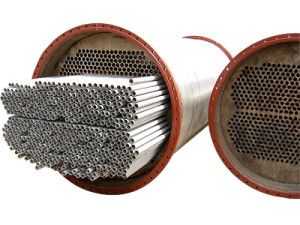

трубчатый теплообменник заводского изготовления

Вентиляционная установка с рекуператором трубчатого коаксиального типа собирается легче, чем пластинчатая. Но она более массивна и чем длиннее устройство, тем эффективнее оно работает.

Материалы для изготовления трубчатого рекуператора для вентиляции:

  • канализационная труба из ПВХ длиной 200 см и диаметром 16 см;
  • гофротруба алюминиевая воздушная длиной 400 см и диаметром 10 см;
  • переходники-разветвители диаметром 10 см.

Ход работ:

Гофра растягивается и вставляется спиралью в пластиковую трубу. Каждый из концов гофры крепится к одному из колец разветвителя, обрабатывается герметиком.

С одной стороны в полученное устройство вентилятор вгоняет теплый воздух из комнаты, холодный же воздух с улицы проникает между стенками пластиковой трубы и гофры. Через тонкие алюминиевые стенки тепло передается от отработанного воздуха свежему.

Преимущество этой системы в том, что приточно-вытяжная вентиляция с рекуперацией тепла по сравнению с пластинчатой в меньшем количестве конденсата. И даже его наличие не нарушает действие рекуператора. При этом рекуператор трубчатого типа не подходит для установки в квартире из-за размеров, а вот для частного дома конструкция очень хороша.

Еще один тип системы приточно-вытяжной вентиляции с рекуперацией тепла представлен в видеоролике:

Возможно, КПД приведенных нами вентиляционных установок с рекуперацией тепла ниже, чем у фирменных устройств заводского производства. Но, собрав самостоятельно любую из них, вы значительно экономите средства, а впоследствии получите эффективную установку и комфорт в помещении. Самодельные системы вентиляции с рекуперацией очень часто оборудуют в гаражах и в загородных коттеджах.

strojdvor.ru

Системы вентиляции с рекуперацией тепла « Строим дом своими руками

Общеизвестно, что существует несколько типов систем вентиляции помещений. Наибольшее распространение имеет естественная вентиляция, когда приток и отток воздуха осуществляется через вентиляционные шахты, открытые форточки и окна, а также сквозь щели и неплотности в конструкциях.

Конечно, естественная вентиляция нужна, однако ее эксплуатация связана с массой неудобств, к тому же экономии средств с ее устройством добиться почти невозможно. Да и назвать вентиляцией движение воздуха через приоткрытые окна и двери можно с большой натяжкой – скорее всего, это будет обычное проветривание. Для достижения необходимой интенсивности циркуляции воздушных масс окна должны быть открыты круглосуточно, что недостижимо в холодное время года.

Именно поэтому более правильным и рациональным подходом считается устройство принудительной либо механической вентиляции. Иногда без принудительной вентиляции просто невозможно обойтись, чаще всего прибегают к ее устройству в производственных помещениях с ухудшенными условиями труда. Оставим в стороне промышленников и производственником и обратим свое внимание на жилые дома и квартиры.

Нередко в погоне за экономией владельцы коттеджей, загородных домов или квартир вкладывают массу средств в утепление и герметизацию жилья и только потом понимают, что из-за недостатка кислорода трудно находиться в помещении.

Решение проблемы является очевидным – нужно устраивать вентиляцию. Подсознание подсказывает, что оптимальным вариантом будет устройство энергосберегающей вентиляции. Отсутствие правильно спроектированной вентиляции может стать причиной превращения жилья в настоящую газовую камеру. Не допустить этого можно выбрав наиболее рациональное решение – устройство принудительно-вытяжной вентиляции с рекуперацией тепла и влаги.

Содержание статьи

Что такое рекуперация тепла

Под рекуперацией понимают его сохранение. Выходящий поток воздуха изменяет температуру (нагревает, охлаждает) подаваемого воздуха приточно-вытяжной установкой.

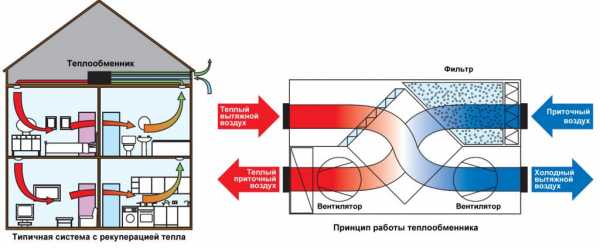

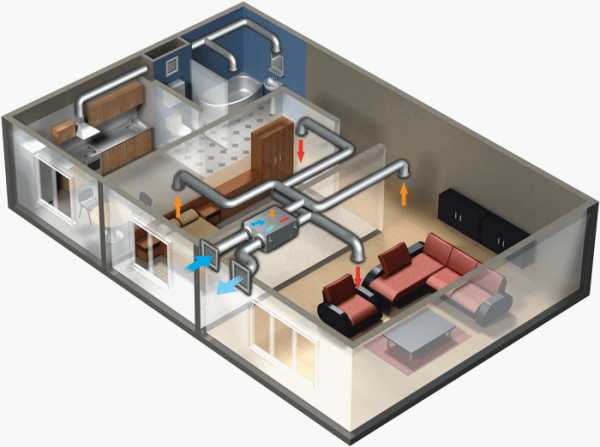

Схема работы вентиляции с рекуперацией тепла

Конструкция полагает разделение воздушных потоков для предотвращения их смешивания. Однако при использовании роторного теплообменника не исключается вероятность попадания отводимого воздушного потока в поступающий.

Сам по себе «Рекуператор воздуха» представляет собой устройство, обеспечивающее утилизацию тепла отводимых газов. Сквозь разделяющую стенку между теплоносителями производится теплообмен, при этом направление движения воздушных масс остается неизменным.

Важнейшая характеристика рекуператора определяется эффективностью рекуперации или КПД. Его расчет определяется из отношения максимально возможного получения тепла и фактически полученного тепла за теплообменником.

Коэффициент полезного действия рекуператоров может колебаться в широком диапазоне – от 36 до 95%. Этот показатель определяется видом используемого рекуператора, скоростью движения воздушного потока сквозь теплообменник и разницей температур отводимого и поступающего воздуха.

Виды рекуператоров и их преимущества и недостатки

Известно 5 основных видов рекуператоров воздуха:

  • Пластинчатый;
  • Роторный;
  • С промежуточным теплоносителем;
  • Камерный;
  • Тепловые трубки.

Пластинчатый

Пластинчатый рекуператор характеризуется наличием пластиковых или металлических пластин. Отводимый и поступающий потоки проходят по разные стороны теплопроводящих пластин, не контактируя между собой.

В среднем КПД таких устройств составляет 55-75%. Положительной характеристикой можно считать отсутствие подвижных деталей. К недостаткам можно отнести образование конденсата, что нередко приводит к обмерзанию рекуперативного устройства.

Существуют пластинчатые рекуператоры с влагопроницаемыми пластинами, обеспечивающими отсутствие конденсата. КПД и принцип работы остаются неизменными, устранена вероятность обмерзания рекуператора, однако вместе с тем исключена и возможность использовать устройство для снижения уровня влажности в помещении.

Роторный

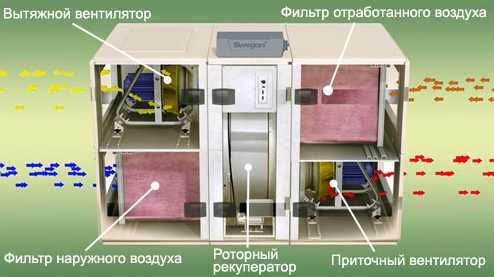

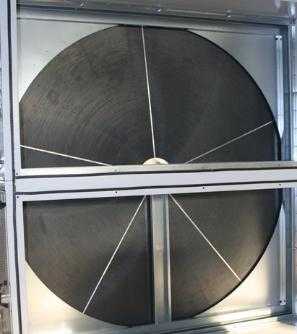

В роторном рекуператоре передача тепла осуществляется при помощи ротора, который вращается, находясь между приточным и вытяжным каналами. Данное устройство характеризуется высоким уровнем КПД (70-85%) и сниженным потреблением электроэнергии.

К недостаткам можно отнести незначительное смешивание потоков и, как результат, распространение запахов, большое количество сложной механики, что затрудняет процесс обслуживания. Роторные рекуператоры эффективно используются для осушения помещений, поэтому являются идеальным вариантом для установки в бассейнах.

Рекуператоры с промежуточным теплоносителем

В рекуператорах с промежуточным теплоносителем за передачу тепла отвечает вода или водно-гликолиевый раствор.

Отводимый воздух обеспечивает нагрев теплоносителя, который, в свою очередь, передает тепло поступающему воздушному потоку. Воздушные потоки не смешиваются, устройство характеризуется относительно невысоким КПД (40-55%), обычно, используется в производственных помещениях с большой площадью.

Камерные рекуператоры

Отличительной особенностью камерных рекуператоров является наличие заслонки, разделяющей камеру на две части. Высокий КПД (70-80%) достигается благодаря возможности изменения направления воздушного потока путем движения заслонки.

К недостаткам можно отнести небольшое смешивание потоков, передачу запахов и наличие подвижных деталей.
Тепловые трубки представляют собой, целую систему наполненных фреоном трубок, который испаряется при повышении температуры. В иной части трубок фреон охлаждается с образованием конденсата.

К достоинствам можно отнести исключение смешивания потоков и отсутствие подвижных частей. КПД достигает 65-70%.

Нужно отметить, что раньше рекуперативные установки в силу своих значительных габаритов использовались исключительно на производстве, сейчас на строительном рынке представлены рекуператоры с небольшими размерами, которые можно успешно использовать даже в небольших домах и квартирах.

Главным достоинством рекуператоров является отсутствие потребности в устройстве воздуховодов. Однако этот фактор можно рассматривать и как недостаток, так как для эффективной работы требуется достаточное удаление между отводимым и приточным воздухом, в противном случае свежий воздух тут же вытягивается из помещения. Минимально допустимое расстояние между противоположными воздушными потоками должно составлять не менее 1,5-1,7 м.

Для чего нужна рекуперация влаги

Рекуперация влаги необходима для достижения комфортного соотношения влажности и температуры помещения. Лучше всего человек чувствует себя при уровне влажности в 50-65%.

В период работы отопления и без того сухой зимний воздух теряет еще больше влаги из-за контакта с горячим теплоносителем, нередко уровень влажности снижается до 25-30%. При таком показателе человек не только ощущает дискомфорт, но и наносит существенный вред своему здоровью.

Кроме того, что пересушенный воздух оказывает негативное влияние на самочувствие и здоровье человека, он еще и наносит непоправимый урон мебели и столярным изделиям из натурального дерева, а также картинам и музыкальным инструментам. Кто-то может сказать, что сухой воздух помогает избавиться от сырости и плесени, но это далеко не так. С подобными недостатками можно справиться путем утепления стен и устройства качественной приточно-вытяжной вентиляции с сохранением комфортного уровня влажности.

stroimsvoidom.com

Вентиляция с рекуперацией – это просто

С. Михненко

Герметичные энергосберегающие оконные конструкции способны в десятки раз сократить теплопотери в вашем помещении. И это же может стать причиной нарушения температурно-влажностного режима и естественного воздухообмена в помещении. Как сохранить тепло и иметь свежий чистый воздух? Для этих целей применяются вентиляционные установки с рекуперацией тепла

Видимо первое, что вы сделаете для того, чтобы сохранить тепло в доме – это поменяете обычные окна на новые - энергосберегающие, с хорошим уплотнением, без сквозняков, с жесткой рамой и створками из многокамерного широкого профиля, который не коробит от температурных деформаций. И в результате – естественный приток свежего воздуха в ваше помещение, который раньше обычно происходил через щели в оконных проемах или через форточку, практически полностью прекратится.

Конечно, для проветривания предусмотрено открывание оконных створок и поворотно-откидных фрамуг. Однако, как показали испытания, обычное периодическое открывание окна на 5-15 минут каждый час приводит к увеличению теплопотерь – 35-60%. Например, современная оконная энергосберегающая конструкция (две камеры, газонаполненное межстекольное пространство, две поверхности с энергосберегающим покрытием) обладает показателями теплопотери от 0,5–0,8 Вт/м2•K (нормы, соответствующие стандарту «пассивного» дома) до 1,3 Вт/м2•K (требования EnEV 2009, полностью учтенные в действующем гармонизированном национальном стандарте «Конструкції будинків і споруд. Теплова ізоляція будівель ДБН 2.6-31:2006 зі зміною № 1 від 1 липня 2013 року»). Такие окна обеспечивают отличную теплоизоляцию.

Рис. 1. Экономия тепла благодаря рекуперационной вентиляции

Таким образом, закрытое «стандартное» энергосберегающее окно (обычно – это размер 1,23x1,48 м) при разнице температур внутри и снаружи помещения 30ºС ( – 10ºС; + 20ºС) «теряет» за полчаса лишь 35,5 Вт•ч тепловой энергии, а за полчаса проветривания при «откинутом» положении поворотно-откидной фрамуги совершенное энергосберегающее окно, отвечающее всем современным европейским нормам по энергосбережению, выпустит наружу примерно 1,68 кВт•ч тепловой энергии. Это показатели исследования. Кроме всего прочего, существенно изменится и влажность в помещении. Поэтому вентиляция за счет проветривания путем периодического открывания окон – не выход.

Добрая половина тепла из помещения теряется именно из-за вентиляции (рис. 1). Есть ли решение? Да. Энергию, уносимую отточной вентиляцией, нужно «возвращать» назад в помещение благодаря рекуперации. Так можно сэкономить до 60 % всей энергии, затрачиваемой на отопление вентилируемых помещений зимой и около 40 % затрат на летнее охлаждение в жилом здании.

Рекуперацию можно организовать на любых типах вентканалов – отточном, приточном. Есть решения, использующие для подогрева приточного воздуха тепло от дымоходов, другие технические решения, например, сочетания с тепловыми насосами.

Централизованные рекуператоры

Рекуператоры тепла сейчас широко распространены в централизованных приточно-вытяжных системах вентиляции. Их применяют как в общественных, так и жилых зданиях. За счет централизованного рекуператора сохраняется около 90 % тепла, которое обычно теряется через вентсистему.

Принцип работы централизованного вентиляционного рекуператора (например, серии recoVAIR компании Vaillant) можно понять из схемы на рис. 2.

Блок рекуперации системы recoVAIR (№ 5, рис. 2) – это основной модуль регулируемой системы вентиляции жилых помещений. Кроме того, компактная система вентиляции recoVAIR очищает наружный воздух, поступающий в помещения, от грязи и пыли, поддерживает влажность и содержание углекислого газа на комфортном для пользователя уровне благодаря встроенным анализаторам. Через приточные отверстия (2) свежий наружный воздух (4) поступает в жилые помещения и спальни. Отработанный теплый воздух из кухни, ванной и туалета (3) выводится наружу (1) через вытяжные отверстия.

Видео. Принцип работыбытовая приточно-вытяжной вентиляционной установки с рекуперацией теплаVaillant recoVAIR

Воздух, (3) отводимый из жилого помещения, направляется в блок рекуперации. Фильтр отработанного воздуха очищает этот воздух и направляет его в теплообменник, который снимает тепло из отработанного воздуха (то есть происходит рекуперация, «восстановление» тепла). Охлажденный отточный воздух (1) выводится наружу. Наружный воздух (4) поступает в рекуператор снаружи. Фильтр наружного воздуха очищает этот воздух и направляет его в теплообменник, который отдает приточному наружному воздуху тепло отработанного воздуха, удаляемого через отточный вентканал. Нагретый в рекуператоре приточный воздух (2) подается в жилое помещение.

Рис. 2. Централизованная система рекуперации в приточно-вытяжной системе вентиляции

Встроенный байпас позволяет не подогревать более холодный наружный воздух в теплообменнике, если, например, нужно охладить помещение летом. Имеется также функция защиты от обмерзания зимой, которая при необходимости сокращает объем приточного воздуха, что в итоге приводит к повышению температуры отточного воздуха. Это предотвращает обледенение теплообменника. Если этого недостаточно, то рекуператор автоматически выключается.

Датчик влажности определяет текущую влажность отработанного воздуха. Анализатор CO2 контролирует содержание углекислого газа и регулирует приток свежего воздуха. Если изделие работает в автоматическом режиме, то объемный поток воздуха регулируется системой управления (локально или в составе общей системы управления инженерными системами всего дома).

Рекуператор recoVAIR оснащен цифровой информационно-аналитической системой (DIA-система). Она показывает состояние и режим работы рекуператора и помогает при устранении неисправностей. Ее пульт управления с дисплеем и кнопками управления устанавливается в удобном и доступном для пользователя месте.

Локальные рекуператоры

Обычно централизованные рекуператоры устанавливают при строительстве дома или при глубокой модернизации вентиляционной системы во время реконструкции здания. Однако если в скором времени такие работы не предусматриваются или невозможны по каким-либо соображениям, тогда на помощь в обустройстве экономной энергосберегающей вентиляции придут локальные или децентрализованные рекуператоры. Их можно устанавливать в помещениях с наружной стеной. Это обычно кухни и жилые комнаты, реже – ванные и санузлы.

Рис. 3. Локальные децентрализованные рекуперационные воздухообменники – в стене, снаружи, через стеклопакет

Сейчас на рынке локальные рекуперационные системы представлены достаточно широко. Способ их размещения может быть разным,– в толще стены, снаружи или через окно (рис. 3). С внутренней части стены обычно видна декоративная решётка, закрывающая воздуховод, панель управления размещается или на ней, или в удобном месте рядом.Есть модели с блоком рекуперации, расположенном внутри помещения, например, вентиляционная установка Korasmart 1300 компании Korado (рис. 4).

Рис. 4. Настенный блок производителя Korado локальной вентиляционной установки Korasmart 1300 с рекуперацией тепла и шумопоглощением

Локальные рекуператоры бывают с очисткой воздуха и без, с регулированием влажности и без этого. Есть установки с ионизационной очисткой воздуха, с фильтрацией через активированный уголь, с антиаллергенной очисткой от пыльцы цветущих растений, с обеззараживанием УФ-светом, встроенными LED-излучателями и с другими дополнительными функциями подготовки воздуха. Имеются модели с блоком предварительного электроподогрева приточного воздуха, работающие при температуре наружного воздуха от – 40ºC. Локальные рекуператоры имеют один или два вентилятора (отдельно на отток и приток) и выполняются с пластинчатыми медными или алюминиевыми теплообменниками, из спец. сплавов, из спец. пластмасс, даже из вощеной бумаги или, например, с регенеративными керамическими теплообменниками.

Пластинчатые локальные рекуператоры обычно имеют КПД 65–80% и более сложны в изготовлении. Регенеративные теплообменники обеспечивают КПД свыше 90%, но обычно для них характерна малая производительность.

Новые материалы существенно улучшают свойства рекуператоров. Например, регенеративные теплообменники из специального термопластического пищевого материала (как у рекуператоров «Эко-Вент», патент UA № 95195) обладают теплоемкостью на 77% выше, чем у керамики. Такие рекуператоры позволяют в 2,5 – 3 раза увеличить производительность, сохраняя высоким КПД (от 89 до 95%). Например, «Эко-Вент-1» имеет максимальную производительность 60-70 м3/ч, в отличие от рекуператоров с керамическими регенеративными теплообменниками 23-30 м3/ч, при тех же габаритах.

Локальные вентиляционные рекуператоры имеют производительность от 25 м3/час до 1 000 м3/час и выше при КПД 65–92%, их можно устанавливать на два смежных помещения, разделив приток воздуха. Обычно стеновые рекуператоры могут устанавливаться в стене с общей толщиной, начиная от 350-560 мм и выше. Они пригодны для монтажа в квартирах панельных домов, наружные стены которых уже были утеплены.

Интересно решение по установке рекуператора через стеклопакет с минимальной потерей светопроницаемости окон. На рис. 3 справа изображена секция такого локального вентиляционного модуля «Эко-Вент-5-500» с рекуператором, установленная через стеклопакет в окне школьного класса. Два таких блока с регенеративными теплообменниками на стандартный школьный класс обеспечивают нормативы подачи свежего воздуха для 30 учеников и учителя, удаляя излишнюю влагу, но не пересушивая воздух, в отличие от рекуператоров с металлическими пластинчатыми теплообменниками, которые, по данным специальных исследований, при работе в морозную погоду могут снижать относительную влажность в классе ниже 30%, вплоть до 8-10%, что приводит к пересыханию слизистой оболочки у людей и ухудшению статистики заболеваемости (исследования Buhler-AHS).

Локальные вентиляционные рекуператоры успешно эксплуатируются в квартирах и коттеджах, в офисах, школах, поликлиниках, библиотеках, учреждениях общественного питания и т. п. и не требуют переделки существующейсистемы вентиляции или серьезного ремонта помещений.

Вентиляция с рекуперацией – это экономия энергии и свежий чистый воздух с оптимальной влажностью. Вентиляция с рекуперацией – это просто!

Больше важных статей и новостей в Telegram-канале AW-Therm. Подписывайтесь!

Просмотрено: 9 763
Вас может заинтересовать:

Вам также может понравиться


Заказ был отправлен, с Вами свяжется наш менеджер.

aw-therm.com.ua

Вентиляция с рекуперацией – это просто

С. Михненко

Герметичные энергосберегающие оконные конструкции способны в десятки раз сократить теплопотери в вашем помещении. И это же может стать причиной нарушения температурно-влажностного режима и естественного воздухообмена в помещении. Как сохранить тепло и иметь свежий чистый воздух? Для этих целей применяются вентиляционные установки с рекуперацией тепла

Видимо первое, что вы сделаете для того, чтобы сохранить тепло в доме – это поменяете обычные окна на новые - энергосберегающие, с хорошим уплотнением, без сквозняков, с жесткой рамой и створками из многокамерного широкого профиля, который не коробит от температурных деформаций. И в результате – естественный приток свежего воздуха в ваше помещение, который раньше обычно происходил через щели в оконных проемах или через форточку, практически полностью прекратится.

Конечно, для проветривания предусмотрено открывание оконных створок и поворотно-откидных фрамуг. Однако, как показали испытания, обычное периодическое открывание окна на 5-15 минут каждый час приводит к увеличению теплопотерь – 35-60%. Например, современная оконная энергосберегающая конструкция (две камеры, газонаполненное межстекольное пространство, две поверхности с энергосберегающим покрытием) обладает показателями теплопотери от 0,5–0,8 Вт/м2•K (нормы, соответствующие стандарту «пассивного» дома) до 1,3 Вт/м2•K (требования EnEV 2009, полностью учтенные в действующем гармонизированном национальном стандарте «Конструкції будинків і споруд. Теплова ізоляція будівель ДБН 2.6-31:2006 зі зміною № 1 від 1 липня 2013 року»). Такие окна обеспечивают отличную теплоизоляцию.

Рис. 1. Экономия тепла благодаря рекуперационной вентиляции

Таким образом, закрытое «стандартное» энергосберегающее окно (обычно – это размер 1,23x1,48 м) при разнице температур внутри и снаружи помещения 30ºС ( – 10ºС; + 20ºС) «теряет» за полчаса лишь 35,5 Вт•ч тепловой энергии, а за полчаса проветривания при «откинутом» положении поворотно-откидной фрамуги совершенное энергосберегающее окно, отвечающее всем современным европейским нормам по энергосбережению, выпустит наружу примерно 1,68 кВт•ч тепловой энергии. Это показатели исследования. Кроме всего прочего, существенно изменится и влажность в помещении. Поэтому вентиляция за счет проветривания путем периодического открывания окон – не выход.

Добрая половина тепла из помещения теряется именно из-за вентиляции (рис. 1). Есть ли решение? Да. Энергию, уносимую отточной вентиляцией, нужно «возвращать» назад в помещение благодаря рекуперации. Так можно сэкономить до 60 % всей энергии, затрачиваемой на отопление вентилируемых помещений зимой и около 40 % затрат на летнее охлаждение в жилом здании.

Рекуперацию можно организовать на любых типах вентканалов – отточном, приточном. Есть решения, использующие для подогрева приточного воздуха тепло от дымоходов, другие технические решения, например, сочетания с тепловыми насосами.

Централизованные рекуператоры

Рекуператоры тепла сейчас широко распространены в централизованных приточно-вытяжных системах вентиляции. Их применяют как в общественных, так и жилых зданиях. За счет централизованного рекуператора сохраняется около 90 % тепла, которое обычно теряется через вентсистему.

Принцип работы централизованного вентиляционного рекуператора (например, серии recoVAIR компании Vaillant) можно понять из схемы на рис. 2.

Блок рекуперации системы recoVAIR (№ 5, рис. 2) – это основной модуль регулируемой системы вентиляции жилых помещений. Кроме того, компактная система вентиляции recoVAIR очищает наружный воздух, поступающий в помещения, от грязи и пыли, поддерживает влажность и содержание углекислого газа на комфортном для пользователя уровне благодаря встроенным анализаторам. Через приточные отверстия (2) свежий наружный воздух (4) поступает в жилые помещения и спальни. Отработанный теплый воздух из кухни, ванной и туалета (3) выводится наружу (1) через вытяжные отверстия.

Видео. Принцип работыбытовая приточно-вытяжной вентиляционной установки с рекуперацией теплаVaillant recoVAIR

Воздух, (3) отводимый из жилого помещения, направляется в блок рекуперации. Фильтр отработанного воздуха очищает этот воздух и направляет его в теплообменник, который снимает тепло из отработанного воздуха (то есть происходит рекуперация, «восстановление» тепла). Охлажденный отточный воздух (1) выводится наружу. Наружный воздух (4) поступает в рекуператор снаружи. Фильтр наружного воздуха очищает этот воздух и направляет его в теплообменник, который отдает приточному наружному воздуху тепло отработанного воздуха, удаляемого через отточный вентканал. Нагретый в рекуператоре приточный воздух (2) подается в жилое помещение.

Рис. 2. Централизованная система рекуперации в приточно-вытяжной системе вентиляции

Встроенный байпас позволяет не подогревать более холодный наружный воздух в теплообменнике, если, например, нужно охладить помещение летом. Имеется также функция защиты от обмерзания зимой, которая при необходимости сокращает объем приточного воздуха, что в итоге приводит к повышению температуры отточного воздуха. Это предотвращает обледенение теплообменника. Если этого недостаточно, то рекуператор автоматически выключается.

Датчик влажности определяет текущую влажность отработанного воздуха. Анализатор CO2 контролирует содержание углекислого газа и регулирует приток свежего воздуха. Если изделие работает в автоматическом режиме, то объемный поток воздуха регулируется системой управления (локально или в составе общей системы управления инженерными системами всего дома).

Рекуператор recoVAIR оснащен цифровой информационно-аналитической системой (DIA-система). Она показывает состояние и режим работы рекуператора и помогает при устранении неисправностей. Ее пульт управления с дисплеем и кнопками управления устанавливается в удобном и доступном для пользователя месте.

Локальные рекуператоры

Обычно централизованные рекуператоры устанавливают при строительстве дома или при глубокой модернизации вентиляционной системы во время реконструкции здания. Однако если в скором времени такие работы не предусматриваются или невозможны по каким-либо соображениям, тогда на помощь в обустройстве экономной энергосберегающей вентиляции придут локальные или децентрализованные рекуператоры. Их можно устанавливать в помещениях с наружной стеной. Это обычно кухни и жилые комнаты, реже – ванные и санузлы.

Рис. 3. Локальные децентрализованные рекуперационные воздухообменники – в стене, снаружи, через стеклопакет

Сейчас на рынке локальные рекуперационные системы представлены достаточно широко. Способ их размещения может быть разным,– в толще стены, снаружи или через окно (рис. 3). С внутренней части стены обычно видна декоративная решётка, закрывающая воздуховод, панель управления размещается или на ней, или в удобном месте рядом.Есть модели с блоком рекуперации, расположенном внутри помещения, например, вентиляционная установка Korasmart 1300 компании Korado (рис. 4).

Рис. 4. Настенный блок производителя Korado локальной вентиляционной установки Korasmart 1300 с рекуперацией тепла и шумопоглощением

Локальные рекуператоры бывают с очисткой воздуха и без, с регулированием влажности и без этого. Есть установки с ионизационной очисткой воздуха, с фильтрацией через активированный уголь, с антиаллергенной очисткой от пыльцы цветущих растений, с обеззараживанием УФ-светом, встроенными LED-излучателями и с другими дополнительными функциями подготовки воздуха. Имеются модели с блоком предварительного электроподогрева приточного воздуха, работающие при температуре наружного воздуха от – 40ºC. Локальные рекуператоры имеют один или два вентилятора (отдельно на отток и приток) и выполняются с пластинчатыми медными или алюминиевыми теплообменниками, из спец. сплавов, из спец. пластмасс, даже из вощеной бумаги или, например, с регенеративными керамическими теплообменниками.

Пластинчатые локальные рекуператоры обычно имеют КПД 65–80% и более сложны в изготовлении. Регенеративные теплообменники обеспечивают КПД свыше 90%, но обычно для них характерна малая производительность.

Новые материалы существенно улучшают свойства рекуператоров. Например, регенеративные теплообменники из специального термопластического пищевого материала (как у рекуператоров «Эко-Вент», патент UA № 95195) обладают теплоемкостью на 77% выше, чем у керамики. Такие рекуператоры позволяют в 2,5 – 3 раза увеличить производительность, сохраняя высоким КПД (от 89 до 95%). Например, «Эко-Вент-1» имеет максимальную производительность 60-70 м3/ч, в отличие от рекуператоров с керамическими регенеративными теплообменниками 23-30 м3/ч, при тех же габаритах.

Локальные вентиляционные рекуператоры имеют производительность от 25 м3/час до 1 000 м3/час и выше при КПД 65–92%, их можно устанавливать на два смежных помещения, разделив приток воздуха. Обычно стеновые рекуператоры могут устанавливаться в стене с общей толщиной, начиная от 350-560 мм и выше. Они пригодны для монтажа в квартирах панельных домов, наружные стены которых уже были утеплены.

Интересно решение по установке рекуператора через стеклопакет с минимальной потерей светопроницаемости окон. На рис. 3 справа изображена секция такого локального вентиляционного модуля «Эко-Вент-5-500» с рекуператором, установленная через стеклопакет в окне школьного класса. Два таких блока с регенеративными теплообменниками на стандартный школьный класс обеспечивают нормативы подачи свежего воздуха для 30 учеников и учителя, удаляя излишнюю влагу, но не пересушивая воздух, в отличие от рекуператоров с металлическими пластинчатыми теплообменниками, которые, по данным специальных исследований, при работе в морозную погоду могут снижать относительную влажность в классе ниже 30%, вплоть до 8-10%, что приводит к пересыханию слизистой оболочки у людей и ухудшению статистики заболеваемости (исследования Buhler-AHS).

Локальные вентиляционные рекуператоры успешно эксплуатируются в квартирах и коттеджах, в офисах, школах, поликлиниках, библиотеках, учреждениях общественного питания и т. п. и не требуют переделки существующейсистемы вентиляции или серьезного ремонта помещений.

Вентиляция с рекуперацией – это экономия энергии и свежий чистый воздух с оптимальной влажностью. Вентиляция с рекуперацией – это просто!

Больше важных статей и новостей в Telegram-канале AW-Therm. Подписывайтесь!

Просмотрено: 9 762
Вас может заинтересовать:

Вам также может понравиться


Заказ был отправлен, с Вами свяжется наш менеджер.

aw-therm.com.ua
